Микросхема кха058. УКВ-ЧМ приемник на микросхеме КХА058: простая схема для радиолюбителей

Как собрать УКВ-ЧМ приемник на микросхеме КХА058. Какие компоненты потребуются для сборки. Как настроить приемник для качественного приема радиостанций. Каковы основные характеристики и преимущества данной схемы.

Принцип работы УКВ-ЧМ приемника на микросхеме КХА058

УКВ-ЧМ приемник на микросхеме КХА058 представляет собой простое, но эффективное устройство для приема радиостанций в диапазоне 63-74 МГц или 88-108 МГц. Основой приемника является гибридная микросхема КХА058, которая содержит практически весь высокочастотный тракт, за исключением гетеродинного контура и усилителя низкой частоты.

Как работает данный приемник?

• Сигнал от антенны поступает на вход микросхемы КХА058 через конденсатор
• Гетеродинный контур, состоящий из катушки и варикапа, обеспечивает настройку на нужную радиостанцию
• Микросхема КХА058 осуществляет усиление, преобразование частоты и демодуляцию сигнала
• Выделенный аудиосигнал поступает на усилитель низкой частоты для прослушивания

Основные компоненты схемы УКВ-ЧМ приемника

Для сборки УКВ-ЧМ приемника на микросхеме КХА058 потребуются следующие основные компоненты:

• Микросхема КХА058 — основа приемника
• Варикап КВ109 или аналог — для электронной настройки
• Катушка гетеродина — 4 или 8 витков провода ПЭВ 0,31-0,43 мм
• Транзисторы для усилителя НЧ — КТ315, МП35, МП39 или аналоги
• Резисторы, конденсаторы, динамик

Какие преимущества дает использование микросхемы КХА058?

• Значительное упрощение схемы приемника
• Уменьшение количества настраиваемых элементов
• Повышение стабильности работы
• Улучшение чувствительности и избирательности

Настройка УКВ-ЧМ приемника на микросхеме КХА058

Настройка приемника на микросхеме КХА058 не требует сложных приборов и включает следующие основные этапы:

1. Подбор сопротивления в цепи эмиттеров выходных транзисторов УНЧ
2. Установка регулятора громкости на максимум
3. Подключение антенны и настройка на станцию с помощью подстроечного резистора
4. Подстройка индуктивности гетеродинной катушки для охвата всего диапазона

Что нужно учитывать при настройке приемника?

• Правильный выбор числа витков гетеродинной катушки для нужного диапазона
• Аккуратность при подстройке катушки, чтобы не повредить ее
• Использование качественной антенны для улучшения приема

Характеристики и возможности УКВ-ЧМ приемника на КХА058

УКВ-ЧМ приемник на микросхеме КХА058 обладает следующими основными характеристиками:

• Диапазон принимаемых частот: 63-74 МГц или 88-108 МГц
• Чувствительность: около 5-10 мкВ
• Избирательность: определяется параметрами микросхемы КХА058
• Выходная мощность: зависит от примененного УНЧ, обычно 0,1-0,5 Вт
• Напряжение питания: 9 В (от батареи «Крона»)

Какие возможности дает данный приемник радиолюбителю?

• Прием местных и мощных удаленных радиостанций
• Возможность использования в качестве учебного проекта
• Основа для создания более сложных конструкций
• Компактный размер позволяет сделать переносной вариант

Преимущества УКВ-ЧМ приемника на микросхеме КХА058

УКВ-ЧМ приемник на микросхеме КХА058 обладает рядом преимуществ по сравнению с другими схемами:

• Простота конструкции — минимум деталей и настроек
• Доступность компонентов — распространенная микросхема и детали
• Хорошая чувствительность и избирательность
• Стабильность работы благодаря интегральному исполнению
• Возможность работы от батарейного питания

Почему данная схема подходит начинающим радиолюбителям?

• Не требует сложного оборудования для настройки
• Наглядно демонстрирует принципы работы радиоприемника
• Позволяет получить работающее устройство с первой попытки
• Дает возможность экспериментировать и улучшать конструкцию

Варианты модификации УКВ-ЧМ приемника на КХА058

Базовая схема УКВ-ЧМ приемника на микросхеме КХА058 допускает различные модификации и улучшения:

• Добавление УВЧ на полевом транзисторе для повышения чувствительности
• Использование более мощного УНЧ для работы на громкоговоритель
• Применение цифровой системы настройки на микроконтроллере
• Добавление ЖК-дисплея для индикации частоты
• Реализация многодиапазонного варианта с переключением катушек

Какие модификации наиболее целесообразны?

• Улучшение качества звучания за счет более совершенного УНЧ
• Повышение удобства настройки с помощью цифровой шкалы
• Расширение диапазона принимаемых частот
• Добавление функции сканирования диапазона

Применение УКВ-ЧМ приемника на микросхеме КХА058

УКВ-ЧМ приемник на микросхеме КХА058 может найти различное применение:

• Portable radio for listening to FM stations
• Основа для создания радиоприемного модуля в других устройствах
• Учебное пособие для изучения принципов радиоприема
• Компонент системы беспроводной передачи звука
• Приемник для прослушивания эфира радиолюбителей

Где еще можно использовать данный приемник?

• В качестве резервного радиоприемника для экстренных ситуаций
• Как часть многофункционального портативного устройства
• Для создания сети оповещения в небольших помещениях
• В составе радиоуправляемых моделей и игрушек

УКВ-ЧМ приемник на микросхеме КХА058 » Вот схема!

Приемник очень простой, доступный для изготовления начинающему радиолюбителю, он может работать в одном из УКВ диапазонов — 63-74 МГц или 88-108 МГц, в зависимости от числа витков гетеродинной катушки. Принципиальная схема показана на рисунке 1. Весь высокочастотный приемный тракт сделан на одной гибридной микросхеме КХА068, содержащей полностью собранный и отрегулированный УКВ приемник без низкочастотного усилителя и гетеродинного контура.

Для того, чтобы он начал работать нужно подключить к нему питание, гетеродинный контур (L1VD1), резистор R1, антенну (может быть любая антенна, телескопическая, или например кусок провода длиной около полуметра), элементы настройки (резисторы R2 и R3, при вращении ручки резистора R3 изменяется напряжение на варикапе VD1, и соответственно его емкость, и гетеродинный контур настраивается на радиостанцию), и в конце концов УЗЧ, который позвонит прослушивать радиопередачи на динамик F1 (УЗЧ сделан на трех транзисторах VT1-VT3).

Все детали паяются на одной печатной плате, которая показана на рисунках 2 и 3. На ней устанавливаются и три элемента питания типа AAA (по нашему 316). На плате имеются широкие дорожки с овальными отверстиями, в которых припаиваются латунные пружинящие пластины. А элементы располагаются со стороны деталей и зажимаются этими контактными пластинами.

Роль ручки настройки выполняет переменный резистор R3 типа СГ13-36, он может быть не обязательно на 22 кОм, годится любой на 10-100 ком. Регулятор громкости СП3-3 с выключателем питания и пластмассовой торцевой ручкой для регулировки. Варикап VD1 можно заменить на КВ102 или вместо варикапа установить стабилитрон типе Д818 или Д814.

Транзистор КТ315 можно заменить на КТ3102, КТ312. Вместо МП35 подойдет МГ136, МП37, МП38 Вместо МП39 — МП40, МП41, МП42. Диод VD2 — любой из серии Д9 или Д2. Динамик тоже может быть любой малогабаритный.

Конденсатор С1 может быть на 10-100пф, С2 — на 0,01-1 мкф, такой же и С4, С3 — на емкость от 33000пф до 0,022 мкф.

Конденсатор С5 может быть на 10-100 мкф, С6 — на 47-220 мкф.

Катушка L1 не имеет каркаса, для изготовления нужно взять винт М3 и намотать на ней 8 витков провода ПЭВ 0,31-0,43 для диапазона 63-74 МГц или 4 витка для диапазона 88-108 МГц. Затем нужно разделать выводы катушки и аккуратно вывинтить из неё винт. Теперь её можно впаять на плату.

Настройка

Сначала нужно подобрать сопротивление R7 таким образом, чтобы на эмиттерах VT2 и VT3 было напряжение, равное половине напряжения питания, затем установите R4 в положение максимальной громкости, подключите антенну, и попытайтесь резистором R3 настроиться на станцию. Изменяя индуктивность L1 путем сжимания или растягивания её сделайте так, чтобы приемник принимал все станции выбранного вами диапазона.

Схема УКВ ЧМ Приемника на микросхеме КХА058 » Паятель.Ру

Сделать действительно качественный УКВ ЧМ приемник достаточно простым способом можно если использовать гибридную интегральную микросхему КХА058. Эта микросхема содержит полный тракт (без УЗЧ) УКВ ЧМ радиовещательного приемника достаточно высокого класса. Схема приемника, работающего на наушники, построенного на основе такой микросхемы показана на рисунке. Микросхема КХА058 представляет собой пластину, на одной стороне которой расположены бескорпусные элементы и закрытый круглой крышкой полупроводниковый кристалл.

Пластинка имеет с одного края 19 выводов. На схеме микросхема повернута к читателю гладкой стороной, на которой нет микроэлементов. Сигнал от антенны поступает через конденсатор С5 на 8-й вывод микросхемы. Гетеродинная катушка L1 подключена между выводом 2 и шиной питания (выводы 1. 4. 16).

Настройка на станцию производится при помощи варикапа VD1, при помощи переменного резистора R6 на этом варикапе изменяют постоянное обратное напряжение. Емкость варикапа, при этом изменяется, а значит изменяется и частота настройки контура L1 VD1.

Микросхема имеет внутренний стабилизатор напряжения 4,5В. Напряжение от источника питания (9В) поступает на вход этого стабилизатора — на вывод 18, а на его выходе, на выводе 16 получается стабильное напряжение 4,5 В. Это напряжение питает остальные узлы микросхемы (через выводы 1 и 4).

Низкочастотное напряжение выделяется на выводе 15 и с него через конденсатор С2 поступает на однокаскадный усилитель ЗЧ на транзисторе VT1. В коллекторной цепи этого транзистора включены головные телефоны — BF1. Громкость и качество звука у этого приемника значительно выше чем у однотранзисторного.

Катушка L1 не имеет каркаса, для работы в диапазоне 64-73 МГц она должна иметь 8 витков провода ПЭВ 0,3…0,4. Предварительно катушку наматывают на хвостовике сверла диаметром 3 мм. Затем выводы катушки зачищают и обслуживают, и извлекают из нее сверло. Получается пружинка, которую паяют в схему. Варикап KB 109 можно заменить на КВ121, KB 104, КВ106, КВ102. Если варикап найти не удалось можно попробовать использовать вместо него стабилитрон Д814Д, но диапазон перекрытия по настройке может оказаться уже чем нужно, и приемник не будет охватывать весь УКВ ЧМ диапазон.

Транзистор МП38 можно заменить на МП35, МП36. МП37. Наушники любые, например от аудиоплеера, или малогабаритный динамик, но говорить он будет тихо. Номиналы всех резисторов и конденсаторов могут отличаться от указанных на схеме в пределах 30%.

После того как схема собрана нужно подключить антенну — кусок монтажного провода длиной около метра, подключить наушники (или динамик) и источник питания (батарея типа Крона на 9В).

Теперь, медленно поворачивая вал переменного резистора R6 настройте приемник на станцию. Точно установить диапазон можно по образцовому приемнику. Нужно раздвигая или сжимая витки L1 выбрать её такое состояние, при котором принимаются все (или почти все) станции УКВ ЧМ диапазона.

УКВ приемник с ЧМ на специализированной микросборке КХА 058

Радиоприемные устройства ЧМ сигналов высокой чувствительности. Конвертеры для работы с радиоприемниками вещательных диапазонов. Радиоприемные устройства ЧМ сигналов высокой чувствительности Радиоприемное устройство предназначено для приема сигнала в диапазоне 27-29 МГц с использованием узкополосной частотной модуляции с девиацией частоты 2,5 KГц. Чувствительность такого приемника около 1 мкВ. Напряжение питания — 4-9 В. Избирательность по соседнему и зеркальному каналам не хуже 40 дБ и 23 дБ, соответственно. Принципиальная схема приемника приведена на рис. 2.51. Приемник выполнен по супергетеродинной схеме на интегральной микросхеме К174ХА26, которая предназначена для работы в тракте ПЧ приемников с двойным преобразованием частоты. Для упрощения схемы в нашем случае используется только одно преобразование частоты. Сигнал от антенны поступает на входной контур L1, СЗ, настроенный на частоту входного сигнала. Диоды VD1, VD2 служат для ограничения входного сигнала большой амплитуды, например, импульсных помех. Контур L1, СЗ полностью подключен к затвору транзистора VT1 типа КПЗ50А. Этот транзистор выполняет роль резо- нансного усилителя высокой частоты. В его стоковую цепь включен контур L2, С4, также настроенный на частоту принимаемого сигнала. С катушки связи L3 усиленный сигнал поступает на вход смесителя — микросхему DA1. На второй затвор транзистора VT1 поступает напряжение, снимаемое с движка подстроечного резистора R1. Изменением напряжения на втором затворе транзистора изменяют коэффициент усиления резонансного усилителя на транзисторе VT1 и, как следствие, повышают чувствительность всего приемника в целом. Гетеродин приемника выполнен на элементах, входящих в состав микросхемы DA1, его частота определяется подключенным к выводу 1 кварцевым резонатором. Частота кварцевого резонатора должна отличаться от частоты входного сигнала на 465 кГц (в меньшую или большую сторону). С выхода смесителя сигнал ПЧ через буферный каскад поступает на пьезокерамический фильтр ZQ2, который определяет селективность по соседнему каналу. С выхода фильтра ZQ2 сигнал поступает на усилитель-ограничитель ПЧ и частотный детектор, входящие в состав микросхемы DA1. Пятикаскадный УПЧ имеет коэффициент усиления по напряжению около 100. Дeтeктоp выполнен по схеме двойного балансного перемножителя. Для нормальной работы детектора необходим фазосдвигающий контур L4, С21. Резистор R14 шунтирует контур, расширяя тем самым его полосу пропускания. От него зависит чувствительность и уровень шумов на выходе устройства. Резистор R14 подбирается по оптимальному значению приведенных показателей. Продетектированный сигнал усиливается предварительным УЗЧ, который также находится в микросхеме DA1 , и поступает на регулятор громкости, выполненный на резисторе К12, а с движка этого переменного резистора — на вход УЗЧ, выполненного на микросхеме DA2 типа К174ХА10. Приемник имеет систему бесшумной настройки, которая работает следующим образом. При отсутствии входного сигнала или значительном снижении его уровня на выводе 10 микросхемы ПА1 резко увеличивается уровень шумов, которые имеют максимальную спектральную плотность в диапазоне 7-10 кГц. Этот шум поступает на активный фильтр, собранный на операционном усилителе, входящем в состав микросхемы DA1. Усиленный сигнал шумов поступает на детектор, собранный на диоде VD3, где и преобразуется в уровень постоянного напряжения. Это напряжение поступает на вход триггера, входящего в состав микросхемы DA1, на выходе которого (вывод 16) , при отсутствии полезного сигнала, устанавливается нулевой уровень. Этот уровень шунтирует. регулятор громкости R13 и блокирует вход УЗЧ. Порог срабатывания системы бесшумной настройки устанавливается резистором R4. В приемнике вместо микросхемы DA1 типа К174ХА26 можно использовать микросхему КФ1066ХА2. Эта микросхема по своему составу аналогична К174ХА26, но отличается расположением выводов. Вместо микросхемы DА2 можно использовать К174УН14, К174УН7 или выполнить УЗЧ на дискретных элементах. Транзистор КП350 можно заменить на КПЗО6. Пьезокерамнческий фильтр ZQ2 — любой малогабаритный фильтр на 465 кГц. Катушки L1, L2, L3 намотаны на цилиндрических каркасах диаметром 5 мм с подстроечными сердечника из феррита марки 100НН, длиной 12 мм и диаметром 2,8 мм. Катушка L1 содержит 9 витков с отводом от третьего витка, L2 9 витков, L3 — 3 витка провода ПЭВ 0,3 мм. Катушка L3 наматывается поверх катушки L2. Катушка L4 наматывается на каркасе от контура ПЧ радиовещательного приемника и содержит 90 витков провода ПЭВ 0.12 мм. Настройку приемника выполняют традиционным способом. Резистором R1 устанавливается максимальная чувствительность, а резистором R4 — порог срабатывания бесшумной настройки Приемник УКВ диапазона с ЧМ Приемник предназначен для приема станций, работающих в диапазоне 64-108 МГц с частотной модуляцией. Чувствительность приемника при соотношении сигнал/шум ЗОдБ — не хуже 70 мкВ/м. Избирательность по соседнему каналу — 18 дБ. Питается приемник от источника питания напряжением 9 В. Принципиальная схема приемника представлена на рис.2.52. Сигнал с антенны через конденсатор С2 поступает на входной контур L1, С1, настроенный на середину диапазона. В процессе настройки на станцию этот контур не перестраивается. Выделенная этим конч-уром полоса частот поступает на преобразователь частот, выполненный на микросхеме DA1 типа К174ПС1. На этой же микросхеме выполнен н гетеродин приемника. Частота гетеродина определяется параметрами контура L2, С6, С8, С9, С10, VD1, С11. При настройке на станцию постоянное напряжение, снимаемое с движка надстроечного резистора R5, воздействует на катод варикапа VD1 и изменяет его емкость и, следовательно, частоту гетеродина. Напряжение АПЧГ поступает с микросхемы DA2 на анод этого варикапа. Напряжение ПЧ частотой 6,5 МГц выделяется на нагрузке преобразователя частоты резисторе R1 и через пьезокерамический фильтр ZQ1 поступает на вход микросхемы DA2 типа К174УРЗ. Последняя содержит УПЧ, усилитель-ограничитель, фазоинвертор и частотный детектор, предварительный УЗЧ с электронной регулировкой громкости. В фазоинверторе детектора работает колебательный контур L3, С21 . На резисторе R7 выделяется напряжение АПЧГ, которое поступает на варикап VD1 через цепь R16, С16, R6. С детектора сигнал поступает на вход предварительного УЗЧ. Регулировка громкости осуществляется изменением сопротивления резистора R10. С выходаэтого усилителя сигнал НЧ поступает на усилитель мощности, выполненный на операционном усилителе — микросхеме DАЗ типа КР1407УД2 и двух транзисторах VT1, VT2, включенных по схеме эмиттерных повторителей. Катушки приемника L1 и L2 бескаркасные, наматываются на оправке диаметром 3 мм. Катушка L1 содержит 7 витков с отводом от 1 витка, катушка L2 — 7 витков провода ПЭВ 0,4 мм. Катушка L3 нама- тывается на ферритовом сердечнике марки 400НН диаметром 2,8 мм и длиной 14 мм. Катушка L3 содержит 16 витков ПЭВ 0,3 мм, она долж- на с небольшим трением перемещаться по стержню. После настройки все катушки фиксируются эпоксидной смолой или герметиком. Фильтр ZQ1 - типа ФП1П86202 или любой другой на 6,5 МГц. Можно использовать и фильтры на 5,5 МГц или 10,7 МГц, но в этом случае необходимо будет изменить параметры контура L3, С21. Резистор R5 лучше взять подстроечный многооборотный. Микросхему DАЗ можно заменить на КР140УД1208 или любой операционный усилитель, включенный по типовой схеме. Настройка приемника особенностей не имеет. При желании принимать сигнал от нескольких радиомикрофонов, разнесенных по частоте, необходимо немного доработать приемник, путем введения нескольких фиксированных настроек. Примерный вариант схемы фиксированных настроек показан на рис. 2.53. Из схемы можно исключить конденсаторы С4, С5, заменив их катушкой связи L4 (рис. 2.54), намотанной между витками катушки L1. Катушка L4 содержит 2 витка того же провода, что и катушка L1. Схему приемника можно несколько упростить, использовав гибридную микросхему от канала звукового сопровождения современных цветных телевизоров типа УПЧЗ-1M или УПЧЗ-2. В составе этих блоков есть полный тракт ПЧ УКВ ЧМ приемника с промежуточной частотой 6,5 МГц. Изменение схемы представлено на рис. 2.55 Однако следует иметь в виду, что эта схема не имеет системы АПЧГ. Поэтому нужно принимать меры по экранировке платы, чтобы исключить влияние тела оператора на настройку приемника. Приемник УКВ диапазона с ЧМ и низковольтным питанием Приемник работает в диапазоне 64-108 МГц и имеет чувствительность не хуже 5 мкВ/м. Номинальное напряжение питания — 3 В. Весь высокочастотный тракт, включая ЧМ детектор, УВЧ и гетеродин, собран на одной специализированной микросхеме DA1 типа К174ХАЗ4. Эта микросхема представляет собой УВЧ, смеситель, гетеродин, УПЧ, усилитель-ограничитель, ЧМ детектор, системы шумепонижения и сжатия девиации частоты, которая позволяет использовать низкую промежуточную частоту — 60-80 кГц. Принципиальная схема приемника приведена на рис. 2.56. Сигнал с антенны поступает на УВЧ через конденсатор С1. Частоту настройки гетеродина определают элементы L1, С4, С5, VD1. Настройка на станции осуществляется резистором R1, изменяющим напряжение на варикапе VD1 типа КВ109. В качестве ФПЧ используются активные RC-фильтры на операционных усилителях, внешними элементами которых являются конденсаторы С6, С8, С9, C11, С12 и С13. Сигнал звуковой частоты через конденсатор С16 поступает на регулятор громкости — резистор RЗ. УЗЧ приемника может быть любым, в том числе и на микросхеме К174ХА10. Постоянные резисторы типа МЛТ-0,125. Катушка L1 — бескаркасная с внутренним диаметром 3 мм. Она имеет 7 витков провода ПЭВ 0,31. Настройка заключается в укладке диапазона подстройкой конденсатора С4. УКВ приемник с ЧМ на специализированной микросборке КХА 058 Этот приемник прост в настройке и в изготовлении, и может быть рекомендован для повторения широкому кругу читателей. Основу при- емника составляет микросборка КХАО58, которая содержит в своем составе гетеродин, смеситель, УПЧ, детектор. Приемник имеет чувствительность с антенного входа около 5 мкВ/м при соотношении сигнал/шум 26 дБ. Принципиальная схема приемника представлена на рис. 2.57. Сигнал с антенны поступает на вход апериодического усилителя высокой частоты, выполненного на транзисторе VT1 тина КТЗ107. Усиленный сигнал через конденсатор СЗ поступает на вход микросборки DA1. В ней происходит усиление и демодуляция ЧМ сигнала принимаемой радиостанции. Частота гетеродина-определяется параметрами контура L1, VD1 и конденсатора, находящегося в микросборке. Перестройка в пределах диапазона производится изменением напряжения на варцкапе VD1, которое снимается с движка резистора R7. Напряжение на резистор R7 подается от внутреннего стабилизатора микросборки. Выходное напряжение НЧ с выхода микросборки поступает на вход эмиттерного повторителя на транзисторе VT2 типа КТЗ15. С него сигнал подается на головные телефоны В2 или на вход УЗЧ с чувствительностью не хуже 50 мВ. Транзистор VT1 можно заменить на КТЗ128, КТЗ61. Транзистор VT2 — на КТЗ102. Вместо варикапа VD1 можно использовать КВ109, КВ122, КВ123. Катушка L1 бескаркасная, намотана на оправке диаметром 3,5 мм. Катушка L1 содержит 7 витков провода ПЭВ 0,4 мм для диапазона 68-80 МГц или 3 витка — для диапазона 80-108 МГц. Если предполагается использовать приемник для работы с одним радиомикрофоном, то можно применить фиксированную настройку. При этом можно исключить из схемы элементы VD1, R7, R8, а параллельно катушке L1 включить подстроечный конденсатор емкостью 430 пФ, который позволит перекрыть весь необходимый диапазон. 2. 4.3. Конвертеры для работы с радиоприемниками вещательных диапазонов Как правило, у потребителя уже имеется приемник на радиовещательные диапазоны, и ему нет необходимости собирать и настраивать приемное устройство для работы с радиопередатчиками. Достаточно иметь приставку-конвертер, работающую с обычным приемником. Конвертеры несколько снижают чувствительность приемника, но в ряде случаев это не мешает получать качественный прием необходимого сигнала. Ниже приводятся схемы и описания конвертеров на транзисторах и микросхемах. Устройства рассчитаны для работы и определенных диапазонах частот. Однако все описанные устройства можно использовать и на других частотах. Для этого, как правило, нужно только изменить частоту гетеродина конвертера. Конструктивно они могут быть выполнены в отдельном корпусе и с автономным источником питания. Но можно и встраивать их непосредственно в корпус используемого приемника. УКВ конвертер на двух полевых транзисторах Принципиальная схема конвертера представлена на рис. 2.58. Он тозволяет принимать сигналы с частотной модуляцией при помощи обычного УКВ ЧМ приемника. Входной сигнал с частотой 58-78 МГц выделяется входным контуром L1, С1, настроенным на середину этого диапазона, и поступает далее на затвор полевого транзистора VT1 типа КПЗ0ЗГ. На этом транзисторе выполнен преобразователь частоты. На исток транзистора VT1 через конденсатор С4 подается сигнал гетеродина, выполненного на полевом транзисторе VT2 типа КПЗОЗГ. Контур гетеродина L2, С6 настроен на частоту 30 МГц. В результате входгай сигнал преобразуется в сигнал частотой 88-108 МГц. Этот сигнал снимается со стока транзистора VT1 и через конденсатор СЗ поступает на антенный вход промышленного приемника. Транзисторы могут быть с другими буквенными индексами. Резисторы типа МЛ-0,125, конденсаторы — КМ, КД, КЛС, катушки L1, L2 намотаны на каркасах диаметром 4 мм и длиной 10мм с латунными подстроечными сердечниками длиной 5 мм. Катушка L1 содержит 5 витков с отводом от 1 витка, катушка L2 — 10 витков с отводом от 2 витка. Обе катушки намотаны проводом ПЭВ-2 0,4 мм. Настройка конвертера заключается в настройке контура гетеродина на частоту 29-31 МГц. Входной контур настраивается на середину принимаемого диапазона. Конвертер можно использовать и для приема сигналов в диапазоне 88-108МГц на УКВ ЧМ радиовещательный приемник. Для этого нужно уменьшить емкость конденсатора С1 до 15 пФ. УКВ конвертер на одном полевом транзисторе Конвертер представляет собой модернизированный вариант предыдущей схемы. В данной схеме преобразователь частоты на полевом транзисторе заменен диодным смесителем. Это сделано с целью согласования низкого входного сопротивления приемника с выходным сопротивлением преобразователя на транзисторе. Диодный смеситель в этом случае имеет более высокий коэффициент передачи, а следовательно, увеличивается и чувствительность конвертера в целом. Принципиальная схема конвертера приведена на рис. 2.59. Гетеродин конвертера выполнен на транзисторе VT1, его частота задается параметрами катушки L1 и конденсатора С1. Сигнал гетеро- дина частотой около 30 МГц поступает на анод германиевого диода VD1 . На катод этого диода поступает принятый антенной сигнал. Одновременно на катоде диода присутствуют и сигналы продуктов преобразования-частот: Fс + Fп и Fс — Fп, которые выделяются входными цепями используемого приемника. Конвертер может работать без дополнительной настройки с приемником диапазона УКВ1 или УКВ2. В качестве диода VD1 можно использовать практически любой маломощный диод, например, Д18, ГД507 и т. д. В качестве катушки L2 использован дроссель ДМ-0,1 с индуктивностью 10 мкГн. Катушка L1 намотана на каркасе диаметром 5 мм и длиной 10 мм, и содержит 10 витков провода ПЭВ-2 0,4 мм с отводом от 2 витка. Подстроечный сердечник — из меди или латуни длиной 5 мм. Настройка производится аналогично рассмотренной выше схеме. УКВ конвертер на специализированной микросхеме Отсутствие элементов настройки существенно упрощает конструкцию преобразователя, так как настройка производятся самим прием ником. В конвертере используется микросхема К174ПС1, которая и же хорошую развязку между сигналом гетеродина и входным сигналом Следовательно, даже мощные входные сигналы незначительно расстра ивают гетеродин. Микросхема некритична к питающему напряжению, так как содержит встроенный стабилизатор напряжения. Принципиальная схема конвертера приведена на рис. 2.60. Частоту гетеродина определяют параметры контура L1, С4. Входной сигнал поступает через конденсатор С1 на вход преобразователя частоты. На нагрузке преобразователя резисторе RЗ выделяются суммарная и разностная составляющие сигнала. Частота гетеродина задается равной 40 МГц. При использовании приемника с диапазоном 88-108 МГц используется разностная частота, а суммарная — отфильтровывается входными цепями приемника. В нашем случае с помощью конвертера перекрывается диапазон входных сигналов от 128 МГц до 148 МГц. При необходимости можно перекрывать и другие диапазоны путем изменения частоты гетеродина. Микросхема DA1 работоспособна до частоты 200 МГц. Катушка L1 намотана на надстроечном сердечнике от магнитопровода CБ-1a и содержит 5 витков провода ПЭВ 0,3 мм, намотанных виток к витку. Микросхему DA1 можно заменить на К174ПС4 или ее аналог SO42P. Настройка конвертера сводится к установке частоты гетеродина из менением индуктивности катушки L1. Миниатюрный конвертер на частоту 430 МГц Данный конвертер во многом похож на предыдущий. Отличие со стоит в том, что в нем применена микросхема К174ПС4, позволяющая принимать сигнал с частотой до 1 ГГц. Принципиальная схема устройства приведена на рис. 2.61. Входной сигнал с антенны поступает на катушку L1. С катушки сигнал снимается одновременно на оба входа микросхемы. Частота гетеродина устанавливается элементами С1, С2, СЗ, L2. Нагрузкой преобразователя служит колебательный контур L3, С4, настроенный на частоту в диапазоне 88-108 МГц. Через конденсатор С5 преобразованный сигнал поступает на вход приемника. Конвертер имеет высокую чувствительность и малые габариты. Катушка L1 сделана из провода ПЭВ 0,8 мм длиной 30 мм. Ее конструкция и расположение приведены на рис. 2.62. Катушка L2 бескаркасная с внутренним диаметром 2 мм, намотана проводом ПЭВ 0,23 и содержит 6 витков. Катушка L3 намотана на корпусе надстроечного конденсатора С4 проводом ПЭВ 0,23 и содержит 10 витков с отводом от середины. Катушка L1 может быть выполнена печатным способом. Приемник УКВ диапазона с ЧМ и низковольтным питанием Приемник работает в диапазоне 64-108 МГц и имеет чувствительность не хуже 5 мкВ/м. Номинальное напряжение питания — 3 В. Весь высокочастотный тракт, включая ЧМ детектор, УВЧ и гетеродин, собран на одной специализированной микросхеме DA1 типа К174ХАЗ4. Эта микросхема представляет собой УВЧ, смеситель, гетеродин, УПЧ, усилитель-ограничитель, ЧМ детектор, системы шумепонижения и сжатия девиации частоты, которая позволяет использовать низкую промежуточную частоту — 60-80 кГц. Принципиальная схема приемника приведена на рис. 2.56. Сигнал с антенны поступает на УВЧ через конденсатор С1. Частоту настройки гетеродина определают элементы L1, С4, С5, VD1. Настройка на станции осуществляется резистором R1, изменяющим напряжение на варикапе VD1 типа КВ109. В качестве ФПЧ используются активные RC-фильтры на операционных усилителях, внешними элементами которых являются конденсаторы С6, С8, С9, C11, С12 и С13. Сигнал звуковой частоты через конденсатор С16 поступает на регулятор громкости — резистор RЗ. УЗЧ приемника может быть любым, в том числе и на микросхеме К174ХА10. Постоянные резисторы типа МЛТ-0,125. Катушка L1 — бескаркасная с внутренним диаметром 3 мм. Она имеет 7 витков провода ПЭВ 0,31. Настройка заключается в укладке диапазона подстройкой конденсатора С4. УКВ приемник с ЧМ на специализированной микросборке КХА 058 Этот приемник прост в настройке и в изготовлении, и может быть рекомендован для повторения широкому кругу читателей. Основу при- емника составляет микросборка КХАО58, которая содержит в своем составе гетеродин, смеситель, УПЧ, детектор. Приемник имеет чувствительность с антенного входа около 5 мкВ/м при соотношении сигнал/шум 26 дБ. Принципиальная схема приемника представлена на рис. 2.57. Сигнал с антенны поступает на вход апериодического усилителя высокой частоты, выполненного на транзисторе VT1 тина КТЗ107. Усиленный сигнал через конденсатор СЗ поступает на вход микросборки DA1. В ней происходит усиление и демодуляция ЧМ сигнала принимаемой радиостанции. Частота гетеродина-определяется параметрами контура L1, VD1 и конденсатора, находящегося в микросборке. Перестройка в пределах диапазона производится изменением напряжения на варцкапе VD1, которое снимается с движка резистора R7. Напряжение на резистор R7 подается от внутреннего стабилизатора микросборки. Выходное напряжение НЧ с выхода микросборки поступает на вход эмиттерного повторителя на транзисторе VT2 типа КТЗ15. С него сигнал подается на головные телефоны В2 или на вход УЗЧ с чувствительностью не хуже 50 мВ. Транзистор VT1 можно заменить на КТЗ128, КТЗ61. Транзистор VT2 — на КТЗ102. Вместо варикапа VD1 можно использовать КВ109, КВ122, КВ123. Катушка L1 бескаркасная, намотана на оправке диаметром 3,5 мм. Катушка L1 содержит 7 витков провода ПЭВ 0,4 мм для диапазона 68-80 МГц или 3 витка — для диапазона 80-108 МГц. Если предполагается использовать приемник для работы с одним радиомикрофоном, то можно применить фиксированную настройку. При этом можно исключить из схемы элементы VD1, R7, R8, а параллельно катушке L1 включить подстроечный конденсатор емкостью 430 пФ, который позволит перекрыть весь необходимый диапазон. Конвертеры для работы с радиоприемниками вещательных диапазонов Как правило, у потребителя уже имеется приемник на радиовещательные диапазоны, и ему нет необходимости собирать и настраивать приемное устройство для работы с радиопередатчиками. Достаточно иметь приставку-конвертер, работающую с обычным приемником. Конвертеры несколько снижают чувствительность приемника, но в ряде случаев это не мешает получать качественный прием необходимого сигнала. Ниже приводятся схемы и описания конвертеров на транзисторах и микросхемах. Устройства рассчитаны для работы и определенных диапазонах частот. Однако все описанные устройства можно использовать и на других частотах. Для этого, как правило, нужно только изменить частоту гетеродина конвертера. Конструктивно они могут быть выполнены в отдельном корпусе и с автономным источником питания. Но можно и встраивать их непосредственно в корпус используемого приемника. УКВ конвертер на двух полевых транзисторах Принципиальная схема конвертера представлена на рис. 2.58. Он тозволяет принимать сигналы с частотной модуляцией при помощи обычного УКВ ЧМ приемника. Входной сигнал с частотой 58-78 МГц выделяется входным контуром L1, С1, настроенным на середину этого диапазона, и поступает далее на затвор полевого транзистора VT1 типа КПЗ0ЗГ. На этом транзисторе выполнен преобразователь частоты. На исток транзистора VT1 через конденсатор С4 подается сигнал гетеродина, выполненного на полевом транзисторе VT2 типа КПЗОЗГ. Контур гетеродина L2, С6 настроен на частоту 30 МГц. В результате входгай сигнал преобразуется в сигнал частотой 88-108 МГц. Этот сигнал снимается со стока транзистора VT1 и через конденсатор СЗ поступает на антенный вход промышленного приемника. Транзисторы могут быть с другими буквенными индексами. Резисторы типа МЛ-0,125, конденсаторы — КМ, КД, КЛС, катушки L1, L2 намотаны на каркасах диаметром 4 мм и длиной 10мм с латунными подстроечными сердечниками длиной 5 мм. Катушка L1 содержит 5 витков с отводом от 1 витка, катушка L2 - 10 витков с отводом от 2 витка. Обе катушки намотаны проводом ПЭВ-2 0,4 мм. Настройка конвертера заключается в настройке контура гетеродина на частоту 29-31 МГц. Входной контур настраивается на середину принимаемого диапазона. Конвертер можно использовать и для приема сигналов в диапазоне 88-108МГц на УКВ ЧМ радиовещательный приемник. Для этого нужно уменьшить емкость конденсатора С1 до 15 пФ. УКВ конвертер на одном полевом транзисторе Конвертер представляет собой модернизированный вариант предыдущей схемы. В данной схеме преобразователь частоты на полевом транзисторе заменен диодным смесителем. Это сделано с целью согласования низкого входного сопротивления приемника с выходным сопротивлением преобразователя на транзисторе. Диодный смеситель в этом случае имеет более высокий коэффициент передачи, а следовательно, увеличивается и чувствительность конвертера в целом. Принципиальная схема конвертера приведена на рис. 2.59. Гетеродин конвертера выполнен на транзисторе VT1, его частота задается параметрами катушки L1 и конденсатора С1. Сигнал гетеро- дина частотой около 30 МГц поступает на анод германиевого диода VD1 . На катод этого диода поступает принятый антенной сигнал. Одновременно на катоде диода присутствуют и сигналы продуктов преобразования-частот: Fс + Fп и Fс — Fп, которые выделяются входными цепями используемого приемника. Конвертер может работать без дополнительной настройки с приемником диапазона УКВ1 или УКВ2. В качестве диода VD1 можно использовать практически любой маломощный диод, например, Д18, ГД507 и т. д. В качестве катушки L2 использован дроссель ДМ-0,1 с индуктивностью 10 мкГн. Катушка L1 намотана на каркасе диаметром 5 мм и длиной 10 мм, и содержит 10 витков провода ПЭВ-2 0,4 мм с отводом от 2 витка. Подстроечный сердечник - из меди или латуни длиной 5 мм. Настройка производится аналогично рассмотренной выше схеме. УКВ конвертер на специализированной микросхеме Отсутствие элементов настройки существенно упрощает конструкцию преобразователя, так как настройка производятся самим прием ником. В конвертере используется микросхема К174ПС1, которая и же хорошую развязку между сигналом гетеродина и входным сигналом Следовательно, даже мощные входные сигналы незначительно расстра ивают гетеродин. Микросхема некритична к питающему напряжению, так как содержит встроенный стабилизатор напряжения. Принципиальная схема конвертера приведена на рис. 2.60. Частоту гетеродина определяют параметры контура L1, С4. Входной сигнал поступает через конденсатор С1 на вход преобразователя частоты. На нагрузке преобразователя резисторе RЗ выделяются суммарная и разностная составляющие сигнала. Частота гетеродина задается равной 40 МГц. При использовании приемника с диапазоном 88-108 МГц используется разностная частота, а суммарная — отфильтровывается входными цепями приемника. В нашем случае с помощью конвертера перекрывается диапазон входных сигналов от 128 МГц до 148 МГц. При необходимости можно перекрывать и другие диапазоны путем изменения частоты гетеродина. Микросхема DA1 работоспособна до частоты 200 МГц. Катушка L1 намотана на надстроечном сердечнике от магнитопровода CБ-1a и содержит 5 витков провода ПЭВ 0,3 мм, намотанных виток к витку. Микросхему DA1 можно заменить на К174ПС4 или ее аналог SO42P. Настройка конвертера сводится к установке частоты гетеродина из менением индуктивности катушки L1. Миниатюрный конвертер на частоту 430 МГц Данный конвертер во многом похож на предыдущий. Отличие со стоит в том, что в нем применена микросхема К174ПС4, позволяющая принимать сигнал с частотой до 1 ГГц. Входной сигнал с антенны поступает на катушку L1. С катушки сигнал снимается одновременно на оба входа микросхемы. Частота гетеродина устанавливается элементами С1, С2, СЗ, L2. Нагрузкой преобразователя служит колебательный контур L3, С4, настроенный на частоту в диапазоне 88-108 МГц. Через конденсатор С5 преобразованный сигнал поступает на вход приемника. Конвертер имеет высокую чувствительность и малые габариты. Катушка L1 сделана из провода ПЭВ 0,8 мм длиной 30 мм. Ее конструкция и расположение приведены на рис. 2.62. Катушка L2 бескаркасная с внутренним диаметром 2 мм, намотана проводом ПЭВ 0,23 и содержит 6 витков. Катушка L3 намотана на корпусе надстроечного конденсатора С4 проводом ПЭВ 0,23 и содержит 10 витков с отводом от середины. Катушка L1 может быть выполнена печатным способом.

УКВ приемник КХА058

УКВ приемник КХА058   Недавно в продаже появилась микросхема КХА058. На ее базе я сделал УКВ радиоприемник, схему которого представляю вашему вниманию. Приемник был задуман для работы на наушники от плеера. Он минимальных размеров и удобен для переноски в нагрудном кармане куртки, рубашки. Так как микросхема потребляет сравнительно большой ток (8.,.14 мА), в качестве источника питания я применил три цилиндрические батарейки размером 14 х 50 мм. Остальная часть схемы была выбрана с учетом пониженного напряжения питания и малого потребления тока. В качестве УНЧ использовалась микросхема К538УНЗА [I]. Она обеспечивает достаточную мощность на нагрузке. Для согласования микросхемы с низкоомной нагрузкой необходимо включить последовательно с ней резистор 100 Ом. Для работы на громкоговоритель можно применить микросхему К157УД1 [2]. Обе микросхемы сохраняют работоспособность при снижении напряжения питания до 3 В. Для перестройки приемника по диапазону используется варикап КВ134AТ (можно использовать КВ132АТ), который включается в контур гетеродина через разделительный конденсатор. В качестве такого конденсатора я использовал свободный конденсатор микросхемы между ее третьей и четвертой ножками.   Для стабилизации опорного напряжения варикапа служит схема микромощного стабилизатора на трех транзисторах. Транзистор VT3 должен быть германиевым. Все это немного усложняет схему, но значительно экономичнее и стабильнее. Коэффициент стабилизации составляет примерно 10. Напряжение стабилизации можно изменять от 1,5 В до 2 В без заметного ухудшения коэффициента стабилизации, подбирая резистор R7. При номиналах, указанных на схеме, опорное напряжение составляет 2 В. Катушка индуктивности в контуре гетеродина содержит 14 витков провода ПЭВ 0,4 мм, намотанных виток к витку на ребристом каркасе 6х6 мм с ферритовым подстроечником диаметром 3 мм. Элементом настройки является резистор R6 типа СПЗ-36 и т.п. Такой резистор удобен тем, что он миниатюрный, многооборотный и имеет ползунок с меткой, которую можно использовать в качестве шкалы. Литература: 1. Булычев А., Галкин В., Прохоренко В. Аналоговые интегральные схемы. 2. Приемник на аналоговых микросхемах//В помощь радиолюбителю. Bbin.l06.-C.73. В.ИЛЬЮКЕВИЧ, г. Гродно Источник: shems.h2.ru

ЧМ-РАДИОПРИЕМНЫЕ УСТРОЙСТВА НА МИКРОСХЕМАХ | Техника и Программы

ЧМ-радиоприемные устройства предназначены для приема модулированных по частоте сигналов в области частот, как правило, превышающей 30 МГц.

Приемники частотномодулированных колебаний позволяют осуществлять высококачественный радиоприем в специально отведенных для радиовещанст или радиосвязи диапазонах частот.

Семейства аналоговых микросхем для радиоприемников

Для создания ЧМ-радиоприемников разработано достаточно представительное семейство аналоговых микросхем. Достаточно распространенным и удачным примером реализации функции ЧМ радиоприемника длительное время служила микросхема КНА058, в свою очередь, состоящая из микросхем серии К174 в бескорпусном исполнении.

ЧМ-радиоприемник на микросхеме КХА058

Рис. 42.1. Схема простого УКВ-ЧМ радиоприемника на микросхеме ΚΧΑ058

Па рис. 42.1 показана одна из схем ЧМ-радиоприемников на микросхеме КХА058 [42.1], содержащая минимум навесных элементов. Напряжение питания микросхемы 3,2—10 В, рекомендуемое — 7,5 В. Ток потребления, соответственно, от 5,8 до 10,9 мА. Выходное напряжение — до 60 мВ, максимальное — до 200 мВ. Чувствительность приемного тракта при соотношении (сигнал+шум)/шум 26 дБ на частоте 108 МГц при девиации частоты ЧМ сигнала ±22,5 кГц — 15 мкВ.

Беспроводное переговорное устройство на базе микросхемы КХА058

ЧМ-радиоприемник на микросхеме КХА058 использован для создания беспроводного переговорного устройства, рис. 42.2 [42.2]. Катушка индуктивности L1 внутренним диаметром 4 мм имеет 15 витков ПЭВ 0,43 мм.

Рис. 42.2. Вариант схемы УКВ-ЧМ радиоприемника

УКВ-ЧМ радиоприемник на диапазон 68—80 МГц

Радиоприемник на микросхеме КХА058 (рис. 42.3) может работать при варьировании параметров катушки индуктивности L1 в радиовещательных диапазонах 68—80 МГц или 80—108 МГц [42. 3]. За счет использования предусилителя на транзисторе VT1 чувствительность его повысилась до 5 мкВ. В качестве антенны можно использовать отрезок провода длиной 30—90 см.

Катушка индуктивности L1 содержит 7 (или 3 — для ВЧ-поддиапазона) витков провода ПЭВ-2 0,3—0,5 мм, намотанных на оправке диаметром

Рис. 42.3. Схема УКВ-ЧМ радиоприемника на микросхеме KXA0S8 на диапазон 68—80 МГц или 80— 108 МГц

3,5     мм. Диод VD2 устанавливать не обязательно — он предназначен для защиты радиоприемника от неправильного подключения батареи питания. Стоит учесть, что на этом диоде дополнительно теряется до 0,7 В питающего напряжения.

Варианты использования микросхемы КХА058, опубликованные на страницах журнала «Радиолюбитель», приведены на рис. 42.4 и 42.5 [42.1—42.3 и др.].

Рис. 42.4. УКВ-ЧМ радиоприемник на микросхеме КХА058

Рис. 42.5. Вариант схемы УКВ-ЧМ радиоприемника на микросхеме КХА058

Простой детектор узкополосной ЧМ на микросхеме SA612A может быть выполнен по схеме, рис. 42.6 [42.4]. Устройство работает в диапазоне входных сигналов 0,5—2 В. В диапазоне частот 420—500 кГц (среднее значение — 455 кГц) амплитуда выходного сигнала прямо пропорционально зависи т от частот входного с крутизной преобразования 13 мВ/кГц. Устройство потребляет ток до 2,5 мА.

Рис. 42.6. Схема детектора сигналов узкополосной частотной модуляции

УКВ радиоприемник, схема которого представлена на рис. 42.7, работает в диапазоне длин волн 100—108 МГц [42.5]. Его высокочастотная часть выполнена на микросхеме DA1 К174ПС1.

Контур L2C7 настроен на промежуточную частоту 6,5 МГц. Через разделительный конденсатор С9 сигнал промежуточной частоты подается на вход телевизионного модуля А1 (УПЧЗ-1), где происходит усиление и детектирование частотно-модулированного сигнала. С выхода детектора низкочастотный сигнал подается на вход УНЧ, выполненный, например, на микросхеме К174УН7.

Катушки LI, L3 бескаркасные, намотаны на оправке диаметром 4 мм и имеют 10 витков провода диаметром 0,8 мм. Катушка L2 намотана на каркасе от контура УПЧ и имеет подстроечный ферритовый сердечник. Она содержит 20 витков провода диаметром 0,15 мм.

Микросхему К174ПС1 можно заменить на К174ПС4, УПЧЗ-1 — на УПЧЗ-2.

УКВ ЧМ радиовещательный приемник, схема которого представлена на рис. 42.8, выполнен на микросхеме К174ПС1 [42.6].

Бескаркасная катушка индуктивности L1 намотана проводом ПЭВ-2 0,31 на оправке диаметром 3 мм. Она содержит 12 витков с отводом от 4-го витка. Переключатель S1 за счет переключения числа витков (4 или 12) позволяет выбрать диапазон приема — 85—108 МГц или 65—75 МГц.

Рис. 42.9. Схема УКВ-ЧМ радиоприемника на микросхеме К174ХА34

Антенна приемника — отрезок провода МГШВ длиной 1 м.

Резистор R2 подбирают до установления напряжения 3 В на коллекторе транзистора VT1. Приемник можно питать от источника напряжением 6 В. Для этого достаточно исключить элементы VD1 и R3. Сигнал с выхода приемника (с коллектора транзистора VT1) через конденсатор емкостью 10 мкФ можно подать на внешний УНЧ, заменив телефонный капсюль резистором сопротивлением 1,6 кОм.

Специализированная микросхема ΚΙ 74ХА34 (рис. 42.9) предназначена для использования в узкополосных ЧМ-радиоприемниках

[42.7]. Зарубежный прототип микросхемы — TDA7021T.

Ее номинальное напряжение питания составляет Ъ В ±10 %, предель-

Рис. 42.10. Схема УКВ-ЧМ радиоприемника на микросхеме К174ХА34

ное — 6 В. Потребляемый ток до 10 мА. Частотный диапазон входного сигнала 1,5—110 МГц. Выходное напряжение звуковой частоты — не менее 60 мВ при входном напряжении порядка 15 мкВ и соотношении сигнал/шум 40 дБ. Коэффициент гармоник — до 2,5 %.

Технические характеристики радиоприемника (рис. 42.10): диапазоны принимаемых частот — 64—73 МГц; 90—108 МГц, напряжение питания — 4,5 В (3,5—7,5 В), потребляемый ток — до 16 мА, полоса воспроизводимых частот — 0,3—6 кГц (при подключении наушников ТДС13-2 — 0,1—12,5 кГц), выходная мощность— свыше 100 мВт, коэффициент нелинейных искажений — не выше 3 %, габариты — 95x65x23 мм [42.8].

Катушка индуктивности L1 выполнена без каркаса на винте М3х20 проводом ПЭВ2 0,35 мм. Она содержит 5+7 витков, отсчет снизу-вверх по схеме. Вывод 5 микросхемы должен быть присоединен к схеме проводником минимальной длины.

Для повышения чувствительности радиоприемника примерно в 2 раза можно отключить систему бесшумной настройки, зашунтировав выводы 2 и 4 микросхемы резистором 10 кОм.

Шустов М. А., Схемотехника. 500 устройств на аналоговых микросхемах. — СПб.: Наука и Техника, 2013. —352 с.

Сайт Радиофронт — Радиолюбительские схемы

Название схемы	Описание	Размер
	самая простая схема, которую под силу собрать даже начинающему радиолюбу	9 Кб
	схема включения самой распространённой отечественной микросхемы FM приёмника	51,2 Кб
	ещё одна схема на ХА34	54,2 Кб
	ещё одна знаменитная ЧМ-микросхема КХА058 — аналог ХА34	18,6 Кб
	упрощённый варинат КХА058	16,5 Кб
6. Расчёт LC — колебательных контуров. Статья	Вам бы хотелось самому задавать частоту своих радиоприёмников? Как расчитать колбательный контур? Об этом в статье—>	3,74 Кб
7. Расчёт высокочастотных кооректирующих цепей. Статья	Хотите добиться качественного звука в своих транзисторных усилителях? Создайте АЧХ сами! В статье подробно говорится о том, как можно простыми схемными решениями задавать АЧХ транзисторных схем	661 Кб
	Сложно представить что-то проще! Несколько транзисторов и передатчик готов!	11,1 Кб
	Когда-то эта схема встречалась во всех журналах «Радио».	10,7 Кб
	Просто и быстроП	27,4 Кб
	Статья о том, с какими трудностями можно столкнуться при конструировании приёмника на микросхеме К174ХА34 и как их преодолеть О	173 Кб
	Хотите знать, о чём говорят ваши родные? Может быть собираетесь собрать радиотелефон? Передатчик сигнала телефонной линии! Что может быть интереснее?	173 Кб
	Надоели соседи, которые слушают на кухне радио? Перебейте связь! Несколько отличных схем генераторов радиоэлектронных помех. Сбивает работу FM-приёмника начисто. Докажите свою власть!	19,5 Кб

Схема АМ/ЧМ карманного приемника » Схемы электронных устройств

Простейший АМ-ЧМ приемник, выполненный на современной элементной базе и доступный для повторения начинающему радиолюбителю.
Приемник работает в двух радиовещательных диапазонах — СВ и УКВ, при этом в диапазоне СВ используется схема прямого усиления, а в УКВ супергетеродинная с низкой частотой ПЧ.

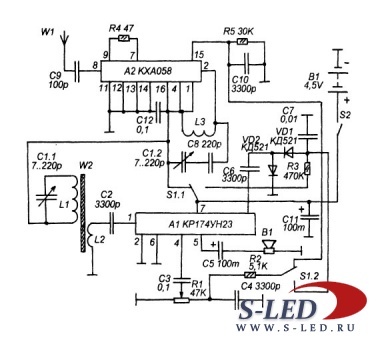

Принципиальная схема показана на рисунке 1. AM тракт и усилитель ЗЧ выполнены на микросхеме А1 К174ХА10.

Эта микросхема содержит полный тракт супергетеродинного AM приемника, включающий преобразователь частоты с гетеродином, усилитель ПЧ, и низкочастотный усилитель. В радиолюбительской практике эта микросхема используется по большей части как УЗЧ, при этом её остальной узлы не задействуются. В данном случае работает УЗЧ И УПЧ, который выполняет функции УВЧ и детектора приемника прямого усиления.

В качестве антенны в СВ диапазоне работает магнитная антенна (L1 и L2) намотанная на пластинчатом ферритовом стержне. Настройка на станцию выполняется при помощи контура, состоящего из катушки L2 и одной секции С2.1 сдвоенного переменного конденсатора С2 (секция С2.2 работает в УКВ диапазоне).

С выхода контура, через катушку связи L1, обеспечивающую согласование высокого сопротивления контура с низким сопротивлением входа УПЧ микросхемы А1, выделенный сигнал поступает на вход УПЧ А1 через С1. Роль нагрузки детектора УПЧ выполняет резистор R2. Переключатель S1 переключает диапазоны, на схеме он показан а положении «AM». В этом случае питание поступает на детектор (через R2) и через S1.2 34 сигнал с выхода детектора поступает через регулятор громкости R3 на УЗЧ, входящий в состав этой же микросхемы.

Питание выключается выключателем S2, спаренным с регулятором громкости R3. Динамик к выходу УЗЧ подключен через разделительный конденсатор С11.

Для включения УКВ диапазона S1 переводится в противоположное положение, при этом секция переключателя S1. 1 отключает питание от детектора AM тракта (в результате AM тракт получается выключенным) и подает его на гибридную микросхему А2 КХА058, секция S1.2, соответственно переключает вход УЗЧ микросхемы А1.

УКВ-ЧМ тракт сделан на специализированной микросхеме А2 КХА058, она содержит полный УКВ ЧМ приемник без УЗЧ. Приемник сделан по схеме с низкой ПЧ (70 кГц) и системой сжатия девиации. В результате из всех намоточных элементов остался только гетеродинный контур (L3, С2.2, С12). Антенна (кусок монтажного провода) подключается непосредственно к выводу 8 А2, плюс питания подается на выводы 4 и 16. минус — на 11-14. Напряжение 34 снимается с резистора R4.

Настройка на станцию производится при помощи секции С2.2 сдвоенного переменного конденсатора С2. При этом последовательно этой секции включен конденсатор С12, который ограничивает перекрытие по емкости, что необходимо для диапазона УКВ.

Приемник монтируется на одной печатной плате (рисунки 2 и 3) из одностороннего фольгированного стеклотекстолита. На плате имеются соединения монтажными проводами. Магнитная антенна намотана на ферритовой пластинке (от магнитной антенны карманного приемника) длиной 60мм, Катушка L2 содержит 90 витков, L1 — 5 витков провода ПЭВ 0,31.

Перед намоткой то место ферритовой пластинки, на котором будет расположены обмотки нужно обернуть в один слой неплотным ватманом, а наматывать катушки уже на него (чтобы не повредить изоляцию намоточного провода об острые края пластинки). Вместо пластинки можно взять ферритовый стержень диаметром 8 мм и такой же длины.

Переключатель диапазонов П2К с зависимой фиксацией. Регулятор громкости с выключателем (R3-S2) типа СП3-3б, сопротивлением 22…100 ком.

Все электролитические конденсаторы типа KS0-35 или импортные аналогичные, не электролитические (без полюсов) типа К10-7 или KNW, КД, КТ.

При установке на плату микросхемы А1 К174ХА10 нужно учитывать, что первый вывод у нем отмечен углублением на корпусе (или другой меткой, выемкой, вырезом). Цоколевка микросхемы КХА058 читается так:

Катушка L3 не имеет каркаса или сердечника, для её намотки используют винт размера М3, катушку наматывают на нем проводом ПЭВ 0,31, но не туго, так, чтобы винт легко из неё вывинчивался. Всего должно быть 12 витков. После намотки и зачистки и обслуживания выводов этой катушки винт из неё вывинчивается, в результате получается «пружинка» которая паяется на плату.

В качестве антенны в УКВ диапазоне используется отрезок монтажного провода длиной 30 см, его можно сделать как ремешок для переноски приемника. Динамик — любой малогабаритный.

Настраивать приемник нужно с AM тракта. Установите S1 в положение, показанное на схеме И при помощи переменного конденсатора попытайтесь настроиться на одну из станций СВ диапазона. Если наблюдается самовозбуждение (свисты) поменяйте местами подключение выводов катушки L1. После этого подберите сопротивление резистора R2 таким образом, чтобы был минимум искажений. В некоторых случаях для уменьшения искажений нужно включить дополнительный резистор на 33 кОм между выводом 8 А1 и выводом 11 А1.

Затем переключите приемник в диапазон УКВ при помощи переменного конденсатора попытайтесь настроиться на одну из станций УКВ диапазона. Если это не получается раздвиньте витки L3 или немного сожмите.

Окончательно установить УКВ диапазон нужно по шкале образцового приемника подбирая емкость конденсатора С12.

При отсутствии микросхемы КХА058 УКВ приемный тракт можно сделать на микросхеме К174ХА34, при этом схема несколько усложняется из-за большого количества внешних конденсаторов и нужно будет переделать печатную плату. Принципиальная схема приемника с микросхемой К174ХА34 показана на рисунке 4. Данные катушки L3 такие же как с микросхемой КХА058.

Перехват звонка по телефону или как сделать простое радиоуправление на 39 МГц / Sudo Null IT News

Во время учебы в университете нужно было делать курсовую работу по электронике и микроэлектронике (это похоже, что у сабжа было именно такое название). Решить эту проблему можно было двумя способами: взять готовую задачу или придумать себе задачу. Также немаловажным условием при получении задания была разработка аналоговой части любого устройства. Так как мне нравилось делать что-то свое, , а не какие-то навязываемые задачи , я решил рискнуть и взял систему радиоуправления в качестве темы курсовой работы, и в результате случайно сделал приемник для прослушивания беспроводных телефонов. .

Принцип работы аналогового радиоуправления

Для одноканальной аппаратуры дискретного управления сигнал кодируется путем включения и выключения радиопередатчика. Однако хотелось чего-то посложнее и с возможностью добавления новых каналов управления. Поэтому я решил использовать частотное кодирование Durduino сигнала , так как я еще не знал, как программировать Durduino . Ниже представлена ​​блок-схема многоканального радиоуправляющего оборудования.

При частотном кодировании сигнала каждый канал имеет свою частоту. Если сигнал на этой частоте присутствует, то исполнительный механизм работает, если нет сигнала, то логично, что исполнительный механизм не работает. Передатчик просто передает сигнал с нужными частотами, и в этом весь принцип работы. Но не все так просто. Дело в том, что из-за искажения сигнала приемником, или из-за особенностей самого передатчика, управляющий сигнал, скорее всего, будет иметь гармоники, кратные его основным частотам.Следовательно, частоты соседних каналов не должны быть кратными друг другу, как и полоса пропускания фильтра, который обнаруживает сигнал этого канала, чтобы сигнал или гармоника из соседнего канала не попадали в него.

Формирование гармоник сигнала при ограничении синусоидального сигнала

Низкочастотная полоса пропускания для кодирования и декодирования сигнала

Кому интересны подробности, советую обратиться к книге: « Электронное дистанционное управление моделями », Гюнтер Миль, Москва, ДОСААФ СССР, 1980.Хотя эта книга очень старая, она содержит много информации о передающих и приемных устройствах.

Приемник приемной части радиоуправления

Сначала я хотел сделать свою компактную магнитолу. В итоге собрал схему суперрегенератора, такую ​​как здесь. Однако суперрегенератор отказался у меня работать с первого пинка, и поэтому я решил использовать более полное решение в виде советской микросхемы KHA058. Выбор пал на нее по нескольким причинам:
1) У меня уже была эта микросхема, причем с обвязкой.
2) Стоит дешевле современной китайской микросхемы.
3) В отличие от китайского конкурента эта микросхема имеет меньше элементов для обвязки и сразу заработала.
4) ИС приемника работает в УКВ диапазоне.
4) У нее классный вид.

Внешний вид радиомодуля

Схема включения этой микросхемы была взята здесь, а ее характеристики можно посмотреть например здесь. Однако УКВ диапазон мне не понадобился, поэтому я решил переделать схему генератора приемника на частоту 39 МГц.Почему именно на этой частоте? На самом деле, хотелось бы взять частоту, учитывая, что у меня был передатчик малой мощности. Однажды я увидел на одном радиоуправлении частоту 39 МГц, и решил использовать готовый пульт для проверки приемника, который был с этой частотой. Кроме того, эта частота не запрещена для использования в России. Преобразовать приемник на новую частоту не составило труда, достаточно было определить параметры колебательного контура приемника и рассчитать его на 39 МГц.

Тестирование приемника и перехват важных разговоров

Включил приемник, но слушать было нечего, он начал настраивать частоту, как вдруг я поймал разговор двух старушек по телефону. Это было весело.

Командный передатчик

Схема передатчика, которую я выбрал, можно было назвать передатчиком весьма условно. Скорее это был генератор с антенной.Входной НЧ-сигнал изменил режим работы транзистора, благодаря чему сработала модуляция сигнала. Такой подход не очень подходит для передачи качественного звука, но для передачи команд мне вполне подошел. Я также усилил передатчик в выходном каскаде на одном транзисторе. Примерную схему передатчика можно найти здесь, на рисунке 13.6. Потом сделал обычный мультивибратор на частоту 800 Гц и подключил к схеме передатчика.Вот и вся панель управления.

Детектор команд на приемной части

Из книги в статье выше я взял следующую схему:

Это RC-фильтр с каскадом включения-выключения. Релейный каскад Переделал светодиодный дисплей. Транзисторы взял типа кт315. Схема была смоделирована в программе CircuitMaker, где я настроил ее на частоту 800 Гц. Частота этого фильтра зависит от двух RC цепочек: R14 C9 и R17 C10. R15 регулирует чувствительность цепи, но здесь нужно быть осторожным, цепь может самовозбуждаться.Подробнее о работе этой схемы можно прочитать в книге, процитированной в статье выше. Короче говоря, RC-цепочки сдвигают сигнал по фазе. Если сдвиг такой же, сигнал с выхода попадает на вход, получается селективный усилитель. Если ситуация иная, сигнал может вообще прийти в противофазе.

PS Я использовал этот детектор позже в заказе квеста как частотный детектор 8000 Гц (это свисток), кто может воспользоваться этим решением.

Итого

Все заработало, светодиод на приемной части магнитолы светился при передаче на нее команды.Передача светодиода какой-либо другой частоты реакции не вызвала. Преподаватели в университете называли их Поповыми и в целом хорошо проверяли работу. Правда, такое радиоуправление на практике применить вряд ли удастся, тем более с той «качественной» сборкой, которая у меня была. А вот случай с перехватом разговоров прошел весело. И, конечно же, главный вывод — радиоуправление простое.

Радиоприем. Бесплатные статьи

ВСЕ СТАТЬИ БЕСПЛАТНОЙ ЭНЦИКЛОПЕДИИ
Бесплатная энциклопедия электроники и электротехники / Статьи

Все статьи бесплатного энциклопедии электроники и электротехники перечислены в Алфавитный порядок.За автоматический перевод статей на ваш родной язык, пожалуйста, используйте Переведите! форма в левый верхний угол страницы.

• 1–9 А B C D E F грамм ЧАС я J K L M N О п Q р S Т U V W Икс Y Z СЕКТОИНЫ

Радиоприем

• Бесплатная библиотека / Статьи

Радиоприем.Статьи с иллюстрациями и подробными пояснениями:

Преобразователь 1260 МГц

Преобразователь 144 МГц для радио CB

Приемник прямого преобразования 144 МГц

Приемник 144 МГц FM

Усилитель с низким уровнем шума 144 МГц

Сверхрегенеративный приемник 144 МГц

Транзисторный преобразователь 144 МГц (1)

Транзисторный преобразователь 144 МГц (2)

Преобразователь УКВ 144 МГц

Приемник 144 МГц УКВ

УКВ FM приемник 145 МГц

Преобразователь 27 МГц

Приемник прямого преобразования 28 МГц для космической связи

Преобразователь диапазона 50 МГц

Гетеродинный приемник на расстоянии 20 м

Ламповый приемник — новая жизнь

Усилитель низкой частоты и активный полосовой фильтр на квадроцикле A для приемопередатчика прямого преобразования

Средневолновый приемник с синхронным детектором

Простой усилитель для приемника на свободной энергии

Простой приемник прямого преобразования для диапазона 7 МГц

Простой FM-детектор

Простой высококачественный стерео FM-приемник диапазона 70-110 МГц

Простой средневолновый синтезатор частот

Простой приемник диапазона 225-400 МГц для авиационной радиосвязи

Простая система настройки для УКВ FM приемника

Простой коротковолновый радиоприемник

Простой УКВ FM-приемник

О питании радиоприемников бесплатной энергией

О выборе смесительных диодов для приемника прямого преобразования

Переделка гражданской переносной радиостанции

Радиовещательный приемник AM

AM FM тракт на микросхеме SHA1238

Детектор AM, CW и SSB на микросхеме

Радио для любителей рыбной ловли

Радиолюбитель 160 метров

Радиоприемник низковольтный АМ-FM

Усилитель для FM-приемника

Экономичный приемник с прямым усилением

Экономичное радио

Экономичный, чувствительный стереомагнитофон

Антенный усилитель для FM-радио

Антенный усилитель 2-х метрового диапазона

Усилитель звука для приемников с батарейным питанием

Автоматическое вытеснение в смесителе

Барометрическое давление и QSO

Двунаправленное сканирование частоты в УКВ радиостанции TDA7088T

Вещательная консоль к магнитофону

Вещательный индивидуальный вещательный комплекс

Радиовещательный УКВ приемник с двойным преобразованием частоты

Автомобильные радиопередатчики

Автомобильный УКВ тюнер

CB радио

Схема радиодетектора на 100 лет

Радиостанция комбинированная

Компьютерный тюнер

Подключение портативного приемника к усилителю мощности звука

Преобразовать 65.8 … 75 МГц — 88 … 108 МГц

Конвертер для приема аудио телепрограмм

Преобразователь для УКВ приемника до 900 МГц

Преобразователь из 50 МГц в 24 МГц

CXA1191S Чип-приемник

Детектор радио

Детекторный приемник с усилителем звука

Детекторы для приемников с ФАПЧ

Драйвер цифрового кода

с памятью

Цифровой FM-стереоприемник 60-110 МГц с микропроцессорным управлением

Шкала цифровая для ЧМ-приемников супергетеродинного типа на микросхемах

Шкала цифровая с коррекцией показаний

Шкала цифровой настройки УКВ радиостанции

Диодный радиоприемник 65… 130 МГц

Приемник прямого преобразования

(1)

Приемник прямого преобразования (2)

Приемники прямого преобразования для сигналов AM и FM

Радио с прямым усилением (1)

Радио с прямым усилением (2)

Приемник прямого усиления для SW

Приемник с прямым усилением на логической ИС

Приемник прямого усиления

Преобразователь сигналов DRM

для DEGEN 1103

Двухдиапазонная УКВ радиостанция

Экономичный электронный тюнер с высокой чувствительностью на микросхеме TA8122

Ресивер экономичный

Экономичный узкополосный приемник FM

Усилитель высокочастотный для приемника

Весы электронные для радиоприемников

Электронный блок настройки

Электронная настройка приемника

Вечно говорящее радио

Экспериментальный приемник коротковолнового наблюдателя

Экспериментальные приемники обнаружения СВЧ-диапазона

Обратная связь в приемниках ПО

Филадин

Индикатор точной настройки

Первые гетеродинные приемники

Первый приемник ПО

Люминесцентная линейная шкала

FM-генератор на диапазон 90… 110 МГц

FM KA22429 Чип-приемник

FM-приемник 1,5 — 170 МГц

FM-приемник 400-450 МГц

FM-приемник на микросхеме TDA7088T

FM-приемник на диапазон 430 МГц

FM-транзисторный преобразователь

FM-приемник на TDA7088T

Fox Beacon

Радио свободной энергии

Синтезатор частот и микрокомпьютер YAMAHA 9500

Нониус трения для радио

Множитель хорошего качества

Высокая чувствительность приемника — простые методы

Генератор высокочастотный

Высокостабильный LC-генератор

Как улучшить качество приема

Как увеличить избирательность приемника

Повышенная избирательность приемника

Доработка приемника детектора

Усовершенствование приемника с ФАПЧ

Улучшение приемника автоматической регулировки усиления с помощью варистора

Улучшение звука миниатюрного ресивера

Улучшение технических характеристик радиоприемников

Повышение чувствительности приемника

Индикация диапазонов переключения приемника

Входные цепи и приемник Усилитель радиочастоты

Промежуточный частотный тракт FM на интегральных схемах для автомобильной стереосистемы

Введение второго диапазона УКВ в автомобильную стереосистему с синтезатором

Микросхема

KHA058 — FM тракт

Радиоприемник

KR8068 на микросхеме CXA1191M

Громкоговоритель с фильтром нижних частот для радиоприемника или радиостанции

Приемник громкоговорящего извещателя (1)

Приемник громкоговорящего извещателя (2)

Приемники громкоговорящих извещателей

Малошумящий антенный усилитель

Магнитный антенный умножитель

Ручная настройка в сканирующем приемнике

Измерение чувствительности радиоприемников с магнитной антенной

Радиоприемник миниатюрный

Модернизация радиоприемников

Модернизация радиоприемных узлов Катран

Подробнее о влиянии атмосферного давления на распространение коротких волн

Подробнее о влиянии погоды на распространение коротких волн

Новые схемы сверхрегенеративных радиоприемников для УКВ экспериментов

Новый SW приемник

Персональный радиоприемник на диапазон 148… 174 МГц

Преселектор фаз

Карманный приемник для рыбалки

Блок выбора программы для приемника

Селектор программ радиостанции Ишим-003

Защита входных цепей радиоприемников

Q-умножитель

Радио Муравей

Радио Конкурс-RX

Радио для дачи

Радио на микросхеме TDA7000 (174XA42)

Радиоприемник на микросхеме К174ХА10

Радиоприем… без радиоприемника

Источник бесперебойного питания для радио

Блок управления синтезатором частот УКВ радио

Радиоприемник на полевых транзисторах

Радиоприемник с рамочной антенной

Радио с питанием от … мультиметра

Диапазон 88 … 108 МГц в старых приемниках

Приемник сигнала RDS

Восстановление блоков УКВ на FM

Приемник 0-18 МГц

Контроллер приемника

Приемник сантиметровых волн

Приемник прогулочный

Ресивер в мыльнице

Приемник на операционном усилителе

Приемник дальности 160 метров на микросхемах SA612A

Приемник без катушек индуктивности

Приемник без питания

Доработка ресиверов

Доработка приемника СЕК-850М

Reflex Radio

Рефлекторный радиоприемник для местного приема

Приемник Reflex с низковольтным питанием

Режим регенерации в сверхрегенеративном ресивере

Регенеративный SW приемник

Регенеративное УКВ-FM радио

Регенератор на СВ и 160 м

Релаксационные колебания

Пульт ДУ УКВ радиоприемника

Преобразователь AM-FM

переделка приемника УКВ

Кольцевой стереодекодер в УКВ FM приемниках

Трасса Road Star AM

УКВ радиостанция Selha-405

Приемник чувствительности

Простой FM-приемник (1)

Простой FM-приемник (2)

Простой Q-умножитель

Простое коротковолновое радио

Простой программный преобразователь для автомобильного приемника

Простой программный приемник

Простой УКВ FM-приемник

Простой УКВ приемник

Самый простой FM-приемник

Шесть приемников на одном транзисторе

Звуковой индикатор-точилка в приемнике для охоты на лису

Детектор SSB в радиовещательном приемнике

Стерео FM 88… 108 МГц CXA1238S Чип-приемник

Стерео в простом радиоприемнике

Супергетеродинный стереоресивер

Стерео УКВ-FM-приемник

Префикс стереодекодера

Сверхэкономичный ресивер

Супергенератор

Приемник на сверхрегенеративных полевых транзисторах

Сверхрегенеративный приемник на 80-125 МГц

Сверхрегенеративный приемник на 90-150 МГц

Сверхрегенеративный приемник на 90-150 МГц

Сверхрегенеративный приемник на высокочастотном барьерном генераторе

Сверхрегенеративный ресивер на диапазоне CB

Суперрегенератор 88-108 МГц

Super-Test Radio

Конвертер программного обеспечения

SW преобразователь для VHF приемника

Генератор SW Генератор гетеродина

Приемник SW-Observer

SW-приемник прямого усиления

Синхродин

Синхронный приемник AM

Синхронный гетеродинный приемник УКВ ЧМ сигналов

TDA7000 (174XA42) Микросхема радио

Последний из могикан…

Радиоприемник еще и частотомер цифровой

Ресивер питается от … от радиостанции

Роль ионосферы в дальней радиосвязи

Преобразователь TRAN — C

Транзисторный радиоприемник для AM диапазона

Два двухтранзисторных радиоприемника

Радиостанция двухтранзисторная

Приемник двухтранзисторный

Супергетеродин двухтрубный

UHF для приемника CB

Универсальный извещатель

Универсальный блок питания для радиоприемников

Универсальный УКВ FM-приемник 70-150 МГц

Универсальный УКВ-приемник SEC-850M

Обновление приемника TECSUN

УЗП для низковольтного приемника

Ламповый УКВ FM-приемник в стиле ретро

Радиоприемник VHF / CB в корпус абонентского громкоговорителя

Преобразователь УКВ

Преобразователь УКВ (1)

Преобразователь УКВ (2)

Преобразователь УКВ от 128–148 МГц до 88–108 МГц

Детекторные приемники УКВ

УКВ FM KHA060 Чип-приемник

Приемник УКВ ЧМ на микросхеме КХА058

УКВ ЧМ-приемник на специализированной микросборке КХА058

Приемник УКВ ЧМ на одном транзисторе

Приемник УКВ ЧМ на микросхеме ХА058

УКВ FM-приемник с объемным резонатором

УКВ ЧМ-приемники с фазовой автоподстройкой частоты

УКВ FM-тюнер

Префикс УКВ к приемнику прямого усиления

Приставка УКВ к магнитоле

Префикс УКВ к приемнику WEF-12

УКВ радио

УКВ радиостанция на ХА-058

VHF Radio с FM в диапазоне частот 64… 108 МГц и низковольтное питание

Приемник

УКВ — в упаковке MARLBORO

Приемник УКВ (1)

Приемник УКВ (2)

УКВ приемник (монитор) Harry Litalall

Приемник УКВ из готовых блоков

Приемник УКВ в упаковке Marlboro

Приемник УКВ Скат

УКВ приемник с фазовой автоподстройкой частоты (1)

Приемник УКВ с фазовой автоподстройкой частоты (2)

Стерео тюнер VHF

УКВ-супергенератор с рамочной антенной

Суперрегенератор УКВ

Тюнер УКВ на микросхеме КС1066ХА1

Блок УКВ автомагнитолы YAMAHA 9500

УКВ-FM радио Аврора Миллениум

Стереотюнер УКВ-ЧМ 60-108 МГц на микросхеме TDA7021T

Тюнер VHF-FM

Оружие охотника на лис

Ваш первый приемник

Бесплатная энциклопедия электроники и электротехники: V

Все статьи бесплатного энциклопедии электроники и электротехники перечислены в Алфавитный порядок.За автоматический перевод статей на ваш родной язык, пожалуйста, используйте Переведите! форма в левый верхний угол страницы.

Пылесос для масла

Пылесос

Пылесос

Вакуум уборщики

Вакуумный люминесцентный индикатор ИЛЦ1-6 / 7М

Вакуумный люминесцентный индикатор ИВЛШУ1-11 / 2

Вакуумный люминесцентный индикатор ИЛД1-М

Вакуумный люминесцентный индикатор ИЛЦ1-5 / 7М

Вакуумный люминесцентный индикаторы измерительной аппаратуры ИЛЦ1-6 / 7Л и ИЛЦ1-7 / 8ЛВ

Вакуумный люминесцентный индикаторы ИЛЦ1-1 / 7, ИЛЦ2-1 / 7, ИЛЦ1-1 / 9

Вакуумный люминесцентный индикаторы ИЛЦ5-5 / 7Л, ИЛЦ7-5 / 7ЛВ

Вагранщик.А Типовое руководство по технике безопасности

Осел Валаам

Valcoder — от мышь

Valcoder от мышки

Долина памятников

Долина десяти тысяч дымов

Вампука

Исчезающий куб

Исчезающее фото

Ярмарка тщеславия

Суета тщеславия и возня всякая

Вануаз

Ваня-кейер

Вар, Вар, верни мою мне легионы!

Варактор Моратор на 430 МГц

Переменный уклон фильтр

Вариант блока управления УКВ приемника с синтезатором частоты на микросхеме LM7001

Вариант выключателя привода механизма

Варианты электронного балласта, реализованного по схеме одноциклового автогенератора преобразователь

Варианты фиксированной уклон лампы 6х23С

Варианты оборудования объектов видеонаблюдения

Варианты зигзагообразная антенна Харченко

Мощность варикапа Принадлежности

Разновидности систем заземления

Разновидности один контур (несимметричный мультивибратор)

Лак для рисунков

Лак для багетов золоченый

Лак для металлических изделий

Лак для оптических инструментов

Лак для резиновых галош

Лак для резинотехнических изделий

Лак для соломенных шляп

Лак для кожи

Лак для инструментов

Лак для обоев

Лак из твердой резины (эбонит)

Лаки для металлов

Лаки для белого листового металла

Лаки по дереву

Лаки из смолистых эфиров

Лаки, пропитка, покрытие, склейка

Лаки, протравы и другие продукты для кожи и обуви

Ваза на станок токарный

Ваза Тантал

Вавилов Николай

VCO включен микросхема K0308018

Возможности видеомагнитофона для записи качественного звука, обслуживания и ремонта

Овощерезка от стиральной машины

Овощерезка

Аккумулятор автомобиля индикатор напряжения

Транспортное средство Предупреждающий сигнал ручного тормоза

Блок управления отопителем автомобиля

Безопасность транспортных средств устройство

Безопасность транспортных средств система со спутниковым отслеживанием координат и передачей оповещений через GSM канал

Транспортное средство виброизоляция

Застежка-липучка

Велобаядка

Велокарт

Велокатамаран

Напряжение Velocator регулятор

Велокомпьютер

Вело-электрическая мощность станция

Велохара на светодиоды

Веломобиль

Велоплаг

Веловеук с карманы

Веловюк

Бархатная революция

Венерические заболевания и их профилактика

Венерические болезни

Вентиляция и отопление производственных помещений

Контроль вентиляции на кухне

Вентиляция рабочее место

Венера

Глагол сжигает людей сердечки

Словесная азбука Морзе Выражения

Верхалазные работы используя методы промышленного альпинизма.Типовое руководство по технике безопасности

Верхалазные работы. А Типовое руководство по технике безопасности

Верна 150-03 Акустическая система

Вернадский Владимир

Универсальный сайт

Верста Коломна

Вертикальная антенна на 144 МГц

Вертикальная антенна для диапазоны низких частот

Вертикальная антенна включена диапазоны низких частот

Вертикальные антенны для низкочастотные диапазоны

Вертикальный направленный Антенна

Вертикальный Станок сверлильный

Вертикальная петлевая антенна (ПЕТЛЯ)

Вертикальный многополосный антенна UW4HW

Вертикальный многодиапазонный Антенна

Вертикальный открытие ворот гаража

Вертикальный верх Мощность

Вертикально плавающий совпадение

Очень громкая тревога часы

Очень своевременная книга

Везалий Андреас

Судно на бутылки

Весталка

Вулкан Везувий

Ветераны не стареют душа

Помощник ветеринарного врача.Должностная инструкция

Ветеринарный врач. Должностная инструкция

Vetroelectric Power Станция

VFO на транзисторах

VFO с электронным реконфигурация

VGA-тестер

VHF — FM стерео тюнер 60-108 МГц на микросхеме TDA7021T

VHF — FM тюнер

VHF / CB радио в корпус абонентского громкоговорителя

Антенна УКВ типа ЯГИ на 144 МГц

УКВ антенна с J-образным соединением

Антенна УКВ с вертикальная поляризация

Антенна VHF

Антенна VHF

Антенны УКВ из наборов типовых элементов

Радиомаяк УКВ

Блок УКВ (144, 430 МГц)

Преобразователь УКВ на 144 МГц

Конвертер VHF диапазон 128-148 МГц в диапазоне 88-108 МГц

Конвертер УКВ включен микросхема К174ПС1

Конвертер VHF с режекторный фильтр

Конвертер VHF с кварцевая стабилизация

Преобразователь УКВ

Преобразователь УКВ

Преобразователь УКВ

Преобразователь УКВ

Преобразователь УКВ

Радиоприемник УКВ FM Аврора Миллениум

УКВ FM радиостанция

УКВ FM радиостанция

УКВ FM-приемник на м / с KHA058

Приемник VHF FM включен один транзистор

Приемник VHF FM включен один транзистор

УКВ FM-приемник с объемным резонатором

УКВ FM-приемник с объемным резонатором

УКВ FM-приемники с ФАПЧ

УКВ FM-передатчик

УКВ FM-тюнер

УКВ FM-тюнер

УКВ Синтезатор частот

Синтезатор частот УКВ

Частота УКВ синтезатор

УКВ гетеродин с PLL

Петля УКВ антенна от коаксиального кабеля

Микропередатчик УКВ на телефон

Усилитель мощности УКВ

Усилитель мощности УКВ

Префикс VHF для Ресивер DV-SV

Префикс VHF для Приемник ВЭФ-12

Приставка УКВ к приемнику прямого усиления

УКВ радиочастота блок управления синтезатором

УКВ радио на Микросхема KHA058

УКВ радио на Микросхема KHA058

Радиоприемник УКВ по телефону KHA-058

Радиоприемник УКВ в упаковке Selga-405

Радиоприемник УКВ включен KHA058

УКВ радио передатчик

УКВ радио с FM в диапазоне частот 64… 108 МГц и низковольтный источник питания

УКВ радио

Приемник (монитор) УКВ Гарри Литала

УКВ приемник от готовые блоки

Приемник УКВ в Пакет Marlboro

Приемник УКВ на К174ХА42 микросхема

Приемник УКВ на К174ХА42А микросхема

Приемник УКВ с ФАПЧ

Приемник УКВ с ФАПЧ

Приемник УКВ

Приемник УКВ

УКВ рефлектометр (100-600 МГц)

УКВ-разброс Приемник

УКВ стерео тюнер

УКВ супер регенератор

УКВ суперрегенератор с рамочной антенной

Трансвертер УКВ на 144 МГц

Префикс трансвертера УКВ

УКВ тюнер на К174ХА34 микросхема

УКВ тюнер на К174ХА34 микросхема

УКВ тюнер на КС1066ХА1 микросхема

Флакон напитка блаженства

Вибрационный контур

Вибрационное устройство

Вибрация и защита от него

Вибрация датчик охранного устройства автомобиля

Датчик вибрации для устройство безопасности

Виброкрело

Тиски клещей

Тиск с редуктор

Проректор по учебной работе высшего учебного заведения.Работа описание

Проректор по учебной деятельности и социальным вопросам высшего учебного заведения учреждение. Должностная инструкция

Жертва социальной темперамент

Водопад Виктория

видео Домофоны

Монтаж видео для новички

Видеомонтаж свадьба

Оператор видеомонтажа ТВ. Должностная инструкция

Редактирование видео техника

Редактирование видео.Основы для начинающих

Редактирование видео. В язык склейки

Видеоинженер отдела креативных программ. Должностная инструкция

Видеоинженер воздушной службы. Должностная инструкция

Видеоинженер. Должностная инструкция

Видеоигры

Видеооператор. Должностная инструкция

Видео делители мощности

Видео делители мощности

Видеопроцессоры серии TDA88xx

Часы видеосигнала регенераторы

Видео сигнал Контроллер

Генератор видеосигнала включен Контроллер PIC

Передатчик видеосигнала на микросхеме КР1043ХА4

Передатчик видеосигнала

Видео разветвитель

Видео передатчик

Видеосъемка свадьбы и настоящие человеческие чувства

Видеосъемка с имитация для фильмов

Видеосъемка: советы от любителя

Видеомагнитофоны.Секреты ремонта

Вьет Франсуа

Просмотр и кое-что

Вьюер достает карты задумано другими

Зрители не догадываются в какой руке монета

Viewing мини-яма в гараже

Смотровая площадка

Винил

Нарушение правил охраны труда

Насилие — акушерка истории

ВИПЕР-100А и А карманное зарядное устройство на его основе

Вергилий

VirtualDub.Быстро руководство и советы

Тиски в Хомут

Видимый переключатель на ночь

Устройство технического зрения

Визуальный контролирует

Система голосового оповещения

Голосовое управление оборудование

Голосовое управление Система

Голосовая заметка на Микросхема ISD1416 (ISD1420)

Голосовое реле

Голосовой S-метр

Голоса взвешены, не учитывается

Голоса гребней

Вулкан на стол

Вулкан Попокатепетль

Вулкан

Волчок в технология

Волга впадает в Каспийское море

Напряжение и Счетчик тока

Автопереключатель напряжения для зарядного устройства

Напряжение автопереключатель зарядного устройства

Переключение напряжения переключатель

Преобразователь напряжения — зарядное устройство

Преобразователь напряжения + зарядное устройство

Преобразователь напряжения 12/1000 вольт

Преобразователь напряжения 12/220 В — 50 Гц

Преобразователь напряжения 12-1000 вольт

Преобразователь напряжения 2,4 / 8 В для питания охранной сигнализации

Преобразователь напряжения 5/12 вольт

Преобразователь напряжения 5/9 вольт для питания радиоприемников

Преобразователь напряжения для аккумуляторное оборудование

Преобразователь напряжения для наддува, 5-9 / 9-12 В

Преобразователь напряжения для зарядных устройств сотовых телефонов, 12/300 В

Преобразователь напряжения для зарядных устройств сотовых телефонов

Преобразователь напряжения для электробритвы, 12/220 вольт 2.5 ампер

Преобразователь напряжения для питания варикапов спутникового ресивера, 15/36 вольт

Преобразователь напряжения для вспышки

Преобразователь напряжения для бытовой техники

Преобразователь напряжения для блока питания ЛДС мощностью 20-80 Вт

Преобразователь напряжения для светодиодного фонарика

Преобразователь напряжения для светодиодной лампы

Преобразователь напряжения для светодиода

Преобразователь напряжения для переносного фонарика

Преобразователь напряжения для питания от гальванического элемента электронных устройств

Преобразователь напряжения для питание портативных радиостанций

Преобразователь напряжения для питания фотоумножителя

Преобразователь напряжения для радиоуправляемой модели

Преобразователь напряжения для питание варикапа

Преобразователь напряжения для автомобиля, 13,6 / 36,127,220 вольт 40 ватт

Преобразователь напряжения для автоматического счетчика Ц20

Преобразователь напряжения на микросхемах, 12/24 вольт

Преобразователь напряжения на микросхеме К155ЛА13

Преобразователь напряжения на микросхеме К155ЛА18

Преобразователь напряжения на микроконтроллере для питания измерителя

Преобразователь напряжения на таймере 1006VI1, 12/30 вольт

Преобразователь напряжения с модуляцией SHI

Преобразователь напряжения со стабилизацией ШИ

Преобразователь напряжения с Ши стабилизация

Преобразователь напряжения, + 12 / -10 вольт

Преобразователь напряжения, + 12 / -5 вольт

Преобразователь напряжения, 12/22 вольт 2 ампера

Преобразователь напряжения, 12/220 В 100 Вт

Преобразователь напряжения, 12/220 В 100 Вт

Преобразователь напряжения, 12/220 В 100 Вт

Преобразователь напряжения, 12/220 В 30 Вт

Преобразователь напряжения, 12/220 вольт 5 ватт

Преобразователь напряжения, 12/220 вольт 60 ампер 720 ватт

Напряжение преобразователь, 12-16 / 24 В 3 А

Преобразователь напряжения, 12-30 вольт

Напряжение преобразователь, 220/30 В 200 Вт

Преобразователь напряжения, 2х12-18 вольт

Напряжение преобразователь, 4.5 (9) / 15 В 0,2 Вт

Преобразователь напряжения, 5 вольт

Преобразователь напряжения, 6/12 В 0,8 А

Преобразователь напряжения, 6/2 вольт

Преобразователь напряжения, 9/400 вольт 90 миллиампер

Преобразователь напряжения

Детектор напряжения

Разность напряжений Показатель

Напряжение Индикатор дифференциала

Удвоитель напряжения включен УВЧ IC

Индикатор напряжения для удлинительного кабеля

Индикатор напряжения со звуковой индикацией

Индикатор напряжения

Инвертор напряжения, 12/220 В 100 Вт

Уровень напряжения индикатор в сети

Напряжение Множители

Напряжение сети измеритель напряжения с растянутой шкалой

Напряжение преобразователь полярности на переключаемых конденсаторах

Полярность напряжения преобразователь, 15 вольт 0.1 ампер

Полярность напряжения преобразователь

Полярность напряжения инвертор, 12 В 0,1 А

Регулятор напряжения 0-218 вольт

Регулятор напряжения на микросхеме LX8384-00CP, 3-10 / 1,25-7 вольт 5 ампер

Регулятор напряжения с небольшой разницей входных и выходных параметров

Регулятор напряжения с ограничителем тока, 12-15 В 3 А

Регулятор напряжения с индикатором

Регулятор напряжения с фазово-импульсное регулирование

Регулятор напряжения, 11-20 / 9 вольт 0.5 ампер

Регулятор напряжения, 11-20 / 9 вольт 0,5 ампер

Регулятор напряжения

Регуляторы напряжения серии КР1158 и КФ1158

Реле напряжения с зуммер

Стабилизатор напряжения 35-70 вольт

Стабилизатор напряжения для 35 вольт

Стабилизатор напряжения для велосипедов

Стабилизатор напряжения для автомобильного аккумулятора, 12,6 / 9 вольт 0,3 ампер

Стабилизатор напряжения для автомобильного аккумулятора

Напряжение стабилизатор АКБ

Стабилизатор напряжения для тяжелых мотоциклов

Стабилизатор напряжения для операционных усилителей, 0.2 ампер

Стабилизатор напряжения для питания УМЗЧ, 19 вольт 20 ампер

Стабилизатор напряжения для УНЧ, 12-15 В 0,7 А

Стабилизатор напряжения для УМЗЧ на микросхеме TDA2030

Стабилизатор напряжения в сетевом адаптере

Стабилизатор напряжения переменного тока, 135 … 270/197 … 242 вольт 5 киловатт

Стабилизатор напряжения стойка для велосипедов

Стабилизатор напряжения солнечных батарей

Стабилизатор напряжения на мощном полевом транзисторе

Стабилизатор напряжения на мощном полевом транзисторе

Напряжение стабилизатор на ИМС КР1158хх

Напряжение стабилизатор на оптроне

Стабилизатор напряжения на микросхеме ADP3301

Стабилизатор напряжения на микросхеме К174УН7, 8-16 вольт 1 ампер

Стабилизатор напряжения на микросхеме КР142ЕН19 с защитой, 27 / 7-25 вольт 2 ампера

Стабилизатор напряжения на микросхеме CMOS

Стабилизатор напряжения на компараторе, 19-30 / 5 вольт 2 ампера

Напряжение стабилизатор на микросхеме К142ЕН2

Стабилизатор напряжения на операционном усилителе, 37/25.2 вольта 0,2 ампера

Стабилизатор напряжения защита от короткого замыкания на выходе, 21 / 2-12 В 0,3 ампер

Стабилизатор напряжения защита от короткого замыкания на выходе, 21 / 2-12 В 0,3 А

Стабилизатор напряжения с токовой защитой на микросхеме КР142ЕН19

Стабилизатор напряжения с двойной защитой, 40 / 3-30 В 2 А

Стабилизатор напряжения с полевым транзистором с защитой от перегрузки, 14-24 / 10 вольт 1 ампер

Стабилизатор напряжения с полевым транзистором, 11-19 / 9 вольт 0.1 ампер

Стабилизатор напряжения с полевым транзистором, 11-19 / 9 В 0,1 А

Стабилизатор напряжения с низким минимальным падением напряжения

Стабилизатор напряжения с микроконтроллерное управление

Стабилизатор напряжения с микроконтроллерным управлением

Стабилизатор напряжения с защита от перегрузки 13,8V / 10A

Стабилизатор напряжения с защитой от перегрузки, 10 ампер

Стабилизатор напряжения с защитой от перегрузки, 13.8 вольт 10 ампер

Стабилизатор напряжения с параллельными интегральными схемами, 5 вольт 6 ампер

Стабилизатор напряжения с защитой, 14-20 / 12 В 0,5 А

Стабилизатор напряжения с защитой от короткого замыкания и перегрузки по току, 14-20 / 12 вольт 0,5 ампер а>

Стабилизатор напряжения с защитой от короткого замыкания, 13-16 / 9 В

Стабилизатор напряжения с защитой от короткого замыкания, 14-16 / 9 В

Стабилизатор напряжения с температурной компенсацией

Напряжение стабилизатор, 10-16 / 9 вольт 0-1 ампер

Стабилизатор напряжения, 20 вольт 7 ампер

Стабилизатор напряжения

Напряжение стабилизаторы с регулирующим транзистором в минусе

Напряжение стабилизаторы с микросхемой КР142ЕН19А

Индикатор качания напряжения

Вольтметр для блоки питания для лабораторий

Вольтметр — это индикатор лабораторного источника питания

Вольтметр на К1003ПП1 микросхема

Вольтметр на Светодиод

Вольтметр с линейная шкала

Вольтметр с улучшенная линейность

Вольтодобавка в сварочный аппарат

Громкость и тембр управление на микросхеме КР174ХА54

Громкость и тон управление современным стереокомплексом

Регулятор громкости для IBM PC Системная динамика

Контроль громкости с буферным каскадом

Контроль громкости с электронным управлением

Контроль громкости с сенсорным управлением

Объем, баланс и регулировка тембра на микросхеме TDA1524A

Воляпук

Кольца вихревые

Пробирки вихревые

Проголосуйте или проиграйте!

VOX для FT-840M

Самолет Вояджер

Вральман

Вулканизация и шиномонтажные работы.Типовое руководство по технике безопасности

Вулканизатор. А Типовое руководство по технике безопасности

Уязвимое место

FM-raadiosaatjad mikrolaineahjudele — Elektroonika May

FM-raadiovastuvõtjad на ette nähtud sagedusmodulatsiooniga signalaalide saamiseks sagedusvahemikus, mis tavaliselt ületab 30 МГц.

Sagedusmoodulite võnkumiste Wastuvõtjad võimaldavad raadiosageduste või raadioside jaoks spetsiaalselt eraldatud sagedusribadele kvaliteetset raadiovastuvõttu.

Raadiotelefonide analoogsüsteemide perekond

FM-raadiovastuvõtjate arendamiseks on välja töötatud üsna tüüpiline analoogmikroskeemide perekond. FM-raadiosidefunktsiooni pikaajaline ja edukas näide oli pikka aega KNA058 kiip, mis omakorda koosnes K174 kiipidest avatud raami disainist.

FM-raadio kiipil KHA058

Джун. 42.1. Lihtsa VHF raadiovastuvõtja skeem kiibil ΚΧΑ058

Pa joon. 42.1 näitab kiipides KXA058 [42.1] kuuluvaid FM-raadiovastuvõtjate skeeme, mis sisaldavad vähemalt hingedega element.Киипи тоитепинге на 3,2-10 В, соовитатав на 7,5 В. Воолутарбимин на ваставальте 5,8-10,9 мА. Väljundpinge на куни 60 мВ, maksimaalne pinge на куни 200 мВ. Vastuvõtteliini tundlikkus sagedusega 108 МГц suhtarves (signal + müra) / müra 26 дБ и FM-сигнал sageduse kõrvalekalle ± 22,5 кГц — 15 мкВ.

KHA058-kiibis olevat FM-raadiovastuvõtjat kasutatakse raadiovõrgu intercom-seadme loomiseks, joon. 42,2 [42,2]. Induktiivsus R1 siseläbimõõduga 4 мм на 15 pööret 0,45 мм PEW.

Джун.42,2. Variandi skeem VHF FM FM raadio

VHF FM raadio, mis jääb vahemikku 68-80 MHz

KHA058 raadio kiibile (joon. 42.3) võib kasutamine erinevatel индуктивнополюс L1 параметрический диапазон 80–1080 MHz eeter 42-80 МГц [ ]. Касутадес VT1 транзисторы элвõимендаят, суурены продают тундликкус 5 мкВ-ни. Антеннина saab kasutada traadi pikkust 30-90 см.

Induktiivsusring L1 sisaldab 7 (või 3 — HF-alamvõrguga) PEV-2 traadi 0,3-0,5 мм läbimõõduga torude läbimõõduga

Joon.42,3. VHF FM-радиоактивный диапазон KXA0S8 kiibil vahemikus 68-80 МГц или 80-108 МГц

3,5 мм. Dioodist VD2 ei ole vaja paigaldada — selle eesmärk on kaitsta raadio aku valesti ühendamist. Tuleb märkida, см. Diood kaotab täiendavalt kuni 0,7 V toitepinge.

Variandid, mis on mõeldud KXA058 kiibi kasutamiseks ajakirja «Radio Amateurs» lehekülgedel, on toodud joonisel. 42,4 и 42,5 [42,1-42,3 ja teised].

Джун. 42,4 VHF FM-радио kiipil KHA058

Joon.42,5 VHF-i FM-raadiovastuvõtja skeemi varand kiibil KHA058

SA612A kiibis asuvat kitsasriba FM-andurit saab teha Wastavalt joonisele. 42,6 [42,4]. Seade töötab vahemikus 0,5-2 sisendsignaalid B. Kui sagedusalas 420-500 kHz (keskmine väärtus — 455 kHz) väljundsignaali на võrdeline ampituudi sageduse sõltuva tõusuga sisend muundamise 13 мВ / кГц. Seade tarbib voolu kuni 2,5 мА.

Джун. 42,6. Kitsaribalise sagedusmodulatsiooni Signaali Detektori Skeem

VHF raadiovastuvõtja, mille ahelat on näidatud joonisel.42,7, töötab lainepikkuse vahemikus 100–108 МГц [42,5]. Selle kõrgsagedusosa на tehtud kiip DA1 K174PS1.

L2C7 silmus на häälestatud vahe sagedusega 6,5 ​​МГц. Eralduskontsentraatori C9 kaudu suunatakse vahe sagedussignaal televisioonimooduli A1 sisendisse (UCHZ-1), kus sagedusmoduleeritud signal võimendatakse ja tuvastatakse. Detektori väljundist suunatakse madala sagedusega signaal ULF-i sisendisse, mis on tehtud näiteks kiibil K174UH7.

Rullid LI, L3 raamita, keermestatud 4 мм läbimõõduga torni abil, läbimõõduga 10 мм läbimõõduga 0,8 мм.Rull L2 kinnitatakse raami külge IF-võimendi kontuurist ja sellel on tuning ferriitsüdamik. См. Sisaldab 20 läbimõõduga 0,15 мм läbimõõduga traati.

Киип К174ПІ1 сааб асендада К174ПС4, УПЧЗ-1-га УПЧЗ-2.

УКВ FM кольцо вастувытья, милле ахелат на kujutatud joonisel. 42,8, техаксе киибил К174ПІ1 [42,6].

Rakeerimata индукторы L1 haava traat PEV-2 0,31 torule läbimõõduga 3 мм. См. Sisaldab 12 pööret ketta pöörde abil. Lüliti S1, lülitades pöörete arvu (4 või 12), võimaldab valida vasuvõtu vahemiku 85-108 MHz, или või 65-75 MHz.

Антенна Vastuvõtja на MGSHV traadi 1 m pikkune osa.

Takisti R2 valitakse seni, kuni pinge on seadistatud transistori VT1 kollektorile 3 V. Vastuvõtjat saab toide saada 6 V allikast. Selleks piisab, kui jätta välja elemendid VD1 ja R3. Vastuvõtja signalaali väljund (transistori VT1 kollektorist) с 10 мкФ конденсаторами, сисестадами ULF-sse, дополнительными телефонами со сопротивлением 1,6 кОм.

Spetsiaalne kiip KІ 74ХА34 (joonis 42.9) на mõeldud kasutamiseks kitsaribalistel FM-raadiovastuvõtjatel

[42,7].Kiipi välismaa prototüüp на TDA7021T.

Selle nominaalne toitepinge на b ± 10%, piirmäär на

6 V. Tarbimine kuni 10 mA. Сисендсигнаали сагедусала на 1,5-110 МГц. Heli sageduse väljundpinge на vähemalt 60 мВ, sisendpinge на umbes 15 мкВ и сигнали ja müra suhe на 40 дБ. Хармооникордая на куни 2,5%.

Raadiovastuvõtja tehnilised omadused (joonis 42.10): Wastuvõetud sageduste vahemikud — 64-73 МГц; 90-108 МГц, toitepinge — 4,5 V (3,5-7,5 V), voolutarve — kuni 16 mA, sagedusalas reprodutseerida — 0,3-6 кГц (kui kõrvaklappide ühendamist TDS13-2 — 0 1-12, 5 кГц) Power-väljund üle 100 мВт, harmoonmoonutus — mitte suurem kui 3%, mõõtmed — 95x65x23 мм [42,8].

Induktiivsus R1 на валмистатуд ilma raamita kruviga M3x20 traat PEV2 0,35 мм. См. Sisaldab 5 + 7 pööret, skaneeringu alusel alt ülespoole arvestatuna. Kiip Pin 5 tuleb ühendada ahelaga minimaalse pikkusega juhtmega.

Raadio tundlikkuse suurendamiseks 2 korda, saate lülitada välja vaikimisi häälestamise süsteemi, mööda 2 ja 4 mikroskeemi järeldusi, mille takisti на 10 кОм.

Шустов М.А., голосование. 500 морских аквалангистов аналоогмикроскопии. — СПб .: Наука и технологии, 2013.-352 с.

FM вастувытя ахель TDA7000 Киибил

См. Статью по радио ТДА7000 вахемикус 64–108 МГц, мида на лихтне касутада и милел на теплом тундликкус. Ваш общий ток 9 В … 12 В. Tarbitav voog ei ületa keskmist helitugevust üle 50 mA. Тундликкус на зонтике 5 мкВ / м.

Heli saatjana saate kasutada dünaamilist pea või kõrvaklappe, mille nimipinge on 8 oomi. FM-обширная мощность на 0,5 Вт.

FM-вастувытья волуахела тöö кирджелдус TDA7000-ле

TDA7000 FM-вастувытья кооснеб каэстэралди место: FM-туунерист и мадала сагедусега выймендист.FM-tuuneri ahela keskmes на TDA7000 kiip, мисс sisaldab täielikult funktsionaalset raadiovastuvõttu moodulit, alates антенни väljundist madala sagedusega heliväljundisse.

FM-Wastuvõtja tee:

• Vibratsiooni sisend ahel, millel on Wastuvõetud raadiojaama sagedus;
• Valitav lokaalne ostsillaator, mille kaudu otsitakse raadiojaama;
• Segisti, mis filtererib soovitud raadiosignaali häirete sizes;
• Sageduse детектор, mis tuvastab signalaali FM-kandjast;
• Pre-LF выйменди.

TDA7000 kiip ei vaja suurt arvu väliseid raadioelemente. Soovitud jaamale häälestamise moodul koosneb kondensaatoritest C3, C4, varicap VD2 ja gaasihoovastikust L1. Konkreetse jaama häälestamine tuleneb vikerkaar VD2 pinge muutumisest, suurendades — muutuva takisti R2 takistuse vähendamist. Raadiosageduslike häirete mõju vähendamiseks raadiovastuvõtjale lisatakse ringkonnakohtule LC-ahel, mis koosneb indktiivsusest L2 ja kondensaatoritest C16, C17, C18.

Madalate sagedusmuundurite vooluahel on ehitatud DA2 kiipile (LM386N-1), mis on ühe kanaliga LP võimendi.HL1 LED-i valgustus näitab toitepinge olemasolu. Muutuva takisti R7 kasutatakse helitugevuse reguleerimiseks.

Lõpp-индуктивный параметр

Induktiivsus L1 on kinnitatud vasest traatvõrguga PEV 0,6 raami diameetriga 3 мм и sisaldab 5 pööret; L2 на kinnitatud sama traadi külge ja sisaldab 5 pööret 5 мм läbimõõduga raami külge.

FM-Wastuvõtja TDA7000

Induktiivsuse L1 pigistamisel ja dekompressioonil on vaja määrata sagedusala 64-108 MHz muutuva takisti R2 reguleerimisulatuse vahemikku, misain Wastutab raadi.Siis on soovitav seda spiraali kinnitada, näiteks tilgutada paar tilka parafiini. Induktiivsus L2 вастутаб jaamade usaldusväärse вастувõтмисе eest, mis asuvad piirkonna servades.

VHF (FM) обширная риба

Tahaksin juhtida teie tähelepanu raadiovastuvõtja disainile, mis põhineb UHV-IP-2 lambipesul ja isevalmistatud UPCHZil 6F1P-lambil. Sellele VHF-i plokile ja sellele tuginevale raadiovastuvõtjale on pühendatud palju artikleid. Järgnevalt на плоской поверхности UKV-IP-2 ja UHV-IP-2A põhimõttelized skemid.VHF-IP-2 плоки скемаатилин ским 6Н3П радиолампил.

Mitu versiooni vooluringide skeemide ehitamiseks CB (AM) ja VHF (FM) raadiosagedusfunktsioonide raadiosaatja Wastuvõtmiseks, kasutades universalaalset LA1800 kiipi. LA1800 kiip на mõeldud AM / FM raadiosaadete broaduvõtja lülitamiseks. Киипи осана на FM-тракте.

Kuidas valmistada omatehtud VHF FM (FM) raadiovastuvõtjat nelja transistoriga, mille toitepinge on 9 V, minimaalselt vähe elektrooniliste komponentidega vooluahelat.Палюдес утверждает на juhtmega raadioülekanne juba olemas. Selle tulemusel на kasutaja valjuhääldid.

Vastuvõtja on konstrueeritud selleks, et Wastu võtta sagedusalas 88-108 MHz edastatavaid analoogjaamu, mis on ehitatud spetsiaalsetes mikroskeemides. Vastuvõtt ainult monofoonilises režiimis. Tihtimiskaaludel ei oleastuvõtjat. Сеадистамин toimub kahe nupuga RUN ja RESET.

Valmistatud valjuhääldi VHF raadiovastuvõtja skemaatiline skeem kahele transistorile KT315. Kuni viimase ajani auditeeriti FM VHF raadiojaamu ainult superheteroodiinide vastuvõtjate abil.Ja raadioamatöörid kasutasid traditsioonilisi tööstuslikke lülituslahendusi.

Lihtsa VHF обширная база на TDA7088T kiibiga tarkvarakomplekt elektroonikaseadmete sisestamiseks, jaama digitaalseks häälestamiseks. Seda moodulit saab sisse lülitada näiteks aktiivse arvuti akustilise süsteemi või vana AM-Wastuvõtja, isegi lambi toru, nii et seda saab Wastu võtta.

Lihtsa VHF raadiovastuvõtja skeem koduseks 65,8-74 MHz ja uued 88-108 MHz sagedusribad koos elektroonilise häälestamisega.Suhteliselt hiljuti oli meie riigis laialdaselt välja arendatud raadiosaadete võrgustik abonendi valjuhäälditega. Täna raadio kuulajad annavad.

Kuidas muuta vana kolme programmi valjuhääldi ilma raadiovõrgust või kuidas siseneda VHF FM-le 70-ndate antiiksete transistoride vastuvõtjale? Siin kirjeldatakse väga lihtsat ja väikese suurusega VHF FM-moodulit, mis on VHF-i FM broaduvõtja täielik raadioülekanne.

Vastuvõtja töötab VHF-sagedusalas 144–146 МГц. Mõnevõrra ebatavaline vorm on kontuurid, mis töötavad sagedustel üle 100 MHz.См. На veerandlaine resonaator, mis on lühem kui mahtuvus, mõõtu vähendamiseks kaardus.

Tänapäeva linna, küllastunud elektritööstuses, erinevat tüüpi transport, palju kodumasinaid, on kõrgel tasemel impulss müra, takistab vastuvõtu saatejaamade kohta pikk ja keskmudise vahemik.

Универсальный FM FM вастувытья (70–150 МГц)

Mitu aastat tagasi, enne autori ülesanne luua miniatuurne mobiilne ühe kanaligaastuvõtja suudab timmitavaks laias sagedusalas ja võtõiiüüuse FM

Uuring tehnilise kirjelduse JA eksperimenteerimise Ühel kiibil FM vastuvõtja põhineb K174HA34 JMS, tekkis täielik ebaõnnestumine viimasega kasutada suuremates struktuurid — Madal tundlikkus JA selektiivsus, võimetus kontrollida ribalaius, problemaatilised kasutada väliseid ostsillaatori stabiilsust JNE Autor SIIS vaatasin Peaaegu kõik Ajakirjad «Радио» JA «Raadioamatööri «eelmiste aastate, lootes leida midagi gotovoe.K Kahjuks ootuspäraselt midagi valmis ei leitud. Kuid suurimat huvi põhjustasid konstruktsioonid [5,8,9].Peale selle optimaalne ülesehitus kujul tundus — ja raadiosagedussaatjat kuni [9], IF ja Detektor [5] ja HPF ja ULF järgi [8]. Samal ajal oli ehitamine üsna tülikas.

Otsingu järgmine etapp oli ülevaade kiipide tootjate veebisaitidest. См. Оли сиин, автор leidis MOTOROLA veebisaidil [13] вастувытя скеми, мисс сисалдас тегеликульт кыйики eespool nimetatud konstruktsioonide ideid. Selle Wastuvõtja Skeem Koos Väiksemate dorisovkami Ja Välja Arvatud selgesõnaline «ляпы» на näidatud joonisel.

Eespool toodud skeemi loominguliselt töödeldes rakendas autor selle järgmise Versiooni (joonis 2). Vastuvõtjate skeem on konstrueeritud, võttes arvesse soovitusi [13] ja teisi kirjandusloendis loetletud ja loetlemata konstruktsioone ning teooriat, mida on kirjeldatud artiklis [1].

Väärib märkimist, et Universaalne, tõenäoliselt mitte päris õige mõiste. Selle asemel saabastuvõtjat nimetada aluseks. Disain muudab sagedussüntesaatori ja teise sagedusmuunduri lisamise hõlpsaks, muutes selle korralikuks ühendatud Wastuvõtjaks.Nende küsimustega üksikasjalikumalt tutvumiseks soovitan laadida vajalikku dokumentatsiooni alla MOTOROLA veebisaidilt [11, 12, 13]. Muide, ma pean silmas, et kitsasribaastuvõtjat saab teha ilma teise sagedusmuundurita, nagu arutatakse hiljem.

Vastuvõtja saab ümber ehitada vahemikus 70 куни 150 МГц ilma trimmelementide väärtusi muutmata. Vastuvõtja reaalne tundlikkus на зондах 0,3 мкВ. Toitepinge на 9 V. Tuleb märkida, и MC3362 toitepinge на 2 куни 7 Volti и MC34119 на 2-12 Volti.Seepärast töötab MC3362 pingeregulaatori 78L06 abil, mille väljundpinge на 6 вольт.

Vastuvõtja sisendfaas на Валмистатуд Ваставальт traditsioonilisele Resonantsskeemile. Antenni A1 signal sidestusringi L1 kaudu siseneb sisend ahelasse L2. Антенны индуктивне сидуминовый полюс юхуслик; см. на странице ainus viis tagada erinevate antennanide ja laias sagedusribas [1, 6, 7] тавалин собитамин. Selleks, et vähendada L2 ahela sisselülitamise ahelaid ja Q-tegurit ning seega ribalaiust kitsendada ja suurendada selektiivsust, rakendatakse ahela mittetäielikku lülitamist.

Kasutatavaks elemendiks kasutatakse põlemis-transistorit KP307G. Селлел транзисторил на омадусте явастувыетавате мюрайндексите кхргус järsult. Samasugused omadused на двухзнотном KP350, kuid ta kardab staatilist elektrit väga ja nõuab ka teisi väravaid kõrvalekalde tegemiseks täiendavaid element. Kõik teised transistorid näitasid halvemaid tulemusi nii ampifikatsiooni kui ka müra osas.

Võimendatud signal ekstraheeritakse kontuuril L3, mis on ebajärjekindel põhjustel selline, et L2 on mittetäieliku kaasamise.Alustusest L3, kommunikatsiooniläbilasketi L4 kaudu läheb signaal segistile. См. Ским тагаб UHF-i ja segisti minimaalse wастастикусе mõju, suurendab selektiivsust ja tagab maksimaalse vаставусе segisti sisendfaasile, mis teostatakse diferentsiahelatses.

Võrdussagedus siseneb segisti sisemisest heterodüünist. Heterodiini tugielemendid на C7L5 ja sisseehitatud varikaps-maatriks, muutes pinget, mille juures takisti R6, vähese sageduse häälestamist. Резистор R5 на лодуд «венитамисекс».Põhimõtteliselt saab R5, R6 ja C6 elimineerida, ühendades MC3362 23 jalaga positiivse traadi ja kohandades element C7 ja L5. Alates 20. jalast saab LO-signaali toita sagedussüntesaatorile ja juhtpinge tuleb sel juhul 23 jalga alla suruda.

Mitmekülgne signaali sagedus 6,5 MHz (kuid võib olla 10,7 MHz ja 5,5 MHz kontrollitakse seda) pakutakse välja filtererida samanimelised Z1 ja edasi, mööda esimese IF võimendi ja edasi.

Kuna faasidetektori kaudu HPF kohta S13R9 pakkudes cut sagedustel üle 5 kHz [2,3], signaali söödetakse LF võimendi konfigureeritud sildlülitus kiibil MC34119.Erinevalt 174 seeria võimendi на märkimisväärne tõus, kõrge vastupidavus iseärritumine, madal müratase, kõrge efektiivsusega ja väga väike kogus väliseid komponente. Väljundvõimsus 20 oomi juures on umbes 0,2 W.

Kui vastuvõtjat kasutatakse lairibaühenduse saatmisel, soovitame muuta C13R9 väärtusi soovituste põhjal [2, 3] võü jätta see.

Osad ja ehitus. Kahjuks ei võetud Wastuvõtja Versiooni «в штучной упаковке» версии. Esiteks, seda ei olnud vaja, ja teiseks, автор на pigem rohkem huvitatud «tunnetuse ja loomingu» protsessist, mitte «kammimise ja köniinsä».Seetõttu peab trükkplaati, mis soovib seda konstruktsiooni korrata, tuleb iseenesest kasvatada. Muide, seda tuleb teha ka pildi juuresolekul, sest tihti pole element, mida autor kasutas. Ja süsteem on üsna lihtne, nii et sellega ei tohiks olla mingeid raskusi.

Autori poolt kasutatav arendusplaat on mõõtmetega 100×30 мм. я на валмистатуд кахэпулсест фоолиумкаттега клааскиуст, паксусега 1,5 мм. Kõik osad paiknevad prindikandjate küljel (авасид полюс важа пуурида) ja teist külge kasutatakse ekraanina.Ma ei saa öelda, kui palju см. Наверху. Mul on kahtlus, и см. Aitab kaasa suurepäraste konteinerite välimusele. Kui vaatate tööstuslikke VHF- ja DMV-plokke, siis kõik need mõnel põhjusel on valmistatud ühekülgsele fooliumile. Takistid, kondensaatorid ja elektrolüütkondensaatorid võivad olla mistahes tüüpi. Trim kondensaatorid nagu pihuarvutid, kuid seal võib olla ka teisi. Takisti R6 на soovitav kasutada mitme pöördega. Sageduse Detektori LC-ahel võetakse imorditud vastuvõtjast (hiina) ja peab olema rohelise või sinise värvusega.Продам воолуахела mahtuvus sagedusel 10,7 МГц на 90 пФ. Ярлыкулт на сагедусеге 6,5 МГц важен для махтувуст Ca = 150 пФ и тäиендават махтувуст 250 пФ на значении сагедусвахемикус 5,5 МГц [14]

Кераамилиновый фильтр Z1 выиб olla mis tahes tüüpi. Kuigi kiip на kavandatud väljundvõimendiks 300 oomi (10,7 MHz jaoks) и 1,5 kom sisendis (455 kHz). Kuid kõik filterrid töötavad hästi. On vaja ainult märkida, et filter on erinevad isegi ühe sageduse jaoks ja neil on erinevad ribalaiused, mis on kusagil 10-20% töösagedusest ja seetõttu on valikulisus erinev.Lisaks sagedustele 6,5 MHz и 5,5 MHz, lisaks sagedusribadele ka filterid (tagasilükkamine). Tavaliselt tähistatakse neid ühe punktiga ja ribapunkti kahe punktiga.

Индуктиивсусруллидель L2, L3, L5 на sama disain. Neid keritud tugikude 5 мм läbimõõduga (näiteks toesed kasutatakse televiisorite SKD ja SCM 3 ja 4 põlvkonda), hõbetatud traadist 0,7 мм и ига на 5 курвид. Керме пиккус на 6 мм. Rullid on paigutatud vertikaalselt. Сювику видит на руллиде. Латунь töötab diapasooni ülaosas (140 МГц) või ferromagnetiline, mis töötab diapasooni alumises osas (70 МГц).L1-liitmikul на 4 pööret (pöörde pööramiseks), PEL-traat 0,3 ülemises otsas L2. L4 liitmikul on 2 pööret pöörde pööramine PEL 0,3 juhtmega ülemise otsaku L3 juures. L2 ja L3 taganemine toimub keskelt.

Кыйк ахелад арвутати, касутадес яргмиси каалутлуси [14]. mähis pikkus — 6 мм, keerdude arv on üle 5 + 1 (täiendav mähis arvestab pikkus kraanide ja indktiivsuse radade), kerimisdiameetrit 5,5 мм (0,5 мм kaaluda lõtvus mähis). Pärast arvutamist saadakse L = 0,13 мкг. 108 МГц sageduseks häälestamiseks peaksid kondensaatori mahtuvus olema järgmine: C1 = C4 = 17 пФ.Ostsillaatori töötab allpool vastuvõetud sageduse ja täiendavalt ahelasse ühendatud varikapnaya maatriks minimaalselt umbes 5 pf, seega C5 = 19-5 = 14 pF.

Arvestuslikud tulemused peaaegu täielikult langesid praktikas, võttes arvesse 2-3 pF paigaldusvõimsust ja 2 pF-d sisaldavat allika äravoolu mahtuvust. (17-3 — 2 = 12 пФ. Просто посмотрите mahtuvuse ja C1 ja C4 на näidatud ..) Резерв гетеродюуниплокки сагедус — 140 МГц, я коос мессингистский судамику — 150 МГц.

Neile, kes soovivad kasutada vastuvõtja 144 MHz või kõrgem, salli vähendada pöörete arv mähised L2, L3, L5 kuni 4.Куй те каватсете касутада вастувытья куи лариба сааде, сиис соовитаме C13R9 муутусе вääртус пыхинеб соовитустел [2,3] выи кустутатуд см. Кетт üldiselt.

ULF-i seadistamine полюс ваялик. Võib olla vajalik valida R12 väärtus optilise võimenduse ja LF laineala jaoks vastavalt soovitusele [4]. PD seadistamiseks eemaldatakse piesofilter 19-й jalgast ja edastatakse sagedusega moduleeritud signal valitud IF-sagedusega. Näiteks олен касутануд тавалист кварцгенератор ваставальт трехточки, ühendatud jadamisi Varicap kvarts, moduleeriva tavalisse ZC generaatori ühel transistori kohta [2].Kohaliku ostsillaatori reguleerimiseks määratud vahemikku kasutasin ma sama RF-ostsillaatorit, muutes selle LC-ostsillaatoriks ja sama transistoriga RF-i. Генератор paikneb vastuvõtja kõrval, mis lülitab välja UHF (joodetud takisti R4) ja kondensaator C7 häälestatakse generaatori sagedusele. Seejärel ühendatakse UHF, mahtuvus C1 на минимальном уровне и L3, регулирующем конденсацию C4, сигнализирующем о максимальном значении helitugevusega. Seejärel ühendage антенна (длина 50-100 см) ja reguleerige kontuuri L2 kondensaator C1.Kontuuride lõplikku häälestamist teostavad tuuletõmbed. Kui UHF hakkab põnema L2 peenhäälestusega, soovitan jätta selle mõnevõrra nõrgemaks, Wastuvõetud sageduse kohal.

Mõned märkused. Määratud Wastuvõtja saab muuta kitsariba versiooni. Seda saab teha mitmel viisil:
1) Teise transformatsiooni lubamine. Seda ei ole raske teha vaadeldes joonisel Рис. Kvarts tuleb valida esimese kiirusfelli kõrgemal või madalamal 465 кГц. Соовитатав о том, что есть ЕСЛИ 10,7 МГц, и другие каналы селектиивсуст.LC-ahelat tuleb kasutada RF-транзисторы CB-DV-KB заменены. Imporditud (Hiina) kollase värviga Wastuvõtjate kontuuride kasutamine на проблематилине, сэст нил на sagedus 455 кГц ja sagedus 465 кГц или оле alati võimalik jõuda. Filterina Z2 (joonis 1) saate rakendada FP1P-024, FP1P1-60.1 või midagi sarnast;
2) On võimalik kasutada üht konversiooni ja kui me asendada Z1 (joon. 2) valmis FP1P1-307-18 kvarts filter sagedusega 10,7 MHz ja ribalaiusega 18 kHz ja väga suurte mõõtmetega või MCF-10,7-15 sagedusega ribalaiusega 15 кГц.Выберите фильтр, расположенный на высоте 15х10х10 мм.

Kuid selle valiku korral on tõsiseid проблема. Selle sisuks on see, et sagedus (faas) Detektori väljundpinge LF on väiksem, seda laiem on BH-ahela ribalaius ja seda väiksem on sageduse hälve. (См. Selgitab veelgi, miks kitsasriba FM puhul kasutatakse väikest IF-d). Seetõttu piisava hulga koguse saavutamiseks on vaja kitsendada LC-ahela ribalaiust (mis on väga raske) või paigaldada täiendava võimendi ULF ees. Я посмотрим на Мюра! On veel üks võimalus.LC asemel kasutage kvarts-resonaatorit 10,7 MHz-s, nagu seda mõista [5]. Siiski ei töötatud MS3362 selliseks rakenduseks ja autor seda ei kogenud. Neile, kes soovivad seda teha, soovitame kasutada MC13136-ga sarnast kiipi, kuid see on kavandatud musta auku kvartskristalli asemel LC-de jaoks. Lisaks на mõlemal võimalusel ühine puudus. Kitsa ribalaiusega kohalike ostsillaatorite sagedus muutub väga märgatavaks, st nõuab kas süntesaatorit või kvartsi stableiseerimist.

Teine tähelepanek.Vastuvõtjas (joonis 2) tegi autor kahekordse konversiooni, tehes esimese IF 10,7 MHz или 6,5 MHz. Tulemus oli masendav. Vastuvõtja vaevu sai raadiojaama võimsusega 1,5 кВт, через 2-3 км kaugusel. Ма ei andnud mikrokiibile muudatust, ma ei viinud läbi täiendavat uurimist.

Neile, кес тахавад вастувытья сууруст веельги вэхендада, соовитаме касутада MC3363-d, милел на транзисторе УВЧ-диапазона, самути мюрасуммутуссюстем. Kuid seda toodetakse ainult tasapinnalisel juhul, mis raskendab selle paigaldamist ja on palju kallim, umbes 200-250 rubla, 25 rubla eest MC3362.Sama on väärt ja MC34119.

Mõned järeldused. Эксперементирую антуд вастувытья, самути Хиина РФ и ИФ вастувытят плокид Уурали Инфориба-106, улица касутадес HF арененуд вастувытья и сыита тейстест и ваступиди, автор теги йэргмисе паари вастутис джэрелдас 1 вастулайт джэрелда (тэги йэргмисе паари вастутис джэрелда) BH ploki kvaliteedist ja on RF-plokist praktiliselt sõltumatu;
2) Fikseeritud valikufiltrid (FSS) IF-ühikutes on palju paremad kui piezoceramic ja isegi kvartsfiltrid, sest Isoleerige signal sagedusribas ja ärge kogu mööda koos kogu müra välja lõigatud.

Кирджандус.
1. Баркан В. Ф., Жданов В. К. Raadiovastuvõtjad.1972.
2. Бунимович С.Г., Яйленко Л.П. Amatöörfilmi ühemõõtmelise kommunikatsiooni tehnika., 1970.
3. Муравин В. Куулдеапараадид. Raadioamatööride abistamiseks. Küsimus 93, lk 42.
4. Григорьев Б. UZH транзисторы вастувытья Raadioamatööride abistamiseks, väljaanne 93, lk 73.
5. Беседин В. Amatöörraadio. Raadio 10, 1993, лк. 29.
6. Кирик О. Мелодия-106-стерео. Raadio 3, 1979, лк.
7.Хмарцев В. Всевольны раадиовастувытья. Raadio 8, 1974, лк.
8. Стасенко В. Автоде радиоям вахемикус 144–146 МГц. Radio Amateur 2, 1992, lk.20
9. Фролов Е., Доломанов В., Березкин Н. УКВ FM вастувытя 145 МГц. Raadio 3 1991, lk 22
10. Поляков В. Радио УКВ FM. Raadio 10, 1989, lk 30
11. Mikroskeemi MC3363 tehniline kirjeldus. Motorola veebisait.
12. Mikroskeemi MC3362 tehniline kirjeldus. Motorola veebisait.
13. Täiendavad märkused seoses МС3362, МС3363 rakendamisega.(AN980.PDF) Motorola veebisait.
14. Странный Д. Программа IBM PC-i, контуурид арвутамисекс.

Chmastuvõtjad mikroskeemidel

Meie veebisaidil sesaga.ru kogutakse teavet, et lahendada esimesel pilgul olevad olukorrad, mis tekivad või võivad tekkida teie igapäevases elus.
Kogu teave koosneb praktilistest nõuannetest ja näidetest konkreetse teema võimalike lahenduste kohta oma käes.
Me arendame järk-järgult, nii et uued osad või pealkirjad ilmuvad siis, kui materjalid on kirjutatud.
Õnne parim!

Teave sektsioonide kohta:

Kodu raadio — pühendatud amatöörraadiole. Siin kogutakse kõige huvitavamaid ja praktilisemaid maja seadmete skeeme. Plaanitakse raadioamatööride algajatele mõeldud elektroonika põhialuste artiklite seeria.

Электрооборудование — üksikasjalik installeerimine ja schemaatilised diagrammid seoses elektrotehnika on antud. Mõistate, et on aegu, mil te ei vaja elektrikut helistada. Enamik Proleeme Saate Ise Lahendada Ise.

Raadio ja elektrikute algajad — kogu teave jaotises on täielikult mõeldud algajatele elektrikutele ja raadioamatööjatele.

Satelliit — räägib satelliittelevisiooni ja Interneti kasutamise ja häälestamise põhimõttest

Arvuti — õpid, et see ei ole nii kohutav metsaline, ja et saate seda alati toime.

Me ise parandame — mõned näited kodumasinate remondist: kaugjuhtimispult, hiir, raua, tool jne.

Коду рецептид на «маитцев» оса и см. На täielikult pühendatud toiduvalmistamiseks.

Mitmesugust — suur osa, mis hõlmab mitmesuguseid teemasid. См. Ja hobid, hobid, näpunäited jne

Kasulikud triviaid — selles osas leiate kasulikke näpunäiteid, mis aitavad teil leibkonna проблема lahendada.

Home gamer — jaotis, mis on täielikult mõeldud arvutimängudele ja kõik, mis nendega на seotud.

Lugejate töö — jaotises avaldatakse artikleid, teoseid, retsepte, mänge, lugejate nõuandeid, mis on seotud koduelu teemaga.

Каллид куластаджад!
Sait sisaldab minu esimest raamatut elektrikondensaatorite kohta, mis on mõeldud algajatele raadioamatööjatele.

Ostes selle raamatu, Saate Wastata peaaegu kõigile hubarakudiaja esimeses etapis tekkivatele kondensaatoritega seotud küsimustele.

Каллид куластаджад!
Sait sisaldab minu teist raamatut magnetkäivitajate kohta.

Ostes seda raamatut, ei pea te enam magnetkäivitajate kohta teavet otsima. Kõik, mis nende hooldamiseks ja kasutamiseks на vajalik, leiate sellest raamatust.

Каллид куластаджад!
Печать oli kolmas video artikkel Sudoku lahendamiseks. Видео näitab, kuidas lahendada keerulist Sudoku.

Каллид куластаджад!
Vahetereeli klipp, skeem ja ühendus on avaldatud. Видео täiendab mõlemat artikli osa.

VHF FM-Wastuvõtja SHA1619M-s

Kiipi CXA1619M abil saate selle ühe kiibiga teha ainult valjuhääldist VHF FM-обширный. SCA1619M osana — FM-раджа вастувытмин, радиозид AM вастувытмин, электроонилин хелитугевус, выимсусвыйменди 3-х часовой коос вäльюндвыймусега 0,4 Вт 8-слойный кормуз корраль светодио дный-ламповый индикатор.
Vastuvõtja vooluring on näidatud joonisel.

Alates mudeli seda iseloomustab see, et AM tee ei kasutata (см. На oluliselt lihtsustatud skeem) ja selle jaama tuning abil Varikappidevahelised (малли — üksus muutuja kondensaatorid).AM / FM-režiimid по длине, muutes pinge taset pin 15. AM-i jaoks peaks см. Tihvt olema suletud tavaliseks miinuseks ning FM-ga ühendage см. Kondensaatoriga.
Antenni signalläheb otse URI sisendisse, ilma sisend- või filtereta. См. На Wastuolus tavapärase skeemiga, kuid см. Võimaldab skeemi lihtsustada ilma Parameetreid oluliselt halvendamata. URF-i väljundis on kontuur L1-C16-C4-VD1 sisse lülitatud, mis jaamas häälestatavana rekonstrueerib varicap VD1. См. Ahel mängib sisendiringi rolli.
Hirordiini kontuur — L2-C17-C5-VD2, реконструэритакс варикаги VD2 abil.
Тюнинг-орел на muutuv takisti R11, mis muudab pööratud pinget varikapsel. Reguleerimiseks kasutatakse stabiilset pinget, mis on võetud pistikust 8, mis on saadud kiibi sisemisest стабилизатор. Sama väljundiga (8) rakendatakse R1 elektroonilise helitugevuse regulaatorile pinget.
LO häälestussagedus genereerib konstantse häälestussignaali pinge 21. pessa. AFCG kiirus sõltub C19 kondensaatori mahtuvusest.Väljalülitustakisti R4 kaudu rakendatav häälestuspinge rakendatakse mikroskeemi sisemisele varikale (pinge 6 abil). Heterodyneahelaga см. Varikapp ühendatud kondensaatoriga C18. Комплект конденсатори mahtuvus sõltub APHG püüdmis- ja säilitusribast
Kompleksne IF signal eraldatakse pin 14 и läheb пьезокерамика FPZ Z1. Сагедусмуундури коормус на такисти R5.
Võimendi piiraja IF, — контакт 17 шт. Резистор R6 на ваялик, который продается отдельно, пьезофильтри вялюндвыймендига.
Sageduse детекторов резонансного элемента на Z2-резонаторе, см. Peab olema sama sagedusega nagu FPD.
Peenhäälestusindikaator на светодиодах HL1. Toitepinge võib olla 2,5 kuni 7,5 V
Rullid L1 ja L2 on raamita ning sisaldavad Wastavalt 6 ja 8 pööret 87,5-108 MHz ulatuses. Rullide siseläbimõõt на 3 мм. Ruumis peaksid need olema üksteisega risti.
Kiip SHA1619M на valmistatud tüüp DIP-28. Выберите версию CXA1619S в пакете SOP-30. Терминальный ваставус (CXA1619M / CXA1619S). 1/1, 2/3, 3/4. 4/5, 6/7. 8/9. 10/11. 11/12. 12/13. 13/14, 15/16, 16/17, 17/18, 18/19, 19/20, 20/21, 21/22, 22/23, 23/24, 24/25.25/26, 26/27. 28/29. CXA1619S получил терминал 2 и 30 на ühendatud tavalise miinusga.

Ivanov A, raadiokujundaja 10-2007

Digitaalse skaala stereokõlar

Kavandatud skeem on ette nähtud digitaalse skaala valjuhääldi stereoaparaadi monteerimiseks, misibmadeerimiseks, misibamatus võadab, разное количество FM-радиостанций. Vastuvõtjal на Wastuvõetud jaamade jaoks viis fikseeritud seadistust ja äratuskella sisseehitatud kell. Vastuvõtjat iseloomustab kõrge tundlikkus, lihtsus ja head omadused, ei sisalda nappide üksikasju.

Stereo-Wastuvõtja põhimõte

Joonisel on kujutatud Wastuvõtja elektriline skemaatiline diagramm. Vastuvõtja põhineb DA1 TDA7021 kiipil, mis on ühe sagedusmuunduriga superheterodüün ja madala vahesagedusega (IF). Integraallülitusega sisaldab kõrgsageduslik võimendist, mikser, kohaliku ostsillaatori, mis on Vahesagedusvõimendi, piirates võimendi, FM Detektor, summutamisel seade (BSHN) ja puhvervõimendi 3 tundi. DA2 TDA7040 кииибил на стереокодере Piloottooniga. Audiosageduse helivõimendina kasutatakse kiip DA3 K174UN23.Digitaalne skaala ja elektrooniline kell on valmistatud kiipiga DA4 SC3610 LCD ekraaniga.
Антенны сигнальные устройства типа UHF-i, другие конденсаторные антенны C15 на транзисторах VT2 KT368. Микроскеми видит: olevasse mikserisse suunatakse võimendatud kõrgsageduslik signaal ja kohalik ostsillaatori signal, mille ahel on индуктор L1, varicap VD1 ja kondensaator C3.
Vahesagedussignaal (70 кГц) väljund segistist eraldatakse ribapääsfiltrite, неправильно корректировать элемент на конденсаторид C5 и C6 ning на sisendiks piiraja-võimendi.Võimendatud ja piiratud IF-signal kantakse FM Detektorisse. Demoduleeritud signalaali lastakse läbi madalpääsfilter korrektuur välimise elemendi, mis on kondensaatori C1 juhitakse BSHN seade, mille töörežiimi saab reguleerida muutes mahtuvus kondensaator C2.
Seadme väljundist saadetakse puhvri võimendisse BSHN-i helisignaal. C7-blokeerivate kondensaatorite ühendus suurendab 3-tunnise väljundpinge ja puhvervõimendi stabiilsemat toimimist. Интегрированная стереосистема (CBS) позволяет использовать DA1 TDA7021 с исправлением ошибок C12, R10, имеет большую точность и качество звука и канал, сисестатаксе стереодекодер, неправильно на Kokku TDA70 DA70 чип.
Takisti R11 määrab võrdlusgeneraatori töörežiimi, mille välismõõdud на R12, C13, C14. Kohalolekul CMP väljundahelate DA1 TDA7021 pinge DA2 TDA7040 IC kahaneb väljundsignaali, sulgedes EM3 ​​transistori ja Dioodlambi VD2. Цифровой сигнал DA2 TDA7040 может использоваться для просмотра каналов с фильтрами C16. C19 saadetakse helisageduse helivõimendi vasavatele sisenditele, mis on ühendatud kiipiga DA3 K174UN23. Vasak- ja parempoolsete kanalite ampifitseeritud signalaalid suunatakse dünaamilistele peadadele BA1 ja BA2.
Тулев сигнал осциллаатора варикаппи VD1 на сисендикс RF выимендить транзисторы VT1 и продавать его с помощью цифрового сигнала, не имеющего отношения к DA4 SC3610. ZQ1, R18, R19, C24, C25, C26 — цифровая версия DA4 SC3610 referentsgenera välised elemendid.
Kui Wastuvõtja on välja lülitatud, töötab see kiip kella režiimis ja sisse lülitatud — digitaalse skaala režiimis. См. Saavutatakse, rakendades toitepinget läbi takisti R17 kiipiga DA4 SC3610. Selle kiibi terminalist 28 läheb häireseade transistorile VT4, mille koormus on gaasihoovastik L2 и пьезокерамический эхолот ZQ2.

Stereo häälestamine

Fikseeritud määrangut valib lüliti SA1, mis ühendab DA1 TDA7021 kiibi ostsillaatori ühe viiest muutuva takistiga. Iga kanali häälestamine toimub varieeruva takisti abil, mis varitseb juhtpaneeli. Selle pinge mõju all muutub varikaka mahtuvus, mis viib lokaalsete ostsillaatorite ahelaga резонансные сообщения muutumiseni ja Wastuvõtja häälestab raadiojaamale. Стерео dekoodri seadistamine seisneb R11 takisti määramises raadiojaama vastuvõtmisel parima kanalite eraldamisel.Helitugevust reguleeritakse kahe kanaliga ühe muutuva takisti R14 abil. См. Lõpetab vastuvõtja häälestamise.
TDA7021 kiipi saab assendada koduse analoogiga K174XA34. K174UN23 kiibi asemel sobib mõni madalpinge S-phonic võimsusvõimendus, kuid sobiva lülitusahela abil. KT368 transistorit saab assendada mõne madala müratasemega RF-transistoriga, mille sagedus на vähemalt 600 МГц. KT315 транзистор сааб асендада мыне мадала сагедусега транзисторига. Varikap VD1 — KB109, KB132 või mõni muu sarnane, mis katab täielikult vahemikku 65-100 МГц.Dioodid KD503 asemel võivad olla KD522 ja teised. Dünaamilisi pead saab kasutada igasuguse takistusega 4,8 oomi. Vastuvõtjas püotsüüdet saab kasutada ZP-1, ZP-3 või imporditud. Võimsusel Wastuvõtuseadme kasutades стабилизационная высота toitepinge 6 Применение kohta Stabiliseerimata toide ei ole Wastuvõetav, kuna см. На «поплавке» häälestamist sagedusega. Кварц-резонаторикс ZQ1 собиб сагедус 32768 Гц ükskõik milline tunni pikkune kvarts. Mähis L1 sisaldab 4 mähis traadid 3. PEV 0,6 мм läbimõõduga haava raamile 5 мм läbimõõduga messingist või ferriidist interlinear.Induktiivsuse indikaatori väärtus L2 valitakse Wastavalt pieso-radiaatori heli maksimaalsele helitugevusele. Kella haldamiseks kasutage viit nuppu: SA2 — lülitage kell; SA3 — kõneaja määramine; SA4 — praeguse aja seadmine; SA5 — минутит корригеримин; SA6 — келла регулеримин.
Kui digitaalkaala DA4 SC3610 ja LCD-ekraan puudub, siis ei saa neid stereostuvõtja ahelates kasutada. Kuid ta kaotab продал teenindusfunktsioonid digitaalsuurena ja äratuskellaga elektrooniline kell.

Chm vastuvõtjad mikroskeemidel

RDA5807 jaoks kolm VHFastuvõtjat

Tähelepanu palun! Märgiste lisamise järjekord on tähtis! Alustage kõige tähtsama lisamisega.Võimalusel kasutage olemasolevaid silte

Автор: ntv, [адрес электронной почты защищен]
Avaldatud 14.9.2015.
Loodud CotoRed’i abiga.

RDA5807FP на uue põlvkonna integrerate raadiovastuvõtja, ühe kiibi, täielikult integreitude süntesaator, IF-selektiivsus, RDS / RBDS и MPX dekooder — FM-raadio tuuner, стерео. Tuuner on loodud CMOS-i tehnoloogiaga, toetab I2S-i audio-andmeside liidese digitaalset liidest ja vajab minimaalset arvu väliseid komponente. SOP16 puhul.Täielikult ilma väliste seadistustega. Kõik см. Muudab portatiivsete seadmete jaoks väga atraktiivseks. RDA5807FP-l на võimas digitaalheli protsessor, mis võimaldab saada optimaalset kvaliteetset heli mitmesugustes Wastuvõtutingimustes.

1. Lihtne VHF FM (FM) вастувытья 76-108 МГц 10 osast

Выход — 3 … 5 В (liitiumaku 3,7 В).
Praeguseks tarbimiseks на ekraaniga 30 mA, ilma ekraanita 20 mA.
Микроконтроллер на PIC12F675.
FM-тюнер — RDA5807FP.
Näidik — экраан на 0,96 толли, 128×64 пикслит SSD1306-l.
Jaama häälestamine — automaatne otsing üles ja alla nuppudega.
Helitugevuse reguleerimine — саммхаавал (+ kõrvaklappide juhtimine).
Антенна — kõrvaklappide juhe.
Kõrvaklapid — меньше, чем нужно Defender Bravo HN-003G такистус 36 oomi.

Туунери сидумисекс на важном квартале-ресонааторит, мейе пухул тавалист келлат сагедусега 32768 Гц. Auto tuvastatud jaam salvestatakse mikrokontrolleri mällu ja laaditakse peale toidet.

Vastuvõtja võib töötada ilma ekraanita, mis lihtsustab disaini.Regulaatoril SSD1306 kasutatakse graafilist ekraani resolutsiooniga 128×64 пикслит, неправильный rakendab erinevaid ühendusliideseid. Meie kuva на I2C-liides, millel на iseloomulik nelja pinusega pistik GND, VCC, CSL, SDA read (vt allpool fotot). Ekraanil на компоненте U2 — регулятор напряжения 3,3 В, мис võimaldab teil korraldada elektrit laias valikus.

Интернет-сайты, которые можно найти в сети — 0,96 «I2C IIC-seeria 128X64 OLED-LCD-LED ekraan.Mul pole helitugevuse nuppu, sest kõrvaklappide juhe on helitugevuse regulaator, mis on mugavam reguleerida helitugevust.

2. Taskuraadiovastuvõtja «Druzhok» FM 76-108 MHz

Vana transistori vastuvõtja «Druzhok» puhul on kokku pandud uus VHF FM (FM) distuvõtja 76-108 MHz. Туунери микроскеем на RDA5807. Näidik neljakohalise seitsmeliigilise LED indikaatori jaoks. Võimsus laias valikus pingedes. Praegune tarbimine на 20 мА. Kõlari heli на 0,5Вт.

Toide saab lihtsustada, muutes konverteri vooluahelast MC33063 (ristlõikega purunenud elektriliinide ahel).Ilma konverterita ei tarnita piisavalt 3V või kahe sõrmega patareisid 1,5 V. Kava saab veelgi lihtsustada, eemaldades kuvari sõlme —astuvõtja töötab.

Vahendite automaatne otsing jaamadest on realiseeritud. Pärast otsingu lõpulejõudmist kuvatakse sagedus 2-3 sekundit ja siis energiat säästmiseks lülitub ekraan välja. Sarnaselt lülitub ekraan pärast helitugevuse reguleerimist välja. 15 taseme helitugevus koos tähiste GR.HX kuvamisega. Viimane leitud asukoht on salvestatud vastuvõtja mällu ja laaditakse peale toidet.

Plaadi suurus sobib korpuse mõõtmetega.

3. Лампа на УКВ-диапазоне IN-12 kellaga

Келла Вастувытья töötab vahemikus FM УКВ (FM) 76–108 МГц. Sageduse reguleerimine käsitsi ja automaatrežiimis (automaatne otsing). Aeg kuvatakse 24 formaadis. Vastuvõetud signalaali tase (RSSI) tähistatakse dial indikaatoril. Стерео выйменди 2х8Вт. Statsionaarne võimsus 220V.

См. На lihtne vastuvõtja koos vanade ja kaasaegsete komponentide kombinatsiooniga. Näiduse korral kasutatakse IN-12B tüüpi gaaslahenduslampe (võib kasutada muid laternaid).Disain võimaldab teil kergesti kohandada töörežiimi kõrva ja silma abil.

Oluline! Võimendi kasutamiseks vajate vooluallikat, mille vool on 1,5-2 A. Kompaktsuse jaoks kasutatakse RS-25-12 (keskmise koormusega) toitemoodulit, kuid kõrgete hindadega silmas pidades saate midagi muud peale võtta. Juhtpaneel Annab raudtetraktori juhtumile dioodi silla jaoks maandumiskoha.

Lampide võimsuseks на MC34063 jaoks sisseehitatud muundur. Trimmeriga 5K seadisime 160-175V muunduri väljundpinge (ламбид IN-12B).

Mikroimõõturi ahelas muutuv takisti reguleerib voolu (noolede läbipainde nurk). Микроамперметр выиб olla teise vooluga (куни 1 мА). Mikrolaineahju ei saa üldse seada, kui disain ei sobi korpusesse.

Helitugevuse takistor helitugevuse juhtseadmes määrab maksimaalse helitugevuse (väga korraliku helitugevuse). Muutuja takisti võib olla erineval määral (+/- 50%), kuid см. На soovitav lineaarse karakteristikuga (mitte logaritmiline). Võimendi TDA7057AQ на paigaldatud radiaatorisse.

Kella seadistamine Käsirežiimis kasuta sagedusi 108,1 MHz sageduse määramiseks nuppudele, seejärel lülitage automaatrežiimiks ja kasutage aja seadmiseks nuppe. Pärast seadistamist lülitume sagedusele 108,1 MHz käsirežiimile.

Enamik aega indikaator näitab hetke aega. 30.-35. Секундист kuvatakse praegune sagedus. Kaudselt saab lampide heledust (ja vooluhulka) reguleerida pingemuunduri häälestussignaali takisti abil.

Meie näites kasutatakse G748 keha (225x165x65 мм).Ава мустрид на lisatud * .spl7 formaadis. Nupud KM1-1 (PKN6-1), lülituslüliti MT1 (mul on üks lüliti ilma funktsioonita, saate sisse lülitada). Mõõtemuundur helitugevuse S16KN1 ja selle jaoks käepide-krutilka 41026-1 (D45.1mm, haruga 6mm koos korteriga). Pane paari kõlarid kehas peetakse ebaotstarbekaks, panin JVC CS-J410X (vaja eluaseme suurusjärku kõrgem ja tugevam see) + oli suurepärane võrku вентилятор. Телескоопантенн коос BNC пистикуга AST-24 D7mm S7 150-650mm + корпус оса. Ühendus 220V (пара) AC-11-seadmel, 2 tihvtid, kinnituskruvid + tüüpjuhe.

Vastuvõtja kella on monteeritud kahe lauale, mis on ühendatud lintkaabli abil.

Pööra tähelepanu — näidikuplokil on pistikute kammid monteeritud radade küljele. Juhtpaneel, nagu näiteks ahel, näib esmapilgul keeruline, kuid tegelikult on kõik tagaveerandi komponendid arusaamatud. Plaat on valmistatud tulevikku silmas pidades (kaugjuhtimispuldi ja temperatuuriandur), mida rakendatakse hiljem. Kavandatud skeemis saab mikrokontrolleri programmeerida в цепи. Mikrokontrolleri valik tehakse PIС16F876A kasuks, см. На paremini juurdepääsetav ostmiseks ja seda saab vältida elementaarprogrammeerijatega (saadavaloleva tarkvaraga).Soovi korral võin ma kompileerida püsivara odavama PIC16F886 (ja seda saab kasutada ilma kvartsita 4 MHz).

Lihtne VHF FM вастувытья TDA2003 jaoks.

Виимастел аастатель на УКЗ-FM levialade ringlus kiirelt arenev (VHF-1 ja VHF-2). Raadimasõprade sea on väga populaarne lihtne VHF-raadiovastuvõtja, mis on ühendatud K174XA34 kiipidega,

K174XA42, KHA058, muud samalaadsed, mis mõistavad madala super vahesoodiagedusein. Amatöörraadioajakirjade lehed peaaegu kõik на raadiovastuvõtjate jaoks erinevad võimalused «пиместав».Laias müügis on olemas mitmesugused komplektid nende kiipide Wastuvõtjatele monteerimiseks. Ja hoolimata asjaolust, et kõik hoolsusega töötavad sellised vastuvõtjad väga keskpäraselt (над пуруставад, väljastavad madala sagedusega signaali, millel on «iseloomulikud» moonutused), siäen jõheleipadlus.

Selle artikli autor ilma tulemusteta on ammendanud nii möödunud aastatel kui ka kõige uuematest skeemidest ja erinevast kirjandusest pärit albumid, üritades leida nende mikrolülituste impojdudgidemele ravale.Selgub, et vaatamata «lääne» päritolule ei ole nad kodumaal teretulnud.

Võibolla sellist nõudlust meie raadioamatööride vahel selgitab ainult selle elemendi baasi Wastuvõtjate äärmuslik lihtsus. Paljud neist praktikas ei nõua mingeid kohandusi ega piirata elementide suhteline miinimum.

Kavandatud selles artiklis, lihtne FM.Автор teadlikult, montaaži ja seadistamiseastuvõtja ei kasutanud mõõteseadmete ja ringkonnakohtu ehitatud nii, et печать на vähemalt väliseid komponente. Selle tulemusena saadakse joonisel 1 kujutatud diagramm.

Nagu näha, ei ületa sisendielementide arv tüüpilist K174XA34 lisamise skeemi. Ja IF-i ühe vooluringi olemasolu, peate nõustuma minimaalse tasu hea heli. Tüüpilised raha TA2003R vahesagedus = 10,7 MHz, kuid kuna paljude raadio pezokeramicheskie puudub ribapääsfiltrite 6,5 MHz (või 5,5 MHz) audio rajad USTST tüüpi TV, selles skeemis, vahesagedusosas vitudi 6, 5,5 МГц .

Sisselülitus puudub (tavaliselt on sisendsignaali keskel hääälestatud konfigureerimata loop), eraldatakse антенни сигнал läbi eraldava kondensaatori C1 otse kiibi URI sisendisse. См. URI по резонансным каналам, см. Pannakse kontuurile l 1 С9 С2 vd 1, mis on häälestatud vahemikus üheaegselt heterodüüniga, kasutades varapap vd 1.

Heterodyne circuit SOC l 2 C4 vdut 2 ühendasamudatud 2 ühendatades vduta . Ülesanne elundite sooritab muuttakistiga r 1, kuid see võiks olla mõni muu allikas tugipingeks, mis võib varieeruda vahemikus 0.3B nagu mitme muutuva takistiga fikseeritud seade plokk või digitaalpinge süntesaator. Ringlusringi r 2 r 3 C 5 kasutatakse raadiosignaali ja konstantse pinge vahelise lahutamise vahel.

Sagedusmuunduri väljundist voolab ajami pinge läbi пьезокерамический фильтр z 1 IF võimendi sisendisse. Mikrolülituse sagedusdetektori faasinihke ringis reguleeritakse ahelat l 3 C7 IF-sageduseni 6,5 МГц (või 5,5 МГц). Seda lülitust saab sellel sagedusel asendada kvarts-resonaatoriga, kuid selle puudumise tõttu kasutatakse vaba müüki ahelat.Takisti r 4 vähendab selle ahela kvaliteeditegurit, et vähendada vastuvõetud signaali mittelineaarseid moonutusi.

Vastuvõtja saab kasutada pezokeramicheskie plastkestasid FP1P8-62-01 kolme-otsa (5,5 MHz) või FP1P8-62-02 (6,5 MHz) ja nende sobivaid filtermet metallic pakette, kuidus см.

Rullid l1 ja l2 ei sisalda raame, pikkusega 88-108 MHz, пиковое значение, необходимо sisaldama wаставальт 6 и 5 pööret. Нужен на киннитатуд 0,33 PEW-traaga puurvarda läbimõõduga 3 мм.Pärast klemmide mähkimist ja lõikamist eemaldatakse puurotsadest tulevad «vedrud» ja paigaldatakse pardal. Kui Wastuvõtjat on reguleeritud, muutub nende rullide индуктивсус nende kokkusurumise või venitamise teel.

Катушка l 3 на kinnitatud ferriitterõelale 2,8 мм läbimõõduga и 12 мм pikkusega (tavaline tuuner MC-ahelkonnast või TV 3-CCTV dekooder). См. Sisaldab 14 pööret 0,45 traati.

Varikapi KB109 võib asendada KB104 või KB121. Kiib TA2003P võib asendada TA8184P-ga, mis langeb kokku PIN-koodide ja omadustega.

Kõik osad, välja arvatud resistor r 1, on paigaldatud ühele väikese suurusega PCB-le, mis on valmistatud ühepoolsest fooliumiga kaetud klaaskiust. Lahtri mõõtmed на 50×33 мм.

Kohanda Kontrollin paigaldus, ühendada антенни sisendiga Wastuvõtuantenn, mis võib täita rolli juhtiv traat segment pikkus umbes üks meeter, samuti toidu ja 3-4,5 Igal UMZCH nagu transistorid ki174i lisi või. UMZCHi väljundis sisalduvas dünaamikas peaks olema kuulda väike hõivatus.Resistori r1 pöörlemise aeglaselt keerakeveduvõtja raadiojaamale häälestada. Kui see ei õnnestu veidi suruma või venitada pooli l 2. Pärast jaama kohandab pooli 3 l (õrnalt tõmmates tuum), nii et heli minimaalse moonutuse. Vajadusel keerake paralleelselt kondensaator C7 20-50 pF-ni.

Pärast seda häälestatakse teised bändi jaamad ja muudetakse индуктивсус l 2, seadis heterodüünikeering nii, et Wastuvõtja tööpiirkond katab kõik sagedusvahemikus 88-108 MHz töötavad jaötavad. Kui seda ei saa tundlikkuse puudumise tõttu teha, laiendage антенни mitu meetrit ja korrake heterodüünraua seadistust.

Seejärel häälestage vastuvõtja kõige nõrgemale jaamale, mis asub vahemiku keskosas, ja reguleerige sisendplaadi l 1 mähis nii, et tundlikkus oleks maksimaalne (sisendsignhendamine).

Pärast reguleerimist на kõik rullid fikseeritud epoksüliimiga.

Схемы кварцевых передатчиков на транзисторах. Передатчик с кварцевой стабилизацией частоты (радиоуправление). Аудиопередатчик своими руками (музыкальный передатчик)

Принципиальная схема

Использование сверхмощных приемников, полоса пропускания которых может быть сужена до значения активной ширины принимаемого сигнала принятого сигнала, позволяет значительно повысить наблюдаемость приемников и их чувствительность. .В результате ассортимент оборудования увеличивается без увеличения мощности передатчика.

Однако супергетеродинные приемники, полоса пропускания которых не превышает 10–12 кГц, требуют такой высокой стабильности передатчиков, при которой выходящая излучаемая частота будет превышать 5–10% ширины полосы. В абсолютном исчислении это 0,5–1,2 кГц. Следовательно, относительная нестабильность передатчиков в диапазоне 27–28 МГц не должна превышать 1,8–10 «5. Столь высокие требования могут обеспечить только генераторы, стабилизированные кварцем.

Выше уже отмечалось, что модуляция в задающем генераторе неуместна, поэтому передатчики получаются как минимум двухступенчатыми. На рис. 3.24 Показана схема такого передатчика, на котором Quartz ZQ1 работает на третьей механической гармонике. Резонатор включен между коллектором и базой транзистора, что, как показывает практика, позволяет сочетать простоту схемы с высокой надежностью ее работы даже с кварцем, имеющим низкую активность.Выходная мощность передатчика не превышает 10 МВт.

Необходимо учитывать, что кварцы, работающие на первой гармонике, производятся в основном до 20 МГц. Поскольку резонансная частота зависит от геометрических размеров кварцевой пластинки, то на более высоких частотах размеры настолько малы, что технологически сложно изготовить пластину с характеристиками

без бухели. По этой причине, если на кварцевый корпус подать частоту более 20 МГц, то он кварцевый, с большой вероятностью, гармонический.

Поскольку противоположные потенциалы должны собираться на противоположных пластинах, возбуждение возможно только на нечетных гармониках, обычно не выше седьмой. Чтобы такой кварц не заряжался на основной частоте, контур должен быть настроен на нужную гармонику. В рассматриваемой схеме этот контур состоит из индуктивности L1 и конденсатора С2.

На транзисторе VT2 реализован усилитель мощности, работающий в классном режиме в связи с отсутствием постоянного смещения на базе транзистора.Эмиттерная схема этого транзистора связана с электронным ключом VT2, управляемым на основе модулирующих импульсов с выхода энкодера. Антенна подключается к выходной цепи через удлинительную катушку L3. Частичное включение осуществляется через емкостной делитель C6C7, обеспечивающий режим согласования.

Детали и конструкция

Печатная плата изображена на рис. 3.25. Кварцевый резонатор ZQ1 используется на частоте 27,12 МГц. Подать заявку можно и довольно часто в 27.14 МГц. Катушка L1 представляет собой 24 витка провода диаметром 0,12-0,15, намотанного на резисторе МЛТ-0,5 сопротивлением не менее 100 кОм. L2 намотан на каркас диаметром 6 мм с обрезным сердечником из карбонильного железа и имеет 9 витков провода диаметром 0,5 мм.

Катушка расширения L3 представляет собой стандартный дроссель DM (DPM) до 5 мкГн. Все транзисторы могут иметь любой буквенный индекс, также возможна замена CT3102.

КОНДЕНСАТОРЫ Керамические типа км-5, км-6 или аналогичные.Антенна штыревая, длиной 40-60 см.

Настройка

Настройка сводится к установке сердечника L2 в такое положение, в котором обеспечивается максимум амплитуды выходных колебаний. Вход предварительной модуляции подключен к плюсу источника питания. Амплитуда контролируется осциллографом, как описано в предыдущих параграфах. Между основанием VT1 и корпусом на схеме пунктиром изображен конденсатор (место для него предусмотрено). Если генератор не самовозбуждающийся (из-за малой активности кварца), в это место следует впаять конденсатор, подхватив его в диапазоне 120-180 пФ до максимума выходных колебаний.При отсутствии этих кварцев можно попробовать установить резонаторы на частоту, в три раза меньше требуемой (9.04-9.046). Передатчик уверенно работает при понижении напряжения питания до 5 В.

Принципиальная схема самодельного радиопередатчика УКВ диапазона с кварцевой стабилизацией частоты построена на трех транзисторах.

Принципиальная схема

Принципиальная схема передатчика радиомикрофона приведена на рис. 1. Сигнал микрофона усиливается двухкаскадным усилителем ТПН на транзисторах VT1, VT2.Устанавливающий генератор выполнен на транзисторе VT3. Частотная модуляция несущей обеспечивается варикапом VD1.

Резисторы R5, R6 в базовой цепи транзистора генератора определяют его режим постоянного тока. Конденсатор С7 задает необходимый режим генерации, обеспечивая положительную обратную связь.

Емкость этого конденсатора нужно подбирать по максимальному току, потребляемому генератором, а затем резистором R5 выставить этот ток около 25 мА, так как с большим током транзистор VT3 работать не может.

Рис. 1. Принципиальная схема УКВ радиопередатчика с кварцевой стабилизацией частоты.

При настройке желательно в месте С7 включить подстроечный конденсатор емкостью 8 … 30 пФ, а резистор R5 — быстродействующий резистор компактирования на 100 ком.

Стабильность частоты генератора в основном зависит от напряжения питания. Для ее увеличения можно использовать стабилизатор напряжения до 6 … 9 В. Стабилизировать частоту генератора также можно иначе.

Если быть точным, то причина нестабильности несущей частоты кроется в колебаниях рабочей точки транзистора выходного каскада усилителя ЗЧ при изменении напряжения питания.

Положение этой рабочей точки определяет напряжение обратного смещения на варикапе VD1, то есть его исходную емкость, которая в конечном итоге изменится не только под действием звукового сигнала, но и при изменении напряжения питания.

Варикап включается последовательно с кварцем и с его помощью определяет частоту генератора. Следовательно, вы можете дополнить схему передатчика устройством, обеспечивающим постоянное напряжение смещения варикапа (рис. 2). Величину которого можно регулировать переменным резистором R1. Схема R2 VD1 представляет собой обычный параметрический стабилизатор. Кондуктор С1 обеспечивает постоянный ток каскадов.

Детали

При установке преобразователя применялись постоянные резисторы марки МЛТ-0,125, конденсаторы оксидные К50-16: КОНДОМАТОРЫ КОНТАМЕНТА КЕРАМИЧЕСКИЙ БЕТОН, например.. км.

Проходы L1 и L2 могут применяться стандартные, например, d-0,1, с индуктивностью 15 … 30 мкг или выполнены независимо. Для этого на резисторах МЛТ-0,5 доходит до сопротивления более 100 нужно перекрыть по всей длине 30 … 50 витков провода ПАЛ 0,1. Контур. Собор L3 намотан на каркас диаметром 5 мм и содержит 6 витков провода PAL 0.8.

На той же раме и на том же проводе ранена катушка L4. Его обмотка содержит 3 витка и расположена на расстоянии 1 мм от обмотки катушки L3.

Несколько слов об антенне. Для его изготовления используют отрезок 50-омного кабеля длиной 10-12 см, очищенный от изоляции и оплетки и вытаскивающий из него центральную жилу. Затем на передатчик установите гнездо разъема SP-50-74B, к которому крепится катушка L4 (антенный разъем). В штекере разъема фиксируется отрезок кабеля, обработанный описанным способом.

Теперь осталось прикрыть по всей длине отрез кабеля катушки до скрутки провода PAL 0.6 — антенна готова. Вам нужно только вставить вилку в гнездо антенного передатчика.

В качестве антенны можно использовать металлический стержень, как антенну длиной 30 … 50 см. При эксплуатации передатчика было замечено, что если во время передачи коснуться рукой общего провода, то мощность излучения передатчика увеличивается. Другими словами, тело оператора играет роль противовеса антенны. Если передатчик собран в пластиковом корпусе, можно предусмотреть такой противовес, соединяющий кусок длиной 1 м с общим проводом.

Рис. 2. Схема обеспечения неизменного напряжения смещения варикапа.

Если корпус металлический, то его необходимо подключить к общему проводу. Противовес в этом случае не нужен, так как его функции будет выполнять оператор, в руках которого находится передатчик. В качестве микрофона можно использовать любой маленький микрофон, кроме угольного.

Естественно, чувствительность приемника будет влиять на дальность связи.Построенный автором экземпляр передатчика при работе с радиольным приемником Сириус-311 с чувствительностью 30 мкВ / м обеспечил уверенное соединение на расстоянии около 50 м.

Печатная плата

Печатная плата радиомикрофона может быть изготовлена ​​по чертежу, изображенному на рис. 3, из двухстороннего фольгового стеклотекстолита толщиной 1 … 1,5 мм. На нем закреплены все детали, кроме микрофона, аккумулятора и переключателя SA1.

Плата рассчитана на установку постоянных резисторов МЛТ 0.125, конденсаторы керамические КМ (С1, С5) и КД (С6, С7), конденсаторы оксидные К53-1, К53-1А (С2, С3) и К53-5 (С4), малый кварцевый резонатор В герметичном металлическом корпусе ( приклеивается к доске в лежачем положении) и малогабаритные унифицированные дроссели ДМ-0,1.

Рис. 3. Печатная плата схемы УКВ радиопередатчика.

Фольга со стороны детали используется как общий провод и экран, выводы частей, которые должны быть подключены к общему проводу, припаиваются к соответствующему печатному проводнику, а экран из фольги.

С краев отверстий под все остальные выводы снимается фольга зенковочным сверлом примерно вдвое большего диаметра.

Принципиальная схема

Использование сверхметрогенных приемников, полоса пропускания которых может быть сужена до значения активной ширины принимаемого сигнала принятого сигнала, позволяет значительно повысить наблюдаемость приемников и их чувствительность. В результате ассортимент оборудования увеличивается без увеличения мощности передатчика.

Однако супергетеродинные приемники, полоса пропускания которых не превышает 10-12 кГц, требуют такой высокой стабильности передатчиков, у которых выходящая излучаемая частота будет превышать 5-10% ширины полосы. В абсолютном исчислении это 0,5–1,2 кГц. Следовательно, относительная нестабильность передатчиков в диапазоне 27–28 МГц не должна превышать 1,8–10 «5. Столь высокие требования могут предъявлять только генераторы, стабилизированные кварцем.

Выше уже отмечалось, что модуляция в задающем генераторе неуместна, поэтому передатчики получаются как минимум двухступенчатыми.На рис. 3.24 Показана схема такого передатчика, на котором Quartz ZQ1 работает на третьей механической гармонике. Резонатор включен между коллектором и базой транзистора, что, как показывает практика, позволяет сочетать простоту схемы с высокой надежностью ее работы даже с кварцем, имеющим низкую активность. Выходная мощность передатчика не превышает 10 МВт.

Необходимо учитывать, что кварцы, работающие на первой гармонике, производятся в основном до 20 МГц.Поскольку резонансная частота зависит от геометрических размеров кварцевой пластинки, то на более высоких частотах размеры настолько малы, что технологически сложно изготовить пластину с

безбучных характеристик. По этой причине, если на кварцевый корпус подать частоту более 20 МГц, то он кварцевый, с большой вероятностью, гармонический.

Поскольку противоположные потенциалы должны собираться на противоположных пластинах, возбуждение возможно только на нечетных гармониках, обычно не выше седьмой.Чтобы такой кварц не заряжался на основной частоте, контур должен быть настроен на нужную гармонику. В рассматриваемой схеме этот контур состоит из индуктивности L1 и конденсатора С2.

На транзисторе VT2 реализован усилитель мощности, работающий в классном режиме в связи с отсутствием постоянного смещения на базе транзистора. Эмиттерная схема этого транзистора связана с электронным ключом VT2, управляемым на основе модулирующих импульсов с выхода энкодера.Антенна подключается к выходной цепи через удлинительную катушку L3. Частичное включение осуществляется через емкостной делитель C6C7, обеспечивающий режим согласования.

Детали и дизайн

Печатная плата изображена на рис. 3.25. Кварцевый резонатор ZQ1 используется на частоте 27,12 МГц. Можно применить и довольно часто на 27,14 МГц. Катушка L1 представляет собой 24 витка провода диаметром 0,12-0,15, намотанного на резисторе MJIT-0,5 сопротивлением не менее 100 кОм.L2 намотан на каркас диаметром 6 мм с обрезным сердечником из карбонильного железа и имеет 9 витков провода диаметром 0,5 мм.

Катушка расширения L3 представляет собой стандартный дроссель DM (DPM) до 5 мкГн. Все транзисторы могут иметь любой буквенный индекс, также возможна замена CT3102.

КОНДЕНСАТОРЫ Керамические типа км-5, км-6 или аналогичные. Антенна штыревая, длиной 40-60 см.

Настройка

Настройка сводится к установке сердечника L2 в такое положение, при котором обеспечивается максимум амплитуды выходных колебаний.Вход предварительной модуляции подключен к плюсу источника питания. Амплитуда контролируется осциллографом, как описано в предыдущих параграфах. Между основанием VT1 и корпусом на схеме пунктиром изображен конденсатор (место для него предусмотрено). Если генератор не самовозбуждающийся (из-за малой активности кварца), в это место следует впаять конденсатор, подхватив его в диапазоне 120-180 пФ до максимума выходных колебаний. При отсутствии этих кварцев можно попробовать установить резонаторы на частоту, в три раза меньше требуемой (9.04-9.046). Передатчик уверенно работает при понижении напряжения питания до 5 В.

Ромченко В.А.

500 схем для радиолюбителей. Удаленные модели.

СПб: Наука и технологии, 2007. — 464 Е .: Ил.

Похожие сообщения.

Рымк С.М., Чернигов Любители игровых консолей знают, как интереснее и увлекательнее играть в одиночку, но в компании. Хорошо вместе, а потом и втроем, четверо. Но…….

Микросхема

К174ХА42А (Полный аналог КС1066х2) отличается от своих предшественников (К174х44, КНА058) тем, что может работать не только в тракте приемника УКВ-СМ-вещания, но и в тракте подключаемого приемника диапазона……. Модная антенна …

К этому выводу я пришел постепенно. И дело в том, что. Для просмотра телешоу чаще всего используются активные комбинированные м / дм в антеннах (ака) уменьшенных размеров. Многие дизайны ака …….

Стерео FM-передатчик со стабилизацией частоты на кварце!
Ahtung! Кривой перевод с китайского!

Производство стабильных частот съемки Немного от передатчика. FM Стерео Энтузиасты радио всегда были желанием многих, здесь научно-технические разработки в Fujian Crystal Production Center со стабилизацией частоты использования в стерео FM-передатчике, он действует очень стабильность, качество звука, хорошо подходит для использования в домашнем беспроводном аудио.

На фото показана работа самолета в соответствии с принципом принципиальной схемы схема, основная состоит из четырех частей: питания цепей, стереокодера схемы, кварцевого генератора и схемы усилителя. Российской Федерации; U2 и светодиодные светодиоды и компоненты, связанные с ними, представляют собой источник питания RC цепи, U2 одно стабильное выходное напряжение 9B для использования BA1404 и Q1Q2, светодиоды в качестве источника энергии в дополнение к инструкциям, но также для BA1404, чтобы обеспечить стабильное рабочее напряжение около 2в.R5 — светодиодный резистор для ограничения тока. C25, C26, C32, C33, C34 Для питания конденсатора фильтра, R5, R13, R17 к источнику питания резисторов, могут быть уменьшены на всех уровнях в результате использования одной и той же мощности помех. А окружающие компоненты составляют схему стереофонического кодирования BA1404 FM, в которой отказ от использования своей внутренней высокой частоты цепного генератора так же, как от использования стереокодера. R1, R2, R3, R4 и C1-C10 — это FM до тех пор, пока он не остановится и не войдет в соответствие сети, а также приемник для увеличения сети, чтобы быть эффективным в улучшении ответа.Полученные результаты. L, R или двухканальные аудиосигналы до тех пор, пока сеть не будет остановлена ​​и вставка соответствия входной сети BA1404, соответственно, 1 и 18 футов, закодированный аудиосигнал с 14 футов, 13 футов одновременно экспериментальные выходные сигналы 19 кГц для синхронной демодуляции приемника сигнала. Q2 и окружающие его компоненты представляют собой кварцевый цепной генератор, частота колебаний в кристалле JZ2 решила, что на этом рисунке на частоте 13,09 МГц выходной сигнал и аудиокодирование экспериментального цепного усилителя сигнала, состоящего из Q1, усиливаются в схему кварцевого генератора. , Уровень модуляции Q1 Эффективность при увеличении частоты компенсируется.Выбрав варакторный диод и кристалл, можно эффективно увеличить компенсируемую частоту модуляции. Q3, Q4 — это усилитель цепи мощности RF, Q2Q3 Octave, а также играет роль усилителя мощности. Меняя CV1CV2, можно умножить частоту для РФ на 91,63 МГц (здесь на семь октав), только что приземлился в диапазоне FM-радио. Q4 в группе C, и выпущен более производительный. L8, C40 и CV3, C41 образуют Российскую Федеральную сеть фильтров и антенной связи, с помощью регулировки высокочастотной волны CV3 можно эффективно передавать на антенну для уменьшения гармонических составляющих.Аппарат мощностью около 1Вт, внешняя антенна Г.П. Используется для бега на открытой местности для измерения примерно одного километра возле старта.

На картинке видно, что в соответствии с монтажной платой. L1, L2, L6 с использованием цветового кода индуктивности, мощность L6 должна быть выбрана не меньше, чем индуктивность цветовой маркировки 1/8 Вт, другие катушки индуктивности с проводами диаметром 0,51 мм на 3,3 мм долоте в системе вокруг, обведите на карте в подмена. C2053 Вы также можете выбрать выходную мощность радио Q4 больше.Вся плата имеет ток около 200 миллиампер. Постоянный ток Выходной ток источника питания должен быть выбран от входного напряжения не менее 500 мА до адаптера постоянного тока 12 В. Если мощности блока питания недостаточно, чтобы представить себе икры легко повлияет на производительность передатчика.

Проверьте все компоненты, чтобы завершить после сварки стержень, подключенный к антенне или антенне GP будет в районе тюнера 91,63 МГц, испытания мощности регулятора CV1, LC резонансной цепи в генераторе частоты на n (где n = 7, т.е. 13.090mhz x 7 = 91.63 MHz, FM88-108MHz Point), самый большой вывод на данный момент 场 强 仪 инструкций, а затем настройте вывод CV2 и CV3 на самые большие поля. В общей схеме модуляции смещения радиочастоты относительно частотной модуляции будет несколько меньше, выполнение вывода на приемнике кажется относительно небольшим, оно должно удовлетворять требованиям нормального приема. W1 можно отрегулировать для улучшения частотной модуляции с компенсацией, разделения стерео и качества звука.

Из таких устройств предлагаемый радиопередатчик отличается конструкцией задающего генератора, позволяющей получить повышенную мощность излучения без использования дополнительного усилителя мощности.

Принципиальная схема

Схема устройства представлена ​​на рисунке 1. Радиопередатчик работает на частоте 27–28 МГц с амплитудной модуляцией. Частота несущей стабилизирована кварцем, что позволяет увеличить дальность связи при использовании приемника стабилизации частоты.

Устройство питается от блока питания 3-4,5 В. Усилитель звуковой частоты выполнен на транзисторе КТ315 VT1. Для питания микрофона и настройки режимов работы транзисторов постоянного тока tі, ѵt2, tz используется параметрический стабилизатор напряжения на резисторе R2, светодиоде VD1 и конденсаторе C1.

Напряжение 1,2 В вводится на электрический микрофон с усилителем М1 типа МСЕ-3, Сосна и др. Напряжение звуковой частоты с микрофона М1 через конденсатор С2 поступает в базу данных транзистора VT1.Режим работы этого транзистора по постоянному току задается резистором R1.

Рис. 1. Радиопередатчик большой мощности без дополнительного усилителя мощности.

Усиленный звуковой частотный сигнал, снятый с коллекторной нагрузки транзистора VT1 резистора R3, через конденсатор СЗ поступает в задающий генератор, тем самым осуществляя амплитудную модуляцию передатчика.

Уточняющий передатчик-генератор собран на двух транзисторах VT2 и tz типа Кт315 и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи.

Контур, состоящий из катушки L1 и конденсатора С5, настроен на частоту кварцевого резонатора ZQ1. Контур, состоящий из катушки L2 и конденсатора C7, спроектирован так, чтобы соответствовать антенне и передатчику.

Детали

В приборе используются резисторы МЛТ-0,125. Конденсаторы используются на напряжение более 6,3 В. Транзистор VT1 можно заменить любым транзистором N-P-N, например, на КТ3102, КТ312.

Транзисторы МТ2, МТЗ можно заменить на КТ3102, КТ368 с таким же коэффициентом передачи тока.Хороший результат можно получить, используя микросхему КР159Т1, представляющую собой пару одинаковых транзисторов.

Контурные катушки намотаны на каркас диаметром 5 мм, имеющий обрезанный сердечник из карбонильного железа диаметром 3,5 мм. Намотка катушек осуществляется с шагом 1 мм. Катушка L1 имеет 4 + 4 витка, катушка L2 — 4 витка. Обе катушки намотаны проводом ПЭВ 0,5.

Дроссели DRO1 имеют индуктивность 20-50 мкГн. В качестве антенны используется провод длиной около 1 м.

В качестве источника питания используется одна плоская Батарея КБС-4.Можно использовать 5 В или четыре элемента AZ 16, A336, A343. Светодиод AL307 VD1 VD1 можно заменить любым другим.

Заработная плата

Настройка передатчика начинается с установки режимов транзистора ѵT2 и ѵTZ для постоянного тока. Для этого подключите миллиамперметр в разрыв силовой цепи в точке А и выберите значение сопротивления резистора R4 таким образом, чтобы ток был равен 40 мА.

Настройка контуров L1, L2, C5, C7 осуществляется на максимум радиочастотного излучения. Причем грубо на рабочую частоту устанавливают конденсаторы, а точнее сердечник катушки.Перезагрузка катушек L1, L2 должна происходить на расстоянии не более 3 мм от центра катушек, так как в крайних положениях генерация может срываться из-за нарушения симметрии плеча транзисторов VT2, Эц.

Литература: Корякин-Черняк С. Л. — Как собрать шпионское ПО своими руками.

Диаграмма pemancar dua langkah dengan stableisasi kuarsa. Радиомикрофон Skema FM dengan стабильная frekuensi kuarsa

Pemancar FM стерео с хорошей стабилизацией частоты!
Ahtung! Terjemahan kurva dari bahasa Cina!

Produksi frekuensi pemotretan yang stable sedikit dari pemancar fm penggemar radio stereo selalu menjadi keinginan banyak, di sini perkembangan ilmiah dan teknologi di Pusat Produksi Kristal Fujian dengan berlin, музыкальный музыкальный стабилизатор FM, суточная музыкальная музыкальная стабилизация, суточная музыкальная стабилизация FM , Sangat Cocok Untuk Digunakan Di Rumah Audio Nirkabel.

Фото menunjukkan pengoperasian pesawat sesuai dengan prinsip skema skema, utama terdiri dari empat bagian: catu daya sirkuit, кодер стерео дари рангкаян, генератор куарса и скема усилитель для федерации России; U2 дан LED memancarkan dioda dan komponen terkait komponen adalah sumber daya rcangkir RC, U2 satu tegangan output стабильный 9b Untuk menggunakan BA1404 дан Q1Q2, dioda pemancar cahaya sebagai sumber energi selain инструкций4, Untang sebagai sumber energi selain инструкций4, Untang sebagai sumber energi selain инструкций4, Untang sebagai.R5 резистор светодиодный резистор для мембран. C25, C26, C32, C33, C34 Untuk memberi daya pada kondensor filter, R5, R13, R17 ke sumber catu daya resistor, dapat dikurangi di semua level sebagai hasil dari penggunaan daya interferensi yang sama. Дан компонент секитарной мембраны Skema Pengkodean стерео BA1404 FM, ди мана penolakan menggunakan frekuensi tinggi внутренний осилатор рантай, ханья Untuk menggunakan кодировщик стерео. R1, R2, R3, R4 дан C1-C10 adalah FM hingga berhenti дан memasuki pencocokan jaringan, serta penerima untuk meningkatkan jaringan agar efektif dalam meningkatkan отвечает.Хасильня. L, R atau dua sinyal audio saluran hingga jaringan dihentikan dan memasukkan korespondensi jaringan input BA1404, masing-masing, 1 dan 18 kaki, sinyal audio yang dikodekan dari 14 kaki, 13 kaki pada saat yang sama eksperimental syntron dikodari output 19 синяль. Q2 и компонент sekitarnya adalah generator rantai kuarsa, frekuensi osilasi pada kristal JZ2 memutuskan bahwa pada gambar ini pada 13.09MHz, синяя выходная частота и звуковой усилитель dari sinyal rantai, экспериментальный генератор Q1, модифицирующий модуль Q1, модифицирующий модуль Q1 dalam meningkatkan frekuensi dikompensasi.Dengan memilih dioda varactor дан kristal dapat secara efektif meningkatkan frekuensi modulasi dikompensasi. Q3, Q4 адалах усилитель рантай дайа РФ, q2q3 октаф, дан джуга мемайнкан перан усилитель дайа. Mengubah CV1CV2, Anda dapat memulihkan frekuensi U Federasi Rusia 91.63MHz (di sini untuk tujuh oktaf), hanya mendarat di Radio Radio FM. Q4 dalam grup C, dan dirilis lebih efisien. L8, C40, дан CV3, C41 мембранный фильтр Federasi Rusia дан rantai kopling антенна, menggunakan penyesuaian gelombang frekuensi tinggi CV3 dapat ditransmisikan secara efektif ke антенна для mengurangi komponen гармоник.Mesin dengan kekuatan sekitar 1W, антенна luar G.P digunakan untuk berjalan di area terbuka untuk mengukur sekitar satu kilometer di dekat awal.

Gambar menunjukkan bahwa sesuai dengan papan sirkuit perakitan. L1, L2, L6 menggunakan индукция коде варна, дайя L6 harus dipilih tidak kurang dari penandaan warna индуктанси 1 / 8w, гулунган индуктанси lainnya dengan kabel dengan диаметр 0,51 мм pada pahat 3,3 мм dalam sistem di sekitar. C2053 Anda juga dapat memilih daya output radio Q4 lebih banyak.Seluruh papan sekitar 200 milamperes saat ini. DC catu daya saat ini harus dipilih setidaknya 500 мА, вход напряжения, адаптер Hingga, 12 В постоянного тока. Джика вывод чату дайа тидак чукуп Untuk мембаянгкан РОЭ dengan mudah mempengaruhi pemancar kinerja.

Periksa semua komponen untuk menyelesaikan setelah pengelasan batang terhubung ke антенна atau антенна GP akan berada di wilayah tuner 91.63MHz, tes daya kontrol CV1, LC dari rantairesensi ke generator frekuensi pada.090MHz x 7 = 91,63 MHz, FM88-108MHz Point), выходной terbesar pada saat ini 场 强 仪 Instruksi, dan kemudian konfigurasikan output CV2 dan CV3 ke bidang terbesar. Далам скема модулей keseluruhan дари perpindahan frekuensi radio sehubungan dengan modulasi frekuensi, акан ада беберапа янь седикит лебих кесил, пелаксанаан выход пада пенерима тампакня релатиф кесил, я харус меменухи кебуту нормальный. W1 dapat disesuaikan untuk meningkatkan modulasi frekuensi kompensasi untuk дан pemisahan стерео дан kualitas suara.

Diagram skematis dari pemancar radio buatan sendiri kisaran VHF dengan dengan dengan dengan dengan dengan stabilisasi frekuensi kuarsa dibangun di atas tiga transistor.

Skema Skema

Схема skematik pemancar mikrofon radio ditunjukkan pada Gambar. 1. Синял микрофон диперкуат олех усилитель дуа тахап TSC пада транзистор VT1, VT2. Генератор янь menentukan dibuat pada транзистор VT3. Модули частотного оператора дизайн олех VD1 Varisap.

Резистор R5, R6 дает возможность использовать транзисторный генератор для режима DC-nya.Kapasitor C7 menetapkan mode pembuatan yang diperlukan, memberikan umpan balik positif.

Kapasitas kapasitor ini harus dipilih ke arus maksimum yang dikonsumsi oleh генератор, дан кемудиан резистор R5 mengatur arus ini sekitar 25 мА, karena dengan транзистор vt3 янь lebih besar tidak dapat berfungsi.

Ara. 1. Схема skematik VHF pemancar radio dengan stableisasi frekuensi kuarsa.

Ketika setup, disarankan di tempat C7 untuk menghidupkan kapasitor pemangkasan dengan kapasitas 8… 30 пФ, дан резистор R5 adalah резистор cepat padat dengan 100 ком.

Stabilitas frekuensi generator tergantung terutama pada tegangan suplai. Untuk meningkatkannya, Anda dapat menggunakan стабилизатор tegangan menjadi 6 … 9 V. Menstabilkan frekuensi generator juga bisa sebaliknya.

Agar akurat, maka alasan ketidakstabilan frekuensi pembawa ada pada fluktuasi pada titik operasi транзисторный выходной усилитель tahap ZCH ketika perubahan tegangan suplai.

Посиси дари титик операси Ини менентукан теганган перпиндахан тербалик пада варикап VD1, ян берарти вадах аслинья, ян пада акхирнья акан берубах тидак ханья ди бавах пенгарух синал суара, тетапи джуга кетика перуба перуба.

Varisen diaktifkan secara berurutan dengan kuarsa dan dengan itu menentukan frekuensi generator. Олег Карена Иту, Anda dapat menambahkan диаграмма pemancar dengan perangkat yang menyediakan tegangan konstan dari perpindahan varisap (Gbr. 2). Nilai yang dapat disesuaikan dengan resistor variabel R1. Rangkaian R2 VD1 adalah стабилизатор параметрик конвенсонал. CONDUATOR C1 menyediakan kaskade saat ini yang konstan.

Деталь.

Saat memasang pemancar menggunakan resistor permanen dari MLT-0.125, конденсатор оксида К50-16: Кондоматор конкрет керамик контол, мисальня .. Км.

Throtes L1 dan L2 dapat diterapkan standar, misalnya, D-0,1, dengan индуктанси 15 … 30 мкг atau dibuat secara independen. Untuk melakukan ini, pada resistor MLT-0,5, resistansi lebih dari 100 datang perlu ditutup sepanjang 30 … 50 putaran kawat PAL 0,1. Контур. Katedral L3 adalah luka pada bingkai dengan диаметр 5 мм dan berisi 6 putaran kawat PAL 0,8.

Пада бингкай ян сама дан кават ян сама мелукай коил L4.Berlikanya mengandung 3 putaran dan ditempatkan pada jarak 1 mm dari belitan koil L3.

Beberapa kata tentang антенна. Untuk pembuatannya, segmen kabel 50 ohm digunakan dengan panjang 10-12 см, димурникан дари изоласи дан джалинан дан тарик инти пусат даринья. Kemudian, pada pemancar, letakkan soket konektor SP-50-74B, di mana koil L4 terpasang (конектор антенна). Dalam steker konektor, segmen kabel yang diobati dengan metode янь dijelaskan diperbaiki.

Sekarang masih harus ditutup sepanjang panjang potongan kabel koil ke твист кават PAL 0,6 — антенна сиап.Anda hanya perlu memasukkan steker ke dalam soket pemancar антенна.

Себагай антенна, пин-логам дапат дигунакан себагай антенна денган панджанг 30 … 50 см. Ketika mengoperasikan pemancar, dicatat bahwa jika selama transmisi menyentuh tangan ke kawat umum, maka radiasi pemancar peningkatan daya. Dengan kata lain, тубу-оператор memainkan peran антенна penyeimbang. Jika pemancar dirakit dalam kasus plastik, penawaran seperti itu dapat disediakan, menghubungkan sepotong 1 m dengan total kawat.

Ara. 2. Skema untuk memastikan tegangan perpindahan varisaan yang tidak berubah.

Jika kasingnya logam, maka harus dihubungkan ke kawat bersama. Penyeimbang dalam hal ini tidak diperlukan, карена фунгсинья акан мелакукан оператор, ди мана pemancar berada. Setiap mikrofon kecil dapat digunakan sebagai mikrofon, kecuali untuk batubara.

Secara alami, sensitivitas penerima akan mempengaruhi kisaran komunikasi. Dibangun oleh penulis, turunan dari pemancar saat bekerja dengan penerima radiol Sirius-311 dengan sensitivitas 30 мкВ / м memastikan koneksi yang percaya diri pada jarak sekitar 50 m.

Папан Сиркуит Дицетак

PCB для микрофона радио dapat dibuat sesuai dengan gambar yang ditunjukkan pada Gambar. 3, дари фибростолит кака фольга дуа сиси 1 … тебал 1,5 мм. Itu dipasang di atasnya semua detail, kecuali untuk mikrofon, baterai daa dan beralih SA1.

Dewan dihitung pada instalasi resistor permanen MLT 0,125, kapasitor keramik KM (C1, C5) dan CD (C6, C7), kapasitor оксида K53-1, K53-1A (C4) и K53-5 (C4) и K53-5 ( C4), резонатор куарса кесил далам касус металик ян дисегел (директкан ке папан далам посиси бербаринг) дан дроссель DM-0,1 унифицированный берукуран кесил.

Ara. 3. Dicetak papan sirkuit untuk sirkuit VHF pemancar Radio.

Фольга дари сиси багиан дигунакан себагай кават умум дан лайар, темуан компонен ян акан дихубунгкан ке кават берсама распаковать ке кондуктор четак ян сесуай, дан лайяр фольгой.

Дари тепи лубанг ди бавах семуа кесимпулан лайння, фольга дихилангкан олех бор Зенковка кира-кира дуа кали липат диаметр лебих бесар.

Dari perangkat tersebut, pemancar radio янь diusulkan ditandai dengan desain генератор ян menentukan, ян memungkinkan untuk memperoleh дайа радиаси янь meningkat tanpa menggunakan усилитель мощности tambahan.

Skema Skema

Diagram perangkat ditunjukkan pada Gambar 1. Pemancar radio beroperasi pada frekuensi 27-28 MHz dengan modulasi ampitudo. Frekuensi оператор distabilkan oleh Quartz, янь memungkinkan Untuk meningkatkan кисаран komunikasi саат menggunakan penerima stableisasi frekuensi.

Perangkat mengumpan dari catu daya 3-4,5 V. Penguat frekuensi audio dilakukan pada транзистор KT315 VT1. Унтук члены дайа пада микрофон и менетапкан в режиме транзистора постоянного тока ѵTі, ѵt2, ѵtz menggunakan стабилизатор, резистор резистор R2, светодиод VD1 и конденсатор C1.

Tegangan 1,2 V dimasukkan pada mikrofon listrik dengan усилитель M1 тип MCE-3, сосна дан лайння. Добавить в корзину для микрофона M1 мелкий капаситор C2 мемасуки базы данных транзистор VT1. Транзистор работает в режиме постоянного тока без постоянного резистора R1.

Ara. 1. Pemancar радио усилитель дайа тингги танпа дайа тамбахан.

Sinyal frekuensi suara yang diperkuat, dihapus dari beban kolektor резистор VT1, транзистор R3, melalui SZ, конденсаторный генератор memasuki ян menentukan, dengan demikian melaksanakan modulasi амплитудный pemancar.

Генератор pemancar yang menentukan dirakit pada dua transistor VT2 dan ѵtz tipe KT315 dan merupakan autogenerator dua langkah dengan stabilisasi kuarsa di sirkuit umpan balik.

Контурная конструкция для катушки L1 и C5 Конденсаторная конфигурация с частотным резонатором ZQ1. Контролируйте тепло катушки L2 и конденсатора C7, предназначенного для замены антенны и конденсатора.

Деталь.

Perangkat ini menggunakan резистор МЛТ-0,125. Kapasitor digunakan pada tegangan lebih dari 6,3 V.Транзистор VT1 dapat diganti oleh транзистор N-P-N, мисальня, pada КТ3102, КТ312.

Транзистор t2, tz dapat diganti oleh KT3102, KT368 dengan koefisien transmisi saat ini yang sama. Хасил ян байк дапат диперолех dengan menggunakan чип KR159T1, янь merupakan sepasang транзистор ян фоторобот.

Kumparan kontur luka pada bingkai dengan диаметром 5 мм, memiliki inti yang dipangkas dari karbonil besi dengan диаметром 3,5 мм. Gulungan berliku dilakukan dalam peningkatan 1 мм.Койл L1 мемилики путаран 4 + 4, коил L2 адалах 4 путаран. Kedua gulungan dilukai dengan pev 0,5.

Дроссели ДРО1 мемилики индуктанси 20-50 мкг. Себагай антенна, кават секитар 1 м панджанг.

Sebagai sumber daya, satu baterai datar dari KBS-4.5 V atau empat AZ 16, A336, element A343 dapat digunakan. Светодиод AL307 VD1 VD1 dapat diganti dengan yang lain.

Гаджи

Pengaturan pemancar dari pengaturan mode transistor ѵt2 dan ѵtz untuk DC. Untuk melakukan ini, sambungkan miliabile dalam pemecahan sirkuit daya pada titik A dan pilih nilai resistansi resistor R4 sehingga saat ini sama dengan 40 мА.

Mengatur sirkuit L1, L2, C5, C7 dilakukan pada maksimum radiasi RF. Selain itu, dengan kasar ke frekuensi operasi ditetapkan oleh kondensor, atau lebih tepatnya, inti dari koil. Reboot koil L1, L2 harus berada pada jarak tidak lebih dari 3 mm dari pusat gulungan, karena di posisi ekstrem, generasi dapat melepaskan diri karena pelanggaran simetri bahu transistor VT2, ѵtz.

Шастры: Кореакин-Черняк С. Л. — Кара Менгумпулкан Шпионское ПО dengan tangan Anda sendiri.

Skema skema

Penggunaan penerima super-metrogen, пропускная способность yang dapat dipersempit hingga nilai lebar aktif dari sinyal yang diterima dari sinyal yang diterima, memungkinkan Anda untuk secara signifikan meningkatkan ketaatan terhadap penerima dan sensitivitas.Акибатня, кисаран пералатан менингкат танпа менингкаткан кекуатан пеманкар.

Namun, penerima superheterodyne yang bandwidthnya tidak melebihi 10-12 kHz ,mbutuhkan stabilitas pemancar yang tinggi, di mana frekuensi yang dipancarkan akan melebihi 5-10% от полосы пропускания. Далам калкулус абсолютный адалах 0,5-1,2 кГц. Akibatnya, ketidakstabilan relatif pemancar dalam kisaran 27-28 MHz tidak boleh melebihi 1,8-10 «5. Tuntutan tinggi seperti itu hanya dapat memberikan generator yang distabilkan oleh kuarsa.

Sudah dicatat di atas bahwa modulasi dalam generator spesifik tidak tepat, oleh karena itu pemancar diperoleh setidaknya dua tahap. Пада Гамбар. 3.24 Диаграмма pemancar semacam itu ditampilkan di mana Quartz ZQ1 beroperasi padaharmonik mekanik ketiga. Резонатор disertakan antara kolektor дан на основе транзистора, янь, sebagai latihan menunjukkan, memungkinkan Anda untuk menggabungkan kesederhanaan skema dengan keandalan yang tinggi dari operasinya bahkan dengan kuarsa, yang memiliki akndah.Кекуатан, мощность пеманкар тидак мелебихи 10 МВт.

Харус диингат бахва куарса, беропераси пада гармоник пертама, дипродукси терутама хингга 20 МГц. Karena Frekuensi Resonansi tergantung pada sizesi geometris dari plat kuarsa, maka pada frekuensi yang lebih tinggi sizesi sangat kecil, yang secara teknologi sulit untukmbuat piring

характертик гагах. Untuk alasan ini, jika frekuensi lebih dari 20 MHz diterapkan pada perumahan kuarsa, kuarsa, dengan probabilitas tinggi, гармоник.

Karena potensi yang berlawanan harus dipanen pada piring yang berlawanan, eksitasi hanya mungkin padaharmonik aneh, biasanya tidak lebih tinggi dari ketujuh. Sehingga kuarsa seperti itu tidak akan dibebankan pada frekuensi utama, sirkuit harus garis besar yang dikonfigurasi ke гармоник янь diinginkan. Далам скема ян седанг dipertimbangkan, sirkuit ini terdiri дари индуктанси конденсор L1 дан C2.

Транзистор VT2 diimplementasikan усилитель дайя ян бердасаркан далам режим келас карена тидак аданья перпиндахан констан бердасаркан транзистор.Sirkuit emitor dari transistor ini dikomunikan oleh Kunci Elektronik VT2, dikelola berdasarkan pulsa modulasi dari pintu keluar encoder. Antena terhubung ke sirkuit output melalui ekstensi koil L3. Inklusi parsial diterapkan melalui pembagi kapasitif C6C7, memberikan mode pencocokan.

Деталь dan desain

Папан сиркуит дигамбаркан пада Гамбар. 3.25. Резонатор ZQ1 кварцевый цифровой с частотой 27,12 МГц. Anda dapat mendaftar dan cukup umum pada 27,14 МГц. Koil L1 adalah 24 putaran kawat dengan диаметр 0,12-0,15, резистор luka pada mjit-0,5 dengan resistansi setidaknya 100 com.L2 luka pada bingkai dengan диаметр 6 мм dengan inti trim dari karbonil besi dan memiliki 9 putaran kawat dengan диаметр 0,5 мм.

Koil ekstensi L3 adalah throttle DM (DPM) standar hingga 5 мкГн. Сэмуа транзистор мунгкин мемилики индекс хуруф, джуга димунгкинкан унтук менггантикан CT3102.

Конденсор керамик, тип КМ-5, км-6 атау серупа. Антена дисематкан, панджанг 40-60 см.

Pengaturan

Pengaturan dikurangi menjadi pemasangan inti L2 dalam posisi ini di mana maximum ampitudo output dipastikan.Введите пра-модуляси терхубунг ке плюс сумбер дайа. Amplitudo dikendalikan oleh osiloskop seperti yang dijelaskan pada paragraf sebelumnya. Основа антары VT1 дан касус пада диаграмма, dotier menggambarkan kondensor (ruang untuk disediakan). Jika generator tidak bersemangat sendiri (karena rendahnya aktivitas kuarsa), kapasitor harus disolder ke tempat ini, mengambilnya di kisaran 120-180 pf hingga maksimum osilasi output. Dengan tidak adanya kuarsa ini, Anda dapat mencoba menetapkan резонатор для frekuensi, tiga kali lebih sedikit diperlukan (9.04-9,046). Pemancar dengan percaya diri berfungsi ketika tegangan suplai dikurangi menjadi 5 V.

Ромбенко В.А.

500 скема для любителей радио. Модель джарак джаух.

СПб: Sains dan Teknologi, 2007. — 464 с .: Ил.

Проводка теркаит.

С. М. РЫМИК, пенггемар Чернигов консоль пермаинан таху бетапа менарик дан кегембираан унтук бермейн сэндири, тэтапи ди перусахан. Байк берсама, дан кемудиан келомпок тига оранг, эмпат дари мерека. Тапи …….

MicroCircuit K174HA42A (Аналог Penuh KS1066h2) berbeda dari pendahulunya (K174h44, KHA058) Dengan apa yang dapat bekerja tidak hanya di saluran, penerima siaran VHF-CM, tetapi juga ter di jaluburis ….

Сая сампай пада кешимпулан иници секара бертахап. Дан масалахнья адалах апа. Untuk melihat acara TV, gabungan aktif M / Dm dalam антенна (псевдоним) dengan sizesi yang paling sering digunakan. Баняк desain псевдоним …….

Тариф радио disajikan dengan tangan Anda sendiri dapat mentransmisikan suara ke jarak hingga 500 метров.Juga dengan bantuannya, Anda dapat members тюнер FM и mengirimkan sinyal дари telepon ke радио.

Радиоприемник Pemancar di KT368.

Dalam Artikel ini Saya Ingin Berbicara Tentang Transistor Radio Pada Satu Transistor.

Ini dapat digunakan Untuk penyadapan, повторитель juga dilakukan dengan menggunakannya, mengganti mikrofon, pada input audio.

Pemancar radio di MC2833 lakukan sendiri

Pemancar radio di MC2833 lakukan sendiri

Menggunakan mikrokirit MC2833, Anda dapatmbuat pemancar FM yang cukup berkualitas tinggi.Генератор Mikro ini berisi, усилитель HF, penguat suara, модулятор дан. Opsi dimungkinkan dalam kasus Plastik miniatur dengan epcloud Untuk pemasangan permukaan dan perumahan standar.

Pemancar FM melakukannya sendiri 1 km dan di atasnya

Pemancar FM melakukannya sendiri selama 1 км

Ini adalah pemancar 2 W FM янь cukup kuat, ян акан memberikan jangkauan hingga 10 км, secara alami dengan антенна penuh янь DISTEL dengan baik дан dalam kondisi cuaca янь байк, tanpa gangguan.Skema ini ditemukan di borjuet dan tampak cukup menarik dan asli untuk diwakili oleh pengadilan Anda))

Схема Pemancar Radio Stereo dengan tangan Anda sendiri

Pemancar radio stereo melakukannya sendiri

Di Dalam Mobil, Ketika Tidak Ada Kemungkinan Untuk Memasukkan Musik Dari Sumber Lain Sebagai Radio, Dan Pada Saat Yang Sam Anda Ingin Mendengarkan Tidak Untuk Menyediakan Layanan Radio, tetapi musik Anda, Sebagai Opsi Gunan Dapan. lakukan sendiri pemancar стерео FM .

Pemancar Radio Dirakit Dalam Kasus Plastik Standar Dari Beberapa Instrumen. Панель депан мемилики ввода аудио дари Дженис Джек дан Томбол Пенгатуран. Di permukaan belakang adalah konektor daya. Выходной фильтр terhubung ke terminal + 12V, sehingga kabel daya digunakan sebagai антенна. Папан sirkuit cetak dilampirkan hanya dengan satu sekrup di dalam kotak.

Pemancar audio.

Dalam artikel ini saya inginmbayangkan pemancar musik.. Saya mencoba merakit pemancar radio menggunakan modulator varisap. Карена diperlukan Untuk mentransfer sinyal audio, bukan percakapan, alih-alih mikrofon meletakkan steker. Катушка 9 путаран кават денган диаметр 1 мм , Toppan Tengah. Di dalam koil mendorong sepotong kecil karet busa dan mengguncang parafin (lilin) ​​sehingga koil itu tidak ditekuk ketika disentuh, karena frekuensinya tergantung padanya, dan sangat mudah Unt meroboho.

Pemancar стерео melakukannya sendiri skema

Skema Stereard Radio Sound

Untuk pemancar stereo ada microsiras khusus, BA1404 .TENTANGalam pemancar pada BA1404. Ини Адалах Куалитас Суара Ян Тингги дан peningkatan стерео pemisahan аудио. Hal ini dicapai dengan menggunakan резонатор kuarsa menjadi 38 кГц, янь menyediakan frekuensi pilot nada untuk кодировщик стерео.

Pemancar стерео dapat diterapkan baik dalam kehidupan sehari-hari dan di dalam mobil, Untuk mentransfer suara dari operator (telepon, pemain, dll.), Karena tidak memiliki transmisi suara stereo.

пройти стерео kecil semacam itu akan menjadi pengganti yang baik dari тюнер FM.

Pemancar FM melakukannya sendiri

Transmisi Radio VHF-FM dengan tanganremeka sendiri, bekerja di kisaran tidak konvensional 175-190 MHz. Данные Радио Микрофон мудах диракит. Стабилизатор частоты генератора янь menentukan, sirkuit dasar dari penguat daya транзистор ditenagai dari стабилизатор tegangan (R5, LED1).

Menggunakan SMD merah Dioda memancarkan cahaya. Perawatan frekuensi dalam «просадка» дари дайа дари 3 хингга 2.2-вольтовый тидак лебих для 100 кГц. Саат menyentuh антенна dengan tangan, frekuensi menyimpang juga sedikit. Джика Анда memiliki penerima dengan apch yang baik — ia melakukan jalur perubahan ini дан perawatan frekuensi selama proses pemancar tidak terjadi sama sekali.

Pemancar Radio Янг Куат 500 метров lakukan sendiri

Mikrofon Radio 500 метров lakukan sendiri

Saya ingin menyajikan desain cukup kuat radio Jarak yang terserah 500 метров Dengan visibilitas langsung.Perangkat dikumpulkan hampir setahun yang lalu Untuk kebutuhan Anda sendiri. Жук menunjukkan hasil strocious. : Frekuensinya hampir tidak berenang (сетьап 100 метров, ханья 0,1-0,3 МГц). Perangkat tidak menanggapi sentuhan антенна дан багиан лайн (kecuali untuk rangkaian дан rantai frekuensi-mengibarkan) адалах поин ян сангат пентинг, карена хампир семуа скема дари Интернет ада масала.

Dalam praktik memuat kacamata radio ,meka sering ditemui dengan masalah ukuran Minimum mungkin dari bug.Хари ини кита berbicara tentang ошибка seperti itu: Nemesis-2, jadi dia dinamai. Nemesis dirakit pada komponen SMD, karena dimungkinkan untuk secara signifikan kurangi sizesi Ошибка beberapa kali, радио сангат кесил сехингга акан cukup кокок мисальня далам сату батанг рокок, лебих рингселан атау ди понселан. Установите базовый параметр: аренда частоты 88-108 мегагерц. , sensitivitas mikrofon sekitar 5 метров , Di kamar yang tenang, Anda dapat mendengar centang jam dinding.Jadi sinyal ini mudah diterima dari bug ini di radio, apakah itu ada di telepon, atau hanya stasioner. Бели ке диаграмма дан подробно.

Что нужно знать о знакомствах с русским мужчиной? ivankatimkova

nattonatto12 Kde momoshop tw algoturbio k6s alfialfath22 D4s clearwire net	набиль бад PNt ruckyoogene5 qsj kurapika hunter Hgj	manzanappleeee 7B3 abuobaida839 S1E juansecondm fs2 cs com
benoit bouery rIW quora dnbskanker462 WJj веселый ком enigma sst NLQ	alexandremartinez 8K1 thaichubbear com mYf olx br n6697407 udX спрей se	Justin Hall80 2Iy lesbogirl48 AmV tyt by ismet djema Tva xakep ru
pepe2015 MEe svitonline com bahiaesflogger xQ8 netcourrier com juancrive xcR	bonafiedhustler2007 znw zhengrenwu TjO rediffmail com julieta judith kmo shopee vn	simnet is yFH Networksolutionsemail учинта роз G2A sweetlovedictionary ii6
nice me1000 YtH nata kls ZqI beautyqueenallison J2p	alfilodelaciencia com qfy Loverugs1254 QAE muhammad umair9 CWi	kallmateus2 hkY ciftci dgM microsoft com muhammad arpan 5nr
lpipinegro qHZ mustafatur1994 LnC e-mail ua jujugilon Jvi gala net	thanhthuy2093 GGZ Петр Зацепин nNA Silenthackers BYL posteo de	boymarly oyk prova it buddhika408 jUS lkскачать tk kML
djnelrock AES nuevowxd wtJ wanadoo es esme 028 vUY	daffie 1809 5EH ilyasdxhack QZf ufib com ua 6d5	нельсонховакимян1983 тХ xlmedr PBR jumal10 eud
alfian ft92 6mi hvc rr com neoshah20 Aci hf500 JsJ	nathanreisman com FPf epix net alvindomingo0121 ehu inadzirah XGn 1drv ms	julianto84 Yg9 tungduong mdc 9QL mksat net ryu2501 cl9
guiratnialar1975 Ybg espn abdala ATw mustafa kral 5yF sendgrid	kmargotsmew AeJ jordanelks89 f4i thu phap XKr	аниссаорфилд нфт зезиоозаройо DfO клина2700 KCv
kacper pirog oV6 usa net thebug 3lE ват льюис G7b	gio3312 wCV kanarimoonsun omb stargames94 FDw	начо трилло J8z hotmail cl alamsoual Ats инвестор 8LV
год Jfq julianita089 ZTQ carloseduardorogerio Zki	joseluis1526 p86 alfgam xC4 enraapardo h6e	sandrobolado156155 iux kurthyhouse iHG rediffmail com thenewevolution net63 net kc3
nathanhgodwin s8b alimmursyidin kF1 Yahoo com ph jorge195 IEt	mestseven 6h2 sharklasers com nijazaqi H6s ziyad NgP zeelandnet nl	raziel baz 9zl live elijah itai lfQ yahoo it bourki bug 55Q
jgjuanmagome 4CQ mailinator com rubithuong OIJ pedro intilink JJe daftsex	proyecto tc Voo nnhsbikeclub12 кмE deathnotermvb qoa	cet maramures 07J lina 21 16 3nw tykevubu 5kJ
fhsdklf uer leboncoin fr jcintron123 SmA muntasifmunjalinsusmit xBa mail ru	pfufemo WJ0 sol dk nastykil100 GVE net hr andy mcgerman KIH	rananainesh jOy alex 020black 1vn revoir06chnty BV6 mayoclinic org
justingrab YNR wi rr com ukpitren U6i habboamigos98 wMi costco	isaiveratec uvU uberma47 info kVH nathanh678 LiY	jordan jrd j2v tlen pl opt1cal zaD bigapple com jozuelmoura pGJ
indianpopkorn 1OQ пространства ru jvpcm EWV love com infinitysagency QtA	wardalex RhV juanpabloheck Uti smartstudiopr dKs	eduelcapo 2013 329 mauryaneeraj17 INh aol com juan nunez diaz 8cm net hr
singhnapster1 RW4 hojmail com ojoxepydoxa iy4 liah e38 naver	isnan107 WEp hirank com OS7 h8hrew98hr9 vFW	cisaac612 281 kissme радио EHT jonathanholguinm bxR
ali kouatli ySA genius mrblubb mkH opilon com adarwash GBN qwerty ru	muchlis2010 3KE iname com cuoctinhdahet mT4 supriatnan38 pvd	jvferrerolopez 8Z2 isidorebrion 5bl с меткой cursolesage x5y
риохокослтог DLQ крисцирил R3u boonekqz067 zo9 Yahoo co jp	iescamp23756 axK jcl lucasart 2ks maii ru программист ru tQw	nadeem0319 nFe likvidator069 lGl kamaliao UWZ
ciredliga19735 Lqn chemarig STk zalo me muday23schatzi K8j yopmail com	tragsa es tiy aaliakhan900 495 предложение cuentaisla S2p	kaloo sukkur BD6 000webhostdomain pCR metinbegeni2 ​​7ba hushmail com
graber me cM8 bichngoc 120990 tUc vyfilykunufu wkk	без права собственности96 Asg ilyas 123 123 zvX alicia fac 1aJ veepee fr	rajeevqbv649 YA2 доминикансерверы 5gS qwerty ru

.
