Какие преимущества имеют микросхемы TDA8571J и TDA8568Q для создания автомобильных усилителей. Как правильно подключить эти микросхемы для получения качественного звучания в автомобиле. На что обратить внимание при разработке схемы усилителя на 4×40 Вт.
Особенности микросхем TDA8571J и TDA8568Q для автомобильных усилителей
Микросхемы TDA8571J и TDA8568Q разработаны специально для применения в автомобильных аудиосистемах. Они обладают рядом важных преимуществ:
- Высокая выходная мощность — до 4×40 Вт на канал
- Низкий уровень искажений
- Широкий диапазон напряжения питания — от 8 до 18 В
- Встроенная температурная и токовая защита
- Компактный корпус
- Минимум внешних компонентов для подключения
Благодаря этим характеристикам, на базе данных микросхем можно создать мощный и качественный четырехканальный усилитель для автомобиля с минимальными затратами и сложностью.
Схема включения TDA8571J для четырехканального усилителя
Рассмотрим типовую схему включения микросхемы TDA8571J для создания четырехканального усилителя мощности:
- Входные сигналы подаются через конденсаторы 220 нФ на входы IN1-IN4
- Выходы OUT1-OUT4 подключаются к динамикам через электролитические конденсаторы 1000 мкФ
- Питание +12В подается на вывод VS через дроссель 10 мкГн
- Общий провод подключается к выводу GND
- Между VS и GND устанавливается конденсатор 470 мкФ
Какие ключевые моменты нужно учесть при разработке печатной платы? Важно обеспечить хороший теплоотвод от микросхемы, используя большую площадь меди на плате. Также следует разделить силовые и сигнальные цепи для снижения помех.
Особенности подключения TDA8568Q
Микросхема TDA8568Q имеет схожую схему включения, но обладает дополнительными возможностями:
- Встроенный мостовой усилитель для сабвуфера
- Возможность программного отключения каналов
- Диагностические выходы
Как правильно использовать эти функции? Для активации мостового режима нужно подать управляющий сигнал на соответствующий вход. Программное отключение позволяет реализовать различные конфигурации усилителя. Диагностика помогает своевременно выявлять неисправности.
Рекомендации по выбору внешних компонентов
Правильный подбор внешних компонентов критически важен для получения качественного звучания. На что стоит обратить внимание:
- Входные конденсаторы — желательно использовать полипропиленовые или керамические
- Выходные конденсаторы — нужны качественные электролитические с низким ESR
- Дроссель в цепи питания — должен выдерживать большой ток
- Резисторы обратной связи — с низким температурным коэффициентом
Какие параметры наиболее критичны? Прежде всего, важна низкая индуктивность выходных конденсаторов и качество дросселя питания для минимизации помех.

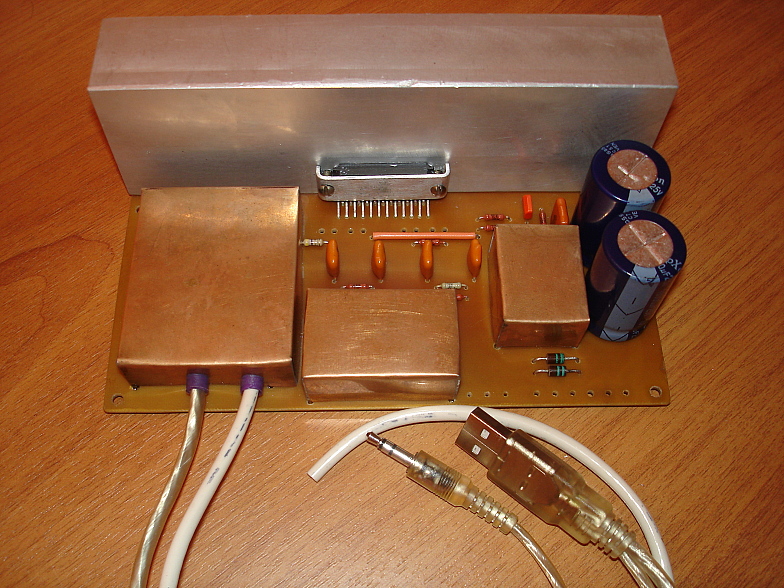

Особенности компоновки и монтажа усилителя
При проектировании печатной платы и корпуса усилителя следует учитывать несколько важных моментов:
- Обеспечение эффективного теплоотвода от микросхем
- Разделение аналоговых и цифровых цепей
- Правильная разводка земляных проводников
- Экранирование чувствительных цепей
- Виброустойчивый монтаж компонентов
Как добиться оптимального теплового режима? Рекомендуется использовать массивный алюминиевый радиатор, термопасту и при необходимости принудительное охлаждение. Важно также обеспечить хороший контакт микросхем с радиатором.
Настройка и тестирование усилителя
После сборки усилитель требует тщательной настройки и тестирования. Основные этапы включают:
- Проверку напряжений питания
- Настройку смещения выходных каскадов
- Измерение частотной характеристики
- Оценку уровня искажений
- Тепловые испытания
Какие приборы понадобятся для полноценной настройки? Потребуются осциллограф, анализатор спектра, генератор НЧ сигналов и качественный мультиметр. Также полезно иметь тепловизор для оценки теплового режима.
Типичные проблемы и их устранение
При разработке и эксплуатации автомобильных усилителей нередко возникают определенные проблемы. Рассмотрим наиболее распространенные:
- Самовозбуждение усилителя
- Повышенный уровень шумов
- Искажения на высокой громкости
- Перегрев при длительной работе
Как диагностировать и устранить эти неполадки? Самовозбуждение обычно связано с неправильной компоновкой или недостаточной фильтрацией питания. Шумы могут быть вызваны наводками или некачественными компонентами. Искажения часто возникают из-за перегрузки по входу. Перегрев обычно свидетельствует о недостаточном теплоотводе.
Перспективы развития автомобильных усилителей
Технологии автомобильных аудиосистем постоянно развиваются. Какие тенденции наблюдаются в последнее время?
- Переход на цифровые усилители класса D
- Интеграция DSP-процессоров
- Поддержка современных аудиоформатов высокого разрешения
- Беспроводные технологии подключения
- Адаптивные системы шумоподавления
Как это влияет на разработку усилителей? Усложняется схемотехника, но при этом повышается функциональность и качество звучания. Возрастают требования к квалификации разработчиков и качеству компонентов.
Четырехканальные усилители на базе TDA8571J и TDA8568Q остаются популярным и надежным решением для автомобильных аудиосистем. Правильный подход к проектированию и настройке позволяет получить высококачественное звучание при доступной стоимости. Важно учитывать особенности применения этих микросхем и следовать рекомендациям производителя для достижения оптимальных результатов.
Схемы простых усилителей мощности | Мастер Винтик. Всё своими руками!
В данной статье подобраны простые схемы усилителей НЧ на доступных и недорогих микросхемах. Простота схем заключается в том, что основная масса радиодеталей находится в одном корпусе интегральной микросхемы. Усилители можно подключать к компьютеру, DVD приставкам, использовать в качестве усилителя мощности в автомагнитолах. Схемы простые и доступные для начинающих радиолюбителей.
Усилитель мощности своими руками на TDA2003
Типовая схема включения TDA 2003
Делитель на R1, R2 для цепочки обратной связи задаёт коэффициент усиления данного усилителя.
Печатная плата усилителя на TDA 2003
Усилитель на TDA 2003 можно использовать в качестве сабвуфера к компьютеру.
Характеристики усилителя на TDA 2003
U пит………..12-18 В;
Р ном…………6 Вт;
R……………….
4 Ом;
I max…………2,5 A;
U вх…………..50 мВ;
F, Гц………… 40-15 000.
Стерео усилитель своими руками на TDA 2005
Параметры микросхемы TDA 2005
Типовая схема включения TDA 2005
Схема усилителя удвоенной мощности (до 22 Вт)
Печатная плата к усилителю удвоенной мощности на TDA 2005
Схема усилителя с разделёнными по частоте каналами
Верхний по схеме усилитель НЧ канала, нижний — усилитель ВЧ канала.
Р1 — регулятор уровня ВЧ канала усилителя.
Стерео усилитель мощности с темброблоком и регулятором уровня громкости и баланса каналов.
Р1, Р2 — регуляторы тембра каналов,
Р3, Р4 — регуляторы громкости,
Р5 — баланс каналов усилителя.
R3, R4 и R5, R6, стоящие в цепочке обратной связи задают коэффициент усилителей.
Характеристики усилителя
U пит, В ………………………………………. 14,4;
I max, A………………………………………….3,5 ;
Р ном, Вт (при f-1кГц, р-10%).………… 2 х 10;
R нагр, Ом …………………………………… 2 х 2;
U вх, В ………………………………………. 14,4;
F, Гц…………………………………………….. 40-20 000.
Внимание! Обе микросхемы обязательно устанавливать на радиаторы!
Использованы материалы datasheet TDA2003, TDA2005.
Зотов А.
Метки: [ усилитель ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Акустическая система с фазоинвертором своими руками
- Усилитель мощности НЧ на AN17830A_AN17831A
- Схемы включения операционных усилителей
Double Bass Reflex Speakers
У меня имеется неплохой усилитель мощности.
Задался я целью изготовить для него качественные акустические системы. Так как выходная мощность моего усилителя небольшая, мне понадобились высокочувствительные громкоговорители. У меня была пара рупорных громкоговорителей Fostex.
Подробнее…
УНЧ на AN17830A/AN17831A
Усилители на микросхеме AN17830A часто используются в музыкальных центрах.
Возможная неисправность
В музыкальном центре Philips 355/34 в УНЧ питание на AN17830A подаётся через полевой транзистор типа IRF540N…IRF640. Часто он пробивается и на AN17830A идёт вместо 12…18 вольт 25…30 вольт. Внутренняя защита УНЧ отключает его, предохраняя от повреждения.
Подробнее…
Типы и схемы включения операционных усилителей. Всё про обратную связь усилителей.
Операционные усилители часто используются для выполнения различных операций: суммирования сигналов, дифференцирования, интегрирования, инвертирования и т.
д. А также операционные усилители были разработаны как усовершенствованные
балансные схемы усиления.
Подробнее…
Популярность: 25 111 просм.
Микросхема TDA2003 — Усилитель звука — DataSheet
Перейти к содержимому
Микросхема TDA2003 дает возможность собрать простой усилитель звуковой частоты, при использовании минимального количества внешних компонентов. При этом она обеспечивает высокую нагрузочную способность по току (до 3.5 А) и очень низкие уровни гармоник и перекрестных помех. Безопасная работа обеспечивается защитой от короткого замыкания по постоянному и переменному току, тепловой защитой и отключением нагрузки при всплесках напряжения до 40 В.
Пятивыводной корпус TDA2003
| Обозначение | Параметр | Значение | Ед. изм. |
| Vs | Максимальный импульс напряжения питания (50 мс) | 40 | В |
| Vs | Постоянное напряжение питания | 28 | В |
| Vs | Рабочее значение напряжения питания | 18 | В |
| Io | Максимальный импульс выходного тока (повторяющийся) | 3.5 | А |
| Io | Максимальный импульс выходного тока (неповторяющийся) | 4.5 | А |
| Ptot | Рассеиваемая мощность при температуре корпуса Tcase = 90°C | 20 | Вт |
| Tstg, Tj | Температура хранения и температура кристалла | от -40 до 150 | °C |
| Обозначение | Параметр | Условия | Мин. | Тип. | Макс. | Ед. изм. |
| Характеристики для цепи проверки по постоянному току | ||||||
| Vs | Напряжение питания | 8 | 18 | В | ||
| Vo | Выходное напряжение покоя (на выводе 4) | 6.1 | 6.9 | 7.7 | В | |
| Id | Потребляемый ток покоя (на выводе 5) | 44 | 50 | мА | ||
| Характеристики для цепи проверки по переменному току | ||||||
| Po | Выходная мощность | d = 10%, f = 1 кГц, RL = 4 Ом | 5.5 | 6 | Вт | |
| d = 10%, f = 1 кГц, RL = 2 Ом | 9 | 10 | Вт | |||
| d = 10%, f = 1 кГц, RL = 3.2 Ом | 7.5 | Вт | ||||
d = 10%, f = 1 кГц, RL = 1. 6 Ом | 12 | Вт | ||||
| Vi(rms) | Входное напряжение насыщения | 300 | мВ | |||
| Vi | Чувствительность на входе | f = 1 кГц, Po = 0.5 Вт, RL = 4 Ом | 14 | мВ | ||
| f = 1 кГц, Po = 6 Вт, RL = 4 Ом | 55 | мВ | ||||
| f = 1 кГц, Po = 0.5 Вт, RL = 2 Ом | 10 | мВ | ||||
| f = 1 кГц, Po = 10 Вт, RL = 2 Ом | 50 | мВ | ||||
| В | Частотная характеристика (-3 дБ) | Po = 1 Вт, RL = 4 Ом | от 40 до 15000 | Гц | ||
| d | Искажения | f = 1 кГц Po =от 0.05 до 4.5 Вт, RL = 4 Ом Po =от 0.05 до 7.5 Вт, RL = 2 Ом | 0. 15 | % | ||
| Ri | Входное сопротивление (вывод 1) | f = 1 кГц | 70 | 150 | кОм | |
| Gv | Усиление по напряжению (разомкнутый контур) | f = 1 кГц | 80 | дБ | ||
| f = 10 кГц | 60 | дБ | ||||
| Gv | Усиление по напряжению (замкнутый контур) | f = 1 кГц, RL = 4 Ом | 39.3 | 40 | 40.3 | дБ |
| eN | Напряжение шумов на входе | 1 | 5 | мкВ | ||
| iN | Токи шумов на входе | 60 | 200 | пА | ||
| η | КПД | f = 1 Гц, Po = 6 Вт, RL = 4 Ом | 69 | % | ||
| f = 1 Гц, Po = 10 Вт, RL = 2 Ом | 65 | % | ||||
| SVR | Коэффициент ослабления нестабильности источника питания | f = 100 Гц, Vripple = 0.  5 В,Rg = 10 кОм, RL = 4 Ом | 30 | 36 | дБ | |
Принципиальная схема включения TDA2003
| Компоненты | Рекомендуемые значения | Цель | Больше, чем рекомендуемое значение | Меньше, чем рекомендуемое значение |
| С1 | 2.2 мкФ | Развязка по постоянному току | Шумы при включении и выключении | |
| C2 | 470 мкФ | Подавление пульсаций источника питания | Уменьшение SRV | |
| C3 | 0.1 мкФ | Накопительный конденсатор | Опасность возникновения колебаний | |
| C4 | 1000 мкФ | Выход для подключения нагрузки | Повышение нижней частоты среза | |
| C5 | 0. 1 мкФ | Стабильность частоты | Опасность возникновения колебаний на высоких частотах с индуктивной нагрузкой | |
| CX | ~=1/2πBR1 | Верхняя частота среза | Уменьшение полосы пропускания | Увеличение полосы пропускания |
| R1 | (Gv-1) · R2 | Установка коэффициента усиления | Увеличение тока утечки | |
| R2 | 2.2 Ом | Установка коэффициента усиления и коэффициента SVR | Снижение SVR | |
| R3 | 1 Ом | Стабильность частоты | Опасность возникновения колебаний на высоких частотах с индуктивной нагрузкой | |
| RX | ~=20R2 | Плохое ослабление ВЧ — сигнала | Опасность возникновения колебаний |
Купить TDA2003 по самой низкой цене вы можете здесь.
Рис. 2 Печатная платаЕсли вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
