Как правильно читать монтажные схемы электрооборудования. Какие существуют стандартные цепи питания. Как выполнять соединение элементов по монтажным схемам. Каковы основные правила и рекомендации по работе с монтажными схемами.
Что такое монтажная схема электрооборудования

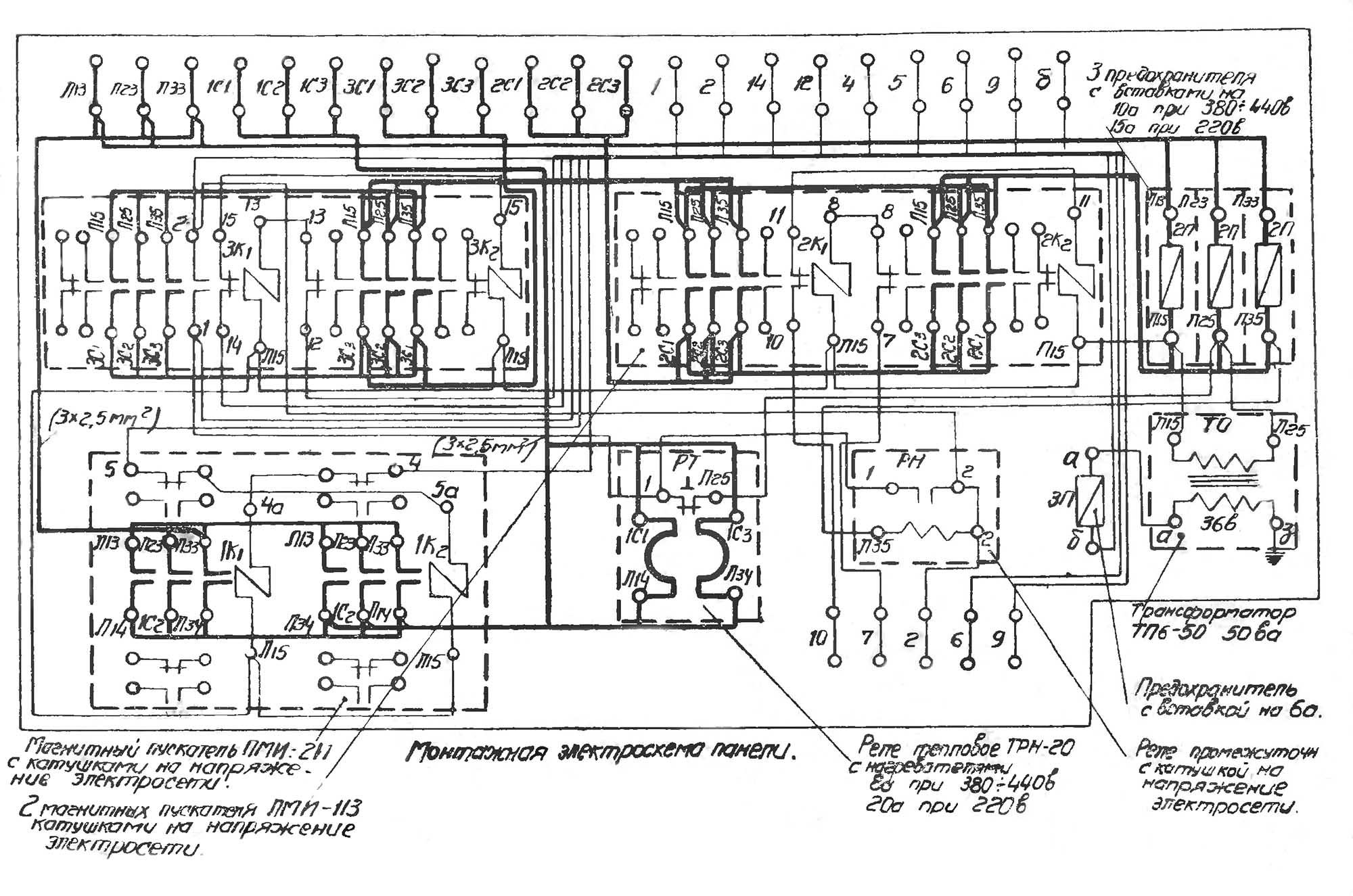

Монтажная схема электрооборудования — это подробный чертеж, на котором показано расположение и соединение всех электрических компонентов системы. Она является важнейшим документом при проведении монтажных и ремонтных работ.
Основные элементы, отображаемые на монтажной схеме:
- Электрические приборы и устройства
- Провода и кабели
- Распределительные коробки
- Точки подключения и соединения
- Маркировка элементов
В отличие от принципиальных схем, монтажные схемы отражают реальное расположение компонентов и соединений между ними. Это позволяет выполнять монтаж максимально точно и эффективно.
Последовательность чтения монтажных схем
Правильное чтение монтажной схемы — важный навык для электромонтажника. Рекомендуется придерживаться следующей последовательности:
- Ознакомьтесь с условными обозначениями, используемыми на схеме
- Определите основные узлы и блоки оборудования
- Проследите цепи питания от источника к потребителям
- Изучите цепи управления и сигнализации
- Обратите внимание на нумерацию и маркировку элементов
- Разберитесь с системой заземления
При возникновении вопросов обращайтесь к пояснениям и спецификациям, прилагаемым к схеме. Не пропускайте мелкие детали — они могут оказаться критически важными при монтаже.
Стандартные цепи питания в монтажных схемах
В большинстве монтажных схем можно выделить типовые цепи питания:
- Силовые цепи — питание мощных потребителей
- Цепи освещения
- Цепи розеточных групп
- Цепи управления и автоматики
- Слаботочные цепи (связь, сигнализация и т.д.)
Каждая группа цепей обычно выделяется визуально на схеме. Это упрощает понимание структуры электроснабжения объекта.
Правила соединения элементов по монтажной схеме
При выполнении монтажа по схеме важно соблюдать следующие правила:
- Строго следуйте указанным на схеме соединениям
- Используйте провода и кабели указанных марок и сечений
- Соблюдайте полярность подключения там, где это требуется
- Выполняйте надежную изоляцию соединений
- Аккуратно маркируйте провода согласно схеме
- Проверяйте качество контактов в точках подключения
Отступления от монтажной схемы недопустимы, так как могут привести к неправильной работе оборудования или создать опасную ситуацию.
Особенности чтения монтажных схем различных типов оборудования
Монтажные схемы могут существенно различаться в зависимости от типа оборудования. Рассмотрим некоторые особенности:
Схемы электроустановок зданий
- Отражают поэтажное расположение электрооборудования
- Показывают трассы прокладки кабелей
- Содержат спецификацию применяемых материалов
Схемы промышленного оборудования
- Детализируют подключение отдельных узлов и агрегатов
- Включают элементы автоматики и управления
- Отражают систему блокировок и защит
Схемы транспортных средств
- Учитывают особенности бортовой сети
- Показывают расположение жгутов проводов
- Отражают подключение специфического оборудования
При работе с конкретным типом оборудования важно изучить соответствующие стандарты оформления монтажных схем.
Инструменты и оборудование для работы с монтажными схемами
Для эффективной работы с монтажными схемами рекомендуется использовать следующие инструменты:
- Мультиметр — для проверки цепей и измерений
- Набор отверток и инструментов для электромонтажа
- Маркеры для кабелей — облегчают идентификацию
- Лупа или очки с увеличением — для чтения мелких деталей схемы
- Планшет или ноутбук — для доступа к электронным версиям схем
Современные технологии позволяют использовать специализированное ПО для работы с монтажными схемами, что значительно упрощает процесс.
Типичные ошибки при чтении монтажных схем
Начинающие специалисты часто допускают следующие ошибки при работе с монтажными схемами:
- Игнорирование условных обозначений и пояснений к схеме
- Неверная интерпретация линий соединений
- Пропуск важных элементов схемы из-за невнимательности
- Неправильное определение функций отдельных устройств
- Ошибки в определении полярности подключения
Как избежать этих ошибок? Внимательно изучайте всю информацию на схеме, при сомнениях консультируйтесь с более опытными коллегами или техническим руководителем.
Современные тенденции в разработке монтажных схем
Развитие технологий влияет и на способы создания и использования монтажных схем:
- Переход на трехмерное моделирование электрических систем
- Использование специализированного ПО для проектирования
- Внедрение интерактивных электронных схем
- Применение технологий дополненной реальности при монтаже
- Интеграция монтажных схем в системы управления производством
Эти инновации позволяют повысить точность монтажа, сократить время на его выполнение и минимизировать ошибки.
Альбом электромонтажника – библиотека компании Legrand
Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «ЛЕГРАН», зарегистрированному по адресу: 105066, Москва, ул. Нижняя Красносельская, д.40/12, корпус 2, согласие на обработку персональных данных, указанных мной на страницах сайта https://legrand.ru/ в сети «Интернет», при заполнении веб-форм, характер информации которых предполагает или допускает включение в них следующих персональных данных: Имя, Фамилия, адрес электронной почты, с целью получения рассылки рекламно-информационных писем.
Согласен на передачу (предоставление, доступ) моих персональных данных ООО «ЮниСендер Рус», зарегистрированному по адресу: 127015, г. Москва, ул. Большая Новодмитровская, дом 23, этаж 2 с целью осуществления рассылки рекламно-информационных писем, а именно: Имя, Фамилия, адрес электронной почты.
Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение., осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).
Я подтверждаю, что ознакомлен с требованиями законодательства Российской Федерации, устанавливающими порядок обработки персональных данных, с политикой Оператора в отношении обработки персональных данных, а также с моими правами и обязанностями в этой области.
Согласие действует по достижении целей обработки или случая утраты необходимости в достижении этих целей.
Согласие может быть отозвано мною в любое время на основании моего письменного заявления.
Типы электрических схем | Электрика в квартире, ремонт бытовых электроприборов
Просмотров 1.1k. Опубликовано Обновлено
Все электрические схемы подразделены на несколько типов и каждый уважающий себя электрик просто обязан уметь их читать — понимать для чего они нужны, чем они отличны друг от друга, какую информацию несут, какие условные обозначения применяются на различных типах электрических схем и т.д. Многие люди, даже специалисты в электрике, путают понятия — «виды» и «типы» электросхем.
Виды схем: электрические, пневматические, гидравлические и комбинированные.
Комбинированные электросхемы применяются в проектах автоматизации различных технологических процессов, когда в проектах вместе с различными электрическими двигателями, аппаратами, датчиками одновременно используются элементы пневмоавтоматики и гидравлики. Такие схемы называют комбинированные электропневматические, электропневмогидравлические или электрогидравлические.
Типы электрических схем: функциональные, структурные, принципиальные и монтажные. Также существуют специальные типы схем, например, схемы внешних электрических и трубных проводок, схемы прокладки кабелей. По ним выполняют монтаж и подключение проводок к электрооборудованию и средствам автоматизации.
Самым распространенным типом электрических схем являются схемы принципиальные. Они дают четкое представление о работе электроустановки, т. к. на данных схемах показывают все электрические цепи. На принципиальных схемах условными обозначениями изображаются все электрические элементы, аппараты и устройства с учетом реальной последовательности их работы.
Все элементы на принципиальных схемах имеют буквенно-цифровые обозначения, которые выполняются согласно ГОСТ.
Как правило, схемы имеют дополнения: различные диаграммами и таблицами переключения контактов, которые поясняют порядок срабатывания сложных элементов, например, многопозиционных переключателей.
Схемы электрические принципиальные могут быть выполнены совмещенным или разнесенным способом. Совмещенным способом обычно выполняют относительно несложные принципиальные схемы. Схемы, в которых имеется несколько двигателей и развитая схема управления, в большинстве случаев выполняют разнесенным способом.
Для чтения принципиальных схем необходимо знать алгоритм функционирования схемы, понимать принцип действия приборов, аппаратов и систем автоматизации, на базе которых построена принципиальная схема.
Используя принципиальную схему, можно выполнить проверку правильности электрических соединений при монтаже и наладке электрооборудования. Данные схемы незаменимы в эксплуатации и поиске неисправностей при ремонте.
На основе электрических принципиальных схем разрабатываются монтажные схемы. На этих схемах показывается реальное расположение электродвигателей, электрических аппаратов и устройств. Все элементы на монтажных схемах выполняются аналогично по тем же ГОСТ, как и на схемах принципиальных.
Все провода на монтажной схеме имеют свой уникальный номер, который после монтажа наносится на электрический провод. На таких схемах провода идущие в одном направлении часто объединяют в жгуты или пучки и показывают одной толстой линией.
Если на принципиальных схемах отдельные элементы одного и того же аппарата могут находится в разных частях схемы, например, катушка пускателя — в цепях управления, а контакты в силовых цепях, то на монтажной схеме все элементы того же пускателя располагаются рядом. При этом выводы аппарата на схеме нумеруются таким же образом, как на реальном аппарате.
Существует несколько вариантов выполнения монтажных схем. Самый популярный из них — это адресный метод. В этом методе провода на схемах не показывают, а только обозначают номерами около выводов электрических аппаратов. Хотя такую схему и проще выполнить при использовании компьютерных программ, она получается существенно сложнее и часто приводит к ошибкам при монтаже.
Кроме электрических принципиальных и монтажных схем существуют еще структурные и функциональные схемы. Они помогают разобраться с общим принципом действия какого-либо сложного электроустройства или отдельного его элемента. Структурные схемы от функциональных отличаются тем, что в них определяются и обозначаются основные функциональные части устройства, а на на функциональных схемах объясняются процессы, которые в них протекают, т.е. разъясняется принцип работы устройства.
Например, такие схемы очень популярны при описании принципа работы сложных электронных устройств. В этом случае развернутая принципиальная схема может только запутать и испугать, особенно не опытных электриков, которые в большинстве своем очень бояться различной электроники. А так, разобравшись по структурной схеме из каких отдельных блоков состоит устройство, как эти блоки между собой взаимодействуют, поняв по функциональной схеме как работают конкретные блоки и элементы устройства и обратившись уже затем к проблемной части на принципиальной схеме, можно быстро решить любую возникшую проблему.
Существуют также объединенные схемы. На таких схемах может быть показаны схемы нескольких типов, например электрическая принципиальная и монтажная. Структурная схема может быть совмещена с функциональной. И т.д.
Монтажная схема разводки электропроводки в квартире
Довольно часто в процессе эксплуатации жилья возникают различные проблемы, в том числе и в области электричества. Как правило это связано с необходимостью проведения ремонта, для чего обязательно понадобится монтажная схема разводки электропроводки в квартире. Она составляется сразу же после проведения электромонтажных работ и в дальнейшем используется при ремонте и обслуживании сети.
Соединение между собой элементов цепи
Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы электриком-профессионалом. Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.
Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются.
Все элементы могут соединяться между собой различными способами:
- Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
- Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
- Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.
Способы разводки проводов и кабелей
Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.
Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.
Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.
Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.
Распределение потребителей по группам
Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.
Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.
Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.
Стандартное разделение по группам может быть следующим:
- Только освещение для жилых комнат, кухни и коридоров.
- Подключение питания к жилым комнатам.
- Подключение питания к кухне и коридорам.
- Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
- Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.
Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.
После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.
После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.
Нормы, требования и технические условия
При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.
Наиболее важными из них считаются следующие:
- В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
- Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
- Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.
- Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
- Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.
Монтажная схема — Большая Энциклопедия Нефти и Газа, статья, страница 1
Монтажная схема
Cтраница 1
Монтажные схемы вычерчиваются в произвольном масштабе, в виде линейных схем, без дополнительной деталировки монтажных соединений, изображенных с исчерпывающей полнотой на конструктивных чертежах. На каждом листе монтажной схемы дается ведомость отправочных марок по форме, указанной в табл. 2, на те конструктивные элементы, схема расположения которых изображена на данном чертеже. [1]
Монтажная схема — это чертеж, на котором показаны расположение отдельных деталей, соединение их между собой проводами. Элементы схемы показаны на монтажной схеме не условными знаками, а так, как они примерно выглядят без изображения подробностей конструкции. Часто на монтажных схемах соединяющие провода показываются условно в виде линий. [2]
Монтажные схемы, в отличие от принципиальных, строятся по принципу строгого соответствия расположения оборудования, электрических цепей и элементов аппаратуры на схеме фактическому его расположению. На монтажных схемах оборудование, токопроводящие провода, аппаратура или отдельные ее элементы изображаются на панелях управления или корпусе аппарата, прибора. [3]
Монтажная схема ( схема соединений) показывает соединения узлов с помощью проводов, жгутов, кабелей, места их присоединения и ввода. Монтажными схемами пользуются при разработке чертежей, прокладке и креплении проводов, жгутов, кабелей, при изготовлении соединений, а также при наладке, контроле, ремонте изделий. [4]
Монтажные схемы ( схемы соединений) щит о-в и пультов выполняют графическим или адресным способом. [6]
Монтажные схемы доказывают места и способы установки вторичного оборудования, места прокладки и подсоединения проводов, а также маркировку троводов и оборудования. [7]
Монтажные схемы должны отображать: место расположения вторичных приборов и аппаратов, внутренние соединения их и расположение выводов ( зажимов), место располо. [8]
Монтажная схема показывает монтажную взаимосвязь аппаратуры. На ней условно изображается электрооборудование, входящее в данную схему ( с указанием расположения сальников), шифры, марки и сечение кабелей, порядок подключения каждой жилы кабеля на клеммы приборов и электромашин. [10]
Монтажная схема показывает расположение деталей на данной конструкции согласно принципиальной схеме, способ соединения, количество проводов и их диаметры, расположение жгутов ( пучков) проводов и отводы от них, места закрепления и длины соединительных проводов. Количество проекций на монтажной схеме соответствует количеству плоскостей прибора, на которых будет выполняться монтаж. Обычно вид снизу на шасси — главный, а боковые стороны заваливаются на 90 во все стороны от главного вида. При компоновке всего аппарата и конструировании узлов и блоков необходимо уделять большое внимание выполнению их электрического монтажа. При продуманном монтаже общая конструкция получается компактной, увеличивается надежность, возрастают удобства настройки, эксплуатации и ремонта как отдельных узлов, блоков, так и всего комплекса. В массовой аппаратуре магнитной записи к монтажу предъявляются требования высокой технологичности, легкости смены отдельных элементов, механической прочности соединений. [11]
Монтажные схемы отличаются между собой возможными вариантами устройства каркаса с наиболее рациональной раскладкой настилов и плит перекрытия. [13]
Монтажные схемы используются при монтаже установки. [14]
Монтажные схемы являются рабочими чертежами, по которым выполняется монтаж, однако они неудобны для ознакомления с принципами действия системы управления. [15]
