Принцип работы мостовой схемы лампового усилителя

Мостовая схема лампового усилителя мощности представляет собой два идентичных усилительных каскада, включенных таким образом, что их выходные сигналы находятся в противофазе. Это позволяет получить на нагрузке удвоенное напряжение по сравнению с обычной схемой.

Основные особенности мостовой схемы:

Два идентичных усилительных каскада
Противофазное включение выходов каскадов
Нагрузка (динамик) подключается между выходами каскадов
Отсутствие общей точки выходов с «землей»

За счет такого включения на нагрузке формируется удвоенное напряжение сигнала, что позволяет получить в 4 раза большую выходную мощность по сравнению с обычной схемой при тех же напряжениях питания.

Преимущества мостовых ламповых усилителей

Мостовое включение ламп в выходном каскаде усилителя мощности дает ряд существенных преимуществ:

Увеличение выходной мощности в 4 раза при тех же напряжениях питания
Снижение уровня нелинейных искажений
Улучшение демпфирования нагрузки
Возможность работы без выходного трансформатора
Повышение КПД усилителя

Главное преимущество — существенное увеличение выходной мощности без повышения напряжений питания. Это позволяет получить мощный ламповый усилитель с относительно низковольтным питанием.

Особенности расчета мостовых ламповых схем

При разработке мостового лампового усилителя мощности необходимо учитывать некоторые особенности:

Требуется точное согласование параметров ламп в обоих плечах моста
Необходима тщательная балансировка плеч для минимизации искажений

Нужно обеспечить симметричный входной сигнал для обоих каскадов
Следует применять межкаскадную связь по постоянному току
Важно правильно рассчитать режимы работы ламп с учетом удвоенного напряжения на нагрузке

Правильный расчет всех элементов схемы позволяет реализовать потенциальные преимущества мостового включения и получить качественный ламповый усилитель с высокой выходной мощностью.

Варианты реализации мостовых ламповых усилителей

Существует несколько вариантов построения мостовых ламповых усилителей мощности:

С выходным трансформатором
Бестрансформаторные (ОТL)
С катодной связью
С анодной связью
Комбинированные схемы

Наиболее распространены схемы с выходным трансформатором, так как они проще в реализации. Однако бестрансформаторные схемы позволяют получить лучшие характеристики, хотя и сложнее в настройке.

Выбор конкретной схемы зависит от требуемой мощности, используемых ламп и других параметров усилителя. Для маломощных усилителей часто применяют схемы с катодной связью, а для мощных — с анодной связью.

Расчет мощности мостового лампового усилителя

Выходная мощность мостового лампового усилителя рассчитывается по формуле:

P = U² / (2 * R)

где:

P — выходная мощность, Вт
U — амплитуда напряжения на нагрузке, В
R — сопротивление нагрузки, Ом

При этом амплитуда напряжения на нагрузке в мостовой схеме равна удвоенной амплитуде напряжения на выходе одного плеча.

Например, при амплитуде 100 В на каждом плече и нагрузке 8 Ом получим:

P = (2*100)² / (2 * 8) = 2500 Вт

Это в 4 раза больше, чем мощность одиночного усилителя с теми же параметрами.

Выбор ламп для мостового усилителя мощности

При выборе ламп для мостового усилителя следует учитывать следующие факторы:

Требуемую выходную мощность
Максимально допустимое анодное напряжение
Максимальный анодный ток
Крутизну характеристики
Выходное сопротивление

Для мощных мостовых усилителей хорошо подходят лучевые тетроды и пентоды, например:

6П3С
6П6С
6П45С
EL34
KT88

Для маломощных усилителей можно использовать двойные триоды:

6Н8С
6Н9С
6Н23П

Важно подбирать лампы с близкими параметрами для обеспечения симметрии плеч моста.

Особенности настройки мостовых ламповых усилителей

Настройка мостового лампового усилителя мощности имеет свои нюансы:

Необходима точная балансировка плеч моста для минимизации искажений
Следует тщательно настроить режимы работы ламп с учетом повышенного напряжения на нагрузке
Важно обеспечить симметрию входных сигналов для обоих каскадов

Нужно проверить отсутствие паразитных колебаний на высоких частотах
Требуется настройка цепей обратной связи для стабилизации параметров

Правильная настройка позволяет реализовать все преимущества мостовой схемы и получить качественное звучание при высокой выходной мощности.

Мостовой двухтактный усилитель мощностью 25 Вт

Одной из главных проблем, с которой сталкивается разработчик ламповых усилителей, является изготовление выходных трансформаторов. В то время как силовой трансформатор должен лишь обеспечивать необходимые напряжения и токи и может быть намотан, в крайнем случае даже вручную, выходной трансформатор оказывает огромное влияние на характеристики усилителя. Способ намотки обмоток, размеры сердечника, даже толщина пластин сердечника и толщина прокладок между обмотками — все влияет на такие важные параметры усилителя, как выходная мощность, полоса пропускания частот и нелинейные искажения.

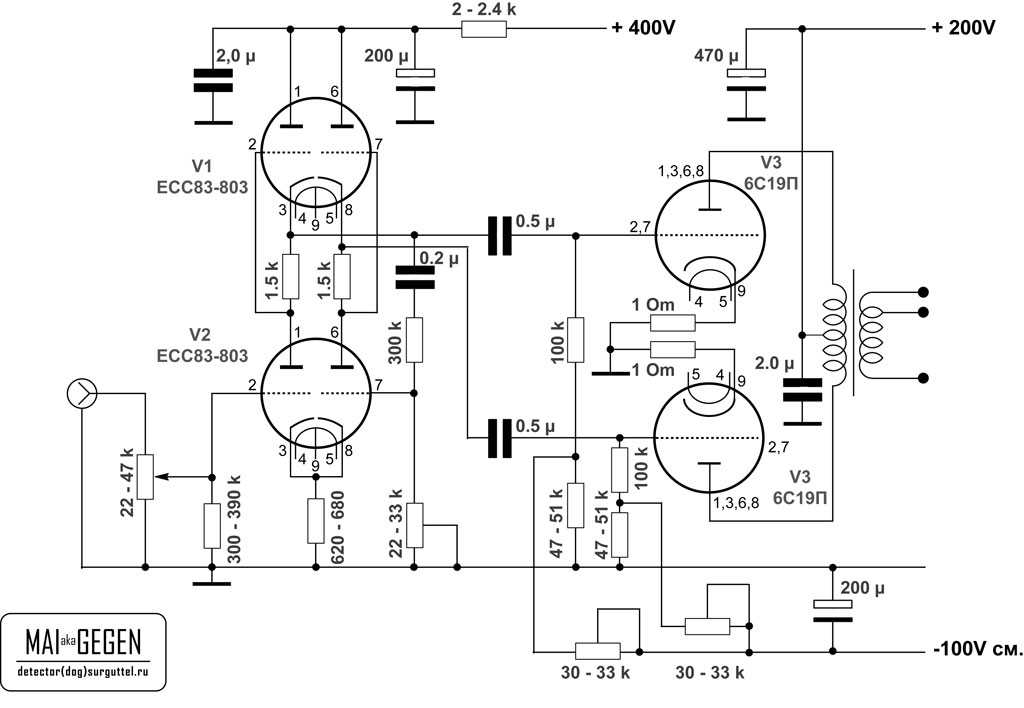

Желание сделать выходной трансформатор менее критичным к качеству его изготовления или вообще отказаться от его применения привело к появлению схем мостовых усилителей, в которых выходные лампы по постоянному току включены последовательно, а по переменному-параллельно. Поскольку выходные лампы в такой схеме работают в режиме катодного повторителя, а постоянная составляющая на нагрузке исключена, появляется возможность согласовать сопротивление нагрузки с помощью простого автотрансформатора, имеющего всего одну обмотку.

Рис.1. Схема мостового усилителя мощности

Входной каскад на лампе Л1.1 типа 6Н8С построен по схеме с общим катодом и особенностей не имеет. Его назначение — обеспечить необходимый уровень чувствительности. Если источник сигнала имеет выходное напряжение не менее 4 В, то входной каскад можно исключить и подавать входной сигнал прямо на вход фазоинвертора.

Фазоинвертор (лампа Л2 тина 6Н9С) построен на основе балансного. Такой фазоинвертор отличается большим усилением и симметричностью разделенного сигнала. При желании иметь в усилителе балансный вход типа XLR, обладающий большей помехозащищенностью по сравнению с однотактным входом RCA, можно убрать конденсатор, заземляющий второй вход фазоинвертора, и подать на него сигнал.

Выходной каскад выполнен на двух лучевых тетродах Л3 и Л4. В качестве выходных ламп можно применять лампы 6П6С или 6П3С. С первыми выходная мощность составит около 12-13 Вт, со вторыми — до 25 Вт на канал. Еще более увеличить выходную мощность можно, применив лампы 6П27С, которые имеют максимальное анодное напряжение до 800 В и гораздо больший ток анода.

Рис.5. Печатная плата блока питания

Как известно, главным недостатком ламп по сравнению с транзисторами является довольно низкая стабильность параметров. Так, ресурс большинства ламп составляет 500-1000 часов непрерывной работы. За этот период значительно изменяются основные параметры лампы — уменьшается крутизна характеристики, падает выходная мощность, изменяется внутреннее сопротивление. Особенно неприятно этот эффект проявляется в двухтактных выходных каскадах, так как изменение параметров ламп приводит к разбалансировке плеч двухтактного каскада, появлению постоянного тока через выходной трансформатор и увеличению нелинейных искажений. Стабилизация анодного питания в данном случае не помогает, поскольку лампа по постоянному току представляет собой сопротивление и изменение внутреннего сопротивления лампы вызывает нестабильность тока покоя. Большинство усилителей либо регулируется только один раз при изготовлении, либо имеет подстроечные элементы для установки тока покоя в течение срока службы усилителя, что требует периодического проведения профилактических работ с применением специального оборудования и некоторой квалификации от пользователя ламповой аппаратуры.

Рис.6. Схема стабилизатора тока покоя выходных ламп

Устройство представляет собой стабилизатор тока и состоит из нескольких функциональных узлов. Резистор Rдт представляет собой датчик тока, на котором создается напряжение падения, пропорциональное току покоя лампы. На транзисторах VT1 и VT2 собран маломощный источник опорного напряжения, с помощью которого задается ток покоя лампы. Данная схема источника опорного напряжения отличается малым потреблением тока (0,5-0,7 мА), что немаловажно, так как ток источника опорного напряжения не проходит через датчик тока и, следовательно, приводит к небольшой погрешности установки тока покоя. При желании источник опорного напряжения можно заменить светодиодом, который будет индицировать нормальный режим лампы. В этом случае нужно применить светодиод с рабочим током не более 1 мА. На составном транзисторе VT3VT4 собрано устройство сравнения и управления током. При уменьшении тока покоя лампы уменьшается падение напряжения на резисторе датчика тока Rдт.

Поскольку напряжение на базе транзистора VT3 стабилизировано источником опорного напряжения, уменьшение напряжения на эмиттере VT3 вызывает открывание транзисторов VT3 и VT4, которые шунтируют резистор Rк и уменьшают общее сопротивление в цепи катода лампы, тем самым увеличивая ее анодный ток. При повышении анодного тока транзисторы VT3 и VT4 закрываются и увеличивают сопротивление в цепи катода. Для исключения влияния переменной составляющей катодного тока на постоянный ток покоя резистор R5 зашунтирован конденсатором большой емкости С1.

Это устройство включается в катодную цепь лампы вместо резистора автоматического смещения и питается за счет напряжения смещения. При испытании с несколькими лампами типа 6П6С и 6П3С такой стабилизатор тока обеспечивал постоянство тока покоя с точностью до 2%. По переменному току это устройство зашунтировано конденсатором большой емкости и не оказывает никакого влияния на усиление звуковых частот. Для каждой выходной лампы изготавливается такой стабилизатор тока на небольшой печатной плате и устанавливается вместо катодного резистора.

Установив ток покоя выходного каскада равным 25-30 мА, можно использовать усилитель в классе А или АВ, устанавливая в выходном каскаде соответственно лампы 6П6С или 6П3С. Никаких регулировок при замене ламп при этом не нужно.

Все трансформаторы и лампы установлены непосредственно на корпусе усилителя. Трансформаторы закрыты кожухами, которые также крепятся к корпусу. Установочные размеры силового трансформатора зависят от конструкции самого трансформатора и поэтому не указаны на чертеже корпуса усилителя. Около всех трансформаторов должны быть просверлены отверстия для прокладки проводов. Их размеры и положение также достаточно произвольны. Плата блока питания крепится в подвале корпуса под силовые трансформатором на винтах крепления кожуха трансформатора. Монтаж каскадов усилителя выполнен навесным способом на выводах ламповых панелей. На винтах крепления ламповых панелей закреплены дополнительные контактные пластины из текстолита, на которых резаком прорезаны контактные площадки.
