Музыкальная катушка тесла схема. Музыкальная катушка Тесла своими руками: схемы и инструкции по сборке

Как собрать музыкальную катушку Тесла в домашних условиях. Какие существуют схемы и принципы работы музыкальных катушек Тесла. Где найти подробные инструкции по сборке музыкальной катушки Тесла своими руками. Какие компоненты потребуются для создания поющей катушки Тесла.

Содержание

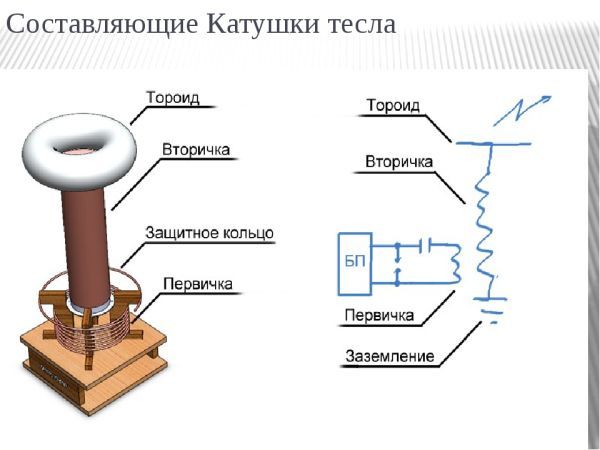

Принципы работы музыкальной катушки Тесла

Музыкальная катушка Тесла — это модификация обычной катушки Тесла, позволяющая воспроизводить звуки и мелодии с помощью электрических разрядов. Ее работа основана на следующих принципах:

Модуляция разряда звуковым сигналом
Использование высокочастотного прерывателя для создания звуковых колебаний
Преобразование электрических импульсов в акустические волны

Существует несколько способов реализации звукового модуля в катушке Тесла:

Частотная модуляция — изменение частоты прерываний разряда
Амплитудная модуляция — изменение амплитуды напряжения на первичной обмотке
Фазовая модуляция — изменение фазы колебаний в резонансном контуре

Основные схемы музыкальных катушек Тесла

Наиболее распространены следующие схемы музыкальных катушек Тесла:

1. Схема на основе ШИМ-контроллера

В этой схеме используется ШИМ-контроллер (например, TL494) для модуляции напряжения на первичной обмотке катушки. Звуковой сигнал подается на вход ШИМ-контроллера, изменяя скважность импульсов и, соответственно, амплитуду разряда.

2. Схема на основе ФАПЧ

Здесь применяется система фазовой автоподстройки частоты (ФАПЧ) на базе микросхемы CD4046. Звуковой сигнал модулирует частоту и фазу колебаний в резонансном контуре катушки, создавая звуковые эффекты.

3. Схема с микроконтроллерным управлением

В этой схеме используется микроконтроллер для генерации управляющих импульсов. Он позволяет реализовать как частотную, так и амплитудную модуляцию разряда. Часто применяется для воспроизведения MIDI-файлов.

Инструкция по сборке музыкальной катушки Тесла

Для сборки музыкальной катушки Тесла своими руками потребуются следующие компоненты:

Первичная и вторичная обмотки
Высоковольтный трансформатор
Конденсаторы для резонансного контура
Полупроводниковые ключи (IGBT или MOSFET транзисторы)
Драйверы для управления ключами
Микроконтроллер или специализированная микросхема для генерации импульсов
Звуковой усилитель и динамик (опционально)

Основные этапы сборки:

Изготовление первичной и вторичной обмоток согласно расчетам
Сборка высоковольтного блока питания
Монтаж полупроводниковых ключей и их драйверов
Подключение управляющей электроники (микроконтроллера или специализированной микросхемы)
Настройка резонансного контура
Подключение звукового тракта (при необходимости)
Окончательная отладка и тестирование

Где найти подробные схемы и инструкции

Наиболее полные и проработанные схемы музыкальных катушек Тесла для самостоятельной сборки можно найти:

На специализированных сайтах по высоковольтной технике
В технических журналах по электронике
На форумах радиолюбителей
В книгах по катушкам Тесла

Многие производители катушек Тесла также предлагают готовые наборы для сборки с подробными инструкциями. Это может быть хорошим вариантом для начинающих.

Меры безопасности при работе с музыкальной катушкой Тесла

При сборке и эксплуатации музыкальной катушки Тесла необходимо соблюдать следующие меры безопасности:

Использовать надежную изоляцию высоковольтных узлов
Не прикасаться к катушке во время работы
Соблюдать безопасное расстояние от работающей катушки
Не эксплуатировать катушку вблизи легковоспламеняющихся предметов
Использовать защитные очки при настройке
Отключать питание перед любыми манипуляциями с катушкой

Помните, что катушка Тесла — это источник высокого напряжения и требует осторожного обращения. При соблюдении правил безопасности вы сможете насладиться удивительным зрелищем поющих электрических разрядов.

Преимущества самостоятельной сборки музыкальной катушки Тесла

Создание музыкальной катушки Тесла своими руками имеет ряд преимуществ:

Глубокое понимание принципов работы устройства
Возможность экспериментировать с различными схемами
Экономия средств по сравнению с покупкой готового устройства
Удовлетворение от самостоятельно реализованного сложного проекта
Развитие навыков в электронике и программировании

Часто задаваемые вопросы о музыкальных катушках Тесла

Какая мощность требуется для работы музыкальной катушки Тесла?

Мощность может варьироваться от нескольких десятков ватт для небольших катушек до нескольких киловатт для крупных установок. Типичная мощность любительской музыкальной катушки Тесла составляет 100-500 Вт.

Какие мелодии можно воспроизводить на музыкальной катушке Тесла?

Теоретически можно воспроизвести любую мелодию, но лучше всего звучат простые мелодии с четким ритмом. Популярны классические произведения, темы из видеоигр и фильмов.

Насколько громким может быть звук музыкальной катушки Тесла?

Уровень звукового давления может достигать 100-110 дБ на расстоянии 1 м от катушки. Это сравнимо с громкостью рок-концерта.

Опасно ли находиться рядом с работающей музыкальной катушкой Тесла?

При правильной конструкции и соблюдении мер безопасности риск минимален. Однако не рекомендуется длительное нахождение в непосредственной близости от работающей катушки из-за возможного воздействия электромагнитного поля.

Схема музыкальной катушки тесла

25.09.2015 Электронная техника

В этом видео уроке канала youtube «Alpha Mods» будем собирать мелкий поющий качер из покупного китайского набора, продается в этом китайском магазине. Плагин на Google Хром для экономии в нём: 7% с приобретений возвращается вам.

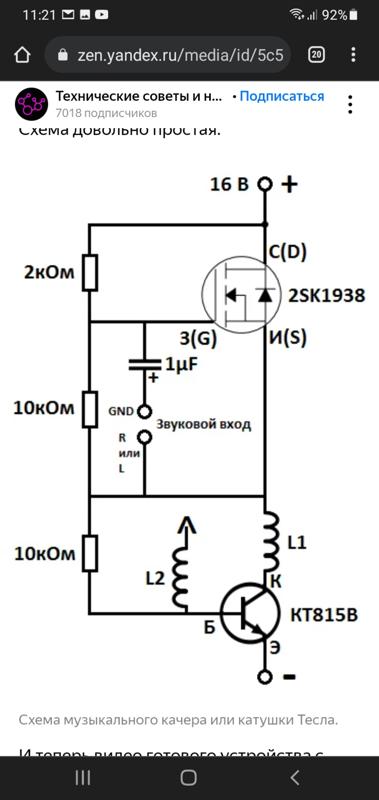

Схема музыкального качера Тесла

В пакетике имеется все нужные подробности. Вторичная катушка, железный шар для разряда, блок питания. Сборку начнём с мелких компонентов. Как раз с резисторов.

3, что в месте, на 22 килоом. R5, r3 и r2. На плате всё указано, так что и запиваем. Подобным образом паяем и другие резисторы. Потом в движение пошли конденсаторы. Припаиваем их также.

После этого светодиоды, 1 светло синий, 2 красный. Под конец мосфет и охлаждение. Дабы легко заменить транзисторы, мастер применял dip панель. Но с ней транзистор поднимается чуть выше, отверстия на кулере не совпадают.

Дорабатываем. Потом припаиваем выключатель.

Тут мастер нечаянно припаял 2 контакта выключателя между собой. Если вы когда-либо столкнетесь с таковой проблемой, нужно или очень сильно дунуть, либо приобрести инструмент. Данный отсос продается в китайском магазине.

Стоит он меньше 4 американского доллара. Нагреваем контакты паяльником, нажимаем кнопку на оловоотсос, контакт обновился. Наконец-то припаиваем первичную катушку и вторичную.

Запускаем блок питания.

Из-за мелкого потребления тока возможно сделать USB качер.

Сейчас берем адаптер из набора на 12 вольт, 2 ампер. Подключаем схему к нему. Конструктор трансформатора Теслы готов.

Но давайте сделаем из него музыкальный качер.

Добавляем несколько подробностей. И появляется миниджек 3,5. Берём смартфон, качаем приложение генерации импульсов и вот вам модуляция.

Совершенно верно кроме этого возможно подключить и музыку. Кто-то сообщит: ничего не слышно! Но это играется Стример на качере.

Сейчас берем шприц, в носик закручиваем саморез и создаем вакуум.

Случайные записи:

Детектор iek оп 2э. инструкция по применению
Где купить ламповый усилитель

Шоу музыкальных катушек Тесла

Музыкальная SSTC | Катушки Тесла и все-все-все

Я писал ранее про способы использования трансформатора Тесла для извлечения музыки и звуков, и две основные разновидности способа модуляции плазменного разряда (для импульсных катушек и для непрерывных соответственно): монофонический частотный и полноспектровый амплитудный. Музыкальные катушки Тесла, сделанные по первому принципу (в основном это

DRSSTC), принимают на вход MIDI-сигнал, и издают трещащие пронзительные звуки, напоминающие мелодии со старых мобильников; звуковые трансформаторы Тесла второго типа работают как ионофоны, т. е. просто усиливают поступающий на вход сигнал с плеера или другого источника звука, как это делает любой звуковой усилитель, с той лишь разницей, что источником звука здесь является разогретая плазма разряда.

На данный момент известно два принципиально различных способа сделать такую звуковую катушку Тесла на транзисторах. Это использование buck-преобразователя в питании силовой части схемы (амплитудная модуляция) и классического автогенератора, или же использование резонансного драйвера полумоста (LLC) (частотно-амплитудная модуляция), вместе с фазовой автоподстройкой частоты (ФАПЧ, PLL). На баке сделана моя первая звуковая катушка, которая подробно описана во второй половине данной статьи. У неё есть ряд недостатков: низкая громкость звука, высокий уровень помех в звуке, большая CW-составляющая в разряде (грубо говоря, только малая часть объёма плазмы меняет свой размер в такт звуковой частоте). Их лишена вторая упомянутая топология, которая, насколько мне известно, ранее практически не применялась при построении звуковых катушек.

Амплитудный сигнал с плеера, поступающий на вход драйвера, преобразуется в, назовём это так, отклонения реальной частоты драйвера от некоторой частоты X, которая совпадает в случае максимальной выставленной громкости с резонансной частотой катушки, поскольку берётся ФАПЧой через антенну со вторички. Если с плеера поступает сигнал, скажем, в 500 герц, с амплитудой от 0 до максимума плеера (или до ограничения, установленного, как в этой катушке, двумя диодами Шоттки (+-300 милливольт), чтобы не сжечь вход драйвера возможными наводками на звуковой кабель), то 500 раз в секунду происходит отстройка частоты от заданной ФАПЧ средней до некоторой граничной. Честно скажу, не знаю, какова эта граничная частота в данном случае, но, скорее всего, 10% от резонансной достаточно для полного пропадания стримера.

При регулировке же громкости в драйвере происходит смещение частоты X от резонанса так, чтобы максимальная громкость от стримера регулировалась пропорционально задаваемой на плеере. Резонансная частота такого музыкального трансформатора Тесла выполняет функцию несущей частоты дискретизации. 160 кГц как в этой конкретной катушке Тесла, вполне достаточно для воспроизведения любой звуковой частоты в музыке (до 10 кгц).

ФАПЧ в такой топологии выполняет функцию поддержания резонансной частоты, относительно которой смещает свой выход драйвер. Без неё не будет автогенерации, и при поднесении руки, плазмашара, да даже просто при перемещении катушки в другое помещение она выйдет из рабочего режима, с непредвиденными последствиями.

Собственно, это всё. Основная сложность здесь — разработка драйвера и настройка PLL: она требует одновременной регулировки сразу двух параметров: положения и размера антеннки вместе с подкручиванием переменного резистора. Антеннка требуется совсем небольшая, около 5-8 см.

В качестве постоянно упоминающегося здесь LLC-драйвера выступает IRS27951, весьма неплохо пригодная для изготовления простых полумостов, а также для подобных экзотических применений. На её основе на данный момент сделана куча мелких полумостов для питания всего подряд, питальник для электролизёрной горелки, с обратной связью по датчику давления для поддержания постоянного давления на выходе вне зависимости от диаметра сопла горелки, на ней же сооружена мини-индукционная печь для прогрева электродов неоновых трубок, и теперь вот и катушка Тесла с музыкой. Следует аккуратно выбирать рабочую резонансную частоту: выше 200 кГц эта микросхема уже практически не работает.
ФАПЧ стандартная: CD4046. Старая, известная своей капризностью и трудностью в настройке микросхема. Но здесь от неё используется только часть, а именно фазовый компаратор, используемый для поддержания автогенерации.

Параметры обмоток ничем особо не выделяются: вторичная 16х25 см проводом 0.35, первичная — 8 витков толстой медью, ниже начала вторичной обмотки, чтобы уменьшить коэффициент связи и ток контура. Полумост сооружён на IRGP50B60, управление через GDT. Тороид мучительно спаян из алюминиевой присадки для аргонового сварочника — зато прочный и жёсткий.

Катушка выдаёт разряды длиной от 5 до 20-25 см (в зависимости от мощности звукового сигнала), в псевдоимпульсном режиме. То есть, выглядят они как импульсные, и так же больно щиплются, но на деле это CW. Катушка создаёт крайне мощное поле вокруг себя — лампы загораются на расстоянии до двух и более метров. Громкость музыки поразительная, в несколько раз выше, чем у старого варианта на buck-конвертере.

Для дополнительного пафоса сделал для катушки подсвечиваемый шильдик из фольгированного текстолита. Получилось, на мой взгляд, довольно неплохо.

На данный момент катушка приобретена и находится в использовании театром «ТиПо», занимающимся организацией и проведением детских праздников. На видеозаписи можно посмотреть профессионально сделанное промо с её использованием!

При использовании в качестве терминала длинной изогнутой стальной проволоки, за счёт ионного ветра она начинает забавно дёргаться. Иногда в такт музыке.

Ниже находится старая статья про музыкальный трансформатор Тесла на buck-конвертере, добавленная сюда для полноты картины и описания сути музыкальных катушек Тесла.

Огромное преимущество транзисторных трансформаторов Тесла, выгодно отличающее их от искровых: их достаточно легко можно заставить петь, т. е. издавать звуки плазмой их разряда (ламповые тоже способны на это, но усилий требуется значительно больше, и удачных прецедентов сборки маловато). Сам принцип аудиомодуляции плазмы известен довольно давно; в СССР даже были концертного типа установки, модулировавшие факельный разряд звуком, устанавливавшиеся иногда (как мне рассказывали) в летних кинотеатрах. Есть даже современные профессиональные аудиосистемы, использующие электрическую дугу для издавания звука (ионофоны, плазмафоны и т. п.). Поскольку разряд катушки Тесла — такая же высоковольтная плазма, как и в факельниках или ионофонах, его можно промодулировать звуковой частотой, получив на выходе помимо электрического разряда ещё и звук.

Основных способов модуляции два: частотная и амплитудная. Частотная модуляция основывается на изменении частоты прерываний в интерраптере, при управлении с микроконтроллера, совместимого с MIDI или аналогичным форматом, или с компьютера. Основное её преимущество в возможности использования с импульсными катушками — ISSTC и DRSSTC — и получении огромных поющих молний с больших установок, в то время как прочие способы для этого непригодны. Силовая часть катушки Тесла включается и выключается несколько сотен раз в секунду, соответственно, плазменный канал молнии то появляется, то исчезает, и нагретый воздух создаёт звуковую волну при его появлении. Но вместо генерирования прямоугольного сигнала для управления транзисторами при помощи таймера 555, как это обычно делают, этот сигнал выдаётся микроконтроллером (или логикой, если не лень её распаивать), а на вход контроллера при этом поступает последовательность нот с определённой частотой, формирующая мелодию. Минусы метода — монофоничность, как у рингтонов старых мобильников (дифоничность в случае парной катушки Тесла) и некоторая сложность при программировании конверсии цифрового сигнала в формате MIDI в набор частот. Скоро будет доделан до законченного вида прерыватель для DRSSTC, который будет способен играть музыку этим способом.

Пример тестового музыкального трансформатора Тесла, который использует этот способ аудиомодуляции, звучит примерно так:

Реализация амплитудной аудиомодуляции катушки Тесла может быть сделана несколькими принципиально различными способами. Известные мне таковы:

1) Модуляция амплитуды напряжения. На вход инвертора — полумоста или моста — подаётся не полное рабочее напряжение, а некий процент от питающего. Реализуется это обычно при помощи т.н. buck-конвертера: топологии преобразователя из ключа (полевого транзистора или IGBT) и диода (или двух ключей для синхронного бака), и сглаживающего дросселя. Ключ управляется по затвору ШИМ-генератором (например, TL494 или аналогичным), через драйвер и опторазвязку. ШИМ-генератор же получает на вход амплитудно модулированный звуковой сигнал с плеера или другого источника звука. Получается этакое двойное преобразование: АМ -> ШИМ -> АМ. Несколько неэффективно и вносит искажение в звучание, но в целом наиболее просто.

2) Модуляция фазы и частоты. Реализуется обычно на основе ФАПЧ (CD4046 и родственников). Получая на вход амплитудный сигнал, мы в соответствии с ним сильнее или слабее мешаем ФАПЧ подстраиваться в рабочую частоту катушки (предельная частота звука — ок. 1/100 несущей частоты катушки) — уходим от резонанса. Этот метод требует использования топологии ФАПЧ при построении катушки, которая несколько сложнее простого автогенератора. Но в общем случае такой способ должен давать более чистый звук.

3) PDM (pulse density modulation), DDS и другие нестандартные методики. Основаны в основном на хитрых аналого-цифровых преобразованиях (пропуск импульсов, например, как в PDM, представляет именно такое преобразование), использовании специальных дорогостоящих микросхем (DDS) и в целом немалого знания искусства схемотехники. Но, по отзывам и записям, они позволяют получить наиболее чистый амплитудно модулированный звук.

Ниже представлена моя амплитудно аудиомодулированная SSTC (Музыкатушка, так я её называю) на полумосте из всё тех же HGTG20N60A4D и с управлением звуком через buck-конвертер и ШИМ. Она сделана более чем топорно и неаккуратно, в основном из-за того, что собиралась несколько месяцев — то не было корпуса, то горели компоненты из-за неправильного включения (я подавал питание на силовую одновременно с драйвером, и, скорее всего, драйвер запускался и работал несколько периодов неправильно, что оказывалось достаточным для выгорания силовой. Проблема решилась установкой реле, включающим силовую часть только после того, как заработает драйвер),

вдобавок ко всему у меня отсутствовали подходящие драйверы (UCC27425), так что пришлось использовать UCC27324 и изобретать во-первых, инверсию сигнала и деление его на два канала, и, во вторых, запуск автогенерации ввиду отсутствия у неё ENABLE-входа. Всё это, впрочем, не мешает Музыкатушке неплохо работать. Это первая моя мощная катушка Тесла, постоянно работающая в CW-режиме (качеры не в счёт). Разряд имеет длину всего лишь около 10-15 см при потреблении в полтора киловатта. Такой режим непрерывной работы сильно разогревает как транзисторы, так и первичную со вторичной обмотки: первоначальный вариант первички и вторички быстро нагревался чуть ли не до сотни градусов и выше, угрожая расплавить каркас; пришлось отказаться от компактности в пользу надёжности и стабильности.

Сейчас частота с тороидом составляет около 250 кГц, при токе по первичной обмотке около 20-25А. 2.

Звук катушки громкий (ватт на 10 по ощущениям), но весьма «грязный», замусоренный холостым шипением. Предположительно, это происходит из-за глючащего от наводок оптрона в баке. Отлаживать не особо хочется, слишком уж долго собиралась эта конструкция в свой более или менее законченный вид.

Разряд необычайно горячий — стальная проволока, будучи поставленной на терминал, горит, как бенгальский огонь, а вольфрам моментально начинает испаряться с голубовато-сизым дымом и бело-жёлтым свечением. Создаваемое катушкой поле так сильно, что можно получить весьма чувствительные ожоги, просто случайно коснувшись какого-то металлического предмета, стоя рядом с ней — возникает дуга между кожей и этим предметом.

Впрочем, фотографии здесь не очень интересны — видеозаписи куда лучше передают её работу.

Последнее видео особо интересно: там фигурирует большая неоновая спираль, недавно мною отпаянная и чрезвычайно красиво ведущая себя в тандеме с Музыкатушкой.

Для дочитавших до этого места подарок: полная схема buck-конвертера. Можно копировать.

Метки отсутствуют.

Схемы музыкальных катушек Теслы своими руками

Опубликовано Дэниелом Макколи 15 января 2020 г.

Эталонный дизайн Катушка Тесла 2.0 в действии

Ищете новый и захватывающий проект в области электроники? Не смотрите дальше. Хорошо известно, что высоковольтные проекты, в частности, катушки Тесла, без сомнения, являются самыми захватывающими электронными комплектами, которые можно построить. В конце концов, кто не любит создавать и наблюдать силу и магию искусственной молнии? Я строю и эксплуатирую катушки Тесла уже более 20 лет, и они до сих пор не перестают меня удивлять.

Если вы читаете эту статью, вы, несомненно, изучаете варианты самостоятельной сборки. Что ж, мы рассказали вам здесь, в Eastern Voltage Research. Наши музыкальные схемы катушек Теслы, сделанные своими руками, являются наиболее полными и проверенными конструкциями, доступными в мире на сегодняшний день. И, в отличие от большинства других компаний, мы лично потратим время на то, чтобы помочь вам шаг за шагом выполнить ваш проект, если вы решите построить одну из наших конструкций катушек Тесла своими руками. Мы гордимся тем, что у нас лучшее обслуживание клиентов и техническая поддержка среди всех компаний, производящих комплекты электроники!

Эталонный дизайн 1.0 Катушка Тесла в действии

Чертежи музыкальной катушки Тесла своими руками

Наши схемы музыкальных катушек Теслы, сделанные своими руками, основаны на современной технологии двухрезонансных твердотельных катушек Тесла (DRSSTC) и предназначены для аудиомодуляции для создания музыкальных тонов с использованием дуг. Если вы хотите сыграть в Super Mario Brothers или тему Индианы Джонса на своей катушке Tesla, вы можете сделать это с помощью этих дизайнов.

Мы предлагаем схемы изготовления катушек Тесла трех разных размеров, которые описаны ниже:

Эталонный дизайн 1.0. Эта катушка Теслы является нашим самым популярным дизайном. Он имеет высоту около 3 футов и работает от стандартной розетки 115 В переменного тока, создавая дуги молнии длиной до 6 футов. Этот дизайн очень популярен для научных ярмарок, школьных проектов и образовательных демонстраций, а также любительских проектов.

Эталонный дизайн 2.0 — наша самая популярная конструкция высокой мощности, эта катушка Тесла может создавать дуги молнии длиной от 8 до 12 футов. Он работает от 240 В переменного тока и имеет высоту около 6 футов.

Эталонный дизайн 3.0. Эта катушка Теслы является нашей самой мощной конструкцией. Используя полный мост CM600 IGBT и работающий от 240 В переменного тока, он может создавать выходные дуги длиной более 12 футов. Это большой мальчик. Если вы ищете арки размером с монстра, то вам следует использовать эти планы.

Reference Design 2.0 создание музыки с помощью аудиомодуляции MIDI n

Почему клиенты покупают наши планы

Так почему же клиенты покупают наши планы и комплекты?

Очень подробные схемы и планы
Превосходное обслуживание клиентов и техническая поддержка. Мы поможем вам на каждом этапе реализации вашего проекта.
Проверенные на практике конструкции с высокой надежностью
Простота сборки — большинство конструкций имеют простую проводку «точка-точка» — нет необходимости создавать сложные печатные платы
При необходимости можем поставить все узлы и агрегаты
Большинство сборок можно сделать своими руками и приобрести излишки для минимизации затрат
Высокий показатель успеха — каждый клиент, построивший один из них, успешно завершил его.

Две катушки Tesla Reference Design 1.0, играющие в тему видеоигры Nintendo Blaster Master

Что входит в наши планы «Сделай сам»?

Подробная схема
Списки деталей с поставщиками и номерами деталей
Механические чертежи ответственных компонентов
Файлы DXF механических суппортов для собственной обработки

Заключение

Так что, если вы ищете наиболее полные и подробные чертежи катушек Тесла своими руками для своего следующего захватывающего проекта, обязательно ознакомьтесь с нашими тремя музыкальными чертежами катушек Тесла сегодня.

#аудио модуляция
#сделай сам
#планы своими руками
#drsstc
#drsstcs
#комплекты
#музыкальная катушка тесла
#музыкальные катушки тесла
#планы
#плазма
#плазмасоник
#поющая дуга
#тесла
#катушка тесла

Поделиться этой статьей

Включите JavaScript для просмотра комментариев с помощью Disqus.

Музыкальная катушка Тесла своими руками Эталонный дизайн 1.0

Описание продукта

Дуги до 6 футов!

Секреты, секреты, секреты. Обычно это название игры, когда речь идет о передовой технологии DRSSTC. Если вы начали искать в Интернете и других источниках подробную информацию о конструкциях катушек Теслы DRSSTC средней и высокой мощности, вам, несомненно, не повезло найти что-либо очень полезное для создания собственного DRSSTC, кроме нескольких фотографий и кратких описаний. .

К счастью, мы решили эту проблему, выпустив очень подробный пакет эталонного проекта, который содержит всю необходимую информацию для проектирования и создания вашей собственной системы DRSSTC высокой мощности. Наши инженеры более двух лет работали над проектированием и определением характеристик высоконадежной системы DRSSTC коммерческого класса, способной воспроизводить до шести (6) футовых дуг и воспроизводить музыку с использованием соответствующего прерывателя MIDI. Мы прилагаем как схемы, так и механические чертежи первичной и вторичной катушек, чтобы у вас было все необходимое для воспроизведения этой невероятной системы DRSSTC. Мы также предоставляем полные списки деталей всех компонентов, которые легко доступны у многих различных поставщиков. Мы в Eastern Voltage Research также поставляем многие из этих компонентов и предлагаем их непосредственно вам. Это делает проектирование и заказ компонентов и расходных материалов для вашего DRSSTC простым нажатием нескольких кнопок на компьютере!

Dual Reference Design 1.0 Катушки Теслы в действии, играя в Legend of Zelda

Как мы уже говорили ранее, наши инженеры потратили сотни часов на тестирование и усовершенствование этой конструкции, чтобы создать одну из самых высокоэффективных конструкций DRSSTC из когда-либо созданных.

Принципы работы музыкальной катушки Тесла
