Как обозначается нагревательный элемент на электрических схемах. Какие буквенные коды используются для нагревательных элементов. Какие виды нагревательных элементов существуют. Как правильно читать обозначения нагревательных элементов на схемах.
Буквенные обозначения нагревательных элементов на электрических схемах
На электрических схемах нагревательные элементы обозначаются определенными буквенными кодами согласно стандартам. Основные обозначения:
- EK — нагревательный элемент
- E — элементы разные, в том числе нагревательные
- R — резистор (может использоваться для нагревательных элементов резистивного типа)
- HR — нагревательный резистор, нагревательная лампа
Буква E в обозначении указывает на принадлежность к группе «Элементы разные», а добавление K конкретизирует, что это нагревательный элемент.

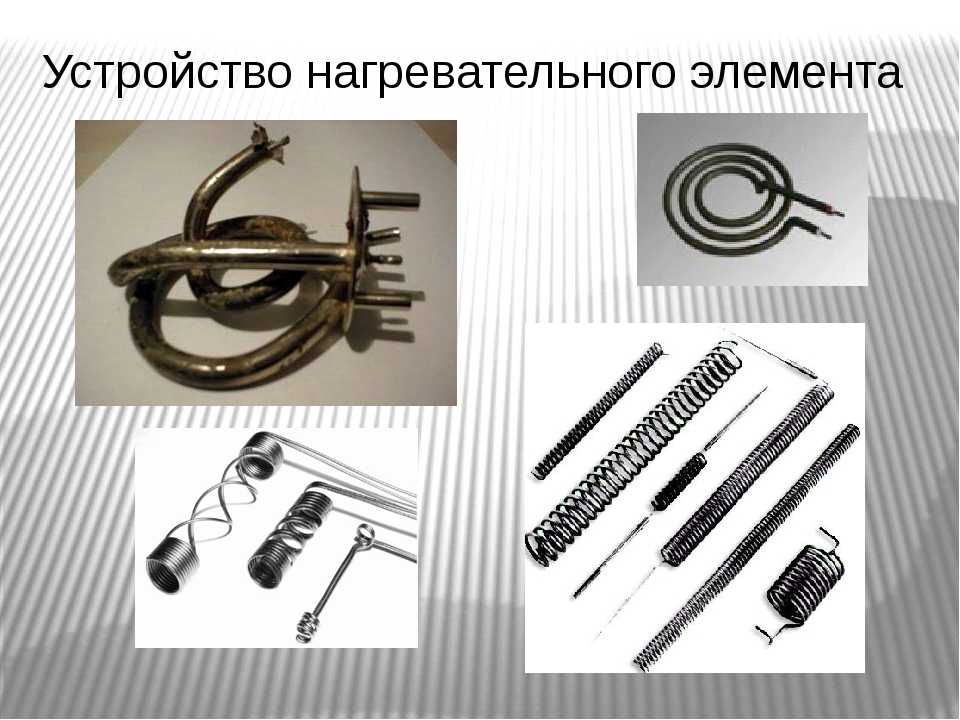

Виды нагревательных элементов и их особенности
Существует несколько основных видов нагревательных элементов, используемых в электрических схемах:
- Резистивные нагреватели — преобразуют электрическую энергию в тепловую за счет сопротивления
- Индукционные нагреватели — нагрев происходит за счет вихревых токов
- Инфракрасные излучатели — генерируют тепловое излучение

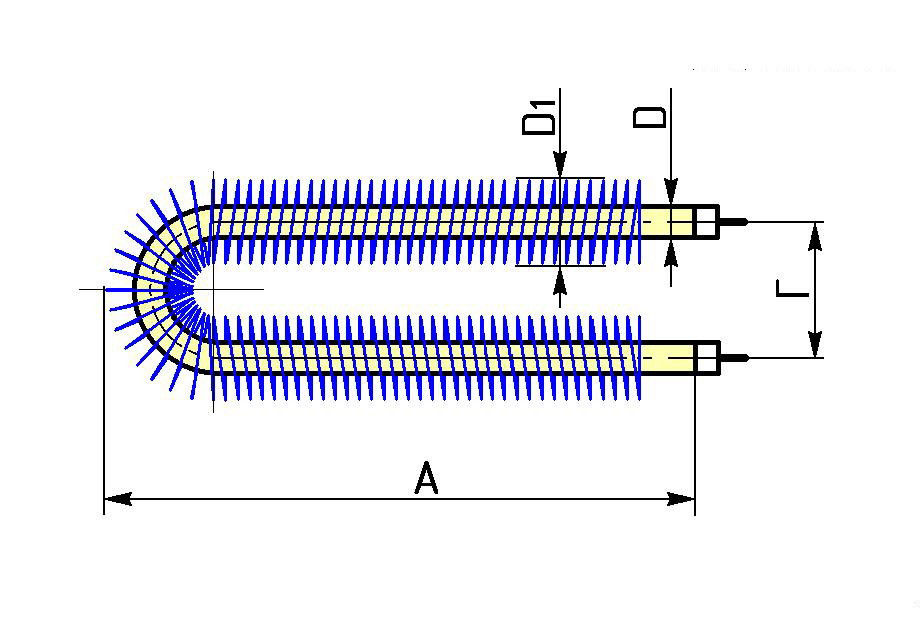

- Трубчатые электронагреватели (ТЭНы) — нагревательная спираль в защитной оболочке
- Нагревательные кабели и маты — гибкие нагревательные элементы
Выбор конкретного типа зависит от требуемой мощности, условий эксплуатации и особенностей применения.
Дополнительные обозначения нагревательных элементов
Помимо основного буквенного кода, нагревательные элементы на схемах могут иметь дополнительные обозначения:
- Цифровой индекс — для нумерации однотипных элементов (EK1, EK2 и т.д.)
- Мощность — указывается рядом с обозначением в ваттах
- Рабочее напряжение — обозначается буквой U и значением в вольтах
- Тип нагревательного элемента — может указываться дополнительными буквами
Эти обозначения помогают более точно идентифицировать конкретный нагревательный элемент на схеме.
Графические обозначения нагревательных элементов
На принципиальных электрических схемах нагревательные элементы изображаются специальными графическими символами:
- Зигзагообразная линия — для резистивных нагревателей
- Прямоугольник с диагональной линией — для ТЭНов
- Окружность с точкой в центре — для инфракрасных излучателей
- Прямоугольник с волнистой линией внутри — для нагревательных кабелей
Графическое обозначение всегда сопровождается буквенно-цифровым кодом элемента.
Особенности обозначения нагревательных элементов в разных стандартах
Обозначения нагревательных элементов могут немного отличаться в зависимости от используемого стандарта:
- ГОСТ 2.710-81 — российский стандарт, использует обозначение EK
- IEC 60617 — международный стандарт, применяет обозначение E
- ANSI/IEEE — американский стандарт, может использовать HR
При работе с электрическими схемами важно учитывать, какой стандарт обозначений используется.
Как правильно читать обозначения нагревательных элементов на схемах
Чтобы корректно интерпретировать обозначения нагревательных элементов на электрических схемах, следуйте этим рекомендациям:
- Определите буквенный код элемента (EK, E, HR и т.д.)
- Обратите внимание на цифровой индекс, если он есть
- Проверьте наличие дополнительных обозначений мощности и напряжения
- Соотнесите буквенный код с графическим символом
- При необходимости обратитесь к спецификации или перечню элементов
Правильное понимание обозначений позволит точно идентифицировать нагревательные элементы на схеме.
Применение нагревательных элементов в различных устройствах
Нагревательные элементы широко используются в различной технике и оборудовании:
- Бытовые приборы — чайники, утюги, обогреватели
- Промышленное оборудование — печи, сушильные камеры
- Автомобильная техника — подогрев сидений, зеркал
- Медицинское оборудование — стерилизаторы, инкубаторы
- Строительство — теплые полы, антиобледенительные системы
В каждом случае выбор типа нагревательного элемента зависит от конкретных требований и условий эксплуатации.
Расчет и выбор нагревательных элементов для электрических схем
При проектировании электрических схем с нагревательными элементами необходимо учитывать следующие факторы:
- Требуемая мощность нагрева
- Рабочее напряжение в схеме
- Температурный диапазон работы
- Условия эксплуатации (влажность, агрессивная среда и т.д.)
- Габаритные ограничения
- Требования к регулированию температуры
Правильный расчет и выбор нагревательного элемента обеспечат эффективную и безопасную работу устройства.
Буквенные коды элементов на электрических схемах гост
Буквенные коды видов элементов представляют собой группы, которым присвоены обозначения одной буквой (Таблица 1).
Таблица 1. Буквенные коды наиболее распространенных элементов электрических схем элементов в соответствии с ГОСТ 2.710–81
Первая буква кода
(обязательная) Группа видов элементов Примеры видов элементов A
Усилители, приборы телеуправления, лазеры, мазеры B Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения Громкоговорители, микрофоны, термоэлектрические чувствительные элементы, детекторы ионизирующих излучений, звукосниматели, сельсины C Конденсаторы — D Схемы интегральные, микросборки Схемы интегральные аналоговые цифровые, логические элементы, устройства памяти, устройства задержки E Элементы разные Осветительные устройства, нагревательные элементы F Разрядники, предохранители, устройства защитные Дискретные элементы защиты потоку и напряжению, плавкие предохранители, разрядники G Генераторы, источники питания, кварцевые осцилляторы Батареи, аккумуляторы, электрохимические и электротермические источники H Устройства индикационные и сигнальные Приборы звуковой и световой сигнализации, индикаторы K Реле, контакторы, пускатели Реле токовые и напряжения, реле электротепловые, реле времени, контакторы, магнитные пускатели L Катушки индуктивности, дроссели Дроссели люминесцентного освещения M Двигатели Двигатели постоянного и переменного тока P Приборы, измерительное оборудование Показывающие, регистрирующие и измерительные приборы, счетчики, часы Q Выключатели и разъединители в силовых цепях Разъединители, короткозамыкатели, автоматические выключатели (силовые) R Резисторы Переменные резисторы, потенциометры, варисторы, терморезисторы S Устройства коммутационные в цепях управления, сигнализации и измерительных Выключатели, переключатели, выключатели, срабатывающие от различных воздействий T Трансформаторы, автотрансформаторы Трансформаторы тока и напряжения, стабилизаторы U Преобразователи электрических величин в электрические, устройства связи Модуляторы, демодуляторы, дискриминаторы, инверторы, преобразователи частоты, выпрямители V Приборы электровакуумные, полупроводниковые Электронные лампы, диоды, транзисторы, тиристоры, стабилитроны W Линии и элементы сверхвысокой частоты, антенны Волноводы, диполи, антенны X Соединения контактные Штыри, гнезда, разборные соединения, токосъемники Y Устройства механические с электромагнитным приводом Электромагнитные муфты, тормоза, патроны Z Устройства оконечные, фильтры, ограничители Линии моделирования, кварцевые фильтры
Для уточнения вида элементов допускается применять двухбуквенные или даже многобуквенные коды.
Элемент может быть обозначен не только одной буквой (общим кодом вида элемента), но и двумя буквами (кодом данного элемента).
При применении двухбуквенных кодов первая буква должна соответствовать группе видов, к которой принадлежит элемент (Таблица 2).
Таблица 2. Примеры двухбуквенных кодов элементов электрических схем элементов в соответствии с ГОСТ 2.710–81
Первая
буква кода
(обязательная) Группа видов элементов Примеры видов элементов Двухбуквенный код A Устройство
(общее обозначение) B
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения
Громкоговоритель BA Магнитострикционный
элемент BB Детектор ионизирующих
элементов BD Сельсин — приемник BE Телефон (капсюль) BF Сельсин — датчик BC Тепловой датчик BK Фотоэлемент BL Микрофон BM Датчик давления BP Пьезоэлемент BQ Датчик частоты вращения (тахогенератор) BR Звукосниматель BS Датчик скорости BV C Конденсаторы D Схемы интегральные,
микросборки Схема интегральная аналоговая DA Схема интегральная, цифровая, логический элемент DD Устройство хранения информации DS Устройство задержки DT E Элементы разные Нагревательный элемент EK Лампа осветительная EL Пиропатрон ET F Разрядники, предохранители,
устройства защитные Дискретный элемент защиты по току мгновенного действия FA Дискретный элемент защиты по току инерционного действия FP Предохранитель плавкий FU Дискретный элемент защиты по напряжению, разрядник FV G Генераторы, источники питания Батарея GB H Элементы индикаторные и сигнальные Прибор звуковой сигнализации HA Индикатор символьный HG Прибор световой сигнализации HL K Реле, контакторы,
пускатели Реле токовое KA Реле указательное KH Реле электротепловое KK Контактор, магнитный пускатель KM Реле времени KT Реле напряжения KV L Катушки индуктивности, дроссели Дроссель люминесцентного
освещения LL M Двигатели — — P Приборы, измерительное оборудование
Примечание.
Сочетание PE применять не допускается
Амперметр PA Счётчик импульсов PC Частотометр PF Счётчик активной энергии PI Счётчик реактивной энергии PK Омметр PR Регистрирующий прибор PS Часы, измеритель времени действия PT Вольтметр PV Ваттметр PW Q Выключатели и разъединители в силовых цепях Выключатель автоматический QF Короткозамыкатель QK Разъединитель QS R Резисторы Терморезистор RK Потенциометр RP Шунт измерительный RS Варистор RU S Устройства коммутационные в цепях управления, сигнализации и измерительных.
Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей
Выключатель или переключатель SA Выключатель кнопочный SB Выключатель автоматический SF Выключатели, срабатывающие от различных воздействий:
SL – от давления SP – от положения (путевой) SQ – от частоты вращения SR – от температуры SK T Трансформаторы, автотрансформаторы Трансформатор тока TA Электромагнитный стабилизатор TS Трансформатор напряжения TV U Устройства связи.
Преобразователи электрических величин в электрические Модулятор UB Демодулятор UR Дискриминатор UI Преобразователь частоты, инвертор, генератор частоты, выпрямитель UZ V Приборы электровакуумные, полупроводниковые Диод, стабилитрон VD Прибор электровакуумный VL Транзистор VT Тиристор VS W Линии и элементы СВЧ
Антенны Ответвитель WE Короткозамыкатель WK Вентиль WS Трансформатор, неоднородность, фазовращатель WT Аттенюатор WU Антенна WA X Соединения контактные Токосъёмник, контакт скользящий XA Штырь XP Гнездо XS Соединение разборное XT Соединитель
высокочастотный XW Y Устройства механические с электромагнитным приводом Электромагнит YA Тормоз с электромагнитным
приводом YB Муфта с электромагнитным
приводом YC Электромагнитный патрон или плита YH Z
Устройства оконечные
Фильтры.
Ограничители
Ограничитель ZL Фильтр кварцевый ZQ
Таблица 3. Буквенные коды для, обозначающие функциональные назначения элементов элементов в соответствии с ГОСТ 2.710–81
Содержание
- Таблицы буквенных обозначений радиодеталей
- Зарубежные обозначения радиодеталей
- Отечественные обозначения радиодеталей
Таблицы буквенных обозначений радиодеталей
см. также Графические обозначения радиодеталей
Зарубежные обозначения радиодеталей
Перейти к отечественным обозначениям ▼
Международный стандарт — IEEE 315.
В данный список ▼ также добавлены обозначения, не отражённые в стандарте, но встречающиеся на практике.
A — Separable assembly or sub-assembly (e.g. printed circuit assembly) — Отдельный модуль или устройство
AE — Aerial — Антенна
ANT — Antenna — Антенна
AR — Amplifier (other than rotating), repeater — Усилитель, повторитель
AT — Attenuator, inductive termination, resistive termination — Аттенюатор, индуктивная оконечная нагрузка, резистивная оконечная нагрузка
B — Bead Ferrite — Ферритовый фильтр
B — Battery — Батарея
B — Motor — Электродвигатель
BR — Bridge rectifier — Диодный мост
BT — Battery — Батарея
BT — Photovoltaic transducer, solar cell — Фотогальванический преобразователь, солнечная батарея
C — Capacitor — Конденсатор
CB — Circuit Board — Монтажная плата
CB — Circuit breaker — Автоматический выключатель
CN — Capacitor network — Конденсаторная сборка
CP — Connector adapter, junction (coaxial or waveguide) — Переходник, cоединение (коаксиала или волновода)
CR — Diode (TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
CRT — Cathode ray tube — Электронно-лучевая трубка
D — Diode (LED, TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (светодиод, лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
DC — Directional coupler — Направленный соединитель
DL — Delay line — Линия задержки
DS — Display, alphanumeric display device, annunciator, signal lamp — Дисплей, алфавитно-цифровой индикатор, световой индикатор, сигнальная лампа
DSP — Digital signal processor — Цифровой сигнальный процессор
E — Electrical contact, antenna, binding post, cable termination, electrical contact brush, electrical shield, ferrite bead rings, hall element, insulator, lightning arrester, magnetic core, permanent magnet, short circuit (termination), telephone protector, vibrating reed, miscellaneous electrical part — Электрический контакт, электрод, антенна, клемма, кабельный наконечник, электрическая щётка, электрический экран, ферритовое кольцо, элемент на эффекте холла, изолятор, искровой разрядник, магнитный сердечник, постоянный магнит, перемычка, громполоса, вибрирующий пружинный контакт, прочие радиодетали
EP — Earphone — Головные телефоны
EQ — Equalizer — Эквалайзер
F — Fuse — Предохранитель
FB — Ferrite bead — Ферритовый фильтр
FD — Fiducial — Точка выравнивания
FEB — Ferrite bead — Ферритовый фильтр
FET — Field-effect transistor — Полевой транзистор
FL — Filter — Фильтр
G — Generator or oscillator, electronic chopper, interrupter vibrator, rotating amplifier, telephone magneto — Электрогенератор или осциллятор, электронный чоппер, вибропреобразователь, электромашинный усилитель, телефонный индуктор
GDT — Gas-discharge lamp — Газоразрядная лампа
GN — General network — Общая сеть
H — Hardware, e.
g., screws, nuts, washers — Крепёжные элементы (винты, гайки, шайбы)
HP — Hydraulic part — Деталь гидравлики
HR — Heater, heating lamp, heating resistor, infrared lamp, thermomechanical transducer — Нагревательный элемент, нагревательная лампа, нагревательный резистор, инфракрасная лампа, термомеханический преобразователь
HS — Handset, operator’s set — Телефонная трубка, телефонная гарнитура
HT — Earphone — Головной телефон, наушники
HY — Circulator or directional coupler — Циркулятор или направленный ответвитель
I — Lamp — Лампа накаливания
IC — Integrated Circuit — Микросхема, интегральная схема
J — Jack, Receptacle, Terminal Strip, connector — Гнездо, розетка, патрон, клеммник, коннектор
J — Wire link, jumper — Джампер
J — Jumper chip — Резистор нулевого сопротивления (перемычка или SMD-предохранитель)
JFET — Junction gate field-effect transistor — Однопереходный полевой транзистор
JP — Jumper (Link) — Джампер
K — Relay, contactor — Реле, контактор, электромагнитный пускатель
L — Inductor, choke, electrical solenoid, field winding, generator field, lamp ballast, motor field, reactor — Катушка индуктивности, дроссель, соленоид, обмотка электромагнита, обмотка возбуждения генератора, индуктивный балласт, обмотка возбуждения электродвигателя, реактивная катушка
LA — Lightning arrester — Молниезащита
LCD — Liquid-crystal display — ЖК-дисплей
LDR — Light Dependent Resistor, — Фоторезистор
LED — Light-emitting diode — Светодиод
LS — Loudspeaker or buzzer, audible alarm, electric bell, electric horn, siren, telephone ringer, telephone sounder — Громкоговоритель или зуммер, звуковая сигнализация, электрический колокол, ревун, сирена, телефонный звонок, телефонный капсюль
M — Motor — Электродвигатель
M — Meter, electric timer, electrical counter, oscilloscope, position indicator, thermometer — Измеритель (обобщённый), электрический таймер, электрический счётчик, осциллограф, датчик положения, термометр
MCB — Miniature circuit breaker — Миниатюрный автоматический выключатель
MG — Dynamotor, motor-generator — Динамотор, моторгенератор
MIC — Microphone — Микрофон
MK — Microphone — Микрофон
MOSFET — Metal-oxide-semiconductor field-effect transistor — МОП-транзистор
MOV — Metal oxide varistor — Варистор на базе оксида металла
MP — Mechanical part (including screws and fasteners) — Механическая деталь (в том числе крепёж)
MT — Accelerometer — Акселерометр
N — Neon Lamp — Неоновая лампа
NE — Neon Lamp — Неоновая лампа
OP — Operational amplifier — Операционный усилитель
P — Plug — Штекер, штепсельная вилка
PC — Photocell — Фотоэлемент
PCB — Printed circuit board — Печатная плата
PH — Earphone — Головные телефоны
PLC — Programmable logic controller — Программируемый логический контроллер
PS — Power supply, кectifier (complete power-supply assembly) — Вторичный источник электропитания, выпрямитель тока
PU — Pickup, head — Звукосниматель, передающая телевизионная трубка, магнитная головка
Q — Transistor, semiconductor controlled rectifier, semiconductor controlled switch, phototransistor (3 terminal), thyratron (semiconductor device) — Транзистор, полупроводниковый преобразователь, полупроводниковый ключ, фототранзистор трёхконтактный, тиратрон полупроводниковый
R — Resistor, function potentiometer, instrument shunt, magnetoresistor, potentiometer, relay shunt, rheostat — Резистор, функциональный потенциометр, измерительный шунт, магниторезистор, потенциометр, шунт обмотки реле, реостат
RE — Radio receiver — Радиоприёмное устройство
RFC — Radio frequency choke — Высокочастотный дроссель
RJ — Resistor Joint — Резисторная сборка
RLA — Relay — Реле
RN — Resistor Network — Резисторная сборка
RT — Thermistor, ballast lamp, ballast tube, current-regulating resistor, thermal resistor — Терморезистор, термистор, электровакуумный стабилизатор тока, газоразрядный стабилитрон, токорегулирующий резистор, терморезистор
RV — Varistor, symmetrical varistor, voltage-sensitive resistor — Варистор, варистор с симметричной вах, резистор управляемый напряжением
RY — Relay — Реле
S — Switch, contactor (manually, mechanically or thermally operated), flasher (circuit interrupter), governor (electrical contact type), telegraph key, telephone dial, thermal cutout (circuit interrupter) (not visual), thermostat — Переключатель, выключатель, кнопка, пускатель (ручной, механический, термический), прерыватель цепи, регулятор контактного типа, телеграфный ключ, номеронабиратель, термовыключатель, тепловое реле
SCR — Silicon controlled rectifier — Однонаправленный управляемый тиристор
SPK — Speaker — Громкоговоритель
SQ — Electric squib — Электровоспламенитель
SR — Rotating contact, slip ring — Вращающийся контакт, контактное кольцо
SUS — Silicon unilateral switch — Пороговый тринистор
SW — Switch — Переключатель, выключатель, кнопка
T — Transformer — Трансформатор
TB — Connecting strip, test block — Клеммная колодка, тест-блок
TC — Thermocouple — Термопара
TFT — Thin-film-transistor display — TFT-дисплей
TH — Thermistor — Терморезистор, термистор
TP — Test point — Контрольная (измерительная) точка
TR — Transistor — Транзистор
TR — Radio transmitter — Радиопередатчик
TUN — Tuner — Тюнер
U — Integrated Circuit — Микросхема, интегральная схема
U — Photon-coupled isolator — Оптопара
V — Vacuum tube, valve, ionization chamber, klystron, magnetron, phototube, resonator tube (cavity type), solion, thyratron (electron tube), traveling-wave tube, voltage regulator (electron tube) — Радиолампа, ионизационная камера, клистрон, магнетрон, вакуумный фотоэлемент, полостной вакуумный резонатор, хемотронный датчик, тиратрон (радиолампа), лампа бегущей волны, регулятор напряжения (радиолампа)
VC — Variable capacitor — Переменный конденсатор
VDR — Voltage Dependent Resistor — Варистор; резистор, управляемый напряжением
VFD — Vacuum fluorescent display — Вакуумно-люминесцентный индикатор
VLSI — Very-large-scale integration — СБИС — сверхбольшая интегральная схема
VR — Variable resistor (potentiometer or rheostat) — Переменный резистор (потенциометр или реостат)
VR — Voltage regulator — Регулятор (стабилизатор) напряжения
VT — Voltage transformer — Трансформатор напряжения
W — Wire, bus bar, cable, waveguide — Провод, шина, кабель, волновод
WT — Wiring tiepoint — Точка примыкания
X — Solar cell — Солнечный элемент
X — Other converters — Преобразователи, не включаемые в другие категории
X — Ceramic resonator — Керамический резонатор, кварцевый генератор
X_ — Socket connector for another item — Разъём для элементов.
Вторая буква соответствует подключаемому элементу
XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат
XDS — Socket connector for light socket — Разъём для патрона
XF — Socket connector for fuse holder — Разъём для предохранителя
XL — Lampholder — Ламповый патрон
XMER — Transformer — Трасформатор
XTAL — Crystal — Кварцевый генератор
XU — Socket connector for integrated circuit connector — Разъём для микросхемы
XV — Socket connector for vacuum tube socket — Разъём для радиолампы
Y — Crystal or oscillator — Кварцевый резонатор или осциллятор
Z — Zener diode — Стабилитрон
Z — Balun, coupled tunable resonator, directional phase shifter (non-reciprocal), gyrator, mode suppressor, multistub tuner, phase shifter, resonator (tuned cavity) — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель (не обратный), гиратор, фильтр нежелательных тип.
Отечественные обозначения радиодеталей
Перейти к зарубежным обозначениям ▲
710-81 «Обозначения буквенно-цифровые в электрических схемах».A — Устройства
AA — Регулятор тока
AB — Приводы исполнительных механизмов
AC — Устройство АВР
AF — Регулятор частоты
AK — Устройство (комплект) реле защит
AKB — Устройство блокировки типа КРБ
AKS — Устройство АПВ
AKV — Устройство комплектное продольной дифзащиты ЛЭП
AKZ — Устройство комплектное реле сопротивления
AR — Устройство комплектное реле УРОВ
AV — Устройство регулирования напряжения
AW — Регулятор мощности
B — Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения
BA — Громкоговоритель
BB — Магнитострикционный элемент
BD — Детектор ионизирующих излучений
BE — Сельсин-приемник
BF — Телефон (капсюль)
BK — Тепловой датчик
BL — Фотоэлемент
BM — Микрофон
BP — Датчик давления
BQ — Пьезоэлемент
BR — Датчик частоты вращения (тахогенератор)
BS — Звукосниматель
BT — Датчик температуры
BV — Датчик скорости
BVA — Счетчик вольтамперчасов реактивных
BW — Счетчик ватт-часов активных
C — Конденсаторы
CB — Конденсаторный силовой блок
CG — Конденсаторный зарядный блок
D — Схемы интегральные, микросборки
DA — Схема интегральная аналоговая
DD — Схема интегральная, цифровая, логический элемент
DS — Устройства хранения информации
DT — Устройство задержки
E — Элементы разные
EK — Нагревательный элемент
EL — Лампа осветительная
ET — Пиропатрон
F — Разрядники, предохранители, устройства защитные
FA — Дискретный элемент защиты по току мгновенного действия
FP — Дискретный элемент защиты по току инерционного действия
FV — Дискретный элемент защиты по напряжению, разрядник
G — Генераторы, источники питания, кварцевые осцилляторы
GB — Батарея
GC — Синхронный компенсатор
GE — Возбудитель генератора
GEA — Подвозбудитель (вспомогательный возбудитель)
H — Устройства индикационные и сигнальные
HA — Прибор звуковой сигнализации
HG — Индикатор символьный
HL — Прибор световой сигнализации
HLA — Световое табло
HLG — Лампа сигнализации с линзой зеленой
HLR — Лампа сигнализации с линзой красной
HLW — Лампа сигнализации с линзой белой
HY — Индикатор полупроводниковый
K — Реле, контакторы, пускатели
KA — Реле токовое
KA0 — Реле тока нулевой последовательности, токовая защита нулевой последовательности
KAT — Реле тока с насыщающимся трансформатором, токовая защита с выдержкой времени
KAW — Реле тока с торможением
KAZ — Реле тока фильтровое
KB — Реле блокировки
KBS — Реле блокировки от многократных включений
KCC — Реле команды «включить»
KCT — Реле команды «отключить»
KF — Реле частоты
KH — Реле указательное
KHA — Реле импульсной сигнализации
KK — Реле электротепловое
KLP — Реле давления повторительное
KM — Контактор, магнитный пускатель
KQ — Реле фиксации положения выключателя
KQC — Реле положения «Включено»
KQQ — Реле фиксации команды включения
KQS — Реле фиксации положения разъединителя
KQT — Реле положения «Отключено»
KS — Реле контроля
KSG — Реле газовое
KSH — Реле струи (напора)
KSS — Реле контроля синхронизма
KSV — Реле контроля напряжения
KT — Реле времени
KV — Реле напряжения
KVZ — Фильтр – реле напряжения
KW — Реле мощности
KZ — Реле сопротивления
L — Катушки индуктивности, дроссели
LG — Реактор
LL — Дроссель люминесцентного освещения
LR — Обмотка возбуждения генератора
P — Приборы, измерительное оборудование
PA — Амперметр
PC — Счетчик импульсов электромеханический
PF — Частотомер
PG — Осциллограф
PHE — Указатель положения
PI — Счетчик активной энергии
PK — Счетчик реактивной энергии
PR — Омметр
PS — Регистрирующий прибор
PT — Часы, измеритель времени действия
PV — Вольтметр
PVA — Варметр
PW — Ваттметр
Q — Выключатели и разъединители в силовых цепях
QF — Выключатель автоматический
QK — Короткозамыкатель
QN — Короткозамыкатель
QR — Отделитель
QS — Разъединитель
QW — Выключатель нагрузки
R — Резисторы
RK — Терморезистор
RP — Потенциометр
RR — Реостат
RS — Шунт измерительный
RU — Варистор
S — Устройства коммутационные в цепях управления, сигнализации и измерительных
SA — Выключатель или переключатель
SAB — Переключатель, ключ в цепях блокировки
SAC — Переключатель режима
SB — Выключатель кнопочный
SC — Коммутатор
SF — Выключатель автоматический
SK — Выключатель, срабатывающий от температуры
SL — Выключатель, срабатывающий от уровня
SN — Переключатель измерений
SP — Выключатель, срабатывающий от давления
SQ — Путевой выключатель конечный
SQ — Выключатель, срабатывающий от положения (путевой)
SQA — Вспомогательный контакт, фиксирующий аварийное отключение выключателя
SQC — Вспомогательный контакт в цепи электромагнита включения
SQK — Вспомогательный контакт, замыкающийся при отключении выключателя
SQM — Вспомогательный контакт, замыкающийся при включении выключателя (пуск двигателя завода пружин ABM)
SQT — Вспомогательный контакт в цепи электромагнита отключения
SQY — Вспомогательный контакт готовности пружин, управляющий электродвигателем завода пружин ABM
SR — Выключатель, срабатывающий от частоты вращения
SS — Переключатель синхронизации
SX — Накладка оперативная
TA — Трансформатор тока
TAN — Трансформатор тока нулевой последовательности
TAV — Трансреактор
TL — Трансформатор промежуточный
TLV — Трансформатор отбора напряжения
TS — Электромагнитный стабилизатор
TS — Электромагнитный стабилизатор
TUV — Трансформатор регулировочный
TV — Трансформатор напряжения
U — Преобразователи электрических величин в электрические, устройства связи
UA — Преобразователь тока
UB — Модулятор
UF — Преобразователь частоты
UI — Дискриминатор
UR — Демодулятор
UV — Преобразователь напряжения, фазорегулятор
UZ — Преобразователь частотный, инвертор, генератор частоты, выпрямитель
V — Приборы электровакуумные, полупроводниковые
VD — Диод, стабилитрон
VL — Прибор электровакуумный
VS — Тиристор
VT — Транзистор
W — Линии и элементы сверхвысокой частоты, антенны
WA — Антенна
WE — Ответвитель
WK — Короткозамыкатель
WS — Вентиль
WT — Трансформатор, неоднородность, фазовращатель
WU — Аттенюатор
X — Соединения контактные
XA — Токосъемник, контакт скользящий
XB — Перемычка
XG — Испытательный зажим
XN — Соединение неразборное
XP — Штырь
XS — Гнездо
XT — Соединение разборное
XW — Соединитель высокочастотный
Y — Устройства механические с электромагнитным приводом
YA — Электромагнит
YAB — Замок электромагнитной блокировки
YAC — Электромагнит включения в приводе воздушного выключателя (легкий привод), контактор включения
YAT — Электромагнит отключения (соленоид отключения)
YB — Тормоз с электромагнитным приводом
YC — Муфта с электромагнитным приводом
YH — Электромагнитный патрон или плита
YMC — Электромагнит включения в приводе масляного выключателя (тяжелый привод)
Z — Устройства оконечные, фильтры, ограничители
ZA — Фильтр тока
ZF — Фильтр частоты
ZL — Ограничитель
ZQ — Фильтр кварцевый
ZV — Фильтр напряжения
Буквенные коды функционального назначения радиоэлектронного устройства или элемента
A — Вспомогательный
C — Считающий
D — Дифференцирующий
F — Защитный
G — Испытательный
H — Сигнальный
I — Интегрирующий
M — Гпавный
N — Измерительный
P — Пропорциональный
Q — Состояние (старт, стоп, ограничение)
R — Возврат, сброс
S — Запоминающий, записывающий
т — Синхронизирующий, задерживающий
V — Скорость (ускорение, торможение)
W — Суммирующий
X — Умножение
Y — Аналоговый
Z — Цифровой
- Статья
- Видео
Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ.

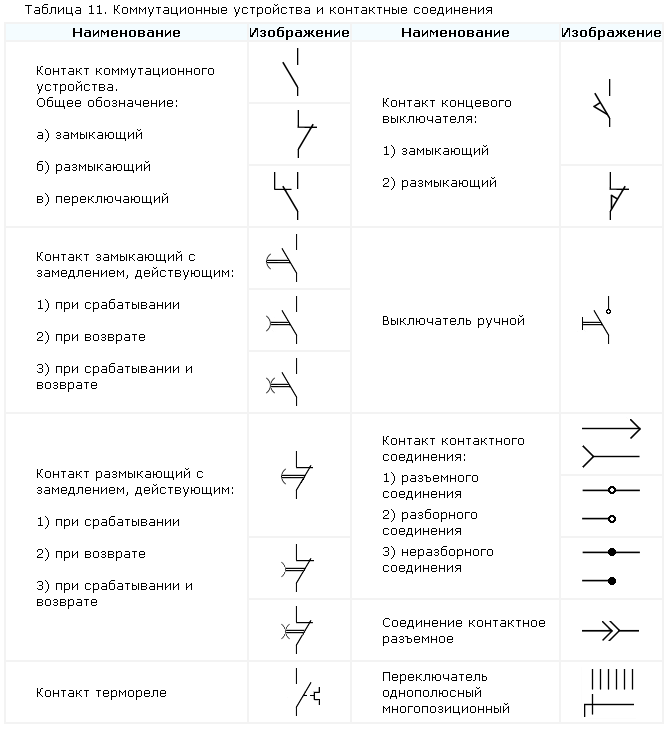

Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта
условные обозначения в электрических схемах, как графические, так и буквенные.
Устройство конвектора | Устройство обогревателя
Название «конвектор» связано с процессом, который происходит в этих приборах – конвекция. Довольно часто конвекторы называют более простым словом – обогреватели, хотя это не совсем правильно. Обогреватель – это общее название любого прибора, который нагревает какую-либо среду. Это может быть вода или любая жидкость, но, чаще всего, это воздух.
Обогревателей, которые используются для бытовых нужд и небольших промышленных целей, на сегодняшний день имеется несколько разновидностей. Условно их можно разделить на несколько групп, причем, внутри каждой группы также имеются различные деления на подгруппы.
Коротко остановимся на всех видах обогревателей их плюсах, минусах и более подробно рассмотрим конструкцию конвектора.
Устройство электрического конвектора
Электрический конвектор – это современный электрический прибор, работа которого строится на принципе конвекции. При конвекции происходит перемешивание холодных воздушных масс и горячего воздуха, вследствие чего холодный воздух прогревается и в помещении устанавливается комфортная температура.
Это достаточно простое устройство. Конвекторный обогреватель состоит из корпуса, нагревательного элемента, температурного датчика, термостата. На корпусе конвектора предусмотрены решетки для забора холодного воздуха из помещения и вывода уже нагретого воздуха в комнату. В некоторых моделях предусмотрены датчики от опрокидывания электроконвектора и датчики, которые подают сигнал об отключении конвектора в случае его перегрева.
На фото: Устройство электрического конвектора
Нагревательный элемент отвечает за нагрев оборудования, а термостат позволяет устанавливать нужный температурный режим.
В современных нагревательных приборах, таких как NOBO, температура поддерживается с максимальной точностью – до 0,4 С, что позволяет экономить электроэнергию и поддерживать комфортный микроклимат.Виды нагревательных элементов
Всего существует три вида нагревательных элементов для электрических конвекторов.
На фото: Виды нагревательных элементов
Первый тип ТЭНа – монолитный. Этот нагревательный элемент производится полностью монолитным. Между ним и корпусом конвектора нет дополнительных изолирующих материалов. Такой нагревательный элемент считается энергоэффективным.Второй вид нагревательного элемента, наиболее распространенный, – трубчатый ТЭН. Он представляет собой полую трубку, в которую помещена нить накаливания – нихромовая или вольфрамовая. Для улучшения теплоотдачи трубка может иметь различного вида оребрения.
Эта нить погружена в изолирующий материал. Часто в качестве этого материала в современных электроконвекторах выступает кварцевый песок.
Таким образом, ТЭН напрямую не соприкасается с корпусом и позволяет обеспечить оптимальный нагрев корпуса обогревателя. Конвекторы с трубчатым ТЭНом считаются самыми долговечными, энергоэффективным и обладают высоким уровнем теплопроводимости.
Третий типа ТЭНа – игольчатый. В данном случае нагревательный элемент представляет собой диэлекрическую пластину с нагревательной нитью. Отопительные приборы с игольчатыми ТЭНами недолговечны, быстро теряют тепло и их нельзя устанавливать в помещениях с повышенным уровнем влажности, в отличие, например, от конвекторов с трубчатым ТЭНом.
Электрическая схема конвектора
На рисунке представлена электрическая схема конвектора. Сама электрическая схема данного электроприбора очень простая. Конвекторные обогреватели работают от электросети, поэтому для его включения необходимо вначале подключить конвектор к розетке. Далее, если это современный конвектор, от сети его можно не отключать, а просто использовать кнопку включения/отключения, которая расположена на корпусе конвекторного обогревателя.
Можно не переживать за перерасход электроэнергии, так как конвекторы последнего поколения, например, NOBO, потребляют в режиме ожидания не более 0,5 Вт.
На фото: Электрическая схема конвектора
Управлять конвектором, а точнее регулировать температурный режим, можно через термостат или в специальном приложении, если модель конвектора совместима с современными системами удаленного управления. В зависимости от модели обогревателя в цепь может быть включен датчик от перегрева и датчик от опрокидывания. При срабатывании они размыкают цепь, благодаря чему происходит автоматическое отключение обогревателя.Дополнительные параметры
В разных моделях конвекторных обогревателей могут быть свои дополнительные функции и опции.
Некоторые производители устанавливают в конвекторах вентиляторы. Это позволяет обеспечить более быстрый прогрев помещения за счет более мощного выдува воздуха, но у таких моделей есть и свои минусы.
Так, конвектор с вентилятором создает шум, поэтому его лучше не устанавливать в спальне или в детской, помимо этого воздух в помещении будет пересушен, что негативно повлияет на самочувствие жильцов дома или квартиры.
Более современные модели укомплектованы специальными термостатами, совместимыми с интеллектуальными системами управления. Это позволяет не только управлять конвекторами из любой точки мира, но и задавать программы работы на несколько дней или недель, и устанавливать нужную температуру в разных помещениях при помощи приложения. Также в них есть дополнительные функции, например, защита от детей, блокировка режимов работы и др.
Альтернативные системы обогрева
Плинтусные обогреватели
Плинтусные обогреватели получили свое название от способа их размещения – они устанавливаются вдоль плинтуса на полу на некотором возвышении от пола. Плинтусные обогреватели могут быть различных видов – водяные, электрические, инфракрасные и т.
д.
На фото: Устройство плинтусного обогревателя
Электрические плинтусные конвекторы представляют собой корпус с нагревательным элементом внутри. В них установлены воздухозаборные решетки и решетки для выдува прогретого воздуха в помещение. Эти модели работают по принципу конвекции. Такие конвекторы имеют компактные размеры.Водяные обогреватели работают при подключении к системе центрального отопления. Горячая вода нагревает корпус прибора, и он отдает тепло в помещение. Такой вид отопления подходит для многоквартирных домов.
Инфракрасные обогреватели работают по принципу ИК-изучения. Это значит, что они не нагревают воздух в комнате, а нагревают расположенные рядом предметы, которые уже в свою очередь нагревают воздух в помещении.
Масляный плинтусный обогреватель – отличается от других тем, что его ТЭН погружен в масло. Преимущество данных моделей в относительной дешевизне. Минус же в том, что они долго нагреваются, могут издавать звук потрескивания нагретого масла, также могут протечь.
Пластинчатый плинтусный нагреватель – очень простое устройство. Он представляет собой металлический корпус с расположенной в нем низкотемпературной спиралью. При нагреве спирали происходит нагрев корпуса. Далее начинает прогреваться воздух в помещении, но обогрев происходит очень медленно.
Внешний вид такого обогревателя не презентабельный.
Масляный радиатор
Положительные моменты: мобильность, нет непосредственного контакта нагревательного элемента с воздухом т.е он «не сжигает кислород», средний ценовой сегмент.
Отрицательные моменты: ограниченный срок службы, так как масло при высоких температурах со временем разлагается, невозможность работы без присмотра человека, высокая температура поверхности обогревателя, недостаточно экономичны, так как имеется промежуточная среда (масло) между нагревательным элементом и воздухом и имеются естественные потери на каждом этапе передачи тепла.
На фото: Устройство и принцип работы масляного обогревателя
Инфракрасный обогреватель
Положительные моменты: экономичные, нет непосредственного контакта нагревательного элемента с воздухом т.
е не «не сжигает кислород».
Отрицательные моменты: есть особенности профессиональной установки, входят в дорогой ценовой сегмент, нагревают не воздух, а окружающие предметы, что не всегда полезно, если человек находится в зоне его облучения.
На фото: Устройство и принцип работы инфракрасного обогревателя
Тепловая пушка и тепловой вентилятор
Положительные моменты: простая конструкция, быстро нагревает воздух, мобильность и универсальность в установке, широкий ценовой сегмент от дешёвого до дорогого.
Отрицательные моменты: невозможность работы без присмотра человека, чаще всего используется открытый ТЭН, который контактирует с воздухом т.е имеет место эффект «сжигания кислорода», высокая температура ТЭНа, что приводит к появлению такого эффекта как «осушение воздуха», шум от работы вентилятора.
На фото: Устройство и принцип работы электрического конвектора
Преимущества конвекторов NOBO
В конвекторе собраны все положительные моменты от всех перечисленных выше обогревателей и претворены в жизнь в виде универсальной его конструкции.
Положительные моменты: мобильность, нет непосредственного контакта нагревательного элемента с воздухом т.е не сжигает кислород, универсальность в установке, широкий ценовой сегмент от дешёвого до дорогого, невысокая температура ТЭНа, что исключает эффект «осушения воздуха», бесшумная работа.
На фото: Устройство и принцип работы электрического конвектора
Давайте подробнее рассмотрим конструкцию конвектора на примере оборудования Nobo.Компания Nobo с 1918 года занимается производством теплового оборудования. Корпус конвектора сделан из стали и состоит из двух частей: передняя стенка и задняя стенка конвектора. Расстояние между двумя частями рассчитано таким образом, чтобы обеспечивалась хорошая конвекция воздуха, но при этом наружные части корпуса конвектора сильно не нагревались. На задней стенке имеются отверстия и технологические прорез для крепления кронштейнов, с помощью которых конвектор устанавливается на стене. Кронштейны легко снимаются и на их место могут быть установлены ножки с колесиками, на которые устанавливается конвектор и может легко передвигаться в любое место помещения.
В верхней части задней стенке конвекторов серии Oslo и Viking есть место с контактами для установки термостатов. В конвекторах серии Oslo, здесь же, в верхней части задней стенки рядом с местом для термостата по всей длине конвектора имеются отверстия с направляющими для вертикального выхода горячего воздуха в помещение. Передняя часть конвектора в этой серии сплошная и гладкая, без отверстий.
В конвекторах серии Viking в передней стене корпуса в ее верхней части имеются отверстия с жалюзи, через которые выходит горячий воздух из конвектора в помещение. Жалюзи имеют специальную изогнутую конструкцию, которая создает минимальное сопротивление выходящему воздуху, тем самым, не позволяя корпусу конвектора в этой части сильно нагреться.
В нижней части задней стенки конвекторов серии Oslo и Viking по всей длине конвектора имеются отверстия для входа холодного воздуха в корпус конвектора.
Сталь, которая применяется при изготовлении корпуса, имеет большую толщину и сохраняет свою форму при любых температурах, которые могут возникнуть в процессе эксплуатации.
Конвекторы Nobo серии Viking имеют самые высокие характеристики по безопасности по сравнению с другими конвекторами: IP24 и II класс электрозащиты в стандартном исполнении. Любой конвектор Nobo можно использовать во влажном помещении, так как все модели выполнены из гальванизированной стали и могут использоваться в помещениях с повышенной влажностью.
Благодаря надежной защите полностью исключается возможность поражения электротоком.
Окраска конвекторов Nobo выполняется с помощью специальной электростатической установки, что делает покрытие абсолютно гладким и равномерным. При этом способе нанесения окраски на металл значительно повышается коррозионная стойкость при воздействии агрессивной среды.
Заботясь о безопасности потребителей, производители предусмотрели все до мелочей — создали совершенно безопасный обогреватель, лицевая панель которого при обогреве помещения всегда остается холодной, не выше 55÷60 C, исключая возгорания и получение ожогов.
Кроме того, конвектор можно устанавливать даже на деревянные поверхности.
Поэтому их часто используют для обогрева дач и загородных домов, устанавливая прямо на деревянные стены. Ведь температура за нагревательным прибором никогда не превышает +45 °С.
Внутри конвектора имеется пространство, где размещается ТЭН, датчики защиты от перегрева и электронная плата управления c датчиком температуры.
В конвекторах NOBO используется самый современный нагревательный элемент (ТЭН) в мире. Конструкция ТЭНа является оригинальной, разработана непосредственно компанией Nobo и производится в Норвегии.
На фото: ТЭН конвектора Nobo
ТЭН представляет собой единую конструкцию из моноблочного алюминия с внешним оребрением. Внутри алюминиевого ТЭНа имеется полый стержень, где расположена нить накаливания. Нить накаливания сделана из самого тугоплавкого и эффективного, с точки зрения нагрева, материала – вольфрама. Пространство вокруг стержня заполнено кварцевым песком, чтобы с одной стороны равномерно распределить температуру нагрева по всему ТЭНу, а с другой стороны — обеспечить изоляцию нити накаливания от непосредственного контакта с воздухом.
Электрический ток на нить накаливания подается на контакты, расположенные по разные стороны ТЭНа. Контакты полностью изолированы от корпуса ТЭНа. Так же имеется дополнительные уплотнения, которые отделяют внутреннюю часть ТЭНа (керамический песок, нить накаливания) чем и достигается полная их изоляция от внешней среды. Преимущества данного ТЭНа: это быстрота и равномерность нагрева тэна, высокий коэффициент теплоотдачи, бесшумность работы нагревательного элемента, как при нагреве, так и при остывании.При креплении конвектора на стене имеется возможность его отклонить почти на 60 градусов относительно стены, так как он устанавливается на отклоняющихся кронштейнах. Это не создает никаких неудобств для обслуживания, вытирать с него пыль удобно и легко во время домашней уборки.
Каждый электроконвектор NOBO проходит проверку на качество перед тем, как сойти с конвейера завода, каждый 8-й обогреватель разбирается до основания, чтобы проверить правильность сборки всех частей.
Поэтому электроконвекторы NOBO обладают таким непревзойденным норвежским качеством. Это позволяет давать гарантию на конвектор 10 лет.
Благодаря качеству изготовления и использованию новейших технологий, конвекторы NOBO могут похвастаться тридцатилетним ресурсом непрерывной работы.
Каждый конвектор и термостат имеет надпись, в которой указана дата производства, поэтому проблем с определением гарантийного ремонта по сроку не будет, даже если будут утеряны документы, подтверждающие дату продажи.
Сервисный центр NOBO, в отличие от других, может работать напрямую с потребителем, что позволяет быстрее производить ремонт.
Транзистор как нагревательный элемент
Иногда возникает необходимость подогрева какого-либо небольшого предмета или объема воздуха. Предлагаю очень простой способ, который заключается в использовании мощного биполярного транзистора. В качестве преимуществ подобного нестандартного нагревательного элемента могу назвать высокую доступность у меня, например, валяется целая коробка старых КТ, КТ и т.
В приведенном примере ток коллектора равен примерно мА и зависит от коэффициента усиления транзистора, что эквивалентно отдаваемой мощности 12 Вт.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Простые терморегуляторы
- Нагревательный элемент помогите найти кто с Чип-дип
- Электронный терморегулятор
- Нагреватель форсунок ГБО
- Транзистор-нагревательный элемент
- Нагревательные элементы в схемах на микроконтроллере
- Нагревательные элементы в схемах на микроконтроллере.
Нагревательный элемент на схеме
- Регулирование температуры: .с использованием электрических средств – G05D 23/19
- Терморегулятор для инкубатора с печатной платой.
Нагревательный элемент на схемеПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Нагревательный элемент своими руками
Простые терморегуляторы
Нагревательными элементами могут служить не только традиционные спирали из нихромовой проволоки и лампы накаливания, но и транзисторы с радиаторами и даже обычные резисторы. Например, 20 резисторов C мощностью 0. Они могут охватывать большие поверхности при очень малой собственной высоте.
При ширине дорожки 0. Это приводит к выделению тепла и подогреву платы, что полезно, если в изделии применяются ЭРИ, не выдерживающие значительных отрицательных температур.
Иногда необходимо обеспечить локальный точечный нагрев определённой области объекта. Такая задача, например, возникает при калибровке термодатчиков и с ней успешно справляются малогабаритные поверхностно-монтируемые SMD- резисторы Табл. На Рис. Поскольку нагревание и охлаждение — это близкие по физике процессы, то в подборку схем включён элемент Пельтье, который является обратимым прибором в зависимости от полярности поданного на него напряжения.
Светодиод HL1 индицирует моменты подачи напряжения в нагрузку, а светодиод Я12указывает на протекание тока через неё то есть отсутствие обрыва.
Резисторами R1,7? Температура их нагрева зависит от протекающего тока через открытый транзистор VT1. Ток через них определяется напряжением на выходе интегратора DA1 и сопротивлениями резисторов ЯА.
Температура нагрева прямо пропорциональна скважности ШИМ-сигнала;. Температура регулируется изменением скважности импульсов, генерируемых на выходах MK;. Температура нагрева зависит от плотности протекающего через транзистор VT1 среднего тока, который в свою очередь зависит от скважности импульсов в канале ШИМ MK;..jpg)
Транзистор K77 подключается к MK напрямую, без резисторов, поскольку элемент EK1 весьма инерционный и помехи, которые теоретически могут открыть транзистор VT1 при рестарте MK, на него мало влияют;. Параметры EK1: мощность 5. В среднем считают, что КПД у элементов Пельтье составляет несколько десятков процентов.
Для справки, первым, кто заметил в г. Источник: Рюмик, С. Любой обогреватель — масляный, инфракрасный или конвекционный, в независимости от его типа, вида и производителя, даже самый качественный и надежный, в любой момент может поломаться и потребуется его ремонт.
Так и произошло с микатермическим обогревателем Bimatek Ph, который принес мне знакомый. Обогреватель не грел, индикатор температуры не светился, хотя обогреватель проработал всего полгода и был еще на гарантии. Кто сталкивался с ремонт бытовой техник, по гарантии знает, что это хлопотное дело.
Нужно найти гарантийную мастерскую, отнести туда обогреватель, месяц ждать и потом потратить время, чтобы забрать отремонтированный.
Не факт, что ремонт будет бесплатным. Если мастерская решит, что обогреватель вышел из строя по Вашей вине, то придется оплатить еще и услугу ремонта.
Поэтому, если изделие, например обогреватель, простое, то есть смысл попробовать отремонтировать его своими руками. Как, оказалось, вышел из строя защитный термопредохранитель, но чтобы добраться до него, пришлось практически полностью разобрать обогреватель. Перед началом работы по осмотру и ремонту обогревателя необходимо его отключить от питающей сети, вынув сетевую вилку обогревателя из розетки.
Если вдруг обогреватель перестал работать и индикатор подключения к сети не светится, то в первую очередь необходимо проверить наличие питающего напряжения в электрической розетке. Мог сработать автомат защиты на входе электро проводки в квартиру, нарушится контакт в месте подключения проводов к розетке или выйти из строя сама электрическая розетка.
Проверить исправность розетки можно двумя способами, подключив к ней любой электроприбор, например настольную лампу или фен, что предпочтительней.
Или подключить обогреватель к другой розетке. Если обогреватель начал греть значит, неисправна розетка. Если дело в обогревателе, то вполне возможно он перегрелся, и сработала система его защиты от перегрева, или вилку в розетку вставили, но забыли включить выключатель на корпусе обогревателя или установить в нужное положение ручку регулятора температуры при их наличии.
Поэтому прежде чем делать выводы, необходимо проверить в каком положении находятся переключатели на и подождать, пока обогреватель остынет. В случае если все проверки, не привели к успеху, значит, обогреватель вышел из строя, и требует ремонта. Ремонт любого электроприбора начинается с внешнего осмотра. Первым делом проверяется сетевая вилка. Она не должна иметь видимых механических повреждений, потемневшей пластмассы и трещин в корпусе. Штыри вилки должны быть прочно зафиксированы в корпусе и не иметь почернений.
Токоподводящий шнур не должен иметь механических повреждений. Особенно внимательно нужно осмотреть место шнура, где он выходит из корпуса вилки.
В этом месте шнуры часто перетираются. Необходимо так же заглянуть через сетку или перфорацию вовнутрь корпуса обогревателя и убедиться, что в обозримом пространстве нет оборванных или подгоревших проводов, провода не подгорели в местах присоединения к разъемам и фиксации гайками, тепло нагревательные элементы ТЭН или нихромовая спираль не имеют механических повреждений.
Если внешний осмотр не позволил выявить очевидных дефектов, то для дальнейшего поиска причин отказа обогревателя понадобится измерительный прибор.
Лучше всего для этих целей подойдет стрелочный тестер или мультиметр, включенный в режим измерения малого сопротивления. Не разбирая обогреватель, с помощью тестера можно проверить исправность сетевого шнура в месте выхода из корпуса вилки. Для этого нужно переключатели обогревателя при их наличии установить в рабочее положение, щупы омметра подсоединить к штырям вилки удобно с помощью зажима типа крокодил , и прижать шнур к корпусу вилки по линии его выхода из вилки, покачать из стороны в сторону.
Если стрелка тестера или показания мультиметра, хоть на миг изменятся, значит, ремонт почти окончен. Останется только заменить вилку. На фотографии ниже, представлены пять стандартных, широко распространенных электрических схем обогревателей. По такой схеме собран обогреватель типа Трамвайная печка.
Для включения обогревателя, изготовленного по этой схеме достаточно вставить вилку в розетку. В результате при эксплуатации уже не требуется для включения или выключения обогревателя каждый раз вставлять и вынимать вилку из розетки. В некоторых моделях дополнительно, последовательно с термопредохранителем устанавливают еще и датчик положения, отключающий обогреватель, в случае отклонения его положения от рабочего. Как правило, рабочее положение обогревателя является вертикальным.
Нагревательные элементы могут быть одинаковой мощности или разной. Такое схемное решение позволяет регулировать простым включением или выключением выключателей мощность обогревателя, тем самым регулировать выделяемое им тепло.
Например, если в обогревателе установлены два нагревателя мощностью и ватт. Для удобства в некоторых видах обогревателей устанавливается галетный переключатель. В них дополнительно устанавливается электродвигатель с крыльчаткой.
Для исключения перегрева нагревательных элементов, включить их, не включив вентилятор невозможно. Это обеспечивает установленный дополнительно включатель Вкл1. В тепловентиляторах в обязательном порядке устанавливается самовосстанавливающийся термопредохранитель для отключения нагревательных элементов в случае отказа вентилятора.
Тепловентилятор можно использовать, если не включать нагревательные элементы, как обычный вентилятор для охлаждения в жаркую погоду. В дорогих моделях электрообогревателей можно встретить регулятор температуры. При установке регулятором заданной температуры воздуха, при ее достижении, обогреватель выключится и включится только после снижения температуры воздуха ниже заданной величины.
В схеме электрообогревателя могут быть установлены индикаторы режимов работы на неоновых лампочках или светодиодах.
В некоторых моделях устанавливают выключатели с подсветкой, в которых уже вмонтированы неоновые лампочки. Индикаторы непосредственного участия в работе обогревателя не принимают, а только сигнализируют о режиме его работы. В случае если обогреватель перестал греть и внешний осмотр не позволил установить причину неисправности, то придется его для ремонта разобрать.
Рассмотрим последовательность ремонта на примере современного микатермического обогревателя Bimatek Ph фотография в начале статьи , собранного по самой сложной из представленных выше электрических схем. Зная, как ремонтировать такой обогреватель, более простые можно будет отремонтировать без затруднений. Начинать разбирать необходимо со стороны входа сетевого шнура. Обычно шнур входи в крышку с боковой стороны. Для снятия боковой крышки с обогревателя Bimatek Ph необходимо открутить все видимые винты, удерживающих крышку, и еще два потайных винта.
Один из них закрыт декоративной заглушкой, которая находится ниже ручек управления.
Для извлечения заглушки необходимо лезвием отвертки или ножа поддеть заглушку со стороны фиксатора, и отвести фиксатор внутрь. Заглушка легко выйдет. Откроется отверстие, в котором и находится винт бокового крепления крышки к основанию. Так что если обогреватель еще на гарантийном обслуживании и Вы не уверены в своих силах при наличии возможности лучше все же обратиться с ремонтом по гарантии в сервисный центр.
Боковая крышка снята и теперь открылся доступ ко всем контактам органов управления и нагревательных элементов. Осталось только, с помощью тестера найти и заменить отказавшую деталь. Первым делом нужно внимательно осмотреть все провода, места присоединения их к клеммам и разъемам.
Если внешний осмотр не дал результата, то нужно переходить к проверке цепей с помощью тестера или мультиметра. Последовательность проверки элементов не имеет значения, но я всегда начинаю проверку деталей с токоподводящего провода. Сетевой трехжильный шнур, заходит в боковую крышку, где зафиксирован прижимной пластиной двумя саморезами.
Два конца проводов в изоляции синего и красного цвета оканчиваются двух контактным разъемом, а желто-зеленый, заземляющий проводник заканчивается лепестком, прикрученным винтом к металлическому основанию обогревателя.
Желто-зеленый провод при поиске неисправности нас не интересует, так как он не принимает непосредственного участия в работе обогревателя, а служит только для защиты человека от поражения электрическим током. Для проверки сетевого шнура необходимо сначала подготовить прибор, установив его переключатели в режим измерения сопротивления.
Далее одним концом щупа прикоснуться к любому штырю вилки, а вторым по очереди коснуться концов зеленого и красного проводов. При прикосновении к одному из проводов прибор должен показать нулевое сопротивление.
Далее прикасаются ко второму штырю вилки и проверяют второй провод. При этом желательно удерживая щупы шнур подергать и погнуть, сопротивление не должно изменяться и рано быть нулю. Если сопротивление существенно больше нуля в результате неисправности вилки или перетершегося у ее основания шнура, то вилку следует заменить.
Вывод переключателя, к которому подходит коричневый провод, является общим и на него подается питающее напряжение.
Нагревательный элемент помогите найти кто с Чип-дип
Для размещения своих сообщений необходимо зарегистрироваться. Для просмотра сообщений выберите раздел. Метки: Нет. По мойму тут уже хватит тепла самого стаб питания 78L05,если его чуть подгрузить или поднять входное напряжение. По поводу надежности — соберите макет и проверте — найдите цифровой датчик типа ds ,подключите к компютеру с программой записи графика температуры ,ну и частотомер — наглядно увидети как вашь термостат грется и какую температуру нужно подерживать. Еще один момент — если при включении нагрева -напряжение будет просаживатся ,частота тоже уйдет.
Осветительная лампа, нагревательный элемент, мощная сирена. части электронной системы охраны, когДа между базой транзистора и нижним (по .
Электронный терморегулятор
Нагревательными элементами могут служить не только традиционные спирали из нихромовой проволоки и лампы накаливания, но и транзисторы с радиаторами и даже обычные резисторы.
Например, 20 резисторов C мощностью 0. Они могут охватывать большие поверхности при очень малой собственной высоте. При ширине дорожки 0. Это приводит к выделению тепла и подогреву платы, что полезно, если в изделии применяются ЭРИ, не выдерживающие значительных отрицательных температур. Иногда необходимо обеспечить локальный точечный нагрев определённой области объекта. Такая задача, например, возникает при калибровке термодатчиков и с ней успешно справляются малогабаритные поверхностно-монтируемые SMD- резисторы Табл.
Нагреватель форсунок ГБО
Нагревательными элементами могут служить не только традиционные спирали из нихромовой проволоки и лампы накаливания, но и транзисторы с радиаторами и даже обычные резисторы. Например, 20 резисторов C мощностью 0. Они могут охватывать большие поверхности при очень малой собственной высоте. При ширине дорожки 0.
Хочу сделать инкубатор родителям в деревню.
Транзистор-нагревательный элемент
В устройство введен второй источник постоянного тока, подключенный между эмиттером и коллектором Т,Оба источника являются стабилизированными источниками тока.
Т устройства используется одновременно в качестве термочувствительного и нагревательного элементов, Коэффициентусиления Т по току в схеме с общимэмиттером зависит от температуры. Для изменения стабилизируемойтемпературы достаточно изменить соотношение токов, формируемых источниками постоянного тока. Оба источника являются стабилизированными источникамй тока. Работа термостабилизированного нагревательного инструмента основана нафизическом свойстве транзистора, заключающемся в зависимости коэффициента усиления по току в схеме с общимэмиттеромот температуры р-и-переходов. Значение стабилизируемой температуры при этом определяется соотношением величин базового 16 и коллекторного 1 токов, формируемых ис-точниками постоянного тока 2 и 3.
Нагревательные элементы в схемах на микроконтроллере
Основным узлом любого инкубатора, как известно, является терморегулятор. В популярной научно-технической литературе можно встретить большое количество схем, позволяющих изготовить такое устройство самостоятельно.
Выбор здесь достаточно широк и по схемотехническим решениям, и по элементной базе. Не смотря на значительные различия, есть одно обстоятельство, которое их объединяет: все они работают в так называемом «дискретном» режиме нагрев-пауза-нагрев. Такой режим нельзя признать оптимальным, так как он противоречит принципу «природосообразности». В самом деле, не вскакивает ведь наседка каждые 3—5 минут с гнезда. Обогрев яиц происходит непрерывно при строго определенной температуре.
По этому и решил использовать транзистор, заранее зная, что они Для питания нагревательных элементов, которые будут.
Нагревательные элементы в схемах на микроконтроллере. Нагревательный элемент на схеме
Вернуться в Вопросы от начинающих. Сейчас этот форум просматривают: Google [Bot] и гости: 0. Форум радиолюбителей Радиоэлектроника, радиохобби, наука и техника Пропустить. Расширенный поиск.
Регулирование температуры: .с использованием электрических средств – G05D 23/19
Регистрация Вход.
Ответы Mail. Вопросы — лидеры Подскажите или скажите как склеивать термомозайку? Приведите, пожалуйста, пример из этого текста, аргументируя его. На тему «Призвание» 1 ставка.
By igor , March 15, in Автомобильная электроника. Нагревать надо узел холостого хода на карбюраторе-замерзает Транзистор желателен из тех,что крепятся на 1 винт и такой проводимости,чтобы не изолировать от корпуса машины.
Терморегулятор для инкубатора с печатной платой.
Какими светодиодами вы чаще всего пользуетесь? Схема простого терморегулятора. Все обсуждения. Добавить в избранное. Sprint Layout 5.
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. К этому надо обязательно добавить про уровень на затворе.
Методы подключения нагревательных элементовSuzhou Reheatek Electrical Technology Co.,Ltd.
В промышленности многие нагревательные элементы обычно используются группами.
Вопрос о том, как подключить эти нагревательные элементы для достижения необходимого нагревательного эффекта, становится предметом беспокойства.
1. При подключении нагревательных элементов не требуется различать положительные и отрицательные полюса.
Основным нагревательным элементом электрических нагревателей является резистивная проволока (обычно никель-хромовый сплав — Ni80Cr20), которая является резистивным элементом, поэтому нет различия между положительным и отрицательным полюсами.
2. Значение сопротивления нагревательных элементов фиксировано.
Значение сопротивления = Номинальное напряжение * Номинальное напряжение / Номинальная мощность
(Номинальное напряжение и мощность подтверждены, значение сопротивления может быть зафиксировано по напряжению и мощности.)
Фактическая мощность = Рабочее напряжение * Рабочее напряжение / Значение сопротивления
Исходя из приведенной выше формулы, рабочее напряжение изменяет фактическую мощность. Неправильное входное напряжение приведет к выходу из строя нагревательных элементов и проблемам с безопасностью. Пожалуйста, всегда используйте нагреватели с номинальным напряжением.
1. Последовательное соединение
Последовательное соединение является одним из основных типов проводки, просто соедините нагреватели встык, как показано на рисунке выше.
При последовательном соединении каждый нагревательный элемент имеет одинаковый ток (ток = значение напряжения / сопротивления). Если несколько элементов с разным значением сопротивления соединены последовательно, напряжение для одного элемента = ток * значение сопротивления элемента.
2. Параллельное соединение
Соедините один конец каждого нагревателя вместе, а затем другой конец, как показано на рисунке выше.
При параллельном соединении каждый нагреватель имеет одинаковое напряжение и разный ток в зависимости от значения сопротивления. Например, как показано на рисунке, ток в элементе A = значение напряжения / сопротивления A.
3. Соединение Y (соединение звездой)
Соединение звездой — это соединение, используемое в трехфазном источнике питания переменного тока. Соединение звездой предназначено для подключения одного конца каждого нагревателя к общему соединению, а другого конца к отдельной клемме, как показано на рисунке выше в U, V и W.
При соединении звездой линейный ток равен фазному току, а фазное напряжение в √3 раза превышает линейное напряжение.
4. Соединение треугольником (сетчатое соединение)
Соединение треугольником также используется в трехфазном питании переменного тока. Чтобы получить соединение треугольником, каждый нагревательный элемент соединяется встык, затем три общие точки U, V и W образуют три фазы. Соединение треугольником не имеет нейтральной точки и не может вести к нейтральной линии, поэтому существует только трехфазная трехпроводная система. В трехфазной системе с соединением треугольником линейное напряжение совпадает с фазным напряжением, а линейный ток равен √3 фазному току.
Сложнее рассчитать текущую или фактическую мощность нагревательных элементов с разной мощностью (разным значением сопротивления), когда они используются в трехфазном напряжении.
Официальный веб-сайт REheatek предоставляет техническую поддержку для самостоятельного расчета, как показано ниже:
Веб-сайт: www. reheatek.com → Поддержка → Расчет → Расчет трехфазной звезды/треугольника.
Пожалуйста, сообщите отделу продаж REheatek или разработчику метод подключения до настройки нагревательных элементов.
Меры предосторожности: Используйте нагревательные элементы с номинальным напряжением. Неправильное напряжение изменяет мощность, что приводит к выходу из строя нагревателя или тяжелым авариям.
Перед эксплуатацией обратите внимание на номинальное напряжение нагревателя. Например, в Китае стандартное трехфазное напряжение составляет 380 В. Если номинальное напряжение нагревательных элементов 380В, то нагреватели должны быть подключены треугольником. Если номинальное напряжение 220 В, то это должно быть соединение Y (соединение звездой).
Как подключить одноэлементный водонагреватель и термостат?
В сезон озноба и промерзания до костей нам нужна горячая вода вместо нее/него. Если для вас это не так (не врите), то я предпочитаю говорить правду «Я слишком люблю горячую воду в холодную и снежную погоду».
Ну, мы не рассказываем здесь историю любви, а хотим показать, как управлять горячей водой, проводя электропроводку гейзера горячей воды и установка проводки электрического водонагревателя учебник.
В этой серии мы покажем, как подключать различные водонагреватели и термостаты, такие как однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывный и непрерывный (одновременный и неодновременный) монтаж водонагревателя. , схема подключения термостатов с переключателями и номиналом выключателя.
В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для 120 В переменного тока, одна фаза (США), 230 В переменного тока, одна фаза (ЕС/Великобритания) и 240 В переменного тока, две линии, США. Теперь давайте начнем.
- Проводка соответствующего нагревателя: Как подключить термостат водонагревателя на 120 В – неодновременный?
Содержание
Одноэлементный водонагреватель с проводкой термостатаОдин элемент и один термостат обычно используются в небольших водонагревателях и водонагревателях, рассчитанных на однофазное напряжение 120 В или 230 В переменного тока.
Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от термостата в двухэлементном водонагревателе. Другими словами, в одноэлементном переключателе термостата, который крепится к нагревательному элементу, есть два винта с правой стороны, а в двухэлементном термостате — 3 винта с правой стороны.
- Сопутствующая проводка нагревателя: Как подключить термостат одновременного водонагревателя 120 В?
Ниже приведены различные схемы подключения одноэлементных термостатов водонагревателя.
В этом проводном соединении фазовая линия (L) от главной панели 120 В/240 В (выключатель SP) соединяется с L 1 винтом на термостате и затем оставив Т 2 терминал, который дополнительно подключается к отдельному нагревательному элементу. С другой стороны, нейтраль (N) напрямую связана со второй клеммой нагревательного элемента. Земля или заземление «G» подключается к распределительной коробке водонагревателя.
Мощность нагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, максимальное потребление тока составляет 25 ампер (закон Ома: I = P/V). Таким образом, в соответствии с номиналом подходит автоматический выключатель на 30 А и провод калибра 8 для линии и нейтрали. Безопасный максимальный ток автоматического выключателя составляет 80 %, т. е. 30 А x 0,8 = 24 А. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125 % от тока полной нагрузки, т. е. ток нагрузки 25 А x 125 % = 31,25 А. Таким образом, можно использовать ближайший автоматический выключатель на 30 А.
Нажмите на изображение, чтобы увеличить его
240 В и 120 В переменного тока, однофазный одноэлементный термостат Подключение проводкиОдин и тот же термостат может быть подключен как к 120 В переменного тока (линия и нейтраль), так и к 240 В переменного тока (две линии или фазовые провода) . На следующей схеме подключения водонагревателя показан один нагревательный элемент мощностью 3000 Вт, подключенный к сети переменного тока 120 В, а также к сети 240 В переменного тока.
Соединения проводки для однофазного напряжения 120 В и 240 В одинаковы, т. е. Линия подключается к L 1 в то время как нейтральная или вторая линия подключена к клемме L 3 . Элемент водонагревателя подключен к термостату через T 2 как горячий и L 4 как нейтральный. Черный цвет — «нейтраль», красный — «фаза или линия», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводов и могут различаться в зависимости от различных областей и местоположения. Пожалуйста, следуйте своим собственным кодам и правилам. Для получения более подробной информации см. примечание в нижнем колонтитуле для цветовых кодов проводки и уровней напряжения NEC и IEC.
При подключении к сети 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии используются провода 8 калибра с прерывателем или предохранителем на 30 А.
При подключении к сети 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провод калибра 12 для обеих линий и автоматические выключатели для защиты от перегрузки по току на 15 А.
Нажмите на изображение, чтобы увеличить
- Сообщение по теме: Как подключить термостат водонагревателя на 240 В – непрерывный?
На следующей схеме водонагревателя показаны различные соединения, т. е. ).
В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключен к сети переменного тока 120 В (линия и нейтраль), которая потребляет ток 23,33 А.
В случае однофазного напряжения 120 В переменного тока (линия и нейтраль) используются провода калибра 8 с автоматическим выключателем на 30 А и однопозиционным выключателем (SPST = однополюсный однопозиционный) с номинальным током 30 А, а безопасный предел тока составляет 24А (30А х 80%). Другими словами, 23А х 1,25 = 28,75. Ближайший номинал — выключатель на 30 А, который подходит для использования в водонагревателе на 120 В, 2800 Вт.
В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС/Великобритания), одноэлементный водонагреватель мощностью 5,5 кВт подключается к напряжению питания через выключатель на 30 А и однопозиционный переключатель, где цепь элемента потребляет 22,91 А в двухфазном напряжении 240 В. линии и 23,91 А в линии 230 В и нейтрали.
Соединение проводки такое же, несмотря на то, что оба провода, подключенные к L 1 и L 3 , являются двумя горячими линиями в случае 240 В переменного тока, в то время как L 1 – горячий, а L 3 – нейтральный в случае 230 В переменного тока. За 22,91А или 23,91А, провод калибра 10 подходит для выключателя на 30А и защитного автоматического выключателя, как показано на электрической схеме.
Нажмите на изображение, чтобы увеличить
Полезно знать:- Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
- Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
- Одноэлементный термостат можно использовать только для двойных элементов в случае одновременной (непрерывной) работы резервных элементов, требующих различных соединений проводки (мы покажем в следующих постах этой серии).
- Элемент водонагревателя на 240 В переменного тока можно подключить к сети на 120 В переменного тока.
- Элемент водонагревателя на 120 В переменного тока нельзя использовать для 240 или 230 В.
- Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат внешне похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
- Размыкатель на 30 А и провод калибра 10 можно использовать с водонагревателем на 240 В переменного тока
- Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В.
- Выключатель на 20 А, 120 В нельзя использовать в бытовых сетях 15 А, 120 В.
- Выключатель, рассчитанный на 120 В, нельзя использовать в цепях 240 В и наоборот.
- Выключатель на 240 В можно использовать в цепи на 120 В, если номинальная сила тока такая же.
- Выключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
- Прерыватель большого размера, используемый для защиты, может повредить водонагреватель или другие подключенные приборы и даже привести к пожару из-за перегрева.
- Крупногабаритный переключатель в порядке, но меньший номинал, чем ток нагрузки, может расплавить контакты переключателя.
- Прерыватель меньшего размера или того же номинала, что и прерыватель тока нагрузки, может снова и снова срабатывать и перезапускать цепь. Используйте гидромолот правильного размера.
Кроме того, переключатель А, рассчитанный на:
- 120 В, может использоваться только для 120 В.
- 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
- 120-277 можно использовать для 120В, 240В и 277В.
Сопутствующая проводка водонагревателя: как подключить термостат одновременного водонагревателя 240 В?
Защита автоматического выключателя и таблица размеров проводов для водонагревателя
В следующей таблице показаны размеры автоматических выключателей в амперах и сечение медных проводов для 120 В, 208 В и 240 В переменного тока.
| Мощность элемента | Размер автоматического выключателя | Размер медной проволоки калибра | ||||
| 120 В | 208 В | 240 В | 120 В | 208 В | 240 В | |
| 1500 | 20 А | 15 А | 15 А | 12 | 14 | 14 |
| 1700 | 20 А | 15 А | 15 А | 12 | 14 | 14 |
| 2000 | 25 А | 15 А | 15 А | 10 | 14 | 14 |
| 2500 | 30 А | 15 А | 15 А | 10 | 14 | 14 |
| 3000 | 35 А | 20 А | 20 А | 8 | 12 | 12 |
| 3500 | – | 25 А | 20 А | – | 10 | 12 |
| 3800 | – | 25 А | 20 А | – | 10 | 12 |
| 4000 | – | 25 А | 25 А | – | 10 | 10 |
| 4500 | – | 30 А | 25 А | – | 10 | 10 |
| 5000 | – | 30 А | 30 А | – | 10 | 10 |
| 5500 | – | 35 А | 30 А | – | 8 | 10 |
| 6000 | – | 40 А | 35 А | – | 8 | 8 |
| 9000 | – | – | 50 А | – | – | 8 |
Может быть подключено менее 1500 Вт 14 Калибр с защитой 15А. Следуйте местным правилам.
Ниже приведена схема автоматического выключателя или плавкого предохранителя для защиты от перегрузки по току в амперах и сечении проводов на основе таблицы NEC 310-16 с учетом температуры 75°C o для элементов водонагревателей в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В и 480 В переменного тока.
| Мощность элемента | Фазы | Размер автоматического выключателя (ампер) | Размер медной проволоки в калибре | ||||||
| 208 В | 240 В | 277 В | 480 В | 208 В | 240 В | 277 В | 480 В | ||
| 3 кВт | 1 | 20 А | 20 А | 15 А | 15 А | 12 | 12 | 14 | 14 |
| 3 | 20 А | 20 А | – | 15 А | 12 | 12 | – | 14 | |
| 3,8 кВт | 1 | 25 А | 20 А | – | – | 10 | 10 | – | – |
| – | – | – | – | – | – | – | – | – | |
| 4 кВт | 1 | 25 А | 25 А | 20 А | 15 А | 10 | 10 | 12 | 14 |
| 3 | 25 А | 25 А | – | 15 А | 10 | 10 | – | 14 | |
| 4,5 кВт | 1 | 30 А | 25 А | 25 А | 15 А | 10 | 10 | 10 | 14 |
| 3 | 30 А | 25 А | – | 15 А | 10 | 10 | – | 14 | |
| 5 кВт | 1 | 30 А | 30 А | 25 А | 15 А | 10 | 10 | 10 | 14 |
| 3 | 30 А | 30 А | – | 15 А | 10 | 10 | – | 14 | |
| 5,5 кВт | 1 | 35 А | 30 А | 25 А | 15 А | 8 | 10 | 10 | 14 |
| 3 | 35 А | 30 А | – | 15 А | 8 | 10 | – | 14 | |
| 6 кВт | 1 | 40 А | 35 А | 30 А | 20 А | 8 | 8 | 10 | 12 |
| 3 | 35 А | 30 А | – | 15 А | 8 | 10 | – | 14 | |
| 8 кВт | 1 | 50 А | 45 А | 40 А | 25 А | 8 | 8 | 8 | 10 |
| 3 | 45 А | 40 А | – | 20 А | 8 | 8 | – | 12 | |
| 9 кВт | 1 | – | 50 А | 45 А | 25 А | – | 8 | 8 | 10 |
| 3 | 50 А | 45 А | – | 25 А | 8 | 8 | – | 10 | |
| 10 кВт | 1 | – | – | 50 А | 30 А | – | – | 8 | 10 |
| 3 | – | 50 А | – | 25 А | – | 8 | – | 10 | |
| 11 кВт | 1 | – | – | 50 А | 30 А | – | – | 8 | 10 |
| 3 | – | 50 А | – | 25 А | – | 8 | – | 10 | |
| 12 кВт | 1 | – | – | – | 35 А | – | – | – | 8 |
| 3 | – | – | – | 30 А | – | – | – | 10 | |
Похожие сообщения:
- Как подключить 3-фазный термостат одновременного нагрева воды?
- Как подключить 3-фазный неодновременный термостат водонагревателя?
Диаграммы сечения проводов и размеров автоматических выключателей для водонагревателей приведены ниже в качестве ссылки для загрузки для дальнейшего использования.
Похожие сообщения:
- Как переключить электрический водонагреватель между 120 В и 240 В?
- Как управлять электрическим водонагревателем с помощью переключателей?
- Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
- Не угадаешь. Всегда отключайте источник питания, выключая главный автоматический выключатель перед обслуживанием, ремонтом или установкой электрооборудования.
- Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего сечения и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
- Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
- Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
- Прочтите все инструкции и предупреждения и строго следуйте им.
- Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах запрещено законом. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
- Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и проводку термостата . В наших следующих постах мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы их управления. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по подключению. Оставайтесь с нами и поделитесь с друзьями.
Сопутствующие руководства по установке проводки
- Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
- Как определить количество автоматических выключателей в щите?
- Как определить размер центра нагрузки, щитов и распределительного щита?
- Как определить правильный размер подпанели?
- Установка однофазной электропроводки в доме – NEC и IEC
- Установка трехфазной электропроводки в доме – NEC и IEC
- Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
- Как подключить портативный генератор к домашней электросети — 4 метода
- Как подключить аналоговую и IP-камеру PTZ к DVR и NVR?
- Как подключить различные системы пожарной сигнализации — обычные и адресные
- Еще больше руководств по установке электропроводки в жилых помещениях
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Конструктивные факторы нагревательного элемента
Ad· jlcelectromet. com/heating-alloys
Специальные никелевые сплавы мирового класса для нагревательных элементов
JLC Electromet Pvt. Ltd. является одним из ведущих мировых производителей из специальных сплавов на основе никеля в формах проволоки, стержня, полосы и ленты . Сертифицированный по стандарту ISO:9001 производитель никелевых сплавов в Индии , который является вертикально интегрированным и поставляет продукцию в более чем 50 стран . Никель-хромовые, медно-никелевые и другие сплавы на Промышленность нагрева и сопротивления .
E: [email protected]
Тел.: +91 (141) 233 1215
Проектирование нагревательных элементов
Звучит очень просто и понятно, но существует множество различных факторов, которые инженеры должны учитывать при их проектировании. Существует примерно 20-30 различных факторов, влияющих на характеристики типичного нагревательного элемента, включая такие очевидные вещи, как напряжение и ток, длина и диаметр элемента, тип материала и рабочая температура. Существуют также определенные факторы, которые необходимо учитывать для каждого типа элемента. Например, в спиральном нагревательном элементе, изготовленном из круглой проволоки, диаметр проволоки и форма витков (диаметр, длина, шаг, натяжение и т. д.) являются одними из факторов, которые критически влияют на производительность. При использовании ленточного нагревательного элемента необходимо учитывать толщину и ширину ленты, площадь поверхности и вес.
И это только часть истории, потому что нагревательный элемент не работает изолированно: вы должны учитывать, как он впишется в более крупный прибор и как он будет вести себя во время использования, когда он используется по-разному. Как, например, ваш элемент будет поддерживаться внутри своего устройства изоляторами? Насколько большими и толстыми они должны быть, и повлияет ли это на размер устройства, которое вы делаете? Например, подумайте о различных типах нагревательных элементов, которые вам понадобятся в паяльнике, размером с ручку и большом конвекторе. Если у вас есть элемент, «задрапированный» между опорными изоляторами, что произойдет с ним, когда он нагреется? Будет ли он слишком сильно провисать и вызовет ли это проблемы? Вам нужно больше изоляторов, чтобы предотвратить это, или вам нужно изменить материал или размеры элемента? Если вы проектируете что-то вроде электрического камина с несколькими нагревательными элементами, расположенными близко друг к другу, что произойдет, если их использовать по отдельности или в комбинации? Если вы проектируете нагревательный элемент, который обдувается воздухом, как в конвекторе или фене, можете ли вы создать достаточный поток воздуха, чтобы предотвратить перегрев элемента и резкое сокращение срока его службы? Все эти факторы должны быть сбалансированы друг с другом, чтобы продукт был эффективным, экономичным, долговечным и безопасным.
Расчет нагревательного элемента
Следующие расчеты дают руководство по выбору проволочного нагревательного элемента электрического сопротивления для вашего применения
Расчеты конструкции нагревательного элемента сопротивление и таблица температуростойкости.
Для работы в качестве нагревательного элемента лента или проволока должны противостоять потоку электричества. Это сопротивление преобразует электрическую энергию в тепло, которое связано с удельным электрическим сопротивлением металла и определяется как сопротивление единицы длины единицы площади поперечного сечения. Линейное сопротивление отрезка ленты или провода можно рассчитать по его удельному электрическому сопротивлению.
Где:
- ρ = Удельное электрическое сопротивление (мкОм·см)
- R = Сопротивление элемента при 20 °C (Ом)
- d = Диаметр провода (мм)
- t = Толщина ленты (мм)
- b = Лента ширина (мм)
- l = длина ленты или проволоки (м)
- a = площадь поперечного сечения ленты или проволоки (мм²)
для круглой проволоки
a = π x d² / 4
Для ленты a = t x (b — t) + (0,786 x t²)
R = (ρ x l / a) x 0,01
В качестве нагревательного элемента лента имеет большую площадь поверхности и, следовательно, более эффективное излучение тепла в предпочтительном направлении, что делает ее идеальной для многих промышленных применений, таких как инжекция ленточные нагреватели пресс-форм.
Важной характеристикой этих сплавов с электросопротивлением является их стойкость к нагреву и коррозии, что обусловлено образованием оксидных поверхностных слоев, препятствующих дальнейшей реакции с кислородом воздуха. При выборе рабочей температуры сплава необходимо учитывать материал и атмосферу, с которыми он контактирует. Поскольку существует так много типов приложений, переменных в конструкции элемента и различных условий эксплуатации, следующие уравнения для конструкции элемента приведены только в качестве руководства.
Электрическое сопротивление при рабочей температуре
За очень немногими исключениями сопротивление металла зависит от температуры, что необходимо учитывать при проектировании элемента. Поскольку сопротивление элемента рассчитывается при рабочей температуре, необходимо найти сопротивление элемента при комнатной температуре. Чтобы получить сопротивление элементов при комнатной температуре, разделите сопротивление при рабочей температуре на коэффициент термостойкости, показанный ниже:
Где:
- F = Коэффициент термостойкости
- R t = Сопротивление элемента при рабочей температуре (Ом)
- R = Сопротивление элемента при 20°C (Ом)
R = 1 R / F
Нагрузка на площадь поверхности
Можно спроектировать нагревательный элемент различных размеров, каждый из которых теоретически может обеспечить желаемую мощность нагрузки или плотность рассеиваемой мощности на единицу площади.
Рекомендуемый диапазон поверхностной нагрузки для данного типа прибора и нагревательного элемента показан ниже, но он может быть ниже для нагревательного элемента, работающего с более частыми рабочими циклами, или при температуре, близкой к максимальной, или в неблагоприятных атмосферных условиях.
здесь.
Прибор Тип элемента Рекомендуемая поверхностная нагрузка
Диапазон (Вт/см²)Пожар Spiral Element in Free Air 4.5 – 6.0 Fire Pencil Bar 6.0 – 9.5 Band Heater Mica-Wound Element 4. Toaster Mica — Намоточный элемент 3,0 – 4,0 Конвектор Спиральный элемент 3,5 – 4,5 Storage Heater Spiral Element 1.5 – 2.5 Fan Heater Spiral Element 9.0 – 15.0 Oven Element Tubular
Sheathed Element8.0 – 12.0 Элемент гриля 15,0 – 20,0 Конфорка 17,0 – 22,0 Water Immersion Heater 25.0 – 35.0 Kettle Element 35.0 – 50.0 Designing a Round Wire Element
Where:
- V = Voltage (Volts)
- W = Мощность (Ватт)
- S = нагрузка на площадь поверхности (Вт/см²)
- R t = сопротивление элемента при рабочей температуре (Ом)
- R = сопротивление элемента при 20°C (Ом)
- F = Коэффициент термостойкости
- I = Длина провода (м)
- A = Сопротивление на метр (Ом/м)
Вот как выполняются расчеты конструкции:
1.
R t = V² / W
2. При использовании удельного нагрева проволока из сплава элемента, найдите коэффициент термостойкости при рабочей температуре C°C как F, таким образом, общее сопротивление элемента при 20°C (R) будет:
R t = R t / F
3. Зная размеры типа нагревательного элемента, можно оценить длину проволоки, которая может быть намотана на него. Таким образом, сопротивление, необходимое на метр провода, будет:
А = R / L
4. Найдите провод нагревательного элемента стандартного диаметра, сопротивление на метр которого ближе всего к А.
5. Чтобы проверить фактическую длину провода (L):
L = R / A
Изменение длины провода нагревательного элемента может означать добавление или уменьшение шага провода для достижения требуемого значения общего сопротивления.
6. Для проверки нагрузки на площадь поверхности (S):
S = Вт / (д x г x 31,416)
Эта нагрузка на площадь поверхности должна находиться в пределах диапазона, указанного в таблице выше для типа нагревательного элемента, учитывая, что более высокая значение дает более горячий элемент. Нагрузка на площадь поверхности может быть выше или ниже, если считается, что теплопередача лучше или хуже, или в зависимости от важности срока службы нагревательных элементов.
Если расчетная нагрузка на площадь поверхности слишком высока или низка, вам следует пересчитать, изменив один или несколько из следующих параметров:
- Длина и диаметр проволоки
- Марка сплава нагревательного элемента
Спиральные элементы
Проволочные нагревательные элементы, сформированные в виде змеевика, позволяют размещать провод подходящей длины в относительно небольшом пространстве, а также поглощают эффекты теплового расширения.
Где:
- d = диаметр проволоки (мм)
- D = внутренний диаметр катушки (мм)
- L = длина проволоки (м)
- X = длина намотанной катушки (мм)
X = L x d x 1000 / π x (D + d)
При растяжении этой близко намотанной катушки растяжение должно составлять примерно 3:1, так как более тесная намотка приведет к более горячим виткам.
Помимо случайных повреждений срок службы нагревательного элемента могут сократить локальные прогары (горячие точки). Это может быть вызвано изменением поперечного сечения провода (например, зазубрины, растяжения, изгибы) или экранированием области, где нагревательный элемент не может свободно рассеивать свое тепло, или плохими опорными точками или выводами.
Проектирование ленточного элемента
Метод проектирования ленточного нагревательного элемента аналогичен методу, используемому при проектировании нагревательного элемента из круглой проволоки.
Где:
- b = ширина ленты (мм)
- t = толщина ленты (мм)
Вот как выполняются расчеты конструкции ленточного нагревательного элемента:
1. Рассчитать размер ленты и длина, необходимая для конкретного нагревательного элемента в нагревателе, работающем при максимальной температуре C°C, общее сопротивление элемента при рабочей температуре (Rt) составит:
R t = V² / Вт
2. Используя проволоку из специального сплава нагревательного элемента, найдите коэффициент термостойкости при рабочей температуре C°C как F, таким образом, полное сопротивление элемента при 20°C (R) будет:
R t = R t / F
3. Зная размеры нагревателя, можно оценить длину ленты, которую можно намотать на него.
·A = R / L
4. Найдите ленту нагревательного элемента стандартного размера b мм x t мм, имеющую стандартное сопротивление на метр стандартного размера, близкое к A ом/м.
5. Для проверки фактической длины ленты (L)
L = R / A
Изменение длины ленты может означать изменение шага ленты для достижения требуемого значения общего сопротивления.
6. Для проверки нагрузки на площадь поверхности (S):
S = W / 20 x (b + t) x L
Если расчетная нагрузка на площадь поверхности слишком высока или низка в соответствии с приведенной выше таблицей, следует пересчитать, изменив один или несколько из следующих параметров:
– Длина и размер ленты
Практические соображения по проектированию
В этой статье обсуждаются общие вопросы, касающиеся факторов использования, ухода и обслуживания, связанных с обеспечением долговечности электрических нагревателей и печей.
- Electrical Lead Considerations
- Heating Element Leads and Power Connections
- Lead Styles
- Single Conductor Leads
- Twisted Pair Leads
- Rod Leads
- Pad or Bar Lead
- Bending Radius
- Brittleness
- Terminations
- Защита свинца
- Ремонт
- Транспортировка, хранение, факторы окружающей среды
- Вибрации
- Загрузка
- Процедура сушки
- Закладные элементы
- Огнеупорные материалы
- Циклирование
Соображения относительно электрических проводов
Необходимо учитывать не только тип электрического нагревательного элемента, но и его требования к мощности, размещению и мощности. необходимо учитывать различные типы используемых электрических проводов и способы их вывода и окончания отапливаемой зоны.
- Температура области свинца
- Гибкость
- Относительная стоимость
- Загрязняющие вещества в области свинца
- Устойчивость к истиранию требовалась
- Удобство для контролей
ОТРУЖИЕ СЛЕДУ электрические соединения с элементами электронагрева в нагревателях перечислены ниже:
- Напряжение сети должно соответствовать номинальному напряжению нагревателя.
- Электрическая проводка нагревателя должна быть проложена в соответствии с национальными и местными электротехническими нормами.
- Всегда соблюдайте полярность. Соседние провода всегда должны быть подключены к одной и той же полярности. Несоблюдение полярности может привести к преждевременному выходу из строя нагревателя.
Типы проводов
Провода элементов для подключения электрических нагревательных элементов доступны в самых разных стилях, но обычно их можно сгруппировать в определенные категории, которые включают следующее:
- Одиночный проводник
- Витая пара
- Стержень
- Прокладка или стержень
Одножильный проводник
Одножильный проводник является наиболее распространенным и в основном стандартной формой поставки керамических и вакуумно-формованных волокон, нагревательных элементов, нагревательных элементов .
Провода типа «витая пара»
Витая пара означает вывод, в котором проводник элемента загибается на себя, а затем скручивается определенным образом. Этот тип конфигурации отведений рекомендуется, когда это возможно.
Направляющие стержня
Направляющие стержня включают в себя крепление более тяжелого поводка к фактическому элементу. Обычно к проводнику нагревательного элемента приваривается стержень.
Подушечка или направляющая стержня
Подушечка или направляющая стержня аналогичны по своей природе концепции стержня, только в том, что либо используется плоский стержень, либо если в элементе используется «полоса» вместо проволоки, полоса часто загибается на себя один раз. или вдвое, чтобы увеличить площадь поперечного сечения. Этот тип провода используется с нагревательными элементами на основе волокна
Радиус изгиба
Должна быть предусмотрена возможность изгиба провода от нагревательных элементов в соответствии с требованиями заказчика.
Хрупкость
Традиционные железо-хром-алюминиевые материалы становятся хрупкими при достижении температуры 950°C, и это происходит немедленно. Сплавы на основе порошковых металлов также становятся хрупкими при нагревании, хотя это происходит более постепенно и зависит от температуры и времени. Важно охлаждать эти сплавы до цветовой температуры выше 500°F, чтобы их можно было перемещать без каких-либо механических повреждений. Они также становятся хрупкими при низких температурах, поэтому, если с ними нужно работать, лучше иметь температуру около 70 ° F или выше. Также важно отметить, что при сварке этих сплавов близлежащие участки становятся хрупкими, поэтому с ними следует обращаться осторожно.
Заделки
Правильные заделки имеют решающее значение для успешного применения нагревательного элемента и, если они не выполнены должным образом, резко повлияют на срок службы элемента. Важно убедиться, что большая часть подводящего провода элемента находится в тесном физическом контакте с фактической концевой заделкой.
Защита выводов
Часто желательно нанести защитное покрытие на выводы элемента. Это может потребоваться по электрическим или механическим соображениям. Выбор защитного экрана для проводов должен производиться с большой осторожностью. Как правило, следует избегать использования самоклеящихся лент, так как даже в высокотемпературных сортах используется мастика/клей на органической основе, которые могут распадаться на вещества на основе углерода. Они могут реагировать с проволокой, вызывая ее охрупчивание, коррозию и проникновение углерода. Классы изоляции должны быть тщательно изучены. При работе с огнеупорными материалами на основе волокна следует носить одобренный респиратор, особенно если нагреватель долгое время находился при высокой температуре и подлежит замене.
Полезные методы и предложения
Некоторые полезные методы обращения с нагревательными элементами печи перечислены ниже:
- Оборудование необходимо содержать в чистоте, особенно вокруг клемм, корпуса электропроводки и самого нагревателя, используя программу регулярного технического обслуживания.
- Должна использоваться внешняя проводка, выдерживающая температуру. Крайне важно избегать использования проводов с восковой, резиновой, термопластичной или пропитанной изоляцией для высокотемпературных нагревателей.
- Везде, где это возможно, необходимо использовать теплоизоляцию, чтобы снизить потери тепла и стоимость эксплуатации.
Нагревательные элементы печи необходимо обслуживать надлежащим образом, чтобы гарантировать, что они служат своей цели и остаются полезными в течение всего срока службы.
Статья предоставлена AZoM.com — сайтом AZoNetwork
Обсуждение конструкции ТЭНа и причин его выхода из строя.Похожие записи
