Наушники с микрофоном схема. Схема подключения наушников с микрофоном: распайка разъемов и устройство гарнитуры

Как устроены наушники с микрофоном. Какая схема распайки разъемов используется в гарнитурах. Какие типы разъемов бывают у наушников с микрофоном. Как правильно подключить наушники с микрофоном к компьютеру или смартфону.

Устройство наушников с микрофоном

Наушники с микрофоном (гарнитура) состоят из следующих основных элементов:

• Динамики наушников — преобразуют электрический сигнал в звук
• Микрофон — преобразует звук в электрический сигнал
• Оголовье — фиксирует наушники на голове
• Кабель — соединяет все компоненты
• Разъемы — для подключения к устройству

Конструкция гарнитуры может различаться в зависимости от модели и назначения. Бывают накладные, вставные, полноразмерные наушники. Микрофон может быть встроенным или на гибкой штанге.

Типы разъемов для наушников с микрофоном

Наиболее распространенные типы разъемов для подключения гарнитуры:

• Двойной 3.5 мм (mini-jack) — отдельно для наушников и микрофона
• Комбинированный 3.5 мм (TRRS) — один разъем для наушников и микрофона
• USB — цифровое подключение, встроенная звуковая карта
• Беспроводные — Bluetooth, радиоканал

Какой тип лучше. Зависит от устройства, к которому подключаются наушники. Стандартный 3.5 мм наиболее универсален. USB обеспечивает лучшее качество звука. Беспроводные удобны в использовании.

Схема распайки разъема 3.5 мм для наушников с микрофоном

Стандартная схема распайки штекера 3.5 мм для гарнитуры:

• Tip (кончик) — левый канал
• Ring 1 (первое кольцо) — правый канал
• Ring 2 (второе кольцо) — общий провод (земля)
• Sleeve (гильза) — микрофон

Данная схема называется TRRS (tip-ring-ring-sleeve) и позволяет передавать стереозвук и сигнал микрофона через один разъем. Важно соблюдать правильную распайку для корректной работы гарнитуры.

Подключение наушников с микрофоном к компьютеру

Для подключения гарнитуры к компьютеру необходимо:

1. Определить тип разъема на наушниках и на компьютере
2. При необходимости использовать переходник
3. Подключить штекер(ы) в соответствующие гнезда
4. Настроить звук в операционной системе
5. Проверить работу микрофона и наушников

Большинство современных компьютеров имеют комбинированный разъем 3.5 мм для гарнитуры. Если на наушниках два отдельных штекера, потребуется специальный переходник.

Как работает микрофон в наушниках

Принцип работы микрофона в гарнитуре:

1. Звуковые волны воздействуют на мембрану микрофона
2. Колебания мембраны преобразуются в электрический сигнал
3. Сигнал усиливается предусилителем
4. Через кабель и разъем сигнал передается на устройство
5. Звуковая карта обрабатывает сигнал для дальнейшего использования

В гарнитурах обычно используются электретные конденсаторные микрофоны. Они компактны, недороги и обеспечивают достаточное качество звука для большинства задач.

Преимущества наушников с микрофоном

Основные плюсы использования гарнитуры:

• Удобство — наушники и микрофон объединены в одно устройство
• Компактность — занимают мало места
• Мобильность — легко брать с собой
• Качество звука — микрофон расположен близко ко рту
• Универсальность — подходят для разных задач

Гарнитуры широко применяются для общения в интернете, прослушивания музыки, компьютерных игр, работы с голосовыми помощниками и во многих других сферах.

Как выбрать наушники с микрофоном

При выборе гарнитуры стоит обратить внимание на следующие параметры:

• Тип конструкции — накладные, вставные, полноразмерные
• Способ подключения — проводные или беспроводные
• Тип разъема — 3.5 мм, USB, Bluetooth
• Качество звука — частотный диапазон, чувствительность
• Качество микрофона — направленность, чувствительность
• Удобство — вес, материалы, регулировки
• Дополнительные функции — активное шумоподавление, эквалайзер

Выбор зависит от конкретных задач и личных предпочтений. Для работы подойдут качественные проводные гарнитуры. Для игр — игровые модели с объемным звуком. Для спорта — легкие беспроводные наушники.

Распространенные проблемы с наушниками с микрофоном

Типичные неисправности гарнитур и способы их устранения:

• Не работает микрофон — проверить подключение, настройки звука
• Тихий звук в наушниках — увеличить громкость, почистить разъемы
• Шумы и помехи — проверить кабель на повреждения
• Не работает одно ухо — проверить баланс звука, кабель
• Микрофон улавливает посторонние звуки — настроить чувствительность

Многие проблемы решаются проверкой подключения и настроек. При механических повреждениях может потребоваться ремонт или замена гарнитуры.

Схема подключения наушников с микрофоном к смартфону

Для подключения гарнитуры к смартфону:

1. Убедитесь, что разъем наушников совместим со смартфоном
2. Вставьте штекер в соответствующее гнездо на телефоне
3. Смартфон должен автоматически определить гарнитуру
4. При необходимости выберите гарнитуру в настройках звука
5. Проверьте работу микрофона в приложении для записи голоса

Большинство современных смартфонов имеют комбинированный разъем 3.5 мм TRRS. Некоторые модели используют только USB-C или Lightning, для них потребуется переходник.

Взлом гнезда для наушников / Хабр

Если вы, как и я, являетесь фанатом DIY аудио-проектов, то скорее всего однажды вам тоже придется столкнуться с вопросом о том, каким образом осуществить ввод звука в вашу схему. Наиболее универсальным способом является использование стерео аудиоразъема 3.5 мм. Получить такой можно, например отрезав сами наушники от пары портативных аудио-наушников. Если так сделать, то вы сможете подключить гнездо к аудио источнику и подсоединить провода напрямую к схеме.

В данной статье рассматривается то, как подключить два наиболее популярных аудиоразъема – TRS и TRRS.

Буква “T” означает “tip”, или же “наконечник”. Буква “R” — “ring”, “кольцо”. Ну а “S” – “sleeve”, “рукав”.

Аудиоразъем TRS

TRS аудиоразъемы встречаются на стандартных стерео-наушниках без микрофона. После того, как вы посмотрите внутрь провода от наушников, вы вероятно увидите один из следующих трех вариантов:

• Заземляющая оболочка из медной проволоки, обернутая вокруг двух изолированных аудиосигнальных проводов.

• Два отдельных изолированных провода, где каждый имеет по одному сигнальному проводу и одному проводу заземления внутри.

• Раздельные изолированные провода заземления и по одному проводу для правого и левого аудио в каждом из них.

Обычно провода красного цвета относятся к правому аудио каналу, а синие к левому. Ниже есть картинка, где вы можете увидеть, какие провода являются проводами аудиосигнала, а какие проводами заземления, в наиболее часто встречающихся TRS схемах электропроводки.

Провода подключены к штепсельной вилке TRS следующим образом:

В зависимости от типа вилки, у вас возможно будет доступ к пинам внутри корпуса разъема. Провода подсоединены к пинам вилки так:

Если вам необходим только моновход, то правый и левый аудиоканальные провода можно соединить воедино.

Как только вы индентифицировали провода, просто припаяйте их к верным входным каналам в вашей цепи или подсоедините пин разъемы так, что их можно будет использовать на макетной плате.

Аудиоразъем TRRS

TRRS аудиоразъем можно встретить на наушниках бренда “IPhone” и других наушниках с микрофоном. После вскрытия пластиковой изоляционной оболочки вы увидите следующие 5 раздельных проводов:

• Красный провод: сигнал правого аудиоканала

• Красный и медный многожильный скрученный провод: земля для правого аудиоканала

• Зеленый провод: сигнал левого аудиоканала

• Зеленый и медный многожильный скрученный провод: земля для левого аудиоканала

• Красная и зеленая оболочка с медным проводом внутри: внутренний медный провод для сигнала микрофона, внешняя оболочка это земля микрофона.

Вы также увидите пластиковый шнур, который используется для укрепления кабеля для наушников:

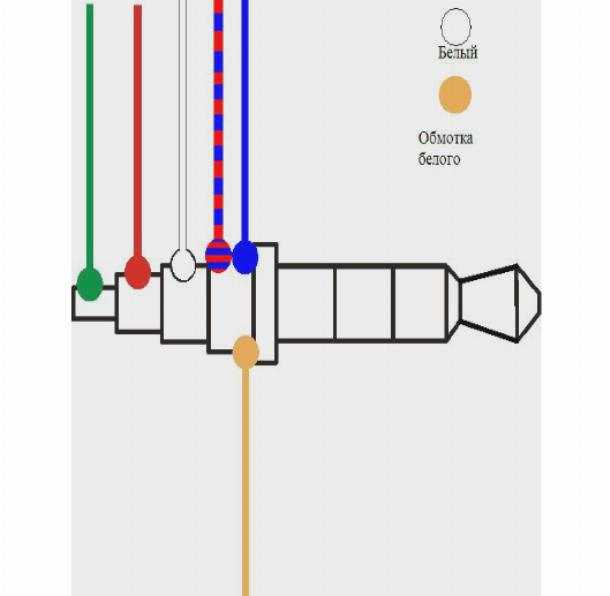

Провода подключены к штепсельной вилке TRRS следующим образом:

Если вы можете пробраться к пинам внутри корпуса вилки, то провода подсоединены к пинам вилки так:

Вы можете скомбинировать красный и зеленый провода, чтобы сделать один монопровод, и провода заземления для одного провода заземления (если нужен моноаудиовход).

На каждом проводе есть тонкий слой изоляционного материала благодоря котрому, провода все вместе соединяются так, что для них не была использована пластиковая изоляция. Перед тем как припаять или присоединить их к чему-либо токопроводящему, подожгите каждый из проводов буквально на секунду, чтобы слетела изоляция, затем протрите провода.

После этого провода можно будет припаивать напрямую к входам на вашем PCB или подсоединять к пинам проводов-перемычек, чтобы в дальнейшем можно было их вставить на макетную плату.

Наушники Микрофон Проводная схема подключения Электрические выключатели, наушники, электроника, микрофон png

Наушники Микрофон Проводная схема подключения Электрические выключатели, наушники, электроника, микрофон png

теги

• электроника,
• микрофон,
• электрические провода провод,
• схема,
• электронное устройство,
• электрический разъем,
• аудио оборудование,
• электрические выключатели,
• спин,
• технология,
• провод,
• беспроводной,
• громкоговоритель,
• гарнитура,
• наушники,
• аудио,
• электрический кабель,
• аксессуар связи,
• blaupunkt,
• черный провод,
• схема подключения,
• png,
• прозрачный png,
• без фона,
• бесплатная загрузка

Скачать PNG ( 242. 15KB )

Размер изображения

1315x1249px

Размер файла

242.15KB

MIME тип

Image/png

изменить размер PNG

ширина(px)

высота(px)

Некоммерческое использование, DMCA Contact Us

• Наушники MTX Audio Sound Громкоговоритель, кабель наушников, электроника, микрофон png 1000x1000px 401.94KB
• серебряная иллюстрация наушников, наушники микрофона гарнитура Bluetooth радиоприемник, наушники гарнитуры, гаджет, электроника png 1300x1374px 399.18KB
• Наушники Легкая гарнитура Logitech Pro Gaming с аудиодрайверами Pro-g Микрофон CoachComm, наушники, электроника, микрофон png 1000x1100px 680. 07KB
• Наушники Beats Electronics Sound Detox Wireless, Наушники, электроника, микрофон png 1315x1935px 804.61KB
• черные проводные наушники, iPhone Samsung Galaxy Аксессуары для мобильных телефонов Наушники Гарнитура, аксессуар, электроника, микрофон png 1100x500px 232.67KB
• синий Beats от Dr. Dre Beats Studio, наушники с шумоподавлением Beats Electronics Беспроводная связь Bluetooth, наушники, синий, электроника png 665x888px 500.25KB
• черные наушники, зарядное устройство для мобильных телефонов, аксессуары для iPhone, гарнитура Bluetooth, наушники, электроника, телефонный звонок png 1000x1000px 257.08KB
• org/ImageObject»> Микрофон Genesis Gaming Headset Наушники Genesis H59, 34 шт игровая гарнитура, микрофон, компьютер png 429x630px 77.51KB
• Наушники Микрофон Гарнитура Схема подключения Электрические провода и кабель, Профессиональная гарнитура Микрофон, микрофон, электрические провода png 504x549px 197.49KB
• Наушники Jabra Microphone Мобильные телефоны Гарнитура, наушники, электроника, микрофон png 1400x1400px 745.41KB
• Электрические провода и кабели Электрические кабели Электричество Электроника, электрические кабели, оранжевый, электрические провода png 600x480px 338.52KB
• Наушники Ear Écouteur Гарнитура, наушники, электроника, кабель png 614x815px 128.
  45KB
• Наушники Аксессуары для мобильных телефонов Зарядное устройство для мобильных телефонов Гарнитура, наушники, электроника, компьютер png 768x437px 232.05KB
• Наушники Аудио Apple earbuds Мобильные телефоны Микрофон, наушники, электроника, кабель png 1000x1000px 521.12KB
• Shure SM58 Микрофон Разъем Shure SM57 XLR, микрофон, электроника, микрофон png 600x600px 300.94KB
• Микрофон Гарнитура Наушники, музыка, гаджет, текст png 1020x1020px 379.7KB
• черный шейный обод Bluetooth, наушники Bluetooth беспроводные Sol Republic, наушники, электроника, микрофон png 1600x1761px 832. 13KB
• Наушники Гарнитура беспроводная Bluetooth, красные беспроводные наушники, электроника, компьютер png 800x800px 346.48KB
• Автоматический выключатель Электрическая сеть Предохранители электрические выключатели Switchgear, прочее, электроника, электрические провода png 1200x1140px 918.64KB
• красный Beats by Dr. Dre, беспроводные наушники, наушники Beats Electronics, микрофон, звук, диск, жокей, наушники, электроника, студия звукозаписи png 669x846px 606.35KB
• Микрофон Advance Spirit of Gamer XPERT-h3 Gaming-Headset Xbox 360 Наушники, микрофон, электроника, микрофон png 1024x1024px 706.73KB
• org/ImageObject»> черные беспроводные наушники на конденсаторном микрофоне, микрофон наушники аудио студия звукозаписи звукозапись и воспроизведение, микрофон, электроника, аудио оборудование png 1200x900px 1.06MB
• Электричество Электропроводка и кабель Электрокабель Электротехника, прочее, электроника, электрические провода Провода png 1000x650px 355.77KB
• Микрофон Наушники DeFunc Go Music черные Наушники De Func + Sport, синие, микрофон, белый, электроника png 1024x1024px 169.53KB
• Автоматический выключатель Электрощиты Электрические выключатели Электричество Электрические провода и кабели, тушение, Разное, электрические провода png 1200x1241px 1.09MB
• org/ImageObject»> Микрофон Наушники Телефонный разъем Гарнитура Bluetooth, Гарнитура с микрофоном, электроника, адаптер png 1200x1300px 300.12KB
• Наушники JBL Sound Audio Беспроводной динамик, наушники, электроника, звук png 1980x1980px 3.51MB
• Наушники Computer Icons Громкоговоритель, наушники, CDR, электроника png 980x984px 64.96KB
• Схема подключения Предохранитель Электропроводка и кабель Проводка дома, звездочка, электроника, электрические провода png 2056x3648px 5.89MB
• Наушники JBL Xbox 360 Wireless Headset Electronics, уши, электроника, пурпурный png 1605x1605px 358.24KB
• org/ImageObject»> Серебряный Android-смартфон с чехлами, iPhone 4 iPhone X Зарядное устройство для мобильных телефонов Аксессуары для мобильных телефонов Телефон, чехол для телефона, разное, гаджет png 1202x1688px 2.17MB
• Наушники Audio Xbox 360 Беспроводная гарнитура ASTRO Gaming Видеоигра, гарнитура, электроника, электронное устройство png 500x500px 15.73KB
• Электрические провода и кабели Электрические кабели Домашняя проводка Электричество, Удлинитель, электроника, электрические провода Провода png 540x540px 53.82KB
• Электрические провода и кабели Электрические выключатели Электрические вилки и розетки для сетей переменного тока Электротехника, розетки, Разное, электроника png 1000x778px 768.26KB
• org/ImageObject»> ток электричества, принципиальная схема Печатная плата Электронная схема, технология, разное, угол png 1051x1500px 698.48KB
• Наушники De Func + Talk Наушники, наушники Blue Apple Écouteur Микрофон, наушники, электроника, микрофон png 734x1024px 142.14KB
• Наушники JBL Synchros E50BT Беспроводная связь Bluetooth, наушники JBL, Bluetooth, электронное устройство png 1605x1605px 1.44MB
• серебряный конденсаторный микрофон, подставка для микрофона, микрофон, электроника, микрофон png 1159x1874px 8.29MB
• Наушники-вкладыши Аудио Наушники Громкоговоритель, наушники, электроника, звук png 576x576px 192.14KB
• org/ImageObject»> Наушники Аксессуары для мобильных телефонов Зарядное устройство для гарнитуры iPhone, наушники, электроника, аксессуары png 768x437px 232.05KB
• Наушники JBL E55 Беспроводные наушники JBL T450, Защитные наушники, Bluetooth, электронное устройство png 900x900px 654.92KB
• AirPods Apple наушники Наушники iPhone, яблоко, угол, фруктовый орех png 1937x2181px 593.12KB
• Сетевое оборудование Компьютерные сети Сетевые кабели Компьютерное оборудование Структурированные кабели, Компьютер, компьютерная сеть, компьютер png 600x522px 231.85KB
• Черно-золотые беспроводные наушники, Наушники Disc jockey Audio Gold Звукоизоляция, DJ, электроника, электронное устройство png 1585x1906px 2. 42MB
• Беспроводной микрофон Портативная сетевая графика Радио, микрофон, электроника, микрофон png 600x804px 425.31KB
• Наушники Silhouette Computer Icons, мультфильм наушники, электроника, фотография png 1200x1200px 13.41KB
• Наушники Диск-жокей Beats Electronics Звуковое оформление, Наушники, электроника, гаджет png 1000x904px 406.88KB
• Авто Электрокабель Электричество Электрик Электробезопасность, авто, электроника, электрические провода Провода png 640x480px 1.17MB
• синие беспроводные наушники Sony, наушники с шумоподавлением, беспроводная гарнитура Bluetooth, Bluetooth-гарнитура Sony, бас, гаджет, bluetooth-динамик png 800x800px 314. 82KB
• Микрофон Портативная сетевая графическая гарнитура Наушники, микрофон, электроника, микрофон png 558x805px 575.39KB

Как работают наушники с микрофоном

Когда эра интернет-компьютеров набирала обороты, предполагалось, что люди могут отдалиться от своих близких и погрузиться в компьютерную манию. Однако способ, которым Интернет сблизил людей, просто поразителен. Теперь важные встречи не требуют дальних поездок. Их можно запланировать через видеоконференцию, просто щелкнув мышью. Медицинские эксперты в Нью-Йорке могут принимать непосредственное участие в операции, проводимой в Найроби. Существует еще несколько приложений, демонстрирующих потрясающие способы, с помощью которых аудио-видео решения на базе Интернета сближают людей во всем мире.

Все эти вещи могут показаться волшебными неграмотным в компьютерах, но люди, разбирающиеся в компьютерах, пользуются ими каждый день. Веб-камера передает видео с близкими прямо на наш рабочий стол, в то время как динамик и микрофон необходимы для голосового интерактивного сеанса, сопровождающего видео, или просто для голосового чата. Что, если обе эти функции можно было бы объединить в одно легкое снаряжение, которое можно было бы легко носить через голову и использовать без каких-либо причуд? Верно; в этом обзоре мы рассмотрим один из таких гаджетов — наушники с микрофоном.

Рис. 1: Изображение наушников с MIC

Структура

Рис. 2: изображение обычного микрофона гарнитуры

Выше показано. имеет полукруглую полосу, которая закручивается вокруг головы. На концах ленты находятся наушники, среди которых левый имеет расширенную опорную штангу, через которую крепится микрофон. Гарнитуру можно подключить к компьютеру с помощью двух разъемов, один для микрофона, другой для наушников. Здесь наиболее распространены разъемы 3,5 мм, но были изобретены даже устройства на основе USB, которые используются исключительно с компьютерами. Это также позволяет использовать гарнитуру отдельно в качестве наушников и/или микрофонов, подключив только один разъем. Гнездо для наушников имеет светло-зеленую оболочку, а разъем для микрофона — голубую пластиковую оболочку. Провода обоих разъемов сливаются в концентратор, который регулирует громкость и действует как переключатель для гарнитуры. Устройства на основе USB не требуют звуковой карты, как обычные, поскольку они обрабатывают цифровую музыку, которая не требует цифро-аналогового преобразования на компьютере. Это приводит к несколько лучшему качеству звука по сравнению с предыдущим типом устройств.



Наушники гарнитуры конструктивно соединены гибким пластиковым оголовьем. Эта гарнитура отличается эргономичным дизайном, в котором ремешок намеренно изогнут рядом с частью наушников, чтобы он мог удобно располагаться вокруг уха пользователя. Корпус выполнен из пластика, что делает набор не только экономичным, но и достаточно легким. Таким образом, их можно носить часами, и при этом уши не будут тяжелыми.

Наушники и проводка



Рис. 3. Подробный обзор конструкции наушников



В более ранних исследованиях подробно рассказывалось о структуре наушников и их работе. Наушники и здесь имеют обычную структуру. Однако та часть, на которой закреплена штанга для микрофона, имеет небольшое отличие, так как в нее вставлен дополнительный кабель для него.





Рис. 4: Внутренняя динамика секции динамика микрофона



В левой части гарнитуры находится микрофон и половина динамика. Когда секция динамика наушников открыта, можно увидеть проводку, идущую от разъема для наушников, припаянную к драйверу секции динамика. Провод, идущий от разъема для микрофона, не образует никаких соединений с внутренней схемой. Медный провод в тонком пластиковом покрытии на изображении выше — это провод микрофона. Вместо этого проводка от разъема микрофона просто дотягивается до микрофона





Рис. 5: Взгляд в правую часть гарнитуры



В правой части гарнитуры просто находится схема наушников и нет дополнительных проводов для микрофона. Единственный провод, который соединяет левый и правый наушники, помещается в канавку пластиковой ленты.

Микрофон



Рис. 6. Микрофон гарнитуры Dynamics



Штанга микрофона выходит из левой части гарнитуры. Штанга заканчивается пластиковым кожухом, под которым размещен однонаправленный микрофон. Однонаправленный микрофон улавливает максимальное количество сигнала непосредственно от голоса пользователя и улавливает минимальный окружающий шум. Микрофон, используемый для этой цели, представляет собой конденсаторный микрофон небольшого размера и с меньшим энергопотреблением.





Рис. 7: Шаровой шарнир, соединяющий стрелу с гарнитурой



Штанга соединяется с гарнитурой через шаровой шарнир. Этот тип сустава назван в честь плечевого или тазобедренного сустава, который совершает движение вокруг оси рычажного механизма. Его можно отрегулировать так, чтобы разместить микрофон на близком и удобном расстоянии от пользователя.





Рис. 8: Конфигурация проводов конденсаторного микрофона



Два провода, выходящие из конденсаторного микрофона, объединяются в один и сравнительно более толстый провод. Эта комбинация покрыта тонкой пластиковой оболочкой, которая скрепляет конструкцию, образуя экранированную витую пару. Комбинация происходит в стреле, которая может быть из нержавеющей стали или гибкой пластиковой конструкции в зависимости от производителя.

Механизм регулировки громкости



Рис. 9: Потенциометр в гарнитуре для регулировки громкости



Для включения и выключения гарнитуры на концентраторе предусмотрен ползунковый переключатель, расположенный посередине между соединительными разъемами и отсеком для наушников. Кроме того, потенциометр служит поворотным регулятором громкости для гарнитуры.

Электрический сигнал, поступающий на наушники, представляет собой переменный ток. Точно так же, как сопротивление определяется для сетей постоянного тока, импеданс определяется для сетей переменного тока. Наушники могут быть наушниками с высоким импедансом или наушниками с низким импедансом. Наушники с более высоким импедансом имеют более высокое сопротивление току и, следовательно, требуют хорошего звукового драйвера (усилителя) и мощности, в то время как устройства с низким импедансом не требуют такой дополнительной схемы. Некоторые производители часто рекламируют использование драйверов с лазерной настройкой вместо традиционной конструкции, основанной на акустических измерениях, для своих наушников. Процесс настройки лазера точно ориентирован на частоту и призван свести к минимуму искажения звука из-за движущихся внутренних частей. Высококачественные наушники используются профессиональными звукорежиссерами и меломанами, которым требуется высококачественный выходной сигнал без искажений. В то время как наушники с более низким импедансом требуют меньше энергии, а вывод на такие наушники намного проще. Вот почему наушники, используемые в портативных устройствах, таких как ноутбуки или mp3-плееры, имеют низкий импеданс.



В идеале аудиосигнал, поступающий от компьютера, напрямую поступает в наушники, что обеспечивает ограниченные аппаратные решения для управления громкостью. Однако в гарнитуре используется дополнительная функция регулировки громкости с помощью потенциометра, который включается последовательно с наушниками.

Чтобы уменьшить громкость, пользователь поворачивает диск потенциометра. Когда потенциометр установлен на более высокое значение, сопротивление цепи увеличивается. Это снижает мощность сигнала, достигающего наушников, который после преобразования дает меньший выходной сигнал. Применяется обратная процедура для получения более высокого объема производства.

Соединительные разъемы



Рис. 10. Стандартные аудиоразъемы 3,5 мм для микрофона и наушников



Стандартные аудиоразъемы 3,5 мм используются в компьютерной гарнитуре. В гарнитуре предусмотрены отдельные разъемы для подключения микрофона и наушников. Обычно на домкратах выгравированы символы обоих.

Гарнитура, таким образом, представляет собой сбалансированную комбинацию двух преобразователей: микрофона и наушников. Предыдущие выводы действительно показали, насколько тесно связаны структуры этих двух и насколько они противоположны в своей работе. Однако никакой взаимозависимости между ними нет, за исключением того факта, что штанга упирается в один из наушников. Гарнитуры также успешно перешли на беспроводные конфигурации, но работа осталась прежней.

---

В рубриках: Insight
С тегами: разъем, наушники, наушники с микрофоном, разъем, микрофон


---

---

---

аудио — Устройство для обратной связи микрофона с наушниками

У меня проблема с гарнитурой. Терпеть не могу, что я не слышу себя. Я хотел бы создать пассивное устройство для обратной связи микрофона с наушниками, которое будет подключено между гарнитурой и устройством, с потенциометром для регулировки громкости микрофона в наушниках.

Неужели это так просто?

Требуются ли дополнительные постоянные резисторы? Я предполагаю, что было бы неплохо включить что-то последовательно с потенциометром, когда он полностью выкручен, но я не уверен, какой размер… 100 Ом?

Сопротивление каждого динамика гарнитуры составляет 32 Ом, а сопротивление микрофона — 2200 Ом. Я не уверен в сопротивлении устройства, можно предположить, что это обычный ноутбук или смартфон.

Что касается номинальной мощности, я предполагаю, что типичное напряжение при максимальной громкости будет менее 1 В для разъема для наушников на этих устройствах. Итак, подойдет ли для этого приложения стандартный двухганговый логарифмический потенциометр мощностью 0,06 Вт?

Спасибо за помощь.

РЕДАКТИРОВАТЬ

Спасибо всем за отзывы. Насколько я понимаю, я добавил усилитель с переменным усилением для микрофонного входа, но я не уверен в разделении/микшировании сигнала. Смогу ли я сделать это пассивно без дополнительных усилителей? Кто-нибудь предложит другие значения для резисторов/конденсаторов? Любые другие ошибки?

Спасибо

РЕДАКТИРОВАТЬ 2: Новый вопрос

Я хочу создать схему для добавления местного эффекта в гарнитуру. Ищу возможность добавить его как в правый, так и в левый каналы, с регулировкой громкости. Цепь будет подключена в линию между гарнитурой и устройством, к которому она подключена (ноутбук, смартфон и т. д.). Устройство будет питаться от 2 батареек типа АА.

Динамики гарнитуры имеют сопротивление 32 Ом, а микрофон — 2200 Ом.

Вопросы:

Будет ли это вообще работать?

Можно ли уменьшить количество усилителей?

Можно ли уменьшить количество горшков? Обратите внимание, что, вероятно, будет 3 2-ганговых горшка, так как нет необходимости балансировать между правым и левым. Также нет необходимости в общем регуляторе громкости, но я боюсь, что не смогу выбрать правильное значение резистора.

Критичны ли размеры резисторов/потенциометров/конденсаторов? Если да, какие предложения?

Возможно ли вообще работать от двух батареек типа АА?

Есть ли риск повреждения гарнитуры/устройства?

Спецификация усилителя для справки: https://www.njr.com/semicon/PDF/NJM2113_E.pdf

РЕДАКТИРОВАТЬ 3

Поскольку коэффициент усиления предусилителя неизвестен, имеет ли смысл добавить потенциометр? Если да, то какие минимальные максимальные значения вы могли бы предложить?

Что касается вашего окончательного утверждения о заземляющей проводке, вы предлагаете расположить заземляющие провода следующим образом:

EDIT 4

громкий и четкий, но выход микрофона на устройство очень приглушенный и тихий.
