Плата усилителя (TDA2030A) и предусилитель (NE5532)
Небольшой обзор 2-х плат печатных с али.
Небольшое примечание: реальных фото не будет, т.к. товар в ТОЧНОСТИ соответствует тому, что на фотах у продавца.
1. Товар №1, стерео усилитель на микросхемах TDA2030A.
Ссылка: https://aliexpress.com/item/item/Good-TDA2030A-Audio-Power-DIY-Components-PCB-Amplifier-Kit-OCL-18W-x2/1157806435.html
Эта плата идет РАЗОБРАННАЯ, т.е. вы берете паяльник в руки и паяете. Я вспомнил молодость =)
Характеристики: мощность: 2×18 ватт, питание: переменное, двойное 9-12 вольт.
Размер платы 40mm x 92mm
Особенности:
1. Может работать как в стереорежиме, в этом случае один из резисторов просто не припаивается, так и в мостовом режиме, мощность соответсвенно 36 ватт.
2. Для микросхем ОБЯЗАТЕЛЬНО нужны радиаторы, в комплект не входят.
3. Плата содержит в себе диодный мост и фильтрующие конденсаторы, поэтому подсоединять ее надо непосредственно к трансформатору (с двумя одинаковыми обмотками для получения двуполярного напряжения).
Мои впечатления:
1. очень качественная сама плата, двусторонняя, толстая, прочная, без огрехов.
2. комплектующие обычные, как в любом радиомагазине
3. Фильтрующих конденсаторов по 3300 мкф маловато. Нет, играть будет, но я припаял еще столько же параллельно. К тому же рекомендуют параллельно им добавить керамические конденсаторы по 0,1 мкф, которых на этой плате тоже не замечено.
4. Качество звучания радует!
Комплектация вот такая:
— плата; детали; прокладка, винтик для крепления микросхем к радиатору, инструкция на китайском (хотя все номиналы понятно обозначены и куда что припаять ясно).
2. Товар №2, стерео предусилитель 2.1 на микросхемах NE5532.
Ссылка: https://aliexpress.com/item/item/Assembled-NE5532-2-1-preamp-board/735648184.html
Назначение: стерео предусилитель с выходом под сабвуфер и регуляторами тембра.
Эта плата уже СОБРАНА, паять ничего не надо.
Регулировки (слева направо):
1. Частота среза для сабвуфера (50-150 Гц)
2. Громкость сабвуфера
3. Громкость левого и правого каналов
4. Низкие частоты
5. Высокие частоты
Еще, судя по моим ушам, в этом предусилитель включена тонкомпенсация, по крайней мере я ее слышу 🙂
Питание: переменное, двойное 12 вольт, указано что можно до 15 вольт.
Размер платы 180 x 55 x 40 мм
Особенности:
1. Плата содержит в себе диодный мост и фильтрующие конденсаторы, поэтому подсоединять ее надо непосредственно к трансформатору (с двумя одинаковыми обмотками для получения двуполярного напряжения).
Мои впечатления:
1. очень качественная плата, двусторонняя, толстая, прочная, без огрехов.
2. собрана не очень компактно, особенно по сравнению с усилителем.
4. За объемными фильтрующими конденсаторами стоит и стабилизатор напряжения, что тоже очень радует.

5. Мне очень понравилось качество звучания, огрехов не услышал.
Из приятного — щелчков при включении и выключении нет, благодарим двуполярное питание!
Вывод: товары брать можно и нужно, качество отличное. В принципе все это можно спаять и самому, но вот травить платы мне было откровенно лень и такого качества плат (напоминаю, двусторонних) я бы точно не добился.
P.S. Я на этих платах сейчас делаю усилитель 2.1, еще не доделал, показать нечего, все было собрано только «на коленке» для пробы. Для питания использую торроидальный трансформатор мощность 63 Вт (что маловато, надо бы 100, да нету) и напряжением 12-0-12 вольт.
P.S. 2 Доделал почти =) Результат в комментариях ниже
Качество ОУ и Апгрэйд СД проигрывателей — Цифровые источники сигнала
Lynx
Местный
- #2,561
Bobby_ii написал(а):
С»покаскадных ФНЧ» достаточно для представления процессов, проходящих внутри ОУ.
Нажмите для раскрытия…
Это, вообще-то, типичная модель для исследования условий устойчивости и широкополосности ОУ. В частности, на её основе строятся диаграммы Боде.
Engineering creates music…
Bobby_ii
Местный флудер
- #2,562
А есть ли какие-нибудь противопоказания к использованию нынче модных «кроватей» под ОУ? Просто раньше «страшилки» рассказывали.
Свою ахинею нести легко — трудно переносить чужую.
flycow
Местный
- #2,563
Доброе время суток!
Уважаемые спецы, есть вопрос. Делаю апгрейд Sony CDP338-ES на PCM58 c выходными ОУ NE5532. Схема включения ОУ приведена во вложении.
Имеются в наличии AD644 взятые с платы модуля промышленного контроллера. Хочу заменить NE5532 на данные ОУ. Дайте рекомендацию, могу ли применить данные ОУ или какие ОУ применить лучше в данном апгрейде?
С ув!
Lynx
Местный
- #2,564
Не думаю, что такая замена имеет смысл. AD644 обладает меньшей площадью усиления и гораздо меньшей нагрузочной способностью выхода по сравнению с NE5532. Если бы можно было поменять первые ОУ (те, что I/U), то можно было бы попробовать, учитывая высокую устойчивость полевого входа к ВЧ-компонентам, заменить только их. Но тут так не получится. Поэтому лучше применить либо OP249, либо AD823.
Engineering creates music…
Andrulik
Местный
- #2,565
Кто имел дело с ОРА637,627? В даташите так и написано что для выхода цапа. . и стоит заоблачных величин…
joda
Местный
- #2,566
Andrulik написал(а):
Кто имел дело с ОРА637,627? В даташите так и написано что для выхода цапа.. и стоит заоблачных величин…
Нажмите для раскрытия…
Нестоит! Хотя и мутно написал:
Andrulik написал(а):
для выхода цапа…
Нажмите для раскрытия…
(в какой части схемы???!!!) По незнанию, лет 5…6 назад, намучился я с ними…
Есть в разы дешевле и по параметрам лучше.
http://www.audioportal.su/showpost.php?p=161690&postcount=4
flycow
Местный
- #2,567
Рысь написал(а):
.
.. Поэтому лучше применить либо OP249, либо AD823.Нажмите для раскрытия…
Уважаемый Рысь,
Спасибо за консультацию, буду пробовать найти и поставить AD823.
Но для интереса попробую все же поставить AD644, послушаю что получится.
Сенкс.
Lynx
Местный
- #2,568
flycow написал(а):
послушаю что получится.
Нажмите для раскрытия…
Звук станет «светлее» и «легче», станет поменьше грязи, но одновременно баса станет меньше и он будет менее четким.
ГОРАЗДО больший эффект даст следующее — конденсаторы C406 и C506 заменить на последовательные цепочки из конденсаторов 100…200 пФ и резисторов 75…150 Ом, а с инвертирующих входов ОУ на землю включить конденсаторы 100…200пФ (все конденсаторы — керамические, NP0)
Andrulik написал(а):
Кто имел дело с ОРА637,627.
..
Нажмите для раскрытия…
Эти микросхемы не стоят в звуковых применениях и десятой части их цены. Есть множество НАМНОГО более удачных ОУ для применения в звуке. даже NE5534 при выполнении ряда схемотехнических и конструктивных условий могут оказаться лучше.
Engineering creates music…
rambler
Member
- #2,569
Рысь написал(а):
если ФНЧ имеет структуру Саллена-Келли,
Нажмите для раскрытия…
Саллена-Кея
?В этой схеме планируется замена ОР1 на AD823, вторая половинка ОР1/2 — не МОС, но и на Саллена-Кея не очень похожа. Т.е. надо сделать Саллена-Кея, допустим, с усилением +2, сначала ослабив сигнал в 2 раза ? И, кстати, как ослабить — делителем ?
Lynx
Местный
- #2,570
rambler написал(а):
Саллена-Кея ?
Нажмите для раскрытия.
..
Может и так. Пот крайней мере в большинстве литературы это называется Sallen-Key. Но я сам по привычке использую то написание, что приводилось в переводной монографии Дж. Рутковски «Операционные усилители», по которой я учился много лет назад.
Engineering creates music…
Lynx
Местный
- #2,571
rambler написал(а):
В этой схеме
Нажмите для раскрытия…
Первая половина ОУ — дифференциальный ФНЧ с МОС, вторая — просто повторитель после пассивного звена. Его КРАЙНЕ желательно сделать усилителем хотя бы с К = 2. Общеизвестно, что режим неинвертирующего повторителя — наихудший из возможных режимов работы ОУ и его следуе избегать при любой возможности.
rambler написал(а):
надо сделать Саллена-Кея, допустим, с усилением +2, сначала ослабив сигнал в 2 раза ? И, кстати, как ослабить — делителем ?
Нажмите для раскрытия.
..
Не надо делать доп. фильтра во втором каскаде. Достаточно первого фильтра в вычитателе. После него поделите сигнал на 2 , изменив соотношение имеющихся резисторов, скажем 10к и 10к, и рассчитайте конденсатор в этом звене 1 порядка на частоту среза килогерц 65…75.
Engineering creates music…
rambler
Member
- #2,572
Спасибо, Дмитрий.
САДА
Местный
- #2,573
Всем привет!есть дак накамичи111 на двух рсм1700р.опер NE5532 можно ли улучшить звук заменой оперов с .у Максим
Овэд
Местный
- #2,574
Хорошие фотки, но схемку не сильно видно С ув. Сергей.
kozij
Местный
- #2,575
Ув. Дмитрий. Хочу воспользоваться Вашими советами по замене ОУ
после РСМ58, у меня SONY CDP970, выход аналогичен схеме поста2563
только на ОУ JM4580.
Возможно ли применение AD826 (они у меня есть) или заказывать AD823?
Возможно ли исключить ФНЧ если регулятор громкости 50ком и ламповый
усилитель (УПТ на 6б8с и 6с4с)?
Спасибо.
Lynx
Местный
- #2,576
САДА написал(а):
можно ли улучшить звук заменой оперов
Нажмите для раскрытия…
Можно.
kozij написал(а):
Возможно ли применение AD826
Нажмите для раскрытия…
Да.
kozij написал(а):
Возможно ли исключить ФНЧ если регулятор громкости 50ком и ламповый
усилитель (УПТ на 6б8с и 6с4с)?Нажмите для раскрытия…
А какое отношение имеет ФНЧ к регулятору и усилителю? Задача ФНЧ на выходе ЦАП — максимально точное восстановление формы сигнала.
Engineering creates music…
kozij
Местный
- #2,577
Просто я пробовал брать сигнал с выхода микросхемы I/U, вроде звук
лучше, а потом и вовсе (лет 5 назад) сделал ламповый выход (100 ом
и СРПП на ECC83)
Усилитель и АС теперь гораздо «прозрачнее» вот хочу вернутся к истокам
на новом уровне
Дмитрий, спасибо за быстрый ответ.
Lynx
Местный
- #2,578
Я уже давно отказался от ламп в ЦАП, им там вовсе не место.
Все рассуждения о лучше-хуже должны приводиться к одинаковым условиям, а не в ситуации, когда устройство стоимостью в 20 копеек сравнивается с тысячерублевым.
Еще более смешно и несуразно сравнение специально отлаженного, с тщательно подобранными компонентами, устройства со стандартными промышленными решениями ширпотребных устройств…
Engineering creates music…
wgor
Местный
- #2,579
Уважаемые, подскажите, чем заменить M5218P-21 без переделки схемы?
Lynx
Местный
- #2,580
Об этом и идет речь в ветке. Читайте, изучайте…
Engineering creates music…

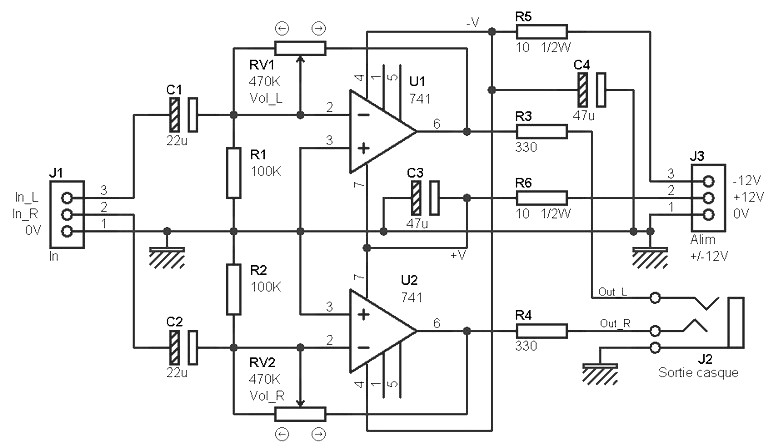

Схема предусилителя с операционным усилителем 12 В
Схема предусилителя с операционным усилителем 12 В. Схема предусилителя звука с операционным усилителем может использовать различные двойные операционные усилители, такие как TL072, NE5532, OPA2134, CA1458, RC4588, LM358, LM4558, NJM4560, LM258. Схема с использованием небольшого количества компонентов и простой сборкой, включает в себя одностороннюю и двустороннюю плату.
В схеме используется схема операционного усилителя в инверторной конфигурации с использованием простого источника питания с трансформатором 12 В в 24 В переменного тока и регулятором напряжения LM7812.
Он настроен на усиление около 6X, усиление, которое можно отрегулировать, заменив 2 резистора, R2 и R9.
R2=R9:
10K = Прирост 4
5,6K = Прирост 2,5
22K = Прирост 10
Следите за нами в социальных сетях
Для расчета используйте калькулятор или различные инструменты, доступные для мобильных устройств и компьютеров.
предварительный усилитель с операционным усилителем ne5532 audio opa2134 tl072 предварительный усилитель с ne5532 audio opa2134 tl072 lm4558 hifi Схема предусилителя на операционном усилителе ne5532 audio opa2124 Схема предусилителя с ne5532 audio opa2134 tl072 op amp Сборка простая, с использованием нескольких компонентов. Конденсаторы в звуковой части должны быть хорошего качества, желательно использовать операционный усилитель, обязательно оригинальный.
Имеет два варианта печатной платы: двухстороннюю, которую можно заказать у производителей печатных плат, а также одностороннюю, которую можно использовать при сборке самодельного предварительного усилителя.
Печатная плата имеет размеры 50 мм x 32 мм, при заказе плат вы можете использовать порядок панелей 2 × 3, поэтому при заказе 5 плат вы получите 30 плат в панели.
Предварительный усилитель предназначен для повышения уровня аудиосигнала, подаваемого на усилитель мощности, т. е. для усилителя мощности требуется сигнал 500 мВ на входе, а источник сигнала всего 100 мВ. Предварительный усилитель усилит этот сигнал, чтобы максимально использовать его мощность.
Можно использовать следующие операционные усилители: TL072, NE5532, OPA2134, CA1458, RC4588, LM358, LM4558, NJM4560, LM258 и другие.
Источником питания может быть простой источник или трансформатор, что идеально подходит для приложений, где невозможно использовать симметричное питание.
Схема предусилителя звука с TL072 или эквивалентным
Схема предусилителя со схемой операционного усилителя Ne5532Предлагаемая печатная плата для монтажа предусилителя звука с ne5532 или эквивалентом.
Схема предварительного усилителя с печатной платой операционного усилителя снизу Схема предварительного усилителя с печатной платой операционного усилителя Схема SilkPreamplifier с операционным усилителем Tl072 Вид компонентов печатной платыСпецификация для сборки схемы звукового предусилителя с операционным усилителем.
Последнее обновление: 22.02.2022 19:10
Part | Value | Description | Quantity | |||||
B1 | DB102 or equivalent | Bridge rectifier | 1 | |||||
Capacitors | ||||||||
C1, C2 | 100nF | Керамический конденсатор | 2 | |||||
C3, C5, C6, C7 | 4,7 мкФ/16 В | Электролитический конденсатор | 4 | 041 | 2200µG/25V | Electrolytic capacitor | 1 | |
C8 | 470µ/16V | Electrolytic capacitor | 1 | |||||
C9 | 100µF/16V | Electrolytic capacitor | 1 | |||||
C10, C11 | 100p | Керамический конденсатор | 2 | |||||
Полупроводники | ||||||||
IC1 | Двойной операционный усилитель или эквивалент NE553240041 | 1 | ||||||
IC2 | LM7812 | 12 В Положительный регулятор напряжения | 1 | |||||
Резисторы 1/4W | ||||||||
Резисторы 1/4W | ||||||||
40.![]() | 1/4W | |||||||
REDESTORS 1/4W | ||||||||
040.9004. | 2 | |||||||
R2, R9 | 15K | Коричневый, зеленый, оранжевый, золотой. | 2 | |||||
R3, R4 | 10K | Коричневый, черный, оранжевый, золотой. | 2 | |||||
Разное | ||||||||
CN1 | Питание | 2-контактный разъем Клеммная колодка 3,5 мм. | 1 | |||||
CN2 | IN | Jst Xh 2-ходовой разъем, шаг 2,54 мм или аналогичный. | 1 | |||||
CN3 | OUT | Jst Xh 2-контактный разъем, шаг 2,54 мм или аналогичный. | 1 | |||||
Припой, провода, печатная плата, корпус, трансформатор 12 В |
Загрузить файлы для этой сборки, включая пластины PNG, PDF, PS и Gerber
Загрузить
Зеркало
- Техническое описание выпрямительного моста DB101, DB102, DB103, DB104, DB105, DB106, DB107 в формате 8 формат операционного усилителя NE5532 IC
- Лист данных в формате PDF операционного усилителя IC TL072
- Лист данных в формате PDF операционного усилителя IC OPA2134
Насколько полезен был этот пост?
Нажмите на звездочку, чтобы оценить!
Средний рейтинг / 5. Количество голосов:
Голосов пока нет! Будьте первым, кто оценит этот пост.
Сожалеем, что этот пост не был вам полезен!
Давайте улучшим этот пост!
Расскажите, как мы можем улучшить этот пост?
Теги Усилитель, усилитель tda, Аудио, авто, Схемы, схема усилителя мощности, предварительный усилитель, tda7294 ne5532Предыдущая
Схема платы усилителя tpa3116d2 xl6019
Скачать Edcalc Калькулятор электрических и электронных схем
Далее
© 2006 — 2022 — Xtronic.org
Операционный усилитель — Проблема с простой неинвертирующей конфигурацией NE5532
спросил
Изменено 1 месяц назад
Просмотрено 362 раза
\$\начало группы\$
Я собираю небольшой усилитель, который отлично работает. Во время экспериментов я поменял TL072 на NE5532, и усилитель перестал работать, поэтому я установил простой неинвертирующий усилитель, чтобы проверить, почему.
Вот схема + схема:
имитация этой схемы – Схема создана с помощью CircuitLab
Проблема: Я заметил, что неинвертирующий вход потребляет ток около 200 мкА, что, очевидно, не является максимальным. Входной ток смещения 800 нА из таблицы данных. Таким образом, с резистором 27 кОм это примерно от -6 до -7 вольт, не имеет значения, подключаю ли я источник сигнала или нет, и выход качается на отрицательную шину.
Моя догадка: Я знаю, что NE5532 использует пару входных защитных диодов, которые, я думаю, являются причиной этого тока, поскольку схема работает с использованием TL072. Если это так: как мне в конечном итоге сместить их вперед? Я очень хочу понять, что здесь происходит. Если это не так: что я делаю не так?
Вещи, которые я пробовал/выяснил:
- Схема отлично работает с TL072
- Извлечение конденсатора 1 мкФ
- Использование другого NE5532
- Понижая напряжение питания +/-15В симметрично, я заметил, что падение напряжения на резисторе 27к составляет больше или меньше примерно четверть от общего напряжения питания.
(7В для +/-15В)
- С конденсатором на выходе получается около -14 В, что имеет смысл.
Буду очень признателен за любую помощь — заранее спасибо.
- операционный усилитель
- усилитель
- аналоговый
- входной ток смещения
\$\конечная группа\$
8
\$\начало группы\$
Как вы уже догадались, есть пара диодов (на блок-схеме они показаны как биполярные транзисторы с базой, соединенной с коллектором, но по сути это та же идея), соединяющая два входа перекрестно. По сути, это означает, что у вас не может быть больше дифференциального напряжения, чем падение диода, иначе диоды будут проводить и потреблять ток.
Я столкнулся с похожей проблемой и спросил здесь некоторое время назад, и мне ответили, что я должен добавить пару последовательных резисторов на оба входа. По сути, это упрощенная схема на первой странице таблицы данных.
Само по себе это не объясняет, почему появляется смещение выходного сигнала. Для этого я подозреваю, что смещение заряжает C1. Я бы попробовал добавить резистор высокого номинала к C1, чтобы этого не произошло. C1 все еще может служить своей цели.
\$\конечная группа\$
\$\начало группы\$
Изображение макетной платы и схема не совпадают. NE5532 представляет собой сдвоенный операционный усилитель. У вас есть R1, R2 и R3, подключенные к усилителю «A», а желтые провода подключены к усилителю «B».
Вы должны заземлить контакты 5 и 6 микросхемы и переместить желтые провода на контакты 1 и 3. Идея состоит в том, что вы должны заземлить входы неиспользуемого усилителя.
\$\конечная группа\$
5
\$\начало группы\$
Удалите резистор 27 кОм, т.
