Обозначение контактора на однолинейной схеме. Условные обозначения контакторов на электрических схемах: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как читать условные обозначения контакторов на электрических схемах. Какие бывают типы условных обозначений контакторов. Как отличить контактор от реле на схеме. Какие элементы входят в обозначение контактора.

Содержание

Что такое контактор и его основные элементы

Контактор — это электромагнитный коммутационный аппарат, предназначенный для частых включений и отключений силовых электрических цепей. Основными элементами контактора являются:

Катушка — электромагнит, который при подаче напряжения притягивает подвижную часть и замыкает силовые контакты
Главные (силовые) контакты — осуществляют коммутацию силовой цепи
Вспомогательные контакты — используются в цепях управления и сигнализации

Принцип работы контактора следующий: при подаче напряжения на катушку, она создает магнитное поле, которое притягивает подвижную часть с закрепленными на ней подвижными контактами. Происходит замыкание главных и вспомогательных контактов. При отключении напряжения с катушки, подвижная часть возвращается в исходное положение под действием возвратной пружины, размыкая контакты.

Основные условные обозначения элементов контактора

На электрических схемах контактор обозначается следующими основными символами:

Катушка контактора — прямоугольник с двумя выводами
Главные контакты — три параллельные линии
Вспомогательные замыкающие контакты — две параллельные линии с точкой между ними
Вспомогательные размыкающие контакты — две параллельные линии с косой чертой между ними

Рядом с обозначением катушки указывается буквенно-цифровое обозначение контактора, например K1.

Отличия в обозначении контактора и реле

Основные отличия в условных обозначениях контактора и реле заключаются в следующем:

У контактора обязательно показываются три главных контакта, у реле их нет
Катушка контактора обычно обозначается более крупным прямоугольником

У контактора больше вспомогательных контактов
Обозначение контактора часто сопровождается пунктирной линией, объединяющей все его элементы

При этом обозначения катушки и вспомогательных контактов у контактора и реле могут быть идентичными.

Примеры обозначения контакторов на схемах

Рассмотрим несколько типовых примеров обозначения контакторов на электрических схемах:

Простое обозначение трехфазного контактора: — Катушка K1 — Три главных контакта — Два вспомогательных контакта (НО и НЗ)
Контактор с несколькими вспомогательными контактами: — Катушка K2 — Три главных контакта — Четыре вспомогательных контакта (2НО и 2НЗ)
Контактор в схеме управления двигателем: — Катушка KM1 — Три главных контакта для подключения двигателя — Вспомогательный НО контакт для самоподхвата — Вспомогательный НЗ контакт для блокировки

Как читать обозначения контакторов на схемах

При чтении электрических схем с контакторами необходимо обращать внимание на следующие моменты:

Идентификатор контактора (K1, KM1 и т.д.)
Количество и тип главных контактов
Количество и тип вспомогательных контактов
Цепь питания катушки контактора
Цепи, коммутируемые главными контактами
Цепи управления с вспомогательными контактами

Важно проследить все связи контактора с другими элементами схемы для понимания алгоритма работы.

Типичные ошибки при чтении обозначений контакторов

При работе с условными обозначениями контакторов следует избегать следующих распространенных ошибок:

Путать обозначения контактора и реле
Не учитывать вспомогательные контакты контактора
Неправильно определять нормальное состояние контактов (НО или НЗ)
Игнорировать обозначения напряжения питания катушки
Не отслеживать все элементы контактора, объединенные пунктирной линией

Внимательное изучение всех элементов условного обозначения контактора позволит избежать ошибок при чтении и анализе электрических схем.

Заключение

Умение правильно читать условные обозначения контакторов на электрических схемах — важный навык для электриков, инженеров и других технических специалистов. Знание основных элементов обозначения, отличий от реле, типовых примеров позволяет быстро ориентироваться в схемах и понимать принцип работы оборудования. При возникновении сложностей рекомендуется обращаться к справочным материалам по условным графическим обозначениям в электрических схемах.

Контакторы и блоки пускателей | Символы УГО для Visio

Главная
Библиотеки Visio
Схема электрическая принципиальная.
Состав
Контакторы, блоки пускателей.

Трафареты Visio:

Трафарет Visio Контакторы, блоки пускателей.


Фигура Visio	Условное обозначение
	Контакт контактора замыкающий.
	Контакт контактора размыкающий.
	Контактор (магнитный пускатель), 2 замыкающих контакта.
	Контактор (магнитный пускатель), 2 размыкающих контакта.
	Контактор (магнитный пускатель), 1 замыкающий + 1 размыкающий контакт.
	Контактор (магнитный пускатель), 3 замыкающих контакта.
	Контактор (магнитный пускатель), 3 размыкающих контакта.
	Контактор (магнитный пускатель), 4 замыкающих контакта.
	Контактор (магнитный пускатель), 4 размыкающих контакта.
	Контактор (магнитный пускатель), 3 замыкающих + 1 размыкающий контакт.
	Контактор (магнитный пускатель), 2 замыкающих + 2 размыкающих контакта.
	Контактор (магнитный пускатель), 1 замыкающий + 3 размыкающих контакта.
	Контактор (магнитный пускатель) реверсивный, 2-х полюсный.
	Контактор (магнитный пускатель) реверсивный, 3-х полюсный.
	Контактор для коммутации емкостных нагрузок.
	Расцепитель тепловой однополюсный.
	Расцепитель тепловой 2-х полюсный.
	Расцепитель тепловой 3-х полюсный.
	Расцепитель тепловой 4-х полюсный.
	Расцепитель тепловой + электромагнитный однополюсный.
	Расцепитель тепловой + электромагнитный 2-х полюсный.
	Расцепитель тепловой + электромагнитный 3-х полюсный.
	Расцепитель тепловой + электромагнитный 4-х полюсный.
	Расцепитель тепловой с трансформаторами тока 2-х полюсный.
	Расцепитель тепловой с трансформаторами тока 3-х полюсный.
	Блок-пускатель двигателя, общий символ. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.
	Блок-пускатель двигателя контакторный. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.
	Блок-пускатель двигателя с тиристорами. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.
	Блок-пускатель двигателя с автотрансформатором. Дополнительные функции: автоматическое срабатывание, регулируемый, реверсивный, ступенчатый.
	Блок-пускатель — переключатель двигателя со звезды на треугольник. Дополнительные функции: автоматическое срабатывание, реверсивный.

Для символов условных обозначений контакторов и блок-пускателей, в контекстном меню фигуры Visio, можно выбрать или изменить дополнительные функции.

Например:

для условного обозначения Контактор (рис. 1), скрыт символ контактора и отмечен символ полупроводниковый контактор.

Рис. 1. Контекстное меню фигуры Visio Контактор.

для условного обозначения блок-пускатель двигателя с тиристорами (рис. 2), показаны дополнительные символы: автоматическое срабатывание, регулируемый и реверсивный.

Рис. 2. Контекстное меню фигуры Visio Блок-пускатель двигателя с тиристорами.

Назад
Вперед

4.4. Обозначение контакторов в схеме.

В схеме катушка контактора, его силовые и блокировочные контакты обозначаются буквой «К» с цифрой, например К1, К10 и т.д. За нормальное положение контактора в схеме принято положение «Выключено». В силовой схеме контакты этого положения изображаются разомкнутыми, а блокировочные контакты этого положения — замкнутыми.

Схема цепей управления		Силовая схема.
	— катушка вентиля	подвижный контакт	неподвижный контакт
	— блокировочные контакты замкнуты при выключенном контакторе
	— блокировочные контакты замкнуты при включенном контакторе

5. Электромагнитные контакторы.

Электромагнитные контакторы применяются в высоковольтных цепях вспомогательных машин для подключения к контактной сети электродвигателей вспомогательных машин и электропечей их отключения от неё, а также автоматического вывода из цепи мощных электродвигателей вспомогательных машин пусковых резисторов. Для их включения не требуется сжатого воздуха, что особенно важно для пуска мотор-компрессоров. Контакторы включаются под действие электромагнитных сил, которые значительно меньше сил, возникающих под действием электропневматического привода. Поэтому такие контакторы используют только при небольших токах. Кроме того, для переключений в низковольтных цепях управления, обладающими большими индуктивностями, и в цепях управления по которым протекают большие токи, применяются низковольтные электромагнитные контакторы.

5.1.Электромагнитные контакторы мк-310 и мк-010.

Служат для управления вспомогательными машинами. На электровозах ВЛ11 применяются контакторы типа МК-310, а на электровозах ВЛ11^м– МК-010.

Основные технические данные

Ток номинальный:

МК-310А (МК-010), А 25

МК-310В (МК-010-01),А 10

Раствор главных контактов, мм 30-34

Провал главных контактов, мм: 7-9

Нажатие главных контактов, кг 1,8-2,7

Нажатие вспомогательных контактов, кг 1,5-2,0

Провал вспомогательных контактов, мм 2,5-3,5

Основные элементы: Две изолированные стойки 12 и 19 (рисунок 30), электромагнитный привод 10, 11, 9, контактная система 18, 20, 7,3,13,2 , дугогасительная система 14, 15,17,1 и блокировочное устройство (на рисунке 32 не изображено).

Электромагнитный привод: Привод имеет ярмо-основание 10 с круглым сердечником, на котором закреплена включающая катушка 11. Между стенками ярма шарнирно закреплен якорь 9 с противовесом. На якоре закреплена диамагнитная прокладка. Она исключает залипание якоря при выключении контактора.

Контактная система: Контактная система расположена на изолированных стойках 12 и 19. На стойке 12 закреплен кронштейн 18 неподвижного контакта. На нем закреплен неподвижный контакт 13, кронштейн имеет выемку под дугогасительную катушку 14 и верхнюю изогнутую часть, которая является дугогасительным рогом. Стойка 19 имеет две стенки. Вверху между ними закреплен кронштейн 20 подвижного контакта 2. Подвижный контакт 2 с держателем 6 и притирающей пружиной 5 расположен на изоляционном рычаге 7, закрепленном на якоре. Подвижный контакт 2 при помощи гибкого, медного шунта 4 соединён с кронштейном 20. Между хвостовиком рычага 7 и перегородкой, закрепленной между стенками стойки, установлена выключающая пружина 8.

Блокировочное устройство: При необходимости контактор дополняется блокировочным устройством (рисунок 32). Подвижные контакты 4 мостикового типа с притирающими пружинами 5 закреплены на кронштейне якоря, а неподвижные 3 – между стенками стойки 19.

Дугогасительное устройство: Аналогично по устройству контактору типа ПК. Состоит из катушки 14 и дугогасительной камеры 17. Катушка, в зависимости от типа контактора, наматывается из изолированного провода круглого или прямоугольного сечения и определенного количества витков. По этой причине контакторы не являются взаимозаменяемыми. Катушка имеет стальной сердечник 15, изолированный от катушки миканитовой втулкой, стальные полюсы с фибровыми шайбами. Камера трехщелевая, горизонтального типа с пружинной защелкой 21. Дугогасительный рог 6 камеры 16 расположен со стороны подвижного контакта и соприкасается с ним. Камера с двух сторон имеет стальные полюсы 1.

Дугогасительные камеры контакторов типа МК-10 и МК-10-01 имеют деионные решетки.

Для включения контактора на включающую катушку 11 (рисунок 31) подаётся напряжение 50В. Якорь 9 притягивается к сердечнику ярма 10, главные 2 и блокировочные контакты, если они имеются, замыкаются.

Путь тока по контактору после включения: вывод дугогасительной катушки 14, закреплённый на кронштейне 18 (рисунок 31), витки катушки, главные контакты 2, медный, гибкий шунт 4, кронштейн подвижного контакта, закреплённый на стойке 19. Для выключения контактора включающая катушка отключается от напряжения 50 вольт и под действием выключающей пружины 8, которая разжимается, якорь 9 отпадает и силовые и блокировочные контакты размыкаются. Процесс дугогашения происходит аналогично контактору типа ПК.

Рисунок 30. Электромагнитный контактор МК-310.

1 – дугогасительный рог, 2 – подвижный контакт, 3 – кронштейн, 4 – гибкий шунт, 5 – притирающая пружина, 6 – держатель подвижного контакта, 7 – изоляционный рычаг, 8 – пружина, 9 – якорь с противовесом, 10 – ярмо-основание, 11 – включающая катушка, 12, 19 – изолированная стойка, 13 – неподвижный контакт, 14 – дугогасительная катушка, 15 – стальной сердечник дуг. катушки, 16 –дугогасительный рог, 17 – дугогасительная камера, 18 – кронштейн неподвижного контакта, 20 – вывод подвижного контакта.

Рисунок 31. Электрическая схема контактора МК-310.

Рисунок 32. Блокировочное устройство контактора МК-310

при выключенном положении (а) и при выключенном положении контактора (б).

Данные дугогасительных катушек.

Тип контактора	Количество витков	Провод
МК-310В	172	ПСД диаметр 2,1 мм
МК-10-01	172	ПСД диаметр 2,0 мм
МК-310А	76	ПБД размер 2,06х5,03 мм
МК-10	76	ПБД размер 1,81х4,7 мм

Применение контакторов:

цепь мотор-вентилятора МК-310А (МК-10) К51

цепь преобразователя МК-310А (МК-10) К53

цепь мотор-компрессор МК-310В (МК-10-01) К55

Обозначение в схеме: за нормальное положение в схеме принято положение «Выключено». В силовой схеме контакты этого положения изображены разомкнутыми, а блокировочные в схеме цепей управления — замкнутыми.

Схема цепей управления		Силовая схема.
	— катушка вентиля	подвижный контакт	неподвижный контакт
	— блокировочные контакты замкнуты при выключенном контакторе
	— блокировочные контакты замкнуты при включенном контакторе

Основные браковочные размеры.

Раствор главных контактов менее 28 мм

Толщина главных контактов менее 3 мм

Смещение главных контактов более 2 мм

Электрические символы — Как читать электрические схемы? #3 КОНТАКТОРЫ — Блог о промышленной автоматизации

Знания

Автор: AutomationTop Team Опубликовано 17 октября 2022 г.

Контактор — выключатель электрического механизма, регулируемый неручным способом, только с одним исходным положением подвижных контактов, способный включать, выключать и проводить ток при нормальных условиях цепи, а также при перегрузках.

Предположим, я не знаю, что такое контактор. Я прочитал приведенное выше определение и… до сих пор не знаю. Для начала я попытаюсь объяснить вам, что такое контактор — вот так просто. Далее мы рассмотрим его символику и маркировку этого устройства на схемах.

Электрические символы – Что такое контактор?

Рис. 1. Трехфазный контактор

В предыдущем уроке довольно подробно были описаны электромагнитные реле. Электромагнитный контактор можно сравнить с реле, потому что принцип работы очень похож: когда катушка контактора находится под напряжением, главные контакты контактора замыкаются (короткое замыкание). Основное различие между реле и контактором заключается в том, что контакторы используются для переключения основных цепей (например, двигателей), а реле предназначены для подключения вспомогательных цепей (например, сигнализации, управления).

Следующая анимация показывает включенный контактор. Когда катушка (желтая) находится под напряжением, главный контакт замыкается (красный) и ток течет от источника к нагрузке (например, двигателю):

Рис. 2. Включение контактора

Таким образом, можно сказать, что контактор переключатель, рабочие контакты которого замыкаются с помощью электромагнита (катушки) и удерживаются в этом состоянии до тех пор, пока напряжение на катушке достаточно велико. При разрыве цепи катушки соленоида перемычка падает (под действием пружины) и рабочие контакты размыкаются.

Говоря простым языком, контактор состоит из катушки, рабочих (основных) контактов и дополнительных/вспомогательных контактов .

Катушка – характеризуется своим напряжением питания. Чтобы «запустить, запустить» электрическую катушку, вы должны подать на нее питание постоянного или переменного тока в зависимости от типа катушки. Катушка контактора может поставляться в различных вариантах в зависимости от напряжения питания:

12 В постоянного тока, 12 В переменного тока,
24 В постоянного тока, 24 В переменного тока,
48 В постоянного тока
110 В переменного тока
230 В переменного тока.

Рабочие контакты – это основные контакты контактора, обычно три из-за 3-х фазных приемников; нормально-открытый. Что касается вспомогательных контактов или релейных контактов, главные контакты используются для запуска приемников энергии (например, двигателей, вентиляторов, нагревателей).

Вспомогательные контакты

Вспомогательные контакты – выполняют ту же роль, что и контакты реле. Они используются для передачи информации. Они могут быть замыкающими или размыкающими контактами. Они включаются (NO) или размыкаются (NC) вместе с главными контактами, как только на катушку подается напряжение. Вспомогательные контакты контактора используются для:

для передачи информации о работе приемника, например. к ПЛК или путем включения сигнальной лампы,
блокировка включения другого контактора,
контактор самоподдерживающийся,
Логика управления контактором, например каскадное управление,

Электрические обозначения — реле и контактор

В следующей таблице приведены различия между контактором и реле:

КОНТАКТОР	РЕЛЕ
ОТЛИЧИЯ
Рис. 3 Трехфазный контактор	Электромагнитное реле, 2 полюса
Устройство для переключения сильноточных систем. Контакторы используются для коммутации электрических устройств, таких как двигатели, нагреватели, трансформаторы и т. д.	Устройства, коммутирующие/передающие слаботочные или нулевые сигналы. Реле используются, например, для передачи сигнала на ПЛК, включения сигнала и т. д.
Большие размеры в зависимости от их назначения	Меньшие размеры.
Повышенная допустимая нагрузка по току главных контактов контактора. Вспомогательные контакты (с той же функцией, что и контакты реле) обычно имеют меньшую нагрузочную способность.	Меньшая допустимая нагрузка по току контактов реле. Рабочий ток контактов реле обычно составляет от 0,5 до 10А.
Относительно меньший срок службы.	Повышенная надежность переключения.
ОБЩИЕ ХАРАКТЕРИСТИКИ
Аналогичный принцип работы, подача напряжения на катушку приводит в действие контакты, Катушки могут иметь одинаковое напряжение питания. Символ катушки может быть таким же, Символы вспомогательных контактов контактора могут быть такими же, как у реле,

Электрические обозначения – конструкция контактора и обозначение контактора

Символ контактора состоит из трех частей: катушки, главных контактов и вспомогательных контактов.

В контакторе может быть только одна катушка.
Главных контактов контактора три, и они всегда изображаются одним символом в виде трех контактов.
В качестве условного обозначения вспомогательные контакты используются так же, как и контакты реле. Их может быть несколько в зависимости от контактора и подключаемых модулей. Они могут быть нарисованы не обязательно с той же стороны, что и катушка или главные контакты контактора.

СИМВОЛ	ОПИСАНИЕ
	Катушка контактора
	Катушка контактора с описанием. С левой стороны катушки размещено ее уникальное идентификационное имя, в данном случае -K1. На схеме не может быть более одной катушки данного контактора, поэтому не может быть двух катушек с одинаковым идентификатором. Под идентификатором на некоторых схемах вы найдете описание, помогающее идентифицировать устройство, например. фирма, модель, функция, напряжение катушки
	Символ главных контактов контактора. Главные контакты всегда сведены вместе.
	Символы для всего контактора. Катушка, главные контакты и два вспомогательных контакта NO и NC. Если такой символ нарисован на одной линии, то идентификатор (-K1) можно присвоить только катушке. На большинстве схем от катушки до последнего контакта проведена пунктирная линия.
	Вспомогательный размыкающий контакт, нормально замкнутый, может иметь разное обозначение разъема, напр. 51 и 52, 61 и 62
	НО вспомогательный контакт, нормально разомкнутый, может иметь разное обозначение разъема, напр. 23 и 24, 33 и 34

Электрические символы – как читать электрические схемы

Для пояснения работы контактора я подготовил схему (рис. 5.) с возможностью автономной работы двигателя. Благодаря параллельному соединению кнопки ПУСК и дополнительного нормально разомкнутого контакта контактора можно поддерживать работу двигателя после отпускания кнопки ПУСК.

Рис. 5. Пример – контактор с автоподдержкой при нажатии кнопки СТАРТ

Компоненты:

RG1 – главный выключатель
Q1 – автоматический выключатель двигателя,
К1 – контактор со вспомогательным контактом
М1 – трехфазный двигатель
S2 — кнопка НЗ
S1 — кнопка НЕТ
X1,X2 – разъемы

Рассмотрим последовательно систему управления на рисунке 5:

Для запуска двигателя необходимо включить главный выключатель – RG1 , автоматический выключатель двигателя – Q1 , катушка контактора – K1 .
Если включить автоматический выключатель двигателя – Q1 , то в цепи управления 24 В постоянного тока замыкается контакт – Q1 (13,14).
Кнопка STOP-S2 является НЗ – нормально замкнутой, поэтому она проводит ток, когда не нажата.
При нажатии кнопки ПУСК – S1 включается катушка контактора – К1 . Катушка включит основные контакты и замкнет дополнительный замыкающий контакт контактора 9.0021 К1 (13,14).
При отпускании кнопки СТАРТ – S1 катушка контактора будет продолжать получать питание от дополнительных контактов контактора – К1 . Это означает, что двигатель запустился после однократного нажатия кнопки ПУСК и продолжает работать.
Отключаем только контактор — К1 , размыкая цепь кнопкой СТОП — S2 или после перегрузки двигателя и срабатывания выключателя — Q1 (его дополнительный контакт — Q1 13,14 отключится после перегрузки).

Дополнительные выводы из рис. 5:

На схемах рядом с основными устройствами (например, катушки, автоматические выключатели двигателя) могут появляться дополнительные несвязанные символы. На рис. 5 видно, что рядом с символом автоматического выключателя двигателя -Q1 появляется неподключенный замыкающий контакт 13,14. Это такое оглавление дополнительных контактов устройства, под этим контактом есть ссылка на его пункт 1.3 (страница 1 столбец 3). Это очень полезно, когда автоматический выключатель двигателя находится на данной странице, а его вспомогательный контакт, например, на несколько страниц ниже.
Проанализируйте, как будет работать схема, если убрать лишний контакт контактора -К1 (13,14). Когда вы нажимаете START -S1, двигатель запускается, но отпускание кнопки приводит к немедленной остановке двигателя.
Обратите внимание, что двигатель питается от 400 В, и это напряжение на главных контактах контактора, а катушка -К1 питается от 24 В постоянного тока.

Электрические символы – Контакты на готовой схеме канализационных насосных станций

На примере схемы насосной станции есть две сильноточные нагрузки – канализационные насосы, поэтому есть два контактора. Каждый двигатель должен быть защищен от перегрузки, поэтому перед контактами главного контактора стоит автоматический выключатель двигателя. Вспомогательный контакт контактора использовался для зажигания лампы и передачи сигнала на контроллер МТ101. Я включил комментарии по этим контакторам на слайды ниже:

Команда AutomationTop

Электрическая однолинейная схема

— Часть вторая ~ Электрические ноу-хау

В предыдущей теме « Однолинейная электрическая схема — Часть первая » я перечислил типы электрических схем, с которыми может иметь дело любой инженер-электрик. Это были следующие типы:

Блок-схемы
Принципиальные схемы
Графические диаграммы
Схемы подключения
Однолинейные диаграммы
Другие типы диаграмм

Сегодня я продолжу объяснение других типов электрических схем следующим образом.

5- Однолинейная схема

Однолинейная схема представляет собой принципиальную схему, где «однолинейная» схема представляет три фазы трехфазной системы питания. В дополнение к отображению номиналов и размеров электрооборудования и проводников цепи, правильно нарисованная однолинейная схема также покажет электрически правильное распределение мощности по отношению к току, протекающему от источника питания к нижестоящим нагрузкам или щитам.

Важность однолинейных схем:

Используется для анализа электрической системы здания,

Обслуживающий персонал зданий и электрики полагаются на однолинейные схемы, чтобы показать им путь вокруг электрической системы,

Неточность в этой документации и отсутствие регулярного обновления однолинейных схем, поскольку электрические системы неизбежно растут с течением времени, часто приводят к увеличению времени простоя при возникновении системных сбоев,

Руководители объектов могут использовать информацию, содержащуюся в однолинейных диаграммах, для значительного повышения эффективности обслуживания,

Однолинейная схема предлагает несколько преимуществ для объекта, который она описывает, в частности: выявление возможных проблемных мест, улучшенное соответствие требованиям безопасности и повышенная безопасность персонала.

Построение Однолинейных схем:

Однолинейная схема представляет собой упрощенную запись для представления трехфазной энергосистемы; Вместо представления каждой из трех фаз отдельной линией или клеммой представлен только один проводник.

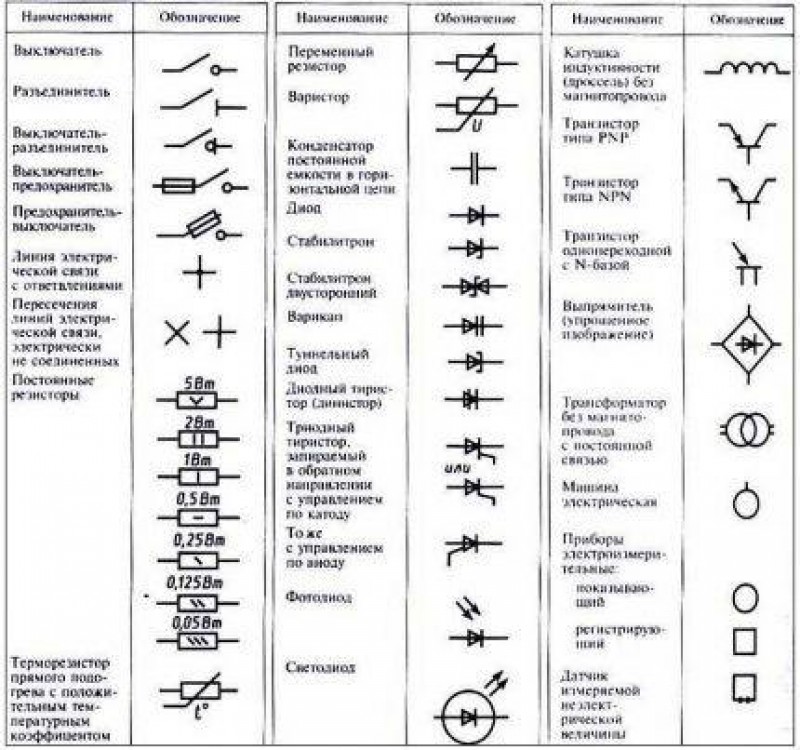

Электрические элементы, такие как автоматические выключатели, трансформаторы, конденсаторы, шины и проводники, показаны стандартными схематическими символами.

Элементы на схеме не отражают физические размеры или расположение электрооборудования.

На однолинейных схемах питания компоненты обычно располагаются в порядке убывания уровней напряжения. Самая высокая составляющая напряжения показана в правом верхнем углу рисунка. Чтобы выяснить, как питание подается на компонент, начните с компонента и проследите поток энергии в обратном направлении по чертежу. Этот метод будет наиболее полезен при поиске правильного автоматического выключателя, чтобы изолировать компонент для обслуживания

Вы можете читать однолинейную диаграмму сверху вниз или слева направо на диаграмме.

На однолинейной схеме представлена следующая информация:

Типовые обозначения производителей и номинальные характеристики устройств.

Соотношения трансформаторов тока и мощности, отводы для использования в многоступенчатых трансформаторах и соединения двухступенчатых трансформаторов.

Номинальные соединения обмоток силового трансформатора по схеме «звезда» и «треугольник»

Номинальные параметры автоматического выключателя в вольтах и амперах.

Номинал отключения, тип и количество катушек отключения автоматических выключателей.

Номинальные параметры выключателей и предохранителей в вольтах и амперах.

Функция реле.

Размеры, тип и количество входящих и исходящих кабелей.

Напряжение, фаза и частота входных и выходных цепей. Доступные токи короткого замыкания и заземления в системе энергокомпании, а также тип используемого заземления.

Точки измерения и тип измерения.

Сумма нагрузки на все фидеры.

Разработка однолинейной схемы (согласно IEEE и ANSI)

Чтобы ознакомиться с методом однолинейной разработки ANSI и IEEE, вы должны знать следующие элементы:

A- Сокращения, используемые для основных Счетчики:

Рис. (1): Сокращения, используемые для основных счетчиков

Сокращения, используемые для обозначения основных счетчиков, приборов и других устройств (не включая реле, перечисленные на рис. 2), перечислены в рис. 1 выше.

B- Стандартные номера функций устройства ANSI

Каждое устройство в автоматическом коммутационном оборудовании имеет функцию устройства номер (см. рис. 2 ), который размещается рядом с символом устройства или внутри него на всех схемах подключения и монтажных чертежах, чтобы можно было легко определить его функцию и работу.

Эти номера основаны на системе, которая была принята в качестве стандарта для автоматических распределительных устройств Американским национальным институтом стандартов (ANSI C37.2).

При создании однолинейной схемы используются три этапа (согласно IEEE и ANSI) :

Предварительная однолинейная схема,
Частично развернутая схема,
Развернутая схема.

1- Предварительная однолинейная схема

по предварительной однострочной диаграмме (пример как рис. 3 ), дизайнер должен показать следующее:

Напряжение системы и параметры основных компонентов.

Основные длины, размеры и конструкция кабелей среднего напряжения. (В примере не показано.) Приблизительное количество и мощность всех двигателей.

Доступная способность системы питания к короткому замыканию в симметричных МВА (плюс отношение X/R) или на единицу R+jX (на заданной основе).

Используя данные однолинейной схемы, проектировщик выполнит некоторые расчеты короткого замыкания следующим образом:

Сравните рассчитанный режим асимметричного тока «первого цикла» (мгновенный) с возможностью включения и блокировки автоматического выключателя.

Сравните рассчитанный токовый режим «от 1-1/2 до 4-х циклов» (отключение) с симметричной отключающей способностью автоматического выключателя. (согласно ANSI C37.010: Руководство по применению высоковольтных автоматических выключателей переменного тока, рассчитанных на основе симметричного тока).

Определите применимые номиналы автоматических выключателей.

Сравните предел нагрева питающего кабеля при коротком замыкании с максимально доступным током короткого замыкания время Kt умножить на Ko. (См. IEEE 242-1975: Рекомендуемая практика IEEE по защите и координации промышленных и коммерческих энергосистем).

Примечание:

расчеты, выполненные в соответствии со ссылкой на (ANSI C37.010: Руководство по применению высоковольтных автоматических выключателей переменного тока, рассчитанных на основе симметричного тока), определяют только номинальные параметры автоматических выключателей среднего и высокого напряжения.

Выполните исследования короткого замыкания для определения рабочих токов реле в соответствии с процедурами, изложенными в IEEE 357-1973: Руководство IEEE по защитной ретрансляции межсоединений между коммунальными предприятиями и потребителями).

Для других, кроме силовых автоматических выключателей, обратитесь к соответствующему стандарту ANSI для процедуры расчета короткого замыкания.

2- Частично развернутая однолинейная схема

Рис. (4): Частично развернутая однолинейная схема .
На частично разработанной однолинейной схеме проектировщик должен: используя предварительную однолинейную схему и выбранный автоматический выключатель рейтинги.
Показать номинальные значения, выбранные для внешних устройств, таких как заземляющие резисторы, управляющие силовые трансформаторы, с учетом типа требуемой аппаратуры защитной релейной защиты и учета.
Выберите ориентировочные коэффициенты трансформации трансформатора тока (ТТ) с учетом максимальной мощности трансформатора, мощности двигателя и мощности задействованных цепей.
Определите местонахождение трансформаторов тока и трансформаторов напряжения, принимая во внимание тип необходимой аппаратуры релейной защиты и учета.
3- Разработанная однолинейная схема
Рис. 286

Разработанная однолинейная схема (для примера системы на рис.3) показан на рис.5.
В дополнение к информации, показанной на частично разработанной однолинейной схеме, Проектировщик должен:

Показать все реле, контрольно-измерительные приборы и измерения.
Выберите реле, контрольно-измерительные приборы и измерения.
Подтвердите выбор номиналов и характеристик реле, выполнив исследование короткого замыкания и координации всей системы. В соответствии со следующими стандартами IEEE:
141-1969: Распределение электроэнергии для промышленных предприятий.
142-1972: Рекомендуемая практика IEEE для заземления промышленных и коммерческих энергосистем.
Навигация по записям
Каким напряжением заряжать кальциевый аккумулятор. Как правильно заряжать кальциевый аккумулятор: напряжение, ток и особенности процесса
Схема фильтра двухполосной акустической системы. Разработка и конструкция двухполосного акустического кроссовера: подробное руководство
Похожие записи

31.08.2023 0
Микросхема 358: подробный обзор, применение и характеристики операционного усилителя

30.08.2023 0
Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка

29.08.2023 0
Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Автолюбителям
Датчик
Лайфхаки
Преобразователь
Своими руками
Схемы
Усилитель
Разное
Карта сайта
© M-Gen
