Как правильно читать условные обозначения на электрических схемах. Какие существуют обозначения для розеток, выключателей и других элементов. Как отличить внутренние и наружные компоненты на схеме. Какие особенности имеют обозначения влагозащищенных розеток и выключателей.
Основные правила обозначения электрических компонентов на схемах
При составлении электрических схем используются стандартизированные условные обозначения для различных компонентов. Это позволяет специалистам легко понимать схемы независимо от их авторства. Основные правила обозначения электрических элементов включают:
- Использование простых геометрических фигур (круги, прямоугольники, линии)
- Применение специальных символов для обозначения функций компонентов
- Отличие в обозначениях для компонентов внутреннего и наружного монтажа
- Добавление дополнительных линий для обозначения многоклавишных выключателей
- Использование заливки для обозначения влагозащищенных компонентов
Знание этих базовых правил позволяет правильно интерпретировать электрические схемы и избежать ошибок при монтаже.

Обозначение розеток на электрических схемах
Розетки на электрических схемах обозначаются полукругом. В зависимости от типа розетки используются следующие обозначения:
- Простая розетка — пустой полукруг
- Розетка для скрытой проводки — полукруг с линией внутри
- Двойная розетка — полукруг с двумя черточками снаружи
- Розетка с заземлением — полукруг с горизонтальной линией снаружи
- Трехфазная розетка — полукруг с тремя черточками снаружи
Дополнительные обозначения могут указывать на наличие защиты от влаги и пыли. Например, влагозащищенные розетки обозначаются закрашенным полукругом.
Как обозначаются выключатели на электросхемах?
Выключатели на электрических схемах изображаются в виде круга с одной или несколькими линиями сверху. Основные варианты обозначений:
- Одноклавишный выключатель — круг с одной линией и крючком
- Двухклавишный выключатель — круг с двумя линиями и крючками
- Трехклавишный выключатель — круг с тремя линиями и крючками
- Выключатель скрытого монтажа — круг с линиями, направленными в обе стороны
- Влагозащищенный выключатель — закрашенный круг с линиями
Проходные выключатели обозначаются кругом с линиями, направленными в противоположные стороны. Это позволяет управлять освещением из нескольких мест.

Особенности обозначения блоков «выключатель-розетка»
Блоки, объединяющие выключатель и розетку, имеют более сложное обозначение на электрических схемах. Оно включает элементы обозначений обоих компонентов:
- Полукруг (обозначение розетки) соединяется с кругом (обозначение выключателя)
- Количество линий у круга показывает число клавиш выключателя
- Наличие горизонтальной линии у полукруга указывает на заземление розетки
- Для блоков скрытой установки используются соответствующие обозначения компонентов
Такие блоки позволяют сэкономить место и упростить прокладку проводки, объединяя несколько элементов в одном корпусе.
Как отличить обозначения внутренних и наружных электрокомпонентов?
На электрических схемах компоненты для внутреннего (скрытого) и наружного монтажа обозначаются по-разному:
- Розетки для наружного монтажа — пустой полукруг
- Розетки для внутреннего монтажа — полукруг с линией внутри
- Выключатели наружные — круг с линиями, направленными в одну сторону
- Выключатели внутренние — круг с линиями, направленными в обе стороны
Эти различия позволяют сразу определить тип монтажа компонента при чтении электрической схемы. Это важно для правильного планирования электромонтажных работ.

Обозначение влагозащищенных розеток и выключателей
Электрические компоненты с повышенной степенью защиты от влаги и пыли имеют особые обозначения на схемах:
- Влагозащищенные розетки — полукруг, полностью закрашенный черным
- Влагозащищенные выключатели — круг, полностью закрашенный черным
- Дополнительно указывается степень защиты IP (например, IP44 или IP55)
Такие обозначения сразу показывают, что компонент предназначен для использования в помещениях с повышенной влажностью или на улице. Это помогает избежать ошибок при выборе оборудования для разных условий эксплуатации.
Как правильно читать электрические схемы?
Для правильного чтения электрических схем необходимо:
- Изучить условные обозначения основных компонентов
- Обращать внимание на дополнительные символы (заземление, степень защиты)
- Учитывать различия в обозначениях внутренних и наружных компонентов
- Понимать логику соединений между элементами схемы
- При необходимости использовать пояснения к схеме
Практика чтения схем позволяет быстро ориентироваться даже в сложных электрических системах. Это важный навык для электриков и инженеров.

Условные обозначения в электрических схемах, как их читать самостоятельно?
02.03.202313 430 3 3 Электроника
Автор:Иван Баранов
Каждый автовладелец должен знать, как правильно расшифровываются условные обозначения, присутствующие в электрических схемах авто. Ведь на практике неисправность в работе электрооборудования может настигнуть водителя в любой момент, даже на дороге. Поэтому важно разобраться в этом вопросе, чтобы при необходимости суметь устранить неисправность самостоятельно.
Содержание
- 1 Что такое электросхемы?
- 2 Зачем разбираться в электросхемах?
- 3 Как читать электросхемы автомобилей – основные обозначения
- 4 Видео «Правильно расшифровываем элементы цепи в автомобиле»
[ Раскрыть]
[ Скрыть]
Что такое электросхемы?
Чтобы правильно читать принципиальную расшифровку автомобильных электросхем и знать, что означают условные обозначения в электрических схемах, разберемся для начала в понятии. Принципиальная схема электроборудования автомобиля представляет собой графическое изображения, ан котором продемонстрированы пиктограммы различных компонентов. Эти компоненты устройства системы установлены в определенном порядке на электросхеме и между собой они могут быть связаны либо параллельно, либо последовательно.
Следует отметить, что схема электрооборудования автомобиля не отображает действительное расположение этих компонентов, а демонстрирует их связь между собой. То есть автолюбитель, который может своими руками разобраться в устройстве системы и читать расшифровку, поймет принцип работы электрооборудования с одного взгляда.
Схема электрики транспортного средстваЛюбая схема электрооборудования автомобиля демонстрирует несколько групп компонентов:
- устройства системы питания, предназначенные для выработки напряжения;
- элементы, предназначенные для преобразования энергии;
- а также устройства системы, необходимые для передачи напряжения (эту функцию выполняют проводники).
В качестве устройств питания системы выступают различные гальванические компоненты, характеризующиеся небольшим внутренним сопротивлением. Всевозможные электромоторы предназначены для преобразования энергии. В любом случае, схема электрооборудования автомобиля содержит в себе объекты, условно обозначенные на ней.
Зачем разбираться в электросхемах?
Как правильно подключить прицеп к легковому автоКаждый владелец транспортного средства должен уметь читать принципиальную электросхему обозначения устройств, поскольку в случае возникновения поломки это позволит сэкономить деньги на ремонте. Разумеется, без участия специалистов произвести ремонт более сложных неисправностей системы будет проблематично. Тем более, что электрооборудование автомобиля, особенно современного — это достаточно сложная система, которая не потерпит ошибок. Но если поломка электросхемы не особо значительная или вам необходимо просто подключить оптику, то сделать это своими руками вполне возможно.
Помимо этого, понимать, из каких элементов состоит электрооборудование автомобиля, очень важно для тех автолюбителей, которые хотят внести правки в работу системы. К примеру, сегодня многие отечественные водители производят тюнинг транспортных средств своими руками различными способами. Это не обязательно должна быть установка новых бамперов или обвесов — иногда своими руками хочется сделать тюнинг салона, установив новую мультимедиа систему или кондиционер. Кроме того, Разобраться в электросхеме автомобиля своими руками необходимо и в том случае, если вы устанавливаете противоугонную систему — ведь без защиты машины в такое время обойтись нельзя (автор видео — Автоэлектрика ВЧ).
Также читать электросхему необходимо тем водителям, у которых есть прицеп, поскольку зачастую возникают сложности в его подключении своими руками к системе. В любом случае, если вы решите установить дополнительное оборудование в систему, то умение читать электросхему вам пригодится. Как минимум, без этого вы не сможете правильно подключить провода своими руками и настроить оборудование.

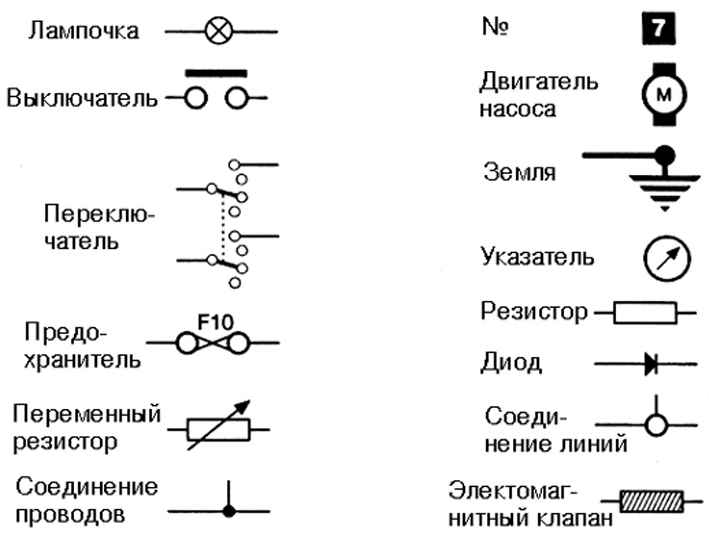

Как читать электросхемы автомобилей – основные обозначения
Итак, рассмотрим основные моменты, которые позволят правильно читать электросхему оборудования любого транспортного средства. Ведь, как сказано выше, без этих знаний произвести ремонт устройств своими руками просто не получится. Разумеется, ни одно устройство не сможет функционировать без напряжения, подающегося на прибор посредством внутренних проводников.
Электросхема транспортного средства с обозначением всех элементов должна находиться в сервисной книжке к автомобилю. Взглянув на нее, вы уведите множество различных обозначений приборов и устройств, соединенных между собой линиями. Следует отметить, что каждая из этих линий может иметь свой определенный цвет, что по факту должно соответствовать реальной расцветке проводов электросхемы (автор видео — Автоэлектрика ВЧ).
youtube.com/embed/nVn_u6EFDcw?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>В том случае, если автомобиль оборудован множественными электроприборами и устройствами, то на схеме будет отмечено большое число компонентов. Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно.
Любая схема состоит из следующих элементов:
- Устройство источника питания. В данном случае эту функцию выполняет АКБ либо генератор транспортного средства.
- Проводники, то есть проводка автомобиля. Эти компоненты позволяют производить передачу тока по сети.
- Аппаратура управления. Такие приборы необходимые для замыкания электропроводки либо ее размыкания в случае необходимости. Следует отметить, что устройства такого типа могут как быть, так и отсутствовать на электросхеме.
- Непосредственно потребители напряжения. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии.
К примеру, если речь идет о прикуривателе, то этот элемент преобразует напряжение в тепловую энергию.
Если возникла необходимость ремонта транспортного средства своими руками, необходимо при расшифровке схемы учитывать основные принципы:
- Любые проводники, как сказано выше, отмечаются определенным цветом на схеме. Что касается непосредственно цвета, то провод может иметь один цвет либо два, то есть быть либо основным, либо дополнительным. Если речь идет о дополнительных компонентах, то на них должны быть нанесены штрихи — они могут быть поперечными или продольными.
- Если несколько проводов установлены на одном жгуте и маркируются одинаково, то они имеют гальваническое соединение. Иными словами, эти проводники просто соединены друг с другом.
- На любой схеме, если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он находится.
- На практике, то есть на большинстве схем черным цветом маркируются проводники, которые соединяются непосредственно с массой транспортного средства, то есть с его кузовом.
- Что касается реле, то их контакты отмечаются в том состоянии, когда через обмотку устройств не проходит напряжение. В стандартном состоянии эти компоненты различаются, поскольку они могут быть либо замкнутыми, либо разомкнутыми.
- Также вы можете заметить, что на проводниках могут располагаться определенные обозначения, в частности, в том месте, где провод подключается к оборудованию. Благодаря этому обозначению водитель может сразу понять, куда идет этот проводник, не прослеживая цепь в целом.
Если на тех или иных механизмах указаны определенные номера, то они должны соответствовать цифрам. Если то или иное число отмечено в кружке, то это говорит о том, что перед вами соединение проводника с минусом. Что касается цифровых и буквенных комбинаций, то они соответствуют разъемным соединениям.
В комплекте с сервисной книжкой может идти таблица, которая позволит без проблем расшифровать те или иные элементы сети, характерные для определенной модели транспортного средства. В общем, если у вас возникла необходимость расшифровки схемы, то самое главное — это быть усидчивым, чтобы понять, что означает то или иное обозначение. Поняв сам принцип расшифровки, вы без проблем сможете определить назначение всех элементов.
В иномарках другие маркировки, но принцип тот же.
Видео «Правильно расшифровываем элементы цепи в автомобиле»
Подробнее об этом вопросе сказано на видео ниже (автор видео — MR. BORODA).
Загрузка …
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (50.00%)
Нет (50.00%)
Как читать электронные схемы?
О том, как читать принципиальные схемы я уже рассказывал в первой части. Теперь хотелось бы раскрыть данную тему более полно, чтобы даже у новичка в электронике не возникало вопросов. Итак, поехали. Начнём с электрических соединений.
Не секрет, что в схеме какая-либо радиодеталь, например микросхема может соединяться огромным количеством проводников с другими элементами схемы. Для того чтобы высвободить место на принципиальной схеме и убрать «повторяющиеся соединительные линии» их объединяют в своеобразный «виртуальный» жгут — обозначают групповую линию связи. На схемах групповая линия связи
обозначается следующим образом.Вот взгляните на пример.
Как видим, такая групповая линия имеет большую толщину, чем другие проводники в схеме.
Чтобы не запутаться, куда какие проводники идут, их нумеруют.
На рисунке я отметил соединительный провод под номером 8. Он соединяет 30 вывод микросхемы DD2 и 8 контакт разъёма XP5. Кроме этого, обратите внимание, куда идёт 4 провод. У разъёма XP5 он соединяется не со 2 контактом разъёма, а с 1, поэтому и указан с правой стороны соединительного проводника. Ко 2-му же контакту разъёма XP5 подключается 5 проводник, который идёт от 33 вывода микросхемы DD2. Отмечу, что соединительные проводники под разными номерами электрически между собой не связаны, и на реальной печатной плате могут быть разнесены по разным частям платы.
Электронная начинка многих приборов состоит из блоков. А, следовательно, для их соединения применяются разъёмные соединения. Вот так на схемах обозначаются разъёмные соединения.
XP1 — это вилка (он же «Папа»), XS1 — это розетка (она же «Мама»). Всё вместе это «Папа-Мама» или разъём X1 (X2).
Также в электронных устройствах могут быть механически связанные элементы. Поясню, о чём идёт речь.
Например, есть переменные резисторы, в которые встроен выключатель. Об одном из таких я рассказывал в статье про переменные резисторы. Вот так они обозначаются на принципиальной схеме. Где SA1 — выключатель, а R1 — переменный резистор. Пунктирная линия указывает на механическую связь этих элементов.
Ранее такие переменные резисторы очень часто применялись в портативных радиоприёмниках. При повороте ручки регулятора громкости (нашего переменного резистора) сначала замыкались контакты встроенного выключателя. Таким образом, мы включали приёмник и сразу той же ручкой регулировали громкость. Отмечу, что электрического контакта переменный резистор и выключатель не имеют. Они лишь связаны механически.
Такая же ситуация обстоит и с электромагнитными реле. Сама обмотка реле и его контакты не имеют электрического соединения, но механически они связаны. Подаём ток на обмотку реле — контакты замыкаются или размыкаются.
Так как управляющая часть (обмотка реле) и исполнительная (контакты реле) могут быть разнесены на принципиальной схеме, то их связь обозначают пунктирной линией. Иногда пунктирную линию вообще не рисуют, а у контактов просто указывают принадлежность к реле (K1. 1) и номер контактной группы (К1.
Ещё довольно наглядный пример — это регулятор громкости стереоусилителя. Для регулировки громкости требуется два переменных резистора. Но регулировать громкость в каждом канале по отдельности нецелесообразно. Поэтому применяются сдвоенные переменные резисторы, где два переменных резистора имеют один регулирующий вал. Вот пример из реальной схемы.
На рисунке я выделил красным две параллельные линии — именно они указывают на механическую связь этих резисторов, а именно на то, что у них один общий регулирующий вал. Возможно, вы уже заметили, что эти резисторы имеют особое позиционное обозначение R4.1 и R4.2. Где R4 — это резистор и его порядковый номер в схеме, а 1 и 2 указывают на секции этого сдвоенного резистора.
Также механическая связь двух и более переменных резисторов может указываться пунктирной линией, а не двумя сплошными.
Отмечу, что электрически эти переменные резисторы не имеют контакта между собой. Их выводы могут быть соединены только в схеме.
Не секрет, что многие узлы радиоаппаратуры чувствительны к воздействию внешних или «соседствующих» электромагнитных полей. Особенно это актуально в приёмопередающей аппаратуре. Чтобы защитить такие узлы от воздействия нежелательных электромагнитных воздействий их помещают в экран, экранируют. Как правило, экран соединяют с общим проводом схемы. На схемах это отображается вот таким образом.
Здесь экранируется контур 1T1, а сам экран изображается штрих-пунктирной линией, который соединён с общим проводом. Экранирующим материалом может быть алюминий, металлический корпус, фольга, медная пластина и т.д.
А вот таким образом обозначают экранированные линии связи. На рисунке в правом нижнем углу показана группа из трёх экранированных проводников.
Похожим образом обозначается и коаксиальный кабель. Вот взгляните на его обозначение.
В реальности экранированый провод (коаксиальный) представляет собой проводник в изоляции, который снаружи покрыт или обмотан экраном из проводящего материала. Это может быть медная оплётка или покрытие из фольги. Экран, как правило, соединяют с общим проводом и тем самым отводят электромагнитные помехи и наводки.
Повторяющиеся элементы.
Бывают нередкие случаи, когда в электронном устройстве применяются абсолютно одинаковые элементы и загромождать ими принципиальную схему нецелесообразно. Вот, взгляните на такой пример.
Здесь мы видим, что в схеме присутствуют одинаковые по номиналу и мощности резисторы R8 — R15. Всего 8 штук. Каждый из них соединяет соответствующий вывод микросхемы и четырёхразрядный семисегментный индикатор. Чтобы не указывать эти повторяющиеся резисторы на схеме их просто заменили жирными точками.
Ещё один пример. Схема кроссовера (фильтра) для акустической колонки. Обратите внимание на то, как вместо трёх одинаковых конденсаторов C1 — C3 на схеме указан лишь один конденсатор, а рядом отмечено количество этих конденсаторов. Как видно из схемы, данные конденсаторы необходимо соединить параллельно, чтобы получить общую ёмкость 3 мкФ.
Аналогично и с конденсаторами C6 — C15 (10 мкФ) и C16 — C18 (11,7 мкФ). Их необходимо соединить параллельно и установить на место обозначенных конденсаторов.
Следует отметить, что правила обозначения радиодеталей и элементов на схемах в зарубежной документации несколько иные. Но, человеку, получившему хотя бы базовые знания по данной теме разобраться в них будет гораздо проще.
Назад
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
Обозначение полевого транзистора на схемах.
Как соединять динамики?
Обозначение выключателей и розеток на чертежах
Мы уже много раз говорили о том, как важно правильно составить схему электроснабжения перед проведением ремонтных работ по бытовой электрике, с этого все и следует начинать. На схемах показаны основные электрические узлы — вводная линия, счетчик электроэнергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, элементы освещения. Чтобы хотя бы мало-мальски в ней разобраться, нужно знать, каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам немного узнать об этом.
Многие люди начинают ремонтные работы в строящемся доме или только что приобретенной квартире с приглашения специалиста для помощи в составлении схемы. Все, что вам нужно сделать, это подробно рассказать, где вы планируете размещать крупногабаритную мебель и бытовые электроприборы. И задача профессионала — схематично отобразить все это с указанием места установки выключателей и розеток на плане. Такой чертеж поможет вам четко определить количество необходимых материалов и рационально спланировать порядок проведения электромонтажных работ.
Мы не будем говорить о сложных электрических элементах, таких как переключатели, реле, тиристоры, симисторы, двигатели. Для бытовых электрических систем в этом нет необходимости. Наша основная задача научиться распознавать обозначения бытовых выключателей и розеток на схематических чертежах.
Условное обозначение электротехнических элементов выполняют с помощью графических символов — треугольников, окружностей, прямоугольников, линий и т.п.
Обозначение розетки
Розетка — коммутационное устройство, входящее в состав штекерного соединения, работает в паре с вилкой, предназначено для подключения электроприборов к сети.
Обозначение розеток на чертежах выполняют полукругом, от выпуклой части которого отходит одна или несколько линий в зависимости от типа коммутационного аппарата.
На видео показаны основные условные обозначения электрооборудования:
Розетки по способу установки бывают:
- Наружный (для открытой проводки).
Их монтируют на поверхность стены. Они обозначаются пустым полукругом, внутри которого нет дополнительных черточек.
- Внутренний (для скрытой проводки). Они крепятся внутри стены, для этого нужно сделать отверстие и вставить в него специальную розетку, по форме напоминающую неглубокий стакан. На схематическом изображении таких коммутационных аппаратов полукруг внутри имеет линию по центру.
часто используются в бытовых сетях. Представляют собой моноблок, в котором имеется два штекерных разъема (то есть к ним можно подключить две вилки от двух разных электроприборов) и одно монтажное место (установка производится в одну розетку). Обозначение двойной розетки на электрической схеме выглядит как полукруг с двумя черточками на внешней выпуклой стороне:
В современных бытовых сетях все чаще используются розетки с заземлением; они гарантируют длительную надежную работу электроприборов и безопасность людей в условиях поражения электрическим током.
Эти устройства отличаются от обычных тем, что имеют третий контакт, к которому подключается заземляющий провод.
Этот провод идет на общий распределительный щит, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме следующее:
Как видите, заземление обозначено горизонтальной линией, которая по касательной примыкает к выпуклой части полукруга.
В современном доме уже не редкость использование не однофазной электрической сети, а трехфазной. Некоторым потребителям электроэнергии требуется именно напряжение 380 В (отопительные котлы, водонагреватели, электроплиты). Для их подключения используются трехполюсные розетки с защитным заземлением. Коммутационные устройства этого типа имеют пять контактов – трехфазный, один нулевой и еще один для защитного заземления. Трехполюсная розетка обозначается тремя черточками снаружи полукруга:
А вот так выглядят обозначения двойных розеток с защитным заземлением:
Иногда можно увидеть обозначение розетки, которая имеет внутри полукруг, полностью закрашенный черным цветом. Это означает, что коммутационный аппарат влагостойкий, он оснащен защитным кожухом, что исключает возможность попадания влаги или пыли в розетку. Степень защиты таких элементов маркируется специальными символами:
- Две английские буквы IP обозначают само понятие, что сокет имеет определенный уровень защиты.
- Далее следуют две цифры, первая из которых указывает на степень защиты от пыли, вторая — от влаги.
На схеме розетки со степенью защиты IP 44-55 выглядят так:
Если они имеют контакт защитного заземления, то соответственно добавляется горизонтальная линия:
Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:
Выключатель Обозначение
Выключатель — коммутационное устройство, предназначенное для управления осветительными приборами в доме. Во время его включения-выключения электрическая цепь замыкается или размыкается. Соответственно при включенном выключателе на светильник подается напряжение по замкнутой цепи, и он загорается. И наоборот, если выключатель выключен, электрическая цепь разорвана, напряжение не доходит до лампочки, и она не загорается.
Обозначение выключателей на чертежах выполняется кружком с прочерком вверху:
Как видите, у черточки в конце еще есть небольшой крючок. Это означает, что коммутационное устройство является одноклавишным. Обозначение двухкнопочного и трехкнопочного выключателей соответственно будет иметь два и три крючка:
Как и розетки, выключатели могут быть внешними и внутренними. Все вышеперечисленные обозначения относятся к устройствам для открытой (или наружной) установки, то есть когда они монтируются на поверхность стены.
Выключатель скрытого монтажа (или внутренний) на схеме обозначается так же, только крючками, направленными в обе стороны:
Выключатели, предназначенные для наружной установки или в помещениях с повышенной влажностью, имеют определенную степень защиты, которая маркируется так же, как и для розеток — IP 44-55. На схемах такие выключатели изображаются кружком, залитым внутри черным цветом:
Иногда на схеме можно увидеть изображение выключателя, где линии с крючками направлены в две противоположные стороны от круга, как бы в зеркальном отображении. Таким образом, обозначается коммутатор или, как его называют по-другому, проходной коммутатор.
Данные коммутационные устройства подключаются по специальной схеме и позволяют управлять одним и тем же осветительным прибором из разных мест (их использование очень удобно в длинных коридорах, на лестничных клетках).
Также могут быть двухклавишными или трехклавишными:
Обозначение блока
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок выключателя-розетки. Его использование очень выгодно. Во-первых, это экономит немного места. А во-вторых, нет необходимости делать пазы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и к розетке, и к выключателю, укладываются в одну штробу). Эти блоки устроены по-разному.
Наглядно про блоки в следующем видео:
Обозначение розеток и выключателей, объединенных в один блок, выглядит на схеме значительно сложнее:
- Блок скрытого монтажа с одним выключателем и одной розеткой.
- Блок скрытого монтажа с одним выключателем и одной розеткой с защитным заземлением.
- Блок скрытого монтажа, состоящий из двух выключателей и розетки с защитным заземлением.
- Блок скрытого монтажа, состоящий из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти образы не нужно учить наизусть, главное понять их. А хороший, грамотно составленный чертеж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Обозначение компонентов на электрической схеме Стоковое Изображение от ©kira2517 #99262252
Обозначение компонентов на электрической схеме Стоковое изображение от ©kira2517 #99262252Изображения
ВидеоРедакцииМузыка и звуковые эффектыИнструменты
ПредприятиеЦеныВсе изображения
ВойтиРегистрация
Образец
Чтобы загрузить это изображение,
создайте учетную запись Уже есть учетная запись? Войти
Я согласен с Пользовательским соглашениемПолучать рассылку новостей и спецпредложений
Обозначение компонентов на электрической схеме в векторном формате eps10
— Вектор от kira2517 План ландшафтного дизайна и услуги по уходу, осветительные лампы и система полива, садовая мебель и водные объектыЧайный напиток Производство цветной анимации значка. Рост чая на плантациях и сборе, выращивании и сортировке, ароматизации и упаковке. Анимация цветной иконки добычи щебня. Тяжелая техника и экскаватор, самосвал и железнодорожный вагон, каменное шахтное оборудование, анимация значка цвета для ухода за пожилыми людьми. Игра в гольф и шахматы, упражнения по плаванию и тренировки Пожилой дедушка и бабушка Ремонт дома Занятие цветной анимацией значка. Раковина и ванна, дверь гаража и мебель, смеситель для кухни и ванной, ремонт дома, сказочная история, средневековая книга, цветная анимация значка. Замок и рыцарская броня, сказочный персонаж мага и ведьмы, волшебное зеркало и стеклянная сфера, дракон и король. изолированные на белом фоне Средневековая цветная анимация значка. Средневековый замок и витраж, рыцарский шлем и щит, свеча и факел, карта и катапультаРабота по замене крыши, анимация цвета иконки. Замена металлических и деревянных крыш, установка солнечных панелей и световых люков, вентиляция и ремонт, анимация цветных значков очистки воды.
Фильтр и очистное оборудование, бутылка и чашка, океанская и морская вода, обновление мира и аквариум, проблема глобального потепления, цветная анимация значка. Кислотные дожди и лесные пожары, таяние ледников и вырубка лесов, наводнения и засухи, потепление, анимация значков искусства из смолы. Химическая жидкость и порошок, скотч и контейнер, перчатки и защитная маска для лица для смолы ArtGolf Sportive Game On Playground color icon animation. Мяч и клюшки в сумке, цифровой гаджет Caddy и GPS, награда за кубок и счет, перчатки и солнцезащитные очки Аксессуары для игроков в гольф. Мучная фабрика. Производство черной линии анимации. Пшеничная и овсяная, ячменная и рисовая мука для выпечки кондитерских изделий
Usage Information
Вы можете использовать это бесплатное векторное изображение «Обозначение компонентов на электрической схеме» в личных и коммерческих целях согласно Стандартной или Расширенной лицензии. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий.
