Устройство и принцип работы карбюратора «Озон» ВАЗ 2107

Карбюратор «Озон», устанавливаемый на автомобили ВАЗ 2107, представляет собой двухкамерный эмульсионный карбюратор. Он был разработан в 1979 году на основе итальянского карбюратора Weber, но имеет ряд конструктивных улучшений.

Основные особенности карбюратора «Озон»:

• Две основные дозирующие системы
• Сбалансированная поплавковая камера
• Экономайзер во второй камере
• Автономная система холостого хода с электромагнитным клапаном
• Механический привод воздушной заслонки первой камеры

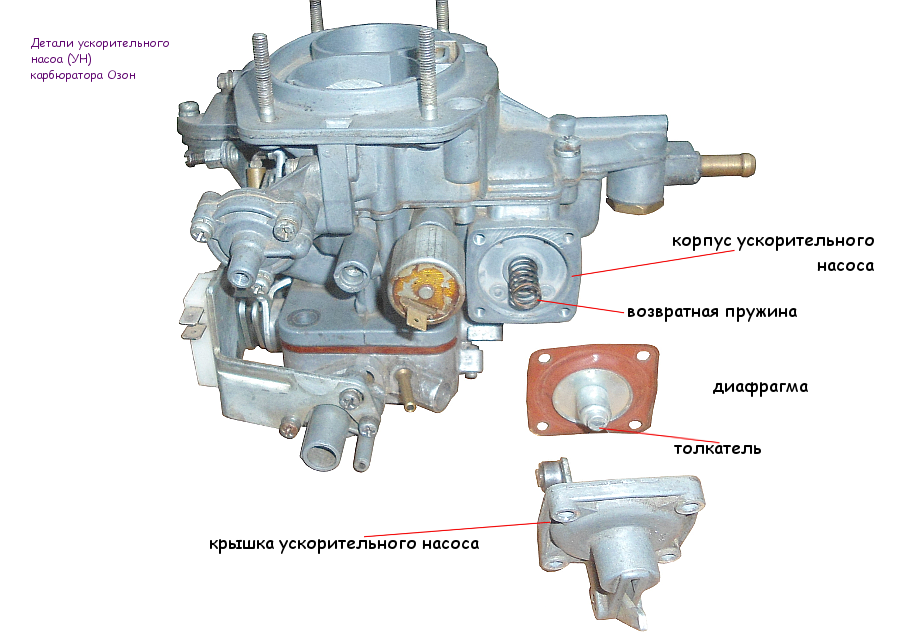

• Ускорительный насос в первой камере
• Пневмопривод дроссельной заслонки второй камеры

Принцип работы карбюратора «Озон» заключается в следующем:

1. Топливо через сетчатый фильтр и игольчатый клапан поступает в поплавковую камеру.
2. Из поплавковой камеры бензин через главные топливные жиклеры подается в первую и вторую камеры.
3. В эмульсионных колодцах бензин смешивается с воздухом.
4. Готовая топливная смесь через распылители поступает в диффузоры камер.
5. На холостом ходу подача смеси регулируется системой холостого хода.
6. При резком открытии дросселя дополнительное обогащение обеспечивает ускорительный насос.
7. На режимах полной мощности работает экономайзер, обогащающий смесь.

Основные неисправности карбюратора «Озон» ВАЗ 2107

Наиболее распространенные проблемы с карбюратором «Озон» на ВАЗ 2107:

• Засорение жиклеров и каналов
• Нарушение регулировки уровня топлива в поплавковой камере
• Износ игольчатого клапана
• Нарушение герметичности поплавковой камеры
• Неисправность ускорительного насоса
• Нарушение регулировки холостого хода
• Подсос воздуха через неплотности

При возникновении этих неисправностей наблюдается нестабильная работа двигателя, повышенный расход топлива, затрудненный запуск и другие проблемы.

Как самостоятельно отрегулировать карбюратор «Озон» на ВАЗ 2107

Регулировка карбюратора «Озон» включает несколько этапов:

1. Подготовка к регулировке

Перед началом работ необходимо:

• Прогреть двигатель до рабочей температуры
• Проверить и при необходимости отрегулировать зазоры клапанов
• Проверить исправность системы зажигания
• Очистить воздушный фильтр

2. Регулировка уровня топлива в поплавковой камере

Правильный уровень топлива критически важен для работы карбюратора. Для его регулировки:

1. Снимите крышку карбюратора
2. Проверьте расстояние от поплавка до прокладки — оно должно составлять 7 мм при закрытом клапане
3. При необходимости подогните язычок поплавка
4. Проверьте свободный ход поплавка — он должен быть 1-2 мм

3. Регулировка холостого хода

Для настройки оборотов холостого хода:

1. Заверните до упора винт качества смеси
2. Винтом количества смеси установите обороты 800-900 об/мин
3. Медленно выворачивая винт качества, добейтесь максимальных оборотов
4. Винтом количества уменьшите обороты до 800-850 об/мин

4. Регулировка пускового устройства

Для правильного запуска холодного двигателя важно отрегулировать пусковое устройство:

1. Полностью закройте воздушную заслонку
2. Проверьте зазор между кромкой дросселя и стенкой смесительной камеры — он должен быть 0,8-1 мм
3. При необходимости отрегулируйте зазор винтом на тяге

Обслуживание карбюратора «Озон» ВАЗ 2107

Для поддержания карбюратора в исправном состоянии необходимо регулярно проводить его обслуживание:

• Каждые 10 000 км промывать поплавковую камеру
• Каждые 20 000 км очищать жиклеры и каналы
• Раз в год проверять состояние прокладок и диафрагм
• При каждом ТО проверять работу ускорительного насоса
• Своевременно менять воздушный и топливный фильтры

Регулярное обслуживание позволит избежать большинства неисправностей и обеспечит стабильную работу карбюратора.

Тюнинг карбюратора «Озон» для повышения мощности ВАЗ 2107

Для увеличения мощности двигателя ВАЗ 2107 можно провести несложный тюнинг карбюратора «Озон»:

• Установка более производительных жиклеров
• Доработка диффузоров для увеличения наполнения цилиндров
• Установка регулируемого экономайзера
• Замена распылителей на более эффективные
• Установка механического ускорительного насоса

Однако следует помнить, что любой тюнинг требует последующей тщательной настройки карбюратора.

Сравнение карбюратора «Озон» с другими моделями для ВАЗ 2107

Помимо «Озона» на ВАЗ 2107 устанавливались и другие модели карбюраторов:

Модель	Преимущества	Недостатки
«Озон»	— Хорошая экономичность — Стабильная работа — Простота обслуживания	— Сложность тонкой настройки — Чувствительность к качеству топлива
ДААЗ 2107	— Более современная конструкция — Улучшенная динамика	— Выше расход топлива — Дороже в обслуживании
Солекс	— Высокая ремонтопригодность — Хорошие динамические характеристики	— Сложная конструкция — Требует частой регулировки

Выбор конкретной модели зависит от предпочтений владельца и состояния автомобиля.

Часто задаваемые вопросы о карбюраторе «Озон» ВАЗ 2107

Как часто нужно регулировать карбюратор «Озон».

Рекомендуется проводить регулировку карбюратора каждые 10-15 тысяч километров пробега или при появлении признаков нестабильной работы двигателя.

Можно ли промывать карбюратор «Озон» без снятия с двигателя.

Частичную промывку можно провести без демонтажа, но для полной очистки карбюратор лучше снять. Это позволит тщательно промыть все каналы и жиклеры.

Какие инструменты нужны для регулировки карбюратора «Озон».

Для базовой регулировки понадобятся:

• Отвертки
• Набор ключей
• Тахометр
• Газоанализатор (желательно)

Влияет ли качество бензина на работу карбюратора «Озон».

Да, карбюратор «Озон» чувствителен к качеству топлива. Использование некачественного бензина может привести к засорению жиклеров и нарушению работы карбюратора.

Правильная настройка и своевременное обслуживание карбюратора «Озон» позволят обеспечить стабильную и экономичную работу двигателя ВАЗ 2107. При возникновении сложностей лучше обратиться к специалисту, чтобы избежать ошибок при регулировке.

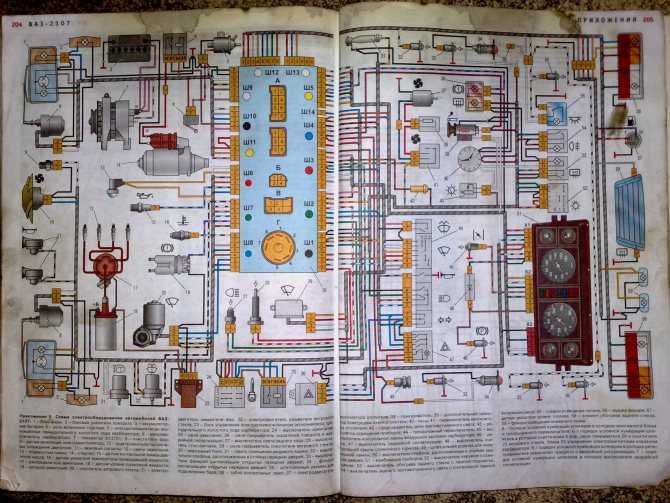

Поиск неисправностей в электрооборудовании Ваз 2107, Ваз 2105, Ваз 2104

Автолюбителю

Неисправности электрооборудования автомобиля лада 2107, проверка приборов ваз 2104, ваз 2105, ваз 2107. Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107. Указатель температуры охлаждающей жидкости Когда стрелка указателя находится постоянно в начале шкалы, то при включенном зажигании ваз 2107 отсоедините провод от датчика указателя и соедините наконечник провода с массой. Схема соединений комбинации приборов ваз 2107 (вид сзади): 1 — указатель уровня топлива с контрольной лампой резерва; 2 — лампа освещения комбинации приборов; 3 — спидометр; 4 — контрольная лампа воздушной заслонки карбюратора; 5 — контрольная лампа указателей поворота; 6 — контрольная лампа разряда аккумуляторной батареи; 7 — тахометр; 8 — эконометр; 9 — указатель температуры охлаждающей жидкости; 10 — контрольная лампа давления масла; 11 — контрольная лампа стояночного тормоза; 12 — контрольная лампа дальнего света фар; 13 — контрольная лампа наружного освещения; 14 — вольтметр; А — схема условной нумерации штекеров в колодках комбинации приборов Если стрелка отклоняется, то неисправен датчик и его необходимо заменить, а если не отклоняется, то снимите щиток приборов и при включенном зажигании соедините с массой штекер «6» красной колодки комбинации приборов, к которому подходит зеленый провод с белой полоской. Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик с комбинацией приборов. Если стрелка не отклоняется, то замените комбинацию приборов ваз 2105. Когда стрелка указателя постоянно находится в красной зоне, то при включенном зажигании отсоедините провод от датчика. При неисправном датчике стрелка должна вернуться к началу шкалы. Если же она остается в красной зоне, то или провод замкнут на массу, или поврежден прибор. Исправность прибора можно проверить, отсоединив зеленый провод с белой полоской от комбинации приборов ваз 2104, ваз 2105, ваз 2107. При включенном зажигании стрелка должна находиться в начале шкалы. Указатель уровня топлива Методика проверки аналогична описанной выше. При этом надо иметь в виду, что к штекеру «W» датчика указателя присоединяется провод, идущий к контрольной лампе резерва топлива, а к штекеру «Т» — провод, идущий к самому указателю. Если стрелка указателя находится постоянно в начале шкалы и не отклоняется после замыкания с массой наконечника провода лада классика, отсоединенного от штекера «Т» датчика, то проверьте прибор. Для этого снимите щиток приборов и при включенном зажигании соедините с массой штекер «1» белой колодки комбинации приборов, к которому подходит розовый провод с белой полоской. У исправного прибора стрелка должна отклониться до конца шкалы. Когда стрелка указателя постоянно находится в конце шкалы, то исправность прибора можно проверить, отсоединив от комбинации приборов белую колодку проводов и соединив с «плюсом» аккумуляторной батареи штекер «4» белой колодки комбинации приборов ваз 2104. В этом случае у исправного прибора стрелка должна находиться в начале шкалы. Указатель давления масла Методика проверки аналогична описанной выше. При поиске неисправности следует соединять с массой или отсоединять от прибора серый провод с белыми полосками, идущий к датчику. Схема электрооборудования Управление пневмоклапаном карбюратора Контрольные приборы Снятие комбинации приборов Поиск неисправностей в электрооборудовании Неисправности контрольных приборов Проверка приборов Проверка датчиков контрольных приборов Схемы и приборы Генератор Стартер Система зажигания Освещение и сигнализация Очиститель стекла и фар Электродвигатели Аккумуляторная батарея ВАЗ / 2104, 2105, 2107 / ремонт / электрооборудование / схемы и приборы / Поиск неисправностей в электрооборудовании

Устройство и регулировка карбюратора ОЗОН ВАЗ 2107

Содержание

• Устройство карбюратора Озон и принцип работы
• Регулировка и обслуживание
• Регулировка карбюратора Озон 2107
• Принцип работы карбюратора карбюраторов «Озон»
• Видео — Регулировка карбюратора Озон своими руками
• Как отрегулировать карбюратор ваз 2107 самостоятельно
• Устройство карбюратора ваз 2107 (схема)
• Настройка карбюратора ВАЗ 2107
• Проверка состояния сетчатого фильтра
• Настройка карбюратора ВАЗ 2107 — поплавковая камера
• Настройка пусковой установки
• Настройка холостого хода на ВАЗ 2107
1 устанавливался на отечественные автомобили.

Системы подачи топлива данного типа выпускались в трех модификациях:

• Пузырьковая;
• Игла;
• Плавающий механизм.

Первые два вида практически не используются, их производство прекращено. На автомобилях марок 2107, 2105 устанавливался озоновый карбюратор, устройство которого получило широкое распространение. Модификация заменила итальянское изобретение «Вебер». На Волжском автозаводе озоновый карбюратор получил модификации, за счет которых получили прибавку мощности, более стабильную работу. Карбюратор DAAZ OZONE, предшественником которого он является, более технологичен и устанавливался на автомобили разных семейств.

Устройство карбюратора озонатор и принцип работы

Автомобили семейства ВАЗ, оснащенные карбюраторами-озонаторами, имели больше преимуществ перед своими предшественниками. Отличие заключалось в более прочном корпусе, в котором были установлены внутренние элементы системы, дабы исключить последствия температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельной заслонки): 1 — корпус дроссельной заслонки; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — загрузочное устройство; 7 — рычаг управления трехрычажным воздушным амортизатором; 8 — телескопическая штанга; 9- рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две основные системы учета топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы межкамерного взаимодействия;
• Воздушная заслонка в первой камере приводится в действие тросом передачи;
• Пневматический клапан открытия второй камеры позволяет ей работать только после определенных нагрузок двигателя;
• Ускорительный насос позволяет подавать богатую смесь при сильном нажатии на педаль акселератора.

В автомобилях используется озоновый карбюратор, устройство которого позволяет эксплуатировать автомобиль в тяжелых условиях. Ремонт, регулировка карбюратора озон 2107 позволяет регулировать качество и количество топлива, а более крупные форсунки способствуют работе с топливом более низкого качества.

Схема режимов мощности экономостата и экономайзера карбюратора: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный жиклер экономостат с трубкой; 4 — главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подачи вакуума; 7 — диафрагма экономайзера; 8 — кран шаровой; 9- топливный жиклер экономайзера; топливный канал 10; 11 — воздушная заслонка; 12 — главные воздушные жиклеры; 13 — нагнетательная трубка экономостата.

Конструкция карбюратора OZONE позволяет максимально эффективно использовать возможности вашего автомобиля. Принцип работы основан на ряде систем, каждая из которых взаимосвязана, имеет важное значение в системе. Карбюратор ОЗОН устройство которого состоит из важнейших деталей:

• Поплавковая камера дополнительно заполняется топливом через игольчатый клапан, предварительно профильтрованным через специальную сетку;
• Бензин поступает в рабочие камеры через жиклеры, соединяющие поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с подсосом воздуха через воздушные форсунки.
• Неактивные каналы заблокированы электромагнитным клапаном;
• Для работы автомобиля в режиме ХХ топливо поступает через жиклеры в отсеки первой камеры, где поступает в топливопровод;
• Обогащение смеси осуществляется экономайзером, включаемым в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в виде шара, работает за счет собственного веса при протекании бензина через клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем необходимо соблюдать график технического обслуживания. Перед регулировкой карбюратора озон на автомобилях марки 2107 необходимо выявить неисправный узел, промыть, разбирать ремонтопригодные узлы не нужно. Промыть систему в домашних условиях несложно, важно соблюдать последовательность действий.

1. Ремонт и настройка карбюратора озон 2107 начинается с его разборки, отключения всех систем подачи. Необходимо отсоединить привод дроссельной заслонки, подачу охлаждающей жидкости и топливный шланг.
2. Очистить и промыть карбюратор ВАЗ модификации с озоном снаружи, осмотреть на наличие механических повреждений.
3. Очистите сетчатый фильтр и стартер сжатым воздухом низкого давления.
4. Система флотации очищена от сажи и видимых отложений. Важно понимать, что старую накипь будет сложно очистить, а также она может попасть в отверстия жиклера и нарушить работу системы.
5. Промывка и регулировка триггера, воздушных форсунок, системы XX.
6. Настраиваем узлы карбюратора, собираем и устанавливаем устройство до регулировки, которое в последующем настраивается на прогретый двигатель.

Тюнинг и тюнинг проводятся по заданной последовательности с помощью винтов, согласно желаемому расходу топлива, динамическим характеристикам автомобиля. Техническое состояние полностью соответствует ходовым качествам, комфорту при управлении автомобилем.

Регулировка карбюратора Озон 2107

Функциональным назначением карбюратора вообще и модели Озон, устанавливаемой на ВАЗ седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная подача ее в камеру сгорания двигателя блок питания цилиндров. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, является достаточно важной функцией, определяющей оптимальные режимы работы автомобильного двигателя и его длительные межремонтные и эксплуатационные периоды.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом для оснащения автомобилей Волжского автомобильного завода седьмой модели. Эта модель карбюратора, разработанная в 1979 году, основана на продукте Weber, разработанном итальянскими автопроизводителями. Однако по сравнению с ним у Озона значительно улучшены такие важные эксплуатационные показатели, как экономичность и минимизация уровня токсичности выбрасываемых в атмосферу газов.

Итак, карбюратор эмульсионный Озон представляет собой двухкамерное изделие, отличающееся следующими конструктивными особенностями:

Наличие двух основных дозирующих систем.

Отличный баланс поплавковой камеры (поз. 2).

Оснастить вторую камеру экономайзером (устройством обогащения).

Наличие межкамерных переходных систем и автономной системы холостого хода с электромагнитным клапаном.

Обеспечение воздушной заслонки первой камеры механической системой управления с тросовым приводом.

Оснастить первую камеру ускорительным насосом (поз.13) с распылителем.

Наличие устройства удаления газов.

Оснастить изделие пневмоприводом (поз.39) заслонки (дросселя) второй камеры.

Оборудование с устройством, открывающим заслонку в момент пуска двигателя, имеющее диафрагму.

Наличие аксессуара, определяющего выбор разрежения, возникающего в процессе управления регулятором опережения зажигания.

Элементы конструкции карбюратора Озон заключены в прочный металлический кожух, отличающийся повышенным уровнем прочности, что сводит к минимуму влияние деформационных воздействий, температурных колебаний и механических повреждений.

Солидный диаметр топливных жиклеров обеспечивает стабильную работу изделия даже при использовании некачественного топлива и в тяжелых условиях эксплуатации. Одним из основных конструктивных недостатков карбюратора Озон является отсутствие экономайзера на режимах мощности, что приводит к плохим динамическим характеристикам и низкому КПД.

Принцип работы карбюраторов «Озон»

Принцип работы карбюратора производства Димитровградского автомобильного завода (ДААЗ) можно описать следующим образом:

Устройство подачи топлива обеспечивает его подачу (топлива) через фильтр сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры заполняются топливом из поплавковой камеры через главные топливные жиклеры. В колодцах и эмульсионных трубах бензин смешивается с воздухом от соответствующих насосов. Подготовленная топливная смесь (эмульсия) через форсунки поступает в диффузоры.

После пуска силового агрегата канал «холостого хода» перекрывается запорным электромагнитным клапаном.

В режиме «холостой ход» бензин забирается из первой камеры и далее подается через форсунку, соединенную с электромагнитным затвором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры бензин смешивается с воздухом. Затем горючая смесь поступает в трубу.

В момент частичного открытия дроссельных заслонок топливовоздушная смесь поступает в камеры (через отверстия переходной системы).

Топливная смесь, проходя через экономайзер, поступает в распылитель из поплавковой камеры. В режиме полной мощности устройство обогащает эмульсию.

Шаровой кран ускорительного насоса открывается в момент заполнения топливной смесью. Клапан закрывается (под собственным весом) при прекращении подачи топлива.

Видео — Регулировка карбюратора Озон своими руками

Работы по регулировке карбюратора Озон проводятся не только в случае его (карбюратора) неисправности, но и в случае проведения ремонтных мероприятий, связанных с заменой некоторых элементов этого сборка. Рассмотрим подробнее перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дросселя) второй камеры требует регулировки пневмопривода.

После замены элементов загрузочного устройства оно настроено.

Причины постановки системы «холостой ход» наряду с нарушениями работы силового агрегата подготавливают автомобиль к техническому осмотру.

Замена поплавкового или игольчатого клапана требует регулировки уровня топлива в камере (поплавка).

Как отрегулировать карбюратор ваз 2107 самостоятельно

Автомобиль ВАЗ 2107 – один из самых распространенных представителей отечественной «классики». Хотя эти седаны больше не производятся, они активно используются большим количеством автомобилистов. Настройка карбюратора ВАЗ 2107 – один из самых актуальных вопросов для каждого владельца такого автомобиля.

Стоит отметить, что в автомобилях применяются мембранные, поплавковые и барботерные игольчатые карбюраторы. В нашей статье мы поговорим о том, как отрегулировать поплавковый карбюратор ВАЗ 2107 от производителя «ОЗОН».

Устройство карбюратора ВАЗ 2107 (схема)

Во-первых, хотелось бы подчеркнуть, что отдельные варианты карбюраторов могут существенно отличаться друг от друга, так как применяются только на определенных автомобилях. В нашем случае ситуация выглядит так:

• ДААЗ версии 2107-1107010 применяется исключительно на моделях ВАЗ 2105-2107.
• Исполнение ДААЗ 2107-1107010-10 устанавливается на двигатели ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, не имеющие вакуум-корректора.
• ДААЗ исполнение 2107-1107010-20 применяется исключительно в двигателях последних моделей ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ваз 2107 выглядит так:

• поплавковая камера;
• автономная система холостого хода;
• система дозирования;
• двухкамерная переходная система;
• Клапан отключения холостого хода;
• дроссельная заслонка;
• отделение картерных газов;
• экономист

Более подробная информация вам просто не нужна, так как для тюнинга карбюратора ВАЗ 2107 она не пригодится. Карбюратор этого автомобиля включает в себя следующие устройства, обеспечивающие, а также распределяющие горючую смесь:

1. Поддержка запуска и прогрева двигателя.
2. Система Econostat.
3. Подставка для стабильного уровня бензина.
4. Ускорительный насос.
5. Поддержка холостого хода двигателя.
6. Основная дозирующая камера, в которой расположены топливный и воздушный жиклер, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Перед чисткой карбюратора ВАЗ 2107 и последующей его регулировкой необходимо четко понимать, что разбирать нормально выполняющие свои функции элементы не нужно. В частности, вы должны быть очень осторожны с системой дозирования.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в следующей последовательности:

1. Сначала промойте и очистите снаружи элементы карбюратора.
2. Далее необходимо проверить все элементы на наличие видимых дефектов.
3. Также очень важно удалять из фильтра различные загрязнения.
4. Затем промойте поплавковую камеру.
5. Обязательно очистите воздушные форсунки.
6. В конце регулируется поплавковая камера карбюратора ваз 2107, а также пусковой механизм и холостой ход.

Хотим подчеркнуть, что для данного вида работ нет необходимости разбирать карбюратор. Кроме того, нужно понимать, что все элементы имеют функцию самоочистки, и внутрь не попадает пыль и грязь.

Рекомендуется проверять сетчатый фильтр через каждые 60 тысяч пройденных километров. Он расположен недалеко от входа во флотационную камеру.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом подкачкой. Это закроет обратный клапан, после чего вам нужно будет сдвинуть верхнюю часть фильтра, разобрать клапан и очистить его растворителем. Для достижения наилучших результатов также рекомендуется использовать сжатый воздух для продувки клапана.

Это интересно: Замена масла в двигателе Лада Веста

Если вы решили отрегулировать карбюратор ВАЗ 2107 в связи с тем, что двигатель стал работать нестабильно, рекомендуем в первую очередь проверить сетчатый фильтр. Проблемы часто возникают из-за проблем с подачей топлива, которые могут быть вызваны забитым фильтром.

Не используйте ткань для очистки дна поплавковой камеры. Это приведет к образованию волокон на дне, которые забьют форсунки карбюратора. Для очистки используется резиновая груша, а также сжатый воздух.

Груша также используется для проверки герметичности иглы замка, так как давление, возникающее при сдавливании этого предмета руками, примерно соответствует давлению бензонасоса. При установке крышки карбюратора необходимо проверить, установлены ли поплавки вверх. Во время установки будет ощущаться значительное давление. В этот момент следует прислушаться к карбюратору ВАЗ 2107, так как недопустимы подсосы воздуха. Если вы заметите минимальную утечку, вам придется заменить корпус клапана, а также иглу.

Настройка карбюратора ВАЗ 2107 — поплавковая камера

Для регулировки поплавковой камеры выполните следующие действия:

1. Проверьте положение поплавка и убедитесь, что скоба его крепления не перекошена (если форма изменилась, скоба нужно выравнивать). Это очень важно, так как иначе поплавок карбюратора не сможет как следует погрузиться в камеру.
2. Регулировка закрытого игольчатого клапана. Откройте крышку поплавковой камеры и отодвиньте ее в сторону. Затем нужно осторожно потянуть за язычок на кронштейне. Необходимо следить за тем, чтобы между прокладкой крышки и поплавком было расстояние 6-7 мм. После погружения он должен составлять от 1 до 2 мм. Если расстояние заметно больше, нужно поменять иглу.
3. При открытом игольчатом клапане расстояние между иглой и поплавком должно составлять примерно 15 миллиметров.

Для выполнения этих действий также не требуется снимать карбюратор с двигателя.

Установка пусковая

Для регулировки системы запуска карбюратора ВАЗ 2107 необходимо разобрать воздушный фильтр, запустить двигатель и снять воздушную заслонку. Воздушная заслонка должна открываться примерно на треть, а уровень оборотов должен находиться в пределах 3,2-3,6 тыс. об/мин.

После этого был опущен воздушный амортизатор и установлена ​​скорость на 300 меньше номинальной.

Регулировка холостого хода на ВАЗ 2107

Регулировка холостого хода производится после прогрева машины. С помощью винта качества необходимо выставить максимальную скорость, а винт количества крутить не нужно.

Затем с помощью винта количества необходимо добиться установки уровня скорости на 100 об/мин больше требуемой. После этого запускаем двигатель и регулируем обороты винтом качества до необходимого значения.

тюнинг-солекс-карбюраторы — Google Поиск

AlleShoppingBilderVideosMapsNewsBücher

suchoptionen

Tipp: Begrenze diesuche auf deutschsprachige Ergebnisse. Du kannst deinesuchsprache in den Einstellungen ändern.

Мастерская по настройке карбюраторов Solex — Limebug

Limebug. com › Двигатель

Мастерская по настройке карбюраторов Solex · 1. Убедитесь, что топливный насос находится в хорошем рабочем состоянии. · 2. Установите новый встроенный топливный фильтр для предотвращения попадания грязи и песка в …

Solex Carburetters Tuning Tips & Techniques — Amazon

www.amazon.de › Solex-Carburetters-Tuning-Tips-Techniques

Bewertung 3,9

(13) · 18,34 €0 Lager2 Эта книга посвящена карбюраторам Solex и связанным с ними проблемам, а также основным характеристикам настройки, охватывающим как можно более широкий диапазон, но в рамках более современных …

190SL Настройка карбюратора Solex 44PHH — YouTube

www.youtube.com › смотреть

08.01.2008 · 190SL Solex 44PHH Изношенные карбюраторы плохо работают. Но полностью обработанный и …
Dauer: 7:02
Прислан: 08.01.2008

Обновленный карбюратор Solex Pict3 и Pict4 Тюнинг 37мм замена

www. ahnendorp.com › Tuning-Carburettor-new-par…

Благодаря нашему опыту тщательной замены старого оригинального карбюратора Solex, мы приняли решение о выпуске высококачественного нового карбюратора.

[PDF] Настройка карбюратора

keyassets.timeincuk.net › live › wp-content › uploads › сайты › 2013/02

Тюнинг карбюратора. Карбюраторы VW гаммы SOLEX очень просты в настройке, поэтому следуйте этому руководству и настраивайте свои карбюраторы в соответствии с заводскими спецификациями. Карбюратор.

Запчасти и тюнинг карбюратора Solex — RRD-Preparation.com

www.rrd-preparation.com › 3781-spare-parts-and-tu…

Пункт 1 — 16 из 16 · Категория всегда сладко запчасти и тюнинг карбюратора солекс. … Карбюраторный топливный фильтр Ø 5 мм CGN оригинальный тип для мопеда SOLEX …

Карбюратор Solex – Установка, неисправности и настройка

www.lrsoc.com › веб-сайт › портфолио › солекс-карб…

Карбюратор Solex – Установка, неисправности и настройка. Арнолт Корп, Индиана. Любезно предоставлено M1N1 — все, что вам нужно знать о настройке карбюраторов Solex с помощью …

Набор для настройки карбюратора SOLEX Pro Корректирующий жиклер холостого хода … — eBay

www.ebay.de › itm

46, 87 € Auf Lager

Entdecke SOLEX Carburetor Pro Tuning Set Жиклер основной воздушной коррекции холостого хода VW BUG Bus Ghia 181 в большом Auswahl ✓ Vergleichen Angebote und Preise ✓ Online …

Product Type: Carburetor Jets
Fitment Type: Performance/Custom
Brand: Vergasermanufaktur

SOLEX Carburetor Professional Tuning Set 12-Piece Idle — Main

www.ebay.com › itm

54,89 €

Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для профессионального набора для настройки карбюратора SOLEX, 12 предметов, холостой ход — основной — коррекция воздуха — сопла по адресу

Продавец: Vergasermanufaktur
Fahrzeugmarke: Volkswagen

Регулировка карбюратора с фиксированным жиклером | Как работает автомобиль

www.
