Схема подключения тепловой пушки. Схема подключения и ремонт тепловой пушки: устройство, неисправности, электрическая схема

Как устроена тепловая пушка. Какие основные элементы входят в ее конструкцию. Как выявить и устранить типичные неисправности тепловой пушки своими руками. Что нужно знать об электрической схеме тепловой пушки.

Содержание

Устройство и принцип работы тепловой пушки

Тепловая пушка представляет собой мощный тепловентилятор, предназначенный для быстрого обогрева помещений большой площади. Основными элементами конструкции тепловой пушки являются:

  • Металлический корпус
  • Нагревательные элементы (ТЭНы)
  • Электродвигатель с вентилятором
  • Блок управления с переключателями режимов
  • Термостат

Принцип работы тепловой пушки заключается в следующем:

  1. Вентилятор забирает холодный воздух из помещения
  2. Воздух проходит через нагревательные элементы и нагревается
  3. Горячий воздух выбрасывается обратно в помещение мощным потоком
  4. Процесс повторяется непрерывно, обеспечивая быстрый нагрев воздуха

Основные виды неисправностей тепловых пушек

При эксплуатации тепловых пушек могут возникать различные неполадки. Рассмотрим наиболее распространенные из них:


1. Пушка не включается

Возможные причины:

  • Отсутствие питания
  • Неисправность кабеля или вилки
  • Выход из строя переключателя
  • Перегорание предохранителя

2. Пушка работает, но не греет

Вероятные неисправности:

  • Перегорание ТЭНов
  • Неисправность термостата
  • Обрыв в цепи нагревательных элементов

3. Слабый поток воздуха

Причины могут быть следующие:

  • Засорение воздухозаборной решетки
  • Неисправность вентилятора
  • Износ подшипников электродвигателя

Диагностика и ремонт тепловой пушки своими руками

Многие неисправности тепловой пушки можно диагностировать и устранить самостоятельно, если соблюдать меры безопасности и иметь базовые знания по электротехнике. Рассмотрим основные этапы:

Проверка питания и коммутационных элементов

В первую очередь необходимо убедиться в наличии напряжения в сети и исправности кабеля питания. Затем проверяется работоспособность переключателей и предохранителей с помощью мультиметра.

Диагностика нагревательных элементов

Для проверки ТЭНов выполняются следующие действия:


  1. Отключить пушку от сети
  2. Снять защитную решетку
  3. Отсоединить провода от ТЭНов
  4. «Прозвонить» каждый ТЭН мультиметром
  5. Заменить неисправные нагревательные элементы

Проверка работы вентилятора

При недостаточном потоке воздуха необходимо:

  • Очистить воздухозаборную решетку
  • Проверить свободное вращение крыльчатки вентилятора
  • Измерить сопротивление обмоток электродвигателя
  • При необходимости заменить подшипники или весь двигатель

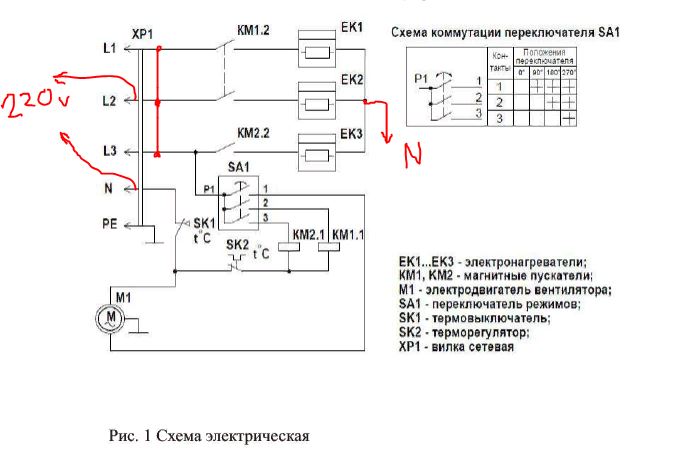

Электрическая схема тепловой пушки

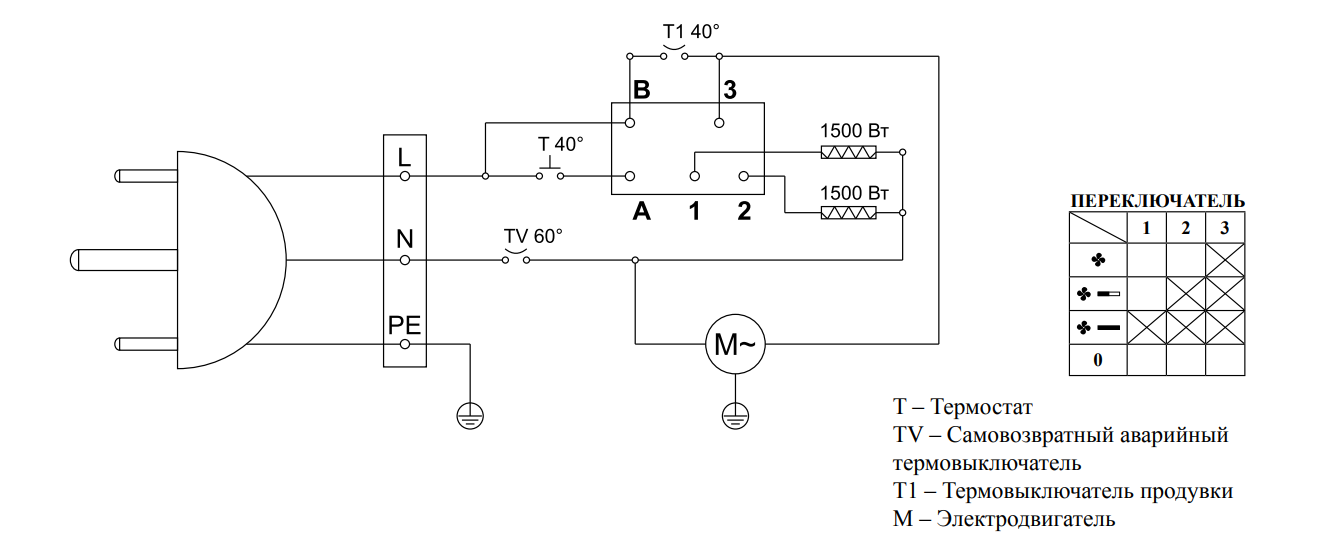

Электрическая схема тепловой пушки включает следующие основные элементы:

  • Клеммная колодка для подключения питания
  • Переключатель режимов работы
  • Термостат
  • Нагревательные элементы (ТЭНы)
  • Электродвигатель вентилятора
  • Термопредохранитель

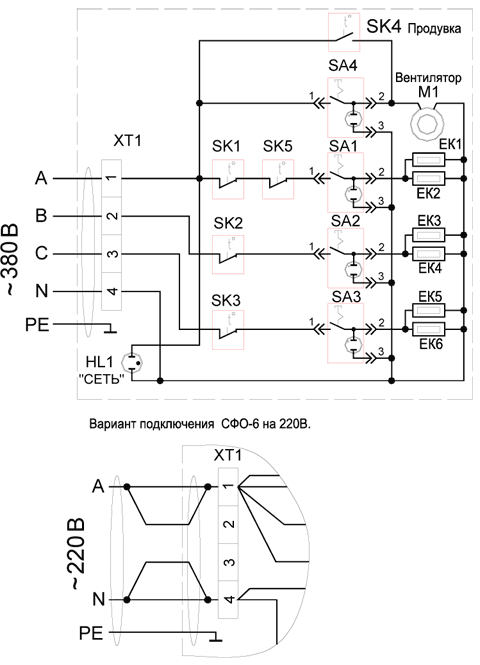

Схема подключения может отличаться в зависимости от модели и мощности тепловой пушки. Для правильного ремонта важно иметь схему конкретного устройства.

Меры безопасности при ремонте тепловых пушек

При самостоятельном ремонте тепловой пушки необходимо соблюдать следующие меры предосторожности:

  • Отключить устройство от электросети
  • Дождаться полного остывания нагревательных элементов
  • Использовать инструменты с изолированными рукоятками
  • Не прикасаться к оголенным проводам и контактам
  • Проводить ремонт в хорошо освещенном помещении
  • После ремонта проверить заземление и изоляцию

Профилактика и обслуживание тепловых пушек

Для продления срока службы тепловой пушки рекомендуется регулярно выполнять следующие профилактические мероприятия:


  • Очистка корпуса и решеток от пыли и загрязнений
  • Проверка состояния кабеля питания и вилки
  • Протяжка всех электрических соединений
  • Смазка подшипников электродвигателя (при необходимости)
  • Проверка работоспособности термостата и переключателей

Регулярное обслуживание позволит своевременно выявлять и устранять мелкие неисправности, предотвращая серьезные поломки.

Выбор и эксплуатация тепловой пушки

При выборе тепловой пушки следует учитывать следующие параметры:

  • Мощность (зависит от площади обогреваемого помещения)
  • Тип питания (220В или 380В)
  • Наличие терморегулятора
  • Защита от перегрева
  • Мобильность (наличие ручки и колес для перемещения)

Правильная эксплуатация тепловой пушки предполагает:

  • Использование только по прямому назначению
  • Соблюдение режимов работы, указанных в инструкции
  • Обеспечение свободного притока воздуха
  • Периодическую очистку от пыли и загрязнений
  • Хранение в сухом помещении в межсезонье

При соблюдении этих рекомендаций тепловая пушка прослужит долго и эффективно.



Устройство, неисправности и ремонт тепловых пушек

Автор Светозар Тюменский На чтение 4 мин. Просмотров 9.6k. Опубликовано Обновлено

Электрическая тепловая пушка или мощный тепловентилятор – разновидность воздухонагревателя, часто бывает просто незаменима, когда необходим обогрев как больших площадей – стройплощадок, цехов, складов и т. д, так и небольших – когда при строительстве дома или дачи требуется просушить окрашенные или оштукатуренные стены, или просто для обогрева помещения (напр, гаража) во время ремонта в холодное время года.

Как и в любом электротехническом изделии, в тепловых пушках при эксплуатации могут возникать различные неполадки, приводящие к неисправности или преждевременному выходу их из строя.

Причины возникновения неисправностей тепловой пушки могут быть самые разные: от нарушений правил эксплуатации или плохого качества электроэнергии до износа её электрооборудования, имеющее определённый срок службы – ресурс работы.

Если вышла из строя современная тепловая пушка, то неисправность всегда можно устранить, обратившись в сервисный центр изготовителя. К тому же, неисправность может быть устранена гарантийным ремонтом, что позволит сэкономить ваши средства на её ремонт.

Но, что делать, если перестала работать всегда выручавшая, «повидавшая виды» старенькая тепловая пушка? Ведь стоимость ремонта в специализированной мастерской и запчастей на неё в порой может превышать стоимость самой устаревшей тепловой пушки.

Однако, не стоит в таких случаях спешить избавляться от неё и покупать новую. Тепловая пушка старого образца – электротехническое изделие, в принципе, не отличающееся какой-то особенной сложностью своей электрической схемы и исполнения, поэтому, имея определённые знания в области электротехники, во многих случаях, можно и самому устранить возникшую неисправность.

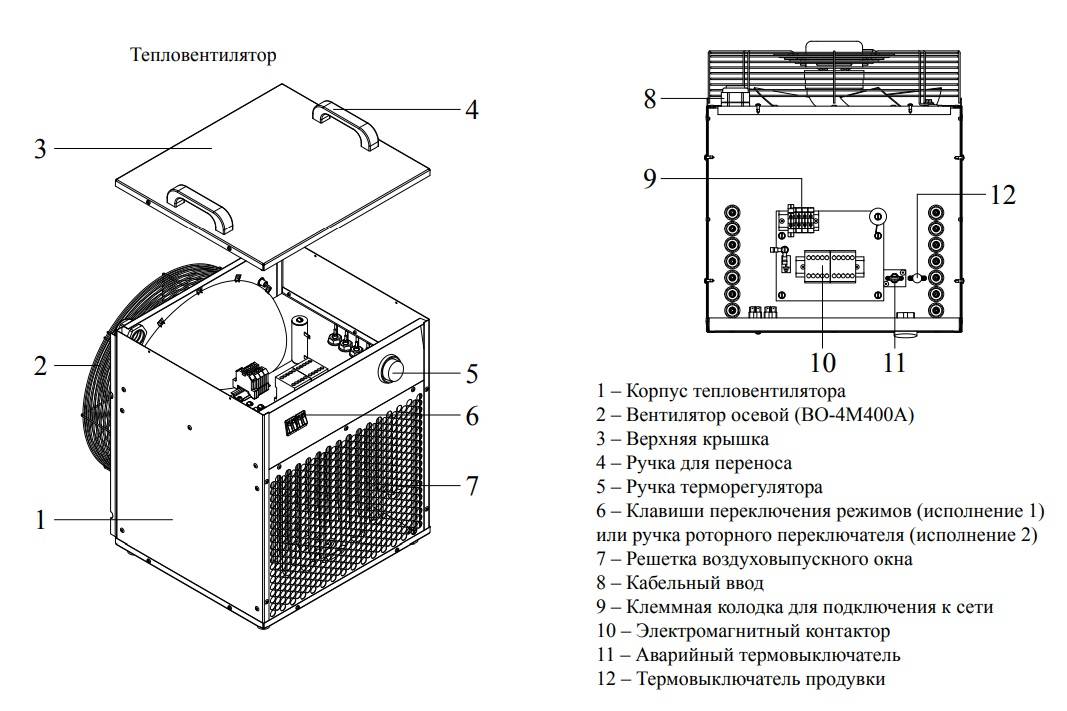

Простая тепловая пушка представляет собой металлический корпус, внутри которого имеются нагревательные элементы (ТЭНы) и электродвигатель, нагнетающий нагретый от них воздух в помещение. Регулирование уровня нагрева осуществляется включением или отключением групп ТЭНов с помощью многопозиционного переключателя или обычных «автоматов».

Нагревательные элементы. Наиболее частая причина неисправностей тепловых пушек – выход из строя ТЭНов – когда вентилятор нагнетает в помещение холодный или едва тёплый воздух. Определить неисправность нагревательных элементов можно по неравномерности температуры воздуха на выходе тепловой пушки, подставив ладонь перед воздушным потоком.

Воздушные ТЭНы – неремонтируемые и невосстанавливаемые электротехнические изделия, поэтому и ремонт тепловой пушки, в случае выхода их из строя может быть только один – замена неисправных ТЭНов. Определить же, какие из  нагревательных элементов неисправные можно, «прозвонив» их.

Для этого можно воспользоваться индикаторной отверткой – тестером. Для точности измерения следует отсоединить от проверяемых ТЭНов питающие провода, в обратном случае, звониться будут и параллельно «сидящие» ТЭНы.

В некоторых случаях проверка ТЭНа не требуется – иногда сгоревший нагревательный элемент бывает видно без всякой «прозвонки» — когда механически деформируется внешняя металлическая оболочка или даже оплавляются пластины его радиатора.

Электродвигатель. Нередки и случаи выхода из строя электродвигателей вентиляторов. Режим работы тепловой пушки, когда ТЭНы работают исправно, а вал двигателя не вращается – аварийный, т. к, помимо отсутствия теплового потока, представляет реальную угрозу для нагревательных элементов – в результате отсутствия охлаждения ТЭНов в виде обдува, они очень быстро выйдут из строя.

Прежде всего, в таком случае стоит убедиться в наличии питающего напряжения на клеммах электродвигателя, и если с питанием всё в порядке, то, сняв напряжение, прозвонить обмотки двигателя. Индикаторная отвёртка-тестер тут мало чем поможет – из-за большой наводки обмотку в обрыве при такой «прозвонке» может показать как целую цепь.

Поэтому, для таких измерений лучше воспользоваться более точным прибором – цифровым мультиметром или аналоговым тестером – «цешкой», не забывая, кроме проверки самой обмотки (обмоток) проверять их изоляцию (проверка сопротивления изоляции) – «прозвонка» обмоток двигателя с валом или корпусом.

Помимо основных элементов устройства тепловых  пушек – электродвигателя и нагревательных элементов, они содержат и коммутационные аппараты – автоматические выключатели и, в некоторых случаях – магнитные пускатели.

К неисправности тепловых пушек может привести обычное отсутствие контакта в клемме автомата, пускателя или неисправность этих коммутационных аппаратов. Поэтому, при ремонте на это обязательно следует обратить внимание, проверить исправность их работы и качество контактов.

Конечно, не все неисправности можно устранить своими силами. Многие современные модели тепловых пушек имеют электронные регуляторы уровня нагрева, которые, как и любые устройства подвержены неисправностям. При выходе их из строя, при отсутствии знаний в области электроники, лучше всего обратиться к специалистам.

Ресанта ТЭП-5000К, тепловая пушка 8 790 руб.

Тепловая пушка Ресанта ТЭП-5000К предназначена для вентиляции и обогрева производственных, общественных и вспомогательных помещений.

Технические характеристики

Максимальная мощность: 5000 Вт
Режимы обогрева: 30/2500/5000 Вт
Обогреваемая площадь: 50 м2
Диапазон входных напряжений: 380 В
Подключение к сети: кабель для подключения к сети
Режим «вентилятор»: есть
Режим поддержания температуры: есть
Защита от перегрева: есть
Световая индикация работы: нет
Индикация температуры: нет
Габаритные размеры, Д×Ш×В: 332х332х415 мм
Масса, не более: 5,4 кг
Гарантийный срок эксплуатации: 12 месяцев



Принцип работы

Вентилятор забирает холодный воздух и перемещает его через тэны, воздух нагревается и подается в помещение, этот процесс происходит непрерывно во время работы устройства, таким образом помещение прогревается.

Работа тепловой пушки возможна в одном из следующих режимов:

  • режим 1 — вентиляция (ТЭНы не включены)
  • режим 2 — обогрев частичной мощности
  • режим 3 — обогрев полной мощности

Устройство ТЭП-5000К

Несущая конструкция тепловой пушки состоит из корпуса (№1) и крышки (№2). Вентилятор расположен в задней части пушки. Блок управления смонтирован в верхней части корпуса. Термостат и переключатель режимов вынесены на панель (№3). Трубчатые электронагреватели (ТЭНы) расположены внутри корпуса между вентилятором и решеткой (№4), закрывающей их с лицевой стороны. В зависимости от модели тепловая пушка оснащена трубчатым кронштейном (№5), который можно использовать для переноски.



Комплектация

Тепловая пушка: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Документация

Паспорт на тепловую электрическую пушку Ресанта ТЭП-5000К

Сертификат соответствия на тепловые электрические пушки Ресанта

Дорогой покупатель!

Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.
