Обозначение радиодеталей на схемах: европейская система и условные обозначения

Как правильно читать электрические схемы. Какие буквенные и графические обозначения используются для различных радиодеталей. Чем отличаются европейская и американская системы обозначений.

Буквенные обозначения основных радиодеталей на схемах

При чтении электрических схем важно понимать, какими буквами и символами обозначаются различные радиодетали. Это позволяет быстро ориентироваться в схеме и понимать ее принцип работы. Рассмотрим основные буквенные обозначения радиоэлементов:

• R — резисторы
• C — конденсаторы
• L — катушки индуктивности, дроссели
• VD — диоды и стабилитроны
• VT — транзисторы
• DA — аналоговые микросхемы
• DD — цифровые микросхемы
• G — источники питания, генераторы

Эти буквенные коды являются универсальными и используются в большинстве электрических схем. Зная их, можно быстро определить тип элемента.

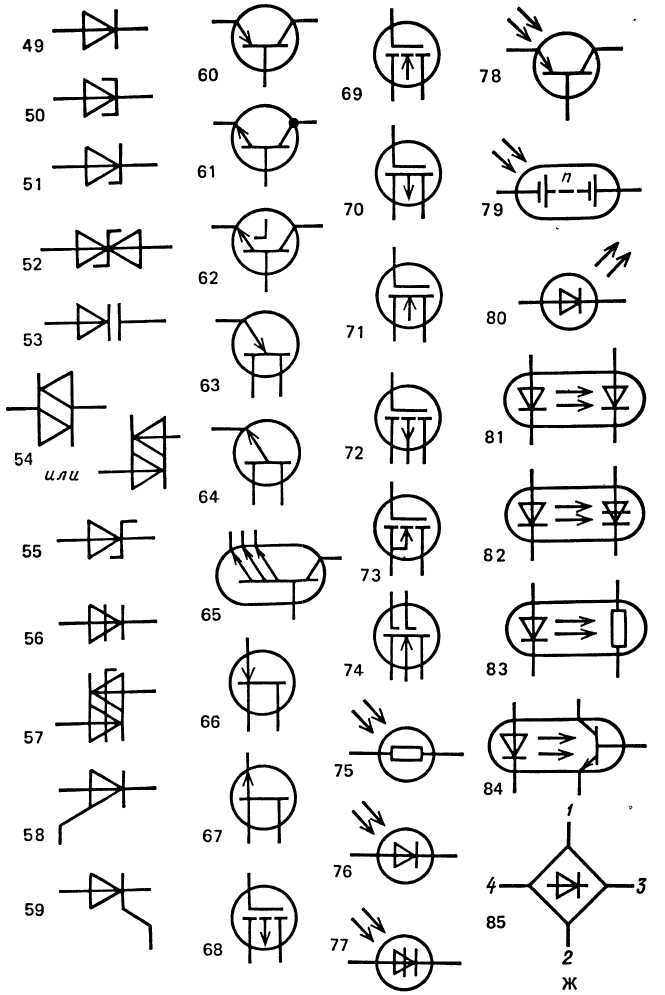

Графические обозначения радиодеталей в схемах

Помимо буквенных кодов, каждый радиоэлемент имеет свое уникальное графическое изображение на схеме. Основные из них:

• Резистор — зигзагообразная линия
• Конденсатор — две параллельные линии
• Катушка индуктивности — несколько полуокружностей
• Диод — треугольник с чертой
• Транзистор — круг с тремя выводами
• Микросхема — прямоугольник

Графические обозначения позволяют визуально отличать элементы друг от друга. При этом важно помнить, что в разных странах могут использоваться немного отличающиеся символы.

Европейская система обозначений радиодеталей

В Европе принята своя система буквенных обозначений радиоэлементов, которая несколько отличается от американской. Основные особенности европейской системы:

• Транзисторы обозначаются VT вместо Q
• Диоды — VD вместо D
• Микросхемы — DA, DD вместо U или IC
• Предохранители — FU вместо F

При работе с европейскими схемами важно учитывать эти особенности обозначений. В целом европейская система более структурирована и логична.

Обозначения активных элементов: транзисторов и микросхем

Транзисторы и микросхемы относятся к активным элементам схемы. Их обозначения имеют некоторые особенности:

• Биполярные транзисторы: VT (европейская система) или Q (американская)
• Полевые транзисторы: VT или FET
• Аналоговые микросхемы: DA
• Цифровые микросхемы: DD
• Микросхемы памяти: DS

Для транзисторов также указывается тип проводимости — p-n-p или n-p-n. У микросхем обычно подписывается маркировка корпуса.

Как обозначаются пассивные компоненты на схемах

К пассивным компонентам относятся элементы, которые не усиливают сигнал. Основные из них:

• Резисторы — R
• Конденсаторы — C
• Катушки индуктивности — L
• Трансформаторы — T
• Предохранители — FU

Для переменных резисторов добавляется буква P, для подстроечных — RP. У конденсаторов переменной емкости используется обозначение CV.

Условные обозначения коммутационных устройств

К коммутационным устройствам относятся элементы для включения/выключения и переключения цепей. Их обозначения:

• Выключатели — SA
• Переключатели — SB
• Кнопки — SB
• Реле — K
• Контакторы — KM

Для многопозиционных переключателей указывается количество положений. У реле обозначаются контактные группы.

Как читать принципиальные электрические схемы

Чтение электрических схем требует определенных навыков. Вот несколько советов:

1. Изучите условные обозначения элементов
2. Определите функциональные блоки схемы
3. Проследите путь прохождения сигнала
4. Обратите внимание на цепи питания
5. Разберитесь с обозначениями номиналов

С опытом процесс чтения схем становится более быстрым и интуитивным. Главное — регулярная практика.

Отличия американской и европейской систем обозначений

Между американской и европейской системами обозначений радиодеталей есть ряд отличий:

• Транзисторы: Q (США) vs VT (Европа)
• Диоды: D vs VD
• Микросхемы: U или IC vs DA, DD
• Предохранители: F vs FU
• Катушки: L vs Lx

При работе с зарубежными схемами нужно учитывать эти различия. В целом европейская система считается более систематизированной.

Современные тенденции в обозначении радиодеталей

В последние годы наметились некоторые тенденции в обозначении радиоэлементов:

• Унификация обозначений в разных странах
• Использование буквенно-цифровых кодов
• Применение цветовой маркировки
• Внедрение QR-кодов на корпусах
• Переход на цифровые обозначения в САПР

Эти изменения призваны упростить идентификацию компонентов и работу с ними. Однако классические системы обозначений по-прежнему широко применяются.

Буквенные обозначения радиодеталей (коды) на платах

Содержание:

Буквенные обозначения радиодеталей (коды) на схемах и платах

В прошлом выпуске блога рассказывалось про графическое обозначение радиодеталей на схемах. Что обозначает кружок или прямоугольник с выводами, как определить, что перед нами за радиодеталь.

Сегодня будет сделан упор на буквенных обозначениях, так называемых кодах на схемах. Коды также позволяют узнать, что именно перед нами за радиодеталь.

Ну, например, буквенное обозначение транзисторов на схемах выглядит так «VT». Диоды и стабилитроны обозначаются в виде «VD», а конденсаторы буквой «С». Рассмотрим и другие, менее знакомые начинающим радиолюбителям буквенные обозначения элементов на схемах.

Различные радиоэлементы на платах и схемах имеют определенный буквенный код, а именно:

• Конденсаторы — обозначаются буквой «
  С»;
• Транзисторы — имеют буквенное обозначение «VT»;
• Диоды и стабилитроны — обозначаются «VD»;
• Тиристоры — имеют обозначение «VS»;
• Термисторы — обозначаются как «RK»;
• Резисторы — буквенное обозначение на схемах «R»;

Как обозначаются микросхемы на схемах

• Общее обозначение микросхем на схемах выглядит в виде буквы «D»;
• Аналоговые интегральные микросхемы обозначаются буквами «DA»;
• Цифровые интегральные микросхемы имеют обозначение «DD»;
• Устройство хранения памяти обозначается на схемах буквами «DS», а устройство задержки буквами «DT».

Фотоэлементы, микрофоны, датчики давления

• Фотоэлемент на схемах обозначается буквами «BL»;
• Микрофон имеет буквенное обозначение «
  ВМ»;
• Датчик давления — «ВР»;
• Пьезоэлемент — «ВО»;
• Тахогенератор, датчики частоты вращения — обозначаются буквами «BR»;
• Звукосниматели имеют следующее буквенное обозначение радиодеталей на платах «BS»;
• Датчик скорости обозначается в виде «BV», смотрите сайт https://samelektrikinfo.ru/;

Разные элементы и их общее обозначение

• Осветительная лампа имеет обозначение в виде букв «EL»;
• Нагревательный элемент на схемах обозначается буквами «ЕК»;
• Предохранители и разрядники на схемах обозначаются как «F»;
• Плавкий предохранитель имеет такое буквенное обозначение «FU»;
• Источники питания, генераторы и т. д., обозначаются буквой «G»;
• Аккумуляторы и батареи на схемах обозначены буквами «GB».

Индикационные и сигнальные обозначения

• Звуковая сигнализация на схемах обозначается буквами «НА»
• Символьный индикатор имеет такое буквенное обозначение «HG»;
• Световая сигнализация обозначается как «HL»;
• Счетчик импульсов имеет обозначение «PC»;
• Частотомер на схемах обозначен буквами «PF»;
• Омметр — обозначается «PR»;
• Вольтметр — «PV»;
• Ваттметр — обозначается буквами «PW».

Как обозначаются реле, контакторы, пускатели на схемах

• Общее буквенное обозначение реле, контакторов и пускателей, это буква «К»;
• Электротепловое реле обозначается маленькими буквами «кк»;
• Реле времени имеет обозначение в виде «КТ»;
• Контакторы и магнитные пускатели на схемах обозначены буквами « км».

Ну и последнее, это дроссели, катушки индуктивности и т. д. Они имеют буквенные обозначения на схемах в виде одной буквы «L».

Поделиться с друзьями

Обозначение радиодеталей на схеме

• Вы здесь:
• Главная
• Новичку
• Основы электроники для новичка
• Обозначение радиодеталей на схеме

Подробности

Создано: 23 ноября 2011

Обозначение радиодеталей на схеме

В данной статье приведен внешний вид и схематическое обозначение радиодеталей



Каждый наверно начинающие радиолюбитель видел и внешне радиодетали и возможно схемы,но что чем является на схеме приходится долго думать или искать,и только где то он может прочитает и увидит новые для себя слова такие как резистор, транзистор, диод и прочее. А как же они обозначаются.Разберем в данной статье.И так поехали.

1.Резистор

Чаще всего на платах и схемах можно увидеть резистор,так как их по количеству на платах больше всего.

Резисторы бывают как постоянные,так и переменные(можно регулировать сопротивление с помощью ручки)

Одна из картинок постоянного резистора ниже и обозначение постоянного и переменного на схеме.

А где переменный резистор как выглядет. Это еще картиночка ниже.Извиняюсь за такое написание статьи.



2.Транзистор и его обозначение

Много информации написано, о функциях ихних, но так как тема о обозначениях.Поговорим об обозначениях.

Транзисторы бывают биполярными,и полярными, пнп и нпн переходов.Все это учитывается при пайке на плату, и в схемах.Увидите рисунок,поймете

Обозначение транзистора нпн перехода npn

Э это эммитер, К это коллектор, а Б это база. Транзисторы pnp переходов будет отличатся тем что стрелочка будет не от базы а к базе.Для более подробного еще одна картинка

Есть так же кроме биполярных и полевые транзисторы, обозначение на схеме полевых транзисторов похожи, но отличаются.Так как нет базы эмиттера и коллектора, а есть С — сток, И — исток, З — затвор

И напоследок о транзисторах как же они выглядат на самом деле

Общем если у детали три ножки, то 80 процентов того что это транзистор.

Если у вас есть транзистор и незнаете какого он перехода и где коллектор, база, и вся прочая информация,то посмотрите в сравочнике транзисторов.



Конденсатор, внешний вид и обозначение

Конденсаторы бывают полярные и неполярные, в полярных на схеме приресовывают плюс, так как он для постоянного тока, а неполярные соответствено для переменного.

Они имеют определенную емкость в мКф (микрофарадах) и расчитаны на определенное напряжение в вольтах.Все это можно прочитать на корпусе конденсатора



Микросхемы, внешний вид обозначение на схеме

Уфф уважаемые читатели, этих существует просто огромное количество в мире, начинаю от усилителей и заканчивая телевизорами

Ну пару слов скажу. Смотреть их так же как и транзисторы в справочниках.У них от 8 и выше выводов ножек.С какой ножки отсчитывать смотрится тоже в справочнике.А на схеме самой указывают первую и последнюю ножку в обозначении.

Диод, обозначение на схеме

Сказав в кратце о этой радиодетали, скажу что она пропускает ток в одну сторону и непропускает в другую.Применяются самое распространеное для выпрямление тока, делают из переменного — постоянный

Насчет обозначений остальных деталей которых нет в этой статье я буду еще возращатся.

автор Шепелев Алексей
