Микросхемы FLASH-памяти фирмы SAMSUNG

Микросхемы FLASH-памяти фирмы SAMSUNG

   В статье описаны микросхемы флэш-памяти объемом 4 Гбита K9K4G08Q0M-YCB0/YIB0, K9K4G16Q0M- YCBO/YIBO, K9K4G08U0M- YCBO/YIBO, K9K4G16U0M-YCB0/YIB0. Эти микросхемы используются в качестве энергонезависимой памяти в бытовых, промышленных и компьютерных устройствах. В цифровых видео- и фотокамерах, диктофонах и автоответчиках эти микросхемы используются в качестве памяти для изображения и звука в составе твердотельных флэш-дисков.

   Микросхемы флэш-памяти разделяются на группы по напряжению питания и архитектуре (табл. 1). В табл. 2 представлено назначение выводов микросхем флэш-памяти.

Таблица 1

Обозначение прибора	Напряжение питания (номинальное значение)	Архитектура	Тип корпуса
K9K4G08Q0M-Y	1,70. ..1,95В(1,8 В)	512 Мбит х 8	TS0P1
K9K4G16Q0M-Y	1,70...1,95 В (1,8 В)	256 Мбит х 16	TS0P1
K9K4G08U0M-Y	2,7...3,6 В (3,3 В)	512 Мбит х 8	TS0P1
K9K4G16U0M-Y	2,7...3,6 В (3,3 В)	256 Мбит х 16	TS0P1

Таблица 2

№ выводов	Обозначение вывода (тип микросхемы)	Назначение выводов
29-32; 41-44	I/O(0-7) (K9K4G08X0M-Y)	Ввод/вывод данных. Выводы используются для ввода/вывода адресов ячеек, данных или команд в течение циклов считывания/записи. Когда микросхема не выбрана, или обращение к выводам запрещено, они переводятся в состояние высокого импеданса
26, 28, 30, 32, 40, 42, 44, 46, 27, 29, 31, 33, 41, 43, 45, 47	I/0(0-15) (K9K4G16X0M-Y)
16	CLE	Разрешение фиксации команды. Высокий уровень сигнала на этом выводе переключает мультиплексоры на входах I/O по направлению регистра команд. Запись команды в регистр производится по фронту сигнала WE
17	ALE	Разрешение фиксации адреса. Высокий уровень сигнала на этом входе переключает мультиплексоры на входах I/O по направлению адресного регистра. Загнись команды в регистр производится по фронту сигнала WE
9	СЕ	Выбор микросхемы. Низкий уровень на входе разрешает операцию чтения данных, а высокий, при отсутствии каких-либо операций, переводит микросхему в дежурный режим. Во время операций записи/стирания, высокий уровень на этом входе игнорируется
8	RE	Разрешение чтения. Вход управляет последовательным выводом данных, когда активна передача данных на шину ввода/вывода. Данные действительны после спада сигнала RE и некоторого нормированного времени выборки. Сигнал RE также увеличивает внутренний счетчик адреса столбца на единицу
18	WE	Разрешение записи. Вход управляет записью в порт ввода/вывода. Команды, адрес и данные фиксируются по фронту импульса WE
19	WP	Блокировка записи. Выход обеспечивает защиту от случайной записи/стирания во время включения питания. Внутренний генератор программирующего напряжения блокирован, когда на выводе WP активный низкий уровень
7	R/B	Свободно/занято. Выход R/B указывает состояние микросхемы. Низкий уровень указывает, что выполняется операция записи, стирания или чтения с произвольной выборкой, высокий уровень устанавливается после завершения этих операций. Этот выход с открытым стоком не переходит к состоянию высокого импеданса, когда микросхема не выбрана, или когда выходы заблокированы
38	PRE	Разрешение чтения при включении питания. Выход PRE управляет операцией авточтения, выполняемой при включении питания. Авточтение при включении питания разрешено, если вывод PRE подключен к выводу VCC
12	VCC	Напряжение питания
13	VSS	Общий

   Микросхемы K9K4GXXX0M имеют емкость 4 Гбита с резервом 128 Мбит (фактическая емкость составляет 4 429 185 024 бита) и архитектуру 512 Мбит х 8 или 256 Мбит х 16 с надежностью до 1 млн. циклов записи/стирания. 8-разрядные микросхемы организованы в 2112 х 8 страниц, а 16-разрядные — в 1056 х 16 столбцов. Во всех микросхемах есть резервные биты, располагающиеся в 128 строках с адресами 2048-2111 у 8-разрядных микросхем, или в 64 столбцах с адресами 1024-1055 - у 16-разрядных. Для организации передачи данных в течение операции чтения/записи страницы между ячейками памяти и портами ввода-вывода у этих микросхем имеются последовательно связанные друг с другом регистры данных размером 2112 байт для 8-разрядной, или 1056-словный для - 16-разрядной микросхемы и регистры кэша соответствующего объема. Массив памяти строится из 32 связанных ячеек, находящихся на разных страницах и объединенных структурой И-НЕ. 32 ячейки, объединяющие 135168 структур 2И-НЕ и расположенные на 64 страницах, составляют блок. Совокупность 8- или 16-разрядных блоков составляет массив памяти.

   Операция чтения выполняется постранично, в то время как операция стирания — только поблочно: 2048 отдельно стираемых блоков пс 128 Кбайт (для 8-разрядных микросхем), или блоков по 64 Кслов (для 16-разрядных микросхем). Стирание отдельных битов невозможно.

   Запись страницы в микросхемы выполняется за 300 мкс, стирание — за 2 мс на блок (128 Кбайт — для 8-разрядных, или на 64 Кслов — для 16-разрядных микросхем). Байт данных считывается со страницы за 50 нc.

   Для записи и контроля данных в микросхемах имеется встроенный контроллер, обеспечивающий весь процесс, включая, если требуется, повторение операций внутренней проверки и разметки данных. У микросхем K9K4GXXX0M реализована система обеспечения проверки информации с исправлением ошибок и выбраковкой ошибочных данных е реальном времени.

   Микросхемы имеют 8 или 16 мультиплексных адресов ввода/вывода. Такое решение резко уменьшает число задействованных выводов, и позволяет проводить последующие модернизации устройств, не увеличивая их размеров. Ввод команд, адреса и данных производится при низком уровне на выводе СЕ по спаду сигнала WE через одни и те же ножки ввода/вывода. Вводимая информация записывается в буферные регистры по фронту сигнала WE. Сигналы разрешения записи команды (CLE) и разрешения записи адреса (ALE) используются, чтобы мультиплексировать команду и адрес соответственно через одни и те же ножки ввода/вывода.

Таблица 3

   * Произвольный ввод/вывод данных возможен в пределах одной страницы

   В табл. 3 показаны команды управления микросхем. Подача на входы других, не перечисленных в таблице, шестнадцатеричных (HEX) кодов команд, ведет к непредсказуемым последствиям, и поэтому запрещена.

   Чтобы повысить скорость записи во время приема больших объемов данных, у встроенного контроллера предусмотрена возможность записи данных в регистры кэш-памяти. При включении питания встроенный контроллер автоматически обеспечивает доступ к массиву памяти, начиная с первой страницы без ввода команды и адреса. В дополнение к усовершенствованной архитектуре и интерфейсу, контроллер обладает возможностью копирования (перезаписи)содер жимого одной страницы памяти на другую без обращения к внешней буферной памяти. В этом случае обеспе чивается более высокая скорость переноса данных, чем при обычной работе, так как отнимающий много времени последовательный доступ и циклы ввода данных отсутствуют.

Выбраковка блоков

   Блоки памяти в микросхемах K9K4GXXX0M определяются как недопустимые, если содержат один иль более недопустимых битов, однозначность чтения которых не гарантируется. Информация из недопустимых блоков трактуется как «недопустимая информация блока». Микросхемы с недопустимыми блоками не отличаются по статическим и динамическим характеристикам и имеют тот же самый качественный уровень, как и микросхемы со всеми правильными блоками. Недопустимые блоки не влияют на работу нормальных блоков, потому что они изолировань от разрядной и общей шины питания транзистором выбора. Система спроектирована таким образом, что у недопустимых блоков блокируются адреса. Соответственно, к некорректным битам попросту нет доступа.

Идентификация недопустимого блока

   Содержимое всех ячеек микросхемы (кроме тех, где хранится информация о недопустимых блоках) с адресами FFh для 8-разрядных и FFFFh для 16-разрядных, может быть стерта. Адреса недопустимых блоков, находящихся в резервной области массива памяти, определяет первый байт для 8-разрядных микросхем или первое слово — для 16-разрядных. Производитель гарантирует, что или 1-я или 2-я страница каждого блока с адресами недопустимых ячеек имеют в столбцах с адресами 2048 (для 8-разрядных) или 1024 (для 16-разрядных) данные, отличные, соответственно, от FFh или FFFFh. Так как информация о недопустимых блоках также является стираемой, то в большинстве случаев стирания адресов бракованных блоков их восстановить невозможно. Поэтому в системе должен быть заложен алгоритм, способный создать таблицу недопустимых блоков, защищенную от стирания и основанную на первоначальной информации о бракованных блоках.

   После очистки массива-памяти адреса этих блоков снова загружаются из этой таблицы. Любое намеренное стирание первоначальной информации о недопустимых блоках запрещено, так как ведет к некорректной работе системы в целом.

   Со временем число недопустимых блоков может возрасти, поэтому необходимо периодически проверять фактическую емкость памяти, сверяя адреса забракованных блоков с данными из резервной таблицы недопустимых блоков. Для систем, где необходима высокая отказоустойчивость, лучше всего предусмотреть возможность поблочного переписывания массива памяти со сравнением результатов с фактическими данными, оперативно выявляя и заменяя блоки некорректной информации. Данные из выявленного недопустимого блока переносятся в другой, нормальный пустой блок, не затрагивая соседние блоки массива и используя встроенный буфер, размер которого соответствует размеру блока. Для этого и предусмотрены команды для поблочной перезаписи.

Справочник "Цифровые Интегральные Микросхемы"

1.1. Классификация и система условных обозначений цифровых микросхем

Цифровые микросхемы предназначены для преобразования и обработки сигналов, изменяющихся по законам дискретной функции. Они применяются для построения ЦВМ, а также цифровых узлов измерительных приборов, аппаратуры автоматического управления, связи и т. д.

По конструктивно-технологическому исполнению все цифровые ИС делятся на группы. По характеру выполняемых функций в аппаратуре ИС подразделяются на подгруппы (например, логические элементы, триггеры и т. д.) и виды внутри подгрупп (например, триггеры с задержкой, триггеры универсальные и т. д.). Разделение цифровых ИС на подгруппы и виды по функциональному назначению приведены в следующей таблице:

Таблица 1.1. Цифровые интегральные микросхемы

Подгруппа и вид ИС	Обозначение
Формирователи:
импульсов тока	AA
импульсов прямоугольной формы	АГ
импульсов специальной формы	АФ
прочие	АП
Схемы задержки	БР
Схемы вычислительных средств:
сопряжение с магистралью	ВА
синхронизации	ВБ
управления вводом-выводом (схемы интерфейса)	ВВ
контроллеры	ВГ
микроэвм	BE
специализированные	ВЖ
времязадающие	ВИ
комбинированные	ВК
микропроцессоры	ВМ
управление прерыванием	ВН
прочие	ВП
функциональные расширители (в том числе расширители разрядных данных)	ВР
микропроцессорные секции	ВС
схемы управления памятью	ВТ
схемы микропрограммного управления	ВУ
функциональные преобразователи информации (арифметические, тригонометрические, логарифмические, быстрого преобразования Фурье и др. )	ВФ
Генераторы :
прямоугольных сигналов	ГГ
сигналов специальной формы	ГФ
Схемы арифметических и дискретных устройств:
арифметическо-логические устройства	ИА
шифраторы	ИВ
дешифраторы	ИД
счетчики	ИЕ
комбинированные	ИК
полусумматоры	ИЛ
сумматоры	ИМ
прочие	ИП
регистры	ИР
Коммутаторы и ключи:
напряжения	КН
тока	КТ
прочие	КП
Логические элементы:
И-НЕ	ЛА
И-НЕ/ИЛИ-НЕ	ЛБ
расширители	ЛД
ИЛИ-НЕ	ЛЕ
И	ЛИ
И-ИЛИ-НЕ/И-ИЛИ	ЛК
ИЛИ	ЛЛ
ИЛИ-НЕ/ИЛИ	ЛМ
НЕ	ЛН
прочие	ЛП
И-ИЛИ-НЕ	ЛР
И-ИЛИ	ЛС
Преобразователи сигналов:
двоичного кода в семисегментный код	ПП
уровня (согласователи)	ПУ
код - код	ПР
Схемы запоминающих устройств (ЗУ):
ассоциативные ЗУ	РА
матрицы постоянных ЗУ	РВ
постоянные ЗУ (масочные)	РЕ
матрицы оперативных ЗУ	РМ
прочие	РП
постоянные ЗУ с возможностью многократного электрического перепрограммирования	РТ
оперативные ЗУ	РУ
постоянные ЗУ с ультрафиолетовым стиранием и электрической записью информации	РФ
Схемы сравнения	СА
	СП
	СК
Триггеры :
универсальные (типа JK)	ТВ
динамические	ТД
комбинированные	ТК
Шмитта	ТЛ
с задержкой (типа D)	ТМ
прочие	ТП
с раздельным запуском (типа RS)	ТР
счетные (типа Т)	ТТ
Усилители	УЛ
Многофункциональные схемы
цифровые	ХЛ
комбинированные	ХК
цифровые матрицы	ХМ
прочие	ХП

Сведения о подгруппе и виде микросхемы содержатся в ее условном обозначении.

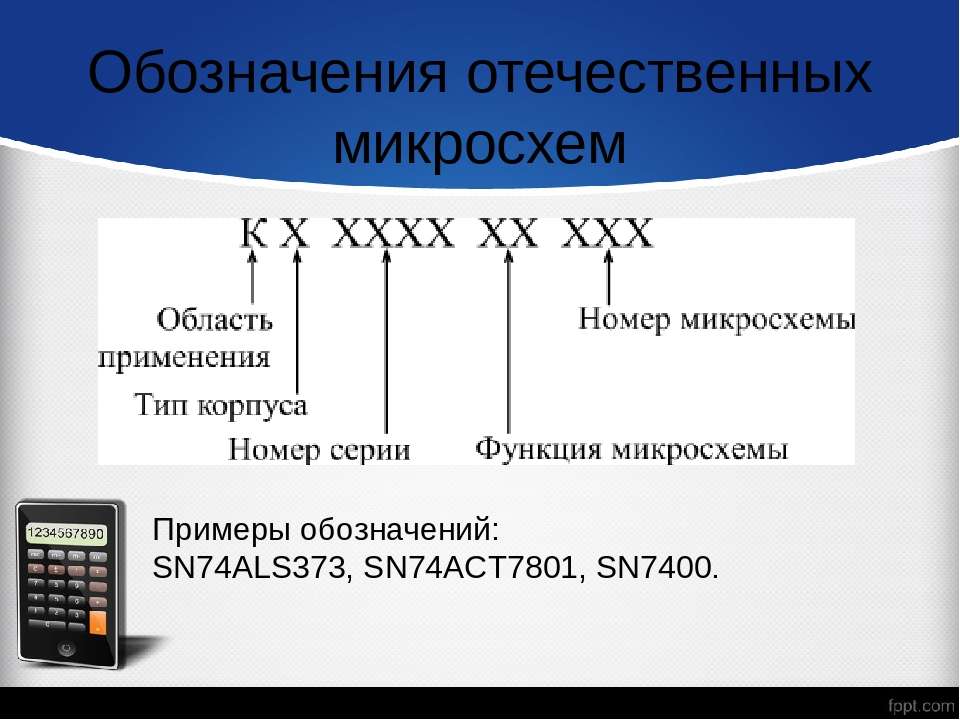

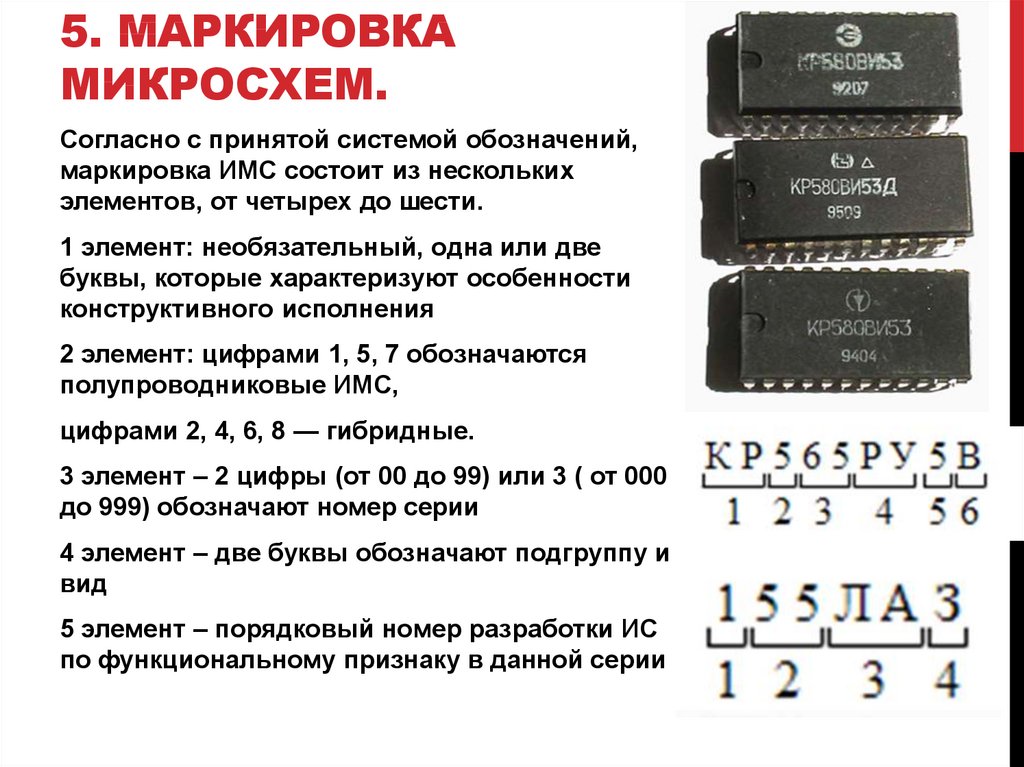

В соответствии с ГОСТ 17021-75 обозначение цифровых ИС должно состоять из четырех элементов. Первый из них - цифра (1, 5, 7), обозначающая группу ИС. Она определяется конструктивно-технологическим исполнением ИС. Второй элемент -две или три цифры (от 00 до 99 либо от 000 до 999), указывающие порядковый номер разработки серии ИС. Третий элемент - две буквы, обозначающие подгруппу и вид микросхемы, определяющие основные функциональные назначения ИС (табл. 1.1). Четвертый элемент-число, обозначающее порядковый номер разработки ИС по функциональному признаку в данной серии.

Два первых элемента обозначают серию ИС. Под серией понимают совокупность типов ИС, которые могут выполнять различные функции, имеют единое конструктивно-технологическое исполнение и предназначены для совместного применения.

Пример условного обозначения интегральной полупроводниковой логической микросхемы И-НЕ с порядковым номером разработки серии - 1533, порядковым номером разработки данной схемы в серии по функциональному признаку - 3 приведен ниже.

При необходимости разработчик ИС имеет право после порядкового номера разработки ИС по функциональному признаку в данной серии дополнительно поместить букву (от А до Я), обозначающую отличие электрических параметров ИС одного типа (например, 531ЛА1П). Конечная буква при маркировке может быть заменена точкой. Цвет ее указывается в технических условиях (ТУ) на ИС конкретных типов. Для микросхем, используемых в устройствах широкого применения, в начале обозначения добавляется буква К (на- пример, К1533ЛАЗ). Как правило, ИС с буквой К отличаются от микросхем, не имеющих ее, условиями приемки на заводе-изготовителе, т. е. отличаются не только диапазоном температур, при которых они могут быть использованы, но и численными значениями некоторых параметров.

В последнее время для некоторых ИС после буквы К ставится дополнительная буква, указывающая особенность конструктивного исполнения (например, КР, КМ, КФ).

Для бескорпусных ИС перед цифровым обозначением серии добавляют букву Б, а после обозначения порядкового номера разработки ИС по функциональному признаку в данной серии (или после дополнительного буквенного обозначения) через дефис указывают цифру, характеризующую модификацию конструктивного исполнения (например, Б133ЛАЗ-1). В табл. 1.2 приведены обозначения конструктивного исполнения для различных модификаций бескорпусных ПС.

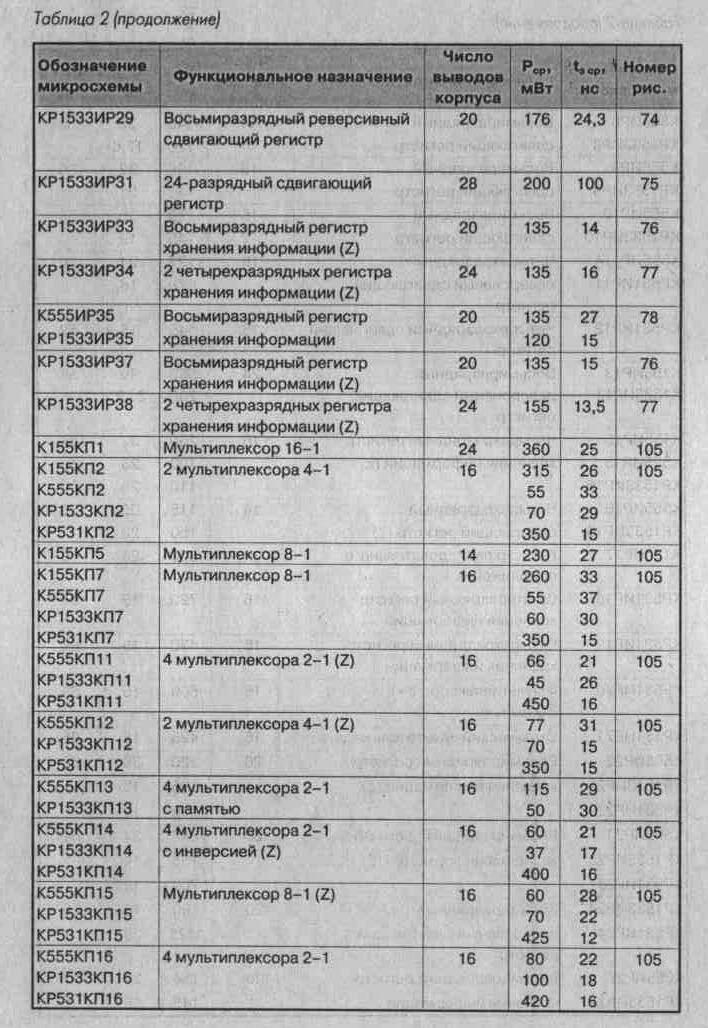

Основные серии, тип логики, шифр корпуса и номер его рисунка, а также назначение цифровых ПС приведены в табл 1.2.

15. Элементы цифровой техники - Условные графические обозначения на электрических схемах - Компоненты - Инструкции

 К элементам цифровой техники относят устройства или части устройств, реализующие функцию или систему функций алгебры логики. Буквенный код элементов цифровой техники — буквы DD.

 Условные графические обозначения элементов цифровой техники строят на основе прямоугольника [17]. В общем виде УГО может содержать основное и одно или два дополнительных поля, расположенных по обе стороны от основного (рис. 15.1). Размер УГО по ширине зависит от наличия дополнительных полей и количества помещаемых в них знаков обозначения функции элемента: по высоте — от числа выводов, интервалов между ними и числа строк информации в основном и дополнительном полях. Согласно стандарту ЕСКД ширина основного поля должна быть не менее 10, дополнительных — не менее 5 мм (при большом числе знаков в метках и обозначении функции элемента эти размеры соответственно увеличивают). Расстояние между выводами — 5 мм или кратно этой величине; между выводом и горизонтальной стороной УГО (или границей зоны) — не менее 2,5 мм и кратно этой величине. При разделении групп выводов величина интервала должна быть не менее 10 и кратна 5 мм.

 Выводы элементов цифровой техники делятся на входы, выходы, двунаправленные выводы и выводы, не несущие информации (например, для подключения питания, внешних /?С-цепей и т. п.). Входы изображают слева, выходы — справа, остальные выводы — с любой стороны УГО. При необходимости допускается поворачивать УГО на угол 90° по часовой стрелке, т. е. располагать входы сверху, а выходы — снизу.

 Функциональное назначение элемента цифровой техники указывают в верхней части основного поля УГО. Его составляют из прописных букв латинского алфавита, арабских цифр и специальных знаков, записываемых без пробелов (число знаков в обозначении функции не ограничивается). Обозначения основных функций и их производных приведены в табл. 15.1. В эту таблицу включены также обозначения элементов, не выполняющих функций алгебры логики, но применяемых в логических цепях и условно отнесенных к устройствам цифровой техники: генераторов, формирователей, ключей, наборов элементов и т. п. Для обозначения одновибраторов, кроме указанного в таблице сочетания G1, можно использовать символ в виде прямоугольного импульса положительной полярности; триггеров Шмитта — символ, напоминающий прямоугольную петлю гистерезиса. Знак «*» ставят перед обозначением функции в том случае, если все выводы элемента являются нелогическими (наборы транзисторов, диодов, резисторов и т. д.).

Таблица 15.1  Обозначения основных функций

Логическая функция	Код	Логическая функция	Код
Вычислитель	CP	Регистр: общее обозначение	RG
Вычислительное устройство (центральный процессор)	CPU	со сдвигом слева направо	RG→
Процессор	P	со сдвигом справа налево	RG←
Секция процессора	PS	с реверсивным сдвигом	RG↔
Память	M	Счетчик двоичный	CT2
Оперативное запоминающее устройство (ОЗУ):		Дешифратор	DC
с произвольным доступом	RAM	Шифратор	CD
с последовательным  доступом	SAM	Преобразователь	X/Y
Постоянное запоминающее устройство (ПЗУ)	ROM	Сравнение	==
ПЗУ с возможностью программирования:		Мультиплексор	MUX
однократного	PROM	Демультиплексор	DMX
многократного	RPROM	Мультиплексор-селектор	MS
Управление	CO	Селектор	SL
Перенос	CR	Генератор: общее обозначение	G
Прерывание	INR	непрерывной последовательности импульсов	GN
Передача	TF	одиночного импульса	G1
Прием	RC	синусоидального сигнала	GSIN
Ввод-вывод последовательн.	IOS	Триггер: общее обозначение	T
Ввод-вывод параллельный	IOP	двухступенчатый	TT
Арифметика	A	Шмитта	TN
Суммирование	SM или Σ	Формирователь: общее обозначение	FF
Вычитание	SUB	логического 0	L0
Умножение	MPL	логической 1	FL1
Деление	DIV	Ключ	SW
Логика	L	Модулятор	MD
Логическое И	& или И	Демодулятор	DM
Логическое ИЛИ	≥1или 1	Нелогические элементы:
Исключающее ИЛИ	=1	стабилизатор напряжения	*STU
Повторитель	1	набор: резисторов; диодов; транзисторов; индикаторов	*R *D *T *H

 Обозначение функции элемента можно дополнить его технической характеристикой. Например, набор резисторов сопротивлением 100 Ом можно обозначить *R100, оперативную память ёмкостью — RAM16K, оперативную память динамического типа 256 Кбайт — RAMD256 К, оперативную память с последовательным доступом и сохранением информации после отключения питания — SAMS.


 Если необходимо указать сложную функцию, используют комбинированное обозначение, составленное из приведенных в таблице более простых. Например, двоичный счетчик с дешифратором обозначают сочетанием CT2DC, управление памятью — сочетанием СОМ, управление записью — COWR, счетчик команд — CTIN и т. п.

 Выводы элементов подразделяют на статические и динамические, которые, в свою очередь, могут быть прямыми и инверсными. Прямые статические выводы изображают линиями электрической связи, присоединяемыми к основному или дополнительному полю УГО без каких-либо знаков (рис. 15.2: а — статический вход, б — статический выход), инверсные — линией с кружком на конце (в, д, ж, к — входы; г, е, и, л — выходы; предпочтительными являются обозначения в, г). Отличительным признаком динамического вывода (входа) — косая черточка, стрелка или треугольник. Прямые динамические входы обозначают, как показано на рис. 15.2, м—о; предпочтительные символы — м, н. Обозначения инверсных выводов — на рис. 15.2, п— m (предпочтительные — п, р)- Выводы, не несущие логической информации, выделяют крестиком, который наносят либо в месте присоединения к УГО (у, ф), либо в непосредственной близости от него (х, ц). Предпочтительными являются обозначения у, ф.


 Если необходимо указать характер воздействия группы сигналов, указатель можно поместить не в месте присоединения выводов, а на линии, разделяющей основное и дополнительное поля (см. рис. 15.2, ч).

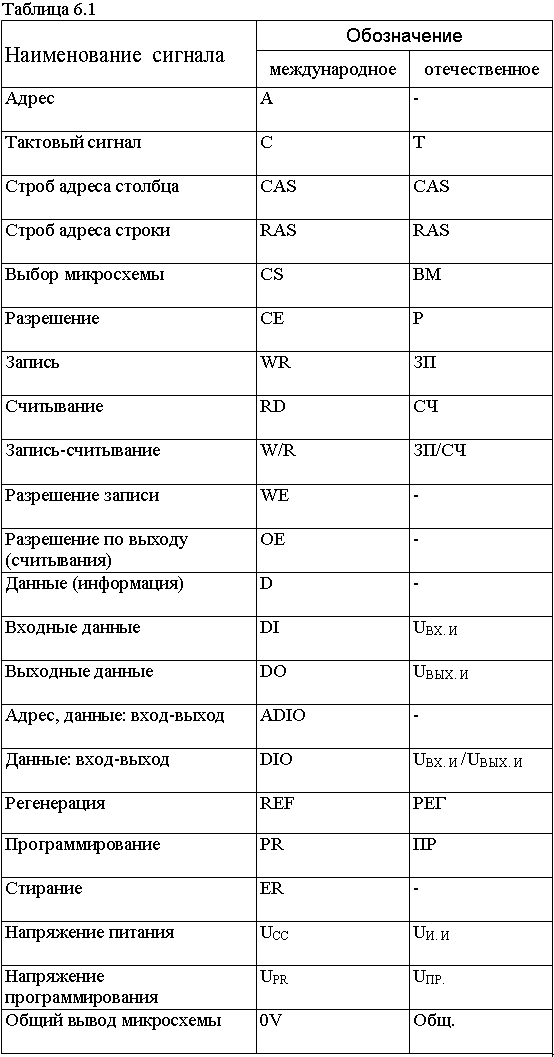

 Назначение выводов показывают метками в дополнительных полях. Как и обозначения функций, их составляют из латинских букв, арабских цифр и специальных знаков. Число знаков в метке также не ограничивается, поэтому ширину дополнительного поля выбирают такой, чтобы в нем уместились все знаки самой длинной метки.  Обозначения основных меток выводов элементов цифровой техники приведены в табл. 15.1.

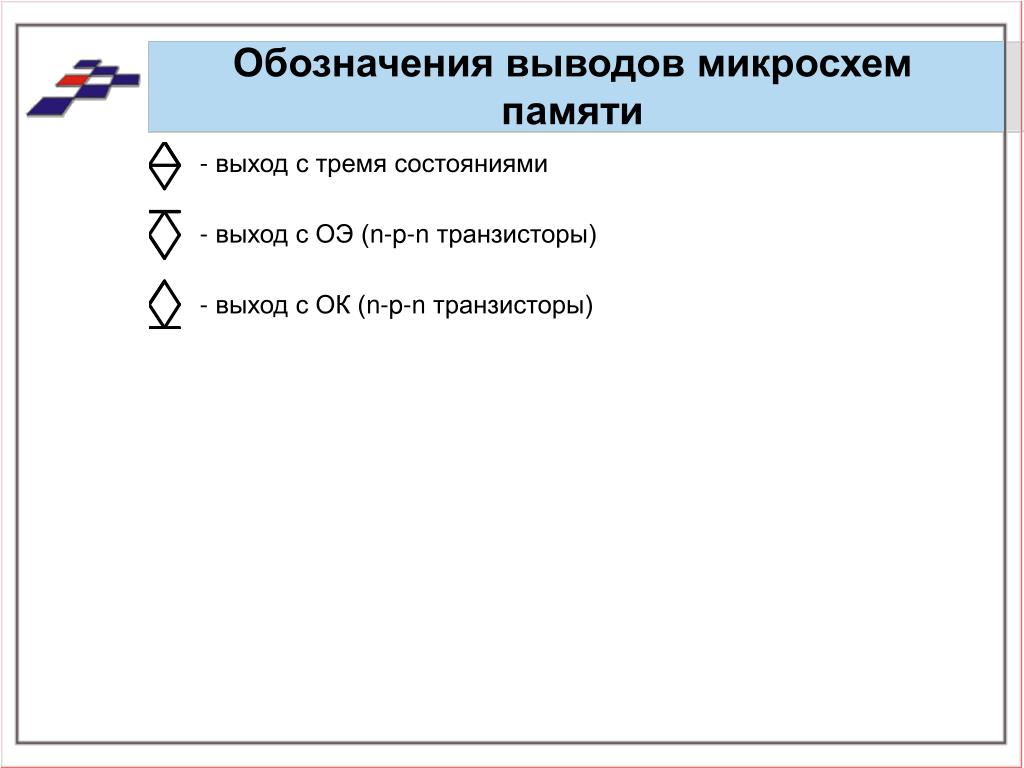

 Так называемые открытые выводы элементов помечают одним из специальных знаков: ромбиком (рис. 15.3, а) или кружком с четырьмя лучами (рис. 15.3, б). Если необходимо указать, что данный вывод соединен с коллектором транзистора структуры р-п-р, эмиттером транзистора п-р-п, стоком полевого транзистора с p-каналом или истоком транзистора с n-каналом, ромбик снабжают черточкой сверху (в), а кружок — уголком, обращенным к нему раскрывом (г). Если вывод соединён с коллектором n-р-n-транзистора, или с эмиттером p-n-p транзистора, или стоком полевого транзистора с каналом n-типа, или истоком полевого транзистора с каналом p-типа черточку у ромбика помещают снизу (д), а вершину уголка направляют в сторону кружка (е). Если в основном поле УГО логического элемента присутствует комбинация &◊ (1◊), это означает монтажное «И» («ИЛИ»). Вывод с так называемым третьим состоянием или состоянием высокого импеданса (Z-состоянием) обозначают ромбиком с черточкой внутри (ж) или латинской буквой Z(и).


 Метки сложных функций выводов составляют из простых. Например, чтобы указать функцию записи WR в память М, используют сочетание WRM, разрешение Е записи — EWR, разрешение считывания RD — ERD, строб С записи — CWR, чтение из памяти — RWM, выбор SE данных D — SED и т. д. В качестве меток выводов можно использовать и обозначения функций (а также их комбинации) из табл. 15.1.

 Для нумерации разрядов в группах выводов к обозначениям метки добавляют цифры, соответствующие их номерам Например, информационный вход нулевого разряда обозначают D0, первого — D1 и т. п. Если при этом весовые коэффициенты разрядов определены однозначно, то вместо номера разряда можно указать его весовой коэффициент из ряда Р^п, где Р — основание системы счисления, а п — номер разряда. Для двоичной системы счисления такой ряд весов имеет вид 2⁰, 2¹ , 2², 2³ или 1, 2, 4, 8 и т. д. Поэтому нулевой разряд можно обозначить D1 или просто 1, первый — D2 или 2, второй — D4 или 4, третий — D8 или 8 и т. д. Для уменьшения числа знаков в метке допускается вместо весового коэффициента указывать степень его основания. Чтобы отличить последнюю от цифр, обозначающих номер или весовой коэффициент, перед ней ставят стрелку, направленную вверх. Например, информационный вход с весовым коэффициентом 128 (2⁷) можно обозначить D↑7 или ↑7.


 Выводы элементов могут быть логически равнозначными, т. е. взаимозаменяемыми без изменения функции элемента, и неравнозначными. Если все выводы равнозначны и их функции однозначно определяются функцией элемента, УГО изображают без дополнительных полей, а выводы — на одинаковом расстоянии один от другого. Для примера на рис 15.4, а показано УГО одного из таких элементов — элемента «2И-НЕ».


 Логически равнозначные выводы можно графически объединить в группу, присвоив каждой из них метку, условно обозначающую либо взаимосвязь выводов в группе, либо их функциональное назначение, либо и то и другое. Помещают такую метку обычно на уровне первого сверху вывода группы. Например, знак & у верхнего вывода фрагмента УГО, показанного на рис. 15.4, б, означает, что все три вывода элемента объединены логической функцией «И»; буква R (рис. 15.4, в) говорит о том, что каждый из выводов служит для установки элемента в состояние «0»; метка &R (рис. 15.4, г) — о том, что выводы объединены логикой «И» и предназначены для установки в это же состояние.


 Если несколько соседних меток содержат часть, отражающую одну и ту же функцию (например, функцию X в метках выводов на рис. 15.4, д), то эту часть можно вынести в так называемую групповую метку. Располагают её над группой меток, к которым она относится (рис. 15.4, ё). Группы меток и выводов обособляют либо увеличенным (но кратным 5 мм) интервалом (рис. 15.4, ж), либо заключением в дополнительные поле или зону.


 Из  нескольких  групповых меток, содержащих общую часть (рис. 15.4, ж), может быть выделена метка более высокого порядка, которую помешают над группами и отделяют интервалом (рис. 15,4, и). Группы выводов, относящиеся к такой метке, обязательно помещают в зону.


 Двунаправленные выводы (они выполняют роли как приемников, так и источников информации) обозначают меткой в виде двунаправленной стрелки или знака « > » (рис. 15.4, к, л.). При этом метки входных функций располагают над этим знаком, а выходных — под ним.


 В случае если вывод элемента имеет несколько функциональных назначений и (или) взаимосвязей, их обозначают соответствующими метками, помещаемыми одна под другой (рис. 15,4, м). При необходимости напротив каждой метки (на внешней стороне дополнительного поля) наносят указатели, определяющие условие выполнения функций, обозначенных метками. Для примера на рис. 15.4, н изображен фрагмент УГО элемента с выводом, на котором сигнал с уровнем «1» выполняет функцию СА1, с уровнем «0» — функцию CA2, а при переходе с уровня «0» на уровень «1» и наоборот — соответственно функции САЗ и СА4.

 Примеры условных графических обозначений некоторых элементов цифровой техники приведены на рис. 15.5.
Под позиционным обозначением DD\ здесь представлен двухвходовый логический элемент «И-НЕ». Знак в виде ромбика с черточкой внизу означает, что элемент имеет открытый коллекторный выход структуры п-р-п.

  Элемент DD2 — трехвходовый «ИЛИ-НЕ», DD3 — двухвходовый элемент «исключающее ИЛИ», DD4 — элемент «2ИЛИ-И-НЕ».


 Позиционное обозначение DD5 на рис. 15.5 принадлежит одновибратору. У данного одновибратора два (прямой и инверсный) динамических (косая черта на границе основного и дополнительного полей) входа запуска, объединенных по «И» (знак &), вход «Сброс» (R) и два выхода (прямой и инверсный). Частотозадающие RC-элементы подключают к выводам С и RC, помеченным крестиками.


 Условные графические обозначения триггеров DD6, DD1 представлены на рис. 15.5. Триггер DD6 является RS-триггером со статическими инверсными входами R (установка в нулевое состояние) и S (в единичное) и двумя выходами: прямым и инверсным. Второе УГО символизирует D-триггер с установкой по инверсным входам R и S, с динамическим входом С, реагирующим на изменение сигнала с уровня логического «0» на уровень логической «1», и такими же, что и у предыдущего триггера, выходами.


 Под позиционным обозначением DD8 изображено УГО двоично-десятичного реверсивного счетчика. Прямые динамические входы +1 и -1 предназначены для подачи тактовых импульсов соответственно при прямом и обратном счете, прямой статический вход R служит для установки счетчика в состояние «0», инверсный вход С — для предварительной записи информации, поступающей на входы в коде 1-2-4-8. В таком же коде снимается информация и с выходов счетчика. Сигнал на выводе CR появляется при прямом счете одновременно с переходом счетчика в состояние 0 (после 9), на выводе BR — при обратном счете (после 1). Напряжение питания подают на выводы 0V и +5V Номера, указанные над линиями выводов счетчика, соответствуют номерам выводов микросхемы К155ИЕ6 (тип микросхемы обычно указывают рядом с позиционным обозначением, как в данном примере).


 Элемент DD9 — дешифратор состояний счетчика, преобразующий сигналы в двоичном коде 1-2-4-8 в сигналы управления семисегментным индикатором (метки — латинские строчные буквы а—g — соответствуют общепринятым обозначениям сегментов, метка h соответствует разделители разрядов). Вход S предназначен для гашения индицируемого знака.

  Условное графическое обозначение DD10 на рис.15.5 обозначает четырехразрядный регистр сдвига типа К155ИР1, позволяющий записывать последовательную и параллельную информацию, сдвигать и считывать ее в том же виде. Для сдвига вправо: V1 — вход последовательного кода, С1 — тактовые импульсы. При этом V2 и D1—D4 должны быть равны «0». Для записи параллельного кода: V2 = 1, С2 = 0, а V1 и C1 — любые значения.


 К числу выводов, не несущих логическую информацию, относят выводы питания, выводы электродов транзисторов (например, в наборах транзисторов), выводы для подключения внешних частотозадающих элементов (резисторов, конденсаторов, кварцевых резонаторов и т. п.).


 Вывод питания в общем случае обозначают латинской буквой U. Если питающих напряжений несколько, их условно нумеруют и указывают каждое у своего вывода. Вместо буквы можно указать номинальное значение напряжения и его полярность (см. рис. 15,5, DD8). Общий вывод помечают нулевым напряжением 0V.


 Выводы коллектора, эмиттера и базы обозначают соответственно латинскими буквами К, Е и В, причем, если это эмиттер структуры р-п-р, справа от буквы Е изображают знак « > » (или стрелку, направленную вправо), а если структуры п-р-п — знак « < » (или стрелку влево).


 Вывод для подключения резистора помечают буквой R, конденсатора - С, катушки — L, кварцевого резонатора — буквами BQ.

 Существуют некоторые специфические приемы, используемые при вычерчивании схем устройств цифровой техники. Например, если устройство содержит несколько одинаковых элементов с большим числом выводов одного и того же функционального назначения, можно один из элементов начертить полностью, а остальные изобразить упрощенно, с меньшим числом выводов. В зоне сокращаемой группы выводов указывают одну под другой метки первого и последнего из них, а линии электрической связи объединяют в одну групповую.


 Цифровые интегральные микросхемы нередко содержат по несколько одинаковых логических или иных элементов. УГО таких элементов можно изображать как совмещенным, так и разнесенным способом. В последнем случае их изображают в соответствующих местах схемы (поворачивая при необходимости на 90°), а принадлежность к той или иной микросхеме указывают, как обычно, в позиционном обозначении.


 Элементы, изображаемые в одной колонке, допускается разделять линиями электрической связи. Контурные линии УГО в этом случае вычерчивают не полностью. Расстояние между концами контурных линий УГО и линиями электрической связи должно быть не менее 1 мм.

Условное графическое обозначение - микросхема

Условное графическое обозначение - микросхема

Cтраница 1

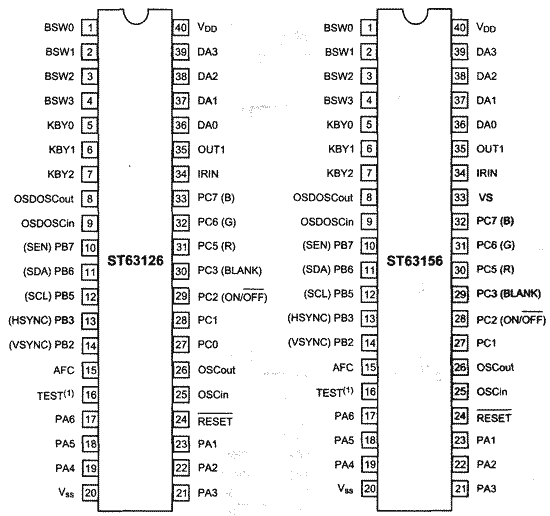

Условное графическое обозначение микросхемы К145ИК1809 показано на рис. 2.10, К145ИК1810 на рис. 2.11, назначение выводов дано в табл. 2.8 и 2.9 соответственно.  [2]

Условное графическое обозначение микросхемы приведено на рис. G.  [3]

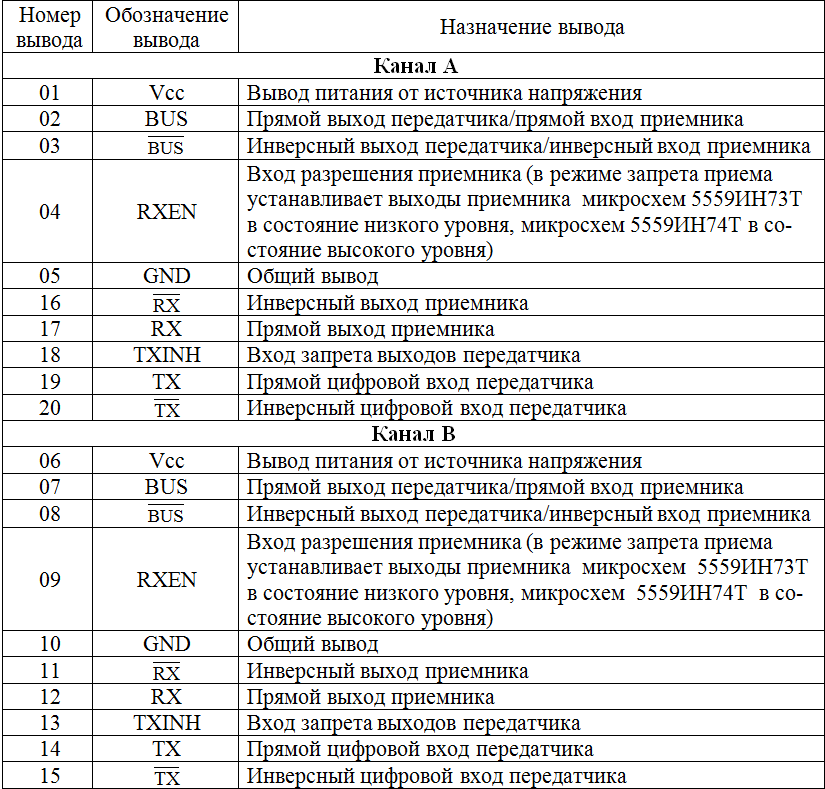

Условное графическое обозначение микросхемы приведено на рис. 11.7, структурная схема показана на рис. 11.8. Назначение выводов соответствует микросхеме К1801ВМ1 и имеет следующие особенности.  [5]

Условные графические обозначения микросхем КМ1804ВУ1 и КМ1804ВУ2 приведены на рис. 13.12 и 13.13, соответственно, назначение выводов дано в табл. 13.38 ( КМ1804ВУ1) и 13.39 ( КМ1804ВУ2), структурные схемы показаны на рис. 13.14 ( КМ1804ВУ1) ирис.  [7]

Условное графическое обозначение микросхемы и назначение выводов в указанных режимах приведены на рис. 18.1, табл. 18.1 и рис. 18.2, табл. 18.2 соответственно.  [8]

Если условное графическое обозначение микросхемы, приведенное в тех - ( ческнх условиях, соответствует требовгЬшям ГОСТ 2.743 - 82, то его нужно приме-пъ при выполнении схем.  [9]

Если условное графическое обозначение микросхемы, приведенное в технических условиях, соответствует требованиям ГОСТ 2.743 - 82, то его нужно применять при выполнении схем.  [10]

На рис. 5.34 приведено условное графическое обозначение микросхемы К. Режим работы усилителей по постоянному току задается путем регулирования тока управления. Диапазон тока управления позволяет регулировать Inor, Куч, ивы макс и другие в широких пределах. Условное графическое обозначение микросхемы К1401УД4 отличается от обозначения К1401УД1 лишь полярностью напряжения питания.  [11]

На рис. 2.2 показано условное графическое обозначение микросхемы ОЗУ.  [13]

Процессор ВМ88 размещается в стандартном 40-выводном корпусе с двурядным расположением выводов. Условное графическое обозначение микросхемы приведено на рис. 6.15. Функциональное назначение выводов микросхемы совпадает с функциональным назначением тех же выводов для ВМ86 ( ср. Это упрощает проектирование МС на их основе, дает возможность ввести процедуры автоматического распознавания типа МП. Такого рода распознавания важны для компонентов внешнего расширения процессоров, работающих в максимальном режиме.  [15]

Страницы:      1    2

Обозначение цепей питания в иностранных материалах

Обозначение цепей питания в иностранных материалах

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

V_CC, V_EE, V_DD, V_SS - откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему. Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают V_C, V_E и V_B. Резисторы подключенные к выводам транзистора обозначим R_C, R_E и R_B. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают V_CC, V_EE и V_BB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, V_CC соответствуют плюсу, а V_EE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.

Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений V_DD и V_SS (D — drain, сток; S — source, исток): V_{DD —} плюс, V_{SS —} минус.

Обозначения напряжений на выводах вакуумных ламп могут быть следующие: V_P (plate, anode), V_K (cathode, именно K, не C), V_G (grid, сетка).

Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (V_CC - плюс, V_EE — минус), а Vdd и Vss для схем на полевых транзисторах (V_DD - плюс, V_{SS —} минус). Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.

Для схем с двух полярным питанием V_CC и V_DD могут интерпретироваться как наибольшее положительное, а V_EE и V_SS как самое отрицательное напряжение в схеме относительно земли.

Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.

Вот перечень некоторых обозначений (далеко не полный).

Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).

Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.

Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют V_CC вместе с V_SS или V_DD вместе с V_EE, но смысл, обычно, сохраняется — V_CC > V_SS, V_DD > V_EE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др. , обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.

Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.

Информация собрана из различных источников в сети Интернет.
Специально для сайта radiokot.ru

Все вопросы в Форум.

% PDF-1.2 % 2811 0 объект > эндобдж xref 2811 298 0000000016 00000 н. 0000006316 00000 н. 0000011144 00000 п. 0000011306 00000 п. 0000011393 00000 п. 0000011501 00000 п. 0000011655 00000 п. 0000011788 00000 п. 0000011942 00000 п. 0000012097 00000 п. 0000012268 00000 п. 0000012401 00000 п. 0000012591 00000 п. 0000012766 00000 п. 0000012949 00000 п. 0000013168 00000 п. 0000013279 00000 п. 0000013389 00000 п. 0000013541 00000 п. 0000013718 00000 п. 0000013861 00000 п. 0000013995 00000 п. 0000014167 00000 п. 0000014355 00000 п. 0000014493 00000 п. 0000014659 00000 п. 0000014812 00000 п. 0000014924 00000 п. 0000015036 00000 п. 0000015164 00000 п. 0000015336 00000 п. 0000015492 00000 п. 0000015625 00000 п. 0000015775 00000 п. 0000015916 00000 п. 0000016060 00000 п. 0000016277 00000 п. 0000016439 00000 п. 0000016610 00000 п. 0000016738 00000 п. 0000016922 00000 п. 0000017114 00000 п. 0000017254 00000 п. 0000017437 00000 п. 0000017619 00000 п. 0000017826 00000 п. 0000018013 00000 п. 0000018185 00000 п. 0000018334 00000 п. 0000018507 00000 п. 0000018646 00000 п. 0000018830 00000 п. 0000018973 00000 п. 0000019124 00000 п. 0000019272 00000 п. 0000019419 00000 п. 0000019576 00000 п. 0000019723 00000 п. 0000019871 00000 п. 0000020014 00000 н. 0000020165 00000 п. 0000020306 00000 п. 0000020444 00000 п. 0000020571 00000 п. 0000020710 00000 п. 0000020870 00000 п. 0000021016 00000 п. 0000021182 00000 п. 0000021363 00000 п. 0000021529 00000 п. 0000021677 00000 п. 0000021814 00000 п. 0000021960 00000 п. 0000022124 00000 п. 0000022271 00000 п. 0000022423 00000 п. 0000022574 00000 п. 0000022733 00000 п. 0000022874 00000 п. 0000023045 00000 п. 0000023204 00000 п. 0000023344 00000 п. 0000023490 00000 н. 0000023641 00000 п. 0000023798 00000 п. 0000023931 00000 п. 0000024097 00000 п. 0000024250 00000 п. 0000024387 00000 п. 0000024543 00000 п. 0000024694 00000 п. 0000024831 00000 п. 0000024970 00000 п. 0000025106 00000 п. 0000025241 00000 п. 0000025379 00000 п. 0000025533 00000 п. 0000025655 00000 п. 0000025789 00000 п. 0000025981 00000 п. 0000026125 00000 п. 0000026262 00000 п. 0000026452 00000 п. 0000026596 00000 п. 0000026766 00000 п. 0000026928 00000 п. 0000027098 00000 п. 0000027248 00000 п. 0000027389 00000 н. 0000027548 00000 п. 0000027682 00000 п. 0000027808 00000 п. 0000027937 00000 н. 0000028082 00000 п. 0000028217 00000 п. 0000028358 00000 п. 0000028509 00000 п. 0000028649 00000 п. 0000028779 00000 п. 0000028916 00000 п. 0000029055 00000 п. 0000029196 00000 п. 0000029337 00000 п. 0000029465 00000 п. 0000029584 00000 п. 0000029727 00000 п. 0000029861 00000 п. 0000030014 00000 п. 0000030148 00000 п. 0000030283 00000 п. 0000030416 00000 п. 0000030537 00000 п. 0000030658 00000 п. 0000030953 00000 п. 0000031133 00000 п. 0000031420 00000 н. 0000031660 00000 п. 0000031817 00000 п. 0000032081 00000 п. 0000032317 00000 п. 0000032596 00000 п. 0000032781 00000 п. 0000033062 00000 п. 0000033325 00000 п. 0000033711 00000 п. 0000034057 00000 п. 0000034265 00000 п. 0000034473 00000 п. 0000034699 00000 п. 0000034877 00000 п. 0000035129 00000 п. 0000035360 00000 п. 0000035569 00000 п. 0000035659 00000 п. 0000035700 00000 п. 0000035871 00000 п. 0000035939 00000 п. 0000036029 00000 п. 0000036244 00000 п. 0000036486 00000 п. 0000036752 00000 п. 0000037004 00000 п. 0000037255 00000 п. 0000037425 00000 п. 0000037576 00000 п. 0000037837 00000 п. 0000038911 00000 п. 0000038934 00000 п. 0000046145 00000 п. 0000046254 00000 п. 0000046451 00000 п. 0000047148 00000 п. 0000047463 00000 п. 0000047788 00000 п. 0000048110 00000 п. 0000048459 00000 п. 0000048792 00000 п. 0000049090 00000 н. 0000049236 00000 п. 0000049504 00000 п. 0000049768 00000 п. 0000049858 00000 п. 0000050009 00000 п. 0000050099 00000 н. 0000050251 00000 п. 0000050596 00000 п. 0000050860 00000 п. 0000051009 00000 п. 0000051343 00000 п. 0000051765 00000 п. 0000051969 00000 п. 0000052273 00000 п. 0000052479 00000 п. 0000052781 00000 п. 0000052984 00000 п. 0000053406 00000 п. 0000053710 00000 п. 0000054004 00000 п. 0000054390 00000 п. 0000054600 00000 п. 0000054690 00000 н. 0000054824 00000 п. 0000055173 00000 п. 0000055370 00000 п. 0000055668 00000 п. 0000055970 00000 п. 0000056392 00000 п. 0000056778 00000 п. 0000057080 00000 п. 0000057374 00000 п. 0000057532 00000 п. 0000057723 00000 п. 0000057920 00000 н. 0000058254 00000 п. 0000058599 00000 п. 0000058715 00000 п. 0000058941 00000 п. 0000059119 00000 п. 0000059371 00000 п. 0000059602 00000 п. 0000059936 00000 н. 0000060172 00000 п. 0000060380 00000 п. 0000060565 00000 п. 0000060722 00000 п. 0000060958 00000 п. 0000061198 00000 п. 0000061479 00000 п. 0000061766 00000 п. 0000062008 00000 п. 0000062248 00000 п. 0000062491 00000 п. 0000062714 00000 п. 0000062871 00000 п. 0000063083 00000 п. 0000063246 00000 п. 0000063395 00000 п. 0000063638 00000 п. 0000063866 00000 п. 0000064118 00000 п. 0000064296 00000 н. 0000064583 00000 п. 0000064786 00000 п. 0000065065 00000 п. 0000065302 00000 п. 0000065564 00000 п. 0000065984 00000 п. 0000066400 00000 п. 0000066595 00000 п. 0000066825 00000 п. 0000067022 00000 п. 0000067272 00000 н. 0000067436 00000 п. 0000067662 00000 п. 0000067841 00000 п. 0000068011 00000 п. 0000068228 00000 п. 0000068432 00000 п. 0000068637 00000 п. 0000068800 00000 п. 0000068976 00000 п. 0000069130 00000 п. 0000069220 00000 п. 0000069410 00000 п. 0000069560 00000 п. 0000069763 00000 п. 0000069999 00000 н. 0000070170 00000 п. 0000070386 00000 п. 0000070592 00000 п. 0000070781 00000 п. 0000071122 00000 п. 0000071212 00000 п. 0000071440 00000 п. 0000071610 00000 п. 0000072020 00000 н. 0000072211 00000 п. 0000072415 00000 п. 0000072632 00000 п. 0000072804 00000 п. 0000072996 00000 н. 0000073215 00000 п. 0000073496 00000 п. 0000073704 00000 п. 0000073861 00000 п. 0000074101 00000 п. 0000074431 00000 п. 0000074639 00000 п. 0000074815 00000 п. 0000074944 00000 п. 0000075034 00000 п. 0000075217 00000 п. 0000075368 00000 п. 0000075604 00000 п. 0000075868 00000 п. 0000076009 00000 п. 0000006458 00000 п. 0000011120 00000 п. трейлер ] >> startxref 0 %% EOF 2812 0 объект > эндобдж 3107 0 объект > поток HVPSg {s ށ` @ L & "y \ 0 (| u" ԮAE + hj2 Ơ ֝ t`U @ Zv70XQ; [] T | w ν

Интегральные схемы, ИС | Electronics Club

Штыри | Держатели | Статический | Таблицы данных | Книги | Раковина / источник | Объединить выходы | Логические ИС | ПИК

Смотрите также: 555 | 4000 серия | 74 серии

обычно называют ИС или микросхемами.Это сложные схемы, нанесенные на крошечные полупроводниковые микросхемы (кремний).

Силиконовый чип обычно упаковывается в пластиковый держатель с контактами, расположенными на сетке 0,1 дюйма (2,54 мм), которая поместятся в отверстия на картоне и макетах. Очень тонкие провода внутри корпуса соединяют микросхему с контактами.

для поверхностного монтажа (SMD) предназначены для машинной сборки. У них очень короткие близко расположенные контакты и не подходят для образовательных или хобби-схем.

Номера контактов

Штыри пронумерованы против часовой стрелки вокруг микросхемы (микросхемы), начиная с выемки или точки.На схемах показана нумерация 8-контактных и 14-контактных ИС, но принцип одинаков для всех размеров.

Rapid Electronics: ИС (все типы)

Держатели микросхем (гнезда DIL)

легко повреждаются нагревом при пайке, а их короткие контакты не могут быть защищены радиатором. Вместо этого мы используем держатель микросхемы, строго называемый гнездом DIL (DIL = Dual In-Line), который можно безопасно припаять. на печатную плату. После завершения пайки ИС вставляется в держатель.

IC необходимы только при пайке, поэтому они не используются на макетных платах.

Rapid Electronics: розетки DIL

Извлечение ИС из держателя

Если вам нужно извлечь микросхему, ее можно аккуратно извлечь из держателя с помощью небольшой отвертки с плоским лезвием. Осторожно поднимите каждый конец, вставив лезвие отвертки между микросхемой и держателем и осторожно повернув отвертку. Постарайтесь начать подъем с обоих концов, прежде чем пытаться извлечь ИС, иначе вы погнетесь и, возможно, сломаете штифты.

Печатные платы серийного производства часто имеют ИС, припаянные непосредственно к плате. без держателя микросхемы обычно это делается на машине, которая может работать очень быстро. Не пытайтесь сделайте это самостоятельно, потому что вы, вероятно, повредите микросхему, и ее будет сложно удалить без повреждений.

Меры защиты от статического электричества

Многие ИС чувствительны к статическому электричеству и могут быть повреждены при прикосновении к ним, потому что ваше тело могло быть заряжено статическим электричеством, например, от одежды. Чувствительные к статическому электричеству ИС будут поставляться в антистатической упаковке с предупреждающей этикеткой и их следует оставить в этой упаковке до тех пор, пока вы не будете готовы их использовать.

Обычно достаточно заземлить руки, прикоснувшись к металлической водопроводной трубе или окну. перед обработкой ИС, но для более чувствительных (и дорогих!) ИС специальные имеется оборудование, включая заземленные браслеты и заземленные рабочие поверхности. Заземленную рабочую поверхность можно сделать из листа алюминиевой кухонной фольги и использовать зажим-крокодил для соединения фольги с металлической водопроводной трубой или оконной рамой с Последовательный резистор 10кОм.

Лист данных

с подробной информацией об их характеристиках и функциях. В некоторых случаях показаны примеры схем. Большой объем информации с символами и Сокращения могут сделать таблицы данных ошеломляющими для новичка, но они того стоят читая по мере того, как вы становитесь более уверенными, потому что они содержат много полезной информации для более опытные пользователи, проектирующие и тестирующие схемы.

На странице ссылок перечислены некоторые веб-сайты с техническими данными, но это хорошо стоит вложить деньги в некоторые справочники, такие как приведенные ниже.

Справочники по микросхемам

Я рекомендовал эти книги, которым, возможно, будет легче следовать, чем листам данных:

Потребление и получение тока

IC часто называют «потребителями» или «источниками» тока. Термины относятся к направлению тока на выходе ИС.

Если на ИС втекающий ток , он течет на выход . Это означает, что устройство, подключенное между положительным источником питания (+ Vs) и Выход IC будет включен , когда на выходе будет низкий уровень (0 В) .

Если IC получает ток , он течет из выхода . Это означает, что устройство, подключенное между выходом IC и отрицательным питание (0 В) будет включено , когда выход будет высоким (+ Vs) .

К выходу IC можно подключить два устройства, чтобы одно было включено. когда выход низкий, а другой включен, когда выход высокий.

Максимальные токи потребления и истока для выхода IC обычно одинаковы, но есть некоторые исключения, например, логические ИС 74LS TTL могут потреблять до 16 мА, но только источник 2 мА.

Использование диодов для объединения выходов

Выходы микросхем никогда нельзя напрямую соединять вместе. Однако диоды могут использоваться для объединения двух или более цифровых (высокий / низкий) выходов ИС, например счетчика. Это может быть полезным способом создания простых логических функций без использования логических вентилей!

На схеме показаны два способа объединения выходов с помощью диодов. Диоды должны быть способны передачи выходного тока. Сигнальные диоды 1N4148 подходят для слаботочных устройств, таких как светодиоды.

Например, выходы Q0 - Q9 счетчика 4017 1 из 10 идти высоко по очереди. Использование диодов для объединения 2-го (Q1) и 4-го (Q3) выходов, как показано на нижней диаграмме светодиод дважды мигнет, а затем появится более длинный промежуток. Диоды выполняют функцию логического элемента ИЛИ.

Примеры проектов:

555 Таймер IC

8-контактная микросхема таймера 555 используется во многих проектах. Для получения дополнительной информации см. Страницу таймера 555.

Рекомендуемая книга: IC 555 Projects

Rapid Electronics: таймер NE555

Логические ИС

обрабатывают цифровые сигналы, и есть многие устройства, в том числе логические вентили, триггеры, регистры сдвига, счетчики и драйверы дисплея.

можно разделить на две группы: серии 4000 и 74, которая состоит из различных семейств, таких как 74HC, 74HCT и 74LS.

Для большинства новых проектов семейство 74HC - лучший выбор. В таблицах показано напряжение питания и максимальный выходной ток для каждого семейства. Для семейств 74LS и 74HCT требуется питание 5 В, поэтому они не подходят для работы от батарей.

Входы логической ИС имеют высокий импеданс, и неиспользуемые входы должны быть подключены к 0 В или + В чтобы избежать неустойчивого поведения из-за состояния переключения входов в ответ на паразитные электрические помехи.ИС 74LS необычны, потому что их входы "плавают" в высоком уровне, когда они не подключены.

Количество логических входов ИС, которые могут управляться одним выходом одного и того же семейства, называется разветвлением . Обычно 50 (10 для 74LS), в простых схемах маловато.

Более подробную информацию о семействах логических ИС, включая расположение выводов для многих ИС, см. На следующих страницах:

Rapid Electronics:
ИС серии 4000 | ИС 74 серии

Смешивание семейств логики

Лучше всего построить схему, используя только одно логическое семейство, но при необходимости можно использовать разные семейства. смешанный при условии, что источник питания подходит для всех них. Например, для смешивания 4000 и 74HC требуется напряжение питания должно быть в диапазоне от 3 до 6 В. Схема, включающая микросхемы 74LS или 74HCT, должна иметь питание 5 В.

Выход 74LS не может надежно управлять входом 4000 или 74HC, если не установлен подтягивающий резистор 2.2к подключено между источник питания +5 В и вход для корректировки используемых немного разных диапазонов логического напряжения.

Обратите внимание, что выход серии 4000 может управлять только одним входом 74LS.

Управление входами 4000 или 74HC от выхода
74LS с помощью подтягивающего резистора.

PIC микроконтроллеры

PIC - это программируемый P I встроенный микроконтроллер C , «компьютер на кристалле». У них есть процессор и память для запуска программы, реагирующей на входы и управляющих выходами, поэтому они могут легко выполнять сложные функции, для которых потребовалось бы несколько обычных ИС.

Программирование микроконтроллера PIC может показаться сложным для новичка, но существует ряд разработанных систем. чтобы сделать это легко. Система PICAXE - отличный пример, потому что она использует стандартный компьютер для программирования (и перепрограммировать) PIC; не требуется специального оборудования, кроме недорогого кабеля для загрузки. Программы могут быть написаны на простой версии BASIC или с использованием блок-схемы. Программное обеспечение для программирования PICAXE и обширная документация доступна для бесплатной загрузки, что делает систему идеальной для обучения и пользователей. дома.Для получения дополнительной информации (включая загрузки) посетите сайт www.picaxe.co.uk

Если вы думаете, что PIC не для вас, потому что вы никогда не писали компьютерных программ, пожалуйста, посмотрите Система PICAXE. Начать работу с помощью нескольких простых команд BASIC очень легко, и существует ряд проекты доступны в виде наборов, которые идеально подходят для начинающих.

Быстрая электроника: PICAXE

Rapid Electronics (Быстрая электроника) любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку.У них есть широкий ассортимент микросхем и других компонентов для электроники, и я рад рекомендую их как поставщика.

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден.Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

клуб электроники.инфо © Джон Хьюс 2021

DLA - SMD-5962-89875 - МИКРОСХЕМА, ЛИНЕЙНЫЙ, ЧЕТЫРЕХ КВАДРАНТНЫЙ АНАЛОГОВЫЙ МНОЖИТЕЛЬ, МОНОЛИТНЫЙ КРЕМНИЙ

Объем:

На этом чертеже описаны требования к устройствам для микросхем класса B в соответствии с 1.2.1 стандарта MIL-STD-883, «Положения по использованию MIL-STD-883 в сочетании с устройствами, не поддерживающими JAN».

Полный ПИН-код должен быть таким, как показано в следующем примере:

Тип (ы) устройства должны идентифицировать функцию схемы следующим образом:

Тип устройства Общий номер Функция цепи 01 1595 Четырехквадрантный аналоговый умножитель

Схема (и) корпуса должна соответствовать стандарту MIL-STD-1835 и быть следующим:

Буквенное обозначение Обозначение Клеммы Тип упаковки C GDIP1-T14 или CDIP2-T14 14 Двухрядный

Отделка свинца должна соответствовать стандарту MIL-M-38510. Буква «Х» на микросхеме и ее упаковке не наносится. Обозначение «X» используется в спецификациях, когда свинцовые покрытия A, B и C считаются приемлемыми и взаимозаменяемыми без предпочтения.

Дифференциальное входное напряжение: V _X (контакты 9, 10, 11 и 12). . . . . . . . . . . . . . . ± (6 + I _{PIN 13} R _X ) В постоянного тока V _Y (контакты 4, 5, 6 и 8). . . . . . . . . . . . . . . . ± (6 + I _{PIN 3} R _Y ) В постоянного тока Приложенное напряжение (ΔV): Напряжение на контакте 2 - напряжение на контакте 1.. . . . . . . . . . . . . 30 В постоянного тока Напряжение на контакте 1 - напряжение на контакте 4. . . . . . . . . . . . . . 30 В постоянного тока Напряжение на контакте 1 - напряжение на контакте 9. . . . . . . . . . . . . . 30 В постоянного тока Напряжение на контакте 1 - напряжение на контакте 12. . . . . . . . . . . . . 30 В постоянного тока Напряжение на выводе 14 - напряжение на выводе 1. . . . . . . . . . . . . 30 В постоянного тока Напряжение на контакте 1 - напряжение на контакте 8. . . . . . . . . . . . . . 30 В постоянного тока Напряжение на контакте 12 - напряжение на контакте 7. . . . . . . . . . . . . 30 В постоянного тока Напряжение на выводе 9 - напряжение на выводе 7. . . . . . . . . . . . . . 30 В постоянного тока Напряжение на контакте 8 - напряжение на контакте 7.. . . . . . . . . . . . . 30 В постоянного тока Напряжение на выводе 4 - напряжение на выводе 7. . . . . . . . . . . . . . 30 В постоянного тока Ток смещения: Пин 3 ток. . . . . . . . . . . . . . . . . . . . . . 10 мА постоянного тока Пин 13 ток. . . . . . . . . . . . . . . . . . . . . 10 мА постоянного тока Рассеиваемая мощность (P _D ). . . . . . . . . . . . . . . . . . 750 мВт 2 / Диапазон температур хранения. . . . . . . . . . . . . . . . . От −65 ° C до + 150 ° C Температура свинца (пайка, 10 секунд). . . . . . . . . . + 300 ° С Тепловое сопротивление между переходом и окружающей средой ( _JA ). . . . . . . + 115 ° C / Вт Тепловое сопротивление переход-корпус ( _JC ). . . . . . . . См. MIL-STD-1835

Диапазон рабочих температур окружающей среды (T _A ). . . . . . . . . . . . . . . От −55 ° C до + 125 ° C Резисторы эмиттерного вырождения (R _X и R _Y ). . . . . . . . . . . . . . 15 кОм

Назначение:

, соответствующие этому чертежу, предназначены для использования, когда не существует военных спецификаций и отсутствуют квалифицированные военные устройства, которые будут выполнять требуемую функцию... Посмотреть больше

, соответствующие этому чертежу, предназначены для использования в тех случаях, когда не существует военных спецификаций, а квалифицированные военные устройства, которые будут выполнять требуемую функцию, недоступны для приложения производителя оригинального оборудования. Если существует военная спецификация и продукт, представленный на этом чертеже, был допущен к включению в список QPL-38510, указанное здесь устройство будет деактивировано и не будет использоваться для новой конструкции.Продукт QPL-38510 должен быть предпочтительным для всех приложений.

Основы: Поиск штифта 1 | Лаборатории злых безумных ученых

У вас есть компоненты и таблица данных, и вы готовы приступить к взлому. Но куда идет микросхема? Вывод 23 - это , где? Если вам повезет, ориентация будет четко обозначена или, возможно, изображена на диаграмме в таблице данных. Но если это не так или вы просто новичок в этом вопросе, полезно знать, что искать.

На картинке выше контакт 1 - это , четко обозначенный на блоке резисторов Аллена-Брэдли . И хорошо это или плохо, но это исключение, а не правило.

Вот основное правило, которое применяется к большинству интегральных схем : где-то есть отметка полярности. От этой отметки полярности поверните против часовой стрелки вокруг микросхемы и пронумеруйте контакты, начиная с 1.

Обычный маркер полярности представляет собой форму полумесяца на одном конце микросхемы.Другой - это маленькая точка у контакта 1, а иногда и небольшой треугольник или выступ. Иногда может появиться несколько таких отметок.

Часто вывод 1 находится в углу микросхемы, и только этот угол , а не сам вывод, отмечен маленьким кружком или треугольником.

На этом эскизе мы нарисовали воображаемую деталь под номером «THX1138D», изготовленную на 37 неделе 2013 года, и у нее есть загадочная партия или внутренний код «OHAI», который может или не может быть объяснен в таблице данных.Знаки полярности представляют собой углубление в виде полумесяца на левой стороне, а также точку у контакта 1. Это устройство имеет 20 контактов, пронумерованных против часовой стрелки по двум краям от 1 до 20.

Как мы увидим, существует множество примеров этого или близких вариантов. Но бывают также случаи, когда * нет * прямых отметок, но вместо этого вы можете полагаться на ориентацию текста, чтобы понять нумерацию. Ориентация текста одинакова, и для чипов такой формы (с выводами на двух противоположных сторонах) можно с уверенностью предположить, что знак полярности идет слева от текста.

Вот несколько классических и красивых примеров микросхем с хорошо обозначенной полярностью. Это корпуса интегральных схем «керамического DIP», датированные концом 1978 года. Каждый из них имеет форму полумесяца, а также более тонкую точку у вывода 1.

Это современный вариант той же конструкции с более высокой плотностью. Это широкий низкопрофильный пластиковый корпус, называемый 66-контактным TSSOP (и 128 МБ DDR SDRAM, если вам интересно). Ориентация задается формой полумесяца с левой стороны и точкой в ​​нижнем левом углу.Теперь эта точка выглядит так, как будто она ближе к контакту 2, чем к контакту 1. Опять же, маркер часто обозначает угол , где находится контакт 1, а не отдельный контакт.

Эта микросхема «восьмеричного шинного приемопередатчика» 74HC245D от NXP имеет форму полумесяца с левой стороны, а также немного более необычную функцию маркировки полярности. Вся передняя кромка чипа - кромка со штифтом 1 - слегка скошена.

И вот микросхема, у которой меньше «прямого» указания на ее ориентацию - нет точки или формы полумесяца.Как мы обсуждали ранее, в подобных случаях можно полагаться на ориентацию текста и представить эффективную отметку полярности на левой стороне чипа. Контакт 1 находится в нижнем левом углу.

Если вы присмотритесь, то увидите, что есть еще одна особенность маркировки полярности, так как этот чип также имеет очень слегка скошенный передний край.

Это несколько необычный DIP-чип с семью выводами и семью выводами. Это аккуратное маленькое твердотельное реле, способное коммутировать небольшие нагрузки от сети переменного тока (0.9 А при напряжении до 240 В переменного тока) от низковольтного цифрового входа. Предположительно, у него семь контактов, так что вы не можете вставить его задом наперед. В этом чипе также используется комбинация ориентации текста и скоса на стороне вывода 1.

Осторожно: эта видимая «точка» не является индикатором полярности; контакт 1 все еще находится в углу микросхемы.

Вот еще одна вариация. На левой стороне этого чипа напечатана полоса , которая служит индикатором полярности и заменяет форму полумесяца.

Вот тот, о котором нас часто спрашивают: 17-сегментный буквенно-цифровой дисплей. Светодиодные дисплеи могут быть довольно непонятными, потому что расположение контакта 1 явно не обозначено, а также нет формы полумесяца или другого очевидного маркера полярности. Однако сама этикетка является маркером полярности, и это важно помнить.

Edit: Мы изначально писали, что они следуют правилу ориентации меток, но оказалось, что это не так.Хотя обычно можно ожидать, что контакт слева от метки будет начинаться с вывода 1, это устройство (и, очевидно, некоторые другие буквенно-цифровые / 7-сегментные дисплеи) следует соглашению, согласно которому контакт 1 находится в верхнем левом углу дисплея - напротив десятичной точки. Это большой плюс для проверки таблицы!

Вот светодиодный матричный дисплей 5 × 7. Вы можете различить следы на обратной стороне под эпоксидной смолой, так что заманчиво искать там подсказки для ориентации, но эти типы обычно соответствуют правилу ориентации этикеток.Когда вы сориентируете деталь так, чтобы можно было прочитать этикетку, метка эффективной полярности будет слева.

На левой фотографии, где дисплей находится в вертикальном положении и видна этикетка, контакт 1 находится под нижним левым углом. На правой фотографии, где этикетка видна, но деталь перевернута, в правом нижнем углу виден контакт 1.

Иногда можно встретить микросхемы с очень разным внешним видом и очень четкими маркерами полярности.Этот чип от Agilent имеет золотую полосу в верхнем левом углу.

Иногда микросхема имеет зазубренный угол, указывающий, где находится контакт 1. Белая шелкография на печатной плате показывает увеличенное изображение этой выемки в нижнем левом углу.

Модель 486 представляет собой хороший пример микросхемы с зазубриной в углу, а модель 68030 имеет золотую полосу для обозначения контакта 1.

Этот чип Broadcom имеет точку в углу с контактом 1, но это довольно тонкая отметка.Если ваш чип уже установлен на плате, это может дать некоторую лучшую информацию для проверки ориентации. Например, вывод 1 этой микросхемы также отмечен белой точкой на печатной плате, а три других угла имеют отметку, как если бы эти углы не имели выемки.

Вот еще одна неоднозначная фишка. Контакт 1 четко обозначен стрелкой на печатной плате. Если бы чип был незакрепленным, он был бы немного менее четким, потому что не только есть точка на контакте 1, но также, очевидно, есть точка в противоположном углу.Это может быть просто случайный след от плесени, но он все равно может сбивать с толку.

А вот простая точка для обозначения ориентации.
