Урок 4. увеличительные приборы — Биология — 5 класс

Биология, 5 класс

Урок 4. Увеличительные приборы

Перечень вопросов, рассматриваемых на уроке:

  1. Урок посвящён изучению принципов работы различных увеличительных приборов
  2. Узнаете о цели применения увеличительных приборов для биологических исследований.

Ключевые слова:

Лупа, световой микроскоп, окуляр, объектив

Тезаурус:

Лупа – простейший увеличительный прибор, состоящий из увеличительного стекла, которое для удобства работы вставлено в оправу с ручкой.

Световой микроскоп – сложный оптический прибор для рассматривания предметов с увеличением в десятки, сотни и тысячи раз.

Обязательная и дополнительная литература по теме

  1. Биология. 5–6 классы. Пасечник В. В., Суматохин С. В., Калинова Г. С. и др. / Под ред. Пасечника В. В. М.: Просвещение, 2019
  2. Биология. 6 класс. Теремов А.
    В., Славина Н. В. М.: Бином, 2019.
  3. Биология. 5 класс. Мансурова С. Е., Рохлов В. С., Мишняева Е. Ю. М.: Бином, 2019.
  4. Биология. 5 класс. Суматохин С. В., Радионов В. Н. М.: Бином, 2014.
  5. Биология. 6 класс. Беркинблит М. Б., Глаголев С. М., Малеева Ю. В., Чуб В. В. М.: Бином, 2014.
  6. Биология. 6 класс. Трайтак Д. И., Трайтак Н. Д. М.: Мнемозина, 2012.
  7. Биология. 6 класс. Ловягин С. Н., Вахрушев А. А., Раутиан А. С. М.: Баласс, 2013.

Теоретический материал для самостоятельного изучения

Живые организмы состоят из клеток. Некоторые клетки можно увидеть, а размеры других настолько малы, что их практически не возможно рассмотреть без использования увеличительных приборов. Метод наблюдения требует усилить человеческий глаз для того, чтобы детально рассмотреть внутреннее и внешнее строение живых организмов.

Для изучения строения клеток используют увеличительные приборы.

Лупа – простейший увеличительный прибор. Лупа состоит из увеличительного стекла, которое для удобства работы вставлено в оправу с ручкой. Лупы бывают ручные и штативные.

Ручная лупа может увеличивать рассматриваемый объект от 2 до 20 раз.

Штативная лупа увеличивает объект в 10–20 раз.

С помощью лупы можно рассмотреть форму достаточно крупных клеток, но изучить их строение невозможно.

Световой микроскоп (от греч. макрос – малый и скопео – смотрю) – оптический прибор для рассматривания в увеличенном виде небольших, не различимых простым глазом предметов.

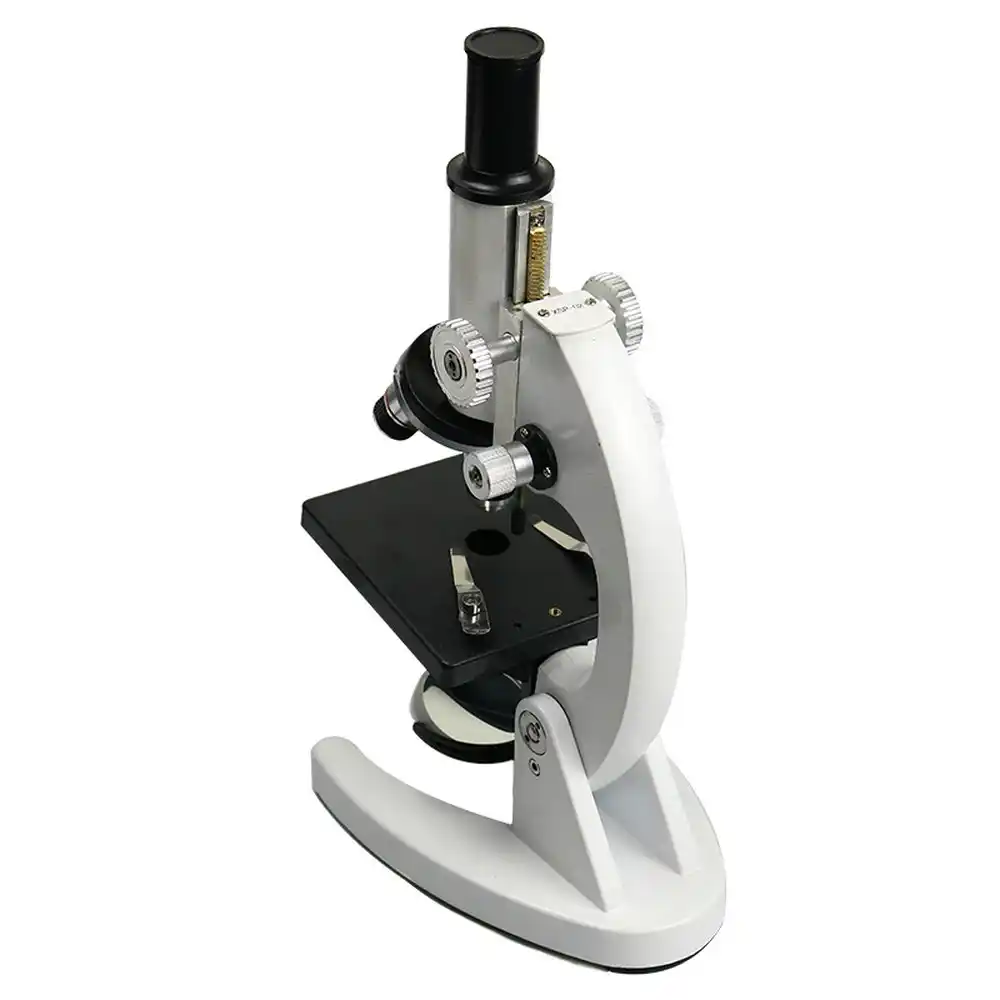

Световой микроскоп состоит из трубки, или тубуса (от лат. тубус – трубка). В верхней части тубуса находится окуляр (от лат. окулус – глаз). Он состоит из оправы и двух увеличительных стёкол. На нижнем конце тубуса находится

объектив (от лат. объектум – предмет), состоящий из оправы и нескольких увеличительных стёкол. Тубус прикреплён к штативу и поднимается и опускается с помощью винтов. На штативе находится также предметный столик, в центре которого имеется отверстие и под ним зеркало. Рассматриваемый на предметном стекле объект помещается на предметный столик и закрепляется на нём с помощью зажимов.

Главный принцип работы светового микроскопа заключается в том, что лучи света проходят через прозрачный (или полупрозрачный) объект исследования, который находится на предметном столике, и попадают на систему линз объектива и окуляра, увеличивающих изображение. Современные световые микроскопы способны увеличивать изображение до 3600 раз.

Чтобы узнать, насколько увеличивается изображение при использовании микроскопа, надо умножить число, указанное на окуляре, на число, указанное на используемом объективе.

Разбор типового тренировочного задания:

Тип задания: Установление соответствий между элементами двух множеств

Текст вопроса: Установите соответствие:

Варианты ответов:

Световой микроскоп

Молекулы воды, атомы железа

Ручная лупа

Клетки листа, клетки крови

Электронный микроскоп

Мякоть арбуза, муравей

Правильный вариант ответа:

Световой микроскоп

Клетки листа, клетки крови

Ручная лупа

Мякоть арбуза, муравей

Электронный микроскоп

Молекулы воды, атомы железа

Разбор типового контрольного задания

Тип задания: множественный выбор

Текст вопроса: Выберите верные утверждения:

Варианты ответов:

На предметном столике размещается изучаемый объект.

Главная часть увеличительных приборов – зеркало.

Главной частью увеличительных приборов являются линзы.

Линзы размещаются в зрительной трубке микроскопа.

На предметном столике размещается зеркало.

Объектив находится в верхней части зрительной трубки.

Окуляр находится в нижней части зрительной трубки.

Правильный вариант ответа:

На предметном столике размещается изучаемый объект.

Главной частью увеличительных приборов являются линзы.

Линзы размещаются в зрительной трубке микроскопа.

Обзор 10 видов лучших микроскопов

Микроскоп – не только прибор профессионального назначения, но и способ привлечения к науке детей и подростков. Существуют определенные различия в богатом ассортименте приборов.

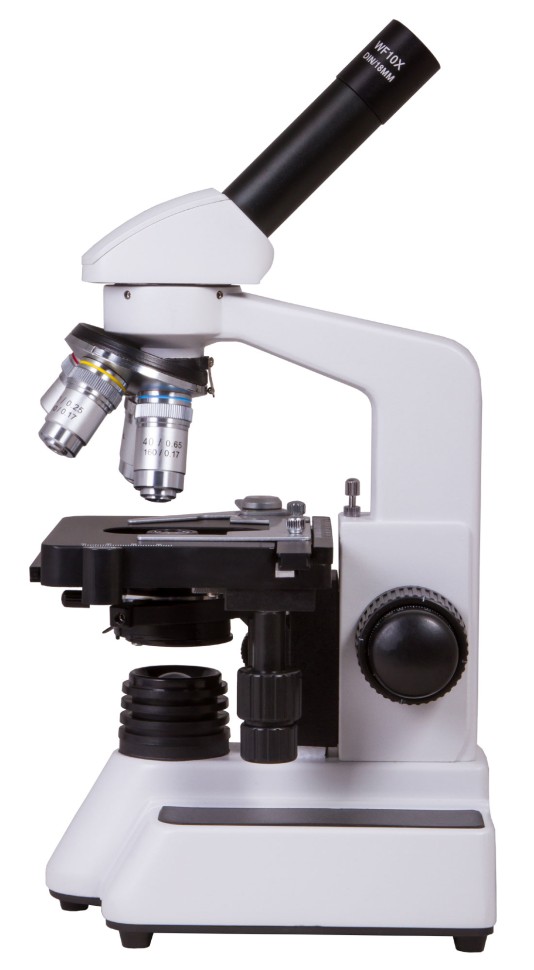

Устройство и принцип работы

Устройство:

Конструкция состоит из тубуса – полой трубки, где оборудуется окуляр (система линз). Когда он снимается, то регулируется увеличение. Прибор оснащается насадками для одного (монокулярная) или двух глаз (бинокулярная) либо двойной линзой с камерой для съемки.

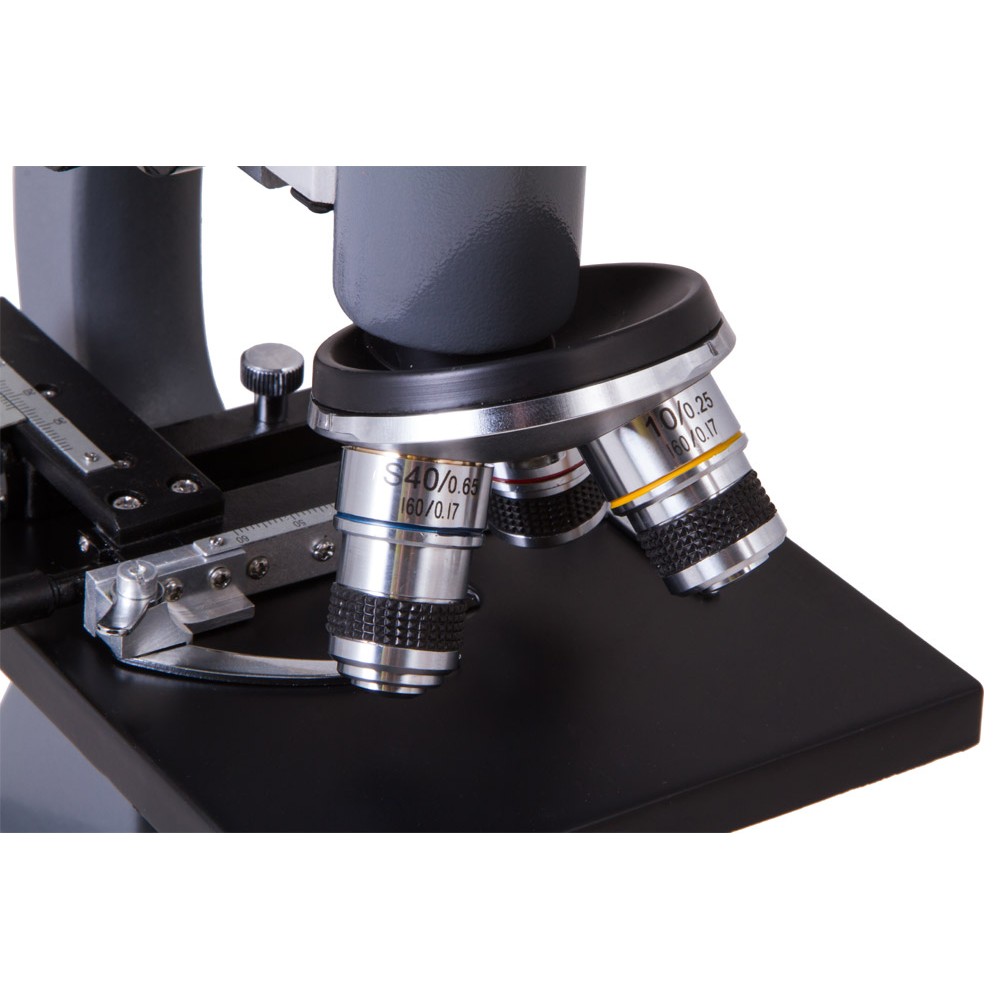

Перед рассматриваемым объектом располагается объектив. Он бывает двух типов: сухой и иммерсионный. Увеличение осуществляется специальным механизмом – револьверной насадкой (дорогие модели). Простые модели требуют ручной смены объективов.

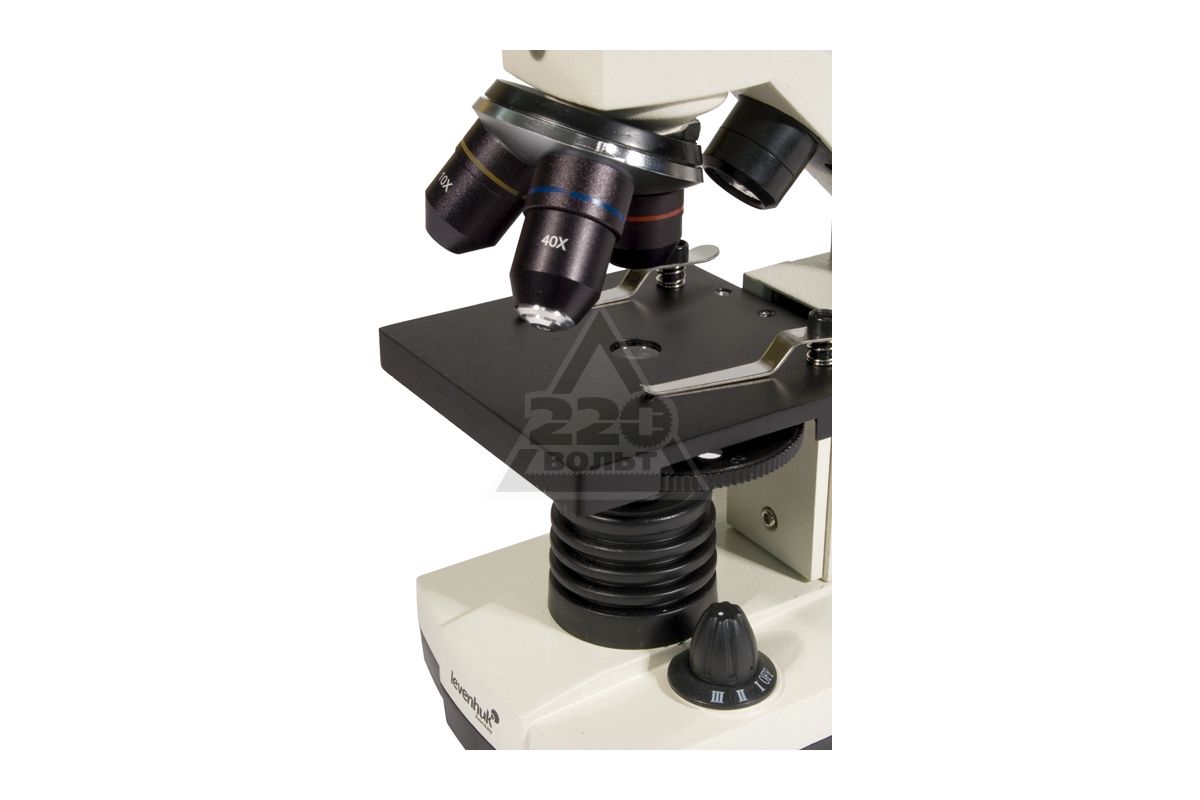

Исследуемый элемент размещается на предметном столике. Чтобы переместить объект по вертикали используется винт регулировки. Освещенность настраивается конденсатором. Некоторые модели оборудованы подсветкой (электрическая или зеркальная).

Принцип работы:

  • Исследуемый объект кладется на предметное стекло, сверху покрывается тонкой стеклянной пластинкой.
  • Свет концентрируется третьей системой линз – конденсатором, который крепится держателем. Ниже находится осветительное зеркало, которое передает свет от лампы.
  • Изображение сохраняется, если микроскоп оборудован камерой.

Принцип работы электронного микроскопа основан на изображении пучка заряженных частиц энергии. Они контролируются магнитными линзами, которые задают движение электронов.

Одна часть рассеивается, вторая – проходит через объект. Информация поступает от зарядов и подается на экран.

Назначение и функции:

Основное предназначение заключается в получении увеличенных изображений, измерении предметов, видимых или невидимых глазом.

Основные задачи:

  • Редактирование схем.
  • Анализы дефектов.
  • Мониторинг.
  • Подготовка материалов.
  • Тестирование.
  • Снятие микрохарактеристик.
Область применения микроскопов безмерна широка: метрология, криобиология, токсикология, вирусология, нанометрология, химия, биология, судебная экспертиза.

Функции микроскопов

  • Создание светового потока.
  • Воспроизведение увеличения оптического образа.
  • Визуализация изображения.

Как выбрать микроскоп

Важные параметры:

Тип конструкции

Материал изготовления прибора говорит о надежности и долговечности изделия. Лучшими характеристиками отличается металлический сплав. Его структура снижает вибрацию, а при температурных изменениях колебания отсутствуют.

Пластиковый корпус уступает металлическому по прочности.

Оптика

Важнейший параметр – обустройство качественного фокуса.

Стандартными линзами считаются DIN или JIN. Эти модели есть в розничной продаже, их легко заменить при поломке.

Линзы дают светокоррекцию.

Чем их количество больше, тем лучше передаются цвета, особенно на больших расстояниях. Пластиковые варианты, которыми оборудуются детские микроскопы, дают нечеткое и размытое изображение.

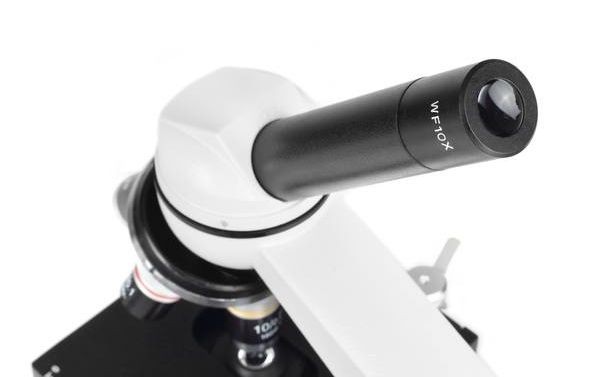

Окуляры

Линзы, расположенные ближе к глазу. Характеризуются широким полем зрения, что дает большее изображение. Глазам легче фокусироваться на объекте. Минимальный допустимый диаметр линз окуляра составляет 18 мм.

Подсветка

  • Лампа накаливания. Самая простая и недорогая.
  • Флуоресцентное освещение. Стеклянная колба, заполненная газом. Стоимость дороже, но работает дольше.
  • LED-лампы. Относятся к профессиональным устройствам, экономны, эффективны.
  • Галогеновые лампы. Мощный поток белого света гарантируют яркое освещение при любых условиях.

Фокус

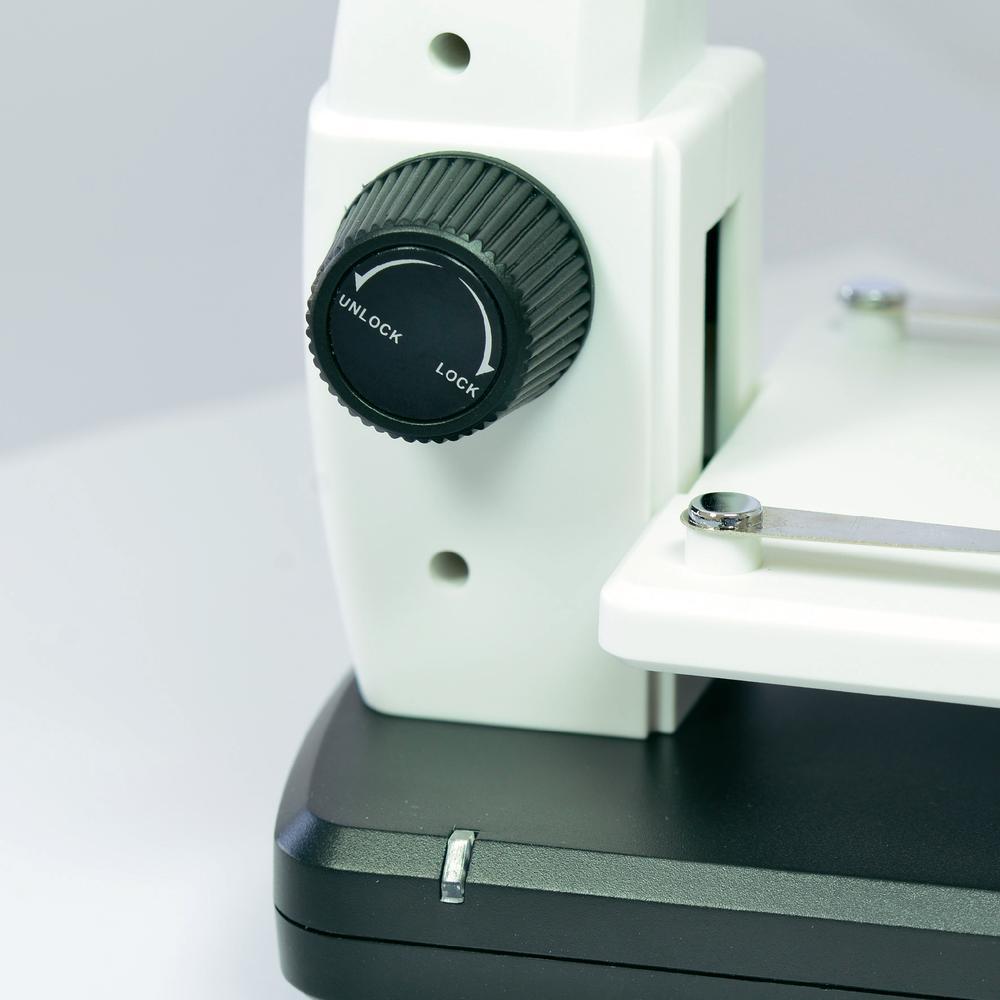

Грубая фокусировка состоит из одного регулятора, который двигает предмет через фокальную плоскость линзы. Чтобы увидеть изображение, регулятор поворачивается, но сделать это сложно.

При точной фокусировке объект увеличивается в вертикальной и горизонтальной плоскости.

Второстепенные параметры:

  • Сменные окуляры. Замена механизма происходит быстро, что ограничивает попадание пыли, так как очистить эти места сложно.
  • Набор для опытов. Если комплектация включает готовые образцы, то к работе можно приступить сразу после приобретения микроскопа. Это удобно, но не играет роли при выборе подходящего устройства.
  • Цифровой экран. Такое приспособление подходит как способ демонстрации процесса, так как действия видны на дисплее. Но стоимость значительно возрастает, практически все модели подключаются к внешним мониторам.

Какой должен быть хороший микроскоп:

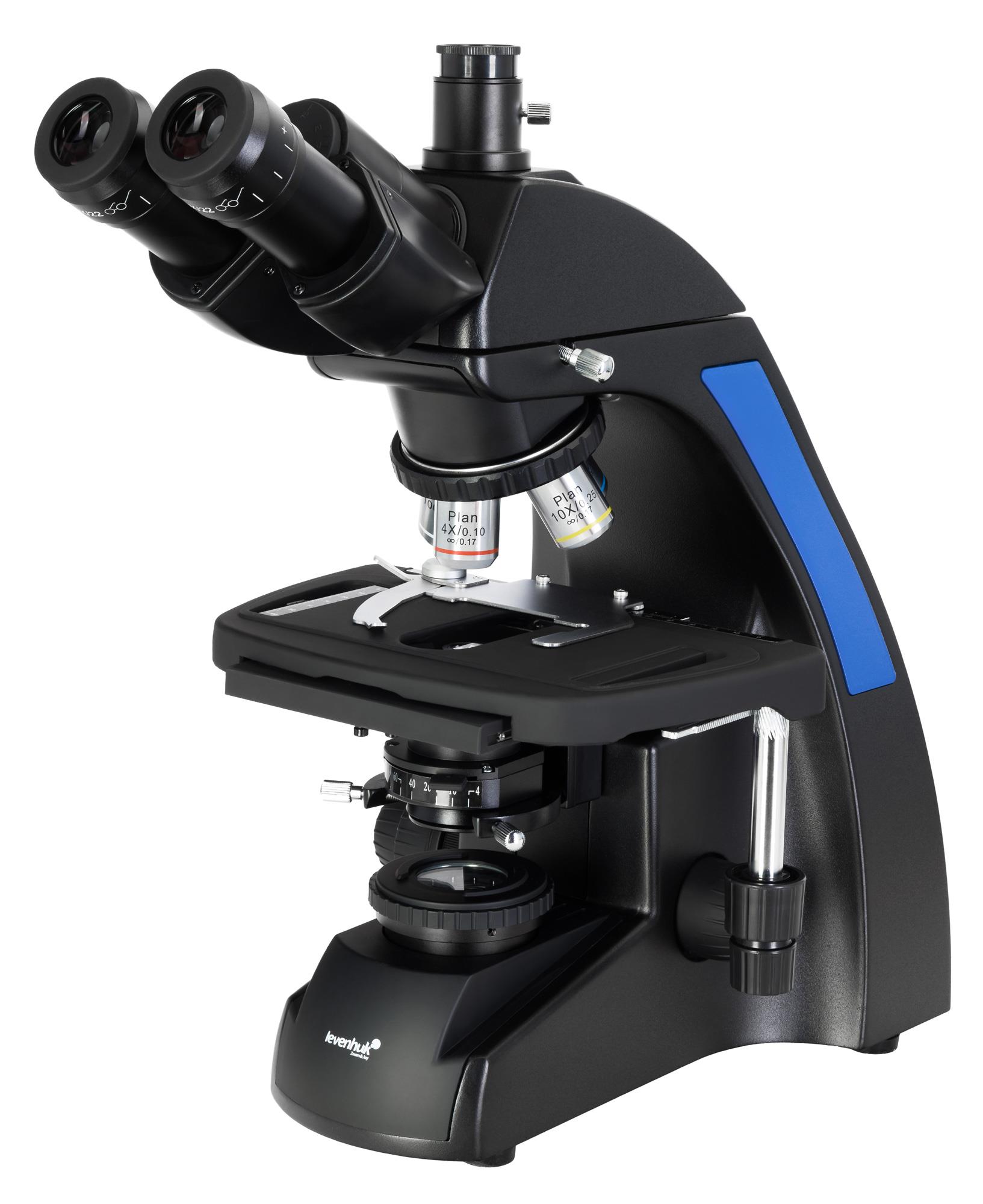

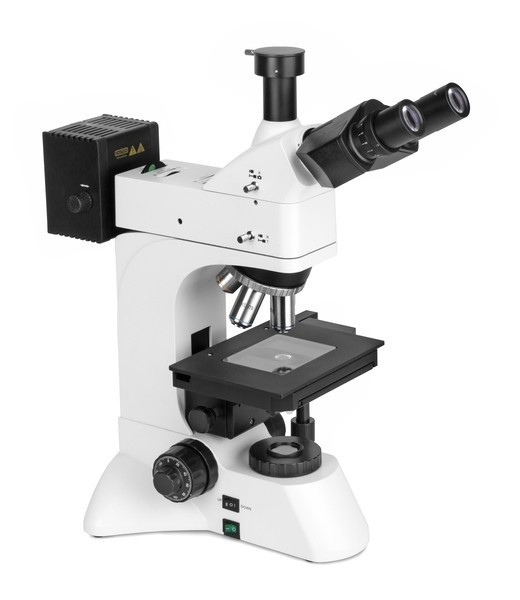

Важное требование к качественному изделию – бинокулярная или тринокулярная насадка. Два окуляра позволяют смотреть двумя глазами, не оказывают нагрузку для глаз при продолжительной эксплуатации.

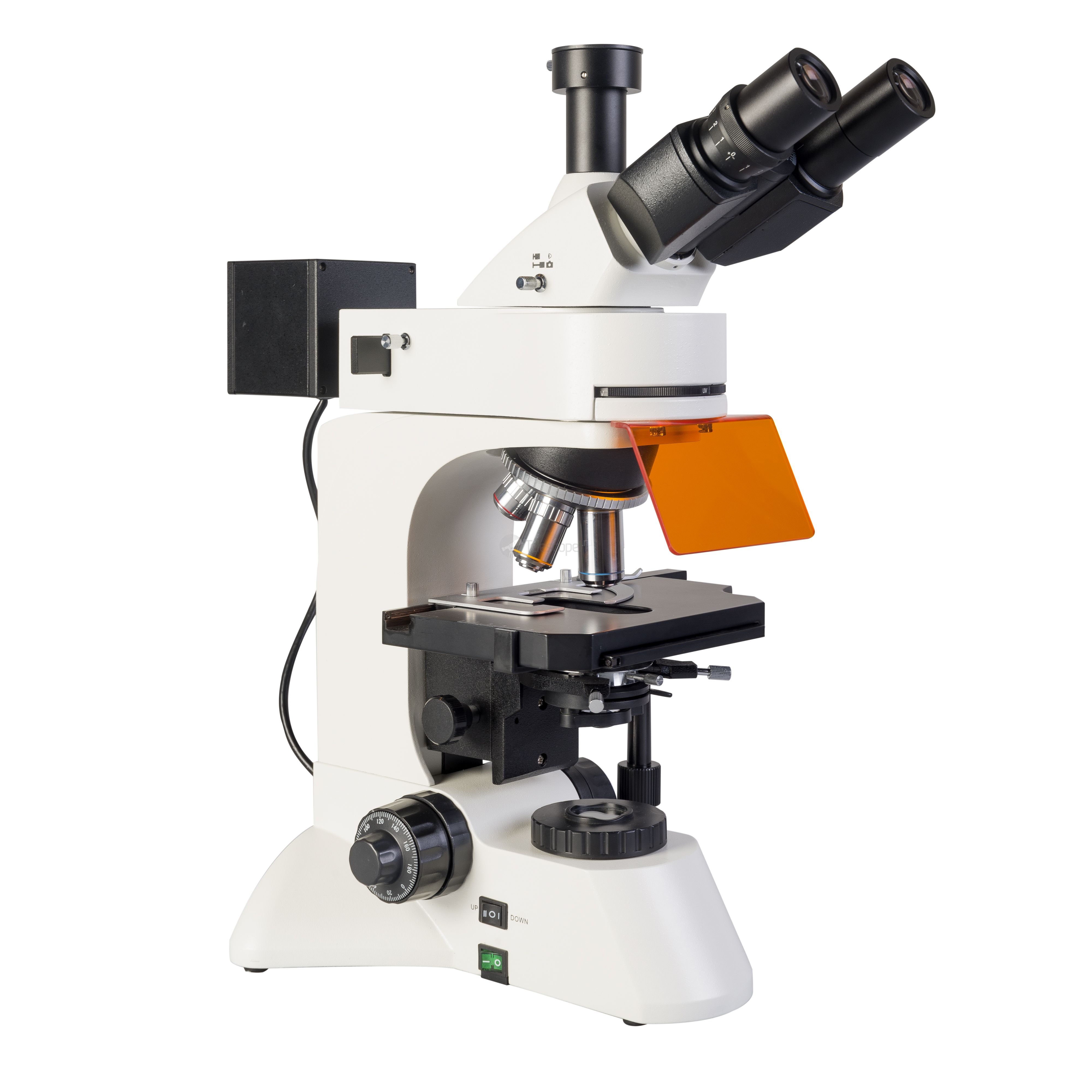

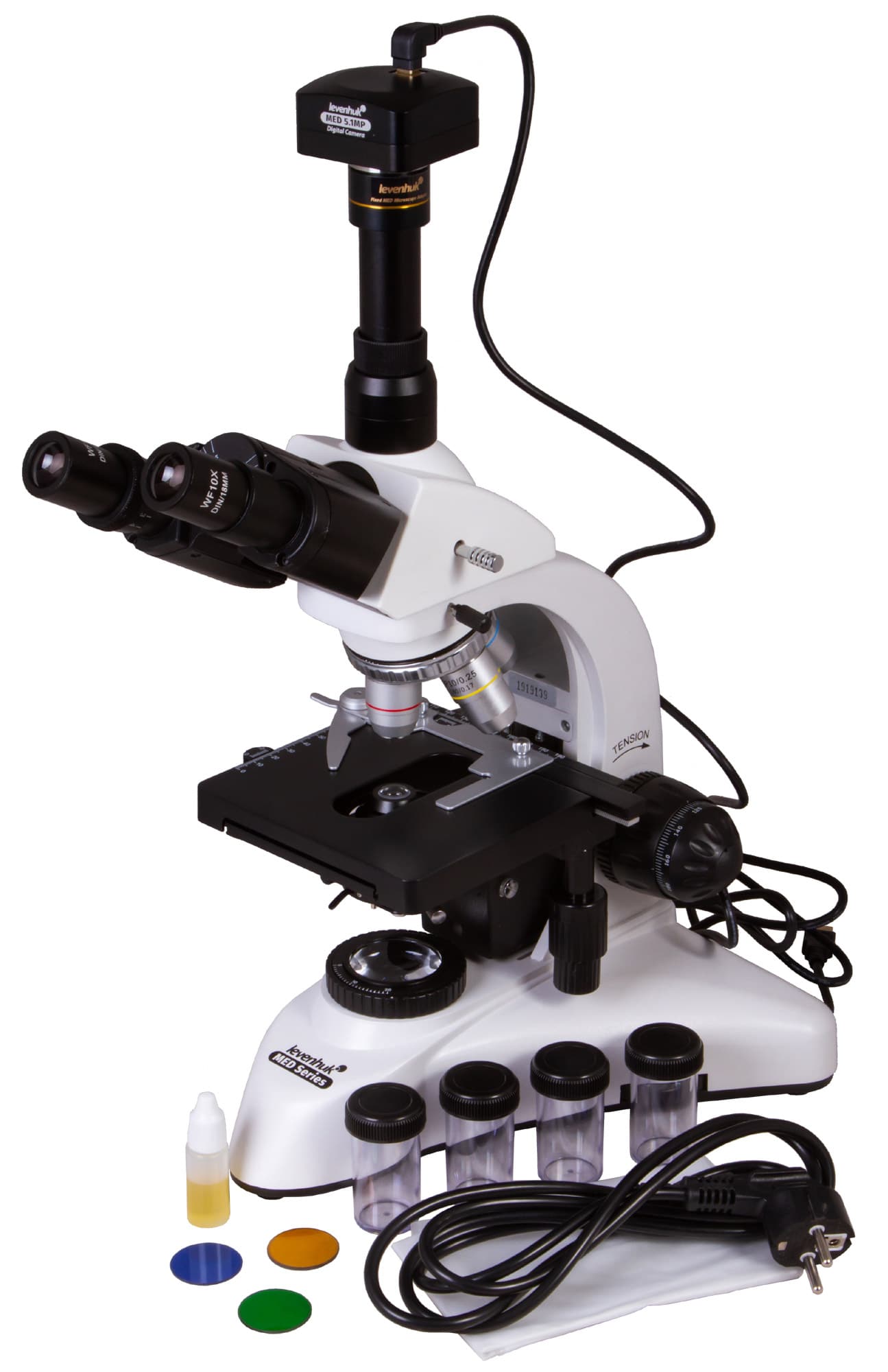

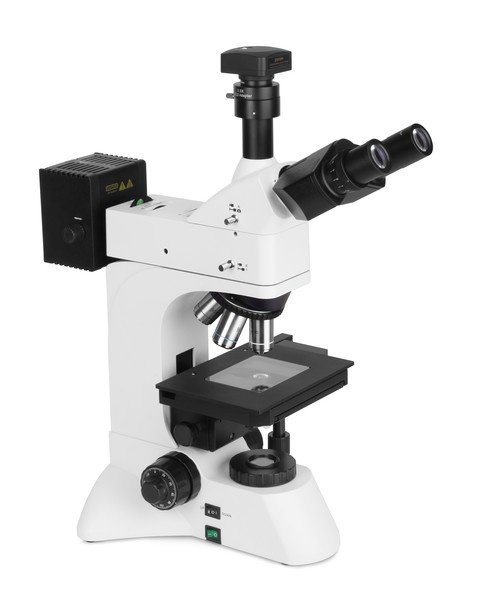

Тринокулярный механизм включает в себя дополнительную трубку для установки камеры, поэтому одновременно проводится наблюдение, фото или видеосъемка.

Характеристики

  • Ирисовая диафрагма.
  • Держатель фильтра
  • Увеличение до 2000 раз.
  • Предметный столик с препаратодержателем.
  • Мощная подсветка (нижняя, верхняя).
  • Точная, грубая фокусировка.
  • Адаптер переменного тока.
  • Регулируемое межзрачковое расстояние.

Плюсы:

  • Встроенный экран.
  • Качественная оптика.
  • Работа от сети и автономная.
  • Диоптрийная коррекция зрения.
  • Эргономичная конструкция штатива.
  • Комплектация набором для исследований.
  • Запись фото, видеофайлов с выводом на компьютер.
  • Оптическая схема микроскопа рассчитана на бесконечность.

Минусы:

  • Высокая стоимость.
  • Тяжелый вес или объем.

Лучший микроскоп для пайки

Приспособление для точных работ, пайки, монтажа электронных карт, микросхем. При ремонте и восстановлении электронных приборов, возникает необходимость пайки мелких деталей. Большинство случаев подразумевает поиск микротрещин материнских плат.

Устройство оборудовано фокусировкой вручную, плавным изменением степени увеличения, подсветкой.

С помощью программ измеряются углы, расстояния, площади, радиусы при увеличении до микрометра.
Рейтинг:

  • Konus Crystal PRO 7-45X Stereo – самый многофункциональный. Тринокулярный прибор предназначен для пайки, ювелирных мастерских, зубных лабораторий.

Бинокулярная и стереоскопическая насадка дополняют возможности изделия. Расстояние, диоптрии настраиваются, регулируется галогеновое освещение.

  • Andonstar A 1 – самый продуктивный. Увеличение достигает 500х путем изменения расстояния до рассматриваемого предмета. Отличительной чертой считается невысокая стоимость.

Комплектация включает насадку с зеркалом, подсветка регулируется. При необходимости подключается к компьютеру, что удобно и эффективно.

  • Bresser Advance ICD – самый профессиональный. Большая поверхность предоставляет место для беспрепятственного проведения сборочных операций, исследования объектов до 40 мм высотой.

Головка микроскопа вращается на 360 градусов, поэтому он используется для наблюдения несколькими пользователями без перемещения в пространстве.

Характеристики:

  • Камера 2,0 мпикс.
  • Увеличение до 200х.
  • Ручная фокусировка до 500 мм.
  • Освещение 8 светодиодов.
  • Источник питания компьютер.

Плюсы:

  • Маленький вес.
  • Регулируемое увеличение.
  • Подсветка ремонтируемого объекта.
  • Доступный ремонт.
  • Настраиваемая резкость.

Минусы:

Лучший бинокулярный микроскоп

Рейтинг:

  • Levenhuk 2ST – сверхточный. Большое рабочее расстояние 60 мм, увеличение 40х. Исследованию подлежат плоские микропрепараты, тонкие срезы, крупные предметы.
Оптическая система изготовлена из специального прозрачного стекла, которое передает качественную реалистичную картинку.

Резкость регулируется специальным колесиком.

  • Микромед 2 вар. 2-20 – самый освещенный. Яркость подсветки регулируется, прибор оснащен галогеновой лампой. В основе работы лежит метод проходящего света светлого и темного поля, фазового контраста.

Исследуемые объекты – окрашенные и неокрашенные срезы, мазки. Микроскоп используется для медицины, биологии, химии. С помощью прибора проводятся диагностические исследования в больницах, клиниках, высших учебных заведениях.

Изображение выводится на экран компьютера или ноутбука при подключении видеоокуляра.

  • OptikaM B -157 – самый надежный. Модель включает высококачественную оптику, прочные механические детали, простую настройку, эксплуатацию. Прибор подходит для обучения естественным наукам.

Корпус эргономичный, изготавливается из литого металла под давлением. Объективы ахроматические, покрыты противогрибковым составом.

Особое удобство при использовании оборудования – это наблюдение двумя глазами. Опция распределяет нагрузку равномерно, снижает дискомфорт при длительной работе. Популярностью пользуются модели для лабораторий.

Характеристики:

  • Диаметр трубки 30,5 мм.
  • Диапазон увеличение до 600х.
  • Подсветка белым светодиодом.
  • Подключение дополнительной техники.

Плюсы:

  • Высокое качество.
  • Механизмы грубой и точной настройки.
  • Большой предметный столик.
  • Контрастное изображение.
  • Вращающаяся бинокулярная насадка на 360 градусов.
  • Регулируемое межзрачковое расстояние.
  • Подсветка естественная.

Минусы:

  • Отсутствие подсветки (некоторые модели).
  • Вертикальное положение окуляров.

Лучший микроскоп для ребенка

Рейтинг:

  • Микромед Эврика 40х-1280х . Прибор предназначается для учебных и лабораторных работ в области биологии в школе, лицее или другом учебном заведении.Универсальное питание системы освещения (адаптер и три батарейки) допускает использование дома.

Объективами 4х, 10× изучаются непрозрачные плоские элементы. Камера 2мп выводит изображение на экран компьютера.

  • MP -450 – самый доступный. Микроскоп двойного действия, используется освещение солнечного света при зеркале вверх, при изменении положения поступает освещение от лампы.

Комплектация включает 4 предметных стекла с подготовленными препаратами. Исследуемый объект – биологические материалы в виде срезов и мазков. Комплектация включает линзу Барлоу, которая изменяет кратность увеличения.

  • Levenhuk LabZZ M 101 Lime >– самый стильный. Микроскоп изготавливается в ярких, привлекательных цветах. Оптика соответствует уровню традиционных моделей.

Стандартный набор включает 4 дополнительных предметных стекла со стикерами для маркировки. Комплектация включает все необходимые материалы для проведения исследований. Выдвижной окуляр не требует замены, поэтому риск потерять стекла не возникает.

Для исключения усталости трубка наклонена на 45 градусов. Образец располагается на круглом предметном столике, фиксируется плотно зажимами.

Приборы характеризуются средней мощностью. Они оказывают помощь в изучении ботаники, зоологии, биологии, химии, физики. Объекты микромира рассматриваются на мониторе, так как цифровые устройства подключаются через USB к компьютеру, ноутбукуили планшету.

Приборы просты в использовании.

Характеристики:

  • Питание – сеть, батарейки.
  • Фокусировка грубая.
  • Яркость регулируется.
  • Количество объективов 3.
  • Выдвижной окуляр.
  • Увеличение до 640×.
  • Предметный столик 90×90.
  • Поддержка программного обеспечения.
  • Сенсорная камера.
  • Разрешение 1600×1200.

Плюсы:

  • Низкое энергопотребление.
  • Набор для опытов.
  • Ребенок погружается в увлекательный мир науки.
  • Компактные размеры.
  • Быстрое включение.
  • Легкие, но прочные приборы.
  • Продолжительная автономная работа (около 20000 часов).

Минусы:

  • Небольшое увеличение.
  • Оптические элементы из пластика.

Лучший инструментальный микроскоп

Рейтинг:

  • МБС-12 – самый плавный. Используется при исследованиях ботаники, биологии, минералогии, ювелирной промышленности. Увеличение происходит плавно, без рывков, до 102×. Картинка сохраняется на всех этапах работы.

Рабочая поверхность 79 мм подходит для изучения крупных объектов. Диоптрии настраиваются.

  • Биологический микроскоп БИОЛАМ М-1 – самый многофункциональный. С помощью устройства проводятся исследования препаратов из области металлографии и микроэлектроники.

Изучение происходит в отраженном, поляризованном освещении методом светлого и темного поля. Увеличение до 1000 крат.

  • Bresser Science MTL – 201 – самый профессиональный. Основное назначение прибора – металлографический микроскоп. Незаменим в исследованиях минералогической, электронной и точной инженерной сфере.

Среди главных преимуществ: большой предметный столик с регулируемыми осями, ручки грубой и точной настройки, комбинация поляризатора и анализатора.

Предназначение изделия – наблюдение за относительно крупными предметами. Это бабочки, насекомые, кристаллы, ювелирные изделия, мелкие часовые механизмы. Увеличение в сто раз. Объем образуется за счет отдельных оптических систем для каждого глаза.

Стереомикроскопы применяются специалистами для получения максимально объемного и четкого изображения объекта. Операции с элементами проводятся прямо на предметном столике без покровного стекла.

Изделия стационарные, оснащаются системой крепления.

Характеристики:

  • Галогенная подсветка.
  • Тринокулярная насадка.

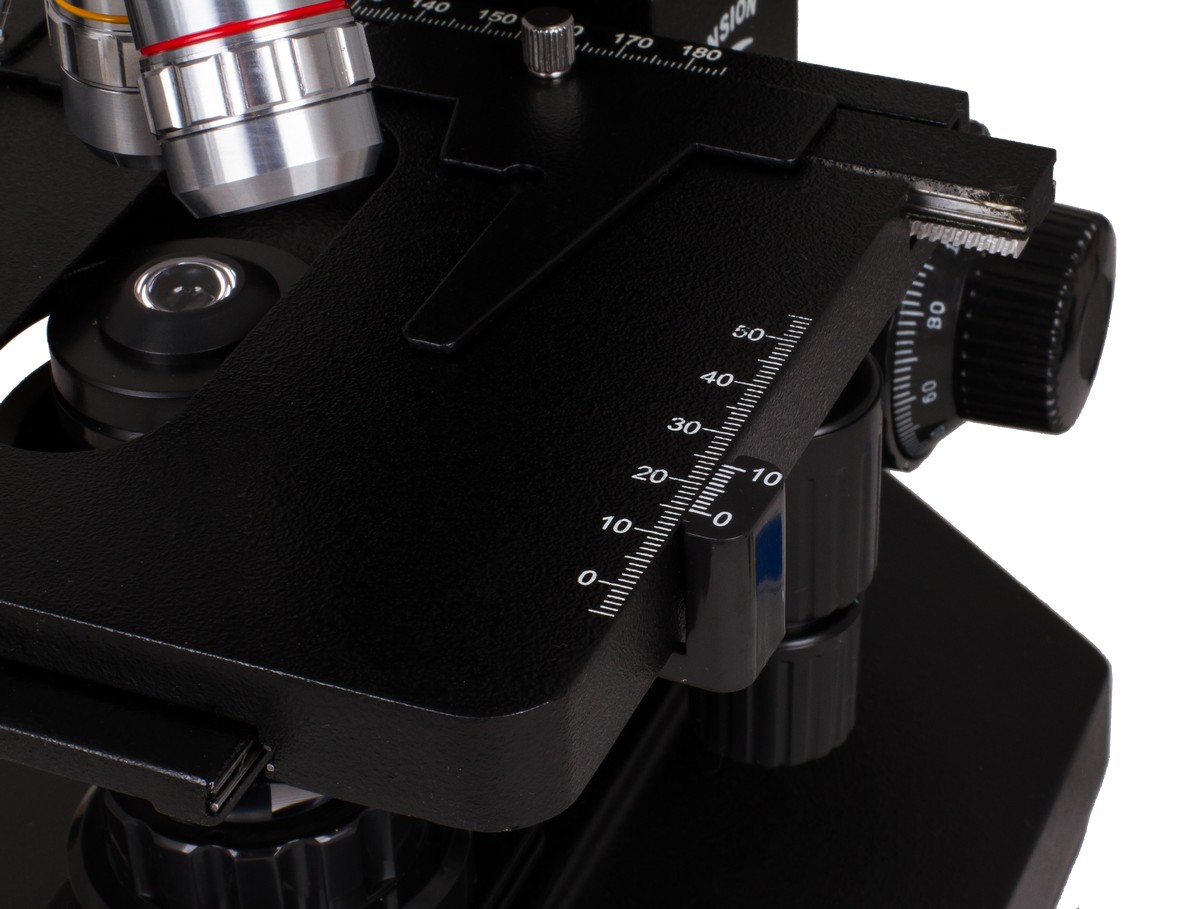

  • Предметный стол с нониусной шкалой.
  • Угол наклона 30 градусов.
  • Количество объективов 5.
  • Источник питания сеть.

Плюсы:

  • Регулировка освещения.
  • Удобный разворот для пользователя.
  • Возможность видеозаписи, фотосъемки.
  • Коррекция диоптрий, межзрачкового расстояния.
  • Качественное, яркое изображение.

Минусы:

  • Высокая стоимость.
  • Большие габариты.


Лучший лазерный микроскоп

Рейтинг:

  • 3D микроскоп NS -3000 – высокоскоростной. Прибор предназначен для точного измерения объектов, построения изображений в пространстве.

Быстродействующий сканирующий модуль и программные алгоритмы формируют картинку в режиме реального времени.

С помощью механизма проверяются, измеряются миниатюрные 3D-структуры (полупроводниковые пластины, плоские панели для дисплеев, стеклянные подложки).

Управление микроскопом с регулировкой параметров под силу даже новичку, главная панель управления и изображение находятся в одном окне программы.
  • K 1-Fluo – самый производительный.

Микроскоп применяется в области биологии и медицины, отличается превосходным качеством изображения из-за оптических компонентов, высокочувствительного детектора, стабильного многоволнового диодного лазера.

Оптика и механизм объединяются с любым другим типом микроскопа. Интерфейс располагает простым и понятным управлением.

Программное обеспечение включает режимы сканирования, трехмерное изображение, мульти-канальное детектирование, изображение сечения, временные серии.

  • Nanofinder S – 3D – самый универсальный.

Предназначение прибора – исследования в нанолабороториях при анализах полупроводников, жидких кристаллов, оптических световодов, полимеров, фармацевтических, биологических веществ, одиночных молекул.

Преимуществом работы является выбор лазеров, автоматизированная структура.

Приборы увеличивают изображения исследуемых объектов за счет образцов дифракции, которые образуются в результате взрыва частиц фотонами лазерного луча.

Живые ткани рассматриваются вглубь на 1 мм посредством флюоресценции (физического процесса, разновидности люминесценции). Собирается лазер системой обычных и полупрозрачных зеркал.

Применяются устройства в лабораториях, для домашнего использования не подходят из-за сложности принципа работы.

Характеристики:

  • Увеличение до 100x.
  • Диапазон измерений высоты – 70 мм.
  • Высокочувствительный сенсор.
  • Количество детекторов до 4.
  • Разрешение сканирования 2048×2048.
  • Электронное управление.

Плюсы:

  • Наглядное, яркое изображение.
  • Оптическое высокое разрешение.
  • Построение конфокального изображения в реальном времени.
  • Автофокусировка, подбор увеличения.
  • Простой режим анализа.
  • Ткань, исследуемая лазерными фотонами, практически не разрушается.
  • Обеспечивается высокое пространственное разрешение.

Минусы:

  • Требуются дорогие оптические ресурсы.
  • Луч поглощается водой тканей.

Лучший демонстрационный микроскоп

Рейтинг:

  • Celestron – самый современный. Инновационная конструкция включает дисплей вместо традиционного окуляра. Просмотр изображения удобен для одного человека или группы.

Предметы исследования – части растений, животных, волокна тканей, бактерии, плесень, дрожжи.

  • МЕТАМ ЛВ 32 – самый точный. Применяется при исследованиях микроструктур металла, сплава, непрозрачных объектов в отраженном свете (светлое, темное поле) и поляризованном свете.

Отличительные элементы микроскопа – новые объективы без хроматической окраски контуров, широкоугольные окуляры. Растровая осветительная система повышает равномерную освещенность объекта.

Область применения – металлургические, машиностроительные предприятия.

  • Bresser LCD 50x–2000x – самый защищенный. Модель характеризуется высокой оптикой и богатой комплектацией.

Подходит для демонстрации, обучения школьников и студентов, профессиональных исследований нумизматики, филателии и других мелких работ. Микроскоп защищен сетевым адаптером от перепадов напряжения.

Размер экрана позволяет проводить исследования без подключения к другому монитору. Изображение увеличивается, фиксируется фото, видеосъемка.

Устройство оборудовано жидкокристаллическим монитором для наблюдения или исследования объектов группой пользователей (школьников, студентов, ученых или других специалистов). Демонстрационный микроскоп используется в учебном процессе.

Характеристики:

  • Окуляры 10х22,5 мм.
  • Перемещение столика 40 продольно, 130 поперечно.
  • Максимальная нагрузка 3 кг.
  • Увеличение 1500-2000х.
  • Цифровая камера 5 мегапикселей.
  • Светодиодная подсветка.
  • Подключение USB.

Плюсы:

  • Сохранение изображения.
  • Дисплей жидкокристаллический.
  • Четкая цветопередача.
  • Изучение прозрачных, непрозрачных материалов.

Минусы:

  • Высокая стоимость.
  • Небольшой ассортимент.


Лучший поляризационный микроскоп

Особенность технологии заключается в наблюдении на сером или темном фоне. Рассматриваемое изображение выглядит четким и контрастным.

Модели применяются для медицинских, промышленных целей (обнаружение волокон, кристаллов, проверка полупроводников, точки напряжения).

Характеристики

  • Допустимый вес до 15 кг.
  • Увеличение 2000 крат.
  • Число объективов 5.

Плюсы

  • Современный дизайн.
  • Доступные рукоятки управления.
  • Объектив без необходимости фокусировки.

Минусы

  • Отсутствует подключение к ПК.

Рейтинг лучших моделей

  • Микромед ПОЛАР 3 – самый удобный. Приспособление осуществляет исследования прозрачных и непрозрачных предметов в поляризованном или обыкновенном проходящем свете. Поляризатор вращается на 360 градусов, а анализатор – на 90.

Предметный стол круглый, вращается, углы фиксируются. Система линз Бертрана. Изображение фотографируется.

  • Bresser Science ADL-601P – самый оснащенный. Отличием модели считается тринокулярная насадка под углом 30 градусов, что позволяет изучать и фиксировать объекты одновременно результаты исследований.

Освещение регулируется для конкретных потребностей эксперимента.

  • Nikon Eclipse E200 POL – самый бесконечный.  Особенностью этой модели считается новая оптическая система CFI60, которая включает бесконечное построение изображения с парфокальным расстоянием 60 мм.

Это гарантирует четкую, яркую картинку при большом рабочем расстоянии и числовых апертурах. В процессе используются специальные объективы для наблюдений в проходящем поляризованном свете.

Лучший технический микроскоп

Приборы необходимы специалистам при выполнении мелких, точных ремонтных работ, включая пайку, нарезание дорожек на печатных платах, поиск микротрещин, короткого замыкания, контроля качества работы.

Микроскопы используют любые методы исследования – фазовый контраст, поляризация, флуоресценция, темное поле.

Характеристики

  • Увеличение 300 крат.
  • Камера 5 пикселей.
  • Объектив линза высокого качества.
  • Окуляры 2 (15, 10х).

Плюсы

  • Плавная регулировка яркости освещения.
  • Совместимость с компьютерными программами.
  • Антигрибковое покрытие.
  • Широкое поле обзора.
  • Документирование результатов.
  • Профессиональный штатив.

Минусы

  • Крепление штатива некоторых моделей шаткое.
  • Ошибки совместимости программного обеспечения.

Рейтинг лучших моделей

  • USB-микроскоп DigiMicro Prof – самый профессиональный. Встроенная камера передает ясное, четкое увеличенное изображение, которое захватывает мельчайшие детали.

Фото и видео передается на компьютер через USB-подключение, используется изделие как со штативом, так и без. Опции измеряют расстояние, площади, углы, радиусы.

  • Eclipse Е200F/Е200F LED – самый высокоинтенсивный. Прибор оснащается линзой Fly-Eye, которая гарантирует равномерную яркость во всей области работы. Цветовая температура остается постоянной при любой степени увеличения.

Рабочее расстояние 60 мм открывает доступ к огромному количеству исследуемых материалов.

  • USB микроскоп Supereyes B011 – самый длиннофокусный. Технические работы легко осуществляются при помощи этой модели, так как рабочее расстояние между исследуемым предметом и линзой превосходит по значению любые виды микроскопов.

При этом выполняется операции высокой точности, без искажений по всему пространству объекта с 500-кратным увеличением. Все данные передаются, сохраняются на компьютере.


Лучший школьный микроскоп с подсветкой

Изделия делятся на простые оптические и сложные цифровые. В школе распространены простые устройства, не требующие предварительной подготовки. Они эффективны, удобны, оборудованы специальными ограничителями, пружинистыми оправами.

Характеристики

  • Угол наклона 45 градусов.
  • Увеличение 400 крат.
  • Количество объективов 3.
  • Увеличение камерой до 2000 раз.
  • Грубая, точная очистка.
  • Предметный столик 90×90.

Плюсы

  • Лапки-держатели предметного столика.
  • Двойная подсветка сверху и снизу.
  • Светодиодная, галогеновая подсветка.
  • Простое применение.
  • Широкопольный окуляр.
  • Оптика высококачественная.
  • Набор для опытов.

Минусы

  • Небольшое увеличение.

Рейтинг лучших моделей

  • Levenhuk Rainbow 2L – самый стильный. Яркий, разноцветный прибор, укомплектованный необходимым набором для разведения микроскопических рачков. Увеличение до 400×.
С помощью двойной подсветки изучаются прозрачные и непрозрачные объекты.

Прочный пластиковый корпус делает приспособление легким. Оснащение цифровой камерой 0,3 мпикс сохранит фото и видео процесса исследования.

  • Motic SFC-100FL – самый классический. Предназначение устройства – проведение анатомических, геологических опытов. Увеличение предмета происходит вращением револьверной головки. Диффузор служит снижению яркости освещения.
  • Celestron – самый демократичный. Двойная подсветка для изучения прозрачных, непрозрачных элементов. Наблюдения проводятся в режиме реального времени через окуляр или с экрана компьютера благодаря цифровой камере.

Лучший цифровой микроскоп

К этой группе относятся функциональные дорогие приборы. Они передают изображение на монитор компьютера, дополнительно подключается фотоаппарат, видеокамера. Картинки сохраняются на цифровом носителе, где они корректируются.

Современные оптические приборы, незаменимые для специалистов во всех областях науки. Благодаря приспособлениям проводится детальнейший анализ материала, микроскопических элементов.

Применение – медицина, химия, биология, электроника, материаловедение.

Характеристики

  • Увеличение до 2000×.
  • Предметный стол 140×155 мм.
  • Насадка поворачивается на 360 градусов.
  • Разрешение 1280×1024.
  • Увеличение до 650х.
  • Число объективов 4.

Плюсы

  • Надежная конструкция. Простая настройка.
  • Технологичное, функциональное оборудование.
  • Компактные изделия.
  • Низкое энергопотребление.
  • Широкое поле зрения.
  • Низкая нагрузка на глаза.

Минусы

Рейтинг лучших моделей

  • Levenhuk D870T – самый практичный. Цифровой тринокуляр подходит для занятий научными исследованиями в области медицины, биологии, криминалистики, а также ювелирными работами.

Камера 8 мпикс проводит визуальные наблюдения, делает снимки.

  • EULER Computer 60DC – самый мобильный.  Исследование микромира посредством камеры-окуляра, который захватывает видео, сохраняет фото и видео. Комплектация включает готовые препараты, красочное руководство.
Замеры осуществляются с точностью до 1 мм. Мобильность устройства гарантируется питанием от сети или батареек.
  • Dr Mike – самый уникальный и презентабельный. Внешний вид микроскопа поражает оригинальностью и стилем. Технические характеристики также на достойном уровне. Богатая комплектация дополняет возможности прибора.

ПРАВИЛА РАБОТЫ С МИКРОСКОПОМ

1. При перенесении микроскоп берут за колонку штатива, придерживая снизу.

2. Микроскоп размещают возле края стола, чтобы окуляр находился напротив глаза. Сбоку от микроскопа помещают лоток с реактивами, с противоположной стороны — альбом и письменные принадлежности.

3. Протереть салфеткой объектив, окуляр, зеркало. С помощью макровинта поднять объектив, установить малое увеличение (8х) в его рабочее положение на высоте 1,5 см от предметного столика.

4. Установить в рабочее положение вогнутую поверхность зеркала, повернуть его к источнику света и найти максимально освещенное поле зрения микроскопа.

5. На предметный столик поместить микропрепарат, закрепить его клеммами. Поворотом макровинта достигнуть четкого изображения объекта.

6. Для исследования объекта при большом увеличении повернуть револьвер и сменить объектив с 8х на 40х; с помощью микровинта добиться четкого изображения.

7. После завершения работы с микроскопом установить малое увеличение (8х).

Примечание к правилам:

¨ Не разрешается двигать по столу микроскоп в рабочем положении, так как при этом изменяется положение зеркальца по отношению к источнику света.

¨ Нельзя класть на предметный столик мокрые стекла.

¨ Нельзя допустить попадания химических реактивов на окуляр и объектив.

¨ Нельзя резко поворачивать макро- и микровинты.

¨ Не допускать механических повреждений частей микроскопа.

Работа 2. ТЕХНИКА МИКРОСКОПИРОВАНИЯ: ПРИГОТОВЛЕНИЕ ВРЕМЕННЫХ ПРЕПАРАТОВ ИЗ СОЧНОЙ ПЛЕНКИ ЛУКА, МЯКОТИ ПЛОДОВ ШИПОВНИКА, РЯБИНЫ, ТОМАТОВ.

Методика приготовления временных препаратов.

Срезы объектов для анатомического изучения могут быть поперечными, продольно-тангентальными и продольно-радиальными.



Перед тем, как приступить к приготовлению препаратов, следует протереть предметное и покровное стекла куском чистой хлопковой ткани, при этом стекла следует держать за боковые грани.

С помощью бритвы делают срез исследуемого объекта, держа его в левой руке на уровне груди (срез делают движением на себя). В центральную часть чистого предметного стекла наносят каплю воды или глицерина, осторожно переносят туда 1-2 среза и накрывают их покровным стеклышком. Лишнюю воду следует убрать полосками фильтровальной бумаги.

а) Приготовление временного микропрепарата внутренней эпидермы сочной чешуи лука репчатого.

Луковицу лука разрезать пополам и высвободить одну из внутренних белых чешуек. С внутренней стороны чешуи при помощи иглы и пинцета снять кожицу, положить ее в каплю подкрашенной воды на предметное стекло наружной стороной вверх. Расправить кожицу иголкой, накрыть покровным стеклом. Убрать остатки воды около покровного стекла с помощью фильтровальной бумаги.

Приготовленный препарат эпидермы чешуи лука рассмотреть при малом увеличении микроскопа (8х). Все бесцветные части клетки белковой природы окрашиваются раствором йода: ядро — в темно-жёлтый цвет, ядрышки— в коричневый, цитоплазма — в светло-жёлтый, клеточные стенки и вакуоли останутся бесцветными. Обратить внимание на форму клеток. Клетки эпидермиса тонкостенные, вытянутые в длину, соединены плотно, без межклетников. На боковых стенках клеток иногда видны небольшие более тонкие места — поры, из-за которых стенка кажется прерывистой (четковидной). Рассмотреть препарат при большом увеличении микроскопа (40х). Определить одну клетку и переместить в центр поля зрения микроскопа, после чего найти ядро, цитоплазму, вакуоли.

Зарисуйте в альбом 1-2 клетки сочной чешуи лукаи обозначьте на рисунке:

1—клеточная стенка; 2—вакуоль; 3— ядро; 4— цитоплазма.



б) Приготовление и микроскопирование временного препарата клеток из мякоти томата (или арбуза).

Концом пинцета берется небольшой комочек рыхлой ткани помидора и переносится в каплю сока того же помидора на предметное стекло. Класть этот объект в воду нельзя, так как в ней клетки сильно разбухают и оболочки их разрываются. Крупные клетки помидора имеют круглую, овальную или несколько вытянутую форму. Они различны по величине. Их тонкие оболочки очень прозрачны, что позволяет прекрасно видеть мельчайшие детали их внутренней структуры. Клетки лежат отдельно друг от друга, так как вещество, склеивавшее их раньше, растворилось, отчего они обособились. Нежная бесцветная оболочка клеток выстлана изнутри очень тонким слоем протоплазмы. Отдельные нити протоплазмы, пересекаясь между собой, образуют петли, которые являются границами больших вакуолей. Местами протоплазма скапливается в виде комочка, в котором ясно заметно крупное округлое ядро. Часто ядро лежит в пристеночном слое протоплазмы, и тогда оно имеет форму овального тельца.

Рассмотрите препарат вначале под малым, а затем под большим увеличением микроскопа.

Зарисуйте в альбом 1-2 клетки мякоти помидораи обозначьте на рисунке: 1—клеточная стенка; 2—вакуоль; 3— ядро; 4—хромопласты; 5—цитоплазма.



ЗАДАНИЯ ДЛЯ ПРОВЕРКИ ДОСТИЖЕНИЯ КОНКРЕТНЫХ ЦЕЛЕЙ ОБУЧЕНИЯ

Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

Предложения со словосочетанием ПРЕДМЕТНЫЙ СТОЛИК МИКРОСКОПА

А когда она их открыла вновь, то увидела, что камера стремительно движется обратно, и на предметном столике микроскопа уже нет чёрных слоистых камней графита, а есть только сверкающие крупинки алмазов. Это было странное чувство, которое, наверное, можно было бы испытать только лишь попав на предметный столик микроскопа. Они вели себя как бактерии на предметном столике микроскопа. Положить препарат на предметный столик микроскопа, закрепив его рычагом объектодержателя. – Хоть моё дело изучать то, что лежит на предметном столике микроскопа, но всё же и меня, видимо, отчасти могла коснуться эта тяжкая болезнь…

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я стал чуточку лучше понимать мир эмоций.

Вопрос: ершистый — это что-то нейтральное, положительное или отрицательное?

Положительное

Отрицательное

Когда тётушки изрекли своё утешительное «ну-ну, с кем не бывает», а дядья неловко откашлялись, тема была закрыта, но остаток дня я ощущала себя мазком на предметном столике микроскопа. Папа взглядом препарировал несчастного доктора, сделал срез, поместил на безупречно чистый предметный столик микроскопа и намертво прикрепил зажимами. Он достал из кармана стёклышко с каким-то препаратом и положил его предметный столик микроскопа под зажимы. Предметное стекло с головой пчелы ставят на предметный столик микроскопа.

Краткие теоретические сведения. На предметный столик микроскопа поместите объект-микрометр таким образом

На предметный столик микроскопа поместите объект-микрометр таким образом, чтобы его линейка, нанесенная в центре круглого стекла, совпала с оптической осью микроскопа. Так как саму линейку объект-микрометра рассмотреть невооруженным глазом трудно, то точно разместить ее на предметном столике микроскопа можно, применив слабый объектив.

Получив четкое изображение линейки объект-микрометра при малом увеличении, нужно, не изменяя ее положения на предметном столике микроскопа, установить требуемый объектив и снова на-строить микроскоп на четкое изображение линейки. Если используют иммерсионные объективы, то на поверхность объект-микрометра нужно поместить каплю соответствующей иммерсии (кедровое или иммерсионное масло).

Линейка объект-микрометра должна быть закреплена на предметном столике пружинными зажимами, а перемещение ее в поле зрения микроскопа нужно производить с помощью винтов предметного столика.

Окулярную сетку, представляющую собой стеклянный кружок, на котором размещен квадрат, разделенный на 250 маленьких квадратиков, нужно поместить внутрь окуляра поверх диафрагмы поля, для чего сначала следует отвинтить оправу верхней линзы окуляра, положить сетку, а затем аккуратно снова привинтить оправу.

Если изображение сетки в окуляре будет нечетким, а буквенные и цифровые индексы делений сетки перевернутыми, то нужно повторить операцию и повернуть сетку другой стороной. Окуляр с сеткойнадо вложить в тубус микроскопа и настроить так, чтобы одновременно видеть четкие изображения делений объект-микрометра и окулярной сетки. С помощью винтов предметного столика сместить изображение линейки в верхнюю или нижнюю часть поля так, чтобы деления линейки выступали за край квадрата окулярной сетки (рис. 1.1).



Рис. 1.1. Определение цены деления окуляр-микрометра

После этого нужно выбрать отрезок длиной L на линейке объектмикрометра, целое число делений которого совпало бы с целым числом делений (квадратиков) окулярной сетки. Подсчитать число делений объект-микрометра a и сетки b, умещающихся на отрезке L. Цену деления Х окулярной сетки вычислить по формуле



где а – число делений объект-микрометра; b – число делений окулярной сетки; 10 мкм – цена деления объект-микрометра (0,01 мм)

В примере, изображенном на рис. 1.1, а = 16; b = 4; Х = 40 мкм.

Следовательно, если микрообъект размещен в пределах одного квадрата окулярной сетки, то действительный размер его поперечника составляет 40 мкм.

Таким же образом можно определить цену деления окулярной сетки при другом увеличении микроскопа. Результаты измерений, повторенных трижды, сводят в таблицу следующей формы (табл. 1.1).

После определения цены деления окулярной сетки объект-микрометр нужно снять с предметного столика, удалить иммерсию с по-верхности микрометра и фронтальной линзы объектива (если она применялась) и уложить объект-микрометр в футляр.

Таблица 1.1

Результаты измерений





Полученные значения цены деления окулярной сетки соответствуют только тем увеличениям микроскопа, при которых они были определены.

Необходимые приборы, приспособления и сырье:Микроскоп биологический. Окулярная сетка. Предметные и покровные стекла. Пипетка на 1 мл. Мерная колба на 100 мл. Молоко свежее пастеризованное, дистиллированная вода.



Столик для трансляции микроскопа

Заказы на закупку: Заказы на закупку принимаются в письменной форме, по факсу и электронной почте. Все заказы требуют немедленного письменного подтверждения.

Гарантия на продукцию: Наша гарантия на все наши механические компоненты и системы составляет ОДИН год с даты отгрузки. Ремонт или замена будут производиться бесплатно для продуктов с дефектами материалов и изготовления в течение этого периода. Гарантия на наши оптические компоненты составляет 30 дней с даты отгрузки.Неисправные элементы будут заменены бесплатно. Заказчик должен сообщить о любом дефекте оптических компонентов в течение 48 часов с момента получения. При любой замене по гарантии к возвращенным деталям требуется письменное заявление с авторизованной подписью с указанием причины отказа с приложением отчетов об испытаниях. Все дефектные товары должны быть возвращены в оригинальной транспортной таре в течение 10 дней с даты отгрузки.

Котировки: Все предложения действительны в течение 90 дней с даты выставления.

Оплата: 100% предоплата перед отправкой. Клиенты, осуществляющие платежи международным банковским переводом, должны предоплатить все банковские сборы, включая все сборы, взимаемые банками-корреспондентами или посредниками.

Отгрузка и доставка: Стоимость доставки, таможенных пошлин и любых (если) сборов за посадку и т. Д. Будет дополнительной. Дата доставки является приблизительной, и мы не несем ответственности за несвоевременную или частичную доставку. мы можем отказаться от любого заказа по любой причине. Элементы каталога обычно отправляются сразу со склада.В случае, если товара нет на складе, предполагаемая дата доставки указывается во время заказа. Большинство товаров могут быть отправлены в течение 45 дней.

Установка: Возможна установка нашего оборудования на месте за счет покупателя.

Технические характеристики: HOLMARC оставляет за собой право изменять, изменять или иным образом улучшать все элементы в технических характеристиках каталога без предварительного уведомления.

Налоги: Мы взимаем общий налог с продаж с поставок, если покупатель не предоставит нам подписанный официальный сертификат освобождения от уплаты налога с продаж вместе с заказом. Покупки, совершенные за пределами нашего региона, облагаются государственным или местным налогом с продаж / использования, если таковой имеется, и другими налогами, подлежащими уплате в связи с этой транзакцией.

Ремонт: Если на ваше устройство не распространяется гарантия, но требуется ремонт, пожалуйста, свяжитесь с нами и сообщите подробности о повреждении.

Как пользоваться микроскопом

Как пользоваться микроскопом — Микроскопы 4 школы

Составные микроскопы

  1. Поверните вращающуюся револьверную головку (2) так, чтобы линза объектива с наименьшим оптическим увеличением (например,4x) устанавливается на место.
  2. Поместите предметное стекло микроскопа на предметный столик (6) и закрепите его зажимами предметного столика.
  3. Посмотрите на линзу объектива (3) и столик сбоку и поверните ручку фокусировки (4) так, чтобы столик двигался вверх. Поднимите его до упора, не позволяя объективу касаться покровного стекла.
  4. Посмотрите в окуляр (1) и перемещайте ручку фокусировки, пока изображение не станет резким.
  5. Отрегулируйте конденсатор (7) и интенсивность света для максимального количества света.
  6. Перемещайте предметное стекло микроскопа, пока образец не окажется в центре поля зрения (то, что вы видите).
  7. Используйте ручку фокусировки (4), чтобы сфокусировать образец и отрегулируйте конденсор (7) и интенсивность света для получения наиболее четкого изображения (с объективами малой мощности вам может потребоваться уменьшить интенсивность света или закрыть конденсор).
  8. Когда у вас есть четкое изображение вашего образца с объективом с наименьшим увеличением, вы можете перейти на следующие линзы объектива.Возможно, вам потребуется повторно отрегулировать фокусировку образца и / или отрегулировать конденсор и интенсивность света. Если вы не можете сфокусироваться на образце, повторите шаги с 3 по 5 с линзой объектива с большим увеличением. Не позволяйте линзе объектива касаться предметного стекла!
  9. Когда закончите, опустите столик, установите линзу малой мощности на место и снимите слайд.

ПРИМЕЧАНИЯ:

Предметное стекло микроскопа должно быть подготовлено с покровным стеклом поверх образца, чтобы защитить линзы объектива, если они касаются предметного стекла.
  • Не касайтесь пальцами стеклянной части линз. Для очистки линз используйте только специальную бумагу для линз.
  • Всегда закрывайте микроскоп, когда он не используется.
  • Всегда носите микроскоп обеими руками. Возьмитесь за руку одной рукой, а другой рукой поместите под основание для поддержки.

Стереомикроскопы

  1. Поместите образец на предметный столик (3) и включите светодиодный индикатор (2).
  2. Посмотрите в окуляры (4) и перемещайте ручку фокусировки (1), пока изображение не станет резким.
  3. Отрегулируйте расстояние между окулярами (4), пока вы не сможете четко видеть образец обоими глазами одновременно (вы должны видеть образец в 3D).

ПРИМЕЧАНИЯ:

  • Когда вы перемещаете образец, вам придется снова сфокусироваться, перемещая ручку фокусировки.

Подогреватель предметного столика для микроскопа — New York Microscope Company

перейти к содержанию Эксперты в области микроскопов с 1979 года 877-877-7274
  • Свяжитесь с нами
    • Напишите нам по электронной почте
    • Международные запросы
    • Получить предложение
    • Позвоните (877) 877-7274
