Содержание

Основные принципы обозначения радиодеталей на схемах

Для правильного чтения и понимания электрических схем необходимо знать условные обозначения радиодеталей. Существуют определенные стандарты и правила маркировки компонентов:

Графические символы — упрощенные изображения радиодеталей
Буквенно-цифровые обозначения — позиционные номера и коды типов элементов
Цветовая маркировка — для обозначения номиналов резисторов и конденсаторов

Основная цель такой маркировки — компактно и однозначно обозначить тип и номинал радиодетали на схеме. Это позволяет быстро читать и анализировать электрические схемы.

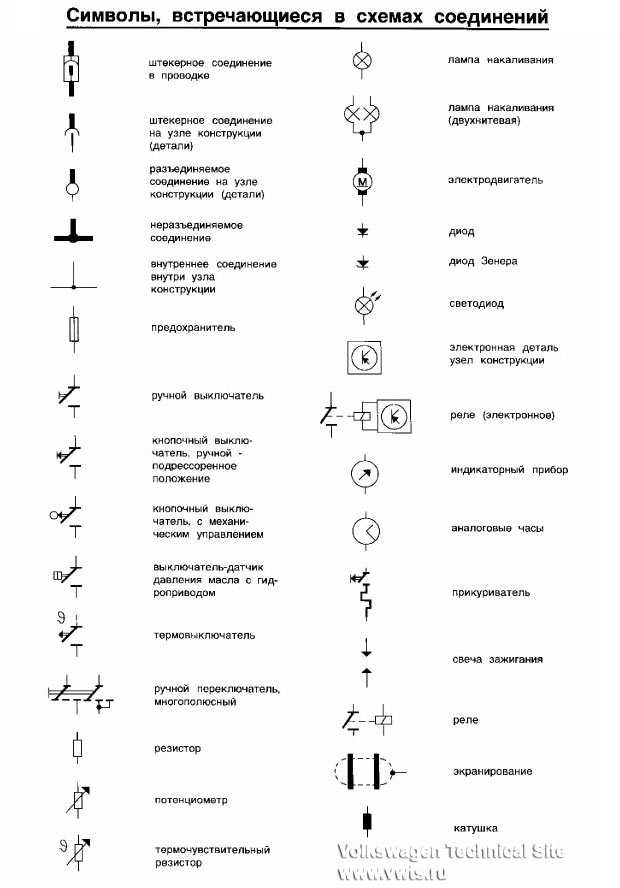

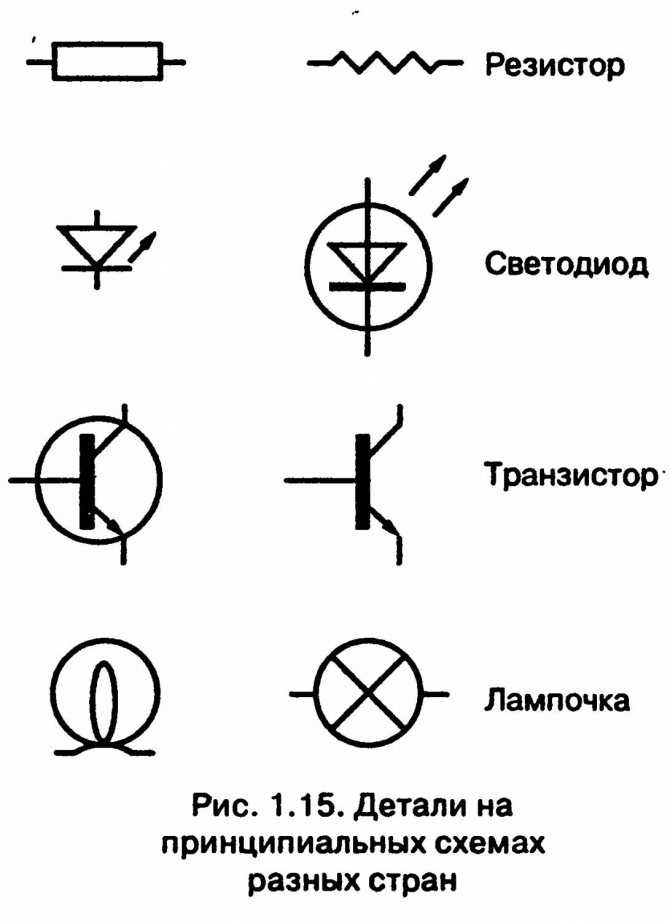

Графические обозначения основных радиодеталей

Наиболее распространенные условные графические обозначения радиоэлементов на принципиальных схемах:

Резистор — прямоугольник
Конденсатор — две параллельные линии
Катушка индуктивности — несколько полуокружностей
Диод — треугольник с чертой
Транзистор — окружность с выводами
Микросхема — прямоугольник с выводами

Важно запомнить эти базовые символы, чтобы быстро ориентироваться в схемах. Более сложные элементы обозначаются комбинацией простых символов.

Буквенно-цифровая маркировка радиодеталей

Кроме графических символов применяется буквенно-цифровая маркировка:

R — резистор
C — конденсатор
L — катушка индуктивности
VD — диод
VT — транзистор
DD — цифровая микросхема

После буквы ставится порядковый номер элемента на схеме. Например, R1, C5, VT3 и т.д. Это позволяет однозначно идентифицировать каждый компонент.

Цветовая маркировка резисторов

Для обозначения номиналов резисторов широко применяется цветовая маркировка в виде цветных полос:

Черный — 0
Коричневый — 1
Красный — 2
Оранжевый — 3
Желтый — 4
Зеленый — 5
Синий — 6
Фиолетовый — 7
Серый — 8
Белый — 9

Первые две полосы обозначают первые цифры номинала, третья — множитель. Например, красный-зеленый-оранжевый означает 25 кОм.

Маркировка конденсаторов

Номиналы конденсаторов часто обозначаются цифро-буквенным кодом:

p — пикофарады
n — нанофарады
μ — микрофарады

Например, 100n означает 100 нанофарад, 1μ0 — 1 микрофарад. На керамических конденсаторах может использоваться трехзначный код, где третья цифра — множитель.

Как читать обозначения транзисторов

Транзисторы обычно маркируются буквенно-цифровым кодом:

Первая буква — материал (K — кремний, Г — германий)
Вторая буква — тип (Т — маломощный, П — средней мощности)
Цифры — порядковый номер разработки

Например, KT315 — кремниевый маломощный транзистор. Импортные транзисторы имеют свою систему обозначений.

Маркировка микросхем

Микросхемы обозначаются серией и номером:

К155 — TTL логика
К176 — КМОП логика
К140 — операционные усилители

После серии идет номер микросхемы в серии. Например, К155ЛА3 — логический элемент И-НЕ. Импортные микросхемы имеют буквенно-цифровые обозначения типа 74HC00.

Особенности обозначения полупроводниковых приборов

Полупроводниковые приборы (диоды, тиристоры, стабилитроны) маркируются по следующей системе:

Первый элемент — класс прибора (Д — диод, Т — тиристор)

Второй элемент — материал (К — кремний, Г — германий)
Третий элемент — функциональное назначение
Четвертый элемент — порядковый номер разработки

Например, 2Д202А — кремниевый диод, КУ202Н — кремниевый управляемый диод (тиристор).

Как обозначаются импортные радиодетали

Импортные радиодетали часто имеют отличную от отечественной систему маркировки:

Резисторы: 1k — 1 кОм, 4R7 — 4,7 Ом
Конденсаторы: 100n — 100 нФ, 1u — 1 мкФ
Транзисторы: 2N2222 — NPN транзистор общего назначения
Диоды: 1N4007 — выпрямительный диод

При работе с импортными компонентами необходимо пользоваться соответствующими справочниками для правильной расшифровки маркировки.

Полезные советы по чтению электрических схем

Для эффективной работы с электрическими схемами рекомендуется:

Внимательно изучить условные обозначения радиодеталей
Запомнить основные буквенные коды элементов
Использовать справочники по маркировке компонентов

Обращать внимание на позиционные обозначения элементов
Анализировать функциональные группы схемы

Регулярная практика чтения схем позволит быстро ориентироваться даже в сложных электрических цепях.

Обозначения радиодеталей на схеме таблица

Начинающие радиолюбители нередко сталкиваются с такой проблемой, как обозначение на схемах радиодеталей и правильное прочтение их маркировки. Основная трудность заключается в большом количестве наименований элементов, которые представлены транзисторами, резисторами, конденсаторами, диодами и другими деталями. От того, насколько правильно прочитана схема, во многом зависит ее практическое воплощение и нормальная работа готового изделия. К резисторам относятся радиодетали, обладающие строго определенным сопротивление протекающему через них электрическому току. Данная функция предназначена для понижения тока в цепи.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

ОБОЗНАЧЕНИЯ РАДИОДЕТАЛЕЙ

Радиоэлементы

Условные графические и буквенные обозначения электрорадиоэлементов

Графическое обозначение радиодеталей на схемах

Буквенные обозначения элементов в электрических схемах. Обозначение на схеме rv

Условное обозначение радиодеталей на схеме и их название

Обозначение радиоэлементов с фото

Please turn JavaScript on and reload the page.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать электрические схемы. Радиодетали маркировка обозначение

ОБОЗНАЧЕНИЯ РАДИОДЕТАЛЕЙ

Далее приводится структура и цоколёвка с обозначением назначения выводов популярных импортных цифровых микросхем серии CD40xx и операционных усилителей LM. Диод Шоттки. При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов.

Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия.

Но так как большинство схем и деталей импортного происхождения — это вполне оправдано. Резистор на схеме обозначается латинской буквой «R», цифра — условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора — мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами.

Ниже приведена таблица цветовых кодов. Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей — европейская.

Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры — для широкого применения. Три буквы и две цифры — для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа. Первая буква — код материала: А — германий; В — кремний; С — арсенид галлия; R — сульфид кадмия.

Вторая буква — назначение: А — маломощный диод; В — варикап; С — маломощный низкочастотный транзистор; D — мощный низкочастотный транзистор; Е — туннельный диод; F — маломощный высокочастотный транзистор; G — несколько приборов в одном корпусе; Н — магнитодиод; L — мощный высокочастотный транзистор; М — датчик Холла; Р — фотодиод, фототранзистор; Q — светодиод; R — маломощный регулирующий или переключающий прибор; S — маломощный переключательный транзистор; Т — мощный регулирующий или переключающий прибор; U — мощный переключательный транзистор; Х — умножительный диод; Y — мощный выпрямительный диод; Z — стабилитрон.

Радиоэлементы

Этот материал, как и опубликованный ранее предназначен для того, чтобы начинающему радиолюбителю было с чего начать. В различных технических изданиях такой материал так же встречается редко. Именно этим он и ценен. В таблице приводится буквенное обозначение основных радиоэлементов на радиосхемах в соответствии с государственным стандартом ГОСТом. Указанное в таблице буквенное обозначение радиоэлементов — не догма, и в основном не соблюдается разработчиками радиосхем. Главное, что первая буква обозначения соответствует.

Таблица 1. Условные графические обозначения радиодеталей на принципиальных схемах. Как читать схемы радиоэлектронных устройств.

Условные графические и буквенные обозначения электрорадиоэлементов

Обозначение радиодеталей на схеме. Оригинальные схемы и конструкции радиопередатчиков, зарядных устройств, сигнализаций, усилителей, блоков. Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Наиболее употребительные условные графические изображения радиодеталей на принципиальных схемах приведены в табл. Схемы и радиоэлектроника: обозначения, радиодеталей, Справочник радиолюбителя — читайте на портале Радиосхемы. Виды маркировок и обозначение радиоэлементов на схеме. Виды радиоэлементов: активный и пассивный тип. Маркировка и обозначение радиодеталей на электросхемах.

Графическое обозначение радиодеталей на схемах

Скачать буквенные обозначения радиодеталей в формате XLSX. Обратная связь Получить информацию о наличии товара вы можете у наших менеджеров, позвонив по телефону Электронные компоненты Статьи по радиоэлектронике Графическое обозначение радиодеталей на схемах. Обновлена: 01 Июля 2.

Из многообразия радиодеталей надо уметь быстро отличить по внешнему виду нужную, расшифровать надпись на её корпусе, определить цоколёвку. Обо всём об этом и пойдёт речь ниже.

Буквенные обозначения элементов в электрических схемах. Обозначение на схеме rv

Обозначение на схемах радиодеталей. Активные темы Темы без ответов. Вы должны войти или зарегистрироваться для размещения новых записей. Обозначение радиодеталей, как читать электронные схемы,сокращения в обозначениях и радиоэлектронике. Зная общий вид радиодеталей, можно конечно в некоторой мере разобраться в устройстве радиоэлектронного устройства, но все равно радиолюбителю.

Условное обозначение радиодеталей на схеме и их название

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ. Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД. Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства.

Обозначение радиодеталей на схеме и их название. Значение буквенно- цифровых кодов. Особенности маркировки на печатной плате. Таблица.

Обозначение радиоэлементов с фото

Обозначение радиодеталей на схеме. В данной статье приведен внешний вид и схематическое обозначение радиодеталей. Каждый наверно начинающие радиолюбитель видел и внешне радиодетали и возможно схемы,но что чем является на схеме приходится долго думать или искать,и только где то он может прочитает и увидит новые для себя слова такие как резистор, транзистор, диод и прочее. А как же они обозначаются.

Please turn JavaScript on and reload the page.

ВИДЕО ПО ТЕМЕ: Обозначение радиодеталей на схеме

Для понимания принципиальных электрических схем необходимо ознакомиться с входящими в них радиоэлементами, знать область применения и принцип действия электротехнических устройств. Для условных графических обозначений различных радиоэлементов используются стандартизованные геометрические символы. Сигнализация на Ардуино своими руками. Цифровые и аналоговые пины Ардуино.

В этой статье мы рассмотрим обозначение радиоэлементов на схемах. Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме.

При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов.

Цветовая маркировка на микросхеме обозначение. Обозначение на схемах радиодеталей. Как обозначаются различные радиодетали на схемах

Программа Color and Code предназначена для определения марки радиодетали по цветовой или кодовой маркировке. После определения марки программа выводит основные характеристики радиодеталей. Color and Code имеет встроенный справочник по радиокомпонентам.

Обладает следующим функционалом:

Поддерживается определение:

Резисторы
Конденсаторы
Транзисторы
Диоды
Стабилитроны
Варикапы
Индуктивности
Чип компоненты

Вывод характеристик:

программа обладает собственной базой данной по характеристикам, и после определения типа элемента (транзистор, диод…) выводится его характеристика.

Справочник:

если же Вы знаете тип элемента, то можете вызывать справочник и переключаясь по базе элементов (транзистор, диод…) найти интересующий Вас элемент и просмотреть его характеристики.

В дополнение — справочник может работать и в режиме вывода габаритных размеров корпусов (например ТО-220 …) и в режиме вывода функциональных схем (база микросхем).

Справочная система:

программа снабжена собственной справочной системой, которая содержит описание программы, радиоэлементов, обучающие примеры и т. д.

Визуальный набор:

для облегчения определения типа/номинала элемента реализован визуальный набор, т.е. на образце рисуется/закрашивается необходимый знак/цвет.

Дополнительные возможности:

Программа снабжена сменными панелями инструментов (для каждого типа элемента остаются только его метки, что не загромождает интерфейс и позволяет быстро ориентироваться в программе)
— имеется модуль «Калькулятор» содержащий серию электротехнических расчетов;
— если вы разработчик воспользуйтесь модулем «Объединить базы»;

Программа не требует установки и регистрации, работает сразу после скачивания

Платформа: Windows 7, Vista, XP
Язык интерфейса: Русский, Английский
Лекарство: Не требуется
Размер: 12.82 MB

Скачать Color and Code 6.8 (Portable)

Резисторы, в особенности малой мощности — довольно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали цифровой номинал сложно, и для них применяют маркировку цветными полосами.

Калькулятор позволяет рассчитывать сопротивление и допуск сопротивления резисторов с цветовой маркировкой в виде 4 или 5 цветных колец. Резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.

Основная задача любого резистора – линейное преобразование силы тока (ампер) в напряжение (вольт), ограничение силы тока, ослабление источника питания и поглощение электроэнергии. Резисторы используют во всех сложных схемах и для работы сложных полупроводников. С учетом малого размера элемента нанесение читаемых буквенных или цифровых обозначений невозможно, поэтому применяется цветная маркировка. В статье мы разберем, что означают цветные точки и линии, их цвет, и объясним, как правильно подобрать резистор.

Вводные данные

Для начала обратимся к Википедии, которая дает четкое понимание, что из себя представляет любой резистор. В дословном переводе с английского термин означает сопротивление. И действительно, назначение резисторов с постоянным или переменным значение – линейное преобразование силы тока в напряжение, напряжения в силу и т.д.

Маркировочный цвет, порядок и шифрование цифровых кодов в резисторах определены ГОСТ 175-72 в соответствии с требованиями Публикации 62 Международной электротехнической комиссии. Согласно этим нормативам для идентификации применяются кольца, цвет и количество которых четко регламентированы

Полосы всегда смещены относительно одного вывода, читаются при этом как в арабской письменности — слева направо. Если размер пассивного элемента не позволяет визуально заметно обозначить начало, ширину первой полосы делают толще других приблизительно в 1,5-2 раза.

На резисторах с минимальной величиной допуска (до 10%) наносятся 5 колец, из которых:

4 – множитель;
5 – максимально допустимое отклонение.

С допустимым отклонением от 10% уже четыре полосы, где:

1, 2, 3 – коэффициент сопротивления, ед. изм. Ом;
4 – множитель.

Резисторы с допуском 20% имеют только 3 полосы, где также отклонение не указано, но на коэффициент сопротивления отведено только первых 2 кольца.

Мощность резистора можно определить по его габаритам.

Нечасто, но можно встретить и 6-полосное маркирование, где:

1, 2, 3 – величина сопротивления, ед.изм. Ом;
4 – множитель;
5 – нормативный допуск;
6 — температурный коэффициент изменения

Последняя (шестая) полоса нужна для понимания того, насколько будет изменяться сопротивление, если корпус пассивного элемента начнет нагреваться.

ВИДЕО: Как работает резистор

Для чего нужны опознавательные признаки?

Самые маленькие резисторы мощностью 0,125 wt длиной всего 3-4 мм, а диаметр – 1 мм. Даже прочитать любую информацию на такой миниатюрке сложно, не говоря уже о том, чтобы нанести ее. Можно, конечно, написать силу тока, например, 4К7, что соответствует 4700 Ом, но этой информации крайне недостаточно.

Цветовая маркировка резисторов гораздо более практична ввиду следующего:

наносится очень просто;
легко читаема;
содержит всю требуемую информацию о номинальных параметрах;
остается сохранной и видимой в течение всего срока работы.

Также с помощью подсчета количества полос можно определить точность параметров:

3 – погрешность 20%;
4 – 5-10%;
5-6 – 0-0,9%

Для того, чтобы точно узнать, какой именно нужен резистор и с какими полосками, можно самостоятельно установить по таблице или воспользоваться онлайн-калькулятором (в конце статьи).

Универсальная таблица:

С помощью этих табличных значений можно быстро определить номинал пассивного элемента, при этом значение имеет очередность полоски или точки, что позволяет получить числовые данные.

Цвета означают разные данные – цифра отметки, множитель и допустимое отклонение.

С помощью универсальной таблицы прочтем, что скрыто на данном элементе. Итак, имеем 4 полосы:

коричневая,
черная,
красная,
серебристая.

Никогда не маркируется первыми черный, золотой и белый цвета.

Расшифровка:

Первое место занимает коричневая полоса, которая обозначает одновременно цифровой символ (1) и множитель (10).
Черная (0) – при таком сочетании электрическое сопротивление обозначает 1 кОм – 1К0.
Красная – множитель, равен 100.
Серебристая – обозначение максимально допустимое отклонение, которое здесь составляет 10%. Эти же данные можно получить путем простого подсчета количества полосок.

Как «прочитать» проволочные резисторы

К этой разновидности пассивных элементов применяется все тот же ГОСТ 175-72 и Публикация 62 МЭК, соответственно, цвета, количество полос и порядок аналогичны «бочонкам», но есть определенные нюансы:

самая широкая полоса – белая, не читается и обозначает только тип элемента;
более 4-х десятичных показателей не наносятся;
последняя в ряду полоса определяет отличительные свойства, зачастую это огнеупорность.

С учетом указанных особенностей лучше сопоставлять данные со сводной таблицей именно проволочных образцов.

Зарубежная продукция

И хотя наши стандарты полностью соответствуют международным, а Публикация 62 и вовсе является императивным стандартом, некоторые компании используют свои правила нанесения полос и выбора цвета, с которыми нужно считаться:

Philips

Имеет свой стандарт символов и цветов, согласно которым наравне с номинальными показателями, резистор передает информацию о технологии производства и характеристике компонентов.

CGW и Panasonic

Используют дополнительные цвета для обозначения дополнительных свойств пассивных элементов цепи.

В целом, все маркировки совпадают с ранее приведенными значениями и таблицами, только эти компании еще больше упростили задачу идентификации номинала. При этом резисторы взаимозаменяемы и никаких требований относительно оригинала ни Philips, ни CGW и Panasonic не выдвигают.

Для того, чтобы точно понимать, какие рабочие характеристики требуются и какие резисторы следует покупать для определенной цели, воспользуйтесь простым сервисом

Путем введения исходных данных можно получить информацию по каждому маркировочному цвету, которому соответствует определенный цифровой код.

ВИДЕО: Расчет сопротивления резистора

Радиоэлементы (радиодетали) – это электронные компоненты, собранные в составные части цифрового и аналогового оборудования. Радиодетали нашли свое применения в видеотехнике, звуковых устройствах, смартфонах и телефонах, телевизорах и измерительных приборах, компьютерах и ноутбуках, оргтехнике и прочей технике.

Виды радиоэлементов

Радиоэлементы, соединенные посредством проводниковых элементов, в совокупности образуют электросхему, которая еще может носить название «функциональный узел». Совокупность электроцепей из радиоэлементов, которые расположены в отдельном общем корпусе, называется микросхемой – радиоэлектронной сборкой, она может выполнять множество разных функций.

Все электронные компоненты, использующиеся в бытовой и цифровой технике, относятся к радиодеталям. Перечислить все подвиды и виды радиодеталей довольно проблематично, так как получится огромный список, который постоянно расширяется.

Для обозначения радиодеталей на схемах применяют как графические условные обозначения (УГО), так и буквенно-цифровые символы.

По методу действия в электрической цепи их можно разделить на два типа:

Активные;
Пассивные.

Активный тип

Активные электронные компоненты полностью зависят от внешних факторов, при воздействии которых меняют свои параметры. Именно такая группа привносит в электроцепь энергию.

Выделяют следующих основных представителей этого класса:

Транзисторы – это триод-полупроводник, который посредством входного сигнала может контролировать и управлять электронапряжением в цепи. До появления транзисторов их функцию выполняли электронные лампы, которые потребляли больше электроэнергии и были некомпактными;
Диодные элементы – полупроводники, проводящие электроток только в единственном направлении. Имеют в своем составе один электрический переход и два вывода, производятся из кремния. В свою очередь, диоды делятся по диапазону частот, конструкции, назначению, габаритам переходов;
Микросхемы – составные компоненты, в которых произведена интеграция конденсаторов, резисторов, диодных элементов, транзисторов и прочего в полупроводниковую подложку. Они предназначаются для преобразования электрических импульсов и сигналов в цифровую, аналоговую и аналогово-цифровую информацию. Могут производиться без корпуса или в нем.

Существует еще множество представителей данного класса, однако используются они реже.

Пассивный тип

Пассивные электронные компоненты не зависят от протекающего электротока, напряжения и прочих внешних факторов. Они могут или потреблять, или аккумулировать энергию в электроцепи.

В этой группе можно выделить следующие радиоэлементы:

Резисторы – устройства, которые занимаются перераспределением электротока между составными элементами микросхемы. Классифицируются по технологии изготовления, методу монтажа и защиты, назначению, вольт-амперной характеристике, характеру изменения сопротивления;
Трансформаторы – электромагнитные приспособления, служат для преобразования с сохранением частоты одной системы электротока переменного типа в другую. Состоит такая радиодеталь из нескольких (или одной) проволочных катушек, охваченных магнитным потоком. Трансформаторы могут быть согласующие, силовые, импульсные, разделительные, а также устройства тока и напряжения;
Конденсаторы – элемент, служащий для аккумулирования электротока и последующего его высвобождения. Состоят из нескольких разделенных диэлектрическими элементами электродов. Конденсаторы классифицируются по виду диэлектрических компонентов: жидкие, твердые органические и неорганические, газообразные;
Индуктивные катушки – устройства из проводника, которые служат для ограничения электротока переменного типа, подавления помех и накопления электроэнергии. Проводник помещен под изоляционный слой.

Маркировка радиодеталей

Маркировка радиодеталей обычно совершается производителем и находится на корпусе изделия. Маркирование подобных элементов может быть:

символьным;
цветовым;
символьным и цветовым одновременно.

Важно! Маркирование импортных радиодеталей может существенно отличаться от маркировки однотипных элементов отечественного производства.

На заметку. Каждый радиолюбитель при попытках расшифровать тот или иной радиокомпонент прибегает к справочнику, так как сделать это по памяти не всегда получается из-за огромного модельного разнообразия.

Обозначение радиоэлементов (маркировка) европейских изготовителей часто происходит по определенной буквенно-цифровой системе, состоящей из пяти символов (три цифры и две буквы – для изделий широкого применения, две цифры и три буквы – для спецаппаратуры). Цифры в такой системе определяют технические параметры детали.

Европейская система маркировки полупроводников широкого распространения

1-ая буква – кодировка материала
A	Основной компонент – германий
B	Кремний
C	Соединение галлия и мышьяка – арсенид галлия
R	Сульфид кадмия
2-ая литера – вид изделия или его описание
A	Диодный элемент малой мощности
B	Варикап
C	Транзистор малой мощности, работающий на низких частотах
D	Мощный транзистор, функционирующий на низких частотах
E	Туннельный диодный компонент
F	Высокочастотный транзистор малой мощности
G	Более одного прибора в едином корпусе
H	Магнитный диод
L	Мощный транзистор, работающий на высокой частоте
M	Датчик Холла
P	Фототранзистор
Q	Световой диод
R	Переключающийся прибор малой мощности
S	Переключательный транзистор маломощный
T	Мощное переключающееся устройство
U	Транзистор переключательный мощный
X	Умножительный диодный элемент
Y	Выпрямительный диодный элемент высокой мощности
Z	Стабилитрон

Обозначение радиодеталей на электросхемах

Из-за того, что существует огромное множество различных радиоэлектронных компонентов, были приняты на законодательном уровне нормы и правила их графического обозначения на микросхеме. Эти нормативные акты называются ГОСТами, где прописана исчерпывающая информация по виду и размерным параметрам графического изображения и дополнительным символьным уточнениям.

Важно! Если радиолюбитель составляет схему для себя, то ГОСТами можно пренебречь. Однако если составляемая электросхема будет подаваться на экспертизу или проверку в различные комиссии и госорганы, то рекомендуется сверить все со свежими ГОСТами – они постоянно дополняются и изменяются.

Обозначение радиодеталей типа «резистор», находящееся на плате, на чертеже выглядит прямоугольником, рядом с ним с литерой «R» и цифрой – порядковым номером. Например, «R20» обозначает, что резистор на схеме 20-ый по счету. Внутри прямоугольника может прописываться его рабочая мощность, которую он может долгое время рассеивать, не разрушаясь. Ток, проходя через этот элемент, рассеивает конкретную мощность, тем самым нагревает его. Если мощность будет больше номинальной, то радиоизделие выйдет из строя.

Каждый элемент, подобно резистору, имеет свои требования к начертанию на чертеже цепи, условным буквенным и цифровым обозначениям. Для поиска таких правил можно использовать разнообразную литературу, справочники и многочисленные ресурсы интернета.

Любой радиолюбитель должен понимать виды радиодеталей, их маркировку и условно графическое обозначение, так как именно такие знания помогут ему правильно составить или прочесть существующую схему.

Видео

кликните по картинке чтобы увеличить

При практической работе, связанной в первую очередь с ремонтом электронной техники, возникает задача определить тип электронного компонента, его параметры, расположение выводов, принять решение о прямой замене или использовании аналога. В большинстве существующих справочников приводится информация по отдельным типам радиокомпонентов (транзисторы, диоды и т. д.). Однако ее недостаточно, и необходимым дополнением к таким книгам служит данное справочное пособие. Представляемая читателю книга по маркировке электронных компонентов содержит в отличие от издававшихся ранее подобных изданий, больший объем информации. В ней приведены данные по буквенной, цветовой и кодовой маркировке компонентов, по кодовой маркировке зарубежных полупроводниковых приборов для поверхностного монтажа (SMD), приведены данные по маркировке некоторых ранее не освещавшихся типов зарубежных компонентов, даны рекомендации по использованию и проверке исправности электронных компонентов.

Предисловие
1. Резисторы
1.1. Общие сведения
1.2. Обозначение и маркировка резисторов
Система обозначения
Маркировка резисторов отечественного производства
Маркировка резисторов зарубежного производства
Маркировка резисторных сборок
1.3. Технические данные и маркировка бескорпусных SMD резисторов
Общие сведения
Маркировка SMD резисторов
1.4. Особенности применения и маркировки переменных резисторов
Переменные и подстроечные резисторы фирмы BOURNS
1.5. Резисторы с особыми свойствами
Термисторы
Варисторы
2. Конденсаторы
2.1. Общие сведения
2. 2. Обозначение и маркировка конденсаторов
Отечественная система обозначения
Маркировка конденсаторов
Кодовая цифровая маркировка
Цветовая маркировка
2.3. Особенности маркировки некоторых типов SMD конденсаторов
Керамические 5МЭ конденсаторы
Оксидные SMD -конденсаторы
Танталовые SMD -конденсаторы
Маркировка электролитических конденсаторов фирмы ТRЕС
Конденсаторы фирмы HITANO
Советы по практическому применению
2.4. Подстроечные конденсаторы зарубежных фирм
2.5. Другие типы конденсаторов
3. Катушки индуктивности
3.1. Общие сведения
3.2. Маркировка катушек индуктивности
Маркировка катушек индуктивности для поверхностного монтажа
3.3. Дроссели серий Д, ДМ, ДП, ДПМ
4. Маркировка кварцевых резонаторов и пьезофильтров
4.1. Маркировка резонаторов и фильтров отечественного производства
4.2. Особенности маркировки резонаторов и фильтров зарубежного производства…
4.3. Особенности маркировки фильтров производства фирмы Murata
5. Маркировка полупроводниковых приборов
5.1. Отечественная и зарубежные системы маркировки
полупроводниковых приборов
Маркировка R-МОП транзисторов Harris (Intersil)
Маркировка IGBT транзисторов Harris (Intersil)
Маркировка транзисторов фирмы International Rectifier
Маркировка полупроводниковых приборов фирмы Мо1ого1а
5.2. Диоды общего назначения
Типы корпусов и расположение выводов диодов
Цветовая маркировка отечественных диодов
Цветовая маркировка зарубежных диодов
Цветовая маркировка отечественных стабилитронов и стабисторов
Цветовая маркировка отечественных варикапов
Буквенно-цифровая кодовая маркировка SMD диодов зарубежного
производства
Цветовая маркировка SMD диодов в корпусах SOD-80,DO-213АА, DО-213АВ
Фотодиоды
Транзисторы
Особенности кодовой и цветовой маркировки отечественных транзисторов
6. Маркировка полупроводниковых SMD радиокомпонентов
6.1. Идентификация SMD компонентов по маркировке
6. 2. Типы корпусов SMD транзисторов
6.3. Как пользоваться системой
Эквиваленты и дополнительная информация
7. Особенности тестирования электронных компонентов
7.1. Тестирование конденсаторов
7.2. Тестирование полупроводниковых диодов
7.3. Тестирование транзисторов
7.4. Тестирование одноперeходных и программируемых однопереходных
транзисторов
7.5. Тестирование динисторов, тиристоров, симисторов
7.6. Определение структуры и расположения выводов транзисторов,
тип которых неизвестен
7.7. Тестирование полевых МОП-транзисторов
7.8. Тестирование светодиодов
7.9. Тестирование оптопар
7.10. Тестирование термисторов
7.11. Тестирование стабилитронов
7.12. Расположение выводов транзисторов
Приложение 1. Краткие справочные данные по зарубежным диодам
Приложение 2. Краткие справочные данные по зарубежным транзисторам
Приложение 3. Типы корпусов СВЧ транзисторов

При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов. Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия. Но так как большинство схем и деталей импортного происхождения — это вполне оправдано.

Резистор на схеме обозначается латинской буквой «R», цифра — условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора — мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов.

Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей — европейская. Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры — для широкого применения. Три буквы и две цифры — для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа.

Первая буква — код материала:

А — германий;
В — кремний;
С — арсенид галлия;
R — сульфид кадмия.

Вторая буква — назначение:

А — маломощный диод;
В — варикап;
С — маломощный низкочастотный транзистор;
D — мощный низкочастотный транзистор;
Е — туннельный диод;
F — маломощный высокочастотный транзистор;
G — несколько приборов в одном корпусе;
Н — магнитодиод;
L — мощный высокочастотный транзистор;
М — датчик Холла;
Р — фотодиод, фототранзистор;
Q — светодиод;
R — маломощный регулирующий или переключающий прибор;
S — маломощный переключательный транзистор;
Т — мощный регулирующий или переключающий прибор;
U — мощный переключательный транзистор;
Х — умножительный диод;
Y — мощный выпрямительный диод;
Z — стабилитрон.

Запутались в буквенных обозначениях радиочастотных диапазонов? Это не удивительно!

Полосы частот в электромагнитном спектре имеют несколько, иногда сбивающих с толку, перекрывающихся обозначений.

Инженеры-электронщики должны иметь дело с электромагнитным спектром как с обычной частью своих проектов проводных и беспроводных сетей. Этот представляющий интерес спектр простирается от относительно низких частот в диапазоне килогерц (кГц) (или, возможно, ниже) до десятков и даже сотен гигагерц (ГГц), в некоторых случаях вплоть до терагерц (ТГц) и даже простирается до оптическом и ультрафиолетовом диапазонах.

Ясность и недвусмысленность в отношении того, где вы работаете в этом спектре, является важным первым шагом в любом дизайне, поскольку каждая область имеет свои собственные атрибуты в отношении длины волны, поглощения, диапазона, проникновения, областей применения и многого другого. Однако все они в конечном счете управляются уравнениями Максвелла (на самом деле представленными в той форме, в которой мы их знаем сейчас, Оливером Хевисайдом, но это уже другая история).

Существует бесчисленное множество графических представлений электромагнитного спектра, начиная от простых, общих версий высокого уровня (Рисунок 1), тем, кто пытается разъяснить это широкой публике (Рисунок 2) .

Рис. 1. Понимание ширины электромагнитного спектра можно начать с относительно простой диаграммы. (Изображение: НАСА) Рис. 2. Диаграмма спектра с примерами применения и перспективой определения размеров может помочь читателям, не обладающим техническими знаниями, понять контекст спектра. (Изображение: Национальная лаборатория Лоуренса в Беркли — LBNL)

Существуют также очень подробные диаграммы распределения спектра, показывающие, как части спектра делятся и распределяются регулирующими органами для разных пользователей и приложений (Рисунок 3 ). Версии большого размера на стену доступны онлайн для распечатки на месте или могут быть заказаны распечатанными и готовыми к рамке.

Рис. 3. На диаграмме распределения спектра FCC показано, как сегменты и сегменты во многих диапазонах назначаются в США.

(Изображение: НАСА)

Так как же определить, где вы находитесь? Есть несколько способов, некоторые из которых однозначны, а некоторые могут привести к путанице. Начните с более логичного подхода: деление полосы частот по порядку. Международный союз электросвязи (МСЭ), базирующийся в Женеве, Швейцария, определил диапазоны с помощью как простых номеров, так и двух- или трехбуквенного описания 9.0011 (Рисунок 4) .

Рис. 4: Таблица спектра ITU обеспечивает логическую последовательность номеров и названий диапазонов. (Изображение: TeraSense Group)

[Примечание: здесь не показан диапазон 0 (от 0,3 до 3 Гц) и даже диапазон -1 (от 0,3 до 3 Гц]

Математически номер диапазона «N» представляет диапазон от 0,3 ‘ 10 ^N герц (Гц) до 3′ 10 ^N Гц, где 1 Гц соответствует одному циклу в секунду (вы увидите аббревиатуру «cps» в более старых документах, так как использование герц вместо «циклов»). в секунду» не был официально установлен до 1960. )

Двухбуквенные и трехбуквенные дескрипторы использовались более широко в одних приложениях и реже в других. Например, аналоговое телевидение с 13 каналами, которое использовалось более 50 лет, изначально транслировалось в двух сегментах УКВ-диапазона; со временем было добавлено гораздо больше каналов, но в нескольких сегментах диапазона УВЧ. Телевизоры рекламировались как совместимые с VHF / UHF для широкой публики, и им даже требовалась отдельная эфирная (OTA) антенна для совместимости с очень разными частотами и частями спектра. С другой стороны, инженеры, работающие в нижней гигагерцовой части спектра, редко характеризуют его обозначением МСЭ SHF.

А письма?
Пока с этим все достаточно ясно и однозначно. Однако различные полосы в пределах спектра также имеют буквенные обозначения из-за исторических прецедентов, а также неформальной отраслевой номенклатуры, которая стала до некоторой степени стандартизированной. Например, вы можете увидеть компонент, охарактеризованный как усилитель L-диапазона или микшер S-диапазона.

Что это значит? Существует несколько перекрывающихся и даже противоречащих друг другу систем наименования микроволновых диапазонов, и даже в пределах данной системы точный частотный диапазон, обозначаемый буквой, может несколько различаться в разных областях применения.

Использование букв для обозначения диапазонов началось во время Второй мировой войны с военных обозначений частот, используемых в радарах, что было первым применением микроволн. (Кстати, формального определения «микроволн» не существует, но обычно они представляют собой частоты от 300 МГц до 300 ГГц, соответствующие длинам волн от 30 см до 1 мм.) Из-за военной тайны военного времени точная частота полоса, соответствующая каждой букве, была классифицирована, что привело к приблизительным «догадкам» о полосе, соответствующей каждой букве, и некоторой путанице.

В 1976 году IEEE начал процесс стандартизации буквенных обозначений. Стандарт IEEE IEEE 521 «Буквенные обозначения диапазонов радиолокационных частот» был обновлен в 2002 г. (рис. 5) ; потенциальная путаница заключается в том, что стандарт предназначен не только для радиолокационных приложений, несмотря на его название.

Рис. 5: Стандарт IEEE IEEE 521 устанавливает набор букв и соответствующие им полосы частот. (Изображение: TeraSense Group)

Обратите внимание, что в некоторых старых таблицах граница между обозначениями K и Ka составляет 26,5 ГГц, а не 27 ГГц. Также обратите внимание на историческую связь некоторых обозначений, таких как Ку, К и Ка, которые в противном случае, кажется, не имеют никакой логики для их оправдания.

Но подождите… есть еще
За десятилетия использования спектра и расширения на более высокие частоты было использовано несколько неофициальных или собственных буквенных обозначений и диапазонов. В других случаях более широкие официальные буквенные обозначения были разделены инженерами, ориентированными на приложения в относительно узкой полосе пропускания в более широкой полосе частот. На рис. 6 показан один консенсус этих альтернатив и дополнительных обозначений.

Рис. 6. Некоторые отраслевые группы разработали альтернативные и дополнительные обозначения, обеспечивающие более подробную детализацию, но формально не стандартизированные. (Изображение: TeraSense Group)

Обратите внимание, что, опять же, некоторые границы частот немного сместились, в дополнение к подразделению.

На этом история букв и обозначений групп заканчивается? Нет. Специалисты по военным радарам НАТО, Европейского Союза и США использовали другой набор буквенных обозначений в основном для приложений радиолокации и радиоэлектронного противодействия (ECM) до стандартизации ITU и IEEE. Они начали с диапазона «А» и продолжили в алфавитном порядке до M (рис. 7), 9.0012, и эти обозначения сохранились в литературе:

Рис. 7. Специалисты по военным радарам НАТО, Европейского Союза и США используют другой набор букв для диапазонов, с очень широким диапазоном A, а затем в алфавитном порядке до M. (Изображение: AWT Глобальный)
Поскольку этот список РЭБ НАТО/ЕС/США ориентирован на приложения РЛС и РЭБ, а не на более широкое использование беспроводной связи, он имеет очень широкий сегмент полосы «А» вплоть до 250 МГц (0,25 ГГц), а затем гораздо более узкая последовательность срезов спектра выше этой частоты.
Полезно рассмотреть несколько схем обозначения диапазонов в одном наложении (рис. 8) . Обратите внимание, что диапазон «L» ECM ЕС/НАТО/США сильно отличается от диапазона «L» IEEE; точно так же полоса «G» в терминологии IEEE на несколько порядков отличается от других.
Рис. 8. Глядя на буквы и диапазоны военных радаров НАТО, Европейского Союза и США в сравнении с обозначениями IEEE и ITU, вы можете более четко увидеть суть каждого из них и возможность путаницы. (Изображение: TeraSense Group)
Суть
Когда вы работаете в этих радиочастотных диапазонах, не забудьте подтвердить интересующую вас конкретную частоту в герцах (МГц, ГГц, ТГц) в дополнение к буквенному обозначению. Причина в том, что полоса букв одного человека может отличаться от полосы другого человека, особенно в их границах. Кроме того, диапазоны довольно широкие, поэтому, просто говоря, что это усилитель для «такой-то» полосы, можно было бы относиться ко всей полосе или, возможно, только к ее части. Например, я видел рекламную литературу и таблицы данных для «усилителя X-диапазона» (номинально от 8 до 12 ГГц), в котором есть подробные и полные спецификации только для диапазона от 8 до 10 ГГц, хотя он будет работать в какой-то степени в остальных диапазонах. этой группы.
Вкратце: благоразумие и хорошая инженерная практика заключаются в том, чтобы всегда проверять и подтверждать, что вся указанная вами полоса и числовая часть спектра указаны в Гц.
Связанное EE World Content
Что такое уравнения телеграфа?
Терагерцовые исследования: путь к 6G совместно с Северо-восточным университетом
Лазеры, оптика, электроника и многое другое дают терагерцовые источники, часть 4 – Веселящий газ
Демонстрация непрерывных терагерцовых источников при комнатной температуре
Может ли Wi-Fi 6E действительно делить спектр с действующими операторами?
Пять основных соображений по анализаторам спектра
Оптические линии связи для космических аппаратов, часть 1: ограничение пропускной способности
Блоки усиления расширяют характеристики технологии усилителей InGaP, пригодных для использования в космосе, до X-диапазона
12 ГГц: претензии и встречные претензии вступают в силу 2: История и будущее
Внешние ссылки
МСЭ, Рекомендация МСЭ-R V. 431-8 (08/2015), «Номенклатура частот и
диапазонов длин волн, используемых в телекоммуникациях»
TeraSense, «Полосы радиочастот»
AWT Global, «Обозначения частот ECM ЕС, НАТО, США»
Knowino, «Полосы частот ЕС-НАТО-США»
Knowino, «Полосы частот МСЭ»
Knowino, «Полосы частот IEEE»
RF Wireless World, «Частоты телеканалов»
Все РФ, «Диапазоны микроволновых частот»
Микроволны 101, «Диапазоны буквенных частот»
Администрация общих служб, «Электроника для G-диапазона ARray (ELGAR)»
Военная и аэрокосмическая электроника, «Smiths Interconnect получает контракт… на разработку интегрированной спутниковой антенной системы G-диапазона…»
Военная и аэрокосмическая электроника, «DARPA просит промышленность разработать радиочастотные и микроволновые технологии G-диапазона для связи и зондирования»
Диапазоны микроволновых частот
Микроволновый спектр обычно определяется как диапазон частот от от 1 ГГц до более 100 ГГц.
