IRF520: характеристики, применение и аналоги мощного MOSFET-транзистора

Каковы основные характеристики IRF520. Где применяется этот MOSFET-транзистор. Какие существуют аналоги IRF520. Как выглядит цоколевка IRF520. Какие производители выпускают IRF520.

Что представляет собой IRF520 и каковы его ключевые особенности

IRF520 — это мощный N-канальный MOSFET-транзистор, разработанный компанией International Rectifier. Он относится к семейству HEXFET и обладает рядом важных характеристик:

• Максимальное напряжение сток-исток: 100 В
• Максимальный постоянный ток стока: 9,2 А (при 25°C)
• Сопротивление открытого канала: 0,27 Ом
• Максимальная рассеиваемая мощность: 60-70 Вт (зависит от производителя)
• Корпус TO-220AB

Ключевые преимущества IRF520 — высокая скорость переключения и низкое сопротивление открытого канала. Это делает его подходящим для применения в импульсных источниках питания, драйверах двигателей и других устройствах, требующих быстрого переключения больших токов.

Области применения IRF520: где используется этот транзистор

Благодаря своим характеристикам, IRF520 находит применение во многих областях электроники:

1. Импульсные источники питания
2. Управление электродвигателями
3. Источники бесперебойного питания
4. Автомобильная электроника
5. Аудиоусилители
6. Светодиодные драйверы
7. Зарядные устройства

Особенно часто IRF520 используется в проектах на базе Arduino и других микроконтроллеров для управления мощной нагрузкой. Низкое пороговое напряжение затвора (около 4 В) позволяет напрямую управлять этим транзистором от 5-вольтовых логических выходов.

Цоколевка IRF520: как правильно подключить транзистор

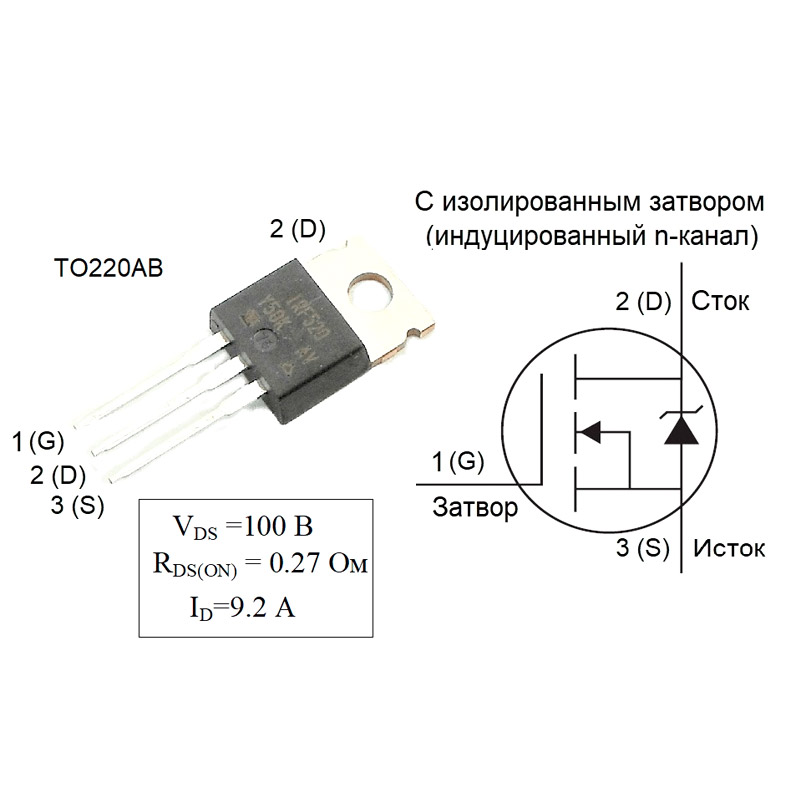

IRF520 выпускается в корпусе TO-220AB. Расположение выводов следующее (если смотреть на транзистор со стороны надписи):

1. Затвор (Gate) — левый вывод
2. Сток (Drain) — средний вывод
3. Исток (Source) — правый вывод

Металлическая пластина корпуса соединена с выводом стока. При монтаже на радиатор необходимо использовать изолирующую прокладку, если радиатор не должен иметь электрического контакта со стоком.

Основные электрические характеристики IRF520

Рассмотрим подробнее ключевые параметры IRF520:

• Максимальное напряжение сток-исток (V_DSS): 100 В
• Максимальное напряжение затвор-исток (V_GS): ±20 В
• Пороговое напряжение затвор-исток (V_GS(th)): 2-4 В
• Максимальный постоянный ток стока (I_D): 9,2 А при 25°C, 6,5 А при 100°C
• Импульсный ток стока (I_DM): 37 А
• Сопротивление открытого канала (R_DS(on)): 0,27 Ом при V_GS = 10 В
• Входная емкость (C_iss): 380 пФ
• Время включения (t_on): 35 нс
• Время выключения (t_off): 70 нс

Эти параметры могут немного отличаться у разных производителей, поэтому всегда следует сверяться с конкретной документацией.

Аналоги IRF520: какие транзисторы могут его заменить

При необходимости замены IRF520 можно рассмотреть следующие аналоги:

• IRF510 — очень близкий аналог, отличается немного меньшим током
• IRF530 — повышенный ток до 14 А
• IRF540 — еще более мощный вариант (22 А)
• STP14NF12 — аналог от STMicroelectronics
• BUZ20 — похожий транзистор от Infineon
• 2SK2399 — аналог от Toshiba

При выборе замены важно учитывать не только максимальные параметры, но и другие характеристики, такие как пороговое напряжение затвора, входная емкость и времена переключения.

Особенности применения IRF520 в схемах

При использовании IRF520 в электронных схемах следует учитывать несколько важных моментов:

1. Защита затвора: рекомендуется использовать резистор 10-100 Ом между выходом управляющей схемы и затвором для ограничения тока и подавления паразитных колебаний.
2. Охлаждение: при работе с большими токами необходимо обеспечить адекватное охлаждение транзистора, используя радиатор.
3. Защита от перенапряжения: в индуктивных цепях следует применять защитные диоды для предотвращения пробоя транзистора.
4. Управление: для полного открытия канала желательно подавать на затвор напряжение 10-12 В. При управлении от 5 В логики транзистор может работать не в оптимальном режиме.

Правильное применение этих рекомендаций поможет обеспечить надежную и эффективную работу схем с IRF520.

Производители IRF520: кто выпускает этот транзистор

IRF520 производится несколькими компаниями:

• Vishay Siliconix
• STMicroelectronics
• ON Semiconductor
• Fairchild Semiconductor (теперь часть ON Semiconductor)
• Infineon Technologies

Оригинальный разработчик — компания International Rectifier — теперь является частью Infineon Technologies. Транзисторы от разных производителей могут иметь небольшие отличия в параметрах, поэтому при разработке ответственных устройств рекомендуется сверяться с конкретными даташитами.

IRF520 в проектах с Arduino: примеры использования

IRF520 часто используется в проектах на базе Arduino для управления мощной нагрузкой. Вот несколько примеров применения:

• Управление скоростью DC-мотора с помощью ШИМ
• Диммирование мощных светодиодов или светодиодных лент
• Управление нагревательными элементами
• Коммутация реле и соленоидов

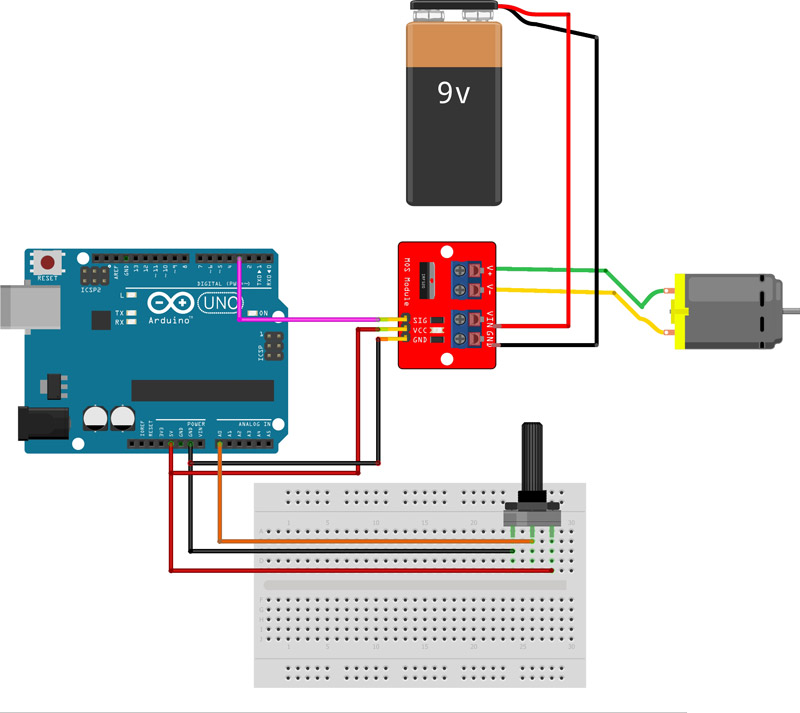

Для управления IRF520 от Arduino обычно используется простая схема: выход микроконтроллера подключается через резистор 220-470 Ом к затвору транзистора. Исток соединяется с землей, а нагрузка включается между источником питания и стоком.

Такая схема позволяет управлять нагрузкой до нескольких ампер, что значительно превышает возможности самого микроконтроллера.

IRF520 характеристики транзистора, цоколевка, аналоги и datasheet

Главная » Транзисторы

Как указано в технических характеристиках транзистора, IRF520 является мощным MOSFET- устройством, с изолированным затвором, n-канальным. Он разработан американской International Rectifier (IR) для схем, в которых имеет значение большая скорость переключения и высокая проводимость открытого канала. Например, в импульсных источниках питания, устройствах управления двигателем, бесперебойниках и в других популярных схемах. Широко распространены на рынке радиоприборов от разных производителей, купивших лицензию у IR на известную во всем мире технологию этой компании HEXFET®.

Совсем недавно (с 2014 года) International Rectifier стала частью американской компании Infineon Technologies, которая продолжает выпускать IRF520 с аналогичной маркировкой и улучшенными характеристиками.

Содержание

1. Цоколевка
2. Технические характеристики
3. Аналоги
4. Модуль для Arduino
5. Производители

Цоколевка

irf520 имеет следующую распиновку. Большинство производителей выпускают его в корпусе ТО-220АВ. Если смотреть на транзистор со стороны маркировки, то назначение контактов такое: самая левая ножка — это затвор (G), посередине находится сток (D), а справа исток (S).

Технические характеристики

Как и большинство мощных MOSFET от IR, IRF520 имеет неплохие предельно допустимые характеристики и достаточно хороший запас по прочности. Несмотря на это, не стоит злоупотреблять и превышать эти значения, в случае применения данного транзистора в своих разработках. Для повышения надежности и продления срока службы устройства, рекомендуемые эксплуатационные значения будут на 20-30% ниже от перечисленных в техническом описании:

• максимальное напряжение между стоком и истоком (V_DS) — 100 В;
• сопротивление открытого канала R_DS(ON) – 0.27 Ом;
• допустимый постоянный ток стока (I_D): при T_C до +25^ОС – 9.2 А; при T_C до +100^ОС – 6. 5 А;
• пиковый импульсный ток стока (I_DM) – 37 А;
• отпирающее напряжение между затвором и истоком (V_GS) — ±20 В;
• рассеиваемая мощность (P_D) до 60 Вт;
• температура хранения (T_J) от — 55 до +175 °C;
• максимальная температура кристалла (T_C) до +175 °C.

Рассмотрим электрические параметры IRF520. Они предоставляются изготовителями устройства в техописании, ниже предельно допустимых значений, в виде отдельной таблицы и для определенных режимов измерения. Температура окружающей среды при этом не превышает +25 °C, если не указано иного.

Аналоги

К полными аналогами irf520 можно отнести: SiHF520, irf520PbF, BUZ20B, D84CL2, IRF120, MTP8N08, MTP8N10, RCA9212A. Функционально близкими по своим свойствам будут: STP14NF12 (STM), RPF12N08 (Intersil, Fairchild), 2SK2399 (Toshiba). При замене следует внимательно ознакомиться с документацией и принимать решение в зависимости от назначения и режимов работы устройства. Среди российских изделий также существуют похожие транзисторы, к ним относятся: КП520 и КП744А.

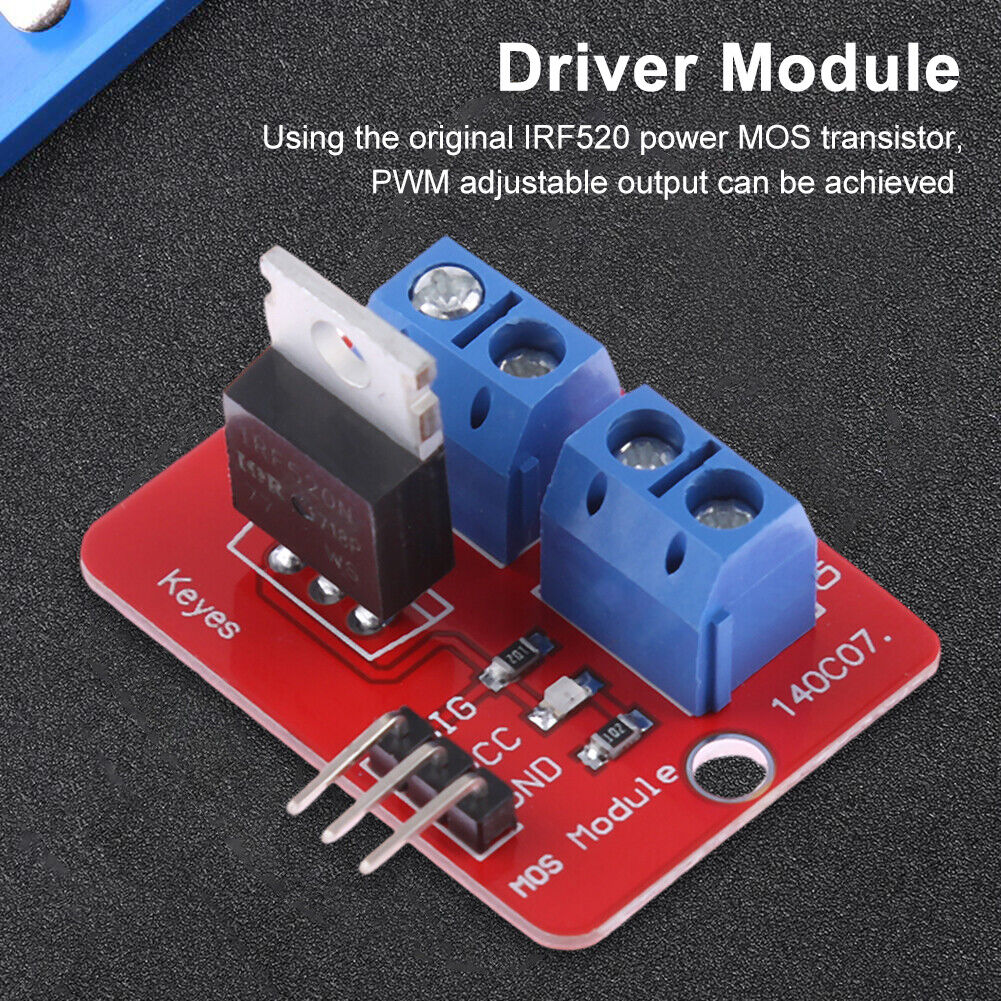

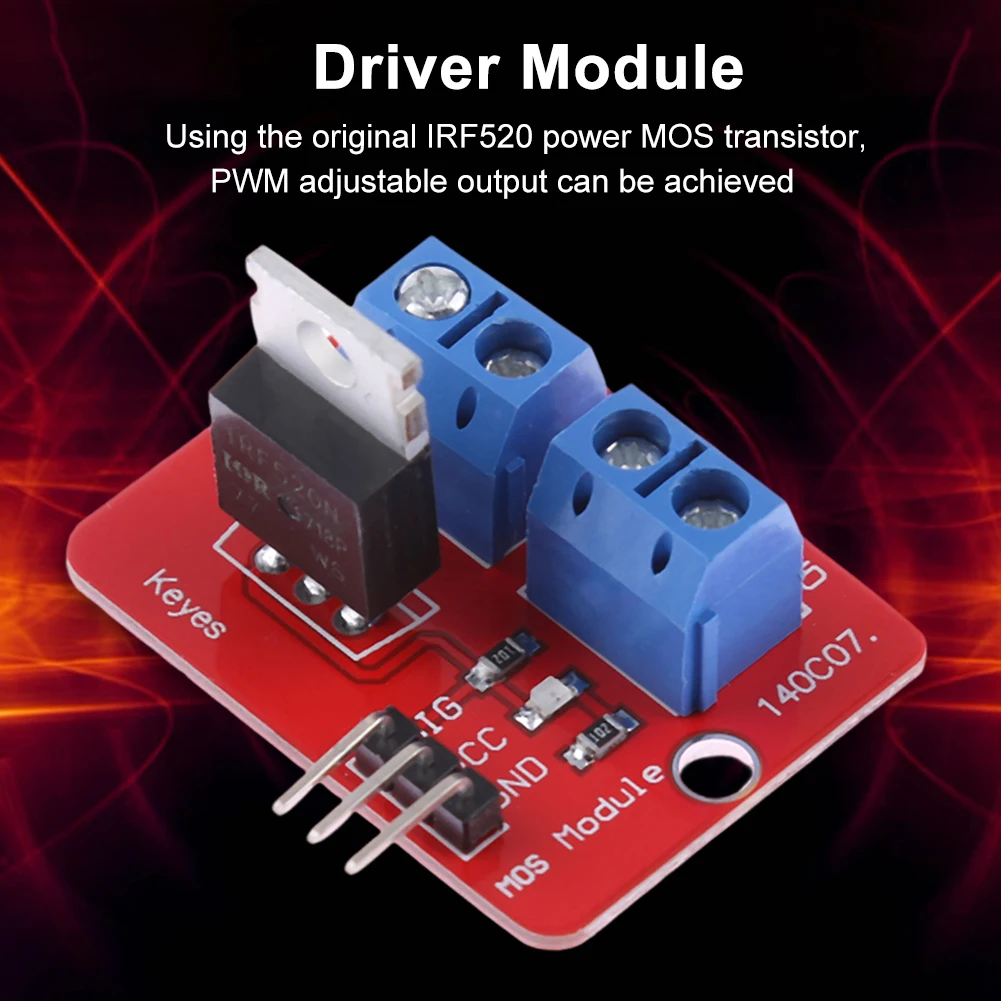

Модуль для Arduino

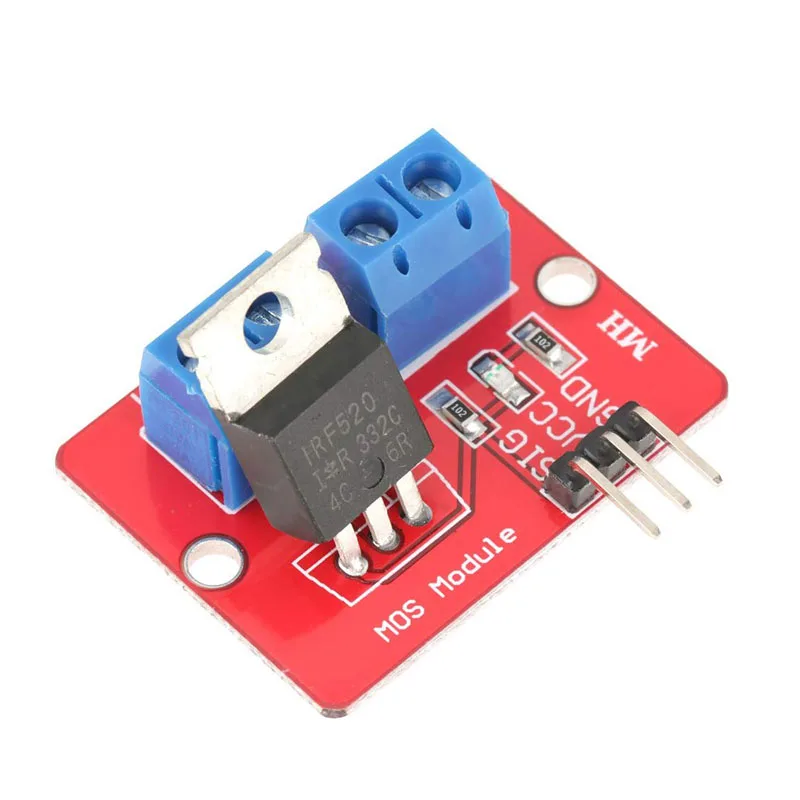

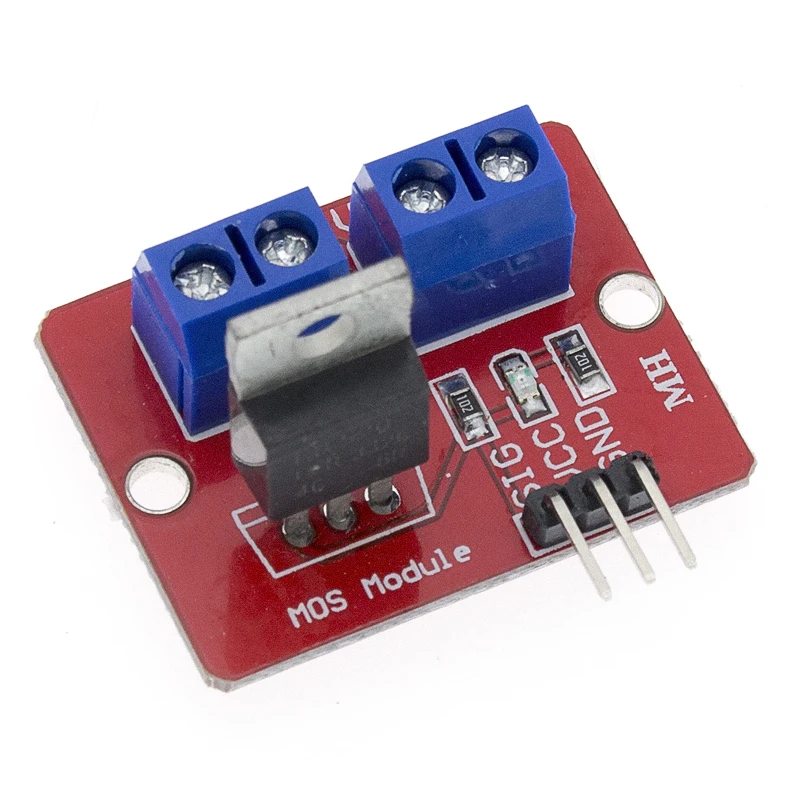

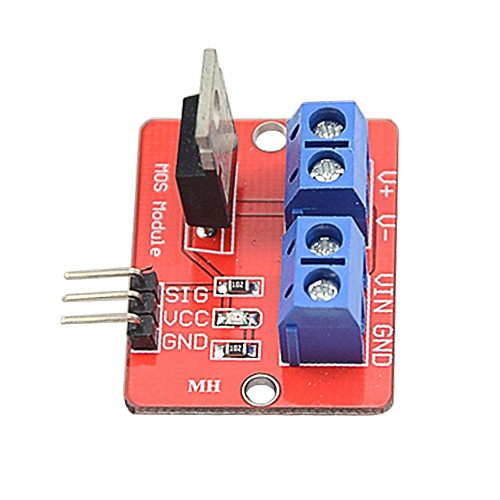

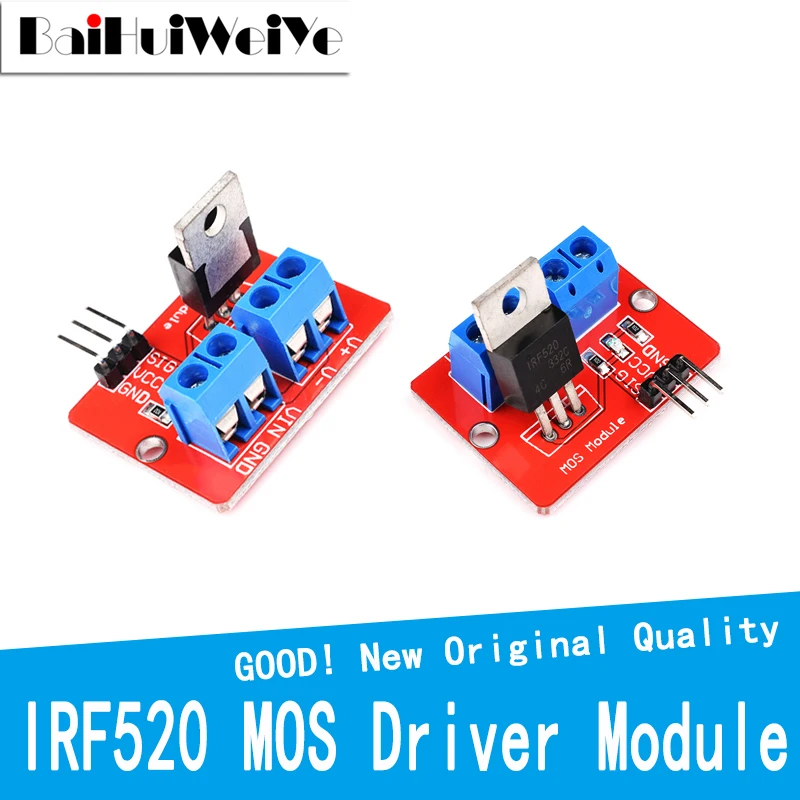

В интернет-магазинах (и не только) довольно часто встречается модуль “силовой ключ” сделанный на IRF520. Это готовое решение, на базе рассматриваемого устройства, популярно для начинающих радиолюбителей для управления нагрузкой с помощью Arduino. При этом  есть возможность управлять при помощи ШИМ, что позволяет, например, регулировать скорость двигателя или задавать яркость свечения светодиода.

Производители

Префикс IRF известен во всем мире и стал де-факто стандартом при маркировке силовой электроники многих производителей. IRF520, именно с таким обозначением различные производители продолжают выпускать его. К ним относятся: Inchange Semiconductor Company Limited, International Rectifier, Vishay Siliconix, New Jersey Semi-Conductor Products, STMicroelectronics (STM), Fairchild Semiconductor, Intersil Corporation, Supertex, ARTSCHIP ELECTRONICS. На отечественном рынке наиболее распространены изделия выпускаемые компаниями Vishay Siliconix и STM. Вы можете скачать даташит, кликнув по ссылке с наименованием изготовителя.

MOSFET

Транзистор IRF520: характеристики, datasheet и аналоги

Как написано в технических характеристиках, IRF520 является n канальным, мощным МОП (MOSFET) транзистором. Он разработан для схем, в которых важна высокая скорость переключения, например импульсных источниках питания, устройствах управления двигателем, источниках бесперебойного питания и в других импульсных схемах.

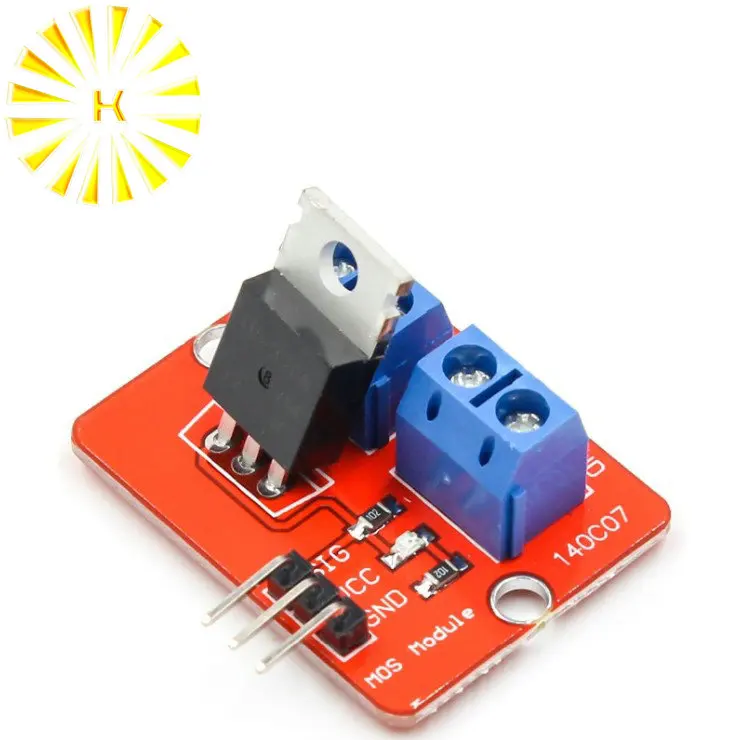

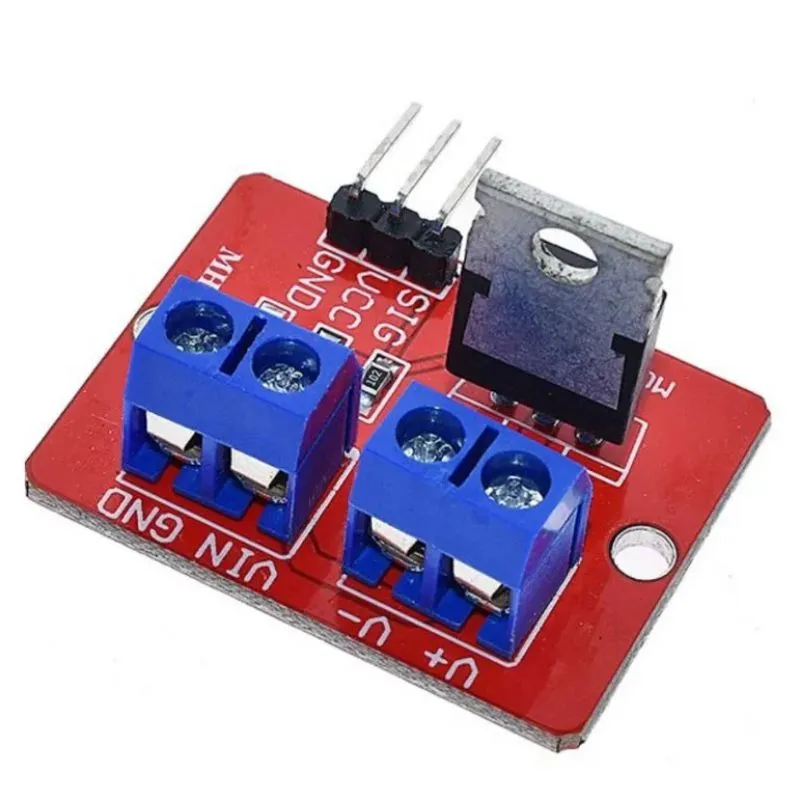

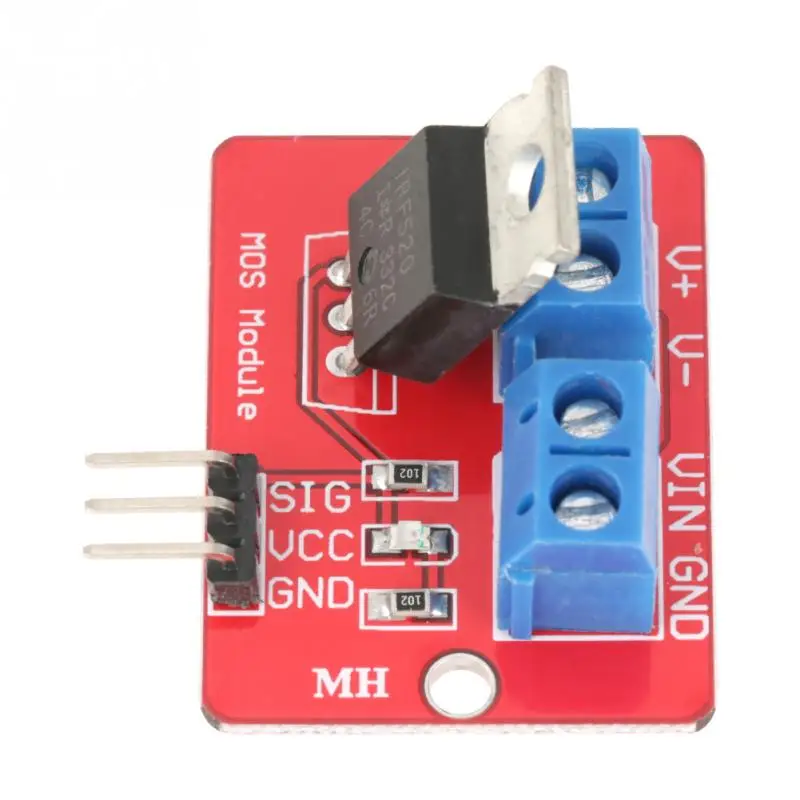

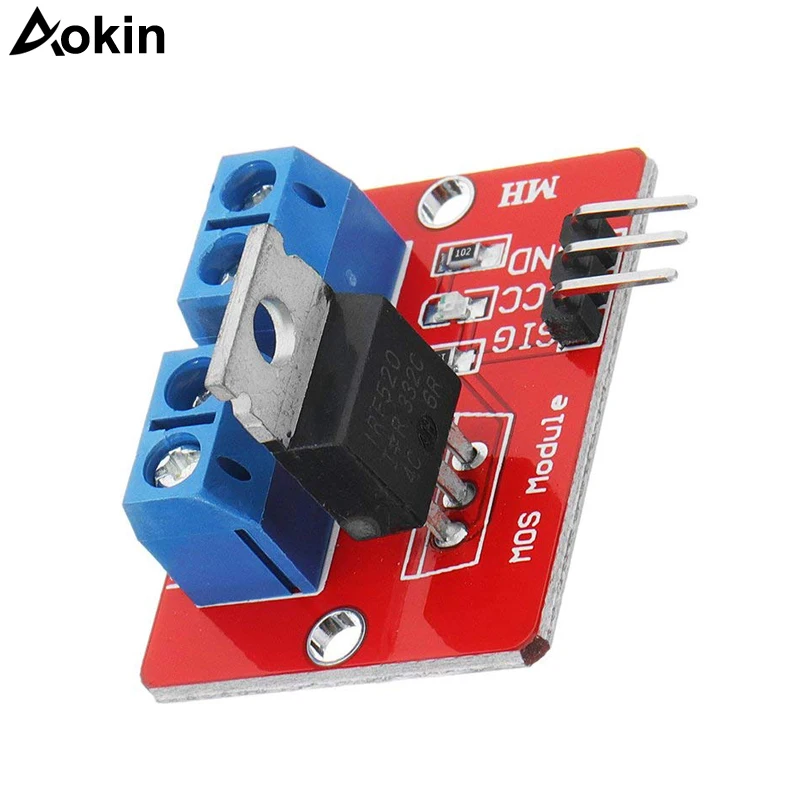

В интернет-магазинах можно встретить модуль силовой ключ на MOSFET транзисторе IRF520 для Arduino. При подаче на него напряжения 5 вольт от микроконтроллера он открывается и подаёт питание (управляемое напряжение от 0 до 24 вольт) на нагрузку. Он способен выдерживать ток до 1 ампера (при токе от 1 до 5 ампер требуется система охлаждения). Кроме этого имеется возможность управлять нагрузкой при помощи ШИМ, что позволяет, например, регулировать скорость двигателя или управлять яркостью свечения светодиода.

Цоколевка

Все производители данного устройства выпускают его в корпусе ТО-220АВ. Расположение выводов, если смотреть на транзистор IRF520 со стороны маркировки, следующее: самая левая ножка это затвор, посередине находится сток, справа исток. Данное изделие не выпускается в других корпусах.

Технические характеристики

При конструировании электронной аппаратуры инженеры и опытные радиолюбители в первую очередь ориентируются на предельно допустимые характеристики. Они также важны при подборе аналогов. Обычно максимальные характеристики должны быть на 20% меньше от реальных параметров, в которых работает прибор. Их измерение происходит в лабораторных условиях при температуре воздуха +25^ОС. Для IRF520 они равны:

• наибольшее возможное напряжение между стоком и истоком при напряжении между стоком и истоком 0 В (V_DS) — 100 В;
• предельно допустимое напряжение между стоком и затвором при сопротивлении затвор-исток 20 кОм (V_DGR) – 100 В;
• максимальное отпирающее напряжение между затвором и истоком (V_GS) — ±20 В;
• предельно допустимый постоянный ток стока при температуре +25^ОС (I_D) – 9,2 А;
• наибольший возможный постоянный ток стока при температуре +100^ОС (I_D) – 7 А;
• максимально возможный пиковый (импульсный) ток стока — 40 А;
• максимальная рассеиваемая мощность (P_D) — 70 Вт;
• температура хранения от — 65 до +175 °C;
• максимальная температура кристалла – 175 °C;

Электрические характеристики также важны при разработке новых электронных устройств. Производители приводят их обычно за максимальными параметрами. В таблице имеется отдельный столбец, в котором приведены значения величин, при которых производилось тестирование.

Аналоги

Наиболее полными аналогами транзистора irf520 можно назвать:

• STP14NF12, IRFI520N;
• D84CL2, STP14NF12;
• IRF120, MTP8N08;
• BUZ20B, MTP8N10;
• MTP10N10E, RCA9212A.

Они подходят как по своим предельным и электрическим параметрам, так и по расположению выводов.

Существуют также транзисторы, у которых расположение ножек совпадает, но некоторые параметры могут отличаться:

• STP14NF10, 2SK888;
• BUK453-100B, BUZ72;
• BUZ72A, RPF12N08;
• RPF12N10, RPF12P08;
• RPF12P10, RPF18N10;
• IRFI520A, IRFW520A.

К функциональным аналогам можно отнести относятся:

• 2SK2399, RFP12P08;
• RFP12P10, 2SK2399;
• BUK452-100B, BUK552-100B;
• BUK552-100A, MTP12N10E;
• RFP8P08, RFP8P10, 2SK2399.

Если вы ищите замену из российских транзисторов, то обратите внимание на эти два: КП520 и КП744А.

Производители

Приведём datasheet на транзистор IRF520 и список производителей которые их выпускают:

• New Jersey Semi-Conductor Products;
• Supertex;
• International Rectifier;
• Vishay Siliconix;
• ARTSCHIP ELECTRONICS;
• Inchange Semiconductor Company Limited;
• STMicroelectronics;
• Intersil Corporation;
• Fairchild Semiconductor.

В России чаще всего в магазинах можно будет купить продукцию этих двух фирм International Rectifier и STMicroelectronics.

IRF520 MOSFET Распиновка, техническое описание, характеристики и альтернативы

12 января 2019 — 0 комментариев

IRF520 Мосфет
Распиновка IRF520

IRF520 представляет собой силовой полевой МОП-транзистор с током коллектора 9,2 А и напряжением пробоя 100 В. МОП-транзистор имеет низкое пороговое напряжение затвора 4 В и, следовательно, обычно используется с микроконтроллерами, такими как Arduino, для переключения сильноточных нагрузок.



Конфигурация контактов

Номер контакта	Название контакта	Описание
1	Источник	Ток вытекает через источник
2	Ворота	Управляет смещением MOSFET
3	Слив	Ток поступает через сток



Характеристики

• N-канальный силовой МОП-транзистор
• Непрерывный ток стока (ID): 9,2 А
• Напряжение пробоя сток-исток: 100 В
• Сопротивление источника стока (RDS) равно 0,27 Ом
• Пороговое напряжение затвора (VGS-th) составляет 4 В (макс. )
• Время нарастания и время спада составляет 30 нс и 20 нс
• Обычно используется с Arduino из-за низкого порогового напряжения.
• Доступен в пакете К-220

Note: Complete technical details can be found at the IRF520 datasheet linked at the bottom of the page



IRF520 MOSFET Alternatives

IRF540N, IRF3205



Other N-channel MOSFETS

2N7000 , FDV301N



IRF520 MOSFET Обзор

IRF540N — это мощный N-канальный полевой МОП-транзистор. Mosfet может переключать нагрузки, потребляющие до 9.2A постоянного тока и работать ниже 100В. Он также имеет приличное сопротивление в открытом состоянии 0,27 Ом, что повышает эффективность MOSFET, поскольку он будет рассеивать меньше тепла в виде потерь.

Этот Mosfet имеет низкое пороговое напряжение затвора всего 4 В, это означает, что Mosfet может быть включен даже при 5 В от контакта GPIO микроконтроллеров, таких как Arduino. Но это не означает, что Mosfet полностью включится всего лишь с 5 В, ему нужно около 10 В, подаваемое на контакт затвора, чтобы полностью включиться и подать 9.2А ток коллектора. Поэтому, если вы ищете Mosfet для использования с микроконтроллером, вам следует рассмотреть Mosfet с логическим уровнем, например 2N7002 и т. Д.

В качестве альтернативы вы также можете использовать схему драйвера для подачи 10 В на вывод затвора этого Mosfet с помощью транзистора. Вдобавок к этому, полевой МОП-транзистор также имеет хорошие скорости переключения и, следовательно, может использоваться также в схемах преобразователя постоянного тока.



Применение

• Переключение устройств большой мощности
• Управление скоростью двигателей
• Светодиодные диммеры или мигалки
• Применения для высокоскоростного переключения
• Преобразователи или схемы инверторов



2D-модель компонента

Если вы проектируете печатную плату или плату Perf с этим компонентом, то следующее изображение из таблицы данных IRF520 будет полезно, чтобы узнать его тип упаковки и размеры.

Метки

Силовой МОП-транзистор

Транзистор IRF520, Mosfet, ( IRF520BPF
