Как правильно читать однолинейную схему электроснабжения. Какие элементы должны быть отражены на схеме. Как составить однолинейную схему самостоятельно. Для чего нужна однолинейная схема электроснабжения.
Что такое однолинейная схема электроснабжения
Однолинейная схема электроснабжения — это упрощенное графическое изображение электрической сети, на котором все элементы и соединения между ними показаны одной линией. Такая схема дает наглядное представление о составе и структуре электрической системы объекта.
На однолинейной схеме отображаются:
- Источники питания (трансформаторные подстанции, генераторы)
- Линии электропередачи
- Коммутационные аппараты (выключатели, разъединители)
- Распределительные устройства и щиты
- Основные потребители электроэнергии
- Приборы учета и измерения
- Устройства защиты и автоматики
Все элементы на схеме обозначаются условными графическими символами согласно стандартам.
Зачем нужна однолинейная схема электроснабжения
- Получить общее представление о структуре электроснабжения объекта
- Определить пути прохождения электроэнергии от источника к потребителям
- Выявить возможные проблемные места в системе электроснабжения
- Рассчитать токи короткого замыкания и выбрать уставки защит
- Спланировать работы по ремонту и обслуживанию электрооборудования
Без однолинейной схемы невозможно эффективно эксплуатировать электроустановку и обеспечить ее безопасность.
Как читать однолинейную схему электроснабжения
Чтение однолинейной схемы электроснабжения требует знания условных обозначений элементов и понимания логики построения электрических сетей. Вот основные правила чтения таких схем:
- Схема читается сверху вниз и слева направо — от источников питания к потребителям.
- Элементы соединяются между собой линиями, обозначающими электрические связи.
- Каждый элемент имеет уникальное буквенно-цифровое обозначение.
- Рядом с элементами указываются их основные параметры (мощность, напряжение и т.д.).
- Стрелками показывается направление протекания тока.
При чтении схемы нужно обращать внимание на следующие ключевые моменты:
- Количество и мощность источников питания
- Число и номинальное напряжение распределительных устройств
- Состав основных потребителей
- Наличие резервных линий и источников
- Размещение коммутационных аппаратов и защитных устройств
Основные элементы однолинейной схемы
На однолинейной схеме электроснабжения обязательно должны быть отражены следующие ключевые элементы:
Источники питания
Линии электропередачи
Обозначаются одной линией с указанием числа проводов, сечения, материала, длины. Для кабельных линий указывается способ прокладки.
Коммутационные аппараты
Выключатели, разъединители, рубильники. Указывается тип, номинальный ток, отключающая способность.
Распределительные устройства
Щиты, шкафы, ячейки. Отображаются в виде прямоугольников с обозначением присоединений.
Потребители
Двигатели, трансформаторы, печи и другие мощные электроприемники. Указывается мощность, напряжение, коэффициент мощности.
Устройства защиты
Автоматические выключатели, предохранители, реле. Указываются номинальные токи и уставки срабатывания.
Как составить однолинейную схему электроснабжения
Составление однолинейной схемы электроснабжения включает следующие этапы:
- Сбор исходных данных об электроустановке объекта
- Определение состава и параметров основного электрооборудования
- Выбор условных графических обозначений элементов
- Прорисовка схемы с соблюдением требований к оформлению
- Нанесение буквенно-цифровых обозначений элементов
- Указание технических характеристик оборудования
- Проверка правильности и полноты схемы
При составлении схемы важно обеспечить ее наглядность и удобство чтения. Для этого рекомендуется:
- Располагать элементы схемы с учетом их реального размещения на объекте
- Минимизировать пересечения линий связи между элементами
- Группировать родственные элементы (например, потребители одного напряжения)
- Выделять главные элементы схемы более жирными линиями
Программы для создания однолинейных схем
Для удобства составления однолинейных схем электроснабжения можно использовать специализированные программы:
- AutoCAD Electrical — профессиональный инструмент для проектирования электрических систем
- Microsoft Visio — универсальный редактор диаграмм с библиотеками электрических символов
- EDrawMax — простой онлайн-редактор схем с готовыми шаблонами
- SmartDraw — программа для быстрого создания электрических схем
- Компас-Электрик — отечественная САПР для проектирования электрооборудования
Эти программы позволяют быстро создавать профессионально оформленные однолинейные схемы с использованием стандартных библиотек элементов.
Типичные ошибки при составлении однолинейных схем
При разработке однолинейных схем электроснабжения нередко допускаются следующие ошибки:
- Неправильное изображение или обозначение элементов схемы
- Отсутствие важных элементов (например, вводных автоматов)
- Несоответствие параметров оборудования реальным значениям
- Нарушение логики соединений между элементами
- Отсутствие или неверное указание номинальных данных
- Пропуск устройств защиты и автоматики
Чтобы избежать этих ошибок, необходимо внимательно проверять схему, сверять ее с реальным оборудованием и при необходимости консультироваться со специалистами.
Нормативные требования к однолинейным схемам
Разработка однолинейных схем электроснабжения регламентируется следующими основными нормативными документами:
- ГОСТ 21.613-2014 «Правила выполнения рабочей документации силового электрооборудования»
- РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации»
- ПУЭ «Правила устройства электроустановок»
Эти документы устанавливают требования к составу, содержанию и оформлению однолинейных схем. Соблюдение этих требований обязательно при проектировании и эксплуатации электроустановок.
Однолинейная схема электроснабжения || Пирэксперт
Однолинейная схема электроснабжения в AutoCad (автокаде) за 5 минут
Однолинейная схема электроснабжения важная часть любого проекта электрики. В данной схеме указываются все характеристики электроустановки здания:
- Ру — установленная мощность
- Рр — расчетная мощность
- Кс — коэффициент спроса
- cos(φ) — косинус фи, или коэффициент мощности
- Ip — расчетный ток.
Позвоните нам – мы с удовольствием ответим на все ваши вопросы: +7 (495) 762-36-82
На схеме электроснабжения ставятся согласования Энергосбыта и Энергонадзора.
В данной схеме электроснабжения указываются все потребители:
- Освещение
- Розетки
- Электрические плиты
- Газовые котлы
- Насосы и т.д.

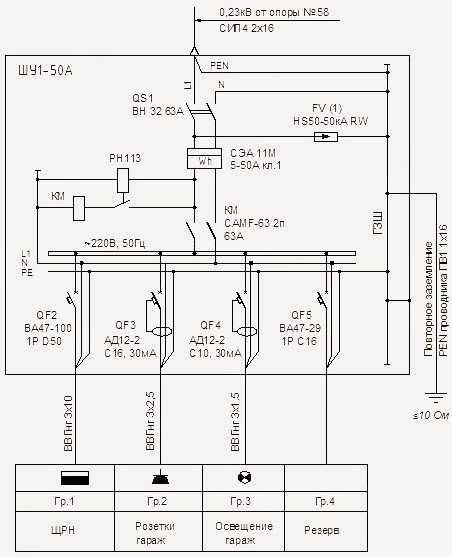

После, того как определены все потребители- их необходимо разбить по группам.
Закажите обратный звонок
Для сети освещения обычно используется кабель сечением 3х1. 5мм2 и применяется автомат защиты на 10А — общая мощность группы не должна превышать 1.5кВт.
Для розеточной сети потребуется кабель сечение 3х2.5мм2 и автомат защиты 16А – общая мощность группы не должна превышать 2.5кВт.
Выбор сечения кабеля
Для выбора сечения кабеля можно воспользоваться таблицей ПУЭ с указанием максимального тока, который может выдержать кабель.
Однако, следует помнить о следующем правиле — чтобы не сгорел питающий кабель, автомат защиты на линии должен иметь отключающую способность (номинал) меньше максимального тока для кабеля.
Тоесть для розеточной сети мы выбираем кабель 3х2.5 (выдерживает 27А), но ставим автомат защиты 16А
| Сечение токопро водящей жилы, мм2 | ||||
Заполнение однолинейной схемы
Собрав все нагрузки, можно приступать к составлению однолинейной схемы электроснабжения.
Нагрузки рабиваются на группы, исходя из установленной мощности. Получив Ру мы расчитываем ток и расчетную мощность. Для каждой группы необходимо проводить вычисления, это достаточно длительный процесс. Поэтому для ускорения мы подготовили таблицу в автокаде, которая сам производит все вычисления для групп и общей мощности щита. Для этого нам понадобятся 2 формулы тока:
Iу = Pу/(U*cos φ), для однофазной цепи
Iу = Pу/(1,73*U*cos φ),для трехфазной цепи, или Iу = Pу/(658,2*cos φ)
Забиваем эти формулы в таблицу AutoCad и получаем полный расчет токов:
Спросите совета у наших онлайн-операторов
Выбор вводного автомата
Для выбора вводного автомата электрического щита нам нужен расчетный ток по всем группам. Для этого делаем еще одну таблицу и в ней выбираем сумму установленных мощностей по группам
Далее до оформить однолинейную схему электроснабжения уже дело техники.
Главное помнить, что выбор вводного автомата щита производится по расчетной мощности.
А выбор номинала автомата для групп осуществляется по установленной мощности группы.
Скачать однолинейку вы можете ниже по ссылке. В файле оформлен штамп, рамка, все таблицы редактируемые — что позволить Вам выполнить схему электроснабжения за 5 минут!
Скачать однолинейную схему в AutoCad
Узнать стоимость на Разработка однолинейной схемы электроснабжения
Заказать однолинейную схему электроснабжения в Санкт-Петербурге.
- Главная
- Блог
- Разработка однолинейной схемы электроснабжения. Схема энергоснабжения

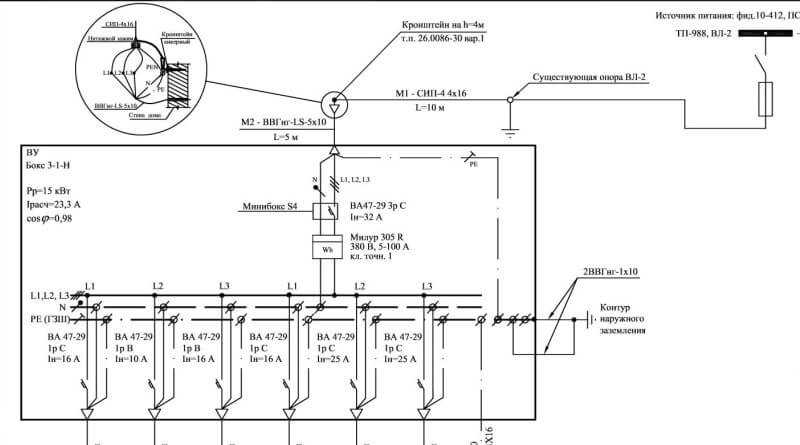

Где заказать разработку однолинейной схемы электроснабжения объекта?
Если вы ищете, где заказать однолинейную схему электроснабжения объекта, расположенного на территории Санкт-Петербурга, то вы в нужном месте.
Наша организация занимается разработкой и согласованием однолинейных электрических схем, необходимых для выполнения технических условий Ленэнерго на подключение объекта и заключения договора с АО «Петербургская сбытовая компания» (ЗАО «ПетроЭлектроСбыт»).
Читать не обязательно: мы готовы Вам помочь прямо сейчас!
Звоните! +7 (812) 648-50-05
ООО «ЭнергоКонсалт» является действующим членом крупнейшего СРО на Северо-Западе РФ и имеет необходимые свидетельства о допуске к выполнению проектных и строительных работ. Все работы выполняются в соответствии с требованиями действующей нормативно-технической документации (пуэ, снип, гост, сп и т.д.)
Что входит в разработку однолинейной схемы электроснабжения?
В разработку однолинейной схемы электроснабжения включены следующие виды работ:
- обследование действующей схемы электроснабжения объекта
- проектирование {составление} однолинейной схемы внутреннего электроснабжения объекта
- выбор подходящего счетчика электроэнергии в соответствии с требованиями к учету электроэнергии и месту его установки
- выполнение таблицы расчета электрических нагрузок
- предоставление расчета потерь электроэнергии от места установки приборов учета до границы балансовой принадлежности
- расчет падения напряжения от точки подключения до конечного электроприемника
- подготовка рекомендаций по приведению существующей электроустановки в соответствие требованиям Ленэнерго и Петербургской сбытовой компании (для успешной сдачи электроустановки инспекторам этих организаций)
Порядок разработки однолинейной электрической схемы
Первым делом к вам на объект выезжает наш инженер для обследования действующей схемы электроснабжения, получения информации о подключенном оборудовании и соответствии электроустановки действующим нормам и правилам.
Далее наш специалист разработает и согласует с вами однолинейную электрическую схему. В этот момент мы сообщим вам о степени соответствия электроустановки требованиям, предъявляемым со стороны представителей Ленэнерго и ПСК при приемке объекта, и дадим рекомендации по устранению замечаний.
Согласование однолинейной схемы электроснабжения
В некоторых случаях необходимо получить согласование однолинейной схемы электроснабжения в Кабельной сети Ленэнерго, Службе реализации услуг и учета электрической энергии или Петербургской сбытовой компании. Если у вас нет лишнего времени, чтобы заниматься этими согласованиями, то можете поручить эту задачу нам за небольшую плату. Если вы обратитесь к нам, то положительное согласование будет получено в самые короткие сроки.
Завершение процедуры технологического присоединения по согласованной схеме электроснабжения
Если ваша электроустановка не соответствует разработанной и согласованной схеме электроснабжения и у вас нет своего ответственного персонала, то не стоит переживать, мы можем вам помочь.
Мы сдали более 500 различных объектов и прекрасно знаем как исправить любые несоответствия, будь-то несоблюдение селективности аппаратов защиты, завышенные номиналы автоматов и УЗО, отсутствие разделения нулевого и защитного проводников, необходимость замены счетчика электроэнергии и тому подобное.
После выполнения монтажных и наладочных работ мы готовим и направляем в ПАО Ленэнерго заявку на оформление документов о завершении технологического присоединения, в части учета электроэнергии. После рассмотрения пакета документов в Ленэнерго назначается день осмотра присоединяемых электроустановок. В этот момент на объекте присутствует наш представитель, который отвечает на все вопросы инспекторов Ленэнерго, возникающие при проверке выполнения заявителем технических условий. В результате мы получаем Акт осмотра (обследования) энергопринимающих устройств, Акт о выполнении заявителем технических условий и Акт допуска приборов учета в эксплуатацию. На основании данных документов подписывается Акт об осуществлении технологического присоединения к электрическим сетям.
Как заказать принципиальную однолинейную электрическую схему?
Заказать разработку однолинейной схемы электроснабжения для вашего объекта очень просто. Вам достаточно заполнить эту заявку на нашем сайте прямо сейчас и ваша схема будет уже готова через 5 дней.
Проекты и электромонтажные работы
Внутренние и внешние электросети
Имеем все необходимые допуски СРО
Взаимодействие с ЖКС, ТСЖ, УК
Работаем со всеми сферами бизнеса
Более 800 реально выполненных объектов
Выполнение работ без привлечения субподрядчиков
Получение и выполнение ТУ на присоединение
Работаем во всех районах СПб
Доставка документов курьером
Получение всех согласований без посредников
Работаем с 2002 года
Гарантия неизменной цены
Поэтапная оплата работ
Присоединение любой необходимой мощности
ТУ на присоединение, которые реально выполнить быстро
Все необходимые согласования в сжатые сроки
Договор на энергоснабжение объекта
Официальная подача напряжения
Решение всех вопросов электроснабжения «под ключ»
А также:
Надежное оборудование от проверенных поставщиков
Квалифицированная помощь опытного партнера на всех этапах
Скидки при повторном обращении с другим объектом
Позвоните по телефону:
+7(812)648-50-05
Оставьте заявку и мы перезвоним
Однолинейная схема | Статьи Vertiv Insights
Статьи
Оптимизация объекта
Общая стоимость владения
Однолинейная схема является основой для анализа электрической системы.
Это первый шаг в подготовке критического плана реагирования, который позволяет вам полностью ознакомиться со схемой и конструкцией системы распределения электроэнергии на вашем объекте.Независимо от того, есть ли у вас новое или уже существующее предприятие, однолинейная схема является жизненно важной дорожной картой для всех будущих испытаний, обслуживания и технического обслуживания. Таким образом, однолинейная диаграмма похожа на балансовый отчет для вашего объекта и дает снимок вашего объекта в определенный момент времени. Он должен меняться по мере изменения вашего объекта, чтобы обеспечить адекватную защиту ваших систем.
Просмотр продуктов и услуг
Эффективная однолинейная схема четко покажет, как связаны основные компоненты электрической системы, включая резервное оборудование и доступные запасные части. Он показывает правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные значения и размеры каждого элемента электрооборудования, его проводников и защитных устройств.
На многих технологических объектах нагрузки постоянно добавляются или удаляются небольшими шагами. Чистый эффект не всегда виден до тех пор, пока какая-то часть системы не перегрузится или не обнаружат другие проблемы. Часто цепи добавляются без соответствующих модификаций стандартных настроек соответствующих автоматических выключателей. Используемые защитные устройства должны быть согласованы с их кривыми время/ток и друг с другом. Однолинейная схема представляет собой дорожную карту для обеспечения надлежащего проектирования оборудования, резервирования и защиты.
Требования NFPA-70E требуют наличия точных и актуальных однолинейных схем.
Чтобы выполнить эти требования, Vertiv может провести комплексное обследование площадки для разработки однолинейных схем для вашего предприятия или обновления существующих схем. Обследование включает:
- Иметь инвентаризацию оборудования
- Проверить наличие исполнительных чертежей и их адекватную доступность
- Проверка наличия процесса, обеспечивающего поддержание исполнительных чертежей в текущем состоянии
- Подтверждение подключения нагрузок к аварийным/резервным фидерам
- Проверка потенциальных единых точек отказа
- Оценить проектное резервирование критических систем (N, N+1, N+2.
..) и возможность обслуживания всего критического оборудования без отключения - . Создайте отчет с описанием результатов по сайтам и рекомендуемыми действиями. .
- Обновление предоставленных заказчиком однолинейных чертежей вплоть до распределительных щитов 480 В
- Предоставить копию однолинейной электрической схемы в формате AutoCAD
- Размещение исполнительных чертежей на каждом объекте
..) и возможность обслуживания всего критического оборудования без отключенияАктуальная однолинейная схема необходима для различных видов обслуживания, включая:
- Расчеты короткого замыкания
- Координационные исследования
- Исследования потока нагрузки
- Исследования по оценке безопасности
- Все прочие инженерные исследования
- Процедуры электробезопасности
- Эффективное обслуживание
Преимущества
- Помощь в определении места неисправности и упрощение поиска и устранения неисправностей
- Выявление потенциальных источников электроэнергии при проведении процедуры ЛОТО
- Обеспечение безопасности персонала
- Оставайтесь в соответствии с требованиями NFPA 70E
- Обеспечение безопасной и надежной работы объекта
Область применения
Чтобы дать вам точную картину вашей электрической системы, информация об однолинейной схеме обычно включает:
- Входящие линии (напряжение и размер)
- Вводные главные предохранители, клеммные колодки, рубильники, выключатели и главные/связные выключатели
- Трансформаторы силовые (параметры, соединение обмоток и средства заземления)
- Выключатели фидеров и выключатели с предохранителями
- Реле (функция, использование и тип)
- Трансформаторы тока/потенциала (размер, тип и коэффициент трансформации)
- Трансформаторы управления
- Все основные кабельные и проводные трассы с соответствующими разъединителями и муфтами (размер и длина трассы)
- Все подстанции, включая встроенные реле и главные панели, а также точный характер нагрузки в каждом фидере и на каждой подстанции
- Напряжение и размер критического оборудования (ИБП, батарея, генератор, распределитель питания, автоматический переключатель, кондиционер машинного зала)
Однолинейная схема энергосистемы
Энергетические системы представляют собой чрезвычайно сложные электрические сети, географически распределенные по очень большим территориям.
По большей части это также трехфазные сети — каждая силовая цепь состоит из трех проводников, и все устройства, такие как генераторы, трансформаторы, выключатели, разъединители и т. д., установлены на всех трех фазах. На самом деле энергосистемы настолько сложны, что полная обычная схема, показывающая все соединения, нецелесообразна. Тем не менее, желательно, чтобы был какой-то краткий способ сообщить об основном расположении компонентов энергосистемы. Для этого используется однолинейная схема (SLD). SLD также называют однолинейными диаграммами. Для практикующих инженеров-электриков и исследователей интерпретация однолинейных схем не менее важна и необходима.
Мы обсудим представление энергосистемы в виде однолинейной схемы и покажем, как интерпретировать однолинейную схему любой данной энергосистемы.
Содержание
Что такое однолинейная схема?
Однолинейная схема представляет собой метод упрощенного представления трехфазной энергосистемы. Три фазы обозначены одним проводником, т.
е. предполагается, что энергосистема находится в сбалансированном устойчивом состоянии.Диаграммы импеданса и реактивного сопротивления
Для анализа энергосистемы в условиях нагрузки или при возникновении неисправности необходимо нарисовать пофазную эквивалентную схему системы, используя ее однолинейную схему.
Эквивалентная схема системы, построенная путем объединения эквивалентных схем для различных компонентов, показанных на однолинейной схеме, известна как диаграмма импеданса системы.
Представление компонентов энергосистемы на однолинейной схеме
Генератор представляет собой ЭДС, последовательно соединенную с импедансом. Трансформаторы и двигатели представлены эквивалентными схемами. Короткая линия представлена своим последовательным сопротивлением. Средние и длинные линии представлены номинальными ПИ-цепями, тогда как очень длинные линии представлены эквивалентными ПИ-цепями. Шунтовая проводимость обычно не включается в схему замещения трансформатора, поскольку ток намагничивания трансформатора обычно незначителен по сравнению с током полной нагрузки.
Поскольку сопротивление системы очень мало по сравнению с ее индуктивным сопротивлением, сопротивление часто не учитывается при расчете неисправности.
Represnetatoin of Load
Статические нагрузки (т. е. нагрузки, не связанные с вращающимися машинами) мало влияют на общий ток линии во время неисправности и обычно не учитываются. Поскольку генерируемые электромагнитные помехи нагрузки синхронного двигателя вносят свой вклад в ток короткого замыкания, они всегда учитываются при расчете короткого замыкания.
Если диаграмма импеданса должна использоваться для определения тока сразу после возникновения неисправности, асинхронные двигатели учитываются по генерируемой ЭДС последовательно с индуктивным реактивным сопротивлением. Асинхронные двигатели не учитываются при расчете тока через несколько циклов после возникновения неисправности, потому что ток, создаваемый асинхронным двигателем, очень быстро исчезает после короткого замыкания асинхронного двигателя. Во время короткого замыкания статическими нагрузками пренебрегают, так как напряжения падают очень низко, поэтому потребляемые ими токи незначительны по сравнению с токами короткого замыкания.
Диаграмма прямой последовательности
Если пренебречь всеми статическими нагрузками, всеми сопротивлениями, шунтирующей проводимостью каждого трансформатора и емкостью линии передачи для упрощения расчета тока короткого замыкания, диаграмма импеданса сводится к диаграмме реактивного сопротивления . Эти упрощения применимы только к расчетам неисправностей, а не к исследованиям потока нагрузки. Поскольку диаграммы импеданса и реактивного сопротивления показывают импедансы уравновешенных токов в симметричной трехфазной системе, их иногда называют диаграммами прямой последовательности. Значения полных сопротивлений и реактивных сопротивлений в импедансе и реактивном сопротивлении находятся из данных, приведенных на однолинейной схеме.
Симпликатоин в однолинейных схемах
Однолинейные схемы не показывают точное электрическое соединение цепей. Как следует из названия, SLD используют одну линию для представления всех трех фаз. Они показывают относительные электрические соединения генераторов, трансформаторов, линий передачи и распределения, нагрузок, автоматических выключателей и т.
д., используемых при сборке энергосистемы. Объем информации, включенной в SLD, зависит от цели, для которой используется диаграмма. Например, если SLD используется на начальных этапах проектирования подстанции, то в схему будет включено все основное оборудование, включая трансформаторы, выключатели, разъединители и шины.
Нет необходимости включать измерительные трансформаторы или устройства защиты и учета. Однако, если целью является разработка схемы защиты оборудования на подстанции, то также включаются измерительные трансформаторы и реле.
Не существует общепринятого набора символы, используемые для однолинейных диаграмм. Часто используемые обозначения показаны на рис. 1. Различия в символах обычно незначительны, и их нетрудно обнаружить. понимать.
Рис. 1. Графические символы для однолинейной схемы (SLD)Понятие шины в однолинейной схеме
Понятие шины в однолинейных схемах по существу такое же, как понятие узла в электрической цепи.
Просто имейте в виду, что на каждую фазу приходится одна шина. Шины показаны в SLD как короткие прямые линии, перпендикулярные линиям передачи и линиям, соединяющим оборудование с шинами. На реальных подстанциях шины сделаны из алюминиевых или медных стержней или труб и могут иметь длину несколько метров. Импеданс шин очень низкий, практически нулевой, поэтому электрически вся шина имеет одинаковый потенциал. Конечно, между шинами отдельных фаз имеется линейное напряжение.
Однолинейные схемы, подобные рис. 2, используется для иллюстрации расположения шин на подстанции. Расположение цифра два называется «полуторкой». На каждый приходится три выключателя. два подключения линий или трансформаторов к шине, т. е. 1 ½ выключателя на прекращение.
Рис. 3. Однолинейная схема энергосистемы На рис. 3 показана малая энергосистема. Любой
необходимая информация добавляется в SLD.
В этом случае соединения
обмотки генератора и трансформатора, а также способ заземления
указаны нейтральные. Этот тип SLD часто также указывает размер
оборудование в МВА, уровни напряжения и любую другую соответствующую информацию. (видеть
рисунок 4)
Рисунок 4 – Однолинейная схема подстанции 69 кВ/12 кВ/4,16 кВ
Рисунок 5 – Однолинейная схема защиты от перегрузки по току радиальной системы
На рисунке 5 показана радиальная система из двух линий. Автобусы представляют две распределительные станции. Отходящие линии имеют выключатели только на стороне подачи. На входной стороне каждого выключателя установлены трансформаторы тока. Трансформаторы тока подключены к реле максимального тока. Пунктирные линии между реле и выключателями указывают на функциональную взаимосвязь; в этом случае срабатывание реле максимального тока приводит к отключению соответствующего выключателя. Этот тип SLD используется для расчета тока короткого замыкания, а также настройки и координации реле.
