Pioneer deh 1500ubg схема подключения. Схема подключения автомагнитолы Pioneer DEH-1500UBG: пошаговая инструкция по установке и настройке

alexxlabСхем
Как правильно подключить автомагнитолу Pioneer DEH-1500UBG. Какие провода нужно соединить для корректной работы устройства. Как настроить основные параметры после подключения. На что обратить внимание при монтаже магнитолы Pioneer в автомобиль.

Общая информация о Pioneer DEH-1500UBG

Pioneer DEH-1500UBG — это современная автомобильная магнитола с широким функционалом. Устройство оснащено CD-проигрывателем, FM/AM-радио, USB-портом и AUX-входом для подключения внешних устройств. Мощность встроенного усилителя составляет 4×50 Вт.

Основные характеристики Pioneer DEH-1500UBG:

  • Типоразмер: 1DIN
  • Поддерживаемые форматы: CD, CD-R/RW, MP3, WMA
  • Радиоприемник: FM/AM
  • USB-порт на передней панели
  • AUX-вход на передней панели
  • Выходная мощность: 4×50 Вт
  • 2 пары линейных выходов RCA
  • Съемная передняя панель

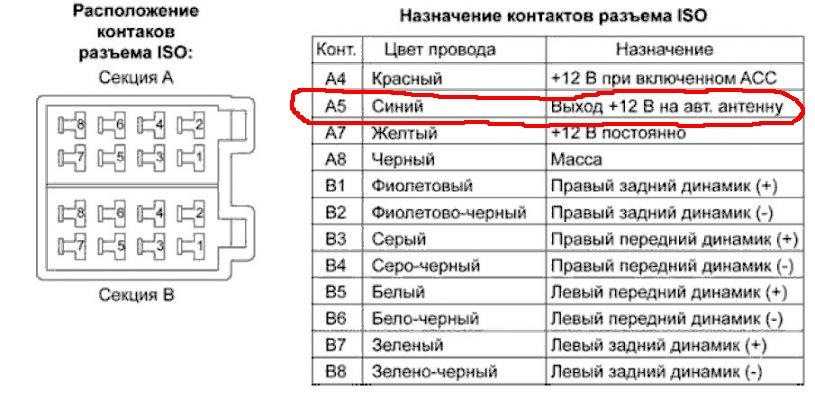

Схема подключения проводов магнитолы Pioneer DEH-1500UBG

Для правильного подключения автомагнитолы Pioneer DEH-1500UBG необходимо соединить провода согласно следующей схеме:


  • Желтый провод — постоянный +12В (аккумулятор)
  • Красный провод — +12В от замка зажигания
  • Черный провод — масса (корпус автомобиля)
  • Синий провод — управление антенной
  • Оранжево-белый провод — подсветка
  • Белый провод — левый передний динамик (+)
  • Белый/черный провод — левый передний динамик (-)
  • Серый провод — правый передний динамик (+)
  • Серый/черный провод — правый передний динамик (-)
  • Зеленый провод — левый задний динамик (+)
  • Зеленый/черный провод — левый задний динамик (-)
  • Фиолетовый провод — правый задний динамик (+)
  • Фиолетовый/черный провод — правый задний динамик (-)

Пошаговая инструкция по подключению Pioneer DEH-1500UBG

Процесс установки и подключения магнитолы Pioneer DEH-1500UBG можно разделить на несколько этапов:

  1. Отключите аккумулятор автомобиля
  2. Демонтируйте старую магнитолу
  3. Подключите ISO-разъем к проводке автомобиля согласно схеме
  4. Подсоедините антенный кабель
  5. Установите новую магнитолу в штатное место
  6. Подключите аккумулятор и проверьте работу устройства

Отключение аккумулятора

Перед началом работ по подключению новой магнитолы необходимо отключить аккумулятор автомобиля. Это позволит избежать короткого замыкания при соединении проводов. Отсоедините клемму «-» от аккумулятора.


Демонтаж старой магнитолы

Аккуратно снимите декоративную рамку вокруг штатной магнитолы. Открутите крепежные винты и извлеките устройство из приборной панели. Отсоедините разъемы проводки и антенны от старой магнитолы.

Подключение проводов

Соедините провода ISO-разъема новой магнитолы с соответствующими проводами автомобиля согласно цветовой схеме. Используйте специальные обжимные клеммы или пайку для надежного соединения.

Подключение антенны

Подсоедините штатный антенный кабель к соответствующему разъему на задней панели магнитолы Pioneer DEH-1500UBG.

Установка магнитолы

Вставьте новую магнитолу в монтажную рамку и зафиксируйте ее в штатном месте с помощью крепежных элементов. Установите декоративную рамку на место.

Проверка работоспособности

Подключите аккумулятор автомобиля. Включите зажигание и проверьте корректную работу всех функций магнитолы — радио, CD-проигрывателя, USB-порта. Убедитесь, что все динамики работают правильно.

Особенности настройки Pioneer DEH-1500UBG после подключения

После успешной установки и подключения магнитолы Pioneer DEH-1500UBG необходимо выполнить ее базовую настройку:


  • Установите текущее время
  • Настройте эквалайзер под акустику вашего автомобиля
  • Сохраните любимые радиостанции в память устройства
  • Активируйте функцию автоматического сохранения станций (если необходимо)
  • Настройте яркость и цвет подсветки дисплея
  • Выберите режим работы подсветки кнопок

Для более тонкой настройки звучания рекомендуется воспользоваться инструкцией по эксплуатации магнитолы Pioneer DEH-1500UBG.

Возможные проблемы при подключении и пути их решения

При установке и подключении автомагнитолы Pioneer DEH-1500UBG могут возникнуть некоторые сложности. Рассмотрим наиболее распространенные проблемы и способы их устранения:

Магнитола не включается

Если после подключения устройство не включается, проверьте правильность подсоединения питающих проводов. Убедитесь, что красный провод подключен к цепи зажигания, а желтый — напрямую к аккумулятору. Проверьте надежность соединения черного провода с массой автомобиля.

Нет звука в динамиках

При отсутствии звука проверьте правильность подключения проводов к динамикам. Убедитесь, что соблюдена полярность подключения. Проверьте настройки баланса и фейдера в меню магнитолы.


Не работает радио

Если не работает радиоприемник, проверьте подключение антенного кабеля. Убедитесь, что он надежно зафиксирован в соответствующем разъеме на задней панели магнитолы.

Помехи в динамиках

Появление шумов и помех в динамиках может быть вызвано неправильным подключением проводов питания. Убедитесь, что черный провод (масса) надежно соединен с кузовом автомобиля. Проверьте качество всех соединений.

Рекомендации по безопасной эксплуатации Pioneer DEH-1500UBG

Для обеспечения долгой и безопасной работы автомагнитолы Pioneer DEH-1500UBG следуйте следующим рекомендациям:

  • Не допускайте попадания жидкости на устройство
  • Не подвергайте магнитолу воздействию прямых солнечных лучей и высоких температур
  • Не пытайтесь самостоятельно разбирать или ремонтировать устройство
  • Используйте только оригинальные аксессуары и комплектующие
  • Регулярно очищайте переднюю панель от пыли и загрязнений
  • При длительном простое автомобиля отключайте магнитолу от питания

Соблюдение этих простых правил позволит продлить срок службы вашей автомагнитолы и избежать возможных проблем в процессе эксплуатации.


Сравнение Pioneer DEH-1500UBG с другими моделями линейки

Pioneer DEH-1500UBG относится к бюджетному сегменту автомобильных магнитол. Рассмотрим, чем она отличается от других моделей линейки Pioneer:

  • Pioneer DEH-S1000UB — более простая модель без CD-проигрывателя
  • Pioneer DEH-S4000BT — имеет встроенный модуль Bluetooth для hands-free связи
  • Pioneer DEH-X8700BT — оснащена цветным дисплеем и поддержкой iPhone/iPod

Выбор конкретной модели зависит от ваших потребностей и бюджета. DEH-1500UBG обладает оптимальным набором функций для большинства пользователей.
