Полумостовая схема принцип работы: Полумостовая схема блока питания — RadioRadar

Содержание

Двухтактный полумостовой преобразователь — Меандр — занимательная электроника

Изучим принципиальную схему двухтактного полумостового преобразователя, носящего международное называние «half bridge» (рис. 1).

Рис.1. Двухтактный полумостовой преобразователь

Пока на затворы транзисторов не поступило напряжение, они закрыты. Напряжение в средней точке емкостного делителя, выполненного на конденсаторах С1 и С2 одинаковой емкости, составляет половину от постоянного напряжения, питающего преобразователь.

Подадим от задающего генератора на затвор транзистора VT2 отпирающее напряжение. По цепи +Uвх, конденсатор С1, обмотка трансформатора TV1, транзистор VT2, -Uвх потечет ток. На вторичной обмотке трансформатора TV1 возникнет напряжение, которое будет выпрямлено диодной сборкой VD1 и сглажено конденсатором С3. Транзистор VT1 все это время был закрыт.

Подадим запирающее напряжение на затвор транзистора VT2 и опирающее напряжение на затвор транзистора VT1.

Ток потечет по цепи +Uвх,транзистор VT1, обмотка трансформатора TV1, конденсатор С3, -Uвх. На вторичной обмотке трансформатора TV1 появится напряжение противоположной полярности относительно предыдущего такта, которое выпрямит диодная сборка VD1 и сгладит конденсатор С3. Затем постоянное напряжение с конденсатора С3 будет приложено к нагрузке. Транзистор  VT2   в течение второго такта закрыт.

Как видим, ток через нагрузку протекает в течение обоих тактов. Частота пульсации выходного напряжения в два раза выше частоты преобразования, что позволяет использовать  конденсатор С3 сглаживающего фильтра с небольшой номинальной  емкостью. Частная петля гистерезиса магнитопровода трансформатора полумостового преобразователя близка к предельной петле гистерезиса.

Пока нагрузка не соединена с ИИП, к каждому конденсатору емкостного делителя напряжения приложена половина от постоянного напряжения, питающего преобразователя. Если емкость конденсаторов делителя напряжения будет недостаточно велика, то при максимальной нагрузке в течение каждого полупериода конденсаторы будут существенно разряжаться, и напряжение на них превысит половину напряжения питания преобразователя.

Напряжение, приложенное к первичной обмотке импульсного трансформатора полумостового преобразователя, можно вычислить по формуле:

Где Uп – постоянное напряжение, питающее преобразователь;

Uнас – напряжение насыщения одного ключевого транзистора.

Емкость каждого конденсатора делителя напряжения можно вычислить по следующей формуле:

Где С – емкость конденсатора, Ф;

Iперв.макс – амплитуда полного тока через первичную обмотку трансформатора;

F  — частота преобразования, Гц;

ΔUс – изменение напряжения на конденсаторе за длительность времени прохождения через него импульса полного тока Iперв.макс.

Величина приложенной к конденсатору переменной составляющей напряжения не должна превышать максимально допустимую справочную величину для компонента данной марки и типа. Важно помнить, что номинальная емкость многих конденсаторов на высокой частоте и при низкой температуре окружающей среды существенно уменьшается.

Полумостовые преобразователи нашли широкое применение при выходной мощности от нескольких ватт до нескольких киловатт.

Достоинство полумостового преобразователя заключается в низком обратном напряжении, приложенном к каждому ключевому транзистору в состоянии отсечки, примерно равном постоянному напряжению питания преобразователя.

Это позволяет использовать полумостовые преобразователи при высоком питающем напряжении. Полумостовые преобразователи могут быть включены без нагрузки, и при этом не будет опасного повреждения компонентов. Частота пульсации равна удвоенной частоте преобразования.

Если емкости конденсаторов делителя напряжения строго одинаковы, ключевые транзисторы идентичны друг другу, и петля гистерезиса материала магнтопровода не содержит дефектов, то можно полагать, что подмагничивание сердечника импульсного трансформатора отсутствует. Такая картина возможна только в идеале. Так, например, в реальном полумостовом преобразователе емкости конденсаторов в делителе напряжения всегда отличны друг от друга и, следовательно, несимметрично перемагничивание трансформатора. Однако степень несимметрии обычно много меньше, чем в магнитопроводах трансформаторов однотактных преобразователей. Одним из простейших способов уменьшения подмагничиванмя сердечника полумостового преобразователя является включение неполярного конденсатора между импульсным трансформатором и средней точкой емкостного делителя напряжения.

К недостаткам относят наличие двух конденсаторов в делителе напряжения, разрушение компонентов ИИП при перегрузке по току в нагрузке при отсутствии системы защиты, меньший КПД, чем достижимый в мостовом преобразователе.

Источник: Источники питания. Москатов Е.А.

Обмен опытом: Как это работает схема полумостовой и проблемы с концентрацией внимания (переиздание)

 ШИМ и в котором электронный балласт, схема полумостовой играет важную роль. Два контура полумостовой с помощью переключающего устройства питания, которые соединены в тотем образуют вместе, и выводит, обеспечивает сигнал прямоугольной формы . Эта статья представит рабочий принцип полумостовой схемы, а также схемы полумостовы между некоторыми из вопросов , следует отметить, в надежде помочь новичку , который быстро понял схему питания полумостовой.

Давайте посмотрим на основные топологии схемы полумостовой:

  Принципиальная схема схема топологии схемы полумостовой

  Конденсаторы С1 и С2 , а переключатель Q1, Q2 , состоящий из моста, мост диагонали подключен к первичной обмотке трансформатора T1, так называемый полумостовой преобразователь. В это время, если С1 = С2, а затем , когда переключатель включен, напряжение на обмотку половины напряжения питания. Вводя понятие полумостовой схемы и принцип работы   работы схемы заключается в следующем:   основная схема топологии схемы опорного полумостовой, в котором отверстие Q1, Q2 выключен, то напряжение , приложенное через трансформатор половине напряжения на шине, в то время как передача энергии от первичной к вторичной стороне.   Q1 выключен, Q2 выключен в это время , так как трансформатор вторичной обмотки два выпрямительных диодов и две трубки одновременно Уилинга условия короткого замыкания, первичная обмотка также эквивалентен короткое замыкание состояния.   Q1 выключен, Q2 открыт. В это время, напряжение , приложенное трансформатор также по существу половина напряжения на шине, в то время как энергия , передаваемая первичной к вторичной стороне. Завершенные две вторичных коммутационных диодов.   Несколько вопросов следует отметить , что в полумостовой схемы   подмагничивания   причине: с двух конденсаторов потенциал точки соединения с Q1, Q2 включен и в случае с плавающей, можно автоматически балансировать каждую вольт-вторых значение переключателя транзистора, не отвечают требования , когда поплавок предполагается , что Q1, Q2 , имеющие различные характеристики коммутации, то есть одинаковая ширина базового импульса т = t1, Q1 выключается медленно, Q2 выключен быстро, напряжение в точке B будет воздействие, там будет серая область A1, вольт-вторых разбаланс значение А2, потому что Q1 выключен задерживается.   Для этого дисбаланса сигнала приводного трансформатора, магнитное отклонение явление происходит, что приводит к чрезмерному насыщения сердечника и тока коллектора транзистора, тем самым снижая КПД преобразователя, транзисторы из — под контроля, или даже сжечь.









  В первичной обмотке трансформатора серии схема формы сигнала конденсатора

  Решение: В первичной обмотке трансформатора плюс серии конденсатор С3, и второй величиной дисбаланса вольтого смещения постоянного тока пропорциональна емкости дважды фильтровали, так что во время вольт-второго транзистор включен, будет уравновешивать напряжение ценности, цель устранения смещения магнита.
Два конденсатора , выбранные проблемы ног , как:
  структура цепи полумостовой, выбор из двух рычагов моста конденсаторов C1, C2 являются емкостью классификации рассмотрит задачу, попытаться использовать конденсаторы C1 = C2, а затем , когда когда переключатель включен, напряжение на обмотку половины питающего напряжения, для достижения эффекта выравнивания, при нормальных условиях, но и в каждом из резистора параллельно поперек двух конденсаторов (схематичное R1 и R2) и R1 = R2 дополнительно удовлетворяет требованиям, и сопротивление на этот раз при выборе мощности снижения рабочих характеристик требует внимания. В это время, конденсатор C1 и C2 используется для эффекта автоматической балансировки вольт-вторых значение для каждого переключателя трубки, (разница между С3: С3 влияние составляющей постоянного тока отфильтровывают и вольт-вторых баланса).
  Съемка сквозной задачи:
  так называемый сквозной, то есть, Q1, Q2 включен в то время , в то время как явление, в это время будет представлять собой короткое замыкание.
  Решение:
  оно не может быть ограничено шириной импульса максимального привода, так что ни один угол сквозной проводимости.
  Может также решить проблему , когда топология, только с кросс-сочетания цепи закрыта, так что трубка включена, а другая в закрытом состоянии приводной трубки, трубка не будет выключена , пока крышка была отменена, труба может иметь электропроводную, эта автоматическая блокада времени хранения, преимущество автоматического распределения параметров адаптации, но и полномасштабное использование рабочего цикла.

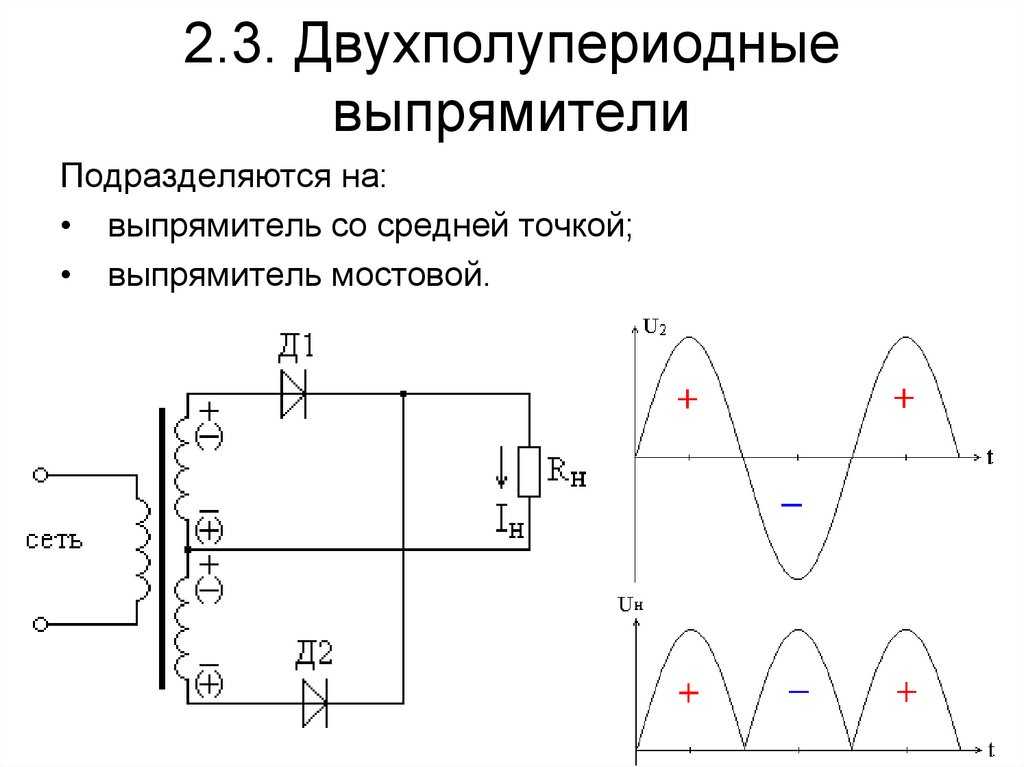

  Вторичный контур цепи двухполупериодного

  На вторичной стороне цепи полный мост

  两个电路的选择主要是考虑以下两点:
  1、根据输出电压的高低,考虑管子的安全问题;
  2、功率损耗的问题,主要是开关管和副边绕组的损耗问题;
  半桥电路的驱动问题:
  1、原边线圈过负载限制:要给原边的功率管提供独立的电流限制;
  2、软启动:启动时,要限制脉宽,使得脉宽在启动的最初若干个周期中慢慢上升;
  3、磁的控制:控制晶体管驱动脉冲宽度相等,要使正反磁通相等,不产生偏磁;
  4、防止直通:要控制占空比上限缩小;
  5、电压的控制和隔离:电路要闭环控制,隔离可以是光电隔离器、变压器或磁放大器等;
  6、过压保护:通常是封闭变换器的开关脉冲以进行过压保护;
  7、电流限制:电流限制安装在输入或输出回路上,在发生短路时候起作用;
  8、输入电压过低保护:规定只有在发挥良好性能的足够高的电压下才能启动;
  9、此外,还要有合适的辅助功能:如浪涌电流限制和输出滤波环节等。
   半桥电路的驱动特点:
  1、上下桥臂不共地,即原边电路的开关管不共地。
  2、隔离驱动。
  本篇文章几乎将半桥电路的大部分基础知识都进行了总结和归纳。难得的是,还对半桥电路当中出现的问题进行了详尽的分析,并给出了相应的解决方案。希望大家能够全面掌握这些知识,从而为自己的设计生涯打好坚实的基础。

Принцип работы сварочного инвертора: что полезно знать?

Без сварочного инвертора сегодня вряд ли обойдется производство, строительство или быт, поскольку при соединительных работах различной степени сложности помогает присутствие сварочного аппарата. Под обличием сварочного инвертора скрываются инверторные преобразователи напряжения на широкий диапазон мощностей, от единиц ватт до десятков киловатт. Принцип работы сварочного инвертора позволяет понять его устройство и другие важные моменты, а поэтому считаем необходимым подробный обзор данного приспособления.

Ближе к сути

Особенность сварочного инвертора заключается в возможности его работы на статическую нагрузку. За минувшие несколько десятилетий инверторные преобразователи токов стали использоваться в условиях построения электросварочных аппаратов, конструкция которых располагает нагрузкой в виде электрической дуги. Но обо всем по порядку.

Принцип работы (рис. 1)

 Принцип работы любого сварочного аппарата построен на преобразовании переменного тока напряжением 220В или 380В с частотой 50 Гц в постоянный рабочий параметр с соответствующими характеристиками по напряжению холостого хода, рабочему параметру, а также подающей вольтамперной характеристике.

Однако принцип работы рассматриваемого сварочного инвертора отличается от сварочных выпрямителей, которые основаны на диодно мостовых схемах сварочных выпрямителей. В том случае, если на обыкновенных выпрямителях производится однократное выпрямление переменного рабочего параметра после понижающего трансформатора, то в случае с использованием сварочного инвертора применяется многократное преобразование по напряжению, частоте, а также выпрямлению. Разумеется, что качественные технические параметры выпрямленного тока производятся выше.

Принцип работы рассматриваемого сварочного аппарата разбирается на основании работы последовательного инвертора. На рисунке находится изображение структурной схемы. Глядя на изображение схемы, можно понять, что нагрузочные сопротивления, а также коммутационные элементы (ёмкостные, индукционные) включаются в последовательную цепь. Управляющий модуль строится на работе 2 тиристоров.

Преобразованием переменного сварочного тока занимается первичный сетевой выпрямитель, после чего постоянный ток проходит на фильтр, при этом показатель напряжения остается неизменным. Постоянный рабочий параметр сглаживается посредством сетевого фильтра, после чего производится его подача на частотный преобразователь для последующего преобразования в переменный высокочастотный параметр.

Частота сварочного тока может достигать пределов 50-100 кГц. Высокочастотный параметр подается на импульсный трансформатор, после чего сварочный трансформатор производит понижение рабочего параметра высокой частоты до предела напряжения холостого сварочного тока. Выпрямление высокочастотного рабочего параметра сварки производится на выходе рассматриваемого устройства во вторичном выпрямляющем блоке.

Силовой выпрямительный блок располагает сглаживающими ёмкостными фильтрами для последующего улучшения качественных показателей выпрямителей тока. В свою очередь, управляющий модуль производит контроль, а также изменение характеристик работы рассматриваемого инверторного аппарата.

Принцип работы практически любого сварочного инвертора, в том числе и преобразователя, заключается в области применения импульсного резонанса. Данное направление является новым в области электротехники, с появлением которого стало возможным уменьшение габаритов громоздких сварочных устройств, функционирование которых основано на классической электротехнике.

Нужно заметить, что любое оборудование, основанное на принципиальные инверторные преобразования рабочего параметра, остается на порядок дороже выпрямителей, а также силовых трансформаторов. Сложные принципиальные схемы управления и преобразования позволяют снизить их надежность, а все остальные преимущественные стороны работы инверторов могут поспорить с соединительными работами во многих отраслях.

Структурная схема

Рисунок состоит из трех основных блоков:

  1. На входе схемы располагается выпрямитель с ёмкостью, которая подключена параллельно. Относительно роли конденсаторов схемы, то они служат в качестве накопителей, с помощью которых появляется возможность поднимать напряжение постоянного тока до показателя 300В;
  2. Модуля рассматриваемого аппарата, посредством которого постоянный ток преобразуется в высокочастотный переменный;
  3. Выходного выпрямительного блока, преобразующего переменный ток после аппарата в постоянный рабочий параметр.

Разные решения модульного блока, который имеют принципиальные схемы инвертора, становятся доступными для понимания благодаря всматриванию в предоставленные схемы.

Двухконтактный модуль (мостовая схема — рис. 2)

Двухполярные импульсы в мостовом типе образуются за счет парной эксплуатации ключевых транзисторов (VT1-VT3; VT2-VT4), сквозь которые проходит половина тока от моста. Разумеется, показатель напряжения будет составлять половину от ёмкости «С».

Двухконтактный модуль (полумостовая схема – рис. 3)

В этом случае полумостовой модуль снаряжен емкостным делителем на транзисторах, а также в первичной обмотке будет составлять 0,5 от значения на входе устройства. В результате этого при питании от выпрямителя на входе установки напряжение будет составлять 150В. Рисунок данной схемы при значительных рабочих токах используются мощные транзисторы. Потребление рабочего параметра сети повышено, если производить сравнение с полным мостом.

Инверторный модуль (косой полумост — 4)

На изображение данной схемы ключевые транзисторы VT1-VT2 функционируют одновременно на отпирании, а также запирание. Показатель напряжение в транзисторах не достигает 0,5 напряжения на входе. При закрытии транзисторов энергия поглощается конденсатором «С», расположенным на входе посредством диодов VD1-VD2. Однако среди недостатков «косого полумоста» стоит выделить особым образом подмагничивание стержня трансформатора путем использования составляющей константы рабочего параметра на выходе. Принципиальные схемы устройства и работы аппарата инверторного типа дают возможность максимально качественно понять, каким образом функционируют данные полезные установки.
