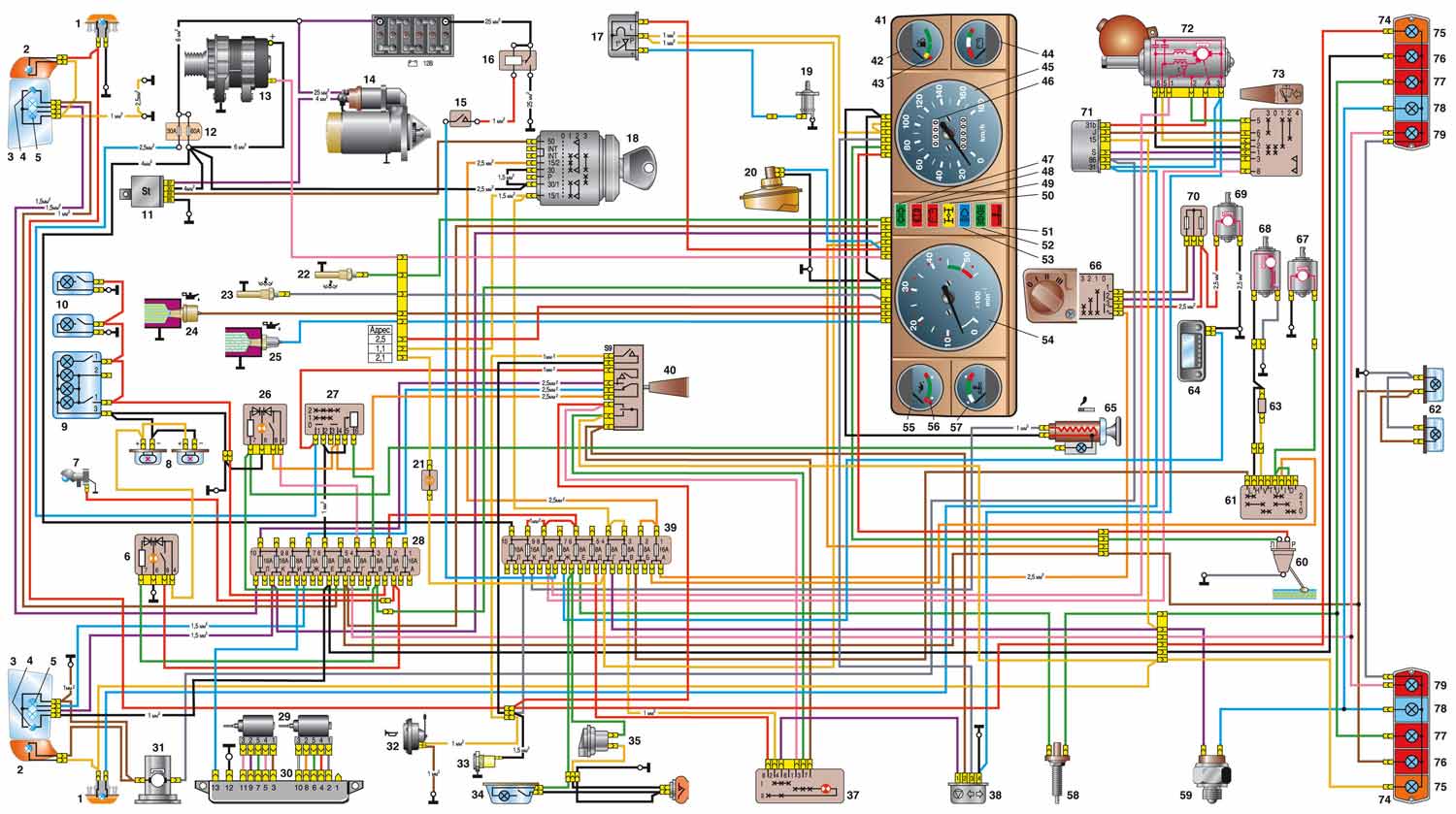

Схема предохранителей ГАЗ 24-10 и ГАЗ 24-12 (1985—1993)

На панели приборов справа, ниже вещевого ящика, установлены два блока предохранителей.

При замене неисправного предохранителя следует подогнуть держатель предохранителя для обеспечения надежного контакта.

№	А	Функция/компонент
Левый блок (ПР112)
1	16	Прикуриватель, часы, звуковые сигналы, штепсельная розетка
2	8	Плафон, подкапотная лампа, лампа освещения вещевого ящика, сигнализатор открытых дверей
3	8	Резерв
4	8	Резерв
5	8	Комбинация приборов, реле электродвигателя отопителя, реле обогрева заднего стекла
6	8	Система экономайзера принудительного холостого хода (ЭПХХ), освещение таксометра
7	8	Ближний свет левой фары
8	8	Ближний свет правой фары
9	8	Дальний свет левой фары, сигнализатор дальнего света фар
10	8	Дальний свет правой форы
Правый блок (ПР121)
1	16	Резерв
2	6	Указатели поворота
3	6	Аварийная сигнализация
4	8	Плафон санитарного отделения, фара-искатель
5	8	Правые габаритные огни, освещение багажника, лампы освещения приборов, подсветка прикуривателя
6	8	Противотуманные фары, сигнализатор противотуманных фар, левые габаритные огни, освещение номерного знака, опознавательный фонарь такси
7	8	Электродвигатель антенны, стеклоочиститель
8	8	Стоп-сигналы
9	16	Обогрев заднего стекла
10	16	Электродвигатель отопителя, лампы света заднего хода

Биметаллический предохранитель стеклоочистителя

Цепь электродвигателя стеклоочистителя защищена биметаллическим предохранителем непрерывного действия.

	Схема проверки предохранителя
1 — контакт; 2 — биметаллическая пластина; 3 — корпус; 4 и 6 — клеммы; 5 — регулировочный контакт	1 — аккумуляторная батарея; 2 — резистор; 3 — амперметр; 4 — проверяемый предохранитель Предохранитель должен срабатывать при токе 10 А.

Предохранитель магнитолы

На автомобиле установлена стереофоническая магнитола. Магнитола подключена к клемме INT выключателя зажигания. Предохранитель установлен на питающем проводе магнитолы.

ᐅ Схема предохранителей и реле Lifan X50

№	Назначение	А
FS01	АКПП: Предохранитель иммобилайзера, центрального замка МКПП: Предохранитель центрального замка	15
FS02	АКПП: Предохранитель генератора, иммобилайзера, центрального замка МКПП: Предохранитель IG1 системы впрыска топлива (EFI)	10
FS03	Предохранитель блока управления двигателем (ЕСМ)	15
FS07	Предохранитель кондиционера	10
FS08	Предохранитель обогревателя заднего стекла	25
FS09	Предохранитель электрических стеклоподъемников	30
FS12	Предохранитель габаритных огней	5
FS13	Предохранитель задних противотуманных фонарей	10
FS15	Предохранитель фонарей заднего хода	10
FS16	Предохранитель стоп-сигналов	15
FS17	Предохранитель плафона освещения салона	5
FS18	Предохранитель комбинации приборов	10
FS19	Предохранитель комбинации приборов	10
FS21	Предохранитель прикуривателя	15
FS22	Предохранитель аудиосистемы	10
FS23	Предохранитель аудиосистемы	15
FS26	Предохранитель ЭБУ ABS	5
FS27	Предохранитель ЭБУ SRS	10
FS28	Предохранитель ЭБУ EPS	10
FS29	Предохранитель электропривода наружных зеркал	10
FS30	Предохранитель очистителя ветрового стекла	15
FS31	Предохранитель люка	5
FS32	Предохранитель люка	15
FS33	Предохранитель обогревателя сидений	15
FS34	АКПП: Предохранитель блока управления бесступенчатой трансмиссии (TCU)	10
FS35	АКПП: Предохранитель блока управления бесступенчатой трансмиссии (TCU)	20
SB03	Предохранитель АМ1	30
SB04	Предохранитель АМ2	30
SB07	Предохранитель вентилятора отопителя	30
Реле
К01	Реле стартера
К08	Реле вентилятора отопителя
К09	Реле обогревателя заднего стекла
К12	Реле габаритных огней
К13	Реле задних противотуманных фонарей
К16	АКПП: Реле фонаря заднего хода
К18	АКПП: Силовое реле

Схема предохранителей и реле Lada Priora (дорестайл/рестайл)

№	А	Функция/компонент
F1	25	DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора системы охлаждения двигателя
F2	25	Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт «10» колодки XP2 Элемент обогрева заднего стекла
F3	10	Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар
F4	10	Левая фара, лампа дальнего света
F5	10	Монтажный блок, реле включения звукового сигнала Звуковой сигнал
F6	7,5	Левая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света левой блок-фары
F7	7,5	Правая фара, лампа ближнего света Мотор-редуктор регулятора направления пучка света правой блок-фары
F8	10	Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации
F9	25	DELRHI 15493150: Не используется 1118-3722010-00: Электродвигатель вентилятора отопителя
F10	10	DELRHI 15493150: Комбинация приборов, контакт «20» Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения
	7.5	1118-3722010-00: Жидкокристаллический индикатор комбинации приборов Лампы сигналов торможения Лампа плафона освещения салона
F11	20	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт «53а» Переключатель очистителей и омывателей, контакт «53ah» Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт «25»
F12	10	Комбинация приборов, контакт «21» Контроллер электропакета, контакт «9» колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14»
F13	15	Прикуриватель
F14	5	Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки X2
F15	5	Лампы габаритного света (правый борт) Плафон освещения вещевого ящика
F16	10	Гидроагрегат ABS, контакт «18»
	5	Блок управления ABS
F17	10	Противотуманная фара левая
F18	10	Противотуманная фара правая
F19	15	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	10	Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол (датчик дождя), контакт «1»
F21	5	С 2007 года: Переключатель световой сигнализации, контакт «30» Колода диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
	10	С 2013 года: Центральный блок кузовной электроники (центральный замок, электростеклоподъемники, аварийная сигнализация, указатели поворотов, дальний свет фар, сигнализация дальним светом, обогрев сидений, обогрев заднего стекла, очиститель ветрового стекла, блок автоматического управления наружным освещением) Диагностический разъем Блок управления отопителем
F22	20	С 2007 года: Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
	5	С 2013 года: Блок выключателей на двери водителя
F23	7,5	С 2007 года: Блок управления стеклоочистителем и внешним освещением, контакт «20»
	5	С 2013 года: Дневные ходовые огни
F24	15	С 2013 года: Блок управления системой надувных подушек безопасности
F25	20	С 2013 года: Центральный блок кузовной электроники, очиститель ветрового стекла
F26	5	С 2013 года: Задние противотуманные огни
F27	—	Запасной
F28	—	Запасной
F29	—	Запасной
F30	—	Запасной
F31	30	Контроллер электропакета, клемма «2» колодки X1 Контроллер электропакета, клемма «3» колодки X1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32	30	С 2013 года: Электровентилятор отопителя
Реле
К1		Реле вентилятора системы охлаждения (на автомобиле без кондиционера) Люкс Плюс: Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением; 5-1393304-8 TYCO)
К2		Реле включения обогрева заднего стекла
К3		Реле включения стартера
К4		Реле разгрузки выключателя зажигания
К5		Не используется
К6		С 2007 года: Реле очистителя ветрового стекла С 2013 года: Не используется
К7		Реле включения дальнего света фар
К8		Реле включения звукового сигнала
К8		Реле ближнего света фар
К9		С 2007 года: Реле включения звукового сигнала тревожной сигнализации С 2013 года: Реле автоматического управления наружным освещением(блок автоматического управления наружным освещением (дальний и ближний свет фар, противотуманные фары, лампы противотуманного света в задних фонарях, регулятор направления пучков света фар))
К10		Реле включения противотуманных фар
К11		С 2007 года: Реле включения обогрева передних сидений С 2013 года: Реле задних противотуманных огней
К12		Люкс Плюс: Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)

Блок предохранителей Лада Калина: схема расположения, расшифровка, люкс

Сегодня у меня перегорел предохранитель прикуривателя, пришлось лезть и менять. Не нашёл внятной схемы на комплектацию ЛЮКС (98 лошадей, приоро-двигатель). Поэтому всё сфотографировал и СПЕЦИАЛЬНО подготовил этот материал.

Расположение блока предохранителей на Лада Калина

Блок предохранителей находится в салоне автомобиля слева от рулевой колонки. Там где блок управления светом. Доступ свободный, необходимо только потянуть на себя пластик. Для удобства можно отсоединить фишку управления светом, но это не обязательно.

Немного запылился.

Расшифровка

Расшифровка на картинке.

Подробная схема.

Предохранители
F1 ~~~~ блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
F2 ~~~~ стеклоподъёмники
F3 ~~~~ выключатель аварийной сигнализации
F4 ~~~~ Стеклоочиститель
F5 ~~~~ Отопитель, блок управления электроусилителем
F6 ~~~~ Звуковой сигнал
F7 ~~~~ Комбинация приборов, освещение салона
F8 ~~~~ обогрев заднего стекла
F9 ~~~~ Габаритные огни (правые)
F10 ~~~~ Габаритные огни (левые)
F11 ~~~~ Блок управления иммобилизатором
F12 ~~~~ Ближний свет (правый)
F13 ~~~~ Ближний свет (левый)
F27 ~~~~ блок управления электроусилителем (большой красного цвета 50 A)
F28 ~~~~ блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено)
F14 ~~~~ Дальний свет (правый)
F15 ~~~~ Дальний свет (левый)
F16 ~~~~ Противотуманные фары
F17 ~~~~ Противотуманные фары
F18 ~~~~ обогрев сидений
F19 ~~~~ АБС
F20 ~~~~ прикуриватель
F21 ~~~~ Блокировка заднего хода
F22 ~~~~ Блок управления электропакетом
F23 ~~~~ Резервный
F24 ~~~~ Резервный
F25 ~~~~ Резервный
F26 ~~~~ ABS

Реле
F1 ~~~~ омыватель фар
F2 ~~~~ включение цепи стеклоподъёмников
F3 ~~~~ включение стартера
F4 ~~~~ дополнительное (реле зажигания)
F5 ~~~~ указатели поворотов и аварийной сигнализации
F6 ~~~~ омыватель и очиститель ветрового стекла
F7 ~~~~ дальний свет
F8 ~~~~ звуковой сигнал
F9 ~~~~ передние противотуманные фары
F10 ~~~~ обогрев заднего стекла
F11 ~~~~ обогрев передних сидений
F12 ~~~~ резервное реле

Предохранители и реле (расположение, назначение) Киа Спектра / Kia Spectra

Номер на крышке монтажного блока  (см. рис. 10.1)	Защищаемая цепь (номинальный ток)
Плавкие вставки
1	Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2	Система ABS (30 А)
3	Питание предохранителей 34 и 35 (30 А)
4	Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5	Стартер (20 А)
6	Питание предохранителей 15 и 20 (30 А)
7	Вентилятор системы охлаждения двигателя (30 А)
8	Вентилятор системы отепления и кондиционирования (20 А)
Предохранители
9	Стартер (10 А)
10	Вентилятор отопителя (30 А)
11	Кондиционер (30 А)
12	Электрокорректор свэта фар (10 А)
13	Аварийная сигнализация (15 А)
14	Центральный замок (25 А)
15	Система ABS (30 А)
16	Электропривод люка в крыше (15 А)
17	Электростеклоподъёмники правых дверей (25 А)
18	Электростеклоподъёмники левых дверей (25 А)
19	Стеклоочиститель и омыватель заднего стекла (15 А)
20	Плафон освещения салона (10 А)
21	Фары (25 А)
22	Катушка зажигания (15 А)
23	—
24	Фары (15 А)
25	Диагностический датчик концентрации кислорода (10 А)
26	Датчик концентрации кислорода (10 А)
27	Топливный насос (10 А)
28	Инжектор (10 А)
29	Кондиционер воздуха (10 А)
30	Электрообогрев наружных зеркал заднего вида (10 А)
31	Автоматическое включение габаритного света (10 А)
32	Задний противотуманный фонарь (10 А)
33	Передние противотуманные фары (10 А)
34	Габаритные огни правого борта {10 А)
35	Габаритные огни левого борта (10 А)
36	Ближний свет фар (15 А)
37	Дальний свет фар (15 А)
38	Звуковой сигнал (15 А)
39	Электрообогрев заднего стекла (30 А)
41	Запасной (10 А)
42	Запасной (15 А)
43	Запасной (20 А)
44	Запасной (25 А)
45	Запасной (30 А)
Микрореле
50	Фары
51	Фары
52	Топливный насос
53	—
54	Кондиционер воздуха
55	Звуковой сигнал
56	Питание предохранителей 34 и 35
Мини-реле
60	Электростеклоподъёмники
61	Вентилятор отопителя
62	Стартер
63	Вентилятор системы охлаждения двигателя
64	Вентилятор системы отопления и кондиционирования
65	Электрообогрев заднего стекла

Предохранители Chevrolet Cruze: схема, расположение блоков

Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.

Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.

Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.

Блоки с предохранителями и реле в моторном отсеке

Основная часть предохранительных элементов на автомобиле Chevrolet Cruze располагается в моторном отсеке.

В зависимости от модификаций, насчитывается всего три блока, которые отвечают за разные части электронной схемы транспортного средства.

Примечание. Прежде чем выполнить замену элемента, необходимо удостовериться в исправности узла, за который отвечает элемент. Если после замены деталь снова перегорает, машину нужно отогнать в сервисный центр для тщательной диагностики.

Запрещено менять номинал плавкого предохранителя на более высокий или вставлять в гнездо перемычки «паучки» (счалки из меди, стали) – это может спровоцировать пожар проводки, привести к необратимым последствиям.

Главный блок с реле и предохранителями

Главный блок предохранителей автомобиля Chevrolet Cruze находится в промежутке между аккумуляторной батареей и левым крылом. Найти его можно по квадратной пластиковой крышке, закрытой на три защелки.

Расположение блока в моторном отсеке

Расположение защелок на блоке

Открыв защитную панель, можно обнаружить полный набор сегментов различного ампеража и назначения.

С обратной стороны блока нанесена схема расположения предохранителей и реле. Также здесь имеется специальный пинцет для облегчения процедуры извлечения и замены.

Блок предохранителей с крышкой от Cruze. Внешний вид.

Важно! Вынимать сегменты руками, раскачивая их, категорически запрещается. Есть возможность повредить хрупкие ножки деталей.

Список элементов и их соответствие аппаратуре:

Схема расположения предохранителей

Схема расположения предохранителей на подкапотном блоке Cruze

№ по порядку	За что отвечает	Мощность, A
1	Блок управления коробкой передач	15
2	Блок управления двигателем	15
3	Не используется	—
4	Электромагнитный воздушный клапан адсорбера	10
5	Зажигание	15
6	Очиститель ветрового стекла	30
7	Не используется	—
8	Система впрыска топлива	15
9	Система впрыска топлива, система зажигания	15
10	Блок управления двигателем	15
11	Датчик концентрации кислорода	10
12	Тяговое реле стартера	30
13	Электромагнитный клапан адсорбера	7.5
14	Не используется	—
15	Очиститель заднего стекла	20
16	Зажигание, датчик качества воздуха в салоне (система кондиционирования)	7.5
17	Зажигание, подушка безопасности	5
18	Датчик положения дроссельной заслонки	10
19	Не используется	—
20	Топливный насос	20
21	Задние электрические стеклоподъемники	30
22	Не используется	—
23	Не используется	—
24	Передние электрические стеклоподъемники	30
25	Вакуумный насос с электронным управлением	20
26	ABS	40
27	Система управления электронным ключом	30
28	Обогрев заднего стекла	40
29	Не используется	—
30	ABS	15
31	Блок управления кузовным оборудованием	20
32	Блок управления кузовным оборудованием	20
33	Обогрев передних сидений	30
34	Люк крыши	25
35	Аудиосистема	30
36	Не используется	—
37	Правая фара дальнего и ближнего света	10
38	Левая фара дальнего и ближнего света	10
39	Не используется	—
40	Не используется	—
41	Не используется	—
42	Вентилятор системы охлаждения двигателя	40/ 30/ 20
43	Не используется	—
44	Не используется	—
45	Вентилятор системы охлаждения двигателя	40
46	Вентилятор системы охлаждения	10
47	Датчик концентрации кислорода	10
48	Противотуманные фары	15
49	Не используется	—
50	Не используется	—
51	Звуковой сигнал	15
52	Приборная панель	15
53	Электро зеркало	10
54	Выключатель световых приборов, управление световыми приборами	5
55	Складывание зеркал	7.5
56	Омыватель ветрового стекла	15
57	Замок рулевой колонки	15
58	Не используется	—
59	Нагреватель дизельного топлива	30
60	Обогреватель зеркала	7.5
61	Обогреватель зеркала	7.5
62	Состояние воздуха	10
63	Датчик заднего стекла	7.5
64	Датчик качества воздуха	5
65	Задние противотуманные фары	7.5
66	Омыватель заднего стекла	15
67	Блок управления подачей топлива	20
68	Не используется	—
69	Датчик напряжения аккумуляторной батареи	5
70	Датчик дождя	5
71	Не используется	—

Реле:

Обозначение реле	За что отвечает
R1	Муфта привода компрессора кондиционера
R2	Тяговое реле стартера
R3	Вентилятор системы охлаждения двигателя (К7)
R4	Реле режима (скорости) работы передних стеклоочистителей
R5	Передние стеклоочистители
R6	Не используется
R7	Главное реле системы управления двигателем
R8	Топливный насос
R9	Вентилятор системы охлаждения двигателя (К2)
R10	Вентилятор системы охлаждения двигателя (КЗ)
R11	Не используется
R12	Вентилятор системы охлаждения двигателя (КЗ)
R13	Вентилятор системы охлаждения двигателя (К1)
R14	Не используется
R15	Зажигание
R16	Система предпускового подогрева (дизель)
R17	Обогрев наружных зеркал заднего вида

Блок с плавкими предохранителями высокой мощности

Данный узел располагается на крышке аккумуляторной батареи и служит для защиты особо нагруженных узлов.

Блок с плавкими предохранителями высокой мощности Cruze

Принципиальное обозначение предохранителей выглядит таким образом:

Схема:

Схема расположения плавких предохранителей высокой мощности

Расшифровка:

№ по порядку	За что отвечает	Мощность, A
1	Приборная панель	100
2	Приборная панель	100
3	Привод электроусилителя руля	80
4	Не задействован	—
5	Дополнительная батарея плавких предохранителей	250
6	Двигатель стартера	250/500

Дополнительный блок с реле

Третий монтажный блок находится рядом с основными узлами и является вспомогательным. Наличие узла условно-зависимо от комплектации, панель может отсутствовать в конструкции автомобиля.

Однако в топовых сборках здесь все же находится три важных реле, о которых необходимо знать.

1. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
2. Регулировка частоты вращения вентилятора принудительного охлаждения.
3. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.

Блок с предохранителями в салоне

Расположение салонного блока предохранителей Cruze

Салонные предохранители расположены за крышкой

Внешний вид блока

Схема расположения

№ по порядку	За что отвечает	Мощность, A
1	Информационно развлекательная система, телефон с функцией громкой связи	10
2	Не используется	—
3	Блок управления кузовным оборудованием	25
4	Информационно-развлекательная система	20
5	Информационный дисплей, система помощи при парковке	7.5
6	Предохранитель на прикуриватель	20
7	Штепсельная розетка	20
8	Блок управления кузовным оборудованием	30
9	Блок управления кузовным оборудованием	30
14	Диагностический разъем	5
15	Подушка безопасности	10
16	Центральный замок, задняя дверь багажного отделения	10
17	Кондиционер	15
18	Не используется	—
19	Рычаг переключения передач	5
20	Не используется	—
21	Приборы	15
22	Зажигание, система управления электронным ключом	2
23	Блок управления кузовным оборудованием	20
24	Блок управления кузовным оборудованием	20
25	Замок рулевой колонки	20
26	Не используется	—

Примечание. Предохранитель прикуривателя на данной схеме расположен на 6 месте.

Процесс снятия и замены

Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность. В таком случае производитель рекомендует обратить внимание на само посадочное место.

Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.

Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.

Замена подкапотного блока

Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.

1. Откинуть плюсовую клемму аккумулятора.
2. Ключом на 10 отвинтить три фиксаторных болта панели.
3. Плоской отверткой или подобным инструментом поддеть крепежные клеммы.
4. Изъять блок с посадочного места.
5. Открутить пучок проводов с торца.

Замена салонного блока

Для салонной части последовательность действий следующая:

1. Отключить питание на АКБ.
2. Демонтировать нижнюю часть приборной панели.
3. Отключить колодку проводов от элемента.
4. Затем нужно потянуть агрегат вверх и на себя.

После замены сборку нужно проводить в обратном порядке.

Схема предохранителей и реле на автомобиле Лада Веста

Предохранители в автомобиле наверное один из самых дешевых расходников, однако выполняют они очень важную задачу — защищают электронику автомобиля от избыточной силы тока, которая в некоторых случаях способна сжечь тот или иной узел автомобиля. Принцип работы предохранителей достаточно прост, каждый из них имеет определенное значение, превысив которое, предохранитель сгорает, тем самым размыкая электрическую цепь и не пропуская избыточную силу тока к дорогостоящим элементам автомобиля.

Если в Вашей Ладе Весте вышла из строя какая-нибудь электроника, то первым вашим шагом будет проверка целостности предохранителей. Делается это достаточно просто, каждый предохранитель отвечает за отдельный узел электроники автомобиля, остается лишь найти нужный вам из таблицы ниже и проверить его.

В весте два блока предохранителей, один из них находится в салоне, за пластиковой накладкой у левой ноги водителя, второй в моторном отсеке. Получить доступ к непосредственно самим предохранителям достаточно легко, в салоне необходимо снять пластиковую накладку, которая держится изнутри на трех пластиковых клипсах:
А вот непосредственно и сама схема предохранителей, которые вы обнаружите в салоне автомобиля:
Схема предохранителей (Предохранитель, Номинал, Цепь, Назначение, Тип предохранителя)

• F1 15А К15R Омыватель ветрового стекла mini
• F2 30А^*1/5А^*2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
• F3 10А^*1 Левая фара дальнего света (не люкс) mini
• F4 30А^*1/5А^*2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
• F5 15А K15R Подогрев сидений mini
• F6 7,5А^*1 K30S Правые габаритные огни mini
• F7 10А^*1 K30S Левые габаритные огни mini
• F8 5А^*1 К30S Задние противотуманные фары mini
• F9 3А Указатель поворотов (поворотники) в правом зеркале mini
• F10 5А K15S Селектор роботизированной коробки передач АМТ mini
• F11 10А^*1 Левая фара ближнего света (не люкс) mini
• F12 15А K30S Контроллер BCM (указатели поворотов) mini
• F13 10А K30S Контроллер BCM (собственное питание) mini
• F14 10А K30S Выключение педали тормоза mini
• F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
• F16 5А BTP Выключение педали тормоза mini
• F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
• F18 3А Указатель поворотов (поворотники) в левом зеркале mini
• F19 10А^*1 Правая фара ближнего света (не люкс) mini
• F20 5А Обогрев наружных зеркал mini
• F21 15А K15S БУ СНПБ mini
• F22 5А K15S КП (комбинация приборов) mini
• F23 5А K30S КП (комбинация приборов) mini
• F24 5А ACC ЭРА ГЛОНАСС, радио mini
• F25 5А ВТР Контроллер ESP9.1 mini
• F26 15А K30S Питание модуля бензонасоса mini
• F27 5А K15S Питание парктроника mini
• F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
• F29 10А^*1/5А^*2 K30S Питание светотехники прицепа mini
• F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
• F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
• F32 10А K15S Питание шины K15M (моторного отсека) mini
• F33 5А BTP Управление стеклоподъемниками mini
• F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
• F35 5А BTP Блок переключателей в двери водителя mini
• F36 15А K30S Радио, диагностический разъем mini
• F37 7,5А K30S Лампы «стоп» правая mini
• F38 7,5А K30S Лампы «стоп» левая mini
• F39 10А^*1 К15R ДХО (дневные ходовые огни) не люкс mini
• F40 10А^*1 К15R Фара дальнего света правая (не люкс) mini
• F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
• F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
• F43 20А K30S Контроллер BCM (замки дверей) JCase
• F44 30А K30S Электростеклоподъемники (ЭСП) JCase
• F45 30А K30S Вентилятор отопителя салона (печки) JCase
• F46 30А^*1 K15R Питание стеклоочистителя (дворники) JCase
• F47 25А^*2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
• F48 30А^*2 K30S Контроллер ЕММ (стеклоочистка )
• F49 25А^*2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
• F50 25А^*1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)

Настоятельно не рекомендуется использовать предохранители и реле, отличающиеся от заводских, в противном случае это может вызвать поломку некоторых электрических узлов автомобиля и снятие с гарантийного обслуживания.

Схема реле:
В блоке предохранителей по соседству расположены несколько реле, схема и значение которых указаны ниже.

Блок предохранителей в подкапотном пространстве лада веста

В моторном отсеке блок предохранителей и реле расположен рядом с воздушным фильтром, чуть выше и правее аккумулятора автомобиля (см фото ниже), он закрыт пластиковой накладкой с несколькими клипсами.
Демонтировав пластиковую накладку блока, перед Вами предстанет картина предохранителей и реле, примерно таких же как в салоне автомобиля, однако отвечают они уже за совершенно другие узлы электроники автомобиля, ниже представлена схема реле и предохранителей моторного отсека:

В схемах представлены реле и предохранители для всех комплектаций автомобиля Лада Веста, поэтому если вы вдруг обнаружите, что у Вас не хватает какого-либо предохранителя, скорее всего у вас просто нет функции, за которую он отвечает.

Автоматический выключатель или предохранитель? Какая разница?

Введение

Томас Эдисон запатентовал предохранитель для своей системы распределения электроэнергии в 1890 году. Спустя более 100 лет предохранители все еще используются для защиты электропроводки и оборудования от повреждений из-за скачков напряжения и перегрузки.

Если вы думаете, что предохранитель появился на десятилетия раньше автоматического выключателя, вы в некотором роде правы. Томас Эдисон запатентовал конструкцию автоматического выключателя в 1879 году, за одиннадцать лет до его патента на предохранители, хотя использование предохранителей предшествовало этому.(У Томаса Эдисона, должно быть, возникла идея запатентовать предохранитель после того, как он увидел, как все эти первые нити лампочки плавятся на его глазах.) Луи Франсуа Клеман Бреге впервые применил предохранители для защиты телеграфных проводов от ударов молнии еще в 1860-х годах. .

Оба этих типа защиты цепей используются с пост-США. Эпоха восстановления гражданской войны, что лучше? Если вы читаете литературу компании, которая в основном производит электрические предохранители для промышленного применения, предохранитель — лучшее решение.И, если вы читаете литературу компании, которая производит CBE (Автоматические выключатели для оборудования), автоматический выключатель — лучший выбор. Итак, что это такое? После прочтения большого количества литературы, посвященной обеим сторонам аргументации, ответ — и то, и другое, или ни то, ни другое. Если бы кто-то был безоговорочным победителем по всем заявкам, мы бы уже это знали.

Автоматический выключатель — это электромеханическое устройство. Даже самый простой автоматический выключатель сложнее самого сложного предохранителя.

Каковы преимущества автоматического выключателя перед предохранителем?

• Автоматические выключатели глухие.Предохранители обнажили токоведущие части.
• Автоматические выключатели можно проверить на правильность работы. Чтобы по-настоящему проверить предохранитель, его нужно уничтожить в процессе. Это жертвенное устройство.
• A Предохранитель может вызвать дугу при замене под напряжением. (Несмотря на инструкции производителя НЕ заменять предохранитель под напряжением.) Есть несколько новых систем миниатюрных автоматических выключателей сборных шин, которые предназначены для замены выключателей под напряжением, но их внедрение не получило широкого распространения.
• A предохранитель не обеспечивает магнитную защиту, только тепловую.Эта двойная характеристика срабатывания автоматического выключателя делает его уникальным по сравнению с предохранителями.
• Выключатели имеют внешнюю индикацию состояния. Некоторые предохранители имеют индикацию перегорания внешнего предохранителя.
• Можно использовать автоматический выключатель и переключатель ВКЛ / ВЫКЛ.
• Перегоревший предохранитель может быть легко заменен на предохранитель неправильного размера или даже неправильно установлен (с использованием проволоки или небольшого медного стержня для замены предохранителя), что создает угрозу безопасности.
• Отключение при пуске — проблема с предохранителями (требуется предохранитель большего размера для пускового тока).Для предохранителей может потребоваться более крупная проводка для компенсации пускового тока.
• Автоматический выключатель может обеспечить защиту от замыкания на землю, предохранитель — нет.
• Предохранители «стареют» и со временем выходят из строя, что может вызвать ложное срабатывание.
• Однофазное переключение на трехфазную нагрузку невозможно с трехполюсным автоматическим выключателем. Все цепи отключаются сразу. Использование отдельных предохранителей для трехфазного питания может привести к однофазному переключению и повреждению оборудования.

Это длинный список преимуществ автоматического выключателя, но каковы преимущества предохранителя перед автоматическим выключателем?

• Предохранители просты и удобны в использовании.
• Предохранители срабатывают быстрее, чем автоматический выключатель.
• Предохранители изначально дешевле автоматических выключателей.
• Предохранители занимают меньше места в шкафу управления.
• Существует множество типов предохранителей для различных применений.
• Предохранители со временем могут стать более надежными, поскольку в них нет движущихся частей.
• Предохранители не требуют регулярного обслуживания. Автоматические выключатели в литом корпусе и другие.
• Поскольку предохранитель заменяется каждый раз после отключения по перегрузке по току, гарантируется тот же уровень защиты цепи.Автоматический выключатель может выйти из строя, если он сработает слишком много раз.

Куда это нас деть? Предохранители обеспечивают недорогую, простую и быструю защиту цепи. Их более быстрое время защиты цепи, возможно, является их самым большим преимуществом по сравнению с автоматическими выключателями. Это важно при защите чувствительного электронного оборудования. Автоматические выключатели обеспечивают лучшую защиту для трехфазных систем. Поскольку автоматические выключатели НЕ жертвенные, не требуют замены, в отличие от предохранителей, питание может быть восстановлено быстрее без необходимости поиска запасного предохранителя.Рассмотрим приложение, где оно будет расположено (удаленное или локальное), и операционную среду. И предохранители, и автоматические выключатели по-прежнему будут использоваться в электрооборудовании.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта.Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Предохранители и защита цепей | Grote Industries

4. Какова рабочая температура окружающей среды?

Температура окружающей среды — это причудливый способ обозначить «наружный воздух», окружающий предохранитель. Обычно предохранители испытываются в «лабораторных условиях» агентствами по безопасности, такими как UL и CSA. Лабораторные условия почти всегда устанавливаются на 20 ° C или 77 ° F. К сожалению, в большинстве реальных условий не так, как в лаборатории.

Предохранители являются термочувствительными устройствами, что означает, что они забирают тепло (через перегрузку по току), чтобы расплавить плавкий элемент внутри предохранителя.Чем больше тепла … тем быстрее плавится элемент предохранителя … тем меньше тепла … тем больше времени требуется для плавления элемента предохранителя.

Если предохранитель будет подвергаться воздействию температуры выше 20 ° C, то необходимо увеличить силу тока предохранителя, чтобы компенсировать более высокую температуру (чтобы избежать «ложного срабатывания»). Точно так же, если предохранитель будет использоваться при более низкой температуре, тогда сила тока предохранителя должна быть уменьшена (иначе он может никогда не сработать).

Эмпирическое правило заключается в том, что на каждые 20 ° C повышения или понижения температуры предохранитель должен быть повышен или понижен на 10–15%.

Пример изменения номинала предохранителя при более высоких температурах окружающей среды:

Нормальный ток полной нагрузки: 1 А

Нормальный номинал предохранителя: 1,5 А (135% тока полной нагрузки передается на следующий более высокий стандартный номинал)

Температура окружающей среды: 65 ° C

Повторный рейтинг: 2 А (130% номинального номинала предохранителя)

И наоборот, когда предохранитель предназначен для использования при очень низких температурах В условиях эксплуатации предохранитель должен иметь более низкий номинал, чем в нормальных условиях.Пример изменения номинала предохранителя при более низких температурах окружающей среды:

Нормальный ток полной нагрузки: 1 А

Нормальный номинал предохранителя: 1,5 А (135% тока полной нагрузки приведено к следующему более высокому стандарту. номинальный ток)

Температура окружающей среды: -15 ° C

Повторный номинал: 1,2 А (70% номинального номинала предохранителя соответствует более высокому стандартному номиналу предохранителя)

Блок предохранителей против автоматического выключателя

Проблема установка блока предохранителей и автоматического выключателя очень распространена среди многих домов в Лос-Анджелесе.Лос-Анджелес — это место с богатой историей, наполненное новейшими технологиями. В районе Саут-Бэй многие домовладельцы борются с адаптацией старых домов к новейшему электронному образу жизни. Ответ на вопрос о бесперебойной работе электрической системы вашего дома может заключаться в ваших электрических и служебных распределительных щитах.

В некоторых из этих старых домов все еще есть коробки с предохранителями, которые служат той же цели, что и автоматические выключатели, то есть предотвращают перегрузки и защищают электрические цепи. Хотя они оба делают одно и то же, прерывая поток электричества, их работа очень разная.

Предохранители и автоматические выключатели являются частью электрического щита. В жилых помещениях электрическая панель представляет собой металлический ящик для обслуживания, который принимает основную мощность от вашей коммунальной компании и распределяет электрический ток по различным цепям в вашем доме. На главной электрической панели находится счетчик, который принадлежит вашей коммунальной компании.

Оттуда электричество течет к панели, которая является собственностью домовладельца и несет ответственность за ее обслуживание. Распределение мощности по различным цепям происходит на панели, где отдельные цепи защищены от перегрузки по току с помощью плавких предохранителей или автоматических выключателей.

Что такое блок предохранителей и как он работает?

Предохранитель

A — это устройство защиты от перегрузки по току, которое является частью сервисного распределительного щита. По сути, это кусок металла, плавящийся при перегреве.

Предохранители

бывают разных типов, но наиболее распространенный тип — это тонкая проволочная нить, заключенная в стекло или керамику, заключенную в металлический корпус. Предохранитель вставлен в центральный блок предохранителей, в котором проходит вся проводка электричества в доме. В нормальных условиях предохранитель позволяет электричеству беспрепятственно проходить через нить между цепями.

В случае электрической перегрузки чрезмерное нагревание приведет к расплавлению нити накала, отключению электрического тока и прекращению подачи электричества до того, как избыточный ток может повредить проводку в вашем доме или создать опасность пожара.

После сгорания предохранителя его нельзя использовать повторно. Его необходимо выбросить и заменить новым предохранителем того же типа и номинальной силой тока. Предохранители бывают разной силы тока и выдерживают разную мощность электрического тока. По практическим соображениям предохранители всегда должны иметь номинал немного выше, чем нормальный рабочий ток цепи, которую они защищают.

По соображениям безопасности НИКОГДА не заменяйте предохранитель предохранителем с более высоким номиналом, чем тот, который предусмотрен производителем для схемы. Это позволит пропускать чрезмерный ток, вызывая перегрев проводов, что может привести к возгоранию электрического тока.

Что такое автоматический выключатель?

Автоматический выключатель также является предохранительным устройством, имеющим внутренний механизм переключения, который может сработать в случае скачка напряжения. В базовом автоматическом выключателе для жилых помещений используется либо электромагнит, либо биметаллическая пластина, соединенная с простым выключателем.

В положении ON переключатель позволяет электрическому току проходить от нижнего вывода к верхнему выводу. В случае электромагнита небезопасные уровни электрического тока создают магнитную силу, достаточно сильную, чтобы повернуть металлический рычаг в переключателе в положение ВЫКЛ., Прерывая ток. Биметаллические полосы состоят из двух полосок из двух разных типов металла; чрезмерный ток заставляет более тонкую из двух полос изгибаться, чтобы переключить переключатель в положение ВЫКЛ и разорвать соединение.

В отличие от предохранителей, автоматические выключатели можно использовать повторно.Чтобы возобновить подачу электричества в дом, автоматические выключатели просто нужно вручную вернуть в положение ВКЛ. Это простое действие переключателя позволяет легко вручную отключать электричество в отдельных цепях, когда это необходимо для работы с проводкой в ​​определенных областях дома.

Блок предохранителей

и автоматический выключатель: различия и применение

Предохранители

, как правило, дешевле, и их можно найти в любом хозяйственном магазине, но автоматические выключатели имеют и другие применения, защищая не только от перегрева, но и от поражения электрическим током.

Ознакомьтесь с основными отличиями и приложениями в таблице ниже, основанные на практических факторах, таких как время работы и функциональность.

Характеристики	Предохранитель	Автоматический выключатель
Функция	Обнаружение и прерывание	Только прерывание
Принцип работы	На основании свойства нагрева проводящего материала	На основе электромеханического принципа — переключающий механизм
Режим работы	Полностью автоматический Требуется замена вручную после эксплуатации	Требуется комплексное оборудование (реле) для автоматической работы Быстро сбрасывается после работы
Время отклика	~ 0.002 секунды	0,1-0,2 секунды
Отключающая способность	Малый	Большой
Представительство
Защита	Защищает от перегрузки	Защищает от перегрузки и короткого замыкания
Заявка	Слаботочная электроника	Оборудование большой силы тока

Блок предохранителей и автоматический выключатель: что обеспечивает надлежащее обслуживание моего дома?

Много десятилетий назад в каждой комнате каждого дома было не так много классных электрических устройств и модных приборов, поэтому спрос на электричество был гораздо меньше.Блоки предохранителей обеспечивают ток 60 А, что было стандартным и достаточным до 1960-х годов. Сегодня в большинстве современных домов требуется ток до 200 ампер. Коробки с предохранителями не только устарели и сложны в обслуживании, но и не обеспечивают достаточное количество электроэнергии для современного дома в Лос-Анджелесе. Как правило, в них отсутствуют специальные цепи, необходимые для крупной бытовой техники, такой как кондиционеры, посудомоечные машины и сушилки для одежды. Домовладельцы с блоками предохранителей часто перегружают цепи и перегорают предохранители

.

Хотя может показаться, что ваш блок предохранителей обеспечивает надлежащее обслуживание, это может быть результатом вмешательства предыдущих домовладельцев.Например, легко установить 30-амперный предохранитель в 15-амперную цепь, что позволяет домовладельцу потреблять больше энергии в одной цепи, чем предполагалось первоначальным производителем.

Пропуск чрезмерного тока без контроля может рано или поздно привести к различным опасностям пожара. В таких неудачных случаях многие новые домовладельцы не имеют возможности узнать, делалось ли это с их блоком предохранителей в прошлом, и могут опасно продолжать использовать предохранители, которые позволяют чрезмерному току проходить через одну цепь.

Вот несколько предупреждающих знаков о том, что блок предохранителей не может удовлетворить потребности вашего дома:

• Предохранители требуют частой замены
• Вы не можете одновременно запускать определенные устройства
• Блок предохранителей издает шипящие или хлопающие звуки
• Стена вокруг электрических розеток или выключателей кажется теплой.

Если вы заметили какой-либо из вышеперечисленных знаков, важно, чтобы лицензированный электрик проверил электрическую систему вашего дома и спланировал установку панели автоматического выключателя.Кроме того, важно знать, что некоторые страховые полисы домовладельцев могут не покрывать дома с блоками предохранителей из-за потенциальной опасности неправильного обслуживания.

Если ваш дом уже оборудован панелью автоматического выключателя, также возможно, что ваша панель автоматического выключателя может не соответствовать электрическим потребностям вашего дома. Вы можете иметь или все чаще хотеть больше электронных приборов, игрушек и гаджетов. В этом случае лучшим вариантом будет обновление панели.Позвоните нам, и Penna Electric поможет вам сохранить ваш дом в безопасности и с удовольствием работать!

Коробка предохранителей

против автоматического выключателя

Блок предохранителей или автоматический выключатель — это центральная часть электрической системы вашего дома. Он направляет электроэнергию от вашей коммунальной компании ко всем частям вашего дома. Он также обеспечивает защиту от перегрузки, короткого замыкания или замыкания на землю, отключая питание, когда провода становятся слишком горячими.

В большинстве домов используются автоматические выключатели. Вы можете найти их в ящике для сервисных панелей, который обычно находится в подвале.Если ваш дом был построен до 1960 года, а ваша электрическая система не обновлялась, возможно, вам понадобится блок предохранителей. Хотя обе системы по сути выполняют одну и ту же функцию, есть причины, по которым в большинстве домов устанавливаются автоматические выключатели.

Разница между предохранителем и автоматическим выключателем

Определить, есть ли у вас в доме предохранители или автоматические выключатели, очень просто. Найдите свою сервисную панель — это металлический ящик с электрическими цепями — и откройте его.

Когда вы откроете дверь, вы увидите ряды круглых вилок или прямоугольных выключателей.Если у вас есть вилки, которые выглядят как конец лампочки, у вас есть предохранители. Если вы видите столбик переключателей, у вас есть автоматические выключатели.

Как работают предохранители и автоматические выключатели

Автоматические выключатели и предохранители выполняют одну и ту же функцию: защищают электрическую систему от перегрузки и возникновения пожара. Разница в том, как каждый из них этого добивается.

Предохранители . В этих маленьких свечках, которые вы видите, есть нить накала, которая плавится, если цепь становится слишком горячей.Когда эта нить расплавляется, электричество больше не может проходить в эту цепь, пока вы не замените «перегоревший» предохранитель. Вы можете увидеть нить через прозрачное окошко в верхней части свечи и определить, расплавилась она или нет. Мутное окно — признак перегоревшего предохранителя.

Автоматические выключатели — это электромагнитные двухпозиционные переключатели, управляющие током в каждой цепи в вашем доме. Когда схема потребляет слишком много энергии и перегружается, коммутатор первым получает импульс и отключается или «отключается».«Обычно вы можете отключить все, что перегружает вашу цепь, и просто вернуть питание на сработавший автоматический выключатель.

Плюсы и минусы блока предохранителей и автоматических выключателей

Принято считать, что старый блок предохранителей следует заменять автоматическими выключателями. В то время как предохранители какое-то время работали хорошо, автоматические выключатели более удобны и могут более безопасно справляться с более высокими электрическими нагрузками. В наши дни в большинстве семей используется несколько устройств, требующих большей силы тока. Если вы подумываете о замене блока предохранителей, сейчас самое время расширить электрические возможности вашего дома.

Если у вас есть блок предохранителей и перегорел предохранитель, вам необходимо заменить его новым. Это может означать поход в строительный магазин. Это также означает, что вы отключите все в цепи, встанете на резиновый коврик и убедитесь, что вы заменяете перегоревший предохранитель на предохранитель правильного типа. Различные предохранители рассчитаны на разную силу тока. Если вы вставите 20-амперный предохранитель в 15-амперную цепь, он может попытаться потребить больше мощности, чем может выдержать, и вы рискуете возгораться.

Мой автоматический выключатель продолжает отключаться, почему?

Надеюсь, мы сделали веские доводы в пользу модернизации корпуса с блоком предохранителей до корпуса автоматического выключателя.Преимущества, безусловно, перевешивают недостатки, но нельзя сказать, что у автоматических выключателей есть свои особенности. Иногда цепь продолжает отключаться. Вот возможные причины, почему:

• Изношенный выключатель . Обычно, когда цепь в вашем доме отключается, вы просто находите неисправный переключатель на сервисной панели, полностью выключаете его, а затем полностью включаете. Если у вас есть цепь, которая регулярно отключается, возможно, вам потребуется заменить ее. Цепи, которые часто срабатывают, изнашиваются.Помните, что автоматические выключатели защищают вас. Если он продолжает отключаться, это может указывать на другую проблему.

• Цепь перегружена . В цепи, подключенной к этому выключателю, может быть подключено слишком много розеток или приспособлений, потребляющих электроэнергию. Профессиональный электрик может диагностировать проблему и при необходимости перемонтировать или добавить цепи, чтобы вы получали достаточно электроэнергии без перегрузки.

• A Короткое замыкание или замыкание на землю. Другими причинами отключения цепи являются короткое замыкание или замыкание на землю.Это аналогичные проблемы, когда влага или ослабленные провода создают опасное электрическое соединение. Мышь внутри стены могла пережевывать нейтральный провод, позволяя ему напрямую контактировать с горячим проводом. Или прибор мог намокнуть, что привело к соединению горячего провода и земли через влагу. Вы можете проверить их, отключив все в цепи, снова включив ее и повторно введя элементы по одному. Если вы подключаете какой-либо элемент, и цепь снова отключается, вы, скорее всего, определили проблему.

Хотя эти электрические проблемы можно диагностировать самостоятельно и даже самостоятельно заменить автоматический выключатель, электромонтажные работы опасны. Наличие доверенного профессионала, выполняющего работу, гарантирует, что она будет выполнена безопасно и правильно.

Получите совет эксперта по блокам предохранителей, автоматическим выключателям и многому другому

Если вы живете в районе метро Лос-Анджелеса и у вас устаревшие предохранители, цепи, которые постоянно отключаются, или вы хотите узнать, как можно обновить электрическую систему в своем доме, позвоните нам.Вы также можете связаться с нами через Интернет, чтобы запланировать обслуживание.

Простые предохранители (цепи управления)

Важность номинального напряжения и отключающей способности

Предохранители цепи управления

имеют множество различных номинальных значений напряжения, от 32 В до 600 В переменного тока и отключающих характеристик до 100 кА. Поскольку их физический размер не зависит от напряжения или номинальных значений прерывания, наиболее частой причиной неправильного применения является неправильное напряжение или выбор номинальных значений прерывания. Это приводит к нарушению целостности системы, безопасности оборудования и персонала.Тем не менее, важно отметить, что, когда предохранитель применяется сверх его номинальных значений, никаких начальных индикаторов может не быть. Неблагоприятные последствия обычно возникают, когда возникает системный отказ, и предохранитель неправильного размера пытается прервать событие перегрузки по току.

Номинальное напряжение

Номинальное напряжение чрезвычайно важно. Правильное применение устройства защиты от перегрузки по току в соответствии с его номинальным напряжением требует, чтобы номинальное напряжение устройства было равным или превышающим напряжение системы.Он может быть выше, но не ниже. Например, предохранитель на 600 В можно использовать для надежной защиты цепи 208 В. Однако, когда применяется устройство защиты от сверхтока, превышающее его номинальные характеристики, может возникнуть опасность возгорания и возникновения дуги, что создает серьезную опасность возгорания для других компонентов панели.

Рейтинг прерывания

Рейтинг прерывания также имеет решающее значение. Устройство защиты от сверхтоков должно выдерживать разрушительную энергию токов короткого замыкания оборудования, которое оно защищает.Если ток короткого замыкания превышает уровень, превышающий возможности защитного устройства, устройство может фактически разорваться, что приведет к дополнительному повреждению. Поэтому при установке предохранителя важно использовать предохранитель, который может выдерживать самые большие потенциальные токи короткого замыкания. Несоблюдение требований к предохранителям с соответствующим номинальным током отключения может быть серьезной угрозой безопасности.

Fuses Made Simple ™ — схемы управления помогают повысить безопасность

Предохранители

Bussmann стали проще — схемы управления помогают свести к минимуму риск неправильного использования за счет четкого и последовательного указания номинального напряжения и номинального тока отключения на этикетке предохранителя.Номинальное напряжение легко определить по полосе цветового кода и крупному шрифту на этикетке предохранителя. Кроме того, номинал отключения указан на стороне каждого предохранителя.

Зажигание> Электрооборудование> Конструкция: Защита электрической системы

Зажигание> Электрооборудование> Конструкция: Защита электрической системы

Конструкция: Защита электрической системы

Для защиты от возгорания разработаны различные компоненты электрической системы.К устройствам защиты от перегрузки по току относятся предохранители, плавкие вставки и автоматические выключатели. Также решающее значение имеют конструкция проводки, изоляция, оконечные устройства, разводка и защита. Для ограничения утечки топлива в случае столкновения предусмотрены системы отключения топливного насоса. Для решения некоторых из этих проблем были опубликованы многочисленные стандарты.

Предохранители

Предохранители

действуют как предохранительный клапан, предотвращающий превышение допустимым током компонентов проводки и электрических цепей.Перегрузки могут возникать либо из-за события перегрузки по току или короткого замыкания. Если ток превышает номинал предохранителя, металлический «элемент» предохранителя перегревается, плавится и размыкает цепь. Разработчик схемы намерен установить предохранитель, который сработает задолго до того, как компоненты схемы будут повреждены. Если предохранитель сработал или «перегорел», его необходимо заменить, прежде чем можно будет снова включить цепь.

Плавкие вставки

Плавкая перемычка — это короткий отрезок провода (примерно на 2 размера меньше окружающего провода, согласно SAE J156 Jun 94), имеющий меньший диаметр, чем остальная часть цепи.Он действует как сильноточный предохранитель, обычно емкостью 30 ампер или более, который защищает цепи от чрезмерного потребления тока. Когда ток в цепи превышает ток в плавкой вставке, проволока плавится и прерывает цепь. Этот тип плавкой вставки быстро устаревает, поскольку многие автопроизводители выбрали более новые технологии, такие как плавкий элемент картриджного типа или предохранители «Maxi». Расположение плавких перемычек может быть разным. Может быть трудно найти более старый, проводной тип связи. Обычно он располагается в жгуте проводов рядом с местом соединения основного жгута; плавкая перемычка может иметь прикрепленный тег текущей емкости.Поступали сообщения о возгорании плавких перемычек.

Автоматические выключатели

Автоматические выключатели — это устройства защиты цепи, которые, как и предохранители, размыкают цепь, когда ток превышает номинал устройства. Однако, в отличие от предохранителей, автоматические выключатели можно сбросить без замены. Некоторые из них рассчитаны на самовозврат; другие требуют ручного сброса.

Дополнительную информацию об автомобильных токовых защитных устройствах можно найти на сайте Littlefuse [1]:

Электропроводка

Размер проводов, прокладка, изоляция, оконечные устройства и защита являются важными факторами при возникновении пожара и его расследовании.[2, 3]

Для получения более подробной информации о размерах проводов и калибрах проводов. кликните сюда.

Устройства отключения топливного насоса

Некоторые производители (в частности, Ford) исторически использовали инерционные переключатели для отключения питания цепи электрического топливного насоса в случае столкновения. Эти устройства часто располагаются в багажнике и могут быть сброшены. У других производителей другой подход. Вместо инерционных переключателей они используют электрический сигнал от датчиков вращения двигателя или датчиков удара, чтобы отключить питание топливного насоса.Если двигатель перестает вращаться, как в случае самых серьезных столкновений, питание топливного насоса прекращается.

Фотография выключателя инерционного отключения топливного насоса в багажнике Ford Escort.

Защита от разряда аккумулятора

Как описано в АКБ В этом разделе, автомобильные аккумуляторные батареи могут быть источником воспламенения при коротком замыкании. при аварии. Изоляционные крышки для плюса терминал может снизить вероятность короткого замыкания на другие поверхности из-за смещения аккумулятора или деформации металла.

Некоторые автомобили имеют механизмы для автоматического отключения аккумуляторной батареи в крушение. Есть устройства, которые используют пиротехнический заряд для отключения аккумулятора. кабель, и другие отключают питание аккумулятора электронным способом. Инструментальный испытания автомобилей с короткими замыканиями, вызванными столкновением, показали, что мощность часто отключение или стабилизация на ранних этапах ДТП, даже в этих транспортных средствах без систем отключения аккумуляторных батарей [6].

Стандарты, относящиеся к электрическим системам

Многочисленные стандарты Общества автомобильных инженеров (SAE) определяют, среди прочего, тип изоляции, адгезию, толщину стенки, диэлектрические испытания, совместимость с жидкостями, испытания на сжатие и истирание, а также предел прочности на разрыв.[7]

Воспламеняемость изоляции проводов (и других материалов) в горизонтальном и вертикальном положениях регулируется стандартом UL 94 Underwriter Laboratories, озаглавленным «Испытания на воспламеняемость пластмассовых материалов для деталей в устройствах и приборах». [8]

Чтобы просмотреть ссылки для этого раздела, прежде чем продолжить, щелкните здесь

классов предохранителей.Как правильно выбрать?

Одним из наиболее важных аспектов электромонтажа фотоэлектрических систем является предохранитель. Предохранители обеспечивают интегральную защиту от сверхтоков, которые в противном случае могут повредить ваше ценное фотоэлектрическое оборудование. Кроме того, использование неподходящего предохранителя может быть чрезвычайно опасным!

При выборе предохранителя наиболее распространенным методом расчета является умножение продолжительного тока нагрузки / питания ответвления на 1,25 и использование ближайшего номинального предохранителя, который превышает полученный вами результат.Однако из этого метода расчета есть исключения.

Мы заметили, что очень распространенной ошибкой является использование предохранителя, рассчитанного на 600 В переменного тока, на разъединитель постоянного тока, рассчитанный на 600 В постоянного тока. На первый взгляд, размер кабеля и номинальный ток могут показаться правильными, однако номинальное напряжение (небольшое описание на предохранителе) в некоторых случаях даже более важно, чем номинальный ток. Предохранители с номинальным переменным током НЕ СЛЕДУЕТ использовать в цепях постоянного напряжения, если номинальные параметры применения постоянного тока не указаны производителем предохранителя.

Характеристики и сертификация предохранителей обычно указаны на этикетке предохранителя. UL и CSA — наиболее распространенные сертификаты предохранителей, используемые в Северной Америке. Этикетка предохранителя может содержать информацию о применимом напряжении переменного или постоянного тока, максимальном номинальном токе и другую информацию, такую ​​как «номинальное значение отключения», «ограничение тока», «выдержка времени» и «быстродействующий». Определения этих спецификаций поясняются ниже.

Пожалуйста, обратитесь к статье 240 Кодекса NEC «Защита от перегрузки по току» при выборе предохранителей для вашего применения.

• Рейтинг прерывания: Рейтинг прерывания — это ток, который предохранитель, автоматический выключатель или другое электрическое оборудование может прервать, не разрушаясь и не вызывая электрическую дугу недопустимой продолжительности.
• Ограничение тока: Устройство ограничения тока — это устройство, которое снижает пиковый пропускаемый ток до значения, существенно меньшего, чем потенциальный пиковый ток, который мог бы возникнуть, если бы устройство ограничения тока не использовалось.
• Задержка по времени: Предохранитель, в котором действие перегорания зависит от времени, которое требуется для того, чтобы перегрев от сверхтока накапливался в предохранителе и расплавлял плавкий элемент.
• Быстродействующий: Предохранитель, который срабатывает при перегрузке и очень быстро замыкается на короткое замыкание. Быстродействующий предохранитель не предназначен для выдерживания временных токов перегрузки, связанных с некоторыми электрическими нагрузками.

Предохранители серии Предохранители

Тип предохранителя	Макс.Текущий рейтинг	Номинальное напряжение переменного тока	Классификация	общего назначения	Примечания UL
Класс L	601-6000A	600 В переменного тока постоянного тока Дополнительно	-Невозобновляемый, -Ограничивающий ток, -Зажимной -Задержка по времени	Сервисные выключатели, Электропитание и фидеры распределительного щита, Контактные выключатели с болтовым соединением, Сеть центра управления двигателями, Большие параллельные цепи двигателя, Включенная в список UL последовательная защита автоматических выключателей в литом корпусе, щитов и центров нагрузки, Первичная и вторичная защита трансформаторов, Защита питания автоматические выключатели	UL 248-10
Класс RK1	600A	250/600 В переменного тока, постоянного тока Дополнительно	-Невозобновляемый -Ограничение тока -Задержка времени	Все цепи общего назначения, Двигатели, Трансформаторы, Соленоиды, Флуоресцентное освещение, Все системные компоненты с высокими пусковыми токами	UL 248-12
Класс РК5	600A			Цепи постоянного тока, Все цепи общего назначения, Двигатели, Трансформаторы, Соленоиды, Флуоресцентное освещение, Все системные компоненты с высокими пусковыми токами
Класс C	1200A	600 В переменного тока, постоянного тока Дополнительно	-Невозобновляемый -Задержка		UL 248-2
Класс CC (сверхмалый)	30A	600 В переменного тока, постоянного тока Дополнительно	-Невозобновляемый -Ограничение тока -Быстрое действие	CCMR специально разработаны, чтобы выдерживать длительные пусковые токи малых двигателей, обеспечивают защиту от короткого замыкания для параллельных цепей двигателя, используются с контроллерами и контакторами двигателей, соответствующими стандартам IEC и NEMA, Цепи общего назначения до 60 А	UL 248-4
Класс T	1200A	300/600 В переменного тока, постоянного тока Дополнительно	-Невозобновляемый -Ограничительный ток -Быстродействующий	класса T могут использоваться в приложениях, требующих быстродействующей защиты, например, в оборудовании, содержащем преобразователи частоты, выпрямители и другие компоненты, чувствительные к перенапряжениям.Главные выключатели, содержащие предохранители класса T, могут использоваться для защиты отдельных электрических служб и стека счетчиков. Центры нагрузки автоматических выключателей в литом корпусе и щитовые панели также будут иметь повышенные отключающие характеристики, когда они «рассчитаны последовательно» с предохранителями класса T.	UL 248-15
Класс G	21A / 60A	480/600 В переменного тока, постоянного тока Дополнительно	-Невозобновляемый -Ограничение тока -Задержка		UL 248-5
Класс H (возобновляемый)	600A	250/600 В переменного тока, постоянного тока Дополнительно	-Невозобновляемый -Ограничение тока -Быстрое действие	Цепи с относительно низкими уровнями доступного тока короткого замыкания, промышленные и коммерческие применения с частыми отключениями, когда требуется предохранитель возобновляемого типа	UL 248-7
Класс H (невозобновляемый)			-Невозобновляемый -Ограничение тока -Задержка		UL 248-6
Класс J	600A	600VAC, DC Дополнительно	-Невозобновляемый -Ограничение тока -Быстрое действие	Комбинированные контроллеры электродвигателей с предохранителями для обеспечения защиты от короткого замыкания и замыкания на землю в параллельной цепи электродвигателя типа 2 («Без повреждений»), Центры управления электродвигателями, Защита трансформатора, Защита панелей автоматических выключателей в литом корпусе, включенных в список UL, Цепи общего назначения — сеть, фидеры и параллельные цепи — особенно в условиях ограниченного пространства	UL 248-8
Класс K	600A	250/600 В переменного тока, постоянного тока Дополнительно	-Невозобновляемый -Ограничение тока -Быстрое действие		UL 249-9

Источники:

.
