Принцип работы светодиодного индикатора напряжения 220В

Светодиодный индикатор напряжения 220В — это простое устройство, позволяющее определить наличие напряжения в электрической сети. Его принцип работы основан на свойстве светодиода излучать свет при прохождении через него электрического тока в прямом направлении.

Основные компоненты простейшего индикатора напряжения 220В на светодиоде:

• Светодиод — преобразует электрическую энергию в световую
• Токоограничивающий резистор — ограничивает ток через светодиод
• Выпрямительный диод — пропускает ток только в одном направлении

Как работает такой индикатор?

1. При подаче переменного напряжения 220В выпрямительный диод пропускает только положительные полуволны
2. Резистор ограничивает ток до безопасного для светодиода значения (обычно 10-20 мА)
3. Светодиод загорается, сигнализируя о наличии напряжения в сети

Таким образом, светодиод мигает с частотой 50 Гц, но из-за инерционности человеческого зрения воспринимается как непрерывное свечение.

Схемы светодиодных индикаторов напряжения 220В

Существует множество схем индикаторов напряжения 220В на светодиодах. Рассмотрим наиболее распространенные варианты:

Простейшая схема индикатора на одном светодиоде

Это базовая схема, состоящая всего из трех компонентов:

• Светодиод
• Резистор 100-150 кОм
• Выпрямительный диод

Достоинства: простота, низкая стоимость. Недостатки: низкая яркость свечения, отсутствие гальванической развязки.

Схема с гальванической развязкой

В этой схеме используется дополнительно:

• Высоковольтный конденсатор (0.1-1 мкФ)
• Стабилитрон

Конденсатор обеспечивает гальваническую развязку, а стабилитрон стабилизирует напряжение на светодиоде. Это повышает безопасность и надежность устройства.

Индикатор на трех светодиодах

Эта схема позволяет контролировать уровень напряжения:

• Зеленый светодиод — нормальное напряжение
• Желтый — пониженное напряжение
• Красный — повышенное напряжение

Для реализации используются дополнительные компоненты: стабилитроны, транзисторы, резисторы.

Применение светодиодных индикаторов напряжения 220В

Светодиодные индикаторы напряжения 220В находят широкое применение в различных областях:

Бытовая техника

Многие бытовые приборы оснащаются индикаторами включения на основе светодиодов:

• Телевизоры
• Компьютеры и мониторы
• Микроволновые печи
• Стиральные машины

Это позволяет пользователю легко определить, подключен ли прибор к сети.

Электроустановочные изделия

Светодиодные индикаторы часто встраиваются в:

• Выключатели освещения
• Розетки
• Удлинители

Такие индикаторы помогают найти выключатель в темноте и показывают наличие напряжения в розетке.

Электромонтаж

При проведении электромонтажных работ индикаторы напряжения необходимы для:

• Проверки наличия напряжения в проводке
• Поиска нужного провода в пучке кабелей
• Определения фазного провода

Это повышает безопасность работ и упрощает диагностику электросетей.

Как собрать простой индикатор напряжения 220В своими руками

Для сборки простейшего индикатора напряжения 220В понадобится:

• Светодиод (любой цвет)
• Резистор 100-150 кОм
• Диод 1N4007
• Провода
• Изоляционные материалы

Порядок сборки:

1. Соедините последовательно диод, резистор и светодиод
2. Изолируйте все соединения
3. Подключите свободные концы к проверяемой цепи

При наличии напряжения светодиод должен загореться. Будьте осторожны при работе с сетевым напряжением!

Преимущества светодиодных индикаторов напряжения 220В

Светодиодные индикаторы имеют ряд преимуществ перед другими типами индикаторов напряжения:

Энергоэффективность

Светодиоды потребляют очень мало энергии. Типичный ток через светодиодный индикатор составляет 5-20 мА, что дает потребляемую мощность менее 0.1 Вт. Это позволяет использовать такие индикаторы постоянно без заметного увеличения расхода электроэнергии.

Долговечность

Срок службы современных светодиодов может достигать 100 000 часов непрерывной работы. Это означает, что светодиодный индикатор может работать более 10 лет без замены. Для сравнения, неоновые лампы, часто применяемые в индикаторах, служат около 3000 часов.

Безопасность

Светодиоды работают при низком напряжении и не нагреваются, что снижает риск возгорания или поражения электрическим током. Кроме того, они не содержат вредных веществ, в отличие от некоторых газоразрядных ламп.

Компактность

Малые размеры светодиодов позволяют создавать очень компактные индикаторы. Это особенно важно при встраивании индикаторов в миниатюрные устройства или электроустановочные изделия.

Ограничения и меры предосторожности при использовании

Несмотря на преимущества, при использовании светодиодных индикаторов напряжения 220В следует учитывать некоторые ограничения:

Чувствительность к перенапряжениям

Светодиоды могут выйти из строя при значительных скачках напряжения. Для защиты рекомендуется использовать дополнительные элементы в схеме, например, стабилитроны или варисторы.

Возможность ложных срабатываний

В некоторых случаях индикатор может слабо светиться даже при отключенном напряжении из-за наведенных токов или емкостной связи. Это может привести к ошибочным выводам о наличии напряжения в сети.

Необходимость правильного выбора компонентов

При самостоятельном изготовлении индикатора важно правильно рассчитать номиналы резисторов и выбрать компоненты с соответствующими характеристиками. Неправильный расчет может привести к выходу светодиода из строя или недостаточной яркости свечения.

Меры предосторожности

При работе с индикаторами напряжения 220В необходимо соблюдать следующие меры безопасности:

• Не прикасаться к оголенным проводникам и компонентам схемы
• Использовать изолированные инструменты
• Проводить работы только при отключенном напряжении
• Не использовать индикатор в качестве единственного средства проверки отсутствия напряжения при электромонтажных работах

Перспективы развития светодиодных индикаторов напряжения

Технологии светодиодов и электроники постоянно развиваются, что открывает новые возможности для совершенствования индикаторов напряжения:

Интеллектуальные индикаторы

Внедрение микроконтроллеров позволяет создавать «умные» индикаторы, способные:

• Измерять и отображать точное значение напряжения
• Запоминать и анализировать историю изменений напряжения
• Передавать данные на смартфон или в систему «умный дом»

Улучшение энергоэффективности

Развитие технологий производства светодиодов приводит к повышению их эффективности. Это позволяет создавать индикаторы с еще меньшим энергопотреблением, что особенно важно для устройств с автономным питанием.

Расширение функциональности

Будущие индикаторы могут объединять в себе несколько функций:

• Индикация напряжения
• Измерение потребляемой мощности
• Определение качества электроэнергии
• Защита от перенапряжений

Это позволит создавать многофункциональные устройства для комплексного контроля электросети.

Заключение

Светодиодные индикаторы напряжения 220В — это простые, но очень полезные устройства, нашедшие широкое применение в быту и промышленности. Они обеспечивают быструю визуальную индикацию наличия напряжения, что повышает удобство использования электроприборов и безопасность электромонтажных работ.

Основные преимущества таких индикаторов — энергоэффективность, долговечность и компактность. Благодаря этим качествам, а также простоте конструкции, светодиодные индикаторы вытесняют другие типы индикаторов напряжения.

При этом важно помнить об ограничениях и правилах безопасности при использовании индикаторов напряжения. Они не могут служить единственным средством проверки наличия опасного напряжения при проведении электротехнических работ.

Развитие технологий открывает новые перспективы для совершенствования светодиодных индикаторов напряжения. В будущем мы можем ожидать появления «умных» многофункциональных устройств, способных не только индицировать наличие напряжения, но и предоставлять пользователю расширенную информацию о состоянии электросети.

🛠 Индикатор сети 220 вольт 👈

Это самый простой и самый надежный индикатор сети который мне приходилось делать.

Раньше, чтобы вставить индикатор сети 220 в какой-либо прибор надо было мотать отдельную катушку на трансформатор или сооружать целую схему из диодов и конденсаторов, пока мне не попалась эта супер простая схема. На фото видно, что светодиод включён в розетку через резистор — краткость сестра таланта 🙂

Индикаторы сети часто используют для подсветки комнатных выключателей освещения в темное время суток. В качестве индикатора использовали неоновую лампу и резистор, эти лампы громоздки и к тому же мигают и иногда перегорают. Теперь вместо неоновых ламп можно использовать светодиод один или несколько. Я дома сделал подсветку выключателей с помощью четырёх светодиодов и одного резистора, все детали легко уместились по периметру крышки выключателя.

Схема устройства очень проста, полярность светодиода можно не учитывать. Постоянный резистор сопротивлением 100 кОм и мощностью не менее 0.5 Вт.

В своей схеме на фото я использовал резистор мощностью 2 Вт. потому, как он просто оказался под рукой. А вообще у меня есть целая гирлянда из 20 светодиодов и одного резистора 0.5 Вт. всё это работает от сети 220 в. и при этом резистор ни чуть не греется.

Написать комментарий

КОММЕНТАРИИ

• Продолжаем коллекцию ретро автомобилей.

  Дмитрий ДА 08.12.2009

• Головоломка «пирамидка» может показать на первый взгляд очень сложной, но многие ее могут собрать, основываясь на чистой интуиции и собственной эрудиции. Пирамидка является очень простой головоломкой, собирать которую можно различными методами.

  Александра 04.02.2021

• Как часто вы меняете лампочку на лестничной площадке? Я меняю её очень редко, даже не могу вспомнить когда это было в последний раз 🙂 Весь секрет неперегораемой лампочки всего в одной детали!

  Дмитрий ДА 02.04.2009

Индикатор сети 220 вольт

В любой технике в качестве отображения режимов работы используют светодиоды. Причины очевидны – низкая стоимость, сверхмалое энергопотребление, высокая надёжность. Поскольку схемы индикаторов очень просты, нет необходимости в покупке фабричных изделий.

Из обилия схем, для изготовления указателя напряжения на светодиодах своими руками, можно подобрать наиболее оптимальный вариант. Индикатор можно собрать за пару минут из самых распространённых радиоэлементов.

Все подобные схемы по назначению делят на индикаторы напряжения и индикаторы тока.

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

• светодиод;
• резистор;
• диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

Схема примитивного индикатора тока будет выглядеть аналогичным образом, только необходимо использовать емкостное сопротивление.

Проверка постоянного напряжения

Нередко возникает необходимость прозвонить низковольтную цепь бытовых приборов, либо проверить целостность соединения, например, провод от наушников.

В качестве ограничителя тока можно использовать маломощную лампу накаливания либо резистор на 50-100 Ом. В зависимости от полярности подключения загорается соответствующий диод. Этот вариант подходит для цепей до 12В. Для более высокого напряжения потребуется увеличить сопротивления ограничивающего резистора.

Индикатор переменного и постоянного напряжения до 600 В

Следующий вариант представляет собой немного более сложную систему, из-за наличия в схеме кроме уже известных нам элементов, двух транзисторов и емкости. Но универсальность этого индикатора вас приятно удивит. Ему доступна безопасная проверка наличия напряжения от 5 до 600 В, как постоянного, так и переменного.

Основным элементом схемы индикатора напряжения выступает полевой транзистор (VT2). Пороговое значение напряжения, которое позволит сработать индикатору фиксируется разностью потенциалов затвор-исток, а максимально возможное напряжение определяет падение на сток-истоке. Он выполняет функции стабилизатора тока. Через биполярный транзистор (VT1) осуществляется обратная связь для поддержания заданного значения.

Принцип работы светодиодного индикатора заключается в следующем. При подаче на вход разности потенциалов, в контуре возникнет ток, значение которого определяется сопротивлением (R2) и напряжением перехода база-эмиттер биполярного транзистора (VT1). Для того чтобы слабенький светодиод загорелся, достаточно тока стабилизации 100 мкА. Для этого сопротивление (R2) должно быть 500-600 Ом, если напряжение база-эмиттер примерно 0,5 В. Конденсатор (С) необходим неполярный, емкостью 0,1 мкФ, служит он защитой светодиода от скачков тока. Резистор (R1) выбираем величиной 1 МОм, он исполняет роль нагрузки для биполярного транзистора (VT1). Функции диода (VD) в случае индикации постоянного напряжения – это проверка полюсов и защита. А для проверки переменного напряжения он играет роль выпрямителя, срезая отрицательную полуволну. Его обратное напряжение должно быть не меньше 600 В. Что касается светодиода (HL), то выбирайте сверхъяркий, для того, чтобы его свечение при минимальных токах было заметно.

Пробник электрика: принцип работы и изготовление

Простой определитель на двух светодиодах и с неоновой лампочкой, получивший среди электриков название «аркашка», несмотря на несложное устройство, позволяет эффективно определять наличие фазы, сопротивления в электроцепи, а также обнаруживать в схеме КЗ (короткое замыкание). Универсальный пробник для электрика в основном используется для:

• Диагностики на обрыв катушек и реле.
• Прозвонки моторов и дросселей.
• Проверки выпрямительных диодов.
• Определения выводов на трансформаторах с несколькими обмотками.

Это далеко не полный перечень задач, которые решают с помощью пробника. Но и перечисленного достаточно, чтобы понять, насколько полезно это устройство в работе электромонтера.

В качестве источника питания для этого устройства используется обычная батарейка с показателем напряжения 9 В. Когда щупы тестера замкнуты, величина потребляемого тока не превышает 110 мА. Если же щупы разомкнуты, то устройство не потребляет электроэнергию, поэтому ему не нужен ни переключатель режима диагностики, ни выключатель энергопитания.

Пробник способен выполнять свои функции в полной мере, пока напряжение на источнике питания не падает ниже 4 В. После этого его можно использовать в качестве указателя напряжения в цепях.

Во время прозвонки электрических цепей, показатель сопротивления которых составляет 0 – 150 Ом, загорается два светоизлучающих диода – желтого и красного цвета. Если показатель сопротивления составляет 151 Ом – 50 кОм, то светится только желтый диод. Когда на щупы прибора подается напряжение сети величиной от 220 В до 380 В, начинает светиться неоновая лампа, одновременно с этим наблюдается легкое мерцание LED-элементов.

Схема этого индикатора напряжения имеется в интернете, а также в специализированной литературе. Изготавливая такой пробник своими руками, его элементы устанавливают внутри корпуса, который изготовлен из изоляционного материала.

Зачастую для этих целей используется корпус от ЗУ любого мобильного телефона или планшетного компьютера. С передней части корпуса следует вывести штырь-щуп, с торцевой – качественно изолированный кабель, конец которого снабжен щупом или зажимом-«крокодильчиком».

Сборка простейшего пробника напряжения со светодиодным индикатором – на следующем видео:

Автомобильный индикатор напряжения

Среди областей, где применение индикатора напряжения на светодиодах имеет неоспоримую пользу, можно выделить эксплуатацию автомобильного аккумулятора. Для того чтобы аккумулятор служил долго, необходимо контролировать напряжение на его клеммах и поддерживать в заданных пределах.

Предлагаем вам обратить внимание на схему автомобильного индикатора напряжения на RGB-светодиоде, с помощью которой вы поймете, как изготовить устройство самостоятельно. RGB-светодиод отличается от обычного, наличием 3-х разноцветных кристаллов внутри своего корпуса. Данное свойство мы будем использовать для того, чтобы каждый цвет сигнализировал нам об уровне напряжения.

Схема состоит из девяти резисторов, трех стабилитронов, трех биполярных транзисторов и одного 3-цветного светодиода. Обратите внимание, какие элементы рекомендуется выбирать для реализации схемы.

1. R1=1, R2=10, R3=10, R4=2.2, R5=10, R6=47, R7=2.2, R8=100, R9=100 (кОм).
2. VD1=10, VD2=8.2, VD3=5.6 (В).
3. VT – BC847C.
4. HL – LED RGB.

Результат такой системы следующий. Светодиод загорается:

• зеленым – напряжение 12-14 В;
• синим – напряжение ниже 11,5 В;
• красным – напряжение свыше 14,4 В.

Это происходит за счет правильно собранной схемы. С помощью потенциометра (R4) и стабилитрона (VD2) выставляется низший предел напряжения. Как только разность потенциалов между клеммами батареи становится меньше указанного значения – транзистор (VT2) закрывается, VT3 открывается, синий кристалл индуцирует. Если напряжение на клеммах находится в указанном диапазоне, то ток проходит через резисторы (R5,R9), стабилитрон (VD3), светодиод (HL), естественно, светит зеленым, транзистор (VT3) находится в закрытом состоянии, а второй (VT2) – в открытом. С помощью настройки переменного резистора (R2), превышение напряжения больше 14,4 В будет отображаться свечением светодиода красного цвета.

Устройства индикации со светодиодами

Индикатор напряжения на двухцветном светодиоде

Еще одна популярная схема индикации, это схема с использованием двухцветного светодиода для отображения степени заряда батареи или же сигнализации о включении или выключении лампы в другом помещении. Это может быть очень удобно, например, если выключатель света в подвале расположен до лестницы ведущей вниз (кстати, не забудьте прочитать интересную статью о том как сделать подсветку лестницы светодиодной лентой). До того как спуститься туда, вы зажигаете свет, и индикатор загорается красным, в выключенном состоянии вы видите зеленое свечение на клавише. В этом случае вам не придется заходить в темную комнату и уже там нащупывать выключатель. Когда вы покинули подвал, вы по цвету светодиода знаете, горит свет в подвале или нет. Одновременно с этим, вы контролируете исправность лампочки, потому что в случае ее перегорания, красным светодиод светиться не будет. Вот схема индикатора напряжения на двухцветном светодиоде.

В заключении можно сказать, что это лишь основные возможные схемы использования светодиодов для индикации напряжения. Все они несложные, и в своей реализации под силу даже дилетанту. В них не использовалось никаких дорогостоящих интегральных микросхем и тому подобное. Рекомендуем обзавестись таким устройством всем любителям и профессионалам электрикам, чтобы никогда не подвергать свое здоровье опасности, приступая к ремонтным работам, не проверив наличие напряжения.

Индикатор сети 220 вольт

Это самый простой и самый надежный индикатор сети который мне приходилось делать.

Раньше, чтобы вставить индикатор сети 220 в какой-либо прибор надо было мотать отдельную катушку на трансформатор или сооружать целую схему из диодов и конденсаторов, пока мне не попалась эта супер простая схема. На фото видно, что светодиод включён в розетку через резистор — краткость сестра таланта

Индикаторы сети часто используют для подсветки комнатных выключателей освещения в темное время суток. В качестве индикатора использовали неоновую лампу и резистор, эти лампы громоздки и к тому же мигают и иногда перегорают. Теперь вместо неоновых ламп можно использовать светодиод один или несколько. Я дома сделал подсветку выключателей с помощью четырёх светодиодов и одного резистора, все детали легко уместились по периметру крышки выключателя.

Схема устройства очень проста, полярность светодиода можно не учитывать. Постоянный резистор сопротивлением 100 кОм и мощностью не менее 0.5 Вт.

В своей схеме на фото я использовал резистор мощностью 2 Вт. потому, как он просто оказался под рукой. А вообще у меня есть целая гирлянда из 20 светодиодов и одного резистора 0.5 Вт. всё это работает от сети 220 в. и при этом резистор ни чуть не греется.

Как быть с пульсациями?

В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. То есть он будет мерцать с частой 50 Гц или 50 раз в секунду, причём размах пульсаций будет равен 100% (10 мс горит, 10 мс не горит и так далее). Это будет заметно глазу.

К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.п., неизбежно будет возникать стробоскопический эффект. В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя (диодного моста):

Обратите внимание, что по сравнению со схемой #2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток. И, соответственно, в четыре раза большую мощность рассеивания резисторов.

К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным.

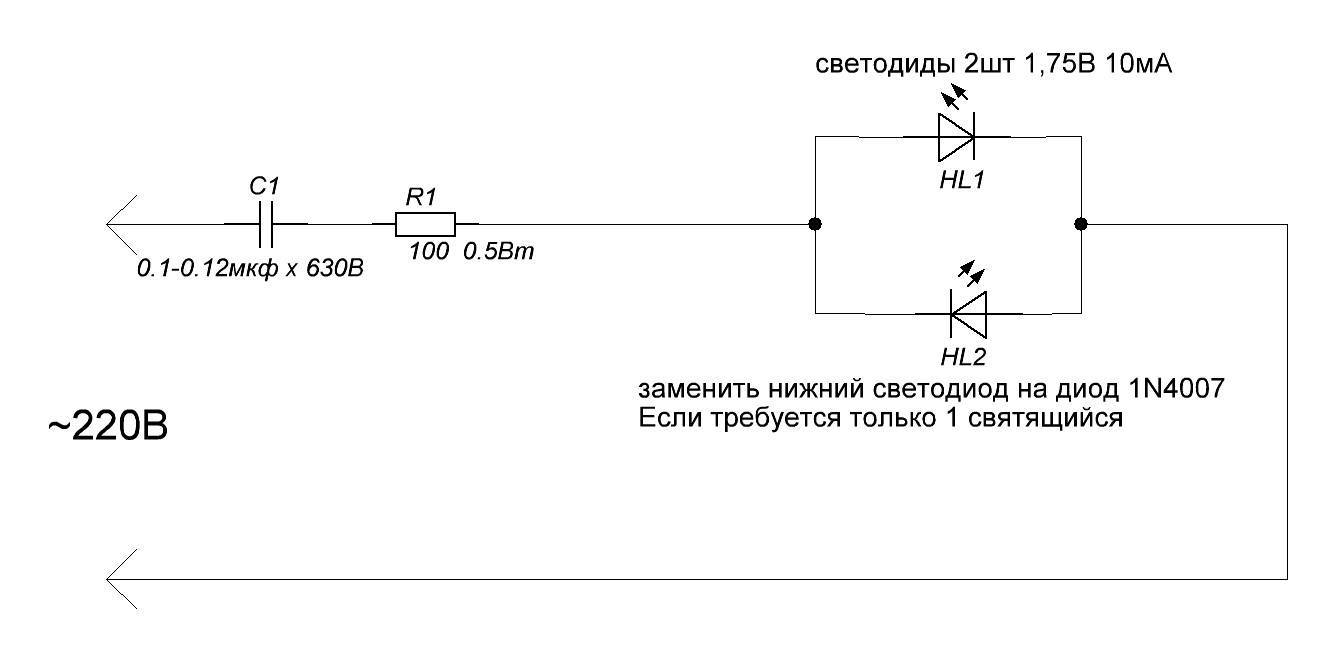

Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода (несколько вольт максимум), поэтому каждый из светодиодов будет надежно защищен от пробоя.

Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы (хотя я таких ни разу не видел).

Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна. Для них самое главное — это максимально заметная разница между включенным и выключенным состоянием (индикация вкл/выкл, воспроизведение/запись, заряд/разряд, норма/авария и т.п.)

А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.

Какие пульсации считаются допустимыми?

Все зависит от частоты: чем она ниже, тем заметнее пульсации. На частотах выше 300 Гц пульсации становятся совершенно невидимыми и вообще никак не нормируются, то есть даже 100%-ные считаются нормой.

Не смотря на то, что пульсации освещенности на частотах 60-80 Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.

Для предотвращения вышеперечисленных последствий, международный стандарт IEEE 1789-2015 рекомендует максимальный уровень пульсаций яркости для частоты 100 Гц — 8% (гарантированно безопасный уровень — 3%). Для частоты 50 Гц — это будут 1.25% и 0.5% соответственно. Но это для перфекционистов.

На самом деле, для того, чтобы пульсации яркости светодиода перестали хоть как-то досаждать, достаточно, чтобы они не превышали 15-20%. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Да и наш российский СНиП 23-05-95 допускает мерцание света в 20% (и только для особо кропотливых и ответственных работ требование повышено до 10%).

В соответствии с ГОСТ 33393-2015 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций (Кп).

Коэфф. пульсаций в общем рассчитывается по сложной формуле с применением интегральной функции, но для гармонических колебаний формула упрощается до следующей:

Кп = (Еmax — Emin) / (Emax + Emin) ⋅ 100%,

где Емах — максимальное значение освещенности (амплитудное), а Емин — минимальное.

Мы будем использовать эту формулу для расчета емкости сглаживающего конденсатора.

Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:

Как уменьшить пульсации?

Посмотрим, как включить светодиод в сеть 220 вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный (сглаживающий) конденсатор:

Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:

А во-вторых, сделать вид, что яркость светодиода (а, следовательно, и освещенность) имеет линейную зависимость от тока.

Давайте попробуем приблизительно рассчитать емкость конденсатора на конкретном примере.

Расчет емкости сглаживающего конденсатора

Допустим, мы хотим получить коэфф. пульсаций 2.5% при токе через светодиод 20 мА. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В. Частота сети, как обычно, 50 Гц.

Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:

Кп = (Umax — Umin) / (Umax + Umin) ⋅ 100%

Подставляем исходные данные и вычисляем Umin:

2.5% = (2В — Umin) / (2В + Umin) ⋅ 100% => Umin = 1.9В

Период колебаний напряжения в сети равен 0.02 с (1/50).

Таким образом, осциллограмма напряжения на конденсаторе (а значит и на нашем упрощенном светодиоде) будет выглядеть примерно вот так:

Вспоминаем тригонометрию и считаем время заряда конденсатора (для простоты не будем учитывать сопротивление балластного резистора):

tзар = arccos(Umin/Umax) / 2πf = arccos(1.9/2) / (2⋅3.1415⋅50) = 0.0010108 с

Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, т.к. у нас используется двухполупериодный выпрямитель:

tразр = Т — tзар = 0.02/2 — 0.0010108 = 0.008989 с

Осталось вычислить емкость:

C = ILED⋅ dt/dU = 0.02 ⋅ 0.008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ)

На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Хотя, если стоит задача получить пульсации в 10%, то нужно всего 440 мкФ.

Вариант №3 » альтернативная схема подключения светодиода к 220 с защитой от обратного напряжения.

Эта схема похожа не предидущую. Она также имеет защиту от чрезмерного напряжения обратной полуволны переменного напряжения. Если в первой схеме защитный диод стоял последовательно со светодиодом, то в данной схеме диод подключен параллельно, и имеет уже обратное включение относительно светодиоду. При одной полуволне переменного напряжения будет гореть индикаторный светодиод (на котором будет падение напряжения до рабочей величины светодиода), а при обратной полуволне диод будет находится в открытом состоянии и на нем также будет падение напряжения до величины (порядка 1 вольта) недостаточной для пробоя светодиода. Как и в предыдущей схеме недостатками будет значительный нагрев резистора и видимое мерцание светодиода, вдобавок эта схема будет больше потреблять электроэнергии из-за прямого включения диода.

Хотя вместо обычного диода можно поставить еще один светодиод.

Тогда в одну полуволну будет гореть один светодиод, ну а в обратную второй. Хотя в этом случае и будут светодиоды обезопасены от высокого обратного напряжения, но гореть каждый из них будет все равно с частотой 25 герц (будут оба мерцать).

Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды (имеются ввиду светодиоды видимого диапазона длин волн) получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения. Используются они в первую очередь как универсальные устройства индикации режимов работы или устройства аварийной индикации. Реже (обычно только в радиолюбительской практике) встречаются светодиодные автоматы световых эффектов и светодиодные информационные панели (табло). Для нормального функционирования любого светодиода достаточно обеспечить протекание через него в прямом направлении тока не превышающего максимально допустимый для применяемого прибора. Если величина этого тока не будет слишком низкой, светодиод будет светиться. Для управления состоянием светодиода необходимо обеспечить регулировку (коммутацию) в цепи протекания тока. Это можно сделать с помощью типовых последовательных или параллельных схем коммутации (на транзисторах, диодах и т.п.). Примеры таких схем приведены на рис. 3.7-1, 3.7-2. Рис. 3.7-1. Способы управления состоянием светодиода с помощью транзисторных ключей Рис. 3.7-2. Способы управления состоянием светодиода от цифровых микросхем ТТЛ Примером применения светодиодов в цепях сигнализации могут служить следующие две простые схемы индикаторов сетевого напряжения (рис. 3.7-3, 3.7-4). Схема на рис. 3.7-3 предназначена для индикации наличия в бытовой сети переменного напряжения. Ранее в подобных устройствах обычно использовались малогабаритные неоновые лампочки. Но светодиоды в этом отношении гораздо более практичны и технологичны. В данной схеме ток через светодиод проходит только во время одной полуволны входного переменного напряжения (во время второй полуволны светодиод шунтируется работающим в прямом направлении стабилитроном). Этого оказывается достаточно для нормального восприятия человеческим глазом света от светодиода как непрерывного излучения. Напряжение стабилизации стабилитрона выбирается несколько большим, чем прямое падение напряжения на используемом светодиоде. Емкость конденсатора \(C1\) зависит от требуемого прямого тока через светодиод. Рис. 3.7-3. Индикатор наличия сетевого напряжения На трех светодиодах выполнено устройство, информирующее об отклонениях сетевого напряжения от номинального значения (рис. 3.7-4). Здесь также свечение светодиодов происходит только во время одного полупериода входного напряжения. Коммутация светодиодов осуществляется через включенные последовательно с ними динисторы. Светодиод \(HL1\) горит всегда, когда сетевое напряжение присутствует, два пороговых устройства на динисторах и делителях напряжения на резисторах обеспечивают включение двух других светодиодов только при достижении входным напряжением установленного порога срабатывания. Если их отрегулировать так, чтобы при нормальном напряжении в сети горели светодиоды \(HL1\), \(HL2\), то при повышенном напряжении будет загораться и светодиод \(HL3\), а при понижении напряжения в сети будет гаснуть светодиод \(HL2\). Входной ограничитель напряжения на \(VD1\), \(VD2\) предотвращает выход устройства из строя при значительном превышении нормального значения напряжения в сети. Рис. 3.7-4. Индикатор уровня сетевого напряжения Схема на рис. 3.7-5 предназначена для сигнализации о перегорании предохранителя. Если предохранитель \(FU1\) цел, падение напряжения на нем очень мало, и светодиод не светится. При перегорании предохранителя напряжение питания через незначительное сопротивление нагрузки прикладывается к цепи индикатора, и светодиод загорается. Резистор \(R1\) выбирается из условия, что через светодиод будет протекать требуемый ток. Не все виды нагрузок могут подойти для данной схемы. Рис. 3.7-5. Светодиодный индикатор перегорания предохранителя Устройство индикации перегрузки стабилизатора напряжения представлено на рис. 3.7‑6. В нормальном режиме работы стабилизатора напряжение на базе транзистора \(VT1\) стабилизировано стабилитроном \(VD1\) и примерно на 1 В больше, чем на эмиттере, поэтому транзистор закрыт и горит сигнальный светодиод \(HL1\). При перегрузке стабилизатора выходное напряжение уменьшается, стабилитрон выходит из режима стабилизации и напряжение на базе \(VT1\) уменьшается. Поэтому транзистор открывается. Поскольку прямое напряжение на включенном светодиоде \(HL1\) больше, чем на \(HL2\) и транзисторе, в момент открывания транзистора светодиод \(HL1\) гаснет, а \( HL2\) — включается. Прямое напряжение на зеленом светодиоде \(HL1\) приблизительно на 0,5 В больше, чем на красном светодиоде \(HL2\), поэтому максимальное напряжение насыщения коллектор-эмиттер транзистора \(VT1\) должно быть меньше 0,5 В. Резистор R1 ограничивает ток через светодиоды, а резистор \(R2\) определяет ток через стабилитрон \(VD1\). Рис. 3.7-6. Индикатор состояния стабилизатора Схема простого пробника, позволяющего определять характер (постоянное или переменное) и полярность напряжения в диапазоне 3…30 В для постоянного и 2,1…21 В для действующего значения переменного напряжения приведена на рис. 3.7-7. Основу пробника составляет стабилизатор тока на двух полевых транзисторах, нагруженный на встречно-параллельно включенные светодиоды. Если на клемму \(XS1\) подается положительный потенциал, а на \(XS2\) — отрицательный, то загорается светодиод HL2, если наоборот — светодиод \(HL1\). Когда на входе переменное напряжение, зажигаются оба светодиода. Если ни один из светодиодов не горит, это означает, что входное напряжение менее 2 В. Потребляемый устройством ток не превышает 6 мА. Рис. 3.7-7. Простой пробник-индикатор характера и полярности напряжения На рис. 3.7-8 дана схема еще одного простого пробника со светодиодной индикацией. Он используется для проверки логического уровня в цифровых цепях, построенных на микросхемах ТТЛ. В исходном состоянии, когда к клемме \(XS1\) ничего не подключено, светодиод \(HL1\) светится слабо. Его режим задается установкой соответствующего напряжения смещения на базе транзистора \(VT1\). Если на вход будет подано напряжение низкого уровня, транзистор закроется, и светодиод погаснет. При наличии на входе напряжения высокого уровня транзистор открывается, яркость свечения светодиода становится максимальной (ток ограничен резистором \(R3\)). При проверке импульсных сигналов яркость HL1 возрастает, если в последовательности сигналов преобладает напряжение высокого уровня, и убывает, если преобладает напряжение низкого уровня. Питание пробника можно осуществлять как от источника питания проверяемого устройства, так и от отдельного источника питания. Рис. 3.7-8. Пробник-индикатор логического уровня ТТЛ Более совершенный пробник (рис. 3.7-9) содержит два светодиода и позволяет не только оценивать логические уровни, но и проверять наличие импульсов, оценивать их скважность и определять промежуточное состояние между напряжениями высокого и низкого уровней. Пробник состоит из усилителя на транзисторе \(VT1\), повышающего его входное сопротивление, и двух ключей на транзисторах \(VT2\), \(VT3\). Первый ключ управляет светодиодом \(HL1\), имеющим зеленый цвет свечения, второй — светодиодом \(HL2\), имеющим красный цвет свечения. При входном напряжении 0,4…2,4 В (промежуточное состояние) транзистор \(VT2\) открыт, светодиод \(HL1\) выключен. В то же время закрыт и транзистор \(VT3\), поскольку падение напряжения на резисторе \(R3\) недостаточно для полного открывания диода \(VD1\) и создания требуемого смещения на базе транзистора. Поэтому \(HL2\) тоже не светится. Когда входное напряжение становится меньше 0,4 В, транзистор \(VT2\) закрывается, загорается светодиод \(HL1\), индицируя наличие логического нуля. При напряжении на входе более 2,4 В открывается транзистор \(VT3\), включается светодиод \(HL2\), индицируя наличие логической единицы. Если на вход пробника подано импульсное напряжение, скважность импульсов можно оценить по яркости свечения того или иного светодиода. Рис. 3.7-9. Улучшенный вариант пробника-индикатора логического уровня ТТЛ Еще один вариант пробника представлен на рис. 3.7-10. Если клемма \(XS1\) никуда не подсоединена, все транзисторы закрыты, светодиоды \(HL1\) и \(HL2\) не работают. На эмиттер транзистора \(VT2\) с делителя \(R2-R4\) поступает напряжение около 1,8 В, на базу \(VT1\) — около 1,2 В. Если на вход пробника подать напряжение выше 2,5 В, напряжение смещения база-эмиттер транзистора \(VT2\) превысит 0,7 В, он откроется и своим коллекторным током откроет транзистор \(VT3\). Светодиод \(HL1\) включится, индицируя состояние логической единицы. Ток коллектора \(VT2\), примерно равный току его эмиттера, ограничивается резисторами \(R3\) и \(R4\). При превышении напряжением на входе уровня 4,6 В (что возможно при проверке выходов схем с открытым коллектором) транзистор \(VT2\) входит в режим насыщения, и если не ограничить ток базы \(VT2\) резистором \(R1\), транзистор \(VT3\) закроется и светодиод \(HL1\) выключится. При уменьшении напряжения на входе ниже 0,5 В открывается транзистор \(VT1\), его коллекторный ток открывает транзистор \(VT4\), включается \(HL2\), индицируя состояние логического нуля. С помощью резистора \(R6\) регулируется яркость свечения светодиодов. Подбором резисторов \(R2\) и \(R4\) можно установить необходимые пороги включения светодиодов. Рис. 3.7-10. Пробник-индикатор логического уровня на четырех транзисторах Для индикации точной настройки в радиоприемниках часто применяются простые устройства, содержащие один, а иногда и несколько, светодиодов разного цвета свечения. Схема экономичного светодиодного индикатор настройки для приемника с питанием от батареек приведена на рис. 3.7-11. Ток потребления устройства не превышает 0,6 мА в отсутствие сигнала, а при точной настройке составляет 1 мА. Высокая экономичность достигается за счет питания светодиода импульсным напряжением (т.е. светодиод не светится непрерывно, а часто мигает, однако из-за инерционности зрения такое мерцание не заметно на глаз). Генератор импульсов выполнен на однопереходном транзисторе \(VT3\). Генератор вырабатывает импульсы длительностью около 20 мс, следующие с частотой 15 Гц. Эти импульсы управляют работой ключа на транзисторе \(DA1.2\) (один из транзисторов микросборки \(DA1\)). Однако в отсутствие сигнала светодиод не включается, так как при этом сопротивление участка эмиттер-коллектор транзистора \(VT2\) велико. При точной настройке транзистор \(VT1\), а за ним и \(DA1.1\) и \(VT2\) откроются настолько, что в моменты, когда открыт транзистор \(DA1.2\), будет загораться светодиод \(HL1\). Чтобы уменьшить потребляемый ток, эмиттерная цепь транзистора \(DA1.1\) подключена к коллектору транзистора \(DA1.2\), благодаря чему последние два каскада (\(DA1.2\), \(VT2\)) также работают в ключевом режиме. При необходимости подбором резистора \(R4\) можно добиться слабого начального свечения светодиода \(HL1\). В этом случае он выполняет и функцию индикатора включения приемника. Рис. 3.7-11. Экономичный светодиодный индикатор настройки Экономичные светодиодные индикаторы могут понадобиться не только в радиоприемниках с батарейным питанием, но и во множестве других носимых устройств. На рис. 3.7‑12, 3.7‑13, 3.7‑14 приведено несколько схем таких индикаторов. Все они работают по уже описанному импульсному принципу и по сути представляют собой экономичные генераторы импульсов, нагруженные на светодиод. Частота генерации в таких схемах выбирается достаточно низкой, фактически на границе зрительного восприятия, когда мигания светодиода начинают отчетливо восприниматься человеческим глазом. Рис. 3.7-12. Экономичный светодиодный индикатор на однопереходном транзисторе Рис. 3.7-13. Экономичный светодиодный индикатор на однопереходном и биполярном транзисторах Рис. 3.7-14. Экономичный светодиодный индикатор на двух биполярных транзисторах В УКВ ЧМ приемниках для индикации настройки можно применять три светодиода. Для управления таким индикатором используется сигнал с выхода ЧМ детектора, в котором постоянная составляющая положительна при незначительной расстройке в одну сторону от частоты станции и отрицательна при незначительной расстройке в другую сторону. На рис. 3.7-15 приведена схема простого индикатора настройки, работающего по описанному принципу. Если напряжение на входе индикатора близко к нулю, то все транзисторы закрыты и светодиоды \(HL1\) и \(HL2\) не излучают, а через \(HL3\) при этом протекает ток, определяемый напряжением питания и сопротивлением резисторов \(R4\) и \(R5\). При указанных на схеме номиналах он примерно равен 20 мА. Как только на входе индикатора появляется напряжение, превышающее 0,5 В, транзистор \(VT1\) открывается и включается светодиод \(HL1\). Одновременно открывается транзистор \(VT3\), он шунтирует светодиод \(HL3\), и тот гаснет. Если напряжение на входе отрицательное, но по абсолютному значению больше 0,5 В, то включается светодиод \(HL2\), а \(HL3\) выключается. Рис. 3.7-15. Индикатор настройки для УКВ-ЧМ приемника на трех светодиодах Схема еще одного варианта простого индикатора точной настройки для УКВ ЧМ приемника представлена на рис. 3.7-16. Рис. 3.7-16. Индикатор настройки для УКВ ЧМ приемника (вариант 2) В магнитофонах, низкочастотных усилителях, эквалайзерах и т.п. находят применение светодиодные индикаторы уровня сигнала. Число индицируемых такими индикаторами уровней может варьироваться от одного-двух (т.е. контроль типа “сигнал есть – сигнала нет”) до нескольких десятков. Схема двухуровнего двухканального индикатора уровня сигнала приведена на рис. 3.7‑17. Каждая из ячеек \(A1\), \(A2\) выполнена на двух транзисторах разной структуры. При отсутствии сигнала на входе оба транзистора ячеек закрыты, поэтому светодиоды \(HL1\), \(HL2\) не горят. В таком состоянии устройство находится до тех пор, пока амплитуда положительной полуволны контролируемого сигнала не превысит примерно на 0,6 В постоянное напряжение на эмиттере транзистора \(VT1\) в ячейке \(A1\), заданное делителем \(R2\), \(R3\). Как только это произойдет, транзистор \(VT1\) начнет открываться, в цепи коллектора появится ток, а поскольку он в то же время является и током эмиттерного перехода транзистора \(VT2\), транзистор \(VT2\) тоже начнет открываться. Возрастающее падение напряжения на резисторе \(R6\) и светодиоде \(HL1\) приведет к увеличению тока базы транзистора \(VT1\), и он откроется еще больше. В результате очень скоро оба транзистора окажутся полностью открыты и светодиод \(HL1\) включится. При дальнейшем росте амплитуды входного сигнала аналогичный процесс протекает в ячейке \(A2\), после чего загорается светодиод \(HL2\). С уменьшением уровня сигнала ниже установленных порогов срабатывания ячейки возвращаются в исходное состояние, светодиоды гаснут (сначала \(HL2\), затем \(HL1\)). Гистерезис не превышает 0,1 В. При указанных в схеме значениях сопротивлений, ячейка \(A1\) срабатывает при амплитуде входного сигнала примерно 1,4 В, ячейка \(A2\) — 2 В. Рис. 3.7-17. Двухканальный индикатор уровня сигнала Многоканальный индикатор уровня на логических элементах представлен на рис. 3.7‑18. Такой индикатор можно применять, например, в усилителе НЧ (организовав из ряда светодиодов индикатора световую шкалу). Диапазон входного напряжения этого устройства может колебаться от 0,3 до 20 В. Для управления каждым светодиодом используется \(RS\)-триггер, собранный на элементах 2И‑НЕ. Пороги срабатывания этих триггеров задаются резисторами \(R2\), \(R4-R16\). На линию “сброс” периодически должен подаваться импульс гашения светодиодов (разумным будет подавать такой импульс с периодичностью 0,2…0,5 с). Рис. 3.7-18. Многоканальный индикатор уровня НЧ сигнала на \(RS\)-триггерах Приведенные выше схемы индикаторов уровня обеспечивали резкое срабатывание каждого канала индикации (т.е. светодиод в них либо светится с заданным режимом яркости, либо погашен). В шкальных индикаторах (линия последовательно срабатывающих светодиодов) такой режим работы совсем не обязателен. Поэтому для этих устройств могут использоваться более простые схемы, в которых управление светодиодами осуществляется не отдельно по каждому каналу, а совместно. Последовательное включение ряда светодиодов при увеличении уровня входного сигнала достигается за счет последовательного включения делителей напряжения (на резисторах или других элементах). В таких схемах происходит постепенное увеличение яркости свечения светодиодов при нарастании уровня входного сигнала. При этом для каждого светодиода устанавливается свой токовый режим, такой, что свечение указанного светодиода визуально наблюдается только при достижении входным сигналом соответствующего уровня (при дальнейшем увеличении уровня входного сигнала светодиод горит все более ярко, но до определенного предела). Простейший вариант индикатора, работающего по описанному принципу приведен на рис. 3.7-19. Рис. 3.7-19. Простой индикатор уровня сигнала НЧ При необходимости увеличения количества уровней индикации и повышения линейности индикатора схема включения светодиодов должна быть несколько изменена. Подойдет, например, индикатор по схеме рис. 3.7-20. В нем, кроме прочего, имеется и достаточно чувствительный входной усилитель, обеспечивающий работу как от источника постоянного напряжения, так и от сигнала звуковой частоты (при этом индикатор управляется только положительными полуволнами входного переменного напряжения). Рис. 3.7-20. Линейный индикатор уровня со светодиодной шкалой

Индикатор напряжения на светодиодах своими руками

Светодиоды отлично зарекомендовали себя в роли различных индикаторов. В качестве примера, можно привести промышленно выпускаемый индикатор напряжения «Контакт-55ЭМ». Среди аналогичных приборов, которые можно легко сделать своими руками, авторы обычно ограничиваются узким диапазоном возможного измеряемого напряжения с целью упрощения схемы, поэтому готовые изделия имеют узкое практическое применение.

Ниже приведенная универсальная схема светодиодной контрольки, которая будет работать как, например, с постоянной автомобильной сетью 12 В, так и с переменной бытовой 220 В.

Схема

Предлагаемая конструкция светодиодного индикатора напряжения, так называемой контрольки, собрана на одном светодиоде. Прибор способен сигнализировать о напряжении от 4,5 до 600 В с током потребления от измеряемой сети не более 1 мА. Простота и универсальность схемотехнического решения достигнута, благодаря включению MOSFET транзистора по схеме стабилизатора тока. Работает устройство без батареек.

Назначение элементов и принцип работы

Как видно из рисунка, схема индикатора собрана всего на семи элементах. «Сердцем» устройства является полевой транзистор VT2, включенный как стабилизатор тока и способный выдерживать напряжение до 600 В на переходе сток-исток. В свою очередь на транзисторе VT1 собрана цепь обратной связи стабилизатора, направленная на поддержание тока заданной величины.

Светодиодная контролька работает следующим образом. При касании измерительными щупами контактов под напряжением, в схеме начинает протекать ток, величина которого зависит от напряжения перехода база-эмиттер VT1 (UБЭ) и от сопротивления резистора R2. Так как значение U_БЭ открытого транзистора является константой, то ток стабилизации можно определить по формуле: I_СТ = U_БЭ/R2. Как правило, U_БЭ маломощных транзисторов находится в пределе 0,5-0,6 В. Подставляя в формулу R2 номиналом 560 Ом, получаем ток стабилизации равный примерно 1 мА. Как показывают практические испытания, этого достаточно, чтобы слаботочный светодиод засветился.

Мегаомный резистор R1 служит нагрузкой для VT1, а конденсатор С1 дополнительно защищает светодиод от возможных негативных бросков тока. При проверке переменного напряжения диод VD1 служит выпрямителем, а при замере постоянного – служит защитой от переполюсовки.

Рабочий диапазон устройства определяется техническими характеристиками полевого  транзистора. Минимальный порог срабатывания индикатора зависит от напряжения затвор-исток, которое может быть от 2 до 4 вольт. Это означает, что прибор просигнализирует о наличии разницы потенциалов, величиною более 4 вольт. Максимум измеряемого напряжения ограничен параметром U_СИ = 600 В.

Нюансы в работе индикатора напряжения

Наличие в схеме светодиодного индикатора диода VD1 позволяет определять полярность напряжения в цепях постоянного тока. Если коснуться щупом, припаянным к аноду VD1, плюсового провода, а щупом, припаянным к эмиттеру VT1, минусового провода, то светодиод засветится. Если щупы поменять местами, светодиодный индикатор ничего не покажет.

При проверке напряжения в цепях переменного тока соблюдение полярности не требуется. Светодиод засветится в обоих случаях, но с меньшей яркостью, так как отрицательную часть полуволны не пропустит диод.

Детали сборки

В качестве полевого транзистора используется Power MOSFET IRFBC40 с U_СИ = 600 В, U_ЗИ = 2–4 В. Он является самым дорогим элементом схемы с ценником чуть более 1 доллара. Биполярный транзистор – это всем известный КТ315Б, который можно заменить на КТ3102 с любым буквенным индексом. Диод подойдет любой с обратным напряжением более 600 В, например, 1N4005-1N4007. Конденсатор должен быть неполярным ёмкостью 0,1 мкФ.

Выбор светодиода имеет важное значение. От его способности светиться на малых токах зависит правильность работы индикатора в целом. Поэтому рекомендуется применять к установке сверхъяркий светодиод в прозрачном корпусе 3-5 мм красного свечения.

Не стоит забывать об электрической прочности резисторов, на которых во время замера может появляться потенциал в несколько сотен вольт. Предельное рабочее напряжение непроволочных резисторов может колебаться от 100 до 1000 В и во многом зависит от длины самого элемента. Поэтому миниатюрные планарные компоненты придётся оставить для других целей, а здесь лучше применить сопротивление типа МЛТ-0,25. Для повышения надежности во время монтажа R1 и R2 делают составными, заменяя каждый из них двумя последовательно включенными элементами.

Печатная плата

Один из возможных вариантов печатной платы контрольки со светодиодом приведен на рисунке.

Плата в файле Sprint Layout 6.0: plata-indikatora.lay6

Плата выполнена из одностороннего текстолита с использованием деталей в DIP-корпусах. Светодиод для удобства размещают в торце платы. Широкие контактные площадки нужны для надёжного контакта деталей. Имея удлиненную форму размером 12 на 60 мм, готовая сборка легко помещается в корпусе из-под толстого фломастера или маркера. С одного торца располагают светодиод, а с другого выводят два измерительных провода со щупами на концах. Отверстия для проводов обозначены надписью (Control).

Уверен, что данный индикатор напряжения станет верным помощником как мастеру-электрику, так и рядовому хозяину в своём доме.

Индикаторы напряжения

Универсальный светодиодный индикатор напряжения для линий 0,4-35кВ

Светодиодный индикатор напряжения предназначен для обеспечения световой сигнализации о наличии напряжения в 3-фазных линиях с заземленной нейтралью или наличия опасных напряжений относительно земли в 3-фазных линиях с изолированной нейтралью. Не требует отдельного питания. Индикатор устанавливается стационарно, полностью автономен и не требует обслуживания.

Индикатор подключается непосредственно к контролируемой линии тремя резистивными балластами малой мощности, обеспечивающими необходимые напряжения изоляции (0,4;6;10..35кВ) и отбираемый ток величиной 0.1мА.

Выпускается в стандартном корпусе для монтажа на DIN рейку. Рабочая частота — 25…5000Гц. Малый ток балласта (0.1мА) обеспечивает не только полную безопасность при работе с индикатором, включая даже его замену без обесточивания и отключения балластов от контролируемой сети, но и практически незаметен для человека, т.к. осязаемый ток при случайном прикосновении к оголенному проводу линии 50Гц составляет 0.5-1.5мА, а опасным считается ток только свыше 10мА. Это позволяет монтировать индикатор не только в изолированном персональном боксе, но и в обычных боксах низкого напряжения вместе с автоматикой.

Индикатор позволяет организовать визуальный контроль за наличием опасных напряжений, что важно для обеспечения безопасности персонала, в т.ч. при обесточивании цепей воздушными размыкателями на ВЛ при обслуживании отдельно стоящих трансформаторов и КТП. Иногда не всегда отчетливо видно фактическое состояние контактов размыкателя, но яркие мигающие светодиоды предупреждают персонал о наличии высокого напряжения на каждой фазе. При правильном размыкании воздушного размыкателя, светодиоды гаснут, что говорит об обесточивании цепи. Мигание одного или нескольких светодиодов свидетельствует о том, что обесточивание не произошло по какой-то причине и безопасная работа невозможна. Яркость светодиодов достаточна для определения опасного напряжения даже в солнечную погоду, что недостижимо для индикаторов на неоновых индикаторах. Индикатору не страшны даже 10-ти кратные перенапряжения на линии, что важно при использовании на ВЛ большой протяженности.

Малые габариты (всего 2DIN) и отсутствие необходимости подводить внешнее питание позволяют закрепить индикатор в небольшом отдельно стоящем герметизированном боксе в удобном для контроля месте, например, рядом с рукояткой размыкателя или непосредственно на обесточиваемом объекте, включая РУНН.

Индикатор содержит встроенные трансформаторные преобразователи ток/напряжение, обеспечивающие устойчивую работу индикации при входных токах от 0,01мА до 0,4мА. Номинальный входной ток индикатора составляет 0.1мА, что позволяет использовать высокоомные резистивные балласты с малой мощностью. Для примера — это 2.2 МОм с рассеиваемой мощностью всего 22мВт на линию 0,4кВ или 35Мом с рассеиваемой мощностью 0,35Вт на линию 6кВ… Нужное сопротивление и рабочее напряжение балласта набираются последовательным соединением резисторов, которые помещаются в герметичный корпус. Балласт имеет гибкие вывода для подключения соответственно к контролируемой линии и индикатору. Балласт обеспечивает требуемую длину путей утечки по ГОСТ 9920-89. Вес балласта незначителен (всего 350гр для линии 10кВ) и имеет легкосъемное крепление на плоские шины при установке в РУ. Потребляемая мощность индикатора ничтожно мала и соизмерима с обычными утечками по изоляторам.

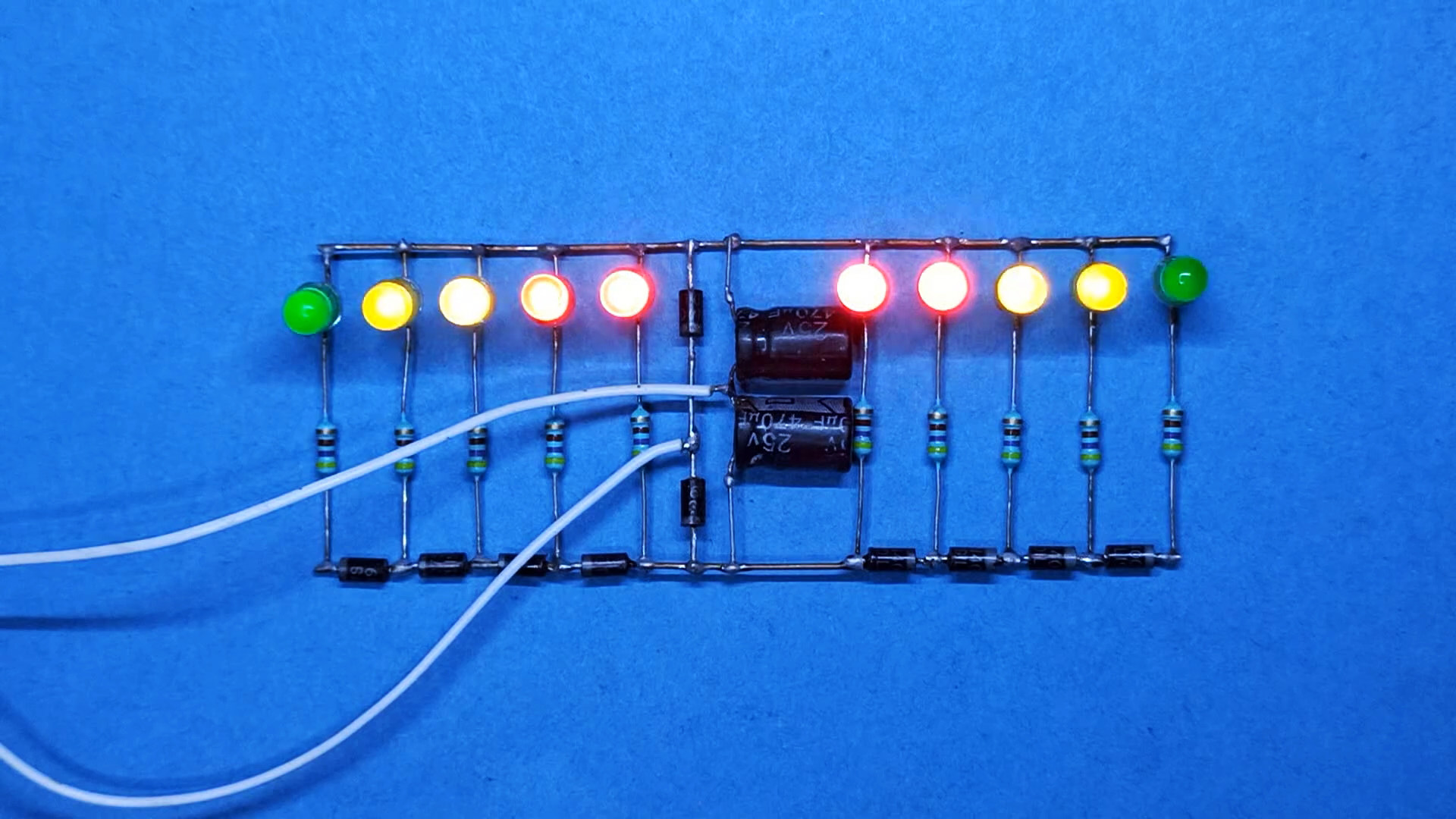

Схема светодиодного индикатора уровня напряжения » Паятель.Ру

Индикатор предназначен для линейной световой (длина световой линии) индикации уровня постоянного напряжения, поступающего на его вход. Это может быть напряжение от детектора выходного сигнала УЗЧ или от другого источника. Диапазон индикации 0,3…3,5V, в восемь градаций, с шагом в 3 дб. Фактически от нуля до 21 дб. Индикатор выполнен на двух микросхемах LM324, каждая из которых содержит по четыре операционных усилителя.

Все операционные усилители включены компараторами, они срабатывают при достижении напряжения на инверсном входе уровня фиксированного напряжения на прямом входе. Измеряемое напряжение поступает на соединенные вместе инверсные входы всех восьми ОУ.

Опорные напряжения на прямых входах задаются при помощи делителя напряжения на резисторах R2-R10. Сопротивления резисторов подобраны таким образом, чтобы пороги переключения компараторов были, примерно, с шагом в 3 дб.

Когда входное напряжение ниже 0,3 В все компараторы закрыты и все светодиоды погашены. При достижении входным напряжением уровня более 0,3 В открывается компаратор А2.4 и зажигается светодиод VD8. Как только напряжение превысит 0,4 В зажжется VD7 (будут гореть уже два), далее, при входном напряжении более 0,6 В загорится VD6, при входном напряжении более 0,8 В — VD5, при входном напряжении более 1,2 В зажжется VD4, при входном напряжении более 1,8В — VD3, более 2,4 В — VD2, более 3,4 В — VD1.

Таким образом, при увеличении входного напряжения линейка горящих светодиодов удлиняется, а при уменьшении входного напряжения она будет укорачиваться, очень похоже на работу жидкостного термометра.

Питается индикатор напряжением 8 В, но это напряжение может быть и другим, правда при другом напряжении питания пороги переключения компараторов тоже изменятся и придется подбирать резистор R2 чтобы восстановить диапазон измеряемых напряжений.

Вообще, подбором сопротивления R2 можно установить и другой диапазон измеряемых напряжений, важно только чтобы величина входного измеряемого напряжения была не выше напряжения питания индикатора, либо на входе нужно устроить резистивный делитель.

Индикатор смонтирован на одной малогабаритной печатной плате из стеклотекстолита с односторонним расположением фольги. Плату этого индикатора можно легко установить на фальшпанели, практически, любого электронного устройства. Дорожки на плате нарисованы автомобильной нитроэмалью, а в качестве пишущего инструмента используется остро заточенная спичка. После травления краска смывается растворителем №646.

Если предлагаемый закон индикации (через 3 дб) и диапазон измеряемых напряжений устраивает, то никакого налаживания не требуется, в противном случае нужно подобрать другие номиналы R2-R10, и при необходимости измерять высокие напряжения, дополнить схему входным делителем.

Светодиоды могут быть любого типа, важно чтобы они работали в видимом спектре излучения. Предпочтительнее красные, — они всегда горят значительно ярче желтых и зеленых.

Устройства индикации со светодиодами — Club155.ru

Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды (имеются ввиду светодиоды видимого диапазона длин волн) получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения. Используются они в первую очередь как универсальные устройства индикации режимов работы или устройства аварийной индикации. Реже (обычно только в радиолюбительской практике) встречаются светодиодные автоматы световых эффектов и светодиодные информационные панели (табло). Для нормального функционирования любого светодиода достаточно обеспечить протекание через него в прямом направлении тока не превышающего максимально допустимый для применяемого прибора. Если величина этого тока не будет слишком низкой, светодиод будет светиться. Для управления состоянием светодиода необходимо обеспечить регулировку (коммутацию) в цепи протекания тока. Это можно сделать с помощью типовых последовательных или параллельных схем коммутации (на транзисторах, диодах и т.п.). Примеры таких схем приведены на рис. 3.7-1, 3.7-2.   Рис. 3.7-1. Способы управления состоянием светодиода с помощью транзисторных ключей   Рис. 3.7-2. Способы управления состоянием светодиода от цифровых микросхем ТТЛ   Примером применения светодиодов в цепях сигнализации могут служить следующие две простые схемы индикаторов сетевого напряжения (рис. 3.7-3, 3.7-4). Схема на рис. 3.7-3 предназначена для индикации наличия в бытовой сети переменного напряжения. Ранее в подобных устройствах обычно использовались малогабаритные неоновые лампочки. Но светодиоды в этом отношении гораздо более практичны и технологичны. В данной схеме ток через светодиод проходит только во время одной полуволны входного переменного напряжения (во время второй полуволны светодиод шунтируется работающим в прямом направлении стабилитроном). Этого оказывается достаточно для нормального восприятия человеческим глазом света от светодиода как непрерывного излучения. Напряжение стабилизации стабилитрона выбирается несколько большим, чем прямое падение напряжения на используемом светодиоде. Емкость конденсатора \(C1\) зависит от требуемого прямого тока через светодиод.   Рис. 3.7-3. Индикатор наличия сетевого напряжения   На трех светодиодах выполнено устройство, информирующее об отклонениях сетевого напряжения от номинального значения (рис. 3.7-4). Здесь также свечение светодиодов происходит только во время одного полупериода входного напряжения. Коммутация светодиодов осуществляется через включенные последовательно с ними динисторы. Светодиод \(HL1\) горит всегда, когда сетевое напряжение присутствует, два пороговых устройства на динисторах и делителях напряжения на резисторах обеспечивают включение двух других светодиодов только при достижении входным напряжением установленного порога срабатывания. Если их отрегулировать так, чтобы при нормальном напряжении в сети горели светодиоды \(HL1\), \(HL2\), то при повышенном напряжении будет загораться и светодиод \(HL3\), а при понижении напряжения в сети будет гаснуть светодиод \(HL2\). Входной ограничитель напряжения на \(VD1\), \(VD2\) предотвращает выход устройства из строя при значительном превышении нормального значения напряжения в сети.   Рис. 3.7-4. Индикатор уровня сетевого напряжения   Схема на рис. 3.7-5 предназначена для сигнализации о перегорании предохранителя. Если предохранитель \(FU1\) цел, падение напряжения на нем очень мало, и светодиод не светится. При перегорании предохранителя напряжение питания через незначительное сопротивление нагрузки прикладывается к цепи индикатора, и светодиод загорается. Резистор \(R1\) выбирается из условия, что через светодиод будет протекать требуемый ток. Не все виды нагрузок могут подойти для данной схемы.   Рис. 3.7-5. Светодиодный индикатор перегорания предохранителя   Устройство индикации перегрузки стабилизатора напряжения представлено на рис. 3.7‑6. В нормальном режиме работы стабилизатора напряжение на базе транзистора \(VT1\) стабилизировано стабилитроном \(VD1\) и примерно на 1 В больше, чем на эмиттере, поэтому транзистор закрыт и горит сигнальный светодиод \(HL1\). При перегрузке стабилизатора выходное напряжение уменьшается, стабилитрон выходит из режима стабилизации и напряжение на базе \(VT1\) уменьшается. Поэтому транзистор открывается. Поскольку прямое напряжение на включенном светодиоде \(HL1\) больше, чем на \(HL2\) и транзисторе, в момент открывания транзистора светодиод \(HL1\) гаснет, а \( HL2\) — включается. Прямое напряжение на зеленом светодиоде \(HL1\) приблизительно на 0,5 В больше, чем на красном светодиоде \(HL2\), поэтому максимальное напряжение насыщения коллектор-эмиттер транзистора \(VT1\) должно быть меньше 0,5 В. Резистор R1 ограничивает ток через светодиоды, а резистор \(R2\) определяет ток через стабилитрон \(VD1\).   Рис. 3.7-6. Индикатор состояния стабилизатора   Схема простого пробника, позволяющего определять характер (постоянное или переменное) и полярность напряжения в диапазоне 3…30 В для постоянного и 2,1…21 В для действующего значения переменного напряжения приведена на рис. 3.7-7. Основу пробника составляет стабилизатор тока на двух полевых транзисторах, нагруженный на встречно-параллельно включенные светодиоды. Если на клемму \(XS1\) подается положительный потенциал, а на \(XS2\) — отрицательный, то загорается светодиод HL2, если наоборот — светодиод \(HL1\). Когда на входе переменное напряжение, зажигаются оба светодиода. Если ни один из светодиодов не горит, это означает, что входное напряжение менее 2 В. Потребляемый устройством ток не превышает 6 мА.   Рис. 3.7-7. Простой пробник-индикатор характера и полярности напряжения   На рис. 3.7-8 дана схема еще одного простого пробника со светодиодной индикацией. Он используется для проверки логического уровня в цифровых цепях, построенных на микросхемах ТТЛ. В исходном состоянии, когда к клемме \(XS1\) ничего не подключено, светодиод \(HL1\) светится слабо. Его режим задается установкой соответствующего напряжения смещения на базе транзистора \(VT1\). Если на вход будет подано напряжение низкого уровня, транзистор закроется, и светодиод погаснет. При наличии на входе напряжения высокого уровня транзистор открывается, яркость свечения светодиода становится максимальной (ток ограничен резистором \(R3\)). При проверке импульсных сигналов яркость HL1 возрастает, если в последовательности сигналов преобладает напряжение высокого уровня, и убывает, если преобладает напряжение низкого уровня. Питание пробника можно осуществлять как от источника питания проверяемого устройства, так и от отдельного источника питания.   Рис. 3.7-8. Пробник-индикатор логического уровня ТТЛ   Более совершенный пробник (рис. 3.7-9) содержит два светодиода и позволяет не только оценивать логические уровни, но и проверять наличие импульсов, оценивать их скважность и определять промежуточное состояние между напряжениями высокого и низкого уровней. Пробник состоит из усилителя на транзисторе \(VT1\), повышающего его входное сопротивление, и двух ключей на транзисторах \(VT2\), \(VT3\). Первый ключ управляет светодиодом \(HL1\), имеющим зеленый цвет свечения, второй — светодиодом \(HL2\), имеющим красный цвет свечения. При входном напряжении 0,4…2,4 В (промежуточное состояние) транзистор \(VT2\) открыт, светодиод \(HL1\) выключен. В то же время закрыт и транзистор \(VT3\), поскольку падение напряжения на резисторе \(R3\) недостаточно для полного открывания диода \(VD1\) и создания требуемого смещения на базе транзистора. Поэтому \(HL2\) тоже не светится. Когда входное напряжение становится меньше 0,4 В, транзистор \(VT2\) закрывается, загорается светодиод \(HL1\), индицируя наличие логического нуля. При напряжении на входе более 2,4 В открывается транзистор \(VT3\), включается светодиод \(HL2\), индицируя наличие логической единицы. Если на вход пробника подано импульсное напряжение, скважность импульсов можно оценить по яркости свечения того или иного светодиода.   Рис. 3.7-9. Улучшенный вариант пробника-индикатора логического уровня ТТЛ   Еще один вариант пробника представлен на рис. 3.7-10. Если клемма \(XS1\) никуда не подсоединена, все транзисторы закрыты, светодиоды \(HL1\) и \(HL2\) не работают. На эмиттер транзистора \(VT2\) с делителя \(R2-R4\) поступает напряжение около 1,8 В, на базу \(VT1\) — около 1,2 В. Если на вход пробника подать напряжение выше 2,5 В, напряжение смещения база-эмиттер транзистора \(VT2\) превысит 0,7 В, он откроется и своим коллекторным током откроет транзистор \(VT3\). Светодиод \(HL1\) включится, индицируя состояние логической единицы. Ток коллектора \(VT2\), примерно равный току его эмиттера, ограничивается резисторами \(R3\) и \(R4\). При превышении напряжением на входе уровня 4,6 В (что возможно при проверке выходов схем с открытым коллектором) транзистор \(VT2\) входит в режим насыщения, и если не ограничить ток базы \(VT2\) резистором \(R1\), транзистор \(VT3\) закроется и светодиод \(HL1\) выключится. При уменьшении напряжения на входе ниже 0,5 В открывается транзистор \(VT1\), его коллекторный ток открывает транзистор \(VT4\), включается \(HL2\), индицируя состояние логического нуля. С помощью резистора \(R6\) регулируется яркость свечения светодиодов. Подбором резисторов \(R2\) и \(R4\) можно установить необходимые пороги включения светодиодов.   Рис. 3.7-10. Пробник-индикатор логического уровня на четырех транзисторах   Для индикации точной настройки в радиоприемниках часто применяются простые устройства, содержащие один, а иногда и несколько, светодиодов разного цвета свечения. Схема экономичного светодиодного индикатор настройки для приемника с питанием от батареек приведена на рис. 3.7-11. Ток потребления устройства не превышает 0,6 мА в отсутствие сигнала, а при точной настройке составляет 1 мА. Высокая экономичность достигается за счет питания светодиода импульсным напряжением (т.е. светодиод не светится непрерывно, а часто мигает, однако из-за инерционности зрения такое мерцание не заметно на глаз). Генератор импульсов выполнен на однопереходном транзисторе \(VT3\). Генератор вырабатывает импульсы длительностью около 20 мс, следующие с частотой 15 Гц. Эти импульсы управляют работой ключа на транзисторе \(DA1.2\) (один из транзисторов микросборки \(DA1\)). Однако в отсутствие сигнала светодиод не включается, так как при этом сопротивление участка эмиттер-коллектор транзистора \(VT2\) велико. При точной настройке транзистор \(VT1\), а за ним и \(DA1.1\) и \(VT2\) откроются настолько, что в моменты, когда открыт транзистор \(DA1.2\), будет загораться светодиод \(HL1\). Чтобы уменьшить потребляемый ток, эмиттерная цепь транзистора \(DA1.1\) подключена к коллектору транзистора \(DA1.2\), благодаря чему последние два каскада (\(DA1.2\), \(VT2\)) также работают в ключевом режиме. При необходимости подбором резистора \(R4\) можно добиться слабого начального свечения светодиода \(HL1\). В этом случае он выполняет и функцию индикатора включения приемника.   Рис. 3.7-11. Экономичный светодиодный индикатор настройки   Экономичные светодиодные индикаторы могут понадобиться не только в радиоприемниках с батарейным питанием, но и во множестве других носимых устройств. На рис. 3.7‑12, 3.7‑13, 3.7‑14 приведено несколько схем таких индикаторов. Все они работают по уже описанному импульсному принципу и по сути представляют собой экономичные генераторы импульсов, нагруженные на светодиод. Частота генерации в таких схемах выбирается достаточно низкой, фактически на границе зрительного восприятия, когда мигания светодиода начинают отчетливо восприниматься человеческим глазом.   Рис. 3.7-12. Экономичный светодиодный индикатор на однопереходном транзисторе   Рис. 3.7-13. Экономичный светодиодный индикатор на однопереходном и биполярном транзисторах   Рис. 3.7-14. Экономичный светодиодный индикатор на двух биполярных транзисторах   В УКВ ЧМ приемниках для индикации настройки можно применять три светодиода. Для управления таким индикатором используется сигнал с выхода ЧМ детектора, в котором постоянная составляющая положительна при незначительной расстройке в одну сторону от частоты станции и отрицательна при незначительной расстройке в другую сторону. На рис. 3.7-15 приведена схема простого индикатора настройки, работающего по описанному принципу. Если напряжение на входе индикатора близко к нулю, то все транзисторы закрыты и светодиоды \(HL1\) и \(HL2\) не излучают, а через \(HL3\) при этом протекает ток, определяемый напряжением питания и сопротивлением резисторов \(R4\) и \(R5\). При указанных на схеме номиналах он примерно равен 20 мА. Как только на входе индикатора появляется напряжение, превышающее 0,5 В, транзистор \(VT1\) открывается и включается светодиод \(HL1\). Одновременно открывается транзистор \(VT3\), он шунтирует светодиод \(HL3\), и тот гаснет. Если напряжение на входе отрицательное, но по абсолютному значению больше 0,5 В, то включается светодиод \(HL2\), а \(HL3\) выключается.   Рис. 3.7-15. Индикатор настройки для УКВ-ЧМ приемника на трех светодиодах   Схема еще одного варианта простого индикатора точной настройки для УКВ ЧМ приемника представлена на рис. 3.7-16.   Рис. 3.7-16. Индикатор настройки для УКВ ЧМ приемника (вариант 2)   В магнитофонах, низкочастотных усилителях, эквалайзерах и т.п. находят применение светодиодные индикаторы уровня сигнала. Число индицируемых такими индикаторами уровней может варьироваться от одного-двух (т.е. контроль типа “сигнал есть – сигнала нет”) до нескольких десятков. Схема двухуровнего двухканального индикатора уровня сигнала приведена на рис. 3.7‑17. Каждая из ячеек \(A1\), \(A2\) выполнена на двух транзисторах разной структуры. При отсутствии сигнала на входе оба транзистора ячеек закрыты, поэтому светодиоды \(HL1\), \(HL2\) не горят. В таком состоянии устройство находится до тех пор, пока амплитуда положительной полуволны контролируемого сигнала не превысит примерно на 0,6 В постоянное напряжение на эмиттере транзистора \(VT1\) в ячейке \(A1\), заданное делителем \(R2\), \(R3\). Как только это произойдет, транзистор \(VT1\) начнет открываться, в цепи коллектора появится ток, а поскольку он в то же время является и током эмиттерного перехода транзистора \(VT2\), транзистор \(VT2\) тоже начнет открываться. Возрастающее падение напряжения на резисторе \(R6\) и светодиоде \(HL1\) приведет к увеличению тока базы транзистора \(VT1\), и он откроется еще больше. В результате очень скоро оба транзистора окажутся полностью открыты и светодиод \(HL1\) включится. При дальнейшем росте амплитуды входного сигнала аналогичный процесс протекает в ячейке \(A2\), после чего загорается светодиод \(HL2\). С уменьшением уровня сигнала ниже установленных порогов срабатывания ячейки возвращаются в исходное состояние, светодиоды гаснут (сначала \(HL2\), затем \(HL1\)). Гистерезис не превышает 0,1 В. При указанных в схеме значениях сопротивлений, ячейка \(A1\) срабатывает при амплитуде входного сигнала примерно 1,4 В, ячейка \(A2\) — 2 В.   Рис. 3.7-17. Двухканальный индикатор уровня сигнала   Многоканальный индикатор уровня на логических элементах представлен на рис. 3.7‑18. Такой индикатор можно применять, например, в усилителе НЧ (организовав из ряда светодиодов индикатора световую шкалу). Диапазон входного напряжения этого устройства может колебаться от 0,3 до 20 В. Для управления каждым светодиодом используется \(RS\)-триггер, собранный на элементах 2И‑НЕ. Пороги срабатывания этих триггеров задаются резисторами \(R2\), \(R4-R16\). На линию “сброс” периодически должен подаваться импульс гашения светодиодов (разумным будет подавать такой импульс с периодичностью 0,2…0,5 с).   Рис. 3.7-18. Многоканальный индикатор уровня НЧ сигнала на \(RS\)-триггерах   Приведенные выше схемы индикаторов уровня обеспечивали резкое срабатывание каждого канала индикации (т.е. светодиод в них либо светится с заданным режимом яркости, либо погашен). В шкальных индикаторах (линия последовательно срабатывающих светодиодов) такой режим работы совсем не обязателен. Поэтому для этих устройств могут использоваться более простые схемы, в которых управление светодиодами осуществляется не отдельно по каждому каналу, а совместно. Последовательное включение ряда светодиодов при увеличении уровня входного сигнала достигается за счет последовательного включения делителей напряжения (на резисторах или других элементах). В таких схемах происходит постепенное увеличение яркости свечения светодиодов при нарастании уровня входного сигнала. При этом для каждого светодиода устанавливается свой токовый режим, такой, что свечение указанного светодиода визуально наблюдается только при достижении входным сигналом соответствующего уровня (при дальнейшем увеличении уровня входного сигнала светодиод горит все более ярко, но до определенного предела). Простейший вариант индикатора, работающего по описанному принципу приведен на рис. 3.7-19.   Рис. 3.7-19. Простой индикатор уровня сигнала НЧ   При необходимости увеличения количества уровней индикации и повышения линейности индикатора схема включения светодиодов должна быть несколько изменена. Подойдет, например, индикатор по схеме рис. 3.7-20. В нем, кроме прочего, имеется и достаточно чувствительный входной усилитель, обеспечивающий работу как от источника постоянного напряжения, так и от сигнала звуковой частоты (при этом индикатор управляется только положительными полуволнами входного переменного напряжения).   Рис. 3.7-20. Линейный индикатор уровня со светодиодной шкалой     < Предыдущая   Следующая >

Светодиодный индикатор тока сети. Индикатор тока. Схема светодиодного индикатора тока потребления сети

Индикаторы на неоновых лампах

В сетевых промышленных и самодельных электрорадиоустройствах нередко используют световой сигнализатор, состоящий из неоновой лампы и ограничительного резистора. Такой сигнализатор обычно включают на входе устройства либо после выключателя. Однако его возможности ограничены: в первом случае лампа индицирует наличие сетевого напряжения независимо от положения выключателя, во втором – при замыкании.

Рис.1

Более «информативен» сигнализатор с двумя грациями яркости свечения лампы (причем меньшей яркости соответствует разомкнутое положение выключателя, большей — замкнутое), позволяющий не только безошибочно определять рабочую позицию выключателя, но и находить в темноте включенный в сеть прибор.

Одна из таких схем приведена на рис.1 (Схема1). Здесь узел индикации составлен из резисторов R 1, R 2, диодов VD 1, VD 2 и неоновой лампы HL 1. При разомкнутом выключателе питания Q 1 (режим I ) сетевое напряжение поступает на лампу HL 1 через резистор R 1, диод VD 1 и нагрузку R н, в качестве которой может быть нагревательный прибор, электродвигатель, блок питания или обычная лампа накаливания. Поскольку диоды включены встречно – последовательно, цепь VD 2 R 2 практически не шунтирует неоновую лампу. При замкнутом Q 1 (режим II ) лампа питается через элементы VD 2, R 2 а цепь R 1 VD 1, подсоединенная в этом случае параллельно «неонке», не оказывает на нее влияние.

Удобней и наглядней сигнализатор с двумя индикаторными лампами. Такое устройство (схема которого – на рис.1 (Схема 2)) предназначено для однополюсного выключателя. В исходном режиме I светит «неонка» HL 1, питаясь через цепь R 1 R н (цепь HL 2 R 2 второй лампы зашунтирована нагрузкой R н). При замыкании Q 1 (режим II ) HL 1 гаснет, и сетевое напряжение окажется приложенным к цепи HL 2 R 2 – загорается HL 2.

Диоды могут быть использованы любые кремниевые, рассчитанные на обратное напряжение не ниже 300 В (Д226Б, КД102Б, любые из серии КД105 и др.).

Савицкий Е.

г. Коростень,

Житомирской обл.

Сигнализатор подключения потребителя к сети 220В

Для контроля подключений потребителя энергии к сети 220В удобно использовать звуковой сигнализатор (рис.2).

Рис.2

Сигнализатор издает кратковременный, длительностью 1…2 с, звуковой сигнал при подключении к сети 220В потребителей, мощность которых превышает 20Вт. Любой потребитель энергии (нагрузка) в момент подключения к сети 220В из-за дребезга контактов штепсельного разъема или включателя аппарата дает незначительные помехи в электрической сети. Чем больше мощность потребителя, тем сильнее помехи. Если подключить к фазовому проводу сети 220В осциллограф, то через соответствующий делитель напряжения можно будет наблюдать незначительно измененную форму синусоиды.

Потребители энергии и прибор должны находится на одном электрическом контуре – до счетчика установленного в доме. Прибор будет полезен для контроля несанкционированного включения кем-либо потребителя или автоматическим включением/выключением электрических приборов. В последнем случае нужно ориентироваться по звуку, издаваемому устройством.

Устройство может находиться в подключенном состоянии в режиме 24 ч неограниченное время. Ток потребления устройством находится в пределах 15 мА. Конденсаторы С1 и С2 работают в режиме гасящих напряжение резисторов, оказывая небольшое сопротивление переменному току и не излучая тепло. Если в качестве В1 применять капсюль типа ДЭМШ или низкоомный телефон типа ТК-67, ТОН-1 с сопротивлением более 50 Ом, то звуковой сигнал будет излучатся постоянно, пока на схему подано напряжение. При применении низкоомной динамической головки сопротивлением 8 Ом генератор не работает и находится в ждущем режиме.

При включении в сети бытового потребителя, устройство издаст сигнал только в момент дребезга контактов включателя новой нагрузки в сети 220В, когда источник питания пропустит помеху к транзисторному генератору и небольшой всплеск напряжения окажется достаточным для запуска генератора на 1…2 с.

Собранное из исправных элементов устройство начинает работать сразу.

Индикация работающего электроприбора

Светодиоды обычно применяются для индикации в низковольтных сетях. Если же нужно индицировать включение электроприбора, работающего от сети 220 В и не имеющего вторичных низковольтных цепей питания, в качестве индикатора используют неоновые лампочки. Но светодиод тоже может работать в сети переменного тока, для этого его включить согласно схеме на рисунке 3.

Рис.3

Если гаснет свет

Причин для отлючения электричества много. Это и ремонтные работы, и аварии на линиях, и перегрузки.

Определить, отключили сеть или перегрели пробки, вечером можно, посмотрев на соседние дома. А как быть днем?

Несложное электронное устройство – индикатор перегорания пробок – запищит, если пробки перегорели у вас. Но если света нет и молчит сигнал, значит, электричество отсутствует не только в вашем доме.

Схема индикатора показана на рис.4.

Рис.4

Конструкция содержит всего несколько деталей.

Действует устройство так. Когда пробка исправна, на индикаторе напряжение отсутствует. При ее перегорании происходит обрыв цепи и на устройство поступит напряжение сети. Начинает работать генератор на микросхеме КР1436АП1, и пьезоизлучатель BF издает звук.

Напряжение сети ограничивается резистором R 1 и выпрямленное диодом VD 1 поступает на стабилитрон VD 2, который ограничивает его величину.

В индикаторе применены резисторы типа С2-33, ОМЛТ или КМ.

Резистор R 1 можно заменить на два по 100 кОм 0,25 Вт.

Евдокимов И.

(«Левша»)

Индикатор включения электроприбора

Схема, показанная на рис.5, индицирует включенное состояние прибора, питающегося от электросети.

Рис.5

Вернее, она показывает есть ток в цепи от сети к прибору, или нет. То есть, в отличие от схемы, когда индикаторный светодиод или неоновая лампа включается параллельно прибору, эта схема позволяет определить не только поступает ли напряжение на прибор, но и потребляет ли прибор мощность. Так как могут быть варианты когда прибор не работает, например, из-за поломки или внутреннего отключения. Так вот этот индикатор показывает, работает прибор фактически или нет.

Схема содержит датчик тока на диодах VD 1- VD 6. Он практически берет небольшой кусочек одной полуволны, равный сумме прямых напряжений падения диодов VD 1- VD 5. Схема двунаправленная, то есть нагрузка или сеть может быть или на конце К1 или на конце К2. Когда цепь разомкнута (нагрузка выключена или неисправна, не работает), ток не протекает и на диодах VD 1- VD 5 ничего не падает.

Если же нагрузка включена и потребляет мощность, то через диоды VD 1- VD 5 протекает ток и на них выделяется некоторое пульсирующее напряжение. Которое своими пульсациями через диод VD 7 заряжает емкость конденсатора С1. На этом конденсаторе появляется некоторое напряжение, достаточное для свечения светодиода HL 1.

Важная особенность схемы в том, что индикатор работает в очень широком диапазоне потребляемой мощности. Это получается потому что диодам свойственно стабилизировать прямое напряжение падения и на линейном участке ВАХ диода оно уже почти не меняется в широком диапазоне тока.

Диоды VD 1- VD 6 должны быть такими, чтобы выдерживали максимальный ток нагрузки. Светодиод HL 1 – может быть обычным индикаторным, но будет нагляднее, если поставить мигающий двуцветный светодиод.

Кузянский Л .

Литература :

1.Piet Germing.Automatic Lighting Switch.

Elektor , №7-8 , 2008

Практически все электро- и электронные приборы, питающиеся от электросети напряжением 230 В, оснащают световыми индикаторами включённого состояния. Нередки случаи, когда оставленные без присмотра включённые электроприборы становились причиной пожара. Наличие световых индикаторов включения позволяет контролировать их состояние и в большинстве случаев предотвратить неприятные последствия забывчивости. Тем не менее есть целый класс электронагревательных приборов, которые такими индикаторами не оснащаются. Это — один из основных инструментов радиолюбителя — электропаяльники. В предлагаемой вниманию читателей статье автор рассказывает, как самому встроить световой индикатор включённого состояния в паяльники, рассчитанные на питание напряжением от нескольких единиц до 230 В.

При сборке электронных конструкций или демонтаже радиодеталей с печатных плат иногда приходится пользоваться несколькими электропаяльниками разной мощности, поддерживая одни из них включёнными постоянно, другие включать время от времени по необходимости. Чтобы в каждый момент знать, в каком состоянии находится тот или иной паяльник, их можно оснастить несложными световыми индикаторами.

Основная проблема при этом состоит в том, куда поместить индикатор. На рис. 1 показана схема индикатора, в котором применена лампа тлеющего разряда. Это устройство предназначено для электропаяльников, работающих от сети переменного тока напряжением 230 В. Индикаторная лампа HL1 и токоограничивающий резистор R1 установ-лены внутри корпуса разборной ручки «китайского» паяльника мощностью 40 Вт (реальная — 30 Вт), совмещённого с вакуумным отсосом припоя (рис. 2). Лампа HL1 — миниатюрная (диаметром 3 и длиной 8 мм) газоразрядная, применяемая в импортных рокерных (клавишных) выключателях (напряжение — около 60 В, цвет свечения — оранжевый). На её стеклянный баллон надет и приклеен цианакрилатным клеем резиновый оранжевый светофильтр от ламп накаливания 12 В 40 мА, применявшихся в импортных автомагнитолах. Лампа со светофильтром частично выведена наружу, для чего в корпусе ручки просверлено отверстие диаметром 4,5 мм. Внутри ручки лампа и резистор приклеены сначала цианакрилатным клеем, затем, через несколько часов, синтетическим клеем «Квинтол-люкс». Свечение этой лампы хорошо заметно даже на фоне очень яркого освещения рабочего места.

Рис. 1. Схема индикатора, в котором применена лампа тлеющего разряда

Рис. 2. Индикаторная лампа HL1 и токоограничивающий резистор R1

На рис. 3 показана схема индикатора для электропаяльников с рабочим напряжением 36, 40 или 42 В. Функцию собственно индикатора выполняет малогабаритная (длина без латунных контактов — 32 мм) сигнальная лампа накаливания на номинальное напряжение 60 В и ток 50 мА. Такую лампу затруднительно смонтировать в ручке электропаяльника, поэтому она помещена в отрезок полупрозрачного пластмассового корпуса от фломастера, надетый на шнур питания в нескольких сантиметрах от ручки паяльника (рис. 4). Вместо указанной лампы можно использовать любую другую с близкими значениями рабочих напряжения и тока (например, 48 В и 60 мА). Особенность такого индикатора в том, что его свечение хорошо видно с любого угла обзора.

Рис. 3. Схема индикатора для электропаяльников с рабочим напряжением 36, 40 или 42 В

Рис. 4. Сигнальная лампа накаливания на номинальное напряжение 60 В и ток 50 мА

На рис. 5 показана схема светодиодного индикатора, рассчитанного на рабочее напряжение 12 В. Устройство может работать при питании паяльника напряжением как постоянного, так и переменного тока. Светодиоды HL1 — HL4 — SMD-исполнения, зелёного цвета свечения, включены попарно встречно-параллельно. Вместе с токоограничивающими резисторами R1 и R2 они смонтированы на печатной плате размерами 22х3 мм (рис. 6) из двухсторонне фольгированного стеклотекстолита толщиной 1 мм (светодиоды попарно установлены на её разных сторонах). Индикатор смонтирован в отрезке длиной 29 мм прозрачного пластмассового корпуса от «школьной» шариковой авторучки диаметром 9 мм (рис. 7).

Рис. 5. Схема светодиодного индикатора

Рис. 6. Светодиоды HL1 — HL4 — SMD-исполнения на печатной плате

Рис. 7. Монтаж индикатора

Установив токоограничивающие резисторы пропорционально меньшего или большего сопротивления, такой индикатор можно применить в электропаяльниках, рассчитанных на рабочее напряжение 6 или 24 В. Для более равномерного распределения выделяющегося тепла внутри корпуса индикатора установлены два одинаковых токоограничивающих резистора вместо одного большего сопротивления.

Схема светодиодного индикатора включения паяльника, рассчитанного на работу от сети переменного тока напряжением 230 В, показана на рис. 8. Светодиоды HL1, HL2 включены встречно-параллельно, ток через них ограничивают резисторы R1, R2. Устройство смонтировано в тонкой сетевой вилке (рис. 9). Чтобы не было её заметного нагрева, применены сверхъяркие SMD-светодиоды жёлтого цвета свечения (использовались в автомобильной магнитоле для подсветки кнопок). Средний ток через светодиоды — около 640 мкА при напряжении сети 230 В. Суммарное сопротивление резисторов R1, R2 выбрано с таким расчётом, чтобы избежать повреждения их и корпуса вилки при напряжении до 420 В.

Рис. 8. Схема светодиодного индикатора включения паяльника

Рис. 9. Монтаж светодиодов HL1, HL2

Перед монтажом к светодиодам аккуратно припаяны отрезки тонкого многожильного монтажного провода в фторопластовой изоляции (без специального приспособления сделать это будет непросто). Резисторы припаяны к латунным контактам сетевой вилки, светодиоды установлены в просверленные с разных сторон вилки отверстия. Изнутри они приклеены клеем «Квинтол-люкс», снаружи — цианакри-латным или прозрачным эпоксидным клеем. Выводы резисторов с припаянными к ним проводами приклеены к корпусу вилки клеем БФ. Свечение кристаллов этих светодиодов также хорошо заметно даже при очень ярком освещении рабочего места.

На всех фотографиях индикаторы показаны в рабочем состоянии. Для фиксации положения индикаторов на шнурах питания паяльников использован белый или прозрачный этиленвини-лацетатный клей. Для изоляции соединений и дополнительной фиксации индикаторных узлов использованы термоусаживаемые трубки соответствующего диаметра. При оснащении паяльников описанными индикаторами также желательно надеть на шнур питания два-три отрезка термоусаживаемой трубки чуть большего диаметра, но не подвергать их термообработке. Это позволит при необходимости легко отремонтировать повреждённый шнур питания, что при эксплуатации электропаяльников случается нередко. В заключение следует отметить, что для сигнализации о включении паяльников вместо самодельных индикаторов можно использовать светящиеся провода с встроенной светодиодной подсветкой, если заменить ими провода питания.

А.МУСИЕНКО,

Как известно, очень много пожаров происходит из-за оставленных без присмотра включенными различных электроприборов. Это и обогреватели, и телевизоры, и прочее. Для индикации наличия включенных электроприборов и служит устройство «Уходя, гасите свет» — УГС-1. Оно включается последовательно в цепь энергопотребителей (рис.1).

Схема УГС-1 показана на рис.2.

При включенном электроприборе горит неоновая лампочка HL1. Если все потребители выключены, неонка гореть не будет. Устанавливать УГС-1 желательно возле выходной двери.

Само УГС-1 ток практически не потребляет, а суммарный ток включенных через него потребителей может достигать 6 А.

Радиолюбитель 8/97

Розетка с индикатором включенной нагрузки.

А. ОЗНОБИХИН, г. Иркутск

Оборудовав обычную розетку предлагаемым светодиодным индикатором, можно повысить удобство пользования этим самым распространенным электроприбором. Индикатор не только покажет, что сеть исправна и поможет найти розетку в темноте, но и изменит цвет свечения, если к розетке подключена нагрузка. А о срабатывании в результате перегрузки встроенного в розетку предохранителя сигнализирует мигающий красный светодиод.

Таким индикатором желательно оснастить те розетки, к которым подключают питаемые от сети приборы, не имеющие собственных индикаторов включения и предохранителей. Устройство, собранное по схеме, изображенной на рис. 1, следует разместить внутри корпуса розетки XS1, а при недостатке в нем места — рядом с розеткой в отдельном корпусе.

В случае перегорания плавкой вставки FU1 сетевое напряжение будет приложено через резистор R2 и нагрузку (если она подключена) к ранее зашунтированным вставкой элементам VD1, R1, С1, VD5 и HL1. Диод VD1 пропускает только прямые для него полуволны сетевого напряжения, которые через токоограничительный резистор R1 заряжают конденсатор С1 до напряжения стабилизации стабилитрона VD5. Этого напряжения достаточно для работы мигающего светодиода HL1, подающего сигнал о неисправности.

Пока к розетке XS1 не подключена нагрузка, сколько-нибудь заметный ток через диоды VD2-VD4 не протекает, падение напряжения на них близко к нулю. Поэтому конденсатор С2 разряжен и полевой транзистор VT1 закрыт. Находящийся в цепи его стока светодиод HL2 не светится. Зато напряжение на резисторе R6 достаточно для открывания транзистора VT2. В цепи его стока течет ток. Светится, указывая на наличие напряжения в сети и помогая найти розетку в темноте, светодиод HL3.

Если нагрузка подключена к розетке XS1 и потребляет ток, его отрицательные полуволны протекают через диод VD3, а положительные — через соединенные последовательно диоды VD2 и VD4, падения напряжения на которых достаточно, чтобы через резистор R3 и диод VD6 зарядить конденсатор С2 до напряжения, при котором транзистор VT1 будет открыт. Включится светодиод HL2, сигнализирующий о наличии нагрузки, так как напряжение между стоком и истоком транзистора VT1 уменьшится при этом практически до нуля. Нулевым станет и напряжение между затвором и истоком транзистора VT2. Этот транзистор закроется, выключая светодиод HL3.

Следует заметить, что срабатывание индикатора от нагрузки мощностью всего 1 Вт достигнуто благодаря низкому (всего 0,6 В) пороговому напряжению полевого транзистора КП504А (VT1). Заменять этот транзистор другим не следует. А вот однотипный транзистор в позиции VT2 можно заменить на КП501 А.

Максимальная мощность нагрузки, подключаемой к розетке XS1, зависит от допустимого прямого тока диодов VD2- VD4. Для диодов указанного на схеме типа ток не должен превышать 1,7 А, а мощность нагрузки — 500…700 Вт.

Диоды КД102Б можно заменить на КД105Б или другие выпрямительные с допустимым обратным напряжением не менее 300 В, а диод Д9Б — другим германиевым той же серии или, например, серии Д2. Вместо стабилитрона КС156А подойдет любой маломощный с напряжением стабилизации 3,9…5,6 В.

Светодиоды типов, указанных на схеме, можно заменять другими с аналогичными характеристиками, выбирая цвет их свечения по собственному вкусу. Необходимо лишь помнить, что у того, кто будет пользоваться розеткой, должны сложиться устойчивые ассоциации между цветом свечения индикатора и ситуацией.

Мигающий светодиод (HL1) можно заменить обычным немигающим. Конденсатор С1 при этом из устройства можно исключить, а стабилитрон VD5 заменить обычным диодом, включив его в том же направлении. Светодиоды HL2 и HL3 можно заменить одним двуцветным трехвыводным или даже использовать два кристалла разного цвета свечения в многоцветном светодиоде. Заменить все три светодиода (HL1 — HL3) одним полноцветным без заметного усложнения и переделки схемы не представляется возможным, так как пары светодиодов имеют общие катоды. Желаемой яркости свечения светодиодов HL2 и HL3 можно добиться подборкой резистора R7, однако устанавливать его менее 22 кОм нежелательно из-за слишком большого тепловыделения.

Вариант печатной платы сигнализатора, предназначенной для установки в корпус сетевого удлинителя с несколькими розетками, показан на рис. 2. Конденсатор С1 — К50-35, С2 — любой керамический или пленочный.

Если немного уменьшить размеры платы, ее можно встроить и в настенную розетку для открытой проводки.

При недостатке места внутри розетки, утапливаемой в стену, сигнализатор можно выполнить в виде вставляемого в такую розетку переходника.

Индикатор нагрузки
А. ЛАТАЙ КО, г. Днепропетровск, Украина
Иногда потребитель электрической энергии и его выключатель установлены в разных помещениях. В таких случаях желательно иметь визуальный контроль включенного состояния потребителя, оснастив выключатель дополнительным индикатором. Автор предлагаемой статьи описывает сравнительно простую конструкцию такого индикатора, демонстрируя при этом грамотный подход к выбору его элементов. Редакция надеется, что эта сторона статьи будет полезна многим читателям.
Широко известны выключатели совмещенные в одном корпусе с индикатором наличия сетевого напряжения . Однако такой подход не гарантирует штатную работу потребителя, так как фактически контролируется лишь наличие напряжения на «выходе» выключателя. Чтобы убедиться, что напряжение достигло потребителя, необходимы дополнительные провода. Их легко предусмотреть при устройстве новой проводки, но при модернизации существующей это может вызвать значительные затруднения.
В ряде случаев более информативны и удобны в монтаже индикаторы, реагирующие на по,реи яемыи нагрузкой ток. Их включают последовательно с выключателем и нагрузкой. Прокладывать дополнительные провода не требуется. Примером такого решения может служить индикатор, предложенный в . Малое число используемых деталей позволяет уместить его в корпусе стандартного выключателя. Добавив к этому индикатору еще несколько деталей, удалось расширить его функции и сделать прибор более удобным.
На рис. 1 приведена схема доработанного индикатора. При разомкнутом выключателе SA1 в цепи лампы EL1 непрерывно течет слабый ток (приблизительно 9 мА), ограниченный емкостным сопротивлением конденсатора С1. Нить накаливания лампы при таком токе остается холодной а зе пеныи кристалл светодиода HL1 светится. Потребление электроэнергии в этом состоянии очень незначительно. При замкнутом выключателе SA1 индикатор работает, как описано в , цвет свечения светодиода сменяется красным.
Постоянная подсветка облегчает использование выключателя в темноте. При обрыве цепи, например, по причине перегорания лампы, светодиод остается выключенным при любом поло-
жении выключателя SA1. Это позволяет своевременно, еще до того, как возникнет необходимость включить освещение, заменить перегоревшую лампу или устранить обрыв проводов.
Преобразователем тока нагрузки в напряжение, необходимое для светодиода, служат диоды VD1-VD3. Идеально, если снимаемое с них напряжение не зависит от мощности нагрузки хотя бы в наиболее ходовом интервале 15…200 Вт. Чтобы сделать правильный выбор, были экспериментально сняты вольт-амперные характеристики некоторых диодов и малогабаритных диодных мостов (плюсовой и минусовой выводы мостов при измерении были соединены вместе).
Напряжение измерялось в установившемся тепловом режиме после прогрева испытуемого диода протекающим током. Дело в том, что с увеличением температуры кристалла падение напряжения на р-п-переходе диода уменьшается, что в какой-то мере компенсирует увеличение пропорционального току падения напряжения на омическом сопротивлении полупроводникового материала. За счет этого эф фекта наиболее пологая зависимость напряжения от тока наблюдается у нагревающихся до большей температуры малогабаритных диодов повышенной мощности (1N4007, 1N5817). Это подтверждают экспериментально снятые графики, изображенные на рис. 2.
В индикатор необходимо установить столько последовательно соединенных диодов, чтобы в сумме на них падало напряжение, превышающее прямое падение напряжения на «красном» кристалле светодиода (1,6…1,9 В). Три диода 1N4007 (суммарное напряжение около 2,4 В) удовлетворяют этому условию. Излишек гасит резистор R2. Если по конструк-
тивным соображениям вместо отдельных диодов предпочтительнее использовать малогабаритный выпрямительный мост, диоды VD2-VD5 можно заменить цепью, показанной на рис. 3. Свойств индикатора это не изменит.
Терморезистор RK1 с отрицательным температурным коэффициентом ограничивает начальный бросок тока через холодную нить лампы накаливания EL1 и диоды VD2-VD5, что способствует увеличению ресурса лампы и повышению надежности индикатора. В момент включения практически все напряжение сети приложено к имеющему значительное сопротивление холодному терморезистору, ток в цепи лампы меньше номинального. С прогревом сопротивление терморезистора уменьшается в десятки раз, а сопро-
тивление лампы EL1 возрастает. В установившемся режиме на терморезисторе падает всего 2…2,5 В, что почти не сказывается на яркости свечения лампы. Ее «замедленное» включение почти не заметно, так как переходный процесс длится не более 1 с.
Естественно, применение терморезистора эффективно только при условии, что интервал между выключением и последующим включением освещения превышает 5…7 мин, необходимых для его охлаждения. Для нагрузок, не имеющих ярко выраженного «пускового» тока, терморезистор не нужен и может быть исключен
На рис. 4 приведены фотоснимки обычного выключателя для скрытой проводки с установленным внутри индикатором. Его плата изготовлена из фольгированного стеклотекстолита с помощью резака. Ввиду ее простоты и многообразия конструкций выключателей чертеж платы не приводится.
Конденсатор С1 — К73-17. Выводы светодиода HL1 удлинены жестким изолированным проводом, а в клавише выключателя для него проделано отверстие овальной формы. Светодиод L-59SRSGW можно заменить другим трехвыводным двухцветным повышенной или обычной яркости, например, серии АЛС331. Подбирая светодиод, следует учитывать, что через него течет импульсный ток, пиковое значение KOioporo для «красного» кристалла в два, а для «зеленого» — в 3,14 раза больше среднего.
Заметно нагревающиеся диоды VD2-VD5 и терморезистор RK1 подняты над платой на всю длину выводов. Тип терморезистора — КМТ-12. Такие ранее применялись в системах размагничивания кинескопа телевизоров УЛПЦТ Так как рабочая температура терморезистора достигает 90 °С, он не должен касаться других деталей и пластмассового корпуса выключателя.

При мощности лампы более 150 Вт в лицевой крышке выключателя полезно просверлить несколько вентиляционных отверстий. А если мощность лампы 60 Вт и менее, от диска терморезистора необходимо, надпилив надфилем, отломить половину. Это увеличит вдвое начальное сопротивление терморезистора и во столько же раз уменьшит по верхность его охлаждения. Необходимая рабочая температура и малые по-
тери напряжения будут достигнуты при меньшем токе.
Налаживание сигнализатора сводится к установке подборкой резистора R2 тока через «красный» кристалл свето-диода 8… 10 мА. На ток через «зеленый» кристалл, зависящий от емкости конденсатора С1, номинал резистора R2 не влияет. Значение тока определяют по падению напряжения на резисторе R2, измеренному стрелочным вольтме-
тром магнитоэлектрической системы (например, авометром Ц4315).
ЛИТЕРАТУРА
1. Юшин А. Клавишные выключатели со световой индикацией. — Радио, 2005, № 5, с. 52.
2. Горенко С. Индикатор включенной нагрузки. — Радио, 2005, № 1, с. 25.

Первая схема это простейшей индикатор тока, его можно использовать в зарядных устройствах, в которых нет амперметров. Другая конструкция предназначена для дискретной индикации тока, потребляемой нагрузки, работающей в сети переменного тока. Индикация в ней происходит с помощью трех светодиодов, говорящих о том, что потребляемый ток превысил заданные значения включения. Простой индикатор тока В роли датчика тока в этом устройстве применены два соединенных в прямом направлении диода. Падения напряжения на них хватает для того, что бы засветился светодиод-индикатор. Последовательно с светодиодом включено сопротивление, номинал которого должен быть выбран таким, что бы при максимальных значениях тока нагрузки, ток через светодиод не превысил допустимый. Максимальный прямой ток диодов должен быть как минимум в два раза больше максимального тока нагрузки. Светодиод подойдет абсолютно любой. Светодиодный индикатор тока сети Благодаря малым габоритам, низкому потреблению электричества и невысокой потери мощности в цепи переменного напряжения 220В, радиолюбительская конструкция может быть легко встроено в стандартную бытовую , удлинител, автоматический выключатель. Индикация позволяет отследить не только наличие превышения тока но и быстро зафиксировать пробой обмоток электродвигателей или повышенную механическую нагрузку на электроинструмент. Датчик тока построен на самодельных герконовых реле К1 — К3, обмотки которых имеют разное количество витков, поэтому, контакты герконов срабатывают при разных номиналах протекающего тока. В этой схеме обмотка первого реле имеет наибольшее количество витков, поэтому, контакты К1.1 замкнуться раньше других контактов. При потребляемой нагрузкой токе от 2 А до 4 А будет гореть только светодиод HL1. При замкнутых К1.1, но разомкнутых контактов остальных герконов, ток питания светодиода HL1 будет идти по диодным цепочкам VD9 — VD12 и VD13 — VD16. При увеличении контролируемого параметра более 4 А начнут срабатывать контакты геркона К2.1 и загориться еще HL2 Обмотка КЗ имеет минимальное количество витков, поэтому контакты К3.1 замыкаються при I в нагрузке более 8 А. Так как, обмотки самодельных герконовых реле имеют малое количество витков, нагрев обмоток практически отсутствует. Узел светодиодного индикатора тока получает питание от бестрансформаторного блока питания, выполненного на конденсаторе С1, токоограничительных сопротивлениях R1, R2, мостовом выпрямителе VD1 -VD4. Емкость С2 сглаживает пульсации выпрямленного напряжения. Катушки герконов изготовлены из обмоточного провода диаметром 0,82 мм в один ряд. Чтобы не испортить стеклянный корпус геркона, витки обмоток лучше наматывать на гладкой части стального сверла диаметром 3,2 мм. Расстояние между витками 0,5 мм. Катушка реле К1 — 11 витков, К2 — 6 витков, К3 — всего 4 витка. Ток срабатывания контактов зависит не только от количества витков, но и от конкретного типа геркона и места расположения катушки на баллоне, когда катушка расположена по центру корпуса геркона, чувствительность наилучшая. Изменяя число витков катушек можно подобрать другие значения индикации тока подключенных нагрузок, при которых будут светиться светодиоды. Для небольшой коррекции можно изменять положение катушки на корпусе геркона. После настройки катушки фиксируются каплями полимерного клея. Индикатор тока и мощности на 4 светодиодах Предлагаемая радиолюбительская конструкция подойдет для световой индикации потребляемого тока (и мощности) нагрузкой, подсоединенной к переменной сети 220 В. Устройство включают в разрыв одного из сетевых проводов. Особенности конструкции — отсутствие источника питания и гальваническая развязка. Этого удалось достичь использованием ярких и токового трансформатора. В состав схемы токового индикатора входят трансформатор Т1, два однополупериодных выпрямителя на VD1 и VD2 со сглаживающими емкостями С1 и С2. К первому выпрямителю подсоединены светодиоды HL1 и HL4, ко второму — HL2 и HL3. Параллельно HL2 — HL4 установлены подстроечные сопротивления R1 — R3. С помощью них можно регулировать выходной ток выпрямителя, при котором определенные светодиоды начинают гореть. Когда ток нагрузки следует через первичную обмотку токового трансформатора Т1, во вторичной появляется переменное напряжение, которое выпрямляют выпрямители. Индикатор отрегулирован так, что при токе нагрузки ниже 0,5 А напряжения на выходах выпрямителей нехватает для свечения светодиодов. Если ток превысит этот уровень, начнётся слабое, но вполне заметное свечение светодиода HL1 (красного цвета). С ростом нагрузочного тока выходной ток выпрямителя также увеличивается. Если ток нагрузки достигнет уровня в 2 А, загорится светодиод HL2 (зелёного цвета), при токе выше 3-х А — HL3 (синего), а если ток будет более 4 А, начнёт гореть белый светодиод HL4. Домашние опыты показали, что устройство работоспособно до тока в нагрузке 12 А, для бытовых нужд этого вполне хватит, при этом ток протекающий через светодиоды не более 15-18 мА. Все радиокомпоненты, кроме токового трансформатора, смонтированы на печатной плате из стеклотекстолита, чертёж которой показан на рисунке выше. В схеме индикатора используются подстроечные сопротивления СПЗ-19, емкости — оксидные, диоды можно взять любые маломощные выпрямительные, светодиоды — только повышенной яркости. Токовый трансформатор сделан своими руками из понижающего трансформатора малогабаритного источника питания (120/12 В, 200 мА). Активное сопротивление первичной обмотки состовляет 200 Ом. Обмотки трансформатора намотаны в разных секциях. Для указанных выше параметров схемы число витков первичной обмотки трансформатора — три, провод должен быть в хорошей изоляции и рассчитан на сетевое напряжение и ток, потребляемый нагрузкой. Для изготовления трансформатора можно взять любой маломощный серийный понижающий трансформатор, например, ТП-121,ТП-112. Для градуировки шкалы можно использовать амперметр переменного тока и понижающий трансформатор с напряжением вторичной обмотки 5-6 В и током до пары ампер. Изменяя номинал нагрузочного сопротивления, задают требуемый ток и подстроечными сопротивлениями добиваются зажигания соответствующего светодиода. Правильная работа автомобильного аккумулятора — залог длительного срока ее эксплуатации и безопасной работы. Контроль режима зарядки-разрядки АКБ дает возможность вовремя предпринять меры, а также следить за правильной работой генератора, стартера и электропроводки автомобиля. Индикатор контролирует падение напряжения на проводнике, соединяющем минусовой вывод АКБ с «Массой» автомобиля. Этот проводник подсоединен в классический резистивный измерительный мост R1-R5, что даает возможность снимать с него разнополярные сигналы и усиливать их с помощью операционного усилителя с однополярным питанием. В цепь отрицательной ОС ОУ DA1 подключены диоды VD1-VD4, которые расширяют пределы измеряемого тока, позволяя измерять даже ток потребления стартером при пуске двигателя автомобиля. Регистрирующим инструментом является любой магнитоэлектрический миллиамперметр с шкалой с нулем посредине,например М733 с током полного отклонения стрелки в 50мкА. На шкале удобнее всего равномерно расположить три метки справа и слева от нуля: 5 А, 50 А и 500 А. Питает индикатор параметрический стабилизатор напряжения 6,6 В. Правый вывод сопротивления R5 оставляют постоянно подсоединенным к минусовому выводу батареи. Для градуировки шкалы сначала подают питание непосредственно от батареи аккумуляторов и подстроечным сопротивлением R4 устанавливают стрелку микроамперметра на нуль. Затем при выключенном ключе зажигания подключаем плюсовой вывод батареи через мощное (около 60 Вт) сопротивление номиналом 2,4 Ом соединенное с корпусом автомобиля и подстроечным сопротивлением R7 устанавливают стрелку амперметра на отметку 5 А. После градуировки плюсовой вывод питания индикатора подсоединяем к плюсовому выводу бортовой сети автомобиля.

Amazon.com: uxcell AC 220V Светодиодный контрольный световой индикатор Сигнальная лампа Черный Синий: Industrial & Scientific

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Тип света	ВЕЛ
Марка	Uxcell
Размеры изделия ДхШхВ	5.51 х 3,94 х 1,97 дюйма
Напряжение	220 Вольт
Вес предмета	17 грамм

---

• Убедитесь, что это подходит введя номер вашей модели.
• Название продукта: светодиодный индикатор; Материал: пластик, электронные компоненты
• Размер: 2 х 1,05 дюйма / 5 х 2,8 см (Д * Г)
• Цвет: черный, синий
• Вес: 17 г
• PakcageContent: 1 светодиодный индикатор

› См. Дополнительные сведения о продукте

Светодиодный индикатор напряжения 110 и 220 В переменного тока

Эта схема, разработанная по запросу, оказалась полезной для индикации, когда напряжение в линии электропитания изменяется с 120 В до 240 В переменного тока.Его можно использовать в различных обстоятельствах и схемах, в основном, когда необходимо обнаружить повышение напряжения питания переменного или постоянного тока.

Используется для управления линиями электропередач, Простая бестрансформаторная схема

Эта схема, разработанная по запросу, оказалась полезной для индикации, когда напряжение в линии питания изменяется с 120 В до 240 В переменного тока. Его можно использовать в различных обстоятельствах и в различных схемах, в основном, когда необходимо обнаружить повышение напряжения питания переменного или постоянного тока.D3 загорается, когда напряжение в сети приближается к 120 В, и остается во включенном состоянии также при питании 240 В. С другой стороны, D6 загорится только при напряжении в сети около 240 В и останется включенным из-за фиксирующего действия Q1, Q2 и связанных компонентов. C1, D1 и D2 обеспечивают низкое постоянное напряжение в диапазоне 4,5–6 В, чтобы обеспечить правильную работу схемы защелки и светодиодов.

Принципиальная схема:

Детали:

R1 — 470R Резистор 1/2 Вт
R2 — Резистор 220 кОм 1/4 Вт
R3, R7 — 470R Резистор 1/4 Вт
R4 — Резистор 1 кОм 1/4 Вт
R5 — 2 к2 Резистор 1/4 Вт
R6 — 330R Резистор 1/4 Вт
C1 — 330 нФ, 630 В, полиэфирный конденсатор
C2 — 10 мкФ, 25 В, электролитический конденсатор
D1, D2 — 1N4007, 1000 В, 1 А, диод
D3, D6 — светодиоды (цвет и форма по желанию)
D4 — BZX79C10, 10 В, 500 мВт, стабилитрон
(см. Примечания) — 1N4148, 75 В, 150 мА, диод
Q1 — BC547, 45 В, 100 мА, NPN-транзистор
Q2 — BC557, 45 В, 100 мА, PNP-транзистор

Примечания:

Значение

D4 может потребовать некоторой настройки, чтобы обеспечить точное переключение цепи при выбранном напряжении.В таком случае попробуйте значения в диапазоне 8,2–15 В.
Предупреждение! Цепь подключена к сети 240 В переменного тока, тогда некоторые части печатной платы подвергаются смертельному воздействию! Не прикасайтесь к цепи, когда она подключена к розетке, и поместите ее в пластиковую коробку.

Простой светодиодный индикатор сети 220 В

У нас есть множество подходов к выделению или обозначению основной линии переменного тока. Раньше, когда в системных проводах подавалось 220 В переменного тока, неоновый свет использовался для обозначения сети. В настоящее время широко используется светодиодная схема индикатора напряжения сети переменного тока.Таким образом, это может быть идеальным решением, если в вашем магазине есть более типичные детали. Это также побуждает вас сэкономить деньги на дополнительных счетах и ​​обслуживании.

Вот ценный учебник по простой схеме светодиодного индикатора сети 220 В переменного тока. Схема может работать с одним светодиодом 3,6 В напрямую от 220 В переменного тока. Это также продемонстрирует близость сетевого напряжения переменного тока. Между тем, он, как правило, используется с многочисленными проектами DIY или самостоятельно, чтобы показать наличие переменного тока.

В схеме используются всего четыре сегмента: конденсатор 250 нФ / 630 В, диод 1N4004, светодиод и резистор 5,1 кОм / 1 Вт.

Компоненты оборудования

Принципиальная схема

Работа схемы

Между тем, эта первичная цепь индикатора переменного тока становится все более распространенной для использования в качестве светового индикатора из-за ее простоты и более длительного срока службы. К сожалению, светодиод работает при низком напряжении всего 5 В. Следовательно, вы должны использовать резистор последовательно.Однако не стоит ограничивать ток при более высоких напряжениях с помощью резистора, потому что рассеиваемая мощность будет чрезмерно высокой, а резистор будет потреблять.

Поэтому рекомендуется использовать светодиод на 220 В, подключив последовательно конденсатор для ограничения тока. Более того, небольшая свобода в том, что конденсатор не нагревается! Задача диода — защитить светодиод от высокого напряжения. Во время положительного полупериода D1 ограничивает напряжение на светодиоде, а R1 — на 2.7 Вольт. Напротив, полупериод D1 действует как типичный диод, предотвращающий резкое увеличение напряжения.

Цепь не использует гибкую силу. Это законно связано с электросетью. Таким образом, не прикасайтесь к нему, когда он включен или правильно подключен к сети. Эта схема должна быть размещена в подходящем уголке.

Приложения и способы использования

• Используется для индикации высокой мощности сети переменного тока

Создание цепи светодиодного индикатора напряжения переменного тока

Светодиодный индикатор уровня сетевого напряжения переменного тока представляет собой схему, которая может использоваться для отображения мгновенного уровня напряжения любой сети переменного тока 220 В или 120 В. Вход переменного тока, с помощью соответственно увеличивающейся и падающей светодиодной гистограммы.

Простая конструкция и точный результат — главные особенности этой миниатюрной схемы. Узнайте, как сделать индикатор переменного напряжения из светодиода самым простым и понятным способом.

Зачем нужно следить за уровнем напряжения сети переменного тока

Линия питания переменного тока, которую мы подключаем к домашним розеткам, иногда может быть подвержена опасным колебаниям. Они могут иметь форму внезапного высокого или низкого напряжения.
Обе ситуации могут быть очень «фатальными» для нашего сложного электронного оборудования, такого как телевизоры, DVD-плееры, холодильники, компьютеры и т. Д. И т.д.

Простая электронная часть, такая как светодиод, может играть важную роль в отображении состояния этого сетевого напряжения переменного тока и предупреждать нас о возможной опасности поражения электрическим током. Да, мы точно научимся делать индикатор переменного напряжения на светодиодах, построив небольшую электронную схему.

Как собрать светодиодный индикатор переменного напряжения

Это выполняется в несколько простых шагов:

На приобретенной плате общего назначения с помощью принципиальной схемы сначала вставьте транзисторы в прямую линию и припаяйте их. ведет.

Аналогичным образом вставьте и припаяйте резисторы, стабилитроны, светодиоды, конденсаторы, предустановки и т. Д. Организованным образом и припаяйте их в соответствии с принципиальной схемой.

Как проверить цепь?

Следующие детали тестирования, кроме того, помогут вам понять, как именно сделать индикатор переменного напряжения из светодиода:

Для тестирования готовой печатной платы вам потребуется трансформатор с несколькими выходами напряжения. Подключите трансформатор к сети переменного тока; также подключите общий вторичный выход трансформатора к отрицательной точке цепи.Сделайте сборку зажима из крокодиловой кожи и проволоки. Припаяйте конец провода зажима ко входу диода 1N4007.

Теперь прижмите зажим к выходу 3 В трансформатора, отрегулируйте P1 так, чтобы первый светодиод просто начал светиться. Как указано выше, подключите зажим к трансформатору с напряжением 6, 7,5, 9 и 12 вольт и отрегулируйте предварительные настройки P2, P3, P4 и P5 так, чтобы соответствующие светодиоды только начинали светиться при соответствующих напряжениях. На этом тестирование и настройка схемы закончены.

Наконец, подключите 6-вольтный трансформатор к цепи и включите питание.Вы обнаружите, что светодиоды 1, 2 и 3 ярко светятся,

светодиод № 4 светится меньшей яркостью, в то время как последний светодиод полностью выключен, что указывает на безопасный уровень сетевого напряжения переменного тока. Теперь, если напряжение превышает высокий уровень (более 260 вольт), последний светодиод начинает ярко светиться, указывая на опасную ситуацию.

Если напряжение упадет до опасного уровня (ниже 160 В), светодиод 3 может перестать светиться, а светодиод 2 может перестать светиться, что снова указывает на плохое низкое напряжение.

Необходимые детали

Для проекта вам понадобятся следующие детали:
ТРАНЗИСТОРЫ T1, 2, 3, 4, 5 = BC547
ДИОД ЗЕНЕРА Z1 —- Z5 = 3 ВОЛЬТА / 400 мВт
РЕЗИСТОРЫ R 1 —R10 = 1 K ¼ Вт, CFR.
КОНДЕНСАТОР C1 = 1000 мкФ / 25 В,
ДИОД D1 = 1N4007
СВЕТОДИОД 1, 2, 3, 4, 5 = КРАСНЫЙ 5 мм РАССЕИВАННЫЙ
ПРЕДУСТАНОВКА P1, 2, 3, 4, 5 = 47K ЛИНЕЙНАЯ ПЛАТА
ОБЩЕГО НАЗНАЧЕНИЯ = 6 ”x 2 ”
ТРАНСФОРМАТОР = O — 6 Вольт / 500 мА

Монитор сетевого напряжения с использованием LM358 IC

Знание низкого уровня напряжения переменного тока с помощью простого взгляда полезно, особенно если вы собираетесь работать с компьютером.

Но здесь есть опасность. Когда напряжение в сети уже низкое, дополнительные нагрузки могут заставить напряжение переменного тока упасть дальше безопасного уровня.

Питание для токовой цепи осуществляется напрямую от сети, что происходит через R ₁ и P ₁ .

Два опорных напряжения задаются установившимся напряжением 15 В, генерируемым R ₂ , C ₁ , C ₂ , D ₁ и D ₂ .

Используя предварительно установленный опорный уровень сетевого напряжения, эти два напряжения сравниваются в A ₁ и A ₂ от IC LM358. Если последующее напряжение сети станет меньше 210 В, загорится индикатор D ₇ .Когда показание превышает 250 В, загорается лампочка на D ₈ .

Если ни один из них не загорается, включается T ₁ и позволяет загореться D ₄ . Это означает только то, что напряжение сети находится в безопасных рабочих пределах.

Как настроить

Preset P ₁ устанавливает предел напряжения переменного тока с помощью мультиметра и вариатора. Вам не нужно стремиться к точности, так как любое значение вокруг центра его перемещения приемлемо.

Цепь, о которой идет речь, не изолирована от сети, но должна.Мы настоятельно рекомендуем вам перед включением убедиться, что для изоляции этой цепи от сети всегда используется отдельный кожух для оптоволокна.

Mini AC 100A Светодиодная индикаторная лампа, 3 шт. / Лот Амперметр / индикаторная лампа AC 220V 0,02W 100A Сигнальная лампа для зеленого, красного, желтого, предупреждающего сигнала аварийного сигнала

Mini AC 100A Светодиодная индикаторная лампа, 3 шт. / Лот Амперметр / индикаторная лампа AC 220V 0,02W 100A Сигнальная лампа для зеленого, красного, желтого цвета, предупреждающий индикатор аварийного сигнала

Описание:

• Индикаторы серии AD16-22DSA являются источником со светодиодной люминесцентной микросхемой.Имеет преимущество долгой жизни, низкое потребление, небольшие размеры и легкий вес. И это замена продукты всех видов ламп накаливания XD и неоновых ламп. В абажур из высокопрочного поликарбоната, с хорошей ударопрочностью сопротивление, встроенное винтовое соединение, и терминал более безопасен и удобно.
• Эта серия фонари, используемые в электроэнергетике, телекоммуникациях, станках, судостроительная, текстильная, полиграфическая, горнодобывающая техника и другое оборудование строка в сигнальной инструкции, предупреждающий сигнал, аварийный сигнал и другие инструкции по сигналу.

Параметры:

• Диапазон измерения: 0 ~ 100A
• Входное напряжение: 220 В переменного тока
• Входная мощность: 0,02 Вт
• Коэффициент точности: 0,1
• Цвет: красный + желтый + зеленый
• Размер: 490 x 270 мм

В комплект входит:

• 3 миниатюрных индикаторных амперметра
• 3 катушки

Атрибуты
входное напряжение	220 В
выходов	1

• Наличие: В наличии
• Модель: 200340
• Вес: 0.20 кг
• Размеры: 10,00 см x 10,00 см x 10,00 см
• Артикул: 200340

Одноцветные светодиодные индикаторы 230 В переменного тока

RAD224P

33R0929

Светодиодный индикатор на панели, контрольная лампа, красный, 230 В перем. Тока, 22 мм, IP65 MULTICOMP

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

22мм

—

—

IP65

—

19510431

93K6745

Светодиодный индикатор для монтажа на панель, зеленый, 230 В перем. Тока, 8 мм, 3 мА, 5 мкд, IP67 ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ CML

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

8мм

3 мА

5 мкд

IP67

—

656-1209-304F

74Y9593

Светодиодный индикатор на панели, высокой интенсивности, зеленый, 230 В перем. Тока, 12.7 мм, 3 мА, IP66, NEMA 4X DIALIGHT

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

12.7мм

3 мА

—

IP66, NEMA 4X

656 серии

RAD221P

33R0924

Светодиодный индикатор на панели, контрольная лампа, белый, 230 В перем. Тока, 22 мм, IP65 MULTICOMP

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

белый

230 В переменного тока

22мм

—

—

IP65

—

19510430

93K6744

Светодиодный индикатор для монтажа на панель, красный, 230 В перем. Тока, 8 мм, 3 мА, 22 мкд, IP67 ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ CML

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

8мм

3 мА

22мкд

IP67

—

RAD223P

33R0927

Светодиодный индикатор на панели, контрольная лампа, зеленый, 230 В перем. Тока, 22 мм, IP65 MULTICOMP

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

22мм

—

—

IP65

—

RAD225P

33R0932

Светодиодный индикатор на панели, контрольная лампа, желтый, 230 В перем. Тока, 22 мм, IP65 MULTICOMP

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Янтарь

230 В переменного тока

22мм

—

—

IP65

—

556-1609-304F

06X2683

Светодиодный индикатор на панели, зеленый, 230 В перем. Тока, 25.4 мм, 7 мА, 1800 футов ламберта, IP66, NEMA 4X DIALIGHT

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

25.4мм

7 мА

1800 футов ламберт

IP66, NEMA 4X

—

656-1109-304F

74Y9583

Светодиодный индикатор на панели, высокой интенсивности, красный, 230 В переменного тока, 12,7 мм, 3 мА, IP66, NEMA 4X DIALIGHT

Каждый

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

12.7мм

3 мА

—

IP66, NEMA 4X

656 серии

1SFA619403R5231

69AC6935

ПИЛОТНАЯ ЛАМПА, КРАСНАЯ, 230 В ~, 22,3 ММ, ВИНТ ABB

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

22.3мм

17 мА

—

IP66, IP67, IP69K, NEMA 1, 3R, 4, 4X, 12, 13

Компактная серия

1SFA619403R5232

69AC6936

ПИЛОТНАЯ ЛАМПА, GRN, 230VAC, 22.3MM, ВИНТ ABB

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

22.3мм

17 мА

—

IP66, IP67, IP69K, NEMA 1, 3R, 4, 4X, 12, 13

Компактная серия

1SFA619403R5238

69AC6938

ПИЛОТНАЯ СВЕТА, ПРОЗРАЧНАЯ, 230 В, 22,3 ММ, ВИНТ ABB

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Прозрачный

230 В переменного тока

22.3мм

17 мА

—

IP66, IP67, IP69K, NEMA 1, 3R, 4, 4X, 12, 13

Компактная серия

L295000MAC

97K4131

Светодиодный индикатор на панели, зеленый, 230 В перем. Тока, 8 мм, 3 мА, без номинала ARCOLECTRIC (BULGIN LIMITED)

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

8мм

3 мА

—

Не оценено

—

1SFA619403R5233

69AC6937

ПИЛОТНЫЙ СВЕТ, ЖЕЛТЫЙ, 230 В ~, 22.3ММ, ВИНТ ABB

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Желтый

230 В переменного тока

22.3мм

17 мА

—

IP66, IP67, IP69K, NEMA 1, 3R, 4, 4X, 12, 13

Компактная серия

ZB4BVM1

67Ah4586

КОРПУС СИД, 230В SCHNEIDER ELECTRIC

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

белый

230 В переменного тока

22.5мм

14 мА

—

IP65

Гармония серии

ZB4BVM3

67Ah4587

КОРПУС СИД, 230В SCHNEIDER ELECTRIC

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

22.5мм

14 мА

—

IP65

Гармония серии

19511230

23M8538

Светодиодный индикатор на панели, черная хромированная рамка, красный, 230 В переменного тока, 8 мм, 3 мА, 22 мкд, IP67 ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ CML

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

8мм

3 мА

22мкд

IP67

—

L024500MAC

97K4044

Светодиодный индикатор для монтажа на панель, зеленый, 230 В перем. Тока, 7.1 мм, 3 мА, без номинала ARCOLECTRIC (BULGIN LIMITED)

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

7.1мм

3 мА

—

Не оценено

—

L295000MAA

97K4129

Светодиодный индикатор на панели, красный, 230 В перем. Тока, 8 мм, 3 мА, без номинала ARCOLECTRIC (BULGIN LIMITED)

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

8мм

3 мА

—

Не оценено

—

C027500MAB

96K8292

Светодиодный индикатор на панели, желтый, 230 В перем. Тока, 10 мм, 3 мА, IP40 ARCOLECTRIC (BULGIN LIMITED)

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Янтарь

230 В переменного тока

10мм

3 мА

—

IP40

—

3SU1156-6AA20-1AA0

06AC6940

ПИЛОТНЫЙ СВЕТ, 22ММ, КРАСНЫЙ, 230 В ~ SIEMENS

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

22мм

—

—

IP20, IP66, IP67, IP69, IP69K

Серия SIRIUS ACT

514-111-76

35М1827

Светодиодный индикатор для монтажа на панель, желтый, 12.7 мм, 230 В переменного тока, 4 мА, 50 мкд, IP67 Соответствие RoHS: Да MARL

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Желтый

230 В переменного тока

12.7мм

4 мА

50 мкд

IP67

—

C027700MAA

96K8301

Светодиодный индикатор на панели, красный, 230 В перем. Тока, 10 мм, 3 мА, без номинала ARCOLECTRIC (BULGIN LIMITED)

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

красный

230 В переменного тока

10мм

3 мА

—

Не оценено

—

C027700MAC

96K8303

Светодиодный индикатор на панели, зеленый, 230 В перем. Тока, 10 мм, 3 мА, без номинала ARCOLECTRIC (BULGIN LIMITED)

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Зеленый

230 В переменного тока

10мм

3 мА

—

Не оценено

—

OXL / CLH / 100/230 / FL30 / СИНИЙ

11N5746

Светодиодный индикатор для монтажа на панель, синий, 10.15 мм, 230 В переменного тока, 2,5 мА, 150 мкд, IP66 Соответствие RoHS: Да ОКСЛИ

Каждый Доставка в течение 2-4 рабочих дней с нашего склада в Великобритании для товаров, имеющихся в наличии.

Запрещенный товар Минимальный заказ от 1 шт. Только кратное 1 Пожалуйста, введите действительное количество Добавлять Мин .: 1 Mult: 1

Синий

230 В переменного тока

10.15мм

2,5 мА

150 мкд

IP66

—

светодиодный индикатор (φ22 мм) EKLD22 предоставлен Changan Electric

в ru.made-in-china.com

Технические данные
Приложение

Индикаторная лампа серии

EKLD22 используется в телекоммуникационных и электрических цепях переменного тока 50 Гц или 60 Гц, номинальное рабочее напряжение 380 В и ниже рабочего напряжения постоянного тока 220 В или ниже для сигнала индикатора, сигнала аварии, сигнала неисправности и других сигналов индикатора, с которыми они встречаются. стандарт: IEC60947-5-1.

Структура и функции

Индикаторы серии

EKLD22 используют светодиодную лампу, которая отличается долгим сроком службы и низким энергопотреблением, а ее скрытый вывод безопасен и заслуживает доверия. Специальная конструкция стопорной гайки делает установку доступной в размерах EKLD22-22: от φ22,5 мм до φ25,5 мм, EKLD22-16: от φ16,5 мм до φ16,5 мм.

Электрическая схема

Технические параметры Man

Рабочая температура: -5 ℃ ~ + 40 ℃	Выдерживаемое напряжение промышленной частоты: 2500 В, не менее
Влажность при эксплуатации: 45% ~ 85%	Степень установки: III
Степень загрязнения: 3	Степень защиты: IP65
Номинальное рабочее напряжение	(у.е.)	переменного / постоянного тока переменного / постоянного тока		AC / DC	AC / DC	AC / DC	AC / DC	AC / DC	AC
		6.3В	12 В	12 В	24 В	48 В	110 В	220 В	380 В
Номинальный рабочий ток	(Ie) ≤80 мА ≤ 20 мА
Базовый цвет	зеленый желтый красный синий белый
Электрический срок службы (ч)	≥3000
Яркость	≥60

.
