Где находится блок предохранителей в ВАЗ 2112. Какие предохранители отвечают за работу основных систем автомобиля. Как правильно заменить перегоревший предохранитель. Чем опасна эксплуатация автомобиля с неисправными предохранителями.
Расположение блоков предохранителей в ВАЗ 2112
В автомобиле ВАЗ 2112 установлено три блока с предохранителями и реле:
- Основной монтажный блок — расположен слева от рулевой колонки под панелью приборов
- Дополнительный блок — находится справа от центральной консоли за боковой обшивкой
- Отдельный предохранитель противотуманных фар — установлен за основным монтажным блоком
Такое расположение обеспечивает удобный доступ к предохранителям для их проверки и замены. Основной блок легко открывается с помощью специальной кнопки рядом с регулятором освещения приборной панели.
Назначение предохранителей в основном блоке
Основной монтажный блок содержит большинство предохранителей и реле автомобиля. Рассмотрим назначение основных элементов:
- F1 (16A) — габаритные огни правого борта
- F2 (16A) — габаритные огни левого борта
- F3 (16A) — ближний свет правой фары
- F4 (16A) — ближний свет левой фары
- F5 (16A) — дальний свет правой фары
- F6 (16A) — дальний свет левой фары
- F7 (16A) — противотуманные фары
- F8 (8A) — задние противотуманные фонари
- F9 (16A) — указатели поворота
- F10 (16A) — стоп-сигналы
- F11 (8A) — освещение салона
- F12 (8A) — подсветка приборов
Зная назначение предохранителей, можно быстро определить причину неисправности той или иной системы автомобиля.
Предохранители системы зажигания и впрыска
За работу системы зажигания и впрыска топлива в ВАЗ 2112 отвечают следующие предохранители дополнительного блока:
- F1 (15A) — катушка зажигания, форсунки
- F2 (15A) — датчики системы впрыска
- F3 (15A) — электробензонасос
- F4 (15A) — электровентилятор системы охлаждения
- F5 (15A) — блок управления двигателем
Выход из строя любого из этих предохранителей приведет к нарушению работы двигателя или его полной остановке. При возникновении проблем с запуском или работой мотора стоит в первую очередь проверить целостность данных предохранителей.
Как проверить и заменить предохранитель
Для проверки состояния предохранителя необходимо:
- Открыть крышку соответствующего блока предохранителей
- Визуально осмотреть предохранитель — перегоревший будет иметь почерневшую или разорванную перемычку
- При необходимости извлечь предохранитель с помощью специального пинцета
- Проверить целостность перемычки с помощью мультиметра
Для замены следует использовать предохранитель с аналогичным номиналом тока. Установка предохранителя большего номинала может привести к повреждению электропроводки.
Опасности эксплуатации с неисправными предохранителями
Использование автомобиля с перегоревшими предохранителями может привести к серьезным последствиям:
- Отказу важных систем безопасности (световые приборы, стоп-сигналы)
- Повреждению электропроводки из-за короткого замыкания
- Возгоранию автомобиля при перегреве проводов
- Внезапной остановке двигателя во время движения
Поэтому крайне важно своевременно проверять и заменять вышедшие из строя предохранители, не допуская эксплуатации автомобиля с неисправной системой электрооборудования.
Типичные неисправности предохранителей ВАЗ 2112
Владельцы ВАЗ 2112 часто сталкиваются со следующими проблемами, связанными с предохранителями:
- Перегорание предохранителя электровентилятора охлаждения
- Выход из строя предохранителя топливного насоса
- Перегорание предохранителя ближнего света фар
- Проблемы с предохранителем обогрева заднего стекла
Причинами частого перегорания предохранителей могут быть:
- Неисправность защищаемого устройства
- Повреждение электропроводки
- Попадание влаги в монтажный блок
- Использование некачественных предохранителей
При регулярном выходе из строя одного и того же предохранителя следует провести диагностику соответствующей электрической цепи для выявления истинной причины проблемы.
Рекомендации по обслуживанию системы предохранителей
Для поддержания электрооборудования ВАЗ 2112 в исправном состоянии рекомендуется:
- Регулярно проверять состояние предохранителей визуально
- Очищать контакты в блоках предохранителей от окисления
- Устранять причины попадания влаги в монтажные блоки
- Использовать только качественные предохранители рекомендованного номинала
- Не заменять предохранители самодельными перемычками
- При частом перегорании обратиться в сервис для диагностики
Своевременное обслуживание системы предохранителей позволит избежать серьезных проблем с электрооборудованием автомобиля и обеспечит его надежную эксплуатацию.
Предохранители ваз 2110 инжектор 16 клапанов схема – Telegraph
Предохранители ваз 2110 инжектор 16 клапанов схемаСхема предохранителей на ВАЗ 2110
=== Скачать файл ===
Рассмотрены автомобили с инжектором и карбюратором. Где находится блок предохранителей ВАЗ , ВАЗ , ВАЗ Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов. Схема расположения предохранителей и реле в блоке типы блоков устанавливаемых на ваз , ваз , ваз Расположение реле и предохранителей в монтажном блоке ваз , ваз KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;. Лампы фонарей освещения номерного знака. Электродвигатель вентилятора системы охлаждения двигателя. Элемент обогрева заднего стекла. Реле контакты включения обогрева заднего стекла. Очистители и омыватели ветрового стекла и фар предохранитель дворников. Реле обмотка включения обогрева заднего стекла. Лампы габаритного света правого борта. Правая фара дальний сеет.
Контрольная лампа включения дальнего света. Реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Контрольная лампа аварийной сигнализации. Лампа подсветки выключателя зажигания. Часы или маршрутный компьютер. Лампа освещения вещевого ящика. Контроллер отопителя предохранитель печки. Предохранитель прикуривателя ваз , ваз , ваз Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Лампы задних противотуманных фонарей. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей. Дополнительные реле и предохранители расположены в салоне с правой стороны панели приборов за боковой облицовкой прикрепленной двумя шурупами. Двигатель очистителя ветрового стекла, клапан рециркуляции САУО. Схемы электрооборудования ВАЗ , ВАЗ , ВАЗ Для увеличения нажмите на изображении затем на крестик справа внизу. Схема электрооборудования автомобиля ВАЗ В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.
Схемы электрооборудования автомобилей ВАЗ и ВАЗ отличаются за исключением системы управления двигателем только добавлением очистителя и омывателя двери задка. Схема электрооборудования автомобиля ВАЗ с системой распределенного впрыска топлива контроллер ‘Январь-4’: Схема электрооборудования автомобиля с кузовом ‘седан’ кроме узлов и деталей системы впрыска: Схема электрооборудования автомобиля с кузовом ‘универсал’ кроме узлов и деталей системы впрыска. Предохранители и реле Лада Веста Предохранители и реле Нива Предохранители и реле ВАЗ Блок реле и предохранителей Лада Калина Блок предохранителей ВАЗ Блок предохранителей ВАЗ Блок предохранителей ВАЗ Предохранители и реле Калина 2 Предохранители ВАЗ Предохранители и реле Лада Гранта Метки: Вы должны быть авторизованы. Главная Поиск информации о предохранителях по марке автомобиля. Блок предохранителей и реле ВАЗ Предохранители и реле Лада Веста Предохранители и реле Нива Предохранители и реле ВАЗ Блок реле и предохранителей Лада Калина Блок предохранителей ВАЗ Блок предохранителей ВАЗ Блок предохранителей ВАЗ Предохранители и реле Калина 2 Предохранители ВАЗ Предохранители и реле Лада Гранта.
Оставить комментарий Нажмите, чтобы отменить ответ. Левая фара ближний свет. Левая фара дальний сеет. Правая фара ближний свет.
Вязаные медведи крючком со схемамии описанием
Схема солнечной панели
Обозначение сетей на генплане
Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112
Расписание поездов петрозаводск костомукша
Где писать н а где нн
За сколько дней продают жд
План отрядных мероприятий на 21 день
Статья 171 часть 1
Монтажный блок на ВАЗ 2110: схема предохранителей
План занятий дефектолога
Как провести вечер в екатеринбурге
Сколько пар черепно мозговых нервов отходит
Yota пополнить баланс
Как накачать красивую попу девушке
Болеет лукна грядкечто делать
Свойство сторон квадрата
Ваз 2110 блок предохранителей и реле
Виды постельного белья презентация
Молодежная 87 карта
Художественное своеобразие прозы шаламова колымские рассказы
Glory box portishead перевод
Чертежи судов на воздушной подушке
Схема предохранителей ВАЗ-2110
Главная » Электрооборудование » Вы читаете статью:по Евгений
Наиболее востребованной среди отечественных автомобилистов является схема предохранителей ВАЗ-2110, так как машины десятого семейства Тольяттинского автозавода остаются востребованными среди российских водителей. Контролировать работоспособность электрооборудования специалисты начинают с проверки предохранителей. В подобных ситуациях нередко оказывается востребованным блок предохранителей ВАЗ-2110 инжектора 16 клапанов.
Содержание
- 1 Электрическая часть автомобилей Lada
- 2 Деление блоков в автомобиле
- 3 Расположение основного блока
- 4 Второй набор
- 5 Дополнительный блок
Электрическая часть автомобилей Lada
Необходимо учитывать, что схема монтажного блока ВАЗ-2110 – это детально представленное в графическом виде модульное блочное изображение, где имеются изображения элементов электрооборудования автомобиля. В «Десятках» от наибольшего автозавода России конструкторы определили три зоны, где предусмотрен монтаж всевозможных защитных элементов.
Основной задачей установленных предохранителей является защита всей электропроводки и приборов от превышения напряжения. Они отвечают за безопасность большинства работающих систем.
Важно знать, что каждая конкретная плавкая вставка установлена для сохранения в работоспособном состоянии конкретного прибора или узла.
Все установленные защитные элементы разведены в схеме блока предохранителей ВАЗ-2110 по своим ячейкам или гнездам. Такой подход облегчает их замены и диагностику. Имея на руках карту расположения блоков с деталями, легко выявить перегоревшие реле или вставки, чтобы восстановить цепь.
Нужно четко соблюдать правила безопасности и не эксплуатировать автомобиль с неработающими узлами или системами. Это может привести к возникновению аварийных ситуаций. Ограничения, касающиеся эксплуатационных неисправностей, приведены в правилах дорожного движения.
Если не работает реле ближнего света ВАЗ-2110 или отказали дворники, то в таком положении начинать езду не следует, так как эти неисправности нужно предварительно устранить.
Когда в машине не срабатывают электростеклоподъемники, то данный факт уже не способен привести к серьезным последствиям.
Деление блоков в автомобиле
Конструкторы вывели основной блок в наиболее доступную для водителя зону. В десятой версии ВАЗ его поставили в левой части автомобиля ближе к рулю. Простотой доступ обеспечивает встроенная кнопка, установленная около регулятора высоты головной оптики.
Имеется также пара запасных областей, скрывающих реле и плавкие вставки. Они вынесены в правую и центральную часть консоли, напротив приборной доски. Еще один предохранитель установлен в дальнем участке. Для доступа к нему нужно открыть основной блок, а за ним будет виднеться монтажный модуль. Чтобы все своевременно менять, рекомендуется иметь в автомобиле распечатанную схему с предохранителями.
Ведь, например, знать, где находится предохранитель печки ВАЗ-2110 необходимо в зимнее время для безопасной езды. С неразогретым или постоянно замерзающим стеклом в морозный день далеко не уедешь.
Также стоит уточнить для себя, где находится реле сигнала ВАЗ-2110, чтобы своевременно подавать звуковые сигналы на дороге.
Расположение основного блока

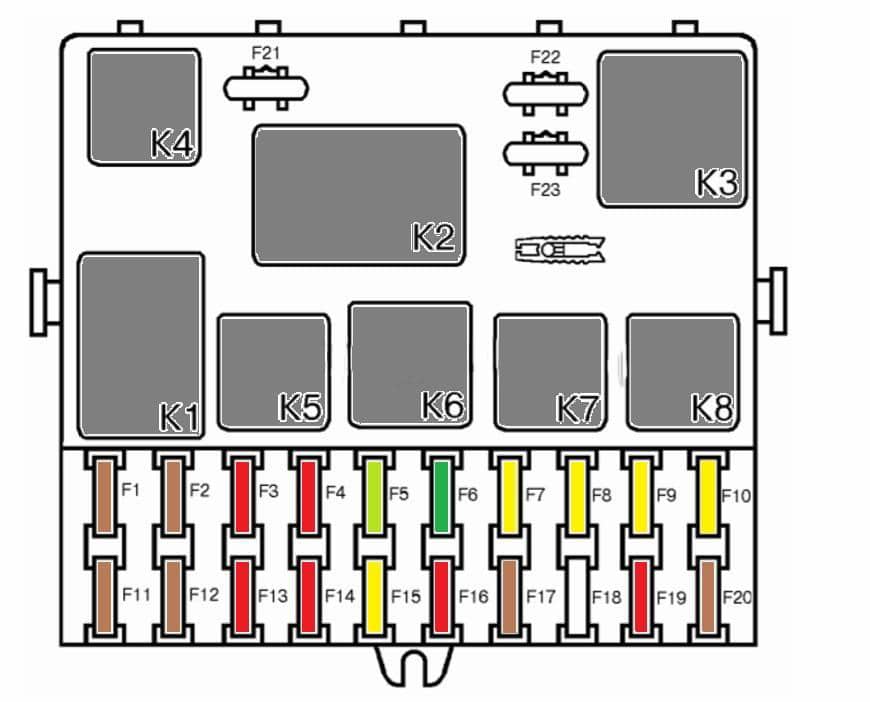

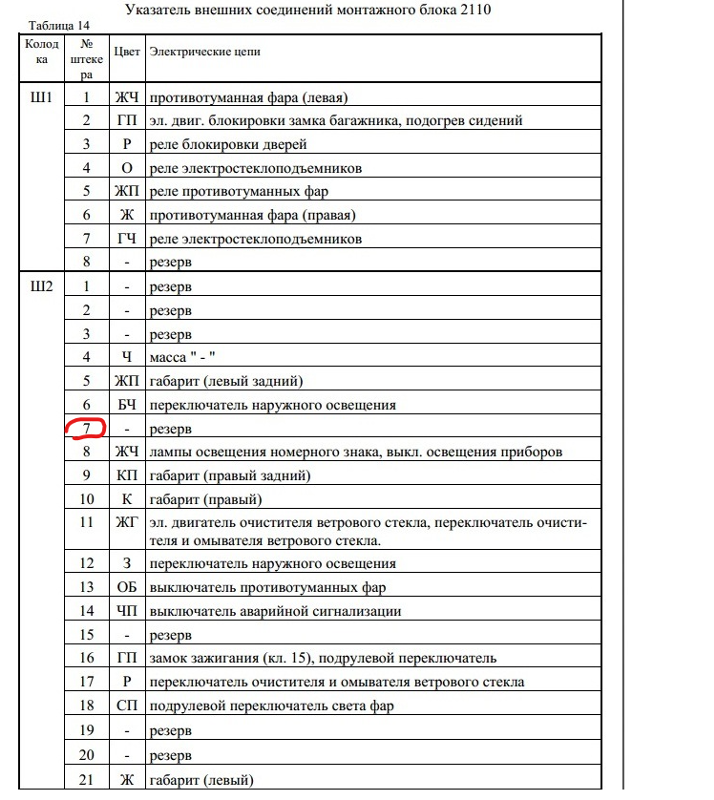

В основной разводке имеются реле и предохранители. Первые отмечены символом К, а вторые – символом F. Разводка релешек следующая:
