Что такое предусилитель на одном транзисторе

Предусилитель на одном транзисторе представляет собой простую схему для усиления слабых электрических сигналов. Основным активным элементом в ней выступает биполярный транзистор, как правило, типа NPN. Такая схема позволяет усилить входной сигнал в несколько десятков раз по напряжению.

Основные преимущества предусилителя на одном транзисторе:

• Простота конструкции
• Низкая стоимость компонентов
• Компактные размеры
• Широкая полоса пропускания
• Возможность работы от низкого напряжения питания

Принцип работы транзисторного предусилителя

Как работает предусилитель на одном транзисторе? Входной сигнал подается на базу транзистора через разделительный конденсатор. Транзистор усиливает этот сигнал за счет эффекта усиления по току. Усиленный сигнал снимается с коллектора транзистора.

Режим работы транзистора задается резисторами в цепях базы и коллектора. Они обеспечивают необходимое смещение и рабочую точку. Емкость в цепи эмиттера служит для температурной стабилизации.

Схема простого предусилителя на транзисторе

Рассмотрим типовую схему предусилителя на одном транзисторе:

• Транзистор NPN типа (например, BC547)
• Резистор в цепи базы 100-470 кОм
• Резистор в цепи коллектора 1-10 кОм
• Конденсатор в цепи эмиттера 10-100 мкФ
• Разделительные конденсаторы на входе и выходе 0.1-1 мкФ
• Напряжение питания 5-12 В

Такая схема обеспечивает коэффициент усиления по напряжению 20-50 в полосе частот до нескольких сотен кГц.

Преимущества предусилителя на одном транзисторе

Какие основные достоинства имеет схема предусилителя на одном транзисторе?

• Минимум компонентов и низкая стоимость
• Простота настройки и отладки
• Малые габариты
• Низкое энергопотребление
• Возможность работы от батарейного питания
• Широкая полоса пропускания

Благодаря этим преимуществам, такие предусилители часто используются в портативной аппаратуре и учебных целях.

Недостатки однотранзисторного предусилителя

Стоит отметить и некоторые недостатки данной схемы:

• Относительно высокий уровень шумов
• Нелинейные искажения на больших сигналах
• Зависимость параметров от температуры
• Ограниченный динамический диапазон
• Невысокое входное сопротивление

Эти недостатки ограничивают применение таких предусилителей в высококачественной аппаратуре.

Области применения однотранзисторных предусилителей

Для каких задач подходят предусилители на одном транзисторе?

• Усиление сигналов с микрофонов
• Предварительные каскады в радиоприемниках
• Усилители для датчиков и сенсоров
• Буферные каскады в измерительной технике
• Предусилители для наушников
• Лабораторные макеты для обучения

В этих применениях простота и низкая стоимость схемы важнее высоких параметров.

Как собрать предусилитель на транзисторе своими руками

Сборка простого предусилителя на одном транзисторе доступна даже начинающим радиолюбителям. Для этого потребуется:

• Транзистор NPN (BC547, 2N3904 и т.п.)
• Резисторы — 2-3 шт
• Конденсаторы — 3-4 шт
• Макетная плата
• Источник питания 9В
• Паяльник и припой

Собрав схему по приведенной выше принципиальной схеме, вы получите рабочий предусилитель для экспериментов.

Настройка и проверка работы предусилителя

После сборки схемы необходимо проверить ее работоспособность и настроить. Как это сделать?

1. Подключите источник питания, соблюдая полярность
2. Измерьте напряжение на коллекторе транзистора — оно должно быть примерно половиной напряжения питания
3. Подайте на вход слабый сигнал от генератора или микрофона
4. Проверьте наличие усиленного сигнала на выходе осциллографом
5. При необходимости подберите номиналы резисторов для оптимального режима

При правильной сборке и настройке вы получите работающий предусилитель с усилением 20-50 дБ.

Возможные улучшения схемы предусилителя

Базовую схему предусилителя на одном транзисторе можно улучшить различными способами:

• Добавление цепи отрицательной обратной связи для стабилизации усиления
• Применение составного транзистора для увеличения коэффициента усиления
• Использование полевого транзистора для повышения входного сопротивления
• Добавление эмиттерного повторителя на выходе для согласования с нагрузкой
• Введение частотной коррекции для расширения полосы пропускания

Эти улучшения позволят получить более качественный предусилитель для конкретных задач.

Сравнение с другими типами предусилителей

Как однотранзисторный предусилитель соотносится с другими схемами по основным параметрам?

• Операционные усилители обеспечивают лучшую линейность и более высокое усиление
• Ламповые каскады дают более «мягкое» звучание, но сложнее в реализации
• Дифференциальные каскады имеют лучшую температурную стабильность
• Многокаскадные схемы позволяют получить большее усиление
• Интегральные микросхемы проще в применении, но менее гибкие

Выбор оптимального типа предусилителя зависит от конкретной задачи и требований.

Заключение

Предусилитель на одном транзисторе — это простое и эффективное решение для усиления слабых сигналов. Несмотря на определенные ограничения, такие схемы находят широкое применение благодаря своей простоте и низкой стоимости. Понимание принципов работы однотранзисторных усилителей — важный этап в изучении аналоговой схемотехники.

Схемы предусилителей на транзисторах

Схема предварительного усилителя Категория: Усилители. Чем удобнее всего паять? Паяльником W. Одноканальная СВ-радиостанция. Схема предварительного усилителя. Категория: Усилители Сейчас, собрать хороший усилитель мощности, не является особой проблемой.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
• Малошумящий High-End предусилитель на транзисторах
• Предусилитель корректор на полевых транзисторах
• Предусилитель на JFET транзисторе
• На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
• Предусилитель с темброблоком на одном транзисторе
• Простой предварительный усилитель НЧ на транзисторах
• Предварительный усилитель с темброблоком
• Полная схема самодельного усилителя звука
• Простой предварительный усилитель

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: sxematube — схема простой цветомузыки на транзисторе

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Микрофонный предусилитель на транзисторах с питанием от Li-ion аккумулятора. Доброго времени суток, участники форума. Нужны рекомендации о построенных схемах транзисторных усилителей и совет в выборе.

Тип микрофона — динамический. Источник питания — Li-ion акб. Ку от Транзисторы: npn BCB и комплементарная pnp BCB hfe: Поскольку разные устройства имеют разное по напряжению фантомное питание к примеру, с моего смартфона всего 0,8В и мкА MAX , а с компьютерной аудиокарты 2,6В и мкА MAX , то возникают затруднения при проектировании одного усилителя с питанием от разных «принимающих устройств».

В наше время куда практичнее использовать литиевый источник питания,а перерасчитать схемы под другое напряжение не сложно.

Были, найдены пара схем на такое напряжение, но либо мне не хватает знаний в матчасти, либо эти схемы не совсем правильны Используется сейчас, взята за основу. Питается по фантомке. Ток смещения базы около 16 мкА при работе со смартфоном ток смещения базы около 52 мкА при работе с компьютером Номинал Rос подобирался так,что бы сигнал не «резался» Цепь из кнопки и резистора обманывает телефон при таком сопротивлении он определяет, что к телефону подключен микрофон Схема 1.

Всё ещёне ясно,какой именно ток оптимален для смещения базы, к тому же, теперь этот ток зависит от напряжения, которое меняется от 2,9 до 4,21 В и получается от 48 до 70мкА соотвественно при Rz близкой к С1 — подобран к R C3 шунт Rос — вопрос в его установке, и появиться ли с ним фоновый белый шум столкнулся с этим, собирая каскад на C, но не в той схеме С4,С5 — срезать случаные высокочастотные наводки к примеру системник пк у меня не заземлён, мало ли чего «прилетит» С6 — низкоомный источник эдс нужен ли?

Rк — ограничивает ток коллектора. Какой ток? А взят с потолка, ориентируясь на ток фантомного питания устройств, как понимаю, чем меньше коллекторный ток, тем больше амплитуда напряжения при том же токе базы По-сути изобретаю велосипед, причем как я его понимаю Нашлась на нашем любимом РЛ. Схема мне очень понравилось, особенно тем, что ООС выполнена на втором транзисторе, однако данная схема питается от более высокого напряжения Как понимаю, что бы получить «примерно те же условия», надо поделить номиналы резисторов на Если я возьму за основу данную схему то увеличу номиналы конденсаторов С1 и С Как понимаю, данным резистором можно задать желаемый Коос, но у нас имеются конденсаторы, что шунтируют эмиттерные резисторы, снова вопрос о белом шуме.

Я не против пожертвовать частью Ку, лишь бы этой бяки в переменном сигнале не было заметно. Понимаю, что резистор фантомного питания, при использовании динамического микрофона надо исключить, изменяя полярность разделительного конденсатора.

Я не нашел какого-либо обсуждения именно этой схемы. Указанная схема имеет схожее построение с предупредим вариантом, однако появился токоограничительный резистор R3 и VT1 не имеет эмиттерного резистора и имеет более низкий ток смещения базы по сравнению с предыдущей схемой.

Оценка 0. Razdolbait Посмотреть профиль Отправить личное сообщение для Razdolbait Найти ещё сообщения от Razdolbait. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно.

Надеюсь, что это не противоречит правилам форума. Прошу администраторов быть благосклонными Схема 4. Данная схема была предложена в обсуждениях к схеме 2 в 44 комментарии от vishz, где он утверждал, что эта схема имеет более лучшие параметры. По схеме видно, что переменная составляющая от источника идет как на базу, так и к «положительно стороне» схемы, к инвертированному сигналу это наша обратная связь Мне совершенно непонятно приимущество этой схемы к предидущим. Действительно ли данная схема превосходит предыдущие по параметрам?

У нас же просто введена обратная связь по переменной составляющей, то есть исключая из схемы 2 С2,С4 и уменьшая сопротивление эмиттерных резисторов, мы увеличим ООС и по переменной составляющей Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля.

Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Требования, предъявляемые к условиям эксплуатации приборов телеметрии и, как следствие, источников питания для них, могут быть довольно жесткими. Компания Fanso предоставляет широкий спектр продукции высокого качества, подтверждаемого выходным контролем, которая рассчитана на различные условия применения.

Прошу прощения! Компэл совместно с Texas Instruments приглашают на вебинар, посвященный системам-на-кристалле для построения ультразвуковых расходомеров жидкостей и газов на базе ядра MSP Вебинар проводит господин Йоханн Ципперер — эксперт по ультразвуковым технологиям, непосредственно участвовавший в создании данного решения. Сообщение от Razdolbait.

Последний раз редактировалось kovigor; Спасибо за ответ! Мне бы определиться что собрать сейчас. Нет, не обижен. Часть схемотехники я читал, но касательно ОУ и частотных фильтров, за транзисторы начал около трех дней назад до этого собирал по готовым схемам.

У меня лежит горка транзисторов, и нужно подключать микрофон в разных условиях. Да, работа скорее ученическая, делаю из интереса. Модулятор я скачал, но не знал что читать для работы с ним, спасибо за рекомендацию Жучки — это прикольно, но не законно В начале своего длинного сообщения я указал, что мне нужен совет в выборе схемы. Я время трачу на УНЧ и с микросхемами уже наскучило, а на транзисторах я только ключи,да стабилизаторы напряжения собирал.

При всех плюсах компьютерного моделировния, мне сейчас интереснее это посчитать и пощупать, что бы понимать «почему». Пока буду учиться с программой работать, хотелось бы рассчитать параметры по-старинке, с ручкой и листком бумаги,а потом сравнить.

В некотором смысле, это развлечение. Осцелограф старичок Н и генератор тона имеются Микрофонный усилитель это стандартное решение в бытовой аппаратуре. Это где выкладыватели схем пасутся. До появления электретных микрофонов комплектовались динамическими. Для упрощения коммутации входов часто и густо входные сигналы уменьшались резисторами до уровня микрофонного входа. Который всего три милливольта. Это стандарт для динамических микрофонов. И не с потолка это писанно было.

ГОСТ Аппаратура радиоэлектронная бытовая. Входные и выходные параметры. Напоминает старый анекдот: «Мужик, тебе нужны «шашечки», или тебе нужно ехать? Опции темы. Обратная связь — РадиоЛоцман — Вверх. Перевод: zCarot. Оценить тему. Микрофонный предусилитель на транзисторах с питанием от Li-ion аккумулятора Доброго времени суток, участники форума. Отправить личное сообщение для Razdolbait.

Найти ещё сообщения от Razdolbait. Продолжение: Надеюсь, что это не противоречит правилам форума. Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Цитата: Сообщение от Razdolbait P. Отправить личное сообщение для kovigor. Найти ещё сообщения от kovigor. Файловый архив. Скачиваний: 13 Цитата: Сообщение от Razdolbait Модулятор я скачал, но не знал что читать для работы с ним, спасибо за рекомендацию Отправить личное сообщение для Croma.

Найти ещё сообщения от Croma. Скачиваний: 5 Цитата: Сообщение от Razdolbait При всех плюсах компьютерного моделировния, мне сейчас интереснее это посчитать и пощупать, что бы понимать «почему». Киев, Украина Сообщений: Репутация: 28 0 2. Отправить личное сообщение для falkonist. Найти ещё сообщения от falkonist. Скачиваний: 85 Похожие темы. Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.

Смайлы Вкл. HTML код Выкл.

Малошумящий High-End предусилитель на транзисторах

Войти Регистрация. Логин: Пароль Забыли? Популярные ICO. Обзор ICO Agrotechfarm: цели, преимущества, токены. Обзор ICO fatcats. Универсальный коммутатор для ноутбуков от Baseus — обзор фото.

Напряжение питания этого транзистора может быть в пределах от 5 до 40 В . Схема предусилителя проста и содержит небольшое.

Предусилитель корректор на полевых транзисторах

Я пересмотрел с сотню всевозможных журналов и брошюр в поисках приличной схемы предварительного усилителя и вот кажется нашел Не скрою, в процессе сборки и испытаний пришлось доработать схему — кое-что убрать и добавить. Результаты превзошли все ожидания — правильно собранный ПУ по предложенной мной схеме по качеству звука намного превосходит активные ПУ и многие пассивные, установленные в аппаратуре высшего класса. Поэтому всем, кто пользуется отечественными усилителями независимо от класса рекомендую заменить предварительные усилители на предлагаемый Вашему вниманию. Звук изменится до неузнаваемости, естественно в лучшую сторону, появится прозрачность и чистота при низком уровне шумов и нелинейных искажений. В качестве тонокомпенсированного регулятора громкости R21 можно применить переменный резистор кОм с отводом от середины. При значительном уровне постоянной составляющей в редких случаях в точке А необходимо установить конденсатор емкостью 2.

Предусилитель на JFET транзисторе

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Микрофонный предусилитель на транзисторах с питанием от Li-ion аккумулятора. Доброго времени суток, участники форума. Нужны рекомендации о построенных схемах транзисторных усилителей и совет в выборе.

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Не менее важной частью УНЧ чем усилитель мощности является так же и предварительный усилитель в котором осуществляется не только предварительное усиление сигнала, но и его частотная коррекция с помощью регулятора тембра. На транзисторе VT1 выполнен не столько предварительный усилитель, сколько активный регулятор тембра. Тембр по низким частотам регулируется переменным резистором R2. Тембр по высоким частотам регулируется переменным резистором R4. Частото-зависимый мост включен между входом и выходом каскада на VT1, превращая его в регулируемый активный фильтр.

Предусилитель с темброблоком на одном транзисторе

В г. Одним из таких магнитофонов был «Электроника Самая передовая база комплектующих на то время и ЛПМ немецкой разработки, применение японских сендастовых универсальных головок позволяли надеяться на высокие эксплутационные характеристики. Что из этого получилось — я потом как нибудь поделюсь. Но вот проблемма, «» сконструирована как дека — магнитофонная приставка с усилителями на стереотелефоны. В то время и родился этот усилитель, как мощный оконечный усилитель для самодельных кассетных автомобильных проигывателей, а затем на его основе усилительно-коммутационное устройство. Оно не лишено некоторых недостатков, но ввиду своей простоты и доступности комплектации пользовалось большим интересом местных г.

На рисунке приводится схема несложного предварительного ниже статье приведено описание двух схем предварительных усилителей для питания.

Простой предварительный усилитель НЧ на транзисторах

Пятипороговый индикатор тока с выключателем нагрузки. Недостаток только в том, что УНЧ получается не полный, без предусилителя с регулировками громкости и тембра. Каскад на транзисторе VT1 построен по схеме эмиттерного повторителя и служит, в основном, для повышения входного сопротивления, и снижения влияния параметров выхода источника сигнала на регулировку тембра.

Предварительный усилитель с темброблоком

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Предварительный усилитель на 2-х транзисторах. Сообщение от phil НО есть проблема — большой уровень шума, подскажите в чём проблема, с чем я перемудрил.

Русский: English:.

Полная схема самодельного усилителя звука

Статья о том, как можно своими руками собрать усилитель, который имеет звучание на уровне заводских, среднего ценового диапазона. Нижее будет описана сборка полного УНЧ, в состав которого входят предусилитель, усилитель мощности звука, индикатор, защита, два блока питания. Всё это собрано в корпусе от Радиотехники. Для увеличения электросхемы — клик. Смотреть ещё схемы усилителей.

Простой предварительный усилитель

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей.

Микрофонный усилитель и УНЧ для ЦАП и АЦП микроконтроллера / Habr

В статье изложены подходы по построению схемотехники усилителей для микрофона и динамиков в микроконтроллерной технике. Занимаемое элементами усилителей пространство не превышает

Предисловие

Хотел применить в проекте синтезатор речи в реальном времени на основе библиотеки
ESP8266Audio — supports ESP8266 & ESP32
Автор порта библитотеки предлагает подключать динамик используя один транзистор

Use the AudioOutputI2SNoDAC object instead of the AudioOutputI2S in your code, and the following schematic to drive a 2-3W speaker using a single $0.05 NPN 2N3904 transistor:

Я так и сделал. Но оказалось, что транзистор греется т.к. каскад работает в режиме класса A. Стабилизатор напряжения 300mA просто не справился с питанием контроллера и такого усилителя. Не говоря уже про питание от батареи, которую пришлось бы ставить не оправданно большей емкости, по сравнению с применением усилителя класса AB, B или C. Пришлось искать различные варианты. Так же рассмотрены варианты усилителей для микрофона. Напряжение питания усилителей однополярное 3V…5V

Усилитель на одном транзисторе для микрофона

Первое и самое простое это каскад с общим эмиттером. В качестве микрофона будем использовать электретный микрофон. В нем использован предусилитель на полевом транзисторе. Для его питания нужен источник питания

Мне нравится схема с использованием Collector-Feedback Bias. Во первых в ней на один резистор меньше по сравнению с классической схемой на делителе и за счет отрицательной обратной связи компенсирует разброс в коэффициенте усиления транзистора.

Transistor Biasing Calculations

Для примера зададимся резистором коллектора 18 KOm для усиления в 50 раз резистор в эмиттере будет (упрощенно, т. к. мы не учитываем внутреннее сопротивление эмиттера) 18000 / 50 = 360 Om

Поскольку входное сопротивление АЦП обычно составляет сотни KOm можно немного увеличить сопротивление коллектора и достичь большего усиления. Важно чтобы сопротивление следующего каскада (в нашем случае вход АЦП) имело большое входное сопротивление, что бы наш усилитель мог «раскачать» сигнал. Иначе придется увеличивать ток через коллектор уменьшая резистор в коллекторе, а это приведет к уменьшению усиления в целом

Сопротивление в эмиттере используется для стабилизации режима транзистора за счет отрицательной обратной связи. Если подключить параллельно этому резистору конденсатор, то отрицательная обратная связь по переменному напряжению исключается и каскад имеет коэффициент усиление как у самого транзистора «по документации».

Еще один момент. надо задать выходное напряжение на коллекторе, равное половине полной рабочей шкалы напряжения АЦП. Шкала ESP32 без аттенюаторов 1.1V. Смещением базы R10 выставляем на коллекторе 0. 5V… 0.6V

• 0 dB attenuation (ADC_ATTEN_DB_0) gives full-scale voltage 1.1 V
• 2.5 dB attenuation (ADC_ATTEN_DB_2_5) gives full-scale voltage 1.5 V
• 6 dB attenuation (ADC_ATTEN_DB_6) gives full-scale voltage 2.2 V
• 11 dB attenuation (ADC_ATTEN_DB_11) gives full-scale voltage 3.9 V

Можно сделать смещение на коллекторе близкое к половине напряжения питания и увеличить коэффициент усиления каскада, но добавив аттенюатор. Однако, вносить ослабление не рекомендуется, поскольку нам понадобится большее усиление

Схема и расположение на плате

Усилитель на трех транзисторах для динамика

Для усилителя применим схему на трех транзисторах с выходным каскадом в режима AB. Зададим ток покоя порядка 5 — 10 mA. Ток покоя устанавливается резистором R4. R15 устанавливает половину напряжения питания на эмиттерах

Варианты исполнения:

Class AB Power Amplifiers

ZL2PD No IC Audio Amplifier

Схема и расположение на плате

Усилитель на операционном усилителе для микрофона

Ниже ссылка на наиболее распространенные решения с расчетами для микрофонного усилителя

TI Designs – Precision: Verified Design Single-Supply, Electret Microphone Pre-Amplifier Reference Design

Designing tiny microphone circuits with the industry’s smallest op amp

Хорошая статья по предотвращению помех по питанию в схемах op amp
Операционный усилитель с однополярным питанием

Схема и расположение на плате усилитель для микрофона и динамика

» />

Расчеты конденсаторов

C2 =

C5 =

C14 =

Можно использовать любой операционный усилитель, даже LM358 или LM322 (LM324 четыре усилителя в одном корпусе). Рекомендуется выбирать усилитель с выходом Rail-to-Rail для достижения большей амлитуды на выходе

Усилитель на операционном усилителе для динамика. Параллельное включение

Поиски использования параллельного включения операционного усилителя для раскачки более менее приемлемой мощности привели на интересные решения.
Один человек взял аж 60! усилителей и сделал себе подарок на юбилей. Вот это я понимаю.

Ссылка работает не всегда

На Русскоязычном форуме есть вот такое решение
Качественный оконечный УНЧ для ППП на TS922 и TS925

Микросхема семейства TS922 способна отдавать 80 мА на нагрузку 32 Ом

TS922

Features
• Rail-to-rail input and output
• Low noise: 9 nV/√Hz
• Low distortion
• High output current: 80 mA (able to drive 32 Ω loads)
• High-speed: 4 MHz, 1 V/μs
• Operating from 2.7 to 12 V
• Low input offset voltage: 900 μV max. (TS922A)

Комбинированная схема с операционным усилителем и каскадом класса B, AB
Small audio amplifiers

Что бы хотелось попробовать в будущем

Добавить возможность автоматической регулировки усиления. Например на основе такого решения Использование усилителя с АРУ как мягкого ограничителя уровня сигналов

Для «сжатия» уровня входного сигнала, чтобы уровень выходного сигнала не зависел от громкости говорящего в микрофон применяют SSM2167. Это предусилитель микрофона с регулируемой компрессией. Но выходное напряжения ограничен 0.7V и смещение на выходе 1.4V. Для согласование со входом АЦП потребуется каскад с небольшим усилением.

SSM2167 spec

The output impedance of the SSM2167 is typically less than 145 Ω, and the external load on Pin 9 should be >5 kΩ. The nominal output dc voltage of the device is approximately 1. 4 V;therefore, a blocking capacitor for grounded loads must be used.

Заключение

Использование транзисторных усилителей в современной электронике оправдано когда нет возможности купить специализированные микросхемы такие как stereo — PAM8403, PAM8406 или mono PAM8302A, PAM8304, NS4150. Где PAM8406 — Абсолютный фаворит если нужен стерео усилитель с однополярным питанием. Его цена стремится к 2$ за 10 штук. Есть возможность включения режима усиления выходного каскада в режим AB

В качестве микрофонного усилителя можно использовать mems микрофоны с I2S интерфейсом, такие как INMP441. В этом случае использование усилителя отпадает и микрофон подключается непосредственно через интерфейс I2S к контроллеру

INMP441

Разводка одного из вариантов платы с усилителями на транзисторах сделанная в Autodesk EAGLE

Autodesk Eagle PCB GitHub

С чего все началось

Плата была изготовлена на фабрике JLCPCB.
Качество мне понравилось, но мне не с чем сравнивать, разве что с травлением в хлорном железе.

Видеоинструкция как распаять эту плату

Схема однотранзисторного аудиоусилителя

4 месяца назад 8 месяцев назад от Ayesha Khan 3008 просмотров

Введение:

Устройство, которое обеспечивает мощность любого сигнала, будь то мощность, напряжение или ток, называется усилителем. Он усиливает слабый сигнал, чтобы сделать его полезным, увеличивая его мощность, или усиливает сигнал для использования в звуковых системах или громкоговорителях, поэтому усилители можно отнести к категории усилителей мощности или усилителей слабого сигнала.

Аудиоусилитель, представляющий собой усилитель мощности, представляет собой один из типов усилителей, который усиливает маломощный электронный аудиосигнал, такой как сигнал от любого музыкального инструмента или радиоприемника, и усиливает этот сигнал до уровня, достаточного для возбуждения громкоговорители или наушники.

В этой статье мы обсудим простую и легкую в сборке схему аудиоусилителя и схему предварительного усилителя с использованием нескольких компонентов. Основным компонентом схемы является NPN-транзистор BC547. Подробное объяснение приведено ниже.

Buy From Amazon

Hardware Components

The following components are required to make Audio Amplifier Circuit

S. No	Components	Value	Quantity
1.	Transistor	BC547	2
2.	Резистор	2Kω, 2,2 кОм, 10 кОм	1
3.	Электролитический капитан
3,	Электролитический капитан
3.	Электролитический капитан
3,	.0038	1µF/16V, 47µF/16V	2,1
4.	Loud Speaker		1
5.	Battery	9V	1

BC547 Pinout

Для получения подробного описания выводов, размеров и технических характеристик загрузите техническое описание BC547

Схема аудиоусилителя

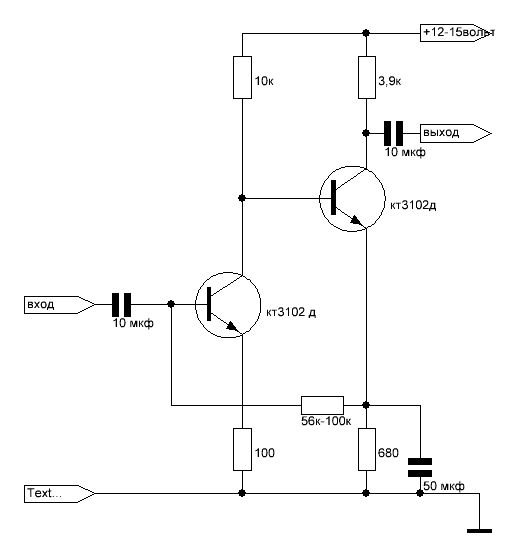

Схема предварительного усилителяАудиоусилитель на транзисторе

Объяснение работы

Схема предварительного усилителя в основном используется для усиления слабого звукового сигнала до определенного уровня, который затем подается на усилитель мощности, который усиливает сигнал для привода громкоговорителя.

Здесь обе схемы используют транзистор BC547 для усиления звукового сигнала. Сигнал с микрофона подается на схему предварительного усилителя, чтобы удалить шум и искажения из сигнала и усилить его. Резистор подключен между входом и клеммой VCC для усиления аудиосигнала, в то время как подключенный конденсатор отфильтровывает шум, а сигнал связи подается на базу транзистора. Подключен резистор, который действует как резистор связи для коллектора, где принимается выходной сигнал, который подается на громкоговоритель через конденсатор. Благодаря смещению транзистора выше его порогового значения принимаемый выходной сигнал не сдвигается по фазе.

Входной сигнал подается на базу транзистора в схеме усилителя через конденсатор, а резистор соединен и соединен с коллектором. Транзистор смещен выше напряжения отсечки, которое постоянно присутствует на базе транзистора, следовательно, усиливает сигнал на выходе.

Применение:

Звуковые усилители применяются:

• Инструментальные усилители используются в различных музыкальных инструментах.
• Система громкой связи
• Кинотеатры или звуковые системы для концертов.

Таким образом, существует множество реальных применений аудиоусилителей.

Похожие сообщения:

Транзисторный предусилитель | diyAudio

Jrp27

Участник

01.09.2016 8:43

#1

• 01.09.2016 8:43
• #1

Любую хорошую маленькую, простую, высокоточную схему предусилителя на транзисторах, которую я могу построить? Планирую использовать его с моим самодельным усилителем мощности. Предусилитель должен иметь возможность принимать входной сигнал уровня iPod.

Будем признательны за любую помощь.



Ричиду

Участник

01.09.2016 9:55

#2

• 01.09.2016 9:55
• #2

iPod 5G обеспечивает выходной уровень 1 В. Какое входное напряжение обеспечивает полную мощность самодельного усилителя? Возможно, вам потребуется только усиление по напряжению 6 дБ (2x).

Операционный усилитель с резистором 10 кОм в контуре обратной связи даст вам усиление +6 дБ, что соответствует качеству источника iPod. Мне нравится ST Micro MC33079двойной операционный усилитель.

Что-то вроде этого от Рода Эллиотта:
[IMGDEAD]http://sound.whsites.net/p09_fig3.gif[/IMGDEAD]

Также см. его полную страницу схем предусилителей, некоторые из них незаметны (не операционные усилители)
Страницы проектов ESP — Аудио и электроника своими руками



Николай Петренко

Участник

01.09.2016 10:40

#3

• 01. 09.2016 10:40
• #3

Jrp27 сказал:

Любую хорошую маленькую, простую, высокоточную схему предусилителя на транзисторах, которую я могу собрать? Планирую использовать его с моим самодельным усилителем мощности. Предусилитель должен иметь возможность принимать входной сигнал уровня iPod.

Будем признательны за любую помощь.

Нажмите, чтобы развернуть…

Попробуйте Rod Elliott P37A, может он не так хорош, как OPA2132, но хотя бы раз в жизни стоит попробовать
[IMGDEAD]http://sound.westhost.com/p37a-fig1.gif[/IMGDEAD]
Не следует использовать конденсаторы на выходе, если вы можете подстроить VR1L, чтобы установить выход как можно ближе к 0 В, или следующие каскады уже имеют конденсаторы связи по переменному току. Если необходимо использовать, вы должны использовать пленку или бумагу или конденсатор PIO, такой как WIMA MKP10 (2x 10 мкФ параллельно) или Mcap или K40U … Избегайте биполярных конденсаторов, поскольку они не годятся, если требуется долговременная стабильность.



француз

Участник

01.09.2016 11:50

#4

• 01.09.2016 11:50
• #4

Для iPod и других устройств с выходом на наушники можно использовать повышающие трансформаторы.



Николай Петренко

Участник

01.09.2016 13:26

#5

• 01.09.2016 13:26
• #5

franzm сказал:

Для iPod и других устройств с выходом на наушники можно использовать повышающие трансформаторы.

Нажмите, чтобы развернуть…

Трансформатор связи с высокой точностью воспроизведения дорог и неудобен, особенно в стереорежиме. Если два трансформатора разместить близко друг к другу из-за нехватки места, возникнут перекрестные помехи, поскольку магнитное поле одного трансформатора будет воздействовать на другой.
Дешевые или средние трансформаторы будут звучать как дерьмо! Дисторсия и слабый очень низкий AF.
Я думаю, твердотельный предусилитель будет лучшим выбором по деньгам, пространству и качеству звука.



Струт

Запрещено

01.09.2016 17:06

#6

• 01.09.2016 17:06
• #6

Привет, ребята

Я знаю, что существуют разные форматы файлов, которые МОЖЕТ использовать, но кто с помощью iPod будет использовать формат с самой высокой точностью? Точность источника уже низкая, поэтому никакая предложенная схема вряд ли ухудшит звук.

Какая цепь является PA? Это чип-усилитель? Любой предусилитель операционного усилителя обеспечит производительность лучше, чем качество вывода iPod. Цепь в пост-2 должна иметь конденсатор последовательно с резистором на землю в контуре обратной связи. Это обеспечит минимальное смещение выходного постоянного тока. в противном случае на выходе может быть крошечное постоянное напряжение, которое может нарушить вход PA.

НИКОГДА не используйте конденсаторы с бумажным диэлектриком. Со временем они высыхают, изменяют свои характеристики и вызывают большие потери сигнала. Клиент принес мне старый усилитель с очень низкой выходной мощностью. Я заменил бумажные соединительные колпачки современными пластиковыми, и усилитель снова заработал на полную мощность. Так что, собственно, я исправляюсь сам: бумажные конденсаторы ухудшают звук даже айпода.

Цифровой звук может звучать просто потрясающе, но я никогда не слышал, чтобы такая система использовала iPod.

Веселись



xrk971

Участник

01. 09.2016 17:22

#7

• 01.09.2016 17:22
• #7

Проект16

Участник

01.09.2016 20:11

#8

• 01.09.2016 20:11
• #8

xrk971 сказал:

Мне нравятся дизайны Apex — их легко сделать, они работают и хорошо звучат.

Нажмите, чтобы развернуть…

Привет xrk971
Мне нравится ваша работа, файлы (.pdf или gerber) доступны?

С уважением.



xrk971

Участник

01.09.2016 20:27

#9

• 01.09.2016 20:27
• #9

Проект16

Участник

01. 09.2016 20:46

#10

• 01.09.2016 20:46
• #10

Спасибо за ответ и поздравление с хорошей работой усилителей достижений предложенных на форуме.



брукетассин

Участник

01.09.2016 20:53

#11

• 01. 09.2016 20:53
• #11

Вот очень хорошее место для начала.
Я собрал предусилитель RIAA и очень им доволен.
С очень небольшим количеством модификаций это могло бы сослужить вам хорошую службу.

Учебное пособие по транзисторным усилителям звука, часть 5



Марк Джонсон

Участник

01.09.2016 20:59

#12

• 01.09.2016 20:59
• #12

Джеймс Бонджорно — дизайнер Ampzilla и других известных продуктов.

Вот статья, которую он написал для июньского номера журнала Popular Electronics за 1972 год со скромным заголовком

Создание предусилителя без искажений

К сожалению, так как это больше, чем максимальный размер файла для .pdf здесь, в DIYA, я извлек каждую страницу статьи отдельно. Прилагается 5 страниц и 5 файлов .pdf. Извините за раздражение.



Jrp27

Участник

2016-09-02 2:46

№13

• 2016-09-02 2:46
• №13

Марк Джонсон сказал:

Джеймс Бонджорно — дизайнер Ampzilla и других известных продуктов.

Вот статья, которую он написал для июньского номера журнала Popular Electronics за 1972 год со скромным заголовком

Создание предусилителя без искажений извлек каждую страницу статьи по отдельности. Прилагается 5 страниц и 5 файлов .pdf. Извините за раздражение.

Нажмите, чтобы развернуть…

Спасибо Марк. Я не могу открыть PDF-файлы, вы можете загрузить полную статью на RapidShare и вставить ссылку сюда.



Ричиду

Участник

2016-09-02 4:11

№14

• 2016-09-02 4:11
• №14

Марк Джонсон сказал:

Сборка предусилителя без искажений

Нажмите, чтобы развернуть. ..

Большое спасибо, Марк, за то, что нашли время разделить PDF-файлы и разместить здесь старую статью. Я с нетерпением жду его изучения. Джеймс был великим новатором в нашем хобби… RIP.

JRP27, я без проблем загрузил все 5 PDF-файлов. Попробуйте щелкнуть правой кнопкой мыши, сохранить как..



Jrp27

Участник

2016-09-02 4:14

№15

• 2016-09-02 4:14
• №15

Понял. Поскольку транзисторов 2n4250 и 2n5089 больше нет, какие транзисторы можно использовать вместо них?



аммель68

Запрещено

2016-09-02 4:25

№16

• 2016-09-02 4:25
• №16

Марк Джонсон сказал:

Джеймс Бонджорно — дизайнер Ampzilla и других известных продуктов.

Вот статья, которую он написал для июньского номера журнала Popular Electronics за 1972 год со скромным заголовком

Создание предусилителя без искажений

Нажмите, чтобы развернуть…

Без сомнения, г-н Бонджорно был талантливым дизайнером, но я не могу поверить, что дизайн 44-летней давности нельзя сравнить с современными транзисторами и/или операционными усилителями или превзойти их.

Кроме того, зачем вам все усиление фонокорректора для iPod?



аммель68

Запрещено

2016-09-02 4:28

# 17

• 2016-09-02 4:28
• # 17

Jrp27 сказал:

Понял. Поскольку транзисторов 2n4250 и 2n5089 больше нет, какие транзисторы можно использовать вместо них?

Нажмите, чтобы развернуть…

На eBay есть несколько продавцов, у которых есть 2N4250 и 5089. Просто выполните поиск.



JMFahey

Участник

2016-09-02 4:37

# 18

• 2016-09-02 4:37
• # 18

Если говорить проще, один двойной операционный усилитель Rod Elliot (TL072 или аналогичный) уже лучше, чем то, что вам нужно.
Согласитесь добавить конденсатор к земле, чтобы он имел минимальное смещение.
И даже неполяризованный электролит подойдет.

Один важный вопрос: какие источники постоянного напряжения есть в вашем готовом усилителе?
Потому что мы, вероятно, сможем купить у них ваш предусилитель без особых усилий.



Jrp27

Участник

2016-09-02 6:41

# 19

• 2016-09-02 6:41
• # 19

JMFahey сказал:

Будьте проще: один двойной операционный усилитель Rod Elliot (TL072 или аналогичный) уже лучше, чем то, что вам нужно.
Согласитесь добавить конденсатор на землю, чтобы он имел минимальное смещение.
И даже неполяризованный электролит подойдет.

Один важный вопрос: какие источники постоянного напряжения есть в вашем готовом усилителе?
Потому что мы, вероятно, сможем купить у них ваш предусилитель без особых усилий.

Нажмите, чтобы развернуть…

Спасибо, я попробую это, но я действительно хочу транзисторный предусилитель. Мне просто нравится теплый нечеткий звук. Чипсы звучат пронзительно, имхо.

Мой усилитель мощности питается от двух источников питания 45 В постоянного тока



Марк Джонсон

Участник

02.09.2016 16:00

#20

• 02.
