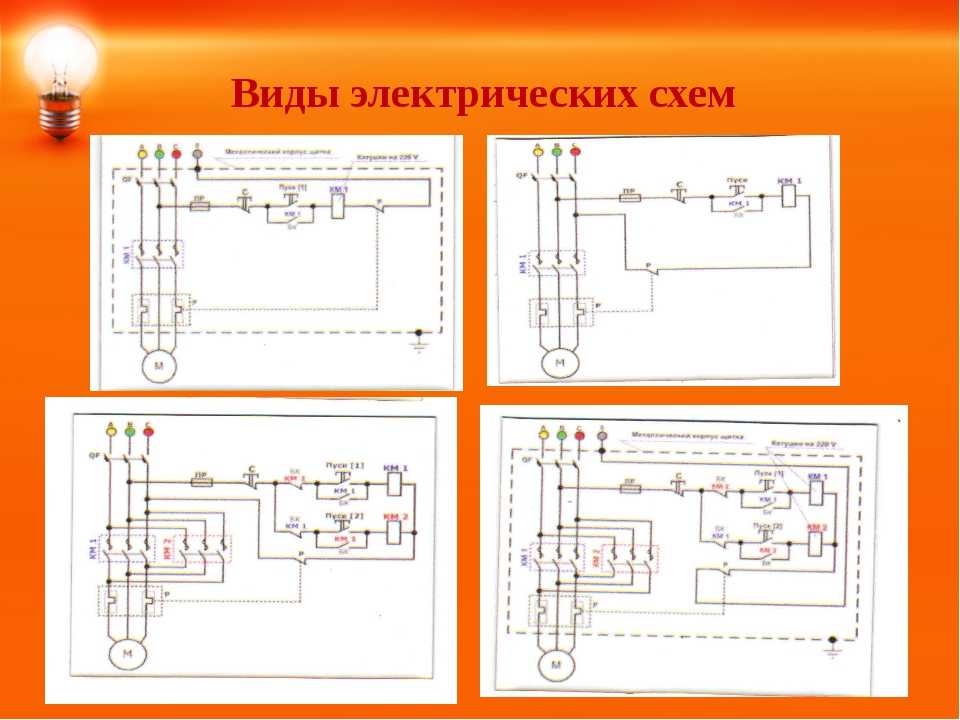

Основные типы электрических схем
Электрические схемы являются важным инструментом для проектирования, анализа и документирования электрических и электронных систем. Существует несколько основных типов электрических схем, каждый из которых имеет свое назначение и особенности:
- Структурные схемы
- Функциональные схемы
- Принципиальные схемы
- Схемы соединений
- Схемы подключения
- Схемы расположения
- Объединенные схемы
Рассмотрим подробнее каждый из этих типов схем и их применение.
Структурные электрические схемы
Структурная схема (Э1) — это документ, определяющий основные функциональные части изделия, их назначение и взаимосвязи. Она дает общее представление о составе и принципе работы системы.
Основные особенности структурных схем:
- Изображают основные функциональные блоки системы
- Показывают взаимосвязи между блоками
- Не содержат подробностей внутреннего устройства блоков
- Используют условные графические обозначения или прямоугольники с названиями
- Стрелками обозначают направления сигналов или процессов
Структурные схемы применяются на начальных этапах проектирования для формирования общего представления о системе. Они помогают понять состав изделия и взаимодействие его частей без излишней детализации.
Функциональные электрические схемы
Функциональная схема (Э2) разъясняет процессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом. Она дает более детальное представление о работе системы, чем структурная схема.
Ключевые особенности функциональных схем:
- Показывают функциональные части изделия, участвующие в определенном процессе
- Раскрывают принцип работы изделия
- Отображают последовательность процессов во времени
- Используют условные графические обозначения элементов
- Могут содержать поясняющие надписи
Функциональные схемы применяются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Они позволяют лучше понять назначение каждой части системы.
Принципиальные электрические схемы
Принципиальная (полная) схема (Э3) определяет полный состав элементов изделия и связей между ними. Она дает детальное представление о работе устройства на уровне отдельных компонентов.
Основные характеристики принципиальных схем:
- Содержат все электрические элементы и устройства изделия
- Показывают все электрические связи между элементами
- Используют стандартизированные условные графические обозначения
- Каждый элемент имеет позиционное обозначение
- Указывают параметры элементов, необходимые для понимания работы схемы
Принципиальные схемы являются основой для разработки конструкторской документации и создания устройства. Они незаменимы при изготовлении, наладке и ремонте электрооборудования.
Схемы электрических соединений
Схема соединений (монтажная) (Э4) показывает соединения составных частей изделия и определяет провода, жгуты, кабели, которыми выполняются эти соединения. Она дает представление о физической реализации электрических связей.
Ключевые особенности схем соединений:
- Отображают все устройства и элементы изделия
- Показывают соединения между устройствами и элементами
- Указывают типы проводов, жгутов, кабелей
- Содержат данные о подключении к разъемам, платам, зажимам
- Расположение элементов примерно соответствует их реальному размещению
Схемы соединений используются при разработке конструкции изделия, изготовлении и эксплуатации. Они необходимы для правильного монтажа электропроводки и поиска неисправностей.
Схемы подключения электрооборудования
Схема подключения (Э5) показывает внешние подключения изделия. Она отображает связи изделия с другими устройствами или системами.
Основные характеристики схем подключения:
- Изображают изделие и его входные/выходные элементы
- Показывают подключение внешних проводов и кабелей
- Содержат данные о характеристиках внешних цепей
- Указывают адреса подключений
- Используют позиционные обозначения элементов
Схемы подключения применяются при монтаже изделия на месте эксплуатации. Они помогают правильно подключить устройство к внешним системам и коммуникациям.
Схемы расположения электрооборудования
Схема расположения (Э7) определяет относительное расположение составных частей изделия. При необходимости она также показывает провода, жгуты, кабели.
Ключевые особенности схем расположения:
- Отображают составные части изделия
- Показывают их относительное расположение
- Могут содержать изображение конструкции или помещения
- При необходимости отображают провода, жгуты, кабели
- Дают представление о физическом размещении компонентов
Схемы расположения используются при разработке конструкции изделия и его компоновке. Они помогают оптимально разместить компоненты и проложить электропроводку.
Объединенные электрические схемы
Объединенная схема (Э0) содержит элементы различных типов схем одного вида. Она сочетает в себе особенности нескольких типов схем на одном чертеже.
Основные характеристики объединенных схем:
- Комбинируют элементы разных типов схем
- Могут содержать элементы структурных, функциональных, принципиальных и других схем
- Позволяют представить разнородную информацию на одном чертеже
- Требуют четкого разделения элементов разных типов
Объединенные схемы применяются, когда нужно представить комплексную информацию об изделии, не создавая несколько отдельных схем. Они удобны для небольших устройств или узлов.
Применение различных типов электрических схем
Каждый тип электрической схемы имеет свою область применения и предназначен для решения определенных задач:
- Структурные схемы используются на начальных этапах проектирования для формирования общего представления о системе
- Функциональные схемы применяются для изучения принципов работы изделий
- Принципиальные схемы необходимы для разработки, изготовления и обслуживания устройств
- Схемы соединений используются при монтаже электропроводки
- Схемы подключения применяются для правильного подключения устройства к внешним системам
- Схемы расположения помогают в компоновке изделия
- Объединенные схемы используются для комплексного представления информации
Правильный выбор типа схемы зависит от конкретной задачи и этапа работы с электрооборудованием. Часто при проектировании и эксплуатации сложных систем используется комбинация различных типов схем.
Стандарты оформления электрических схем
Оформление электрических схем регламентируется рядом стандартов, основным из которых является ГОСТ 2.701-2008 «Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению». Этот стандарт устанавливает виды и типы схем, а также общие требования к их выполнению.
Основные правила оформления электрических схем:
- Использование стандартизированных условных графических обозначений
- Применение установленных форматов листов
- Соблюдение требований к линиям, шрифтам, размерам
- Правильное обозначение элементов и устройств
- Наличие необходимых надписей и технических характеристик
Соблюдение стандартов обеспечивает единообразие оформления технической документации и облегчает чтение и понимание схем различными специалистами.
Программное обеспечение для создания электрических схем
Для создания электрических схем используется специализированное программное обеспечение, которое значительно упрощает процесс проектирования и оформления документации. Наиболее популярные программы для разработки электрических схем:
- AutoCAD Electrical — мощный инструмент для проектирования электрических систем управления
- EPLAN Electric P8 — комплексное решение для проектирования электротехнических и автоматизированных систем
- Microsoft Visio — универсальный инструмент для создания различных схем и диаграмм
- KiCad — бесплатная программа с открытым исходным кодом для разработки электронных схем и печатных плат
- CircuitLab — онлайн-инструмент для создания и моделирования электронных схем
Выбор программного обеспечения зависит от конкретных задач, сложности проектов и предпочтений пользователя. Многие современные программы позволяют не только создавать схемы, но и проводить их анализ и моделирование.
Схемы электрические. Типы схем
Привет Хабр!
Чаще в статьях приводят вместо электрических схем красочные картинки, из-за этого возникают споры в комментариях.
В связи с этим, решил написать небольшую статью-ликбез по типам электрических схем, классифицируемых в Единой системе конструкторской документации (ЕСКД).
На протяжении всей статьи буду опираться на ЕСКД.
Рассмотрим ГОСТ 2.701-2008 Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению
Данный ГОСТ вводит понятия:
- вид схемы — классификационная группировка схем, выделяемая по признакам принципа действия, состава изделия и связей между его составными частями;
- тип схемы — классификационная группировка, выделяемая по признаку их основного назначения.
Сразу договоримся, что вид схем у нас будет единственный — схема электрическая (Э).
Разберемся какие типы схем описаны в данном ГОСТе.
| Тип схемы | Определение | Код типа схемы |
|---|---|---|
| Схема структурная | Документ, определяющий основные функциональные части изделия, их назначение и взаимосвязи | 1 |
| Схема функциональная | Документ, разъясняющий процессы, протекающие в отдельных функциональных цепях изделия (установки) или изделия (установки) в целом | 2 |
| Схема принципиальная (полная) | Документ, определяющий полный состав элементов и взаимосвязи между ними и, как правило, дающий полное (детальное) представления о принципах работы изделия (установки) | 3 |
| Схема соединений (монтажная) | Документ, показывающий соединения составных частей изделия (установки) и определяющий провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединений и ввода (разъемы, платы, зажимы и т. п.) |
4 |
| Схема подключения | Документ, показывающий внешние подключения изделия | 5 |
| Схема общая | Документ, определяющий составные части комплекса и соединения их между собой на месте эксплуатации | 6 |
| Схема расположения | Документ, определяющий относительное расположение составных частей изделия (установки), а при необходимости, также жгутов (проводов, кабелей), трубопроводов, световодов и т.п. | 7 |
| Схема объединенная | Документ, содержащий элементы различных типов схем одного вида | 0 |
| Примечание — Наименования типов схем, указанные в скобках, устанавливают для электрических схем энергетических сооружений. |
||
Далее рассмотрим каждый тип схем более подробно применительно для электрических схем.
Основной документ: ГОСТ 2.702-2011 Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем.
Так, что же такое и с чем «едят» эти схемы электрические?
Нам даст ответ ГОСТ 2.702-2011: Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи.
Схемы электрические в зависимости от основного назначения подразделяют на следующие типы:
Схема электрическая структурная (Э1)
На структурной схеме изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Графическое построение схемы должно обеспечивать наилучшее представление о последовательности взаимодействия функциональных частей в изделии. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.
Пример схемы электрической структурной:
Схема электрическая функциональная (Э2)
На функциональной схеме изображают функциональные части изделия (элементы, устройства и функциональные группы), участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.
Пример схемы электрической функциональной:
Схема электрическая принципиальная (полная) (Э3)
На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии установленных электрических процессов, все электрические взаимосвязи между ними, а также электрические элементы (соединители, зажимы и т.д.), которыми заканчиваются входные и выходные цепи. На схеме допускается изображать соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.
Схемы выполняют для изделий, находящихся в отключенном положении.
Пример схемы электрической принципиальной:
Схема электрическая соединений (монтажная) (Э4)
На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), а также соединения между этими устройствами и элементами. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии. Расположение изображений входных и выходных элементов или выводов внутри графических обозначений и устройств или элементов должно примерно соответствовать их действительному размещению в устройстве или элементе.
Пример схемы электрической соединений:
Схема электрическая подключения (Э5)
На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т.
д.) и подводимые к ним концы проводов и кабелей (многожильных проводов, электрических шнуров) внешнего монтажа, около которых помещают данные о подключении изделия (характеристики внешних цепей и (или) адреса). Размещение изображений входных и выходных элементов внутри графического обозначения изделия должно примерно соответствовать их действительному размещению в изделии. На схеме следует указывать позиционные обозначения входных и выходных элементов, присвоенные им на принципиальной схеме изделия.
Пример схемы электрической подключений:
Схема электрическая общая (Э6)
На общей схеме изображают устройства и элементы, входящие в комплекс, а также провода, жгуты и кабели (многожильные провода, электрические шнуры), соединяющие эти устройства и элементы. Расположение графических обозначений устройств и элементов на схеме должно примерно соответствовать действительному размещению элементов и устройств в изделии.
Пример схемы электрической общей:
Схема электрическая расположения (Э7)
На схеме расположения изображают составные части изделия, а при необходимости связи между ними — конструкцию, помещение или местность, на которых эти составные части будут расположены.
Пример схемы электрической расположения:
Схема электрическая объединенная (Э0)
На данном виде схем изображают различные типы, которые объединяются между собой на одном чертеже.
Пример схемы электрической объединенной:
PS
Это моя первая статья на Хабре не судите строго.
