Как правильно составить схему электропроводки в квартире. Какие группы линий нужно предусмотреть. Как распределить электрические точки в однокомнатной, двухкомнатной и трехкомнатной квартире. На что обратить внимание при самостоятельной прокладке проводки.
Особенности современной электропроводки в квартире
Современная электропроводка в квартире имеет ряд отличительных особенностей по сравнению с проводкой прошлых лет:
- Значительно возросла нагрузка на электросеть из-за увеличения количества бытовых приборов и техники.
- Появились новые виды электрооборудования — компьютеры, системы безопасности, видеонаблюдение и т.д.
- Усложнилась схема разводки кабелей при сохранении основных принципов устройства.
- Используются современные материалы и комплектующие — медные провода, автоматические выключатели, УЗО.
- Обязательно разделение проводки на несколько групп для повышения надежности и безопасности.
При проектировании современной электропроводки важно учитывать все эти особенности для создания надежной и безопасной системы электроснабжения квартиры.
Зачем нужна электрическая схема квартиры?
Электрическая схема квартиры является важным документом по следующим причинам:
- Позволяет правильно спланировать размещение розеток, выключателей и других электроточек.
- Помогает рассчитать необходимое сечение проводов и мощность автоматов защиты.
- Обеспечивает грамотное разделение электропроводки на группы.
- Упрощает монтаж проводки и последующее обслуживание электросети.
- Является основой для получения разрешения на электромонтажные работы.
Наличие схемы позволяет избежать ошибок при монтаже и эксплуатации электропроводки. Это повышает безопасность и надежность электроснабжения квартиры.
Разделение электропроводки на группы
При проектировании электропроводки квартиры рекомендуется разделить ее на несколько групп:
Группа стационарных бытовых приборов
В эту группу входят мощные стационарные электроприборы:
- Электроплита
- Стиральная машина
- Посудомоечная машина
- Бойлер
- Кондиционер
Для этой группы используются отдельные линии с автоматами на 16-25А в зависимости от мощности оборудования.
Выделенная линия для кухни
На кухне рекомендуется сделать отдельную группу розеток для подключения мелкой бытовой техники — чайника, микроволновки, тостера и т.д. Это позволит избежать перегрузки сети.
Группы освещения
Освещение разделяют на 1-2 группы в зависимости от площади квартиры. В больших квартирах делают отдельные группы для разных комнат.
Группа для влажных помещений
Розетки и освещение в ванной, туалете и на балконе выделяют в отдельную группу с УЗО для защиты от поражения током.
Правильное разделение на группы повышает надежность и безопасность электропроводки.
Примеры схем электропроводки для разных квартир
Схема для однокомнатной квартиры или студии
Для небольшой квартиры-студии или однокомнатной квартиры можно использовать следующую схему электропроводки:
- 1 группа освещения на 10А
- 1 группа розеток на 16А
- Отдельная линия для электроплиты на 25А
- Группа для ванной с УЗО на 16А
Общее количество автоматов — 4 шт. Вводной автомат — 40А.
Схема для 2-х и 3-х комнатной квартиры
Для квартир большей площади схема усложняется:
- 2 группы освещения по 10А
- 2 группы розеток по 16А
- Отдельная линия для кухни на 16А
- Группа для ванной с УЗО на 16А
- Линии для стационарных приборов (плита, стиральная машина и т.д.)
Общее количество автоматов — 7-9 шт. Вводной автомат — 63А.
При составлении схемы важно учитывать планировку квартиры и расположение бытовой техники.
Рекомендации по самостоятельной прокладке электропроводки
Если вы решили провести электропроводку самостоятельно, обратите внимание на следующие моменты:
- Используйте только качественные материалы и комплектующие.
- Правильно рассчитайте сечение проводов и мощность автоматов.
- Соблюдайте требования ПУЭ по монтажу проводки.
- Обязательно установите УЗО для защиты от поражения током.
- Не экономьте на количестве розеток и выключателей.
- Сделайте запас по мощности для будущего подключения техники.
При отсутствии опыта лучше доверить электромонтажные работы профессионалам. Это обеспечит безопасность и надежность электроснабжения вашей квартиры.
Схемы электропроводки квартир (69 схем и 15 проектов)
Igor Схемы электропроводки квартиры Ответить на комментарий
В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат. Отмечу, что в этих схемах нет никакого определенного подбора. Схемы собраны без системы и их объединяет только одно, все они относятся к электропроводке квартир и комнат, включая схемы освещения, схемы разводки розеток, схемы уравнивания потенциалов и схемы квартирных электрических щитков.
Замечу, что схемы не являются инструкцией к исполнению, а всего лишь пример работ различных авторов.
Схемы электропроводки квартир дают представление об электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и по исполнению схемы электропроводки квартир делятся на принципиальные и монтажные.
- Принципиальные схемы электропроводки квартир дают самое общее представление об электропроводке квартиры.
- Монтажные схемы электропроводки показывают технологические особенности электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т.п.
Все схемы должны открываться в новом окне
Схема Электроввода квартиры БЕЗ заземляющего провода
Схема Электроввода квартиры с заземляющим проводом
Схема Электропроводки Двух-комнатной квартиры
Схема Электроввода квартиры с отдельной защитой для сантехкабины
МОНТАЖНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ
Схема Электроввода квартиры с электроплитой и заземляющим проводом
Электроразводка для новой кухни

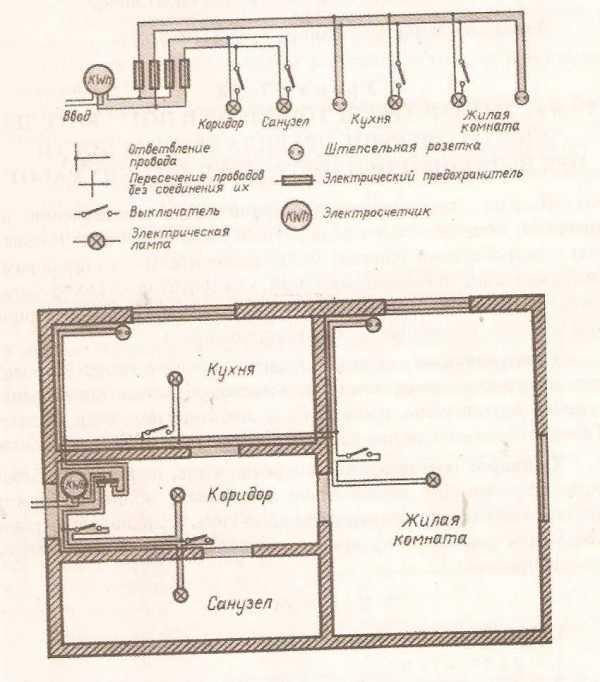

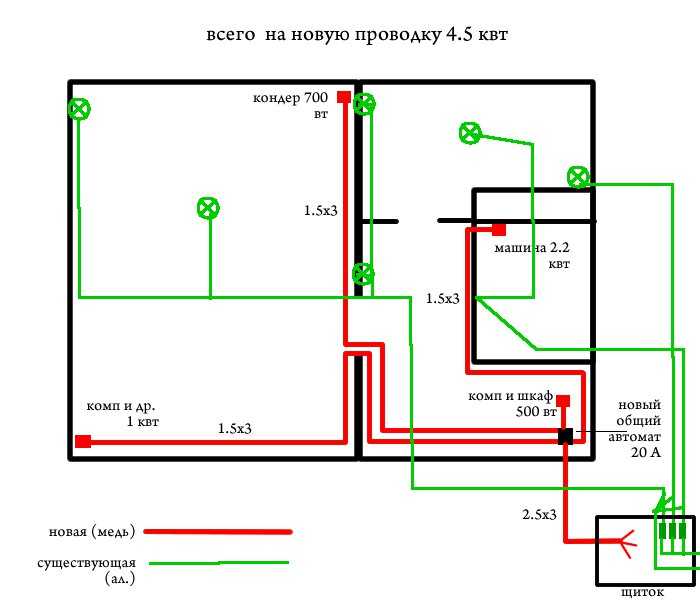

Простая почти рукописная монтажная схема электропроводки
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры (389×599)

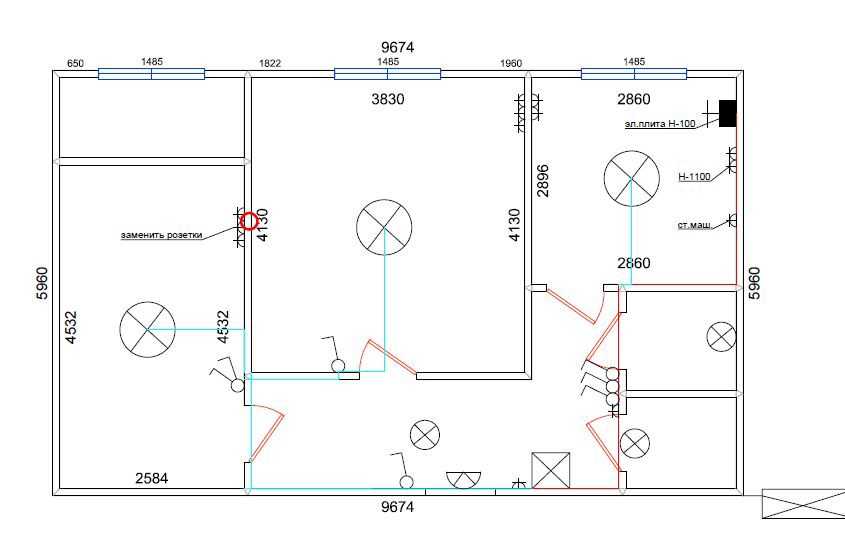

Монтажная Схема Электропроводки Большой однокомнатной квартиры (Размеры: 783 × 565)
Схема Электроплиты (Размеры: 1449 × 880)
СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ (Размеры: 3176 × 1774)
Электросхема кухоной электропроводки для подключения бытовой техники (Размеры: 900 × 636)Монтажная электросхема распаячной коробки (Размеры: 669 × 277)
Электросхема освещения большой современной квартиры (Размеры: 1024 × 724)

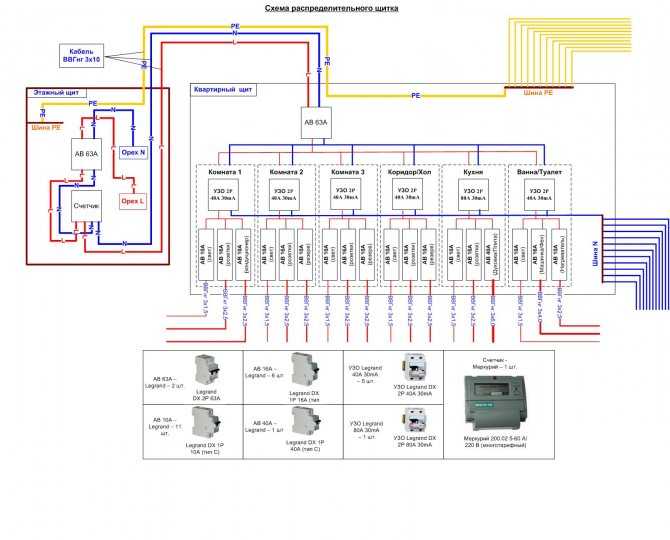

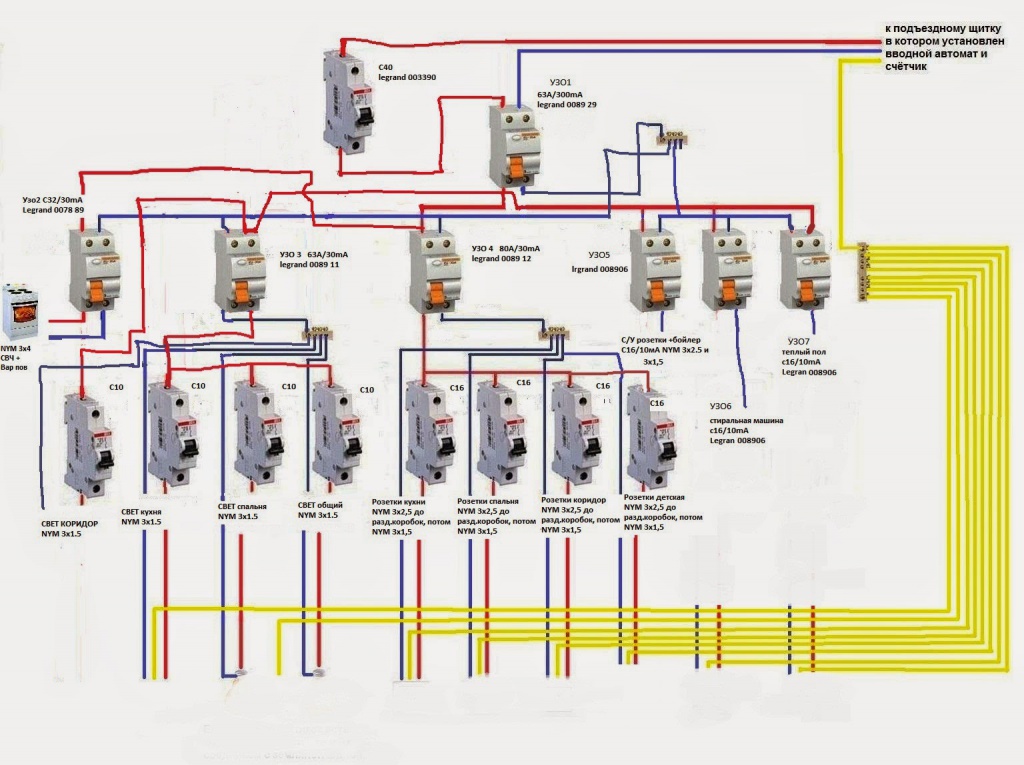

Электросхема подключения электрощитка
Монтажная схема Электропроводки 2х комнат с с/у (Размеры: 1024 × 724)
Монтажная электросхема электропроводки освещения 1комнатной квартиры
Монтажная Электросхема освещения тамбура

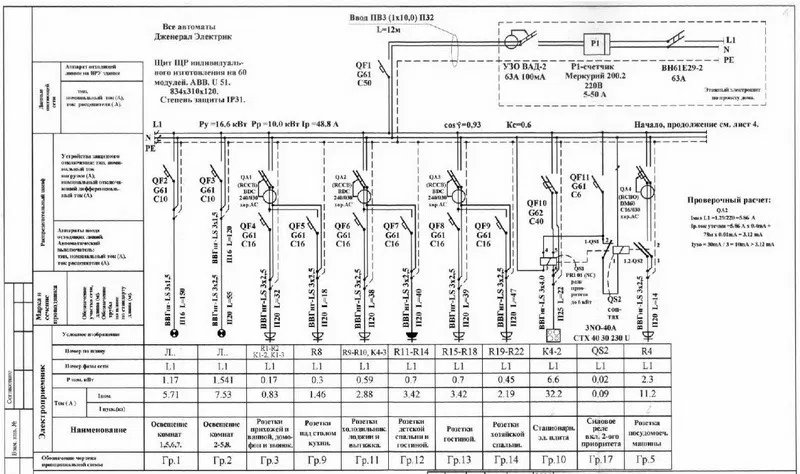

Расчетная однолинейная схема квартиры на 5 Групп (Размеры: 600 × 450)
Электрическая схема освещения 1-комнатной квартиры (2232 х 1679)
Электрическая схема розеток 1-комнатной квартиры.
(1024 ×724)
Простой электропроект 2-х комнатной квартиры (Размеры: 1024 × 674)
Схемы-электропроводки:Деление нагрузки на группы
Схемы-электропроводки Ввод в комнату
Схемы-электропроводки квартирной групповой сети
Схемы-электропроводки при небольшой мощности электроприборов
Схемы-электропроводки квартиры без зануления
Схемы-электропроводки квартиры с занулением
Схемы-электропроводки:Условные обозначения на электрических схемах
Схемы-электропроводки:установка розеток в 2-х комнатной квартире
Схема уравнивания потениалов
Схема системы уравнивания потенциалов ванной и с/у 1го этажа
Система уравнивания потенциалов ванной 2й этаж
Системная Схема варавнивания потенциалов
Электрическая схема освещения 1-комнатной квартиры
Электрическая схема розеток 1-комнатной квартиры
Схемы-электропроводки:Деление нагрузки на группы (340 х 340)
Схемы-электропроводки Ввод в комнату ( 450 × 223)
Схемы-электропроводки квартирной групповой сети (Размеры: 450 × 334)
Схемы-электропроводки при небольшой мощности электроприборов (Размеры: 450 × 332)
Схемы-электропроводки квартиры без зануления (Размеры: 450 × 336)
Схемы-электропроводки квартиры с занулением (Размеры: 450 × 331)
Условные обозначения на электрических схемах (Размеры: 336 × 373)
установка розеток в 2-х комнатной квартире (Размеры: 350 × 322)
Подключение электросчетчика (404 × 334)
Монтажная электросхема электропроводки освещения 1комнатной квартиры (Размеры: 1024 × 724)
Электросхема подключения электрощитка (450× 604)
ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ ЭЛЕКТРОЩИТОВ(22 схемы)
Все схемы должны открываться в новом окне
1.
Распределительный щит скрытого образца
2.Схема электрическая принципиальная ОЩВ-12(12 модулей для автоматов защиты)
3. Схема электрическая принципиальная ОЩВ-6(6 модулей для автоматов защиты)
4.Схема электрическая принципиальная квартирного группового учетно-распределительного щита на 3 отходящих линии.
5. Схема электрическая принципиальная квартирного группового распределительного щита на 3 отходящих линии.
6. Схема электрическая принципиальная квартирного группового распределительного щита на 5 отходящих линии.
7. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
8. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
9. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома, на 10 отходящих линии, с одним трехфазным автоматом для потребителей.
10. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома на 9 отходящих линии.
11.Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1.
12. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1./Т
13. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ2./Т
14.Схема электрическая принципиальная ЩАП 12(Щит автоматического переключения электропитания)
15, Схема электрическая принципиальная ЩАП 23(Щит автоматического переключения электропитания)
16. Схема электрическая принципиальная ЩАП 33(Щит автоматического переключения электропитания)
17. Схема электрическая принципиальная ЩАП 43(Щит автоматического переключения электропитания)
18, Схема электрическая принципиальная ЩАП 53(Щит автоматического переключения электропитания)
19.Электрическая принципиальная схема щита вводного трехфазного на 20 автоматов
20. Электрическая принципиальная схема щита вводного трехфазного на 4 автомата
21. Электрическая принципиальная схема щита вводного трехфазного на 8 автоматов
22.
Электрическая принципиальная схема щита вводного трехфазного на 10 автоматов
Электропроекты
- Электропроект трехкомнатной квартиры,#12
- Электропроект двухэтажного дома в форматах DWG,JPEG,PDF
- Электропроекты квартир.Краткий обзор
- Электропроект#11:Современной квартира,3 листа
- Проект электропроводки квартиры
- Электропроект четырехкомнатной квартиры с разводкой по полу
- Электропроект #9,Пятикомнатная квартира с двумя ванными
- Электропроект #5,Четырехкомнатная квартира,в виде восьмигранника(3листа)
- Электропроект #8:Электропроект четырехкомнатной квартиры.(3 ЛИСТА)
- Электропроект #6:Большая квартира с тремя спальнями(3 ЛИСТА).
- Электропроект 3-х комнатной квартиры,Электропроект #3
- Электропроект #4.Силовое оборудование и электроосвещение квартиры (8 ЛИСТОВ)
- Электропроект #2. Электропроект большой однокомнатной квартиры (3 листа)
- Электропроект Большой трехкомнатной квартиры (3 листа),# 1
- Электропроект квартиры 78 метров в PDF
Специально для сайта: Все про ремонт квартиры
Другие статьи сайта по теме
однолинейная расчетная схемасхемасхема электропроводкисхемыэлектрикаэлектрическая сетьэлектропроводка своими руками в квартиреэлектросхема
Схема электропроводки в квартире | elesant.
ruЭлектрические схемы проводки в квартире
- Схема электропроводки квартиры
Вступление
Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.
Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем — электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.
Типы электрических схем электропроводки в квартире
Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.
К основным типам электрических схем электропроводки в квартире относятся:
- Структурная схема;
- Функциональная схема;
- Принципиальная схема;
- Расчетная схема;
- Монтажная схема (соединений).
На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.
Разберем каждый тип электрических схем в отдельности.
Структурная схема электропроводки квартиры
Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.
Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. На всех элементах схемы нужно проставить их номиналы: мощность, напряжение, сила тока.
Все это нужно для функциональной электрической схемы квартиры.
Функциональная(принципиальная) схема электропроводки квартиры
В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)
Электромонтажная (Полная принципиальная) схема электропроводки квартиры
Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.
Однолинейная расчетная схема электропроводки квартиры
Очень важная схема электропроводки квартиры.
Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.
Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.
На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.
По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы.
Это монтажная схема или схема соединений.
Монтажная схема (схема соединений) электропроводки в квартире
Монтажная схема иллюстрирует все электрические соединения в квартире.
Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.
Нормативные ссылки
- ГОСТ 2.701,Виды и типы схем
- ПУЭ (Правила Устройства Электроустановок) изд.7
- ГОСТ 2.702-75,Правила выполнения электрических схем
©Elesant.ru
Другие схемы электропроводки и электропроекты
мая 2012
- Схема электропроводки в квартире
- июня 2012
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- Электропроект большой квартиры,№1.Посмотреть и скачать
- Электропроект частного двухэтажного дома, #1(36 листов).
октября 2012
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Схемы освещения 3-х этажей трехэтажного частного дома
- Схема электропроводки этажа частного дома
- Схема электропроводки стандартной двухкомнатной квартиры
- Схема электропроводки однокомнатной квартиры
- Схема электропроводки круглой квартиры
- Схема размещения электрического оборудования в интерьере большой квартиры
- Схема освещения этажа частного дома
- Схема освещения 3-х комнатной квартиры с кухней
- Общая схема электропроводки четырех комнатной квартиры с кухней
- Новые схемы электропроводки
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
ноября 2012
- Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Наглядная схема электрощита квартиры с реле напряжения
- Наглядная схема электропроводки стандартной квартиры
- Наглядная схема электропитания квартиры с заземлением
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема принципа работы устройства УЗО в системе TN-S
PDF,DWG,Jpeg
Статьи по теме
Наглядная трехфазная схема вводно–распределительного щита ча.
..
Схема размещения электрического оборудования в интерьере бол…
Схема освещения этажа частного дома
Как правильно подключить электрический бойлер к водопроводу …
Наглядная схема электропитания квартиры без отдельного защит…
Схемы подключения телевизионных антенн и розеток для компь…
Схема электропроводки круглой квартиры
Схемы освещения 3-х этажей трехэтажного частного дома
Joomla SEF URLs by Artio
Свежие статьи
Пластиковые колодцы для безнапорной канализации 20 октября 2022
Лазерная резка металла: преимущества, принцип действия и методы 20 октября 2022
Как выбрать столешницу из агломерата и в чем ее преимущества 19 сентября 2022
Как ухаживать за индукционной плитой? 18 сентября 2022
Как купить частный дом в Красноярске 20 августа 2022
Свежие публикации
Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022
Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021
Где и как купить электрический кабель: теория и практика 15 ноября 2021
Как найти утечки тепла в дома 19 сентября 2021
Изучаем химические насосы.
Какие? Зачем? Где? 13 сентября 2021
Популярные статьи
- Размеры стандартной ванной комнаты
- Электрические схемы подключения скважинного насоса
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Однофазная и трехфазная электрическая сеть
- Особенности ввода электричества в деревянный дом
- Что такое дин-рейка в электромонтаже: типы и виды din-рейки
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Вводной автомат. Расчет, выбор вводного автомата для квартиры
- Спуск и крепление кабеля к опоре
- Аксонометрическая схема водопровода
- Коллекторная схема водоснабжения
- ВРУ. Вводно-распределительное устройство дома
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- Ввод кабеля из траншеи в дом
- Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
- Подключение СИП от магистрали до дома
- Распределительные сети электрической энергии: характеристики, классификации и схемы
org/Article»>
Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
org/Article»>
Монтажные провода и кабели их назначение и описаниеРеклама
Проводка в квартире
- Установка розетки и выключателя в едином блоке
- Комплектация распределительного щитка, автоматы защиты, клеммы подключения
- Групповые линии освещения: общие норма и правила
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Установка электрощита навесного, крепление щита, автоматов, проводов
- Электрика квартиры и дома
- Электромонтажные работы в квартире. Квартирный щиток
Квартирный щитокПроводка в доме
- Подвесные поддерживающие зажимы ВЛИ
- Магнитные пускатели: назначение, схема подключения
- Анкерные зажимы и кронштейны
- Глубинный заземлитель
- Конструкция и монтаж штыревого заземлителя из уголков
- Как работают инверторы напряжения для дома
- Повторное заземление линий электропередачи
Схемы
- Наглядная схема принципа работы устройства УЗО в системе TN-S
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
- Наглядная схема электропитания квартиры с заземлением
Водопровод квартиры
- Аксонометрическая схема водопровода
- Газовый котел – проверенный и надежный
- Современные крепежные системы и их элементы
- Водопроводный ввод в квартиру
- Замена смесителя на кухне. Особенности выбора сантехники и исполнителя
- Как выбрать водонагреватель накопительный электрический
Особенности выбора сантехники и исполнителяВодоснабжение дома
- Системы водоснабжения частного дома
- Схема водопровода в доме своими руками
- Еще раз о системе водоснабжения в доме
- Выбираем схему водоснабжения дома: водоснабжение дома своими руками
- Как обустроить скважину для частного дома
Вода на участке
- Автоматическая насосная станция
- Водопроводный ввод в частный дом: устройство ввода воды в частный дом
- Водоснабжение частного дома из скважины своими руками
- Выбор трубы для водоснабжения частного дома
- Еще раз о системе водоснабжения в доме
схемы электропроводки + как провести самому
Обязательной частью ремонтных работ в квартире является замена или установка электрокабеля, распределительных коробок, электрощитов.
Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.
Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.
Содержание статьи:
- Отличительные черты современной электропроводки
- Зачем нужна электросхема?
- Разделение электропроводки на группы (линии)
- Стационарные бытовые приборы
- Выделенная линия для кухни
- Одна или несколько групп освещения?
- Влажные помещения
- Обзор электросхем жилых помещений
- Вариант №1: студия или студия
- Вариант №2: 2-х, 3-х комнатная квартира
- Выводы и полезное видео по теме
Отличительные черты современной электропроводки
Современные бытовые технологии в конце 20 века совершили ощутимый прорыв.
Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.
Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.
Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики
Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .
Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.
Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.
Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.
К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.
Зачем нужна электрическая схема?
Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.
Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

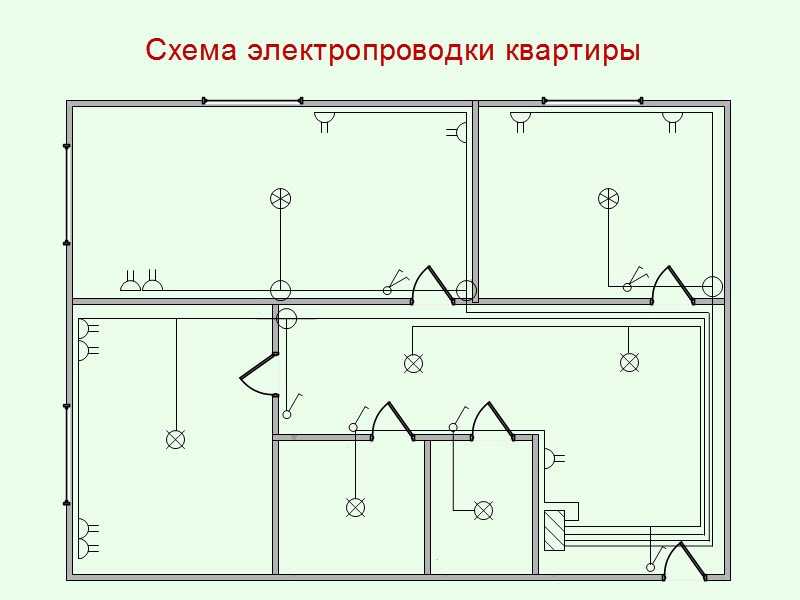

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками
Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.
Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?
Рассмотрим электрическую сеть в разрезе составных частей:
- Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
- Кабель-провод нужного сечения и с хорошей изоляцией.
- Розетки и выключатели с качественными контактами, надежными корпусами.
В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

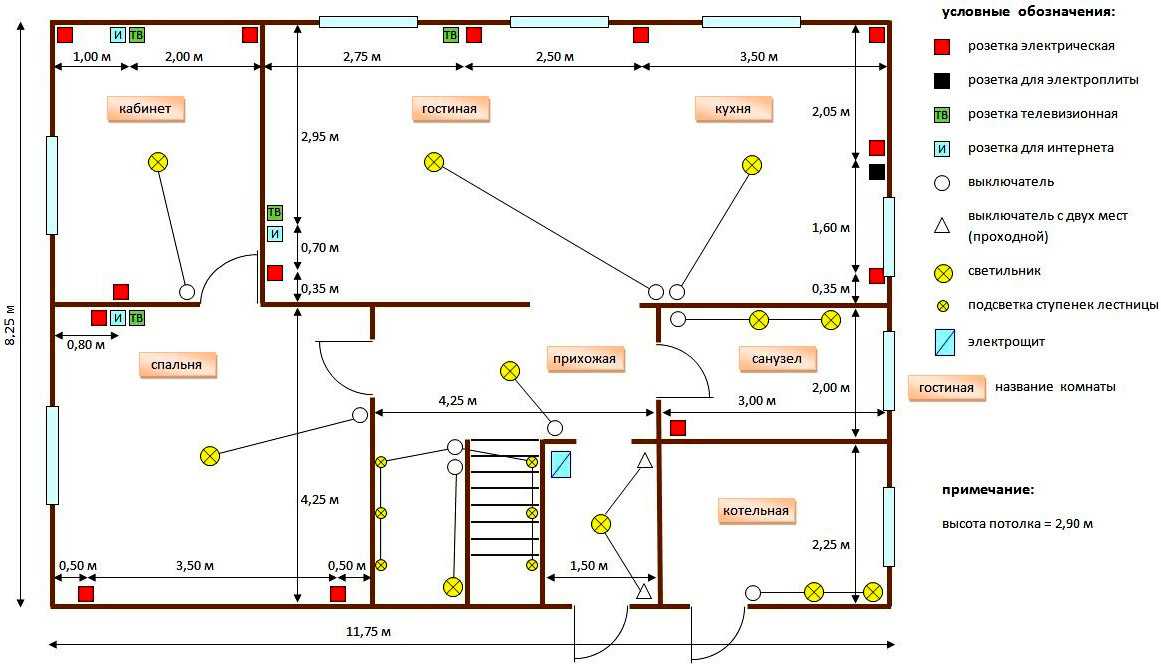

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии
Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.
Разделение электропроводки на группы (линии)
Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.
Возможность разделения на 4 группы:
Галерея изображений
Фото
Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.
На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина
Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты
Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)
1 группа — мощная бытовая техника
2 группа — кухонная линия
3 группа — ванная и туалет
4 группа — система освещения
Далее о каждой электрогруппе подробнее.
Стационарные бытовые приборы
Крупные бытовые приборы обычно располагаются в зоне кухни или ванной комнаты.
Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)
Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.
К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях
Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.
Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке.
В этом случае перемещать рычаг автоматического выключателя намного проще.
Выделенная линия для кухни
Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

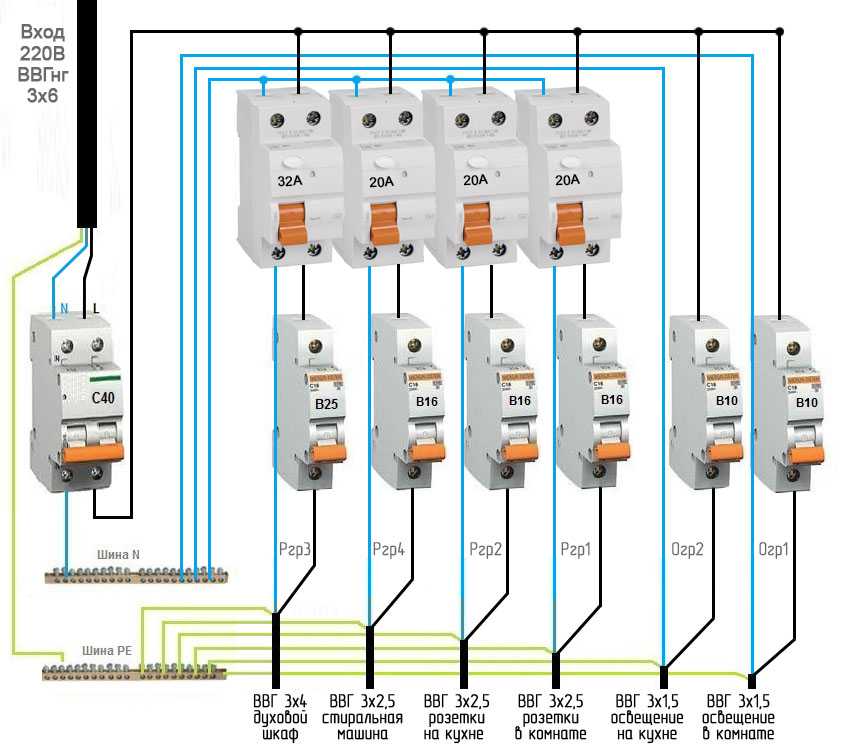

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники
В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.
Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.
Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.
Одна или несколько групп освещения?
Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.
Однако если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.
Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей
Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.
Влажные помещения
К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:
Фотогалерея
Фото
Распределительная коробка должна быть установлена вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку
Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи.
Лучшее место возле входной двери.
Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав
Правило 1. Установка распределительной коробки
Правило 2. Установка розеток для электроприборов
Правило 3. Место установки автоматического выключателя
Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.
Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.
Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг
Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.
С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.
Обзор схем электропроводки жилых помещений
Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.
Вариант №1: студия или студия
Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

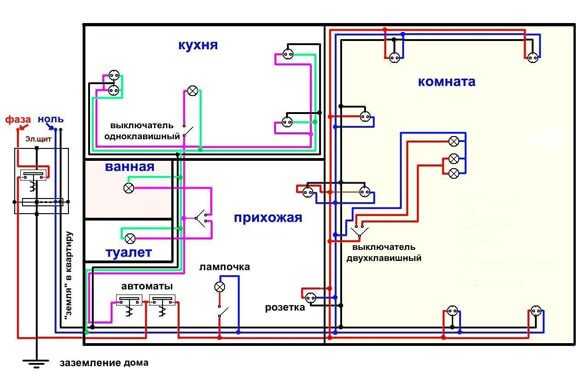

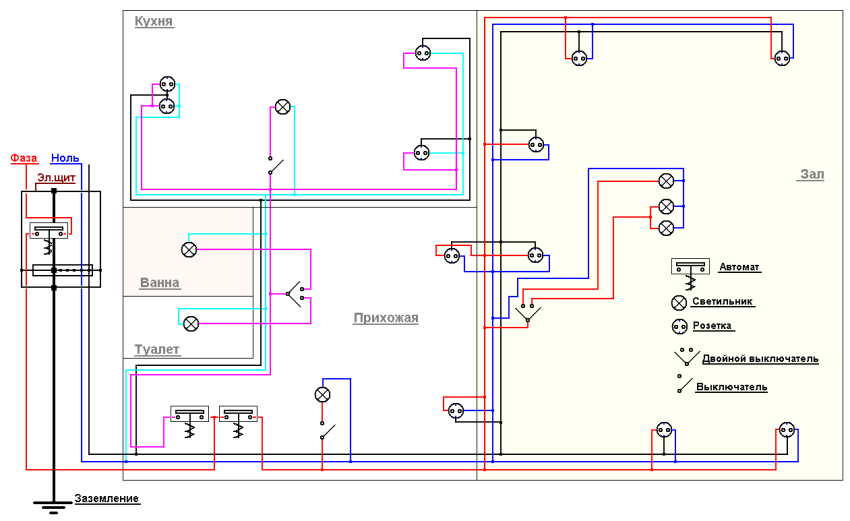

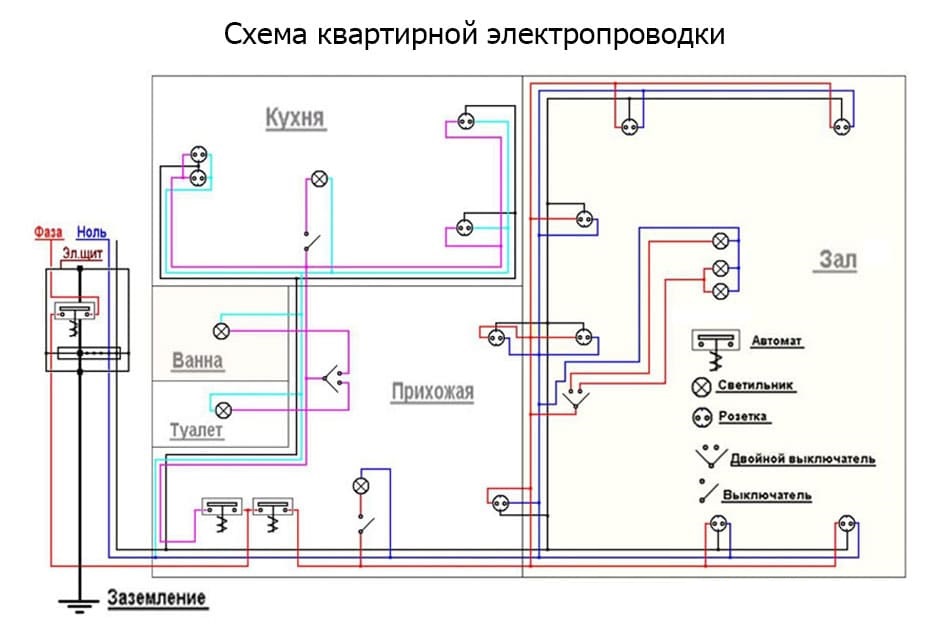

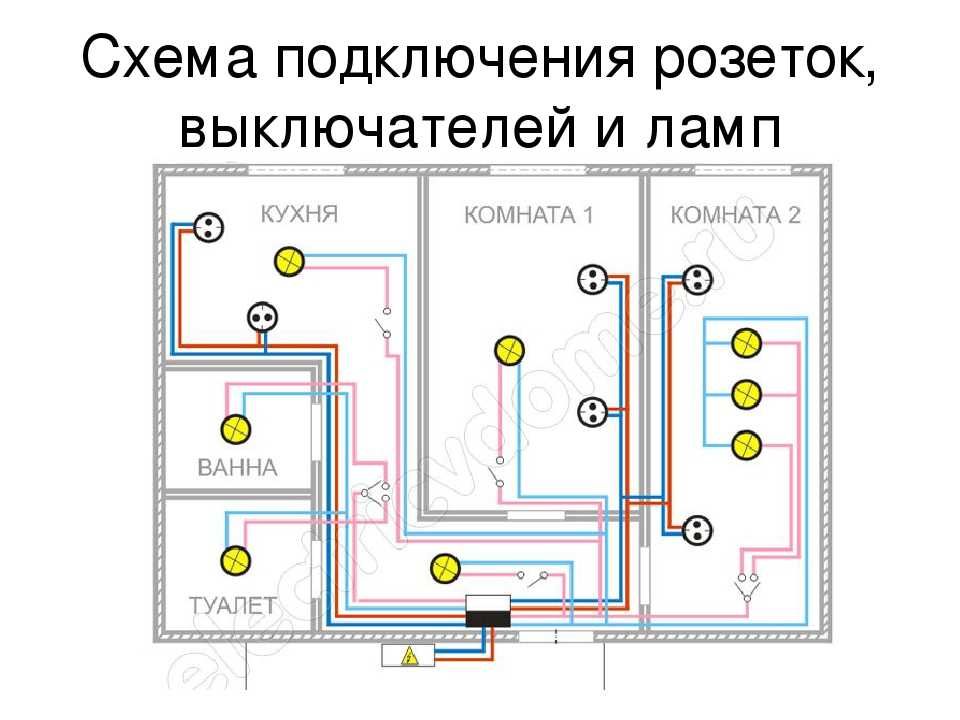

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора
Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:
- выбрать основные параметры электрической сети;
- рассчитать нагрузку, подобрать кабель и УЗО;
- выбрать схему подключения (1 или несколько групп).
Решив эти вопросы, составить схему станет намного проще.
Параметры электрической сети
Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.
Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.
При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования
Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.
Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора
Преимущества открытой проводки:
- возможность установка после или во время ремонтных работ;
- быстрая установка;
- Вы можете подключить другую линию в любое время.
При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.
Скрытая проводка имеет несколько плюсов, но они более существенны:
- к параметрам и условиям монтажа предъявляются не столь жесткие требования;
- допуски на номинально допустимые токи увеличиваются;
- внутренняя целостность сохранена.
Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).
Расчет электрической нагрузки
Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.
Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир.
Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)
Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.
При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)
По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).
Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.
Какая схема подключения лучше?
Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп.
Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.
Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.
Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть
Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.
Вариант №2: 2-х, 3-х комнатная квартира
Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:
- розетка лучше разделены на несколько групп – по количеству комнат;
- систему освещения также необходимо разделить на помещения;
- для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
- если санузел раздельный, то лучше использовать разделение на 2 группы.
Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.
Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация
Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.
Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные
По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.
Составление необходимо указать вводное электрооборудование и параметры кабеля из группы ввода.
Выводы и полезное видео по теме
Схему электропроводки можно составить в виде чертежа, выполненного от руки, либо с помощью компьютерной программы. Пример электропроводки по квартире в трехмерном компьютерном изображении:
Профессиональные советы практиков:
Тонкости различных видов подключения розеток и выключателей:
Провести электросеть в квартире, защитив все приборы и правильно распределив нагрузку, то можно при одном условии — если вы квалифицированный электрик.
Работать с распределительным щитом без специального разрешения нельзя. Следовательно, поменять розетку или подключить вытяжку можно самостоятельно, а более серьезные работы лучше поручить специалистам.
Хотите поделиться личным опытом составления схемы модернизации или ремонта ЛЭП в квартире? Есть вопросы или ценные предложения? Пожалуйста, пишите комментарии в блоке ниже.
Как пользоваться программным обеспечением для электрического плана дома | Схема подключения Программное обеспечение Floor | Электрические символы, символы электрических схем
Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для построения электрических схем домов.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение.
9Программное обеспечение 0311 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости.
ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.
Создайте электрическую схему
На данном образце показана схема электропроводки квартиры. Расположение розеток и основное управление вы можете увидеть на этой схеме. Электрическая схема является важной частью архитектурного проекта.
Используя предварительно разработанные объекты, шаблоны и образцы решения по электротехнике для ConceptDraw PRO, вы можете быстро и легко создавать свои собственные профессиональные электрические схемы, электрические схемы.
Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение.
Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.
Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.
Схема соединений представляет собой исчерпывающую схему каждой системы электрических цепей, показывающую все разъемы, проводку, клеммные колодки, сигнальные соединения (шины) между устройствами и электрическими или электронными компонентами цепи.
Он также идентифицирует провода по номерам проводов или цветовой маркировке. Схемы подключения необходимы для устранения неполадок и ремонта электрических или электронных цепей.
Полевой транзистор металл-оксид-полупроводник (MOSFET, MOS-FET или MOS FET) представляет собой тип транзистора, используемого для усиления или переключения электронных сигналов.
Хотя МОП-транзистор представляет собой четырехконтактное устройство с клеммами истока (S), затвора (G), стока (D) и корпуса (В), корпус (или подложка) МОП-транзистора часто подключается к клемме истока, что делает его трехвыводным устройством, как и другие полевые транзисторы. Поскольку эти две клеммы обычно соединены друг с другом (закорочены) внутри, на электрических схемах отображаются только три клеммы. МОП-транзистор на сегодняшний день является наиболее распространенным транзистором как в цифровых, так и в аналоговых схемах, хотя одно время транзистор с биполярным переходом был гораздо более распространенным.
26 библиотек электротехнического решения ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.
Термопара представляет собой электрическое устройство, состоящее из двух разных проводников, образующих электрические соединения при разных температурах. Термопара создает зависящее от температуры напряжение в результате термоэлектрического эффекта, и это напряжение можно интерпретировать как измерение температуры. Термопары являются широко используемым типом датчика температуры.
26 библиотек решения по электротехнике ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.
Планирование и строительство любого здания начинается с проектирования его плана этажа и набора электрических, телекоммуникационных, трубопроводных, потолочных планов и т. д. Решения области строительных планов ConceptDraw Solution Park могут эффективно помочь вам разработать все эти планы. Давайте быстро и легко создадим план электроснабжения дома в ConceptDraw PRO.
Схемы беспроводной компьютерной сети помогают системным администраторам и сетевым инженерам определить количество и тип оборудования, необходимого для каждой офисной беспроводной сети.
Решение Audio & Video Connectors содержит набор предварительно разработанных объектов, библиотек, шаблонов и образцов; позволяет быстро и легко создавать схемы различных конфигураций аудио- и видеоустройств.
