CAD или САПР программы — системы автоматизированного проектирования

QCad Community Edition — 2D система автоматизированного проектирования с открытым исходным кодом.
Включает в себя различные инструменты для черчения и проектирования на компьютере и работает с форматом DXF.

Основные возможности QCad Community Edition:

Поддерживает большое количество графических примитивов — точки, линии, полилинии, круги, эллипсы, дуги, а также тексты, штриховки и сплайны.
Поддерживает атрибуты графических примитивов — цвет, тип линии и ширина линии.
В работе используются слои, каждый примитив может находиться на отдельном слое, что полезно при организации и структурировании чертежа.
Применяется концепция блоков — именованных групп графических примитивов, которые, располагаясь в блоке могут обладать различными атрибутами, масштабом и т.д.
Большое количество вспомагательных элементов, облегчающих черчение — линейки, сетки и т. д.
Поддержка работы в Декартовой системе координат и в системе полярных координат.

Примитивы могут подвергаться изменениям и редактированию, например, их можно перемещать, поворачивать, отражать и масштабировать сохраняя геометрию изменяемых примитивов.
Дополнительные возможности по работе с примитивами — удаление, копирование, удаление с копированием.
Возможность работы с растровыми изображениями и экспорта чертежа как изображения.
Возможность распечатывать чертежи.
Просмотр информации о текущих событиях в программе с помощью панели статуса.
Поддерживает работу с командной строкой.
Система справки на английском языке устанавливается вместе с программой.
Пользовательский интерфейс с поддержкой русского языка.
Кроссплатформенное приложение — для Windows, Mac OS X, Linux и Unix систем.

Скачать QCAD Community Edition: https://www.qcad.org/en/download.

LibreCAD

— программа для проектирования, 2D САПР система с открытым исходным кодом.

Представлена различными инструментами для черчения и проектирования на компьютере.

Особенности LibreCAD:

Базируется на тех же исходных кодах, что и QCad Community Edition и наследует её функциональность.
Слегка модернизированный пользовательский интерфейс.
Поддержка русского и украинского языков.
Пока недостаточно документации, но можно использовать от QCad.
Кроссплатформенное приложение — для Windows, Mac OS X, Linux и Unix.

Официальный сайт и страница загрузки: https://librecad.org.

FreeCAD — 3D CAD (computer aided design) или CAE (computer aided engineering) программа — САПР направленная на решение инженерных задач в области машиностроения, но также может применяться для решения других задач компьютерного проектирования и моделирования, например в архитектуре.

Возможности FreeCAD:

Позволяе моделировать сложные объёмные формы.
Возможность черчения графических примитивов в 2D — линии, дуги, арки, круги, также добавлять текст.
Производить различные модификации — сдвиг, поворот, отражение в различных плоскостях, изменение масштабов и т.д.
Возможность создания 3D графических примитивов — куб, конус, цилиндр, сфера, тор.
Применение булевых операций над 2D и 3D графическими примитивами — объединение, разность и др.
Проигрывание 3D сцен — 3D рендеринг.
Поддерживает трассировку лучей.
Возможность как 3D, так и 2D представления.
Сохраняет файлы в собственном формате с расширением FCStd, может импортировать и экспортировать файлы форматов STEP, IGES, OBJ, DXF, SVG, U3D и STL.
В пользовательском интерфейсе реализована концепция Workbench, когда инструменты группируются по определённым задачам.

Работает с векторным графическим форматом SVG.
Возможность записи макросов для автоматизации процесса разработки.
Поддержка работы с командной строкой.
Расширение функциональности за счёт дополнительных модулей.
Возможность написания скриптов с использованием языка программирования Python.
Система справки на английском языке устанавливается вместе с программой.
Кроссплатформенный — работает на Windows, Linux и Mac OSX.
Мультиязычный, с поддержкой русского и украинского языка.

Где скачать FreeCAD и как начать работать с программой читайте в статье FreeCAD — бесплатный САПР с возможностью 3D моделирования.

NanoCAD — поставляется как базовая бесплатная САПР-платформа. Представляет собой «цифровой кульман» — аналог такого специального механического прибора для черчения.

Включает в себя все необходимые инструменты для проектирования, создания и печати чертежей.

Особенности NanoCAD:

Качественно работает на любых типах видеокарт — поддерживает две графические библиотеки: OpenGL и библиотеку DirectX.
Поддержка файлов в формате DWG — читает и записывает совместимые с AutoCAD DWG-файлы, программа полностью совместима с самыми современными версиями AutoCAD.
Совершенный алгоритм поиска и ввода команд значительно ускоряет работу, реализованы автозавершение и автокоррекция ввода команд в командной строке.
Быстрый поиск и выбор объектов — новый поисковый алгоритм ищет элементы чертежа по всему документу и в пределах текущего рабочего пространства.
Усовершенствовано окно «Свойства» — выполняются математические операции в полях ввода значений, расширенное отображение свойств для полилиний, сплайнов, таблиц и внешних ссылок.

Читайте, Почему инженеры выбирают бесплатный NanoCAD и как получить NanoCAD бесплатно.

KiCad EDA Suite — бесплатный программный комплекс, САПР для автоматизированной разработки электрических схем и проектирования печатных плат.

Возможности KiCad:

Встроенный менеджер проектов позволяет создавать проекты и сохранять соответствующие им параметры.
Редактор электронных схем позволяет рисовать и компонировать схемы.
Редактор топологии печатных плат используется совместно с редактором схем, позволяет сформировать схему электрических цепей.
Инструмент сопоставления посадочных мест компонентам — ассоциация компонентов схемы с физическими
модулями.

Программа визуализации используется для визуального контроля файлов рисунка платы.
Возможность создавать сопутствующую документацию.
Поддерживается работа со слоями.
Возможность распечатывать чертежы и схемы печатных плат на принтере, в том числе и послойно.
Программа поставляется со встроенной библиотекой электронных компонентов.
Проверка схем на соответствие электрическим правилам.
Сохранение проектов ввиде ZIP архивов.
Интерфейс с поддержкой русского языка.
Документация устанавливается вместе с программой.
Многоплатформенное приложение — для Microsoft Windows, Linux, FreeBSD и Mac OS X.

Официальный сайт KiCad: https://www.kicad.org.

TinyCAD — бесплатная САПР для Windows, предназначена для проектирования электрических схем. Позволяет схематически изображать радиодетали — диоды, транзисторы и другие элементы электронных схем — провода, переключатели, соединения, шины и т.д.

Основные возможности TinyCAD:

Интуитивно понятный пользовательский интерфейс.
Позволяет рисовать различные геометрические фигуры — линии, многоугольники, дуги, эллипсы, также добавлять подписи ввиде текста.
Поставляется с библиотекой компонентов — различных узлов и радиодеталей.
Встроенный редактор компонентов позволяет организовывать библиотеки, изменять существующие и создавать собственные компоненты.
Каждый элемент схемы — символ, имеет свои свойства, такие как положение, ориентацию, размер, текстовые атрибуты.
Возможность распечатки электронных схем на принтере или экспорта схемы как изображения.
Возможность копировать и вставлять схемы в документы Microsoft Office или OpenOffice прямо из TinyCAD.
Интерфейс программы на английском языке.

Файлы справки устанавливаются вместе с программой.

Скачать программу: https://www.tinycad.net.

FidoCadJ — небольшая кроссплатформенная CAD система, для черчения электронных схем.

Особенности FidoCadJ:

Поддерживает основные функции рисования графических примитивов — линии, многоугольники, кривые Безье, дуги, эллипсы.
Содержит библиотеку компонентов электрических схем.
Позволяет распечатывать диаграммы или экспортировать их в форматы PDF, SVG и другие графические фопматы.
Поддерживает работу со слоями.
Интерфейс на английском языке.
Работает на MacOSX, Linux и Windows системах.

Программа использует виртуальную машину java, читайте в этой статье, как скачать и установить JVM.

Страница FidoCadJ: https://github.com/DarwinNE/FidoCadJ.

Archimedes — простая 2D CAD система, предназначена для проектирования в области архитектуры.

Функциональность Archimedes:

Возможность черчения графических примитивов — линии, полилинии, кривые, арки, эллипсы, многоугольники.
Возможность добавлять текстовые описания и размеры.
Трансформация фигур — перемещение, изменение масштаба, отражение в различных плоскостях, поворот, растягивание.
Поддерживает работу со слоями.
Возможность экспорта чертежа в форматах PDF и SVG.
Возможность распечатывания чертежей.
Кроссплатформенное приложение, работает в GNU/Linux, Mac OS X и Windows.
Интерфейс программы английский.

Программа использует виртуальную машину java, читайте в этой статье: Как скачать и установить JVM.

Страница загрузки: https://sourceforge.net/projects/arquimedes/files.

Другие разделы по теме:

Программы для 3D — моделирования и работы с 3D графикой
Программы для работы с графикой — редакторы и просмотрщики изображений
IDE — интегрированные среды разработки программ
Файловые менеджеры — программы для работы с файлами
FTP клиенты и серверы — программы для работы с FTP протоколом
Программы для электронной почты — почтовые клиенты
Программы для офиса — работа с документами

Программы для рисования схем — Основы электроники

Программы для рисования схем

Как нарисовать принципиальную электрическую схему на компьютере? Такой вопрос ставят себе тысячи людей, деятельность которых так или иначе связана с электротехникой, электроникой и радиотехникой. Естественно для этого существуют специальные программы для рисования схем.

Программы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью.

На сегодняшний день существует большое количество программ для создания электрических принципиальных схем. Так же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.

Как разобраться в таком многообразии и выбрать программу соответствующую вашим требованиям?

На этот вопрос со всеми подробностями я отвечу вам в этом разделе, который так и называется «Программы для рисования схем»

Продолжаем тему черчения электрических схем на компьютере. В этой статье я расскажу о сервисе, который позваляет чертить электрические принципиальные, функциональные и структурные схемы онлайн.

Бывают случае, когда нет под рукой компьютера с установлеными программами для черчения схем, но просто необходимо накидать схему и отправить ее другому человеку.

Так вот хочу познакомить вас с сервисом Scheme-it, который предназначен для черчения принципиальных, функциональных и структурных электрических схем.

Все больше и больше прибегаем мы к тому, что чертежи удобней выполнять с попощью различных компьютерных программ.

Этой статьей я продолжаю знакомить вас с секретами работы в программе для черчения схем sPlan 7.

И сегодня мы разберемся, как выполнять надписи на схемах чертежным шрифтом выполненным по ГОСТу.

Установочные файлы со шрифтами прилагаются.

Компьютер глубоко проник в нашу жизнь. Поэтому теперь мы не рисуем схемы, как раньше карандашом и линейкой, а используем прекрасные возможности графических редакторов, а точнее специальных программ для черчения электрических схем.

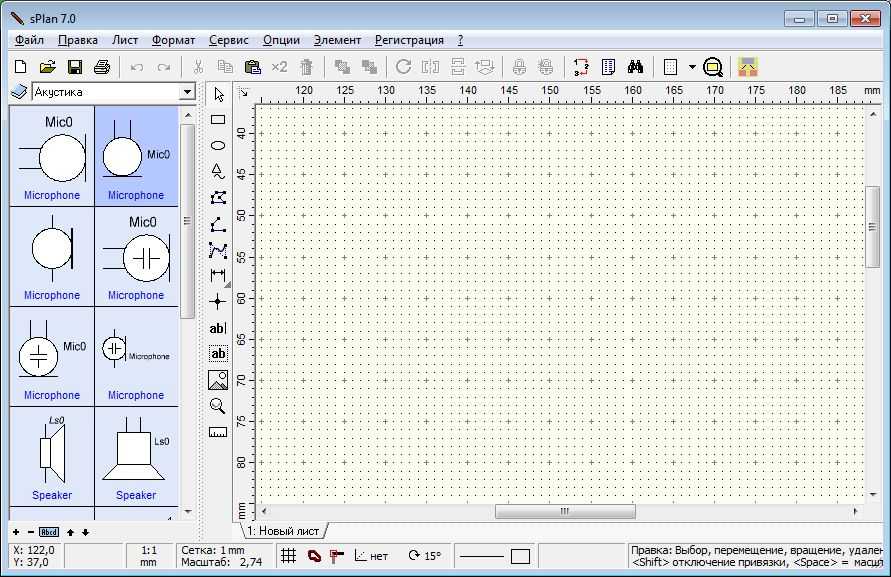

Сегодня продолжаем изучать программу sPlan 7. Эта статья посвящена ответам на ваши, наиболее интересные, вопросы по работе с данной программой. В результате получился интересный и качественный материал, так сказать некоторые хитрости по работе с программой sPlan. Статья подкреплена поясняющим видеоуроком.

Впервые на просторах рунета русскоязычный файл справки к программе sPlan 7! Перевод выполнен автором сайта. Скачай и пользуйся!

Для тех кто хочет перейти на новую версию графического редактора электрических схем sPlan 7.0 я решил описать новые возможноси данной программы в сравнении с версией sPlan 6.0. Эти нововедения вносят множество удобств при работе с программой.

Еще статьи…

Черчение электрических схем в программе SPlan
Рисование электрических схем в программе Microsoft Word
