Проверка транзистора без выпайки из схемы. Проверка транзисторов без выпайки: методы и инструменты диагностики

Как проверить исправность транзистора, не выпаивая его из схемы. Какие существуют методы и приборы для диагностики транзисторов на плате. Как правильно провести измерения и интерпретировать результаты.

Методы проверки транзисторов без демонтажа

Проверка исправности транзисторов без выпаивания их из схемы — важный навык для радиолюбителей и специалистов по ремонту электроники. Существует несколько эффективных способов диагностики транзисторов непосредственно на плате:

• Измерение сопротивлений переходов мультиметром
• Проверка с помощью специальных пробников
• Анализ формы сигнала осциллографом
• Использование профессиональных тестеров компонентов

Каждый метод имеет свои особенности и позволяет выявить различные неисправности транзисторов. Рассмотрим их подробнее.

Проверка транзистора мультиметром

Самый доступный способ — измерение сопротивлений переходов транзистора с помощью обычного мультиметра. Как это сделать:

1. Определите выводы транзистора (база, эмиттер, коллектор)
2. Переключите мультиметр в режим прозвонки диодов
3. Измерьте сопротивление между парами выводов в прямом и обратном направлении
4. Сравните полученные значения с эталонными для данного типа транзистора

У исправного транзистора сопротивление переходов база-эмиттер и база-коллектор в прямом направлении должно быть низким (100-700 Ом), а в обратном — высоким (более 1 МОм). Переход эмиттер-коллектор должен иметь высокое сопротивление в обоих направлениях.

Использование специальных пробников

Для оперативной проверки транзисторов на плате удобно использовать простые пробники. Как работает такой прибор:

• Подключается к выводам проверяемого транзистора
• Подает на переходы тестовый сигнал
• Анализирует отклик транзистора
• Сигнализирует о исправности светодиодом или звуком

Пробники позволяют быстро локализовать неисправные транзисторы, не выпаивая их. Это значительно ускоряет поиск неисправностей в электронных устройствах.

Анализ осциллограмм для диагностики транзисторов

Более информативный метод — анализ формы сигнала на выводах транзистора с помощью осциллографа. Порядок проверки:

1. Подайте на базу транзистора синусоидальный сигнал небольшой амплитуды
2. Подключите щуп осциллографа к коллектору
3. Проанализируйте форму сигнала на экране

У исправного транзистора сигнал на коллекторе будет иметь характерную форму с плоской вершиной. Искажения формы сигнала указывают на неисправность.

Профессиональные тестеры для проверки транзисторов

Для комплексной диагностики транзисторов без выпайки применяются специализированные тестеры компонентов. Их возможности:

• Автоматическое определение выводов и типа транзистора
• Измерение основных параметров (h21, Ube, Uce и др.)
• Построение графиков характеристик
• Выявление утечек, обрывов, пробоев переходов

Такие приборы позволяют провести полную диагностику транзистора непосредственно в схеме за считанные секунды. Это незаменимый инструмент для профессионального ремонта.

Особенности проверки полевых транзисторов

Диагностика полевых транзисторов имеет некоторые отличия от проверки биполярных. На что обратить внимание:

• Перед измерениями нужно снять заряд с затвора
• Проверяется сопротивление канала сток-исток
• Измеряется пороговое напряжение затвора
• Оценивается крутизна характеристики

Для надежной диагностики полевых транзисторов лучше использовать специализированные тестеры, позволяющие измерить их ключевые параметры.

Ограничения методов проверки без выпайки

Диагностика транзисторов непосредственно в схеме имеет определенные ограничения:

• Влияние окружающих компонентов на результаты измерений
• Невозможность проверки некоторых параметров (например, максимальных токов)
• Сложность диагностики в схемах с параллельно включенными транзисторами
• Риск повреждения чувствительных МОП-транзисторов статическим электричеством

В сложных случаях может потребоваться выпайка транзистора для его полной проверки в автономном режиме.

Рекомендации по проверке транзисторов в схеме

Чтобы повысить достоверность диагностики транзисторов без выпайки, следуйте этим рекомендациям:

• Изучите принципиальную схему устройства перед проверкой
• По возможности обесточьте проверяемый участок схемы
• Используйте качественные измерительные приборы
• Учитывайте влияние окружающих компонентов на результаты
• При сомнениях перепроверьте транзистор другим методом
• Соблюдайте меры защиты от статического электричества

Придерживаясь этих правил, вы сможете быстро и точно выявлять неисправные транзисторы, не нарушая целостности печатного монтажа.

Проверка транзисторов без выпайки из схемы

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Кто сделал? Винчестеры и их проблемы. Выбор тестера SMD компонентов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Каталог радиолюбительских схем
• Проверка конденсаторов, транзисторов без выпаивания из платы?
• Практические советы радиолюбителю, радиомонтажнику, кружок умелые руки
• Как проверить транзистор прямо в схеме, не выпаивая его (схемы простых пробников)
• Проверка транзистора
• Схема прибора для проверки транзисторов без выпайки из схемы
• Прибор для проверки деталей без выпайки их из схемы.
• Пробник для проверки транзисторов
• Каталог радиолюбительских схем

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК ПРОВЕРИТЬ КОНДЕНСАТОРЫ НА ПЛАТЕ НЕ ВЫПАИВАЯ ИХ

Каталог радиолюбительских схем

Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Кто сделал? Винчестеры и их проблемы. Выбор тестера SMD компонентов. Зарубежные радиолюбительские журналы подшивки и отдельные. Разбиение винта на логические диски. Преобразователь 3в- в. Опознать элемент. Помогите найти замену ZZ.

ОС на китайцах. Нужно из 12V получить 24V и 90V. Samsung модель: CKZR замена кинескопа. Skytronic SKA5. Жесткий диск SSD. Прибор для проверки деталей без выпайки их из схемы. Уважаемые ремонтники! Поделюсь опытом. Изобрёл для себя супер прибор. Проверяет на качество работы любую деталь без выпайки из схемы. Контроль по звуку в наушнике.

Суть прибора проста как всё гениальное. Проверяемая деталь прямо с платы подключается вместо рабочей детали в простом мультивибраторе на кт Проверяем конденсаторы кстати любых номиналов,транзисторы биполярные любой проводимости по исправной работе мультивибратора по звуку.

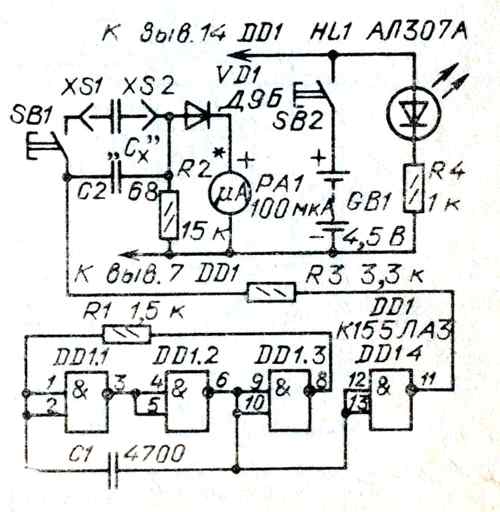

Только надо иметь немного опыта работы с прибором. Изменив немного схему мультивибратора получим простой генератор с регулировкой частоты и амплитуды на выходе. Вот и всё. В шутку скажу. Эта информация засекречена,но не для бывалых ремонтников. Громко сказано ,А? Я им работаю давно. Ремонт намного облегчается. Жду теперь Ваших сообщений.

Да уж! Для самоделок есть раздел «Мастерская Самоделкина», куда и переношу эту тему. От себя: ужо шибко громкие заявления какие-то. Ну, ждёмс схему-с. Пока иронизировать не буду, веселье после просмотра схемы Уже начинаю улыбаться.

Действительно секретная схема. Я её в 4-м классе «изобрёл». И секрет нигде не выдал. То что не в тот раздел тема согласен. Ну а всё остальное наши ремонтники должны понять. Схему и фотку сего дэвайса. Я вот например на днях узнал, что даже плоховидящие на паралимпийских играх стреляют по звуку.

Весь секрет в том что эта схема находится в голове у ремонтников аппаратуры, инженеров ,конструкторов и т. Простому обывателю это не понять. Мне кажется чертить её не надо. Ведь эти транзисторы в основном пробивает. Если транзисторы биполярные то нет проблем этим прибором проверить. Если полевики то обычным М на диодной прозвонке.

То что у одного в голове то у другова на языке Цитата:. Приборы всякие есть. Но я этим бабки на ремонте делаю быстрее даже чем М Проверено лично. Это все знают. Как обычно перерезаешь дорожку к базе и вперёд. Разговор идёт ни о чём и беспредметный. Типа у мня есть такая супер-пупер секретная шняга всёмогущая. Остальное как всегда с распайкой или под напряжением в работе уж другими приборами. Короче помогает здорово. Оправдываться не буду. Практика показывает положительные результаты. Тема номинируется на корзину.

Какой то флуд, я могу, я гениальный, но схему не дам, а зачем тогда лезть на сайт, самого себя восхвалять, здесь делятся знаниями, а не флудом. В корзину его. Zeba , я это дэвайс ещё в школе собирал мой первый мультиметр был. Посей день как новый После купил шикарнейший нашенский инструмент КМ-Е диоды кондёры и даже накал нормально измерял.

Но у него не было нормальной защиты. Поставил на один какой то предел и прибору пришёл трындец. И пока установили личный рекорд 50 сек. Серж66 писал:. Это не шутка. На самом деле напарник трахался с заменой тюнера потом встал и ушёл, через минут 10 он пришёл спрашиваю где был, он ответил ходил в гараж за этой паяльной станцией.

И честно говоря получилось с первого раза, у него.

Китайские магнитолы по замену тюнеров побеждены, посмотрим что ещё предпримут китайские коллеги, на наше ноу хау. Версия для печати Ваши права в разделе Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы.

Винчестеры и их проблемы Выбор тестера SMD компонентов.

Проверка конденсаторов, транзисторов без выпаивания из платы?

Уважаемые ремонтники! Поделюсь опытом. Изобрёл для себя супер прибор. Проверяет на качество работы любую деталь без выпайки из схемы. Контроль по звуку в наушнике. Суть прибора проста как всё гениальное. Проверяемая деталь прямо с платы подключается вместо рабочей детали в простом мультивибраторе на кт

в схеме, не всегда удается, поэтому приходится его выпаивать из схемы. позволяющее определить исправность транзистора без выпаивания его из платы. Подобная схема была частью прибора для проверки транзисторов .

Практические советы радиолюбителю, радиомонтажнику, кружок умелые руки

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Что-то не так? Пожалуйста, отключите Adblock. Как добавить наш сайт в исключения AdBlock.

Как проверить транзистор прямо в схеме, не выпаивая его (схемы простых пробников)

Радиолюбители знают, что зачастую много времени приходится тратить на поиск неисправностей, возникающих в электронных схемах по различным причинам. Если схема собирается самостоятельно, то заключительным этапом работы будет проверка её работоспособности. А начинать необходимо с подбора заведомо исправных электронных компонентов. В радиолюбительских конструкциях широкое применение находят полупроводниковые приборы.

Существует множество различных схем для проверки транзисторов и измерения их параметров.

Проверка транзистора

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. В каких-то схемах можно, а в каких-то нельзя, или слишком сложно. Напрмер, если обвешеный деталями, неизвестный транзистор, составной, полевой, однопереходный, имеет внутренние резисторы, шунтирующие диоды, либо база по схеме закорочена низкоомной катушкой с эмиттером.. Это о проверке целостности, того или иного транзистора.

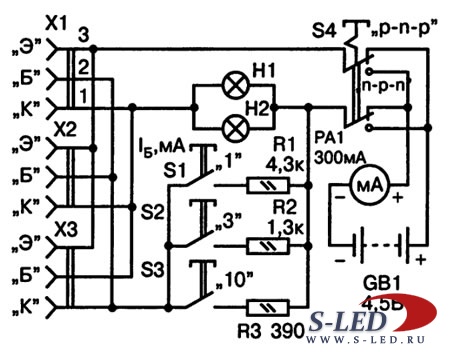

Схема прибора для проверки транзисторов без выпайки из схемы

Используя электрическую схему, которая изображена на рис. Прибор, схема которого изображена на рис. С помощью прибора можно быстро отыскать неисправный транзистор без нарушения печатного монтажа и лакового покрытия схемы. На рис. Такой прибор в домашней мастерской необходим по следующим соображениям. Иногда даже в простых На рис. Он представляет собой асимметричный мультивибратор, собранный на двух транзисторах различной проводимости п-р-п 77 и р-п-р Т2 , причем один из них заведомо исправный, а другой — проверяемый. Работа мультивибратора проверяется.

Проверяет на качество работы любую деталь без выпайки из любых диодов,тиристоров,переходов биполярных транзисторов и.

Прибор для проверки деталей без выпайки их из схемы.

Советы по ремонту радиоаппаратуры, электроники, бытовой техники, советы радиомеханику Дата обновления. Наши дополнительные сервисы и сайты:. С аратов. И мы разместим на нашей странице Вашу кнопку или ссылку.

Пробник для проверки транзисторов

ВИДЕО ПО ТЕМЕ: Как найти неисправный транзистор в схеме? Поиск битого транзистора на плате. Ремонт платы.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Прибор, схема которого изображена на рис. С помощью прибора можно быстро отыскать неисправный транзистор без нарушения печатного монтажа и лакового.

Каталог радиолюбительских схем

Моя страница? Новые сообщения. Мои приложения и игры. Мои настройки. Chinese Trad. Регистрация:

Устройство очень простое и состоит из трех компонентов. Основная часть — трансформатор. За основу можно взять любой малогабаритный трансформатор от импульсных блоков питания. Трансформатор состоит из двух обмоток.

Проверка исправности транзисторов без демонтажа их из устройства

Р/л технология

ГлавнаяРадиолюбителюР/л технология

2 года назад

---

При ремонте радиоэлектронных устройств обычно приходится выпаивать из них вызывающие подозрение транзисторы для проверки. При этом неизбежен риск повредить как печатную плату устройства, так и выводы самого транзистора. Однако во многих случаях можно избежать демонтажа, если воспользоваться предлагаемым автором статьи методом проверки.

Метод не позволяет измерить, например, коэффициент передачи 5транзистора по току, но даёт полное представление о работоспособности проверяемого транзистора. Схема проверки биполярного транзистора без выпайки его из устройства изображена на рис. 1, где VT1 — проверяемый транзистор. Через резисторы R1 и R2 на выводы его коллектора и базы нужно подать относительно вывода эмиттера испытательное синусоидальное переменное напряжение около 1 Вэфф (амплитудой 1,5 В). Для проверяемого транзистора оно безопасно. К выводам коллектора и эмиттера подключают осциллограф. Хотя на схеме изображён транзистор структуры n-p-n, он может быть и структуры p-n-p. При этом изменять схему не потребуется.

Рис. 1. Схема проверки биполярного транзистора без выпайки его из устройства



Частота испытательного напряжения не принципиальна, но слишком увеличивать её не стоит, так как это исказит форму наблюдаемых осциллограмм, особенно при наличии подключённых к выводам проверяемого транзистора конденсаторов. Удобно брать испытательный сигнал от сети 50 Гц через понижающий трансформатор и, при необходимости, низкоомный делитель напряжения. Провода к выводам проверяемого транзистора, находящегося в устройстве, на время измерения припаивают или плотно прижимают. Я обычно использую провод МГТФ-0,12.

Номиналы резисторов R1 и R2 зависят от мощности проверяемого транзистора. Те, что указаны на схеме, подходят для транзисторов малой и средней мощности и обеспечивают максимальный ток коллектора около 5 мА. Для проверки транзисторов при меньшем токе их нужно увеличить, а при большем — уменьшить. Следует также иметь в виду, что для успешной проверки сопротивление резисторов, подключённых к проверяемому транзистору в устройстве, где он установлен, должно быть значительно больше, чем резисторов R1 и R2.

Рис. 2. Осциллограмма напряжения



При проверке исправного транзистора структуры n-p-n осциллограмма напряжения между его коллектором и эмиттером имеет вид, подобный показанному на рис. 2 (синяя линия). Здесь и далее красная линия отмечает нулевой уровень напряжения, коэффициент отклонения луча по вертикали — 0,5 В/дел., скорость горизонтальной развёртки — 5 мс/дел. Испытывался транзистор КТ940А, установленный в модуле М2-4-1 старого телевизора.

В отрицательных полупериодах испытательного напряжения и на начальных и конечных участках его положительных полупериодов (в интервалах от 0 до приблизительно +0,6 В) транзистор остаётся закрытым, и форма напряжения между его коллектором и эмиттером повторяет форму испытательного напряжения. Когда мгновенное значение испытательного напряжения превышает +0,6 В, транзистор открывается, в результате чего напряжение между его коллектором и эмиттером быстро снижается за счёт падения на резисторе R1. Далее транзистор переходит в состояние насыщения с близким к нулю напряжением коллектор-эмиттер (плоский участок осциллограммы), из которого выходит при понижении мгновенного значения испытательного напряжения. Те или иные отклонения формы осциллограммы от описанной связаны, как правило, с неисправностью транзистора.

При проверке транзистора структуры p-n-p осциллограмма получается инверсной, относительно рассмотренной, — такой, как показано на рис. 3 (проверялся транзистор 2Т208К).

Рис. 3. Осциллограмма напряжения



Рис. 4. Схема проверки полевых транзисторов с изолированным затвором средней и большой мощности при токе стока около 0,1 А



Рис. 5. Осциллограмма напряжения



Проверять полевые транзисторы с изолированным затвором средней и большой мощности при токе стока около 0,1 А можно по схеме, изображённой на рис. 4. Они могут быть как n-канальными, так и p-канальными. Осциллограмма на рис. 5 получена при проверке n-канального транзистора 2П7160Е. В положительных полупериодах испытательного напряжения он открывается при напряжении затвор-исток более +3 В (это его пороговое напряжение). Падение напряжения на открытом канале сток-исток очень мало. В отрицательных полупериодах канал закрыт, но открыт защитный диод транзистора, ограничивающий напряжение между выводами его стока и истока до -0,65 В. Увеличив коэффициент отклонения по вертикали до 20 мВ/дел., можно оценить падение напряжения на открытом канале сток-исток (рис. 6). Здесь уже виден собственный шум осциллографа.

Рис. 6. Осциллограмма напряжения



Рис. 7. Осциллограмма напряжения сток-исток



Рис. 8. Осциллограмма, полученная при проверке n-канального полевого транзистора IRFP064N



Рис.9. Осциллограмма, полученная при проверке p-канального полевого транзистора КП785А



Рис. 10. Осциллограмма, полученная при проверке p-канального полевого транзистора КП785А в инверсном включении



На рис. 7 — осциллограмма напряжения сток-исток того же транзистора в инверсном включении (выводы стока и истока поменяны местами), применяемом, например, в синхронных выпрямителях. Здесь напряжение положительного полупериода синусоиды, ограниченное до 0,3 В защитным диодом транзистора, уменьшается почти до нуля при открывании канала исток-сток. В отрицательных полупериодах испытательного напряжения и сам транзистор, и его защитный диод при таком включении закрыты, поэтому эти полупериоды испытательного сигнала регистрируются полностью.
Рис. 8 — осциллограмма, полученная при проверке n-канального полевого транзистора IRFP064N. Он открывается и закрывается при напряжении затвор-исток 3,4 В, провалы при полностью открытом канале — до 0,05 В, падение напряжения на открытом защитном диоде — -0,6 В. На рис. 9 изображена осциллограмма, полученная при проверке p-канального полевого транзистора КП785А, на рис. 10 — тогоже транзистора в инверсном включении.
Описанный метод проверки транзисторов без демонтажа из устройства не применим, если в этом устройстве между выводами проверяемого транзистора или междуэтими выводами и общим проводом либо выходом источника питания имеются элементы (резисторы, конденсаторы, катушки индуктивности) с недостаточно большим по сравнению с сопротивлением резисторов R1 и R2 активным или реактивным (на частоте испытательного сигнала) сопротивлением.

Автор: В. Кильдюшев, г. Жуков Калужской обл.

---

Рекомендуем к данному материалу …

• Ещё раз о проверке полупроводниковых приборов без демонтажа|Р/л технология

Мнения читателей

Нет комментариев. Ваш комментарий будет первый.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:

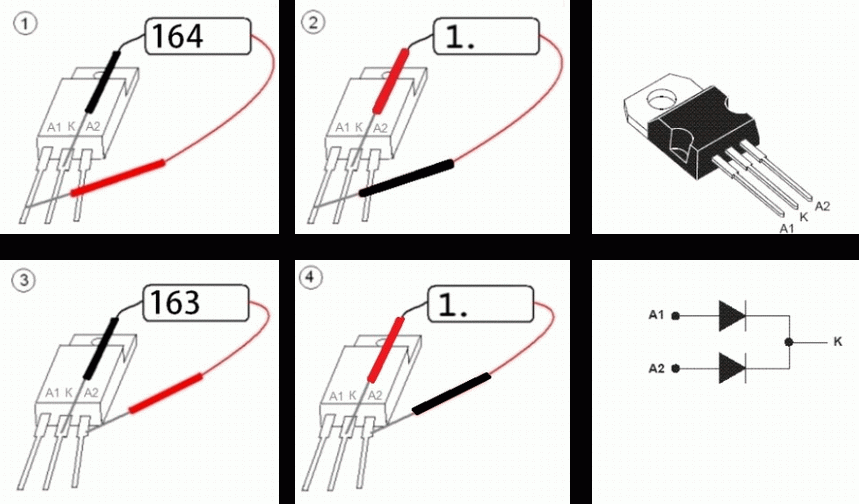

Прозвонка транзистора мультиметром на плате

Основные типы транзисторов

Существует два основных типа транзисторов – биполярные и полевые. В первом случае выходной ток создается при участии носителей обоих знаков (дырок и электронов), а во втором случае – только одного. Определить неисправность каждого из них поможет прозвонка транзистора мультиметром.

Биполярные транзисторы по своей сути являются полупроводниковыми приборами. Они оборудованы тремя выводами и двумя р-п-переходами. Принцип действия этих устройств предполагает использование положительных и отрицательных зарядов – дырок и электронов. Управление протекающими токами выполняется с помощью специально выделенного управляющего тока. Данные устройства широко применяются в электронных и радиотехнических схемах.

Биполярные транзисторы состоят из трехслойных полупроводников двух типов – «р-п-р» и «п-р-п». Кроме того в конструкции имеется два р-п-перехода. Соединение полупроводниковых слоев с внешними выводами осуществляется через невыпрямляющие полупроводниковые контакты. Средний слой считается базой, которая подключается к соответствующему выводу. Два слоя, расположенные по краям, также подключены к выводам – эмиттеру и коллектору. На электрических схемах для обозначения эмиттера используется стрелка, показывающая направление тока, протекающего через транзистор.

В разных типах транзисторов у дырок и электронов – носителей электричества могут быть собственные функции. Более всего распространен тип п-р-п из-за лучших параметров и технических характеристик. Ведущую роль в таких устройствах играют электроны, выполняющие основные задачи по обеспечению всех электрических процессов. Они примерно в 2-3 раза более подвижные, чем дырки, поэтому и обладают повышенной активностью. Качественные улучшения приборов происходят также за счет площади перехода коллектора, которая значительно больше площади перехода эмиттера.

В каждом биполярном транзисторе имеется два р-п-перехода. Когда выполняется проверка транзистора мультиметром, это позволяет проверять работоспособность устройств, контролируя значения сопротивлений переходов при подключении к ним прямого и обратного напряжения. Для нормальной работы п-р-п-устройства на коллектор подается положительное напряжение, под действием которого открывается базовый переход. После возникновения базового тока, появляется коллекторный ток. При возникновение в базе отрицательного напряжения, транзистор закрывается и течение тока прекращается.

Базовый переход в р-п-р-устройствах открывается под действием отрицательного напряжения на коллекторе. Положительное напряжение дает толчок для закрытия транзистора. Все необходимые коллекторные характеристики на выходе можно получить, плавно изменяя значения тока и напряжения. Это позволяет эффективно проверить биполярный транзистор тестером.

Существуют электронные устройства, все процессы в которых управляются действием электрического поля, направленного перпендикулярно току. Эти приборы называются полевыми или униполярными транзисторами. Основными элементами являются три контакта – исток, сток и затвор. Конструкция полевого транзистора дополняется проводящим слоем, исполняющим роль канала, по которому течет электрический ток.

Данные устройства представлены модификациями «р» или «п»-канального типа. Каналы могут располагаться вертикально или горизонтально, а их конфигурация бывает объемной или приповерхностной. Последний вариант также разделяется на инверсионные слои, содержащие обогащенные и обедненные. Формирование всех каналов происходит под воздействием внешнего электрического поля. Устройства с приповерхностными каналами имеют структуру, в состав которой входит металл-диэлектрик-полупроводник, поэтому они называются МДП-транзисторами.

Итог

Любой транзистор проверяется мультиметром. Надо узнать назначение его ножек (база/колл./эмит., сток/исток/затвор). Далее, тестер поставить на «прозвонку» или на отметку 2000 Ом. Затем проанализировать прямое и обратное сопр. По результату можно определить работоспособность транзистора. А также можно проанализировать коэф. усиления: на тестере есть специальное гнездо и отметка hFE.

Проверка биполярного транзистора мультиметром

Проверку работоспособности биполярного транзистора можно выполнить с помощью цифрового мультиметра. Этим прибором проводятся измерения постоянных и переменных токов, а также напряжение и сопротивление. Перед началом измерений прибор нужно правильно настроить. Это позволит более эффективно решить проблему, как проверить биполярный транзистор мультиметром не выпаивая.

Современные мультиметры могут работать в специальном режиме измерения, поэтому на корпусе изображается значок диода. Когда решается вопрос, как проверить биполярный транзистор тестером, устройство переключается в режим проверки полупроводников, а на дисплее должна отображаться единица. Выводы устройства подключаются так же, как и в режиме измерения сопротивления. Провод черного цвета соединяется с портом СОМ, а провод красного цвета – с выходом, измеряющим сопротивление, напряжение и частоту.

В мультиметрах старой конструкции функция проверки диодов и транзисторов может отсутствовать. В таких случаях все действия проводятся в режиме измерения сопротивления, установленном на максимум. До начала работы батарея мультиметра должна быть заряжена. Кроме того, нужно проверить исправность щупов. Для этого их кончики соединяются между собой. Писк устройства и нули, отображенные на дисплее, свидетельствуют об исправности щупов.

Проверка биполярного транзистора мультиметром выполняется в следующем порядке:

• Прежде всего, нужно правильно соединить выводы мультиметра и транзистора. Для этого необходимо точно определить, где находятся база, коллектор и эмиттер. Чтобы определить базу, щуп черного цвета подключается к первому электроду, который предположительно считается базовым. Другой щуп красного цвета поочередно подключается вначале ко второму, а затем к третьему электроду. Щупы меняются местами до тех пор, пока прибор не определит падение напряжения. После этого окончательно проводится проверка биполярного транзистора мультиметром и определяются пары: «база-эмиттер» или «база-коллектор». Электроды эмиттера и коллектора определяются с помощью цифрового мультиметра. В большинстве случаев падение напряжения и сопротивление у эмиттерного перехода выше, чем у коллектора.
• Определение р-п-перехода «база-коллектор»: щуп красного цвета подключен к базе, а черный – к коллектору. Такое соединение работает в режиме диода и пропускает ток лишь в одном направлении.
• Определение р-п-перехода «база-эмиттер»: красный щуп остается подключенным к базе, а щуп черного цвета нужно подключить к эмиттеру. Так же, как и в предыдущем случае, при таком соединении ток проходит только при прямом включении. Это подтверждает проверка npn транзистора мультиметром
• Определение р-п-перехода «эмиттер-коллектор»: в случае исправности данного перехода сопротивление на этом участке будет стремиться к бесконечности. На это указывает единица, отображенная на дисплее.
• Подключение мультиметра осуществляется к каждой паре контактов в двух направлениях. То есть транзисторы р-п-р типа проверяются путем обратного подключения к щупам. В этом случае к базе подключается черный щуп. После измерений полученные результаты сравниваются между собой.
• После того как проведена проверка pnp транзистора мультиметром, работоспособность биполярного транзистора подтверждается, когда при измерении одной полярности мультиметр показывает конечное сопротивление, а при замерах обратной полярности получается единица. Данная проверка не требует выпаивания детали из общей платы.

Читать также: Твердотопливный котел с буферной емкостью схема

Очень многие пытаются решить вопрос, как проверить транзистор без мультиметра с помощью лампочек и других устройств. Этого делать не рекомендуется, поскольку элемент с высокой вероятностью может выйти из строя.

Инструкция проверки тестером

Тестеры различаются по видам моделей:

1. Существуют приборы, в которых конструкцией предусмотрены устройства, позволяющие измерить коэффициент усиления микротранзисторов малой мощности.
2. Обычные тестеры позволяют осуществить проверку в режиме омметра.
3. Цифровой тестер измеряет транзистор в режиме проверки диодов.

В любом из случаев существует стандартная инструкция:

1. Прежде, чем начать проверку, необходимо снять заряд с затвора. Это делается так – буквально на несколько секунд заряд необходимо замкнуть с истоком.
2. В случае, когда проверяется маломощный полевой транзистор, то перед тем, как взять его в руки, обязательно нужно снять статический заряд со своих рук. Это можно сделать, взявшись рукой за что-нибудь металлическое, имеющее заземление.
3. При проверке стандартным тестером, необходимо в первую очередь определить сопротивление между стоком и истоком. В обоих направлениях оно не должно иметь особого различия. Величина сопротивления при исправном транзисторе будет небольшой.
4. Следующий шаг – измерение сопротивления перехода, сначала прямое, затем обратное. Для этого необходимо подключить щупы тестера к затвору и стоку, а затем к затвору и истоку. Если сопротивление в обоих направлениях имеет разную величину, триодное устройство исправно.

Проверка работоспособности полевого транзистора

Полевые транзисторы нашли широкое применение в аудио и видеоаппаратуре, мониторах и блоках питания. От их работоспособности зависит функционирование большинства электронных схем. Поэтому в случае каких-либо неисправностей выполняется проверка этих элементов различными способами, в том числе и проверка транзисторов без выпайки из схемы мультиметром.

Типовая схема полевого транзистора представлена на рисунке. Основные выводы – затвор, сток и исток могут быть расположены по-разному, в зависимости от марки транзистора. При отсутствии маркировки, необходимо уточнить справочные данные, касающиеся той или иной модели.

Основной проблемой, возникающей при ремонте электронной аппаратуры с полевыми транзисторами, является проверка транзистора мультиметром не выпаивая. Как правило неисправности касаются полевых транзисторов с высокой мощностью, которые используются в импульсных блоках питания. Кроме того, эти устройства очень чутко реагируют на статические разряды. Поэтому перед решением вопроса, как прозвонить транзистор мультиметром на плате, следует надеть специальный антистатический браслет и ознакомиться с правилами техники безопасности при выполнении этой процедуры.

Проверка с использованием мультиметра предполагает такие же действия, как и в отношении биполярных транзисторов. Исправный полевой транзистор обладает бесконечно большим сопротивлением между выводами, независимо от тестового напряжения, приложенного к нему.

Тем не менее, решение вопроса, как прозвонить транзистор мультиметром имеет свои особенности. Если положительный щуп мультиметра приложен к затвору, а отрицательный – к истоку, то в этом случае произойдет зарядка затворной емкости и наступит открытие перехода. При замерах между стоком и истоком, прибор показывает наличие небольшого сопротивления. Иногда электротехники при отсутствии практического опыта, могут посчитать это за неисправность, что не всегда соответствует действительности. Это может быть важно при проверки строчного транзистора мультиметром. Перед началом проверки канала сток-исток рекомендуется выполнить короткое замыкание всех выводов полевого транзистора, чтобы разрядить емкости переходов. После этого их сопротивления вновь увеличатся, после чего можно повторно прозванивать транзисторы мультиметром. Если данная процедура не дала положительного результата, значит данный элемент находится в нерабочем состоянии.

В полевых транзисторах, используемых для мощных импульсных блоков питания, очень часто на переходе сток-исток устанавливаются внутренние диоды. Поэтому данный канал во время проверки проявляет свойства обычного полупроводникового диода. Поэтому чтобы исключить ошибку, перед тем как проверить исправность транзистора мультиметром, следует убедиться в присутствии внутреннего диода. После первой проверки щупы мультиметра нужно поменять местами. После этого на экране появится единица, указывающая на бесконечное сопротивление. Если подобного не случится, велика вероятность неисправности полевого транзистора. С помощью прибора можно не только проверить, но и измерить транзистор мультиметром.

Где база, коллектор, эмиттер

Определяем базовую ножку (режим тот же — «2000 Ом»): «+» тестера касаемся левого контакта, «−» — остальных поочередно.

Ножки левая/средняя «1», левая/правая — 816 Ом. Пока это малоинформативно. Щупом «+» — на средний контакт, «−» — на остальные.

Результат схожий. Следующий этап: «+» на правую ножку, «−» — на среднюю и затем на левую.

Получаем по «1», то есть сопр. одинаковое на этих участках и оно идет к бесконечности. Выходит, что мы замерили обратную эту величину на обоих p-n сегментах. Итак, база — это правая ножка. Но полная процедура как проверить исправность предполагает нахождение колл. и эмит. замерами прямого сопр. Минусом касаемся базового вывода, «+» — остальных.

Ножка слева — 816 Ом, это эмит., средняя — 807 Ом, это коллект., там значение всегда ниже.

Итог такой:

• имеющийся тип — p-n-p;
• база справа, эмит. — слева; колл. — посередине.

Как проверить составной транзистор мультиметром

Составной транзистор или транзистор Дарлингтона представляет собой схему, объединяющую в своем составе два и более биполярных транзистора. Это позволяет значительно увеличить коэффициент усиления по току. Такие транзисторы применяются в схемах, предназначенных для работы с большими токами, например, в стабилизаторах напряжения или выходных каскадах усилителей мощности. Они необходимы, когда требуется обеспечение большого входного импеданса, то есть полного комплексного сопротивления.

Общие выводы у составного транзистора такие же, как и у биполярной модели. Точно так же и происходит проверка npn транзистора мультиметром. В этом случае применяется методика, аналогичная проверке обычного биполярного транзистора.

В мире электроники существует большое количество разных приспособлений и деталей. Их счёт идёт на миллионы и постоянно возрастает с изобретением всё новых приборов.

Читать также: Сталь 20х23н18 характеристики применение

Несмотря на большое количество элементов электроники, каждый специалист данного направления знает о транзисторах. Это радиоэлектронный прибор, работающий на особых частотах, который имеет 3 вывода. Его работа заключается в уменьшении сопротивления силы тока.

Как уже можно было догадаться сегодня речь пойдёт о том, как проверить транзистор мультиметром.

Краткое содержимое статьи:

Характеристики

Технические свойства этого биполярника на удивление хороши, даже по сегодняшним меркам. К сожалению, в даташит современного производителя КТ315, представлена только основная информация. В них не найти графиков, отражающих поведение устройство в различных условиях эксплуатации, которыми наполнены современные технические описания на другие подобные устройства от зарубежных производителей.

Максимальные характеристики

Максимальные значения допустимых электрических режимов эксплуатации КТ315 до сих пор впечатляют начинающих радиолюбителей. Например, максимальный ток коллектора может достигать уровня в 100 мА, а рабочая частота у некоторых экземпляров превышает заявленные 250 МГц. Его более дорогие современники из серии КТ2xx/3xx, даже имея металлический корпус, не могли похвастаться такими показателями. КТ315 был долгое время своеобразным техническим лидером, пока ему на смену не пришёл усовершенствованный КТ3102. Рассмотрим максимально допустимые электрические режимы эксплуатации КТ315, в корпусе ТО-92, белорусского ОАО «Интеграл». В конце обозначения таких приборов присутствует цифра «1».

Основные электрические параметры

Будьте внимательны, несмотря на свои достаточно хорошие характеристики, КТ315 не может конкурировать с современными устройствами по некоторым параметрам. Так у современной серии КТ315, как и 50 лет назад, относительно небольшой диапазон рабочих температур от — 45 до + 100°C. А коэффициент шума (КШ) достигает 40 Дб, что уже много для современного устройства, предназначенного для усиления в низкочастотных трактах.

Классификация

Кроме основных параметров, в техническом описании можно найти распределение устройств по группам. Таблица классификации дает представление о параметрах всей серии КТ315. Используя её можно подобрать нужное устройство, путем сравнения основных характеристик всей серии.

Комплементарная пара

У КТ315 имеется комплементарная пара – КТ361. Эти устройства довольно часто применялись вместе, особенно в бестрансформаторных двухтактных схемах. Совместное применение данной пары безусловно вошло в историю российской электроники.

С чего нужно начать?

Прежде чем начать работу с мультиметром, нужно уметь им пользоваться, знать какую модель вы применяете, а также уметь подсоединять его к сети.

Узнать, что за модель вы используете, можно посмотрев на его маркировку.

Обычно маркировка находится на коробке от прибора и там имеется полная информация о нём, а именно:

• Модель транзистора.
• Страна производитель.
• Выпускающая фирма.
• Гарантия на товар.

Если же по каким-то причинам у вас нет коробки от транзистора, исправить это можно путём поиска похожей фотографии в интернете, где и будет подробное описание прибора.

Проверка биполярного транзистора мультиметром

Далее мы поговорим об инструкции, как проверить транзистор:

• Присоединить большой красный щуп (СЕМ) – это будет считаться минусом, а чёрный присоединить к (МА) – это плюс.
• Далее необходимо включить устройство и перенаправить его в режим прозвонки или можно перевести в режим сопротивления на ваше усмотрение.
• После чего на экране вы увидите величину сопротивления энергии. В норме она колеблется от 0,3 до 0,7 Ом.
• Чтобы отобразить минимальное сопротивление необходимо обозначить мощность вашего перехода, и после всего проделанного ваш прибор полностью настроен и готов к его активному и длительному использованию.

Маркировка

По маркировке кт315 можно точно понять, что перед нами именно он, рассмотрим его в корпусе КТ13. Он имеет цифробуквенное обозначение и может отличается от своих собратьев цветом. Чаще всего встречается в оранжевом исполнении. В правом верхнем углу корпуса размещен знак завода-изготовителя, а в левом группа коэффициента усиления. Под условными обозначениями группы и предприятия-изготовителя указана дата выпуска. Вот их фотографии во всем цветовом разнообразии.

Устройства в таком исполнении до 1986 года имели золоченные контакты. После 1986 года количество содержания драгметаллов в них значительно снизилось. А в современных устройствах его практически нет. Усовершенствованный KT315 выпускается в корпусах для дырочного КТ-26 (TO-92) и поверхностного монтажа КТ-46А (SOT-23). На фотографии пример такого устройства — КТ315Г1 (TO-92).

Цифра «1», в конце указывает на современный КТ315(TO-92), а предпоследняя буква «Г» на группу, к которой относится транзистор из этой серии. На основе значений параметров в группе, можно определить его основное назначение. Например, КТ315Н1 использовался ранее в цветных телевизорах, а KT315P и КТ315Р1 применялись в видеомагнитофонах «Электроника ВМ».

Как проверить транзистор не выпаивая его?

Выпаивание любой детали из электроприбора очень ответственно дело, при котором допущение малейшей ошибки может полностью вывести из строя любой электроприбор.

Так как проверить транзистор не выпаивая его из схемы?

• Сначала нужно убедиться в его целостности.
• Затем проверить его генерацию.
• Далее вам следует обратить внимание на Л2, которое находится близ размыкания красных щупов.
• Свечение лампы Л2 свидетельствует о его работоспособности.

Если лампа Л2 не будет гореть, то это является верным признаком того, что прибор сломан. В таком случае не рекомендуется чинить его самостоятельно, так как велика вероятность того, что во время ремонта вы повредить остальные детали.

Советуем вам обратиться с такой проблемой к грамотному специалисту, который сможет починить транзистор.

Аналоги

Зарубежные аналоги КТ315, с похожими параметрами являются: BC547, 2SC9014, 2N3904, PN2222. Российской заменой можно считать усовершенствованный КТ3102 (ТО-92), но он имеет другую цоколевку. Зарубежных аналогов в корпусе КТ-13 в настоящее время не существует. Для министерства обороны СССР выпускались идентичные устройства в метало-стеклянных корпусах с маркировкой 2Т312, 2Т316.

Проверяем транзистор на плате

Теперь мы переходим к тому, как проверить транзистор на плате? Следует отметить, что это один из самых популярных вопросов по данной тематике.

На просторах интернета существует множество ответов на этот вопрос, но не все являются правильными с точки зрения физики и инженерии. Тестирование транзистора на плате происходит следующим образом:

Его сначала нужно подключить к плюсовой базе с помощью мощного источника. Если сделать всё правильно, то у вас должна загореться лампочка.

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. д. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.

Распиновка

В советское и перестроечное время производился в корпусе КТ-13, который никогда не использовался зарубежными производителями. Притом, что КТ315 рабочая лошадка советской радиопромышленности. В наши дни, его продолжают выпускать в корпусе КТ-26 (TO-92) и КТ-46А (SOT-23), а так же в ограниченных количествах в КТ-13. Посмотрите внимательней на фотографии цоколевки КТ315 в разных корпусах и на буквы обозначающие назначение его электродов.

Несмотря на внешние различия транзисторов, их распиновка совпадает. Так, если смотреть на маркировку любого из них, то электроды слева на право будут всегда иметь следующее назначение: эмиттер (Э), коллектор (К) и база (Б), соответственно. Исходя из этого, становится понятной аббревиатура из трех букв «ЭКБ», которая встречается на технических форумах.

Необходимый минимум сведений

Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает. Это активный электронный компонент, который является полупроводниковым прибором. Есть два основных вида — NPN и PNP. Каждый из них имеет три электрода: база, эмиттер и коллектор.

Виды транзисторов и принцип работы

Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе. Причём изменяя потенциал на базе, меняем степень «открытости» перехода, регулируя величину пропускаемого тока. То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор.

Ещё важно знать, это то, что в обратном направлении ток течь не может. И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор.

Сборка кустарного пробника

Самодельный прибор (пробник) позволит мгновенно определить исправность transistor любого типа. Приведем элементарную действенную схему.

Что потребуется (всего рабочих 3 компонента):

• основа — любой небольшой понижающий трансф. (из импульсн. БП, балласта лампочек экономок, небольших электроприборов). У нашего первичка из 24 витков со средним отводом; вторичка — 15;
• далее, 2 элемента. Светодиод подсоединяется к вторичке через резист. 100 Ом, мощность его не важная, как и полярность первого элемента, поскольку на выходе возникает переменная величина.

Есть также гнездо для вставки проверяемых деталей согласно цоколевке. Для биполярных прямопроводных типов (КТ 814…818 и так далее) база идет через резист. на один из контактов трансформ., средний вых. которого (отвод) подключен к «+» питания. Эмит. подсоединяем к «−» питания, коллект. — к свободному вых. первички. Если проводимость у детали обратная, то просто меняем «+» и «−». Аналогично с полевиками, главное — соблюсти цоколевку. Если после подачи питания появится свет, то изделие рабочее.

Пробник запитывается от 3.7–6 В, подойдет свинцовая или литий-ионная аккумуляторная батарейка.

Цоколевка

У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять. Это важно, так как при определении работоспособности, эта информация нам понадобится.

Внешний вид биполярного транзистора средней мощности и его цоколевка

То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. Хотите убедиться или не знаете, где «лицо», то ищите информацию в справочнике или наберите на компьютере «имя» вашего полупроводникового прибора и добавьте слово «даташит». Это транслитерация с английского Datasheet, что переводится как «технические данные». По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Читать также: Сколько разрывных патронов нужно на каменную стенку

Историческая справка

Созданию первого транзистора по планарной технологии способствовали знания и опыт, полученные СССР при разработке интегральных микросхем. Их разработка в 60-е годы велась в НИИ «Пульсар», НИИ-35 и различных опытно-конструкторских бюро на предприятиях советской промышленности. В 1962 году в НИИ «Пульсар» перешли на планарную кремневую технологию, которая в последующем дала жизнь КТ315.

В 1962 году, под руководством инженера Осокина Ю.Н., были созданы первые советские германиевые микросхемы Р12–2 (Рижский завод полупроводниковых приборов). Эти микросхемы были своеобразным ответом СССР на первые подобные устройства появившиеся в США у компании Texas Instruments.

Небольшой временной период от разработки до серийного выпуска этого устройства, позволяет судить о высоком уровне развития электронной промышленности СССР в те времена. Судите сами, на сколько быстро и оперативно это было сделано. В 1966 г. министр энергетической промышленности Шокин А.И. узнал о появлении в США технологии промышленного изготовления транзисторов по планарной технологии. Уже в 1967 г. Фрязинский завод полупроводниковых приборов так же начинает выпускать первый в СССР высокочастотник в пластиковом корпусе, по аналогичной технологии – КТ315.

В 1968 г. начался выпуск первого электронного калькулятора — «Электроника-68», в котором насчитывалось около 400 транзисторов данного вида. А к 1973 он стал основой для разработки более 20 подобных полупроводниковых устройств. Примерно до начала 90-х годов КТ315 оснащалась почти вся отечественная электроника, так как, несмотря на свою дешевизну, он получился весьма надежным и технологичным. В настоящее время, в мире насчитывается более 7 миллиардов этих транзисторов. Они были выпущены не только в нашей стране, но и за рубежом по государственной лицензии от СССР.

Как проверить транзистор мультиметром со встроенной функцией

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели. В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется.

Первым делом переводим переключатель диапазонов (большую ручку) в соответствующее положение. Опознать режим можно по надписи — hFE. Перед тем как проверить транзистор мультиметром, определяемся с типом NPN или PNP.

Мультиметр с функцией проверки транзисторов

Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. Удобно устанавливать транзисторы с тонкими выводами S9014, S8550, КТ3107, КТ3102. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь. В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность.

Как измерить коэффициент усиления транзистора по току?

Дата: 18.09.2015 //

Коэффициент hfe транзистора – это коэффициент усиления транзистора по току. Показывает во сколько раз ток коллектора больше тока базы. Для согласованной работы нескольких транзисторов в каскадах, их подбор часто начинают по коэффициенту усиления. Учитывая большой разброс параметров hfe, важно точно знать этот параметр у каждого транзистора.

Проверка на плате

Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов. Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено (COM или со значком земли), красный — в среднее (гнездо для измерения сопротивления, тока, напряжения).

Как проверить транзистор мультиметром не выпаивая

Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. Как уже говорили, они бывают двух типов: PNP и NPN. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять

Условно, мы можем представить этот прибор как два диода. В случае с PNP типом они включены навстречу друг другу, у NPN — в зеркальном отражении. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Проверка биполярного транзистора PNP типа

Итак, начнём с проверки биполярника PNP типа. Вот что у нас должно получиться:

• Если подать на базу плюс (красный щуп), на эмиттер или коллектор — минус (чёрный щуп), должно быть бесконечно большое сопротивление. В этом случае диоды закрыты (смотрим на эквивалентной схеме).
• Если подаём на базу минус (чёрный щуп), а на эмиттер или коллектор плюс (красный щуп), видим ток от 600 до 800 мВ. В этом случае получается, что переход открыт.

Проверка биполярного PNP транзистора мультиметром

Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен.

Тестируем исправность NPN транзистор

Как видим, в NPN приборе ситуация будет другой. Практически она диаметрально противоположна:

• Если подать на базу плюс (красный щуп), а на эмиттер или коллектор минус, переход будет открыт, на экране высветятся показания — от 600 до 800 мВ.
• Если поменять местами щупы: плюс на коллектор или эмиттер, минус на базу — переходы заперты, тока нет.
• При прикосновении щупами к эмиттеру и коллектору тока по-прежнему быть не должно.

Проверка работоспособности биполярного NPN транзистора мультиметром

Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип. Только так можем проверить транзистор мультиметром не выпаивая его с платы.

И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов. Так проще запомнить, и понимать показания на экране мультиметра.

Как определить базу, коллектор и эмиттер

Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой. Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора.

Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять

Путём перебора ищем положение щупов, при котором «звонятся» все три электрода. Тот вывод, относительно которого появляются показания на двух других и будет базой. Потому, плюс или минус подан на базу определяем тип, PNP или NPN. Если на базу подаём плюс — это NPN тип, если минус — это PNP.

Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении. На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор.

Основные причины неисправности

Наиболее часто встречающиеся причины выхода из рабочего состояния триодного элемента в электронной схеме следующие:

1. Обрыв перехода между составными частями.
2. Пробой одного из переходов.
3. Пробой участка коллектора или эмиттера.
4. Утечка мощности под напряжением цепи.
5. Видимое повреждение выводов.

Характерными внешними признаками такой поломки являются почернение детали, вспучивание, появление черного пятна. Поскольку эти изменения оболочки происходят только с мощными транзисторами, то вопрос диагностики маломощных остается актуальным.

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем (не перегружая теорией), как проверить работоспособность различных типов транзисторов (npn, pnp, полярных и составных) пользуясь тестером или мультиметром.

Ошибка 404

Ошибка 404 изображение/svg+xml

Выбранная страна и язык определяют ваши торговые условия, цены на товары и специальные предложения.

Страна

Язык

Валюта

Цены

нетто

брутто

сеть

валовой

Воспользуйтесь поисковой системой, чтобы найти интересующие вас вопросы, или перейдите в одну из следующих областей:

Каталог Как купить Помощь

или вернуться к: Главная страница

Мы рекомендуем вам подписаться

В каждом информационном бюллетене вы найдете важную и интересную информацию о новых продуктах, распространении и изменениях на сайте TME.
Здесь же можно отписаться от списка.

* обязательное поле

ПодписатьсяОтписаться

Я ознакомился и понял Политику информационных бюллетеней TME и настоящим даю свое согласие на отправку информационного информационного бюллетеня сервиса TME на мой адрес электронной почты. Политика информационного бюллетеня TME

*

1. Transfer Multisort Elektronik sp. о.о., ул. Ustronna 41, 93-350 Łódź настоящим информирует вас о том, что он будет контролером ваших личных данных.
2. Контроллер персональных данных назначил ответственного за защиту данных, с которым можно связаться по электронной почте: [email protected].
3. Ваши данные будут обрабатываться на основании пункта (а) статьи 6(1) Регламента Европейского парламента и Совета (ЕС) 2016/679 от 27 апреля 2016 г. о защите физических лиц в отношении обработки персональных данных и о свободном перемещении таких данных и отмене Директивы 95/46/ЕС (далее: GDPR), для отправки на указанный адрес электронной почты электронного информационного бюллетеня TME .
4. Предоставление данных является добровольным, однако необходимо направить информационный бюллетень.
5. Ваши персональные данные будут храниться до тех пор, пока вы не отзовете свое согласие на обработку ваших персональных данных. 6. Вы имеете право получить доступ к своим личным данным и запросить их исправление, удаление или ограничение их обработки;
7. Если ваши личные данные обрабатываются на основании вашего согласия, вы имеете право отозвать это согласие. Отзыв согласия не влияет на законность обработки, которая была выполнена до отзыва.
8. Вы также имеете право подать жалобу в надзорный орган по защите данных.

более меньше

Подпишитесь на информационный бюллетень TME

Специальные предложения — скидки — новинки. Будьте в курсе предложений TME

Информационный бюллетень Правила и условия Отписаться

Идет обработка данных

Задача успешно выполнена.

Произошла непредвиденная ошибка. Пожалуйста, попробуйте еще раз.

Логин

Пароль

Вы должны ввести номер клиента и пароль

Введенное в поле значение слишком короткое. Минимальная длина должна быть %minLength% символов.

Забыли свой пароль?

Ваш веб-браузер больше не поддерживается, загрузите новую версию

Хром Скачать

Fire Fox Скачать

Опера Скачать

Интернет-проводник Скачать

Выбрать почтовый ящик

Этот веб-сайт использует файлы cookie. Нажмите здесь, чтобы узнать больше о файлах cookie и их настройках.

Фелер 404

Фелер 404 изображение/svg+xml

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог Ви кауфт человек Хильфе

или zurück zu: Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins

*

1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Устронная 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zur Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Adresse den elektronischen Newsletter von TME zu senden.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihrer personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

больше Венигер

TME-Newsletter abonnieren

Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

Пароль недействителен?

Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

Хром Скачать фон Датей

Fire Fox Скачать фон Датей

Опера Скачать фон Датей

Интернет-проводник Скачать фон Датей

Выбрать почтовый ящик

Diese Webseite nutzt Cookie-Dateien. Нажмите Sie Hier, um mehr über Cookie-Dateien und deren Verwaltung mithilfe von Einstellungen zu erfahren.

Как проверить транзистор без мультиметра (решение 2022)

Привет! Ищете ответ, чтобы узнать, как проверить транзистор без мультиметра? Тогда вы попали в нужную статью.

В этой короткой статье мы вместе рассмотрим решение, с помощью которого вы можете попробовать проверить транзисторы без использования какого-либо мультиметра.

Тестируя, я также хочу сказать, хороший это транзистор или плохой. Если это хороший транзистор, то какова его правильная конфигурация контактов. Кроме того, мы также узнаем тип транзистора BJT, то есть, если это NPN или PNP.

Надеюсь, вам понравится эта статья и вы найдете ответы на свои вопросы.

Содержание

• Зачем нам тестировать транзисторы?
• Как проверить транзистор без мультиметра?
  • Осциллограф с возможностью проверки компонентов
  • Специальный тестер транзисторов
• Как использовать тестер транзисторов для проверки транзистора?
• Заключение

Зачем нужно тестировать транзисторы?

Первый вопрос: зачем вообще нужно тестировать или проверять транзистор? Ответ прост, проверить, хороший это транзистор или плохой.

Потому что нет смысла использовать неисправный транзистор в схеме, так как это приведет к неточным результатам. Иногда это также может привести к повреждению других подключенных компонентов из-за перенапряжения или перегрузки по току.

А почему без мультиметра?

Ответ: просто потому, что мы можем, и мы старательно учимся. Я не могу придумать такой другой технической причины — например, если я электронщик, почему бы мне не иметь мультиметр.

Если у меня нет мультиметра, то я должен подумать, настоящий ли я электронщик или просто балуюсь.

Другим возможным ответом может быть то, что мы хотим знать, есть ли у нас другие варианты. Но опять же, как я уже сказал, мы увлеченные ученики.

Как проверить транзистор без мультиметра?

Знаете, если честно, я действительно не думаю, что можно эффективно проверить транзистор без времени мультиметра. Если вы не хотите использовать мультиметр, вам придется использовать другие альтернативные устройства.

Но у вас должен быть измерительный прибор, чтобы правильно проверить и протестировать любой тип транзистора.

Да, вы можете разработать какую-нибудь схему проверки транзистора, но я оставлю это для другой статьи в блоге.

Итак, для проверки транзистора без мультиметра можно использовать два метода:

• 1- Использование профессионального осциллографа с опцией проверки компонентов
• 2- Использование специального тестера транзисторов

Осциллограф с опцией проверки компонентов

Первый метод является дорогостоящим и лучше всего подходит для людей, которые являются профессионалами и работают с платами электроники с кучей транзисторов.

Этот метод действительно рекомендуется, если вы хотите проверить транзисторы в схеме, не выпаивая их из платы.

Специализированный тестер транзисторов

Теперь этот метод действительно экономит время и надежен. Это сэкономит вам много времени, если вы работаете с транзисторами.

Чтобы этот метод был применим, вам нужен приличный тестер транзисторов. Вы можете купить где угодно, так как они не дорогие, и все тестеры транзисторов практически одинаковы.

Ниже приведен тестер транзисторов, который лично мне нравится. Это очень простой, но он делает свою работу очень хорошо.

Преимущество этого тестера в том, что его можно использовать и для других компонентов. Это как все в одном компонентном тестере.

Давайте посмотрим, как вы можете использовать этот инструмент для проверки любых транзисторов.

Как использовать тестер транзисторов для проверки транзистора?

Сначала возьмите транзистор, который хотите проверить. Допустим, вы хотите протестировать транзистор BJT и, допустим, вы не знаете, является ли он NPN или PNP. Вы не знаете его бета-значение постоянного тока. Вы также не знаете его правильную конфигурацию выводов, т. е. какой вывод выводов коллектор, эмиттер или база.

Чтобы знать все вышеперечисленные параметры транзистора, нам нужен специальный тестер транзисторов, о котором мы говорили выше.

Мы будем использовать тестер транзисторов M328 (ссылка на продукт) . Выполните следующие шаги:

• Сначала включите тестер транзисторов, вы должны увидеть, что экран загорается.
• Поместите гнездо компонента в нужное место в тестере транзисторов
• Теперь возьми транзистор, который хочешь проверить
• Поместите его в гнездо компонента в любой конфигурации
• Нажмите кнопку проверки
• И вы должны увидеть результаты на экране.
• В результатах будет указано, является ли это NPN или PNP, будет указано его бета-значение постоянного тока, а также будет показана правильная конфигурация контактов.

Видите ли, это маленькое устройство дает нам всю важную информацию о транзисторе в кратчайшие сроки, тем самым экономя наше драгоценное время.

Теперь, если транзистор неисправен, экран не покажет никаких результатов или сообщит, что компонент не найден. Это признак того, что вы работаете с неисправным транзистором. Вам нужно избавиться от него немедленно.

Заключение

Инженерам и студентам необходимо знать, как проверить транзистор без мультиметра. Нам нужно знать, сколько других способов мы можем использовать для проверки транзисторов любого типа.

Потому что для меня не имеет никакого смысла проверять транзистор без использования мультиметра. За исключением того, что мы увлечены учениками и хотим исследовать вещи.

Итак, сделать это можно тремя способами:

• Разработать схему проверки
• Использование осциллографа с функцией тестирования компонентов
• Используйте специальный тестер транзисторов

Первый технический и требует знания предметной области. Поэтому я решил создать об этом отдельную статью как-нибудь в другой раз.

Второй метод является дорогостоящим и ориентирован на работу более профессионального уровня. Кроме того, этот метод полезен, если вы хотите проверить транзисторы, пока они еще припаяны к схемам, т.
