Пауза вращения заднего стеклоочистителя — Ford Focus 2
Слишком маленькая пауза автоматического срабатывания заднего стеклоочистителя (примерно 15 сек).
Очень напрягает и отвлекает.

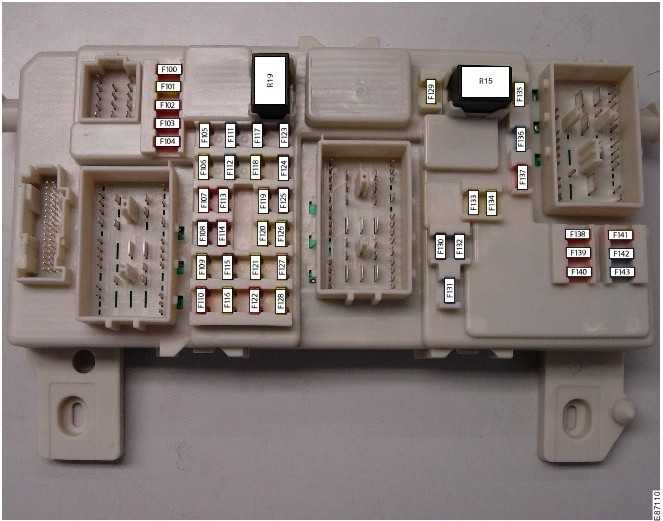

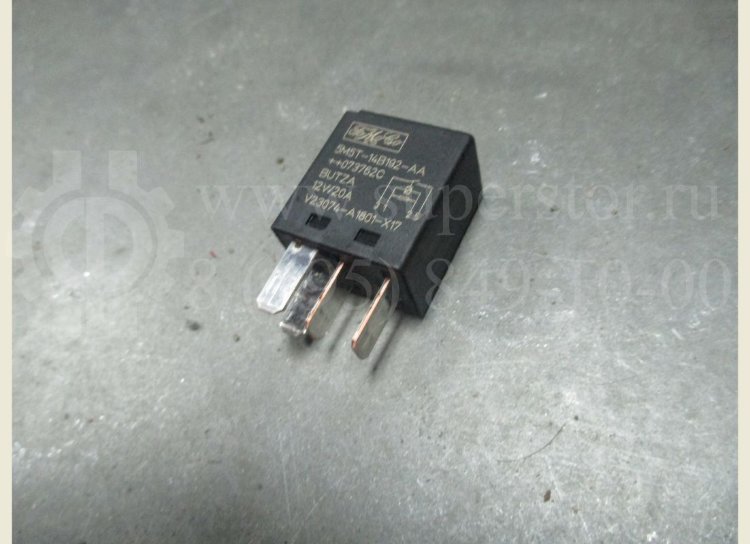

Насколько я понимаю за это отвечает реле R19 и оно находится в главном блоке предохранителей.
Возможно ли изменить паузу (увеличить ее)?

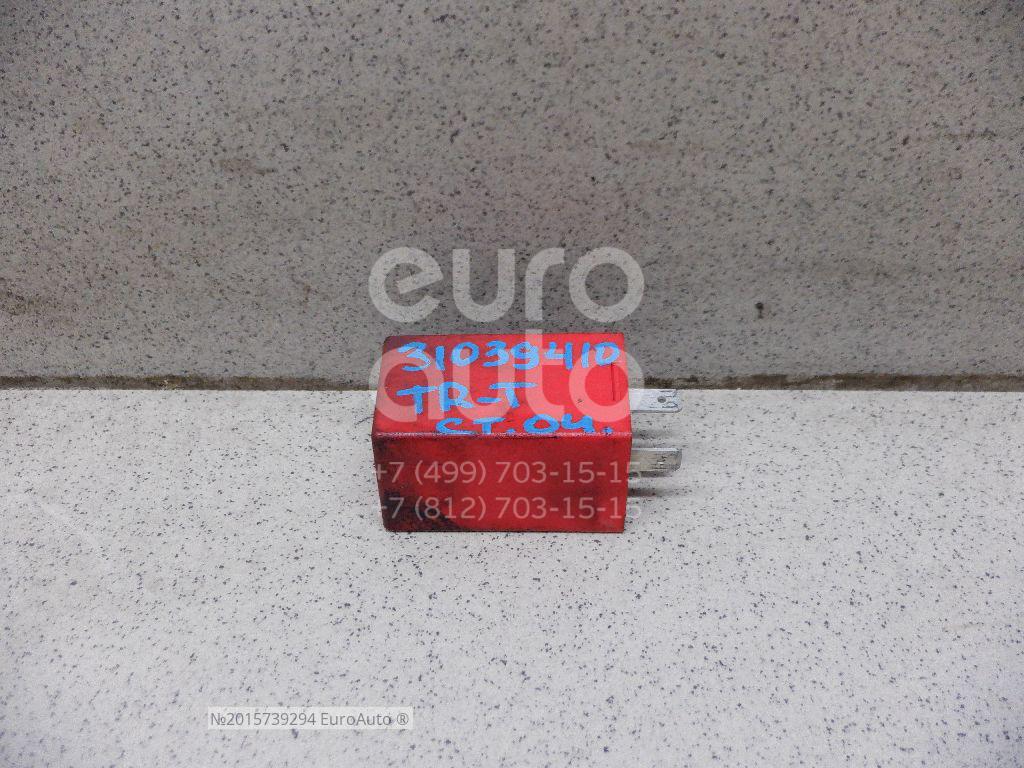

Что это за реле и его партномер?
Заранее спасибо за ответы!
| реле, регулировка паузы, стеклоочиститель, щетка заднего стекла, задняя щетка, моторчик дворников |
GANGSTER
11 February 2009
Andenur
Каким образом оно Вас отвлекает?
Andenur
11 February 2009
1
Самым простым, если включено в автоматическом режиме и все вы смотрите в зеркала заднего вида.
Езда по городу в слякоть подрузамевает чистку заднего стекла, при автоматическом включении слишком частая и то и дело дворник маячит.
И не стоит отвечать вопросом на вопрос.
Я поставил вопрос по сути: Возможно или Нет?
af13nin
16 February 2009
-1
возможно всё
берете реле, раздербаниваете его, оцениваете внутренности — и вперед, калхозить!
помнится, на тазике нечто подобное делали для дворников ветрового…
не знаю, как у вас, а в питере подчас и 15 секунд паузы мало — город грязнущий
т.е., 15 сек много, опшипся
Andenur
16 February 2009
af13nin

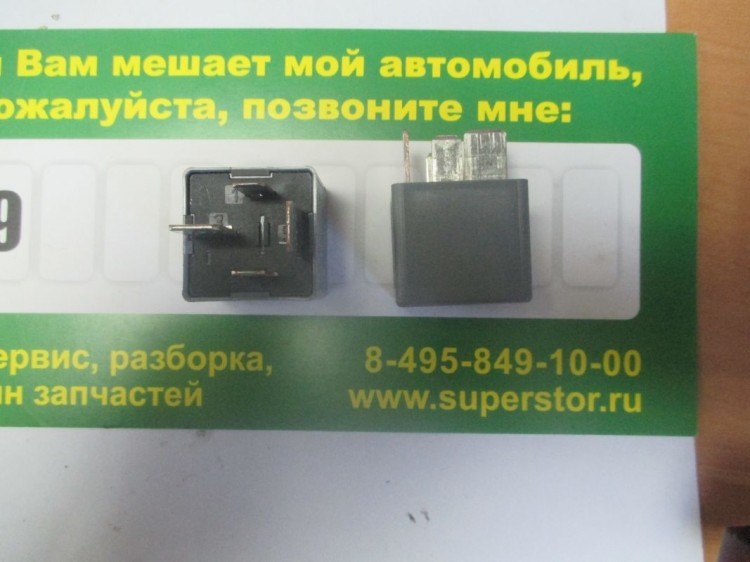

Идея хорошая, но ктобы подсказал партномер этой релешки чтобы купить новую на случай поломки…
af13nin
16 February 2009
у меня TIS для фокуса 2004 года, более поздней версии не нашел
так вот!
на схеме показана релюха, управляющая мотором заднего дворника — К64
щас мож и не так, но!
даже на схеме 04 года релюха тупая
ее комутирует Generic Electronic Module aka GEM
так что.
весьма вероятно, что раздербанивание реле ничего не даст
Andenur
16 February 2009
af13nin
Интересно, спасибо за наводку… надо будет поискать информацию про Generic Electronic Module.
а ни у кого нет схемы фокуса рестайла 2007 года?
PredatorVII
16 February 2009
во-во
Вы разве не замечали, что при использовании омывателя сзади он двигается существенно быстрее 3-4 раза, а потом в исходную скорость возвращается.
ИМХО GEM рулит ЧЕРЕЗ релюшку скоростью
af13nin
16 February 2009
ну да, GEM рулит ЧЕРЕЗ релюшку, только не скоростью, а силой
когда письнем на стекло, щетка делает несколько махов, но скорость маха одинаковая
так что это затея чревата расковыриванием прошивки GEM
Muxey
16 February 2009
Мне бы было удобно, если бы работу заднего стеклоочистителя можно было бы связать с датчиком дождя от передних дворников.
..
Andenur
18 February 2009
Значит дохлый номер.
N_Ever
8 May 2010
А кто нить сталкивался с остановкой заднего дворника в непонятных положениях.
Ну как-бы начинает движение из исходного состояния, потом зависает посередине стекла, потом доходит до конца и начинает возвращаться, но снова тут-же зависает, уже не в середине, потом идет к исходному, но зависает не доходя и т.д.
Судя по всему, виновата реле, т.к. механически дворнику ничего не мешает (разобрал заднюю дверь). Как заменить эту реле? Слышал, что надо менять весь блок GEM — блин, ну это же бред …
Alex963
5 July 2010
N_Ever
Судя по «рваному» режиму работы — проблема не в реле и не в GEM блоке. Проблема в электроприводе щетки. Это предположение сделанное мной на основе опыта ремонта привода щеток на старом пассате и анализе приведенной выше электросхемы, поэтому на 100% не ручаюсь — надо проверять.
На привод приходит три провода — 12В напрямую от предохранителя, 12В через реле и масса. Через реле по сигналу от GEM подаётся «запускающий импульс» — могу предположить что он длится 1-3 секунды, за это время щетка должна сдвинутся из начальной позиции и тут начинает работать «переключатель» который показан в блоке электропривода на схеме. Он переходит в положение «1». Фактически это реализуется так — в редукторе электропривода есть контактный сектор соединенный с 12В напрямую от предохранителя и «щетка» которая замыкается с этим сектором во всех положениях дворника, кроме начального. Т.о. подается импульс от реле, затем питание электромотора подхватывается через указанный сектор и когда импульс (питание через реле) исчезает, по мотор продолжает работать питаясь через сектор пока дворник не достигнет начального положения где контакт с сектором пропадает и дворник останавливается. Это для прерывистого режима работы — если постоянный, то реле просто включено всегда.
Может надо почистить, может подогнуть. Но сперва проверьте приходит ли на мотор 12В напрямую от предохранителя (должно быть всегда при включенном зажигании).AndreyAL
6 July 2010
Думаю, что можно сваять приблуду со счётчиком импульсов, которая будет в зависимости от установок (крутилку можно приделать) пропускать только некоторые импульсы на реле. Правда частота взмахов дворника все будет кратна 15 сек.
mongren
10 July 2011
Всем привет, недавно стал владельце фокуса 2008г.в. рестал, 1,6TDCI, уневерсал пробег 80 000. ездил себе спокойно и тут фокус начал показывать фокусы. Суть проблемы в том что когда я открываю машину брелком, или ключём у меня дергается задний дворник, заважу машину он дергается еще раз, влючаешь печьку он наченает на максимальной скорости чистить постоянно окно, при этом печька выключается, включаешь омыватель независимо кокого стекла всеровно работает дворник, включаешь фары опять как сумашедший рабртает дворник вообщем пока стоишь чтобы ты не делал обязатльно включиться дворник.
После того как трогоешься все вроде становиться нармально, но во время езды ситуация может повторяться, к примеру включаешь кандишин а получаешь сумашедший дворник, и он работает пока не выключишь печку вообще. Закрываешь машину с ключа или с брелка закрывается только водительская дверь и багажник, все остольное открыто, машина не маргает аварийкой как должна сигнализировать о том что её закрыли, на дверях блокираторы вроде начинают двигаться но не до конца, Зато дворник дергоется обязательно. Если ктони-будь сталкивался когда нибудь с такими фокусами любимого фокуса поделитесь опытом или хотябы мыслишками по данной ситуации, а то напрягает конкретно. За ранее всем спосибо.
БСГ
4 August 2011
Всем доброго времени суток!… есть проблема, состоит она в следующем…
не работает движок заднего дворника на ФФХ-II, пришлось ставить новый… теперь все работает, но… как-то само по себе включается, сделает оборот и ждет 30 секунд… потом опять… на рычаг включения заднего дворника не реагирует.
.. т.е. вставил ключ в зажигание и сразу идет срабатывание заднего дворника… взмах, оборот, пауза 30 секуд и… по новой… Как ЭТО убрать и заставить работать так, как надо…
izigor
26 August 2011
Думаю, то проблема с высокоинтелектуальным дворником, который живет своей жизнью, связана либо с «профессиональной» работой автоэлектриков, либо с глюками электронного блока управления. Чтобы я сделал в первую очередь: отключить массу от аккумулятора минут на 5 (обнулить глюки), если не помогло, то почистил бы спиртом разЪем к блоку управления, сам блок, если возможно, релейный блок со стороны пайки.
Если не помогло, то бросить времянку-провод от реле до моторчика (Отключив родной), дабы исключить что либо. Найти релюшку проще руками, пощелкивая рычажком включения очистителя. Рукой почувствуете, какая щелкает. Если не помогло и импульс по проводу проходит от реле, то подпаять два провода к катушке реле и встать прибором, провести всякие включения-манипуляции и убедиться, что на катушку реле действительно поступает питание, а потом рыть, откуда оно туда поступает.
Но это уже другая история, более длинная и геморойная. Вот.
izigor
26 August 2011
У меня, кстати тоже иногда глючит, но я забил на это.
PaveLbl4
26 February 2013
N_Ever
Доброе время суток ,хотелось бы узнать как вы справились с иной проблемой рваным ходом заднего дворника на фокусе вашем? просто сталкнулся с такой же проблемой.Хотелось бы не годать а знать что к чему.)!?
N_Ever
6 March 2013
PaveLbl4
а так и катаюсь до сих пор
PaveLbl4
7 March 2013
N_Ever
)))Блин с этим надо что то делать…я лично разобрал что под задней дверцей ,посмотрел и понял что все вроде нормально …по ходу где то сил ему не хватает ,а так оставалось мало времени после сборки взял с наружной стороны залил силиконом и минут десять его с помощью себя туда-сюда,если это так можно назвать.
..пока день ездил работал ,помыл машину и минус грянул я им не пользовался и что вы думаете он опять встал..(((
N_Ever
19 March 2013
PaveLbl4
Подобное я делал, помыл, разобрал обшивку, ничего подозрительного не нашел, пшикнул смазки для цепей (мотоциклетной) не спасло ни разу. Механически к.м.к. ему ничего не мешает, по весне полезу смотреть еще раз.
Возможно туда что-то все же не приходит.
В электронный блок я уже смотрел, с включением у меня все в порядке импульс приходит.
Но импульс нужен, что бы сдвинуть дворник на 1/3 (что и происходит) а дальше должен вступать другой контакт, а его нет
PaveLbl4
19 March 2013
N_Ever
У меня по этому поводу возник вопрос по движку самому т к я его тогда в ручную толкал,если можно так выразиться ,он работал а счас при минусе 10 в среднем за последние 10 дней он ваще с места не сдвигается.
думаю подозрение на щетки и на минус! при первом же плюсе разберу и посмотрю что к чему.!
N_Ever
20 March 2013
PaveLbl4
Отпишись, если я раньше не отпишусь 😉
PaveLbl4
20 March 2013
N_Ever
Нет проблем.вот по быстрее бы по теплее стало бы только
Acquiring
23 June 2015mobile
Судя по всему ответ так и никто и не нашёл(( что очень плохо, так как такое ощущение что ему просто перестало хватать мощности
Krenston
9 August 2018mobile
AndreyAL

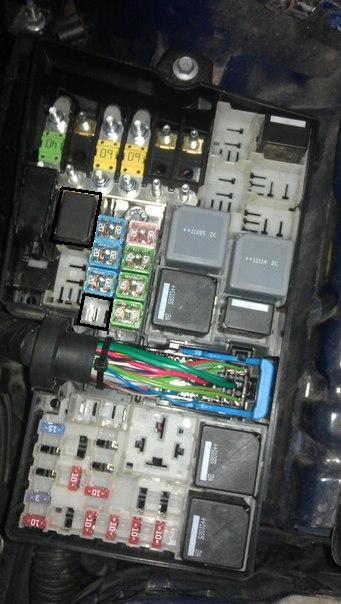

Исчезло питание на контакте, видно на фото, в блоке предохранителей внешне все исправно, питание приходит, предохранитель целый, решил не искать причину пробросил провод до плюса при включении зажигания с дополнительеым предохранителем, В задней двери постоянного плюса взять не где, там все электрические части «умные» поэтому только новый +.
Все работает.
Krenston
9 August 2018mobile
Krenston
9 August 2018mobile
Где скрутка, там постоянный +
На странице присутствуют скрытые сообщения с нарушениями.
1 person online
to leave a message or Sign up
Similar topics
FF2 оборудование и з.ч.
Дворники на ФФ2 (щетки лобового стеклоочистителя)
FF2 оборудование и з.ч.
Задняя оптика In.pro.- ЧАСТОЕ МИГАНИЕ ПОВОРОТНИКОВ
FF2 оборудование и з.ч.
Как отключить автовключение фар?
FF2 оборудование и з.ч.
Установка штатного омывателя фар
FF2 оборудование и з.ч.
Выключение магнитолы при падении бортового напряжения
FF2 оборудование и з.ч.
Стеклоподъемники, независимые от зажигания
Popular topics
FF2 эксплуатация
Капитальный ремонт двигателя Durateс НЕ (ч.
2)
FF2 эксплуатация
Ремонт и устройство подвески (амортизаторы/пружины/стойки/рычаги), ч.3
FF2 оборудование и з.ч.
Установка штатного bluetooth c USB для Sony
FF2 эксплуатация
Жестянка и покраска, обсуждение ДТП и ремонта
FF2 эксплуатация
Замена передних и задних ступичных подшипников
Focus 2
Ответы бывалых на вопросы новичков по ФФ2
FF2 эксплуатация
Приводной ремень и ролик на двигателе, устранение свиста
Focus 2
Двигатель Duratec Ti-VCT 1,6/115 л.с. (Часть 3)
FF2 эксплуатация
Проблемы с АКБ. Разряд (саморазряд), последствия отключения.
FF2 эксплуатация
Панель приборов
FF2 эксплуатация
Двигатель не заводится
FF2 эксплуатация
Фильтры: салонный, воздушный, масляный
Focus 2
Вопросы покупки и продажи ФФ2 с пробегом (ч.
2)
FF2 эксплуатация
Система охлаждения
Focus 2
Биксенон, рефлектор, адаптив — отзывы
Схема предохранителей и реле Ford Focus 2 (2004-2011) » Схемы предохранителей, электросхемы автомобилей
| Автомобили с левым рулем (LHD) | Автомобили с правым рулем (RHD) |
A. Блок предохранителей в моторном отсеке
B. Блок предохранителей в салоне (2004-2007 / 2007-2010)
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| 1 | 50 60 | 2004-2007: Вентилятор системы охлаждения |
| 40 | 2007-2010: Вентилятор системы охлаждения | |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Блок предохранителей в салоне |
| 4 | 60 | Блок предохранителей в салоне |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Дизель: Свечи накаливания |
| 7 | 30 | ABS, насос системы динамической стабилизации |
| 8 | 20 | ABS, клапаны системы динамической стабилизации |
| 9 | 20 | Блок управления двигателем |
| 10 | 30 | Блок управления отопителем |
| 11 | 20 | Замок зажигания |
| 12 | 40 | Реле зажигания (15l) |
| 13 | 20 | Стартер |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора системы охлаждения (Sigma — только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Электронный стояночный тормоз (EPB) |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дизель: Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Дизель: Предпусковой подогреватель |
| 25 | 10 | Реле зажигания |
| 26 | 10 | 2004-2007: Блок управления автоматической коробкой передач |
| 15 | 2007-2010: Блок управления автоматической коробкой передач | |
| 10 | ST, RS: Модуль управления силовым агрегатом (PCM) | |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Дизель: Свечи накаливания |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | Блок управления двигателем, блок управления автоматической коробкой передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | 2004-2007: 16V+VCT: Вентиляция |
| 10 | 2007-2010: Интеллектуальная зарядка аккумуляторной батареи | |
| 10 | ST, RS: Форсунки | |
| 33 | 10 | Бензин: Подогреваемые кислородные датчики |
| 10 | Дизель: Перепускной клапан промежуточного охлаждения воздуха | |
| 20 | ST, RS: Подогреваемые кислородные датчики | |
| 34 | 10 | Petrol: Форсунки, катушки зажигания |
| 10 | 2004-2007: Дизель: Топливный насос | |
| 35 | 10 | Блок управления двигателем, клапаны |
| 36 | 10 | Блок управления двигателем |
| Реле | ||
| R1 | Блокировка стартера (автоматическая коробка передач) | |
| R2 | Звуковой сигнал | |
| R3 | Лампы заднего хода (автоматическая коробка передач) | |
| R4 | — | |
| R5 | Дизель: Предпусковой подогрев 16V+VCT: Вентиляция | |
| R6 | Главное реле | |
| R7 | Обогрев лобового стекла | |
| R8 | Зажигание | |
| R9 | Омыватель фар | |
| R10 | Отопитель | |
| R11 | Кондиционер | |
| R12 | Вентилятор системы охлаждения (без кондиционера) | |
| R13 | Стартер | |
| R14 | Управление электропитанием Вентилятор системы охлаждения | |
Блок предохранителей в салоне (2004-2007)
| № | А | Назначение |
| 37 | 10 | Дальний свет левой фары |
| 38 | 10 | Дальний сеет правой фары |
| 39 | 20 | Прикуриватель, задняя дополнительная розетка |
| 40 | 20 | Люк |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7. 5 | Обогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Диагностический разъем (OBD II) |
| 45 | 10 | Дневные ходовые огни |
| 46 | 10 | Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15 | Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, дневные ходовые огни |
| 49 | 15 | Переключатель света |
| 50 | 20 | Стеклоочиститель |
| 51 | 15 | Топливный насос |
| 52 | 25 | Обогрев заднего стекла |
| 53 | 7. 5 | Габаритный свет с левой стороны |
| 54 | 7.5 | Габаритный свет с правой стороны |
| 55 | 20 | Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20 | Система бесключевого доступа / запуска |
| 57 | 10 | Сирена противоугонной системы |
| 58 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25 | Розетка в багажном отделении, разъем прицепа |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Стеклоподъемники |
| 64 | — | Не используется |
| 65 | 10 | Подушки безопасности |
| 66 | 7. 5 | Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10 | Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7.5 | Радио, комбинация приборов |
| 69 | 20 | Противотуманный свет |
| 70 | 10 | Электронные модули(питание от замка зажигания) |
| 71 | 10 | Дневные ходовые огни |
| 72 | 25 | Многофункциональный электронный модуль (GEM) |
| 73 | 7.5 | Освещение номерного знака |
| 74 | 15 | Лампы стоп-сигнала |
| 75 | 10 | Блок управления коробкой передач, электронная педаль газа |
| 76 | 7. 5 | Электронный стояночный тормоз (EPB) |
| 77 | 25 | Реле центрального замка |
| 78 | 15 | Очиститель заднего стекла |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Освещение салона, зеркала с электроприводом |
| 81 | 20 | Модуль электрооборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10 | Лампы заднего хода, модуль прицепа |
| 85 | 10 | Система охлаждения |
| 86 | 20 | Подогрев сидений |
| Реле | ||
| K1 | Обогрев заднего стекла | |
| K4 | Топливный насос | |
| K5 | Дневные ходовые огни | |
Блок предохранителей в салоне (2007-2010)
| № | А | Назначение |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet) |
| 102 | 10 | Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Внешние освещение (питание от аккумуляторной батареи) |
| 104 | 10 | Освещение салона, система экономии электроэнергии |
| 105 | 25 | Обогрев заднего стекла |
| 106 | 20 | Система бесключевого доступа / запуска |
| 107 | 10 | Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем |
| 108 | 7. 5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, задняя дополнительная розетка |
| 110 | 10 | Дневные ходовые огни |
| 111 | 15 | Топливный насос (бензиновые двигатели) |
| 112 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10 | Дневные ходовые огни |
| 114 | 10 | Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7.5 | Внешние освещение (питание от замка зажигания) |
| 116 | 20 | Противотуманный свет |
| 117 | 7. 5 | Освещение номерного знака |
| 118 | 20 | Модуль электрооборудования левой задней двери |
| 119 | 15 | Розетка в багажном отделении |
| 25 | Розетка в багажном отделении, разъем прицепа | |
| 120 | 20 | Модуль электрооборудования правой задней двери |
| 121 | 20 | Подогрев передних сидений |
| 122 | 10 | Подушки безопасности |
| 123 | 7.5 | Обогрев зеркал |
| 124 | 7.5 | Габаритный свет с левой стороны |
| 125 | 7. 5 | Габаритный свет с правой стороны |
| 126 | 20 | Система бесключевого доступа / запуска |
| 127 | 25 | Стеклоподъемники |
| 128 | — | Не используется |
| 129 | 20 | Стеклоочиститель |
| 130 | — | Не используется |
| 131 | 15 | Стеклоочиститель заднего стекла |
| 132 | 15 | Лампы стоп-сигнала |
| 133 | 25 | Модуль электрооборудования двери переднего пассажира, реле центрального замка |
| 134 | 20 | Модуль электрооборудования двери водителя, центральный замок |
| 135 | 20 | Дневные ходовые огни |
| 136 | 15 | Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 137 | 10 | Резервное питание противоугонной системы |
| 138 | 10 | Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач |
| 139 | 10 | Дальний сеет правой фары |
| 140 | 10 | Дальний свет левой фары |
| 141 | 10 | Лампы заднего хода, зеркала с электроприводом |
| 142 | 15 | Ближний свет правой фары |
| 143 | 15 | Ближний свет левой фары |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Не используется | |
Реле (расположены внутри салонного блока предохранителей (2007-2010)
| № | Назначение |
| R1 | Реле ближнего света |
| R2 | Реле дальнего света |
| R3 | Реле центрального замка и заднего стеклоочистителя |
| R4 | Реле открытия водительской двери и |
| R5 | Реле открытия остальных дверей |
| R6 | Реле переднего стеклоочистителя |
| R7 | Реле обогрева заднего стекла |
| R8 | Реле защиты от разряда АКБ |
| R9 | Реле света |
Предохранитель, защищающий силовые цепи стартера и генератора
Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой
Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями.
За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.
Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.
Содержание
- 1 Общее расположение блоков
- 2 Блок под капотом
- 3 Блок в салоне
- 3.1 Вариант 1
- 3.2 Вариант 2
- 4 Электросхемы Ford Focus 2
Общее расположение блоков
На данной схеме представлено расположение всех электронных блоков управления.
Схема
Описание
| 1 | Электронным блок управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Дополнительный отопитель-топливный |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок управления электрооборудованием двери водителя – в двери |
| 13 | Блок управления электрооборудованием левой задней двери – в двери |
| 14 | Блок управления электрооборудованием двери пассажира – в двери |
| 15 | Блок управления электрооборудованием правой задней двери – в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей присадки |
| 18 | Блок предохранителей /реле, моторный отсек |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателей поворота -в переключателе указателей поворота |
| 24 | Инерционный выключатель отсечки подачи топлива |
| 25 | Блок управления системы keylessentry |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 28 | Блок управления навигационной системой |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Э/м клапан замка рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления КПП |
| 35 | Датчик дождя (очиститель лобового стекла) |
Блок под капотом
Он находится с левой стороны под защитной крышкой.

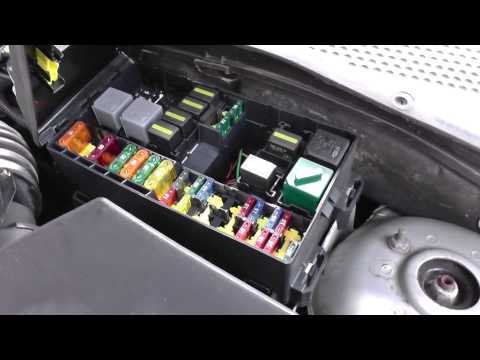

Расположение блока под капотом
Фото – пример
Пример актуальной схемы на обратной стороне защитной крышки.
Схема
Описание предохранителей
| F1 | 40/60А Электрический двигатель вентилятора системы охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Монтажный блок реле и предохранителей в салоне |
| F4 | 60А Монтажный блок реле и предохранителей в салоне |
| F5 | 80А Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидравлического блока АБС |
| F8 | 20А Клапаны гидравлического блока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электрический двигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Выключатель зажигания |
| F12 | 40А Силовая цепь реле зажигания |
| F13 | 20А Стартер |
| F14 | 40А Обогрев ветрового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| F16 | 40А Левый элемент обогрева ветрового стекла |
| F17 | 30А Резерв |
| F18 | Резерв |
| F19 | 10А Блок управления системы АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 10А Блок управления усилителем рулевого управления |
| F23 | 30А Насос омывателя фар |
| F24 | 15А Резерв |
| F25 | 10А Обмотка реле обогрева ветрового стекла |
| F26 | 10А Автоматическая коробка передач |
| F27 | 10А Муфта компрессора кондиционера |
| F28 | 10А Резерв |
| F29 | 10А Система раздельного климат – контроля |
| F30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
| F31 | 10А Система зарядки аккумуляторной батареи |
| F32 | 10А Блок управления автоматической коробкой передач, датчик положения селектора |
| F33 | 10А Подогрев датчиков концентрации кислорода |
| F34 | 10А Форсунки, катушка зажигания |
| F35 | 10А Система управления двигателем |
| F36 | 10А Блок управления двигателем |
Назначение реле
| R1 | Реле включения запрещения запуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Резерв |
| R5 | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель |
| R6 | Основное реле |
| R7 | Реле обогревателя ветрового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, Электрический двигатель вентилятора |

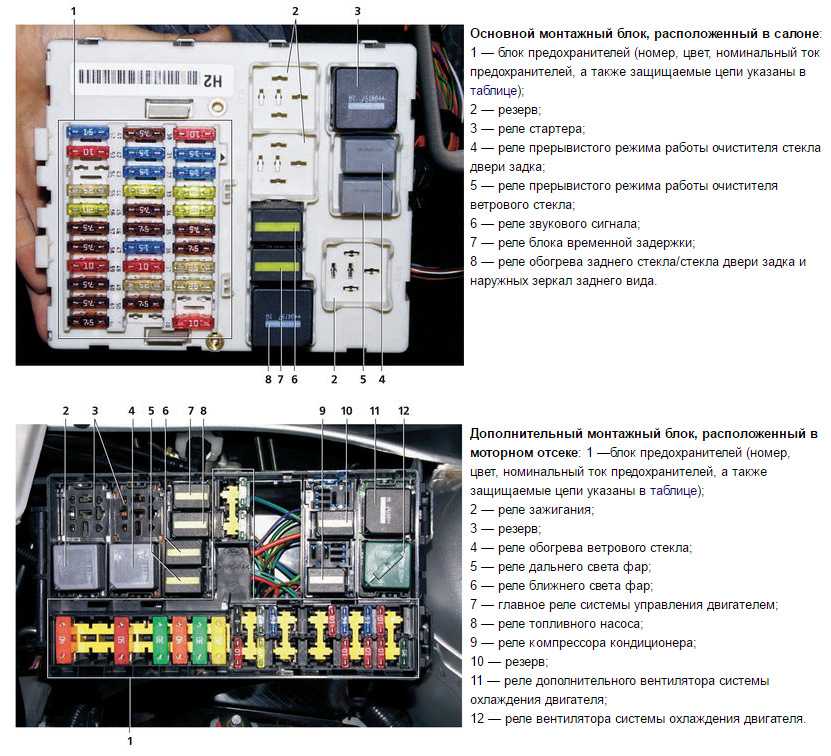

Блок в салоне
Данный блок находится под бардачком и крепится двумя винтами.
Вариант 1
Схема
Обозначение
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний сеет правой фары |
| 39 | 20А Прикуриватель, задняя дополнительная розетка |
| 40 | 20А Люк |
| 41 | 20А Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10А Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10А Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20А Ближний свет фар, дневные ходовые огни |
| 49 | 15А Переключатель света |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7,5А Габаритный свет с левой стороны |
| 54 | 7,5А Габаритный свет с правой стороны |
| 55 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20А Система бесключевого доступа / запуска |
| 57 | 10А Сирена противоугонной системы |
| 58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электропривод регулировок сиденья водителя |
| 63 | 25А Стеклоподъемники |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5А Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5А Радио, комбинация приборов |
| 69 | 20А Противотуманный свет |
| 70 | 10А Электронные модули(питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25А Многофункциональный электронный модуль (GEM) |
| 73 | 7,5А Освещение номерного знака |
| 74 | 15А Лампы стоп-сигнала |
| 75 | 10А Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5А Электронный стояночный тормоз (EPB) |
| 77 | 25А Реле центрального замка |
| 78 | 15А Очиститель заднего стекла |
| 79 | 15А Электропривод складывания зеркал |
| 80 | 10А Освещение салона, зеркала с электроприводом |
| 81 | 20А Модуль электрооборудования правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10А Лампы заднего хода, модуль прицепа |
| 85 | 10А Система охлаждения |
| 86 | 20А Подогрев сидений |
| Реле | |
| K1 | Обогрев заднего стекла |
| K4 | Топливный насос |
| K5 | Дневные ходовые огни |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.
Вариант 2

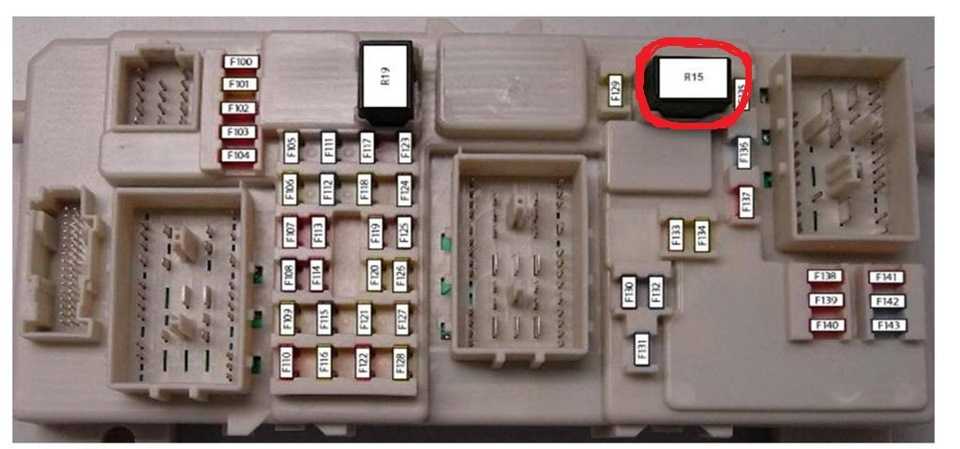

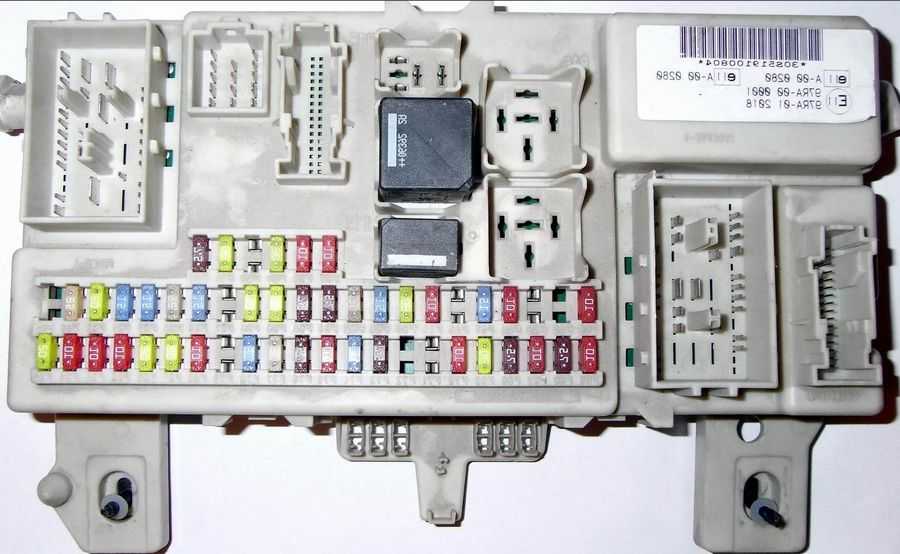

Фото – схема
Расшифровка
| 100 | 10А Электронные модули (питание от замка зажигания) |
| 101 | 20А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet) |
| 102 | 10А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
| 103 | 10А Внешние освещение (питание от аккумуляторной батареи) |
| 104 | 10А Освещение салона, система экономии электроэнергии |
| 105 | 25А Обогрев заднего стекла |
| 106 | 20А Система бесключевого доступа / запуска |
| 107 | 10А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем |
| 108 | 7,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20А Прикуриватель, задняя дополнительная розетка |
| 110 | 10А Дневные ходовые огни |
| 111 | 15А Топливный насос (бензиновые двигатели) |
| 112 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10А Дневные ходовые огни |
| 114 | 10А Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7,5А Внешние освещение (питание от замка зажигания) |
| 116 | 20А Противотуманный свет |
| 117 | 7,5А Освещение номерного знака |
| 118 | 20А Модуль электрооборудования левой задней двери |
| 119 | 15А Розетка в багажном отделении |
| 120 | 20А Модуль электрооборудования правой задней двери |
| 121 | 20А Подогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7,5А Обогрев зеркал |
| 124 | 7,5А Габаритный свет с левой стороны |
| 125 | 7,5А Габаритный свет с правой стороны |
| 126 | 20А Система бесключевого доступа / запуска |
| 127 | 25А Стеклоподъемники |
| 128 | Резерв |
| 129 | 20А Стеклоочиститель |
| 130 | Резерв |
| 131 | 15А Стеклоочиститель заднего стекла |
| 132 | 15А Лампы стоп-сигнала |
| 133 | 25А Модуль электрооборудования двери переднего пассажира, реле центрального замка |
| 134 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 135 | 20А Дневные ходовые огни |
| 136 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 137 | 10А Резервное питание противоугонной системы |
| 138 | 10А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач |
| 139 | 10А Дальний сеет правой фары |
| 140 | 10А Дальний свет левой фары |
| 141 | 10А Лампы заднего хода, зеркала с электроприводом |
| 142 | 15А Ближний свет правой фары |
| 143 | 15А Ближний свет левой фары |
| Реле | |
| R1 | Топливный насос |
| R2 | Резерв |
За прикуриваетль отвечает предохранитель номер 109 на 20А.
С обратной стороны блока, могут находится некоторые отдельные элементы реле.
Описание
- R1 Реле ближнего света
- R2 Реле дальнего света
- R3 Реле центрального замка и заднего стеклоочистителя
- R4 Реле открытия водительской двери
- R5 Реле открытия остальных дверей
- R6 Реле переднего стеклоочистителя
- R7 Реле обогрева заднего стекла
- R8 Реле защиты от разряда АКБ
- R9 Реле света
Электросхемы Ford Focus 2
Остались вопросы? Больше информации про электро оборудование, а так же полные электро – схемы форд фокус 2 можете найти в данном руководстве: “скачать“.
Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.
А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.
Схема блока реле предохранителей Форд Фокус 2G с назначением и их расположением двигатели. За это время автомобиль один раз подвергался рестайлингу, который коснулся как салона, так и экстерьера. В данной публикации мы покажем обозначение блоков предохранителей и реле
Форд Фокус 2 , их расположение, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. В завершение предложим для скачивания полные электрические схемы автомобиля.Текущее назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Ford Focus 2. Сверьте обозначение со схемой на обратной стороне защитной крышки. А если у вас не то поколение модели, смотрите здесь: Фокус 1 и Фокус 3.
Содержимое
- 1 Компоновка
- 2 Моторный отсек
- 3 Пассажирский салон
- 3.1 Тип 1
- 3.2 Тип 2
Компоновка
На этой схеме показано расположение всех электронных блоков управления.
Диаграмма
Назначение
| 1 | Электронный контрольный блок кондиционера | |
| 2 | Датчик температуры от воздушного выплаты от вентиляции GRILLATION GRILLATION | 900 40046900 40044900 40044900 40044900 40044900 40044900 40049900 |
| 4 | Датчик удара SRS, сторона водителя | |
| 5 | SRS shock sensor, passenger side | |
| 6 | Anti-theft alarm sound | |
| 7 | Sunlight sensor | |
| 8 | Additional heater-electric | |
| 9 | Дополнительный отопитель-топливо | |
| 10 | Аккумуляторная батарея | |
| 11 | Диагностический разъем (DLC) | |
| 13 | Задний блок управления левой дверью — в дверце | |
| 14 | . Блок управления правой двери – в двери | |
| 16 | Блок управления двигателем охлаждающего вентилятора | |
| 17 | Блок управления подачей добавки | |
| 18 | Fuse / relay box, engine compartment | |
| 19 | Fuse / relay box dashboard | |
| 20 | Heater fan motor resistor – near the heater fan motor | |
| 21 | Sound signal | |
| 22 | Кольцевая антенна иммобилайзера | |
| 23 | Реле указателя поворота — переключатель указателя поворота | |
| 24 | 6 Отсечка топлива 6 | |
| . автономный отопитель-электрический, центральный замок, обогрев ветрового стекла, лампы освещения салона, стеклоочиститель/омыватель ветрового стекла | ||
| 28 | Блок управления навигационной системы | |
| 29 | Parking system control unit | |
| 30 | Parking brake control unit | |
| 31 | SRS electronic control unit | |
| 32 | Э / м steering column lock valve | |
| 33 | Датчик положения рулевого колеса | |
| 34 | Электронный блок управления коробкой передач | |
| 35 | Датчик дождя (стеклоочиститель) |
Моторный отсек
Главный блок предохранителей расположен с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото для примера
Пример схемы тока на обратной стороне защитного кожуха.
Схема
Назначение
| F1 | 40 / 60A Электродвигатель вентилятора охлаждения | 2
| F3 | 60A Блок монтажа для реле и предохранителей в пассажирском отделении |
| F4 | 60A. с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидроблока АБС |
| F8 | 20A Valves of the ABS hydraulic unit |
| F9 | 20A Contacts and winding of the main relay |
| F10 | 30A Heater fan electric motor (stove fuse) |
| F11 | 20A Ignition switch |
| F12 | 40a Реле зажигания. 0046 |
| F15 | 30A Cooling fan relay |
| F16 | 40A Left windshield heating element |
| F17 | 30A Reserve |
| F18 | Reserve |
| F19 | 10A ABS control блок |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный отопитель |
| F22 | 6 90А Блок управления ГУР 10А0046 |
| F23 | 30A Headlight washer pump |
| F24 | 15A Reserve |
| F25 | 10A Windshield heating relay coil |
| F26 | 10A Automatic transmission |
| F27 | 10A Муфта компрессора кондиционера |
| F28 | 10A Резерв |
| F29 | 10A Отдельная система климат-контроля |
| F30 | 3A Блок управления двигателем, блок автоматической трансмиссии |
| F31 | 10A Система зарядки батареи |
| F32 | 10A Автоматическая трансмиссия. датчики концентрации кислорода |
| F34 | 10A Форсунки, катушка зажигания |
| F35 | 10A Система управления двигателем |
| F36 | 10A Engine control unit |
Relay
| R1 | Start inhibit relay |
| R2 | Horn relay |
| R3 | Reversing light relay |
| R4 | Резерв |
| R5 | Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей, реле подогревателя топлива — дизель |
| R6 | Main relay |
| R7 | Windshield heater relay |
| R8 | Ignition relay |
| R9 | Headlight washer relay |
| R10 | Heater fan relay |
| R11 | Реле компрессора кондиционера |
| R12 | Реле двигателя вентилятора системы охлаждения, реле свечей накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, электродвигатель вентилятора |
Салон
Этот ящик расположен под перчаточным ящиком и крепится двумя винтами.
Тип 1
Диаграмма
Обозначение
| 37 | 10A.0045 20A Cigarette lighter , rear auxiliary socket | |
| 40 | 20A Luke | |
| 41 | 20A Front passenger door electrical module | |
| 42 | 7.5A Heated mirrors | |
| 43 | 10A Электронные модули (питание от батареи) | |
| 44 | 10A Диагностический разъем (OBD II) | |
| 45 | 10A Дневные ходовые огни | |
| 46 | 10A приборной кластер, многофункциональный электронный модуль (GEM) | |
| 47 | 15A Среда. | 15a Swirt Switch |
| 50 | 20A WindShield Wiper | |
| 51 | 15A Топливный насос | |
| 52 | 25A 25A. 0046 | |
| 53 | 7.5A боковой свет на левой стороне | |
| 54 | 7.5A боковой свет на правой стороне | |
| 55 | 20ARA. | 20a вход без ключа / старта |
| 57 | 10A Сирена против кража | |
| 58 | 15A Audio System (батарея) | |
| 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 | 25A Socket in the luggage compartment, trailer connector | |
| 60 | 15A Low beam of the right headlight | |
| 61 | 15A Low beam left headlight | |
| 62 | 20A Electric driver’s seat adjustment | |
| 63 | 25A Windows | |
| 64 | Reserve | |
| 65 | 10A Airbags | |
| 66 | 7. 5A Корректор фар, ближний свет, блок ксеноновых фар | |
| 67 | 10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания) | |
| 68 | Радиоприемник 9004, 7 7||
| 69 | 20A Противотуманные фары | |
| 70 | 10A Электронные модули (питание от замка зажигания) | |
| 71 | 9 Дневные ходовые огни 1 0004472 | . |
| 76 | 7,5A Электронный стояночный тормоз (EPB) | |
| 77 | 25A Реле центрального замка | |
| 78 | 6 очиститель заднего стекла 19 | 60046 |
| 79 | 15A Electric folding mirrors | |
| 80 | 10A Interior lighting, power mirrors | |
| 81 | 20A Module of electrical equipment of the right rear door | |
| 82 | 20A Module электрооборудования левой задней двери | |
| 83 | 10A CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE) | |
| 84 | 10A Фонари заднего хода, модуль прицепа | |
| 85 | 10A Cooling system | |
| 86 | 20A Heated seats | |
| Relay | ||
| K1 | Heated rear window | |
| K4 | Fuel pump | |
| K5 | Дневные ходовые огни | |
В данной версии за работу прикуривателя отвечает предохранитель № 39, 20А.
Тип 2
Диаграмма
Обозначение
| 100 | 10A Электронные модули (Powered By Egnition Switch) |
| 101 | 9046. купе-кабриолет)|
| 102 | 10A Блок управления отопителем, регулировка рулевой колонки, сажевый фильтр, приемник дистанционного управления |
| 103 | 10A Внешнее освещение (батарея) |
| 104 | 10A Внутреннее освещение, энергетическая система |
| 105 | 25A Огревное заднее окно |
| 25A Огревное заднее окно | |
| 25A нагретое заднее окно | |
| 25A. 107 | 10A Комбинация приборов (с питанием от аккумулятора), диагностический разъем |
| 108 | 7,5A Дополнительные функции комбинации приборов (аудиосистема и навигационная система) |
| 109 | 20A Cigarette lighter , rear auxiliary socket |
| 110 | 10A Daytime running lights |
| 111 | 15A Fuel pump (petrol engines) |
| 112 | 15A Audio система (питание от аккумулятора) |
| 113 | 10A Дневные ходовые огни |
| 114 | 10A Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7. 5A Exterior lighting (powered by the ignition switch) |
| 116 | 20A Fog light |
| 117 | 7.5A License plate lighting |
| 118 | 20A Module of электрооборудование левой задней двери |
| 119 | 15А Розетка в багажном отделении |
| 120 | 20А Модуль электрооборудования правой задней двери |
| 121 | 20A Heated front seats |
| 122 | 10A Airbags |
| 123 | 7.5A Heated mirrors |
| 124 | 7.5A Side light on the left side |
| 125 | 7.5A Боковой свет на правой стороне |
| 126 | 20A вход без ключа / старт |
| 127 | 25A Windows |
| 25A | |
| 25A | |
| 0046 | Reserve |
| 129 | 20A Windshield wiper |
| 130 | Reserve |
| 131 | 15A Rear window wiper |
| 132 | 15A Brake light |
| 133 | 25A Электрический модуль двери переднего пассажира, реле центрального замка |
| 134 | 20A Электрический модуль двери водителя, центральный замок |
| 135 | 20A Daytime running lights |
| 136 | 15A Screen washer, heated washer jets |
| 137 | 10A Backup power supply of the anti-theft system |
| 138 | 10A Engine control unit, electronic педаль газа, блок управления АКПП |
| 139 | 10A Дальний свет правой фары |
| 140 | 10A Дальний свет левой фары |
| 141 | 10A Reversing lamps, power mirrors |
| 142 | 15A Low beam of the right headlight |
| 143 | 15A Low beam left headlight |
| Relay | |
| R1 | Топливный насос |
| R2 | Резерв |
Предохранитель №109 на 20А отвечает за прикуривание сигареты.
На задней стороне коробки могут быть отдельные элементы реле.
Описание
- R1 RELAY Low BEAM
- R2 R2 High Beam Relay
- R3 RELAY для центральной блокировки и заднего стеклоочистителя
- R4 Дверная дверная дверная реле
- R5 Relay для открытия других DOORS
- R6 R6 ROLE
- R5 для открытия других DOORS
- R6 R6 R6 ROLE
- R5 для открытия других DOORS
- R6 R6 R6 R6 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67 R67
- R60018
- R5.
- R7 Реле обогрева заднего стекла
- R8 Реле защиты от разряда аккумуляторной батареи
- R9 Реле освещения
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
Если вы знаете, как сделать этот материал лучше или у вас есть вопросы, пишите все в комментариях.
Схема блока предохранителей Ford Focus 2, 2004
25.12.2020
Компактный автомобиль Ford Focus 2-го поколения выпускался в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и с дизельными двигателями. За это время автомобиль один раз подвергался рестайлингу, который коснулся как салона, так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, их расположение, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. В завершение предложим для скачивания полные электрические схемы автомобиля.
Фактическое назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Ford Focus 2. Сверьте обозначение со схемой на обратной стороне защитного кожуха.
| Расположение всех электронных блоков управления | |
|---|---|
| № | Описание |
| 1 | Электронный блок управления кондиционером |
| 2 | Датчик температуры воздуха, поступающего от вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS со стороны водителя |
| 5 | Датчик удара SRS со стороны пассажира |
| 6 | Звуковой сигнал противоугонной сигнализации |
| 7 | Датчик солнечного света |
| 8 | Дополнительный обогреватель-электрический |
| 9 | Дополнительный подогреватель топлива |
| 10 | Аккумуляторная батарея |
| 11 | Диагностический разъем (DLC) |
| 12 | Блок электроуправления двери водителя — в двери |
| 13 | Электроблок управления задней левой двери — в двери |
| 14 | Электроблок управления двери пассажира — в дверях |
| 15 | Блок управления задней правой двери — в двери |
| 16 | Блок управления электродвигателем вентилятора системы охлаждения |
| 17 | Блок управления подачей добавки |
| 18 | Блок предохранителей/реле, моторный отсек |
| 19 | Блок предохранителей/реле приборной панели |
| 20 | Резистор электродвигателя вентилятора отопителя – возле электродвигателя вентилятора отопителя |
| 21 | Звуковой сигнал |
| 22 | Кольцевая антенна иммобилайзера |
| 23 | Реле указателя поворота — в переключателе указателя поворота |
| 24 | Инерционный выключатель подачи топлива |
| 25 | Блок управления бесключевой системой |
| 26 | Блок управления освещением |
| 27 | Многофункциональный блок управления — в блоке предохранителей/реле приборной панели — функции: кондиционер, противоугонная система, автономный отопитель-электрический, центральный замок, обогрев ветрового стекла, лампы освещения салона, стеклоочиститель/омыватель ветрового стекла |
| 28 | Блок управления навигацией |
| 29 | Блок управления системой парковки |
| 30 | Блок управления стояночным тормозом |
| 31 | Электронный блок управления SRS |
| 32 | Клапан блокировки рулевой колонки |
| 33 | Датчик положения рулевого колеса |
| 34 | Электронный блок управления коробкой передач |
| 35 | Датчик дождя (стеклоочиститель) |
Блок предохранителей под капотом
Находится с левой стороны под защитной крышкой.
Фото – пример
Пример диаграммы тока на обратной стороне защитной крышки
| Диаграмма | |
|---|---|
| № | Описание |
| F1 | 40/60A Электродвигатель вентилятора охлаждения |
| F2 | 80А Усилитель руля |
| F3 | 60А Блок монтажный реле и предохранителей в салоне |
| F4 | 60А Блок монтажный для реле и предохранителей в салоне |
| F5 | 80A Кондиционер с ручным или автоматическим управлением |
| F6 | 60А Резерв |
| F7 | 30А Насос гидроблока ABS |
| F8 | 20А Клапаны гидроблока АБС |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | 30А Электродвигатель вентилятора отопителя (предохранитель печки) |
| F11 | 20А Замок зажигания |
| F12 | 40А Цепь питания реле зажигания |
| F13 | Стартер 20А |
| F14 | 40A Обогрев лобового стекла — правый элемент |
| F15 | 30А Реле вентилятора системы охлаждения |
| Ф16 | 40А Элемент обогрева левого ветрового стекла |
| Ф17 | 30А Резерв |
| F18 | Резерв |
| Ф19 | 10А Блок управления АБС |
| F20 | 15А Звуковой сигнал |
| F21 | 20А Дополнительный нагреватель |
| F22 | 10А Блок управления усилителем руля |
| Ф23 | 30А Насос омывателя фар |
| Ф24 | 15А Резерв |
| Ф25 | 10А Катушка реле обогрева ветрового стекла |
| Ф26 | 10А АКПП |
| Ф27 | 10A Муфта компрессора кондиционера |
| Ф28 | 10А Резерв |
| Ф29 | 10A Отдельная система климат-контроля |
| Ф30 | 3A Блок управления двигателем, блок управления АКПП |
| Ф31 | Система зарядки аккумулятора 10 А |
| Ф32 | 10А Блок управления АКПП, датчик положения селектора |
| Ф33 | 10A Подогрев датчиков концентрации кислорода |
| Ф34 | Форсунки 10А, катушка зажигания |
| Ф35 | 10А Система управления двигателем |
| Ф36 | 10А Блок управления двигателем |
| Назначение реле | |
| Р1 | Реле запрета пуска |
| Р2 | Реле звукового сигнала |
| Р3 | Реле фонарей заднего хода |
| Р4 | Резерв |
| Р5 | Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей, реле подогревателя топлива — дизель |
| Р6 | Главное реле |
| Р7 | Реле обогревателя лобового стекла |
| Р8 | Реле зажигания |
| Р9 | Реле омывателя фар |
| Р10 | Реле вентилятора отопителя |
| Р11 | Реле компрессора кондиционера |
| Р12 | Реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания |
| Р13 | Реле стартера |
| Р14 | Реле вентилятора системы охлаждения, Электродвигатель вентилятора |
В салоне
Этот ящик находится под бардачком и крепится двумя винтами.
| Схема (тип 1) | |
|---|---|
| Фото | |
| Схема | |
| № | Описание |
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний свет правой фары |
| 39 | 20A Прикуриватель, задняя дополнительная розетка |
| 40 | 20А Люк |
| 41 | 20A Электрический модуль двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | Электронные модули 10 А (с питанием от батареи) |
| 44 | 10A Диагностический разъем (OBD II) |
| 45 | 10A Дневные ходовые огни |
| 46 | 10A Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15A Омыватель ветрового стекла, подогрев форсунок омывателя |
| 48 | 20A Фары ближнего света, дневные ходовые огни |
| 49 | Выключатель света на 15 А |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25A Обогрев заднего стекла |
| 53 | 7. 5A Габаритный огонь с левой стороны |
| 54 | 7.5A Габаритный огонь с правой стороны |
| 55 | 20A Электрический модуль двери водителя, центральный замок |
| 56 | 20A Система бесключевого доступа/запуска |
| 57 | 10А Сирена противоугонной системы |
| 58 | Аудиосистема 15A (питание от аккумулятора) |
| 59 | Розетка 25А в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электрическая регулировка сиденья водителя |
| 63 | 25А Окна |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5A Корректор фар, ближний свет, блок ксеноновых фар |
| 67 | 10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания) |
| 68 | 7. 5A Радио, комбинация приборов |
| 69 | 20А Противотуманные фары |
| 70 | 10A Электронные модули (питание от замка зажигания) |
| 71 | 10A Дневные ходовые огни |
| 72 | 25A Многофункциональный электронный модуль (GEM) |
| 73 | 7,5A Освещение номерного знака |
| 74 | 15A Стоп-сигнал |
| 75 | 10А Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5 А Электронный стояночный тормоз (EPB) |
| 77 | 25А Реле центрального замка |
| 78 | 15A Омыватель заднего стекла |
| 79 | 15A Электропривод складывания зеркал |
| 80 | 10A Внутреннее освещение, зеркала с электроприводом |
| 81 | 20А Электрический модуль правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10A CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE) |
| 84 | 10A Фонари заднего хода, модуль прицепа |
| 85 | 10A Система охлаждения |
| 86 | 20A Подогрев сидений |
В данной версии предохранитель №39, 20А, отвечает за работу прикуривателя Форд Фокус. | |
| Реле | |
| К1 | Обогрев заднего стекла |
| К4 | Топливный насос |
| К5 | Дневные ходовые огни |
| Схема (тип 2) | |
|---|---|
| № | Расшифровка |
| 100 | 10A Электронные модули (питание от замка зажигания) |
| 101 | 20A Люк, сиденье водителя с электроприводом, блок управления крышей (Focus Coupe-Cabriolet) |
| 102 | 10A Блок управления отопителем, регулировка рулевой колонки, сажевый фильтр, приемник дистанционного управления |
| 103 | 10A Внешнее освещение (питание от батареи) |
| 104 | 10A Внутреннее освещение, система энергосбережения |
| 105 | 25A Обогрев заднего стекла |
| 106 | 20A Система бесключевого доступа/запуска |
| 107 | 10A Комбинация приборов (с питанием от аккумулятора), диагностический разъем |
| 108 | 7. 5A Дополнительные функции комбинации приборов (аудиосистема и навигационная система) |
| 109 | 20A Прикуриватель, задняя дополнительная розетка |
| 110 | 10A Дневные ходовые огни |
| 111 | 15А Топливный насос (бензиновые двигатели) |
| 112 | 15A Аудиосистема (питание от аккумулятора) |
| 113 | 10A Дневные ходовые огни |
| 114 | 10А Комбинация приборов (питание от замка зажигания), иммобилайзер |
| 115 | 7,5 А Внешнее освещение (питание от замка зажигания) |
| 116 | 20А Противотуманные фары |
| 117 | 7,5A Освещение номерного знака |
| 118 | 20А Модуль электрооборудования левой задней двери |
| 119 | Розетка 15А в багажном отделении |
| 120 | 20А Электрический модуль правой задней двери |
| 121 | 20A Обогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7,5А Обогрев зеркал |
| 124 | 7. 5A Габаритный огонь с левой стороны |
| 125 | 7.5A Габаритный огонь с правой стороны |
| 126 | 20A Система бесключевого доступа/запуска |
| 127 | 25А Окна |
| 128 | Резерв |
| 129 | 20А Стеклоочиститель |
| 130 | Резерв |
| 131 | 15А Стеклоочиститель заднего стекла |
| 132 | 15A Стоп-сигнал |
| 133 | 25А Электрический модуль двери переднего пассажира, реле центрального замка |
| 134 | 20A Электрический модуль двери водителя, центральный замок |
| 135 | 20A Дневные ходовые огни |
| 136 | 15A Стеклоомыватель, обогрев форсунок омывателя |
| 137 | 10А Резервный источник питания противоугонной системы |
| 138 | 10А Блок управления двигателем, электронная педаль газа, блок управления АКПП |
| 139 | 10А Дальний свет правой фары |
| 140 | 10А Дальний свет левой фары |
| 141 | 10A Фонари заднего хода, зеркала с электроприводом |
| 142 | 15А Ближний свет правой фары |
| 143 | 15А Ближний свет левой фары |
| Р1 | Реле топливного насоса |
| Р2 | Резерв |
Предохранитель №109 на 20А отвечает за прикуривание сигареты. | |
На задней части блока могут быть какие-то отдельные релейные элементы.
Описание
R1 Реле ближнего света
R2 Реле дальнего света
R3 Реле центрального замка и заднего стеклоочистителя
R4 Реле открытия двери водителя
R5 Реле открытия других дверей
R6 Реле переднего стеклоочистителя
R7 Реле обогрева заднего стекла
R8 Аккумулятор реле защиты от разряда
R9 Реле света
Сопутствующие материалы
Где находится реле дворников? — 2005-2007 Форд Фокус
114755
Второе поколение Ford Focus.
94 вопроса Посмотреть все
Дэниелфинстон
Рем: 13
1
1
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
У моего Фокуса недавно вышли из строя дворники. Я проверил напряжение на двигателе стеклоочистителя, и постоянный ток поступает на все провода, кроме черного / белого. Это либо из-за неисправного реле дворников, либо из-за переключателя стеклоочистителей/омывателей. Я хотел бы проверить реле, прежде чем ломиться в рулевую колонку, но не могу найти. Провода идут в распределительную коробку, но не могу понять куда. Интернет сообщил, что реле находятся под приборной панелью, но это не так.
Ответьте на этот вопрос У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 1
Отмена
Самый полезный ответ
старая турция03 @oldturkey03
Респ: 707.
6k
822
822
2,2к
Опубликовано:
Опции
- Постоянная ссылка
- История
danielelphinstone, проверь блок предохранителей под капотом. Реле крепится к нему.
Надеюсь, это поможет, удачи.
Был ли этот ответ полезен?
Да №
Оценка 1
Отменить
Логинек
Рем: 1
Опубликовано:
Опции
- Постоянная ссылка
- История
Здесь вы найдете описание блока предохранителей и схему для Ford Focus
Версия для Европы
http://www.autogenius.info/en/ford-focus…
Версия для США
http://www.autogenius.info/en/ford-focus… autogenius.info/en/ford-focus…
Был ли этот ответ полезен?
Да №
Оценка 0
Отменить
пуншпаркс
Рем: 1
Опубликовано:
Опции
- Постоянная ссылка
- История
У меня перестали работать дворники, как только я заглушил машину.
