Что такое диоды Шоттки и чем они отличаются от обычных диодов. Каковы основные характеристики и преимущества диодов Шоттки. Где применяются диоды Шоттки в электронике. Как выбрать подходящий диод Шоттки для вашей схемы.

Содержание

Что такое диод Шоттки и в чем его особенность

Диод Шоттки — это полупроводниковый прибор, который состоит из перехода между металлом и полупроводником, в отличие от обычного p-n-перехода. Основные особенности диода Шоттки:

  • Очень малое падение напряжения в прямом направлении — 0,2-0,4 В (у обычных кремниевых диодов 0,6-0,7 В)
  • Высокое быстродействие — очень малое время переключения
  • Низкая барьерная емкость перехода
  • Большой обратный ток утечки
  • Меньшее максимальное обратное напряжение по сравнению с обычными диодами

Эти особенности определяют области применения диодов Шоттки в электронике.

Основные характеристики диодов Шоттки

Ключевыми параметрами диодов Шоттки являются:

  • Максимальное обратное напряжение — обычно до 100-200 В
  • Максимальный прямой ток — от единиц до десятков ампер
  • Прямое падение напряжения — 0,2-0,4 В
  • Обратный ток утечки — от единиц до сотен микроампер
  • Время обратного восстановления — единицы наносекунд
  • Барьерная емкость перехода — единицы пикофарад

При выборе диода Шоттки важно учитывать все эти параметры в зависимости от конкретного применения.


Преимущества диодов Шоттки перед обычными диодами

Основные преимущества диодов Шоттки по сравнению с обычными кремниевыми диодами:

  1. Меньшее прямое падение напряжения — меньше потери мощности и нагрев
  2. Более высокое быстродействие — возможность работы на высоких частотах
  3. Отсутствие накопления неосновных носителей заряда — меньше потери на высоких частотах
  4. Меньшая барьерная емкость — лучшие частотные свойства
  5. Малые шумы — подходят для маломощных высокочастотных схем

Эти преимущества делают диоды Шоттки незаменимыми во многих областях современной электроники.

Области применения диодов Шоттки

Благодаря своим уникальным свойствам, диоды Шоттки широко применяются в различных электронных устройствах:

  • Импульсные источники питания — выпрямление высокочастотного напряжения
  • Высокочастотные детекторы и смесители
  • Быстродействующие ключи и коммутаторы
  • Схемы защиты от перенапряжения
  • Солнечные батареи
  • Оптические приемники
  • Преобразователи напряжения
  • Схемы умножения частоты

Особенно широко диоды Шоттки используются в современных компьютерных блоках питания.


Как выбрать подходящий диод Шоттки

При выборе диода Шоттки для конкретной схемы необходимо учитывать следующие параметры:

  1. Максимальное обратное напряжение — должно быть выше рабочего с запасом
  2. Максимальный прямой ток — должен быть больше рабочего тока
  3. Прямое падение напряжения — чем меньше, тем лучше
  4. Время обратного восстановления — для высокочастотных схем
  5. Корпус и способ монтажа
  6. Температурный диапазон

Важно также учитывать особенности конкретного применения — частоту, мощность, температурные условия и т.д.

Маркировка и обозначение диодов Шоттки

Диоды Шоттки имеют специальное условное графическое обозначение на схемах:

  • Стрелка с двумя поперечными черточками на конце
  • Буква S рядом с обозначением диода

Маркировка на корпусе обычно содержит:

  • Буквенно-цифровой код (например, 1N5819)
  • Полосу, обозначающую катод
  • Логотип производителя

По маркировке можно определить основные параметры диода Шоттки.

Проверка исправности диода Шоттки

Простейшая проверка диода Шоттки может быть выполнена с помощью мультиметра:


  1. Измерить сопротивление в прямом и обратном направлении
  2. В прямом направлении сопротивление должно быть малым (десятки-сотни Ом)
  3. В обратном — большим (сотни кОм — единицы МОм)
  4. Измерить прямое падение напряжения — должно быть 0,2-0,4 В

Для более точной проверки необходимо использовать специальные приборы и методики.

Сравнение диодов Шоттки разных производителей

На рынке представлены диоды Шоттки от множества производителей. Основные различия между ними:

  • Максимальные рабочие напряжения и токи
  • Прямое падение напряжения
  • Обратные токи утечки
  • Быстродействие
  • Температурный диапазон
  • Надежность и срок службы
  • Стоимость

При выборе важно сравнивать параметры диодов разных производителей и выбирать оптимальный вариант по соотношению цена/качество для конкретного применения.


Аналоги для 1N5818 / DC Components

Исходное наименованиеiУпаковкаКорпусСборкаUобрIпрямUпрямОсобенностиIобрt овСперехT рабМонтажКарточка
товара
1N5818 (DC)




1N5818 (ONS-FAIR)		 в ленте 2500 шт
Аналогичная по основным параметрам (с широкими допусками), но без гарантии совместимости по корпусу или выводам замена
1N5819 (ST)




1N5819 (ONS-FAIR)		A- в ленте 2000 шт
1N5819 (DC)




1N5819 (ONS-FAIR)		A- в ленте 2500 шт
1N5819 (YJ)




1N5819 (ONS-FAIR)		A-



 1000 шт
1N5818 (ST)




1N5818 (ONS-FAIR)		A- в ленте 2000 шт
1N5819 T/B (DC)



A- в ленте 2500 шт
1N5818 T/B (DC)



A- в коробках 2500 шт
1N5818 (YJ)




1N5818 (ONS-FAIR)		A-



1N5819RL (ST)



A- в ленте 5000 шт
SB130 (DIOTEC)




SB130 (DIODES)		A- в коробках 4000 шт
1N5819 (GALAXY)




1N5819 (ONS-FAIR)		A-



1 шт
1N5818 (TSC)




1N5818 (ONS-FAIR)		A-
SB140 (DIOTEC)




SB140 (ONS-FAIR)		A- 1 шт
SR130 (YJ)



A-



SR140 (YJ)



A-



1N5819 (TSC)




1N5819 (ONS-FAIR)		A- 20 шт
Близкий по наименованию товар
1N5818 1A; 30V; SCHOTTKY DO-41 (MIC)



SN



 —
1N5818 (MIC)




1N5818 (ONS-FAIR)		SN



1N5818 (LGE)




1N5818 (ONS-FAIR)		SN



1 шт —
1N5818-B (REC)



SN —
1N5818 (KINGTRON)




1N5818 (ONS-FAIR)		SN



1N5818-T (REC)



SN —
1N5818 (GALAXY)




1N5818 (ONS-FAIR)		SN



 —
1N5818 (DIOTEC)




1N5818 (ONS-FAIR)		SN 1 шт
1N5818_R2_00001 (PJ)



SN —
1N5818DO-41AD KTBulkRoHS (KINGTRON)



SN



 —
1N5818 1A; 30V; SCHOTTKY DO-41 (GALAXY)



SN



 —
1N5818 [в ленте] 1A; 40V; SCHOTTKY DO-41 (GALAXY)



SN



 —
1N5818R0 (TSC)



SN —

Sr1100 чем заменить

Решено Диод Шоттки

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

  • Диагностика
  • Определение неисправности
  • Выбор метода ремонта
  • Поиск запчастей
  • Устранение дефекта
  • Настройка
Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

  • не включается
  • не корректно работает какой-то узел (блок)
  • периодически (иногда) что-то происходит
О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

    (запросы) (хранилище) (запросы) (запросы)
Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

  • DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
  • SOT-89 — пластковый корпус для поверхностного монтажа
  • SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
  • TO-220 — тип корпуса для монтажа (пайки) в отверстия
  • SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
  • TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
  • BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя
Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

СокращениеКраткое описание
LEDLight Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFETMetal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROMElectrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMCembedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCDLiquid Crystal Display — Жидкокристаллический дисплей (экран)
SCLSerial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDASerial Data — Шина интерфейса I2C для обмена данными
ICSPIn-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2CInter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCBPrinted Circuit Board — Печатная плата
PWMPulse Width Modulation — Широтно-импульсная модуляция
SPISerial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USBUniversal Serial Bus — Универсальная последовательная шина
DMADirect Memory Access — Модуль для считывания и записи RAM без задействования процессора
ACAlternating Current — Переменный ток
DCDirect Current — Постоянный ток
FMFrequency Modulation — Частотная модуляция (ЧМ)
AFCAutomatic Frequency Control — Автоматическое управление частотой
Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Диод Шоттки как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

radiohlam.ru

БАРС модератор, спонсор, писатель, идеолог, редактор
Сообщения: 2012 Зарегистрирован: 16 ноя 2009, 15:25 Откуда: СССР, г. Москва

Типы и характеристики диодов

Сообщение БАРС » 02 янв 2011, 01:39

Предисловие: ну ё-моё, понаделали диодов столько, что сам чёрт ногу сломит

Прошу господа, долго сидел в Ворде, одолело желание разобраться. Могут быть ошибки. Жду поправок и критики (в смысле не сверять параметры каждого диода по его даташиту а уделять внимание типам диодов и их достоинствам и недостаткам, замене).
Текст из постов rhf-admin.
Диоды с интернет-магазинов по электронике.
——————————
Выпрямительные диоды
1N4148 — корпус DO-35
LL4148 — 75 В; 0.15 А; корпус LL34
1N4001 — 1N4007


Диоды Шоттки малой мощности

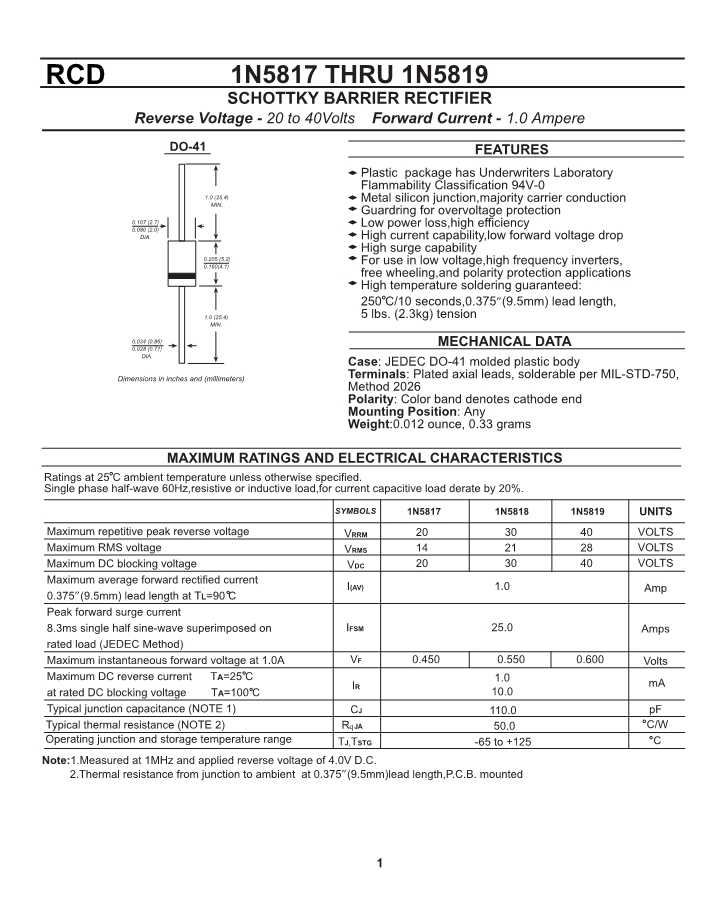

1N5817 диод Шоттки (20В,1А/25А) DO-41
1N5818 диод Шоттки (30В,1А/25А) DO-41
1N5819 диод Шоттки (40В,1А/25А) DO-41
1N5820 диод Шоттки (20В,3А/80А) DO-27
1N5821диод Шоттки (30В,3А/80А)
1N5822 диод Шоттки (40В,3А/80А)
1N60x — 20-30 В; 30-50 mA; корпус DO-35
SS1x — 20-60 В; 1A; корпус SMA/DO-214AC
1Sx — 20-60 В; 1A; корпус R-1
1N581x — 20-40 В; 1A; корпус DO-41
SR1x — 20-60 В; 1A; корпус DO-41
SS2x — 20-60 В; 2A; корпус SMB/DO-214AA
SR2x — 20-60 В; 2A; корпус DO-15
SS3x — 20-60 В; 3A; корпус SMC/DO-214AB
1N58x — 20-40 В; 3A; корпус DO-201AD
SR3x — 20-60 В; 3A; корпус DO-201AD
SR5x — 20-60 В; 5A; корпус DO-201AD

Диоды Шоттки средней мощности
SR8x — 20-60 В; 8A; корпус TO-220A
SR10x — 20-60 В; 10A; корпус TO-220A
SR360-SR306 диод Шоттки (60В,3А/150А)
SR840-SR804 диод Шоттки (40В,8А/150А)
SR860-SR806 диод Шоттки (60В,8А/150А)
SR16x — 20-60 В; 16A; корпус TO-220
SR20x — 20-60 В; 20A; корпус TO-220
SR30xPT — 20-60 В; 30A; корпус TO-3P/TO-247-AD

FR — это от fast recovery — быстро восстанавливающиеся (время восстановления 150-500 нс против единиц и десятков микросекунд у обычных диодов).
Быстро переключающиеся диоды
FR151 импульс. диод 1.5А,50 В
FR205 импульс. диод 2А,600 В
FR605, импульсн.диод 6А, 600 В
FR10x — 50-1000 В; 1 А; корпус DO-41
FR30x — 50-1000 В; 3 А; корпус DO-201AD
FR60x — 50-1000 В; 6 А; корпус R-6
FR15x — 50-1000 В; 1.5 А; корпус DO-15
FR20x — 50-1000 В; 2 А; корпус DO-15
1N539x — 50-1000 В; 1.5 А; корпус DO-15
1N540x — 50-1000 В; 3 А; корпус DO-201AD
1N493x — 50-600 В; 1 А; корпус DO-41
BY25x — 200-1300 В; 3 А; корпус DO-201AD
BY39x — 100-800 В; 3 А; корпус DO-201AD
BY29x — 100-800 В; 2 А; корпус DO-201AD
RS1x — 50-1000 В; 6 А; корпус SMA/DO-214AC
RS2x — 50-1000 В; 1.5 А; корпус SMB/DO-214AA
RS3x — 50-1000 В; 3 А; корпус SMC/DO-214AB
RL20x — 50-1000 В; 2 А; корпус DO-15

А высокоэффективные я бы отнёс к супербыстрым (всего 50 нс время восстановления), но в доке написали high efficiency, что наши дословно и перевели — высокоэффективные. Могли бы написать «супер-пупер» или как сейчас модно «нанобыстрые» — nanofast, просто слоган, не более. Супербыстрые — это обычные выпрямительные, только с очень маленьким временем восстановления. Они в обратную сторону ток не пропускают как и все выпрямительные.
Высокоэффективные диоды
HER101, диод 1А, 50В DO-41
HER104, диод 1А, 300В DO-41
HER108, диод 1А, 1000В DO-41
HER203, диод 2А, 200В DO-15
HER208, диод 2А, 1000В DO-15
HER10x/UF400x — 50-1000 В; 1 А; корпус DO-41
HER15x — 50-1000 В; 1.5 А; корпус DO-15
HER20x/UF200x — 50-1000 В; 2 А; корпус DO-15
HER30x/UF540x — 50-1000 В; 2 А; корпус DO-201AD
HER60x — 50-1000 В; 6 А; корпус R-6
HER160x — 50-1000 В; 16 А; корпус TO-220
HER300x — 50-1000 В; 30 А; корпус TO-3P/TO-247AD

UF — это ультрафаст, время обратного восстановления 50 нс
ультрабыстрые
UF4003 ультр.быстр.диод (1А,200В)
UF4004 ультр.быстр.диод (1А,400В)
UF4005 ультр. быстр.диод (1А,600В)
UF4006 ультр.быстр.диод (1А,800В)
UF4007 ультр.быстр.диод (1А,1000В)

SF — это от super fast — супер быстрые, время восстановления у них действительно ещё меньше, чем у просто быстрых (35 нс против 150).
Супербыстрые диоды
SF12 быстр. диод (1А/30А,100В)
SF14 быстр. диод (1А/30А,200В)
SF24 быстр. диод (2А/75А,200В)
SF54 быстр. диод (5А/150А,200В)
SF1x — 50-600 В; 1 А; корпус DO-41
SF2x — 50-600 В; 2 А; корпус DO-15
SF3x — 50-600 В; 3 А; корпус DO-201AD
SF6x — 50-600 В; 6 А; корпус R-6

Супрессоры (ограничители напряжения)
P4KEx — 6.8-400 В; 400 W; корпус DO-41
P6KEx — 6.8-400 В; 600 W; корпус DO-15
1.5KEx — 6.8-400 В; 1500 W; корпус DO-201AD
SAx — 500 W; корпус DO-15
SMAJx — 5-170 В; 300 W; корпус SMA/DO-214AC
SMBJx — 5-170 В; 600 W; корпус SMB/DO-214AA
SMCJx — 5-170 В; 1500 W; корпус SMC/DO-214AB

P.S. Всё таки время восстановления полностью называется «время обратного восстановления», так что это время, за которое диод из открытого состояния переходит в закрытое, но не наоборот. И ещё, с ними тоже есть одна засада. Скорость — это конечно хорошо, но у диода есть ёмкость p-n перехода и пока её не перезарядишь — фиг он закроется. А заряд как известно равен току помноженному на время. То есть если мы уменьшаем время, то при той же ёмкости у нас пропорционально возрастает ток. Поэтому в случае с быстрыми и супербыстрыми диодами в схемах могут возникать довольно большие обратные восстанавливающие токи, которые могут приводить к возбуждению различных паразитных контуров. В том числе и поэтому разводка очень важна для всяких импульсников, особенно с высокой частотой.

1N5822 можно заменить на более новый прибор SR360. Других широко доступных аналогов у этого диода нет.
Замена на FR, UF может привести к перегреву диода.

Диод с барьером Шоттки. Его характеристики и как проверить

В большом семействе полупроводников есть так называемый диод Шоттки. Он назван по фамилии учёного Shottky, открывшего этот эффект. В радиоэлектронике занимает свою нишу благодаря своим параметрам. Что это за прибор и чем он отличается от обычных обсуждаем ниже.

Диоды Шоттки (Shottky) могут выглядеть так

Основные характеристики диодов

Для начала вспомним, что такое обычный диод и как он работает. Это полупроводниковый прибор, который стоит из двух зон. При определённых условиях через этот переход перемещаются электроны.

Устройство и обозначение диода

Основное свойство элемента — он пропускает ток в одном направлении, и не пропускает в другом. Диоды Шоттки имеет такие же характеристики, как и обычные. На некоторых заострим внимание поподробнее. Это падение напряжения, обратный ток, обратное напряжение, частота.

Диод Шоттки отличается от обычных кремниевых диодов

Диод Шоттки делают из кремния (Si), арсенида галлия (GaAs) и редко — на основе германия (Ge). Металл в соединении с полупроводником определяет многие параметры диода. Этим металлом, может быть, золото (Au), ралладий (Pd), платина (Pt), вольфрам (W) которые наносятся на полупроводники.

А также как и обычный диод соединение полупроводник-металл обладает односторонней проводимостью с рядом положительных, а также отрицательных качеств.

Вольт-амперная характеристика диода шоттки

Вольт-амперная характеристика диода Шоттки отличается от обычного полупроводникового большей нелинейностью.

Что дает использование соединения металл-полупроводник? Два положительных момента:

    1. Очень небольшое падение напряжения на прямом переходе — 0,2-0,4 В. Для кремниевого диода «среднее» значение этого параметра — 0,7 В. Правда, малое падение напряжения имеют только приборы с небольшим напряжением пробоя — до 100 В. Для более мощных это падение только чуть ниже, чем у кремниевых.
    2. Высокое быстродействие. То есть, он быстро меняет своё состояние. Переход из открытого состояния в закрытое и обратно происходит за очень короткий промежуток времени и определяется только барьерной ёмкостью. Их применяют в системах коммутации, где важна скорость реакции.

    Что такое диод Шоттки и как он обозначается на схеме

    Есть у них и минусы. При повышении температуры у них значительно возрастает обратный ток.

    Второй недостаток — при превышении максимально допустимого обратного напряжения происходит необратимый пробой. То есть, прибор выходит из строя. Есть и ещё один минус — малое падение прямого напряжения только у диодов Шоттки с малым напряжением пробоя (до сотни вольт). У вариантов с более высоким напряжением потери сравнимы с кремниевыми.

    Применение в электронике

    Такие свойства, как быстродействие и малое падение напряжения позволяет использовать диоды Шоттки в высокочастотных схемах. Например, в силовых высокочастотных выпрямителях (до сотен килогерц), где они работают как высокочастотные выпрямители. Применяют их и в усилителях звука, так как по сравнению с обычными диодами они дают меньший уровень помех.

    Если вы посмотрите на плату источника питания, точно увидите диод Шоттки

    Ещё одна область применения — составная часть более сложных полупроводниковых приборов. Например, МОП — транзисторы, диодные сборки и силовые диоды со встроенным диодом Шоттки имеют лучшие характеристики.

    Сфера применения изделий велика, но наиболее часто их применяют в блоках питания компьютеров. А также в схемах для модуляции света в приёмниках излучения, солнечных батареях.

    Условное обозначение и характеристики

    На схеме диод Шоттки имеет особое обозначение. Отличие от обычного состоит в том, что перекладина у треугольника имеет загнутые края. Не один, как у стабилитрона, а оба. И края эти загнуты в разные стороны. На рисунке приведено обозначение по ГОСТу.

    Диод Шоттки на схеме: условное обозначение

    Про характеристики уже говорили. Это три основных параметра:

    • Падение напряжения при прямом переходе. Для диодов Шоттки оно ниже, чем у обычных кремневых. При мощности обратного пробоя до 100 В оно будет порядка 0,2-0,4 В (у кремниевых в среднем 0,6–07 В).
    • Напряжение пробоя. Обычное значение — до 200 В, но есть и изделия с напряжением более 1000 вольт.

    Параметры популярной серии диодов Шоттки 1N58**

    Приведённые параметры — средние. Есть довольно серьёзный разбег и для каждого случая можно подобрать нужные характеристики по каждому из пунктов. Иногда ещё важен такой параметр, как скорость переключения (быстродействие).

    Виды диодов Шоттки

    В настоящее время в электронных устройствах обычно применяют именно этот тип диодов. Бывают следующих видов:

    • Одинарные.
    • Сдвоенные
      • с общим анодом;
      • с общим катодом;

      Два варианта корпусов для сдвоенных диодов Шоттки

      Сдвоенные диоды Шоттки (или диодные сборки) выполнены в одном корпусе, похожи на силовые ключи, имеют три вывода. Диоды в сборке имеют одинаковые или очень близкие параметры, так как выполняются в одном технологическом цикле.

      Часто диоды Шоттки выглядят именно так, но есть еще и в виде обычных диодов и СМД варианты. Как видите, на пластиковых стоит обозначение связки двух диодов — с общим анодом

      Деталь имеет обычный корпус в виде небольших цилиндров с двумя проволочными выводами. Катод помечен полосой.

      Таблица названий и характеристик

      Диоды Шоттки выпускаются определёнными сериями. Не так много производителей в мире, несколько десятков серий. В таблице собраны наиболее часто встречающиеся элементы отечественного и импортного производства (некитайского).

      Отечественные диоды ШотткиИмпортные диоды ШотткиU max, VImax, АТип
      1N581720-251Одинарный
      1N582020-253Одинарный
      КД269 А, АС20-255Одинарный/сдвоенный
      КД238АС20-257,5Сдвоенный
      КД270 А, АС20-257,5Одинарный/сдвоенный
      КД271 А, АС20-2510Одинарный/сдвоенный
      КД272 А, АСSR162020-2515Одинарный/сдвоенный
      КД273 А, АС20-2520Одинарный/сдвоенный
      1N581830-351Одинарный
      1N582130-353Одинарный
      КД638 А, АС30-355Сдвоенные
      КД238 А, АС30-357,5Сдвоенные
      10TQ0. 530-3510Одинарный
      12TQ03530-3515Одинарный
      20TQ03530-3520Одинарный
      SR503030-3550Сдвоенные
      1N581940-451Одинарный
      1N582240-453Одинарный
      КД638 АСSR54040-455Одинарный
      КД238 АС6TQ04540-457.5Сдвоенные
      10TQ04540-4510Одинарный
      12TQ04540-4515Одинарный
      20TQ04540-4520Одинарный
      SR350503Одинарный
      КД269 Б, БС505Одинарный/сдвоенный
      КД270 Б, БСSR850507. 5Одинарный/сдвоенный
      КД271 Б, БС5010Одинарный/сдвоенный
      КД272 Б, БС5015Одинарный/сдвоенный
      КД273 Б, БС18TQ0505020Одинарный/сдвоенный
      SR160601Одинарный
      SR360603Одинарный
      КД638 БСSR560605Сдвоенные
      КД636 АСSR16606015Сдвоенные
      КД637 АС6025Сдвоенные
      КД269 В, ВС50SQ080755Одинарный/сдвоенный
      КД270 В, ВС8TQ060757,5Одинарный/сдвоенный
      КД271 В, ВС7510Одинарный/сдвоенный
      КД272 В, ВС7515Одинарный/сдвоенный
      КД273 В, ВС7520Одинарный/сдвоенный
      30CPQ807530Сдвоенные
      11DQ0990-1001. 1Одинарный
      31DQ1090-1003.3Одинарный
      КД638 ВС90-1005Сдвоенные
      КД269 Г, ГС50SQ10090-1005Одинарный/сдвоенный
      КД270 Г, ГС8TQ10090-1007.5Одинарный/сдвоенный
      КД271 Г, ГС90-10010Одинарный/сдвоенный
      КД272 Г, ГС90-10015Одинарный/сдвоенный
      КД273 Г, ГС90-10020Одинарный/сдвоенный
      30CPQ10090-10030Сдвоенные
      КД638 ГС1505Сдвоенные
      КД269 Д, ДС1505Одинарный/сдвоенный
      КД638 ДС1505Сдвоенные
      КД270 Д, ДС1507,5Одинарный/сдвоенный
      КД271 Д, ДС10CTQ15015010Одинарный/сдвоенный
      КД636 БС15015Сдвоенные
      КД272 Д, ДС15015Одинарный/сдвоенный
      КД273 Д, ДС15020Одинарный/сдвоенный
      КД637 БС15025Одинарный/сдвоенный
      30CPQ150, SF30315030Сдвоенные
      UF4003, SF142001Одинарный
      SF242002Одинарный
      SF34, HER3032003Одинарный
      КД369 Е, ЕС2005Одинарный/сдвоенный
      КД638 ЕС2005Сдвоенные
      КД270 Е, ЕС2007,5Одинарный/сдвоенный
      КД271 Е, ЕС20010Одинарный/сдвоенный
      КД272 Е, ЕС20015Одинарный/сдвоенный
      КД638 ВС20015Сдвоенные
      КД273 Е, ЕС20020Одинарный/сдвоенный
      КД637 ВС20025Сдвоенные
      SF304, 30EPF0220030Одинарный
      UF4004. SF164001Одинарный
      SF264002Одинарный
      SF26, HER3054003Одинарный
      КД640 А, АС4008Одинарный/сдвоенный
      КД271 К, КС, К110ETF0440010Одинарный/сдвоенный
      КД272 К, КС, К116CTU0440015Одинарный/сдвоенный
      КД641 А, АС40015Одинарный/сдвоенный
      КД636ГС40015Сдвоенные
      КД273К, КС, К140020Одинарный/сдвоенный
      КД637ГС30CPF0440025 (30)Сдвоенные
      КД640 Б, БС5008Одинарный/сдвоенный
      КД640 Е, ЕС5008Одинарный/сдвоенный
      КД271 Л, ЛС, Л150010Одинарный/сдвоенный
      КД272 Л, ЛС, Л150015Одинарный/сдвоенный
      КД640 Б, БС50015Одинарный/сдвоенный
      КД640 Е, ЕС50015Одинарный/сдвоенный
      КД273 Л, ЛС, Л150020Одинарный/сдвоенный
      UF4005, SF176001Одинарный
      SF276002Одинарный
      SF37, HER3066003Одинарный
      HFA04TB606004Одинарный
      КД640 В, ВСHFA08TB60, HFA08pB606008Одинарный/сдвоенный
      КД271, М, МС, М110ETF0660010Одинарный/сдвоенный
      КД636 ДС60012Сдвоенные
      КД272, М, МС, М160015Одинарный/сдвоенный
      КД641В, ВС60015Одинарный/сдвоенный
      КД273, М, МС, М160020Одинарный/сдвоенный
      КД637 ДС60025Сдвоенные
      30СPF0660030Одинарный/сдвоенный
      40EPF0660040Одинарный
      60EPF0660060Одинарный
      КД640 Г, ГС7008Одинарный/сдвоенный
      КД640 Г, ГС70015Одинарный/сдвоенный
      UF4006, SF188001Одинарный
      SF288002Одинарный
      SF38, HER3078003Одинарный
      КД636 ЕС80012Сдвоенные
      КД637 ЕС20ETF0880025Сдвоенные
      UF4007, SF191000-12001Одинарный
      SF291000-12002Одинарный
      SF39, HER3081000-12003Одинарный
      HFA06TB1201000-12006Одинарный
      HFA08TB120, HFA06PB1201000-12008Одинарный
      20ETF121000-120020Одинарный
      30ETF121000-120030Одинарный/сдвоенный
      60ETF121000-120060Одинарный

      Для удобства они отсортированы по напряжению пробоя. Внутри группы прямой ток идет по возрастающей. Так удобнее ориентироваться.

      Отличия в графическом изображении диода Шоттки и обычного

      Некоторые из перечисленных супербыстрые: SF 17/18/19 в группе с высоким обратным напряжением (от 600 В). В группе с напряжением пробоя 400 В их несколько — всё по списку начиная от тока 8А. Такая же картина наблюдается с пробоем на 300 В. В этой группе почти все отличатся высоким быстродействием. Только три позиции (UF4003 и SF 24 и 34) имеют «нормальную» для диодов Шоттки скорость срабатывания. Она всё равно намного выше, чем у обычных кремниевых деталей.

      Если проанализировать таблицу, можно заметить, что диоды с малым обратным током почти без исключений импортного производства.

      Как проверить

      Вообще, он проверяется как обычный диод. Проверка основана на том, что они в одном направлении пропускают ток и имеют малое сопротивление, во втором ток не пропускают и сопротивление имеют высокое — почти обрыв.

      Чтобы проверить диод Шоттки мультиметром, переводим его в режим прозвонки. Прикладываем щупы к выводам проверяемой детали. В одном положении должно «звониться», поменяв щупы, должна получить обрыв. Если «звонится» и в любом положении щупов — переход пробит и диод неисправен. Но никакие другие характеристики мультиметром вы не проверите. Можно только сказать работает он или пробит, а также где анод и катод.

      Можно проверить диод Шоттки имея обычный мультиметр. В обратном положении должен показывать «обрыв».

      Где анод, а где катод? Анод там где положительный щуп, катод — где земляной при таком положении когда диод ток пропускает. В обычном исполнении (КД) катод там, где корпус имеет расширение.

      Проверить исправность диода Шоттки вообще не проблема, если имеете универсальный тестер. В слоты вставляем ножки детали и нажимаем на кнопку тестирования. На экране должен высветиться символ диода и характеристики, которыми он обладает. Перечень характеристик зависит от модели измерителя, но падение напряжения на прямом переходе, напряжение пробоя и обратный ток должны быть обязательно. А ещё вам распишут, к какому слоту подключён анод, а к какому катод. Если он сдвоенный, то и общий коллектор/база будут прописаны.

      Чем заменить

      Заменить диод диодом Шоттки вполне возможно, лишь бы подходил по основным характеристикам, напряжение и ток. А вот обратная замена нежелательна. Дело в том, что Шоттки в силу своих характеристик, меньше греются. При такой замене он быстро выйдет из строя. Конечно если проанализировать схему, то можно подобрать аналог с запасом по мощности.

Принцип работы диода Шоттки, как его проверить и чем заменить

В большом семействе полупроводников есть так называемый диод Шоттки. Он назван по фамилии учёного Shottky, открывшего этот эффект. В радиоэлектронике занимает свою нишу благодаря своим параметрам. Что это за прибор и чем он отличается от обычных обсуждаем ниже.

Диоды Шоттки (Shottky) могут выглядеть так

Содержание статьи

  • 1 Основные характеристики диодов
  • 2 Диод Шоттки отличается от обычных кремниевых диодов
  • 3 Применение в электронике
  • 4 Условное обозначение и характеристики
  • 5 Виды диодов Шоттки
  • 6 Как проверить
  • 7 Чем заменить

Основные характеристики диодов

Для начала вспомним, что такое обычный диод и как он работает. Это полупроводниковый прибор, который стоит из двух зон. При определённых условиях через этот переход перемещаются электроны.

Устройство и обозначение диода

Основное свойство элемента — он пропускает ток в одном направлении, и не пропускает в другом. Диоды Шоттки имеет такие же характеристики, как и обычные. На некоторых заострим внимание поподробнее. Это падение напряжения, обратный ток, обратное напряжение, частота.

Диод Шоттки отличается от обычных кремниевых диодов

Диод Шоттки делают из кремния (Si), арсенида галлия (GaAs) и редко — на основе германия (Ge). Металл в соединении с полупроводником определяет многие параметры диода. Этим металлом, может быть, золото (Au), ралладий (Pd), платина (Pt), вольфрам (W) которые наносятся на полупроводники.

А также как и обычный диод соединение полупроводник-металл обладает односторонней проводимостью с рядом положительных, а также отрицательных качеств.

Вольт-амперная характеристика диода шоттки

Вольт-амперная характеристика диода Шоттки отличается от обычного полупроводникового большей нелинейностью.

Что дает использование соединения металл-полупроводник? Два положительных момента:

    1. Очень небольшое падение напряжения на прямом переходе — 0,2-0,4 В. Для кремниевого диода «среднее» значение этого параметра — 0,7 В.  Правда, малое падение напряжения имеют только приборы с небольшим напряжением пробоя — до 100 В. Для более мощных это падение только чуть ниже, чем у кремниевых.
    2. Высокое быстродействие. То есть, он быстро меняет своё состояние. Переход из открытого состояния в закрытое и обратно происходит за очень короткий промежуток времени и определяется только барьерной ёмкостью. Их применяют в системах коммутации, где важна скорость реакции.

Что такое диод Шоттки и как он обозначается на схеме

Есть у них и минусы. При повышении температуры у них значительно возрастает обратный ток.

Второй недостаток — при превышении максимально допустимого обратного напряжения происходит необратимый пробой. То есть, прибор выходит из строя. Есть и ещё один минус — малое падение прямого напряжения только у диодов Шоттки с малым напряжением пробоя (до сотни вольт). У вариантов с более высоким напряжением потери сравнимы с кремниевыми.

Применение в электронике

Такие свойства, как быстродействие и малое падение напряжения позволяет использовать диоды Шоттки в высокочастотных схемах. Например, в силовых высокочастотных выпрямителях (до сотен килогерц), где они работают как высокочастотные выпрямители. Применяют их и в усилителях звука, так как по сравнению с обычными диодами они дают меньший уровень помех.

Если вы посмотрите на плату источника питания, точно увидите диод Шоттки

Ещё одна область применения — составная часть более сложных полупроводниковых приборов. Например, МОП — транзисторы, диодные сборки и силовые диоды со встроенным диодом Шоттки имеют лучшие характеристики.

Сфера применения изделий велика, но наиболее часто их применяют в блоках питания компьютеров. А также в схемах для модуляции света в приёмниках излучения, солнечных батареях.

Условное обозначение и характеристики

На схеме диод Шоттки имеет особое обозначение. Отличие от обычного состоит в том, что перекладина у треугольника имеет загнутые края. Не один, как у стабилитрона, а оба. И края эти загнуты в разные стороны. На рисунке приведено обозначение по ГОСТу.

Диод Шоттки на схеме: условное обозначение

Про характеристики уже говорили. Это три основных параметра:

Приведённые параметры — средние. Есть довольно серьёзный разбег и для каждого случая можно подобрать нужные характеристики по каждому из пунктов. Иногда ещё важен такой параметр, как скорость переключения (быстродействие).

Виды диодов Шоттки

В настоящее время в электронных устройствах обычно применяют именно этот тип диодов. Бывают следующих видов:

Сдвоенные диоды Шоттки (или диодные сборки) выполнены в одном корпусе, похожи на силовые ключи, имеют три вывода. Диоды в сборке имеют одинаковые или очень близкие параметры, так как выполняются в одном технологическом цикле.

Часто диоды Шоттки выглядят именно так, но есть еще и в виде обычных диодов и СМД варианты. Как видите, на пластиковых стоит обозначение связки двух диодов — с общим анодом

Деталь имеет обычный корпус в виде небольших цилиндров с двумя проволочными выводами. Катод помечен полосой.

Таблица названий и характеристик

Диоды Шоттки выпускаются определёнными сериями. Не так много производителей в мире, несколько десятков серий. В таблице собраны наиболее часто встречающиеся элементы отечественного и импортного производства (некитайского).

Отечественные диоды ШотткиИмпортные диоды ШотткиU max, VImax, АТип
1N581720-251Одинарный
1N582020-253Одинарный
КД269 А, АС20-255Одинарный/сдвоенный
КД238АС20-257,5Сдвоенный
КД270 А, АС20-257,5Одинарный/сдвоенный
КД271 А, АС20-2510Одинарный/сдвоенный
КД272 А, АС SR162020-2515Одинарный/сдвоенный
КД273 А, АС20-2520Одинарный/сдвоенный
1N581830-351Одинарный
1N582130-353Одинарный
КД638 А, АС30-355Сдвоенные
КД238 А, АС30-357,5Сдвоенные
10TQ0. 530-3510Одинарный
12TQ03530-3515Одинарный
20TQ03530-3520Одинарный
SR503030-3550Сдвоенные
1N581940-451Одинарный
1N582240-453Одинарный
КД638 АСSR54040-455Одинарный
КД238 АС6TQ04540-457.5Сдвоенные
10TQ04540-4510Одинарный
12TQ04540-4515Одинарный
20TQ04540-4520Одинарный
SR350503Одинарный
КД269 Б, БС505Одинарный/сдвоенный
КД270 Б, БСSR850507. 5Одинарный/сдвоенный
КД271 Б, БС5010Одинарный/сдвоенный
КД272 Б, БС5015Одинарный/сдвоенный
КД273 Б, БС18TQ0505020Одинарный/сдвоенный
SR160601Одинарный
SR360603Одинарный
КД638 БСSR560605Сдвоенные
КД636 АСSR16606015Сдвоенные
КД637 АС6025Сдвоенные
КД269 В, ВС50SQ080755Одинарный/сдвоенный
КД270 В, ВС8TQ060757,5Одинарный/сдвоенный
КД271 В, ВС7510Одинарный/сдвоенный
КД272 В, ВС7515Одинарный/сдвоенный
КД273 В, ВС7520Одинарный/сдвоенный
30CPQ807530Сдвоенные
11DQ0990-1001. 1Одинарный
31DQ1090-1003.3Одинарный
КД638 ВС90-1005Сдвоенные
КД269 Г, ГС50SQ10090-1005Одинарный/сдвоенный
КД270 Г, ГС8TQ10090-1007.5Одинарный/сдвоенный
КД271 Г, ГС90-10010Одинарный/сдвоенный
КД272 Г, ГС90-10015Одинарный/сдвоенный
КД273 Г, ГС90-10020Одинарный/сдвоенный
30CPQ10090-10030Сдвоенные
КД638 ГС1505Сдвоенные
КД269 Д, ДС1505Одинарный/сдвоенный
КД638 ДС1505Сдвоенные
КД270 Д, ДС1507,5Одинарный/сдвоенный
КД271 Д, ДС10CTQ15015010Одинарный/сдвоенный
КД636 БС15015Сдвоенные
КД272 Д, ДС15015Одинарный/сдвоенный
КД273 Д, ДС15020Одинарный/сдвоенный
КД637 БС15025Одинарный/сдвоенный
30CPQ150, SF30315030Сдвоенные
UF4003, SF142001Одинарный
SF242002Одинарный
SF34, HER3032003Одинарный
КД369 Е, ЕС2005Одинарный/сдвоенный
КД638 ЕС2005Сдвоенные
КД270 Е, ЕС2007,5Одинарный/сдвоенный
КД271 Е, ЕС20010Одинарный/сдвоенный
КД272 Е, ЕС20015Одинарный/сдвоенный
КД638 ВС20015Сдвоенные
КД273 Е, ЕС20020Одинарный/сдвоенный
КД637 ВС20025Сдвоенные
SF304, 30EPF0220030Одинарный
UF4004. SF164001Одинарный
SF264002Одинарный
SF26, HER3054003Одинарный
КД640 А, АС4008Одинарный/сдвоенный
КД271 К, КС, К110ETF0440010Одинарный/сдвоенный
КД272 К, КС, К116CTU0440015Одинарный/сдвоенный
КД641 А, АС40015Одинарный/сдвоенный
КД636ГС40015Сдвоенные
КД273К, КС, К140020Одинарный/сдвоенный
КД637ГС30CPF0440025 (30)Сдвоенные
КД640 Б, БС5008Одинарный/сдвоенный
КД640 Е, ЕС5008Одинарный/сдвоенный
КД271 Л, ЛС, Л150010Одинарный/сдвоенный
КД272 Л, ЛС, Л150015Одинарный/сдвоенный
КД640 Б, БС50015Одинарный/сдвоенный
КД640 Е, ЕС50015Одинарный/сдвоенный
КД273 Л, ЛС, Л150020Одинарный/сдвоенный
UF4005, SF176001Одинарный
SF276002Одинарный
SF37, HER3066003Одинарный
HFA04TB606004Одинарный
КД640 В, ВСHFA08TB60, HFA08pB606008Одинарный/сдвоенный
КД271, М, МС, М110ETF0660010Одинарный/сдвоенный
КД636 ДС60012Сдвоенные
КД272, М, МС, М160015Одинарный/сдвоенный
КД641В, ВС60015Одинарный/сдвоенный
КД273, М, МС, М160020Одинарный/сдвоенный
КД637 ДС60025Сдвоенные
30СPF0660030Одинарный/сдвоенный
40EPF0660040Одинарный
60EPF0660060Одинарный
КД640 Г, ГС7008Одинарный/сдвоенный
КД640 Г, ГС70015Одинарный/сдвоенный
UF4006, SF188001Одинарный
SF288002Одинарный
SF38, HER3078003Одинарный
КД636 ЕС80012Сдвоенные
КД637 ЕС20ETF0880025Сдвоенные
UF4007, SF191000-12001Одинарный
SF291000-12002Одинарный
SF39, HER3081000-12003Одинарный
HFA06TB1201000-12006Одинарный
HFA08TB120, HFA06PB1201000-12008Одинарный
20ETF121000-120020Одинарный
30ETF121000-120030Одинарный/сдвоенный
60ETF121000-120060Одинарный

Для удобства они отсортированы по напряжению пробоя. Внутри группы прямой ток идет по возрастающей. Так удобнее ориентироваться.

Отличия в графическом изображении диода Шоттки и обычного

Некоторые из перечисленных супербыстрые: SF 17/18/19 в группе с высоким обратным напряжением (от 600 В). В группе с напряжением пробоя 400 В их несколько — всё по списку начиная от тока 8А. Такая же картина наблюдается с пробоем на 300 В. В этой группе почти все отличатся высоким быстродействием. Только три позиции (UF4003 и SF 24 и 34) имеют «нормальную» для диодов Шоттки скорость срабатывания. Она всё равно намного выше, чем у обычных кремниевых деталей.

Если проанализировать таблицу, можно заметить, что диоды с малым обратным током почти без исключений импортного производства.

Как проверить

Вообще, он проверяется как обычный диод. Проверка основана на том, что они в одном направлении пропускают ток и имеют малое сопротивление, во втором ток не пропускают и сопротивление имеют высокое — почти обрыв.

Чтобы проверить диод Шоттки мультиметром, переводим его в режим прозвонки. Прикладываем щупы к выводам проверяемой детали. В одном положении должно «звониться», поменяв щупы, должна получить обрыв. Если «звонится» и в любом положении щупов — переход пробит и диод неисправен. Но никакие другие характеристики мультиметром вы не проверите. Можно только сказать работает он или пробит, а также где анод и катод.

Можно проверить диод Шоттки имея обычный мультиметр. В обратном положении должен показывать «обрыв».

Где анод, а где катод? Анод там где положительный щуп, катод — где земляной при таком положении когда диод ток пропускает. В обычном исполнении (КД) катод там, где корпус имеет расширение.

Проверить исправность диода Шоттки вообще не проблема, если имеете универсальный тестер. В слоты вставляем ножки детали и нажимаем на кнопку тестирования. На экране должен высветиться символ диода и характеристики, которыми он обладает. Перечень характеристик зависит от модели измерителя, но падение напряжения на прямом переходе, напряжение пробоя и обратный ток должны быть обязательно.  А ещё вам распишут, к какому слоту подключён анод, а к какому катод. Если он сдвоенный, то и общий коллектор/база будут прописаны.

Чем заменить

Заменить диод диодом Шоттки вполне возможно, лишь бы подходил по основным характеристикам, напряжение и ток. А вот обратная замена нежелательна. Дело в том, что Шоттки в силу своих характеристик, меньше греются. При такой замене он быстро выйдет из строя. Конечно если проанализировать схему, то можно подобрать аналог с запасом по мощности.

1N5819 Диод Шоттки: эквивалент, техническое описание, применение [часто задаваемые вопросы]

IRF540N MOSFET: вывод, эквивалент, схема [Часто задаваемые вопросы]

Силовой транзистор TIP31C NPN: вывод, эквивалент, техническое описание [видео]

Автор: Миа

Дата: 24 января 2022 г.

1N5819 — это диод Шоттки с малым падением прямого напряжения и высокой скоростью переключения. Обычно используется в высокочастотных приложениях, таких как инверторы, преобразователи DC-DC и т. Д.

Каталог

1N5819 Конфигурация контактов и функции

1N5819 Особенности

1N5819 Особенности

1N5819.

1N5819 Внешний вид упаковки

1N5819 Applications

1N5819 Functional Equivalents

1N5819 Popularity by Region

1N5819 Market Price Analysis

1N5819 Manufacturer

Component Спецификация

Часто задаваемые вопросы

Заказ и количество

1N5819 Конфигурация и функции контактов

Номер контакта Название контакта Описание
1 Анод Ток всегда проходит через анод
2 Катод Ток всегда проходит через катод

1N5819Особенности

  • Конструкция защитного кольца для защиты от переходных процессов
  • Низкие потери мощности, высокая эффективность
  • Высокая устойчивость к перенапряжению
  • Способность к сильному току и низкое падение прямого напряжения
  • Для использования в низковольтных, высокочастотных инверторах, устройствах свободного хода и защите от полярности

1N5819 Механические характеристики

  • Чемодан : DO-41 ·
  • Материал корпуса : Литой пластик. Классификация воспламеняемости UL 94V-0 ·
  • Чувствительность к влаге : Уровень 1 согласно J-STD-020 ·
  • Клеммы : Отделка — олово. Выводы с покрытием для пайки в соответствии с MIL-STD202, метод 208 ·
  • Полярность : Катодная лента ·
  • Маркировка : номер типа и код даты

1N5819 Схема упаковки

1N5819 Приложения

  • Может использоваться для предотвращения проблемы обратной полярности
  • Высокочастотные инверторы
  • Используется в качестве защитного устройства
  • Регуляторы расхода тока
  • Приложения для защиты от полярности

1N5819 Functional Equivalents

1N5819 Popularity by Region

1N5819 Market Price Analysis

1N5819 Manufacturer

Diodes Incorporated delivers high-quality semiconductor products to the world’s leading companies in the consumer electronics , вычислительная техника, связь, промышленный и автомобильный рынки. Они используют свой расширенный портфель продуктов с дискретными, аналоговыми и смешанными сигналами, а также передовые технологии упаковки для удовлетворения потребностей клиентов. Их широкий спектр решений для конкретных приложений и продаж, ориентированных на решения, в сочетании с работой 25 площадок по всему миру, включая проектирование, тестирование, производство и обслуживание клиентов, позволяет нам быть ведущим поставщиком на быстрорастущих рынках с большими объемами.

Спецификация компонентов

Часто задаваемые вопросы

  • Что такое 1N5819?

1N5819 — это диод Шоттки с прямым падением напряжения 600 мВ и прямым током 1 А. Поскольку он имеет очень низкое прямое падение напряжения, его можно использовать в схемах защиты от обратной полярности, в отличие от обычного диода, который имеет более 1 В, так как прямое падение напряжения 1N5819 имеет падение только 600 мВ, когда через него протекает ток 1 А.

  • Что такое диод Шоттки?

Диод Шоттки — это диод металл-полупроводник с низким падением прямого напряжения и очень высокой скоростью переключения. Диод Шоттки – это полупроводниковый диод другого типа, но его преимущество заключается в том, что его прямое падение напряжения значительно меньше, чем у обычного кремниевого диода с p-n-переходом.

Диоды Шоттки

 используются из-за их низкого напряжения включения, быстрого времени восстановления и малых потерь энергии на более высоких частотах. Эти характеристики делают диоды Шоттки способными выпрямлять ток, способствуя быстрому переходу из проводящего состояния в запирающее.

По сравнению с обычными диодами диод Шоттки также имеет относительно более высокую скорость переключения и, следовательно, может использоваться в высокочастотных схемах переключения. Обратное напряжение блокировки для 1N5819 составляет около 28 В, что является недостатком для всех диодов Шоттки, поэтому убедитесь, что это не влияет на производительность вашей схемы.



Заказ и качество

Фото Произв. Деталь № Компания Описание Пакет ПДФ Кол-во Цены
(долл. США)
1N5819HW-13 Компания: Диод Инкорпорейтед Примечание: диод Шоттки 40 В 1 А для поверхностного монтажа SOD-123 Пакет:СОД-123
Спецификация		 В наличии:Под заказ
Запрос		 Цена: Расследование
1N5819HW1-7-Ф Компания: Диод Инкорпорейтед Примечание: диод Super Barrier 40V 1A для поверхностного монтажа SOD-123F Пакет:SOD-123F
Спецификация		 В наличии:Под заказ
Купить		 Цена:

1+: 0,45000 $
10+: $0,32200
100+: $0,16240
500+: $0,14392
1000+: $0,11200
3000+: $0,10248
6000+: $0,09800
9000+: 0,08680 $
30000+: $0,08568
75000+: 0,07280 $

 Купить
1N5819HW-7 Компания: Диод Инкорпорейтед Примечание: диод Шоттки 40 В 1 А для поверхностного монтажа SOD-123 Пакет:СОД-123
Спецификация		 В наличии:Под заказ
Купить		 Цена: Купить
1N5819HW-7-Ф Компания: Диод Инкорпорейтед Примечание: ДИОД ШОТТКИ 40 В 1 А SOD123 Пакет:СОД-123
Спецификация		 В наличии:552000
Запрос		 Цена:

3000+: $0,06969
6000+: $0,06592
9000+: $0,06027
30000+: $0,05651
75000+: 0,05010 $

 Расследование
1N5819HWQ-7-Ф Компания: Диод Инкорпорейтед Примечание: диод Шоттки 40 В 1 А для поверхностного монтажа SOD-123 Пакет:СОД-123
Спецификация		 В наличии:Под заказ
Запрос		 Цена:

3000+: $0,08564

 Расследование

Поделиться

Похожие статьи

1SMA5929BT3G Стабилитрон: распиновка, техническое описание, эквивалент

Irene 21 января 2022 г. 581

Обзор продукта 1SMA5929BT3G представляет собой стабилитрон стабилизатора напряжения для поверхностного монтажа в литом пластиковом корпусе без пустот. Их внешние поверхности устойчивы к коррозии, а выводы легко…

Продолжить чтение »

Драйвер двигателя VNH5019ATR-E: техническое описание, конфигурация контактов и характеристики

Ирэн 13 апр 2022 426

Каталог ОписаниеМодели CADКонфигурация выводовБлок-схемаОсобенностиТехнические данныеАтрибуты продуктаПроизводительИспользование Предупреждение ОписаниеVHN5019A-E — полномостовой драйвер двигателя, предназначенный для…

Продолжить чтение »

2N3904 VS 2N2222 NPN транзисторы Различия, характеристики и выводы

Iggy 21 февраля 2022 г. 13144

2N3904 и 2N2222 — два самых популярных транзистора с биполярным переходом NPN на рынке электроники. Кроме того, 2N3904 и 2N2222 внешне похожи. Поэтому у некоторых людей могут возникнуть вопросы…

Продолжить чтение »

Техническое описание малошумящего транзистора MPSA18 PDF Скачать [FAQ]

Irene 23 марта 2022 г. 324

Каталог ХарактеристикиМАКСИМАЛЬНЫЕ НОМИНАЛЬНЫЕ ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИМАРКИРОВОЧНАЯ СХЕМАЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИШУМОВЫЕ ХАРАКТЕРИСТИКИРАЗМЕРЫ УПАКОВКИТехнический паспорт PDF ЗагрузкаMPSA18 FAQ Особенности• Эти а…

Продолжить чтение »

Транзистор 2N5401: распиновка, характеристики, применение [Видео]

Игги 26 февраля 2022 г. 4218

2N5401 — это PNP-транзистор. Это устройство имеет термозащиту и ограничение по току, что делает его очень прочным. В большинстве приложений внешние компоненты не требуются. Кроме того, 2N5401 также …

Продолжить чтение »

# 0 1 2 3 4 5 6 7 8 9А Б С Д Е Ф грамм ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

Разница между 1N4148, 1N4007 и 1N5819

В этом блоге обсуждаются различия между 1N4148, 1N4007, 1N5819.

Каталог

I. Краткое введение в 1N4148, 1N4007, 1N5819

II. Введение в диоды

2.1 Переключающий диод

2.2 Выпрямительный диод

2.3 Диод Шоттки

III. 1N4148 и 1N4007

3.1 Общие отличия

3.2 Различия в применении

3.3 Заключение

IV. 1N4148 и 1N5819

I. Краткое введение в 1N4148, 1N4007, 1N5819

1N4148 — быстродействующий диод. Он изготовлен по планарной технологии и заключен в герметичные корпуса из свинцового стекла СОД27 (ДО-35).

1N4148

1N4007 — выпрямительный диод с PN-переходом. Эти типы диодов пропускают электрический ток только в одном направлении. Таким образом, его можно использовать для преобразования мощности переменного тока в постоянный.

1N4007

1N5819 представляет собой диод Шоттки с 2 выводами, пиковым током 25 А и диапазоном рабочих температур от -65°C до +125°C. Он обычно используется в высокочастотных устройствах, таких как инверторы, преобразователи постоянного тока и т. д.

1N5819

II. Введение в диоды



Далее мы поговорим о том, что такое диод, и дадим некоторые пояснения по некоторым распространенным типам диодов, которые фигурируют в этой статье.



Что такое диод? Итак, диод — это двухполюсное электрическое устройство, позволяющее передавать ток только в одном направлении. Диод также известен своим свойством однонаправленного тока, когда электрический ток может течь в одном направлении. В принципе, диод используется для выпрямления сигналов, в радиодетекторах или источниках питания. Их также можно использовать в различных электрических и электронных схемах, где требуется «односторонний» диод. Большинство диодов изготавливаются из полупроводников, таких как Si (кремний), но в некоторых случаях также используется Ge (германий).



Существует несколько типов диодов, доступных для использования в электронных устройствах, таких как: лазерный диод, светоизлучающие диоды, кристаллический диод, PN-переход, диод Шокли, диод Зенера и многие другие. Мы обсудим только те типы диодов, которые фигурируют в статье, а именно переключающий диод, выпрямительный диод и диод Шоттки.



2.1 Переключающий диод



.



Внутри цепи они могут обеспечивать функциональность, аналогичную физическому переключателю, при этом состояние включения/выключения определяется направлением тока. Когда в цепи есть прямой ток (прямое смещение), переключающий диод фактически представляет собой замкнутый переключатель с низким сопротивлением, позволяющий протекать току. Если ток в цепи реверсирован (обратное смещение), переключающий диод обеспечивает высокое сопротивление, предотвращая протекание тока до заданного порога.



Переключающий диод можно использовать в устройствах с низким напряжением, требующих быстрого переключения и высокоскоростного выпрямления. Диод также можно использовать в качестве устройства защиты цепи, чтобы предотвратить повреждение обратным током устройства перед переключающим диодом, например микроконтроллера.



2.2 Выпрямительный диод



Выпрямительный диод представляет собой полупроводниковый диод, используемый для выпрямления переменного тока (переменного тока) в постоянный (постоянный ток) с помощью выпрямительного моста. Альтернатива выпрямительного диода через барьер Шоттки в основном ценится в цифровой электронике. Этот диод способен выдерживать значения тока от мА до нескольких кА и напряжения до нескольких кВ.



Выпрямительные диоды используются в источниках питания для преобразования переменного тока (AC) в постоянный (DC). Этот процесс называется выпрямлением. Они также используются в других местах в цепях, где через диод должен проходить большой ток.



Все выпрямительные диоды изготовлены из кремния и поэтому имеют прямое падение напряжения 0,7 В. В таблице приведены максимальный ток и максимальное обратное напряжение для некоторых популярных выпрямительных диодов. 1N4001 подходит для большинства низковольтных цепей с током менее 1 А.



2.3 Диод Шоттки



Диод Шоттки также известен как диод с подогревом; это полупроводниковый диод с очень быстрым переключением, но низким падением прямого напряжения. Когда через диод протекает ток, на выводах диода возникает небольшое падение напряжения. В обычном диоде падение напряжения составляет от 0,6 до 1,7 вольт, в то время как в диоде Шоттки падение напряжения обычно составляет от 0,15 до 0,45 вольт. Это более низкое падение напряжения обеспечивает более высокую скорость переключения и лучшую эффективность системы.



В диоде Шоттки переход полупроводник-металл образуется между полупроводником и металлом, что создает барьер Шоттки. Полупроводник N-типа действует как катод, а металлическая сторона — как анод диода.



Диоды Шоттки используются для ограничения напряжения и предотвращения насыщения транзистора из-за высокой плотности тока в диоде Шоттки. Это также низкое прямое падение напряжения в диоде Шоттки, он теряет меньше тепла, что делает их эффективным выбором для приложений, которые являются чувствительными и очень эффективными.



Из-за того, что диод Шоттки используется в автономных фотогальванических системах для предотвращения разряда батарей для солнечных панелей в ночное время, а также в системах, подключенных к сети, содержащие несколько цепочек, соединенных параллельно. Диоды Шоттки также используются в качестве выпрямителей в источниках питания.



III. 1N4148 и 1N4007

3.1 Общие отличия



1. 1N4148 и 1N4007 можно заменять друг другом при общем малом токе (менее 100мА, обратном напряжении ниже 100В) и неважных случаях.



2. 1N4148 представляет собой маломощную трубку переключателя тока с сопротивлением по напряжению 100 В.



3. 1N4007 — выпрямительная трубка, 1А-1000В. Существует много типов моделей-заменителей.



3.2 Различия в применении



Вообще говоря, мы в основном используем 1n4148 при использовании обратных диодов;



Так как это обратный диод, он обычно используется на индуктивных нагрузках, таких как: зуммер, реле;



Несколько факторов, которые мы должны учитывать:



1. Насколько быстродействующий диод? Просто возьмите подходящее значение; например, уровень MS, уровень США, уровень NS?



2. Каков ток обратного диода? Посмотрите руководство по DS, не сожгите его.



3. Насколько велико напряжение обратного диода? Посмотрите руководство по DS, не нарушайте его.



3.3 Вывод



1N4148: Выдерживаемое обратное напряжение 100 В и средний прямой ток 150 мА, очень подходят для обычных случаев выпрямления. Время обратного восстановления 4 нс достаточно для большинства случаев.



1N4007: Максимальный средний прямой выпрямленный ток, максимальное выдерживаемое обратное напряжение 1 А, низкий обратный ток утечки 1000 В, максимальное падение прямого напряжения 5 мкА, максимальный пиковый обратный ток 1,0 В, 30 мкА, время восстановления обратного хода 30 мкс;



1N4148: Как правило, IN4148 используется в индуктивных нагрузках со слабым током, таких как зуммер и другие индуктивные нагрузки с малым током;



1N4007: Обычно используется при больших токовых нагрузках, таких как промышленная нагрузка (реле), нагрузка источника питания;



Самая большая разница между ними заключается в токе, напряжении и скорости отклика.



В некотором смысле 1N4007 может заменить 1N4148, если скорость отклика не слишком требовательна, 1N4148 предназначен для использования только на слаботочных слаботочных индуктивных нагрузках.



IV. 1N4148 по сравнению с 1N5819

Высокочастотные, низковольтные и сильноточные характеристики — вот отличия диодов 1N5819 от обычных диодов. Он широко используется в импульсных источниках питания, преобразователях частоты, драйверах и других схемах для высокочастотных, низковольтных, сильноточных выпрямителей, свободного хода и диодной защиты.



1N5819 характеризуется сверхвысокой скоростью (низкие потери при переключении), чрезвычайно низким падением прямого напряжения (низкие потери напряжения), а также низким выдерживаемым обратным напряжением, обычно менее 60 В, подходит для выше 12 В) импульсный источник питания.



Другим применением диода 1N5819 является использование его обратной характеристики для стабилизации напряжения. Поэтому, когда выдерживаемое напряжение низкое, а ток невелик, вы можете вместо этого использовать трубку Зенера.



1N4148 представляет собой малоточный высокочастотный переключающий диод с точечным контактом с высокой скоростью, но рабочий ток составляет всего 150 мА, что широко используется в цепях с более высокими частотами сигнала.



Обратная утечка трубки 1N5819 относительно велика, но она имеет характеристики небольшой емкости и высокой скорости. Но он не такой быстрый, как 1N4148, ведь цель 1N4148 — обнаружение высоких частот, а не выпрямление.



Введение в 1n5819 — Инженерные проекты

Сегодня я собираюсь обсудить детали введения в 1n5819. Это силовой диод металл-кремний, также называемый выпрямителем Шоттки, в котором применяется принцип барьера Шоттки. Он в основном используется в качестве выпрямителей на высокой частоте ….

Привет, ребята! Мы всегда рады, когда вы приходите, чтобы просмотреть полезную информацию, которая соответствует вашим потребностям и требованиям. Электронные компоненты, используемые в электронной промышленности, являются основой новейших технологий, которые облегчают нашу жизнь и помогают нам избавиться от самых традиционных способов управления электронными проектами. Сегодня я собираюсь обсудить детали введения в 1n5819 . Это силовой диод металл-кремний, также называемый выпрямителем Шоттки, в котором применяется принцип барьера Шоттки. Он в основном используется в качестве выпрямителей в высокочастотных инверторах низкого напряжения, диодах защиты от полярности и диодах свободного хода. Я постараюсь охватить все, что связано с этим транзистором, чтобы вам не нужно было никуда идти и найти всю информацию в одном месте. Давайте погрузимся и раскроем свойства этого диода.

Знакомство с 1n5819
  • 1n5819 представляет собой силовой диод металл-кремний, в котором применяется принцип барьера Шоттки. Его также называют выпрямителем Шоттки (названным в честь ученого Уолтера Х. Шоттки), диодом с поверхностным барьером, диодом с горячими электронами или диодом с горячим носителем.
  • Этот диод в основном используется в качестве выпрямителя во многих устройствах, включая высокочастотные инверторы низкого напряжения, диоды с защитой от полярности, безынерционные диоды и радиочастотные устройства.
  • Он немного отличается от обычного диода с PN-переходом, в котором вместо полупроводника P-типа используется такой металл, как платина или алюминий.
  • В диоде Шоттки полупроводник и металл соединяются вместе, образуя переход металл-полупроводник, где сторона полупроводника действует как катод, а сторона металла действует как анод.
  • Когда соединение металл-полупроводник образуется между металлом и полупроводником, они приводят к обеднению слоя, также называемого барьером Шоттки.
  • Schottky обладает низким запасом заряда, низкими потерями мощности и высокими механическими характеристиками.
  • Он изготовлен таким образом, что все внешние поверхности устойчивы к коррозии, а клеммы легко поддаются пайке, где ток течет только в одном направлении, и останавливается ток в другом направлении.
  • Максимальная температура, которую он может выдержать при пайке, составляет 260 °C.
    • Конструкция матрицы с защитным кольцом
  • обеспечивает защиту от переходных процессов и высокую устойчивость к перенапряжениям.
  • Падение мощности на этом диоде ниже, чем на диодах с PN-переходом.
  • Диод Шоттки — это полупроводниковый диод, предназначенный для быстрых коммутационных приложений и обеспечивающий меньший уровень нежелательных шумов по сравнению с диодом с PN-переходом, что делает его идеальным выбором для большинства коммутационных приложений.
  • При подаче напряжения на клеммы диода начинает протекать ток, что приводит к небольшому падению напряжения на клеммах.
  • Падение напряжения на этом диоде составляет от 0,15 до 0,45, что очень мало по сравнению с обычным диодом, где падение напряжения составляет от 0,6 до 1,7 В.
  • Меньшее падение напряжения приводит к более высокой эффективности и более высокой скорости переключения.
  • Падение напряжения на самом деле относится к напряжению, необходимому для включения диода.
  • Напряжение, необходимое для включения германиевого диода, такое же, как и для диода Шоттки, но германиевые диоды не используются в большинстве приложений, поскольку они имеют очень меньшую скорость переключения по сравнению с германиевыми диодами.
Как работает диод Шоттки 1n5819
  • Работа диода Шоттки немного отличается от работы обычного диода с PN-переходом, в котором полупроводник P-типа заменен металлом.
  • Когда металл и полупроводник соединяются вместе, они образуют соединение металл-полупроводник, которое обеспечивает поток электронов с более высокого энергетического уровня на более низкий энергетический уровень.
  • Поскольку электроны, имеющиеся в полупроводнике N-типа, проявляют больше энергии и начинают течь из полупроводника в металлическую область.
  • Мы знаем, что когда атом теряет электрон, это приводит к положительному иону, а когда атом приобретает электрон, это приводит к отрицательному иону.
  • Точно так же, когда полупроводник N-типа теряет электрон, он наделяет его положительным зарядом, а электроны, попадающие в металл, позволяют ему накладывать на него отрицательный заряд.
  • Положительные и отрицательные заряды, возникающие в области металла и полупроводника, представляют собой не что иное, как область истощения.
  • Электронная ширина, доступная в полупроводнике n-типа, намного больше, чем электронная ширина, которая позволяет электрону перемещаться из полупроводника в металл.
  • В основном внутри полупроводника находится встроенное напряжение, которое можно увидеть по зонам проводимости, когда электроны пытаются переместиться в металлическую область.
  • Чтобы переместить электроны из полупроводника в область металла, позиционная энергия электронов должна быть больше встроенного напряжения.
  • Мы имеем в виду несмещенный диод Шоттки, в котором только небольшое количество электронов переходит из полупроводника в область металла, потому что встроенное напряжение создает барьер, который сдерживает большое движение электронов из полупроводника в область металла.
Абсолютные максимальные значения 1n5819

На следующем рисунке показаны абсолютные максимальные рейтинги 1n5819..

  • Важно отметить, что это номинальные нагрузки, превышение которых над абсолютными максимальными значениями может привести к серьезному повреждению устройства.
  • Точно так же, если нагрузки применяются в течение длительного периода времени, они могут повлиять на надежность устройства.
Сравнение диода Шоттки и диода с PN-переходом
  • Существует ряд различий между диодом Шоттки и диодом с PN-переходом. Диод Шоттки является однополярным устройством, потому что проводимость осуществляется только за счет движения электронов. Проводимость через дырки очень незначительна по сравнению с проводимостью через электроны.
    • Диод с PN-переходом
  • представляет собой биполярное устройство, в котором проводимость обеспечивается движением обоих носителей заряда, то есть электронов и дырок.
  • В диоде Шоттки обратное напряжение пробоя и область обеднения очень малы или пренебрежимо малы по сравнению с кремниевым диодом с PN-переходом.
  • Точно так же падение напряжения на диоде Шоттки очень низкое по сравнению с диодом с PN-переходом, что делает его подходящим для многих коммутационных приложений.
Приложения

Диоды Шоттки имеют ряд применений, включая

  • Выпрямитель общего назначения
  • Применение радиочастот
  • Обнаружение сигналов и источников питания
  • Логические схемы
  • Диоды для защиты от полярности
  • Обратные диоды

Это все на сегодня. Надеюсь, вам понравилась статья. Мы любим держать вас в курсе актуальной информации, которая поможет вам решить ваши вопросы и запросы. Однако, если вы настроены скептически или у вас есть какие-либо вопросы, вы можете задать их в разделе комментариев ниже. Я свяжусь с вами как можно скорее и помогу вам в меру своих знаний. Спасибо за прочтение статьи. Следите за обновлениями!

JLBCB — Прототип 10 печатных плат за 2 доллара США (для любого цвета) Китайское крупное предприятие по производству прототипов печатных плат, более 600 000 клиентов и онлайн-заказ Повседневная Как получить денежный купон PCB от JLPCB: https://bit. ly/2GMCH9w

Теги:

введение в 1n5819, введение в 1n5819, основы 1н5819, рабочий диод шоттки 1n5819, приложения 1н5819,

-Автор сайта

седзаиннасир Я Сайед Заин Насир, основатель The Engineering Projects (TEP). я программист с 2009 года, до этого я просто искал вещи, делал небольшие проекты, а теперь делюсь своим знания через эту платформу.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
