Радиолюбительские схемы и конструкции: создание простых устройств своими руками

Как создать простое электронное устройство в домашних условиях. Какие инструменты и материалы необходимы начинающему радиолюбителю. Какие меры безопасности нужно соблюдать при работе с электроникой. Какие интересные самоделки можно собрать своими руками.

Необходимые инструменты и материалы для радиолюбителя

Для самостоятельного конструирования радиоэлектронных устройств начинающему радиолюбителю потребуется следующий минимальный набор инструментов и материалов:

• Паяльник мощностью 25-40 Вт
• Бокорезы
• Пинцет
• Набор отверток
• Пассатижи
• Многофункциональный тестер (авометр)
• Припой ПОС-60
• Флюс (канифоль или ее раствор в спирте)
• Макетные платы

Не стоит сразу приобретать дорогостоящее оборудование вроде паяльной станции. Начинать лучше с простых инструментов, постепенно приобретая опыт и навыки работы.

Меры безопасности при работе с электроникой

При конструировании электронных устройств своими руками необходимо соблюдать следующие меры безопасности:

• Не использовать бестрансформаторное питание от сети 220 В
• Настройку устройств с сетевым питанием производить через разделительный трансформатор
• Не касаться оголенных проводов и контактов под напряжением
• Использовать качественные изоляционные материалы
• Не работать с электроникой в сырых помещениях
• Иметь под рукой средства пожаротушения

Соблюдение этих простых правил позволит избежать поражения электрическим током и других опасных ситуаций при радиолюбительском творчестве.

Простые самоделки для начинающих радиолюбителей

Начинающим радиолюбителям рекомендуется начинать с простых конструкций, не требующих высокой квалификации. Это позволит отработать базовые навыки и приобрести необходимый опыт. Вот несколько идей для простых самоделок:

• Электронные часы из готового набора
• Мигалка на светодиодах
• Простой FM-передатчик
• Детектор скрытой проводки
• Сигнализатор открытой двери
• Регулятор громкости

Такие несложные проекты помогут освоить чтение схем, пайку и настройку простых электронных устройств.

Полезные самоделки для дома и быта

Радиолюбительские самоделки могут найти широкое применение в домашнем хозяйстве. Вот несколько идей полезных конструкций для дома:

• Автоматический полив комнатных растений
• Регулятор яркости освещения
• Датчик протечки воды
• Термометр с дистанционным датчиком
• Таймер для бытовых приборов
• Автоматическая кормушка для домашних животных

Подобные устройства сделают быт более комфортным и помогут автоматизировать рутинные процессы. При этом самостоятельное изготовление обойдется гораздо дешевле готовых промышленных аналогов.

Электронные самоделки для автомобиля

Радиолюбительские конструкции могут быть полезны и автовладельцам. Вот несколько идей самоделок для автомобиля:

• Звуковой сигнализатор поворотов
• Индикатор напряжения бортовой сети
• Автоматический корректор фар
• Парктроник своими руками
• Регулятор яркости подсветки приборов
• Автоматический включатель ближнего света

Такие самодельные устройства позволят расширить функционал автомобиля и сделать его эксплуатацию более удобной и безопасной.

Измерительные приборы для радиолюбителя своими руками

Многие измерительные приборы для радиолюбительского творчества можно изготовить самостоятельно. Это позволит сэкономить на покупке дорогостоящего оборудования. Вот несколько идей самодельных измерительных приборов:

• Простой мультиметр
• Генератор звуковой частоты
• Логический пробник
• Измеритель емкости и индуктивности
• Частотомер
• Осциллограф на микроконтроллере

Такие самодельные приборы помогут освоить основы измерительной техники и будут полезны при разработке и отладке различных электронных устройств.

Развивающие электронные игрушки своими руками

Радиолюбительское творчество позволяет создавать интересные развивающие электронные игрушки для детей. Вот несколько идей таких самоделок:

• Электронная викторина
• Игра «Повтори мелодию»
• Светомузыкальная приставка
• Электронный кубик
• Игра на реакцию с кнопками
• Музыкальный синтезатор

Подобные самодельные игрушки не только развлекут ребенка, но и помогут развить его внимание, память, музыкальный слух и другие полезные навыки.

Микро радиосхемы для радиолюбителей. Радиолюбительские схемы и самодельные конструкции. Инструменты и приборы

Микро радиосхемы для радиолюбителей. Радиолюбительские схемы и самодельные конструкции. Инструменты и приборы

Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.

Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.

Подключение датчика движения 4 контакта своими руками схема

Схема подключение датчика движения своими руками

Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Блок питания из энергосберегающей лампочки своими руками

Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.

Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса. .

Освещение для растений своими руками

Освещение для растений своими руками

Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в

искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .

Регулятор яркости своими руками

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Термостат для холодильника своими руками

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

Датчик влажности почвы своими руками

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Схема питания люминесцентной лампы

Схема питания люминесцентной лампы.

Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска.

При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .

USB клавиатура для планшета

Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

В наше время существует огромный выбор инструментов и приборов для занятий радиоэлектроникой: паяльные станции, стабилизированные лабораторные источники питания, гравировальные наборы (для сверления плат и обработки конструкционных материалов), инструмент для зачистки и обработки проводов и кабелей и так далее.

И все это оборудование стоит немалых денег. Возникает резонный вопрос — сможет ли начинающий радиолюбитель преобрести весь этот арсенал оборудования? Ответ очевиден, тем более для некоторых людей, увлекающихся электроникой по случаю (для единичного изготовления каких-то полезных приспособлений для бытовых целей), покупка такого количества инструмента не требуется. Выход из создавшегося положения довольно прост — изготовить необходимый инструмент собственными руками. Данные самоделки послужат временной (а для кого-то и постоянной) альтернативой заводскому оборудованию.
Итак, приступим. Основой нашего устройства служит сетевой понижающий трансформатор от любого отслужившего свой срок радиоэлектронного устройства (телевизор, магнитофон, стационарный радиоприемник и т.д.). Так же могут пригодится сетевой шнур, колодка предохранителей и выключатель питания.

Далее необходимо снабдить наш блок питания регулируемым стабилизатором напряжения. Так как конструкция расчитана на повторение начинающими радиолюбителями, самым рациональным, по моему мнению, будет применение интегрального стабилизатора на микросхеме типа LM317T (К142ЕН12А). На основе данной микросхемы мы соберем регулируемый стабилизатор напряжения от 1,2 до 30 вольт с полным током нагрузки до 1,5 ампер и защитой от перегрузки по току и превышению температуры. Принципиальная схема стабилизатора представлена на рисунке.

Собрать схему стабилизатора можно на куске нефольгированного стеклогетинакса (или электрокартона) навесным монтажем или на макетной плате — схема настолько проста, что даже не требует печатной платы.

На выход стабилизатора можно подключить (параллельно выводам) вольтметр, для контроля и регулировки выходного напряжения,и (последовательно с плюсовым выводом) миллиамперметр, для контроля токопотребления подключаемой к стабилизатору радиолюбительской самоделки.

Еще одна необходимая в арсенале начинающего радиолюбителя вещь — микроэлектродрель. Как известно, в арсенале любого (начинающего или умудренного опытом) самодельщика существует »склад» вышедшей из обихода или неисправной аппаратуры. Хорошо, если на таком »складе» найдется детская машинка с электроприводом, микромотор от которой и послужит электродвигателем для нашей микродрели. Необходимо только замерить диаметр вала двигателя и в ближайшем радиомагазине приобрести патрон с набором цанговых зажимов (под сверла разного диаметра) для этого микродвигателя. Полученную микродрель можно подключать к нашему блоку питания. Посредством регулирования напряжения можно регулировать количество оборотов дрели.

Следующая необходимая вещь — низковольтный паяльник с гальванической развязкой от сети (для пайки полевых транзисторов и микросхем, которые боятся статического разряда). В продаже имеются низковольтные паяльники на 6, 12, 24, 48 вольт, а если трансформатор, который мы выбрали для нашего изделия от старого лампового телевизора, то можно считать что нам крупно повезло — мы имеем уже готовую обмотку для питания низковольтного электропаяльника (следует задействовать накальные обмотки (6 вольт) трансформатора для питания паяльника). Применение трансформатора от лампового телевизора дает еще один плюс нашей схеме — мы можем оснастить наше устройство еще и инструментом для зачистки концов провода.

Основа этого приспособления — две контактных колодки, между которыми закреплена нихромовая проволока и кнопка, с нормально разомкнутыми контактами. Техническое оформление этого устройства видно из рисунка. Подключается оно все к той же накальной обмотке трансформатора. При нажатии на кнопку нихром разогревается (все наверное помнят что такое выжигатель) и прожигает изоляцию провода в нужном месте.

Корпус для данного блока питания можно найти готовый или собрать самому. Если сделать его из металла и предусмотреть вентиляционные отверстия только снизу и по бокам, то сверху можно расположить стойки для паяльника и инструмента зачистки провода. Коммутацию всего этого хозяйства можно осуществить применив пакетный переключатель, систему тумблеров или разъемов — здесь для фантазии пределов нет.

Впрочем и модернизировать данный блок можно под свои нужды — дополнить, к примеру, зарядным устройством для аккумуляторов или электроискровым гравером и т.д. Данное устройство служило мне долгие годы и служит до сих пор (правда теперь на даче) для изготовления и проверки различных радиоэлектронных и электротехнических самоделок. Автор — Электродыч.

Схемы самодельных измерительных приборов

Схема прибора, разработанная на основе классического мультивибратора, но вместо нагрузочных резисторов в коллекторные цепи мультивибратора включены транзисторы противоположной основным проводимостью.

Хорошо, если в вашей лаборатории есть осциллограф. Ну а если его нет и купить его по тем или иным причинам не представляется возможным, не огорчайтесь. В большинстве случаев его с успехом может заменить логический пробник, позволяющий проконтролировать логические уровни сигналов на входах и выходах цифровых интегральных схем, определить наличие импульсов в контролируемой цепи и отразить полученную информацию в визуальной (свето-цветовой или цифровой) или звуковой (тональными сигналами различной частоты) формах. При налаживании и ремонте конструкций на цифровых интегральных схемах далеко не всегда так уж необходимо знать характеристики импульсов или точные значения уровней напряжения. Поэтому логические пробники облегчают процесс налаживания, даже если есть осциллограф.

Представлена огромная подборка разичных схем генераторов импульсов. Одни из них формируют на выходе одиночный импульс, длительность которого не зависит от длительности запускающего (входного) импульса. Применяются такие генераторы в самых разнообразных целях: имитации входных сигналов цифровых устройств, при проверке работоспособности цифровых интегральных схем, необходимости подачи на какое-то устройство определенного числа импульсов с визуальным контролем процессов и т. д. Другие генерируют пилообразные и прямоугольные импульсы различной частоты, скважности и амплитуды

Ремонт различных узлов и устройств низкочастотной радиоэлектронной аппаратуры и техники можно значительно упростить, если использовать в качестве помощника функциональный генератор, который дает возможность исследовать амплитудно-частотные характеристики любого низкочастотного устройства, переходные процессы и нелинейные характеристики любых аналоговых приборов, а также обладает возможностью генерации импульсов прямоугольной формы и упрощения процесса наладки цифровых схем.

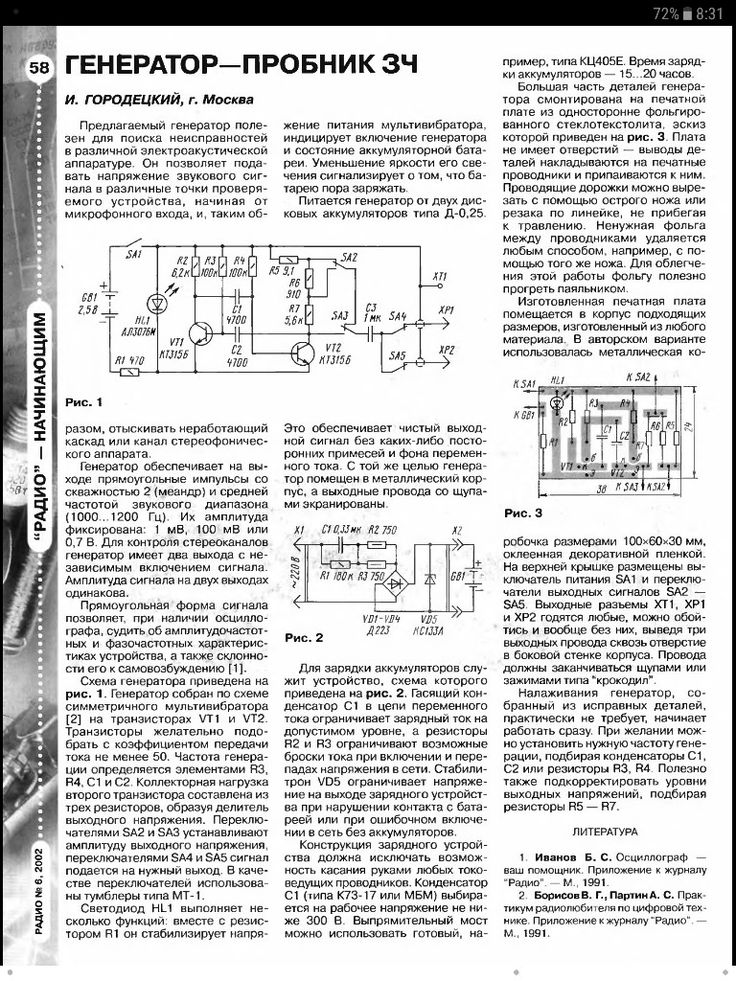

При наладке цифровых устройств обязательно нужен еще один прибор — генератор импульсов. Промышленный генератор — прибор достаточно дорогой и редко бывает в продаже, но его аналог, пусть не такой точный и стабильный, можно собрать из доступных радиоэлементов в домашних условиях

Однако создание звукового генератора, вырабатывающего синусоидальный сигнал, дело непростое и довольно кропотливое, особенно в части налаживания. Дело в том, что любой генератор содержит, по крайней мере, два элемента: усилитель и частотнозависимую цепь, определяющую частоту колебаний. Обычно она включается между выходом и входом усилителя, создавая положительную обратную связь (ПОС). В случае ВЧ-генератора все просто — достаточно усилителя на одном транзисторе и колебательного контура, определяющего частоту. Для диапазона звуковых частот наматывать катушку сложно, да и добротность ее получается низкой. Поэтому в диапазоне звуковых частот используют RC-элементы — резисторы и конденсаторы. Они довольно плохо фильтруют основную гармонику колебаний, и потому синусоидальный сигнал оказывается искаженным, например, ограниченным по пикам. Для устранения искажений применяют цепи стабилизации амплитуды, поддерживающие низкий уровень генерируемого сигнала, когда искажения еще незаметны. Именно создание хорошей стабилизирующей цепи, не искажающей синусоидальный сигнал, и вызывает основные трудности.

Часто, собрав конструкцию, радиолюбитель видит, что устройство не работает. У человека ведь нет органов чувств, позволяющих видеть электрический ток, электромагнитное поле или процессы, происходящие в электронных схемах. Помогают это сделать радиоизмерительные приборы — глаза и уши радиолюбителя.

Поэтому нужно какое-то средство испытания и проверки телефонов и громкоговорителей, усилителей звуковой частоты, различных звукозаписывающих и звуковоспроизводящих устройств. Такое средство — это радиолюбительские схемы генераторов сигналов звуковой частоты, или, говоря проще, звуковой генератор. Традиционно он вырабатывает непрерывный синусоидальный сигнал, частоту и амплитуду которого можно изменять. Это позволяет проверять все каскады УНЧ, находить неисправности, определять коэффициент усиления, снимать амплитудно-частотные характеристики (АЧХ) и много всего другого.

Рассмотрена несложная радиолюбительская самодельная приставка превращающая ваш мультиметр в универсальный прибор проверки стабилитронов и динисторов. Имеются чертежи печатной платы

Одно из распространенных хобби любителей и профессионалов в области электроники – это конструирование и изготовление различных самоделок для дома. Электронные самоделки не требуют больших материальных и финансовых затрат и выполняться могут в домашних условиях, поскольку работы с электроникой являются, по большей части, «чистыми». Исключение составляет только изготовление разнообразных корпусных деталей и иных механических узлов.

Полезные электронные самоделки могут использоваться во всех областях быта, начиная от кухни и заканчивая гаражом, где многие занимаются усовершенствованием и ремонтом электронных устройств автомобиля.

Самоделки на кухне

Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям. Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.

Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.

Важно! Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности.

Электроника в автомобиле

Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:

• Звуковые сигнализаторы поворотов и включения ручного тормоза;
• Сигнализатор режимов работы аккумуляторной батареи и генератора.

Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

• Чтение принципиальных и монтажных схем;
• Правильная пайка;
• Настройка и регулировка по готовой методике.

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов :

• Паяльник;
• Бокорезы;
• Пинцет;
• Набор отверток;
• Пассатижи;
• Многофункциональный тестер (авометр).

На заметку. Планируя заниматься электроникой своими руками, не следует браться сразу за сложные конструкции и приобретать дорогостоящий инструмент.

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства. Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов.

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Меры безопасности

Занятия электричеством связаны с риском для здоровья и даже жизни, особенно, если электроника своими руками конструируется с сетевым питанием. Самодельные электрические устройства не должны использовать бестрансформаторное питание от бытовой сети переменного тока. В крайнем случае, настройку подобных устройств следует производить, подключая их к сети через разделительный трансформатор с коэффициентом трансформации, равным единице. Напряжение на его выходе будет соответствовать сетевому, но в то же время будет обеспечена надежная гальваническая развязка.

Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.

Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:

Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.

На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

• асбестовая труба;
• нихромовая проволока;
• вентилятор;
• выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

• вредность для организма от асбестовой трубы;
• шум от работающего вентилятора;
• запах от пыли, попадающей на нагретую спираль;
• пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.

Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:

• электролитический конденсатор большой емкости;
• транзистор типа p-n-p;
• электромагнитное реле;
• диод;
• переменный резистор;
• постоянные резисторы;
• источник постоянного тока.

Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.

База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель. Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.

Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.

Конструкции и схемы для радиолюбителей

Конструкции и схемы для радиолюбителей

Конструкции и схемы для радиолюбителей

Популярные товары

PHP: объекты, шаблоны и методики программирования, 5-е издание1 320 ₽1 765 ₽

Смотреть все

Помощь

+7 928 117-10-37

Отдел продаж

[email protected]

Если у вас возникли вопросы при оформлении заказа, обратитесь по указанным контактам.

12/24/36/48

Дата добавления

• Название
• Цена
• Хиты продаж
• Оценка покупателей
• Дата добавления
• В наличии

Делаем сенсоры. Проекты сенсорных устройств на базе Arduino и Raspberry PiДатчики расширяют возможности по взаимодействию микроконтроллерных платформ с внешним миром, открывая новые горизонты в разработке принципиально новых устройств…Автор(ы):Теро Карвинен, Киммо Карвинен, Вилле ВалтокариПереводчик:И. В. ВасиленкоИздательство:ВильямсГод издания:2017ISBN:978-5-8459-1954-0, 978-1-449-36810-4

Скидка!

Конструкции и схемы для прочтения с паяльником. Том 4. Выпуск 19Это четвертый выпуск в серии `Конструкции и схемы для прочтения с паяльником`, выпускаемые издательством для радиолюбителей-конструкторов — силами радиолюбителей-конструкторов…Автор(ы):Под ред. А. ГрифаИздательство:СОЛОН-ПрессСерия:»Солон» — радиолюбителямГод издания:2003ISBN:5-98003-088-3

Скидка!

Конструкции на элементах цифровой техникиОписаны игровые автоматы, автоматические светодинамические установки, программируемые автоматы звуковых эффектов, приборы для психологических исследований…Автор(ы):Э. М. ФромбергИздательство:Горячая Линия-ТелекомСерия:Массовая радиобиблиотекаГод издания:2002ISBN:5-93517-077-9

Скидка!

Новейшие технологии в электронике: дома, на даче, в автомобилеВ книге приведены перспективные, оригинальные и простые в исполнении практические схемы с применением популярных микросхем серий К561, КР1006, NE556 и многих других. ..Автор(ы):А. П. КашкаровИздательство:ФениксСерия:Профессиональное мастерствоГод издания:2013ISBN:978-5-222-20828-1Новые металлоискатели для поиска кладов и реликвий. 4-е изданиеПриведены описания оригинальных конструкций металлоискателей различной сложности, пригодных для повторения в любительских условиях. Для широкого круга читателей.Автор(ы):А. И. ЩедринИздательство:Горячая Линия-ТелекомСерия:Массовая радиобиблиотекаГод издания:2007ISBN:978-5-93517-298-5

Скидка!

Электромузыкальные инструменты. Любительские схемы. Часть 2. Выпуск 24Во второй части представлены схемы электромузыкальных инструментов и универсальных приставок, позволяющих создавать различные эффекты, а также схемы приборов для их настройки…Автор(ы):А. ХалоянИздательство:РадиоСофтСерия:РадиобиблиотечкаГод издания:2004ISBN:5-93037-118-0

Скидка!

Электроника в вашей квартире. Любительские схемы. Часть 1. Выпуск 1В настоящем издании представлены любительские схемы охранных устройств и электрических звонков для дома и офиса. Многообразие подходов к решению проблем построения принципиальных схем…Автор(ы):А. ХалоянИздательство:РадиоСофтСерия:РадиобиблиотечкаГод издания:2001ISBN:5-93037-066-4

Скидка!

Электронные кодовые замкиИнформационные материалы разностороннего характера, основные электрические и эксплуатационные характеристики, приведенные в этом издании, позволяют не только опытным радиолюбителям…Автор(ы):И. Н. СидоровИздательство:ПолигонГод издания:2000ISBN:5-89173-087-1Кол-во страниц:296

Скидка!

Электронные схемы для настоящего хозяинаЭта книга для широкого круга радиолюбителей с различным уровнем опыта и подготовки. Читатель найдет для себя конструкции на любой вкус…Автор(ы):А. П. КашкаровИздательство:РадиоСофтСерия:Книжная полка радиолюбителяГод издания:2006ISBN:5-93037-155-5Практическая электроника: иллюстрированное руководство для радиолюбителей​Это наглядное пособие поможет вам научиться решать задачи, возникающие при модернизации и ремонте самого разнообразного электронного оборудования. Здесь вы найдете доступные для понимания даже начинающим радиолюбителям рекомендации по монтажу, электрические схемы и фотографии собираемых устройств…Автор(ы):Саймон МонкИздательство:Диалектика, ВильямсГод издания:2020ISBN:978-5-907144-94-1Кол-во страниц:352Радиоэлектроника. Конструкции для всех. Книга 2В предлагаемой книге приведены краткие описания и принципиальные схемы конструкций. Представленного материала вполне достаточно для самостоятельной сборки и отладки работы различных приборов бытового назначения…Автор(ы):Адаменко М. В.Издательство:СОЛОН-ПрессСерия:РадиоэлектроникаГод издания:2019ISBN:978-5-91359-238-5

Избранное0

Сравнение0

Просмотренные0

Мы используем файлы cookie, чтобы сайт был лучше для вас.

дальних цепей

дальних цепей почта@farcircuits.net

18N640 Field Court
Dundee, Illinois 60118
телефон (847) *347*2432

ВЕБ-СТРАНИЦ последнее обновление 27.01.2022

ДЯДЯ СЭМ ПОДНИМАЕТ ПОЧТОВУЮ ПОЧТУ ТАРИФЫ

СТОИМОСТЬ ДОСТАВКИ В ПЕРВУЮ СТОРОНУ США КЛАСС $3,85

США Приоритет USPS 8 долларов США

МЕЖДУНАРОДНАЯ ПОЧТА ДЛЯ ЦИТАТА

Если у вас есть проблемы, напишите мне, Попробуйте KF9GX@ARRL. NET

ТЕПЕРЬ в течение ограниченного времени, знаменитый DVD FAR Circuits бесплатно при заказе плат на сумму от 25 долларов США, материал или услуги (доставка не в комплекте)

Но на веб-сайте могут быть проблемы, Подскажите пожалуйста какие ссылки не работай.

Добро пожаловать в FAR Circuits! FAR Circuits является исключительно производитель печатных плат для электронных проектов, которые используются радиолюбителями и любителями электроники. Мы доски поставок в любом количестве, но ориентированы на небольшой объем и отдельные пользователи печатных плат. Мы работаем более 35 лет лет, и у нас есть платы для большинства проектов Ham опубликовано в QST, QEX, ARRL Handbook, старом Ham Radio, 73-х годах, Радиолюбители сегодня, CQ, Дизайнерские ноутбуки WIFB, Популярные Электроника, QRPp, QRP Notebook, Ежеквартальный отчет по коммуникациям, Электроника сейчас и другие. FAR Circuits может поставить плату(и) для проекты, опубликованные в других журналах, если работа опубликована в статья. Поставляемые печатные платы, как правило, на G10 материал, просверленный и покрытый припоем, и готовый к сборке. Мы поддерживать небольшой запас интегральных схем для некоторых проектов - пожалуйста, проверьте список отдельных проектов для доступность.

В дополнение к опубликованным проектам FAR Circuits предлагает сервис прототипов, специализирующийся на односторонних, а также не гальванические двухсторонние доски из предоставленных Заказчиком иллюстраций или файлы печатной платы. FAR Circuits также может предоставить индивидуальную компоновку для печатных печатные платы. Мы делаем макеты сторон фольги, паяльной маски и легенды компонентов и документация. Кроме того, мы предлагаем Конфиденциальный сервис для авторов, пишущих статьи, которые могут потребовать печатная плата для своего проекта. Пожалуйста, запросите расценки на индивидуальные проекты; наш каталог досок на складе приведен ниже. ДАЛЕКО Circuits предоставит по запросу копию указанного публикация статей по 1,50 доллара за штуку в дополнение к стоимости печатной платы. Пожалуйста, указывайте пожелания по артикулам отдельной строкой в ​​заказе. форма. Заказы принимаются наземной почтой или PAYPAL. Все заказы должны быть предоплата чеком, денежным переводом или Paypal. Для заказа укажите адрес корабля, домашний телефон, количество досок, журнал название статьи, публикация, дата выпуска и любая другая информация это помогло бы идентифицировать доску. Корабли FAR Circuits все заказы через приоритетную почту, если не указано иное. Все доски из материала Г-10, ФР-4, 1 унция. медь, покрытая припоем и бурят. Двусторонние доски НЕ имеют металлизированных сквозных отверстий. Обычай платы могут быть изготовлены по цене 0,60 доллара США за квадратный дюйм или минимум 5,00 долларов США за плату. для односторонних, протравленных, просверленных и покрытых припоем. Пользовательский двойной односторонние неметаллизированные сквозные отверстия, протравленные, просверленные и покрытые припоем платы могут быть изготовлены по цене 0,85 доллара за квадратный дюйм или минимум 8 долларов за квадратный дюйм. доска. Для нестандартных плат требуется прозрачная негативная пленка. Фильм из Готовое изображение для камеры составляет 12 долларов США за снимок на основе пленки 8 x 10 дюймов за выстрелил. Доступная цена за количество. Компания «Дальние цепи» оставляет за собой право изменить цену в зависимости от сложности платы. дальние цепи предлагает услуги макета и прототипа. Пожалуйста, позвоните по этим подробности.



---

ДАЛЬНИЕ ЦЕПИ ТЕПЕРЬ ПРИНИМАЕТ ФАЙЛЫ EXPRESS PCB И СДЕЛАЕТ ВАШИ ПЛАТЫ ИЗ ВАШЕГО ФАЙЛЫ ( НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАГРУЗИТЬ ДЕТАЛИ)

ДЛЯ ЗАКАЗА ЗАПРОСИТЕ PAYPAL СЧЕТ, ПОТОМУ Я ОТПРАВЛЮ ВАМ СЧЕТ НА ЭТО ЭЛЕКТРОННАЯ ПОЧТА .



ЗАГРУЗИТЬ ДЛИННУЮ ФОРМУ КАТАЛОГ (НАЖМИТЕ ЗДЕСЬ) ОБНОВЛЕНО 03.12.2021





---

КАК ПОЛЬЗОВАТЬСЯ ЭТА СТРАНИЦА

линии, выделенные в СИНИЙ указать, что описание доступный для этого проекта просто удвойте нажмите на строку, выделенную в СИНИЙ и описание будет показано. Также используйте функцию НАЙТИ «CNTRL F», затем введите ключ слово.

---

«Том Конер» спросите, могу ли я сделать эта ссылка доступна, она отлично объясняет электрические цепей и имеет массу других

электронных/инженерных проекта, с которыми можно поиграть! http://www.homeadvisor.com/r/ Residential-Electric-Circuit-Help/

---

ИНДЕКС

Элементы поиска на веб-сайте FAR ниже

  НАЖМИТЕ ПО ССЫЛКАМ НИЖЕ И ЭТО ПРИВЕДЕТ ВАС В ТЕ ПУНКТЫ

Новый Элементы (Нажмите Здесь) 13.08.2022

АРРЛ Справочник (Нажмите Здесь ) 10.01.2016

Аудио усилители, предусилители, фильтры и аудио Процессоры (Нажмите Здесь ) 23.06.2022

Аккумулятор Зарядные устройства, Солнечные контроллеры и аксессуары Кодировщики DTMF, Декодеры и контроллеры Нажмите Здесь 07. 10.2020

Хлебные доски и MANHATTEN PADS (Нажмите Здесь ) для хлебные доски и (нажмите здесь ) для Колодки Manhatten 05.07.2016

КАТАЛОГ Последний каталог 21.04.2022 (нажмите здесь) . по скачать

Чип Катушки индуктивности ( Нажмите здесь ) 15.12.2015

Конденсаторы (Нажмите Здесь) 15.12.2015

Преобразователи и преобразователи (Нажмите Здесь ) 06.03.2021

Направление Поиск проектов (Нажмите Здесь ) 26.06.2019

Код Практика осцилляторов и Аксессуары (Нажмите Здесь) 22.01.201

Частота Стандарты и измерение частоты Инструменты 24.06.2016 (Нажмите Здесь )

Хиткит (нажмите здесь) 02.11.2021

ИС, Транзисторы, диоды и RF Тороиды 07. 04.2022 (Нажмите Здесь )

Ключи (Нажмите Здесь) 31.08.2015

Модемы Интерфейсы Компьютер/Факс/Радио, Медленное сканирование, ATV 02.06.2018 (Нажмите Здесь)

Осцилляторы, VFO, BFO и синтезаторы 02.12.2020 (Нажмите Здесь)

Мощность Поставщики (Нажмите Здесь) 24.09.2021

Печатный Материал печатной платы (Нажмите Здесь)

Приемники и Ресивер Предусилители (Нажмите Здесь ) 14.02.2022

Повторитель Контроллеры и аксессуары для станций (Нажмите Здесь ) 01.04.2020

РФ Мощность Усилители (Нажмите Здесь ) 13.08.2022

Т оценка Оборудование и общие измерительные приборы (Нажмите Здесь ) 21. 04.2021

ТР-7, Модификации HW-7 и HW-8 (Нажмите Здесь) 01.09.2022

T приемопередатчики (Нажмите Здесь (05.07.2016 )

T передатчики и ПРИНАДЛЕЖНОСТИ (Нажмите Здесь ) 02.12.2020

В офис, Идентификаторы CW, кодировщики и декодеры 22.04.2016 (Нажмите Здесь)

Вт Атметры и мосты SWR (Нажмите Здесь) 01.10.2019

M прочее Проекты (Нажмите Здесь) 05.04.2020

Статья репринты

Пользовательский доски

СПИРАТКА ВНИЗ СТРАНИЦЫ ДЛЯ ОНЛАЙН ЗАКАЗА ФОРМА





---



FAR Circuits предоставит по запросу копию указанного публикация статей по 1,50 доллара за штуку в дополнение к стоимости печатной платы. Пожалуйста, указывайте пожелания по артикулам отдельной строкой в ​​заказе. форма.



ЗАКАЗ ФОРМА НАЧИНАЕТСЯ ЗДЕСЬ

Д О У М У С Т А Д Д N O T H E R E R E R Л И Н В I Т Е М F O R 8,00 $ ПРИОРИТЕТ USPS ИЛИ 3,85 $ ДЛЯ ПЕРВОГО КЛАССА США ДОСТАВКА ИЛИ ВАШ ЗАКАЗ БУДЕТ ВОЗВРАТ

Международная доставка ЗВОНИТЕ ПО ЦЕНЕ



ЕСЛИ У ВАС ПРОБЛЕМЫ С ИСПОЛЬЗОВАНИЕМ НИЖЕ ПОРЯДКА, ПОЖАЛУЙСТА, НАПИШИТЕ МНЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ И ЗАПРОСИТЕ США, ЧТОБЫ ОТПРАВИТЬ ВАМ СЧЕТ PAYPAL. nЭто всегда работает



Введите описание товара:

Введите доллары Количество товара:

Количество:

Введите номер телефона:

Нажмите на квадратное поле ниже, чтобы добавить товар в PAYPAY. Корзина.

НАЖМИТЕ » ПРОДОЛЖИТЬ ПОКУПКИ » кнопка в правом верхнем углу сайта PAYPAL, чтобы ВЕРНУТЬСЯ НА САЙТ FAR CIRCUITS И ДОБАВИТЬ СЛЕДУЮЩИЙ ПУНКТ

КОГДА ВЫ ЗАВЕРШИТЕ ДОБАВЛЕНИЕ ТОВАРОВ, ОТПРАВЬТЕ ЗАКАЗ НА ВАШ PAYPAL СТРАНИЦА УЧЕТНОЙ ЗАПИСИ

Если вы раньше заказывали у FAR Circuits …. пожалуйста проверьте эту ссылку .

Читать комментарии строителей проектов с Платы FAR . НАЖМИТЕ НА ЭТУ ССЫЛКУ





---









---

Серьёзно займитесь радиолюбительством; Проектирование и сборка однополосного приемопередатчика с нуля, часть 1

Любительская радиосвязь — это единственное увлечение, которое дает лицензированным операторам возможность легально проектировать, строить и эксплуатировать мощные радиопередатчики, подключенные к неограниченному количеству антенных решеток, для связи в любой точке мира. Наиболее сложной частью этой системы связи является однополосный (SSB) высокочастотный (HF) приемопередатчик. На самом деле, из-за распространения дешевого любительского оборудования, существует лишь очень небольшая группа усердных специалистов, которые действительно проектируют, строят с нуля и эксплуатируют свои собственные трансиверы SSB. Я один из тех твердолобых, и в этом посте я покажу вам, как начать.

Радиоархитектуры

Чтобы понять, как работает трансивер SSB, мы должны сначала рассмотреть базовые архитектуры радиоприемников. Мой любимый способ абстрагироваться от архитектуры радио — рассматривать все на уровне блок-схемы: фильтры, усилители, умножители (или смесители, как мы их называем), и предполагать, что все блоки согласованы по импедансу.

Самая ранняя радиоархитектура была известна как настроенная радиочастота (TRF), которая получила широкое распространение в середине-конце 1920-х годов для использования в бытовых приемниках. Сигнальная цепочка состояла из антенны для сбора радиосигнала, который подавался на четыре этапа фильтрации, чередующиеся с тремя этапами усиления. Выходной сигнал последнего настраиваемого фильтра подавался на детектор огибающей (диод), где демодулированный звук усиливался и воспроизводился через громкоговоритель. Чтобы настроиться на станцию, вам нужно просто настроить каждый из фильтров на нужную частоту. Более поздние модели механически соединяли переменные конденсаторы каждой секции фильтра вместе, так что пользователю нужно было только повернуть одну ручку, чтобы настроиться на станцию.

Блок-схема, схема и фотографии типичного радиоприемника TRF.

Проблема с архитектурой TRF заключалась в том, что многоступенчатые настраиваемые фильтры были дорогими. Чтобы решить эту проблему, Эдвин Армстронг объединил использование недорогого ненастраиваемого фильтра и умножения частоты, чтобы создать так называемую супергетеродинную архитектуру.

Эдвин Армстронг осознал значение умножения частоты. Когда два синусоидальных сигнала, один на frf и второй на flo, были перемножены вместе, результатом была сумма и разность этих двух частот, F_if = F_rf – F_lo и F_if = F_rf + F_lo.

Как работает смеситель частот.

В ВЧ-проектировании мы называем умножители частотными смесителями. В супергетеродинном приемнике полезный радиочастотный сигнал умножается до промежуточной частоты (ПЧ) с помощью смесителя и генератора переменной частоты (ГПД или гетеродина), где существует многоступенчатый фильтр для выбора сигнала для передачи на детектор конвертов. Другими словами, один из двух продуктов смесителя должен равняться центральной частоте фильтра ПЧ. Чтобы изменить частоту, на которой принимает радиостанция, все, что вам нужно сделать, это изменить частоту VFO.

На рисунке ниже показана блок-схема настольного АМ-радио конца 40-х годов, где радио настраивается на станции на частоте frf = частоте OSC1 – 455 кГц. Изменение частоты OSC1 изменяет частоту, на которую радио настроено на frf.

Блок-схема, принципиальная схема и фотографии типичного супергетеродинного широковещательного приемника.

Приемники SSB

Вместо того, чтобы демодулировать радиосигнал с помощью детектора огибающей, приемник SSB еще раз преобразует ПЧ с понижением частоты, используя второй микшер частот, в диапазон звуковых частот (этот второй микшер иногда называют детектором произведения). Результат усиливается и подается из громкоговорителя.

То, что слышно на приемнике SSB, на самом деле является спектром радиочастот, умноженным на спектр звуковых частот, чтобы мы могли его слушать. Вы слушаете настоящие радиоволны.

В этом случае полоса пропускания фильтра ПЧ составляет от 1,8 до 2,5 кГц, что соответствует полосе пропускания человеческой речи. Центральная частота фильтра ПЧ и второй гетеродин определяют, какая боковая полоса выбрана: верхняя боковая полоса (USB) или нижняя боковая полоса (LSB). USB и LSB относятся к смещению человеческого голоса чуть выше и ниже несущей частоты соответственно.

Диаграмма в блоге 20-метрового приемника SSB и репрезентативные графики сигналов на каждом этапе приемника.

Передатчики SSB

Передатчик SSB — это просто приемник SSB в обратном направлении. Фильтры и современные смесители частот с двойной балансировкой работают в обоих направлениях. Усилители подключаются к реле или PIN-кодам таким образом, чтобы их можно было реверсировать в режиме передачи. Когда вы передаете SSB, ваш голос преобразуется с повышением частоты в радиочастотный спектр, усиливается и излучается антенной.

Блок-схема 20-метрового SSB передатчика.

20-метровый SSB-трансивер

Первый SSB-трансивер, который я разработал, предназначался для 20-метрового диапазона, который, возможно, является самым интересным КВ-диапазоном. Морская сеть на 14.300. Много DX в дневное время. С береговой линии в Коннектикуте я могу нормально работать в Западной Европе и в глубине России, имея всего 40 Вт и полуволновую дипольную антенну.

20-метровый трансивер SSB, собранный с нуля.

Блок-схема этого трансивера точно такая же, как показано выше. Много деталей, схем и дополнительной информации можно найти здесь. Эта радиостанция является представителем подавляющего большинства архитектур приемопередатчиков SSB.

Следующие шаги

Я абстрагировал схему радиосвязи до уровня блок-схемы. Как только блоки понятны, можно сделать дизайн на высоком уровне. После того, как блок-схема готова, можно выбрать схемы, микросхемы или модули для заполнения блоков. Некоторые схемы заимствованы из книг или масштабированы по чертежам из книг. Отличным источником для микросхем и модулей на 50 Ом являются мини-схемы. Другие требуют синтеза пользовательской релейной схемы, как в случае входных ВЧ-фильтров. Это отличные ресурсы для поиска, заимствования или синтеза этих схем или даже целых радиоархитектур:

Справочник ARRL
Твердотельные конструкции для радиолюбителей
Секреты дизайна радиочастотных схем Джозефа Дж. Карра
Крис Бовейк Проектирование радиочастотных схем
Коммуникационные приемники Rohde
Журнал QST
Журнал QEX

---

Build It: There is so much

900 больше к основам радиочастотного дизайна, и единственный способ действительно научиться — начать делать это. Заимствуйте как можно больше схем у других. Соберите свое радио. Вы будете совершенствоваться во всех аспектах дизайна после каждого радио, которое вы создадите. Прыгайте прямо! Ничто не сравнится с удовлетворением от установления связи на большом расстоянии с трансивером, который вы построили сами. Я с нетерпением жду возможности пообщаться с некоторыми из вас в прямом эфире в ближайшее время!

Благодарность

Моей двоюродной сестре Джульет Херли, MBA, MSF, MAC за редактирование этого поста.

---

Биография автора

Грегори Л. Чарват работает только с радиооборудованием, которое он строит с нуля, является автором систем радаров малого и ближнего действия, соучредителем Hyperfine Research Inc., Butterfly Network Inc. (оба из которых 4catalyzer), приглашенный научный сотрудник медиа-лаборатории Массачусетского технологического института Camera Culture Group, редактор серии статей Грегори Л. Чарвата о практических подходах к электротехнике и приглашенный комментатор на CNN, CBS, Sky News и других. Он был техническим сотрудником в лаборатории Линкольна Массачусетского технологического института, где его работа над радарами сквозь стены получила лучшую статью на симпозиуме MSS Tri-Services Radar Symposium 2010 и стала ярким событием исследования MIT Office of the Provost 2011.
