Ветрогенератор своими руками 220в видео. Ветрогенератор своими руками: пошаговая инструкция по изготовлению

Как сделать ветрогенератор своими руками на 220В мощностью 4 кВт. Какие материалы и инструменты потребуются для сборки. Из каких основных узлов состоит ветряк. Какие ошибки чаще всего допускают при конструировании ветрогенераторов.

Преимущества самодельного ветрогенератора

Создание ветрогенератора своими руками имеет ряд существенных преимуществ:

• Значительная экономия средств по сравнению с покупкой готового устройства
• Возможность настроить мощность и другие параметры под свои потребности
• Получение практического опыта и знаний об устройстве и работе ветряков
• Независимость от централизованного электроснабжения
• Использование экологически чистого источника энергии

При этом самодельный ветрогенератор способен обеспечить электроэнергией основные бытовые приборы в доме или на даче при наличии достаточной силы ветра.

Необходимые материалы и инструменты

Для изготовления ветрогенератора своими руками потребуются следующие основные материалы и инструменты:

• Автомобильный генератор (лучше от грузового автомобиля)
• Алюминиевая труба или листы для изготовления лопастей
• Металлическая труба для мачты
• Подшипники
• Тросы для растяжек
• Контроллер заряда
• Аккумулятор
• Инвертор
• Электрокабель
• Сварочный аппарат
• Болгарка
• Дрель
• Набор ключей

Точный перечень будет зависеть от выбранной конструкции и мощности ветрогенератора. Важно заранее подготовить все необходимые компоненты.

Основные узлы ветрогенератора

Ветрогенератор состоит из следующих ключевых узлов:

1. Ветроколесо с лопастями — преобразует энергию ветра в механическую энергию вращения
2. Генератор — преобразует механическую энергию в электрическую
3. Мачта — служит для установки ветроколеса на высоте
4. Хвостовое оперение — ориентирует ветроколесо по направлению ветра
5. Контроллер заряда — регулирует зарядку аккумулятора
6. Аккумулятор — накапливает выработанную электроэнергию
7. Инвертор — преобразует постоянный ток в переменный напряжением 220В

Правильный подбор и изготовление всех узлов обеспечит эффективную работу самодельного ветрогенератора.

Пошаговая инструкция по сборке ветрогенератора

Шаг 1. Подготовка генератора

В качестве генератора рекомендуется использовать автомобильный генератор от грузовика или трактора мощностью 700-1000 Вт. Его необходимо разобрать и модифицировать:

• Перемотать обмотку статора для работы на низких оборотах
• Заменить подшипники на более износостойкие
• Усилить крепление ротора
• Доработать систему охлаждения

Шаг 2. Изготовление лопастей

Оптимальное количество лопастей — 3 штуки. Их можно изготовить из алюминиевой трубы диаметром 200 мм:

1. Разрезать трубу вдоль на 4 части
2. Вырезать из 3-х частей лопасти нужной формы по шаблону
3. Придать лопастям аэродинамический профиль
4. Отбалансировать лопасти

Шаг 3. Сборка ветроколеса

Ветроколесо собирается в следующем порядке:

1. Изготовить ступицу из алюминиевого диска
2. Просверлить в ступице отверстия для крепления лопастей
3. Закрепить лопасти на ступице болтами
4. Установить ступицу на вал генератора

Особенности установки ветрогенератора

При установке самодельного ветрогенератора необходимо учитывать следующие важные моменты:

• Высота мачты должна быть не менее 5-7 метров
• Мачту нужно надежно закрепить растяжками
• Ветрогенератор устанавливается на открытом пространстве вдали от препятствий
• Необходимо обеспечить возможность поворота ветроколеса на 360 градусов
• Важно предусмотреть систему защиты от ураганного ветра

Правильная установка обеспечит максимальную эффективность и безопасность работы ветрогенератора.

Подключение ветрогенератора к бытовой электросети

Для использования энергии ветрогенератора в быту необходимо выполнить следующие подключения:

1. Соединить генератор с контроллером заряда
2. Подключить к контроллеру аккумуляторную батарею
3. Присоединить к аккумулятору инвертор
4. От инвертора провести проводку к потребителям на 220В

Важно использовать качественные компоненты и соблюдать правила электробезопасности при подключении.

Распространенные ошибки при конструировании ветрогенераторов

При самостоятельном изготовлении ветрогенераторов нередко допускаются следующие ошибки:

• Неправильный расчет мощности и размеров ветроколеса
• Использование тяжелых материалов для лопастей
• Недостаточная высота установки
• Отсутствие системы защиты от ураганного ветра
• Неверный выбор места установки
• Некачественное изготовление и балансировка лопастей

Внимательное изучение теории и опыта других конструкторов поможет избежать этих ошибок.

Производительность и окупаемость самодельного ветрогенератора

Какую мощность может выдавать самодельный ветрогенератор? Это зависит от нескольких факторов:

• Диаметр ветроколеса
• Скорость ветра в месте установки
• КПД генератора
• Эффективность лопастей

При диаметре ветроколеса 2-3 метра и средней скорости ветра 5-7 м/с можно получить мощность 500-1000 Вт. Этого достаточно для освещения, питания холодильника, телевизора и других маломощных бытовых приборов.

Срок окупаемости самодельного ветрогенератора обычно составляет 3-5 лет при регулярном использовании. Это значительно меньше, чем у покупных моделей.

как сделать своими руками на 220В с мощностью 4 кВт, подготовка и сборка

В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами. С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей. В соответствии с этим становится актуальной задача обустройства самодельного ветрогенератора.

• Источник электричества
• Особенности изделия
• Ключевые узлы
• Инструкция по изготовлению
  • Сборка генератора
  • Создание лопастей
• Запуск и оценка эффективности
• Процесс подключения в доме

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

1. Контролеры стали чаще ходить по домам и проводить внеплановые проверки.
2. На счётчики стали приклеивать особые стикеры, под воздействием которых стали темнеть магнитные поля. Соответственно, вычислить такого нарушителя не составляло проблемы.
3. Стали выпускаться новые счётчики, которые не имели восприимчивости к магнитному полю. Вместо стандартных моделей появились электронные узлы.

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы.

Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

• лампы и люстры;
• отопительное оборудование;
• бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей.

Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

1. Лопасти. Изготавливать их можно из разных материалов.
2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
4. Мультипликатор. Увеличивает скорость вращения ротора.
5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

1. Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
2. Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
3. Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

1. Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
2. Полипропилен. Идеальный вариант для генераторов небольшой мощности.
3. Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

Ветрогенератор из автомобильного генератора своими руками

Ветряки — перспективная альтернатива для традиционной энергетики. Энергия ветра, преобразованная в электричество, обещает стать дешёвой, просто добываемой и малозатратной. А если брать во внимание счета, которые приходят сейчас за электричество, то в целях экономии стоит попытаться собрать собственный ветрогенератор, согласны?

Есть реальные примеры создания установок, вырабатывающих приличный объем энергии. Тем не менее возможности ветряков пока существенно опережают конкурентов, способных противостоять традиционному способу добычи электричества.

Мы представили руководство, следуя которому вы сможете собрать ветрогенератор из автомобильного генератора своими руками. В предложенной к ознакомлению статье подробно разобраны распространенные ошибки, которые допускают при конструировании ветряков. Для наглядности статья сопровождается тематическими фото- и видеоматериалами.

Содержание статьи:

• О самодельных ветряках для дома
• Технология сборки ветрогенератора
  • Шаг #1. Винт ветряной электростанции
  • Шаг #2. Изготовление мачты из трубы
  • Шаг #3. Как сделать алюминиевый флюгер
  • Шаг #4. Установка и подключение ветрогенератора
• Фото-пример сборки ветряка по шагам
• Разбор ошибок конструирования
• Выводы и полезное видео по теме

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить , чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

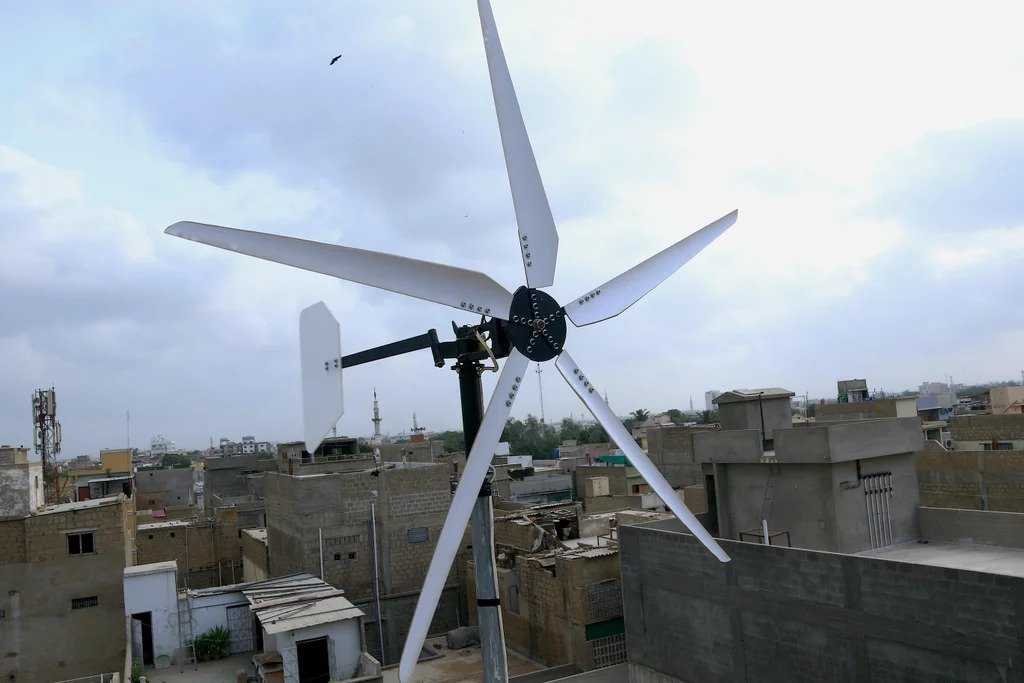

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора для изготовления ветряка потребуется ещё ряд комплектующих деталей:

• винт двух- или трёх- лопастной;
• автомобильный аккумулятор;
• электрический кабель;
• мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Перед принятием решения о сборке и установке ветрогенератора стоит оценить климатические данные участка и рассчитать окупаемость. Существенную помощь в этом окажет информация весьма , рекомендуемой нами к ознакомлению.

Технология сборки ветрогенератора

Оптимальной основой для генератора домашнего ветряка видится модель АТ-700, взятая от трактора серии ДТ. Правда этот тракторный генератор в его изначальном виде рассчитан на частоту вращения ротора до 6000 об/мин. Под конструкцию домашнего ветряка такой параметр явно чрезмерный.

Есть два выхода из положения:

1. Применить какой-нибудь редуктор-мультипликатор, дающий требуемое передаточное отношение.
2. Перемотать существующую обмотку статора  АТ-700 под малые обороты.

В принципе, оба варианта модернизации прибора достижимы. Но, судя по отзывам состоявшихся конструкторов, вариант с перемоткой обмотки статора более приемлем. Тем более если учитывать вес самого генератора АТ-700, достигающий 6 кг.

Тракторный генератор АТ-700. Многочисленные проекты в бытовой сфере разрабатывались на базе именно этого устройства, обладающего высокой отдачей по току. Но требуется небольшая модернизация

Если прибор дополнить редуктором, вес общего модуля увеличится вдвое. А это важный параметр для конструкции ветряка. Вес всегда стремятся уменьшить.

При использовании в конструкции ветряка генератора К 701 потребуется некоторая модернизация:

Галерея изображений

Фото из

Для того чтобы подготовить генератор К 701 к использованию в конструкции самодельного ветряка, его нужно разобрать и переделать под решаемые задачи

Если нет необходимости в перемотке статора, его проводку просто разъединяют, чтобы собрать звездой

Для крепления магнитов в «зубцах» ротора сверлят отверстия диаметром 8 мм

В сформированные в роторе отверстия вклеивают магниты, чередуя отрицательный полюс с положительным

В зависимости от строения статора и числа катушек производится перемотка, если в этом действии имеется реальная необходимость. Если состояние в норме, то эту работу можно не выполнять

Перед предстоящей сборкой выводят три провода для подключения дополнительного диодного моста

Выведенные наружу провода от дополнительного диодного моста подключаются к щеткам ротора

По завершению сборки генератор стоит протестировать на работоспособность. Желательно прокрутить хотя бы на токарном станке. Если все шаги выполнены правильно, то он должен развивать номинальную мощность

Разборка автогенератора для переделки

Переделка соединений автогенератора

Установка магнитов в выступы ротора

Ротор и статор подготовлены к установке

Перемотка катушки статора по мере необходимости

Подготовка к соединению деталей

Сборка усовершенствованного генератора

Тестирование доработанного генератора

Шаг #1. Винт ветряной электростанции

Материалом для изготовления лопастей винта служит поливная алюминиевая труба (d = 200 мм) длиной 0,7 – 1,0 м. Изначально её разрезают вдоль на четыре отрезка, а затем из двух или трёх полученных частей вырезают лопасти требуемой формы.

Так как алюминий – материал, хорошо поддающийся обработке, вырезать из куска трубы нужную форму лопасти не проблема. Главное – правильно рассчитать и нарисовать шаблон.

Изготовленные лопасти будущего винта необходимо как-то скрепить и насадить на вал генератора. Эта работа более сложная, требует точного баланса и особенно при выполнении трехлопастной конструкции. Есть масса вариантов изготовления диска винта. Один из них – создание этой детали из алюминиевых пластин.

Потребуется рассчитать диаметр диска винта с учётом метровой длины лопастей. Для размаха крыла в 2 метра, расчётный диаметр диска может составлять 150-200 мм. На основании рассчитанного диаметра из листового алюминия вырезается необходимое количество круглых пластин (6-7 шт.).

Пример изготовления винта ветряного генератора из двухсотмиллиметровой алюминиевой трубы, применяемой на сельскохозяйственных полях для полива урожая. Получается лёгкая и эффективная конструкция

Вырезанные круглые пластины накладывают друг на друга, выравнивают по кромкам и скрепляют. Для скрепления лучше всего использовать качественный эпоксидный клей. Но не исключены также иные методы крепежа.

На готовом склеенном диске необходимо в центральной точке разметить и просверлить отверстие под крепление на валу генератора. Отверстие доработать шпоночным пазом под размер шпонки, установленной на валу ротора генератора.

Приготовленный таким способом пропеллерный диск размечают под крепление лопастей. По намеченным линиям сверлят отверстия для болтов крепления кронштейнов. Эти детали тоже делаются алюминиевыми с подбором по толщине, достаточной для компенсации передаваемых усилий.

Останется приложить изготовленные ранее лопасти к диску в намеченных точках соединения, сбалансировать их на ровной поверхности и закрепить болтами.

Шаг #2. Изготовление мачты из трубы

Тракторный генератор АТ-700, оснащённый самодельным винтом, уже представляет собой реальный ветряк. С целью получения максимального эффекта от конструкции, её желательно поднять метров на 5-7 и к тому же обеспечить круговое перемещение на 360°.

Поэтому флюгер-ветряк ставят на мачту, которую проще всего изготовить на базе металлической трубы.

Установленная мачта из металлической трубы диаметром 50 мм с ветряным генератором наверху. Для обеспечения устойчивости мачты применяются растяжки из металлического троса

Мачта высотой 5-7 метров, оснащённая наверху ветрогенератором, будет испытывать значительные нагрузки. Соответственно диаметр металлической трубы нужен достаточно большой — не менее 50 мм по наружному размеру.

Крепление мачты выполняется за счёт четырёх тросовых растяжек, закреплённых сверху ближе к ветряку и растянутых в противовес друг другу.

Под верхний обрез трубы-мачты, во внутреннюю область, запрессовывается пара подходящих подшипников или крепится каким-то иным способом. Это будет опорный крутящийся блок, куда встанет флюгер с генератором и винтом. Остаётся сделать сам флюгер и установить на него всё необходимое оборудование.

Шаг #3. Как сделать алюминиевый флюгер

Флюгерную конструкцию, на одном конце которой место под автомобильный генератор с винтом, а на другом — место под «хвостовик», рекомендуется делать из лёгкого прочного материала.

Например, алюминиевая труба прямоугольного профиля подошла бы под основание в самый раз. В качестве крепежа генератора к профильной трубе удобнее применить хомуты из мягкой металлической ленты (лучше нержавеющей).

Пример возможного крепления корпуса генератора на профильной трубе флюгера. Здесь используется металлическая рама с передним и задним кронштейнами под болтовое соединение

Хвост флюгера можно соорудить из того же алюминиевого листа и закрепить его к профильной трубе уголками. В точке центра тяжести, на профильной трубе, необходимо укрепить металлический штырь из нержавейки.

Эта деталь – в виде длинного болта (250-300 мм), диаметром около 30 мм (рассчитывается), проходит поперёк сквозь тело профильной алюминиевой трубы и закрепляется снизу гайкой. Поверх гайки ставится контргайка.

Диаметр резьбы болта должен быть чуть меньше внутреннего диаметра колец подшипников, запрессованных в трубе-мачте. В центре болта, по его оси, просверливается отверстие 7-10 мм. Сквозь это отверстие будет пропускаться электрический кабель от генератора и по трубе уходить вниз к месту подключения.

Шаг #4. Установка и подключение ветрогенератора

После всех описанных приготовлений (обязательно в условиях безветренной погоды) приступают к установке:

1. На основании флюгера крепят хомутами тракторный генератор.
2. Поднимают мачту от земли на 1,5 – 2 метра и устанавливают флюгер опорным болтом на подшипники.
3. Одновременно пропускают кабель от генератора сквозь тело болта и дальше внутри трубы до нижней точки выхода.
4. Также чуть ниже флюгерного основания жёстко устанавливают ограничитель, позволяющий вращаться флюгеру на 360° в одну или другу сторону, но не более того.
5. Поднимают мачту окончательно и укрепляют тросовыми растяжками.
6. Подключают концы кабеля к приёмному устройству (обычно через к аккумуляторной батарее).

На этом конструирование ветрового генератора можно считать завершённым. Однако есть ещё масса отдельных деталей процесса, с которыми придётся столкнуться в период применения устройства.

Структурная схема полноценной ветряной установки: 1 – ветряк, 2 – конвертер заряда АКБ; 3 – аккумулятор автомобильный; 4 – инвертор 24/220; 5,6 – выходы напряжений 220В и 24В

Эти детали связаны уже с автоматикой, регулирующей накопление и распределение энергии. Такие устройства как контроллер заряда, инвертор тока и прочие, являются обязательными компонентами ветровых генераторов.

Фото-пример сборки ветряка по шагам

Рассмотрим пример сооружения ветряка на 24 В, собранного на базе автомобильного генератора. Самоделка начинает стабильно работать при силе ветра 5 м/с. В средне-ветреную погоду с порывами от 15 м/с установка поставляет от 8 до 11 А, в дни с сильными ветрами КПД увеличивается. Мощность не более 300 Вт.

Галерея изображений

Фото из

На каждый полюс ротора ( их 24 штуки) устанавливаем и заливаем эпоксидной смолой по два магнита размером 20×5×5мм

Старый автомобильный генератор перед сборкой самоделки надо очистить от ржавчины. Желательно покрасить краской по металлу, исключающей дальнейшее ржавление

Статор перед последующей сборкой перематываем. Для перемотки используем провод сечением 0,56 мм. Наматываем в зависимости от числа катушек, число витков от 33 до 39

Закрепляем подготовленный к работе генератор на выполненной из профиля металлической раме. Ее тоже нужно покрасить

По размеру генератора вырезаем треугольную алюминиевую деталь, к которой будут крепиться лопасти. В примере их вырезали из остатков канализационной ПВХ трубы

Для защиты деталей генератора от воздействия внешней среды заливаем перемотанный статор эпоксидной смолой. После застывания окрашен краской, оберегающей от появления ржавчины

Традиционное для автогенераторов соединение, выполненное в форме треугольника, переделываем в звезду. От нее отводим три проводника к диодному мосту

Собираем самодельный ветрогенератор. К его валу, выполненному из металлической трубы, крепим подшипники и деталь, на которой болтами зафиксированы лопасти

Шаг 1: Заливка магнитов на роторе эпоксидкой

Шаг 2: Чистка ротора от ржавчины и окислов

Шаг 3: Перемотка статора автомобильного генератора

Шаг 4: Фиксация генератора на металлической раме

Шаг 5: Подготовка лопастей с крепежной деталью

Шаг 6: Обработка деталей генератора

Шаг 7: Соединение проводки звездой

Шаг 8: Установка лопастей самодельного ветряка

Фактически вся работа выполнена, остается соединить разрозненные компоненты полезной в быту установки:

Галерея изображений

Фото из

Шаг 9: Установка контроллера ветрогенератора

Шаг 10: Устройство хвостовой части ветряка

Шаг 11: Крепление лопасти к хвосту

Шаг 12: Проверка работоспособности ветряка

Сооруженная своими руками установка развивает 24 В, применять ее можно для зарядки аккумуляторов мобильной техники и для поставки энергии в линии освещения с энергосберегающими светильниками.

Разбор ошибок конструирования

Сборка ветрогенератора в бытовых условиях собственными руками – дело, конечно же, не безошибочное. Даже в конструкциях промышленных ветряков инженерами допускаются ошибки. Но на ошибках учатся, о чём подтверждают вполне состоявшиеся бытовые конструкции.

Итак, среди ошибок при устройстве бытовых ветряных генераторов часто фигурирует такая деталь, как отсутствие в конструкции генератора модуля торможения. Стандартное исполнение таких приборов (автомобильных или тракторных) такой детали не предусматривает. Значит, генератор необходимо дорабатывать.

Однако не каждому «конструктору» хочется заниматься этим тонким делом. Многие игнорируют эту деталь, надеясь на «авось». Как результат – при сильном ветре винт раскручивается до неимоверно высоких скоростей. Подшипники генератора не выдерживают, разбивают посадочные места алюминиевых крышек. Происходит клин ротора.

Разрушенный ветрогенератор по причине недоработок в конструкции. Ошибки конструирования и монтажа подобных конструкций приводят к тяжёлым последствиям

К этой же теме относится недоработка, связанная с отсутствием ограничителя поворота флюгера. Нередко этот компонент попросту забывают установить и вспоминают только тогда, когда потоки ветра начинают раскручивать «петушка» вокруг своей оси, как юлу в передаче «Что? Где? Когда?». Результат плачевный.

Минимум ущерба  – перекручивание и обрыв электрического кабеля, а в тяжёлых случаях – разнос всей конструкции.

Другая примечательная ошибка сборки – неправильный расчёт точки центра тяжести на основании флюгера. В этом случае устройство какое-то время может функционировать нормально. Но со временем образуется перекос на подшипниковом узле, свобода вращения ограничивается, эффективность конструкции по отдаче энергии резко снижается.

О том, как , узнаете из предложенной нами статьи.

Нередко током, полученным от генератора, пытаются напрямую питать аккумуляторную батарею. Совсем скоро начинают удивляться – почему аккумулятор не держит заряд или обнаруживают пробой 2-3 банок.

Это банальная и естественная ошибка, так как в любом случае заряд АКБ должен проходить в условиях определённых токов и напряжений. Здесь нужен контроль этого процесса.

Домашним мастерам, заинтересованным темой , предлагаем ознакомиться еще с одним оригинальным вариантом. В предложенной статье описано изготовление генерирующей установки из бросовых деталей стиралки.

Выводы и полезное видео по теме

Даже обычный электрический шуруповёрт может стать ветряком, если знать основы устройства ветрогенератора.

Интерес к ветрогенераторам не снижается. Напротив, этот вариант добычи электрической энергии всё чаще рассматривается на уровне владельцев загородной недвижимостью.

Очевидно, если совмещать сразу несколько видов энергии – ветра, солнца, гидротурбин или атомных станций, такое совмещение может дать экономический эффект. При этом риски пользователя остаться без электричества сводятся к нулю.

Хотите рассказать о том, как собственноручно собрали ветряк для обеспечения электричеством дачи? Желаете поделиться полезными сведениями, не упомянутыми в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь впечатлениями, только вам известными техническими нюансами и фото по теме статьи.

10 лучших идей и вдохновения для самодельных ветряных турбин

Откройте для себя 10 лучших идей и вдохновения Pinterest для самодельных ветряных турбин. Вдохновляйтесь и пробуйте новое.

Сохранено с youtube.com

Ветряная турбина с вертикальной осью, использующая свободную энергию || Школьный проект || Самодельное

#creativethink #freeenergy #schoolprojecti am шоу о турбине с вертикальной осью, сделанной в самодельном варианте. Труба из ПВХ используется для лезвия. воздух течет бл…

Home Wind Turbine

Building A Wind Turbine

Solar Energy

Solar Power

Renewable Energy

Wind Power Diy

Home Wind Power

Homemade Wind Turbine

Wind Spinners

งานช่างและเฟอร์นิเจอร์’ Сохранено в SOLAR CELL

Сохранено с сайта motherearthnews.com

Самодельный автомобильный генератор ветряной турбины – Новости Матери-Земли

Превратите автомобильный генератор в альтернативную энергию, собрав этот дешевый и простой самодельный ветрогенератор.

ALT Energy

Солнечная энергия

Солнечная энергия

Energy News

Энергетическая работа

Использование энергии

Энергетическая система

Чистая энергия

DIY Solar

Sharon Hacohen Saveed To Parmacallure

. com

I Включите вентилятор в высокую электроэнергию 220V Электрический генератор ветряных турбин

╔═╦╗╔╦╗╔═╦═╦╦╦╦╗╔═╗║╚╣║║║╚╣╚╣╔ ╣╔╣║╚╣═╣╠╗║╚╝║║╠╗║╚╣║║║║║═╣╚═╩══╩═╩═╩═╩╝╚═: https: //www.youtube.com/channel/UCk2Oi0gykpdWgOMORu3TCjA#generator#windtur…

Home Wind Power

Домашняя ветряная турбина

Домашняя электрическая проводка

Электротехника

Генератор ветровой энергии

Электронная конструкция

Солнечный нагреватель

Бесплатная энергия

Высшая мощность

ДЖОННАЯ САКОВАЯ ДЛЯ ЗЕЛЕНОЙ ДЕЙСТВИЯ

ДЖОННАЯ САКОВАЯ ДЛЯ ГРИНЕ.

Сохранено с youtube. com

Самодельный ветряк VAWT savonius.

Это прототип (очень дерьмовый), это моя первая попытка сделать ветряк, поэтому я не хотел тратить много времени на то, что не работает. Теперь я…

Free Solar Panels

Solar Power Panels

Savonius Wind Turbine

Wind Chimes

Wind Energy

Solar Energy

Homemade Wind Turbine

Windmill Diy

Homemade Generator

Ava75A

Ava75 saved to Wind мощность

Сохранено с youtube.com

САМОПРОИЗВОДСТВЕННАЯ ВЕТРОУСТАНОВКА С ВЕНТИЛЯТОРОМ БЕЗ ЕГО МОДИФИКАЦИИ, НЕВЕРОЯТНАЯ ЭНЕРГЕТИКА ВЕТРА — Рекалибровка

В этом видео я покажу вам, как простой вентилятор может также работать как ветряная турбина без модификаций. Подписаться

Ветроэнергия своими руками

Самодельная ветряная турбина

Ветряная мельница своими руками

Whirligigs Patterns

Возобновляемые источники энергии 9002 Проекты 9002 Электроэнергия

Планы красивых домов

Электрический вентилятор

Солнечная батарея своими руками

Дэвид МакД

Дэвид Мак сохранен на ветряной турбине

Сохранено с instructables. com

Самодельный ветряк с автомобильным генератором

Самодельный ветряк с автомобильным генератором: Итак, пришло время попробовать свои силы в создании ветрогенератора с помощью автомобильного генератора. Да, недавно мы наткнулись на генератор переменного тока на 24 В, который находится в совершенно новом состоянии, поэтому мы построили ветряной генератор полностью с нуля. Наша цель — выяснить, если…

Сварочная установка

Ветроэнергетика своими руками

Самодельная ветряная турбина

Генератор ветряной мельницы

Wind Car

DIY Tools Homememade

Генератор ветровой энергии

направление ветра

Электрические проекты

William E.W

William E. Сэкономленные на Diy Tools omememade

Турбина — Учебное пособие по сборке v1.2

Самая последняя версия этого руководства доступна по адресу: https://www.youtube.com/watch?v=JlNYIU0aSps.

Alt Energy

Power Energy

Wind Energy

Free Energy

Diy Generator

Homemade Generator

Wind Power Generator

Solar Power Facts

Solar Power System

Jose Rodriguez Lorenzo saved to Energias Renovables

Сохранено с m. youtube.com

Ветрогенератор своими руками из старого вентилятора

Как сделать ветряк из старого вентилятора+ Facebook: https://www.fb.com/ndahack+ Группа поддержки: https:// www.fb.com/groups/ndasupport+ Инстаграм: https://www.inst…

Ветряная энергия DIY

Домашняя ветряная турбина

DYI

Наиболее эффективные солнечные панели

Энергия ветра

Солнечная энергия

Off Grid Power

Electronics Basics

Old Fan

Alexandruppruptrraptrraptrastrastrastrastrastrastrastrastrasted

.

Сохранено с youtube.com

Несколько самодельных ветряков из беговой дорожки, сервопривода и других переработанных двигателей генератор pma ветряк

Вот несколько самодельных ветряков, которые я сделал. Смотрите мои другие видео, чтобы увидеть эти вещи в воздухе. Thanks for watching

Motor Generator

Diy Generator

Homemade Generator

Alt Energy

Solar Energy

Renewable Energy

Homemade Windmill

Homemade Wind Turbine

Windmill Generator

Victor BorjaV

Victor Borja saved в Кит-де-супервивенсия

Самодельная лопата для снега Ветряная мельница, производящая электричество — гений!

Правильно, ребята, это лопаты для снега! Все это стоило менее 200 долларов, чтобы построить. .. Посмотрите видео ниже, чтобы узнать, как построить этот сверхпростой ветряк, который при подключении к соответствующему генератору переменного тока может генерировать 300 Вт…

Survival Life Хаки

Подготовка к выживанию

Навыки выживания

Готовность к чрезвычайным ситуациям

Survival Gear

Выживание выживаемости

Городской выживание

Выживаемость Судного дня

ПРЕДУПРЕЖДЕНИЕ ДАМЕ ДЕЙМЕЙ

Шейла Сэкрированные до трудных времен не дают последнюю

Самодельный автомобильный генератор с ветряной турбиной – Новости Матери-Земли

Может быть, вы живете на лодке, отдыхаете в отдаленной хижине или живете вне сети, как я. Или, может быть, вы просто заинтересованы в снижении счета за электроэнергию. В любом случае, используя несколько недорогих и доступных материалов, вы можете построить самодельный ветрогенератор, который будет давать вам электричество, пока дует ветер. Вы сможете осветить эту кладовую, запитать свой сарай или использовать генератор, чтобы зарядить все аккумуляторы вашего автомобиля.

Электричество для моей автономной хижины поступает от солнечной и ветровой энергии, хранящейся в блоке из четырех 6-вольтовых аккумуляторов для гольф-мобилей, подключенных к 12-вольтовой системе. Контроллер заряда и датчик заряда батареи предохраняют мою систему от недостаточной или чрезмерной зарядки. Все это обошлось мне менее чем в 1000 долларов, и у меня есть свет, вентиляторы, телевизор и стереосистема, холодильник и диско-шар, который поднимают по особым случаям.

Если вы можете крутить гаечный ключ и работать с электродрелью, вы можете построить этот простой генератор за два дня: один день на изготовление деталей и один день на сборку компонентов. Четыре основных компонента включают автомобильный генератор со встроенным регулятором напряжения, вентилятор General Motors (GM) и узел сцепления (я использовал один от 19-го поколения).88 GM 350), башню или столб, на котором можно установить генератор (15 футов использованной 2-дюймовой трубы обошлись мне в 20 долларов), и металл, чтобы построить кронштейн для установки генератора на башне или столбе. Если вы парень из Ford или девушка из Mopar, это нормально — просто убедитесь, что ваш генератор имеет встроенный регулятор напряжения. Вам также понадобится электрический кабель или провода, чтобы подключить генератор к аккумуляторным батареям. Я использовал 3-жильный кабель 8-го калибра, украденный с нефтяного пятна. (И они сказали, что переход от ископаемого топлива к возобновляемым источникам энергии займет годы. Пфф!)

Крепление муфты вентилятора к генератору

Лопасти ветрогенератора переделаны из муфты вентилятора автомобиля. Чтобы прикрепить лопасти к генератору, вы можете приварить ступицу муфты вентилятора непосредственно к ступице генератора — просто убедитесь, что вентилятор находится точно на одной линии с валом генератора. Кроме того, убедитесь, что встроенные разъемы проводов генератора переменного тока расположены в нижней части генератора. Если у вас нет доступа к сварочному аппарату, вы можете соединить муфту вентилятора с генератором, используя следующие материалы:

• Шайба 5/8 дюйма на 3 дюйма, толщина 3/16 дюйма
• Электродрель
• Метчик с резьбой 1/4 дюйма
• Сверло, соответствующее конкретному метчику с резьбой
• (4) 1 Болты размером от /4 дюйма на 1-1/2 дюйма до 2-1/2 дюйма с соответствующими гайками и стопорными шайбами ​​

Создайте соединение, используя 3-дюймовую шайбу и четыре болта, которые будут крепиться муфта вентилятора и генератор вместе. Просверлите четыре отверстия в шайбе, чтобы они совпадали с отверстиями в муфте вентилятора, а затем нарежьте резьбу в отверстиях с помощью 1/4-дюймового метчика. Вкрутите болты в отверстия. Чтобы определить длину болтов, которые вам понадобятся, установите вентилятор на верхнюю часть генератора так, чтобы шкив вентилятора опирался на шкив генератора, а оба вала находились на одной линии. Измерьте длину вдоль двух валов от задней части вентилятора генератора до задней части ступицы муфты вентилятора. Используйте эту длину для болтов. Отверните гайку шкива генератора и снимите шкив и небольшой вентилятор. Наденьте соединение, которое вы сделали из шайбы и четырех болтов, на вал генератора переменного тока так, чтобы болты были направлены в сторону от генератора. Затем снова прикрепите вентилятор генератора и гайку к валу, оставив шкив снятым. Большая гайка будет удерживать соединение на месте. Прикрепите узел муфты вентилятора к болтам, выступающим теперь из генератора, и затяните гайки, установив на место стопорные шайбы.

Узел кронштейна для установки генератора переменного тока

Если у вас есть сварочный аппарат, сделать кронштейн несложно. Я использовал 1-дюймовую квадратную трубу для всех частей кронштейна и 2-футовый кусок 1-дюймовой трубы для вращающегося стержня, который помещается внутри стойки. Если у вас нет сварочного аппарата, не бойтесь. Кронштейн в сборе можно собрать с помощью 1/2-дюймовой оцинкованной трубы и фитингов. Вот список фитингов, которые вам, скорее всего, понадобятся:

• (5) тройники 1/2 дюйма
• (2) Колена 1/2 дюйма
• (2) Ниппели 1/2 дюйма на 12 дюймов
• (2) Ниппели 1/2 дюйма на 6 дюймов
• (2) 1 Ниппели 1/2 дюйма на 1 1/2 дюйма
• (2) Ниппели размером 1/2 дюйма на 2 дюйма
• (3) Ниппели размером 1/2 дюйма на закрытие

A хвостовой плавник должен быть прикреплен к 12-дюймовому ниппелю на задней части кронштейна, чтобы вращать генератор и выровнять его по направлению ветра. Вы можете вырезать плавник высотой около 1 фута и длиной 2 фута из старого жестяного сайдинга или кровли с помощью ножниц по металлу или газового резака — форма прямоугольного треугольника работает лучше всего. Если вы используете гофрированный металл, обязательно обрежьте плавник, чтобы гофры располагались горизонтально. После того, как плавник вырезан, положите его поверх одного из 12-дюймовых ниппелей и просверлите три пилотных отверстия в нижней части хвостового плавника и в боковой части ниппеля. Используйте три шурупа (хорошо подойдут стальные кровельные шурупы), чтобы прикрепить хвост к ниппелю.

Башня ветряного генератора

Я использовал старую телевизионную антенную вышку высотой 20 футов вместе с трубой диаметром 2-1/2 дюйма в качестве верхней части. Вам также потребуется приварить или прикрутить стопор в верхней части мачты, который будет соприкасаться с стопором на кронштейне в сборе. Ограничители позволяют генератору вращаться только на 360 градусов по часовой стрелке или против часовой стрелки, поэтому ваш кабель не скручивается вокруг столба и башни.

Соединение 2-3/8-дюймовой толстой металлической трубы длиной от 10 до 20 футов (или высотой после возведения) образует хорошую башню после ее прикрепления к зданию или другой прочной стационарной конструкции . Убедитесь, что он безопасен, и при необходимости рассмотрите возможность использования растяжек.

После того, как вы скрепите все компоненты генератора вместе и прикрепите их к узлу кронштейна, установите его на неустановленную опору или мачту. Вставьте трубу узла кронштейна генератора в столб или в верхнюю часть мачты. Используйте две стальные шайбы, сложенные вместе, чтобы создать гладкую поверхность, которая будет служить подшипником между генератором и опорой. Присоедините положительный и отрицательный провода к генератору переменного тока и закрепите их на кронштейне и вдоль башни с помощью стяжек, вязальной проволоки или клейкой ленты. (На самом деле он не самодельный, если только на нем нет небольшой проволоки и клейкой ленты, не так ли?) Убедитесь, что провода достаточно провисают, чтобы ветрогенератор мог вращаться на 360 градусов.

Вам, скорее всего, понадобится помощь, чтобы установить башню и генератор в вертикальном положении, так как они будут довольно тяжелыми. Веревки и подставка помогут, если вы поднимаетесь довольно высоко. Если в вашем регионе всегда ветрено, вам нужно будет находиться достаточно высоко над землей, чтобы движущиеся части безопасно находились над головой. Надежно закрепите башню на месте. Ветер может быть обманчиво сильным, поэтому не экономьте на этом этапе окончательной сборки. После того, как вы установили свой ветрогенератор, подключите провода к аккумуляторной батарее с контроллером заряда между ними, чтобы предотвратить недостаточную или чрезмерную зарядку.

Теперь вы будете готовы включать свет, крутить джемы и проигрывать старые диско-движения. Я знаю, вы копили деньги на электрическую горку с семьей и друзьями.

Предупреждение: сборка и использование на свой страх и риск. Мой генератор работает нормально, но ты отвечаешь за свою работу. Удачи и силы!

---

Роберт Д.
