Розетка прицепа схема подключения легкового. Схема подключения розетки прицепа: распиновка на 7 и 13 контактов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить розетку прицепа к легковому автомобилю. Какие бывают типы разъемов для фаркопа. Чем отличается распиновка на 7 и 13 контактов. Как избежать ошибок при самостоятельном подключении.

Содержание

Типы разъемов для подключения прицепа

Для подключения электрики прицепа к легковому автомобилю используются специальные розетки, устанавливаемые на фаркоп. Наиболее распространены два типа разъемов:

7-контактная розетка — стандартный вариант для большинства легковых прицепов
13-контактная розетка — используется на прицепах-дачах и более сложных конструкциях

Выбор типа розетки зависит от электрооборудования прицепа и возможностей автомобиля. Рассмотрим особенности подключения каждого варианта.

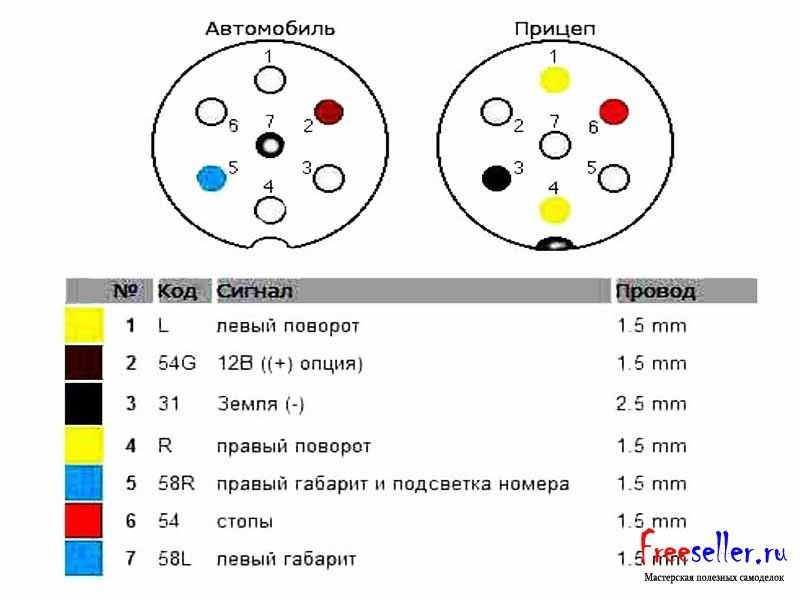

Распиновка 7-контактной розетки прицепа

Стандартная 7-пиновая розетка имеет следующую распиновку контактов:

Левый поворотник (желтый провод)
Задние противотуманные фонари (синий)
Масса (белый)
Правый поворотник (зеленый)
Правый габарит и подсветка номера (коричневый)

Стоп-сигналы (красный)
Левый габарит (черный)

Такая схема позволяет подключить основные световые приборы прицепа — габариты, поворотники, стоп-сигналы и противотуманки.

Особенности 13-контактной розетки

Расширенная 13-пиновая розетка дополнительно включает контакты для:

Фонаря заднего хода
Постоянного питания +12В
Питания при включенном зажигании
Дополнительной массы
Сигнального провода

Это позволяет подключать более сложное оборудование прицепов-дач — холодильники, зарядные устройства, системы стабилизации и др.

Способы подключения розетки прицепа

Существует два основных варианта подключения электрики прицепа к автомобилю:

1. Штатное подключение

Если в автомобиле предусмотрен специальный разъем для фаркопа, достаточно приобрести оригинальный жгут проводов и подключить его согласно инструкции. Это самый простой и надежный способ.

2. Универсальное подключение

При отсутствии штатной подготовки приходится самостоятельно подключаться к проводке автомобиля. Здесь возможны два варианта:

Прямое подключение к проводам задних фонарей — подходит для простых автомобилей без электронных систем управления светом
Подключение через блок согласования — требуется для современных машин с бортовым компьютером и шиной данных

Особенности самостоятельного подключения

При самостоятельном подключении розетки прицепа важно учитывать следующие моменты:

Использовать провода достаточного сечения (не менее 1,5 мм²)
Правильно идентифицировать провода в автомобиле
Надежно соединять провода пайкой или специальными клеммами
Защитить соединения от влаги и механических повреждений
Проверить работу всех световых приборов после подключения

Неправильное подключение может привести к неработоспособности светотехники прицепа или повреждению электрооборудования автомобиля.

Применение блока согласования

Блок согласования (смарт-коннект) необходим при подключении прицепа к современным автомобилям с электронным управлением светотехникой. Он выполняет следующие функции:

Развязывает цепи питания прицепа и автомобиля
Предотвращает появление ошибок бортового компьютера
Обеспечивает корректную работу систем стабилизации прицепа
Позволяет подключать прицепы с нестандартной схемой электрики

Применение блока согласования значительно упрощает подключение и повышает надежность работы электрооборудования прицепа.

Распространенные ошибки при подключении

При самостоятельном подключении розетки прицепа нередко допускаются следующие ошибки:

Неправильная идентификация проводов в автомобиле

Использование ненадежных соединений (скрутки вместо пайки)
Подключение без учета особенностей электроники автомобиля
Применение проводов недостаточного сечения
Отсутствие защиты соединений от влаги

Чтобы избежать проблем, рекомендуется доверить подключение электрики прицепа специалистам или тщательно изучить схему перед самостоятельной работой.

Проверка работоспособности после подключения

После подключения розетки прицепа необходимо выполнить проверку работы всех световых приборов:

Подключить прицеп к розетке
Включить зажигание автомобиля
Проверить работу габаритных огней
Включить поочередно левый и правый поворотники
Нажать на педаль тормоза и проверить стоп-сигналы
Включить задний ход и убедиться в работе фонаря заднего хода (если есть)
Проверить работу противотуманных фонарей

При обнаружении неисправностей необходимо проверить правильность подключения соответствующих контактов розетки.

Схема подключения розетки прицепа легкового автомобиля на 7, 13 и 15 пин

Для эксплуатации легкового прицепа мало установить сцепное устройство (фаркоп) и согласовать допустимые нагрузки, в том числе и по тормозам. Необходимо обеспечить подачу напряжения на световые приборы.

Содержание статьи:

1 Виды разъемов
2 2 способа подключения розетки фаркопа
- 2.1 Штатный способ
- 2.2 Универсальное подключение
3 Распиновка разных розеток
- 3.1 7-пиновая розетка
- 3.2 13 контактов
- 3.3 15-контактная
4 Американские соединительные фишки

При этом не перегрузить штатные цепи и стандартизировать разъёмы, чтобы можно было использовать не только один прицеп, но и любой другой с унифицированной схемой соединений.

Виды разъемов

Достичь полной стандартизации в автомобильной индустрии никому и никогда не удаётся. Машины производятся разными компаниями, странами, а главное – у всех имеется своя техническая школа.

Поэтому можно уверенно говорить лишь о нескольких, наиболее распространённых стандартах, да и то с определёнными исключениями.

Считается, что на автомобиле, как источнике питания, устанавливается блочная многоконтактная розетка, а оборудование прицепа оканчивается кабельной вилкой.

Это общепринятый способ, обеспечивающий максимальную электробезопасность. Различия стандартов состоят в количестве контактов (пинов) разъёмов, их типоразмере, назначении и принятых в стране применения устоявшихся систем питания прицепов.

Прочитай: Как установить камеру заднего вида на автомобиль (схема подключения)

Разъёмы работают в открытой среде, поэтому должны быть защищены от грязи, осадков и коррозии. Тем не менее, их приходится периодически очищать химическими и механическими способами.

2 способа подключения розетки фаркопа

При покупке или временном использовании прицепа надо представлять себе, как подать питание на светотехнику.

Проблем не будет при покупке согласованных буксировочных приспособлений (фаркопов) и прицепа, рассчитанного на работу именно с ним или если ранее на автомобиль уже было установлено устройство самого распространённого стандарта, которому соответствует разъём прицепа.

Штатный способ

Некоторые машины включают буксировочное устройство в качестве опции, которая выбирается в процессе определения конфигурации.

Можно не сомневаться, что стандарт будет соблюдён и прицеп получит нужное питание для своих ламп, а электросхема автомобиля не нарушит свою нормальную работу, получив дополнительную нагрузку.

Это важно, поскольку обычно автомобили оснащаются контрольными устройствами, фиксирующими перегрузы или обрывы в цепях. Даже если их нет, будут перегреваться соединительные провода и выходить из строя реле и предохранители.

Универсальное подключение

Наиболее простой способ состоит в подключении контактов разъёма согласно распиновке к имеющимся световым приборам автомобиля.

Многие это выдерживают благодаря наличию запаса по мощности потребителей, но при возникновении проблем с системой контроля или очевидных перегрузках придётся использовать согласующее устройство.

Это покупной или самодельный блок, который воспринимает появление напряжения на штатных лампах лишь как сигнал. При появлении его формируется силовой ток на потребители прицепа.

Такое релейное усиление не создаст помех бортовому контролирующему компьютеру и позволит ставить лампы достаточной мощности. Но монтаж усложнится, потребуется больше знаний в электротехнике автомобиля.

Распиновка разных розеток

Имеется несколько типовых схем подключения, наиболее распространённых в легковых автомобилях.

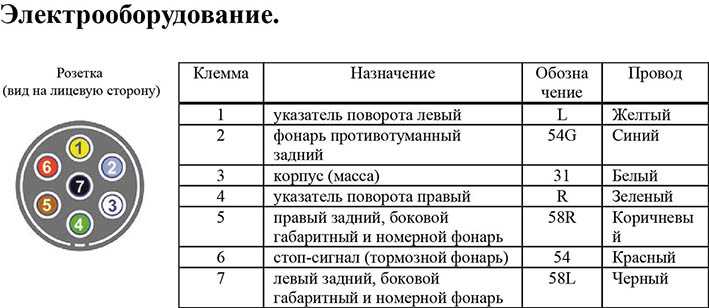

7-пиновая розетка

Скорее всего это будет круглый разъём с семью контактами. На внешней окружности есть ключ для ориентации вилки относительно розетки.

Он, а также асимметричный набор контактов типа штырь и гнездо, исключают неправильное подсоединение кабеля.

Распиновка разъёмов типовая, определена стандартами DIN/ISO:

Питание левых ламп указателей поворота.
Противотуманный свет, питание +12 Вольт или фонарь заднего хода, требует уточнения при монтаже.
Масса автомобиля, -12 Вольт.
Питание правых ламп указателей поворота.
Правые габаритные лампы, сюда же подключается подсветка госномера.
Лампы стоп-сигналов.
Левые габаритные лампы. Иногда сюда подключаются оба габарита и подсветка номера, а 5 пин не используется или на него выведены лампы заднего хода.

Нумерация контактов нанесена на материале ответных частей, также можно определить её по порядку, например, со стороны контактов блочной розетки первый пин расположен сверху, с противоположной стороны от ключа.

Далее идут контакты от 2 до 6 по часовой стрелке, а седьмой расположен в центре.

13 контактов

13-контактная евророзетка используется в основном для питания больших прицепов-кемперов, сюда выводятся дополнительные функции.

Например, постоянный силовой плюс питания, сигнал включённого зажигания, двойная масса, резервные линии. Стандарт имеет жёсткую распиновку по ISO 11446, проблем не возникает.

При самостоятельной разводке следует руководствоваться достаточно объёмной таблицей с указанием цепей, их нагрузок, цвета и сечения подводящих проводов, сверяясь с электросхемой прицепа.

15-контактная

Такие разъёмы используются на коммерческой технике, тоже стандартизованы, включают специфические цепи, такие как контроль состояния тормозной системы, подъёма оси, а также бортовую информационную двухпроводную шину.

Используется совместно с дополнительными разъёмами электронных систем управления тормозами и стабилизации автопоезда.

Американские соединительные фишки

На американских машинах применен свой типовой разъём по SAE с плоскими контактами ножевого типа.

Самостоятельное вмешательство возможно только с использованием конкретных электросхем автомобиля и прицепа, поскольку назначение проводов может отличаться.

Вплоть до совмещения контактов стоп-сигнала и габаритов, использование одних ламп для индикации поворотов и торможения. Однозначны только +12 Вольт и земля, они всегда на 4 и 1 контактах, «плюс» ближе к ключу, а минус напротив по диаметру.

Через 7 контакт передаётся не только ток на лампу заднего хода, но и на устройство разблокировки тормозов при реверсе.

Распиновка розетки прицеп легковой авто

На чтение 4 мин Просмотров 48 Опубликовано 23.07.2019

Содержание

Способы подключения розетки фаркопа
Штатное подключение
Подключение универсальным способом
Распиновка 7 пиновой розетки
Распиновка 13 пиновой розетки
Распиновка 15 контактного разъема
Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
13-пиновая схема подключения разъема прицепа
Статьи экспертов в области авто
Распиновка розетки фаркопа легкового автомобиля
Разъем фаркопа
Варианты подключения розетки
Обозначения контактов
Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов
Схема подключения розетки прицепа легкового автомобиля
Некоторые тонкости
Блок согласования

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

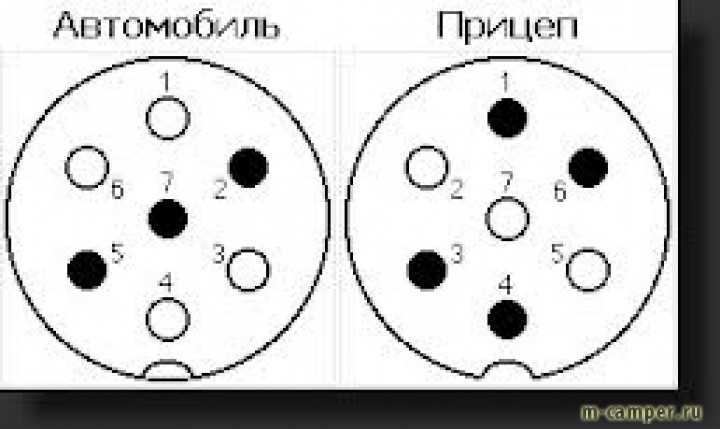

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

Сигнал управления поворотником левого борта.
Подключение ПТФ (в иномарках контакт может быть не задействован).
Масса.
Сигнал управления поворотником правого борта.
Габаритные огни левого борта.
Управление стоп-сигналами.
Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

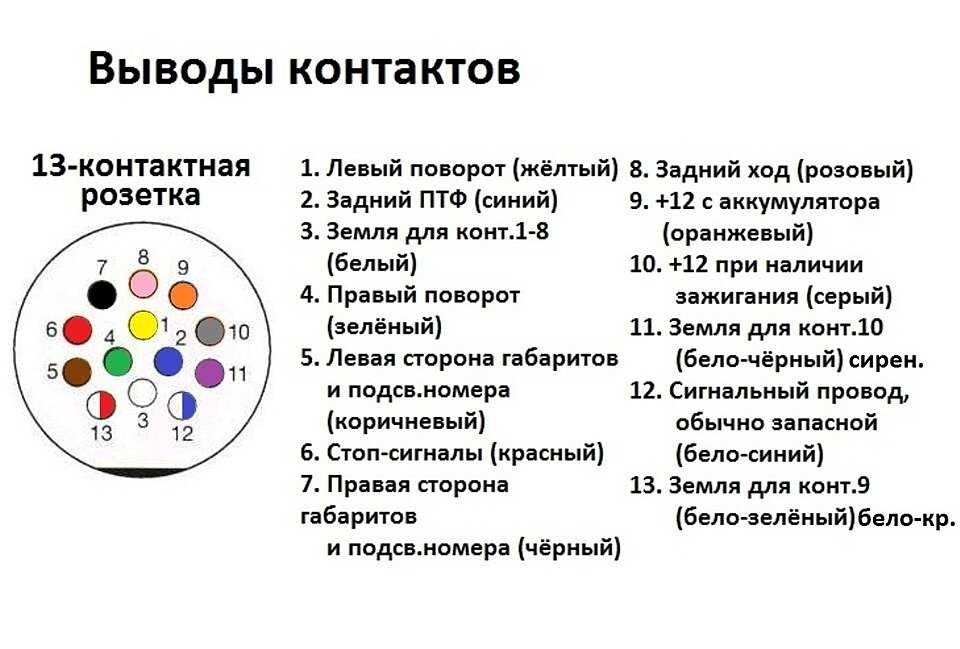

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналами
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 V (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	–	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Читать также: Как подключить газовый баллон через редуктор

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

Подключение габаритных огней.
+12 V.
Поворотные огни правого борта.
Управление стоп-сигналами.
Масса.
Поворотные огни левого борта.
Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

Масса.
Управление габаритными огнями.
Поворотник левого борта и управление стоп-сигналом.
Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

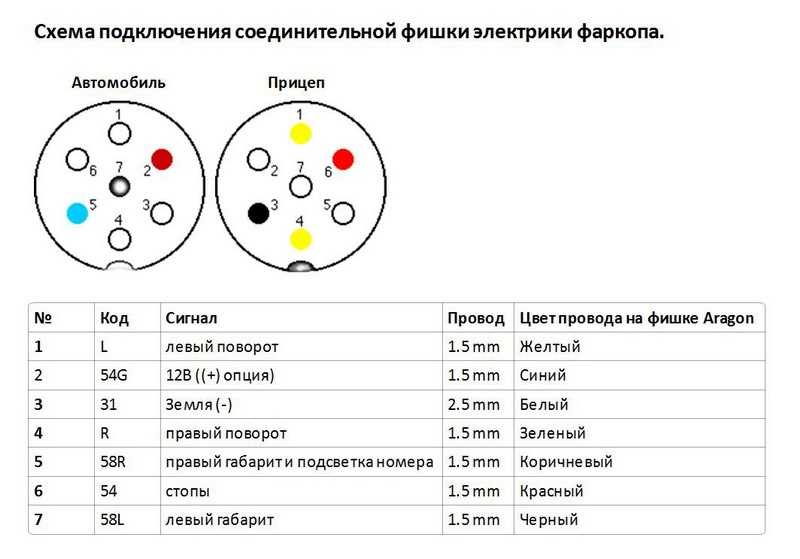

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв. мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Распиновка розетки фаркопа легкового автомобиля

Специальная проводка, подключаемая к электросхеме автомобиля обеспечивает безопасность движения, благодаря ей на прицепе будут работать поворотники и стоп-сигнал.

Не всегда подключение происходит легко; сделать это правильно можно, лишь досконально разобравшись со схемой.

Разъем фаркопа

Благодаря разъему элемент подключается к электропроводке автомобиля. Это может вызывать определенные трудности, так как распиновка разъема не всегда точно совпадает с автомобильной. Потребуется соединить одноименные цепи, и для этого потребуется иметь три схемы:

Разводки цепей автомобиля.
Прицепа.
Разъема.

У вилки и розетки не всегда совпадают контакты. Фаркоп обычно предусматривает специальный подрозетник. Подобрав подходящую розетку, будет достаточно закрепить ее на нужном месте и подключить. Приобрести нужный разъем можно отдельно. Устройства могут иметь 7 (производство европейское, российское) или 13 (выпускается США) контактов. Розетка может не соответствовать вилке. Подключить их возможно, используя переходник.

Варианты подключения розетки

Существует несколько способов подключения данного элемента:

Первый подойдет, если автомобиль оснащен специальным разъемом, на который уже выведены нужные провода. Распиновку такого разъема можно найти в эксплуатационном руководстве автомобиля. Такой способ не требует исправления схемы электрики машины.

Второй способ используется, когда такого разъема нет. Вам придется вмешаться в электрику, подключить нужные узлы самостоятельно.

Если автомобиль не имеет бортового компьютера, процесс не вызовет сложностей: потребуется прямое подключение к уже имеющимся цепям. Для подключения используют один задний фонарь, чаще всего левый. Присоединить цепь нужно к проводам с разъема фонаря.

Назначение проводов прицепа должно совпадать с проводами заднего фонаря. Например, через разъем фаркопа подключают провод подворотника прицепа к поворотнику автомобиля. Рекомендуется не использовать скрутки. Более надежного соединения можно добиться, используя пайку, обжимные клипсы. Облегчить задачу поиска нужной цепи можно, воспользовавшись электросхемой автомобиля. Тестер определяет, правильно ли соединена цепь.

Если автомобиль современный, оснащен сложным бортовым компьютером, такой способ подключения не подойдет. Компьютер будет проводить диагностику устройств, обнаружив повышенное потребление энергии задним фонарем, он воспримет прицеп как неисправность, начнет выдавать ошибку. Избежать этой проблемы можно, установив блок согласования. Это же устройство применяется, если автомобиль имеет мультиплексную шину, передающую сигналы.

Схема подключения фаркопа с блоком согласования мало отличается от приведенной выше модели. В случае использования блока сигнал от автомобиля сначала поступает в устройство, затем через него передается к розетке фаркопа. Компьютер не будет воспринимать появившееся устройство как неисправность. Кроме этого, блок подключают к б/с машины.

Обозначения контактов

Розетки европейского и российского производства имеют 7 контактов, расположенных следующим образом:

Поворотник левой стороны.
Противотуманная фара, можно использовать как розетку +12В.
Масса.
Поворотник правой стороны: используется для подсветки номера, правого габарита.
Стоп-сигналы.
Габарит левой стороны.

Розетки с 13 контактами производятся в США, используются некоторыми европейскими производителями. Обозначения могут быть цветовыми, цифровыми, имеют следующую распиновку розетки фаркопа легкового автомобиля:

1. Поворотник левой стороны (желтого цвета).

2. Противотуманная фара сзади (синего цвета).

3. Масса с 1 по 8 (белого цвета).

4. Поворотник правой стороны (зеленый).

5. Коричневый обозначает габариты.

6. Красный (стоп-сигналы).

7. Черный отвечает за правую сторону габаритных огней, подсветку номерного знака.

8. Розовый – задний ход.

9. Оранжевый – напряжение аккумулятора.

10. Если есть зажигание +12В (обозначается серым цветом).

11. Заземление – цифра 10 или бело-черное пятно.

12. Сине-белый запасной сигнальный привод.

Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп. аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9

Схема подключения розетки прицепа легкового автомобиля

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

1 – левый поворот;
2 – противотуманная фара;
3 – земля;
4 – правый поворот;
5 – правый габарит;
6 – стоп-сигнал;
7 – левый габарит;
8 – задний ход;
9 – ток длительной нагрузки;
10 – силовой;
11 – свободный;
12 – свободный;
13 – земля.

13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

“>

Как подключить разъем прицепа к автомобилю

Если вы хотите подключить свой собственный штекер прицепа к своему автомобилю, то я надеюсь, что в этой статье я смогу показать вам, как это сделать, конечно, вы должны иметь фаркоп, уже установленный на вашем автомобиле.

Прежде всего, давайте правильно подключим проводку к розетке прицепа. Всегда лучше сделать работу правильно с первого раза. На фото ниже вы увидите, что кто-то уже подключил провода разъема прицепа к заднему правому заднему фонарю этого автомобиля. Красная стрелка указывает на провод, идущий от гнезда прицепа. Это гнездо/гнездо прицепа, которое вы устанавливаете на автомобиль. Другая сторона/папа подключается к проводам прицепа.

Синие стрелки указывают на плохие связи этого человека. Вы можете видеть, что концы провода были оборваны, а затем он был просто подключен к клеммам исходных силовых (плюсовых) клемм осветительных приборов. Его как бы просто надевают на штыревую клемму питания фар, а затем на клемму фары надевают гнездовую клемму провода питания. Не очень хорошее соединение, при таком соединении вы обнаружите, что иногда свет прицепа может не работать.

На следующем фото вы увидите, что я снял провода с клемм фонаря, и у меня есть короткое замыкание, чтобы сделать правильное соединение. Смотрите красную стрелку. Я использую паяльник, чтобы сделать соединения с соединениями каждой лампы.

Тебе нужно. Прежде всего, определить, какой провод к какой лампочке должен быть подключен. Чтобы узнать, какой провод является стоп-сигналом, попросите кого-нибудь помочь. Позвольте человеку, который помогает вам, положить ноги на педаль тормоза автомобиля, чтобы загорелись стоп-сигналы. С помощью любого тестера на 12 В (см. фото внизу) вы можете определить, какой провод от прицепа должен быть подключен к проводу стоп-сигнала. Затем этот провод должен быть подключен к стоп-сигналам прицепа. (Схема проводки тестера прицепа , чтобы увидеть подробную информацию о 7-контактной вилке / розетке прицепа)

Эту операцию необходимо проделать с каждым проводом, необходимым для вашего прицепа. Для правого индикатора вашего прицепа вы определяете, какой провод является проводом питания правого индикатора автомобиля, а затем подключаете его к розетке прицепа на автомобиле. Вы должны отметить, к какой клемме вы подключили провод, чтобы выполнить такое же подключение на штекерной вилке прицепа. Эти терминалы обычно пронумерованы от 1 до 7, все зависит от того, в какой стране вы находитесь. Принцип остается прежним. Стоп-сигналы провода автомобиля должны быть подключены через розетку/вилку прицепа к стоп-сигналам прицепа. Это делается для каждого источника света.

На фото ниже показано, как должны выглядеть соединения после их завершения. После соединения проводов паяльником, я изолировал соединения термоусадочной муфтой, она выглядит чистой и изолированной.

Вы можете сделать то же самое с прицепом. Вилка прицепа вставляется в розетку прицепа тестовой коробки, после чего вы можете самостоятельно проверить освещение прицепа или каравана. Что хорошо в этом тестере, так это то, что при возникновении проблемы вы можете оставить питание на тестере, пока вы проверяете всю проводку / индикаторы на обрыв или короткое замыкание, без необходимости подключать его к любому транспортному средству, чтобы получить питание, или вы можете сделать это в любом месте, где припаркован трейлер. Вы даже можете проверить и отремонтировать автомобильные фары таким же образом. Щелкните здесь, чтобы просмотреть дополнительные сведения о тестере.

Не забывайте, что заземляющий провод можно подключить прямо к кузову автомобиля или к заземляющему проводу лампы заднего фонаря. См. Фото ниже.

Нажмите на изображение, чтобы увеличить его.

7-контактный разъем для прицепа: что вам нужно знать

Сегодня мы рассмотрим 7-контактный разъем для прицепа. Мы поговорим о том, что это такое, как оно работает и что оно делает. Мы также расскажем, все ли 7-контактные разъемы для прицепов одинаковы и предназначены ли они для управления тормозами вашего прицепа.

В качестве бонуса мы даже добавим видео о том, как подключить 7-контактный штекер прицепа.

Здесь много всего, так что вперед!

1) Что такое 7-контактная вилка для прицепа?
2) Что делает 7-контактный штекер прицепа?
3) Все ли 7-контактные вилки для прицепов одинаковы?
4) Управляет ли 7-контактный штекер прицепа тормозами?
5) Могу ли я заменить 4-контактную вилку прицепа на 7-контактную?
6) Могу ли я заменить свой 7-контактный штекер?
7) Важные советы по буксировке

Что такое 7-контактная вилка для прицепа?

Когда вы буксируете любой тип прицепа, крайне важно, чтобы ваш прицеп был способен сигнализировать водителям позади вас о ваших намерениях. Таким образом, когда вы собираетесь повернуть или сдать назад или затормозить, ваш прицеп должен указать эти намерения и действия, чтобы другие водители могли их предвидеть. Для этого к прицепу должно быть подано питание.

7-контактная вилка (иногда называемая «7-контактным разъемом прицепа») — это разъем и прочный провод, который обеспечивает необходимое питание и соответствующие функции прицепа, который вы буксируете.

Разъем диаметром 2″ часто используется на тяжелых прицепах, таких как автофургоны, грузовые прицепы, алюминиевые прицепы, прицепы-самосвалы и ландшафтные прицепы, а также автовозы.

Что делает 7-контактная вилка прицепа?

7 контактов на вилке обеспечивают питание/сигнализацию для 7 различных действий/соединений на разъеме прицепа. И да, они включают фонари прицепа.

Давайте посмотрим на провода каждого из 7 контактов одной 7-контактной вилки прицепа RV, в частности, чтобы увидеть, какую функцию обеспечивает каждый провод, ведущий к этим контактам.

В ОБЩЕМ, это схема проводки, которую вы, скорее всего, найдете на 7-контактных разъемах для прицепов:

Красный = левый указатель поворота/стоп
Коричневый = правый указатель поворота/стоп
Зеленый = задние фонари
Синий = электрические тормоза
Желтый = резервный/задний ход или дополнительные фары
Черный = разъем аккумулятора 12 В
Белый = провод заземления

Обратите внимание, что не все 7-контактные разъемы для прицепов и фактически не все разъемы для жилых автофургонов имеют одинаковую цветовую схему. По этой причине важно выполнять проводку в соответствии с функцией, а не цветом. Приподнятая часть вилки, показанная в верхней части вилки на этой фотографии, может помочь вам сориентироваться на штырях.

Важно отметить, что не все 7-контактные вилки имеют одинаковую цветовую схему.

Все ли 7-контактные разъемы прицепа одинаковы?

Ответ на этот важный вопрос: нет .

Во-первых, существуют разные типы 7-контактных вилок для прицепов — не все из них предназначены для жилых автофургонов.

Также важно знать, что не все производители одинаково сочетают цвета своих вилок. Это расстраивает, но это важный факт, о котором следует помнить.

Всегда лучше координировать штепсельные вилки/провода с соответствующими работает с , а не по цвету провода. Использование цветов проводов может оказаться нецелесообразным, так как разные вилки используют разные цвета проводов для разных функций.

Итак, самое важное, что нужно сделать при подключении к новой 7-контактной вилке, — это убедиться, что вы координируете правильный контакт / провод с правильной функцией.

На круглой заглушке имеется выступ. Эта приподнятая часть должна быть в верхней части вилки. Это может помочь в ориентации проводки в зависимости от расположения контактов.

Вы можете использовать верхнюю часть вилки, чтобы ориентироваться в расположении контактов, каждый из которых соответствует определенной функции.

Управляет ли 7-контактный штекер прицепа тормозами?

Нет. 7-контактный штекер прицепа сам по себе не управляет тормозами и не включает их. Он просто обеспечивает связь между тягачом и прицепом. Контроллер тормоза необходим для фактической модуляции/управления тормозами для этой цели.

Вилка, однако, управляет несколькими свет функции, включая стоп-сигналы.

На самом деле, на некоторых 7-контактных вилках сигнал на торможение подается более чем одним проводом.

Например, некоторые разъемы имеют один штырь, который управляет левым указателем поворота И стоп-сигналами, и один контакт, который управляет правым сигналом поворота И стоп-сигналом. Эти разъемы также имеют отдельный проводной контакт для управления только стоп-сигналами.

Таким образом, в то время как 7-контактная вилка прицепа обеспечивает проводку для управления тормозами, для включения/управления тормозами, в тягаче требуется тормозной контроллер.

Можно ли заменить 4-контактный штекер прицепа на 7-контактный?

Можно. Самый простой способ заменить 4-контактную вилку на 7-контактную — это использовать монтажный комплект, который делает переход с 4-контактной на 7-контактную максимально плавным. Что-то вроде этого сделает соответствующие соединения:

Могу ли я заменить свой 7-контактный штекер?

Вы можете! Вилки могут нуждаться в замене из-за повреждения или других условий старения. Это то, что вы можете сделать профессионально, или вы можете сделать это как проект DIY.

Если вы решите сделать это своими руками, есть несколько способов. Наиболее полной будет замена всего жгута проводов, включая сам кабель и вилку:

Или, если сам кабель еще в хорошем состоянии, но нужно заменить только конец вилки, можно получить замену как это:

Или, если это 7-контактный порт на вашем тягаче, который необходимо заменить, вам понадобится это:

наглядное пособие. Это также объяснит, как определить, какие функции соответствуют контактам на вилке.
