Общая характеристика транзистора D304X
D304X — это биполярный NPN транзистор, предназначенный для использования в импульсных источниках питания и других устройствах с высокой частотой переключения. Он относится к семейству мощных высоковольтных транзисторов.
Основные характеристики D304X:
- Структура: NPN
- Максимальное напряжение коллектор-эмиттер: 400 В
- Максимальный ток коллектора: 12 А
- Максимальная рассеиваемая мощность: 80 Вт
- Корпус: TO-3
Этот транзистор обладает высокой скоростью переключения и способен работать на частотах до нескольких сотен кГц. Благодаря этому он хорошо подходит для использования в импульсных преобразователях напряжения.
Область применения транзистора D304X
Основные сферы применения транзистора D304X:
- Импульсные источники питания
- Преобразователи напряжения
- Инверторы
- Усилители мощности
- Драйверы электродвигателей
В импульсных источниках питания D304X часто используется в качестве ключевого элемента, обеспечивающего быстрое переключение. Его высокое пробивное напряжение позволяет работать с сетевым напряжением 220 В.
Использование D304X в импульсных преобразователях
В схемах импульсных преобразователей D304X выполняет роль коммутирующего элемента, периодически подключающего первичную обмотку трансформатора к источнику питания. Высокая скорость переключения позволяет эффективно работать на частотах 50-200 кГц.
Основные параметры транзистора D304X
Рассмотрим более подробно ключевые параметры D304X:
- Максимальное напряжение коллектор-эмиттер UCEmax = 400 В
- Максимальный постоянный ток коллектора IC = 12 А
- Максимальный импульсный ток коллектора ICM = 24 А
- Максимальная рассеиваемая мощность Ptot = 80 Вт
- Коэффициент усиления по току hFE = 10-50
- Граничная частота fT = 4 МГц
- Время рассасывания заряда ts = 3 мкс
Как видно из параметров, D304X способен работать с высокими напряжениями и токами, что делает его подходящим для мощных импульсных применений.
Особенности эксплуатации транзистора D304X
При использовании D304X необходимо учитывать следующие особенности:
- Требуется хороший теплоотвод из-за высокой рассеиваемой мощности
- Рекомендуется использовать снабберные цепи для защиты от перенапряжений
- Необходимо обеспечить надежное управление базой для быстрого переключения
- Желательно применять драйверы для эффективного управления транзистором
Правильное применение этих мер позволит обеспечить надежную и эффективную работу D304X в составе импульсных преобразователей.
Современные аналоги транзистора D304X

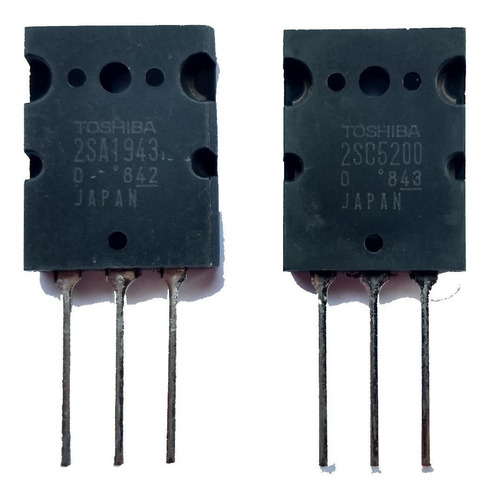

- 2SC5200 — популярный мощный NPN транзистор
- BU508A — высоковольтный транзистор для импульсных источников
- MJE13009 — транзистор для горизонтальной развертки
- 2SC3320 — быстродействующий переключающий транзистор
При выборе аналога важно сравнивать ключевые параметры: максимальное напряжение, ток, мощность рассеивания, быстродействие. Не все параметры могут в точности совпадать, но они должны быть близки к характеристикам D304X.
Сравнение D304X и 2SC5200
Рассмотрим более подробно сравнение D304X и популярного аналога 2SC5200:
| Параметр | D304X | 2SC5200 |
|---|---|---|
| Структура | NPN | NPN |
| Максимальное напряжение К-Э | 400 В | 230 В |
| Максимальный ток коллектора | 12 А | 15 А |
| Мощность рассеивания | 80 Вт | 150 Вт |
| Коэффициент усиления | 10-50 | 20-70 |
| Корпус | TO-3 | TO-3P |
Как видно, 2SC5200 имеет более высокую мощность, но меньшее рабочее напряжение. В целом он может служить заменой D304X во многих применениях.
Выбор оптимального аналога для D304X
При подборе современной замены для D304X следует учитывать следующие факторы:
- Максимальное рабочее напряжение должно быть не ниже 400 В
- Ток коллектора — не менее 12 А
- Мощность рассеивания — от 80 Вт
- Быстродействие — сравнимое или лучше D304X
- Совместимость выводов и корпуса
Оптимальным выбором может быть транзистор с несколько лучшими характеристиками, что обеспечит запас по надежности. При этом важно, чтобы новый транзистор подходил к существующей печатной плате без значительных изменений.
Особенности монтажа и эксплуатации транзистора D304X
При работе с D304X необходимо соблюдать следующие правила:
- Обеспечить надежный теплоотвод, используя качественную теплопроводящую пасту
- Не допускать перегрева выше 150°C в рабочем режиме
- Использовать снабберные RC-цепочки для защиты от перенапряжений
- Применять быстродействующие драйверы для эффективного управления
- Не превышать предельно допустимые значения тока и напряжения
Соблюдение этих рекомендаций позволит обеспечить надежную работу D304X в составе импульсных преобразователей и других устройств.
