Самодельный инвертор 12 в 220 схема. Самодельный инвертор 12В в 220В: схема и особенности изготовления

Как собрать простой инвертор 12В в 220В своими руками. Какие детали потребуются для сборки инвертора. Какие схемы инверторов существуют. На что обратить внимание при сборке самодельного инвертора.

Содержание

Принцип работы инвертора 12В в 220В

Инвертор напряжения преобразует постоянное напряжение 12В от аккумулятора в переменное 220В. Основные элементы схемы инвертора:

  • Генератор прямоугольных импульсов
  • Силовые ключи на транзисторах
  • Повышающий трансформатор
  • Выходной фильтр

Генератор формирует импульсы, которые управляют силовыми ключами. Ключи поочередно коммутируют первичную обмотку трансформатора. На вторичной обмотке формируется переменное напряжение, которое фильтруется и подается на выход.

Простая схема инвертора 12В/220В на 150 Вт

Рассмотрим простую схему инвертора мощностью до 150 Вт:

«`
Генератор Силовые ключи Трансформатор Выпрямитель Фильтр
12В 220В «`

Основные элементы схемы:


  • Генератор на микросхеме NE555
  • Силовые ключи на транзисторах IRF3205
  • Трансформатор от компьютерного блока питания
  • Выпрямительный мост на диодах 1N5408
  • Выходной фильтр на конденсаторах

Эта схема позволяет получить на выходе напряжение 220В частотой 50 Гц и мощностью до 150 Вт.

Выбор компонентов для самодельного инвертора

При сборке инвертора важно правильно подобрать компоненты:

  • Силовые транзисторы должны выдерживать ток не менее 30-40 А
  • Трансформатор рассчитывается исходя из требуемой мощности
  • Диоды выпрямителя выбираются на ток 3-5 А и напряжение 400 В
  • Конденсаторы фильтра — на напряжение не менее 400 В

Для повышения мощности можно использовать несколько параллельно включенных транзисторов.

Особенности намотки трансформатора

Трансформатор — ключевой элемент инвертора. Основные параметры намотки:

  • Сечение провода первичной обмотки — 1.5-2 мм²
  • Число витков первичной обмотки — 20-30
  • Число витков вторичной обмотки — 300-400
  • Сечение провода вторичной обмотки — 0.5-0.8 мм²

Важно обеспечить хорошую изоляцию между обмотками. Для улучшения характеристик рекомендуется использовать ферритовый сердечник.


Схема инвертора на 500 Вт

Для увеличения мощности до 500 Вт можно использовать следующую схему:

«`
Генератор Драйвер Силовые ключи Трансформатор Выпрямитель Фильтр
Стабилизатор
12В 220В «`

Особенности этой схемы:

  • Использование ШИМ-контроллера для управления ключами
  • Применение мощных полевых транзисторов IRFP260N
  • Тороидальный трансформатор с сердечником из феррита
  • Стабилизатор выходного напряжения

Данная схема обеспечивает стабильное выходное напряжение 220В при нагрузке до 500 Вт.

Меры безопасности при сборке инвертора

При самостоятельном изготовлении инвертора необходимо соблюдать следующие меры безопасности:

  • Использовать качественные компоненты с запасом по мощности
  • Обеспечить надежную изоляцию высоковольтных цепей
  • Установить предохранители по входу и выходу
  • Применять радиаторы достаточной площади для охлаждения
  • Не превышать максимальную мощность нагрузки

Помните, что самодельный инвертор может быть опасен при неправильной эксплуатации. Строго соблюдайте технику безопасности при работе с высоким напряжением.


Тестирование и настройка инвертора

После сборки инвертор необходимо настроить и протестировать:

  1. Проверить работу генератора и драйвера без нагрузки
  2. Постепенно увеличивая нагрузку, контролировать выходное напряжение
  3. Измерить частоту выходного напряжения, при необходимости подстроить
  4. Проверить нагрев силовых элементов при максимальной нагрузке
  5. Убедиться в срабатывании защиты от перегрузки и короткого замыкания

Только после успешного прохождения всех тестов инвертор можно считать готовым к эксплуатации.

Применение самодельного инвертора

Самодельный инвертор 12В/220В может использоваться в различных ситуациях:

  • Как источник питания 220В в автомобиле
  • Для электроснабжения на даче или в походе
  • В качестве резервного источника при отключении электричества
  • Для питания маломощных электроинструментов

Однако следует помнить, что самодельный инвертор не может заменить промышленные образцы в ответственных применениях, где требуется высокая надежность и безопасность.


Преобразователь напряжения 12 220 на транзисторах. А нельзя ли без трансформатора

Автомобильный инвертор напряжения порой бывает невероятно полезен, но большинство изделий в магазинах либо грешат качеством, либо по мощности не устраивают, а стоят при этом недёшево. Но ведь схема инвертора состоит из простейших деталей, потому мы предлагаем инструкцию по сборке преобразователя напряжения своими руками.

Корпус для инвертора

Первое, что нужно учесть — потери преобразования электричества, выделяющиеся в виде тепла на ключах схемы. В среднем эта величина составляет 2-5% от номинальной мощности устройства, но показатель этот имеет свойство расти из-за неправильного подбора или старения комплектующих.

Отвод тепла от полупроводниковых элементов имеет ключевое значение: транзисторы очень чувствительны к перегреву и выражается это в быстрой деградации последних и, вероятно, их полному отказу. По этой причине основанием для корпуса должен служить теплоотвод — алюминиевый радиатор.

Из радиаторных профилей хорошо подойдёт обычная «расчёска» шириной 80-120 мм и длиной около 300-400 мм. к плоской части профиля винтами крепятся экраны полевых транзисторов — металлические пятачки на их задней поверхности. Но и с этим не всё просто: электрического контакта между экранами всех транзисторов схемы быть не должно, поэтому радиатор и крепления изолируются слюдяными плёнками и картонными шайбами, при этом по обе стороны диэлектрической прокладки металлсодержащей пастой наносится термоинтерфейс.

Определяем нагрузку и закупаем компоненты

Крайне важно понимать, почему инвертор — это не просто трансформатор напряжения, а также почему существует столь разнообразный перечень подобных устройств. Прежде всего помните, что подключив трансформатор к источнику постоянного тока, вы ничего не получите на выходе: ток в АКБ не меняет полярности, соответственно, явление электромагнитной индукции в трансформаторе отсутствует как таковое.

Первая часть схемы инвертора — входной мультивибратор, имитирующий колебания сети для совершения трансформации. Собирается он обычно на двух биполярных транзисторах, способных раскачать силовые ключи (например, IRFZ44, IRF1010NPBF или мощнее — IRF1404ZPBF), для которых важнейший параметр — предельно допустимый ток. Он может достигать нескольких сотен ампер, но в целом вам достаточно умножить значение тока на вольтаж аккумуляторной батареи, чтобы получить ориентировочное количество ватт выходной мощности без учёта потерь.

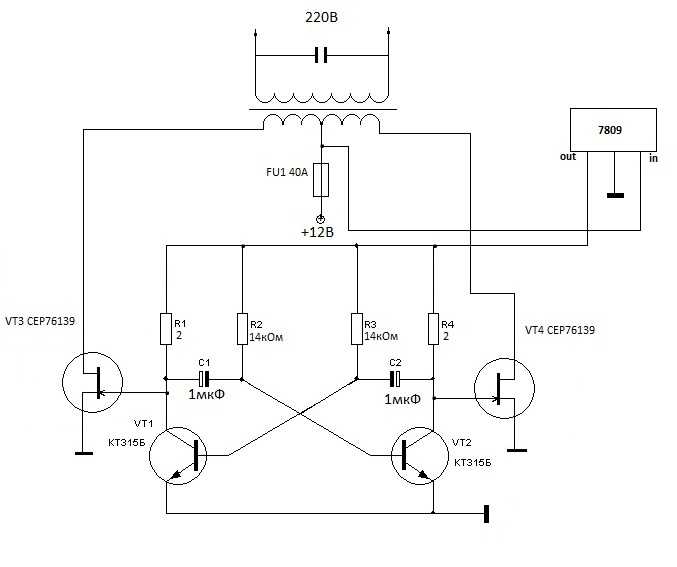

Простой преобразователь на основе мультивибратора и силовых полевых ключей IRFZ44

Частота работы мультивибратора непостоянна, рассчитывать и стабилизировать её — пустая трата времени. Вместо этого ток на выходе трансформатора снова превращается в постоянный с помощью диодного моста. Такой инвертор может быть пригоден для питания чисто активных нагрузок — ламп накаливания или электрических нагревателей , печек.

На основе полученной базы можно собирать и другие схемы, отличающиеся частотой и чистотой выходного сигнала. Подбор компонентов для высоковольтной части схемы сделать проще: токи здесь не такие высокие, в ряде случаев сборку выходного мультивибратора и фильтра можно заменить парой микросхем с соответствующей обвязкой. Конденсаторы для нагрузочной сети следует использовать электролитические, а для цепей с низким уровнем сигнала — слюдяные.

Вариант преобразователя с генератором частоты на микросхемах К561ТМ2 в первичном контуре

Стоит также заметить, что для увеличения итоговой мощности вовсе не обязательно закупать более мощные и стойкие к нагреву компоненты первичного мультивибратора. Задачу можно решить увеличением числа преобразовательных контуров, включенных параллельно, но для каждого из них потребуется собственный трансформатор.

Вариант с пареллельным подключением контуров

Борьба за синусоиду — разбираем типовые схемы

Инверторы напряжения сегодня используются повсеместно как автолюбителями, желающими пользоваться бытовой техникой вдалеке от дома, так и обитателями автономных жилищ, питающихся солнечной энергией . И в целом можно сказать, что от сложности устройства преобразователя напрямую зависит ширина спектра токоприёмников, которые можно к нему подключить.

К сожалению, чистый «синус» присутствует только в магистральной электросети, добиться преобразования постоянного тока в него очень и очень сложно. Но в большинстве случаев этого и не требуется. Чтобы подключать электрические двигатели (от дрели до кофемолки), достаточно пульсирующего тока с частотой от 50 до 100 герц без сглаживания.

ЭСЛ, светодиодные лампы и всевозможные генераторы тока (блоки питания, зарядные устройства)более критичны к выбору частоты, поскольку именно на 50 Гц основана схема их работы. В таких случаях следует включать во вторичный вибратор микросхемы, зовущиеся генератором импульсов. Они могут коммутировать небольшую нагрузку непосредственно, либо исполнять роль «дирижёра» для серии силовых ключей выходной цепи инвертора.

Но даже такой хитрый план не сработает, если вы планируете использовать инвертор для стабильного питания сетей с массой разнородных потребителей, включая асинхронные электрические машины. Здесь чистый «синус» очень важен и реализовать такое под силу лишь преобразователям частоты с цифровым управлением сигналом.

Трансформатор: подберём или сами

Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24-250 В и обратно, остаётся лишь правильно определить выводы.

И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.

Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.

Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.

Монтаж радиоэлементов

Осталось собрать устройство. Поскольку компонентов в схеме не так много, можно размещать их не на печатной плате, а навесным монтажом с креплением к радиатору, то есть к корпусу устройства. К штыревым ножкам подпаиваемся моножильным медным проводом достаточно большого сечения, затем место соединения укрепляется 5-7 витками тонкой трансформаторной проволоки и небольшим количеством припоя ПОС-61. После остывания соединения оно изолируется тонкой термоусадочной трубкой.

Схемы высокой мощности и со сложным вторичным контуром могут потребовать изготовления печатной платы, на краю которой в ряд размещены транзисторы для свободного крепления к теплоотводу. Для изготовления печатки пригоден стеклотекстолит с толщиной фольги не менее 50 мкм, если же покрытие более тонкое — усиливайте цепи низкого напряжения перемычками из медного провода.

Изготовить печатную плату в домашних условиях сегодня просто — программа Sprint-Layout позволяет рисовать обтравочные трафареты для схем любой сложности, в том числе и для двухсторонних плат. Полученное изображение распечатывается лазерным принтером на качественной фотобумаге. Затем трафарет прикладывается к очищенной и обезжиренной меди, проглаживается утюгом, бумага размывается водой. Технология получила название «лазерно-утюжной» (ЛУТ) и описана в сети достаточно подробно.

Вытравливать остатки меди можно хлорным железом, электролитом или даже поваренной солью, способов предостаточно. После вытравливания припекшийся тонер нужно смыть, просверлить монтажные отверстия сверлом в 1 мм и пройтись по всем дорожкам паяльником (под флюсом), чтобы залудить медь контактных площадок и улучшить проводимость каналов.

С полгода назад приобрел себе автомобиль. Не буду описывать все сделанные для его улучшения модернизации, остановлюсь только на одном. Это инвертор 12-220В для питания бытовой электроники от бортовой сети автомобиля.
Конечно, можно было бы приобрести его в магазине за 25-30$, но смущала их мощность. Для питания даже ноутбука тока с 0,5-1 ампера, который выдает большинство автомобильных инверторов, явно маловато.

Выбор принципиальной схемы.
По своей природе я человек ленивый, поэтому решил не «изобретать велосипед», а поискать в интернете похожие конструкции, и приспособить схему одной из них для своей . Время очень поджимало, поэтому в приоритете были простота и отсутствие дорогих запчастей.

На одном из форумов была выбрана простая схема на распространенном ШИМ контроллере TL494. Недостатком этой схемы является получение на выходе прямоугольного напряжения 220 В, но для импульсных схем питания это не критично.

Подбор деталей.
Схема была выбрана потому, что практически все детали можно было взять из компьютерного блока питания. Для меня это было очень критично, потому как до ближайшего специализированного магазина более 150 км.

Из пары неисправных блоков питания на 250 и 350 Вт были выпаяны выходные конденсаторы, резисторы и сама микросхема.
Сложность возникла только с высокочастотными диодами для преобразования напряжения на выходе повышающего трансформатора, но тут меня спасли старые запасы. Характеристики КД2999В меня вполне устроили.

Сборка готового устройства.

Собирать устройство пришлось в течение пары часов после работы, потому как планировалась дальняя поездка.
Так как время было очень ограничено, искать дополнительные материалы и инструменты я просто не стал. Пользовался только тем, что оказалось под рукой. Опять же, из-за скорости не стал использовать приведенные на форумах образцы печатных плат. За 30 минут на листке бумаги была разработана собственная печатная плата, и ее рисунок перенесен на текстолит.
При помощи скальпеля был удален один из фольгированных слоев. На оставшемся слое, по нанесенным линиям были прочерчены глубокие канавки. При помощи изогнутого пинцета, он оказался наиболее удобным, канавки были углублены до не проводящего ток слоя. По местам установки деталей при помощи шила, оно на фото не попало, были сделаны отверстия.

Сборку я начал с установки трансформатора, использовался понижающий одного из блоков, его просто перевернул и вместо понижения напряжения с 400 В до 12 В, он его повышал с 12 В до 268В. Заменой резисторов R3 и конденсатора C1, можно было снизить выходное напряжение до 220 В, но дальнейшие эксперименты показали, что этого делать не стоит.
После трансформатора, в порядке уменьшения размера я установил оставшиеся запчасти.

Полевые транзисторы, было решено ставить на удлиненных вводах, чтобы они легче крепились к радиатору охлаждения.

В итоге получилось вот такое устройство:

Остался только завершающий штрих – крепление радиатора. На плате видно 4 отверстия, хотя самореза только 3, это просто в процессе сборки было решено немного изменить положение радиатора для лучшего внешнего вида. После окончательной сборки получилось вот что:

Испытания.
Специально испытывать устройство, не было времени, оно было просто подключено к аккумулятору от блока бесперебойного питания. На выход была подключена нагрузка в виде лампочки на 30 Вт. После того как она загорелась, устройство было просто заброшено в рюкзак, и я поехал на 2 недели в командировку.
За 2 недели, устройство ни разу не подвело. От него запитывались различные устройства. При замере мультиметром, максимальный полученный ток достигал 2,7 А.

Схема, рассматриваемая в статье, разработана для ознакомительных целей. Это простая схема без ШИМ контроллера, который усложняет ее. При правильной сборке она не нуждается в настройке и заработает сразу. Но простота имеет и минусы: напряжение на выходе не стабилизировано, схема не имеет никаких защит, выходной ток постоянный.

Т.е. этим преобразователем нельзя питать электродвигатели переменного тока и устройства с сетевым трансформатором. Можно подключать паяльник, лампу накаливания и эконом лампу. Но все же использовать такую схему в бытовых целях не стоит.

Донором деталей станет неисправный блок питания компьютера. Разбираем корпус и снимаем плату, открутив 4 винта по углам. Отпаиваем силовой импульсный трансформатор, тороидальный дроссель групповой стабилизации, 2 электролитических конденсатора 330мкФ х 200В (емкость у них в разных моделях БП может отличаться), неполярный конденсатор 1 мкФ. Далее снимаем радиаторы на которых стоят силовые транзисторы, могут понадобиться также прокладки и шайбы из под этих транзисторов.

Кроме этого нужны:

2 резистора номиналом от 270 до 470 Ом и мощностью 2Вт,
2 диода UF5408 или другие ультрафаст (UF) с током не менее 1А и напряжением не менее 400В,
2 стабилитрона на 6. 8В, мощностью не менее 1Вт,
2 N-канальных транзистора IRF840 или IRFP460 или IRFP250 или 18N60 (18А, 600В).

Дроссель намотанный на торе имеет несколько обмоток, нам понадобится только силовая обмотка, которая будет ограничителем тока. Остальные можно отмотать или просто перекусить выводы, чтобы не мешали. Если такой дроссель наматывается с нуля, то следует намотать от 7 до 15 витков проводом 1.2-1.5мм.

Сборка будет производиться навесным монтажом, без печатной платы, для максимальной простоты. Рассмотрим силовой трансформатор.С одной стороны находятся 2 вывода, это будет вторичная обмотка. На другой стороне, где так называемая “коса”, несколько выводов. Мы используем 2 вывода слева, к которым будем соединять силовые выводы транзисторов. Также параллельно этой обмотке соединяем конденсатор 1 мкФ.

Устанавливаем транзисторы на теплоотвод. В зависимости от типа корпуса транзисторов (изолированные стоки или нет) могут понадобиться изолирующие прокладки и шайбы под крепежными винтами. Затем сгибаем выводы стоков и припаиваем к двум крайним выводам трансформатора. Припаиваем стабилитроны и резисторы.

Теперь для проверки работоспособности собранной части схемы надо присоединить лампу накаливания к вторичной обмотке и подать на вход напряжение от аккумулятора. Если все собрано верно, то лампочка загорится, но с неполной яркостью.
Это оттого, что выходное напряжение на вторичной обмотке около 100В, нам же нужно 220В. Поэтому добавляем удвоитель напряжения из 2 электролитических конденсаторов и 2 диодов UF5408. Также ставим параллельно шунтирующие резисторы 330кОм.

Теперь лампочка в 60Вт горит с полной яркостью.
На входе схемы рекомендуется поставить предохранитель на 15-20А.
В заключение отмечу, что схема работает в широком диапазоне питающих напряжений, начиная с 6В.

У многих пользователей ПК есть в наличии старые отработавшие свой срок ИБП. Частая их причина нетрудоспособности — это выход из строя аккумуляторов. Так как замена на новые батареи нерентабельна, а порой просто невозможна из-за отсутствия аналогов, эти устройства попросту валяются без дела или выбрасываются на помойку.

Но можно дать вторую жизнь ИБП, сделав из него очень полезное устройство — инвертор, преобразующий 12 в бортовой сети автомобиля в необходимое для некоторых приборов 220 в. Притом, что заводская версия инвертора обойдется в немалые деньги, а так вы сэкономите деньги, и сделаете из хлама нужную вещь.

Итак, первое, что нужно сделать — это удалить старые, потекшие батареи. Они достаточно просто демонтируются, сняв нижнюю крышку и отключив провода питания. Если остались следы потекшего электролита, чистим корпус от кристаллов окисления.

Такая операция обеспечит устранение дальнейшего вытекания кислоты, а также значительно облегчит вес аппарата.

Изменение схемы подключения

По конструкции бесперебойники отличаются, но принцип действия у них один и тот же — преобразовывать напряжение 12 в в 220 в. То есть в каждой модели присутствует плата с электронным преобразователем напряжения. Он-то нам и нужен. Но есть одно условие, он должен быть рабочим.

Так как приборы, которые будут подключаться к этому устройству имеют стандартную вилку на 220 в, необходимо на боковой или задней панели, установить обычную бытовую розетку для скрытой проводки. К ней-то и припаиваем провода выхода с преобразователя 220 в, которые ранее подходили к специальным трехрожковым вилкам на задней панели ИБП.

В первом и во втором случае, провода припаивают к тем, что шли на батарею ИБП. Очень важно соблюсти полярность подключения. Красный провод — это плюс, а черный — минус.

Как и в сети авто, так и в ИБП эти цвета должны совпадать. Лучше всего, конечно, проверить полярность мультиметром, чтобы наверняка.

Такая схема подключения предусматривает моментальную работу устройства при его подключении. Если вы хотите сделать включение через тумблер или автомат, то просто в проводе, идущем от АКБ автомобиля разрываем «плюс» и присоединяем один провод на вход, а другой на выход автомата, закрепленного на корпусе ИБП. Таким образом разрывается питание инвертора, когда это необходимо.

Тонкости в работе

Следует понимать, что такое устройство не выдаст большую мощность. Как правило. она составляет не более 150 Вт, но этого вполне достаточно для подключения небольшого телевизора, ноутбука и другой слаботочной техники.

Почему не заряжается аккумулятор автомобиля от зарядного устройства

В последнее время рыбаки, дачники, охотники, пчеловоды и любители культурного отдыха на природе используют преобразователи напряжения с 12 на 220В для освещения палаток, вагончиков, дачных домиков или как, источник аварийного освещения на случай внештатного отключения электроэнергии на даче, в доме, гараже, квартире. И по этому, в каждом доме желательно иметь, это очень полезное и нужное в хозяйстве устройство.

Недавно у меня появилась идея самостоятельно разработать и собрать компактный и очень экономичный импульсный инвертор с 12 на 220В, для питания светодиодной лампы на 220В, из минимального количества радиодеталей, способный работать до 14 часов от небольшого 7А/ч 12В аккумулятора и имеющий защиту от полного разряда аккумуляторной батареи. После долгих бессонных ночей мне все таки удалось создать инвертор потребляющий всего 0,5А/ч и способный питать супер яркую светодиодную лампу на 220В.

На этом рисунке изображена схема импульсного однотактного преобразователя напряжения с 12 на 220В. Генератор импульсов собран на широко распространенной микросхеме NE555 или советском аналоге КР1006ВИ1.

Стабилизатор напряжения L7809CV поддерживает постоянное напряжение на микросхеме 9В и тем самым разряд аккумулятора не влияет на рабочую частоту микросхемы. Благодаря тщательно подобранному сопротивлению резисторов R2 и R3 микросхема выдает идеально прямоугольные импульсы, режим работы микросхемы duty 50%, рабочая частота 11,6 кГц. При работе генератора в таком режиме транзистор T2 MJE13009 почти не греется, его достаточно разместить на небольшом радиаторе размером 30х50х10 мм.

Защита от разряда аккумулятора собрана на транзисторе Т1 BD139, подстроечном резисторе Р1, резисторе R1 и реле Rel1 SRD-12VDC-SL-C. Как работает защита? После включения выключателя S1 нажимаем кнопку S2. Через резистор R1 и подстроечный Р1 подается питание на базу транзистора Т1 и реле Rel1, происходит блокировка контактов реле. Подстроечный резистор P1 ограничивает ток протекающий через транзистор Т1. Как только напряжение аккумуляторной батареи снижается до 10В ток на базе транзистора Т1 понижается и транзистор закрывается, контакты реле Rel1 размыкаются, инвертор выключается.

Настройка защиты заключается в правильной установке тока удержания реле. Подключите инвертор к регулируемому блоку питания с установленным напряжением 12В. Понизив напряжение питания до 9,5 — 10В подстроечным резистором Р1 подберите момент срабатывания защиты от разряда аккумулятора.

На этом рисунке изображена печатная плата импульсного преобразователя напряжения с 12 на 220В. Размер платы 52х24 мм. Скачайте плату в формате lay, распечатайте и перенесите на текстолит с помощью . Ничего зеркалить не нужно, все нарисовано как, надо.

А, теперь я расскажу о самой важной и трудоемкой в изготовлении для начинающих радиолюбителей детали, импульсном трансформаторе, который вам, дорогие друзья, придется наматывать самостоятельно. На самом деле ничего сложного в этом деле нет, стоит только начать, а дальше все пойдет, как по маслу.

И, так… Вам понадобится импульсный трансформатор от компьютерного блока питания или от импортного цветного телевизора. Размер каждой половинки «Ш» образного магнитопровода 35х21х11мм, размер собранного магнитопровода 35х42х11мм. Трансформатор вы достали, но прежде чем перемотать, читайте здесь о том от компьютерного блока питания или импортного цветного телевизора.

Для намотки импульсного трансформатора я использую самодельный станок, можно мотать и в ручную но это очень долго. Обмотки мотаем в одну сторону, виток к витку, концы обмоток тщательно зачищаем от лака лезвием строительного ножа.

Каждый слой провода во избежание пробоя изолируем тремя слоями канцелярского скотча. Первой наматываем выходную обмотку содержащую 220 витков медного провода в лаковой изоляции d=0.5mm. Второй наматываем коллекторную обмотку содержащую 50 витков медного провода в лаковой изоляции d=0.5mm. Да, да именно так первая 220 витков, вторая 50 витков. Как, показала практика и многочисленные эксперименты с количеством витков и последовательностью намотки обмоток, это самый оптимальный вариант и соответственно максимальная мощность импульсного преобразователя напряжения.

Да, еще одна важная деталь для однотактного инвертора, которым является это устройство необходимо установить немагнитный зазор между двумя частями ферритового магнитопровода 1.2 мм. Обратите внимание! На этом рисунке изображено два разных магнитопровода, с немагнитным зазором и без.

Почему они такие разные?
Все потому, что слева находится магнитопровод от трансформатора из блока питания импортного цветного телевизора построенного по однотактной схеме, а с права магнитопровод от трансформатора компьютерного блока питания построенного по двухтактной схеме. Поэтому если у вас трансформатор от импортного цветного телевизора с немагнитным зазором 1.2 мм, смело мажьте половинки магнитопровода клеем и собирайте трансформатор.

А, вот с трансформатором от компьютерного блока питания придется повозиться. Надо вырезать из плотного картона два кружочка и приклеить к центральному пальцу ферритового магнитопровода, зазор между половинками должен быть 1.2 мм.

Преобразователь напряжения (инвертор) 12 / 220 50 Гц 500 Вт схема своими руками | РадиоДом


Купить мужские и женские унты с бесплатной доставкой по России

Преобразователь напряжения (инвертор) 12 / 220 50 Гц 500 Вт схема своими руками

Самодельный преобразователь напряжения (инвертор) 12 вольт на 220 вольт может быть полезен автомобилистам, выезжающим на своем автомобиле на природу, рыбалку, дачу. Он позволяет зарядить телефон, в ночное время подключить лампы для освещения, поработать и поиграть на ноутбуке, посмотреть телевизор.
Преобразователь 12 вольт на 220 вольт с максимальной выходной мощностью 500 Вт собран на 2 отечественных микросхемах (К155ЛА3 и К155ТМ2) и 6 транзисторах, и нескольких радиодеталей. Для повышения КПД и предотвращения сильного нагревания, в выходном каскаде устройства использованы очень мощные полевые транзисторы IRLR2905 с минимальным сопротивлением. Возможно замена на IRF2804, но мощность преобразователя немного упадёт
На элементах DD1.1 – DD1.3, C1, R1, по стандартной схеме собран задающий генератор прямоугольных импульсов с примерной частотой 200 герц. С выхода генератора импульсы следуют на делитель частоты, состоящий из элементов DD2.1 – DD2.2. Вследствие этого на выходе делителя (вывод 6 элемента DD2.1) частота следования импульсов снижается до 100 герц, а уже на выходе 8 DD2.2. частота сигнала равна 50 герц.
Прямоугольный сигнал с вывода 8 микросхемы DD1 и с вывода 6 микросхемы DD2 поступает на диоды VD1 и VD2 соответственно. Чтобы полевые транзисторы полностью открывались необходимо увеличить амплитуду сигнала, который поступает с диода VD1 и VD2, для этого используются транзисторы VT1 и VT2. С помощью транзисторов VT3 и VT4 (они выполняют роль драйвера) происходит управление выходными силовыми транзисторами. Если в процессе сборки инвертора не было допущено ошибок, то он начинает работать сразу после включения. Возможно что может потребоваться подбор сопротивления резистора R1, чтобы на выходе было ровно 50 герц.

Преобразователь напряжения (инвертор) 12 / 220 50 Гц 500 Вт схема своими руками





Кремниевые транзисторы VT1, VT3 и VT4 – КТ315 с любой буквой. Транзистор VT2 возможно заменить на КТ361. Стабилизатор DA1 — отечественный аналог КР142ЕН5А. Все резисторы в схеме мощностью 0,25 Вт. Диоды любые КД105, 1N4002. Конденсатор C1 со стабильной емкостью — тип К10-17. В качестве трансформатора ТР1 возможно применить силовой трансформатор от старого советского телевизора. Все обмотки необходимо удалить, оставив только сетевую обмотку. Поверх сетевой обмотки намотать одновременно две обмотки проводом ПЭЛ – 2,2 мм. Полевые силовые транзисторы необходимо обязательно установить на алюминиевый ребристый радиатор общей площадью 750 кв.см.

Рекомендуется первый запуск преобразователя(инвертора) производить через бытовую лампу накаливания 220 вольт и мощностью 100 — 150 ватт, включив последовательно в одну из питающих проводов, этим вы обезопасите от порчи радиодеталей в случае допущенной ошибки.

Работая с повышающими преобразователями или инверторами соблюдайте правила электрической безопасности так как работа производится с опасным для организма напряжением !!! Выходную вторичную обмотку в процессе наладки и сборки обязательно изолировать кембриками из резиновых трубочек во избежание случайного контакта.


Как сделать схему инвертора

Фарва Навази

4698 просмотров

Введение

Существует несколько способов создания инвертора, когда инженеру необходимо преобразовать постоянный ток в переменный. Поэтому мы решили попробовать создать инвертор из 12-вольтовой батареи. Мы можем получить 220 В переменного тока на выходе всего 12 вольт. В результате для схемы может потребоваться большое количество компонентов для повышения напряжения. Нет, схема настолько проста, что требуется всего несколько компонентов. Но как это сделать? Ответ на этот вопрос мы узнаем по мере прохождения схемы. В результате в этом уроке мы увидим, как сделать схему инвертора.

Основной функцией инвертора является преобразование электроэнергии постоянного тока в мощность переменного тока. Коммунальное предприятие может поставлять электроэнергию переменного тока в дома и компании; системы переменного тока или цепи батарей хранят только энергию постоянного тока. Кроме того, практически все бытовые приборы, а также другое электрооборудование могут работать от сети переменного тока.

Получите купон на 50 долларов для заказа печатных плат и печатных плат: от изготовления до сборки, от 1 до 14 слоев, PCBGOGO обладает достаточным опытом, чтобы удовлетворить все ваши потребности. Прототип печатной платы на PCBGOGO прямо сейчас, попробуйте.

50$ Coupon PCBGoGo

Hardware Components

The following components are required to make the Inverter Circuit

S.No Components Value Qty
1 IC CD4047 1
2 MOSFET IRFZ44 2
3 Центр TAVED TRANFRENSER 12-12-012V 9004V.0042 1
4 Potentiometer 100KΩ 1
5 LED 1
6 Capacitors 1000µF, 10nf 1
7 Резисторы 300K, 1K, 220 1, 1, 2
8 Питание. 0085 1

CD4047 PINOUT

для подробного описания расписной работы, функций размерных и спецификаций Загрузите DataShieft of CD4047

ICRENTER. Инвертор на 220 вольт с помощью нескольких компонентов, таких как потенциометр, конденсаторы и резисторы. Контакты 10 и 11 используются для сбора выходных данных. Вы можете получить переменный диапазон выходного импульса на контактах 10 Q и 11 Q’, регулируя значение переменного резистора. N-канальные полевые МОП-транзисторы, стоковые выводы которых подключены к трансформатору, получают этот выходной сигнал. Когда проводные полевые МОП-транзисторы управляются чередующимися прямоугольными импульсами, вторичная обмотка толкается, создавая переменное магнитное поле. Это магнитное поле теперь индуцируется в основной обмотке трансформатора, что приводит к высокому переменному напряжению.

Применение и использование

  • Для любых цепей переменного тока, требующих преобразования низкого напряжения постоянного тока
  • Эта цепь также может использоваться в системах освещения.
  • Вы можете использовать это в различных схемах индикации, работающих от сети переменного тока.

Похожие сообщения:

7 простых инверторных схем для новичков

7 простых инверторных схем для новичков, описанные в следующих параграфах, касаются простых в сборке и максимально экономичных конструкций.

1) Простой инвертор с перекрестной связью

На рисунке выше показана схема нашего инвертора. На этот раз мы использовали более мощный транзистор 2N3055, а резисторов всего два, причем мощность резистора выбрана большей, поэтому выходная мощность схемы будет соответствующей.

Земля увеличена. На приведенном выше рисунке используется резистор мощностью 1 Вт 400 Ом. Если нет 1W, не беда. Наиболее часто используется резистор 1/4 Вт. Просто выберите четыре резистора параллельно, и это около 400 Ом.

На приведенном выше рисунке показаны два компонента, которые нелегко разглядеть. На первом фото трансформатор с головкой вала, на втором силовой транзистор 2N3055.

Мощность используемого здесь трансформатора составляет 10 Вт. Мощность небольшая и вряд ли может управлять какой-либо нагрузкой. После того, как вы это сделаете, вы можете использовать светодиодный свет, чтобы идти. контрольная работа.

Многие друзья хотят знать принцип работы. На самом деле это колебательный контур, который превращает мощность постоянного тока в мощность переменного тока, затем превращает его в 220 В через повышающий трансформатор, а затем подключает электрическое устройство к выходной клемме, но инвертор, выполненный этими компонентами.

Форма выходного сигнала не должна иметь стандарта сетки, но достаточно управлять лампочкой.

Это литий-ионный аккумулятор 12 В, выходная мощность может достигать 65 Вт, если у вас дома есть солнечные панели или источник питания большей мощности, вы можете использовать его напрямую, но обратите внимание, что напряжение должно быть 12 В, вы можно подключить схему после нахождения этих компонентов.

Фактическое подключение инвертора

На рисунке выше показана фактическая схема подключения. Вы можете видеть, что резистор состоит из четырех резисторов 1/4 Вт, соединенных параллельно.

Однако из-за малой мощности этого трансформатора эти четыре компонента также используются параллельно. Электрическое подключение может быть выполнено после окончательной проверки, но следует отметить, что выходное напряжение превышает напряжение, безопасное для человека, и во время работы следует принимать меры безопасности.

Возможность проверки схемы

Здесь производитель демонстрирует проверку с помощью мультиметра, поскольку нет подходящего электроприбора, а мощность трансформатора мала, а мощный электроприбор невозможно привести в действие.

Поэтому для проверки выходного напряжения вместо электроприбора используется мультиметр. Включите мультиметр на соответствующую передачу, выполните всю работу, включите питание и наблюдайте за показаниями мультиметра.

После включения питания вы можете услышать звук колебания сигнала. В это время дисплей напряжения можно прочитать на мультиметре. Это 211В, и оно очень стабильное.

2) Еще одна простая конструкция инвертора

Тем не менее, он действительно способен предложить ряд бесценных решений. Работая от аккумулятора вашего автомобиля, он может потреблять 60 Вт для работы таких устройств, как FM-радио, электрическая бритва, компактные люминесцентные лампы, 25-ваттный паяльник, 40-ваттная лампа накаливания, записывающие устройства или переносной фонограф. Важнейшими его компонентами являются накальный трансформатор и пара мощных германиевых транзисторов общего назначения.

Вы также можете заменить их на 2N3055 и работать, просто изменив полярность батареи

Несмотря на то, что это инвертор с насыщающимся сердечником, никакая независимая обмотка обратной связи не используется.

Вместо этого обратная связь создается перекрестными шарнирами наподобие мультивибратора. При 100-процентной нагрузке КПД составляет около 75 %, а выходное напряжение составляет примерно 106 В.

Для выхода 220 В просто замените трансформатор на трансформатор 220 В

«Умеренная» система фильтрации пи-сечения сглаживает пики формы выходного сигнала, в результате чего на выходе предлагается трапециевидная волна, а не прямоугольная.

Благодаря этому устройство лучше подходит для работы с радиоприемниками, рекордерами и другими электронными устройствами. В этой форме схемы эффективность, частота, выходное напряжение и пусковая мощность в значительной степени зависят друг от друга.

Следовательно, определенное тестирование с сопротивлением смещения может подтвердить вознаграждение.

Однако есть вероятность, что потребуется заменить только один компонент, например R1. Насколько это возможно, системы смещения для двух транзисторов должны быть примерно эквивалентны.

В противном случае может возникнуть несимметричная форма сигнала, несбалансированное рассеяние транзистора, а также другие неисправности.

На следующем рисунке показана простая инверторная схема для новичков, которую можно легко собрать дома и использовать с любым небольшим свинцово-кислотным аккумулятором, например, с аккумулятором 12 В 7 А·ч

Все резисторы имеют проволочную обмотку мощностью 10 Вт, а транзисторы должны быть установлены на больших радиаторах. , который может быстро построить любой новичок в этой области.

Ссылаясь на приведенную ниже схему, мы видим, что схема инвертора использует всего 4 транзистора, трансформатор и батарею для реализации полной выходной мощности 100 Вт от небольшой батареи 12 В 10 Ач.

Схема работает в двухтактном режиме, где Q1 и Q2 образуют базовый нестабильный мультивибратор для создания базовой частоты 50 Гц.

Q1 и Q2 могут быть любыми PNP-транзисторами общего назначения, такими как TIP127 или даже 2N2907.

Два транзистора проводят попеременно и, следовательно, создают положительные сигналы на своих коллекторах, которые подаются на последующие силовые транзисторы, состоящие из устройств 2N3055.

Q1 и Q2 способны создавать сильный переменный ток смещения для транзисторов 2N3055, которые реагируют на эту переменную проводимость и начинают колебаться с той же частотой, что, в свою очередь, вызывает сильный ток от батареи, который толкает и тянет соответствующий трансформатор обмотка.

Эта переменная индукция сильного тока в первичной обмотке трансформатора генерирует эквивалентное напряжение 220 или 120 В переменного тока на вторичной стороне обмотки трансформатора.

Резисторы R3 и R4 можно еще уменьшить для получения более высокой мощности предложенной простой схемы инвертора с использованием 4 транзисторов

4) Схема инвертора 12 В на 220 В для новичков

Вот простая схема инвертора 12 В на 220 В, которую может собрать любой любитель и пользоваться без проблем и практически в тот же день. Возможно, хотя современные электрические устройства, как правило, все чаще имеют автономный источник питания, в частности портативные устройства, которые человек берет с собой в поход или на отдых в летний сезон, все же иногда требуется источник питания 230 В переменного тока — и пока мы относительно этого, почему бы не с частотой рядом с сетью?

При условии, что мощность, необходимая для этого типа источника питания, по-прежнему достаточно снижена — в этой статье мы выбрали 30 ВА — очень легко построить инвертор из простых и недорогих деталей, у большого количества любителей электроники в настоящее время может быть даже 12 В. на инвертор 220В.
Цепь инвертора 12 В на 220 В

Несмотря на то, что вы можете разработать более мощную схему, сложность управления очень большими токами в низковольтной части приводит к тому, что цепи могут быть неподходящими для этой летней ситуации.

Мы должны помнить, например, что для скупого 1 ампера при 230 В переменного тока первичная секция батареи должна иметь дело с более чем 20 ADC!. Принципиальная схема схемы инвертора 12 В в 220 В в нашем предприятии несложно пройти.

Классическая микросхема таймера 555, известная как IC1, представляет собой нестабильный мультивибратор с частотой, близкой к 100 Гц, которую можно точно изменить с помощью потенциометра P1.

Учитывая, что отношение меток/промежутков (коэффициент заполнения) выхода 555 может значительно отличаться от 1:1 (50%), он используется для управления триггером D-типа, генерируемым с использованием CMOS-типа. 4013 ИК.

Это создает превосходные прямоугольные сигналы (т. е. в противофазе) на выходах Q и Q, которые хорошо подходят для работы выходных мощных транзисторов.

Поскольку выходной ток инвертора от 12 В до 220 В, получаемый от КМОП 4013, довольно мал, для достижения заданного выходного тока используются силовые транзисторы Дарлингтона.

Мы выбрали MJ3001 от вашей ныне несуществующей Motorola (само собой разумеется, только как производителя полупроводников!), Которые могут быть недорогими и легко доступными, но, тем не менее, можно применить любой аналогичный Дарлингтон по мощности.

Они толкают трансформатор 230 В на 2 × 9 В с центральным отводом, используемый «назад» для создания выходного напряжения 230 В.

Наличие напряжения 230 В переменного тока на самом деле отображается неоновым светом, хотя VDR (резистор, зависящий от напряжения) типа S10K250 или S07K250 обрезает выбросы и выбросы, которые могут возникнуть в точках перехода транзистора.

Выходной сигнал, генерируемый этой конкретной схемой, имеет форму прямоугольной волны; просто грубо, в основном потому, что он в какой-то степени деформируется при входе в трансформатор.

К счастью, он действительно идеально подходит практически для всех электрических устройств, которые он эффективно доставляет, будь то лампочки, маленькие моторы или продукты питания для электроники.

ПЕРЕЧЕНЬ КОМПОНЕНТОВ
Резисторы
R1 = 18k?
R2 = 3K3
R3 = 1K
R4, R5 = 1K? 5
R6 = VDR S10K250 (OR S07K250)
P1 = 100 K потенциометр

C1 = 330NF
C2 = 1000 = 1601024024024024024024. MJ3001
IC1 = 555
IC2 = 4013
Разное
LA1 = неоновая лампа 230 В
F1 = предохранитель, 5 А
TR1 = сетевой трансформатор, 2×9 В 40 ВА (см. текст)
4 контакта для пайки

автомобильный аккумулятор, т.е. от 12 В фактически дан трансформатор, имеющий первичку на 9 В.

Однако при 100 % мощности необходимо поддерживать снижение напряжения примерно на 3 В между коллектором и эмиттером силовых транзисторов. Это довольно большое напряжение насыщения на самом деле является недостатком, популярным среди большинства устройств в конфигурации Дарлингтона, которые обычно включают в себя два транзистора в одном корпусе.

Мы рекомендуем дизайн и стиль печатной платы, чтобы упростить сборку этого конкретного задания; поскольку видно наложение деталей, печатная плата просто удерживает маломощные детали с низким напряжением.

Транзисторы Дарлингтона следует устанавливать на оребренный радиатор из легкого анодированного алюминия с использованием обычных дополнительных изоляционных материалов в виде слюдяных шайб и шайб с буртиками, поскольку их коллекторы, как правило, прикреплены к металлическим корпусам и могут другой случай быть короткозамкнутым.

Выходная мощность 30 ВА означает потребление тока порядка 3 А через батарею 12 В на «первичной стороне». Поэтому кабели, соединяющие коллекторы MJ3001 [1] T1 и T2 с первичной обмоткой трансформатора, эмиттеры T1 и T2 с отрицательным портом батареи, а также положительный порт батареи с первичной обмоткой трансформатора, должны иметь минимальное поперечное сечение. площадью сечения 2 мм2 для уменьшения падения напряжения.

Трансформатор может быть любым 230 В на 2 × 9V-образный, с железным сердечником E/I или тороидальным, мощностью около 40 ВА.

Эффективно построенная на плате, показанной в этой статье, схема должна выполнять свою работу немедленно, единственной регулировкой является установка выходной частоты на 50 Гц с помощью P1.

Вы должны помнить, что стабильность частоты 555 несколько уступает современным требованиям, а это означает, что вы никогда не должны полагаться на него для эффективного управления вашей радиосигнализацией, но это, безусловно, очень полезный или, без сомнения, привлекательный инструмент. в отпуске в любом случае?

Также обратите внимание на тот неоспоримый факт, что выходное напряжение этого инвертора так же опасно, как и сетевое напряжение через электрические розетки в вашем доме.

Поэтому вы также должны соблюдать основные правила техники безопасности! Кроме того, задача должна быть заключена в прочный АБС-пластик или отлит под давлением, чтобы никакие элементы не могли столкнуться во время процедуры.

Схема действительно не должна быть слишком сложной для адаптации к другим напряжениям или частотам сети, например, 110 В, 115 В или 127 В, 60 Гц.

Напряжение переменного тока требует трансформатора, использующего разное первичное напряжение (которое в этой статье приводит к вторичному), а также частоту, некоторую адаптацию P1 и, возможно, минимальную регулировку значений временных элементов R1 и C1 на 555.

5) 12 В пост. тока-T0-117 В перем. тока при частоте 60 Гц ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ

Частота выходного сигнала на выводе 3 IC1, генератора 555, определяется конденсатором CS и потенциометром R12. Перед подачей на базу мощных транзисторов Q1 и Q2 через диоды D1 и D2 форма выходного сигнала дифференцируется с помощью C3 и C4. Поскольку триггер, созданный транзисторами Q3 и Q4, делит частоту на два, сигнал от IC1 изменяется до 120 Гц.

Когда Q3 включен, R1 соединяет базу Q1 со стабилизированным источником питания 12 В. Таким образом, Q4 включается, когда переключается триггер, а база Q2 подключается к источнику питания 12 В через резистор R2.

Q1 и Q2 поочередно проводят через соответствующие секции на вторичную обмотку трансформатора благодаря базовому току 100 мА. Конденсаторы C1 и C2 фильтруют входы базы Q1 и Q2 соответственно, чтобы предотвратить переходные процессы переключения, возникающие при быстром переключении Q3 и Q4.

Схема инвертора питается либо от 12-вольтовой автомобильной батареи, либо от аккумуляторной батареи. IC2, регулятор 7812, управляет электричеством. Светодиод 1 можно использовать для контроля подачи питания в цепь, подключив его к входу 12 В.

Неоновая контрольная лампа LMP1 показывает наличие выходной мощности.

6) Другая конструкция с перекрестной связью

Подойдет любой трансформатор на 6,3 или 12,6 В. Подключите вход постоянного тока 12 В к центральному отводу трансформатора и паре транзисторных эмиттеров 2N3055, при этом положительный вывод идет к центральному отводу трансформатора, а отрицательный — к двум транзисторным эмиттерам.

Если вам нужен постоянный ток, на выходе можно использовать любой мостовой выпрямитель и фильтр.

Простейшая схема SCR-инвертора

На рисунке ниже показана схема SCR-инвертора, работающего от 12-вольтовой батареи и способного выдавать 115 В, 60 Гц переменного тока мощностью 100 Вт в постоянном режиме и до 150 Вт в периодическом режиме. SCR используются в инверторах для обеспечения высокой эффективности.

В этой схеме используется пара двухтактных тиристоров 2N3650, каждый из которых активируется релаксационным генератором (Q2 и Q3) с 2N493 однопереходного транзистора (Q2) и сопутствующие ему частотно-определяющие соединения (R4-R5-C1 и R6-C2).

2N3650 — это быстродействующие тиристоры, идеально подходящие для применения в инверторах. Верхний UJT (Q2) имеет частоту 120 Гц, а нижний (Q3) имеет частоту 60 Гц.

Реостаты R4 и R6 не нуждаются в повторной регулировке после того, как они были отрегулированы на эти частоты, поэтому вполне можно поставить шлицевые валы для коррекции отверткой. В схемы такого рода можно было бы включить какой-нибудь метод автоматического отключения тиристоров в нужный момент.

Обычно после включения они продолжают проводить ток, и схема не производит никакого переменного тока на выходе. Тиристоры поочередно подают импульсы на трансформатор T1 после того, как это автоматическое отключение завершено.

Конденсатор C4 и катушка индуктивности L1 обеспечивают необходимую коммутацию. При включении одного тиристора С4 кратковременно подает отрицательное напряжение на анод противоположного тиристора, отключая его. В принципе конструкция инвертора проста.

T1 — инверторный трансформатор, который может быть любым стандартным трансформатором с центральным отводом. Поскольку такой сильноточный трансформатор может быть трудно найти на рынке, намотка базового трансформатора должна быть как рентабельной, так и экономящей время.

Дроссель в сборе

Замкнутая обмотка 196 витков эмалированного провода № 16 в 14 слоях по 14 витков на слой дает приличную катушку индуктивности.

На приведенном ниже рисунке показаны особенности катушки диаметром 1 % для этой катушки; бобина может быть изготовлена ​​из дерева, а затем пропитана защитным лаком, или она может быть изготовлена ​​​​из другого диэлектрического материала, если он выбран.

UJT следует устанавливать в прохладном месте инверторного блока, а SCR должны иметь теплоотвод.

7) Простой, но мощный

Это простая, но мощная схема инвертора мощностью 100 Вт, которую можно использовать со свинцово-кислотной батареей 12 В.

Этот инвертор предлагает мобильный 220 В переменного тока. источник питания, подходящий для питания небольшого бытового оборудования, такого как фонари, паяльники или электрические инструменты, будь то в автомобиле, яхте, кемпере или автодоме.

Шесть транзисторов, сетевой трансформатор, несколько конденсаторов и резисторов — это все, что требуется для схемы. Нестабильный мультивибратор (AMV) с использованием транзисторов T1 и T2 генерирует прямоугольную волну с частотой около 50 Гц. Выходные каскады также работают в двухтактном режиме, поскольку Т1 и Т2 работают попеременно.

При работе транзистора Т1 через Т3 проходит ток, который активирует Т5, что позволяет соединить половину вторичной обмотки сетевого трансформатора Тр1 с 12-вольтовой батареей.

Если транзистор T2 переключается, другая половина сетевого трансформатора включается через батарею.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
