Схема выключателя: Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео)

Содержание

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света. Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.


Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.


Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.


Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками


Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

  1. Одноклавишные;
  2. Двухклавишные;
  3. Трехклавишные;
  4. Сенсорные;
  5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

одно и двух клавишныеФото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

сенсорныйФото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

дистанционныйФото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

  1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
  2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.
подключение одноклавишникаФото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

подключение двухклавишной модели к люстреФото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

  1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
  2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
  3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
  4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
  5. Нулевой провод выключателя соединяется с нулями ламп и сети;
  6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

  1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
  2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

схема подключения для проходного выключателяФото — схема подключения для проходного выключателя
  1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
  2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
  3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
  4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.
принцип работы проходной моделиФото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Схемы Подключения Розеток И Выключателей Своими Руками

К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода.


Отечественные модели имеют округлую форму, два или три гнезда, рассчитаны на напряжение или В. Элементы электрической сети нуждаются в правильной установке.

Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.
Электропроводка в квартире. Проводка в квартире своими руками. Схемы.

Подготовительные работы Планировка — важное дело перед непосредственным монтажом электропроводки и установкой розеток.

Поэтому для штробления можно использовать только болгарку или штроборез.

Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. Их общая мощность около 3.

Кроме того, запрещена установка выключателей в чердачных помещениях. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Электропроводка как разделить на группы. Электропроводка своими руками

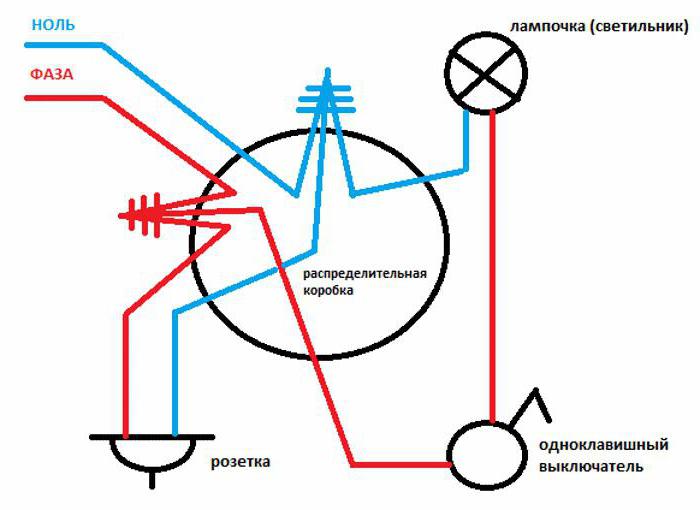

Схема выключателя и розетки питания через одну распределительную коробку.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. В доме или квартире ставятся обычно одинарные или двойные розетки под скрытую электропроводку под двуштекерную штепсельную вилку.


Схема подсоединения розетки к электросистеме Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.

Кроме этого, устройства могут обладать и другими дополнениями. Коммутационный аппарат должен работать только на разрыв фазы.

Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Работаем с арматурой Замена подгоревшей В таком случае оптимальный вариант — установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Но последние пользуются не такой популярностью, как первые два варианта.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза.

В старых их всего два — фаза и ноль.
Разводка электропроводки под розетки

Рекомендуем: Как починить провод электрический

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.


Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Вывод Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.


Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Эти стандарты предполагают соблюдение основных нормативов при выборе, монтаже и эксплуатации приборов. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии.

Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Проводка протягивается под панелями в толще перегородки. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.

Делать нужно именно в такой последовательности. Розетка прикрепляется в месте, где выходит силовой кабель. Прежде всего, это количество розеток и выключателей, и место их расположения.
Установка и подключение розеток своими руками

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Смотрите также: Правила прокладки кабеля в земле снип

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.
Как подключить розетки. Схема подключения трёх и более розеток.

Схема Подключения Выключателя В Коробке

На лампочку приходит нулевой провод. Три варианта монтажа одноклавишных выключателей Рассмотрим три схемы подключения выключателей, которые похожи конструкцией имеют одну клавишу , но отличаются типом монтажа.


Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Если проводов используется только два в домах старой постройки нет зазмления , все точно также, только соединений два: фаза и нейтраль.

Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы. Два наиболее распространенных типа современных выключателей — одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.
Подключение выключателей и розеток в распределительной коробке

Эти соединители необходимы, если приходится соединять медь и алюминий, которые просто так не стыкуются из-за активных электрохимических процессов, которые между ними происходят.

Видео: подключение одноклавишного выключателя и розетки Как подключить одноклавишный переключатель на две лампочки Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения. Сварка происходит за доли секунды.

Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Отключите вводной автомат на квартиру.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

Сборка распределительной коробки.

Пошаговая инструкция подключения одноклавишного выключателя

Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия. Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю.


Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой — синий. Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство.

Это может быть чайник или, к примеру, пылесос.

Особенно они актуальны для люстр с несколькими лампами.

Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Вставляя проводник только одножильный , лепесток отгибается, зажимая провод.

Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Схема подключения выключателя в распределительной коробке Подключить провод непосредственно к светильнику или выключателю достаточно просто — это не требует объяснения. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Как подключить одноклавишный выключатель? Как установить в подрозетник?

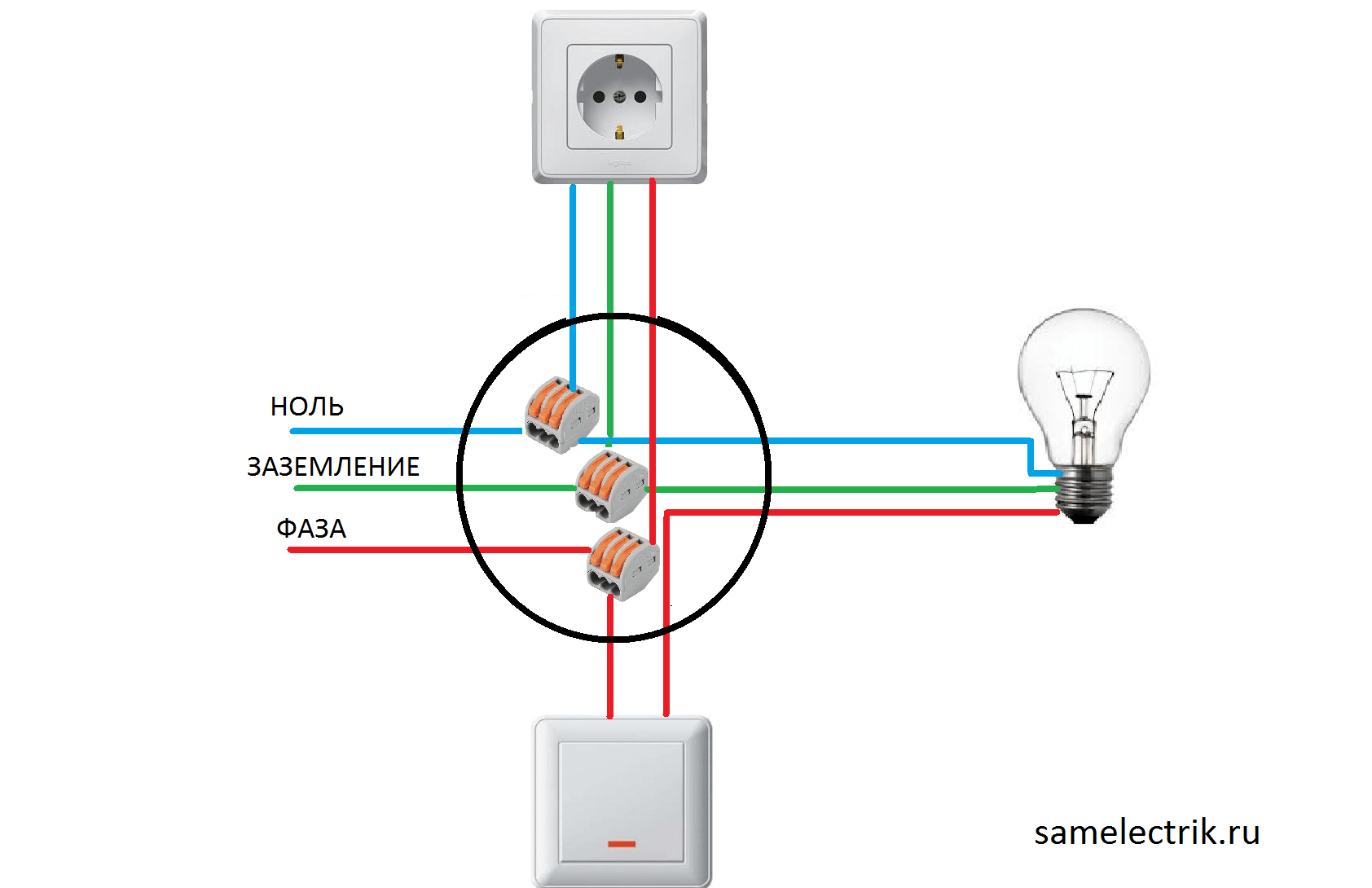

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.


Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов


Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Схема подключения выключателя в распределительной коробке

Кабель питания, относящийся к розетке, пройдет через накладной выключатель, чтобы не делать петлю и не увеличивать площадь монтажа Выбранная модель выключателя — Schneider Electric — имеет пластиковый корпус и степень защиты ip

Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату.

Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель. Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток. Рассмотрим схему подключения выключателя.

Читайте дополнительно: Прокладка кабелей связи в земле

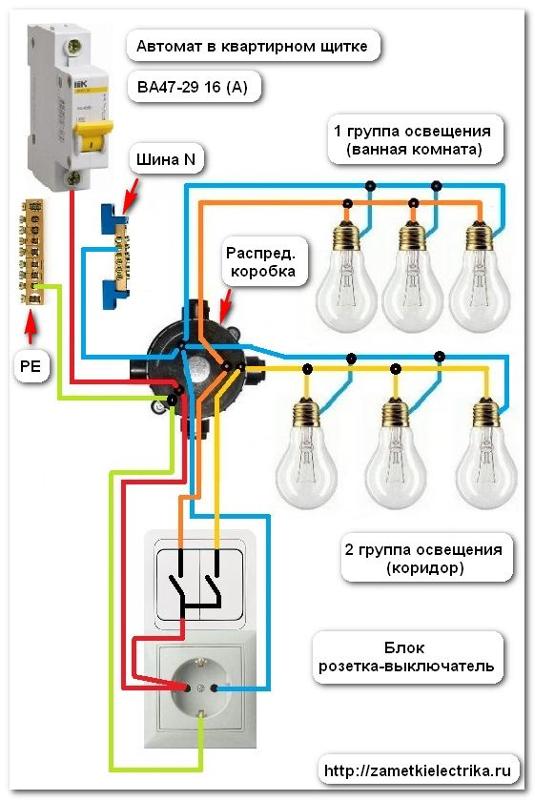

После остывания место соединения изолируется. Схема подключения двухклавишного выключателя В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Дополнительные материалы по теме: Схема выключателя. Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света.

Всего в коробке получится 5 скруток: Ноль питающей сети с нулевыми жилами розетки и светильника. К патрону подводятся два провода и крепятся винтами к соответствующим контактам После этого подсоединяется выключатель. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку. Назначение выключателя. То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током.

Две жилы соединяются с магистральной линией, пришедшей от щитка. Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов. В правильно собранной схеме на коммутационное устройство подается фаза.

Подключение люстры-с заземлением В схеме рис. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Соединение проводов в коробке для одноклавишного выкл

Как установить выключатель - Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

  • выключатель;
  • нож;
  • индикатор напряжения;
  • плоская и крестовая отвёртки.

2. Отключите электричество

Установка выключателя: отключите электричествоКрасный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

  • Выкрутите отвёрткой винты на декоративной панели.
  • Аккуратно подденьте крышку и снимите её.
  • Ослабьте винты крепёжных распорок и извлеките механизм из стены.
  • Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

  • Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
  • Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
  • Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
  • Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Установка выключателя

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Установка одноклавишного выключателяСхема подключения одноклавишного выключателя
  • Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
  • Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

Установка двухклавишного выключателя Установка трёхклавишного выключателя
  • Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
  • Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
  • Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Установка проходного выключателяСхема подключения проходного выключателя
  • Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
  • Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
  • Затяните все прижимные винты отвёрткой для надёжной фиксации.
  • Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

  • Сложите провода гармошкой и поместите выключатель в монтажную коробку.
  • Выровняйте механизм и закрепите его, затянув распорные винты.
  • Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
  • Защёлкните декоративную крышку, вставив её на положенное место.
  • Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две “управляющие” линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.


Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя – внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.


И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей


Также рекомендуем посетить:

Istio / Circuit Breaking

В этой задаче показано, как настроить прерывание цепи для соединений, запросов, и обнаружение выбросов.

Прерывание цепи - важный шаблон для создания отказоустойчивого микросервиса. Приложения. Прерывание цепи позволяет вам писать приложения, которые ограничивают влияние сбоев, всплесков задержки и других нежелательных эффектов сетевых особенностей.

В этой задаче вы настроите правила разрыва цепи, а затем протестируете конфигурация путем преднамеренного отключения автоматического выключателя.

Приложение httpbin служит серверной службой для этой задачи.

Создайте клиента для отправки трафика на службу httpbin . Клиент простой клиент нагрузочного тестирования под названием fortio. Fortio позволяет контролировать количество подключений, параллелизм и задержки исходящих HTTP-вызовов. Вы будете использовать этот клиент для «отключения» выключателя. политики, которые вы установили в DestinationRule .

Вы видите, что запрос выполнен! А теперь пора что-нибудь сломать.

В настройках DestinationRule вы указали maxConnections: 1 и http1MaxPendingRequests: 1 . Эти правила указывают, что если вы превысите одно соединение и запрос одновременно, вы должны увидеть некоторые сбои, когда istio-proxy открывает канал для дальнейших запросов и подключений.

  • Позвоните в службу с двумя одновременными подключениями ( -c 2 ) и отправьте 20 запросов ( -n 20 ):

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 2 -qps 0 -n 20 -loglevel Предупреждение http: // httpbin: 8000 / получить
    20:33:46 Я логгер.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 20 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 2 потоками [gomax 6] ровно для 20 вызовов (10 на поток + 0)
    20:33:46 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:33:47 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Закончилось через 59,8524 мс: 20 звонков. qps = 334,16
    Время агрегированной функции: счет 20 ср. 0.0056869 +/- 0,003869 мин. 0,000499 макс. 0,0144329 сумма 0,113738
    # диапазон, средняя точка, процентиль, количество
    > = 0,000499 <= 0,001, 0,0007495, 10,00, 2
    > 0,001 <= 0,002, 0,0015, 15,00, 1
    > 0,003 <= 0,004, 0,0035, 45,00, 6
    > 0,004 <= 0,005, 0,0045, 55,00, 2
    > 0,005 <= 0,006, 0,0055, 60,00, 1
    > 0,006 <= 0,007, 0,0065, 70,00, 2
    > 0,007 <= 0,008, 0,0075, 80,00, 2
    > 0,008 <= 0,009, 0,0085, 85,00, 1
    > 0,011 <= 0,012, 0,0115, 90,00, 1
    > 0,012 <= 0.014, 0,013, 95,00, 1
    > 0,014 <= ​​0,0144329, 0,0142165, 100,00, 1
    # target 50% 0,0045
    # target 75% 0,0075
    # target 90% 0,012
    # target 99% 0,0143463
    # target 99,9% 0,0144242
    Используемых сокетов: 4 (для идеальной поддержки активности - 2)
    Код 200: 17 (85,0%)
    Код 503: 3 (15,0%)
    Размеры заголовка ответа: количество 20, средн. 195,65 +/- 82,19 мин. 0 макс. 231 сумма 3913
    Тело ответа / общие размеры: количество 20 ср. 729,9 +/- 205,4 мин. 241 макс. 817 сумма 14598
    Всего выполнено 20 вызовов (плюс 0 разминок) в среднем 5,687 мс, 334,2 запросов в секунду


    Интересно видеть, что почти все запросы были выполнены! istio-прокси дает некоторую свободу действий.

      Код 200: 17 (85,0%)
    Код 503: 3 (15,0%)

  • Увеличьте количество одновременных подключений до 3:

      $ kubectl exec "$ FORTIO_POD" -c fortio - / usr / bin / fortio load -c 3 -qps 0 -n 30 -loglevel Warning http : // httpbin: 8000 / получить
    20:32:30 I logger.go: 97> Уровень журнала теперь 3 Предупреждение (было 2 Информация)
    Fortio 1.3.1 работает со скоростью 0 запросов в секунду, 6-> 6 процессов, для 30 вызовов: http: // httpbin: 8000 / get
    Начиная с максимального количества запросов в секунду с 3 потоками [gomax 6] ровно для 30 вызовов (10 на поток + 0)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 Вт http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    20:32:30 W http_client.go: 679> Разобран некорректный код 503 (HTTP / 1.1 503)
    Завершено через 51,9946 мс: 30 звонков. qps = 576,98
    Время агрегированной функции: счет 30 ср. 0,0040001633 +/- 0,003447 мин 0,0004298 макс 0,015943 сумма 0,1200049
    # диапазон, средняя точка, процентиль, количество
    > = 0.0004298 <= 0,001, 0,0007149, 16,67, 5
    > 0,001 <= 0,002, 0,0015, 36,67, 6
    > 0,002 <= 0,003, 0,0025, 50,00, 4
    > 0,003 <= 0,004, 0,0035, 60,00, 3
    > 0,004 <= 0,005, 0,0045, 66,67, 2
    > 0,005 <= 0,006, 0,0055, 76,67, 3
    > 0,006 <= 0,007, 0,0065, 83,33, 2
    > 0,007 <= 0,008, 0,0075, 86,67, 1
    > 0,008 <= 0,009, 0,0085, 90,00, 1
    > 0,009 <= 0,01, 0,0095, 96,67, 2
    > 0,014 <= ​​0,015943, 0,0149715, 100,00, 1
    # target 50% 0,003
    # цель 75% 0.00583333
    # target 90% 0,009
    # target 99% 0,0153601
    # target 99,9% 0,0158847
    Используемых сокетов: 20 (для идеальной поддержки активности - 3)
    Код 200: 11 (36,7%)
    Код 503: 19 (63,3%)
    Размеры заголовка ответа: количество 30 ср. 84,366667 +/- 110,9 мин 0 макс 231 сумма 2531
    Тело ответа / общие размеры: количество 30 ср. 451,86667 +/- 277,1 мин. 241 макс. 817 сумма 13556
    Всего выполнено 30 вызовов (плюс 0 разминок) 4.000 мс в среднем, 577.0 запросов в секунду


    Теперь вы начинаете видеть ожидаемое поведение при размыкании цепи. Только 36,7% запросы выполнены успешно, а остальные были перехвачены прерыванием цепи:

      Код 200: 11 (36.7%)
    Код 503: 19 (63,3%)

  • Запросите статистику istio-proxy , чтобы увидеть больше:

      $ kubectl exec "$ FORTIO_POD" -c istio-proxy - запрос пилотного агента GET stats | grep httpbin | ожидание grep
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.default.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.circuit_breakers.high.rq_pending_open: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_active: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_failure_eject: 0
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_overflow: 21
    cluster.outbound | 8000 || httpbin.default.svc.cluster.local.upstream_rq_pending_total: 29


    Вы можете увидеть 21 для значения upstream_rq_pending_overflow , что означает 21 до сих пор звонки были помечены как разрыв цепи.

  • .

    Какие рейтинги у автоматического выключателя? - Типы номиналов автоматического выключателя

    Номинальные характеристики автоматического выключателя указаны в зависимости от выполняемых им функций. Для получения полной спецификации стандартные характеристики и различные испытания переключателей и автоматических выключателей можно проконсультироваться. Помимо нормальной работы автоматических выключателей, автоматический выключатель должен выполнять следующие три основных функции в условиях короткого замыкания.

    • Способен вывести из строя неисправный участок системы.Это называется отключающей способностью автоматического выключателя.
    • Автоматический выключатель должен обеспечивать замыкание цепи при наибольшем несимметричном токе в волне тока. Это относится к включению мощности автоматического выключателя.
    • Он должен быть способен безопасно переносить неисправность в течение короткого времени, пока другой выключатель устраняет неисправность. Это относится к кратковременной способности выключателя.

    В дополнение к вышеуказанному номиналу автоматические выключатели должны быть указаны в единицах

    1. Количество полюсов
    2. Номинальное напряжение
    3. Номинальный ток
    4. Номинальная частота
    5. Рабочее напряжение

    Эти условия подробно описаны ниже.

    Номинальное напряжение - Максимальное номинальное напряжение автоматического выключателя - это максимальное действующее значение напряжения, превышающее номинальное напряжение, на которое рассчитан автоматический выключатель, и верхние пределы срабатывания. Номинальное напряжение выражается в KVrms и используется между фазными напряжениями для трехфазной цепи.

    Номинальный ток - Номинальный нормальный ток автоматического выключателя - это действующее значение тока, с которым автоматический выключатель должен постоянно выдерживать номинальную частоту и номинальное напряжение при определенных условиях.

    Номинальная частота - Номинальная частота автоматического выключателя - это частота, на которой он рассчитан на работу. Стандартная частота 50 Гц

    Рабочий режим - Рабочий режим автоматического выключателя состоит из предписанного количества единичных операций с установленными интервалами. Последовательность операций относится к размыканию и замыканию контактов выключателя.

    Размыкающий контакт - Термины, выражающие наибольшее значение тока короткого замыкания, которое автоматические выключатели способны отключить при определенных условиях переходного восстанавливающегося напряжения и напряжения промышленной частоты.Выражается в KA RMS при разъединении контактов. Отключающие способности делятся на два типа.

    • Симметричная отключающая способность выключателя
    • Несимметричная отключающая способность автоматического выключателя.

    Включающая способность - Всегда существует вероятность включения автоматического выключателя в условиях короткого замыкания. Включающая способность автоматического выключателя - это его способность выдерживать воздействие электромагнитных сил, которые прямо пропорциональны квадрату пикового значения тока включения автоматического выключателя.

    Включающий ток автоматического выключателя при замыкании на короткое замыкание - это пиковое значение максимальной волны тока (включая составляющую постоянного тока) в первом цикле тока после замыкания цепи автоматическим выключателем.

    Ток короткого замыкания - Ток короткого замыкания автоматического выключателя - это среднеквадратичное значение тока, которое выключатель может выдерживать в полностью замкнутом состоянии без повреждений в течение указанного интервала времени при заданных условиях.Обычно это выражается в терминах КА за 1 секунду или 4 секунды. Эти характеристики основаны на тепловом ограничении.

    Выключатель низкого напряжения

    не имеет такого тока короткого замыкания, потому что он обычно оборудован последовательными расцепителями перегрузки прямого действия.

    .Воздушный выключатель

    - типы автоматических выключателей, работа и применение

    Воздушный выключатель Конструкция, работа, типы, преимущества и применение

    Что такое автоматический выключатель?

    Автоматический выключатель - это устройство, которое может

    • замыкать или размыкать цепь вручную или с помощью дистанционного управления при нормальных условиях.
    • Автоматическое отключение цепи при возникновении неисправности (например, перегрузка по току, короткое замыкание и т. Д.).
    • Замкните цепь вручную или с помощью дистанционного управления в условиях неисправности.

    Автоматический выключатель используется для механизма переключения и защиты системы. Для этой цели также используются другие сопутствующие устройства и компоненты, связанные с автоматическими выключателями, такие как предохранители, реле, переключатели и т. Д. Автоматические выключатели широко используются в промышленности, а также в энергосистемах для управления и защиты различных частей цепи, таких как переключатели, трансформаторы. , Двигатели, Генераторы / Генераторы и т.д., что делает систему стабильной и надежной. Circuit Breaker Symbols Circuit Breaker Symbols

    На рынке доступны различные типы воздушных выключателей , и мы обсудим их один за другим подробно.

    Воздушный выключатель (ACB)

    Воздушный выключатель (ACB) - это устройство электрической защиты, используемое для защиты от короткого замыкания и перегрузки по току до 15 кВ с номинальным током от 800 до 10 кА. Он работает на воздухе (где в качестве средства гашения дуги используется воздушная струя) при атмосферном давлении для защиты подключенных электрических цепей. ACB полностью заменен масляным автоматическим выключателем, потому что он по-прежнему является предпочтительным выбором для использования ACB, потому что нет возможности возгорания масла, как в масляном выключателе.

    Конструкция воздушного выключателя

    На следующем рисунке показаны основная и внешняя части автоматического выключателя . (ABB EMax низковольтный, ограничивающий ток и селективный (не ограничивающий ток) воздушный автоматический выключатель).

    "Delixi "Delixi

    1. Кнопка ВЫКЛ (O)
    2. Кнопка ВКЛ (I)
    3. Индикатор положения главного контакта
    4. Индикатор состояния механизма накопления энергии
    5. Кнопка сброса
    6. Светодиодные индикаторы
    7. Контроллер
    8. «Подключение», « «Тест» и стопор «изолированного» положения (трехпозиционный фиксатор / блокирующий механизм)
    9. Навесной замок, предоставляемый пользователем
    10. Подключение «,« Тест »и« разъединение »индикации положения
    11. Подключение (CE) Разделение, (CD ) Испытание (CT) Контакты индикации положения
    12. Паспортная табличка
    13. Цифровые дисплеи
    14. Ручка накопителя механической энергии
    15. Встряхивание (IN / OUT)
    16. Репозиторий коромысла
    17. Кнопка сброса аварийного отключения

    На следующем рисунке показан Внутренняя конструкция воздушного выключателя

    "Air "Air

    • 1.Несущая конструкция из листовой стали
    • 2. Трансформатор тока для расцепителя защиты
    • 3. Изолирующая коробка группы полюсов
    • 4. Горизонтальные редкие клеммы
    • 5a. Пластины для фиксированных главных контактов
    • 5б. Пластины для фиксированной дуги Контакты
    • 6а. Пластины для главных подвижных контактов
    • 6б. Пластины для подвижных дугогасительных контактов
    • 7. Дугогасительная камера
    • 8. Клеммная коробка для стационарной версии - скользящие контакты для выкатной версии
    • 9.Защитный расцепитель
    • 10. Управление включением и размыканием автоматического выключателя
    • 11. Пружины включения

    Соответствующее сообщение: Разница между автоматическим выключателем и автоматическим выключателем согласно стандартам IEC

    Принцип действия воздушного выключателя

    Принцип работы Воздушный автоматический выключатель существенно отличается от других типов автоматических выключателей. Основная цель автоматического выключателя - предотвратить повторное возникновение дуги после обнуления тока, когда зазор между контактами будет выдерживать восстанавливающееся напряжение системы.Он выполняет ту же работу, но по-другому. Во время прерывания дуги он создает напряжение дуги вместо напряжения питания. Напряжение дуги определяется как минимальное напряжение, необходимое для поддержания дуги. Автоматический выключатель увеличивает напряжение тремя различными способами:

    • Напряжение дуги может быть увеличено путем охлаждения плазмы дуги. Как только температура дугового плазменного движения частицы в плазме дуги снижается, для поддержания дуги потребуется больший градиент напряжения.
    • Разделение дуги на несколько серий увеличивает напряжение дуги.
    • Напряжение дуги можно увеличить, увеличив длину пути дуги. Как только длина пути дуги увеличивается, путь сопротивления будет увеличиваться, больше напряжения дуги прикладывается к пути дуги, следовательно, напряжение дуги увеличивается.

    Эксплуатируется на уровне напряжения до 1 кВ. Он содержит две пары контактов. По основной паре проходит ток, а контакт сделан из меди. Дополнительная пара контактов сделана из карбона. При размыкании выключателя первым размыкается главный контакт. Во время размыкания главного контакта дуговые контакты остаются в контакте друг с другом.Дуга возникает, когда контакты дуги разъединены. Для среднего напряжения автоматический выключатель устарел.

    Типы воздушных автоматических выключателей

    Существует четыре типа автоматических выключателей , используемых в управлении и защите для поддержания и стабильной работы распределительных устройств и среднего напряжения в помещениях.

    • Автоматический выключатель прямого прерывания или ACB перекрестного взрыва
    • Магнитный противовыбросовый выключатель Воздушный выключатель
    • Воздушный желоб Перерыв Автоматический выключатель
    • Воздушный выключатель

    Связанное сообщение: Как читать номинальные данные паспортной таблички MCB, напечатанные на нем?

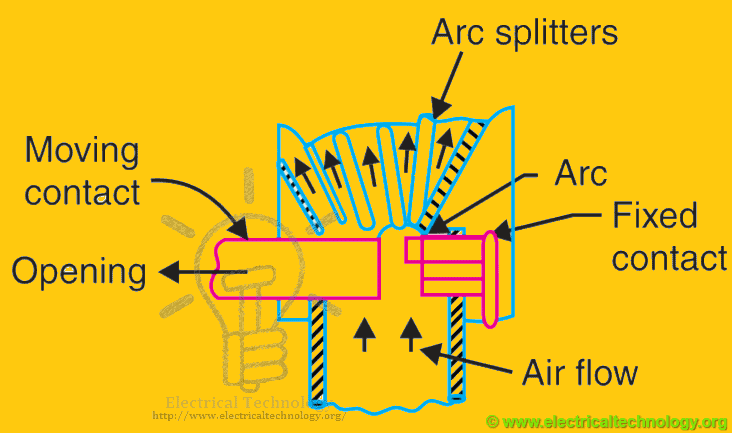

    P Воздушный автоматический выключатель или автоматический выключатель с перекрестным потоком воздуха:

    Автоматический выключатель снабжен камерой, окружающей контакт.Камера известна как «дугогасительная камера». Дуга заставляет его вбивать. Дугогасительная камера поможет добиться охлаждения. Arc Желоб сделан из некоторого огнеупорного материала. Внутренние стенки дугогасительной камеры имеют такую ​​форму, что дуга не только нагнетается в непосредственной близости, но и проникает в змеевидный канал, выступающий на стенке дугогасительной камеры.

    Дугогасительная камера разделена на несколько небольших отсеков с помощью металлических разделительных пластин. Металлические разделительные пластины являются дугогасительными разделителями, и каждое из небольших отсеков ведет себя как мини-дугогасительная камера.Первоначальная дуга будет разделена на серию дуг, в результате чего все дуговые напряжения будут выше напряжения системы. Они являются предпочтительным выбором при низком напряжении. Plain air circuit breaker or Cross-Blast Air Circuit Breaker Plain air circuit breaker or Cross-Blast Air Circuit Breaker

    Автоматический выключатель с воздушным желобом

    В воздушном автоматическом выключателе с воздушным желобом есть два типа контактов, а именно «главный контакт» и «вспомогательные или дуговые контакты». Основные контакты выполнены из меди, а серебряные пластины имеют низкое сопротивление и проводят ток в замкнутом положении. Вспомогательные или дугогасительные контакты изготовлены из медного сплава, поскольку они термостойкие и используются для предотвращения повреждения основных контактов из-за искрения и могут быть легко заменены при необходимости в случае износа.Во время срабатывания автоматического выключателя дуговые или вспомогательные контакты замыкаются до и размыкаются после главных контактов автоматического выключателя.

    Автоматический выключатель с магнитным обдувом

    Автоматический выключатель с магнитным обдувом обеспечивает магнитное управление моментом дуги для гашения дуги внутри устройств. Гашение дуги контролируется с помощью магнитного поля, создаваемого током в продувочных катушках, включенных последовательно с прерываемой цепью.Эти катушки известны как «продуть катушку». Магнитное поле не контролирует и не гасит дугу, возникшую в выключателе, но перемещает дугу в желоба, где дуга удлиняется, охлаждается и гаснет соответственно. Такие автоматические выключатели используются до 11кВ.

    Воздушный автоматический выключатель:

    Этот тип автоматического выключателя используется для системного напряжения 245 кВ, 420 кВ и более.

    Воздушный выключатель подразделяется на три категории:

    • Осевой взрывной выключатель
    • Осевой взрывной выключатель со скользящим подвижным контактом.

    Связанные сообщения:

    Осевой взрыватель

    Подвижный контакт находится в контакте. При нормально замкнутом состоянии выключателя сопло находится в неподвижном контакте. При возникновении неисправности в камеру вводится высокое давление. Воздух под высоким давлением будет проходить через отверстие сопла, для поддержания которого достаточно напряжения. Schematic diagram of axial blast air circuit breaker Schematic diagram of axial blast air circuit breaker

    Осевая струя со скользящим подвижным контактом

    Подвижный контакт установлен на поршне, поддерживаемом пружиной.Взрыв переносит дугу на дуговый электрод. Schematic diagram of Axial Blast Air Circuit Breaker with Side Moving Contact Schematic diagram of Axial Blast Air Circuit Breaker with Side Moving Contact

    Преимущества и недостатки воздушного выключателя

    Преимущества
    • Воздушный автоматический выключатель является подходящим вариантом для использования там, где требуется частое срабатывание из-за меньшей энергии дуги
    • Риск возгорания устраняется в процессе эксплуатации выключателя воздушного дутья.
    • Пневматический автоматический выключатель имеет небольшие размеры, потому что рост диэлектрической прочности происходит так быстро (какой конечный контактный зазор, необходимый для гашения дуги, очень мал).
    • Скорость автоматического выключателя при работе воздушной струи намного выше.
    • Гашение дуги происходит намного быстрее
    • Продолжительность дуги одинакова для всех значений тока.
    • Стабильность работы может сохраняться и зависит от скорости работы выключателей.
    • Требует меньше обслуживания.

    Соответствующий пост: Предохранитель HRC (предохранитель с высокой разрывной способностью) и его типы

    Недостатки
    • Завод по производству воздуха требует дополнительного обслуживания.
    • Содержит воздушный компрессор большой мощности.
    • Есть вероятность утечки воздуха из места соединения воздуховодов.
    • Существует вероятность быстрого нарастания напряжения повторного включения и прерывания тока.
    • Воздух имеет относительно более низкие характеристики гашения дуги.

    Применение и применение воздушного выключателя

    • Используется для защиты растений.
    • Используется для общей защиты электрических машин.
    • Применяется для защиты трансформаторов, конденсаторов и генераторов.
    • ACB также используется в системе распределения электроэнергии и NGD около 15 кВ.
    • Также используется в приложениях с низким и высоким напряжением и током.

    Статьи по теме:

    .

    новейших вопросов об автоматических выключателях - qaru Переполнение стека
    1. Около
    2. Товары
    3. Для команд
    1. Переполнение стека Общественные вопросы и ответы
    2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
    3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
    4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
    5. Реклама Обратитесь к разработчикам и технологам со всего мира
    6. О компании
    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
