Споттер схема. Споттер своими руками: подробная инструкция по изготовлению и принцип работы

Как сделать споттер своими руками. Из каких компонентов состоит споттер. Какие схемы используются для сборки споттера. Как правильно работать самодельным споттером. Какие меры безопасности нужно соблюдать при работе со споттером.

Что такое споттер и для чего он используется

Споттер — это специальное устройство для выравнивания вмятин на металлических поверхностях, в первую очередь на кузовах автомобилей. Принцип его работы основан на точечной сварке — с помощью электрода к поврежденному участку привариваются специальные крючки или шайбы, за которые затем происходит вытягивание вмятины.

Основные преимущества использования споттера:

• Позволяет выправлять вмятины без демонтажа элементов кузова
• Дает возможность работать в труднодоступных местах
• Не повреждает лакокрасочное покрытие вокруг места ремонта
• Обеспечивает высокое качество и скорость ремонта

Профессиональные споттеры стоят достаточно дорого, поэтому многие автолюбители задумываются о том, как сделать споттер своими руками. При наличии необходимых навыков и комплектующих это вполне реально.

Принцип работы споттера

Чтобы собрать рабочий споттер, важно понимать принцип его действия. Основные этапы работы споттера:

1. Трансформатор понижает напряжение от сети 220В до безопасного значения, при этом повышая силу тока.
2. Ток поступает на диодный мост с переключателем и реле.
3. Происходит зарядка конденсатора.
4. При нажатии кнопки пистолета срабатывает реле, и заряд с конденсатора поступает на тиристор.
5. Тиристор открывается и пропускает ток на второй трансформатор.
6. На электроде пистолета возникает мощный кратковременный импульс тока.
7. Происходит точечная сварка электрода с поверхностью металла.

Длительность и мощность импульса регулируется с помощью сопротивления и емкости конденсатора. Обычно время импульса составляет 0.1-0.5 секунды.

Необходимые комплектующие для сборки споттера

Для изготовления споттера своими руками потребуются следующие основные компоненты:

• Корпус для размещения всех элементов
• Трансформатор (можно использовать от микроволновки)
• Диодный мост
• Конденсатор большой емкости
• Тиристор
• Переменный резистор
• Провода и кабели
• Пистолет с электродом
• Обратный молоток

Также понадобятся различные мелкие детали — кнопки, переключатели, разъемы и т.д. Большую часть компонентов можно найти в старой бытовой технике или купить в магазинах радиодеталей.

Пошаговая инструкция по сборке споттера

Процесс изготовления споттера своими руками включает следующие основные этапы:

1. Подготовка корпуса — можно использовать металлический ящик подходящего размера.
2. Установка и подключение трансформатора. Возможно, потребуется перемотка вторичной обмотки.
3. Монтаж диодного моста и конденсатора.
4. Установка тиристора и резистора для регулировки.
5. Подключение проводов согласно выбранной схеме.
6. Изготовление или установка готового сварочного пистолета.
7. Сборка обратного молотка.
8. Монтаж элементов управления на корпус — кнопок, переключателей, индикаторов.
9. Проверка работоспособности и настройка параметров.

На каждом этапе важно соблюдать меры предосторожности и тщательно изолировать все токоведущие части. Настройка параметров производится опытным путем.

Изготовление основных элементов споттера

Корпус

Корпус споттера должен быть достаточно прочным и обеспечивать защиту внутренних компонентов. Оптимальные варианты:

• Металлический ящик подходящего размера
• Корпус от старого сварочного аппарата
• Самодельный корпус из листового металла

В корпусе нужно предусмотреть вентиляционные отверстия для охлаждения. На лицевой панели размещаются элементы управления и индикации.

Сварочный пистолет

Сварочный пистолет можно изготовить самостоятельно или использовать готовый. Варианты самодельного пистолета:

• На основе корпуса клеевого пистолета
• Из корпуса старой дрели или шуруповерта
• Полностью самодельная конструкция из подручных материалов

Важные элементы пистолета — удобная рукоятка, кнопка включения, цанговый зажим для электрода.

Обратный молоток

Обратный молоток можно сделать из следующих компонентов:

• Металлический стержень диаметром 10-16 мм
• Грузик массой 300-400 г
• Изолирующая рукоятка
• Цанга для крепления электрода

На стержне нужно предусмотреть ограничители хода грузика. К рукоятке подводится провод с кнопкой включения.

Особенности изготовления споттера из сварочного аппарата

Часто для изготовления споттера используют старый сварочный аппарат. Этот вариант имеет ряд преимуществ:

• Уже есть готовый корпус подходящего размера
• Имеется силовой трансформатор
• Присутствуют некоторые необходимые компоненты

Основные этапы переделки сварочного аппарата в споттер:

1. Демонтаж лишних элементов
2. Перемотка вторичной обмотки трансформатора
3. Установка дополнительных компонентов — конденсатора, тиристора и т.д.
4. Монтаж схемы управления
5. Изготовление или установка сварочного пистолета

При использовании инверторного сварочного аппарата процесс еще более упрощается, так как многие нужные элементы уже присутствуют в схеме.

Меры безопасности при работе со споттером

При изготовлении и использовании самодельного споттера крайне важно соблюдать технику безопасности:

• Тщательно изолируйте все токоведущие части
• Используйте качественные комплектующие
• Не превышайте допустимые параметры тока и напряжения
• Работайте в защитных очках и перчатках
• Не касайтесь оголенных проводов и электрода во время работы
• Обеспечьте хорошую вентиляцию рабочего места
• Регулярно проверяйте исправность всех узлов

Помните, что самодельный споттер — это потенциально опасное устройство. При малейших сомнениях в своих навыках лучше обратиться к профессионалам.

Преимущества и недостатки самодельного споттера

Изготовление споттера своими руками имеет как плюсы, так и минусы:

Преимущества:

• Значительная экономия средств по сравнению с покупкой готового устройства
• Возможность изготовить прибор с нужными характеристиками
• Понимание принципа работы устройства
• Возможность самостоятельного ремонта и модернизации

Недостатки:

• Требуются определенные навыки и знания в области электротехники
• Качество работы может уступать заводским моделям
• Отсутствие гарантии и сертификации
• Потенциальная опасность при неправильной сборке

Перед тем как приступать к изготовлению, тщательно взвесьте все за и против. Для профессионального использования лучше приобрести сертифицированный споттер.

Заключение

Изготовление споттера своими руками — интересная задача для опытного радиолюбителя или автомеханика. При наличии необходимых знаний и комплектующих вполне реально собрать работоспособное устройство, которое поможет сэкономить на услугах автосервиса. Однако важно помнить о технике безопасности и трезво оценивать свои возможности. В случае сомнений лучше обратиться к профессионалам или приобрести готовый сертифицированный споттер.

Споттер своими руками: схемы и устройство

Споттер – если говорить просто, это небольшой сварочный аппарат для выравнивания вмятин на металле. Часто используется на СТО, когда нужно подрихтовать машину без демонтажа элементов корпуса автомобиля.  Особенно удобно работать прибором в тех местах, к которым подобраться сложно. Споттер является разновидностью контактной сварки и отличается от неё отсутствием сварочных клещей. Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка. Однако стоимость подобного оборудования сравнима с ценой полноценных сварочных аппаратов. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции HouseChief мы дадим вам все необходимые знания и рекомендации для того, чтобы вы смогли собрать споттер своими руками.

С помощью споттера можно выровнять любую вмятину

Читайте в статье

• 1 Споттер – что это такое, и можно ли сделать своими руками
• 2 Принципиальная схема работы споттера
• 3 Как сделать споттер для кузовного ремонта
  • 3. 1 Какие нужны комплектующие элементы
  • 3.2 Выбор параметров и переделка трансформатора для споттера своими руками
  • 3.3 Изготовление блока управления
  • 3.4 Выбор корпуса споттера и параметров силового провода
  • 3.5 Как сделать электрод
  • 3.6 Изготовление рабочего сварочного пистолета
  • 3.7 Изготовление обратного молотка для споттера своими руками
• 4 Из чего можно сделать споттеры
  • 4.1 Споттер своими руками из инверторного сварочного аппарата
  • 4.2 Изготовление из микроволновки – нюансы
  • 4.3 Споттер своими руками из аккумулятора – нюансы
• 5 Как правильно работать самодельным аппаратом

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

споттер

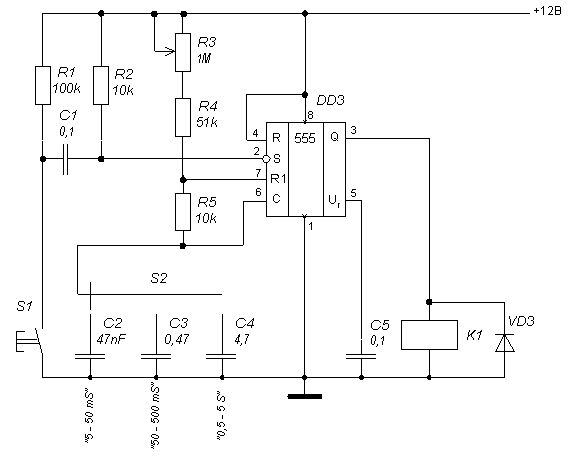

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах. Сначала поговорим о блоке питания.

Схема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

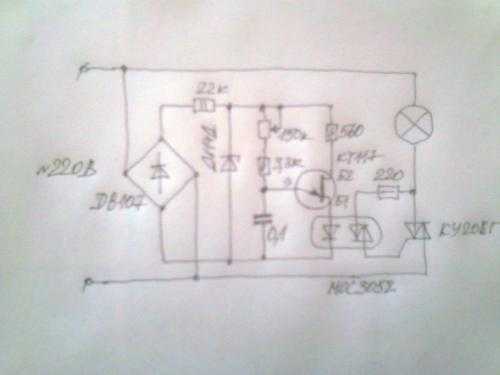

Схема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как сделать споттер для кузовного ремонта

Существует несколько вариантов, как сделать споттер для кузовного ремонта из отслуживших своё старых агрегатов. Рассмотрим подробно разные варианты сборки.

Какие нужны комплектующие элементы

Для того чтобы обеспечить споттеру источник тока, нам будет необходим трансформатор примерно на 1500 А, а также рабочий инструмент, которым непосредственно будет осуществляется правка. Если такого трансформатора нет, его придётся перематывать самостоятельно.

Схема устройства споттера для кузовного ремонта своими руками

Кроме трансформатора и обратного молотка (как его сделать, мы покажем чуть ниже), потребуется блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Выбор параметров и переделка трансформатора для споттера своими руками

Самая большая сложность в адаптации трансформатора для сварки заключается в повышении показателя выходной силы тока до 1500 Ампер. С этой целью экспериментируют с шиной, устанавливаемой вместо вторичной обмотки. Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод.

Обмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Чтобы обезопасить свой споттер от внезапного выхода из строя, а себя – от удара током, первичную и вторичную обмотку трансформатора изолируют друг от друга. Обычно для этих целей берут лакоткань или несколько слоёв бумаги, пропитанной парафином. Магнитопровод, который является основой подобного трансформатора, должен иметь рабочее сечение, составляющее не менее 400 мм², а размеры его рассчитываются с учётом размещения обмоток.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

«

Для Ш-образного сердечника первичная обмотка трансформатора, состоящая из 200 витков, изготавливается из провода сечением 2,5 мм².

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Вторичная обмотка имеет 7 витков, для которых используется провод сечением 50 мм² или шина соответствующего сечения с изоляцией. Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Изготовление блока управления

Самое важное при сборке блока управления − правильно соединить перемычки для разрыва контактов первичной сети. Схемы могут быть использованы самые простые и более сложные. Мы их приводили выше.

Крепление перемычек на автомате на 12 Ампер

Обычно в блок управления заводятся провода на пусковую кнопку и переключатели быстрого старта, которые выводится на корпус. Устанавливаются кулеры, при необходимости, а также прячутся провода массы.

Выбор корпуса споттера и параметров силового провода

Корпуса для споттера могут использоваться самые разные. Кто-то берёт корпус от ПК, это удобно, так как в нём уже имеется возможность установить микросхемы и кулеры, другие делают коробки из металлических плит или даже деревянных блоков. Габариты корпуса выбираются произвольно, всё зависит от размера и количества трансформаторов и дополнительных деталей. В основании корпуса используется плита из диэлектрического материала, на которую крепятся все рабочие элементы. Основным критерием выбора становится не эстетичность конструкции, а возможность беспрепятственного доступа ко всем элементам.

Варианты самодельных корпусов для споттеров:

Очень часто встречаются корпусы из старых микроволновок, сварочных аппаратов, аккумуляторов, системных блоков. При выборе сварочного кабеля лучше отталкиваться из следующих расчётов: на 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведёт к значительным потерям силы сварочного тока.

Как сделать электрод

Его тоже можно сделать своими руками. Обычно используют медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то её рабочий конец необходимо расплющить, и уже потом делать на нём соответствующую прорезь.

Крепление компонентов зависит от того, будет ли это стационарный прибор или переносной. При выборе второго варианта комплектующие распределяются равномерно и монтируются при помощи крепёжных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Изготовление рабочего сварочного пистолета

Сварочный пистолет – основной рабочий орган споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельное устройство. В качестве основы используют монтажный клеевой пистолет или рабочую часть полуавтоматического сварочного аппарата. Мы приведём самый простой способ сборки ручки для споттера своими руками.

Иллюстрация	Описание действия
	За основу берём металлическую трубу нужного диаметра и длины.
	Находим ненужную форму, которая может стать калькой для будущего пистолета, и обводим по контуру на доске.
	Вырезаем заготовки лобзиком, при необходимости ошкуриваем заусеницы.
	Дублируем наши заготовки на металл.
	Прихватываем сваркой и проверяем центровку.
	Высверливаем отверстия.
	Вот так выглядит наш пистолет для споттера в сборе.

Причём пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Кстати, электрод лучше делать из меди, обычно его диаметр − 8−10 мм. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой. Если вы планируете большой объём работ, то вам пригодятся схемы и чертежи пуллера для споттера, своими руками их сделать очень просто.

Обычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельно

Изготовление обратного молотка для споттера своими руками

В этом случае на электрод одевается тяжёлая болванка. Она и будет обратным молотком. Чаще всего для её изготовления используются металлические пруты. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто. Предлагаем вам короткую инструкцию, как сделать обратный молоток.

Иллюстрация	Описание действия
	Берём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
	Свариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
	Насадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

споттер

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Watch this video on YouTube

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой. Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем.

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

• стандартный аккумулятор на 12 В;
• втягивающее реле, можно от стартера машины;
• кнопка включения/отключения;
• провода с клеммами,
• держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Иллюстрация	Описание действия
	Деформированный участок детали автомобиля сначала зачищается до проявления поверхности металла.
	Перед началом работ не забудьте подключить заземлительный контакт.
	Далее с помощью простых приспособлений выравниваем глубокие выбоины.
	Делаем «слепок» здоровой стороны автомобиля.
	С помощью обратного молотка подготавливаем поверхность для работы споттера.
	Сваркой крепим специальные крючки. Производится захват крепёжного элемента гребёнкой для споттера, собранного своими руками, и постепенное вытягивание деформированного участка поверхности металла.
	Споттером обрабатывается поверхность, навариваются небольшие заклёпки, которые потом зачищаются. Таким образом обеспечивается дополнительная жёсткость металла.

Техника безопасности работы с самодельным споттером:

1. Профилактический осмотр и очистка всех деталей.
2. Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
3. Важно зачистить деформированную поверхность перед началом работ.
4. Обязательно заземлить устройство.

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

Watch this video on YouTube

Как сделать споттер своими руками

Для восстановления геометрии кузова автомобиля и удаления различных вмятин применяются споттеры. Они есть в каждом СТО и автосервисе, занимающемся кузовным ремонтом. Для профессиональной деятельности целесообразно приобрести заводской споттер, отличающийся удобством работы, выносливостью и качеством.

Но для рихтовки своего авто можно обойтись самодельным споттером. За его сборку можно браться, если Вы разбираетесь в электротехнике и под рукой есть подходящие комплектующие. Рассмотрим, как сделать самодельный споттер в гараже и что для этого нужно.

В этой статье:

• Схема и принцип действия
• Основные составляющие для споттера
• Делаем споттер из сварочного аппарата
• Функциональность споттеров серийных моделей
• Методы работы со споттером

Схема и принцип действия

Вспомним принцип действия споттера, чтобы хорошо понимать, какие элементы потребуются. Аппарат работает бездуговым методом. Электрод от пистолета приставляется к изделию и запускается импульс. В точке контакта возникает повышенное сопротивление, от нагрева которого электрод приваривается к поверхности кузова.

На электротехническом уровне это происходит в такой последовательности:

1. Первый трансформатор принимает напряжение от сети 220V и понижает вольтаж до безопасного значения. При этом, за счет действия электромагнитной индукции, сила тока возрастает.
2. Ток с повышенной силой передается на диодный мост, дополненный переключателем и реле.
3. Напряжение поступает на конденсатор и заряжает его.
4. Чтобы подать сварочный ток, в схеме споттера задействуют второй трансформатор с тиристором.
5. Когда реле срабатывает, включается вторая цепь, по которой накопленный заряд из конденсатора передается на тиристор.
6. Тиристор открывается и впускает напряжение на второй трансформатор.
7. Электрод приваривается к поверхности.
8. Конденсатор разряжается, тиристор закрывается и весь цикл повторяется заново.

Чтобы регулировать силу тока, в схеме нужно сопротивление. От его параметров, а также от характеристик конденсатора зависит длина и мощность выдаваемого импульса. Регулировать время подачи сварочного тока можно через микроконтроллер, если добавить его в схему. Тогда получится устанавливать более точные настройки, вместо примерного диапазона 0.1-0.5 с.

Собрать споттер своими руками можно по простой схеме. Это вариант на 220 V, который подойдет для работы в любом гараже.

Основные составляющие для споттера

Понимая схему работы электроцепи споттера, перейдем к сборке. Для этого понадобятся:

корпус, служащий основой;

пистолет;

обратный молоток;

внутренние детали.

Корпус самодельного споттера

Сперва найдите основу из диэлектрического материала. Если такого нет, крепите токонесущие части трансформатора и диодов через специальные защитные вставки, чтобы избежать передачи тока на корпус при коротком замыкании. Углы корпуса удобно выполнить из вертикального уголка с полкой 25 мм.

Верхнюю крышку можно сделать несъемной и прикрепить к ней рукоятку для переноса. Боковые крышки лучше предусмотреть съемными, чтобы было легче добираться к ключевым узлам для ремонта или обслуживания. Стенки корпуса изготовьте из листового металла сечением 0.8-1.0 мм. Его можно покрасить, чтобы самодельный аппарат выглядел более красиво.

Поскольку такой споттер не рассчитан на продолжительные, объемные работы, воздушное принудительное охлаждение не требуется. Достаточно перфорации в количестве 20-30 отверстий на каждой боковой стенке. Диаметр дырочек произвольный от 3 до 6 мм — лиш бы проходил воздух.

На лицевой стороне требуется два гнезда для установки разъемов силовых кабелей. Кроме них, необходимо разместить:

тумблер переключения режимов;

диод, показывающий наличие сети 220 V;

кнопку включения;

вольтметр;

амперметр.

Рабочий пистолет споттера

Чтобы приваривать к кузову шайбы, шпильки, гребенку и прочие приспособления, необходим пистолет споттера. Проще всего купить готовую версию. Проследите, чтобы разъем подходил по диаметру к вашему самодельному аппарату.

Чтобы добиться максимальной экономии, можно изготовить пистолет самостоятельно. Используйте корпус клеевого пистолета для плавки клеевых стержней. Разберите его и удалите нагревательный элемент. На стволе предусмотрите цанговый зажим. В него получится вставлять медный электрод-переходник для приварки шайб или даже штангу от обратного молотка. Упрощенная схема и функционал такого пистолета можно посмотреть на фото. Некоторые делают пистолет из корпуса сломанной дрели, шуруповерта.

Пуллер

Чтобы плавно вытягивать вмятины, используют пуллер с тянущим действием, рабочая часть которого приварена к поверхности кузова. Для самодельного изготовления пуллера понадобится любой механизм с курком. Это может быть приспособление для фиксации алюминиевых заклепок или монтажный пистолет для выдавливания силикона, акрилового клея. В случае монтажного пистолета обрезают торцевые части на штоке и делают круговой упор.

Обратный молоток для самодельного споттера

Изготовить обратный молоток для споттера можно из любого штифта диаметром 10-16 мм. Один торец фиксируется к изолирующей рукоятке и к нему подводится силовой кабель с кнопкой. На втором конце нарезается резьба для накручивания цанги и установки медного электрода. На ось надевается грузик. Достаточно 300-400 г, чтобы воздействовать на тонкий кузовной металл.

Грузик можно найти готовый, просверлив в нем отверстие. Или сварить вместе несколько толстых прутьев с отверстием внутри, а потом зачистить наружную поверхность. На концах штифта важно установить толстые ограничители, чтобы груз не бил о рукоятку или цангу.

Нюансы конструкции

Основой выработки сварочного тока в споттере является трансформатор. Подойдет от неработающей микроволновой печи, но потребуется переделать его вторичную обмотку. Старая обмотка разматывается и удаляется. Вместо нее намотайте три витка медной жилы сечением минимум 50 мм². Это даст на выходе нужный ток для сварки.

Если под рукой нет испорченной микроволновки, трансформатор можно намотать самому. Используйте Ш-образный сердечник, на который накрутите 200 витков медной жилы сечением 2.5 мм². Вторичная обмотка трансформатора потребует семи витков провода сечением 50 мм². Каждый слой проволоки изолируйте плотной бумагой, покрывая токонесущие части шеллаком. На концах трансформатора не забудьте припаять клеммы, чтобы подключить последующую цепь. Допустимо использовать для «вторички» более толстый провод с меньшим количеством витков.

Для второго трансформатора жестких требований нет — главное, чтобы он выдавал минимум 12V. Тиристор покупают готовый на радиорынке или заказывают в интернете. Подойдет модель ТПЛ-50 или аналог. Важно, чтобы из сети 220V он мог «вытягивать» не менее 40 А. Тогда на «вторичке» получится сила тока около 1000 А, чего хватит для импульса. Диоды нужны с аналогичными характеристиками.

Настройка сопротивления выполняется переменным резистором. Ищите модель с величиной от 100 Ом. Для хорошего импульса понадобится конденсатор с емкостью 1000 мкФ. Напряжение устройства должно соответствовать 24-25V.

Делаем споттер из сварочного аппарата

По аналогии можно сделать споттер из сварочного трансформатора. Бытовые версии выдают силу тока до 180-200 А. Чтобы ее повысить до 1000 А, нужно переделать вторичную обмотку. Предыдущую удаляют, используя зубило или стамеску. Действуйте аккуратно, чтобы не повредить изоляцию первичной обмотки.

При помощи кабеля сечением 50 мм² создают новую вторичную обмотку в количестве семи витков. Если под рукой только провод толщиной 30 мм² (но это совсем для не продолжительных задач), понадобится 10 витков. Это будет трансформатор Т2 на схеме. Остается добавить недостающие детали (конденсатор, диодный мост, резистор) и споттер готов. В случае инвертора изготовление споттера еще проще, поскольку многие элементы в нем уже имеются.

Функциональность споттеров серийных моделей

Но, если предстоит большой объем по рихтовке и вытягиванию вмятин на собственном авто, а за услуги мастера платить не хочется (или в городе нет хорошего специалиста), лучше купить заводской споттер. Он обладает большими возможностями и функционалом, чтобы качественно справиться с работой. Для сотрудников СТО или мастеров, оказывающих коммерческие услуги по ремонту кузовов у себя в гараже, выбор тоже очевиден — только серийная модель споттера для профессионального использования. Никакие «самоделки» не выдержат серьезной нагрузки.

Характеристики споттеров, выпускаемых серийно

В отличие от самодельных споттеров, серийные версии обладают повышенной мощностью, благодаря которой можно быстрее выполнять процесс рихтовки кузова или сваривать более толстые заготовки. Если бытовые самодельные модели часто не превышают показатель 1000 А, то серийные споттеры бывают 1500 А и выше. Например, аппарат TELWIN DIGITAL CAR SPOTTER 5500/220 + ACC вырабатывает сварочный ток 4200 А и легко соединяет две заготовки толщиной 1.5+1.5 мм.

В комплекте с заводскими споттерами поставляются:

пистолет;

пуллер;

обратный молоток;

сварочные кабеля;

набор шайб, гребенок, шпилек.

У некоторых версий есть сварочные клещи для контактной сварки, чтобы соединять пороги, сегменты днища автомобиля.

Управлять споттерами, выпускаемыми серийно легко, поскольку предусмотрены кнопки и световая подсветка включенных режимов. На модели FUBAG TS 3800 кнопки прорезинены и защищают сварщика от поражения электрическим током даже при пробое обмотки. TELWIN DIGITAL PULLER 5500 и другие модели этого производителя наделены крупным ЖК дисплеем и синергетическим управлением. Сварщику достаточно указать толщину металла и оборудование само выставит оптимальный режим. Все значения хорошо видны на экране и их можно корректировать вручную по желанию сварщика.

Некоторые заводские версии очень компактны, несмотря на вырабатываемую мощность, что позволяет легко перемещаться с ними по большой мастерской. Например FUBAG TS 2600, весит всего 14 кг. Есть серийные споттеры для работы с алюминиевыми частями кузова авто. Обычным оборудованием приварить торец обратного молотка к такому сплаву не получится, а FUBAG TS 7500 ALU справится с такой задачей.

Источник видео: Frenkitaly welding_experience

Методы работы со споттером

Споттером можно вытягивать вмятины на дверях, крыше, капоте, арках авто. Работа ведется одним из следующих способов.

Пуллером

Подходит для небольших вмятин-ямочек диаметром 20-30 мм с ровными краями. Опорное кольцо пуллера устанавливается вокруг вдавленного места, центральный стержень подводится к вогнутой поверхности и прихватывается. Затем нажатием на рычаг железо вытягивается. В случае пуллера достаточно одной-двух прихваток, чтобы устранить деформацию.

Обратным молотком

Метод подходит для вмятин с ровными краями диаметром 50-60 мм. Кончик молотка прихватывают к поврежденной поверхности и ударом груза вытягивают металл. Процесс повторяют многократно, переставляя кончик молотка, пока деформированное пятно не будет выровнено.

Пистолетом и обратным молотком через гребенку

Технология предназначена для исправления крупных повреждений кузова, длинных продольных вмятин. При помощи пистолета к поверхности вдоль линии вогнутости приваривают шайбы, гребенку. Их подцепляют переходником с 5-6 крюками. Воздействуют обратным молотком, сразу вытягивая обширную площадь. После этого участок дорабатывают точечными обратными ударами молотка или пулером.

Угольным электродом

Если при повреждении кузова образовались дополнительные ребра жесткости, вытянуть металл обратно до ровного состояния будет сложно. Сперва требуется устранить напряжение металла. Для этого в пистолет вставляют угольный электрод и разогревают место изгиба. После этого продолжают рихтовку вышеописанными способами.

Ответы на вопросы: rак сделать споттер своими руками

Какое лучше сечение магнитопровода трансформатора для споттера?

СкрытьПодробнее

Лучше всего железо сечением 40 мм кв. Используйте пластины электротехнической стали.

Плохо прилипает кончик электрода самодельного споттера, что делать?

СкрытьПодробнее

Проверьте затянутость всех контактов, возможно, идут потери на сопротивление и нагрев. Измените вторичную обмотку трансформатора на более толстую, например 100-150 мм².

Из какого материала лучше выполнить стержень обратного молотка?

СкрытьПодробнее

Лучше из меди. Она быстрее проводит ток, меньше будет потерь. Но, если медного стержня нет, можно и из малоуглеродистой стали.

Можно ли намотать обмотку трансформатора для споттера на П-образный сердечник, если нет Ш-образного?

СкрытьПодробнее

Да. Главное, выбирать сечение железа не менее 40 мм². Конфигурация сердечника значения не имеет.

Какое сечение кабелей требуется для молотка и массы при самодельном споттере?

СкрытьПодробнее

Для обратного молотка-пистолета хватит сечения 100 мм². На массу можно использовать более тонкий кабель сечением 70 мм².

Как реализовать схему включения-выключения?

СкрытьПодробнее

Удобнее всего выполнить на симметричных тиристорах. Подойдет марка ТС.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

QRP-группа четырех штатов

Группа четырех штатов QRP
Четыре штата Архив	Кристальный корректировщик Crystal Spotter Дизайн Джима Джамманко, N5IB Нажмите, чтобы увеличить изображение. Укомплектовано и выставлено на продажу The Four State QRP Group Разработанный Джимом Джамманко, N5IB, Crystal Spotter использует классическую схему генератора Пирса для создания последовательного резонансного сигнала. частота кристалла кварца. Сигнал можно услышать в ближайшем приемнике без какого-либо электрического подключения к приемнику. Это полезно для определения рабочей частоты кристалла в некалиброванных приемниках или для проверки того, активен ли кристалл. Этот недорогой комплект ничуть не уступает качеству. Он оснащен высококачественной печатной платой с четкой маркировкой, нанесенной трафаретной печатью, чтобы помочь сборщику. Всего 14 компонентов, и все они являются обычными сквозными деталями. Конструкция выполнена в «питтсбургском стиле», компоненты припаяны к контактным площадкам на верхней стороне печатной платы. Этот метод позволяет нижней стороне быть непрерывной, сплошной пластиной заземления без выступающих проводов. Плата может лежать на металлической рабочей поверхности или находиться в металлическом корпусе без риска короткого замыкания. Обратите внимание на то, что строят впервые: Этот комплект прост в сборке, в нем НЕТ крошечных деталей для поверхностного монтажа, а на плате много места. Единственными необходимыми инструментами являются паяльник низкой мощности, а также небольшие длинногубцы и кусачки. Строителю нужно только предоставить 9-вольтовую батарею. Технические характеристики и конструктивные особенности Диапазон частот: Работает с кварцевыми резонаторами с основной модой от 1 МГц до минимум 15 МГц Требования к питанию:  Одиночная батарея на 9 В, потребление около 11 мА Срок службы батареи:  Ток потребляется только кратковременно, поэтому батарея должна работать в течение срока годности. НЕТ Тороиды для намотки:  Единственный индуктор представляет собой формованную печатную плату типа со сквозными отверстиями:  Высококачественная, трафаретная, двусторонняя печатная плата размером 2,950 x 1,775 дюйма. Документация Руководство по сборке со схемой, списком деталей и фотографиями Список деталей Electronics 2000: превосходная страница идентификации конденсаторов. Публикуется с разрешения. Electronics 2000’s Отличный графический калькулятор кодов резисторов Публикуется с разрешения. STL-файл для корпуса для 3D-печати (вверху) STL-файл для корпуса для 3D-печати (внизу) Страница с фотографиями Информация для заказа:   Стоимость комплекта 12 долларов плюс доставка. Пункты раскрывающегося меню ниже включают стоимость доставки. Покупатели DX — доставка DX стала чрезвычайно нестабильной и ненадежной. Совет директоров 4SQRP приостановил продажи DX. Оплата через PAYPAL При оплате чеком или денежным переводом (только в долларах США), пожалуйста, сделайте это в «Four State QRP Group» и отправьте по адресу: Четыре государства QRP Group Рон Поттер AG1P Почтовый ящик 1117 Фернли, Невада 89408   ПРИМЕЧАНИЕ ДЛЯ КАНАДСКИХ ПОКУПАТЕЛЕЙ: Из-за высоких банковских комиссий мы больше не можем принимать канадские денежные переводы. Crystal Spotter тщательно комплектуется и поставляется Джонни Мэтлоком, ACØBQ. Пожалуйста, направляйте вопросы по доставке, комплектам и деталям Джонни. Все доходы используются для финансирования OzarkCon. &nbsp Спасибо за поддержку The Four State QRP Group.
	© Copyright 2006….2023 — Four State QRP Group Файлы и изображения на этом сайте, если не указано иное, защищены авторским правом the Группа четырех государственных QRP и не может быть опубликована или использована без разрешение.

Официальное руководство IMSA Spotter 2021 года

Последнее руководство: Motul Petit Le Mans 2021 года
Последнее обновление:   v1d — суббота, 13 ноября (IWSC: TBD заменены на № 38, № 42, № 70, обновлены ливреи для № 7 и № 18. № 01 Бамбер вместо Магнуссена)

Добро пожаловать на страницу официального руководства IMSA Spotter 2021 ряд. Эта страница будет обновляться в течение всего сезона перед каждым этапом чемпионата MSA WeatherTech SportsCar Championship 2021 года и серии IMSA Michelin Pilot SportsCar Challenge.

Версия 1 руководства для Motul Petit Le Mans и Fox Factory 120 на Michelin Raceway Road Atlanta (ссылка) была выпущена и будет обновляться в течение недели с учетом любых изменений.

В качестве финала сезона у нас есть полный список классов с 43 автомобилями, участвующими в главном событии, включая финальную гонку для гоночных автомобилей GTLM Spec и 40 гоночных автомобилей GT4 и TCR, участвующих в Michelin Pilot Challenge.

Если вы посещаете гонку, распечатанный буклет будет доступен на трассе. У Indycar также есть собственное руководство для корректировщиков, которое будет доступно позже на этой неделе в разделе «Подробности о гонке».

Спасибо IMSA за сотрудничество с гидом. Если вы нашли руководство полезным, не стесняйтесь поблагодарить IMSA в Твиттере. Без их поддержки не было бы гида. Спасибо всем командам, которые помогли создать руководство.

Почти каждая команда снова оказала помощь в этот очень сложный год! Кроме того, особая благодарность Shea Adam и Paul Marquardt за их потрясающие навыки чтения корректуры для этого начального руководства.

Спасибо болельщикам, работникам уголков и СМИ, которые на протяжении многих лет продолжали поддерживать Spotter Guides. Мы очень ценим вашу поддержку, особенно в этом году.

Спасибо за вашу поддержку в 2021 году. Если вам понравились руководства, сообщите об этом IMSA 😉



ПРИМЕЧАНИЕ. Пожалуйста, не стесняйтесь делиться руководством в социальных сетях, но ПОЖАЛУЙСТА, ССЫЛКА НА ЭТУ СТРАНИЦУ , а не на руководство (поскольку имена файлов меняются с обновлениями, особенно с изменением месяца на этой неделе), поэтому ваши друзья и поклонники могут загрузить последнюю версию руководства! Я также могу легче отслеживать данные, что, в свою очередь, помогает мне в поисках спонсорства



0199 Rolex 24 в Дайтоне

12 часов Себринга

Мид Огайо

Детройт

Уоткинс Глен 6 часов

Уоткинс Глен 240

Лайм-Рок Парк

Роуд Америка

Лагуна Сека

Лонг-Бич

ВиР

АВТОРСКИЕ ПРАВА 2021 – Авторские права на данное руководство корректировщика, макет и иллюстрации принадлежат Энди Блэкмору.
