Ремонт светодиодного LED прожектора своими руками

Одним из современных видов светодиодных источников света для уличного освещения является светодиодный прожектор. Электрическая схема светодиодного прожектора принципиально не отличается от схемы светодиодной лампы. Основное отличие заключается в их конструкции, так как требуется обеспечить работоспособность в широком диапазоне температур в условиях осадков. Поэтому ремонт прожекторов своими руками мало чем отличается от ремонта светодиодных ламп и даже проще, так как не возникает трудностей при разборке. Для получения доступа к драйверу и светодиодам прожектора достаточно отвинтить всего несколько винтов.

Ремонт маломощного светодиодного прожектора

Попали мне в ремонт два одинаковых светодиодных прожектора типа СДО01-10 мощностью 10 Вт. При внешнем осмотре сразу была обнаружена неисправность у одного из них – частичное отслоение защитного слоя и наличие темного пятна на светоизлучающей поверхности светодиодной матрицы.

Внешний вид светодиодного прожектора

Надежда на ремонт прожектора с неисправной светодиодной матрицей сразу исчезла, так как стоимость такого светодиодного излучателя обычно превышает половину стоимости прожектора. Да и приобрести новую матрицу весьма проблематично, так как на светодиодах обычно нет маркировки и определить тип нестандартного излучателя сложно. Внешний вид второго прожектора не вызвал вопросов.

Решил упростить задачу ремонта, переставив драйвер прожектора со сгоревшей матрицей в прожектор с исправной. Но снятие задних крышек показало, что в обоих прожекторах драйверы неисправны.

Сгоревшие резисторы в драйверах прожекторов

В обоих драйверах перегорели защитные резисторы номиналом 1 Ом, что свидетельствовало о пробое одного из диодов диодного мостика или ключевого транзистора.

Сгоревшие транзисторы в драйверах прожекторов

Прозвонка мультиметром показала, что пробит переход у ключевого n-p-n транзистора D13005K и управляющего S8050.

Сгоревшая оптопара в драйвере прожектора

Резистор и транзисторы были выпаяны и заменены исправными, но прожектор не заработал. Дальнейший поиск неисправного элемента привел к оптопаре обратной связи, которая оказалась в обрыве. На фотографии оптопара находится слева вверху. После замены оптопары светодиодный прожектор заработал.

Электрическая схема светодиодного прожектора

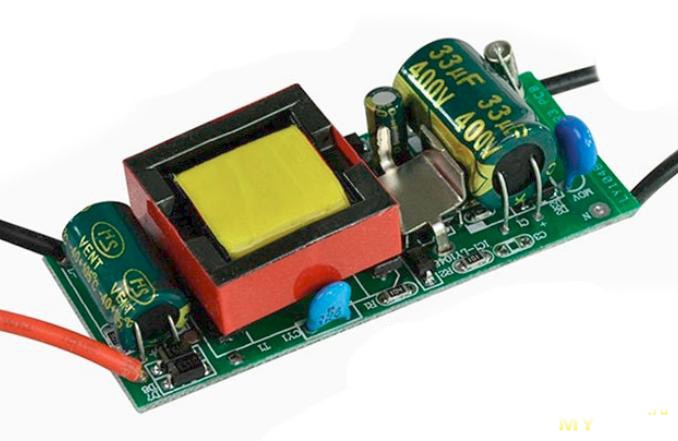

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.

Электрическая схема светодиодного прожектора

Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.

С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом. С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.

Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.

Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).

Причина перегорания светодиодной матрицы в прожекторе

Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.

Navigator NFL-P-30-4K-BL-SNR-LED — горят часть светодиодов. Ремонт. Схема.

© 2010-2020 — ZIPSTORE.RU Запчасти и компоненты для торгового оборудования

Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник — пятница с 9:00 до 18:00; суббота и воскресенье — выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел, Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург, СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана, Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь, Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск, Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток, Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров, терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? — сделайте запрос нашим менеджерам. Официальный сайт компании Zipstore.ru.

Макгруп

McGrp.Ru

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети

  • Регистрация
  1. Главная
  2. Страница не найдена

  • Реклама на сайте
  • Контакты

    • © 2015 McGrp.Ru

    Как подключить светодиодный прожектор к сети 220

    Светодиодные прожекторы широко используется для подсветки территории. Значительный разброс мощности от 10 Вт до 200 Вт позволяют использовать их на самых разнообразных объектах от подсветки садовой дорожки до освещения автомобильной стоянки.

    При выборе желательно обращать на маркировку типа корпуса, она говорит о гидроизоляционных свойствах конструкции. Корпус с маркировкой IP 44 не имеет защиты от влаги и используется исключительно в помещениях, например, гараже. IP 65 рекомендуют размещать под навесом для защиты от прямого попадания дождя, IP 67 без проблем устанавливается на открытом пространстве, а IP 68 полностью водонепроницаемый и может размещаться хоть в бассейнах.

    Как подключить светодиодный прожектор к сети 220

    В корпусах IP 44 драйвер питания часто расположен снаружи корпуса в отдельной коробке, у IP 65, IP 67, IP 68 плата питания находится внутри корпуса и провода подводятся к ней через специальную гайку с сальником — гермоввод.

    Подключение светодиодного прожектора

    Для монтажа проводки никакого специального оборудования не требуется, достаточно обычной крестовидной отвертки. Если от точки подключения до места монтажа достаточно далеко провод желательно зафиксировать специальными пластиковыми скобами для фиксации проводки. Зачищенные провода к плате питания внутри прожектора подключают через поджимные клемы.

    Схема подключения светодиодного прожектора

    Существуют определенные стандарты подключения. Это сделано ради того, что бы любому человеку, обслуживающему прибор было проще ориентироваться в проводке. Стандартно применяют схему подключения светодиодного прожектора с тремя проводами: жёлтый – заземление, красный (иногда коричневый) – фаза, синий – ноль.

    Фазу можно найти с помощью обычной отвертки тестера с индикаторной лампочкой в ручке.

    Как выбрать провод для подключения прожектора

    Учитывая, что мощность прожекторов на светодиодах может отличаться в десятки раз, провода также потребуются разные. Для мощности 10-50 Вт будет достаточно многожильного медного провода сечением 1-1,5 мм.кв., а вот для мощных лучше взять проводку с сечением 2 мм.кв. Нужно учесть и длину питающего провода. Если расстояние от точки подключения до источника света больше сотни метров — провод потребуется большего сечения иначе, за счет падения напряжения, яркость светодиода снизится.

    Монтаж светодиодного прожектора

    В отличие от обычных ламп накаливания светодиодные матрицы чувствительны к перегреву. Площадь светоизлучающего элемента относительно не велика и выделяет много тепла. Отвод излишков теплопродукции происходит исключительно через поверхность корпуса поэтому не следует производить монтаж вплотную к поверхностям, оставьте 10-15 см зазор для лучшей конвекции.

    Как подключить светодиодный прожектор с датчиком движения

    Схема подключения прожектора с датчиком движения
    Модели с датчиком движения очень популярны, согласитесь, не всегда комфортно в полной темноте на ощупь искать выключатель.

    Датчик движения представляет собой специальный ультразвуковой модуль с реле. При движении в зоне действия «луча» реле замыкается, подавая питание. В самом датчике можно установить время задержки, через которое питание отключится при отсутствии движущихся предметов. На рисунках вы видите модуль датчика движения и схему, как подключить датчик движения к светодиодному прожектору.

    Параллельно датчику можно смонтировать обычный выключатель, на случай выхода самого датчика из строя.

    Обслуживание светодиодного прожектора

    При правильной установке, соблюдения целостности гидроизоляции и параметров проводки обслуживание прибору не требуется.

    Появление конденсата на внутренней поверхности стекла свидетельствует о нарушении целостности или плотности прилегания гидроизоляционной прокладки. При возникновении такой ситуации отключите питание и демонтируйте переднюю панель. Дайте время полностью ему просохнуть и удостоверившись в целостности резинки-уплотнителя соберите корпус и подключите питание.

    Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

    Прожектор ЭРА LPR-20-6500K-M

    Товар, который выгоднее купить у нас, нежели там…
    Эра не является производителем этого прожектора (как и всё остальное этой марки). Она просто заказывает крупные партии товара со своим лейблом и перепродаёт нам — это обычное явление.

    Естественно, этот-же прожектор можно купить непосредственно в Китае под другими марками, например GQ, но его стоимость получается выше.
    aliexpress.com/item/10pc-lot-DHL-FEDEX-free-shipping-10w-20w-30w-50w-LED-Flood-light-black-shell-led/920242173.html
    Также его возможно приобрести оффлайн в сетевых супермаркетах за 800-900р.

    Страница «производителя»
    www.eraworld.ru/ru/catalog/prozhektory/era-lpr-20-6500k-m-15450_1167489.html
    Продаётся в коробке с описанием основных технических характеристик


    Про рассеиватель из стекла видимо пошутили — тут светорассеивателя просто нет

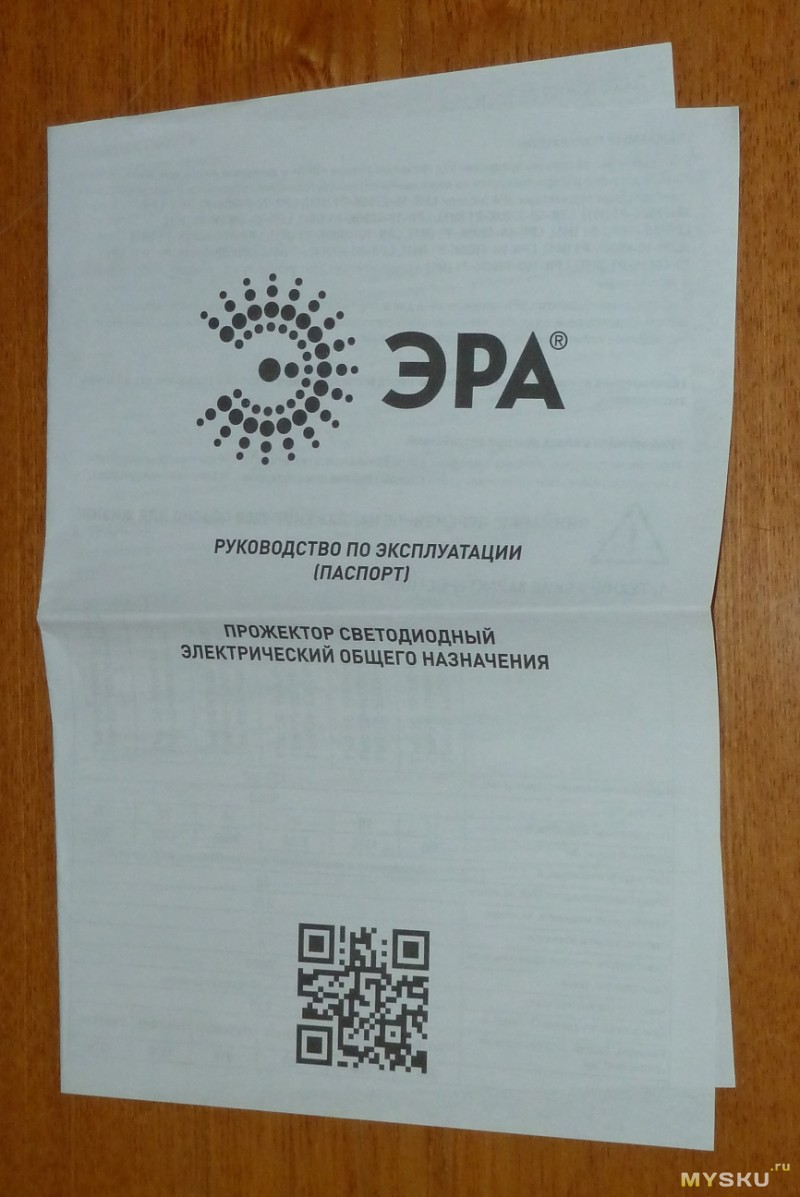

    Паспорт на Русском языке


    Он-же в электронном виде
    www.eraworld.ru/ru/pdf/instruction/RE_projectory_LPR-10%2820_30_50_70%29-2700K%284000K_6500K%29-P1_M.pdf

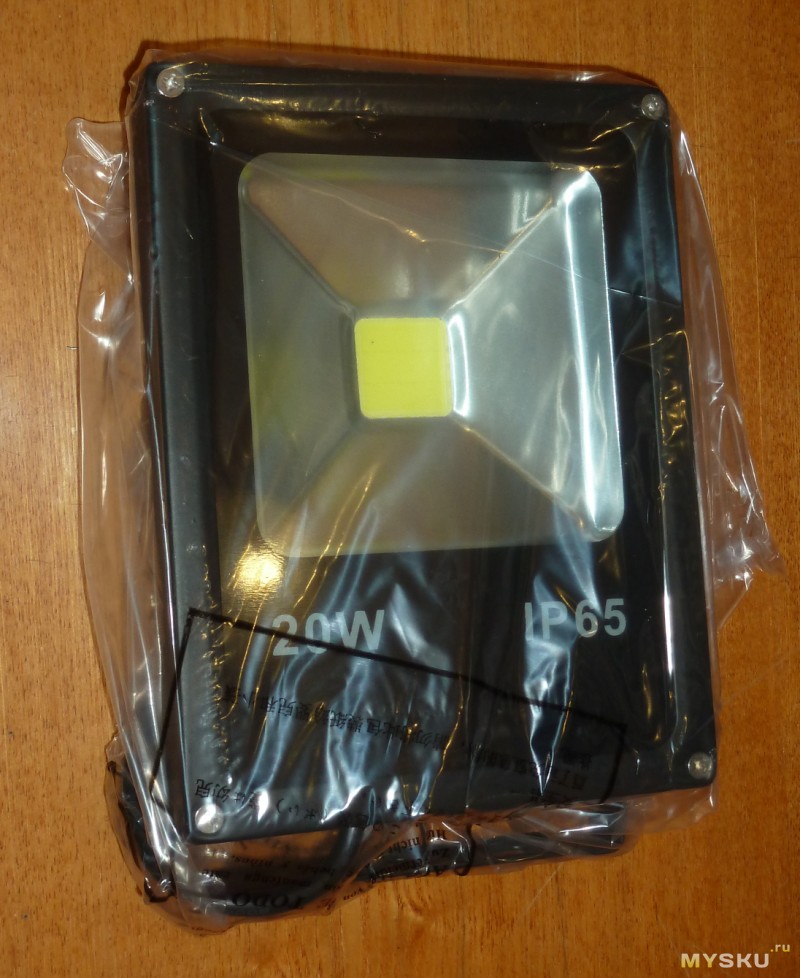

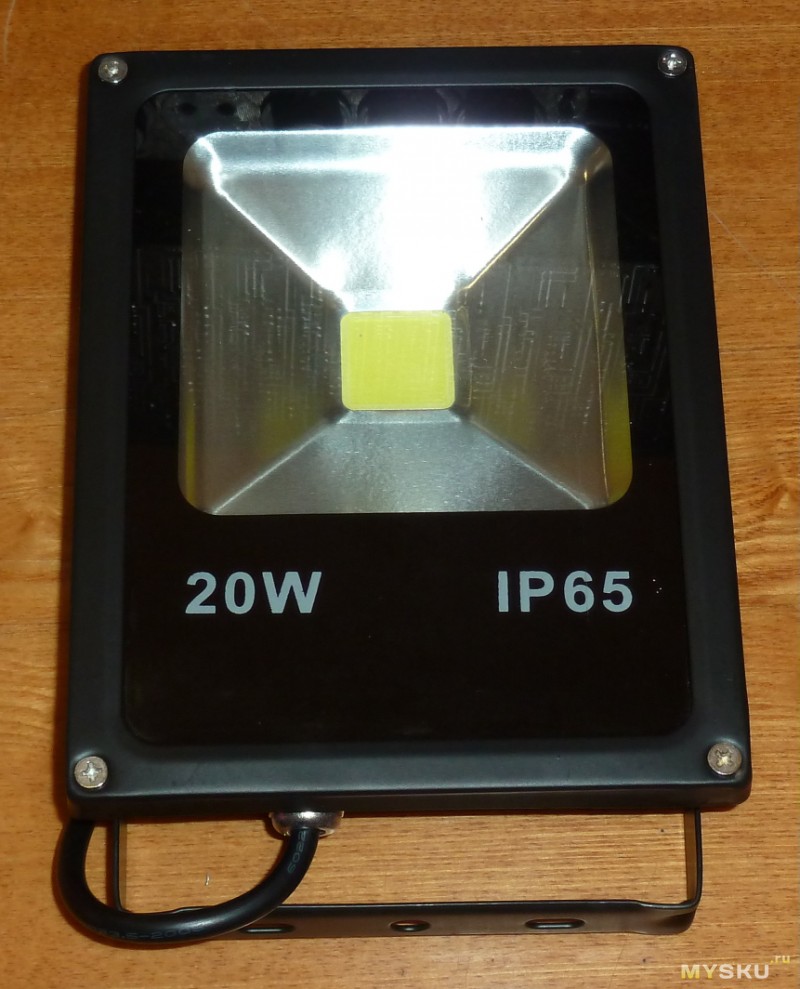

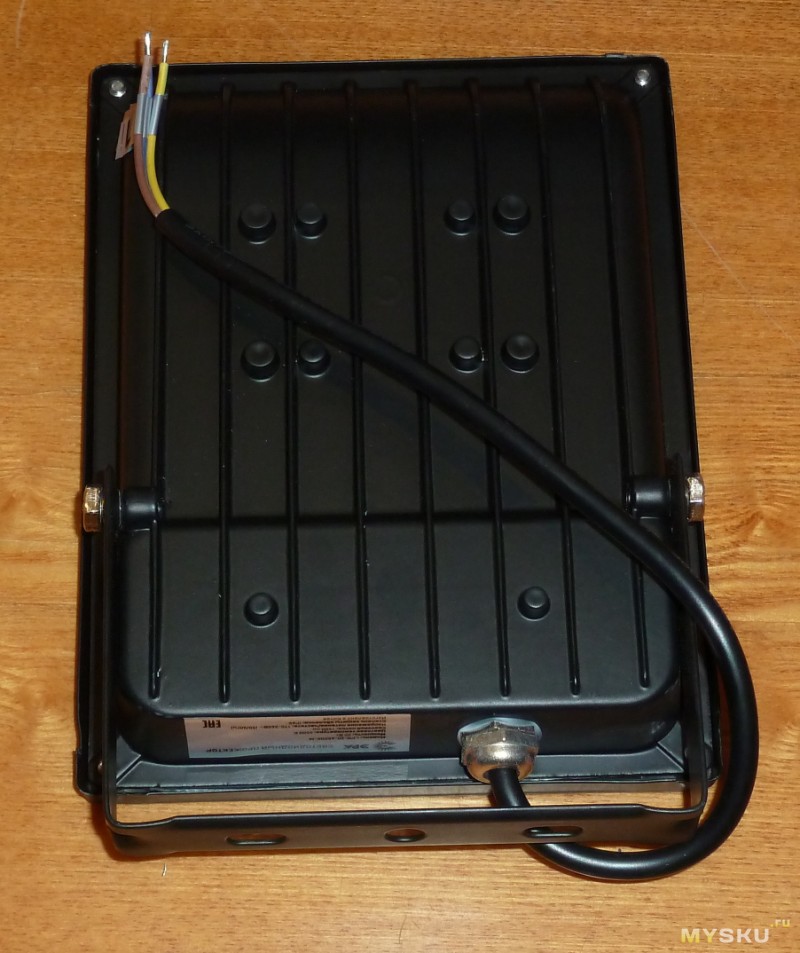

    Корпус — металлический, спереди — стекло.

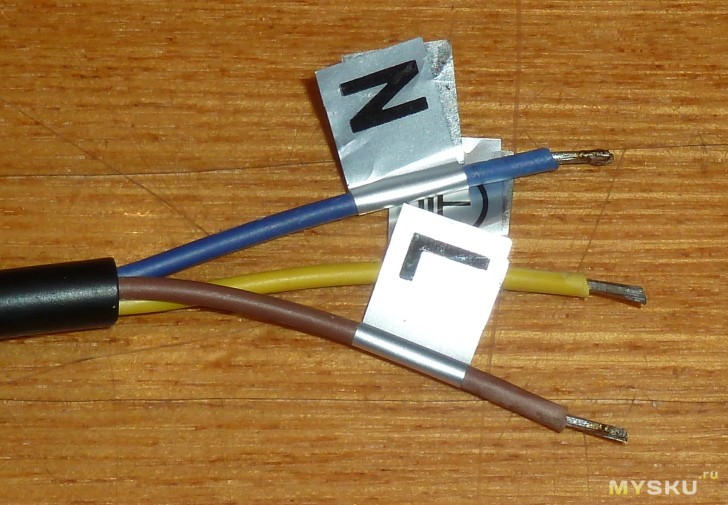

    Кабель подключения 3 х 0,75кв. мм имеет указывающие бирки.

    Нагрев неравномерный из-за тонкостенного силуминового корпуса — греется в основном в районе установки светодиодной матрицы.
    При окружающей температуре 18°С, нагрев корпуса за светоизлучающей матрицей 61°С, при этом внизу корпус чуть тёплый — 39°С

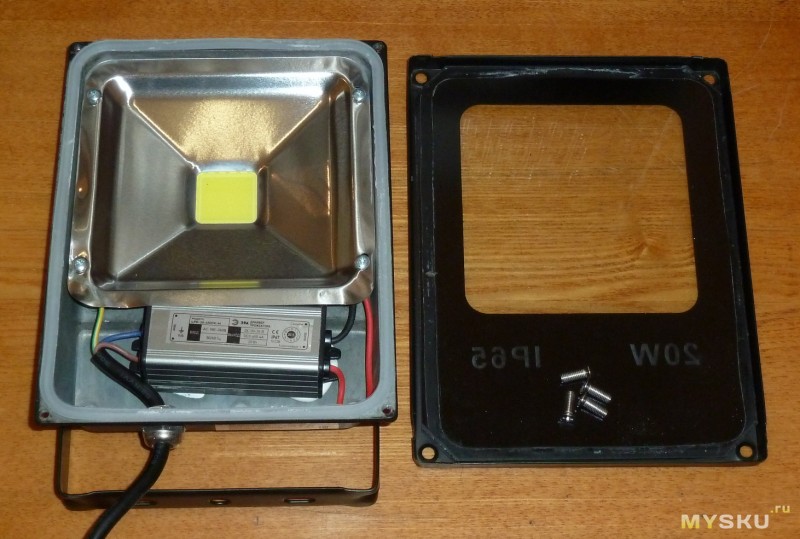

    Без разборки естественно не обошлось. Между стеклом и корпусом стоит силиконовая герметизирующая прокладка, обеспечивающая неплохую степень защиты IP65 (может работать под дождём)
    Отражатель — алюминиевая фольга 0,3мм, угол отражения в обоих плоскостях около 150º

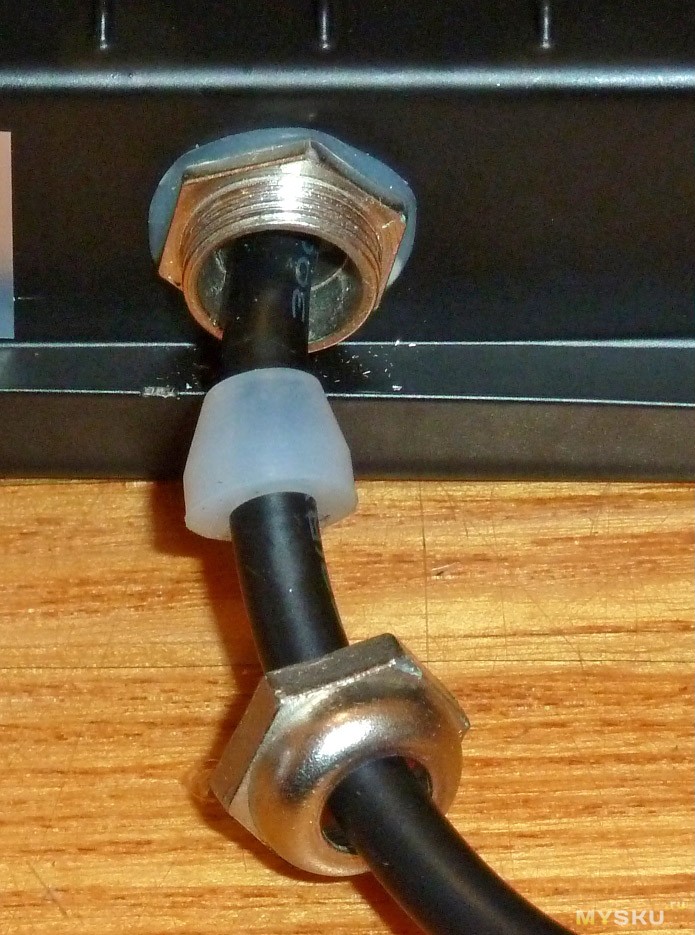

    Кабель подключения герметизирован сальником
    .

    Излучающая поверхность немного испачкана, видимо условия сборки не идеальные

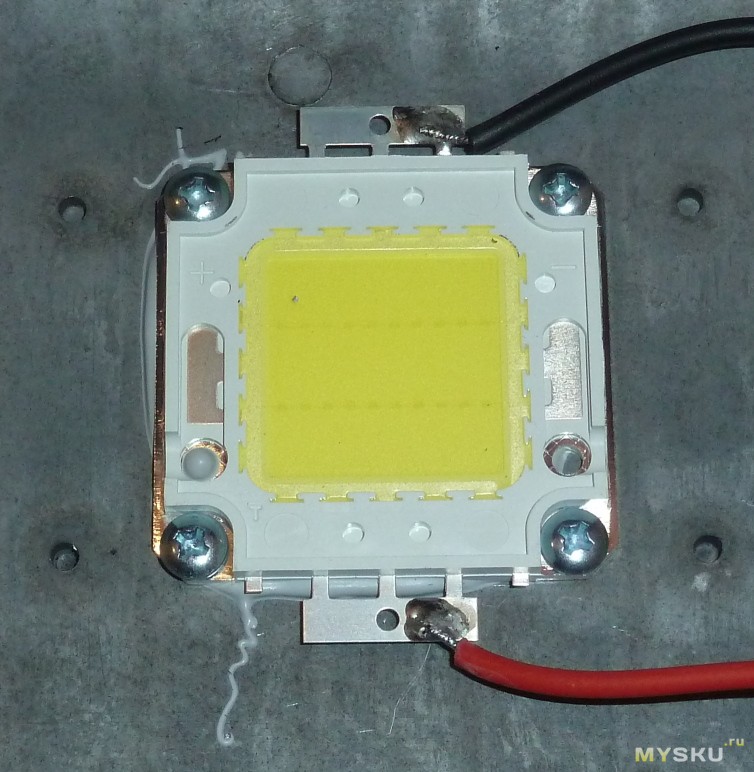

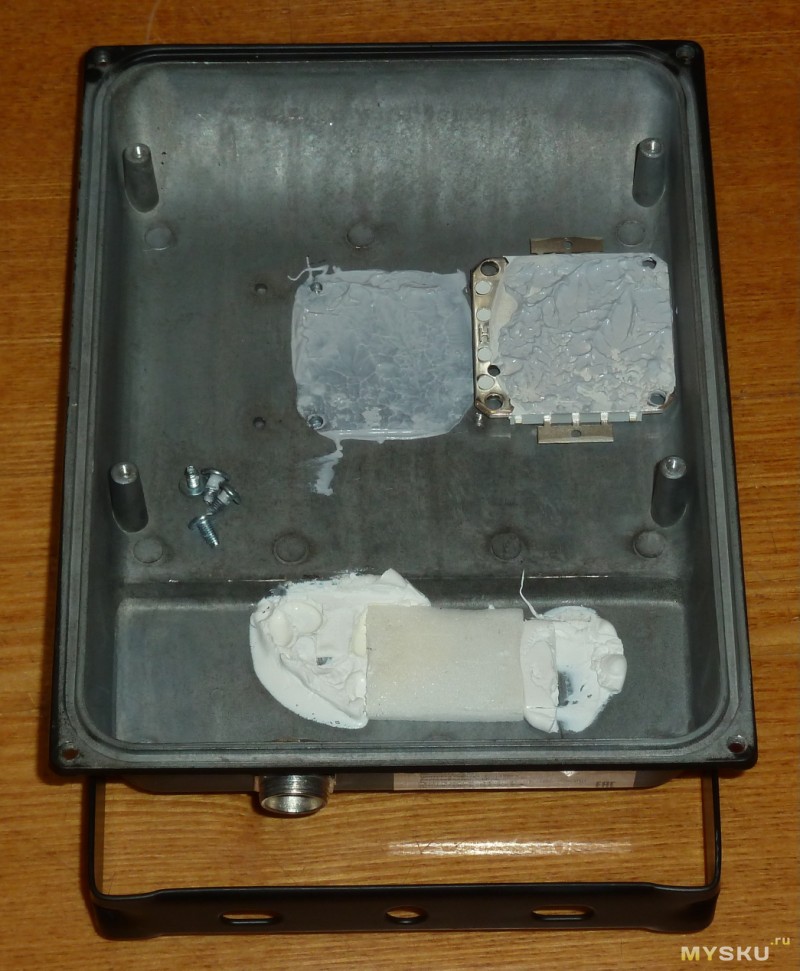

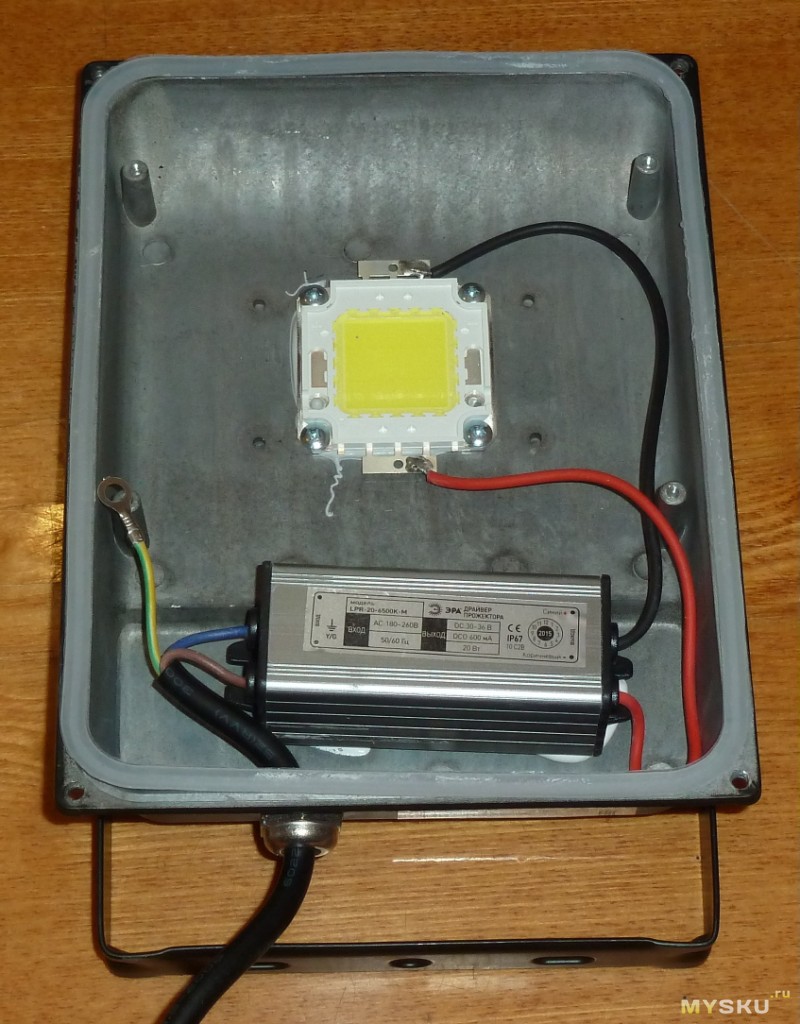

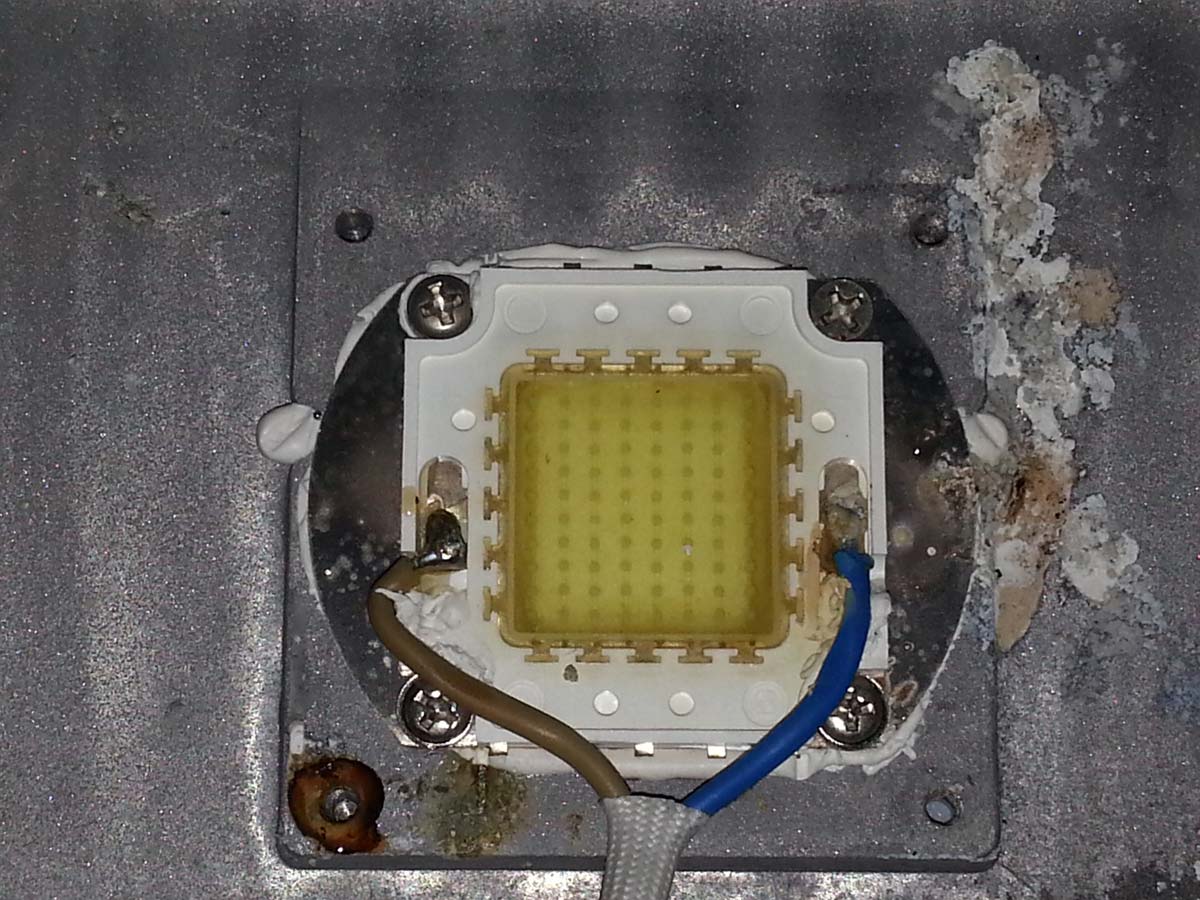

    Светодиодная матрица установлена на светло-серую теплопроводную пасту и привинчена 4 винтами.

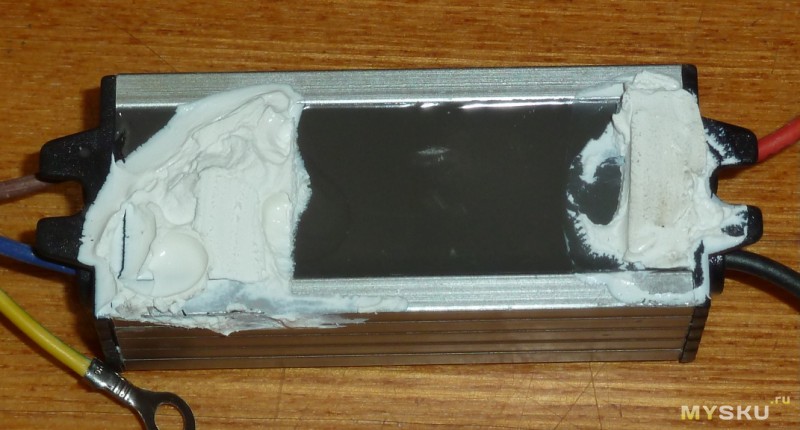

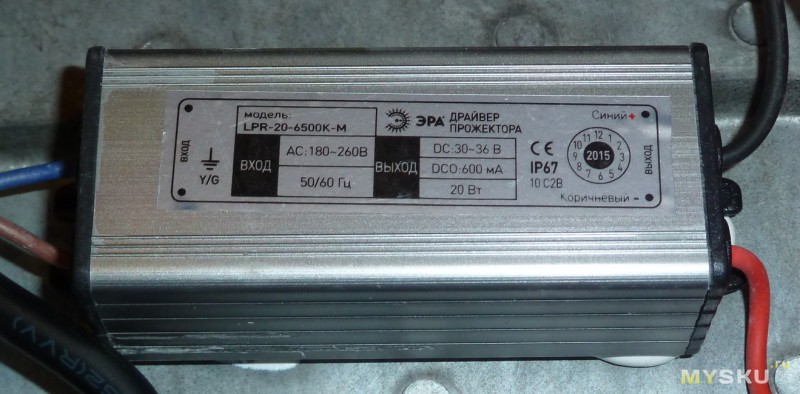

    Драйвер приклеен к корпусу липкой двусторонней лентой + герметиком. Это сделано для того, чтобы пока герметик полимеризуется — драйвер не отвалился при сборке.

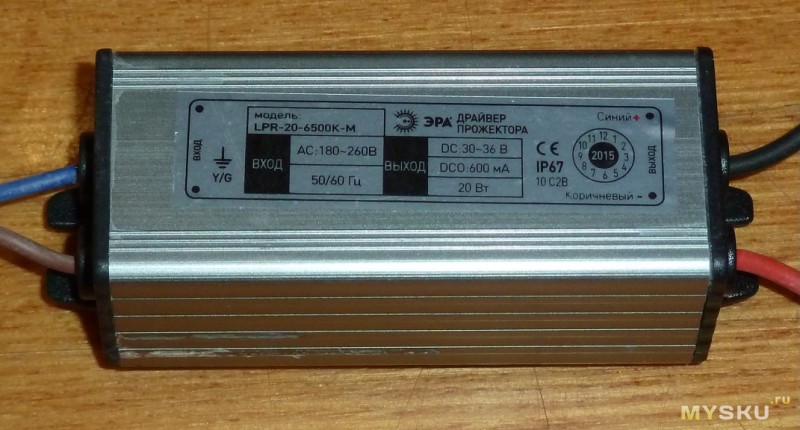

    Плата драйвера имеет металлический кожух и залита герметиком.


    Без повреждения, разобрать драйвер затруднительно, рисковать не стал. С большой степенью вероятности внутри такая плата:

    Напряжение холостого хода драйвера 46В, под нагрузкой 33,75В
    Выходной ток 0,445А вместо заявленных 0,6А, что ограничивает подаваемую на матрицу мощность до 15Вт (33,75В х 0,445А). Учитывая качество большинства китайских светодиодов, это выглядит разумным решением — дольше проживёт.
    Сам драйвер почти не греется и имеет высокий КПД (90%) — от сети потребление прожектора 16,5- 16,7Вт

    Свет действительно холодный, но не синюшный. Конус света широкий по горизонтали и вертикали. Яркость измерять нечем, но светит заметно слабее галогенного прожектора 150Вт.

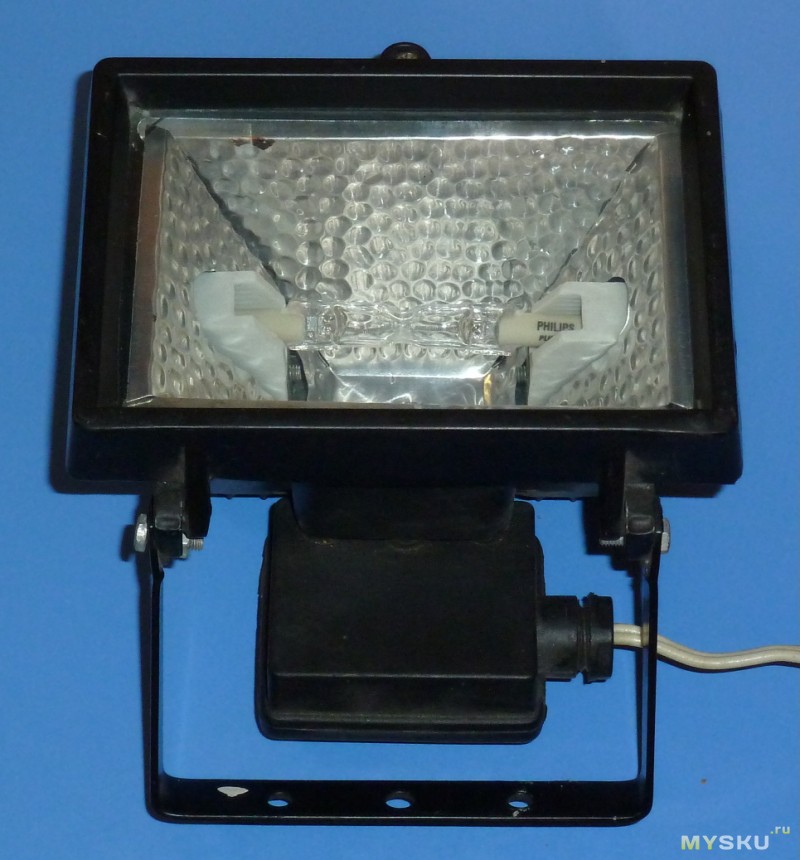

    Напрямую сравнивать их нельзя, т.к. у галогенного прожектора в вертикальной плоскости угол гораздо уже.
    Для более наглядного сравнения сфотал в ручном режиме на одинаковых настройках лист бумаги, положенный прямо на стекло обоих прожекторов. Методика конечно далека до совершенства, ну хоть что-то.


    На фото видно, что галоген всё равно даёт больше света.
    Смею предположить, что примерно такую-же яркость даст 30Вт LED прожектор
    Прожектор ЭРА даёт небольшие пульсации света на видео, но т.к. ими не освещают жилые помещения, это не является проблемой.

    Вывод: нормальный недорогой светодиодный прожектор

    Светодиодный прожектор DuroSite® — 10 / 15K

    95050 люмен, DuroSite 650od 1150 люксемпл, Дюросайт 650od, дюросайт 650od, дюросайт 650SD 112 Вт, 347/480 В переменного тока, холодный белый 5000K, Стекло — Прозрачное, 304 SS Поворотный Brkt, Серый, [UL 1598 / A]
    FLE476MC4NG Прожектор DuroSite, 14750 люмен, 140 Вт, 100-277 В, холодный белый, NEMA 7×6, линза из прозрачного закаленного стекла, [CE / ENEC5 9000 9]
    FLU76B2BNTNNGN FLW466NC4NG Прожектор DuroSite, NEMA 6, 15 000 люмен, 135 Вт, 100 — 277 В переменного тока, холодный белый 5000K, стекло — прозрачное, 304 SS Swivel Brkt, серый, [UL 15989 9000 9000 9000 9000] 9000 FLU75B2ANTNNGN DuroSite Прожектор, NEMA 5, 11 000 люмен, 106 Вт, 100 — 277 В переменного тока, холодный белый 5000K, стекло — прозрачное, 304 SS поворотный Brkt, серый, [UL 1598 / A]
    000000NG Прожектор DuroSite, 15000 люмен, 140 Ватт, 100-277 В, холодный белый, NEMA 6, прозрачная закаленная стеклянная линза, [CE / ENEC / RCM]
    FLU76B5ANTNNGN FLW266NC5NG
    FLU77B2ANTNNGN FLW276NC2NG Прожектор DuroSite 11500 люмен, 106 Вт, 100-277 В переменного тока, холодный белый, NEMA 7×6 прозрачного стекла, NEMA 7×6 ,
    FLE467MC4NG Прожектор DuroSite, 14750 люмен, 130 Ватт, 100 Вт, 100-277 В, холодный белый, NEMA 6×7, прозрачная закаленная стеклянная линза,
    FLU76B2BNEN000000000000000000000000000000000000000000000000 от NEK к номеру 0 000 000 000 000 000 000 N50NO 135 Вт, 100 — 277 В переменного тока, холодный белый, 5000 К, стекло — прозрачное, 304 SS поворотный Brkt, серый, [UL 1598 / A]
    FLEB66MC2NG Vigilant Dual прожектор, 56000 люмен, 385 Вт, 120-277 В переменного тока , NEMA 6, холодный белый, [CE / ENEC / RCM]
    FLE444MC4NG DuroSite Прожектор, 14500 люмен, 140 Вт, 100-277 В, холодный белый, NEMA 4, линза из прозрачного закаленного стекла, [CE / ENEC / RCM]
    FLU75B2ANTNNGN 9 0005 FLW255NC2NG DuroSite Прожектор 11000 люмен, 106 Ватт, 100-277 В переменного тока, холодный белый, NEMA 5, прозрачная закаленная стеклянная линза,
    FLU76B2ANTNNGN FLW266N50D250, N502N502NS2000DFLOWN , 100 — 277 В перем. Тока, холодный белый, 5000 К, стекло — прозрачное, 304 SS, поворотный Brkt, серый, [UL 1598 / A]
    .

    Светодиодный прожектор SafeSite® — 10 / 15K

    A Прожектор SafeSite, средний, 16000 люмен, 144 Вт, 100-277 В перем. Тока, нейтрально-белый, стеклянный объектив, распределительная коробка, [ATEX / IECEx зона 1] 9000менс, 10650 люксов, прожектор 1065050 LuSlight Прожектор 106 100-277 В переменного тока, холодный белый, NEMA 6, прозрачное закаленное стеклянное стекло, [CID2]
    FDD76CAMDSNNGN Двойной прожектор SafeSite, NEMA6, 56 000 люмен, 457/409 Вт, 347/480 В переменного тока, холодный белый 5000K, стекло — прозрачное, серый, затемнение 0 ( 10V), [UL 844 Class I Div. 2]
    FLD77B2ANTNNGN FLD276NC2NG Прожектор SafeSite 11500 люмен, 106 Вт, 100-277 В пер. Прожектор 11750 люмен, 112 Ватт, 347-480 В переменного тока, холодный белый, NEMA 7×6, прозрачная закаленная стеклянная линза, [CID2]
    FLD77B2ANTNNGN Прожектор SafeSite 11500 люмен, 106 Вт, 100-277 В переменного тока, холодный NEMA 7×6, прозрачная закаленная стеклянная линза, [CID2]
    FLD76B2BNTNNGN FLD466NC4NG прожектор SafeSite 15000 люмен, 135 Вт, 100-277 В перем.
    FLD76B2BNTNNGN Прожектор SafeSite 15000 люмен, 135 Вт, 100-277 В переменного тока, холодный белый, NEMA 6, прозрачная закаленная стеклянная линза, [CID2]
    FDD76C2MDSNN6N 9000 SafeSite Dual Floodlight, NEMA6, 56 000 люмен, 385 Вт, 100-277 В переменного тока, холодный белый 5000K, стекло — прозрачное, серое, затемнение (0-10 В), [UL 844 Class I Div.2]
    FLA9MN4PNKNG Прожектор SafeSite, средний, 23500 люмен, 212 Вт, 110-277 В переменного тока, нейтральный белый, стеклянный объектив, распределительная коробка, [зона ATEX / IECEx 1]
    000000
    FLD76B2ANTNNGN FLD266NC2NG
    FLD77B5ANTNNGN Прожектор SafeSite 11750 люмен, 112 Вт, 347-480 В переменного тока, холодный белый, NEMA 7×6, прозрачное закаленное стекло , [CID2]
    FLD266NC2NGDR Прожектор SafeSite 11205 люмен, 109 Вт, 100-277 В переменного тока, холодный белый, NEMA 6, прозрачное закаленное стеклянное стекло, комплект принадлежностей для буровой установки [CID2]
    ,
