Как правильно подключить 3-pin и 4-pin вентиляторы к материнской плате. Какое напряжение на контактах разъема вентилятора. Как регулировать скорость вращения кулеров с помощью ШИМ и напряжения. Можно ли подключить 3-pin вентилятор к 4-pin разъему.

Содержание

Схема подключения 3-pin и 4-pin вентиляторов

Большинство современных компьютерных вентиляторов имеют 3-pin или 4-pin разъемы для подключения к материнской плате. Рассмотрим распиновку и назначение контактов этих разъемов:

3-pin разъем вентилятора

Контакт 1 (черный провод) — земля (GND)
Контакт 2 (красный провод) — питание +12В
Контакт 3 (желтый провод) — сигнал тахометра

4-pin разъем вентилятора

Контакт 1 (черный) — земля (GND)
Контакт 2 (желтый) — питание +12В
Контакт 3 (зеленый) — сигнал тахометра
Контакт 4 (синий) — ШИМ-сигнал управления

Как видим, основное отличие 4-pin разъема — наличие дополнительного контакта для ШИМ-управления скоростью вращения.

Какое напряжение на контактах вентилятора?

На разъемах компьютерных вентиляторов присутствуют следующие напряжения:

Питание: +12В постоянного тока
Сигнал тахометра: импульсный сигнал 0-5В
ШИМ-сигнал (для 4-pin): импульсы 0-5В, частота 25 кГц

Питающее напряжение +12В подается с блока питания через материнскую плату. Сигнал тахометра генерируется самим вентилятором для измерения скорости вращения. ШИМ-сигнал формируется контроллером на материнской плате для управления скоростью 4-pin вентиляторов.

Способы регулировки скорости вращения вентиляторов

Существует два основных способа изменения скорости вращения компьютерных вентиляторов:

1. Регулировка напряжения питания

Применяется для 3-pin вентиляторов. Скорость меняется путем снижения напряжения питания с 12В до 5-7В. Реализуется с помощью реостатов, ШИМ-контроллеров или специальных адаптеров.

2. ШИМ-управление

Используется для 4-pin вентиляторов. Скорость регулируется изменением скважности ШИМ-сигнала на 4-м контакте. Позволяет плавно менять обороты от минимальных до максимальных.

ШИМ-управление является более эффективным, так как позволяет снизить обороты вентилятора без потери мощности на нагрев резисторов.

Можно ли подключить 3-pin вентилятор к 4-pin разъему?

Да, 3-pin вентилятор можно подключить к 4-pin разъему на материнской плате. При этом:

Вентилятор будет работать на полной скорости
Сигнал тахометра будет передаваться корректно
ШИМ-управление работать не будет

Для регулировки скорости 3-pin вентилятора в 4-pin разъеме потребуется настройка в BIOS/UEFI режима DC вместо PWM для данного разъема. Это позволит менять напряжение питания.

Как определить скорость вращения по сигналу тахометра?

Сигнал тахометра представляет собой импульсы, частота которых пропорциональна скорости вращения вентилятора. Для определения оборотов в минуту (RPM) используется следующая формула:

RPM = (частота импульсов * 60) / количество импульсов на оборот

Большинство вентиляторов выдают 2 импульса на оборот. Таким образом, формула принимает вид:

RPM = частота импульсов * 30

Например, если частота импульсов тахометра составляет 50 Гц, то скорость вращения вентилятора равна 1500 об/мин.

Как самостоятельно регулировать скорость 3-pin вентилятора?

Для ручной регулировки скорости 3-pin вентилятора можно использовать следующие способы:

Реостат или потенциометр, включенный последовательно в цепь питания
Резистор с фиксированным сопротивлением (7В — 200 Ом, 5В — 150 Ом)
Диодный адаптер (1 диод — 10.4В, 2 диода — 8.8В)
Контроллер на основе LM317 с регулировкой напряжения
ШИМ-контроллер с преобразованием ШИМ в напряжение

При самостоятельной регулировке важно не опускать напряжение ниже минимального рабочего значения вентилятора во избежание его остановки.

Особенности подключения вентиляторов блока питания

Вентиляторы в блоке питания компьютера обычно имеют 2-контактное подключение:

Красный провод — питание +12В
Черный провод — земля (GND)

Такие вентиляторы можно регулировать только изменением напряжения питания. При этом следует соблюдать осторожность, чтобы не допустить перегрева блока питания из-за слишком низких оборотов.

Некоторые современные блоки питания имеют встроенные контроллеры, автоматически регулирующие скорость вентиляторов в зависимости от нагрузки и температуры.

Управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему

8 марта 2009, воскресенье 01:19

GhostPVV [ ] для раздела Блоги

Сегодня удачно спаял схемку управления скоростью вращения 3pin вентилятора на кулере процессора, при подключении его к материнке с 4pin разъемом. К данному занятию меня подтолкнуло полное отсутствие в продаже вентиляторов с 4pin шнурками, в противном случае я бы не морочил себе голову поисками схемы, пайкой и подбором элементов.

Схему взял вот эту:

Схема управления скорость вращения 3 pin вентилятора (от 4 pin разъема на мат.плате)

//st.overclockers.ru/legacy/v1/65218.gif

С форума:
https://forums.overclockers.ru/viewtopic.php?t=96246

Цитирую:

=======
Схема для подключения 3-pin кулера к 4-pin разьему на мат. плате..

Прислана Alexey-Rus. за что ему спасибо
Элементы:
VT1 — кт315б
VT2 — кт814 (816)
R1 — 4.3 кОм
R2 — 1 кОм
R3 — 1,5 кОм
R4 — 51 Ом
Номиналы резисторов скорее всего придётся немного подогнать. При должном их подборе думаю будет работать даже если сигнал на Control изменяется от 3 до 4,5 В как, например, у Burger (у меня на Control — от 0,4 до 3,5В при этом напряжение на кулере от 0 до почти 12В).

=======

Что пришлось сделать опытным путем:
1) Убрал R2, т.к. с ним вентилятор вообще не запускается.
2) R3 заменил на 2,0 кОм.
3) R4 заменил на 1,5 кОм (если поставить 1,3 кОм скорость вращения вентилятора будет выше).

Проверил на следующих мат.платах:
EPoX EP-MF4 Ultra-3 + ВОХ кулер AMD
ASUS P5KPL-C + кулер Titan Vanessa L-Type TTC-NK25TB/SC(RB)

Схема работает замечательно, места занимает мало, не греется. В общем меня полностью устраивает. Фото ниже, кстати, собрано 2 схемы:

Схема управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему

На Epox скорость вращения кулера можно тонко настраивать, и это получается без каких либо проблем, а на Asus — начал работать Q-Fan, но почему-то тормозит меню БИОС при активации функции Q-Fan. Возможно проблема в не правильном определении материнкой скорости вращения вентилятора, возможно проблема датчика оборотов данного вентилятора. В общем буду ещё наблюдать…

Автору взятой за основу схемы (Alexey-Rus) — мои благодарности. Жаль, что он не довел её до ума, и не написал описание и особенности работы на разном железе, так сказать, для чайников

Обзор и тестирование видеокарты MSI GeForce RTX 4080 Gaming X Trio
Обзор и тестирование смартфона Doogee V Max
Обзор и тестирование мини-ПК Geekom MiniAir 11
Обзор и тестирование видеокарты MSI GeForce RTX 4090 Gaming X Trio
Главные игры февраля 2023 года
Интересные материалы
Возможно вас заинтересует
Автоматическая регулировка оборотов кулера 3-pin или реобас своими руками
Сразу скажу, что обзор не планировался и фото делались на утюг, так что качество будет соответствующее. Но я посчитал, что данный обзор может быть полезен и пересилив себя – сел писать. Так же предупреждаю, что мои познания в мире радиодеталей находятся на, скажем так, очень низком уровне.

Началось все с того, что я решил я перейти на дешевую, и в то же время производительную, платформу 2011-v3 с минимальными финансовыми вложениями. До этого сидел платформе AM3 с Phenom II X4.
При изучении рынка китайских материнских плат была выбрана самая дешевая, четырехканальная мать X99z v102, она же Machinist x99, Kllisre x99 и т.д. На этой плате всего 2 разъема для кулера – один 4 pin, и один 3 pin.
Machinist x99
Поэтому к ней был заказан разветвитель с питанием от Molex блока питания.
Фото разветвителя
Принцип работы его такой – с материнской платы он берет сигнал ШИМ, а от кулера, подключённого в красный разъем, передает показания датчика оборотов. ШИМ сигнал разветвлен на все разъёмы разветвителя, а питание 12 вольт и земля берется с разъёма Molex.
Все кулеры кроме процессорного у меня 3 pin и как известно совместимы с 4 pin разъёмами, только без регулировки вращения. Все было бы хорошо, если бы не увеличения шума кулеров.
Как оказалось, прошлая материнка от Gigabyte, возможно и не регулировала обороты трёхпиновых кулеров, но они не молотили на ней на полную мощность.
Например, кулер на передней стенке корпуса всегда работал на 1200 оборотах — почти бесшумно, и я думал, что это его максимальные обороты. Но на новой материнке он начал молотить на более чем 2 тыс. оборотах и издавая очень некомфортный шум.
Начал смотреть цены на 4 pin кулеры и скажу честно – они мне не понравились). Потом решил купить реобас, но с ручной регулировкой оборотом меня не устраивали, а те которые регулируют обороты по термодатчику, с необходимостью разместить его в корпусе ПК, в основном имели один разъем для кулера.
Далее великий и могучий Гугл выдал мне много интересных статей, на запрос «Как регулировать обороты 3 pin кулера» и было решено сделать реобас на основе разветвителя, купленного ранее и полевого транзистора.
Транзистор был выбран n-канальный IRLZ34NPBF — Даташит, так как он показался мне наиболее подходящим из того что было в наличии у нас в городе, резисторы у меня были.
Вроде больше ничего и не нужно по тем схемам, что я находил ранее, но уже при сборке случайно прочитал про индуктивную нагрузку для транзисторов и что нужно ставить защитный диод. Хорошо, что были в наличии диоды Шоттки — 1N5819, так как собирал я это все ночью и растягивать на несколько дней не хотелось.
Схема по которой ориентировался при сборке
Разветвитель и транзистор

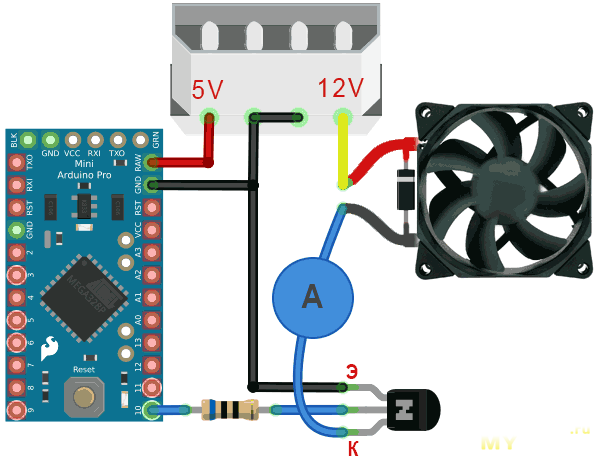

1. Выпаиваем конденсатор и перерезаем земляную дорожку, в ее разрыв мы будем впаивать транзистор

2. Впаиваем транзистор по такой схеме:
1) Сток — к минусовому контакту на месте конденсатора.
2) Исток – к минусу разъёма Мolex (любой из двух средних контактов)
3) Затвор через резистор к контакту с ШИМ сигналом, это 4 контакт кулерного разъёма.
Я впаял резистор на 330 ом, в разных схемах видел от 100 ом до 10 кОм.

3. Далее нюанс.
Если процессорный кулер у вас 4 pin вам нужно перерезать минус, идущий к красному разъёму и кинуть его в обход транзистора, если 3 pin — ничего делать не нужно.

4. Паяем Диоды катодом к плюсу, а анодом к минусу.
Возможно можно обойтись одним мощным диодом в такой сборке, надеюсь в комментариях напишут

Вот и все, теперь подключаем разветвитель к молексу блока питания и комплектным проводом к процесорному разъему 4 pin на материнской плате. Процессорный кулер подключаем в красный разъем разветвителя.
К остальным разъемам подключаем свои 3-pin кулеры, можно и 2-pin, так как они тоже прекрасно регулируются по такой схеме.
У меня все кулеры стартуют нормально, обороты регулируются в зависимости от температуры процессора. В простое работают безшумно на минимальных оборотах, а при нагрузке в полную мощность.
Если у вас какой-то кулер не стартует, то добавьте в схему, после транзистора, конденсатор микрофарад на 100.
