Схема ару. Автоматическая регулировка усиления (АРУ): принципы работы и применение в радиотехнике

Как работает автоматическая регулировка усиления. Для чего применяется АРУ в радиоприемниках. Какие бывают виды систем АРУ. Как реализуется схема АРУ на практике. Где еще используется принцип автоматической регулировки усиления.

Что такое автоматическая регулировка усиления (АРУ)

Автоматическая регулировка усиления (АРУ) — это система в радиоприемниках и других электронных устройствах, которая автоматически регулирует коэффициент усиления в зависимости от уровня входного сигнала. Основная цель АРУ — поддерживать постоянный уровень выходного сигнала при изменении уровня входного сигнала в широких пределах.

Принцип работы АРУ заключается в следующем:

• Схема АРУ измеряет уровень сигнала на выходе приемника
• При увеличении уровня входного сигнала АРУ уменьшает коэффициент усиления
• При уменьшении уровня входного сигнала АРУ увеличивает коэффициент усиления
• В результате уровень выходного сигнала остается примерно постоянным

Таким образом, АРУ компенсирует изменения уровня принимаемого сигнала, которые могут быть вызваны замираниями, изменением расстояния до передатчика и другими факторами.

Для чего нужна АРУ в радиоприемниках

Автоматическая регулировка усиления решает несколько важных задач в радиоприемниках:

• Предотвращает перегрузку усилительных каскадов при приеме мощных сигналов
• Обеспечивает примерно одинаковую громкость звучания станций с разным уровнем сигнала
• Уменьшает влияние замираний сигнала на качество приема
• Расширяет динамический диапазон приемника
• Облегчает настройку на станции

Без АРУ пришлось бы постоянно подстраивать усиление вручную при изменении уровня сигнала. АРУ делает этот процесс автоматическим, значительно упрощая эксплуатацию радиоприемника.

Основные виды систем АРУ

Существует несколько основных разновидностей систем автоматической регулировки усиления:

Простая АРУ

Простейшая схема, которая реагирует на среднее значение огибающей сигнала. Имеет большую постоянную времени и медленно реагирует на изменения уровня сигнала.

Усовершенствованная АРУ

Имеет меньшую постоянную времени и быстрее отрабатывает изменения сигнала. Часто содержит несколько цепей с разными постоянными времени.

Задержанная АРУ

Начинает работать только при превышении сигналом определенного порогового уровня. Позволяет сохранить чувствительность приемника при слабых сигналах.

Временная АРУ (ВАРУ)

Изменяет коэффициент усиления по определенному закону в течение периода следования импульсов. Применяется в импульсных системах, например, в радиолокации.

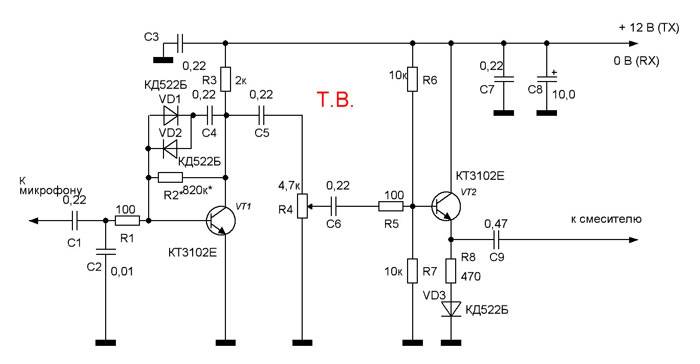

Как реализуется схема АРУ на практике

Рассмотрим типовую схему реализации АРУ в супергетеродинном радиоприемнике:

1. Сигнал с выхода детектора поступает на выпрямитель АРУ
2. Выпрямленное напряжение фильтруется и подается на усилитель постоянного тока
3. Усиленное напряжение АРУ подается на управляющие электроды усилительных ламп/транзисторов
4. При увеличении сигнала напряжение АРУ растет, уменьшая крутизну характеристики усилительных элементов
5. В результате коэффициент усиления падает, компенсируя рост входного сигнала

Важную роль играет фильтр АРУ, определяющий постоянную времени системы. Он сглаживает кратковременные изменения сигнала, но пропускает долговременные.

Где еще применяется принцип АРУ

Помимо радиоприемников, принцип автоматической регулировки усиления используется во многих других областях:

• В звукозаписывающей аппаратуре для выравнивания уровня сигнала
• В системах автоматической регулировки громкости в автомобилях
• В измерительных приборах для расширения динамического диапазона
• В системах автоматической регулировки усиления видеокамер
• В компрессорах звукового сигнала в музыкальных инструментах

Везде, где требуется автоматическая подстройка коэффициента усиления под изменяющийся уровень сигнала, может быть применен принцип АРУ.

Преимущества и недостатки систем АРУ

Автоматическая регулировка усиления имеет ряд преимуществ:

• Поддержание постоянного уровня сигнала на выходе
• Расширение динамического диапазона устройства
• Упрощение эксплуатации и настройки
• Улучшение качества приема при замираниях сигнала

Однако у АРУ есть и некоторые недостатки:

• Возможно подавление слабых сигналов при наличии сильных помех
• Искажение формы импульсных сигналов
• Возможно возникновение нелинейных искажений
• Усложнение схемы устройства

При правильном проектировании системы АРУ ее преимущества значительно перевешивают возможные недостатки.

Особенности настройки систем АРУ

При настройке систем автоматической регулировки усиления важно учитывать следующие моменты:

• Выбор оптимальной постоянной времени АРУ
• Настройка порога срабатывания для задержанной АРУ
• Подбор характеристики регулирования (линейная, логарифмическая и т.д.)
• Оптимизация диапазона регулирования
• Устранение возможных нелинейных искажений

Правильная настройка АРУ позволяет добиться максимальной эффективности ее работы в конкретном устройстве.

Заключение

Автоматическая регулировка усиления — важнейший элемент современных радиоприемных устройств. Она позволяет значительно улучшить качество приема и упростить эксплуатацию радиоаппаратуры. Принципы АРУ нашли широкое применение и в других областях техники. Развитие систем АРУ продолжается, появляются новые алгоритмы и схемные решения, позволяющие еще больше повысить эффективность автоматической регулировки усиления.

Основы радиолокации — Основные принципы радиолокации

Методы автоматической регулировки усиления

В большинстве радиолокационных приемников для обеспечения линейной обработки (без ограничения амплитуды) принятых сигналов применяются те или иные средства для управления уровнем общего усиления.

	English	Russian (Cyrillic)	German
STC	sensitivity time control	Временная Автоматическая Регулировка Усиления	entfernungs- (also: zeit-) abhängige automatische Verstärkungsregelung (Siemens- Neudeutsch: GTC: Gain Time Control)
AGC	automatic gain control	Шумовая Автоматическая Регулировка Усиления	rauschabhängige Automatische Verstärkungs- Regelung
MGC	main gain control	Ручная Регулировка Усиления	Handregelung
log amp	logarithmic amplifier	Логарифмический усилитель	logarithmischer Verstärker

Таблица 1. Методы регулировки усиления

Временная автоматическая регулировки усиления (ВАРУ)

Зависимость коэффициента усиления приемника от времени при использовании метода ВАРУ

Зависимость коэффициента усиления приемника от времени при использовании метода ВАРУ

Одной из особенностей функционирования приемников радиолокаторов является то, что амплитуды принимаемых ими эхо-сигналов могут изменяться в очень широких пределах в зависимости от дальности до цели. По этой причине настройки усиления приемника, предпочтительные для эхо-сигналов целей на малых дальностях, не подходят для приема сигналов, отраженных целями, находящимися на больших дальностях. Коэффициент усиления приемника должен быть максимальным для эхо-сигналов целей на больших дальностях и минимальным для эхо-сигналов ближних целей. Очевидно, что коэффициент усиления должен изменяться в зависимости от времени: быть минимальным в начале периода зондирования и постепенно увеличиваться по мере увеличения времени запаздывания эхо-сигналов.

Схему, реализующую регулировку коэффициента усиления в зависимости от времени в пределах одного периода зондирования, называют схемой временной автоматической регулировки усиления (ВАРУ) или аттенюатором с переменным коэффициентом ослабления.

Временная автоматическая регулировка усиления реализуется путем подачи меняющегося во времени напряжения смещения на усилительные каскады усилителя промежуточной частоты. На Рисунке 1 линией красного цвета показана типовая зависимость коэффициента усиления от времени. Зеленой линией показана зависимость амплитуды сигнала на входе приемника. Во время генерирования в передатчике и излучения зондирующего сигнала схема ВАРУ уменьшает коэффициент усиления приемника до нуля для того, чтобы предотвратить усиление сигнала передатчика, просачивающегося в приемный тракт (сигнал «пролаза»). После окончания излучения зондирующего сигнала напряжение ВАРУ начинает расти, постепенно увеличивая коэффициент усиления приемника.

В идеальном случае коэффициент усиления приемника должен увеличиваться прямо пропорционально четвертой степени дальности (R⁴), то есть обратно пропорционально уменьшению мощности эхо-сигнала. На практике эту зависимость часто заменяют экспоненциальной функцией, легко реализуемой в виде напряжения на заряжающемся конденсаторе.

Регулировку коэффициента усиления приемника при помощи ВАРУ обычно ограничивают дальностью около 50  миль. Считается, что в большинстве случаев сигналы, отраженные целими, находящимися ближе 50 миль еще могут перегрузить приемник (ввести его в насыщение), а после 50 миль это уже маловероятно и регулировка усиления уже не требуется.

Автоматическая регулировка усиления по уровню сигнала

тракт сигнала

управляющее
напряжение

ПЧ

ПЧ

C_L

I_tot

R_a

U_a

Рисунок 2. Упрощенная структурная схема АРУ

тракт сигнала

управляющее
напряжение

ПЧ

ПЧ

C_L

I_tot

R_a

U_a

Рисунок 2. Упрощенная структурная схема АРУ

тракт сигнала

управляющее
напряжение

ПЧ

ПЧ

C_L

I_tot

R_a

U_a

Рисунок 2. Упрощенная структурная схема АРУ

Регулировка усиления приемника необходима для настройки его чувствительности таким образом, чтобы обеспечить наилучший прием сигналов с амплитудами, изменяющимися в широких пределах. При этом, различие амплитуд может быть вызвано не только зависимостью от дальности, для компесации которой применяют метод ВАРУ, описанный выше. Принимаемые сигналы могут быть отраженными от целей с разной эффективной поверхностью или представлять собой помехи. Поэтому в некоторых радиолокационных приемниках применяют схемы автоматической регулировки усиления (АРУ) по среднему уровню принимаемого сигнала. Разновидностью этого метода является мгновенная автоматическая регулировка усиления (МАРУ).

В простейшем случае схема АРУ изменяет напряжение смещения (а значит, и коэффициент усиления) усилительных каскадов усилителя промежуточной частоты по среднему уровню принимаемого сигнала. При этом, если принимаются сигналы разных амплитуд, усиление подстраивается под меньший из них. Чаще используется метод мгновенной АРУ, поскольку он регулирует усиление приемника для каждого сигнала.

Схема АРУ представляет собой широкодиапазонный усилитель постоянного тока. Упрощенная структурная схема приведена на Рисунке 2. При изменении амплитуды принятого эхо-сигнала он мгновенно меняет коэффициент усиления усилителя промежуточной частоты. В случае применения мгновенной автоматической регулировки усиления обеспечивается полный (максимальный) коэффициент усиления для слабых сигналов и уменьшенный — для сильных сигналов. Диапазон работы МАРУ определяется количеством каскадов усиления в УПЧ, охваченных регулировкой. Если регулируется усиление только одного каскада, то диапазон работы МАРУ ограничивается на уровне около 20 дБ. Если количество таких каскадов увеличивается, до диапазон работы МАРУ может быть увеличен до 40 дБ.

Описанный выше метод регулировки усиления не учитывает влияние шумов и помех на характеристики обнаружения. Для поддержания постоянного уровня помех применяют шумовую автоматическую регулировку усиления (ШАРУ). В такой схеме коэффициент усиления УПЧ регулируется по измеренному уровню шума.

Логарифмический усилитель

Еще одним методом компенсации влияния большого динамического диапазона амплитуд принятых сигналов является использование так называемого логарифмического усилителя. Из его названия понятно, что зависимость коэффициента усиления от амплитуды входных сигналов для такого усилителя описывается логарифмической функцией. Слабые сигналы подвергаются большему усиления, а сильные — меньшему. Для сигналов низкой амплитуды это почти линейное усиление, а с увеличением амплитуды сигналов передаточная функция все больше становится логарифмической.

фильтр ПЧ

ПЧ

усилитель ПЧ

разные пороги

видео

U_e

I_tot

R_a

U_a

I₁

I₂

I₃

I₄

I₅

Рисунок 3. Структурная схема логарифмического усилителя

фильтр ПЧ

ПЧ

усилитель ПЧ

разные пороги

видео

U_e

I_tot

R_a

U_a

I₁

I₂

I₃

I₄

I₅

Рисунок 3. Структурная схема логарифмического усилителя

фильтр ПЧ

ПЧ

усилитель ПЧ

разные пороги

видео

U_a

I_tot

R_a

U_a

I₁

I₂

I₃

I₄

I₅

Figure 3: logaritmic amplifier block diagram

Логарифмический усилитель представляет собой ненасыщающийся усилитель, характеристика усиления которого подбирается таки образом, что, как правило, дополнителные меры по регулировке усиления уже не требуются. Следует отметить, что в логарифмическом усилителе выполняется также и детектирование принятого сигнала.

Логарифмический усилитель состоит из нескольких последовательных каскадов усиления, количество которых определяет динамический диапазон всего усилителя. Типовая структурная схема логарифмического усилителя приведена на Рисунке 3. Если бы в схеме отсутствовали детекторы со второго по пятый, то выходное напряжение было бы ограничено насыщением последнего каскада усиления. Детекторы, подключенные к каскадам со второго по пятый, обнаруживают вход каскада в насыщение, после чего на их выход проходит выпрямленный сигнал. Сигналы с выходов всех детекторов складываются и поступают на выход.

Например, сигнал имеет амплитуду, когда в насыщение входит третий каскад усиления. В этом случае на выходе первого каскада будет наблюдаться неискаженный продетектированный сигнал. Второй каскад не насыщается и поэтому на выходе второго детектора сигнала нет. Насыщение третьего каскада приведет к возникновению на выходе его детектора некоторого напряжения, которое будет добавлено к выходному напряжению первого каскада.

Подбором коэффициентов усиления каскадов и пороговых значений для детекторов добиваются требуемого вида передаточной характеристики усилителя.

На практике часто применяют логарифмический усилитель совместно с ВАРУ.

Динамическое изменение усиления

усиление

дальность

азимут

область сильных помех

Рисунок 4. График динамического усиления ВАРУ

усиление

дальность

азимут

область сильных помех

Рисунок 4. График динамического усиления ВАРУ

Локальные уровни пассивных помех определяют величину требуемого коэффициента усиления — в области интенсивных помех коэффициент усиления желательно уменьшать. Поэтому коэффициент усиления должен изменяться с вращением развертки. В современных системах динамически измеряется уровень помех для большого количества ячеек в зоне действия радиолокатора. Результаты этих измерений используются для установки динамически изменяющегося усиления схемы ВАРУ для ячейки «азимут-дальность», обрабатываемой в текущий момент (Рисунок 4).

Такой подход, хотя и простой в принципе, может привести к снижению эффективности схемы селекции движущихся целей (СДЦ) на краю пассивной помехи. Это связано с резким изменением усиления на краю помехи, приводящим к разрушению ее структуры. Кроме этого, в случае использования длинных импульсов с последующим сжатием, резкие изменения амплитуды могут снижать эффективность сжатия.

Изменяющийся коэффициент усиления обычно реализуется при помощи pin-диодов, подбирая напряжения смещения которых, добиваются требуемого вида передаточной характеристики.

Как работает автоматическая регулировка усиления / Хабр

Привет, Хабр! Сегодня изучим автоматическую регулировку усиления, АРУ, на примере гитарного эффекта компрессора. Это прибор для сжатия не воздуха, а электрического сигнала. Из слабого сигнала он делает сильный, а из слишком сильного просто сильный.

Педаль на основе схемы культового DOD 280 я планирую не только собрать, но и немного усовершенствовать, добавив эффект тремоло (амплитудное вибрато). Дело в том, что и компрессор, и тремоло построены на основе усилителя с управляемым усилением. Для тремоло нужно добавить только генератор медленных колебаний (LFO, low frequency oscillator).

Автоматическая регулировка усиления используется повсеместно. К примеру, во всех устройствах связи. Или для улучшения сигнала электрогитары.

Чтобы звучание ноты дольше не угасало, это называется сустейном. Чтобы сильно и слабо сыгранные ноты звучали ровно. Это особенно пригодится при игре легато. И чтобы придать звучанию особую окраску, которую мы сегодня услышим, если прибор заработает.

Почему компрессор называется компрессором, сжимателем? Потому что он сжимает динамический диапазон сигнала. Бывает широкий диапазон от низкого к высокому, и бывает узкий вокруг определённого среднего уровня.

▍ Изучаем схему

Начнём с входного гнезда. Через него сигнал гитары попадает в компрессор. Ещё стержень джека замыкает цепь батарейки, чтобы она не разряжалась, когда джек не вставлен. А разъём питания, наоборот, размыкает цепь батареи, когда подключен внешний источник питания.

Резистор 1 мегаом на входе обеспечивает определённое входное сопротивление и препятствует накоплению статики. Далее сигнал гитары через конденсатор и резистор попадает в неинвертирующий вход операционного усилителя.

Конденсатор пропускает переменный ток, а от постоянного напряжения изолирует. Последовательный резистор 10 кОм защищает вход прибора на случай, если туда попадёт нежелательное напряжение.

А по постоянному току неинвертирующий вход операционного усилителя соединён через резистор 470 кОм с искусственной средней точкой.

Сверху справа схемы видим делитель напряжения, создающий эту искусственную среднюю точку. Это два одинаковых резистора 22 кОм, последовательно соединённых между + 9 вольтами питания и общим проводом 0 вольт.

Этот делитель делит 9 вольт пополам, выходит +4.5 вольта. По переменному току искусственная средняя точка соединена с общим проводом 0 В через электролитический конденсатор.

Зачем нужна искусственная средняя точка? Дело в том, что переменный ток, в том числе аудиосигнал, колеблется не от нуля до плюса, а от минуса до плюса. Поэтому нам нужно настроить усилитель таким образом, чтобы он мог усиливать как положительную, так и отрицательную полуволну.

Это делается путём положительного смещения всего сигнала в направлении плюса питания. И смещаем мы его на половину питающего напряжения. Это и есть искусственная средняя точка.

На изображении видно, что происходит с сигналом при слишком низком или слишком высоком смещении. В таком случае он обрезается плюсом или минусом питания усилителя, и получается искажение. В гитарной музыке они часто применяются, потому что добавляют интересные гармоники. Но в компрессоре таких искажений не должно быть.

▍ Операционный усилитель

Далее рассмотрим цепь инвертирующего входа операционного усилителя. Вообще, что это такое – операционный усилитель? Это очень распространённый тип аналоговых микросхем. Чтобы понять, как они работают и как их использовать в схемах, нужно запомнить только два правила.

Во-первых, операционный усилитель будет выдавать такое выходное напряжение, чтобы напряжения на двух его входах, неинвертирующем и инвертирующем, сравнялись. Предполагается, что выход соединён с инвертирующим входом через делитель напряжения. Что мы и видим на схеме.

Это называется отрицательная обратная связь. Она очень распространена в технике, не только электронной. И вообще, в жизни. Когда варим картофель в кастрюле, и вода кипит слишком сильно, мы уменьшаем нагрев. Когда она перестаёт кипеть, мы добавляем нагрев. То есть действуем наоборот, добавляем то, чего недостаточно, и убираем то, чего избыток.

А если разорвать цепь обратной связи, операционный усилитель будет вести себя следующим образом. Когда напряжение на плюсовом входе выше напряжения на минусовом, он подаст на выход напряжение, близкое к плюсу питания. Это логическая единица.

И наоборот, если напряжение на плюсовом входе ниже напряжения на минусовом, на выходе усилителя будет напряжение, близкое к минусу питания. Логический ноль.

Такой режим работы операционного усилителя без отрицательной обратной связи называется режимом компаратора. То есть сравнителя. Потому что он сравнивает напряжение на двух входах.

Второе правило касательно операционного усилителя состоит в том, что через его входы не идёт ток. На самом деле ток идёт, но настолько крохотный, что его можно не учитывать. Иначе говоря, входное сопротивление операционного усилителя очень велико, почти бесконечно.

Возвращаемся к нашей схеме. Напряжение на плюсовом входе ОУ у нас 470 / (470 + 10) = 470/480 от входного, то есть почти единица.

Чтобы рассчитать напряжение на средней точке делителя, нужно разделить сопротивление нижнего плеча на сумму сопротивлений нижнего и верхнего. И умножить на входное напряжение. Потому что через верхнее и нижнее плечо идёт тот же ток.

Этот ток равен падению входящего напряжения на сумме сопротивлений плеч. А падение напряжения на нижнем плече равно этому току, помноженному на его сопротивление.

Теперь посмотрим на цепь инвертирующего входа. Его нижнее плечо это последовательно соединены переменный резистор регулятора сжатия, т.е. компрессии и сустейна, 500 кОм, конденсатор 50 нанофарад и постоянный резистор 22 килоома, чтобы нельзя было выкрутить сопротивление нижнего плеча до нуля. А верхнее плечо – это резистор 1 мегаом, параллельно с фоторезистором.

Фоторезистор – полупроводниковый прибор, сопротивление которого уменьшается, если на него попадает свет. Чем сильнее свет, тем меньше сопротивление.

То есть коэффициент усиления этой схемы можно регулировать двумя способами. Во-первых, крутя ручку переменного резистора. Чем меньше сопротивление нижнего плеча, а напряжение на нём почти равно напряжению на входе схемы, тем больше должен быть ток через него, а следовательно, через весь делитель. Ток поступает к делителю с выхода усилителя. Поэтому при постоянном верхнем плече на выходе будет большее напряжение. Больший коэффициент усиления.

А чем меньше сопротивление верхнего плеча, то есть чем сильнее освещен фоторезистор, тем меньший ток нужен для достижения на входе минус напряжения, равного напряжению на входе плюс. То есть меньшее напряжение на выходе. Итак, освещая фоторезистор, мы сокращаем усиление.

Посмотрим на второй усилитель. Его положительный вход соединён со средней точкой 4.5 вольта. То есть и на отрицательном входе будет тоже 4.5 вольта. На первый взгляд, этот усилитель вообще не работает, потому что на его входах ничего не меняется.

Но на самом деле напряжение на инвертирующем входе удерживается на уровне четырёх с половиной вольта не само по себе, а благодаря тому, что усилитель через правый резистор, то есть верхнее плечо делителя, уравновешивает изменение напряжения на левой ножке левого резистора, нижнего плеча.

Здесь следует помнить две вещи:

1. Во-первых, вход этого узла схемы – это не вход операционного усилителя, а левая ножка левого резистора.
2. Во-вторых, из-за входов операционного усилителя ток не идёт. Ток делителя идёт между выходом и входом нашего схемотехнического узла, который называется инвертирующий усилитель.

Ток через первый резистор равен падению напряжения на нём, разделённом на его сопротивление. Ток через второй резистор тоже.

Сопротивления резисторов равны, а ток протекает по ним один и тот же. Поэтому падения напряжения на них одинаковы. В обоих нарисованных на схеме случаях полвольта. Только на левой картинке входное напряжение выше средней точки, и ток делителя идёт от входа к выходу. А на правой наоборот.

Выходит, что этот усилитель переворачивает напряжение относительно средней точки. То есть, из отрицательной полуволны делает положительную, с таким же напряжением.

Далее прямой и перевёрнутый сигналы идут через одинаковые конденсаторы на одинаковые транзисторные каскады с общим эмиттером. Положительная полуволна открывает правый транзистор, а опрокинутая отрицательная — левый.

Коллекторы транзисторов соединены вместе, и их общая нагрузка – это светодиод, освещающий фоторезистор. Светодиод включен через резистор 4.7 кОм, ограничивающий его ток.

Что выходит в итоге? Чем сильнее мгновенный уровень выходного сигнала левого усилителя отличается от средней точки 4.5 вольта, тем сильнее светодиод светит, уменьшает усиление, и тем самым в любой момент мешает левому усилителю.

Для чего это делать? Схема кажется бессмысленной. Но мы не заметили ещё одной детали – электролитического конденсатора достаточно большой ёмкости — сорок семь микрофарад, подсоединённого параллельно транзисторам.

Когда транзисторы отпираются сильнее, ток светодиода растёт не мгновенно, потому что конденсатору нужно время, чтобы разрядиться через транзисторы. Также, когда транзисторы запираются, конденсатор определённое время заряжается до нового напряжения через резистор 4.7 кОм. Да и сам фоторезистор медленный, имеет инерцию реагирования.

Поэтому эта автоматическая регулировка усиления реагирует не на мгновенное значение напряжения, но на его огибающую.

Говоря по-научному, медленное реагирование системы с конденсатором и сопротивлением интегрирует входящий сигнал. Сопротивление резистора 4.7 килоома, сопротивление не полностью открытого транзистора и ёмкость конденсатора создают интегрирующую цепочку.

Ещё в правом верхнем углу схемы начертан узел на полевом транзисторе. Он служит для включения светящегося светодиода, когда компрессор включен. В наборе с Алиэкспресс, из которого я собираю компрессор, этого узла нет, потому что в набор входит ножной переключатель на три группы контактов и два положения 3PDT.

А в старинной педали компрессора, схему которой мы изучаем, был переключатель на две группы контактов, DPDT. Или вообще с одной контактной группой SPDT как на фото. Она переключала выходное гнездо между входом и выходом компрессора. Поэтому химическая энергия батарейки расходовалась всё время, пока был вставлен входной джек, а для включения индикаторного светодиода разработчикам пришлось прибегнуть к такой хитрости.

Осталось добавить, что оптопара со светодиодом и резистором в светонепроницаемом корпусе выпускалась под торговой маркой Vactrol, и сейчас это довольно редкая и дорогостоящая бутиковая деталь. Но ничто не мешает сделать вактрол самим из светодиода и фоторезистора, что и предлагают авторы набора.

▍ Слушаем, как звучит

Слышим, что арпеджио стаккато и скрип медиатором по струне слышно слабо, а протяжные ноты сильно, и они слишком выделяются из картины. После включения компрессора ничего или почти ничего не изменилось, потому что регулятор сжатия на нуле.

Зато в положении ручки регулировки сустейна на три часа баланс громкости всех нот и звуков выходит более музыкальным. Слышим, что компрессор делает звучание сильного сигнала более мягким. О таких компрессорах часто говорят, что его не заметно, но с ним лучше.

Нужен ли вам компрессор для гитары, зависит от стиля игры и предпочтений. Играющие рок на синглах, на стратокастерах и телекастерах часто пользуются компрессорами.

Те, у кого в игре много легато, тоже нуждаются в компрессии, но хайгейн усилители, то есть с высоким коэффициентом усиления, компрессируют звук по своей природе.

Компрессия свойственна и некоторым гитарным громкоговорителям. К примеру, Celestion Greenback. Такие громкоговорители отлично подходят для игры со значительным перегрузом. Но не там, где много тонкостей динамики.

А чтобы играть эмбиент с очень длинными нотами, без компрессора просто не обойтись.

Необходимо добавить, что DOD 280 – это винтажный, старинный тип компрессора. Современные, модерновые компрессоры имеют больше регулировок. Прежде всего, настройку времени атаки и затухания.

То есть, у них не просто впаянный электролитический конденсатор в цепи питания светодиода обратной связи, но предусмотрена регулировка скорости реакции на появление и исчезновение сигнала.

Благодарю за внимание! В одной из следующих статей сделаю на базе этого компрессора тремоло.

Мощные VPS на SSD со скидками до 53%. Панель ISPmanager в подарок*.

Программа университетских творческих отпусков — ARU

Программа университетских творческих отпусков заменяет как существующие университетские творческие отпуска, так и награды за проекты обучения и преподавания.

Представляя собой новаторский подход в отрасли и поддерживая разработку нашей взаимосвязанной стратегии между образованием, исследованиями и инновациями, эта схема основывается на сильных сторонах исследовательского творческого отпуска и проектов обучения и преподавания и сочетает в себе как увеличение финансирования, так и улучшение доступ для всех сотрудников.

Типы творческих отпусков

1. Образование (обучение и преподавание) – в ведении Anglia Learning & Teaching

2. Исследования и обмен знаниями – администрируется RIDO

3. Завершение докторантуры – администрируется RIDO

Творческий отпуск может длиться до 75 дней, и соискатели могут подать заявку на сумму до 15 000 фунтов стерлингов.

После успешного завершения проекта и распространения результатов получатель академического отпуска в области образования (обучения и преподавания) получит право подать заявку на получение статуса ассоциированного преподавателя Университета Англии Раскин.

Критерии отбора

Программа университетского творческого отпуска открыта для всех сотрудников и команд нашего университета. Право на получение поддержки имеют как сотрудники, занятые полный, так и неполный рабочий день, в том числе сотрудники партнерских учреждений и сотрудники, работающие неполный рабочий день с почасовой оплатой.

Финансирование будет осуществляться при условии принятия условий, в том числе любого необходимого этического одобрения, предоставленного соответствующими органами, и подписи заместителя декана факультета/директора службы.

Руководство нашего университета по творческому отпуску содержит подробную информацию об условиях и критериях приемлемости.

Разработка предложения

Предложение должно:

• предоставлять возможности либо начать, либо завершить программу работы; или
• обеспечивают основу для будущей работы, результаты которой должны быть внедрены в повседневную практику в масштабе и должны быть устойчивыми; или
• описывают проект, который будет поддерживать трансформационные изменения, согласованные с ежегодными приоритетами стратегического планирования ARU и должным образом поддерживаемые академическими и/или профессиональными службами, и
• не может быть доставлен в рамках нормальной работы (в разумные сроки)

Совет для потенциальных заявителей

Пожалуйста, напишите по электронной почте [email protected] или [email protected], чтобы обсудить потенциальные творческие отпуска и разработку предложений для образовательных (обучения и преподавания) творческих отпусков.

Пожалуйста, свяжитесь с [email protected] , чтобы обсудить потенциальные творческие отпуска и разработку предложений по исследованиям и обмену знаниями или творческим отпускам для завершения докторантуры.

Форму заявки можно найти здесь.

Пожалуйста, отправьте заявку здесь.

Даты подачи

Конкурс предложений завершен.



Стипендия для преподавателей Университета Англии Раскин

Программа стипендий для преподавателей Университета Англии Раскин (ARUATF) предназначена для поощрения тех, кто продемонстрировал свою постоянную приверженность обучению и преподаванию, а также для предоставления возможностей для дальнейшего карьерного роста.

Коллеги, которые получают финансирование для проекта, связанного с обучением, преподаванием и оценкой (педагогический), из внутренних или внешних источников, получат награду Ассоциированного преподавателя Университета Англии Раскин (ARUATF) после успешного завершения проекта и после распространения выводы и представление тематического исследования в Anglia Learning & Teaching.

Программа стипендий для преподавателей Университета Англии Раскин (ARUATF) предназначена для поощрения тех, кто продемонстрировал свою постоянную приверженность обучению и преподаванию, а также для предоставления возможностей для дальнейшего карьерного роста.

Коллеги, которые присоединились к нам из других университетов, которые также успешно участвовали в тендерах и реализовали педагогический проект, будут иметь право подать заявку на участие в ARUATF при предоставлении доказательств успеха и распространения.

Проекты, используемые в качестве доказательства, должны быть завершены в течение предыдущих пяти лет.

Коллеги, получившие ARUATF:

• имеют право использовать звание «Ассоциированный преподаватель Университета Англии Раскин» в качестве почетного звания
• получить сертификат Университета Англии Раскина на получение стипендии младшего преподавателя и значок на лацкане

Соответствие требованиям

Весь преподавательский состав и лица, работающие в сфере обучения и преподавания, имеющие контракты на полную ставку, частичные и/или младшие лекторы, имеют право претендовать на эту внутреннюю награду. Сроки подачи уточняются.

Обзор архитектуры | Texas Health and Human Services

Пакет приложений требуется для любого лица, учреждения или корпорации, модифицирующих или строящих физическое оборудование для следующих типов медицинских учреждений, которые регулируются HHSC Architectural Review Unit:

• Амбулаторные хирургические центры
• Учреждения для пациентов с терминальной стадией почечной недостаточности
• Отдельно стоящие учреждения неотложной медицинской помощи
• Больницы общего профиля
• Специальные больницы
• Частные психиатрические больницы и отделения кризисной стабилизации
• Учреждения специального ухода

Утверждение пакета приложений в письменной форме со стороны ARU требуется до того, как будут предприняты какие-либо из следующих шагов или начнется строительство:

• Строительство учреждения для первоначальной лицензии, включая перемещение, повторное открытие закрытого учреждения или преобразование лицензированного или ранее лицензированного медицинского учреждения в другое лицензированное обозначение
• Реновация, состоящая из строительства, дополнений, переделок, реконструкции, реконструкции, модернизации оборудования и отделки, ремонта, модернизации систем здания, удаления функций, сноса, изменения услуг или переоснащения функций, таких как, но не ограничиваясь, изменением обозначение лицензированных коек или назначение лечения и обучения тХПН или изменение инвазивных процедурных услуг
• Если в настоящее время лицензированный объект пострадал от стихийного бедствия и будет проходить ремонт

Процесс подачи заявки и проверки ARU необходим для получения разрешения от HHSC.

После одобрения заявки можно начинать строительство. ARU проверит объект во время строительства. При необходимости они могут провести окончательную проверку для каждого этапа. Прежде чем пациенты смогут заселиться в учреждение, необходимо заполнить форму окончательной архитектурной проверки. Занятость персонала может быть предоставлена ​​при определенных обстоятельствах. Строительство не включает в себя земляные работы или подготовку площадки.

Контактная информация

Телефон: 512-438-4444

Электронная почта: [email protected]

• Электронная почта: [email protected]
• Отправить запрос на проверку по адресу: [email protected]
  • Строка темы: Приложение запроса на проверку № (введите номер заявки)
• Электронная почта Плана исправления от инспекции по адресу: [email protected]. gov
  • Строка темы: POC (номер заявки) для (имя инспектора)
• Электронная почта формы окончательного утверждения строительства по адресу: [email protected]
  • Строка темы: POC# (номер заявки) для (имя инспектора)
• Электронная почта Плана исправления и обеспечения безопасности жизни по адресу: [email protected]

Почтовые сборы. Сделать чек подлежащим оплате HHSC. Отправьте чек по почте и копию формы заявки/проверки только по одному из указанных ниже адресов.

Обычная почта (USPS):
HHSC AR MC 1470
PO Box 149055
Austin, TX 78714

Ночная почта:
HHSC AR MC 1470
460 1 West Guadalupe Street
Austin, TX 78751

Карта и направления к Здание Уинтерс.

Часы работы, включая часы осмотра: с 8:00 до 17:00 по центральному поясному времени, за исключением государственных праздников

Процесс архитектурной проверки

• Разработать проект. См. эту веб-страницу для ознакомления с Применимыми законами и правилами.
• Feasibility Conference, которая является необязательной, но настоятельно рекомендуется.
• Отправьте пакет приложения. См. Инструкции к пакету приложений, ARU-21 (PDF). Загрузите заявку, форму 3242 (PDF) с этого веб-сайта.
• Получите письменное уведомление ARU о начале строительства. Строительство НЕ должно начинаться до тех пор, пока ARU не выдаст письменное разрешение на начало строительства.
• Начало строительства.
• Подать запрос на проверку, FM ARU-02, полученный от ARU. См. Инструкции по осмотру, ARU-22 (PDF).
• ARU проводит окончательную архитектурную проверку на каждом этапе проекта. ARU также может проводить промежуточную проверку этапов проекта до проведения окончательной архитектурной проверки.
• Получить разрешение инспекции ARU на строительный проект. См. Инструкции по осмотру, ARU-22 (PDF).
• Предоставляйте план корректировок для каждой проведенной проверки. См. Инструкции по осмотру, ARU-22 (PDF).
• Получить одобрение ARU на закрытие проекта. См. Инструкции по закрытию проекта, ARU-25 (PDF).

Заявление, формы и инструкции

• Заявление, форма 3242 (PDF)
• Инструкции по пакету приложений, ARU-21 (PDF)
• Инструкции по проверке, ARU-22 (PDF)
• Инструкции по закрытию проекта, ARU-25 (PDF)

Применимые законы и правила

Постановления штата

• Комиссия по здравоохранению и социальным услугам Техаса: Раздел 25 Административного кодекса Техаса.
• Комиссия по здравоохранению и социальным услугам Техаса: Раздел 26 Административного кодекса Техаса.
• Правила лицензирования амбулаторных хирургических центров: 25 TAC Глава 135
• Правила лицензирования учреждений по лечению терминальной стадии болезни почек: 25 TAC Глава 117
• Отдельно стоящее учреждение неотложной медицинской помощи: 25 TAC Глава 131
• Правила лицензирования больниц: 25 TAC Глава 133
• Частные психиатрические больницы и отделения кризисной стабилизации Правила лицензирования: 26 TAC Глава 510
• Правила лицензирования учреждений специального ухода: 26 TAC Глава 506

Стандарты NFPA

NFPA 101, издание 2012 г. и NFPA 99, издание 2012 г. для больниц общего и специального профиля, частных психиатрических больниц и отделений кризисной стабилизации, амбулаторных хирургических центров, которые получают возмещение расходов по программе Medicare.

NFPA 101, издание 2003 г. и NFPA 99, издание 2002 г., для каждого учреждения по лечению терминальной стадии почечной недостаточности, каждого отдельного учреждения неотложной медицинской помощи, каждого учреждения специальной помощи и любого амбулаторного хирургического центра, любой больницы или CSU, которые не получают компенсации Medicare.

Часто задаваемые вопросы

Когда требуется подача заявления?

Требуется заявка на строительство, монтаж, ремонт, реконструкцию, реконструкцию, модификацию, добавление, переделку, удаление, переоборудование, изменение услуги (служб), изменение функции, изменение лицензированных коек или станций ESRD, изменение лицензированного объекта тип, замена крупного / стационарного оборудования, модернизация оборудования строительной системы, снос, первоначальная лицензия на учреждение или повторное открытие закрытой больницы общего или специализированного профиля, частной психиатрической больницы или отделения кризисной стабилизации, амбулаторного хирургического центра, отделения почечной недостаточности на последней стадии, отдельно стоящая неотложная медицинская помощь Учреждение для ухода или Специальное учреждение для ухода. Если тип объекта не указан выше, не подавайте проект в ARU. См. Инструкции по пакету приложений, ARU-21 (PDF), и Форму заявки, 3242 (PDF) на этом веб-сайте.

Когда можно начинать строительство, реконструкцию и т. д. (предметы, упомянутые в предыдущем абзаце)?

Строительство может быть начато только после получения письменного разрешения ARU, основанного на утвержденном пакете заявок. Термин «строительство» не должен толковаться как включающий земляные работы или подготовку площадки.

Когда можно занять пациентов?

После получения окончательной формы проверки архитектуры, выданной ARU, FM ARU-03, объект может занимать вновь построенное помещение с персоналом только в том случае, если объект получает новую или модифицированную лицензию от отдела лицензирования объекта. Ни при каких обстоятельствах пациенты не должны приниматься, переводиться или выполнять процедуры до тех пор, пока учреждение не получит новую или измененную лицензию. Инструкция по проверке, ARU-22 (PDF).

После получения окончательной формы архитектурного анализа, FM ARU-03, объект может занимать вновь построенное пространство, если проект строительства не требует внесения изменений в лицензию объекта. С помощью окончательной формы анализа архитектуры персонал может занимать проектное пространство, а пациентам могут предоставляться услуги (например, строительство операционной, лаборатории катетеризации или кабинета визуализации). Инструкция по проверке, ARU-22 (PDF).

Требуется ли пересмотр плана перед строительством или изменением услуги/функции?

Письменное одобрение от ARU требуется до начала любой работы или изменения функции, которое достигается либо путем утверждения запроса на самосертификацию, либо путем утверждения комментариев по пересмотру плана. В письменном утверждении должен быть указан тип требуемых проверок.

Вместо пересмотра плана учреждение может выбрать самостоятельную сертификацию. Если учреждение запрашивает пересмотр плана, укажите этот запрос в описании проекта. Время рассмотрения составляет примерно 120 рабочих дней, в зависимости от размера проекта. Если учреждение отказывается от рассмотрения плана, оно может запросить процесс самосертификации. Самосертификация — это процесс, при котором зарегистрированные архитекторы и профессиональные инженеры могут обойти полную проверку строительного проекта, заполнив третью страницу формы заявки. Благодаря этому упрощенному процессу утверждения зарегистрированные архитекторы и профессиональные инженеры могут самостоятельно подтвердить, что их проект соответствует всем применимым законам и кодексам, и запросить утверждение проекта без полного рассмотрения или какого-либо надзора со стороны ARU.

Когда требуется оплата?

Плата за подачу заявки указана в главах 8.3 и 8.4 Инструкций к пакету заявок, ARU-21 (PDF).

Плата за проверку указана в главах 10-11 Инструкции по проверке, ARU-22 (PDF).

Срок действия приложений истекает?

Неполные пакеты приложений остаются в офисе ARU в течение 30 календарных дней, а затем отбрасываются.

Пакеты приложений с номерами приложений остаются активными в течение 360 календарных дней, но срок их действия истекает на 361-й календарный день, если проект не прошел проверку, или после даты последней проверки, которая показывает прогресс в направлении завершения проекта. Заявка с истекшим сроком действия должна быть повторно подана до проведения какой-либо проверки. См. Инструкции к пакету приложений, ARU-21 (PDF).

Имеется ли профессиональный персонал для консультации перед подачей заявления?

Кодовые вопросы и ответы можно получить тремя способами.

• Позвоните инспектору в офисе по телефону 512-438-4444.
• Электронная почта инспектора по адресу [email protected].
• Запланируйте дополнительную технико-экономическую конференцию по телефону 512-438-4444 или по электронной почте [email protected].

ТЭО проводятся по вторникам, средам и четвергам в 10.00, 13.00. и 15:00 по первому графику. Конференции определяют осуществимость проекта, предоставляют консультации по вопросам проекта и устанавливают понимание соблюдения правил и кодексов. Это не обзор плана.

Технико-экономические конференции могут проводиться на любом этапе от первоначального проекта до окончательного проекта. Продолжительность технико-экономических совещаний составляет не более 90 минут, и в течение этого времени можно обсудить несколько проектов. Для встречи требуется только набросок плана(ов). Заинтересованные стороны обязаны вести протокол собрания и представлять его на утверждение Инспектору, проводившему конференцию.

Какой тип работы не входит в пакет приложений?

Работы по техническому обслуживанию не требуют уведомления ARU. Замена системы здания и модернизация внутренней или внешней отделки не являются работами по техническому обслуживанию и требуют пакета приложений для ARU. См. определение технического обслуживания в Инструкции по пакету приложений, ARU-21 (PDF).

Что происходит после завершения работы?

После завершения работ требуется окончательная архитектурная проверка. После утверждения окончательной архитектурной проверки, ARU выдает Форму окончательной архитектурной проверки, FM ARU-03. См. Инструкции по закрытию проекта, ARU-25 (PDF).

Как получить лицензию? Как модифицируются лицензированные кровати или станции ESRD?

Анализ архитектуры — это один из процессов, необходимых для получения утверждения/изменения лицензии от отдела лицензирования медицинского учреждения. Свяжитесь с отделом лицензирования медицинского учреждения для получения дополнительной информации.

Какие документы необходимы при окончательной проверке?

См. Инструкции по проверке, ARU-22 (PDF). Главы 8 и 9. Глава 9 содержит список, когда ранее лицензированное учреждение открывается в качестве первоначального приложения. В главе 8 рассматриваются любые другие документы, необходимые для окончательной проверки.

Что такое процесс подачи заявки, проверки или закрытия проекта?

См. инструкции на этой веб-странице: Инструкции по пакету приложений, ARU-21 (PDF), Инструкции по проверке, ARU-22 (PDF) и Инструкции по закрытию проекта, ARU-25 (PDF).

Другие полезные ресурсы

• Тарифный план в инструкциях к пакету приложений, ARU-21 (PDF), в главе 8, Определения приложений
• Определения архитектуры в Инструкции по пакету приложений, ARU-21 (PDF), в главе 8, Определения приложений
• Для планирования технико-экономической конференции см.
