Хроники Магнитолы — Мнение экспертов # 1 Сага о боге. Часть вторая

В 2004 году мы уже писали статью о «боге» усилителей — Hifonics ZX6400 серии Зевс.

Но с тех пор утекло уже чуть более года, а Maxxsonics, под «крыло» которого входит бренд Hifonics, успела 2 раза (!) омолодить своих «богов», один раз в сентябре 2004 года, второй раз в конце апреля 2005 года.



Конечно же, мы этот факт не упустили из виду, и спустя некоторое время решили «пообщаться» с обновленным богом – а именно Hifonics ZX6400 2005 года.

Как и тогда, компания Maxxsonics присваивает своим усилителям серии Зевс верхнюю часть ниши Hi-Fi, именуя так их «рабочими лошадками».



Hifonics ZX6400 Y2005 – такой же добротно скроенный аппарат, не лишенный изящества. Фрезерованный корпус, выточенный из матового алюминия, имеет массивный и брутальный вид.

На верхней части красуется логотип HIFONICS, который при подаче питания на усилитель загорается сиренево-синим светом.

Аппарат остался таким же тяжелым, весом аж 6 килограмм.



МИКРОКОСМОС



Прежде чем слушать, надо обязательно взглянуть на то, из чего собственно и состоит начинка «бога».

На первый взгляд — технологически усилитель выполнен очень аккуратно и качественно.

Двухсторонняя двухслойная эпоксидная печатная плата темно-синего цвета, с фирменной символикой Hifonics (первичный признак не OEM-продукции).

Разводка слоев печатной платы выполнена по стандартной технологии металлизированных отверстий и частично шелкографии.

Весьма интересно разведена вся силовая часть усилителя – ток подается по толстым навесным медным шинам, покрытых лаком от окисления, прямо поверх платы, а не по дорожкам – прямой признак, что обеспечение питанием каскадов выполнено на очень серьезном уровне.

На плате, по сравнению с предыдущими «братьями», пассивные и активные элементы заменены на более дорогостоящие и качественные, нежели были раньше – это уже борьба за качество звука!

Рядом с входными разъемами питания присутствуют два независимых друг от друга блока питания с солидной разводкой питания (провода до и от плавкого предохранителя, который, кстати, имеет номинал 60А, используются кабели сечением 8. 3 кв. мм) – что является редкостью в данном ценовом диапазоне.

В данном усилителе присутствуют два преобразователя напряжения (ПН) – т.е. блок питания, каждый из которых работает на свою пару каналов, первый на фронтальную пару, второй (более мощный) на тыловую пару каналов. Такое разделение помогает электрически «развязать» пары каналов друг от друга, уменьшая влияние между собой и одновременно повышая качество подачи энергии. Это непосредственно оказывает существенное влияние на повышение мощности в оконечных каскадах.

В данном ценовом диапазоне другие производители иногда тоже делают двойным блок питания в четырехканальных усилителях, но только здесь ПН имеют значительные размеры «не для красоты» и имеют патентованную схему EXVP™ (Exponential Vary-Power Supply) – эта схема обеспечивает высокое качество преобразования и самое главное – плавно регулируемый по потреблению мощности коэффициент преобразования.

Хочется отметить, но это еще не предел – в двухканальных усилителях данной серии, исключая, правда, самого младшего ZX2000, установлено тоже по 2 блока питания, т. е. на каждый канал приходится по ПН – вот это уже «круто», учитывая, что при таком раскладе каждый 2-х канальник автоматически является двойным моноблоком и выполняется главное правило аудиофильской схемы – «на каждый канал свой блок питания».



Также отмечу, что тут еще есть одна «изюминка» — в каждом БП установлены не просто обычные полевые (MOSFET) транзисторы, а специально разработанные сверхвысокочастотные полевые транзисторы, которые называется Ultra-Fi™ MOSFET. Они работают на втрое повышенной частоте, обеспечивая скоростную подачу энергии к оконечным каскадам – это напрямую влияет уже на качество звука – он становится более четким и детальным, и качественно снижаются интермодуляционные искажения.



Открутим пассивные радиаторы, которые в обновленной линейке теперь представляют собой не просто алюминиевые планки, а толстые пластины, изготовленные из композита.

Под ними обнаруживаем, что, как и в предыдущих версиях этого усилителя, здесь стоят биполярные транзисторные пары известной фирмы SANKEN (всемирно известный японский разработчик и производитель электронных компонентов класса Hi-Fi и High-End), но уже с буквой P – значит более высокой градации. Данная буква дает знать, что данная пара транзисторов была отобрана из партии с наиболее подходящими друг к другу параметрами для понижения всевозможных искажений выходного сигнала и повышения его качества.

К слову, указанный суммарный максимальный коэффициент нелинейных искажений у данной серии усилителей весьма низкий, менее трех сотых процента.



В заключение экскурса по начинке усилителя, в общих чертах можно сказать, что он выполнен по высоким стандартам в своей области, имеет хорошую техническую и технологическую базу и так же несколько патентованных схем для улучшения звучания. Cама фирма Maxxsonics присвоила этой линейке статус Hi-Fi Plus, за счет нововведений, позаимствованных у старшей серии — Generation XX.



ХАРАКТЕРИСТИКИ



Усилитель по сравнению с предыдущими «предками» по заявленным характеристикам остался таким же мощным – при номинальной мощности (RMS) на 4 Ом при 14.4 В он выдает на канал 85 Вт, на 2 Ом – 170 Вт, а в мостовом подключение на 4 Ома – 340 Вт.



При таких характеристиках этот аппарат может с легкостью обеспечивать необходимой мощностью любую акустику и мощные сабвуферы.

Также (в процессе эксплуатации) мы обнаружили, что усилитель стабильно без выключения и перегрева у нас работал на 3 Ома в мосту, а если аккуратно пользоваться, то он способен «опускаться» в мостовом соединение и до 2 Ом, т.е. по 1 Ом на канал, но пользоваться этим надо очень осторожно, не допуская перегрева выходного каскада.



Силовые и акустические разъемы все так же выполнены добротно. Заделанные в пластик внутренние винтовые зажимы под шестигранник могут принимать кабели питания сечением до 21 кв. мм (4 Ga), а акустические разъемы кабель с сечением до 8,3 кв. мм (8 Ga).


Усилитель имеет правдивые (что является редкостью в данном классе, потому что некоторые производители обычно завышают этот параметр в маркетинговых целях) показатели по соотношению сигнал/шум > 95 дБ (на практике соотношение >90 дБ является очень и очень хорошим показателем).

Разделение каналов (взаимопроникновение одного канала в другой) соответствует жесткому стандарту Hi-Fi, т.е. > 70 дБ, и это не при 1 кГц измерение (как обычно все измеряют), а при суммарном широкополосном измерении на 4 каналах!



Частотами срезов для акустики и сабвуферов управляют НЧ/ВЧ кроссоверы по отдельности, а также вместе, образуя полосовой фильтр. Диапазон частот среза кроссовера ВЧ от 10 Гц до 1.2 кГц, НЧ от 30 до 150 Гц.

Используя эти кроссоверы, можно организовать полупоканальное усиление (отдав пару каналов под мидбас, а вторую пару на связку СЧ+ВЧ).

Если Вы захотите отдать 3 и 4 канал под мостовое соединение на сабвуфер, то усилитель автоматически увеличивает крутизну АЧХ до с 12 до 24 дБ/окт., и при этом специально для сабвуферов типа Free Air и ФИ фильтр ВЧ исполняет роль сабсоника (применяется для подавлениия нежелательных низкочастотных колебаний динамика).



Так же для сабвуферного канала есть повышение басового «горба» на 45 Гц от 0 до +18 дБ (функция BassBoost). К усилителю прилагается дистанционный пульт ДУ, что позволяет управлять функцией подъема баса из салона машины, что очень удобно, нежели постоянно «нырять» в багажник и изменять на самом усилителе.



Очень полезную функцию несет линейный выход, позволяющий обходиться коротким межблочным кабелем для подключения дополнительного усилителя (в основном используется для специализированного басового моноблока).



Звучание



В прошлый раз мы тестировали усилитель в домашнем тракте. В этот раз мы уже тестировали в «боевых» условиях.



Машина – MMC Carisma, полностью зашумоизолирована.

Головное устройство – Blaupunkt Bremen MP74, со всеми отключенными улучшайзерами.

Фронт – подиумы, шумоизол. Акустика – «дверные» мидбасы с комплекта Polk Audio MMC6500, твитера – Seas Н615 в стойках, подиумы с разворотом.

Акустические провода – DAXX S90 мидбасы, саб, на пищалки – Signat SCL 545625 (посеребренный).

Межблочные кабели – Stinger SX17.

Сабвуфер – Hifonics HZ12 (2003 года, алюминиевый диф, ЗЯ, крыло).

Багажник – все зашумоизолировано.



Усилитель был прогретый. Музыку подбирали из «фонотеки», накопленной за несколько лет. Правда, заметим одно – я, и два человека кто отслушивали этот усилитель – поклонники разной музыки, но в большинстве своем она современная, нежели классическая. Поэтому суждения каждого были по своей «части», а классические жанры – общие.



Тяжелая музыка – Metall (Metallica, Seraphim, Flowing Tears, Satarial), Hard Rock (Beesech, Crematory)

Очень естественно, хороший драйв, наполнение голосов просто великолепно, вокальные партии которые обычно теряются из-за обилия инструментов, отчетливо воспроизводились. По всему диапазону придраться особо не к чему, хотя ВЧ-диапазон по сравнению с предыдущими моделями стал более прозрачен, гораздо четче, но все равно немного зажат сверху, образуя смягченные высокие частоты, без утомительных резких ноток.

При сложных партиях немного терялась рафинированность каждого инструмента, хоть и не образовывалась «каша», но некоторые инструменты консолидировались.



Средне-тяжелая музыка – Rock (Rammstein, Megahertz, Eisheilig, Elis, Tiamat)

Знаете, кто хоть раз слушал эту музыку, весь аспект звучания ложится на бас-гитару и ударные, вокал. Остальные инструменты ложатся на второй план. Так вот, данный усилитель воспроизводил все инструменты с высокой четкостью и обрисовкой. Тихие партии в балладах явственно прорисовывал, причем, не теряя объемность в счет вторичных откликах помещения.

Манера подачи приятная и комфортная, можно долго слушать и не уставать на большой громкости.



Хорошая электроника и инструментальная музыка (Dust Of Basement, Era, Enigma, Delerium, Karunesh, Amethystium, Afrocelts,Underworld, Gregorian)

Объемность и пространство – девиз усилителя. Столько воздуха и пространства в музыке, что тянет медитировать. Очень достоверный тракт, т.к. у нас были диски, записанные на хороших лейблах, «грязи» в музыке было по минимуму.

Хорошая макро- и микро- динамичность. Вокальные вставки имели натуральный тембр, очень эмоциональны.



Old-music и классика – Jazz, Blues, Classical (нашли несколько дисков, из них «симфонии Чайковского», Rebecca Pidgeon «The Raven», О.Погудин «Песни Вертинского», «The Best of JAZZ World 1997»).

Хоть в этих жанрах и не «спецы», но инструменты, используемые в этих композициях, звучали приятно, комфортно. Щипки струн, молоточки рояля, духовые – вполне естественно, явных артефактов по балансу не было. Очень понравился диск в исполнение Ребекки, очень чувственный вокал.



Рэп, Hip-Hop (диск с саунд-треками из The Need Of Speed, сингл LL Cool J — Dear Mallika, Snoopy Dog).

Что понравилось – четкость инструментов, плавность сцен, разборчивый речитатив, полноценный бас, гладкость вокалов и объем сцены.



Простая электронная музыка и популярная (перечислять не буду, сами знаете).

Усилитель, как и в предыдущем материале, отлично давал драйв и энергию из самой музыки.



Заключение



На наш взгляд и прослушивание модернизированный усилитель Hifonics ZX6400 по звуку существенно изменился с предыдущих моделей 2003/2004 года. Явно на слух усилитель стал обладать более детальным воспроизведением, целостностью сценического пространства, вокальная часть стала более нейтральной, гладкой. Высокие частоты раньше были очень сильно смягчены, сейчас данной «приглушенности» не стало, появилась объемность и открытость высоких и средних частот.

Следует похвалить и особенно отметить драйв усилителя – в этом параметре он обходит многих и многих в своем и даже выше ценовом диапазоне.

Во многом это благодаря именно хорошим блокам питания и высококлассным патентованным полевым транзисторам Ultra-Fi™.



Усилитель, подойдет для многих слушателей благодаря полному и ровному тональному балансу, быстрому и открытому звуку, и практически всеядному к музыкальному материалу. Очень добротный усилитель для среднего ценового диапазона класса Hi-Fi.



Автор: Алакбан В. (A.V.D.)

Простая схема усилителя 1000 Вт

В стать представлена обновленная простая схема усилителя, и в тоже время обладающего очень большой мощностью, которая составляет на выходе 1000 Вт при сопротивлении нагрузки 8 Ом, в зависимости от напряжения питания.

Особенность этого усилителя в том, что он прост и удобен в сборке. Он обеспечивает высокую мощность при относительно низком питающем напряжении благодаря мостовому соединению выходного каскада. Динамик видит напряжение, вдвое превышающее напряжение обычного усилителя. Давайте разберемся в этом. Ниже показана обновленная принципиальная схема.

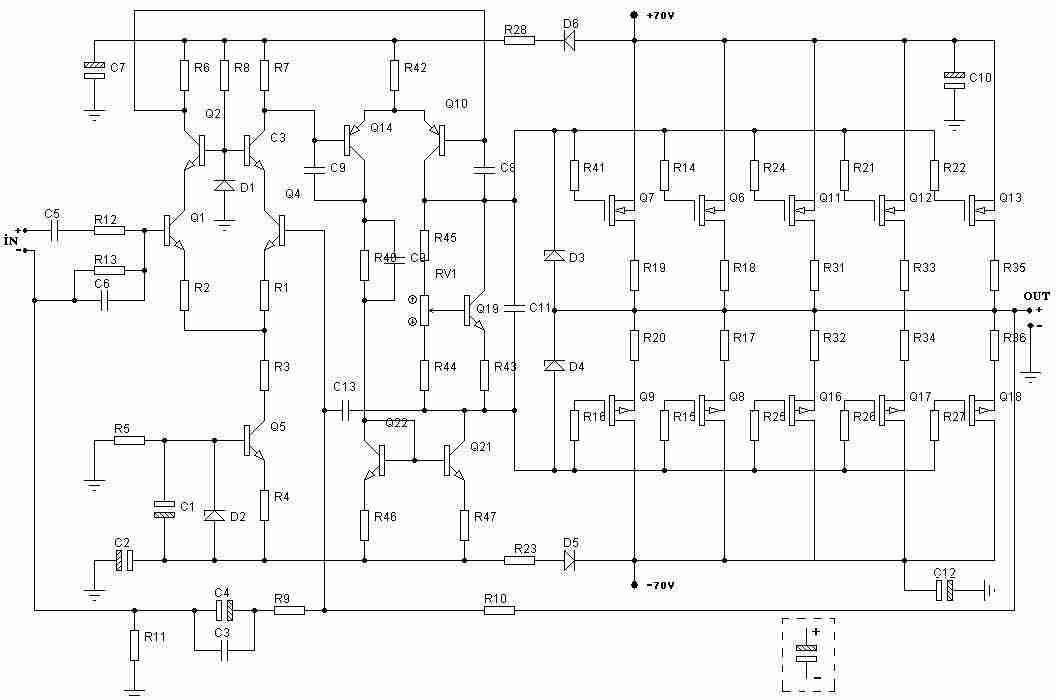

Обновленная принципиальная схема

Мощность усилителя зависит в основном от напряжения и мощности используемого трансформатора и ни от чего другого! Конденсаторы фильтра (например, 10000 мкФ 80 В) оказывают незначительное влияние на выходную мощность.

Мощность усилителя, трансформаторы и транзисторы

Что касается силовых транзисторов, они подключены параллельно, чтобы разделять рассеиваемую мощность. Если вы выберете более мощные транзисторы (которые могут рассеивать больше энергии в виде тепла в радиаторе) или поставите большее их количество параллельно, вы не увеличите мощность усилителя. Однако это повышает надежность, поскольку каждый транзистор будет находиться дальше от своего температурного предела. Это, что касается рассеивания температурной составляющей, а в основном это очень простая схема усилителя.

Печатная схема усилителя — размеры 16,7 х 7,0 см:


Оригинальная схема простого усилителя

Когда вы увеличиваете количество транзисторов, то через каждый из них протекает меньший ток, и его остаточное напряжение (Vce sat) при насыщении усилителя немного ниже. Поэтому напряжение, которое можно получить, будет несколько выше. Вот кривая выходного напряжения, когда на вход подается синус и усилитель насыщается (звук слишком громкий):


На диаграмме, усилитель выдает насыщенный сигнал

Видно, что предельное напряжения ограничивает напряжение питания. Усилитель не может генерировать мгновенное напряжение, превышающее его собственное значение: оно на данный момент — «максимальное». В действительности усилитель всегда достигает насыщения на 2 или 3 В раньше напряжением питания из-за падений напряжения на силовых транзисторах и эмиттерных резисторах.

Резюмируя: мощность усилителя — это его трансформатор.

Выбор силового трансформатора

Мощность и выходное напряжение трансформатора всегда связаны между собой. Нет необходимости иметь трансформатор 2 x 24 В с мощностью 1000 ВА, который предполагается установить в усилителе рассчитанного на 50 Вт. При использовании только 2 x 40 Вт среднеквадратичного значения (таким образом, потребляется около 120 Вт с учетом потерь в усилителе) трансформатор явно будет использоваться недостаточно.

С другой стороны, трансформатор 2 x 60 В, который дает только 100 ВА, не подходит для питания обычного аудио усилителя, рассчитанного на 4 или 8 Ом сопротивления нагрузки. Фактически, трансформатор 2 x 60 В обеспечит эффективность усилителю, у которого мощность 2 x 400 Вт.

При одинаковом выходном напряжении, чем больше мощность трансформатора, тем больший ток может выдать трансформатор и, следовательно, тем меньше будет падение напряжения при работе трансформатора под нагрузкой. Это означает, что выходное напряжение может быть немного выше, когда усилитель достигнет предела насыщения.

Вот несколько значений величин трансформаторов (напряжение и минимальная мощность), а также мощности усилителя, которые можно получить здесь:

  • трансформатор 2 x 35 В, 300 ВА: 400 Вт, среднеквадратичное значение, 8 Ом
  • трансформатор 2 x 40 В, 400 ВА: 500 Вт, среднеквадратичное значение, 8 Ом
  • трансформатор 2 x 45 В, 400 ВА: 650 Вт, среднеквадратичное значение, 8 Ом
  • трансформатор 2 x 50 В, 500 ВА: 800 Вт, среднеквадратичное значение, 8 Ом
  • трансформатор 2 x 55 В, 650 ВА: 950 Вт, среднеквадратичное значение, 8 Ом
  • трансформатор 2 x 60 В, 800 ВА: 1200 Вт, среднеквадратичное значение, 8 Ом

Вы получаете большую мощность по сравнению с напряжением трансформатора, благодаря подключению выходного каскада усилителя по мостовой схеме.

Выбор силовых транзисторов

Количество используемых силовых транзисторов зависит от мощности усилителя.

Транзисторы MJL21194/MJL21193

Если используются транзисторы MJL21194 и MJL21193 (предназначенные для рассеивания 200 Вт при Tc = 25°C), в этом случае можно ожидать до 200 Вт (среднеквадратичное значение) на пару MJ21194/MJL21193. Разумно ограничиться до 150 Вт на пару силовых ключей.

Таким образом, эта простая схема усилителя (с удвоением каждой пары) подходит для мощности до 800 Вт (среднеквадратичное значение). Если вы хотите сделать больше, вам нужно добавить третью пару транзисторов MJL21194/MJL21193, что, таким образом, составит 12 силовых транзисторов.

Транзисторы 2SC5200/2SA1943

Если вы планируете использовать транзисторы 2SC5200 и 2SA1943 (предназначенные для рассеивания мощности 150 Вт при Tc = 25°C), то можем рассчитать 150 Вт RMS значения на пару 2SC5200/2SA1943. Кроме того, транзисторы в опасности.

Вместо удвоения MJL21194 и MJL21193 утройте количество 2SC5200 и 2SA1943, чтобы получить выходную мощность 800 Вт (среднеквадратичное значение).
Вместо того чтобы удваивать количество транзисторов MJL21194 и MJL21193, утройте 2SC5200 и 2SA1943, дабы получить выходной сигнал 800 Вт/rms.

Эти данные являются приблизительными и зависят от качества охлаждения (размера радиатора и вентиляции). Чтобы получить практическое представление, необходимо посмотреть на существующие коммерческие усилители сопоставимой мощности.

Установка силовых транзисторов на радиатор усилителя

Силовые транзисторы могут быть установлены на одном большом теплоотводе:

Здесь есть некое решение, которое позволит улучшить эффективность теплоотвода, тем самым повысить рассеивание тепла исходящего от выходных транзисторов. К тому же, в этом случае можно обойтись без использования изоляционных прокладок (слюдяных, силиконовых или любых других), которые устанавливаются между транзисторами и радиатором.

В таком варианте, радиатор подключается непосредственно к коллектору каждого транзистора. Поэтому необходимо использовать два радиатора электрически изолированных. Один будет иметь потенциал +Vcc, а другой — потенциал -Vcc. Однако, не забывайте при установке выходных транзисторов на теплоотвод, наносить на них теплопроводную пасту.

Будьте осторожны, между двумя радиаторами имеется напряжение более 100 В! Никогда не прикасайтесь к ним одновременно с включенным усилителем.

Простая схема усилителя — монтаж печатной платы

Чтобы собрать плату для этого усилителя, необходимо учесть несколько моментов:

Управляющие транзисторы Q3 и Q4 задействованные в предвыходном каскаде (и их аналоги в нижней половине схемы), должны быть установлены на небольших радиаторах. Для этого можно использовать алюминиевую пластину, на которой все они будут крепиться.

При этом, как транзисторы так и крепежные винты, необходимо изолировать. Винты через изоляционную шайбу, а транзисторы через слюдяные прокладки, также необходимо использовать теплопроводную пасту.

Резистор R6 и его аналог в нижней половине должны иметь значение, отрегулированное в соответствии с напряжением питания. Эта необходимость состоит в том, чтобы получить от 1,8 В до 2,0 В через резистор R7 (270 Ом). Данное напряжение важно, поскольку оно подает питание на базы управляющих транзисторов.

Если напряжение ниже, опасности нет, но увеличиваются кроссоверные искажения (шипение при очень низкой громкости). Если напряжение слишком высокое, может появиться ток покоя и, в худшем случае, быстрый тепловой пробой! Никогда не превышайте 2В на его выводах.

Принцип работы усилителя

Как работает простая схема усилителя? Дифференциальный входной каскад образован только на одном транзисторе Q1. Эмиттер Q1 соответствует обратной связи. Именно ток на резисторе R4 обеспечивает проводимость транзистора Q1. Таким образом, коэффициент усиления усилителя определяется:

коэффициент усиления = 1+R4/R3=31,

При необходимости можно немного подрегулировать R3. Конденсатор C2 снижает это усиление на низких частотах. Цепочка C3 и R5 образуют входной фильтр верхних частот. Резистор R5 обеспечивает входное сопротивление.

Транзистор Q2 служит каскадом усилителя напряжения. Диоды D1, D2 и резистор R8 ограничивают ток, который может протекать через Q2. Фактически, на выводах узла D1 и D2 не может быть больше 1,2 В. Таким образом, напряжение на R8 ограничено примерно 0,6 В, что устанавливает максимальный ток примерно на уровне 15-20 мА.

Конденсаторы C6 и C7 используются для эффективной стабилизации усилителя. Емкость C4 — это конденсатор в цепи вольтдобавки, который создает источник тока на резисторе R6. R7 создает напряжение от 1,8 В до 2 В, которое выполняет смещение базы Q3 и Q4.

Емкость C5 стабилизирует это напряжение. Следует избегать тока покоя, поскольку напряжение на выводах R7 фиксировано и не зависит от температуры (управление смещением, как в схеме Vbe multiply).

Выходной каскад основан на паре силовых транзисторов, включенных параллельно в соответствии с мощностью усилителя. D3 и D4 защищают выходной каскад усилителя от перенапряжений, которые могут возникнуть в случае сильного насыщения усилителя на индуктивной нагрузке (громкоговоритель и т.д.). Эти диоды должны выдерживать напряжение не менее 200 В и силу тока 3 А.

Нижняя половина усилителя создает напряжение в противофазе, как и любой усилитель в мостовом режиме. Здесь входной каскад используется как инвертор с коэффициентом усиления -1. Конденсатор C8 блокирует составляющую постоянного тока с выхода первой половины усилителя.(ред)

Работа усилителя в режиме ожидания может показаться странной. Каждая выходная клемма действительно имеет приблизительно +1,2 В постоянного тока по отношению к земле. Это напряжение Vbe на транзисторе Q1, добавленное к напряжению на выводах R4 (10 кОм), через которое проходит постоянный ток из-за смещения Q1. Коллекторный ток Q1 переходит в базу Q2.

Тест простой схемы усилителя 1000 Вт

Перед первым включением усилителя наиболее было бы разумно подключить галогенную лампу или обычную лампу накаливания мощностью от 30 до 60 Вт последовательно с первичной обмоткой трансформатора и переключателем, чтобы ограничить потребляемый ток в случае ошибки в монтаже конструкции.

Конечно, не обязательно сразу использовать всю мощность усилителя, но поначалу это и не является целью. Задача состоит в том, чтобы прежде всего включить усилитель и измерить напряжение постоянного тока с помощью вольтметра, установленного в положение измерения постоянного тока. Измерять мы должны следующее:

Напряжение от +1 В до +1,5 В на каждом выходе (выход + и выход -) относительно земли. Напряжение на клеммах динамика меньше +/- 0,2 В постоянного тока (смещение, которое очень незначительно сдвигает мембрану)

Примерное напряжение 1,8 В на резисторе R7. Будьте осторожны, когда вы включаете усилитель без использования лампочки, напряжение будет немного выше, так как силовая цепь усилителя в действительности будет иметь 220 В, без падения напряжения на лампе.

Теперь, если все собрано правильно, вы можете подключить динамик и подать на вход усилителя звуковой сигнал или подключить источник музыки. Если музыка есть (возможны небольшие искажения при очень низкой громкости), можно подключить усилитель к электрической розетки уже без лампы накаливания и провести несколько реальных испытаний!

Техническая документация транзисторов 2SC5200 — 2SA1943

Datasheet: 2SC5200

Datasheet: 2SA1943

Скачать печатные платы и оригинальную принципиальную схему: —> Печатные платы и схема
