Цоколи люминесцентных ламп: виды и маркировка

Независимо от конструкции источника освещения, все они оборудуются цокольными конструкциями, с помощью которых подключаются к светильнику. Эта деталь не только удерживает лампочку в посадочном месте, но и обеспечивает устойчивый контакт. Более всего отличаются цоколи люминесцентных ламп, представленные в разнообразных винтовых и штырьковых вариантах. Такой широкий ассортимент дает возможность их применения в светильниках практически всех известных конструкций, форм и размеров.

Содержание

Для чего нужен цоколь

Цоколь является неотъемлемой частью всех электрических ламп. С его помощью они закрепляются в патронах, а контакты обеспечивают поступление питающего напряжения из сети. Корпус чаще всего металлический, реже – керамический. Внутри цоколя располагаются нити накаливания и электроды, а снаружи – контакты.

Разные осветительные приборы оборудуются собственными типами патронов, предусмотренным для использования ламп с определенным цоколем. На это в первую очередь обращается внимание при покупке светильника или лампы. Эти два элемента должны полностью соответствовать друг другу, в противном случае осветительное устройство перестанет нормально функционировать.

Несмотря на разнообразие конструкций, все типы цоколей условно разделяются на две большие категории – резьбового и штырькового направления. Наибольшее распространение получили представители первой группы, выполненные в классической форме и оборудованные резьбой с определенным размерным рядом. В бытовых условиях они используются без каких-либо ограничений. Штырьковые цоколи чаще всего устанавливаются в прямые люминесцентные лампы и располагаются с торцов изделия. Такие же конструкции применяются с U-образными колбами вместе с пускорегулирующими устройствами.

Каждую из этих групп следует рассмотреть более подробно, ознакомиться с маркировкой изделий, чтобы при покупке не ошибиться и правильно определить, какой должен быть цоколь.

Резьбовые или винтовые цоколи

Резьбовые или винтовое соединение патрона в светильнике и цокольного участка лампы получило наиболее широкое распространение. В руководствах по эксплуатации и других технических документах подобные цоколи маркируются в виде ЕХХ, где буква Е – Edison — соответствует фамилии человека, который изобрел эту лампочку, а цифры ХХ означают диаметр резьбы, измеряемый в миллиметрах.

Данный способ соединения используется с начала прошлого века, считается наиболее ускоренным и электробезопасным. Он широко используется до настоящего времени, в том числе – в энергосберегающих люминесцентных лампах компактного типа.

Резьбовой цоколь вкручивается в патронную часть в направлении часовой стрелки, при этом, один из контактов соединяется с фазным проводником, идущим от коммутатора, а другой – с нулевым. Подобное подключение гарантирует отсутствие опасного напряжения на токоведущих частях, будучи во включенном состоянии.

Маркировка

Поскольку значения напряжений в сетях разных стран заметно различается, были освоены в производстве разновидности наиболее подходящих диаметров резьбы. В большинстве случаев питающее сетевое напряжение составляет 220-230 вольт с частотой 50 Гц. Для этих показателей наиболее подходящими будут цокольные конструкции Е14, Е27 и Е40.

Самый маленький цоколь, известный в повседневной жизни как миньон, имеет маркировку Е14. Он изначально был спроектирован для небольших лампочек с формой колбы в виде свечи. Они широко используются в декоративной подсветке, в шарообразных и нестандартных светильниках.

Наибольшее распространение получили цоколи Е27, изначально применяемые исключительно в лампочках накаливания. С развитием технологий, они нашли свое применение в компактных лампах с люминофором, а позднее – и в светодиодных. Большинство новейших современных источников света подстраиваются конкретно под этот стандарт.

Цоколи Е40 устанавливаются в крупных мощных лампах. Классическим примером служит изделие на пятьсот ватт, используемое в уличных системах освещения, а также в светильниках производственных цехов, прилегающих территорий, складов и других объектов с большими площадями. В этих же светильниках применяются новые лампы – компактные люминесцентные и светодиодные с соответствующими цоколями.

Использование цоколей Е40 позволило избежать замены дорогостоящих осветительных приборов при переходе на более современные источники света.

В качестве дополнительной информации можно отметить низковольтную лампочку Е10, работающую с низким напряжением от 2,5 до 6,3 вольта. Они устанавливались в слаботочной аппаратуре и были популярны в гирляндах для новогодних елок. В качестве источников света перестали использоваться, когда появились яркие разноцветные светодиоды, полностью заменившие маленькие лампочки накаливания во всех областях.

Штырьковые цоколи

Следует подробно рассмотреть штырьковые цоколи люминесцентных ламп, успешно применяемые и в других источниках света. Для их использования предусмотрены специальные светильники. Маркировка изделий прежде всего содержит символ G, а далее наносятся цифры, обозначающие дистанцию между центрами штырьков, измеряемое в миллиметровых единицах. Вслед за первой буквой иногда присутствуют дополнительные символы U, X, Y, Z, указывающие на конкретную модификацию цоколя, конкретно – на величину размеров изолятора.

В качестве примера можно рассмотреть цоколи G5.3 и GY5.3. Сами лампы по своей форме совершенно одинаковые, однако высота цоколя и его диаметр будут отличаться. Без изменений остаются лишь расстояния между штырьковыми контактами и толщина самих штырьков.

Из серии цоколей с двумя штырьками самыми маленькими считаются стеклянные конструкции G4. Они используются в маломощных галогенных лампах на 5-20 Вт, работающих от 12 В. Сами лампы устанавливаются в люстры, управляемые пультом и оборудованные светодиодной подсветкой. Такие же лампы с более высокой мощностью до 40 ватт встречаются значительно реже, и могут подключаться к сети на 230 В.

Основные виды цоколей штырьковой конструкции используются в следующих типах ламп:

• G5 – устанавливается в трубчатые энергосберегающие люминесцентные лампы с диаметром колбы 12,5 или 16 мм. В бытовых условиях применяются довольно редко.
• Разновидности цоколя G5.3 – GU5.3, GX5.3 и другие применяются в лампочках модели MR16, устанавливаемых в подвесные или потолочные светильники скрытого типа или в декоративную подсветку.
• Стеклянный цоколь G6.35 похож на конструкцию G4, но имеет несколько большие размеры. У него имеется три модификации – X, Y и Z, применяемые в светильниках с соответствующими гнездами.
• Разъемное соединение G9 применяется достаточно редко. В основном это эксклюзивные модели, используемые в декоративной подсветке. В галогенных лампах цокольная часть изготовлена из стекла с двумя проволочными петельками, выведенными наружу. Цоколь для светодиодных ламп изготавливается из пластика, куда вставлены плоские стальные выводы. В обеих конструкциях расстояние между разъемами или центрами выводов будет 9 мм.
• GU10 представляет собой штырьковый цоколь поворотного типа. На концах контактных штырей имеются утолщения, обеспечивающие надежную фиксацию лампы в патроне.
• Цоколь G13 аналогичен конструкции G5, но отличается более крупными размерами. Применяется в трубчатых люминесцентных лампах с типоразмерами Т8.
• Для светильника подвесных потолков используются цоколи GX53 и GX70, с помощью которых удалось заметно снизить высоту осветительного прибора. Подобные лампы получили название таблеток, поскольку их общая толщина не более 27 мм. Такая конфигурация придает изделиям эстетичный и оригинальный внешний вид.

Технические характеристики люминесцентных ламп | 18 вт, 36 вт

Люминесцентные лампы – устройства газоразрядного типа, свечение в которых достигается путем ионизации инертного газа в колбе, из которой откачан воздух. Благодаря контактам в торце колбы, которые называют электродами, газ ионизируется, и испускает ультрафиолетовое свечение. Стенки колбы, покрытые особым люминофором, преобразуют ультрафиолет в свет, видимый глазу.

Основная характеристика, из-за которой ценятся люминесцентные лампы – значительно меньшее потребление электричества в сравнении с привычной вольфрамовой нитью. При этом световой поток, производимый такими газоразрядными колбами, гораздо мощнее, чем у аналогов со спиралью накаливания.

Содержание

• 1 Типы люминесцентных ламп
• 2 Особенности люминесцентных ламп
• 3 Технические характеристики люминесцентных ламп
• 4 Маркировка
• 5 Применение

Типы люминесцентных ламп

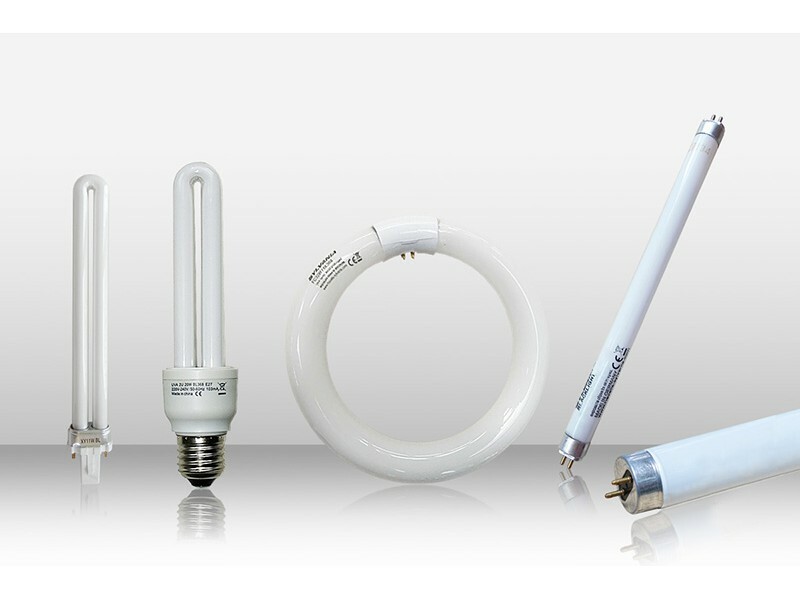

Условно, все источники света этого вида подразделяют на линейные, компактные и кольцевые.

Линейными называют длинные прямые излучатели с контактами на обоих концах (цоколь G13), которые требуют специального держателя (плафона) с пускателем. Такие источники света широко используются для освещения производственных, складских и офисных помещений, а также других мест, где необходимо осветить большую площадь. В нашей стране больше всех распространены линейные люминесцентные лампы мощностью 18 Вт и 36 Вт, длиной, соответственно, 60 и 120 см. Благодаря их техническим характеристикам, раньше их повсеместно использовали в школах и больницах.

Компактные люминесцентные лампы (КЛЛ), которые часто называют «экономки» — устройства, изогнутые колбы которых, а также плата стартера, смонтированы в компактном корпусе на привычном всем цоколе е27. В продаже доступны также и другие, менее распространенные цоколи. В современном мире этот тип световых излучателей получил широкое применение благодаря своей экономичности и надежности – подобный источник света потребляет в 5 раз меньше энергии, и служит в несколько раз дольше, в сравнении с традиционными аналогами.

Кольцевые – по сути, линейные осветители, стеклянная колба которых изогнута в форме кольца.

Кроме деления по форме, существует и разделение количеству слоев люминофора, от чего и зависит цветопередача, температура света и световой поток. Свет разных цветов, освещение специального назначения (к примеру, ультрафиолетовое) – все это получается именно путем вариации люминофорного покрытия.

Особенности люминесцентных ламп

Среди плюсов такого вида освещения можно назвать:

• Экономичность;
• Долговечность;
• Отсутствие повреждения источника света при тряске и вибрациях;
• Возможность получить свет любой цветовой температуры (зависит от люминофора на колбе, и измеряется в Кельвинах, где 2700К соответствуют теплому белому цвету, а 6500К – холодному белому).

Кроме плюсов, при эксплуатации таких ламп есть несколько особенностей:

• Для запуска такого источника света мало подачи электричества выключателем. Необходимо сначала подать напряжение на электроды, и прогреть их, спровоцировав начало испускания электронов, затем стартер разрывает цепь, и дроссель создает импульс напряжения, достаточный для пробоя газового промежутка между электродами. После разгорания лампы, дроссель исполняет роль балластного сопротивления в процессе работы.
• Наверное, главная особенность – наличие ртути в колбе, что делает утилизацию таких лампочек трудоемким и дорогим процессом. К тому же – при случайном повреждении колбы необходимо проводить ряд мер, для обеспечения безопасности людей в помещении.
• Невозможно варьировать яркость свечения, что делает невозможным подключение подобных устройств в системах с диммером.
• Мерцание подобного источника света отрицательно сказывается на самочувствии некоторых людей.
• Снижение качества работы при отрицательных температурах.

Технические характеристики люминесцентных ламп

• Диапазон мощностей ламп для бытового применения – от 6 до 80 Вт.
• КПД – более 20%.
• Светоотдача – до 80 люмен с 1 Вт мощности.
• Диаметр колбы – от 6 до 38 мм.
• Срок службы – от 10 до 40 тысяч часов.
• Цветовая температура – от 2700 до 6500 Кельвинов.

Маркировка

Все устройства, как отечественного, так и зарубежного производства имеют специальную маркировку на корпусе, описывающую основные характеристики люминесцентной лампы.

Российские производители наносят цифробуквенное сокращение, содержащее в себе в виде кода всю необходимую техническую информацию об изделии. На картинке ниже приведен пример подобной маркировки 18 Вт лампы с вариациями значений.

Зарубежные маркировки не так заумны, и содержат лишь трехзначное число, и кодированное описание. Основные варианты подобной подписи импортных ламп разобраны в таблице:

Применение

Отличный световой поток и хороший КПД позволило люминесцентным источникам света быстро завоевать популярность. В основном их используют для освещения больших площадей, а также там, где необходим яркий белый свет – в больницах, учебных заведениях, на производстве в сборочных цехах. Особо стоит отметить использование таких ламп при производстве экранов современных мониторов и плазменных телевизоров.

В наше время такой вид освещения все больше уступает позиции светодиодным системам, которые дешевеют с каждым днем, и имеют ряд преимуществ. Однако говорить о том, что дни люминесцентных ламп сочтены, будет слишком уж преждевременным – они все еще широко применяются в разных сферах жизни.

Посмотрите также видео про люминесцентные лампы:

• Как подключить люминесцентную лампу к сети — варианты и схемы
• Энергосберегающая лампа начинает мигать в выключенном состоянии — причины и способы решения проблемы
• Как проверить люминесцентную лампу мультиметром — пошаговая инструкция

принцип работы, устройство, маркировка, типы и виды, срок службы

Содержание:

Историческая справка

Газоразрядная колба появилась еще в 1856 году и называлась трубкой Гейслера. Использование высоковольтной катушки позволило возбудить в ней свечение газа зеленого цвета. Через несколько лет предложено было покрыть внутреннюю поверхность колбы люминофором.

Изделия более яркого белого спектра появились лишь в 1926 году благодаря исследованиям Эдмунда Гермера. По своему устройству они уже стали похожи на те, которые можно видеть сегодня.

Принцип работы люминесцентной лампы

Люминесцентными называются электрические газоразрядного типа лампы, отличающиеся большим сроком службы. Изделия обеспечивают искусственное освещение в жилых комплексах, офисных и торговых центрах, промышленных объектах. Разработаны варианты устройств с разными оттенками излучения, видом цоколя, формой трубки, функциональностью и т.д.

Устройство и принцип работы ламп

Конструкция относится к газоразрядным источникам освещения, сконструирована с использованием трубки из стекла, которая с двух сторон запаяна. Изнутри на поверхности лампы нанесен слой специального вещества (люминофора).

Устройство излучает рассеивающий свет после подключения к источнику электропитания. Изнутри колбу наполняют аргоном.

Люминесцентное устройство включает:

• катоды, защищенные эмиттерным слоем;
• выводные штыри;
• концевую панель;
• трубки для отвода инертного газа;
• ртуть;
• стеклянную штампованную ножку, дополненную электровводами и т.д.

Принцип функционирования основывается на возникновении электроразряда между электродами после подсоединения к электросети. После взаимодействия разряда с газами инертными и испарениями ртути возникает излучение ультрафиолета, воздействующее на люминофор, преобразующий энергию в световое излучение. Для корректировки оттенков ртутьсодержащих устройств применяются люминофоры с разными химическими компонентами.

Дуговой разряд в колбе создается оксидным самокалящимся катодом, на который воздействует электричество. Для включения ламп ДРЛ, ЛД катоды разогревают посредством пропускания разряда тока.

Устройства с холодным катодом запускаются ионным воздействием в тлеющем разряде высокого напряжения.

Для функционирования люминесцентным приборам требуется дополнительный узел (балласт), обеспечивающий работу дросселем и стартером. Балласт регулирует силу разряда и выпускается 2 видов (электромагнитный и электронный).

Электромагнитный балласт является механическим.

Устройство относится к бюджетным вариантам, в работе прибор может издавать шум.

Электронные узлы дороже по стоимости, работают бесшумно, оперативно включают систему, компактны.

Разновидности

Все разнообразие люминесцентных ламп характеризуется достаточно большим спектром параметров. Но в рамках данной статьи мы рассмотрим наиболее отличительные из них.

По величине давления газа внутри колбы, на практике различают светильники высокого и низкого давления:

• Высокого давления – такие люминесцентные приборы выдают плотный световой поток насыщенных цветовых оттенков. Применяются в достаточно мощных моделях с номиналом от 50 до 2000 Вт, характеризуются сроком службы от 6 тыс. до 15 тыс. часов.
• Низкого давления – отличается относительно небольшой плотностью газа в емкости, применяется для освещения помещений в быту или на производстве.

По форме колбы энергосберегающей лампочки – колба может иметь классическую грушевидную  форму со стеклянной спиралью внутри, продолговатую вытянутую форму, вид спиралевидной трубки закрученной вокруг оси, кольцевидные и других форм.

Рис. 2. Разновидности колбы

По конструкции цоколя различают люминесцентные лампы со стандартным цоколем E с числовым обозначением, указывающим диаметр самого цоколя газоразрядного источника. G – штыревой, в котором число после буквенной маркировки показывает расстояние между контактами, а перед на количество пар контактов. Также можно встретить модели с  цоколем типа W и F, но они используются довольно редко.

Рис. 3. Разновидности цоколей

По цветовой температуре свечения различают люминесцентные приборы с горячим желтым и холодным синим спектром. Также существуют варианты нейтрального цвета свечения. Цветовые температуры подбираются в соответствии с поставленными задачами: теплые для жилья, холодные для производственных объектов.

Рис. 4. Цветовая температура

Маркировка

Система обозначения люминесцентных лампочек определяет их основные параметры Однако, в зависимости от страны производителя будут отличаться и стандарты в обозначении. Для сравнения рассмотрим оба варианта маркировки на примере отечественных и зарубежных производителей.

Отечественная

Отечественная маркировка включает в себя буквенно-цифровое обозначение, которое включает в себя четыре позиции для букв и одну для чисел. К примеру: ЛБЦК-60.

Первая буква в маркировке Л означает лампа. Вторая позиция более сложная, она может выражаться как одной, так и парой буквосочетаний, обозначает индексы цветопередачи, в ней возможны такие варианты:

• Д – дневного спектра;
• ХБ – холодное белое свечение;
• Б – белого цвета;
• ТБ – белый теплых оттенков;
• ЕБ – белый естественного спектра;
• УФ – ультрафиолетового спектра;
• Г – голубого цвета;
• С – синего оттенка;
• К – красный спектр излучения;
• Ж – желтого оттенка
• З – зеленого цвета.

Третья позиция определяет качество цветопередачи, но в наличии есть только два варианта Ц – улучшенного качества или ЦЦ – особенно повышенного, которое часто применяется в декоративном освещении.

В четвертой позиции указывается конструкция светильника. Имеются пять основных позиций:

• А – амальгамного типа;
• Б – с быстрым пуском;
• К – кольцевого вида;
• Р – рефлекторные лампы
• У – U образные.

Зарубежная

Люминесцентные лампы зарубежного образца имеют идентичный принцип маркировки. В начале указывается мощность изделия в ваттах, ее легко узнать по латинской букве W.

Тип свечения определяется цифровым кодом с буквенным пояснением на английском:

• 530 – это теплый тон люминесцентных ламп, но относительно плохой цветопередачи;
• 640/740 – не совсем холодный, но близкий к нему с посредственным уровнем цветопередачи;
• 765 – голубого оттенка с посредственным уровнем передачи цветов;
• 827 – близкий к лампе накаливания, но с хорошей передачей цветов;
• 830 – близкий к галогенной лампочке, с хорошим уровнем передачи цвета;
• 840 – белого оттенка с хорошим уровнем передачи цветов;
• 865 – дневного спектра с хорошей цветопередачей;
• 880 – дневной спектр с отличной степенью передачи света;
• 930 – теплый тон с отличными параметрами цвета и низким уровнем светоотдачи;
• 940 – холодный тон с отличной передачей цвета и средним уровнем светоотдачи.
• 954/965 – люминесцентные устройства с непрерывным спектром.

Классификация люминесцентных ламп

По показателю спектрального излучения приборы люминесцентного типа подразделяются на 3 категории:

• стандартные;
• с усовершенствованной передачей цвета;
• со специальными функциональными назначениями.

Стандартные приборы снабжаются люминофорами однослойными, позволяющими излучать разные тона белого. Приборы оптимальны для освещения жилых помещений, административных и производственных блоков.

Люминесцентные лампы с усовершенствованной передачей света оснащаются люминофором с 3-5 слоями. Структура позволяет качественно отражать оттенки за счет усиленной световой отдачи (на 12% больше типовых ламп). Модели подходят для витрин магазинов, выставочных залов и т.д.

Люминесцентные лампы специализированного назначения совершенствуются с помощью разных составов в трубке, позволяющих поддерживать заданную частоту спектра. Устройства применяют в больницах, концертных залах и т. д.

Приборы разделяются на модели высокого и низкого давления.

Конструкции с высоким давлением оптимальны для монтажа в уличных лампах и приборах, имеющих большую мощность.

Лампы невысокого давления применяются в квартирах, административных комплексах, производственных помещениях.

По внешнему виду ЛЛ представлены линейным и компактным вариантами.

Линейная конструкция колбы удлиненная, применяется для промышленных помещений, торговых центров, офисов, медучреждений, спортивных организаций, заводских цехов и т.д. Линейная модель представлена разными вариантами диаметров трубки и конфигураций цоколя. Устройства обозначаются кодами. Прибор с диаметром 1,59 см на упаковке отмечается знаком Т5, с размером 2,54 см — Т8 и т.д.

Компактные люминесцентные лампы (КЛЛ) представляют спиралевидную стеклянную трубку и предназначены для установки в квартирах, офисах и т.д. КЛЛ делятся на 2 типа, главное отличие — виды цоколей (стандартный и с основанием в форме штыря).

Традиционный цоколь в форме резьбы отмечается знаком «Е» и кодом с размером диаметра.

Штырьковый вид цоколя отмечается символом «G»; цифровые данные обозначают расстояние между штырями. Этот вил лампы оптимален для установки в настольных лампах, подвесных бра в небольших помещениях.

Люминесцентные лампы различаются мощностью (слабые и сильные). Мощность люминесцентной лампы в Вт может превышать показатель 80 единиц. Устройства с небольшой мощностью представлены изделиями до 15 Вт.

По показателю распределения света устройства могут быть направленного действия (рефлекторные, щелевого типа) либо ненаправленного.

По типу разряда приборы подразделяются на дуговые, устройства свечения либо тлеющего разряда.

Различается сфера применения осветительных устройств (наружные, внутренние, взрывозащищенные, консольные).

Наружные устройства подходят для оформления зданий с внешней стороны, для освещения беседок, оформления двора и т.д. При выборе необходимо учитывать температурные режимы региона.

Внутренние подходят для офисных и жилых зданий. Устройства снабжаются защитой от влажности и воздействия пыли. Детали корпуса соединяются герметичным способом. Конструкция ламп может быть прямой, подвесной, предназначенной для крепления к поверхности потолка.

Приборы взрывозащищенные разработаны для территорий с риском возникновения взрывов (склады, цеха по производству красителей и т.д.).

Приборы консольного типа монтируются с помощью специальных креплений и имеют индивидуальный корпус.

Технические характеристики

Техническая информация по люминесцентным приборам включает данные о мощности работы, типе цоколя, сроке службы и т.д.

Показатели срока годности люминесцентных приборов варьируются от 8 до 12 тыс. часов. Характеристики зависят от типа лампы. Устройства Т8 и Т12 работают 9-13 тыс. часов, лампы Т5 — 20 тыс. часов.

Световая эффективность устройств составляет 80 Лм/Вт. Выделение тепла при горении невысокое, ветроустойчивость — средняя, положение горения — горизонтальное. Параметры допустимой температуры окружающей среды для ламп составляют +5…+55°С. Оптимальные характеристики эксплуатации — +5… +25°С. Устройства, имеющие покрытие из амальгамы, используются при +60°С.

Показатели цветовой температуры приборов варьируются в зависимости от модели в пределах от 2000 до 6500 К. КПД светильника составляет 45-75%.

Типы цоколей люминесцентных ламп

Цоколь – один из обязательных конструктивных элементов люминесцентной лампы. Он предназначен для ее механической фиксации в светильнике и подсоединения к контактам источника электроэнергии. Через цокольные контакты ток поступает на электроды.

Цоколи условно разделяют на две группы:

1. Резьбовые (обозначаются буквой Е). Их вкручивают в патрон светильника по резьбе.
2. Штырьковые (маркируются G). Они соединяются с патроном при помощи штырьков.

Линейные лампы оснащают штырьковыми цоколями, а компактные еще и резьбовыми контактами. В таблице ниже представлены типы резьбовых и штырьковых цоколей, которыми могут быть оснащены люминесцентные лампочки.

Типы резьбовых цоколей (Эдисона)	Типы штырьковых цоколей
Е14	2D
Е27	G13
Е40	G23
G24 (G24Q1, G24Q2, G24Q3)
G27
G53

Первая буква маркировки обозначает тип цоколя. Последующие цифры определяют диаметр резьбы (для Е) или расстояние между штырьками (у G) в миллиметрах. Например, цоколь G13 относится к типу штырьковых, расстояние между его штырьками равняется 13 мм. Он используется в линейных лампах диаметром Т4, Т5, Т8, Т10, Т12.

Штырьковые цоколи линейных моделей ламп

Иногда дополнительно после символа G могут быть буквы X, Y, Z, или U. Они определяют модификацию цоколя.

Разновидности цоколей люминесцентных ламп

Колбы с резьбовыми цоколями сейчас широко распространены. Ими заменяют лампы накаливания. В быту часто используют цоколи типа Е14 и Е27. Мощные лампочки оснащают Е40 и применяют на производстве, для освещения складов, улиц.

Разные модели светильников оснащают патронами под определенный тип цоколя. Покупая лампу нужно учитывать этот момент: данные элементы конструкции должны соответствовать друг другу. Иначе использовать лампочку не получится.

Люминесцентный свет: используем в офисе, дома и на улице

Каким же должно быть рабочее освещение, чтобы человек чувствовал себя комфортно? Санитарные правила и нормы рекомендуют люминесцентные лампы. Эти современные источники света мгновенно включаются, не мерцают, не гудят, излучают ровный, мягкий для глаз свет. Их используют даже в учреждениях с высокими требованиями к освещению: школах, детсадах, больницах, администрациях. Сегодня лампы дневного света активно применяют и в жилых домах – для создания как общего освещения, так и акцентной подсветки. Их устанавливают на потолках, а также в настольных лампах и других светильниках. Кроме того, люминесцентные лампы актуальны и на улице – в подсветке витрин и фасадов зданий, в рекламных вывесках. Они используются в специальных целях, например, при исследованиях в ультрафиолетовом свете различных веществ и в целях дезинфекции медицинских кабинетов.

Популярность этих ламп объясняется, в том числе, экономичностью и долговечностью. Все это обусловлено их устройством и принципом действия. Об этом, а также о видах изделий поговорим сейчас.

От чего зависит свет люминесцентных ламп?

Чем больше размеры лампы, тем выше ее мощность и насыщенность светового потока и, соответственно, тем интенсивнее излучаемый свет. Линейные лампы светят тем ярче, чем длиннее трубка их колбы. А компактные – чем больше изогнутых трубок соединены вместе в одном цоколе. Рассмотрим это подробнее.

Мощность влияет на яркость лампы. Приведем таблицу соответствия длины колбы и мощности линейных ламп.

Длина колбы, мм	450	600	900	1200	1200	1500	1500
Мощность, Вт	15	18	30	36	40	58	80

Например, модель на 15 Вт может применяться в настольной лампе, 30 Вт – для освещения рабочего кабинета, 58 Вт – на производственных площадях. Чем меньше размер колбы, тем меньше лампа потребляет электроэнергии, тем она экономичнее для потребителя.

Мощность компактных люминесцентных ламп связана с типом цоколя:

2D – обычно выпускаются на 16, 28, 36 Вт. Применяются, в основном, для декоративной подсветки или общего освещения небольших по площади комнат, например, их вставляют в  светильники для ванной;

G23 и G27 – как правило, имеют мощность от 5 до 14 Вт, широко распространены в настольных лампах и настенных светильниках;

G24 – производятся с характеристиками от 10 до 36 Вт и используются в настольных и настенных светильниках;

G53 – имеют мощность от 6 до 11 Вт, их применяют для подсветки во встроенных нишах, гипсокартонных конструкциях интерьера, натяжных потолках.

Компактные люминесцентные лампы – наиболее экономичный вариант: они потребляют впятеро меньше энергии, чем обычные лампы накаливания, и даже вдвое меньше, чем галогенные, также широко применяемые для точечной подсветки.

Световой поток определяет количество света: чем выше значение, тем ярче светит лампа. Этот параметр напрямую связан и с мощностью: чем она выше, тем насыщеннее будет свет. Для примера приведем таблицу соответствия некоторых значений мощности и интенсивности света люминесцентных ламп.

Мощность лампы, Вт	5	8	12	15	20	24	30
Количество света, лм	250	400	630	900	1200	1500	1900

К примеру, лампы на 250 – 400 лм популярны в акцентной подсветке и  настольных лампах, на 1200 – 1900 лм – используются в общем освещении квартир и офисов.

Свет лампы зависит и от давления газов в колбе. Различают лампы низкого и высокого давления. В первых химическая реакция протекает медленно, поэтому источники излучают равномерный, мягкий свет и применяются в жилых, административных помещениях, так как создают комфортное, оптимальное для глаз человека освещение. В лампах высокого давления взаимодействие веществ протекает интенсивно, поэтому изделия дают яркий, насыщенный свет и используются для освещения заводских цехов и улиц.

Цветовая температура показывает оттенок света, который зависит от состава люминофора. Выбирайте модель люминесцентной лампы с комфортным для глаз светом в зависимости от того, где планируете ее применять: от 2700 до 3500 К – теплый свет с желтым оттенком; применяется в жилых помещениях; от 4000 до 4200 К – нейтральный, естественный, подходит для любого освещения; от 4500 до 6500 К – холодный, с голубоватым или белым оттенком, используется в учреждениях, на производствах, для наружного освещения.

Люминесцентные лампы помогут вам создать качественное освещение и сэкономить расходы! Заказывайте их в нашем интернет-магазине по доступной цене. Для этого перейдите в раздел «Купить в один клик» и оформите покупку.

Сильные и слабые стороны устройств

Как у любых технических приспособлений, предназначенных для освещения бытовых и рабочих помещений, у люминесцентных ламп имеются свои слабые и сильные стороны.

На основании этой информации можно определить, где разумнее их использовать, а в каких случаях стоит отдать предпочтение источникам света иного плана.

Положительные стороны ламп

Основным преимуществом люминесцентных изделий считается повышенная светоотдача и хороший уровень КПД. Они обеспечивают помещение освещением, не раздражающим глаз, и демонстрируют нормальную выносливость даже в условиях интенсивной эксплуатации.

Модуль примерно в 5 раз превышает базовую мощность обычной лампочки «Ильича». А 20-ваттный люминесцент дает световой поток, равный тому, что обеспечивает лампа накаливания в 100 Ватт

Разнообразные температуры световых оттенков, приближенные по гамме к естественному солнечному свету, позволяют подобрать подходящий осветительный прибор под различные цели и для помещений любого назначения.

Поток света, выдаваемый модулем, получается не направленным, а рассеянным. Спокойное, приятное глазу сияние исходит не только от вольфрамовой нити, располагающейся внутри, но и от всей наружной поверхности колбы.

Это позволяет использовать люминесцентные источники как для создания общего фонового освещения, так и для организации зонального света.

Для применения в местах, где освещение включается автоматически, согласно сигналам датчиков движения, люминесценты не подходят. Они ограничены по допустимому количеству включений за определенный временной период и при слишком частой активации могут выйти из строя

Продолжительность службы люминесцентных изделий варьируется в зависимости от модели и доходит до 20 000 часов или до 5 лет.

Однако, покупателю следует знать, что этот ресурс лампа вырабатывает только при соблюдении таких условий, как:

• наличие достаточного объема качественного электропитания без скачков и перепадов;
• качественный балласт;
• определенное количество активаций, обычно, не более 2000 за первые 2 года использования, что составляет всего 5 включений в день.

Нарушение этих базовых условий существенно ухудшит эффективность осветительного прибора, и значительно укоротит срок его жизни.

Модули можно использовать для освещения теплиц. Они обеспечивают естественный свет, максимально приближенный к солнечному, не потребляют много электропитания и проявляют хорошую стойкость к перепадам напряжения, характерным для загородных энергоподающих сетей

Уровень энергопотребления у люминесцентов почти в 5 раз ниже, чем у традиционных изделий, поэтому их можно отнести к энергосберегающим источникам света.

С их помощью удастся эффективно осветить большое помещение, не расходуя при этом больших денег на коммунальные платежи.

Рабочая температура на поверхности колбы не превышает 50 градусов. Это дает возможность эксплуатировать лампу в помещениях, где к пожарной безопасности предъявляются повышенные требования.

Основные недостатки модулей

Первым большим минусом изделий является излишняя чувствительность к температурным перепадам. Они сильно реагируют на движение ртутного столбика и могут перестать работать при похолодании ниже -20 °C.

Жара, превышающая +50 °C, далеко не лучшим образом сказывается на функционировании и серьезно ограничивает спектр использования этих источников света.

Влаговоспримчивость тоже не относится к плюсам и не позволяет широко применять изделия в ванных комнатах и санитарных помещениях.

Со временем люминофор в ламповых колбах деградирует и спектр излучения изменяется. Параллельно падает уровень светоотдачи прибора и заметно снижается КПД

Иногда к недостаткам причисляется и сам светопоток, имеющий линейчатый, неравномерный спектр, искажающий естественные оттенки находящихся в комнате предметов.

Не все ощущают это визуально, но для тех, кто улавливает этот минус слишком явственно, продаются лампы с люминофором, приближенным к сплошному, более натуральному спектральному цвету. Правда, их светоотдача существенно меньше.

Случаются ситуации, когда люминесценты мерцают с удвоенной частотой питающей сети. Проблема эта решаема некоторым усовершенствованием прибора, в частности, применением ЭПРА с подходящим уровнем емкости сглаживающего конденсатора выпрямленного тока на входе инвертора.

Но то, что производители пытаются сэкономить и не комплектуют приборы конденсаторами необходимой емкости, несколько огорчает.

Бытовые ЛЛ модули лучше всего себя чувствуют, когда температура окружающего воздуха держится в диапазоне от +5 до +35 ˚С. Когда градусник демонстрирует меньшие показатели, пуск устройства существенно затрудняется, а время эксплуатации заметно сокращается

Потребность в дополнительном пусковом устройстве тоже немного снижает популярность ламп. Им обязательно требуется либо чрезмерно шумный и довольно громоздкий дроссель со стартером низкой надежности или более прогрессивный ЭПРА, имеющий функцию корректировки мощности, но при этом стоящий солидных денег.

Еще одно уязвимое место люминесцентов – высокая чувствительность к включению. Во время непосредственной активации лампы на электродах выгорает и осыпается особый состав, который обеспечивает стабильность разряда и защищает внутреннюю вольфрамовую нить от перегрева.

Постоянное включение существенно снижает срок службы прибора. Кроме того, появляется заметное глазу, раздражающее мерцание, а края ламповой колбы темнеют и теряют эстетичность.

Химическая угроза здоровью

Одним из основных недостатков люминесцентных источников света является химическая опасность. В ламповой колбе содержится высокотоксичная ртуть, причем ее количество колеблется от 1 до 70 мг.

Пары этого вещества могут нанести вред здоровью людей, постоянно находящихся в помещениях, освещаемых приборами ЛЛ типа.

Целостность отработавшей лампы нельзя нарушать, иначе токсичная ртуть попадет во внешнюю среду. За несанкционированную утилизацию предусмотрен штраф, поэтому лучше передать изделие в центр, занимающийся переработкой элементов, опасных для природы и человека

Когда модуль выходит из строя, его ни в коем случае нельзя разбивать или отправлять в обыкновенную урну. Его необходимо утилизировать соответственно нормам и правилам, четко описанным в действующем законодательстве.

Например, отвозить на полигоны, где от населения принимают токсичные материалы для их корректного уничтожения или переработки.

Сравнение с другими источниками света

Изделия ЛЛ-типа существенно отличаются как от устаревающих ламп накаливания, так и от прогрессивных светодиодных.

По сравнению с первыми они потребляют в 5 раз меньше электроэнергии, обеспечивая при этом такой же уровень насыщенности светопотока. Зато LED-приборам они несколько уступают по мощности в сочетании с энергопотреблением.

Таблица наглядно в цифрах показывает, насколько выгоднее использовать вместо традиционных лампочек Эдисона более современные источники качественного освещения

Правда, лампа накаливания весь период работы горит с одинаковой интенсивностью, тогда как люминесценты теряют часть насыщенности из-за выгорания внутреннего слоя, отражающего ультрафиолет.

LED-изделия в процессе эксплуатации приобретают некоторую тусклость благодаря деградации рабочих диодов. А в отдельных моделях есть возможность регулировки яркости освещения при помощи диммера.

В лампах накаливания или люминесцентах такая функция не предусмотрена. Но этот удобный режим в LED-приборах не бесплатен и за него придется отдать дополнительную сумму.

По уровню конструкционной хрупкости лампы накаливания и люминесценты схожи, так как имеют стеклянную колбу. Лед-модули в этом плане более устойчивы к ударам и механическим повреждениям. Да и отсутствие внутри каких-либо вредных и токсичных элементов делает их значительно привлекательнее для эксплуатации в домашних условиях.

Самые высокие расходы за весь эксплуатационный период влечет за собой использование ламп накаливания. Люминесценты расходуют энергию в разумных пределах, а светодиоды дают возможность снизить затраты до самых минимальных показателей

Что касается финансовой стороны, то изначально меньше других стоит лампочка накаливания. Однако, учитывая ее рабочий ресурс всего в 1 000 часов, это вряд ли можно считать ярко выраженным достоинством.

Базовая цена люминесцентов выше, однако, и служат они значительно дольше. Как говорят солидные производители, их хватает на 10 000-15 000 часов в том случае, если количество ежедневных активаций не превышает 5-6 раз.

Светодиодные модули могут похвастаться еще лучшими показателями, но и заплатить за это удовольствие придется намного больше, а это не во всех случаях целесообразно. Хотя тенденция замены одних источников света другими, прослеживается повсеместно. О необходимости замены люминесцентных лампочек светодиодными и порядке выполнения этой работы мы писали здесь.

Как утилизируют люминесцентные лампы

Внутри колб люминесцентных ламп находится ртуть. Это вещество по ядовитости относится к первому классу опасности.

Содержание ртути в лампе находится в пределах 1÷70 мг (доходит до 1 г). Но даже такой дозы достаточно, чтобы при повреждении колбы нанести вред здоровью человека и другим живым организмам. При регулярном воздействии ядовитых паров ртути происходит ее накапливание в теле, что вызывает развитие различных заболеваний.

Законодательная база

По этой причине в законодательной области разработаны правила обращения и утилизации электронного и электротехнического оборудования, содержащего ртуть:

• на территории Европейского Союза с 2006 года действует Директива RoHS;
• в России – правительственное постановление от 3.09.2010 №681, классификация операций сектора государственного управления (КОСГУ 2020 года подстатьи 225, 226, 244), общероссийский классификатор продукции (ОКПД), ГОСТы (например, 6825-91 – «Лампы трубчатые для общего освещения») и другие нормативные акты.

По закону утилизацию и вывоз ртутьсодержащего оборудования могут выполнять только фирмы, у которых есть на это лицензия. Частные предприниматели и предприятия обязаны делать паспорта на ядовитые отходы и сдавать их на переработку.

Предварительно они должны заключить договор (на 1 год) с утилизирующей фирмой и дать заявку на переработку. При этом стоимость утилизации зависит от вида ламп, а периодичность вывоза отходов устанавливается по договоренности с каждой обслуживаемой организацией отдельно.

Храниться рабочие и отработавшие ртутьсодержащие светильники должны в специально оборудованных складских помещениях с хорошей вентиляцией. Предприятия и предприниматели должны вести журнал хранения, эксплуатации, переработки и замены люминесцентных ламп.

Методы утилизации

На территории РФ широкое распространение получил термовакуумный метод утилизации. Порядок переработки при этом следующий:

• собранные лампочки дробятся прессом;
• раздробленный материал помещают в камеру с большой температурой;
• образующийся при нагреве газ собирается в вакуумной ловушке.

При аналогичном методе на испаряющийся газ воздействуют жидким азотом. Это вызывает затвердение ртути и упрощает ее сбор.

На практике применяется также способ утилизации с помощью химических реагентов. Ими обрабатывают раздробленные светильники. В результате реакции с ртутью образуются устойчивые соединения. Они гораздо безопаснее.

Полученную ртуть используют повторно. Выделенный люминофор отправляют для захоронения на полигонах.

Процесс утилизации люминесцентных ламп

В некоторых городах есть целые полигоны, где утилизируют токсические вещества. В Москве, например, ртутьсодержащие лампочки, используемые в быту, можно бесплатно сдавать в районные отделения ЖЭКов. По всей стране вышедшие из строя лампы принимают в магазинах IKEA, и других специализированных точках продаж.

Согласно статистике только около 10 % лампочек перерабатывают по правилам, а 90 % утилизируют без их соблюдения. Утилизация вредных отходов является актуальной проблемой сегодняшнего дня из-за ухудшения экологии. В этом деле важна привычка и ответственное отношение к себе и окружающей природе.

По своим техническим характеристикам люминесцентные лампы превосходят лампочки накаливания. Их энергосберегающие показатели и разнообразие вызвали широкое использование таких светильников в общественных и в бытовых условиях.

Сравнительно простое устройство и понятный принцип работы делают возможным при минимальных навыках и знаниях обслуживать эти устройства. Понимание маркировки позволяет самостоятельно заменять вышедший из строя элемент схемы аналогичным по характеристикам. Но постоянно следует помнить и соблюдать технику безопасности.

Следующая

РазноеЧто такое активная мощность?

Люминесцентные лампы дневного света: характеристики, виды, принцип работы

Люминесцентные лампы представляют собой газоразрядный источник света, где электрозаряд в парах ртути создает ультрафиолетовое излучение. Он преобразуется в видимое излучение посредством люминофора. Его роль выполняют галофосфат кальция и прочие элементы. Световая отдача люминесцентного освещения в разы превышает аналогичный показатель у лампы накаливания с точно такой же мощностью.

• Классификация люминесцентных ламп
• Область применения ламп
• Плюсы и минусы осветительного оборудования
• Принцип работы устройства
• Особенности маркировки
• Подключение к электросети
• Описание электромагнитного балласта
• Запуск с электромагнитным балластом и стартером
• Электронный балласт и его свойства
• Факторы, предрасполагающие к поломке
• Спектр излучения люминофора

Классификация люминесцентных ламп

Люминесцентные лампочки служат приблизительно 5 лет при условии, что число включений ограничено до 2000. То есть на протяжении гарантийного срока в 2 года приходится не больше 5 включений в день. В наибольшей степени распространены газоразрядные ртутные лампы высокого и низкого давления. Характеристики люминесцентных ламп следующие:

1. Модели высокого давления используют для уличного освещения и в осветительных приборах с большой мощностью;
2. Модификации низкого давления применяют для жилых и производственных помещений.

Газоразрядная ртутная лампа низкого давления представляет собой трубку из стекла с покрытием на основе люминофора. Изделие заполнено аргоном и амальгамой под давлением 400 Па. Плазменные дисплеи выступают в роли еще одной модификации люминесцентных ламп.

Область применения ламп

Люминесцентные лампы широко используются для освещения общественных зданий. С тех пор, как появились модификации контактного типа, оснащенные электронным балластом, их стали активно использовать вместо привычных осветительных приборов.

Устройства эти имеет смысл применять для общего освещения, особенно если приходится работать с большой площадью. Благодаря этому удаётся улучшить условия освещения и понизить потребление энергии на 80%. За счет этого увеличивается срок службы ламп. Они используются для:

• местного освещения рабочего пространства;
• подсветки фасадов;
• световой рекламы.

Такие осветительные устройства выступали в качестве единственного источника подсветки ЖК-экранов до тех пор, пока не появились светодиоды.

Плюсы и минусы осветительного оборудования

Эти приборы популярны, так как обладают целым набором плюсов. В чём состоит их преимущество перед лампами накаливания:

• большая светоотдача и хорошие показатели КПД;
• рассеянный свет;
• большой спектр оттенков света;
• длительный срок службы.

Есть у них и кое-какие минусы. К ним относят:

• потенциальная опасность для здоровья из-за содержания ртути;
• мерцание с удвоенной частотой;
• изменение спектра, происходящее со временем, вызванная негативными преобразованиями в люминофоре;
• присутствие дополнительного приспособления для пускового механизма лампы;
• сниженный показатель мощности, из-за чего создается нагрузка на электросеть.

Принцип работы устройства

При включении прибора формируется дуговой разряд. Он располагается в противоположных концах лампы между двумя электродами. Устройство заполнено парами ртути и инертным газом. После прохождения электрического тока формируются ультрафиолетовые излучения, которые невидимы для человеческого глаза.

Изнутри стенки прибора покрыты люминофором. Это особое вещество, способное поглощать ультрафиолетовое излучение. От него исходит видимый свет. Меняя состав люминофора, удаётся изменить оттенок свечения лампы. Функцию люминофора выполняют в основном ортофосфаты и галофосфаты кальция.

Особенности маркировки

От уровня освещенности напрямую зависит восприятие цвета человеческим глазом. Если он небольшой, то хуже всего воспринимается красный. При этом человек достаточно хорошо способен разглядеть синий оттенок. Средняя освещенность жилых построек составляет 75 Люкс. В рабочих помещениях и офисах она равна 400 Lux.

Если дневной свет имеет температуру в пределах от 5000 до 6500 Кельвин, при низкой освещенности будет создаваться впечатление, что он имеет синий оттенок. Свет с цветовой температурой 3000 Кельвин выглядит наиболее естественно при освещенности от 50 до 75 Люкс. Если освещенность равна 400 Lux, получаемый свет кажется желтым. Самым естественным становится свет с температурой от 4 до 6 тыс. Кельвин.

Промышленностью выпускаются различные модификации ламп. Маркировка позволяет разобраться, для какой зоны подходит та или иная модель. Цифровой код указывает такие параметры, как качество света, цветовая температура и индекс цветопередачи. Первая цифра указывает на индекс цветопередачи.

У люминесцентных осветительных устройств эта характеристика варьируется от 60 до 98 Ra. Соответственно, чем выше индекс, тем достовернее можно считать цветопередачу. Вторая и третья цифры указывают на цветовую температуру модели. Допустим, если имеется маркировка 827, это говорит о том, что цветовая температура здесь равна 2700 Кельвин, а цветопередача 80 Ra. Эти параметры соответствуют показателям лампы накаливания.

Подключение к электросети

Газоразрядные лампы любых типов не подключаются напрямую к электросети. В этом состоит их основное отличие от ламп накаливания. На это имеется две причины:

1. Высокий уровень сопротивления в холодном состоянии. За счёт этого для зажигания разряда необходим импульс высокого напряжения.
2. После возникновения разряда осветительный прибор формирует отрицательное сопротивление. Поэтому если включить сопротивление в цепи, возникнет короткое замыкание, и осветительный прибор выйдет из строя.

Чтобы решить указанные проблемы, используют балласты. Это пускорегулирующие аппараты особого типа. Самыми распространенными способами подключения на сегодня являются:

1. применение электронного балласта;
2. использование электромагнитного балласта в комбинации с неоновым стартером.

Описание электромагнитного балласта

Устройство представляет собой дроссель электромагнитного типа. У него имеется индуктивное сопротивление. Подключается он к лампам в определенной последовательности. К нити накала подсоединяется стартер, представляющий из себя неоновую лампу. В ее конструкции предусмотрены конденсатор и биметаллические электроды. На сегодняшний день преимуществами электромагнитного баланса являются долгий срок службы, простота в использовании и надежность. В то же время обнаруживаются и кое-какие недостатки, допустим долгий запуск. Он варьирует от 1 до 3 секунд в зависимости от того, насколько изношен прибор.

Электромагнитный баланс потребляет большое количество энергии за счёт своего дросселя. Иногда может возникать низкочастотное гудение пластин магнитного провода. Не прибавляет преимуществ и мерцание с удвоенной частотой сети. Это может негативно сказываться на человеческом зрении. Эти осветительные приборы, включающие балласт, запрещается использовать для освещения механизмов и подвижных частей замков. Важно указать и на внушительные габариты устройства. Масса такого балласта составляет несколько килограмм. Если отмечаются отрицательные температуры, устройство может не запускаться.

Запуск с электромагнитным балластом и стартером

Классическая схема предусматривает подключение электромагнитного баланса вместе со стартером. Последний представляет собой неоновую лампу с подключаемым параллельно конденсатором, спрятанным в корпус. Электроды пребывают в разомкнутом состоянии изначально. Подключают стартер параллельно лампе так, чтобы через спираль лампы проходил электрический ток. Это происходит после замыкания электродов.

Параллельно подсоединяется конденсатор большой емкости. Он необходим для создания резонансного контура, формирующего большой по длительности импульс. За счёт этого удается зажечь лампу. Когда стартер размыкается, спирали лампы находятся в разогретом состоянии. Для зажигания разряда необходимо обеспечить достаточный бросок напряжения.

Рабочее напряжение осветительного прибора находится на низком уровне, так как на дросселе оно падает. Вот почему в лампе стартера задается больший уровень напряжения погасания изначально. Благодаря этому повторное срабатывание стартера не происходит.

Рабочее напряжение осветительного устройства постепенно возрастает, когда подходит конец срока его службы, напряжение может возрастать. За счет этого формируется характерное непрерывное мигание лампы, вышедшей из строя. Как только она гаснет, можно заметить светящиеся катоды, установленные по всей площади стартера.

Электронный балласт и его свойства

Этот элемент отвечает за питание лампы электрическим током. При этом формируется напряжение несетевой частоты, которое варьируется от 50 до 60 Герц. Обеспечиваются здесь высокочастотные уровни от 25 до 133 килогерц, благодаря чему мигание, раздражающее глаза, исключается.

Можно выделить холодный и горячий запуск модели. В первом случае осветительное устройство замыкается после включения. Применяется этот метод тогда, когда лампу используют редко. Частое применение указанной методики не рекомендовано, так как наносит вред электродам.

Второй тип запуска подразумевает предварительный прогрев электродов. Лампа зажигается спустя 1 сек, но и срок службы у неё больше, особенно когда предполагается регулярное использование прибора.

Факторы, предрасполагающие к поломке

Электроды в конструкции осветительного прибора представляют из себя спираль вольфрамовой нити. Они покрыты слоем щелочноземельных металлов. Он необходим для обеспечения стабильности разряда. Во время эксплуатации этот слой непрерывно осыпается, испаряется.

Особенно интенсивно это происходит во время запуска. Вот почему у всех люминесцентных осветительных приборов есть определенный срок службы. Зависит он от скорости зажигания и качества электродов. Он превышает срок службы лампы накаливания. На концах изделия формируется потемнение, которое усиливается по мере приближения срока выхода из строя. После полного выгорания металлической пасты напряжение растет скачкообразно. По этой причине схема, по которой работает лампа, не способна обеспечить большим напряжением для горения.

Лампы с электромагнитным балансом имеют повышенное напряжение, когда приближается конец срока службы. Паста к этому времени выгорает полностью на одном из электродов. В результате стартер начинает постоянно срабатывать.

Когда выходит из строя стартер, формируется шунтирование лампы по цепи, поэтому зажигание разряда становится невозможным. Рабочими остаются лишь нити накала, и по этой причине электричество, потребляемое осветительным устройством, становится выше.

Когда речь заходит об устройствах с электронным балластом, активно выгорает масса электродов, задействованная в работе. Нити перегреваются и выходят из строя. В качественных моделях предусматривается автоотключение перегоревшего устройства. В низкокачественных модификациях такая защита отсутствует. Также в таких устройствах устанавливают конденсатор, рассчитанный на близкое к напряжению новой лампы напряжение. По мере старения изделия давление повышается, и в конденсаторе формируется пробой. По этой причине транзисторы балласта тоже выходят из строя.

Спектр излучения люминофора

В дешевых лампах используется галофосфатный люминофор. Он формирует синий и желтый цвета. Намного меньше излучается красного и зелёного оттенка. Такая смесь кажется белой, но при отражении можно заметить неполный спектр. С другой стороны, у таких приборов имеется высокий уровень световой отдачи. Выделяют и специальные люминесцентные лампы с разными спектральными параметрами:

1. Лампы дневного света. Максимально соответствуют естественному цвету при дневном освещении 5400 Кельвин. Чаще всего такие приборы используют в музеях, типографиях, лабораториях и стоматологических кабинетах.
2. Лампы дневного света, максимально схожие с солнечным светом. Если в помещении недостаточно светло, или же здесь проходят какие-либо важные рабочие операции, рекомендовано применение данных моделей. Чаще можно увидеть эти приборы в банках, офисов и магазинов. Уровень освещения составляет 6500 Кельвин.
3. Модели для растений и аквариумов. Спектральный диапазон здесь отображает синий и красный цвета. Уровень освещенности равен от 5400 до 6700 Кельвин.
4. Модели для обитателей аквариума. Излучение варьируется в диапазоне синего цвета и ультрафиолета. Освещенность колеблется также в пределах от 5400 до 6700 Кельвин.
5. Декоративные модели. Формируют синий, красный, зелёный, жёлтый и малиновый цвета. Рекомендуются для стерильных производств, цехов по изготовлению микросхем.

Существуют еще специальные модели для соляриев и косметических салонов, прилавков в супермаркетах, помещений, где содержатся птицы. Выделяют ультрафиолетовые модификации с колбами из чёрного стекла. Они способны преобразовать невидимое излучение в световое, создавая так называемый эффект флуоресценции. Используются в пищевой и текстильной промышленности.

Виды электрических ламп, а также их достоинства и недостатки

Рассмотрим подробнее, какие виды электрических ламп имеют наибольшую популярность в современном мире.

В процессе создания дизайна какого-то помещения обычно немало внимания уделяется освещению, поскольку этот элемент играет важную роль в восприятии окружающего пространства. На данный момент для внутреннего освещения помещений чаще всего применяют лампы накаливания, галогенные лампы, светильники на светодиодах или люминесцентные, а также энергосберегающие. Сегодня мы более подробно остановимся на видах современных электрических ламп, а также рассмотрим их положительные и отрицательные стороны.

Лампы накаливания

Данный вид ламп был изобретен первым. Свет в подобных лампах испускается источником накаливания, который раскаляется до высоких температур в процессе воздействия на него электрического тока. На территории России они начали широко распространяться еще во времена В. И. Ленина, за что в народе их стали называть «лампами Ильича».

Плюсы ламп накаливания

• Несомненно, основной положительной стороной ламп накаливания является низкая стоимость. В настоящее время они являются наиболее доступным видом электрических ламп.
• Еще данный тип ламп может характеризоваться сплошным спектром излучения, видимая часть которого насыщена оранжевыми и красными лучами света. Поэтому неудивительно, что использование таких ламп для освещения выделяет так называемые «теплые» цветовые тона и в то же время ослабляет «холодные». Лампы этого типа могут сделать домашнюю обстановку более теплой и уютной.

Минусы ламп накаливания

• Данный вид ламп не может обеспечить достаточно высокий уровень цветопередачи. Из-за этого они совершенно не походят для освещения магазинов, по крайне мере тех, где покупатель должен видеть реальный цвет товара.
• Лампы накаливания могут характеризоваться достаточно высоким уровнем расхода электроэнергии. Уже достаточно давно многие производители наносят на производимые лампы специальное напыление, которое делает энергопотребление более приемлемым.
• Не стоит также забывать и о высоком показателе теплоотдачи у ламп накаливания. Создавая интерьер в помещении, данные лампы следует размещать на безопасном расстоянии от пожароопасных и легко плавящихся материалов.

Галогенные лампы

Долгое время галогенные лампы занимали вторую строчку популярности среди покупателей. Однако, последние годы они стали использоваться все реже, поскольку люди начали отдавать свои предпочтения более современным решениям. Прежде такие лампы широко использовались для реализации встроенного освещения. Теперь же их можно встретить разве что в некоторых люстрах и настенных бра.

Плюсы галогенных ламп

• В сравнении с лампами накаливания галогенные обладают значительно более стабильным по времени световым потоком, поэтому у них продолжительней срок службы.
• К положительным характеристикам можно отнести относительно меньшие размеры, более высокие показатели термостойкости и механической прочности.
• Немаловажно и то, что галогенные лампы имеют высокий показатель мощности, в то время как уровень расхода электроэнергии в сравнении с лампами накаливания у них в разы меньше.

Минусы галогенных ламп

• Чтобы подключить галогенные лампы в сеть требуется использовать трансформатор. Безусловно, в люстрах и настенных бра он обычно встроен. Однако, при необходимости создания точечного освещения приобрести трансформатор и смонтировать его придется самостоятельно.
• Качество предлагаемых трансформаторов зачастую оставляет желать лучшего. Это может вылиться в серьезные проблемы, ведь спрятанный в гипсокартонном коробе или за натяжным потолком трансформатор поменять в случае выхода его из строя будет совсем непросто.

Люминесцентные лампы

Данные устройства нередко называют лампами дневного освещения. Условно их также можно разделить на лампы с наибольшим световым потоком, а также с меньшим, но более высоким качеством цветопередачи. Кроме того, они способны излучать разные цвета, за счет чего нередко используются при освещении магазинных витрин и торговых площадей. Такие лампы повсеместно применяются на предприятиях, на территории школ, во дворах различных учреждений и др.

Плюсы люминесцентных ламп

• Показатель светоотдачи у люминесцентной лампы в разы превышает аналогичный у лампы накаливания такой же мощности.
• При соблюдении ряда необходимых условий лампа данного типа может до 20 раз дольше работать, чем лампа накаливания.

Минусы люминесцентных ламп

• При включении, а также в процессе работы люминесцентные лампы достаточно неприятно моргают, напрягая тем самым глаза человека.
• Кроме того, они достаточно восприимчивы к скачкам напряжения в сети, а также частому отключению и включению.
• Вышедшие из строя лампы этого типы должны утилизироваться особым образом, как токсичные отходы. Поэтому их нужно сдавать в специальные пункты утилизации.

Лампы энергосберегающие

Энергосберегающие лампы были созданы на основе люминесцентных. Основным их отличием является наличие особого электронного блока, который отвечает за процессы зажигания и дальнейшего горения. За счет этого удалось добиться того, что лампа не мигает как при начале работы, так и в дальнейшем.

Плюсы энергосберегающих ламп

• Положительной стороной таких ламп является возможность создания разных цветовых температур, которые определяются при горении. Проще говоря, энергосберегающая лампа способна излучать как «теплый», так и «холодный» свет.
• Важнейшей характеристикой является снижение потребления электричества. В некоторых случаях данный показатель достигает отметки в 80%.
• Еще энергосберегающие лампы в процессе работы выделяют намного меньше тепловой энергии, а значит могут использоваться практически где угодно.
• Лампы данного типа значительно реже выходят из строя в сравнении с лампами накаливания. Кроме того, они более невосприимчивы к скачкам напряжения и частым включениям и выключениям.

Минусы энергосберегающих ламп

• Безусловно, главным минусом можно считать сравнительно высокую стоимость энергосберегающих ламп.
• Данные лампы требуют бережного обращения даже после выхода их из строя, поскольку содержат в себе токсичные составляющие. Их нельзя выбрасывать вместе с обычными бытовыми отходами. Если такая лампа разобьется в помещении, то потребуется проведение уборки, как если был разбит ртутный градусник.

Светодиодные лампы

На сегодняшний день светодиодные лампы и светильники по праву можно считать наиболее востребованными. Источником света в них являются светодиоды, работающие при прохождении тока через полупроводниковые материалы. В настоящее время светодиодные устройства используются во всех направлениях светотехники, а область их применения практически не имеет границ.

Плюсы светодиодных ламп

• Светодиоды способны функционировать до 100 000 часов, а значит в долговечности они более чем в 100 раз превосходят лампы накаливания.
• Кроме того, светодиодные лампы можно отнести к низковольтному оборудованию, а значит они достаточно безопасны для пользователей и не потребляют большого количества электроэнергии.

Минусы светодиодных ламп

• Пожалуй, основным недостатком таких ламп является сильная восприимчивость к перепадам напряжения.
• Кроме этого, светильники, построенные на основе светодиодов, излучают неровный свет. Можно предположить, что развитие технологий позволит устранить этот недостаток в будущем.



Источник: http://progress.online/obshchestvo/437-vidy-elektricheskih-lamp-takzhe-ih-dostoinstva-i-nedostatki



Классификация и обозначение люминесцентных ламп

Люминесцентным лампам характерны не только оттенки белого цвета (разная цветовая температура), но и доступность цветного света.

Люминесцентные лампы подразделяются:

• на линейные
• и компактные.



Линейные люминесцентные лампы

Варианты кольцевых и U-образных люминесцентных ламп относятся также к линейным, так как они выполнены в колбах тех же диаметров и имеют схожие с ними характеристики. Линейные люминесцентные лампы производятся в колбах диаметром 38, 26 и 16 мм. Некоторые европейские фирмы выпускают также лампы диаметром 7 мм, однако такие лампы используются лишь в сканерах и не применяются для общего освещения. В последнее время выпуск зарубежными компаниями ламп в колбах диаметром 38 мм почти прекращен. Мощность линейных люминесцентных ламп может составлять от 4 до 80 Вт.

Практически во всех современных светильниках применяются лампы с мощностью 18, 36 и 58 Вт, но российские фирмы все еще выпускают в ограниченном количестве лампы мощностью 20, 40, 65 и 80 Вт в колбах диаметром 38 мм. Люминесцентные лампы разных мощностей отличаются длиной колб — от 136 до 1514 мм.

Особенности маркировки

Напряжение

В отличие от традиционных ламп накаливания в маркировке люминесцентных ламп никогда не содержится информация о номинальном напряжении, так как одна и та же лампа может эксплуатироваться при различных напряжениях — от нескольких вольт до сотен вольт, что обусловлено схемой их включения.

Цветовая температура

Лампы определенной мощности производятся с различной цветностью светового потока. Российские производители выпускают лампы с пятью цветностями белого света: тепло-белый, холодно-белый, белый, дневной и естественный.

Помимо белых ламп разных оттенков, выпускаются красные, желтые, зеленые и синие люминесцентные лампы.

Тип и мощность

В маркировке люминесцентных ламп зарубежных фирм нет какого-либо стандарта, так как каждый производитель маркирует их по-своему. Однако тип люминесцентной лампы и ее мощность в том или ином виде должны отображаться на лампе в любом случае.

Индекс цветопередачи

Согласно российскому государственному стандарту, в маркировке люминесцентных ламп указание цветопередачи не является обязательным.

Между тем зарубежные производители указывают в маркировке своих ламп через дробь после мощности общий индекс цветопередачи Ra. В случае, если Ra больше 90, то ставится цифра 9, если Ra больше 80, но меньше 90, — цифра 8. У ламп с цветопередачей от 50 до 70 в маркировке проставляется двузначное число, обозначающее индекс ее цветности.

Продукция

ЛСП44 Flagman АСТЗ

Линейный промышленный светильник IP65, 14-80 Вт

Ардатовский СТЗ

ЛПО46 Sport АСТЗ

Потолочный светильник IP20, 28-36 Вт

Ардатовский СТЗ

ББП01 RAY UV-C АСТЗ

Медицинский светильник IP54, 36 Вт

Ардатовский СТЗ

ЛПО74 / ЛПП74 Classic АСТЗ

Аварийный светильник IP42/IP65, 8-11 Вт

Ардатовский СТЗ

Мы поможем подобрать светильники на ваш объект

Ответственный менеджер по запросу:
Евгений Чилимов
+7(495)649-86-94 доб.106

Требования Международной комиссии по освещению к маркировке ламп

Крупнейшие зарубежные фирмы-производители часто применяют в названиях люминесцентных ламп рекламные слова: Deluxe, Super, Super deLuxe и т. д. В связи с разнобоем в маркировке люминесцентных ламп, который зачастую вводит покупателей в заблуждение, Международная комиссия по освещению утвердила для применения общую систему обозначений ламп (ILCOS). В соответствии с ней все линейные люминесцентные источники света маркируются буквами FD, а кольцевые — FC, после чего указывается мощность ламп, индекс цветопередачи и температура цвета.

Лампы с диаметром колбы 16 мм производятся в двух вариантах:

• Люминесцентные лампы, имеющие максимальную светоотдачу.
• Люминесцентные лампы, имеющие максимальный световой поток.

Обе разновидности выпускаются с четырьмя вариантами мощностей: первая — 14, 21, 28 и 35 Вт, вторая — 24, 39, 54 и 80 Вт. Лампы мощностью 28 и 35 Вт достигают максимальной для люминесцентных ламп светоотдачи — 104 лм/Вт. Все лампы с диаметром колбы 16 мм могут эксплуатироваться только с применением электронных пускорегулирующих аппаратов.

Компактные люминесцентные лампы

Люминесцентные компактные лампы КЛЛ также можно разделить на две группы:

• с наружным пускорегулирующим аппаратом
• и с интегрированным пускорегулирующим аппаратом.

Лампы первого типа выпускаются с мощностью от 5 до 55 Вт. Колба этих ламп может изгибаться до четырех раз, однако разрядный канал у них лишь один. Лампы этого типа оснащены особыми цоколями с двумя или четырьмя штырьками.

В цоколи с двумя штырьками вмонтированы стартовые устройства, и для запуска ламп с этими цоколями необходим лишь дополнительный дроссель. С электронными пускорегулирующими аппаратами эти лампы функционировать не могут, так как внутренние стартовые устройства создают помехи для работы электронных устройств. Лампы с цоколями из четырех штырьков включаются как с обыкновенными дросселями и наружными стартерами, так и с электронными пускорегулирующими аппаратами (некоторые лампы могут функционировать только с электронными пускорегулирующими аппаратами).

Российские компактные люминесцентные лампы содержат в маркировке буквы КЛ или КЛУ, после чего указываются их мощность и цветность.

Компактные люминесцентные лампы изготавливаются с применением редкоземельных люминофоров, которые позволяют достигать высокой цветопередачи, поэтому лампы российского производства содержат в маркировке букву Ц.

Отечественные фирмы изготавливают компактные лампы только с одним изгибом колбы и мощностью от 5 до 36 Вт, оснащенные цоколями с двумя (с интегрированным стартером) или с четырьмя штырьками. Один из заводов в г. Саранске недавно начал производство ламп с интегрированными электронными пускорегулирующими аппаратами.

Зарубежные производители выпускают гораздо больший ассортимент ламп. Каждая разновидность ламп имеет собственный тип цоколя, что исключает вероятность подключения лампы одной мощности в осветительное устройство, предназначенное для ламп другой мощности.

Компактные лампы второго типа (с интегрированным пускорегулирующим аппаратом) возникли на рынке в 1980-х годах как альтернатива традиционным лампам накаливания. Однако появившиеся лампы имели очень большой вес (около 400 граммов) и массового применения не нашли. Несколькими годами позже компании Philips, Osram и General Electric одновременно начали выпускать компактные лампы с интегрированными электронными пускорегулирующими аппаратами и цоколями Е14 и Е27, что в корне изменило ситуацию. Лампы весят не больше 100 граммов, а габаритами и формой похожи на лампы накаливания. Цветность излучения этих ламп обычно тепло-белая, что тоже довольно похоже на цветность ламп накаливания. Была проведена масштабная рекламная акция, в ходе которой производители какое-то время даже раздавали компактные лампы бесплатно.

После проведения рекламных акций спрос на компактные лампы этого типа начал расти, что увеличило масштабы их производства. Сейчас в мире производится более 300 миллионов подобных ламп ежегодно, из которых 100 миллионов — в Китае. В России ежегодно выпускается не больше 10 тысяч этих ламп.

Достоинства и недостатки интегрированных компактных люминесцентных ламп

Компактные люминесцентные лампы с интегрированным пускорегулирующим аппаратом отличаются от стандартных ламп накаливания целым рядом достоинств:

• их светоотдача в пять раз выше,
• продолжительность службы в 8–10 раз,
• установка подобных ламп в патроны не отличается от таковой при установке обычной лампы накаливания.
• Недостаток у них только один — высокая стоимость. При существующем уровне цен на электроэнергию в Европе эти лампы окупаются в течение 2–3 лет при условии работы ламп не меньше трех часов в сутки.

Лампы с интегрированным пускорегулирующим аппаратом различаются по мощностям и цветности светового потока. Как и у ламп первого типа, какого-либо стандарта в обозначении ламп с интегрированным ПРА нет, и каждый производитель обозначает тип лампы по-своему. Согласно системе ILCOS, все компактные лампы с интегрированным ПРА должны содержать в маркировке буквы FSQ.

В России также выпускаются несколько моделей компактных ламп с интегрированным электронным пускорегулирующим аппаратом и со спиралевидной разрядной трубкой.

Широкое распространение люминесцентных ламп в России и за рубежом привело к тому, что понадобилась единая система их обозначения. К данной мере призвала Международная комиссия по освещению. При этом маркируется: тип, мощность, цветовая температура и индекс цветопередачи.

Мы поможем подобрать светильники на ваш объект

Ответственный менеджер по запросу:
Евгений Чилимов
+7(495)649-86-94 доб.106

Освещение магазинов на объектах

Перейти в галерею

Статьи по теме #промышленное освещение

Правила разработки и строительства систем освещения ангаров. Часть 2

#промышленное освещение

Ангары представляют собой здания большой площадки и с особой формой перекрытия, что вызывает сложности при проектировании осветительной сети и выборе приборов освещения для них.

Функции и параметры электронных аппаратов для люминесцентных ламп, ЭПРА

#промышленное освещение

В подавляющем большинстве современных электронных аппаратов управляющий модуль выполняет еще две важные функции: стабилизирует тока лампы при перепадах напряжения в сети и корректирует коэффициент мощности.

Несиловые опоры с граненым стволом для освещения производственных предприятий

#промышленное освещение

Осветительные опоры с граненым стволом имеют индустриальный дизайн и лучше других подходят для освещения территории промышленных предприятий, производственных и иных площадок.

Читать все статьи

Люминесцентные лампы 101 | Здания

Посмотрите вверх. Скорее всего, лампы, освещающие эту страницу, флуоресцентные. К 1960-м годам более двух третей всех коммерческих и промышленных объектов в Соединенных Штатах были оснащены люминесцентным освещением, согласно Advanced Lighting Guidelines: 2003 Edition, , документу, подготовленному White Salmon, штат Вашингтон, Институтом новых зданий.

Популярность флуоресцентного освещения неудивительна. Не в обиду Эдисону, но изобретатели этой технологии нашли совершенно новый способ осветить пространство с помощью гораздо меньшего количества ватт. Министерство энергетики США сообщает, что флуоресцентное освещение может обеспечить такое же количество света, как и лампы накаливания, при этом потребляя на 25-35% меньше энергии. Срок службы люминесцентной лампы также в 10 раз больше.

Несмотря на все достоинства флуоресцентного освещения, первые его применения страдали мерцанием, жужжанием и нелестным сине-зеленым оттенком света. Однако хорошие новости: «За последние 10-15 лет флуоресцентные технологии значительно изменились в плане эффективности, долговечности, цветопередачи и даже в вопросах эксплуатации и утилизации отходов», — говорит Рэнди Беркетт, президент и главный дизайнер Randy Burkett. Lighting Design Inc., Сент-Луис.

Типы люминесцентных ламп

Лампы T12
Лампа T12 (диаметром 12/8 или 1,5 дюйма) использовалась в течение многих лет, пока не появилась более тонкая и эффективная лампа. Хотя сегодня эти лампы редко используются в новом строительстве, они еще не исчезли. «Я не могу вспомнить за последние 5 лет, когда мы даже указывали Т12 на новое строительство зданий. Вероятно, еще через несколько лет он станет динозавром, и единственная причина, по которой это не сейчас, заключается в том, что их по-прежнему много на существующих объектах», — говорит Беркетт.

Районы страны с относительно низкими ценами на энергию (для сравнения) могут поддерживать рынок T12. «В таких местах, как Средний Запад, где электростанции в основном работают на угле, тарифы на коммунальные услуги очень низкие. Хотя в среднем по стране сейчас около 10 центов за киловатт-час, в Индиане можно найти места, где мы платим 3 или 4 цента за киловатт-час. Владельцам зданий было невыгодно проводить модернизацию», — объясняет Джеймс Р. Бенья, директор Benya Lighting Design, Западный Линн, штат Орегон.

Использование ламп T12 сократилось по двум основным причинам: во-первых, это их относительная неэффективность; во-вторых, финансирование и стимулы сократили период окупаемости замещающих проектов. «Коммунальные предприятия предоставляли скидки руководству со стороны спроса и стимулы для замены старых T12 и магнитных балластов на T8 и электронные балласты, и это было действительно эффективным способом вывести всех на новый уровень производительности», — говорит Марк Леффлер, заместитель директора. , ателье десять, Нью-Хейвен, Коннектикут.

Технологические достижения в виде улучшенных (редкоземельных) люминофоров и электронных балластов привели к созданию системы ламп-балластов T8, которая обеспечивала лучшую цветопередачу, более длительный срок службы и повышенную эффективность. Эти особенности сделали то, что раньше было рабочей лошадкой коммерческого освещения — T12 — менее желательной лампой. Несмотря на меньший диаметр Т8 (8/8 или 1 дюйм), переход с ламп Т12 на Т8 относительно прост. По словам Леффлера, модернизация проста, потому что лампы T8 подходят к стандартной конфигурации патронов светильников T12, а длина лампы такая же.

Лампы T8
По мере того, как в 1990-х годах использование T12 пошло на убыль, T8 быстро стала наиболее часто используемой лампой в Северной Америке. Владельцам зданий и специалистам по оборудованию нравится его эффективность и долгий срок службы. «Лампы T8 могут работать от 20 000 до 30 000 часов», — говорит Беркетт. Архитекторы и дизайнеры по свету ценят тонкий профиль лампы. «Лампы T8 меньше в диаметре, и архитекторы были счастливы, потому что они могли делать более интересные корпуса с меньшими размерами светильников», — отмечает Леффлер. По мере того, как подвесные светильники становились все более популярными, размер T8 означал, что непрямые светильники не должны были быть «досками для серфинга, висящими в воздухе», шутит он.

Лампы T8 передают цвета лучше, чем большинство их люминесцентных предшественников. В отличие от большинства T12, которые обеспечивают плохую цветопередачу, индекс цветопередачи (CRI) для большинства T8 находится где-то между 70 и 95 (чем выше число, тем лучше; максимальный CRI равен 100). Диапазон коррелированных цветовых температур (CCT) от 2700 кельвинов (желтый свет) до 4100 кельвинов (более белый или синий свет) обеспечивает широкий спектр белого — от теплого до нейтрального и холодного. Там, где соответствие цветов особенно важно, идеально подходят лампы T8 серии 800. Эти трифосфорные лампы обеспечивают индекс цветопередачи выше среднего.

Высокопроизводительные лампы T8 (HPT8), также известные как супер T8, обеспечивают еще большую энергоэффективность, чем стандартные лампы T8. По словам Мэдисона, компании Focus on Energy, расположенной в Висконсине, долговечная лампа T8 с высоким люменом и электронный балласт с низким энергопотреблением обеспечивают такой же общий световой поток, как и обычная лампа T8, но потребляют меньше энергии. «Super T8 примерно на 20 процентов более энергоэффективен, чем обычный T8. Это большая разница», — говорит Бенья. Focus on Energy также отмечает, что лампы HPT8 — это лампы с увеличенным сроком службы, которые обычно рассчитаны на 4000 часов дольше, чем стандартные лампы T8 или T12. Это может быть до 2 лет в обычных офисных условиях. Новые версии ламп T8, поступившие на рынок в 2008 году, обещают срок службы от 30 000 до 60 000 часов, а это означает, что эти лампы будут служить столько же, сколько и их осветительные приборы.

Лампы T5
Новейшим представителем семейства линейных люминесцентных ламп является T5. Диаметр этой лампы (5/8 дюйма) — не единственное отличие ее от T12 или T8. «Лампы [T5] не имеют полной, точной длины 24, 36 или 48 дюймов; на самом деле они несколько меньше, потому что были созданы для метрических светильников», — говорит Леффлер.

Как поясняет Институт новых зданий в документе Advanced Lighting Guidelines , замена T12 (или T8) на T5 часто нецелесообразна, поскольку:

• Они практически не эффективны по сравнению с лампами T8.

• Их метрическая длина и конструкция патрона требуют значительных изменений существующих светильников.

• «Значительно более высокая яркость лампы T5, вероятно, вызовет проблемы с бликами в существующем осветительном оборудовании, где на лампу можно смотреть прямо, даже через линзу или рассеиватель».

Лучше всего использовать T5 в светильниках, разработанных специально для них. Они используются в широком спектре внутренних и наружных светильников, включая трофферы, настенные светильники, декоративные светильники, потолочные своды и подвесное прямое или непрямое освещение.

Лампы T5 High Output (или T5 HO) почти вдвое превышают световой поток по сравнению со стандартными лампами T5. «T5 HO излучает примерно на 70–80% больше света, чем стандартный T5, однако, если вы поставите их рядом на столе, не читая этикетку, вы не заметите разницы — они имеют одинаковую форму. лампы. Это делается с помощью электроники», — объясняет Беркетт.

Большой световой поток — это плюс. По словам Эрика Страндберга, специалиста по коммерческому электрическому освещению из Лаборатории дизайна освещения в Сиэтле, «одним из преимуществ T5 High Output является то, что его световой поток примерно такой же, как у двух T8 или двух T12, поэтому, как только вы перейдете к T5 HO, ваш количество ламп может уменьшиться».

Предупреждение: поскольку лампы T5 HO очень яркие, блики могут создавать проблемы. «В лампе такого маленького диаметра так много яркости, и если она плохо рассеивается или каким-то образом замаскирована, яркость лампы может быть почти болезненной», — говорит Леффлер. Лампы T5 HO следует использовать либо в подвесных непрямых светильниках, либо в прямых светильниках в многоэтажных помещениях.

Компактные люминесцентные лампы
Настенные бра, подвесные светильники, потолочные светильники, а также настольные и напольные лампы идеально подходят для компактных люминесцентных ламп (КЛЛ). По данным Управления энергоэффективности и возобновляемых источников энергии (EERE) Министерства энергетики США, КЛЛ могут заменить лампы накаливания, мощность которых примерно в 3–4 раза превышает их мощность, экономя до 75 процентов первоначальной энергии освещения. И экономия энергии, и их долгий срок службы компенсируют значительно более высокую стоимость компактных люминесцентных ламп. Офис EERE сообщает, что, хотя за сопоставимые лампы накаливания вы можете заплатить в 3–10 раз меньше, КЛЛ служат в 6–15 раз дольше. «Стандартная лампочка может работать от 1000 до 2000 часов. Компактные люминесцентные лампы будут работать от 10 000 до 12 000 часов», — объясняет Страндберг.

Ранние модели, выпущенные на рынок в 1980-х годах, были шумными, имели плохую цветопередачу и медленный запуск; С тех пор производители усердно работали над устранением этих проблем, но для эффективного использования компактных люминесцентных ламп вы должны знать об их ограничениях. Эти лампы могут плохо работать при определенных температурах. Согласно программе ENERGY STAR ^® Агентства по охране окружающей среды США, экстремальные температуры могут повлиять на работу компактных люминесцентных ламп. Некоторые компактные люминесцентные лампы можно использовать на открытом воздухе при температурах от -10 до 120 градусов по Фаренгейту, однако, когда очень холодно, им может потребоваться больше времени для достижения полной яркости. Внимательно прочитайте спецификации производителя: некоторые лампы могут работать плохо или вообще не работать при использовании на открытом воздухе.

Страндберг предлагает еще несколько советов, чтобы избежать неправильного применения: «Они также не очень хорошо работают в светильниках, которые были разработаны для направленного источника света, такого как прожектор или прожектор». Используйте компактные люминесцентные лампы там, где они работают лучше всего. Согласно программе ENERGY STAR, открытые светильники, обеспечивающие вентиляцию, позволяют компактным люминесцентным лампам работать лучше.

Первые компактные люминесцентные лампы предназначались для рынка модернизации. «Встроенные комбинации лампы и балласта с ввинчиваемыми цоколями Эдисона обеспечивают удобную и недорогую альтернативу лампам, используемым в отелях, многоквартирных домах, школах и других помещениях с длительным временем горения», — объясняет Институт новых зданий в 9.0003 Руководство по расширенному освещению. Поскольку они имеют собственный балласт, балласт утилизируется вместе с лампой, когда он израсходован. Хотя энергосбережение и долгий срок службы являются несомненными преимуществами, эти ввинчиваемые КЛЛ с самобалластом не так эффективны, как КЛЛ на штифтах. Несмотря на это, винтовые компактные люминесцентные лампы остаются лучшим выбором при попытке максимизировать энергоэффективность исторических светильников.

В коммерческом применении КЛЛ на штифтах являются очевидным выбором по сравнению с их аналогами с винтовым креплением. «Если вы купите обычный даунлайт с лампой накаливания и вкрутите компактную люминесцентную лампу, она будет работать намного хуже, чем если бы вы купили компактный люминесцентный даунлайт со штыревой лампой», — говорит Беня. Эти лампы имеют номинальный срок службы от 10 000 до 12 000 часов и обеспечивают значительную экономию энергии по сравнению с лампами накаливания и галогенными источниками.

Рекомендации по техническому обслуживанию

Увеличение срока службы лампы
Выбор наилучшей комбинации лампы и балласта для вашего применения может значительно сократить объем технического обслуживания. Например, при установке ламп с длительным сроком службы требуется меньше замен, что экономит время и трудозатраты. Долгий срок службы лампы и редкая замена ламп особенно важны при освещении зон, требующих специального подъемного оборудования для доступа к светильникам (например, атриум).

На срок службы лампы также могут влиять характеристики лампы и приспособления. Неправильное использование компактных люминесцентных ламп является ярким примером. «Лампы накаливания действительно не подвержены проблемам с перегревом, в то время как компактные люминесцентные лампы могут перегреться внутри утопленной банки и сократить срок их службы», — объясняет Беркетт.

Правильный выбор балласта одинаково важен для сокращения затрат на техническое обслуживание и увеличения срока службы лампы. «У нас была работа, когда флуоресцентные лампы постоянно гасли. В конце концов, мы выяснили, что они установили неправильный балласт», — объясняет Кэтрин С. Абернати, главный дизайнер освещения, Abernathy Lighting Design Inc., Норт-Провиденс, Род-Айленд.

В то время как средства управления освещением сокращают расточительную работу, выключая свет в незанятых местах, выбор наиболее подходящего балласта в этих случаях необходим для предотвращения преждевременного выхода лампы из строя. Беркли, штат Калифорния, Национальная лаборатория Лоуренса Беркли (LBNL) рекомендует использовать балласты с быстрым запуском, когда среднее время включения ламп составляет менее 3 часов на один запуск. Однако есть несколько недостатков: балласты с быстрым пуском на 5-10 процентов дороже, чем балласты с мгновенным пуском, объясняет LBNL, и они также не так эффективны. «Подавляющее большинство балластов будут балластами с мгновенным пуском. Они стоят меньше и потребляют немного меньше энергии. Но с мгновенным пуском, если они часто включаются и выключаются в течение дня, тогда лампам становится тяжело, и они быстрее выходят из строя», — говорит Страндберг. Быстродействующие балласты (особенно 9балласты 0003 с программируемым запуском с быстрым запуском) идеально подходят, потому что, согласно Advanced Lighting Guidelines , они минимизируют износ катода. «То, как они включают лампу, гораздо бережнее относится к лампе», — объясняет Бенья.

После того, как вы приобрели наиболее подходящую лампу и балласт, убедитесь, что они установлены правильно. «Если лампа не вставлена ​​в патрон правильно, она может некоторое время гореть, но имеет тенденцию к короткой дуге и сокращает срок службы лампы», — добавляет Абернати.

Управление освещением
Люминесцентные лампы идеально подходят для устройств, в которых управление освещением осуществляется с помощью таймеров, датчиков присутствия и фотодатчиков дневного света. В результате лампы эксплуатируются меньше, экономится энергия и снижается частота замены ламп. «В зависимости от области применения датчики присутствия могут стать хорошим способом увеличить продолжительность циклов технического обслуживания», — говорит Страндберг.

Двойное переключение — еще одна стратегия управления освещением (хотя и менее сложная). Основной принцип заключается в том, что один светильник с несколькими лампами и балластами имеет два ручных переключателя. Например, один переключатель будет управлять двумя из трех ламп, а другой переключатель подаст питание на оставшуюся лампу. При включении обоих выключателей пространство освещается всеми тремя лампами. «Если в течение дня у вас много дневного света, вам может понадобиться только одна лампа. Затем, когда солнце садится, вам могут понадобиться две лампы; ночью вам может понадобиться три, в зависимости от вашей задачи», объясняет Абернати. «Это затемнение бедняка.»

Конечно, самый простой способ обуздать расточительное освещение — щелкнуть выключателем. «Просто выключите свет, который не должен быть включен», — говорит Леффлер. Поощряйте жителей здания помогать вам в этом квесте. В октябре 2007 г., в честь Месяца осведомленности об энергии, BOMA Intl. давал советы управляющим недвижимостью о том, как экономить энергию. Из 10 представленных предложений первое заключалось в повышении осведомленности арендаторов путем продвижения целей энергосбережения и некоторых советов по их достижению.

Групповая замена ламп
Точечная замена ламп, практика замены ламп по одной по мере их износа, может стать утомительной задачей для специалистов по техническому обслуживанию. Как отмечается в программе ENERGY STAR, этот метод замены ламп приводит к потере ценного труда. Поскольку трудозатраты намного превышают стоимость люминесцентных ламп, групповая замена ламп может быть более рентабельной стратегией. «При групповой замене ламп все лампы в зоне устанавливаются одновременно, а затем, через заданный интервал, все лампы заменяются до того, как они начнут перегорать на регулярной основе», — объясняет Страндберг. Групповая замена ламп позволяет обслуживающему персоналу планировать время, которое наименее мешает обитателям здания, и эффективно работать с оборудованием и расходными материалами на буксире. Еще одним преимуществом групповой замены ламп в соответствии с программой ENERGY STAR является снижение стоимости ламп, поскольку их можно покупать со скидками при оптовых закупках, а для замены ламп требуется меньше места для хранения. Оцените кадровые ресурсы, чтобы понять, имеет ли смысл групповая замена ламп. «Если у вас огромное здание, то групповое переоснащение — это обычно экономичнее, — говорит Беня. Через 20 000 часов и более 50 % ламп выйдут из строя, — поясняет Бенья. — Самый экономичный момент для групповой замены ламп — около 70 % номинального срока службы ламп». неподходящая лампа в светильнике может привести к сокращению срока службы лампы и вызвать жалобы жильцов на слепящий свет и недостаточный уровень освещенности.Чтобы избежать этих проблем, обратите особое внимание на разнообразие типов ламп, указанных при проектировании или модернизации системы освещения. Пространства со слишком большим разнообразием, например, офис, в котором используются T8, HPT8, и T5, могут вызвать путаницу у обслуживающего персонала, который может случайно установить не то оборудование во время замены ламп. Меньшее количество типов ламп также может облегчить другие головные боли. «[Светодизайнеры] должны играть в компромиссную игру, чтобы быть уверенными, что они не сведут с ума управляющих зданиями, закупая лампы», — добавляет Леффлер.

Если специалисты по освещению предоставили руководство, объясняющее, какое оборудование и где используется, обращайтесь к нему, когда необходимо заменить какой-либо компонент системы освещения. «Когда свет перегорает , и они заменяют его, они должны заменить его такой же лампочкой», — говорит Абернати. Выбор более дешевых ламп может сэкономить несколько долларов на начальном этапе, но может поставить под угрозу энергоэффективность и качество света. Например, Абернати объясняет, что менее дорогие и легкодоступные КЛЛ могут излучать нежелательный голубоватый свет, контрастирующий с цветовой температурой окружающих ламп. Также может возникнуть соблазн заменить КЛЛ на винтах лампами накаливания, потому что это проще, быстрее и экономичнее. значительно дешевле — практика, которую Институт новых зданий называет «быстрым возвратом».0005

Утилизация ламп

Перерабатывать или утилизировать как опасные отходы?
Несмотря на то, что люминесцентные лампы нравятся профессионалам в сфере обслуживания и освещения, у них есть одна нежелательная характеристика: ртуть, которую они содержат. По данным офиса EERE Министерства энергетики, свет, излучаемый люминесцентной лампой, вызван электрическим током, проводимым через ртуть и инертные газы. Ртуть является нейротоксином, который, как известно, вызывает повреждение почек и головного мозга. Усилия, предпринятые светотехнической промышленностью для решения проблем утилизации и риска выщелачивания ртути из ламп в почву и воду, заслуживают похвалы. По данным Национальной ассоциации производителей электрооборудования (NEMA) из Росслина, штат Вирджиния, в выпуске за сентябрь 2007 г. , производители сократили количество ртути в своих люминесцентных лампах более чем на 9%.0 процентов.

В 1995 г. Агентство по охране окружающей среды издало универсальные правила обращения с отходами, которые касаются многих опасных отходов, которые ранее выбрасывались в мусор (например, люминесцентные лампы). По данным организации, правило предназначено для сокращения количества опасных отходов в потоке твердых бытовых отходов (ТБО), упрощая сбор этих предметов универсальными переработчиками отходов и отправку их на переработку или надлежащую утилизацию. Чтобы определить, является ли люминесцентная лампа опасной, проводится тест процедуры выщелачивания характеристик токсичности (или TCLP). Advanced Lighting Guidelines поясняет, что лампы, прошедшие тест TCLP, не считаются опасными отходами и не требуют специальных процедур утилизации, за исключением штатов, где действуют более строгие правила, чем федеральный закон.

К сожалению, были споры о том, как лампы с низким содержанием ртути или лампы, соответствующие требованиям TCLP, проходят испытание. По данным бостонской Ассоциации официальных лиц по управлению отходами Северо-Востока (NEWMOA), некоторые производители используют добавки, чтобы повлиять на тест TCLP и скрыть истинное содержание ртути в лампе. Организация также указывает, что испытание TCLP не имеет отношения к лампам, сжигаемым в мусоросжигательной печи; вся ртуть, содержащаяся в этих лампах, будет выброшена в атмосферу. По этим причинам NEWMOA рекомендует обращаться со всеми ртутными лампами, в том числе с теми, которые проходят TCLP, как с опасными или универсальными отходами. Это хороший совет, учитывая, что пары ртути выбрасываются в воздух, когда люминесцентные лампы выбрасываются в мусорный бак.

Варианты утилизации включают переработку или сдачу отработанных ламп в специальный пункт приема в вашем районе.

Утилизация ламп быстро растет. В сентябре 2007 года NEMA сообщило, что переработка ламп увеличилась с 70 миллионов ламп в 1997 году до 156 миллионов ламп в 2005 году. «Все производители ламп хорошо осведомлены о воздействии своей продукции на окружающую среду и имеют долгую историю заботы об окружающей среде и ответственности; все выступают за переработку люминесцентных ламп не только для удаления ртути, но и для утилизации металлов и даже стекла из лампы», — говорит Леффлер. Утилизация тоже не дорогая. Стоимость утилизации, согласно NEMA, составляет всего 1% от общей стоимости владения люминесцентной лампой.

С появлением технологии светодиодов (LED) вам может быть интересно, как долго флуоресцентное освещение будет оставаться наиболее эффективным средством освещения коммерческих помещений. «Я думаю, будет справедливо сказать, что люминесцентные лампы, особенно линейные люминесцентные, вероятно, будут последним источником, на который будут влиять светодиоды в отношении замены один к одному, особенно в общем освещении. этот момент и, вероятно, не будет в течение следующего десятилетия или около того, чтобы бросить вызов флуоресцентным лампам по светоотдаче», — говорит Беркетт. «Флуоресцентные лампы — очень эффективный источник света, и они еще долгие годы будут рабочей лошадкой».

Интернет-ресурсы:
Общая информация	Технические характеристики Super T8	Государственные предписания по переработке	Калькулятор модернизации CFL	Список ламп Переработчики

Яна Дж. Мэдсен ([email protected]) — главный редактор журнала Buildings.

Линейные люминесцентные лампы | Люминесцентные лампы

О люминесцентном освещении

Архитектурное линейное люминесцентное освещение

Люминесцентные лампы являются одними из самых популярных решений в области освещения в мире. Они просты в установке и замене, имеют длительный срок службы и представлены в широком диапазоне форм (T2, T5, T8, T10, T12, U-образный изгиб), длины, цветовой температуры и индекса цветопередачи.

Несмотря на растущую популярность линейных светодиодных трубок и светильников, люминесцентные лампы остаются конкурентоспособными, предлагая лишь немного меньший срок службы, чем светодиоды, но значительно более низкие цены.

Ультрафиолетовые

Ультрафиолетовые лампы очень похожи на люминесцентные лампы, используемые для освещения зданий. Спектр ультрафиолетового излучения делится на три длины волны.

Лампы UVA могут поставляться с синим фильтром или без него. Фильтр удаляет большую часть видимого света от этих длинноволновых ультрафиолетовых лучей. Лампы UVA без фильтра используются в ловушках для насекомых, ловушках для насекомых и медицинском оборудовании. Лампы UVA с фильтром часто используются для проверки, обнаружения мошенничества, медицинских приложений и для создания специальных эффектов.

Лампы UVB чаще всего используются в фототерапии, особенно при лечении кожных заболеваний. И UVA, и UVB могут использоваться для дезинфекции низкого уровня или для соляриев.

УФ-излучение используется для обеззараживания воздуха и поверхностей, а также воды. Эти бактерицидные лампы изготовлены из кварца или мягкого стекла, которые пропускают свет с длиной волны 253,7 нм, близкой к пиковой бактерицидной длине волны.

Люминесцентные балласты

Люминесцентные балласты рассчитаны на определенные типы ламп. При огромном разнообразии люминесцентных ламп существует аналогичный широкий спектр балластов для работы этих ламп.

Магнитные балласты — старейшая технология, но некоторые из них были заменены электронными балластами. Электронные балласты часто стоят дороже, но они более энергоэффективны и служат дольше, чем магнитные балласты.

Патроны и патроны

Люминесцентные лампы выпускаются в широком ассортименте цоколей и должны устанавливаться в различных местах и ​​конфигурациях. У нас есть большое количество люминесцентных патронов и патронов для ламп G5, G13, одноконтактных, 4-контактных и компактных люминесцентных ламп.

Линейные замены и модернизация светодиодов

Замена светодиодов для люминесцентных ламп стала популярной благодаря их относительной простоте замены и широкому выбору опций. Светодиоды, заменяющие линейные люминесцентные лампы, могут быть совместимы с балластом, обходиться балластом или использовать встроенный драйвер. Это дает установщикам возможность замены ламп на светодиодные, особенно в местах, где может быть трудно добраться до светильника.

В дополнение к сменным трубкам для светодиодов в комплектах для модернизации линейных светодиодов используется существующее крепление для размещения светодиодной матрицы и драйвера. Это еще один вариант для установщиков, которые хотят перейти на светодиоды, но не хотят заменять целые светильники в пространстве.

О люминесцентных люминофорах

Люминесцентные лампы относятся к типу газоразрядных ламп низкого давления. Внутренняя часть стеклянной трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет.

В то время как разработка технологии люминесцентного освещения началась в 1930-х годах, изобретение галофосфатных люминофоров в 1950-х годах произвело революцию в этой технологии и сделало ее более применимой в коммерческих целях. Галофосфат одновременно излучает две полосы одного и того же материала, одну в синей области и одну в желтой области видимого спектра. Вместе они создают белый свет, а интенсивность каждой полосы можно изменять для создания вариаций белого света.

Этот материал также был относительно недорогим по сравнению со многими другими типами люминофоров, поэтому изобретение галофосфата позволило производителям освещения создавать различные типы люминесцентных ламп белого света, которые до сих пор популярны на рынке. К ним относятся цветовые температуры 3000K, 4000K и 5000K.

Трехполосные фосфаты

Одним из недостатков галофосфатных ламп является более низкая цветопередача по сравнению с лампами накаливания и галогенными лампами. Чтобы решить эту проблему, производители начали экспериментировать с несколькими фосфатами, которые излучали три монохроматических линии в красной, зеленой и синей областях спектра видимого света.

Стоимость трехцветных фосфатных ламп выше, чем галофосфатных, но в некоторых случаях требуется более высокая цветопередача.

Доступность редкоземельных элементов в 1970-х годах сделала производство люминесцентных ламп этого типа более доступным.

Ультрафиолетовые люминофоры

Ультрафиолетовые лампы, в зависимости от спектра, требуют либо различных типов стекла, либо люминофоров ламп для испускания излучения в ультрафиолетовой области.

Для УФ-ламп не используется люминофор. Однако тип используемого стеклянного материала определяет, будет ли длина волны 185 нм, образующая озон, передаваться через стеклянный материал. Большинство УФ-ламп относятся к категории «с низким содержанием озона» или «без озона», что указывает на то, что в них используется материал, блокирующий длину волны 185 нм. Озоновые лампы обычно используются в оборудовании для устранения повреждений от дыма или воды, на коммерческих кухнях для разложения жира в вытяжных шкафах или в оборудовании для очистки воды.

Лампы UVA и UVB используют разные люминофоры для передачи длин волн 308 нм, 350 нм или 368 нм. Ультрафиолетовые лампы часто намного дороже, чем обычные люминесцентные лампы, несмотря на то, что технология одинакова. Люминофоры, которые преобразуют УФ-излучение с длиной волны 254 нм в УФ-В и УФА-излучение, стоят дороже, и их часто необходимо производить с осторожностью. Кроме того, они могут иметь более короткий срок службы, так как обслуживание люминофора со временем может ухудшиться.

Лампы UVA и UVB имеют широкий спектр применения в личных и коммерческих целях. Они используются в соляриях, для лечения кожных заболеваний, в качестве ловушек для насекомых, для отверждения чернил и красок, для полимеризации, для флуоресценции минералов, в качестве специальных эффектов и т. д.

Билирубиновые лампы

Специальный тип люминофора позволяет излучать темно-синий свет практически без вредного УФ-излучения. Эти билирубиновые лампочки используются для лечения желтухи новорожденных, поскольку свет с длиной волны 450 нм может проникать через кожу и способствовать разложению билирубина в крови младенцев.

Как работают люминесцентные лампы – Надежные световые решения

Люминесцентные лампы (трубки):

Люминесцентная лампа представляет собой тип электрического света, в котором ультрафиолетовые лучи, испускаемые парами ртути, возбуждают люминофор, излучающий видимый свет. Этот процесс также называют флуоресценцией.

Люминесцентные лампы работают за счет ионизации паров ртути в стеклянной трубке. Это заставляет электроны в газе излучать фотоны на УФ-частотах. Затем УФ-свет преобразуется в стандартный видимый свет с помощью люминофорного покрытия внутри трубки.

Люминесцентная лампа преобразует электрическую энергию в полезный свет намного эффективнее, чем лампы накаливания.

История люминесцентных ламп:

В 1852 году ирландский ученый сэр Джордж Стоукс назвал явление «флуоресценцией» в честь флюорита. Позднее, в 1856 году, немецкий стеклодув Гейсслер изобрел первую газоразрядную лампу — трубку Гейсслера.

Популярные ученые, такие как Эдисон и Тесла, экспериментировали с люминесцентными лампами в 1890-х годах, но не смогли произвести их на коммерческой основе.

В 1901 году Питер Купер Хьюитт разработал первую коммерческую ртутную лампу. Электрическая дуга через пары ртути является основой современной люминесцентной лампы.

Основная конструкция:

Люминесцентная лампа состоит из

1.       Трубка из известкового стекла

2.      Капля ртути

3. Аргрон газ

4. Покрытие фосфора

5. Электродные катушки

6. Монтажные сборы

7. Алюминиевая крышка

Типы флуоресцентных ламп:

Существует три общих типа флуоресцентных ламп. Это лампы Т12, Т8 и Т5.

Буква «Т» в слове Т5 означает, что колба имеет трубчатую форму, а «5» означает, что ее диаметр составляет пять восьмых дюйма. То же самое для T8 (восемь восьмых дюйма = 1 дюйм) и T12 (двенадцать восьмых дюйма = 1½ дюйма).

В ЭТОЙ ТАБЛИЦЕ ПРЕДСТАВЛЕНО СРАВНЕНИЕ ТРЕХ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ ТИПОВ ЛЮМИНЕСЦЕНТНЫХ ЛАМП. Срок службы люминесцентных ламп

обычно составляет от 7000 до 15000 часов.

Балласт:

Все люминесцентные лампы требуют балласта для запуска/работы. Целью балласта является предотвращение регулирования количества электричества, подаваемого в трубку. Это заставляет лампу запускаться с высоким напряжением на доли секунды, когда она включена. Есть два типа балластов. Это магнитные и электронные балласты.

Магнитные балласты являются оригинальными балластами и очень распространены в системах типа T12, но вышли из употребления. Они менее эффективны, чем электронные балласты, и обеспечивают более низкое качество света из-за мерцания.

Электронные балласты выполняют ту же функцию, но более эффективно, чем магнитные балласты, а также уменьшают мерцание. Распространен в большинстве ламповых систем T8 и T5.

Компактная люминесцентная лампа (КЛЛ):

КЛЛ — это еще один тип люминесцентных ламп, обычно предназначенных для замены ламп накаливания или галогенных ламп. В лампах используется трубка, которая изогнута или сложена, чтобы поместиться в пространство лампы накаливания, а компактный электронный балласт встроен в основание лампы.

Как и их трубчатые аналоги, электрический ток проходит через трубку, содержащую аргон и небольшое количество паров ртути. Это генерирует невидимый ультрафиолетовый свет, который возбуждает флуоресцентное покрытие (люминофор) внутри трубки, которое затем излучает видимый свет.

Существует два основных типа компактных люминесцентных ламп: ввинчиваемые и вставные. Наиболее распространенным типом являются ввинчиваемые.

КЛЛ бывают самых разных мощностей, размеров, цветовых температур и типов основания, и они известны прежде всего своей эффективностью, долгим сроком службы, низкой стоимостью и простотой модернизации. Одним из недостатков использования компактных люминесцентных ламп являются негативные последствия неправильной утилизации. Поскольку они содержат ртуть, их необходимо утилизировать надлежащим образом.

История:

Современные компактные люминесцентные лампы были изобретены Эдвардом Э. Хаммером в 1976 году. Однако высокие производственные затраты не позволили лампам стать коммерчески жизнеспособными. Позже, в 1980 году, Philips стала первым массовым производителем компактных люминесцентных ламп, что значительно увеличило их популярность.

Базовая конструкция:

СХЕМА ВИНТА И ВСТАВКИ БАЗЫ CFLS

Энергоэффективность КЛЛ:

Световая отдача типичного КЛЛ составляет 50–70 люмен на ватт (лм/Вт). По сравнению с обычной лампой накаливания (10–17 лм/Вт) КЛЛ имеет очень высокую эффективность. По сравнению с теоретической лампой со 100%-ной эффективностью (680 лм/Вт), лампы CFL имеют диапазон светоотдачи 7–10%.

КЛЛ имеют номинальный срок службы 6000-15000 часов. Однако фактический срок службы лампы зависит от многих факторов, таких как цикличность, рабочее напряжение, температура, механические удары и т. д.

Преимущества компактных люминесцентных ламп:

–          До четырех раз эффективнее ламп накаливания.

–          Экологически чистый при правильной утилизации.

–          Хотя изначально они стоят дороже, в долгосрочной перспективе КЛЛ становятся дешевле, поскольку служат намного дольше, чем лампы накаливания.

–          Высокая универсальность.

Надеемся, эта статья была вам полезна! Если у вас есть вопросы или комментарии, пожалуйста, присылайте их. Мы будем рады помочь, чем сможем.

Различные типы люминесцентных ламп

org/Person»> Группа ламповых домов

Последние новости

24 сентября 2019 г.

Просмотров: 2045

Различные типы люминесцентных ламп

Люминесцентные лампы производят более 70% всего искусственного света в мире, но потребляют только 50% энергии, необходимой для освещения. Приложения включают в себя торговые витрины, холодильные шкафы, спортивные залы, витрины с едой, тюрьмы, отели, рестораны, торговые центры и многие другие приложения.



Люминесцентные лампы потребляют 25–35 % энергии, потребляемой лампами накаливания, для обеспечения такого же уровня освещения (эффективность лампы 30–110 люмен на ватт). Они также служат примерно в 10 раз дольше (7 000–24 000 часов).



Существует множество типов люминесцентных ламп, которые предлагают различные преимущества и могут использоваться для различных целей.

Различные типы люминесцентных ламп

T4

Люминесцентные лампы T4 компактны и просты в установке, что делает их идеальным средством для освещения кухонных столешниц и столешниц.



Эти трубчатые лампы потребляют в шесть-восемь раз меньше энергии, чем лампы накаливания, что делает их хорошим выбором для домохозяйств, стремящихся сократить энергопотребление. Они также идеально подходят для предприятий, которые хотят сэкономить на затратах на электроэнергию. Срок службы этих компактных люминесцентных ламп составляет до 10 000 часов, поэтому вам вряд ли когда-нибудь придется их заменять.



Наши люминесцентные лампы T4 бывают различной длины и мощности.

T5

Одним из преимуществ трубок T5 является то, что они более эффективны, чем T8, и в настоящее время используются в некоторых коммерческих местах и ​​по всей Европе.

T8

Трубка T8 находится в процессе замены трубки T12. Его диаметр составляет 1 дюйм, он более энергоэффективен и излучает больше света, чем T12. Он доступен различной длины, включая 12 дюймов (13 Вт), 15 дюймов (14 Вт) и 18 дюймов (15 Вт).

T12

T12 имеет диаметр около 1,5 дюйма. Это самый распространенный диаметр трубчатых лампочек. Обычно он двухконтактный и не требует стартера. Он доступен различной длины, включая 15 дюймов (14 Вт), 18 дюймов (15 Вт), 24 дюйма (лампа 20 Вт), а также 36 дюймов и 48 дюймов. дюймовая лампочка.

Circline

Круглые трубки доступны во многих размерах, но обычно имеют диаметр от 6 до 16 дюймов и имеют 4-контактный разъем.

U-образная трубка

U-образная трубка представляет собой трубку, изогнутую пополам в форме буквы «U». 48-дюймовая лампочка сгибается в U-образную лампочку длиной около 22-23 дюймов и ярче, чем 23-дюймовая трубчатая лампочка.



Большинство люминесцентных ламп перерабатывают энергию таким же образом, чтобы производить свет. Однако это не означает, что все люминесцентные лампы одинаковы. Различия обычно определяются цветом и яркостью, излучаемой лампами, прогнозируемой продолжительностью работы лампы, а также диаметром и длиной лампы.



Существуют также специальные типы люминесцентных ламп, которые используются для определенных целей.



Особые типы люминесцентных ламп









Biolux также отлично подходит для животных и выращивания мелких животных.



• Огнеупорный: Не требующий пояснений огнеупорный люминесцентный светильник, устанавливаемый в опасных зонах. Конструкция огнеупорных люминесцентных светильников с высокой степенью коррозионной стойкости делает их идеальными осветительными приборами для освещения опасных зон внутри или снаружи помещений, подверженных воздействию грязи, воды, влаги и коррозионных условий.





Этот тип освещения также используется для обнаружения утечек и обнаружения мошеннических денег в банках, и это лишь некоторые из его применений.



• Black Like White (BLW): Черные лампочки обычно используются для защиты от насекомых. Когда они не горят, они кажутся белыми, когда они горят, они кажутся ярко-синими. Они привлекают и избавляют от мух, защищая ваше пространство для еды или кухню от насекомых.





Существует множество доступных люминесцентных ламп, но важно понимать особенности использования каждой лампы, чтобы убедиться, что вы используете ее на полную мощность. Для получения любой дополнительной информации о люминесцентных лампах или других типах освещения, не стесняйтесь обращаться к нам.

Метки: фонарь, световые решения, Люминесцентные, Различные типы люминесцентных ламп, люминесцентные лампы

• Пред.
• Следующий

Условия и положения – Информация о гарантии

Йоханнесбург/главный офис

ТЕЛ – 011 608 2565
ФАКС – 011 608 2552
info@thelamphouse. co.za

5 | Linbro Business Park

Кейптаун

ТЕЛ – 021 551 6322
ФАКС – 021 551 6325

Блоки 11 и 12, West End, Prime Park, Printers Way, Montague Garden

Дурбан

ТЕЛ. – 031 564 0710
ФАКС – 031 563 4789

Блок 11, Индустриальный парк Тайнк, ул. Queen Nandi & Brickworks Way, Briardene

Что нужно знать о флуоресцентном свете

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Интересуетесь флуоресцентным светом? Узнайте о плюсах и минусах этого типа освещения, а также о трех основных типах люминесцентных ламп.

Флуоресцентное освещение представляет собой свет, излучаемый в стеклянной трубке с проходящим через нее электрическим током, который вступает в реакцию с парами ртути, создавая свет. Наэлектризованный пар излучает ультрафиолетовый свет, который поглощается химическим покрытием внутри трубки. Это то, что создает свет, который мы видим, когда включены люминесцентные лампы.

Все люминесцентные лампы (также называемые люминесцентными лампами) требуют электрического балласта для регулирования тока, протекающего через них. Балласты удерживают ток на достаточно низком уровне, поэтому лампа остается стабильной.

На этой странице

Типы люминесцентных ламп

При покупке люминесцентных ламп необходимо учитывать два основных фактора: тип лампы и цветовая температура. Как и другие типы лампочек, флуоресцентные бывают разных цветов, обычно от холодного синего до теплого белого. Здесь личные предпочтения различаются, и выбор цвета зависит от атмосферы, в которой вы находитесь. Помимо цвета, люминесцентные лампы бывают следующих трех основных стилей:

Компактные люминесцентные лампы

Компактные люминесцентные лампы (КЛЛ) обычно оснащены стандартными цоколями с резьбой для установки в существующие светильники и лампы. Они имеют небольшой размер и имеют тонкую изогнутую или скрученную трубку, из которой исходит свет. Они также имеют встроенные электронные балласты, поэтому им не требуется полная замена системы, чтобы начать освещать ваш дом.

Стандартные лампы

Прямые, простые люминесцентные лампы в виде ламп — это то, что большинство людей представляют себе, когда упоминают люминесцентные лампы. В течение многих лет они использовались в потолочных светильниках в офисах, магазинах и других коммерческих помещениях. Эти трубки бывают разной длины и диаметра и работают только в люминесцентных светильниках, оснащенных балластом.

Лампы U-образной формы

Эти U-образные лампы, которые также иногда называют компактными люминесцентными лампами, обычно предназначены для работы в приборах со встроенными внешними электронными балластами. Они занимают промежуточное положение между компактными люминесцентными лампами с балластом и ламповыми лампочки в стиле. Помимо формы, самое большое отличие заключается в том, что вкручиваемые лампы CF имеют встроенный балласт, который позволяет им работать в стандартной розетке, а эти лампы — нет.

Плюсы и минусы люминесцентного освещения

Pros

Флуоресцентные лампы эффективны, производя гораздо больше света при заданном количестве энергии, чем лампы накаливания. В отличие от ламп накаливания, они не производят много лишнего тепла, что приводит к дополнительной экономии энергии. Хотя они дороже в расчете на одну лампочку, чем лампы накаливания аналогичной мощности, долгосрочная экономия энергии более чем компенсирует разницу в цене.

Большие люминесцентные лампы трубчатого типа дают много света. Хотя вам не нужен такой утилитарный источник света в вашем доме, эти лампы хорошо работают в мастерских, гаражах и коммерческих помещениях.

Минусы

Предварительные расходы на компактные люминесцентные лампы могут быть сдерживающим фактором, особенно при освещении больших площадей. Ртуть внутри них тоже может быть проблемой.

Если флуоресцентная лампа сломается, окружающая среда может быть загрязнена. Вот почему разбитые флуоресцентные лампы необходимо рассматривать как опасные отходы и убирать соответствующим образом. Это включает в себя удаление всех из вашего дома, открытие дверей и окон на несколько минут, отключение всех систем вентиляции и кондиционирования воздуха с принудительной подачей воздуха, а затем методичный сбор осколков и помещение их в герметичный контейнер.

Кроме того, согласно данным Агентства по охране окружающей среды (EPA), даже если вы не разбили одну из них, использованные люминесцентные лампы следует утилизировать с осторожностью. В отличие от ламп накаливания или светодиодов, флуоресцентные лампы необходимо доставлять на сертифицированное предприятие по переработке или, что еще лучше, на предприятие по утилизации опасных отходов из-за содержащейся в них ртути.

И, наконец, люминесцентные лампы плохо работают в холодную погоду. Они наиболее яркие при комнатной температуре, но чем холоднее в помещении, тем меньше света они производят. Что-нибудь ниже точки замерзания, и они могут вообще не включиться.

Подходит ли вам флуоресцентное освещение?

Каждый потребитель должен выбрать те источники света, которые лучше всего ему подходят, и флуоресцентный свет по-прежнему остается приемлемым выбором в определенных ситуациях.

Люминесцентные лампы, безусловно, более опасны, чем лампы других типов, из-за содержащейся в них ртути. Они также часто доставляют больше хлопот из-за необходимости использования электронных балластов, плохой работы на морозе и необходимости утилизировать их на объекте для опасных отходов.

Тем не менее, у них есть некоторые преимущества, и осторожный пользователь может справиться с проблемой ртути. Несмотря на их недостатки, они по-прежнему производятся и продаются в США и во всем мире и, безусловно, могут помочь вам сэкономить на счетах за электроэнергию в долгосрочной перспективе.

Люминесцентные (КЛЛ) и лампы накаливания – разница и сравнение

Преимущества и недостатки

Люминесцентные лампы лучше ламп накаливания почти во всех отношениях: стоимость срока службы, воздействие на окружающую среду и экономия энергии.

Долговечность

Известно, что люминесцентные лампы снижают затраты на замену и экономят энергию. Она также длится в 10-20 раз дольше, чем лампа накаливания. Они страдают от мерцания и сокращения срока службы, если используются в местах, где их часто включают и выключают. Эти лампы также требуют оптимальной температуры для хорошей работы; известно, что они работают с пониженной мощностью при включении при более низких температурах.

Лампа накаливания очень чувствительна к изменениям напряжения, поэтому ее срок службы можно удвоить, регулируя напряжение питания. Однако это влияет на светоотдачу и, как известно, используется только в исключительных случаях.

Энергоэффективность

Люминесцентные лампы экономят энергию и служат дольше, но они дороже. Эти лампы также преобразуют больше электроэнергии в видимый свет, чем их популярные аналоги. При этом люминесцентная лампа излучает меньше тепла и равномерно распределяет свет, не напрягая глаза.

Проблемы со здоровьем и воздействие на окружающую среду

Хотя официального исследования не проводилось, некоторые люди предполагают, что лампы накаливания представляют меньший риск для организма, чем люминесцентные лампы. Люминесцентные лампы являются энергосберегающими, поэтому в этом смысле они полезны для окружающей среды. Но он также наносит вред окружающей среде из-за содержания в нем ртути. При утилизации этих ламп ртуть, содержащаяся в них, испаряется и вызывает загрязнение воздуха и воды.

Лампы накаливания содержат вольфрам, который не представляет опасности для окружающей среды. Следовательно, лампы накаливания не представляют такого большого риска для здоровья, как люминесцентные лампы.

Цена

Когда КЛЛ впервые были представлены, они были значительно дороже, чем лампы накаливания. Но сейчас разница в цене практически сведена на нет. Стоимость зависит от производителя и продавца. Например, упаковка из 8 ламп GE CFL (13 Вт, которая заменяет 60-ваттную лампу накаливания) стоит на Amazon 14,11 доллара, а восемь (две по 4 упаковки) мягких белых ламп мощностью 60 Вт от GE стоят на Amazon 12 долларов.

Характеристики и типы люминесцентных ламп и ламп накаливания

Существуют различные типы ламп накаливания, которые доступны на рынке, и декоративные лампы, возможно, являются наиболее часто используемыми сегодня лампами. Лампы общего назначения либо прозрачные, либо матовые, а лампы общего назначения высокой мощности имеют мощность 200 Вт или более. Рефлекторные лампы помогают направить свет вперед и используются в прожекторах и точечных лампах.

Люминесцентная лампа обычно характеризуется потребляемой мощностью, долговечностью, цветом излучаемого света и другими характеристиками освещения, такими как яркость. Существуют различные типы люминесцентных ламп, такие как:

• лампы для загара , используемые для получения искусственного загара.
• Лампы для выращивания растений также содержат флуоресцентный свет и используются для стимуляции фотосинтеза и роста растений.
• Свет также нашел применение в медицинских процедурах с билирубиновые лампы , помогающие расщепить избыток билирубина в организме. Кроме того, бактерицидные лампы используются для уничтожения микробов, присутствующих в организме.

Примеры ламп накаливания включают PAR45 и A55. Буквы ( A и R ) обозначают форму, а числа обозначают максимальный диаметр колбы. Диаметр измеряется в дюймах и обычно доступен с шагом 1/8 от исходного размера. «A» используется для обозначения стандартной грушевидной лампы, а «R» используется для обозначения отражателей.

История ламп накаливания и люминесцентных ламп

Сэр Хамфри Дэви создал первую лампу накаливания в 1802 году. . Хотя его конструкция работала, высокая стоимость платины делала невозможным ее коммерческое использование. В следующем году Frederick de Moleyns из Англии получил первый патент на лампу накаливания. Джозеф Уилсон Свон совместно с Чарльзом Стерном создали лампу с тонкими углеродными стержнями. Их изобретение не было коммерчески жизнеспособным и, следовательно, не получило дальнейшего развития. Томас Эдисон затем начал исследовать и использовать различные возможности для создания практичного продукта, который привел к тому, что мы сегодня знаем как лампу накаливания с вольфрамовой нитью.

Хотя Томасу Эдисону приписывают изобретение лампы накаливания, он был первым, кто использовал люминесцентные лампы в коммерческих целях. Несмотря на то, что он зарегистрировал на него патент, в его время он никогда не производился в коммерческих целях. В 1895 году Дэниел Мур провел эксперимент, который продемонстрировал излучение белого и розового света от ламп, наполненных углекислым газом и азотом. После этого в 1934, Артур Комптон из General Electric сообщил об успешных экспериментах, проведенных с люминесцентными лампами, которые позже были продолжены компанией. К 1951 году в Соединенных Штатах Америки люминесцентные лампы производили больше света, чем лампы накаливания.

Компоненты люминесцентных ламп и ламп накаливания

Лампа накаливания заполнена аргоном для уменьшения испарения, а внутри лампы проложена вольфрамовая нить. Через эту нить, соединенную с двумя контактными проводами и проводником, проходит электрический ток.
