Как устроены блоки питания ЖК-телевизоров. Из каких элементов состоят схемы ИБП. Принцип работы импульсных блоков питания ТВ. Основные неисправности и методы ремонта своими руками. Как диагностировать и починить блок питания телевизора.
Устройство и принцип работы блока питания ЖК-телевизора
Блок питания — одна из ключевых частей любого ЖК-телевизора. Он преобразует переменное напряжение сети 220В в постоянные напряжения, необходимые для работы всех узлов телевизора. Рассмотрим основные элементы, входящие в типовую схему блока питания современного ЖК-ТВ:
- Входной фильтр и выпрямитель
- Импульсный преобразователь напряжения
- Силовой трансформатор
- Выходные выпрямители и фильтры
- Цепи обратной связи и стабилизации
- Схема управления и защиты
Принцип работы импульсного блока питания заключается в следующем:
- Сетевое напряжение выпрямляется и сглаживается
- Полученное постоянное напряжение преобразуется в импульсы высокой частоты
- Импульсы поступают на трансформатор, где понижаются до нужного уровня
- Пониженное напряжение выпрямляется и фильтруется
- Стабилизируется с помощью обратной связи
Основные элементы схемы блока питания телевизора
Рассмотрим подробнее ключевые компоненты, входящие в схему типового импульсного блока питания ЖК-телевизора:

Входной выпрямитель и фильтр
Состоит из диодного моста и мощного электролитического конденсатора большой емкости. Выпрямляет сетевое напряжение и сглаживает пульсации.
Импульсный преобразователь
Включает силовой ключевой транзистор и схему управления. Преобразует постоянное напряжение в импульсы высокой частоты (десятки-сотни кГц).
Импульсный трансформатор
Понижает высокочастотное напряжение до требуемого уровня. Обеспечивает гальваническую развязку первичных и вторичных цепей.
Выходные выпрямители
Диодные выпрямители и LC-фильтры для получения стабильных постоянных напряжений разных номиналов.
Цепи обратной связи
Включают опторазвязку для передачи сигнала с выхода на схему управления. Обеспечивают стабилизацию выходных напряжений.
Типовые неисправности блоков питания телевизоров
Наиболее распространенные поломки импульсных блоков питания ЖК-телевизоров:
- Выход из строя силового ключевого транзистора
- Пробой диодов выходных выпрямителей
- Высыхание электролитических конденсаторов
- Обрыв обмоток импульсного трансформатора
- Неисправность микросхемы ШИМ-контроллера
- Выгорание балластных резисторов
При выявлении признаков неисправности блока питания необходимо провести тщательную диагностику всех его элементов.

Методика диагностики неисправностей блока питания
Для поиска неисправности в импульсном блоке питания телевизора рекомендуется следующий алгоритм действий:
- Визуальный осмотр платы на предмет вздувшихся конденсаторов, следов перегрева
- Проверка входных цепей — предохранителя, сетевого фильтра, выпрямителя
- Прозвонка силового ключевого транзистора
- Проверка напряжения на выходе преобразователя
- Тестирование выходных выпрямителей и фильтров
- Проверка работы схемы обратной связи
При отсутствии явных повреждений проводится поэтапная проверка всех узлов блока питания с помощью мультиметра и осциллографа.
Ремонт блока питания телевизора своими руками
Во многих случаях ремонт импульсного блока питания телевизора можно выполнить самостоятельно, если соблюдать технику безопасности и следовать рекомендациям:
- Тщательно разрядить все высоковольтные конденсаторы
- Использовать качественный паяльник и припой
- Заменять элементы только на аналогичные по характеристикам
- Проверять качество всех паяных соединений
- Тестировать блок питания на эквивалент нагрузки
При отсутствии опыта ремонт лучше доверить специалисту, так как неправильные действия могут привести к еще большей поломке.

Профилактика неисправностей блока питания
Чтобы продлить срок службы блока питания телевизора и предотвратить его выход из строя, рекомендуется:
- Не допускать перегрева телевизора, обеспечить вентиляцию
- Использовать стабилизатор напряжения при скачках в сети
- Периодически очищать от пыли
- Не включать телевизор сразу после перепадов температуры
- Выключать из розетки во время грозы
Своевременное техническое обслуживание поможет избежать дорогостоящего ремонта и продлит срок службы телевизора.
Заключение
Блок питания — важнейший узел любого ЖК-телевизора, от которого зависит стабильность работы всего устройства. Знание принципов его работы и основных неисправностей поможет своевременно диагностировать и устранять возникающие проблемы. При отсутствии опыта ремонт лучше доверить квалифицированным специалистам.
СХЕМЫ LCD ТЕЛЕВИЗОРОВ
СХЕМЫ LCD ТЕЛЕВИЗОРОВ
На сегодняшний день, основные технологии при изготовлении дисплеев LCD, это TN+film, IPS и MVA. Различаются данные технологии геометрией поверхностей, управляющей пластины и фронтального электрода. Самая дешёвая по цене матрица — TN + film. Она работает таким образом: если к субпикселам не прилагается напряжение, жидкие кристаллы поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. Так как направление поляризации фильтра на второй пластине составляет угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. И в случае если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка. Если красный, зеленый или синий субпиксель закрыт — формируется определённый цвет. Несмотря на самые плохие углы обзора, матрица — TN + film имеет самое маленькое время отклика среди всех остальных современных LCD матриц, поэтому такие телевизоры являются лидерами продаж.
Краткое описание работы схем большинства телевизоров с ЖК экраном: Включениие LCD телевизора в сеть 220 В запускает импульсный блок питания, который начинает выдавать на аналогово-цифровой модуль SLT стабилизированные напряжения как правило таких значений: 3.3 В, 5 В, 12 В и 33 В. В модуле SLT процессор проводит самодиагностику, на предмет выявления неисправностей, и когда тест самодиагностики пройден, телевизор начинает работать в режиме STANDBY. Так он находится режиме энергосбережения, при котором остается запитанной только минимально необходимый набор элементов схемы. При поступлении команды с пульта дистанционного управления на датчик IR, а далее с датчика IR, детектированного кода команды на вход видеопроцессора, или при поступлении команды с клавиатуры, расположенной на передней панели телевизора на вход видеопроцессора, по шине I2C с видеопроцессора поступает команда о включении.
Модуль SLT, предназначен для аналогово цифровой обработки видео и звукового сигнала, обработки сигналов с пульта дистанционного управления, управления включением и выключением вспомогательных напряжений, управления яркостью свечения ламп LCD матрицы, управления звука. Аналогово цифровой модуль содержит видео процессор, коммутатор видео сигналов, звуковой процессор, коммутатор синхросигналов, коммутатор сигналов RGB, формирователь строчных и кадровых синхроимпульсов, тюнер и фильтры на ПАВ. LCD матрица имеет цифровой вход с интерфейсом LVDS или TTL, в зависимости от её модели и лампы подсветки матрицы, от которых идут высоковольтные провода к питающему преобразователю.
Включившийся процессор начинает обмен информации с матрицей по интерфейсу LVDS или TTL, в зависимости от типа LCD матрицы. Если телевизор включен в режим TV, процессор посылает в блок Tuner по шине I2C код, соответствующий частоте нужного канала. Тюнер настраивается на требуемую частоту, на его выходе появляется сигнал промежуточной частоты выбранного канала. Затем сигнал промежуточной частоты от тюнера проходит через фильтры на ПАВ, для разделения промежуточной частоты видео и промежуточной частоты звука которые поступают на видео процессор, в котором и происходит преобразование сигнала промежуточной частоты видео в сигналы цветов RGB. В TV режиме сигналы RGB поступают через коммутатор на вход процессора. Видеопроцессор выделяет из видео промежуточной частоты строчные и кадровые синхроимпульсы, которые поступают на формирователи синхроимпульсов HF и VF — горизонтальной и вертикальной развёртки.
После формирователей синхроимпульсы поступают на коммутатор. Процессор преобразовывает входные сигналы RGB в цифровой код и передает их по интерфейсу LVDS или ТТL на матрицу LCD, которая уже отображает видео. Звуковой сигнал ПЧ поступает на вход звукового процессора, а уже с его выходов сигнал звука правого и левого каналов поступает на входы УНЧ. Аналого-цифровой модуль SLT имеет входы внешних аудио и видеосигналов. При включении телевизора в режим видео, видеосигналы переключаются коммутатором и подаются на вход CVBS/Y и вход C видеопроцессора, а звуковые сигналы правого и левого каналов, подаются на соответствующие входы звукового процессора.
При включении режима RGB, сигналы RGB поступают сразу на входы видеопроцессора. При выборе режима VGA сигналы RGB с разъема VGA коммутатором переключаются на входы RGB процессора. Горизонтальные и вертикальные синхроимпульсы с разъема VGA коммутатором переключаются на соответствующие входы процессора и происходит декодирование сигнала VGA который передается матрице. При включении видеовхода в режим DVI цифровые сигналы со входа DVI поступают прямо на соответствующие входы процессора. Он декодирует данный сигнал DVI и передает его матрице.
Здесь представлен сборник нескольких десятков схем телевизоров с ЖКИ от всех основных производителей. В почти каждом архиве несколько вариантов схем к разным моделям телевизоров. Схемы находятся в разделе КНИГИ.
Схемы LCD телевизоров DAEWOO
Схемы LCD телевизоров ELENBERG
Схемы LCD телевизоров FUNAY
Схемы LCD телевизоров BEKO
Схемы LCD телевизоров LG
Схемы LCD телевизоров PANASONIC
Схемы LCD телевизоров SAMSUNG
Схема LCD телевизоров SONY
Схемы LCD телевизоров PHILIPS
Схемы LCD телевизоров JVC
Все схемы ЖКИ телевизоров можно бесплатно скачать с сервера нашего сайта.
ФОРУМ по телевизорам LCD
принцип работы, возможные причины неисправности
Сегодня на рынке можно увидеть разнообразие телевизоров. Порой, выбрать телевизор из такого огромного выбора непросто. А уж тем более, знать по какой схеме они работают, это вообще «тёмный лес».
Содержание статьи

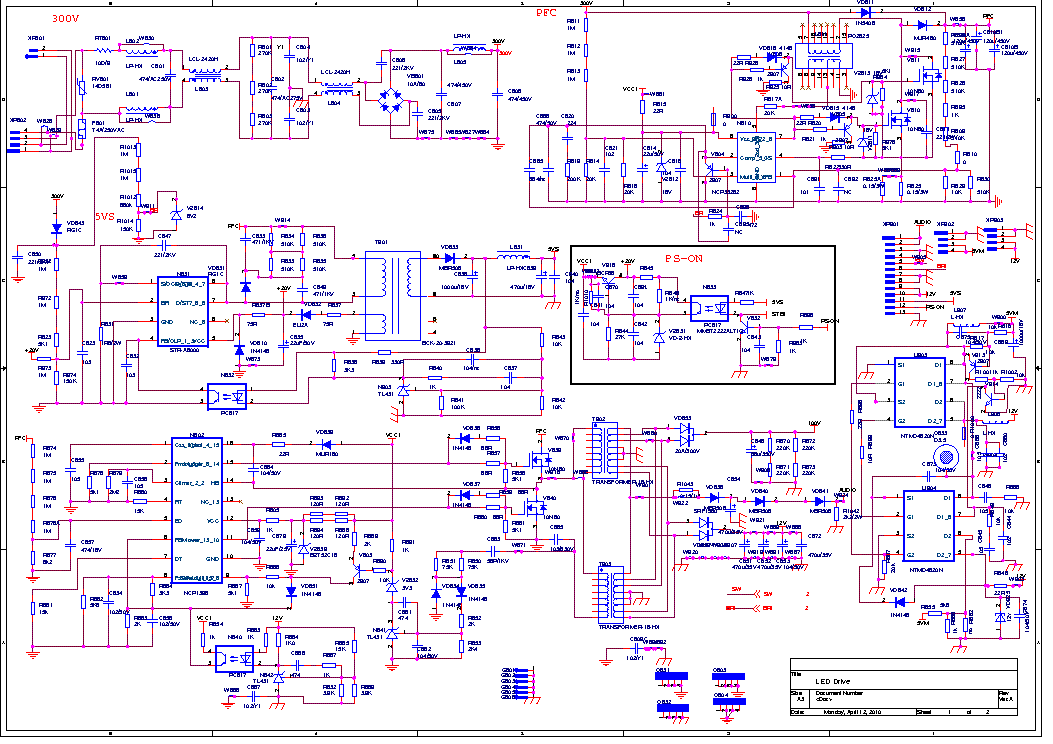

Какая схема блока питания у телевизора?
Блок питания – почти самая важная и главная деталь в телевизоре, так как от неё работает всё устройство. Он вырабатывает напряжение, для ламп в телевизоре. Схема блока питания или принцип работы состоит из напряжения 2 полупероидных выпрямителей. Выпрямители соединены последовательно. Если не будет работать хоть одна любая деталь, то подействуют неполадки и дефекты на всю работу системы. Поэтому за исправностью всего блока питания нужно внимательно следить и давать периодический отдых. Если телевизор не включается и никак не хочет работать кнопка Pover, то это может говорить об испорченности блока питания. Цепи питания имеют фильтр на трансформаторе и конденсаторе. Вход сети защищён предохранителем, а если нужно отключиться тумблером. Трансформатор нужен для полной нагрузки, его напряжение остаётся пониженным, что не мешает трудоспособности и перегреву.
Диодный мост идёт без радиатора. Напряжение 2 трансформатора, выпрямленное им, сглаживается 2 конденсатором, а огрехи сети фильтрует 3 конденсатор. Для уменьшения напряжения в цепи предусмотрен конденсатор большой ёмкости.
Чтобы наладить схему телевизора знать ничего не нужно. Просто настроить к выходу 12 Вольт нагрузку, в виде лампы от фар машины, и 2 регулятором поставить напряжение в 12, 6 Вольт. Резистор должен стоять так, чтобы при нагрузке ток прекратил расти при повороте движка резистора.
Принцип работы
Импульсный блок питания отличается выпрямлением сетевого напряжения, а затем преобразованием в высокочастотное напряжение. Оно может понизиться до необходимых значений, выпрямится и профильтруется. Сначала ток проходит на мостовой двигатель. Сразу действует ограничитель напряжения (предохраняет). Дальше он идёт через фильтры, где он преобразуется. Для зарядки резисторов нужны конденсаторы. Узел запускается после пробоя динистора. Позже в блоке питания происходит отпирание транзистора.
Если появилась генерация, то диоды начнут работать. Они будут соединены катодами. Посредством отрицательного потенциала можно запереть динистр. В придачу получается ограничение. Чтобы не допустить насыщение транзисторов, есть предохранители, которые работают после пробоя. Для противоположной работы нужен трансформатор. На выходе ток выходит через конденсаторы.
Возможные причины неисправности
Важно, что при неисправности блока питания, нужно понимать, не всегда можно отремонтировать. Иногда нужно и заменять. Бывают блоки, которые просто не подлежат ремонту, а в основном их меняют на новые (чаще залитые компаундом).
Если телевизор не включается, а светодиод горит, но нет перехода в спящий режим, есть помехи в изображении и фоне, есть звук, но не показывает изображение, то нужно обратиться к профессиональному мастеру.
Причины поломки:
- Низкая выработка схем.
- Брак компонентов.
- Работа телевизора в недопустимых условиях.
- Наличие тепловыделяющих элементов, превышение нормы.
- Износ деталей.
- Замыкание выпрямителя.
- Сгорание силового или ключевого транзистора.
- Занижение сопротивления.
При перегорании предохранителя нужно смотреть электронную плату. В основном фильтрующий конденсатор вздут. Чтобы проверить высоковольтные диоды нужно использовать тестер. После, нужно вставить новый предохранитель и включить блок.
Если говорить обо всех телевизорах, то наиболее часто слабыми бывают конденсаторы фильтров. Неисправность конденсаторов выражается вздутием или вытеканием жидкости из корпуса. Для консультирования диоды выпаять, просмотреть. Дроссельную обмотку и диоды проверять тестером. Неисправные детали нужно поменять.
ВАЖНО. Нужно помнить, самостоятельно разобраться в работе и неисправностях блока питания и сделать диагностику без дополнительного оборудования будет трудно.
Ремонт телевизора включает проверку на целостность шнура, разборка приёмника и платы, осмотр блока, проверка мест пайки. Есть причину визуально выяснить не получилось, то нужно проверить работ предохранителя, диодов, конденсаторов, транзисторов. Если позволяет бюджет, то за небольшие деньги мастер всё починит.
Подпишитесь на наши Социальные сети
Схемы ибп телевизоров. Ремонт блока питания телевизоров. К недостаткам импульсной технологии следует отнести
В любой электронной системе, работающей от импульсного блока питания, наступает неприятный момент, когда приходится сталкиваться с проблемным выходом его из строя. К сожалению, импульсные радиоэлементы или блоки, как показывает практика, не столь долговечны, как того хотелось бы, поэтому требуют к себе более пристального внимания, а зачастую просто замены или ремонта.
В последнее время многие производители импульсных блоков питания решают вопрос ремонта или замены своего «детища» кардинально. Они просто делают монолитные импульсные блоки, не оставляя практически никаких вариантов начинающим радиолюбителям для их ремонта. Но если вы стали обладателем разборного импульсного блока питания , то в умелых руках и владея определёнными знаниями и элементарными навыками замены радиоэлементов, вы легко сможете самостоятельно продлить срок его службы.
Общие принципы работы импульсных блоков питания
Давайте сначала разберёмся с общим принципом работы любого импульсного блока питания. Тем более что основные рабочие функции и даже выходные напряжения для определённых моделей, которые необходимы для функционирования всей системы (будь то телевизор или другой вариант электронного устройства) у всех импульсников практически одинаковы. Различаются только индивидуальные схематические рисунки и соответственно применяемые радиоэлементы и их параметры. Но это уже не столь важно для понимания общего принципа его работы.
Для простых любителей или «чайников»: общий принцип работы импульсных блоков питания заключается в трансформации переменного напряжения , которое подаётся непосредственно из розетки 220 В в постоянные выходные напряжения для запуска и работы всех остальных блоков системы. Осуществляется такая трансформация с помощью соответствующих импульсных радиоэлементов. Основными из них являются импульсный трансформатор и транзистор, которые обеспечивают рабочее функционирование всех электропотоков. Для проведения ремонта нужно знать как запускается этот блок. А для начала проверить наличие входного рабочего напряжения, предохранитель, диодный мост и так далее.
Рабочий инструмент для проверки импульсных блоков питания
Для ремонта импульсного блока питания, вам потребуется обычный, даже простенький мультиметр , который проверит постоянное и переменное напряжение. С помощью функций омметра, прозвонив сопротивления радиодеталей, вы также можете быстро проверить исправность предохранителей, дросселей, рабочее сопротивление резисторов, «бочонки» электролитических конденсаторов. А также транзисторные диодные переходы или диодные мосты и прочие виды радиоэлементов и их связи в любой электронной схеме (иногда даже не выпаивая их полностью).
Проверять импульсный блок сначала нужно в «холодном» режиме. В этом случае прозваниваются все визуально подозрительные (вздувшиеся или горелые радиодетали), которые поддаются «холодной» проверке без подачи рабочего напряжения. Визуально испорченные радиодетали следует немедленно заменить на новые. Если облезла маркировка воспользуйтесь принципиальной схемой или найдите соответствующий вариант в интернете.
Замену производить нужно только с разрешающим допуском по определённым параметрам , который вы можете найти для любого радиоэлемента в специализированной литературе или в прилагающейся к прибору схеме. Это безопасный метод, потому что импульсные блоки питания очень коварны своими электрическими разрядами.
Не забывайте и то, что при обнаружении нерабочего радиоэлемента , нужно проверить соседние с ним детали. Зачастую резкие перепады напряжения при сгорании одного элемента, влекут за собой выход из строя соседних. В процессе практической деятельности по ремонту определённых моделей вы будете логически вычислять неисправность исходя из результата состояния ремонтируемого объекта. К примеру, даже по определённому запаху (запах тухлых яиц при выходе из строя электролита), при включении по монотонному звуку или треску в процессе работы блока и прочих дефектах, которые могут возникнуть в процессе работы любого электронного прибора.
В рабочем режиме проверка импульсного блока питания возможна только при нагрузке всей системы – не вздумайте отключить нагрузочные шины телевизора при проверке. Можно создать нагрузку искусственным путём с помощью подключения специально собранного нагрузочного эквивалента.
Основные неисправности и методы проверки импульсных блоков питания
Как включить и выставить определённый режим мультиметра каждый может разобраться сам, даже школьник. Перед началом проверки убедитесь в работоспособности сетевого кабеля или выключателя, которые можно определить визуально или с помощью мультиметра. Не забудьте при любой проверке разрядить электролитические конденсаторы. Они накапливают и удерживают довольно приличный заряд на протяжении определённого времени, даже после выключения всей системы.
Возможные причины выхода из строя импульсного блока питания и необходимая замена нерабочих радиоэлементов:
- При сгорании предохранителя весь блок обесточивается. Заменить перегоревший контакт очень просто. Используйте обычный проволочный волосок, который наматывается поверх предохранителя или припаивается непосредственно к его контактам. Необходимо учитывать толщину волоска, которая рассчитана на определённую силу тока. Иначе вы рискуете в последующем вывести из строя весь импульсный блок, если предохранитель не сработает.
- Если полностью отсутствует выходное напряжение, возможно, неисправен соответствующий конденсатор или дроссель, который нужно заменить или поменять обмотку. Для этого нужно размотать повреждённый провод и намотать новый с соответственным количеством витков и подходящим сечением. После чего самодельный дроссель впаивается на своё рабочее место.
- Проверить все диодные мосты и переходы. Как это сделать описано выше. Не забывайте при установке новых деталей производить самостоятельную, а главное, качественную пайку.
Самостоятельная и качественная пайка
Правильная и качественная пайка является одним из основополагающих навыков, которым должен овладеть любой начинающий радиолюбитель. От этого зависит конечный результат всего ремонта и срок дальнейшей эксплуатации отремонтированного прибора.
Основные этапы ремонта импульсных блоков питания
Возможные неисправности типовых импульсных блоков питания на примере телевизора или компьютера:
Неисправности импульсных блоков питания на 12 вольт
Сложность замены любого импульсного блока питания на 12 В заключается в поиске нужной модели, а они очень многообразны. Поэтому найти такой блок с нужным выходным напряжением и силой тока не всегда представляется возможным, если он быстро понадобился. Иногда проще, при незначительной поломке, восстановить его работоспособность самому. Вот некоторые советы для этого:
Надеемся, эта статья дала общее представление об устройстве импульсных блоков питания. А, возможно, даже и заинтересовала многих начинающих радиолюбителей, которые хотят повысить свои профессиональные навыки.
Если вы ремонтировали ИБП, то вы наверняка сталкивались с такой ситуацией: все неисправные элементы заменены, оставшиеся вроде бы проверены, а включаете телевизор и… бац… и все надо начинать сначала! В радиотехнике чудес не бывает и, если что-то не работает, то на это есть причина! Наша задача – найти ее!
ИБП – самый ненадежный узел в современных радиоустройствах. Оно и понятно – огромные токи, большие напряжения – ведь через ИБП проходит вся мощность, потребляемая устройством. При этом не будем забывать, что величина мощности, отдаваемая ИБП в нагрузку, может изменяться в десятки раз, что не может благотворно влиять на его работу.
Большинство производителей применяют простые схемы ИБП. Оно и понятно. Наличие нескольких уровней защиты способно часто лишь усложнить ремонт и практически не влияют на надежность, так как повышение надежности за счет дополнительной петли защиты компенсируется ненадежностью дополнительных элементов, а нам при ремонте приходится долго разбираться, что это за детали и зачем они нужны. Конечно, каждый ИБП имеет свои характеристики, отличающиеся мощностью, отдаваемой в нагрузку, стабильностью выходных напряжений, диапазоном рабочих сетевых напряжений и другими характеристиками, которые при ремонте играют роль, только когда нужно выбрать замену отсутствующей детали.
Понятно, что при ремонте желательно иметь схему. Ну, а если ее нет, простые телевизоры можно ремонтировать и без нее. Принцип работы всех ИБП практически одинаков, отличие только в схемных решениях и типах применяемых деталей.
Я пользуюсь методикой, выработанной многолетним опытом ремонта. Вернее, это не методика, а набор обязательных действий при ремонте, проверенных практикой.
Предложенная методика предполагает, что вы хоть немного знакомы с работой телевизора. Для ремонта необходим тестер (авометр) и, желательно, но необязательно, осциллограф.
Итак, ремонтируем блок питания.
Вам принесли телевизор или испортился свой.
Включаете телевизор, убеждаетесь, что он не работает, что индикатор дежурного режима не горит. Если он горит, значит дело, скорее всего, не в ИБП. На всякий случай надо будет проверить напряжение питания строчной развертки.
Выключаете телевизор, разбираете его.
Внешний осмотр платы телевизора, особенно участка, где размещен ИБП. Иногда могут быть обнаружены вспучившиеся конденсаторы, обгоревшие резисторы и др.
Надо будет в дальнейшем проверить их.
Внимательно просмотрите пайки, особенно трансформатора, ключевого транзистора/микросхемы, дросселей.
Проверьте цепь питания: прозвоните шнур питания, предохранитель, выключатель питания – если он есть, дроссели в цепи питания, выпрямительный мост.
Часто при неисправном ИБП предохранитель не сгорает – просто не успевает. Если пробивается ключевой транзистор, скорее сгорит балластное сопротивление, чем предохранитель. Бывает, что горит предохранитель из-за неисправности позистора, который управляет размагничивающим устройством (петлей размагничивания). Обязательно проверьте на короткое замыкание выводы конденсатора фильтра сетевого питания, не выпаивая его, так как таким образом часто можно проверить на пробой выводы коллектор – эмиттер ключевого транзистора или микросхемы, если в нее встроен силовой ключ. Иногда питание на схему подается с конденсатора фильтра через балластные сопротивления и в случае их обрыва надо проверять на пробой непосредственно на электродах ключа.
Недолго проверить остальные детали блока – диоды, транзисторы, некоторые резисторы. Сначала проверку производим без выпаивания детали, выпаиваем только когда возникло подозрение, что деталь может быть неисправна. В большинстве случаев такой проверки достаточно. Часто обрываются балластные сопротивления. Балластные сопротивления имеют малую величину (десятые Ома, единицы Ом) и предназначены для ограничения импульсных токов, а также для защиты в качестве предохранителей.
Надо посмотреть, нет ли замыканий во вторичных цепях питания – для этого проверяем на короткое замыкание выводы конденсаторов соответствующих фильтров на выходах выпрямителей.
Выполнив все проверки и заменив неисправные детали, можно выполнить проверку под током. Для этого вместо сетевого предохранителя подключаем лампочку 150-200 Ватт 220 Вольт. Это нужно для того, чтоб лампочка защитила ИБП в случае, если неисправность не устранена. Отключите размагничивающее устройство.
Включаем.Возможны три варианта:
- Лампочка ярко вспыхнула, затем притухла, появился растр. Или загорелась индикация дежурного режима. В обоих случаях надо замерить напряжение, питающее строчную развертку – для разных телевизоров оно различно, но не больше 125 Вольт. Часто его величина написана на печатной плате, иногда возле выпрямителя, иногда возле ТДКС. Если оно завышено до 150-160 Вольт, а телевизор находится в дежурном режиме, то переведите его в рабочий режим, в некоторых телевизорах допускается завышение напряжений на холостом ходу (когда строчная развертка не работает). Если в рабочем режиме напряжение завышено, проверьте электролитические конденсаторы в блоке питания только методом замены на заведомо исправный. Дело в том, что часто электролитические конденсаторы в ИБП теряют частотные свойства и на частоте генерации перестают выполнять свои функции несмотря на то, что при проверке тестером методом заряда-разряда конденсатор вроде бы исправен.
Также может быть неисправна оптопара (если она есть), или цепи управления оптопарой. Проверьте, регулируется ли выходное напряжение внутренней регулировкой (если таковая имеется). Если не регулируется, то надо продолжить поиск неисправных деталей.
- Лампочка ярко вспыхнула и погасла. Ни растра, ни индикации дежурного режима не появилось. Это говорит о том, что ИБП не запускается. Надо измерить напряжение на конденсаторе сетевого фильтра, оно должно быть 280-300 Вольт. Если его нет – иногда ставят балластное сопротивление между мостом сетевого выпрямителя и конденсатором. Еще раз проверить цепи питания и выпрямителя. Если напряжение занижено – может быть оборван один из диодов моста сетевого выпрямителя или, что встречается чаще, потерял емкость конденсатор фильтра сетевого питания. Если напряжение в норме, то нужно еще раз проверить выпрямители вторичных источников питания, а также цепь запуска. Цепь запуска у простых телевизоров состоит из нескольких резисторов, включенных последовательно.
Проверяя цепь, надо измерять падение напряжения на каждом из них, измеряя напряжение непосредственно на выводах каждого резистора.
- Лампочка горит на полную яркость. Немедленно выключите телевизор. Заново проверьте все элементы. И помните – чудес в радиотехнике не бывает, значит вы где-то что-то упустили, не все проверили.
На 95% неисправности укладываются в данную схему, однако встречаются более сложные неисправности, когда приходится поломать голову. Для таких случаев методики не напишешь и инструкцию не создашь.
Ремонт импульсного источника питания. Отремонтировать блок питания или преобразователь напряжения самостоятельно может любой человек, владеющий базовыми радиоэлектронными навыками. Действуйте, выявите неисправность и устраните ее. (10+)
Ремонтируем импульсный источник питания сами, своими руками. Неисправности
Внимание! Некоторые элементы источника питания во время работы находятся под сетевым напряжением. Убедитесь, что Вы обладаете необходимой квалификацией для безопасного выполнения ремонта импульсного источника питания.
Диагностика и ремонт импульсного источника питания в большинстве случаев могут быть выполнены при наличии базовых навыков в радиоэлектронике.
Устройство источника питания, понижающего преобразователя сетевого напряжения
К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости , чтобы быть в курсе.
Если что-то непонятно, обязательно спросите!
Бесперебойник своими руками. ИБП, UPS сделать самому. Синус, синусоида…
Как сделать бесперебойник самому? Чисто синусоидальное напряжение на выходе, при…
Питание светодиода. Драйвер. Светодиодный фонарь, фонарик. Своими рука…
Включение светодиодов в светодиодном фонаре….
Инвертор, преобразователь, чистая синусоида, синус…
Как получить чистую синусоиду 220 вольт от автомобильного аккумулятора, чтобы за…
Силовой мощный импульсный трансформатор, дроссель. Намотка. Изготовить. ..
Приемы намотки импульсного дросселя / трансформатора….
Расчет онлайн гасящего конденсатора бестрансформаторного источника питания…
Инвертирующий импульсный преобразователь напряжения. Силовой ключ — би…
Как сконструировать инвертирующий импульсный источник питания. Как выбрать мощны…
В любом современном телевизоре есть импульсный блок питания.
Блок питания — это целый узел, предназначенный для обеспечения телевизора питающими напряжениями определенной мощности, необходимыми для нормального функционирования электроприбора.
Когда неисправен импульсный блок, наблюдаются всевозможные неполадки телевизионного приемника, в том числе, он совсем не работает или перестает включаться.
Возможные неисправности блока питанияМастера ВсеРемонт24, приезжая на дом к клиенту, чаще всего сталкиваются именно с неисправностью блока питания. Это самая частая неисправность телевизоров всевозможных моделей, марок и типов.
Блок питания может быть в общей схеме телевизора или в виде отдельного модуля.
Блоки питания уникальны в каждом телевизоре, у каждого своя схема. Но на их работоспособность одинаково негативно влияют:
- нарушение владельцем правил эксплуатации (особенно температурного режима),
- относительно простые схемы,
- непрофессиональный ремонт техники.
Неисправности, характерные для большинства блоков питания:
- Перегорание предохранителя.
- Блок питания не запускается, напряжение на выпрямителе есть, ключевые элементы исправны.
- Блок питания не запускается, так как срабатывает защита.
- Сгорает силовой (ключевой) транзистор.
- Заниженное или завышенное напряжение в первичных или вторичных цепях.
Очевидно, что разобраться в поломке и отремонтировать телевизор может только опытный телемастер. Самостоятельный ремонт крайне нежелателен, однако, возможен.
Проверка и ремонт блока питанияЕсли у вас есть некоторый опыт, все необходимые знания и инструменты (в частности, мультиметр и паяльник), попробуйте починить телевизионный приемник.
Алгоритм действий при проверке блока питания ТВ:
- Выключить телевизор (вынуть вилку из розетки).
- Разрядить высоковольтный конденсатор.
- Вынуть плату из корпуса телевизора.
- Осмотреть плату (визуальная диагностика).
- Проверить мультиметром резисторы, конденсаторы, диоды, транзисторы и прочее.
- Осмотреть обратную сторону платы. Проверить, нет ли трещин, пробоев между дорожками, надежность припайки деталей.
Резисторы могут:
- потемнеть,
- потрескаться,
- ухудшается качество пайки выводов.
Если все это заметно визуально, имеет смысл поменять резисторы на новые с отклонением от оригинала не более плюс-минус 5%.
Если внешне ничего не заметно, следует проверить резисторы мультиметром. Резистор неисправен, если сопротивление = 0 или?.
Неисправные электролитические конденсаторы внешне вздутые. Проверяется также их емкость. Допустимые отклонения — плюс-минус 5%.
Исправный кремниевый диод имеет сопротивление в прямом направлении 3-6 кОм, а в обратном — ?.
Чтобы измерить сопротивление, нужно выпаять диод. Для проверки мультиметр устанавливают в режим измерения сопротивления с пределом в 20 кОм.
Второй вариант проверки мультиметром без выпаивания диода. В таком случае мультиметр нужно установить на режим измерения падения напряжения (должно быть до 0, 7 V). Если мультиметр показывает 0 или около нуля, диод придется все-таки выпаять и проверить снова. Если показания не меняются, наверняка произошло пробитие. Требуется замена детали.
Биполярные транзисторы проверяются в обоих направлениях (в прямом и обратном) на переходах:
- база-коллектор,
- база-эмиттер.
Проверка предполагает измерение падения напряжения в транзисторах. Также важно проверить чтобы не было пробоя в переходе “коллектор-эмиттер”.
Исправные транзисторы ведут себя как диоды, неисправные нужно перепроверять полностью — всю “обвязку”:
- диоды,
- резисторы,
- конденсаторы.
Чтобы проверить питающие напряжения импульсного блока питания, потребуется:
- его схема,
- две лампы накаливания?100W.
Алгоритм действий:
- Воспользовавшись схемой, найти выход на каскад строчной развертки.
- Отключить выход.
- Подключить лампу накаливания.
- Блок питания подключить через вторую лампу.
Если лампа загорается и ярко горит, блок питания неисправен. Если же лампочка загорается и гаснет или слабо светит, входные цепи блока питания исправны.
Чтобы определить какой именно элемент пробит (отчего и горит лампочка), нужно обратиться к схеме.
Проверочное измерение напряжения производится с подключенной лампочкой на нагрузке B+. В схеме указано каким должно быть напряжение. Обычно это 110-150V. Если оно соответствующее, блок питания исправен.
Если напряжение повышено (200V), проверяют элементы первичной цепи блока питания. Если понижено — вторичные цепи.
Все неисправные детали выпаиваются, на их место припаивают новые.
Помните! Отремонтировать блок питания телевизора самостоятельно, не имея знаний и опыта, невозможно. Еще важнее то, что кустарный и любительский ремонт — прямая угроза здоровью и даже жизни людей!
В наше время практически все электроприборы бытового назначения имеют специальные приспособления, именуемые импульсными блоками. Они могут иметь вид как отдельного модуля, так и платы, размещенной в конструкции прибора.
Импульсный блок питания
Поскольку импульсные блоки предназначены для выпрямления и понижения сетевого напряжения, то они могут часто выходить из строя. Поэтому, чтобы не покупать новое дорогостоящее бытовое устройство, знания о том, как его можно починить своими руками будут достаточно востребованными. О том, как выявить неисправности работы данного прибора или платы, а также как самостоятельно провести его ремонт, вам расскажет данная статья.
Описание преобразователя напряжения
Импульсный блок питания может иметь вид платы или самостоятельного выносного модуля. Он предназначен, как уже говорилось, для понижения и выпрямление сетевого напряжения. Его необходимость основывается на том, что в стандартной сети питания имеется напряжение в 220 вольт, а для работы многих бытовых приборов необходимо гораздо меньшее значение этого параметра.
Сегодня, вместо стандартных понижающе-выпрямительных схем, собранных на основе диодного моста и силового трансформатора, используются блоки питания импульсного преобразования напряжения.
Обратите внимание! Несмотря на наличие высокой схемотехнической надежности, импульсные блоки питания часто ломаются. Поэтому в наше время очень актуален ремонт этих элементов электросхем.
Схема импульсного блока питания
Все типы источника питания импульсного вида (встроенного или вынесенного за пределы прибора) имеют два функциональных блока:
- высоковольтный. В таком блоке питания происходит преобразование сетевого напряжения в постоянное при помощи диодного моста. Причем напряжение сглаживается до уровня 300,0…310,0 вольт на конденсаторе. В результате происходит преобразование высокого напряжения в импульсное с частотой 10,0…100,0 килогерц;
Обратите внимание! Такое устройство высоковольтного блока позволило отказаться от низкочастотных массивных понижающих трансформаторов.
- низковольтный. Здесь же происходит понижение импульсного напряжения не необходимого уровня. При этом напряжение сглаживается и стабилизируется.
В результате такого строения на выходе из блока питания импульсного типа функционирования наблюдается несколько или одно напряжение, которое нужно для питания бытовой техники.
Стоит отметить низковольтный блок может содержать разнообразные управляющие схемы, повышающие надежность прибора.
Импульсный блок питания (плата). Цвета приведены на схеме
Поскольку блоки питания такого типа имеют сложное устройство, их правильный ремонт, проводимый своими руками, должен опираться на некоторые знания в электронике.
Осуществляя ремонт данного прибора, не стоит забывать, что некоторые его элементы могут находиться под сетевым напряжением. В связи с этим даже проводя первичный осмотр блока необходимо соблюдать предельную осторожность.
Ремонт в большинстве случаев не будет вызывать осложнений, т. к. импульсные блоки питания имеют типовое устройство. Поэтому и неисправности у них тоже будут схожими, а ремонт своими руками выглядит вполне посильной задачей.
Возможные причины поломки
Неисправности, которые приводят импульсный блок питания в нерабочее состояние, могут появляться по самым разнообразным причинам. Наиболее часто поломки происходят из-за:
- наличия колебания сетевого напряжения. К неисправности могут привести те колебания, на которые не рассчитаны данные понижающе-выпрямительные модули;
- подключение к блоку питания нагрузок, на которые бытовые приборы не рассчитаны;
- отсутствие защиты. Не устанавливая защиту, некоторые производители просто экономят. При обнаружении такой неполадки нужно просто установить защиту в конкретное место, где она и должна находиться;
- несоблюдение правил и рекомендаций эксплуатации, которые указаны производителями для конкретных моделей.
При этом в последнее время частой причиной поломки преобразователей напряжения является заводской брак или использование при сборке некачественных деталей. Поэтому, если вы хотите, чтобы ваш купленный импульсный блок питания проработал как можно дольше, не стоит покупать его в сомнительных местах и не у проверенных людей. Иначе это могут быть просто впустую потраченные деньги.
После диагностики блока зачастую выясняются следующие неисправности:
- 40% случаев – нарушение работы высоковольтной части. Об этом свидетельствует перегорание диодного моста, а также поломка фильтрующего конденсатора;
- 30% — пробоем биполярного (формирующего импульсы высокой частоты и располагающегося в высоковольтной части устройства) или силового полевого транзистора;
- 15% — пробой диодного моста в его низковольтной части;
Диодный мост
- редко встречается выгорание (пробой) обмоток дросселя на выходном фильтре.
Все остальные поломки можно будет определить только специальным оборудованием, которое вряд ли хранится дома у среднестатистического человека. Для более глубокой и точной проверки необходим цифровой вольтметр и осциллограф. Поэтому если поломки не кроются в четырех приведенных выше вариантах, то в домашних условиях блок питания такого типа вы не сможете починить.
Как видим, ремонт, проводимый в данной ситуации своими руками, может иметь самый разнообразный вид. Поэтому, если у вас перестал работать компьютер или телевизор по причине поломки блока питания, то не нужно бежать в ремонтную службы, а можно попутаться решить проблему своими силами. При этом домашний ремонт обойдется значительно в меньшую стоимость. А вот если вы не сможете своими силами справиться с поставленной задачей, тогда можно уже идти на поклон к специалистам из ремонтной службы.
Алгоритм определения поломки
Любой ремонт всегда начинается с выяснения причины неисправности блока питания импульсного.
Обратите внимание! Для ремонта и поиска неисправностей импульсного блока питания вам потребуется вольтметр.
Вольтметр
Для того чтобы ее выявить, необходимо придерживаться следующего алгоритма:
- разбираем блок питания;
- с помощью вольтметра измеряем напряжение, которое имеется на электролитическом конденсаторе;
Измерение напряжение на электролитическом конденсаторе
- если вольтметр выдает напряжение в 300 В, то это означает, что предохранитель и все элементы электросети (кабель питания, сетевой фильтр входные дроссели), связанные с ним работают нормально;
- в моделях с двумя конденсаторами небольших размеров напряжение, свидетельствующее об их исправности, которое выдает вольтметр, должно составить 150 В для каждого прибора;
- если же напряжение отсутствует, тогда необходимо провести прозвонку диодов выпрямительного моста, предохранителя и конденсатора;
Обратите внимание! Самыми коварными элементами в электросхеме блока питания импульсного типа работы являются предохранители.
Об их поломке не свидетельствуют никакие внешние признаки. Только прозвонка поможет вам выявить их неисправность. В случае сгорания они выдадут высокое сопротивление.
Предохранители импульсного блока питания
- если была обнаружена неисправность предохранителей, то нужно проверять остальные элементы электросхемы, так как они редко когда сгорают в одиночку;
- внешне достаточно легко выявить испорченный конденсатор. Обычно он вздувается или разрушается. Ремонт в данном случае будет заключаться в его выпаивании и замене на работоспособный.
- Обязательно необходимо прозвонить на предмет исправности следующие элементы:
- выпрямительный или силовой мост. Он имеет вид монолитного блока или организован из четырёх диодов;
Силовой мост импульсного БП
- конденсатор фильтра. Может выглядеть как один или несколько блоков, которые соединяются между собой последовательно или параллельно. Обычно конденсатор фильтра расположен высоковольтной части блока;
- транзисторы, размещенные на радиаторе.
Обратите внимания! Проводя ремонт, нужно найти сразу все неисправные детали импульсного блока питания, так как их выпаивание и замену следует проводить одновременно! В противном случае замена одного элемента будет приводить к выгоранию силовой части.
Особенности ремонтных работ и инструменты для них
Для стандартного типа устройств вышеперечисленные этапы диагностики и проведения ремонтных работ будут идентичными. Это связано с тем, что все они имеют типовое строение.
Припаивание деталей к плате
Также, чтобы провести качественный самостоятельный ремонт импульсного преобразователя напряжения, необходим хороший паяльник, а также умение управляться с ним. При этом вам еще понадобиться припой, спирт, который можно заменить на очищенный бензин, и флюс.
Помимо паяльника в ремонте обязательно понадобятся следующие инструменты:
- набор отверток;
- пинцет;
- бытовой мультиметр или вольтметр;
- лампа накаливания.
Может использовать в качестве балластной нагрузки.
С таким набором инструментов простой ремонт будет по силам любому человеку.
Проведение ремонтных работ
Собираясь своими руками починить испортившийся импульсный преобразователь напряжения, необходимо понимать, что такие манипуляции не проводятся для изделий, предназначенные для комплексной замены. Они не рассчитаны на ремонт и их не возьмется чинить ни один мастер, так как здесь нужен полный демонтаж электронной начинки и замены ее на новую работающую.
Плата блок питания импульсного принципа работы
Во всех остальных случаях ремонт в домашних условиях и своими руками вполне возможен.
Правильно проведенная диагностика является половиной ремонта. Неисправности, связанные с высоковольтной части обнаружатся легко как визуально, так и при помощи вольтметра. А вот неисправность предохранителя можно выявить при отсутствии напряжения на участке после него.
При обнаружении с ее помощью неисправностей остается просто произвести их одновременную замену. Осуществляя ремонтные работы, необходимо обязательно опираться на внешний вид электронной платы. Иногда, чтобы проверить каждую деталь, необходимо ее выпаять и протестировать мультиметром. Желательно проводить проверку всех деталей. Несмотря на затруднительность такого процесса, он позволит выявить все испорченные элементы электросхемы и вовремя их заменить, чтобы предотвратить перегорания прибора в обозримом будущем.
Замена перегоревших деталей
После того, как была проведена замена всех перегоревших деталей, необходимо установить уже новый предохранитель и проверить отремонтированный блок питания, включив его. Обычно, если все было выполнено правильно, а также соблюдены все нормы и предписания ремонтных работ, преобразователь заработает.
Наименование, применяемость | Состав |
Блок питания DPS-115EPA 941-0606-420KTG схема Horizont 47LE4111D |
IC2 NCP1653 datasheet IC1 OB2262 datasheet IC4 AZ358 datasheet IC3 NCP1396A datasheet |
Блок питания 941-0607-268KTG схема Horizont 42LE4117D |
IC2 L6562A datasheet IC1 OB2273 datasheet IC4 LM358 datasheet IC3 L6599A datasheet |
Блок питания 941-0609-260KTG схема Horizont 32LE4122D |
IC1 OB2273 datasheet IC2 OB2273 datasheet |
Блок питания Horizont 47L11 схема | IC1 OB2262 datasheet IC2 NCP1653 datasheet IC3 NCP1396A datasheet IC4 AZ358 datasheet |
Блок питания Horizont 42L17 схема | IC2 L6562A datasheet IC1 OB2273 datasheet IC4 LM358 datasheet IC3 L6599A datasheet |
Блок питания Horizont 32L22 схема Он же K-75L1 |
IC1 OB2273 datasheet IC2 OB2273 datasheet |
Блок питания MP01009 Horizont схема | U102 SG2535A U1 L6562 datasheet U2 LD7535 datasheet |
Блок питания MLT199TL Horizont схема Horizont 47LCD825 |
IC1 NCP1653A datasheet UA4 SG3525AN (MC063PG) datasheet UF4 LM358 datasheet IC2 LD7535 datasheet |
Блок питания MLT198TL Horizont схема Horizont 37LCD825 Horizont 37LCD826 |
IC1 NCP1653A datasheet UA4 SG3525AN (Mc063PG) datasheet UF4 LM358 datasheet IC2 LD7535 datasheet |
Блок питания PWB-1059 схема Horizont 32LCD827 |
M101 TDA4863 datasheet L6599D datasheet M201 ICE3A1065 datasheet |
Блок питания MLT668 rev.![]() Horizont 32LCD825, 32LCD826, 32LCD826D |
IC2 L6562D datasheet IC3 LD7535 datasheet IC1 MC063PG (SG3525) datasheet |
Блок питания MLT666T схема Horizont 26LCD840 |
|
Блок питания SH-04E202404 схема Horizont 19LCD840 |
IC01 NCP1271A datasheet |
Блок питания Horizont 42LCD825 схема | IC4 L6599D datasheet IC3 L6562D datasheet IC5 ICE3B0565 datasheet |
Блок питания JSK5218-064 схема Horizont 37LCD825, 32LCD826 |
IC1 FAN7530MX datasheet IC3 ICE3B0565 datasheet IC2 L6599D datasheet |
Блок питания Horizont 32LCD825 SVP-AX68-LF схема | IC5 L6562D datasheet IC1 62734 IC2 RG42 |
Блок питания VCT6973G схема Horizont 27LCD825 |
IC2 TDA4863-2 datasheet IC3 L6598D datasheet |
Блок питания VCT4983I схема Horizont 27LCD825 |
U1 TDA16888 datasheet |
Блок питания Horizont 20LCD820 схема | DA4 L6562D datasheet DA1 TEA1506A datasheet DA3 L5973D datasheet |
Блок питания Horizont 22LCD812, 22LCD825, 19LCD820 шасси L2M01 схема |
IC01 NCP1203 datasheet |
Блок питания Horizont 27LCD825, 32LCD825 схема Horizont 27LCD825 Horizont 32LCD825 |
U1 TDA16888 datasheet |
Блок питания ISO9001 ISO14001 Horizont схема | IC4 LM358 datasheet IC1 OB2273 datasheet IC2 L6562A datasheet IC3 L6599A datasheet |
Блок питания API6LD05-861G PWB-1038 схема Horizont 37LCD825 Horizont 37LCD827 |
M100 TDA4863G datasheet M300 L6599D datasheet M200 ICE3A1065 datasheet |
Блок питания Horizont 32L22 схема | IC2 OB2273 datasheet IC1 OB2273 datasheet |
Блок питания Horizont 32LE5131D схема | IC1 OB2273A datasheet IC2 OB2273A datasheet |
Блок питания Horizont 47L11 схема | IC3 NCP1396A datasheet IC2 NCP1653 datasheet IC1 OB2262 datasheet IC4 AZ358 datasheet |
Альбом схем блоков питания жидкокристаллических и плазменных телевизоров LG, PHILIPS и SAMSUNG .

Описание
Очередная книга серии «Ремонт» представляет собой альбом принципиальных электрических схем блоков питания современных жидкокристаллических и плазменных телевизоров самых популярных на российском рынке брендов LG, PHILIPS и SAMSUNG производства 2007-2013 гг. В книге приводится около 30 схем блоков питания, которые применяются при производстве более 200 моделей телевизоров.
Структурно книга разделена на три главы по брендам. В первом разделе каждой главы в качестве примера приводится описание схемотехники одной из моделей блока питания для того, чтобы читатель получил представление о его составных частях, принципах их работы и взаимодействия в составе блока. Следующие разделы состоят из справочной информации по модели блока питания (основные электрические характеристики, в каких моделях ТВ используется и т.д.) и его структурной и принципиальной электрической схем.
Книга предназначена для специалистов, занимающихся ремонтом телевизионной техники, а также для учащихся профильных учебных заведений и радиолюбителей, интересующихся этой темой.
Содержание
Глава 1. Блоки питания ЖК телевизоров LG 5
1.1. Схемотехника блока питания LGP4750-13PL2 (LCD+LED) 5
1.2. Схема блока питания LGP32(I)-13PL1 (LCD+LED) 18
1.3. Схема блока питания LGP32-13PL2 (LCD+LED) 19
1.4. Схема блока питания LGP4247-13LPB (LCD+LED) 19
Глава 2. Блоки питания ЖК телевизоров PHILIPS 30
2.1. Схемотехника блока питания PLDC-P005A_CKD (LCD+LED) 30
2.2. Схема блока питания PLDC-P007A (LCD+LED) 38
2.3. Схема блока питания PLDC-P009A (LCD+LED) 38
2.4. Схема блока питания PLDG-P010A, PLDG-P010A_CKD (LCD+LED) 39
2.5. Схема блока питания PLDC-P011A (LCD+LED) 39
2.6. Схема блока питания PLDE-P016A_CKD, PLDE-P016A_CBU (LCD+LED) 39
2.7. Схема блока питания PLDE-P017A (LCD+LED) 50
2.8. Схема блока питания PLDH-P018A, PLDH P018A_CKD (LCD+LED) 50
2. 9. Схема блока питания PLDK-P021A (LCD+LED) 50
2.10. Схема блока питания PLDС-P102A (LCD+LED) 51
2.11. Схема блока питания PLDС-P106B (LCD+LED) 51
Глава 3. Блоки питания ЖК и плазменных телевизоров SAMSUNG 66
3.1. Схемотехника блока питания BN44-00158A (LCD+CCFL) 66
3.2. Схема блока питания BN44-00155A (LCD+CCFL) 72
3.3. Схема блока питания BN44-00157A (LCD+CCFL) 73
3.4. Схема блока питания BN44-00159A (PLAZMA) 73
3.5. Схема блока питания BN44-00161A и BN44-00162A (PLAZMA) 73
3.6. Схема блока питания BN44-00165A (LCD+CCFL) 88
3.7. Схема блока питания BN44-00167A (LCD+CCFL) 88
3.8. Схема блока питания BN44-00168B (LCD+CCFL) 88
3.9. Схема блока питания BN44-00204A (PLAZMA) 89
3.10. Схема блока питания BN44-00338B (LCD+CCFL) 89
3.11. Схема блока питания BN44-00339A (LCD+CCFL) 89
3. 12. Схема блока питания BN44-00339B (LCD+CCFL) 108
3.13. Схема блока питания BN44-00340B (LCD+CCFL) 108
3.14. Схема блока питания BN44-00341B (LCD+CCFL) 108
3.15. Схема блока питания BN44-00350A, BN44 00351A, BN44-00351B (LCD+LED) 109
3.16. Схема блока питания BN44-00352A, BN44 00352B (LCD+LED) 109
3.17. Схема блока питания BN44-00496A (LCD+LED) 109
Литература 132

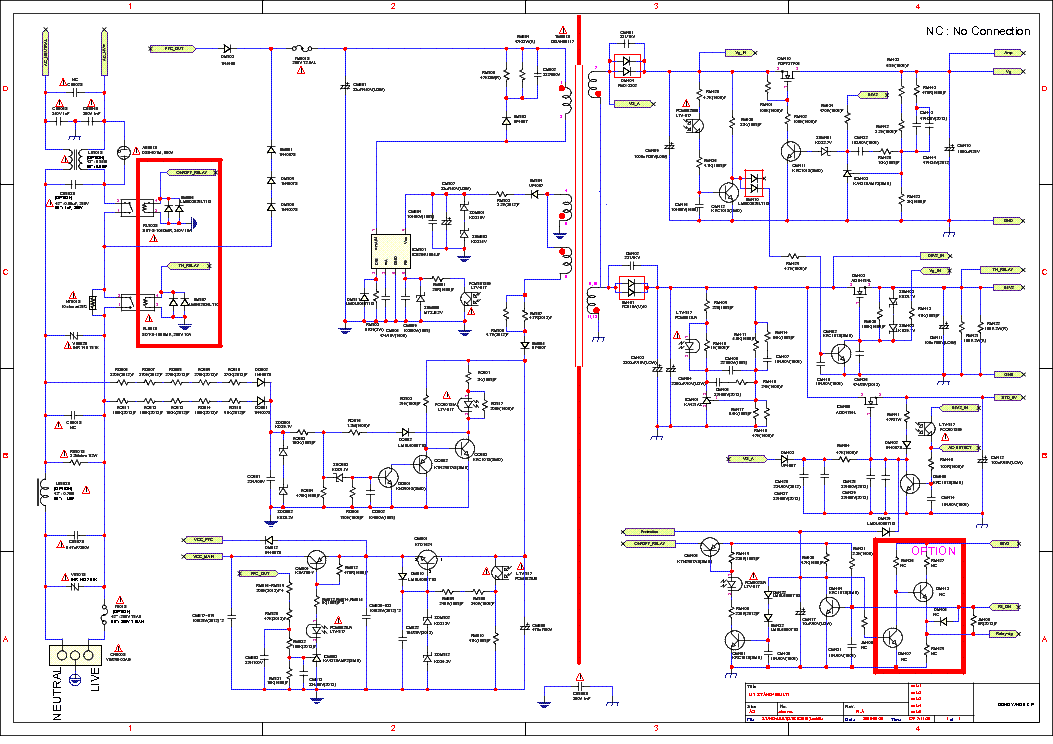

Диагностика и ремонт блоков питания ЖК и плазменных телевизоров SAMSUNG
В очередной книге популярной серии «Ремонт» рассматриваются блоки питания современных жидкокристаллических и плазменных телевизоров SAMSUNG производства 2007-2010 гг. По статистике ремонтных организаций это наименее надежный узел современных телевизоров и других устройств, в которых используются ЖК панели.
В книге рассматривается 13 блоков питания, которые применяются при производстве более 50 моделей телевизоров.
По каждому блоку питания приводятся принципиальная электрическая схема, подробно описываются ее схемотехнические особенности, включая архитектуру интегральных контроллеров, а также перечень типовых неисправностей и способы их устранения.
В приложении к книге приведены электрические принципиальные схемы еще шести блоков питания, которые применяются при производстве более 20 моделей телевизоров.
Книга предназначена для специалистов, занимающихся ремонтом телевизионной и офисной техники, а также для учащихся профильных учебных заведений и радиолюбителей, интересующихся этой темой.
Содержание
Глава 1. Блоки питания BN44-00165A (IP-231135) и BN44-00167A (SIP400B)
Модели ТВ: «Samsung LE32R81WX/XEC», «Samsung LE40R81WX/XEC»,
«Samsung LE40R86BDX/XEC»
Глава 2. Блоки питания BN44-00260A (PSIV121C01A) и BN44-00289 (PSIV121C01C)
Модели ТВ: «Samsung LN19B450/LN22B360C5D/LN22B460B2D/ LN26B460B2D/
LN32B460B2D»
Глава 3. Блок питания W2A BN 44-00161/00162А
Модели ТВ: «Samsung PS-42/50C91 HR» и «Samsung HP Т4254/Т5054»
ТВ шасси: F33A
Глава 4. Блок питания BN44-00340B (140F1_ADI) (rev. 1.4)
Модели ТВ: «Samsung LN40C530F1FXZA/LN40C530F1HXZA/LE40C530F1W/WXRU/
LE40C530F1WXRU/LE40C550J1WXRU/LE40C570J1SXRU»
Глава 5. Блок питания BN96-03057A (PSLF201501 В)и BN44-00173A
Модели ТВ: «Samsung LE32/40R51 В», «Samsung LE32R71 В/ LE32M71BX/LE32R72B»,
«Samsung LE32/37/40S71 В» «Samsung LN32B530P7FXZA/ LNS3238DX/
LNS3238DX/ LNS3241 DX/LNS3251 DX/ LNS3252DX»
ТВ шасси: GSM32SE, GSM37SE, GSM40SE
Глава 6. Блоки питания BN44-00209/00214 (PSLF171501A) и BN44-00191/00192
Модели ТВ: «Samsung LE-26/32A450C2XRU», «Samsung LE-26/32S81 В,
«Samsung LE-26/32R82BX»
Литература
Приложение
Принципиальная электрическая схема блока питания «Samsung BN44-00273A» (PSPF350501A)
Модели плазменных ТВ: Samsung PN42B450B1DXZA, Samsung PN42B430P2DXZA
Принципиальная электрическая схема блока питания «Samsung BN44-00329A» (PSPF301501A)
Модели плазменных ТВ: Samsung PS42C430A1 WXFtU, Samsung PS42C431A2WXRU,
Samsung PS42C450B 1 WXRU
Принципиальная электрическая схема блока питания «Samsung BN44-00200A» (IP-3617 35А)
Модели ЖК ТВ: Samsung LN52A580P6FXZA, Samsung LN52A550P3F, Samsung LN52A540P2F,
Samsung LN52A550P3F
Принципиальная электрическая схема блока питания «Samsung BN44-00203A» (SIP468A)
Модели ЖК ТВ: Samsung LN46A530P1FXZA, Samsung LN46A540P2FXZA, Samsung LN46A550P3FXZA, Samsung LN46A630M1 FXZA, Samsung LN46A650A1 FXZA, Samsung LN46A660A2FXZA,
Samsung LN46A750R1 FXZA
Принципиальная электрическая схема блока питания «Samsung BN44-00232A» (IP-54135T)
Модели ЖК ТВ: Samsung LE22B450C4, Samsung LA22B360C5
Принципиальная электрическая схема блока питания
«Samsung BN44-00264A/BN44-00264C/BN44-00264B» (PSIV231101 А)
Модели ЖК ТВ: Samsung LN40B500P3F
Авторы: Тюнин Н. А., Родин А.В.(ред.)
Серия: Ремонт №129
Издательство: Солон-Пресс
Год: 2014
Страниц: 118
Язык: Русский
Формат: PDF
Качество: отличное
Размер: 26 mb
Скачать книгу Диагностика и ремонт блоков питания ЖК и плазменных телевизоров SAMSUNG
SAMSUNG Диагностика и ремонт блоков питания Родин Тюнин
Ремонт импульсного блока питания телевизора видео уроки: рассмотрим досконально
Сегодня на рынке можно увидеть разнообразие телевизоров. Порой, выбрать телевизор из такого огромного выбора непросто. А уж тем более, знать по какой схеме они работают, это вообще «тёмный лес».
Разделы статьи
Какая схема блока питания у телевизора?
Блок питания – почти самая важная и главная деталь в телевизоре, так как от неё работает всё устройство. Он вырабатывает напряжение, для ламп в телевизоре. Схема блока питания или принцип работы состоит из напряжения 2 полупероидных выпрямителей. Выпрямители соединены последовательно. Если не будет работать хоть одна любая деталь, то подействуют неполадки и дефекты на всю работу системы. Поэтому за исправностью всего блока питания нужно внимательно следить и давать периодический отдых. Если телевизор не включается и никак не хочет работать кнопка Pover, то это может говорить об испорченности блока питания. Цепи питания имеют фильтр на трансформаторе и конденсаторе. Вход сети защищён предохранителем, а если нужно отключиться тумблером. Трансформатор нужен для полной нагрузки, его напряжение остаётся пониженным, что не мешает трудоспособности и перегреву.
Диодный мост идёт без радиатора. Напряжение 2 трансформатора, выпрямленное им, сглаживается 2 конденсатором, а огрехи сети фильтрует 3 конденсатор. Для уменьшения напряжения в цепи предусмотрен конденсатор большой ёмкости.
Чтобы наладить схему телевизора знать ничего не нужно. Просто настроить к выходу 12 Вольт нагрузку, в виде лампы от фар машины, и 2 регулятором поставить напряжение в 12, 6 Вольт. Резистор должен стоять так, чтобы при нагрузке ток прекратил расти при повороте движка резистора.
Неисправности могут быть вызваны:
- системой размагничивания;
- сетевым фильтром и выпрямителем;
- неисправностью ключа.
Проверяем на предмет короткого замыкания элементы сетевого фильтра, выпрямителя, терморезистор – системы размагничивания, ключ и элементы его обвязки, а также ключевой микросхемы (если блок питания построен на ней).
При нахождении неисправного элемента проанализируйте причины выхода его из строя. Выход из строя транзистора может быть вызван, как скачком напряжения в сети, так и высыханием конденсаторов в первичных цепях.
Блок питания не включается, сетевой предохранитель цел.
Следует проверить на предмет обрыва: сетевой фильтр, выпрямитель, ШИМ — модулятор.
Начните с проверки, есть ли на сетевом конденсаторе С постоянное напряжение около 300В ( если нет, следует искать разрыв в сетевом фильтре, а также проверьте резистор R.
В случае наличия +300В на конденсаторе С, проверьте доходит ли оно до ключевого транзистора. Также следует проверить первичную обмотку сетевого импульсного трансформатора ТР на предмет обрыва.
Если все элементы исправны, а блок питания не включается необходимо проверить поступление импульсов на базу (затвор) транзистора.
Также проверьте цепочку R запуска, обычно это резисторы с большим сопротивлением.
- О полотнах лобзика
- Внимание! Подделки из Китая!
- Какие сетевые вилки и розетки бывают?
Большое разнообразие видов и размеров лобзиков. Начинающему мастеру трудно сразу разобраться в них, он может легко запутаться при выборе правильного полотна для той или иной поделки. Давайте в этой статье рассмотрим типы и описание каждого вида полотна.
Подробнее…
Сейчас многие покупают товары из Китая. Дешево, доступно, большое разнообразие различных изделий, деталей, наборов и т.д. Но не всегда и у всех можно купить качественный товар. Много попадается некачественного товара, брака и т. п. В статье, ниже расскажем о некоторых из них, касающихся радиолюбительства.
Подробнее…
Стандарт электрических вилок и розеток
Те, кто любит путешествовать и бывает в разных странах замечали, что розетки и вилки не везде одинаковые. Так же при заказе различных устройств и приборов, например из Китая предлагается выбрать различные варианты: EU Plug, US Plug, UK Plug, AU Plug. Как не ошибиться в этом? Давайте подробнее разберёмся.
Подробнее…
Популярность: 28 518 просм.
Устройство и принцип работы
Плата импульсного блока питания (ИБП) нередко выполняется в виде отдельного электронного модуля, что является характерной чертой ТВ с небольшой диагональю экрана. В более габаритных моделях она интегрируется в шасси приемника и находится внутри его конструкции (смотрите фото ниже).
В плату БП входят следующие обязательные составляющие:
- Импульсный трансформатор.
- Фильтр сетевого питания, собранный на основе дросселей и конденсаторов.
- Узлы дежурного и рабочего режима.
- Модуль защиты от перегрузок.
- Элементы охлаждения (радиаторы).
Принцип работы БП заключается вприведении сетевого напряжения к виду, удовлетворяющему требованиямэнергоснабжения основных электронных узлов телевизора (включая его матрицу).
Дополнительная информация: Величина и форма питающих потенциалов должны соответствовать рабочим напряжениям и их эпюрам, приводимым в специальных таблицах.
Иногда они указываютсянепосредственно на электрической схеме конкретного устройства.
Восстановление стандартных устройств
Чаще всего в домашних условиях предпринимаются попытки восстановить блоки питания телевизоров и компьютеров. Желательно предварительно найти схему конкретного устройства. Прежде всего это касается телевизоров с кинескопами, так как их ИБП выдают широкий диапазон напряжений. С десктопными ПК проще, ведь их питающие блоки изготовлены по типовой схеме.
Ремонт телевизора
О проблемах с блоком питания свидетельствует неработающий светодиод «спящего» режима. Сначала следует проверить работоспособность сетевого шнура. Если проблема обнаружена не была, тогда можно приступить к предварительным ремонтным работам:
- разборке ТВ и освобождению электронных печатных плат;
- визуальному осмотру ИБП на наличие внешних неисправностей, например, вздутых конденсаторов;
- проверке мест пайки (особое внимание здесь нужно уделить контактам импульсного трансформатора).
Если визуальный осмотр не дал положительных результатов, то последовательно проверяются предохранитель, диоды, конденсаторы и транзисторы. Установить работоспособность микросхем довольно сложно.
Среди основных неисправностей питающих блоков ТВ можно отметить:
- обрыв балластных резисторов;
- выход из строя фильтрующего высоковольтного конденсатора;
- пробой диодного моста;
- неисправность конденсаторов фильтра вторичного напряжения.
Все эти детали, кроме диодов, можно проверить непосредственно на плате. После замены неисправных элементов вместо предохранителя подключается обычная лампа накаливания, и телевизор подключается к сети. Здесь возможны следующие варианты поведения восстановленного агрегата:
- Светодиод «спящего» режима включается, а лампа загорается и начинает затухать. Одновременно с этим на экране появляется растр. В этом случае необходимо проверить показатель напряжения строчной развертки. Если его значение оказалось повышенным, то причина может заключаться в неисправных конденсаторах или оптронных парах.
- Когда светодиод не загорается, растр на экране отсутствует, а лампа вспыхает и гаснет, то нерабочим является генератор импульсов. В такой ситуации нужно проверить напряжение на конденсаторе. Если его значение оказалось менее 280 В, тогда может быть пробит один из диодов моста либо вышел из строя конденсатор.
- Когда лампа горит ярко, нужно снова проверить все элементы ИБП.
Этот алгоритм действий позволит выявить основные неполадки питающего блока телевизора.
Десктопный компьютер
Следует помнить, что ремонт импульсных блоков питания с ШИМ-контроллером отличается сложностью, поэтому в некоторых ситуациях стоит просто заменить ИБП. Именно такие питающие устройства устанавливаются в современные десктопные ПК. О наличии проблемы свидетельствуют следующие признаки:
- компьютер не запускается;
- не вращается кулер ИБП;
- наблюдается многократный запуск питающего устройства.
Для проведения ремонтных работ необходимо извлечь из системного блока ИБП и снять с него кожух. Затем нужно с плат и деталей удалить пыль с помощью кисточки. После этого проводится визуальный осмотр элементов блока, затем к нему подключается нагрузка. Алгоритм дальнейших действий аналогичен ремонту телевизора.
Если из строя вышли транзисторы генератора импульса или ШИМ-контроллер, то стоит просто купить новый ИБП.
Это довольно сложное устройство и ремонт импульсных блоков питания такого типа самостоятельно выполнить тяжело.
При проведении ремонтных работ необходимо соблюдать правила безопасности и проявить осторожность. Также стоит правильно оценить свои возможности, ведь порой лучше обратиться к профессионалам.
Устранение неполадки
В первую очередь необходимо разрядить входные конденсаторы. Если этого не сделать, то в процессе ремонта возможно короткое замыкание или другие проблемы, которые приведут к более серьёзным поломкам. Для разрядки можно использовать низкоомный резистор, тестер или обычную лампочку, поднесённые к контактам на несколько секунд. После этого можно выпаивать повреждённые конденсаторы и заменить их рабочими с аналогичной мощностью.
Важно! Любой ремонт блока питания связан с рядом рисков. При неосторожных действиях вы можете нанести ещё больший вред телевизору или даже собственному здоровью. При любых сомнениях в собственных силах следует доверять процедуру починки опытному мастеру.
Видео урок от мастера подробно расскажет о всем процессе ремонта БП:
Что это такое?
В самом общем смысле блок питания представляет из себя источник электричества, который снабжает телевизор необходимым током. Этот модуль позволяет преобразовывать сетевое напряжение до значений, необходимых для полноценного функционирования техники. Как правило, БП включен в комплектацию антенн с усилителем для того, чтобы улучшать прием сигнала.
Блоки питания – универсальные приборы, они могут устанавливаться в других приспособлениях: для улучшения качества сигнала сотовой, спутниковой связи и даже интернета. БП незаменим в ситуации, когда используется Wi-Fi-адаптер, кстати, он также представляет из себя одну из разновидностей антенн. Проще говоря, везде, где используются радиоволны и имеется принимающая антенна, нужен блок питания.
Но мы рассмотрим только те его разновидности, которые требуются для бесперебойной работы телевизионной техники.
Обращаем внимание: актуальность установки и поддержания работоспособности БП прямо связана с тем, что в его отсутствие и починить его бывает очень затратно или даже невозможно.
Телевизионный блок питания выполняет три основные функции:
- преобразование энергии подачи тока в аппаратуру;
- защита от помех подпитывающего напряжения;
- поддержание необходимого уровня напряжения внутри самого телевизора.
Наибольшее распространение получили современные системы, работающие от стандартных сетей в 220 Вт. Такие элементы бывают встроенными в единую конструкцию антенны либо располагающимися отдельно, когда подключение осуществляется через порт.
Если речь идет о встроенных моделях, то обычно применяется бестрансформаторная схема. В этом случае преобразование энергии осуществляется за счёт широтно-импульсной модуляции. Такие блоки питания включаются в самую обычную розетку, их рассчитанная мощность составляет 10 Вт. Этого параметра вполне достаточно для того, чтобы обеспечить питание антенны. Подобные элементы довольно компактны и не занимают много места, но в случае неисправности незамедлительно приводят к выводу из строя всей системы приема сигнала.
Поэтому бывает более практичным приобрести внешние устройства. Они ориентированы на то, что в случае выхода из строя БП некоторый сигнал всё же будет сохранён, хотя, безусловно, хорошим он не будет. В любом случае еще одно достоинство наружных блоков питания сводится к тому, что их можно быстро и просто заменить при необходимости.
Схема работы базируется на трансформаторе. При этом выходное напряжение БП стабилизируется параболическим образом, типовыми параметрами для выходного напряжения стали значения 24, а также 18, 12 и 5 Вт. Более точные цифры определяются в зависимости от технико-эксплуатационных параметров антенны.
Как подключить?
Рассмотрим подробнее, как подсоединить БП. В большинстве случаев в активную антенну усилитель уже вмонтирован. А вот в пассивной – его нет. Чтобы его подключить, в первую очередь необходимо собрать антенный кабель со штекером, который будет предназначен для данных целей. Рассмотрим, как это сделать.
Сначала следует подготовить сам кабель, то есть зачистить его. Для этого острым канцелярским ножом либо скальпелем выполняют тонкий разрез по окружности на удалении 1,5 см от края кабеля. При выполнении этой работы очень важно быть аккуратным и постараться не повредить волоски экранированной оплётки, расположенной сразу под изоляционным слоем.
После того как эти действия будут выполнены, упомянутые волоски нужно осторожно отогнуть, а расположенный около них кусок фольги убрать.
Отступив от загнутого края оплетки примерно 5 мм, необходимо сделать ещё один срез по окружности. Он необходим для того, чтобы удалить внутренний изоляционный слой. После этого кабель, подготовленный к монтажу, следует просунуть под соответствующие крепежи в коробке БП и затянуть винтами.
Обращаем особое внимание на то, что когда подключается провод, его металлизированная оплетка непременно должна иметь контакт с залуженной площадкой, которая является обязательным элементом конструкции любого корпуса БП. Если этого не сделать, то питание на антенну попросту не будет поступать. Нужно учесть и тот факт, что кабельная оплетка ни в коем случае не должна соприкасаться с центральной жилой самого провода. Если это случится, то произойдет короткое замыкание, и индикатор работы модуля не будет функционировать.
Для сведения: при корректном подсоединении блока питания с самим антенным кабелем после выполнения всех необходимых настроек телевизор обычно показывает намного больше каналов, чем прежде.
Как проверить на исправность?
В общем виде наружная диагностика возможных неисправностей и поломок блока питания выглядит следующим образом.
Если внешний вид конденсаторов вызывает у вас хоть какие-то подозрения, то их необходимо сразу же снять и заменить.
Вы заметили перебои с работой дежурного режима – нужно сразу же проверить напряжение на управляемом стабилитроне. Если на выходе данного узла напряжение будет отсутствовать либо иметь слишком низкие значения, следовательно, режим работы нарушен.
Для того чтобы восстановить функциональность элемента, необходимо удостовериться в работоспособности всех остальных деталей схемы. Для этого следует выпаять один контакт подозрительного конденсатора либо резистора, все сгоревшие элементы удалить полностью и сразу же заменить новыми. Если вы увидите участок некачественной пайки – это место нужно залудить с флюсом, а после удостовериться в том, что контакты прочно зафиксированы в зоне крепления.
О восстановлении работоспособности схемы БП и возвращении дежурного режима укажут появление напряжение в 5 В, а также мигание красного светового индикатора на лицевой панели телевизора.
Обращаем внимание на то, что при каждой замене остальных подозрительных элементов необходимо сразу же выполнять проверку – произошли ли изменения на выходе блока питания.
О том, что функциональность оборудования возвращена, можно судить по нормальному включению телевизора и поступлению качественного аудио- и видеоряда.
Возможные неисправности и их причины
О том, что блоку управления телевизором необходим ремонт, могут указать следующие признаки:
- телевизор не включается при нажатии кнопки, при этом светодиодная индикация-лампочка на корпусе не загорается;
- лампочка загорается, но техника не запускается;
- изображение идёт с большим отрывом от звука;
- возникают значительные помехи – возможны изломы и полосы на экране;
- искажение звука – телевизор пищит, тарахтит, издает другие шумы.
Все перечисленные неисправности БП могут быть вызваны несколькими причинами, среди которых выделяют:
- устройство уходит в защиту вследствие короткого замыкания, которое привело к перегоранию БП или отдельных его компонентов;
- нестабильная подача напряжения в сети;
- перегорание предохранителя;
- полный или частичный износ конденсаторов.
Чтобы запустить телевизор и получить полноценное качественное изображение, попробуйте несколько раз повторить включение и выключение агрегата.
Обращаем особое внимание на то, что любые самостоятельные попытки починки телевизора, как правило, приводят только к усугублению проблем с электронными элементами системы или даже полному выходу их из строя. Любые неправильные действия влекут за собой необходимость замены телевизионной материнской платы, стоимость которой доходит до 70% стоимости всего агрегата.
Все элементы сложного электронного оборудования необходимо ремонтировать с точным соблюдением всех правил техники безопасности, в частности, следует предварительно разрядить входные конденсаторы. Не имея специального опыта подобных работ и знаний, вы можете причинить вред не только самому телевизору, но и своему здоровью.
О том, каков принцип работы у блока питания для телевизора, смотрите в следующем видео.
Принцип работы
Импульсный блок питания отличается выпрямлением сетевого напряжения, а затем преобразованием в высокочастотное напряжение. Оно может понизиться до необходимых значений, выпрямится и профильтруется. Сначала ток проходит на мостовой двигатель. Сразу действует ограничитель напряжения (предохраняет). Дальше он идёт через фильтры, где он преобразуется. Для зарядки резисторов нужны конденсаторы. Узел запускается после пробоя динистора. Позже в блоке питания происходит отпирание транзистора.
Если появилась генерация, то диоды начнут работать. Они будут соединены катодами. Посредством отрицательного потенциала можно запереть динистр. В придачу получается ограничение. Чтобы не допустить насыщение транзисторов, есть предохранители, которые работают после пробоя. Для противоположной работы нужен трансформатор. На выходе ток выходит через конденсаторы.
Основные причины поломки
Поломка блока питания в современных LED телевизорах является одной из наиболее часто встречающихся проблем. Повреждение способны вызвать многие факторы, однако специалистами выделяются 4 основные причины:
- Перепады напряжения в сети (поступление сильно пониженного или повышенного выходного напряжения). В результате постоянно скачущего напряжения ухудшается не только работа телевизора, но и приходят в негодность комплектующие элементы. Чтобы не возникало проблем из-за нестабильного напряжения, рекомендуется применять стабилизатор.
- Короткое замыкание. Способно привести к перегоранию многих узлов и деталей устройства, в том числе блока питания.
- Выход из строя сетевого предохранителя. О перегоревшем элементе в первую очередь сообщит индикатор дежурного режима – он не будет светиться.
- Повреждение конденсаторов. Часто возникающая проблема, особенно при длительной эксплуатации телевизора. На изношенность конденсатора оказывают влияние больше временные, чем внешние факторы. О выходе из строя этого элемента можно узнать при визуальной диагностике по его характерному вздутию (выпуклости).
Возникновению неисправностей блока питания также способствуют:
- несоблюдение рекомендаций по эксплуатации;
- нарушение климатического режима;
- разборка устройства без наличия опыта и знаний по устройству техники.
Телевизор не переносит резкого перепада температуры и влажности. Купив его зимой и занеся в отапливаемое помещение, не включайте устройство сразу, что избежать образования внутри конденсата и преждевременного повреждения важных компонентов.
Для самостоятельного ремонта дорогостоящей техники нужно обладать базовыми техническими навыками и специальным инструментарием. Если всего этого нет, лучше сразу обратиться в мастерскую.
Ремонт и проверка платы блока питания светодиодного телевизора без подключения к телевизору
В электронной книге, написанной Кентом Лью — Советы по ремонту Smart-OLED / LED / LCD телевизоров — V6, глава: «Еще один новый инструмент для простого проведения самотестирования блока питания с функцией мониторинга», направляет читателя по как можно выполнить тестирование блока питания без подключения к телевизору. Этот тест может подтвердить состояние блока питания по тому, работает он или неисправен. Обладая знаниями, полученными от Джестин Йонг по ремонту блока питания, я взял на себя эту задачу, чтобы начать ремонт. Я решил отремонтировать неисправный блок питания (БП) под рукой, чтобы проверить метод, указанный в электронной книге.
Я просмотрел Интернет и нашел принципиальную схему блока питания, как показано на рисунке A.
Эту тестовую плату, показанную на рисунке B, можно купить на AliExpress.
Тестер блока питания имеет встроенные нагрузочные резисторы (3 X 5 Вт) для имитации подключения к ЖК / светодиодному телевизору, которые включат блок питания, если он подключен.
Визуальная проверка подтвердила отсутствие обгоревших деталей. Когда БП был подключен к тестеру, тестер не включился, что указывало на неисправность БП. Согласно этикетке на стороне выхода блока питания, напряжение в режиме ожидания составляет 5 В постоянного тока, обозначенное как 5 ВSB (напряжение ожидания). Это напряжение подается на материнскую плату телевизора. Без этого напряжения телевизор не включится.
При проверке первичного питания на контактах 1 и 3 T401-A (кружок в красном цвете) было замечено 330 В, и это доказывает, что это напряжение не повышалось. Это подтвердило, что первичная сторона блока питания работала нормально, за исключением того, что напряжение 330 В постоянного тока не было повышено. Это означает, что схема PFC не работала из-за отсутствия 12 В постоянного тока (12 VSB) от основного источника питания (см. Рисунок E). При проверке диодов с барьером Шоттки я обратил внимание на то, что нижний диод (D403 — ОРАНЖЕВЫЙ кружок) закорочен, как показано на рисунке C.
После замены неисправного диода неисправность осталась. Кольцевой тестер подтвердил, что трансформатор находится в рабочем состоянии (горит полный свет). Этот тест проводился на контактах 1 и 3 T401-A без подачи питания на блок питания, как показано на рисунке D.
Изучив схему PFC, я обнаружил, что контакт 8 (VCC) микросхемы PFC IC U201 не имеет источника питания, как показано на рисунке E.
Было отмечено, что после линии питания VCC_PFC питание VCC_PFC на U201, как показано на рисунке F, поступает из следующей цепи:
Вывод стока (D), принимающий 330 В постоянного тока, понижает напряжение за счет встроенной схемы регулирования (5.75 вольт), и это означает, что для этой ИС не нужен пусковой резистор. Это изображено на рисунке G.
.Подозревая неисправную микросхему U401 (без переключения) — рисунок H, я заменил неисправный LNK6767 на LNK6777V, поскольку это была прямая замена LNK6767, доступная для замены на рынке. Эта замена IC привела к возврату выхода 12 В постоянного тока (12 VSB).
Однако по-прежнему не было дежурного напряжения 5VSB. После отслеживания линий напряжения цепи преобразования постоянного тока в постоянный мне стало известно, что 5VSB производится IC U501 (MP1584EN), высокочастотным понижающим импульсным стабилизатором со встроенным внутренним источником высокого напряжения на стороне высокого напряжения. МОП-транзистор.Это можно увидеть на рисунке I, как показано ниже.
При проверке я понял, что на вывод 7 U501 поступает напряжение 12VSB, но на выводе 1 не было выходного напряжения. Я приступил к замене U501, что привело к возврату 5VSB.
Наконец, я проверил отремонтированную плату под нагрузкой с помощью тестера блока питания, как показано на рисунке I. Подключение отремонтированной платы к тестеру показало, что блок питания полностью работоспособен.
Под руководством Джестин Йонг я смогла завершить этот ремонт в течение недели, что является для меня рекордным сроком! Надеюсь, это было для вас информативное чтение.Спасибо, что дочитали до сих пор. Попробуйте этот подход, если вы столкнетесь с блоком питания без телевизора для тестирования.
Эта статья была подготовлена для вас Майклом Селвамом из Сингапура, 57-летним рьяным энтузиастом электронной музыки. Как страстный любитель ремонта электроники, он возится с домашними развлекательными системами и любым неисправным электронным оборудованием, которое попадает в его руки. Он получил свои знания по ремонту, читая книги, и взял электронные курсы, которые я вел.В настоящее время он работает менеджером кластера (управление недвижимостью) в CapitaLand и занимается ремонтом, когда позволяет время.
От Джестин: К вашему сведению, Майкл был моим учеником, и вы можете посмотреть его тренировочную фотографию ЗДЕСЬ .
Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о публикации приветствуется. Пожалуйста, оставьте это в комментариях.
P.S- Если вам понравилось это читать, щелкните здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам — спасибо!
Вы можете проверить его предыдущую статью о ремонте ниже :
https://jestineyong.com/repair-of-philips-led-smart-tv-55pft6100-98/
Нравится (81) Не нравится (0)диаграмма Аннотация: X460 samsung | Оригинал | ||
SAMSUNG 834 Аннотация: b527 EXF-0023-05 конфиденциальная информация samsung SHORT13 SAMSUNG 840 схема samsung 822 | Оригинал | ||
СхемаSamsung Аннотация: абстрактный текст недоступен | Оригинал | ||
СхемаSamsung Аннотация: абстрактный текст недоступен | Оригинал | ||
Схема платы питания жк-дисплея Аннотация: Схема жесткого диска samsung, СХЕМА ОСНОВНОЙ ПЛАТЫ ICh5-M hdd, схема, схема последовательности электропитания, схема samsung, схема зарядного устройства, схема ddr | Оригинал | 47ент схема платы питания lcd схема samsung hdd ГЛАВНАЯ ПЛАТА ИЧ5-М схема жесткого диска последовательность мощности схематический принципиальная схема samsung принципиальная схема зарядного устройства схема ddr | |
диаграмма Реферат: схема голосовой связи NTE Electronics | OCR сканирование | ||
Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | ||
Схема платы питания жк-дисплея Реферат: ICh5-M принципиальная схема lcd samsung samsung dmb samsung ddr принципиальная схема зарядного устройства samsung hdd схема схема датчика ac ddr схема | Оригинал | ||
NTE422 Резюме: NTE209 NTE410 NTE430 NTE426 NTE435K28 NTE436W22 TO3 СИЛИКОН MICA ЛИСТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ NTE421 NTE417 | Оригинал | NTE400 NTE401 NTE402 NTE403 NTE404 NTE405 NTE406 NTE406A NTE410 NTE411 NTE422 NTE209 NTE410 NTE430 NTE426 NTE435K28 NTE436W22 TO3 SILICONE MICA ЛИСТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ NTE421 NTE417 | |
ст з7м Аннотация: SO DIMM 72-контактный C5401 PI-33 | OCR сканирование | HYM5V64104AX / ATX HYM5V64124AX / ATX HYMSV64100AN / ATN HYMSV641OOAX / ATX 1WCHQ11 1CWU351, st z7m SO DIMM 72-контактный C5401 PI-33 | |
2000 — MC68376 Программирование bdm Аннотация: Принципиальная схема ОЗУ MC68336 Временная диаграмма MC68 для модуляции MC68376 Таймер 555 блок-схема QSPI | Оригинал | MC68336 / 376 MC68336 160-контактный MC68376 MC68336 / 376 MC68376 bdm программирование Принципиальная схема RAM MC68 временная диаграмма для модуляции Блок-схема таймера 555 QSPI | |
Нет в наличии Аннотация: абстрактный текст недоступен | OCR сканирование | ICA1M00E | |
материнская плата Аннотация: принципиальная схема платы инвертора принципиальная схема ноутбука принципиальная схема схемы инвертора | Оригинал | ||
Нет в наличии Аннотация: абстрактный текст недоступен | OCR сканирование | DQ0-DQ15 | |
MC68376 Программирование bdm Аннотация: MC68336 MC68376 | Оригинал | MC68336 / 376 MC68336 160-контактный MC68376 MC68336 / 376 MC68376 bdm программирование | |
Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | ||
Схема подключения реле 8-контактного реле Аннотация: Схема подключения 24-240 В для 11-контактного реле 70170-D SR6P-M08G SR6P-M11G 70169-D электрическая схема, 6-контактное многофункциональное реле указателя поворота, 8-контактная схема подключения | Оригинал | 4-240 В 50/60 Гц схема подключения реле 8 контактов 24-240 В схема подключения 11-контактного реле 70170-D SR6P-M08G SR6P-M11G 70169-D схема подключения, 6 контактов многофункциональный Схема подключения 8-контактного реле мигалки | |
2000-DSDI 17-14 б Аннотация: код ошибки e39 DSDX MPC566 BBC DSDI 35 DSDI 17-10 b ifr 2026 руководство по обслуживанию различные типы блок-схемы D-10 Case E31 | Оригинал | MPC565 MPC566 MPC565 / MPC566 DSDI 17-14 б код ошибки e39 DSDX BBC DSDI 35 DSDI 17-10 б ifr 2026 руководство по ремонту различные типы блок-схем D-10 Корпус E31 | |
Схема подключениядля 11-контактного реле Аннотация: Схема подключения 8-контактного реле 24-240В 8-контактное реле мигания Схема подключения, 6-контактный выключатель с выдержкой времени 70170-D SR6P-M08G SR6P-M11G | Оригинал | 4-240 В 50/60 Гц схема подключения 11-контактного реле схема подключения реле 8 контактов 24-240 В 8-контактное реле указателя поворота Схема подключения схема подключения, 6 контактов выключатель с выдержкой времени 70170-D SR6P-M08G SR6P-M11G | |
pa46-gf30 Аннотация: Перекидной переключатель PA46GF30 83205 | Оригинал | ||
2000 — MC68332 Абстракция: 831A01 DSA0039268 831A-01 | Оригинал | MC68332 132-контактный 144-контактный 831A01 DSA0039268 831A-01 | |
1998 — QADC64 Абстракция: MPC555 cnh 949 | Оригинал | MPC555 MPC555 QADC64 cnh 949 | |
digi20 Аннотация: LM-0355MVWB | OCR сканирование | ||
NTE 956 Абстракция: 54IH NTE312 NC3A | OCR сканирование | T0247 NTE 956 54IH NTE312 NC3A | |
2005 — Нет в наличии Аннотация: абстрактный текст недоступен | Оригинал | 133Vrms T2860 |
Советы по ремонту LED-телевизоров
Заявление об ограничении ответственности: Следующее содержимое является общедоступным на общедоступной Интернет-платформе.Пожалуйста, проверьте подлинность и достоверность содержания. Мы (Junhengtai Electronics) не несем ответственности за любые результаты, вызванные следующим содержанием. Если есть какие-либо нарушения, свяжитесь с нами.
Советы по ремонту светодиодных телевизоров
1. После включения питания ЖК-дисплея сначала включается вспомогательный источник питания, и напряжение +5 В выводится на ЦП на цифровой плате. В это время вся машина находится в режиме ожидания. Когда нажата клавиша «ожидания», ЦП выводит уровень загрузки, и сначала работает схема PFC.После преобразования пульсирующего постоянного напряжения + 300 В в нормальное постоянное напряжение (+ 380 В) начинает работать генератор ширины импульса основного импульсного источника питания, а затем вторичный выход + 12 В, + 24 В напряжения основного коммутирующего трансформатора. машина в нормальном рабочем состоянии.
2. Что такое схема PFC? Схема PFC должна увеличить напряжение + 300 В до + 375 В —- + 400 В после выпрямления мостовой сваи. Это первое отличие источника питания ЖК-телевизора от источника питания для телевизора с электронно-лучевой трубкой.Второе отличие состоит в том, что вторичное напряжение ниже, чем на ЭЛТ. В остальном такой же, как и у обычного импульсного блока питания. Напряжение на 330U / 450V большого конденсатора фильтра составляет + 375V —— + 400V. Это означает, что схема коррекции коэффициента мощности работает нормально. Если напряжение на конденсаторе + 300 В, схема PFC не работает. В основном проверьте интегральную схему колебаний PFC.
3. При ремонте блока питания ЖК-дисплея сначала проверьте состояние предохранителя, предохранитель исправен, а трубка переключателя в цепи коррекции PFC исправна.Затем измерьте, есть ли короткое замыкание между большим электролитическим конденсатором и землей, и есть ли несколько десятков кОм зарядных резисторов, что указывает на отсутствие пробоя в источнике питания. Если предохранитель поврежден, первое — это проверка переключателя схемы коррекции PFC, второе — проверка вторичной ИС питания.
4. Общий выход: + 5В, + 12В, + 24В ниже 40 дюймов; общий выход: + 5 В, + 12 В, + 18 В, + 24 В, четыре набора напряжения выше 40 дюймов.Среди них + 5V — это напряжение режима ожидания, + 12V — для цифровой платы, а +24V — для подсветки. При практическом обслуживании плату можно заменить, если все группы напряжений и мощности одинаковы.
5. Плата питания может быть снята с телевизора для независимого обслуживания, для обслуживания необходимо только закоротить транзисторы схемы управления переключателем C, E (или резистор 1,5 кОм, подключенный к выходу + 5 В вспомогательного источника питания. ). Вся машина находится во включенном состоянии, и все напряжения выводятся.В импульсном источнике питания некоторых ЖК-телевизоров только выход +12 В или + 24 В имеет определенную нагрузку, а основной импульсный источник питания находится в нормальном рабочем состоянии, поэтому к выходу + 24 В вы можете подключить лампу 36 В электрический велосипед в качестве фиктивной нагрузки (или подключите лампочку мотоцикла к выходу +12 В, чтобы получить фиктивную нагрузку).
6. Схема защиты в жидкокристаллическом телевизоре с импульсным источником питания, в дополнение к общей схеме защиты от пикового поглощения, она также настроена на напряжение +24 В, + 12 В и + 5 В для азиатских стран, схема защиты от перегрузки, В его схеме защиты используются четыре операционных усилителя LM324. Счетверенный компаратор напряжения LM339, двойной компаратор напряжения LM393 или сдвоенный операционный усилитель LM358 проходят через схему защиты от перегрузки по току.Его можно отключить во время обслуживания. Если напряжение возвращается в норму, это означает, что сработала схема защиты. В это время необходимо отключить и проверить, какая цепь исправна, а затем отремонтировать.
7. При загрузке сначала проверьте наличие взрыва компонентов или увеличения емкости. Если возникла такая ситуация, пожалуйста, замените соответствующие компоненты и снова измерьте все связанные компоненты, рекомендуется заменить все поврежденные компоненты 、 удалить оригинальный предохранитель и подключить лампу 220 В / 100 Вт во время проверки, что может эффективно предотвратить повторный взрыв компонентов .
8. Напряжение главного выключателя +24 В или +12 В выходной ток большой, диод выпрямителя должен быть высоким. Обычно используются мощные диоды Шоттки с низким падением напряжения, которые невозможно заменить обычным выпрямительным диодом. После подключения нагрузки напряжение меняется на противоположное. Повышается, в основном из-за плохой фильтрации источника питания.
9. Сначала мы должны проверить, в норме ли напряжение PFC (380 В), если блок питания с плохой нагрузочной способностью.это нормально, проблема в толстой пленке блока питания. Обычно толстопленочные блоки питания имеют низкую нагрузочную способность. Пожалуйста, обратите на это внимание.
10. На плате питания теплоотвод с треугольной меткой и цепь под радиатором — все горячие. Строгое прямой контакт руками, обратите внимание на любое испытательное оборудование, нельзя напрямую подключать горячее и холодное
ЦЕНТР РЕМОНТА ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ: ЦЕПЬ ПИТАНИЯ LED LCD TV PLDC-P015A — ИСПОЛЬЗОВАНИЕ ICS — FA5591
PHILIPS PLDC-P015A
ИСПОЛЬЗОВАНИЕ ICS — FA5591- L6599 –LNK362
ЦЕПЬ БЛОКА ПИТАНИЯ LED LCD TV
ШАССИИМПС
Д. C. к преобразователю постоянного тока
и преобразователь постоянного тока в переменный относятся к категории импульсных источников питания.
(SMPS). Различные типы
стабилизаторы напряжения, применяемые в линейных источниках питания (ЛПС), попадают в категорию
диссипативный регулятор, так как они обычно имеют элемент управления напряжением
транзистор или стабилитрон, рассеивающий мощность, равную напряжению
разница между нерегулируемым входным напряжением и фиксированным напряжением питания
умножается на ток, протекающий через него. Переключение
регулятор действует как бесступенчатый преобразователь мощности и, следовательно, его
КПД незначительно зависит от разницы напряжений.следовательно
импульсный регулятор также известен как «недиссипативный регулятор» в SMPS. Входной источник постоянного тока прерывается с более высокой частотой около
От 15 до 50 кГц с использованием активного устройства, такого как полевой МОП-транзистор BJT или SCR, и
преобразователь трансформатор
ПРИВОД РАБОЧИХ СВЕТОДИОДОВ
Сзади расположены большие массивы светодиодов. ЖК-панель в типичном ЖК-телевизоре со светодиодной подсветкой. В этом массиве большое количество
параллельные каналы светодиодов подключаются последовательно в зависимости от размера телевизора
и тип подсветки, например, боковая подсветка (меньше светодиодов, но больше
последовательно) или прямая подсветка (несколько светодиодов параллельно).Напряжение светодиода
(VLED) обеспечивается платой драйвера подсветки белых светодиодов для каждого канала светодиодов.
и регулируется до уровня, необходимого для максимального напряжения, необходимого для максимизации
светоотдача каждой светодиодной цепочки. В зависимости от источника питания
требования, определяемые количеством светодиодов в цепочке или группировке
параллельные светодиодные цепочки, восходящий источник питания для драйвера светодиодной подсветки
Плата может быть повышающим преобразователем DC / DC, понижающим преобразователем DC / DC или
чаще всего это преобразователь переменного тока в постоянный.В случае, если напряжение питания ниже


Когда напряжение CSFB ниже, чем
выпадение напряжения, которое необходимо для правильной работы светодиодов, повышается
конвертер повысит уровень VLED. Однако, когда напряжение CSFB выше
чем падение напряжения, повышающий преобразователь перестанет увеличивать VLED.
В это время ток светодиода обеспечивается повышающим выходным конденсатором.
(С5). Это усиление настроено как принудительная система ШИМ, поэтому переключатель прохода (T1) будет
включить с минимальным временем включения (если не достигнут предел тока или OVP), чтобы
также подавать выходной ток на светодиоды.В какой-то момент, когда требуется
Ток светодиода выше, чем ток повышающего конденсатора и
минимальное время включения T1, VLED начнет падать, а CSFB опустится ниже
падение напряжения. В это время повышающий преобразователь начнет повышать
Уровень напряжения НЭД.
В некоторых системах желательно поддерживать
рабочее напряжение светодиода при выключенном токе светодиода. Когда светодиоды
ВЫКЛЮЧЕНЫ, напряжение на светодиодной цепочке уменьшается. Когда светодиодная строка
выключается, текущее напряжение стока возрастает.Без образца и держи
техника, напряжение светодиода будет регулироваться вниз, чтобы управлять током
понижает напряжение до точки регулирования, даже если светодиодная цепочка не горит. С
когда светодиодная цепочка выключена, мощность не потребляется, регулируя ток
потребление напряжения во время выключения светодиодной цепочки не требуется. А
потенциально нежелательный эффект регулирования напряжения светодиода во время выключения
необходимо дополнительное время для установления правильного напряжения светодиода, когда
Потребитель тока снова включается, когда напряжение светодиода нарастает до требуемого
уровень напряжения.В это время ток в светодиодной цепочке не будет регулироваться и будет, как правило, меньше.
чем окончательный желаемый уровень тока светодиода. Для AAT2404, когда внешний
текущие стоки включены, CSFB настроен на внутреннее задание (выпадение)
Напряжение . Когда внешние поглотители тока выключены или напряжение CSFB больше
чем внутреннее установленное напряжение (2,5 В), напряжение светодиода определяется
уровень напряжения, оставленный на компенсационном конденсаторе (C3 на рисунке 5), который
был отключен от контура обратной связи.В течение этого времени выключения, поскольку
ток индуктора пропорционален напряжению компенсационного конденсатора, VLED
не будет уменьшаться и будет либо удерживаться, либо немного увеличиваться, пока не потребуется
включить светодиоды.
ЦЕПЬ ПИТАНИЯ
НАЖМИТЕ ИЗОБРАЖЕНИЕ ДЛЯ УВЕЛИЧЕНИЯ
Схема SMPS телевизора Philipsс ЖК-экраном
5000 СЕРИИ 32 «, 4100 СЕРИИ 24», 5000 СЕРИИ 40 «и 5000 СЕРИИ 48» — Philips Электрические схемы SMPS ЖК-телевизоров.
Все блоки питания представляют собой черный ящик для обслуживания. При неисправности необходимо заказать новую плату и вернуть неисправную, если только сломан главный предохранитель платы; всегда заменяйте неисправный предохранитель на один с правильные спецификации.
A 715G6550 БП
A 715G6863 БП
А 715G6934 — БП
Блок питания (БП)Внимание: обязательно при повторной сборке снова установите все винты в исходное положение.Несоблюдение этого правила может привести к повреждению блока питания.
1. Осторожно отсоедините все разъемы от блока питания.
2. Выверните все крепежные винты из блока питания.
3. Теперь блок питания можно вынуть из комплекта. Важные дельты с платформой TPM15.6L LA classis:
> Новая архитектура питания для светодиодной подсветки
> Сигнал «Boost» теперь представляет собой сигнал PWM + непрерывную переменную.
Управляющие сигналы:
> Ожидание (PS_ON) (только для 48 дюймов — 715G6338)
> Лампа «вкл. / Выкл.» Регулировка подсветки (DIM) (не для PSDL) Выходные напряжения на шасси:
> 12 В на выходе (в режиме ожидания и в рабочем состоянии для 32 и 40 дюймов)
> 8.

> Выход 12 В (режим работы для 48 дюймов)
> +12 В_audio (мощность аудио AMP) (режим работы)
> Вывод на дисплей; в случае
— IPB: Высокое напряжение на ЖК-панели
— PSL и PSLS (выходы светодиодных драйверов)
— PSDL (высокая частота) переменного тока. Разнообразие блоков питания в основном определяется разнесением в дисплеях. Можно выделить следующие дисплеи
> Подсветка CCFL / EEFL: панель питания обычная IPB
> Светодиодная подсветка:
— светодиод сбоку без сканирования: панель питания PSL
— светодиод сбоку со сканированием: панель питания PSLS
— светодиоды прямого обзора без 2D-затемнения: силовая панель PSL
— светодиоды прямого обзора с 2D-затемнением: силовая панель PSDL. [PSL означает источник питания с интегрированные LED-драйверы. PSLS стенды для блока питания со встроенными LED-драйверами с добавленной функцией сканирования (добавлен микроконтроллер).

Сделайте блок питания для ЖК-телевизора!
ЖК-дисплеи, безусловно, являются наиболее широко производимым и продаваемым типом телевизионных дисплеев. Энергоэффективный ЖК-экран доступен с более широким диапазоном размеров экранов, чем ЭЛТ и плазменные дисплеи.Каждый функциональный блок в ЖК-телевизоре, такой как аудио, подсветка, видео- и аудиосигналы, требует определенного решения по питанию. Это требует создания нескольких шин для их питания.
Если вы хотите подробно разобраться в конструкции источников питания для ЖК-телевизоров, вот несколько эталонных проектов с полной схемой, компоновкой, спецификацией и примечаниями по применению: —
ТОНКИЙ ЖК-телевизор мощностью 300 Вт Решение питания: В этом эталонном дизайне описывается решение по питанию ЖК-телевизора, которое обеспечивает оптимальную производительность при упрощении общей спецификации. Конструкция позволяет создавать усовершенствованные ЖК-телевизоры Slim и малой глубины за счет ограничения высоты до 8 мм. В конструкции используется печатная плата размером 290 мм x 310 мм, предназначенная для размещения в шасси плоского телевизора. Это достигается за счет использования интегрированного переключателя режима ожидания с низким энергопотреблением, высокоэффективной коррекции частоты с чередованием частот и топологии контроллера обратного хода, который обеспечивает питание для всей обработки телевизионного сигнала и усилителей звука. Конвертер поддерживает дистанционное управление, функцию ИК, периферийное управление для запуска телевизора и потребление тока в режиме ожидания ниже 8 мА, чтобы общее потребление телевизора не превышало 90 мВт.Подробнее об эталонном дизайне
В этом эталонном дизайне объясняется источник питания для ЖК-телевизоров или других приложений с плоским экраном. Источник питания принимает универсальное линейное входное напряжение переменного тока (от 85 до 265 VRMS) и выдает выходное напряжение 24 В постоянного тока для нагрузок до 12 А (288 Вт). Для разработки высокоэффективного и тонкого блока питания (чтобы поместиться за экраном внутри корпуса телевизора) используется двухступенчатая топология преобразователя мощности.три преобразователя, составляющие полную энергосистему. Три блока, составляющие полный блок питания, включают в себя предварительный регулятор повышающей коррекции коэффициента мощности, последовательно-резонансный преобразователь постоянного тока в постоянный LLC и источник смещения мощностью 5 Вт. Эти каскады управляются тремя контроллерами мощности на интегральных схемах (IC). Ступень предварительного регулятора PFC управляется контроллером PFC UCC28061, резонансный преобразователь LLC использует недорогой контроллер UCC25600, а третья ступень управляется UCC2813D-4. Подробнее об эталонном дизайне
Этот эталонный дизайн описывает импульсный источник питания (SMPS) мощностью 60 Вт для ЖК-телевизоров или мониторов. Конструкция принимает входное напряжение во всем диапазоне (от 90 до 265 В среднеквадратического значения) и обеспечивает 5 В для скейлера и микропроцессора, а также 12 В для подсветки и звука. Конструкция обеспечивает очень хорошие характеристики в режиме ожидания с потребляемой мощностью 0,8 Вт при 230 В переменного тока. Топология преобразователя этого ИИП — стандартная обратная связь, работающая в режимах прерывистого и непрерывного тока. Конструкция отличается высокой эффективностью и обеспечивает защиту от таких неисправностей, как короткое замыкание на выходе или перенапряжение. Подробнее об эталонном дизайне
КАК СКАЗАТЬ, ЕСЛИ ПИТАНИЕ ТВ ПЛОХО
Выявление источника даже простой проблемы с электропитанием может оказаться сложной задачей.Однако сначала вам нужно будет начать с наиболее распространенных решений, поскольку вы знаете, что, скорее всего, они решат вашу проблему. Попробуйте устранить неполадки в ремонте вашего телевизора рядом со мной, выполнив некоторые действия, связанные с функцией розетки, нагрузкой на цепь и помехами, и будьте готовы проконсультироваться с профессиональным электриком, если этап устранения неполадок не может быть найден без коварной работы с телевизором или при любом признаке питания поток.

Электропитание вашего ЖК-телевизора происходит от большой монтажной платы, которая находится в середине его корпуса.Вы узнаете печатную плату, поскольку на ней установлено множество трансформаторов, две микросхемы и конденсаторы. Как бы вы ни хотели, чтобы ваш телевизор прослужил вечно, вы можете столкнуться с проблемой или двумя, когда дело доходит до его источника питания. Вы можете точно определить, в чем проблема и нуждается ли ваш блок питания в ремонте, проверив блок питания ЖК-телевизора. Если вы не можете указать на проблему, обратитесь к мастеру по ремонту телевизоров с помощью Googling «Ремонтник телевизоров рядом со мной».
ЗДЕСЬ КАК ПРОВЕРИТЬ, НЕДОСТАТОЧНО У ВАШЕГО БЛОКА ПИТАНИЯ
ПРОВЕРЬТЕ ШНУР ПИТАНИЯ
Убедитесь, что шнур питания плотно подключен к задней части телевизора и надежно вставлен в розетку.Если у вас есть кабельная приставка или DVD, мультимедийное устройство, Firestick или проигрыватель Blu-Ray, используйте удлинитель или удлинители и убедитесь, что все соединения плотно подключены. Проверьте используемую розетку с другим электрическим устройством, чтобы убедиться, что ток течет правильно.
Убедитесь, что электрическая розетка, к которой подключен телевизор, не перевернута случайно. Осмотрите шнур питания на предмет царапин или порезов. Если все вышеперечисленное в порядке, возможно, проблема с платой блока питания вашего телевизора.В этом случае вам понадобится мастер по ремонту телевизоров, чтобы устранить проблему. Вы можете легко найти мастера по ремонту телевизоров, выполнив поиск в Google «Ремонт телевизоров рядом со мной».
ПОДКЛЮЧИТЕ ТВ К НЕЗАВИСИМОМУ ИСТОЧНИКУ ПИТАНИЯ
Лучший способ определить, связана ли проблема с источником питания, — это подключить телевизор к независимому источнику питания, например к источнику бесперебойного питания, вынув шнур ИБП из розетки. Если телевизор работает, значит, проблема не в телевизоре, а в розетке.
ЗАКЛЮЧЕНИЕ
Если источник питания создает непостоянное мерцание на телевизоре, но не вызвано перегрузкой источника питания, как описано выше, попробуйте подключить лампу к розетке и посмотрите, показывает ли лампа признаки прерывистого потока мощности.
