Как работает цветомузыка на транзисторах. Какие детали нужны для сборки четырехканальной установки. Пошаговая инструкция по сборке цветомузыки своими руками. Советы по настройке и эксплуатации устройства.
Принцип работы цветомузыкальной установки на транзисторах
Цветомузыкальная установка на транзисторах работает по принципу разделения звукового сигнала на частотные диапазоны и управления яркостью световых элементов в зависимости от амплитуды сигнала в каждом диапазоне. Основные элементы схемы:
- Входной усилитель для усиления слабого звукового сигнала
- Частотные фильтры для выделения разных диапазонов частот
- Выходные каскады на транзисторах для управления яркостью ламп или светодиодов
- Источник питания для всей схемы
В четырехканальной установке обычно используются следующие частотные диапазоны:
- Низкие частоты (бас) — до 400 Гц
- Низкие средние частоты — 400-3000 Гц
- Высокие средние частоты — 3000-6000 Гц
- Высокие частоты — выше 6000 Гц
Каждому диапазону соответствует свой цвет подсветки. Чем выше амплитуда сигнала в диапазоне, тем ярче горит соответствующая лампа или светодиод.
Необходимые компоненты для сборки цветомузыки
Для сборки четырехканальной цветомузыкальной установки на транзисторах потребуются следующие компоненты:
- Транзисторы — 13 шт. (КТ315, КТ3102 или аналоги)
- Резисторы — около 30 шт. разного номинала
- Конденсаторы — около 15 шт. разной емкости
- Диоды — 5 шт.
- Лампы накаливания или светодиоды — 4 шт. разных цветов
- Трансформатор питания
- Печатная плата или макетная доска
- Провода, разъемы, корпус
Точные номиналы компонентов зависят от конкретной схемы. Важно использовать качественные детали от проверенных производителей для надежной работы устройства.
Пошаговая инструкция по сборке цветомузыки
Процесс сборки четырехканальной цветомузыкальной установки на транзисторах включает следующие основные этапы:
- Подготовка печатной платы или макетной доски
- Монтаж компонентов входного усилителя
- Сборка частотных фильтров для каждого канала
- Монтаж выходных каскадов на транзисторах
- Подключение световых элементов (ламп или светодиодов)
- Сборка и подключение блока питания
- Проверка и настройка работы всех каналов
- Монтаж схемы в корпус
При сборке важно строго следовать схеме, правильно располагать и ориентировать компоненты. Особое внимание нужно уделить полярности конденсаторов и правильному подключению транзисторов.
Настройка и регулировка цветомузыкальной установки
После сборки цветомузыкальную установку необходимо настроить для корректной работы:
- Отрегулировать чувствительность входного усилителя
- Настроить частотные фильтры каждого канала
- Отрегулировать яркость свечения ламп или светодиодов
- Проверить работу всех каналов на разных частотах
Для настройки потребуется источник звука и измерительные приборы — осциллограф или мультиметр. Настройку лучше проводить последовательно, начиная с входного усилителя и заканчивая выходными каскадами.
Возможные проблемы при сборке и их решение
При сборке цветомузыкальной установки своими руками могут возникнуть следующие типичные проблемы:
- Отсутствие реакции на звуковой сигнал — проверить входной усилитель и питание схемы
- Неправильная работа отдельных каналов — проверить частотные фильтры
- Слабое свечение ламп/светодиодов — увеличить коэффициент усиления выходных каскадов
- Нечеткое разделение частот — подстроить частотные фильтры
Большинство проблем решается проверкой монтажа, заменой неисправных компонентов и точной настройкой. При затруднениях стоит обратиться к более опытным радиолюбителям за консультацией.
Рекомендации по эксплуатации самодельной цветомузыки
Для надежной и долговременной работы самодельной цветомузыкальной установки следует соблюдать несколько правил эксплуатации:
- Не превышать максимальную мощность входного сигнала
- Обеспечить хорошее охлаждение силовых элементов схемы
- Периодически проверять и подтягивать контакты
- Защитить схему от пыли и влаги
- Не допускать механических повреждений
При бережном обращении самодельная цветомузыка на транзисторах может служить долгие годы, радуя эффектным световым сопровождением музыки.
Преимущества и недостатки самодельной цветомузыки
Сборка цветомузыкальной установки своими руками имеет ряд преимуществ и недостатков по сравнению с готовыми устройствами:
Преимущества:
- Низкая стоимость
- Возможность настройки под свои потребности
- Понимание принципов работы устройства
- Развитие навыков в электронике
Недостатки:
- Требуются знания и навыки в электронике
- Затраты времени на сборку и настройку
- Возможны ошибки при сборке
- Отсутствие гарантии на устройство
Для радиолюбителей самостоятельная сборка цветомузыки — увлекательный процесс, позволяющий получить уникальное устройство и ценный опыт.
Четырехканальная цветомузыкальная установка на транзисторах
Схема цветомузыки, принцип работы установки основан на разделении спектра звукового сигнала по частоте. Для достижения большего разнообразия и богатства цветового рисунка вместо широко распространенной трехцветной системы в ней применена четырехцветная (красный, желтый, синий и фиолетовый).
Схема цветомузыки
Спектр входного сигнала распределяется между каналами примерно следующим образом: красный — до 400 Гц, желтый — 400…3000 Гц, синий — 3000…6000 Гц, фиолетовый — выше 6000 Гц. Подключают установку непосредственно к выходу усилителя ЗЧ. параллельно громкоговорителю.
Сигнал звуковой частоты поступает в каналы установки через эмиттерный повторитель на транзисторе VI. Уровень сигнала регулируют переменным резистором R2.
Все четыре канала одинаковы по схеме и отличаются только номиналами конденсаторов частотоизбирательных цепей (конденсаторы малой емкости ЗС4 и 4С4 могут и не потребоваться, так как примерно такова же паразитная емкость монтажа).
Переменные резисторы 1R4 — 4R4 предназначены для плавного регулирования уровня сигнала раздельно в каждом канале. Это позволяет подобрать оптимальную насыщенность цвета в каналах, а также, если необходимо, создать постоянную засветку (фон) желаемого цвета при малых сигналах и в паузах.

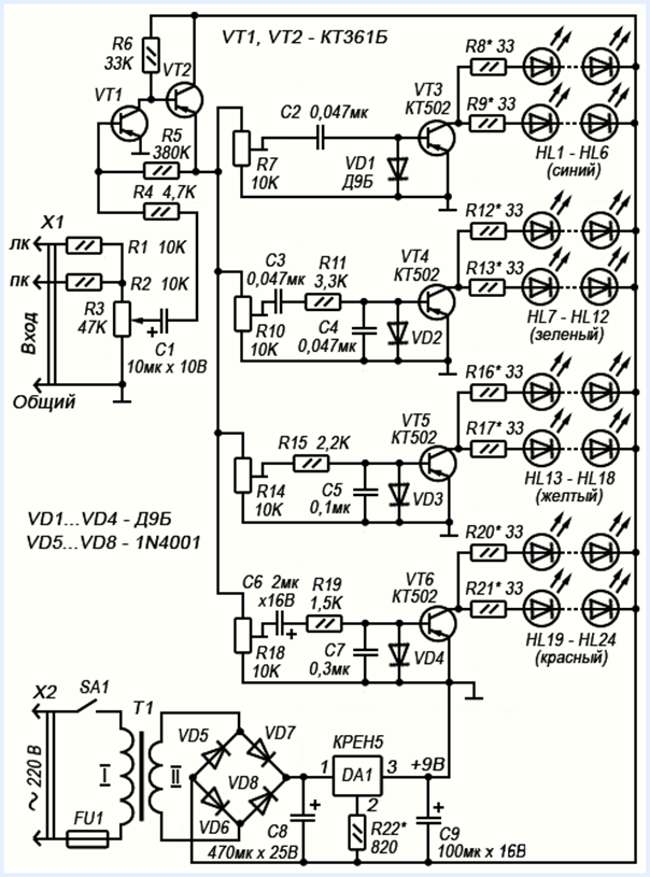

Рис. 1. Схема четырехканальной цветомузыкальной установки на транзисторах.
Усилители полосных сигналов собраны на трех транзисторах. Два из них (в красном канале 1V1, 1V2) работают в каскадах предварительного усиления, третий (1V3) — в выходном каскаде.
Нагрузками усилителей являются лампы накаливания h2—Н24. Использование в каждом канале ламп на разные напряжения позволило получить плавное изменение яркости свечения при резких изменениях сигнала.
Сочетание ламп указанное на схеме, обеспечивает при малых уровнях входного сигнала воспроизведение цветового фона, получаемого благодаря слабому свечению ламп с большой инертностью (Н4 — Н6, Н10 — Н12 и т. д.) и вместе с тем резкое увеличение яркости при сильных вспышках входного сигнала за счет ламп h2 — Н3, Н7 — Н9 и других, которые вспыхивают в этом случае с перекалом (из-за малой длительности вспышек это не опасно).
Детали
Питается установка от сети переменного тока через стабилизированный выпрямитель, обеспечивающий на выходе напряжение 26…30 В при токе нагрузки 4…5 А.
При монтаже транзисторы предоконечных и выходных каскадов (1V2, 1V3, 2V2, 2V3 и т. д.) необходимо установить на теплоотводы с эффективной площадью охлаждающей поверхности не менее 300 см2.
Налаживание
Налаживание установки сводится к подбору резисторов цепей смещения первых каскадов предварительных усилителей (1R3, 2R3 и т. д.) по началу зажигания ламп при минимальном сигнале на входе и к подбору конденсаторов частотозадающих цепей так, чтобы полосы соседних каналов несколько перекрывались.
Источник: Борноволоков Э. П., Фролов В. В. — Радиолюбительские схемы.
Обмен опытом: Необходимо заэкранировать трансформатор Т1 на входе audio. На плате есть обозначения, увеличте рисунок. Имеется ошибка в номиналах кондинсаторов С1-С4 вместо номиналов 1 мкф, необходимо поставить 0,1 мкф Мощность ламп цветомузыкальной приставки, ограничивается мощностью выходных каскадов усилительного устройства. Получить сравнительно большую мощность усилителя на транзисторах, довольно сложно. Вот почему на выходе усилительных каскадов цветомузыки на фонарях установлены тиристоры, способные управлять нагрузкой мощностью в несколько сотен ватт и более. Именно такой принцип реализован в данной цветомузыке. В цветомузыкальной приставке 3 канала цвета. Первый канал собран на транзисторах VT1 и VT2.Сигнал на вход канала поступает с движка переменного резистора R1 включенного во вторичную обмотку развязывающего трансформатора T1. Поскольку этот канал должен выделять низшие частоты, на входе его стоит фильтр R5,C1, ослабляющий средние и высшие частоты. Сигнал на второй канал, собранный на транзисторах VT3, VT4,поступает с движка переменного резистора R2. На входе канала стоит разделительный конденсатор С5, пропускающий сигналы средних и высших частот. Далее следует активный фильтр на транзисторе VT3,настроенный только на средние частоты (от 500 до 2000 Гц), управляющий каскад на транзисторе VT4 и тринистор VS2, включающий лампу EL2 зеленого цвета. С движка переменного резистора R3 сигнал подается на третий канал, собранный на транзисторах VT5, VT6. Этот канал реагирует только на сигналы высших частот (от1500 до 5000 Гц) и с помощью тринистора VS3 управляет лампой EL3синего цвета. О деталях цветомузыкальной приставки. Схема цветомузыки (светомузыки) на тиристорах
Трансформатор Т1 – с коэффициентом трансформации 1, поэтому можно использовать любой подходящий трансформатор с одинаковым или близким числом витков первичной и вторичной обмоток с сопротивлением постоянному току не менее 200 ом.  Диоды VD4-VD7 могут быть любые из серий Д226, Д7, а VD10-VD13 – любые другие, рассчитанные на выпрямленный ток не менее 2 А и обратное напряжение не ниже 400 В. Входной разъём XS1 – любой малогабаритный, например используемый в магнитофонах, разъём XP1 – сетевая вилка, выключатель Q1 – любой конструкции,при напряжении между контактами 220 B и токе через них до 1 А. Лампы накаливания на напряжение 220 B и мощностью по 100,150 Вт. Конструкция корпуса и фонарей цветомузыкальной приставки — на ваше усмотрение.
|
ru
Вместо КТ315Г можно применить другие кремниевые транзисторы структуры n-p-n статистическим коэффициентом передачи тока не менее 50. постоянные резисторы – МЛТ-0,5 или МЛТ-0,25,переменные и подстроечные – СП-I,СПО-0,5 или подобные. Конденсаторы – любого типа, оксидные – на номинальное напряжение не ниже указанного на схеме.
радиолюбительских схем цветомузыки. Цветомузыка на мощных светодиодах. Цветная музыка со светодиодной лентой RGB
Всем нам время от времени хочется праздника. Иногда хочется пооплакать или испытать другие эмоции. Самый простой и действенный метод добиться желаемого результата — слушать музыку. Но одной музыки часто недостаточно — нужна визуализация звукового потока, спецэффекты. Другими словами, нам нужна цветная музыка (или легкая музыка, как ее иногда называют). Но где его взять, если такое оборудование в специализированных магазинах стоит недешево? Сделай сам, конечно. Все, что для этого нужно, это наличие компьютера (или отдельного блока питания), несколько метров светодиодных RGB-лент с потребляемой мощностью в 12в, макетка USB (AVR-USB-MEGA16, пожалуй, самый дешевый и простой вариант) , а также схему что и куда подключать.
Немного о ленте
СветодиодыПеред тем, как перейти к самой работе, необходимо определить, что же представляет собой эта 12v RGB светодиодная лента. И это простое, но в то же время очень гениальное изобретение.
известны уже не одно десятилетие, но благодаря инновационным разработкам они стали поистине универсальным решением многих задач в области электроники. Их сейчас используют повсеместно — как индикаторы в бытовой технике, самостоятельно в виде энергосберегающих ламп, в космической отрасли, а также в области спецэффектов. Последний включает цветную музыку. Когда три типа светодиодов — Red (Красный), Green (Зеленый) и Blue (Синий) объединяются на одной полосе, то получается светодиодная лента RGB. Современные RGB-диоды имеют миниатюрный контроллер. Это позволяет им излучать все три цвета.
Особенностью этой ленты является то, что все диоды сгруппированы и соединены в общую цепочку , управляемую общим контроллером (это может быть и компьютер, если подключен через USB, или специальный блок питания с пультом управления для автономной модификации).
Все это позволяет создать практически бесконечную ленту с минимумом проводов. Его толщина может достигать буквально нескольких миллиметров (если не брать в расчет варианты с резиновой или силиконовой защитой от физических повреждений, влаги и температуры). До изобретения этого типа микроконтроллера самая простая модель имела как минимум три провода. И чем выше был функционал таких гирлянд, тем больше было проводов. В западной культуре фраза «распутать гирлянду» давно стала нарицательной для всех долгих, нудных и чрезвычайно сложных дел. А сейчас это перестало быть проблемой (еще и потому, что светодиодная лента предусмотрительно намотана на специальный небольшой барабан).
Что нам нужно?
Цветомузыка своими руками из ленты GE60RGB2811C
В идеале для организации цветомузыки своими руками готовая светодиодная лента с питанием от USB порта компьютера. Все, что нам нужно, это скачать необходимое приложение для того же компьютера, настроить ассоциации файлов с нужным аудиоплеером и наслаждаться результатом.
Но это если нам очень повезет, и если у нас будут деньги на покупку всего этого. В противном случае все выглядит немного сложнее.
В продаже магазинов электронных компонентов есть светодиодные ленты разной длины и мощности, но нам нужны только 12v. Это лучший вариант для подключения к компьютеру через USB. Так, например, можно найти модель GE60RGB2811C, представляющую собой последовательно соединенные 300 RGB-светодиодов. Одним из преимуществ любой такой ленты является то, что ее можно нарезать так, как вам удобно — любой длины. Все, что нужно после этого, это соединить контакты для того, чтобы электрическая цепь не была разомкнута, а цепь была полной (это необходимо сделать).
Схема настроек цветной музыки
Нам также может понадобиться макетная плата для USB-подключений. Самый популярный, дешевый, но в то же время функциональный вариант подключения — модель AVR-USB-MEGA16 для USB 1.1. Эта версия USB уже считается несколько устаревшей. передает сигнал на светодиоды со скоростью 8 миллисекунд, что для современной техники слишком медленно, но поскольку человеческий глаз воспринимает эту скорость как «моргание глаза», то она вполне нам подходит.
Если опустить большинство сложнейших технических тонкостей и нюансов, то все, что требует от нас схема такого подключения, это взять ленту необходимой длины, освободить и зачистить контакты с одной стороны, соединить и припаять к вывод на макетную плату (символы указаны на самой плате, какой разъем и какой нужен) и, собственно, все. Мощности на всю длину ленты 12v может не хватить, поэтому можно запитать их от старого компьютерного блока питания (для этого потребуется параллельное подключение), либо просто обрезать ленту. Звук только с этой опцией будет исходить из динамиков компьютера. Тем, кто особо разбирается в электронике, можем порекомендовать подключить микрофонный усилитель и небольшой «пищалку» напрямую к AVR-USB-MEGA16.
Схема крепления ленточных контактов к кабелю USB от смартфона
Если эту плату достать не удалось, то в самом крайнем случае подключение можно осуществить через светодиодную RGB ленту 12в к USB кабелю от смартфона или планшетного компьютера (схема настройки цветомузыки своими руками это позволяет ).
Важно лишь убедиться, что шнур будет обеспечивать требуемые 5 Вт мощности. По окончании всех этих манипуляций установить программу SLP (или записать все шаги в txt файл, если позволяют знания в программировании и понятна схема и алгоритм всех действий), выбрать нужный режим (по количеству диодов ), и наслаждайтесь проделанной своими руками работой.
Заключение
Цветная музыка не является необходимостью, но делает нашу жизнь намного интереснее, и не только потому, что мы теперь можем смотреть на мигающие разноцветные огоньки, которые загораются и гаснут в такт нашей любимой мелодии. Нет, мы говорим о другом. Сделав нечто подобное своими руками, а не купив в магазине, каждый почувствует прилив сил от удовлетворения, присущего каждому мастеру и творцу, и осознания того, что он тоже чего-то стоит. А по сути — цветомузыка установлена, мигает и радует глаз минимальными затратами и максимальным удовольствием — что еще нужно? ..
Освещение на кухне малогабаритной квартиры
Подбираем лампы для зеркал, возможные варианты
Люстра для детской комнаты в виде самолета
В этой статье мы поговорим о цветомузыке.
Наверное, у каждого начинающего радиолюбителя, да и не только, в свое время возникало желание собирать цветную музыку. Что это такое, думаю, всем известно — проще говоря, это создание визуальных эффектов, которые меняются в такт музыке.
Та часть цветомузыки, излучающая свет, может быть исполнена на мощных лампах, например, в концертной установке, если цветомузыка нужна для домашних дискотек, то на обычных лампах накаливания 220 вольт, а если цветомузыка планируется, например, как компьютерный моддинг, для повседневного использования, можно и на светодиодах.
В последнее время, с появлением светодиодных лент, они все чаще используются. цветные музыкальные приставки с помощью этих светодиодных лент. В любом случае, для сборки Цветных Музыкальных Установок (сокращенно КМУ) необходим источник сигнала, это может быть микрофон с несколькими собранными каскадами усилителя.
Также сигнал можно брать с линейного выхода устройства, звуковой карты компьютера, с выхода mp3 плеера и т.
д., в этом случае вам также понадобится усилитель, например, два каскада на транзисторах, для Для этого я использовал транзисторы КТ3102. Схема предварительного усилителя показана на следующем рисунке:
Предусилитель — схема
Ниже приведена схема одноканального цветного музыкального фильтра с фильтром, работающего совместно с предварительным усилителем (см. выше). В этой схеме светодиод моргает под бас (низкие частоты). Для согласования уровня сигнала в схеме цветомузыки предусмотрен переменный резистор R6.
Есть более простые схемы колормузыка, которые сможет собрать любой новичок, на 1 транзисторе, к тому же для них не нужен предварительный усилитель, одна из таких схем показана на картинке ниже:
Цветомузыка на транзисторе
Схема распиновки вилки Jack 3.5 представлена на следующем рисунке:
Если по каким-то причинам нет возможности собрать предварительный усилитель на транзисторах, можно заменить его трансформатором, подключенным как повышающий.
Такой трансформатор должен выдавать напряжения на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим числом витков подключается в источнике звука, например, магнитоле, параллельно динамику, при этом усилитель должен выдавать мощность не менее 3-5 Вт. Обмотка с большим количеством витков подключена ко входу цветомузыки.
Конечно, цветомузыка бывает не только одноканальной, она может быть 3-х, 5-ти и более многоканальной, когда каждый светодиод или лампа накаливания мигает при воспроизведении частот своего диапазона. В этом случае диапазон частот задается с помощью фильтров. В следующей схеме в качестве фильтров используются трехканальные цветомузыки (которые я сам недавно собирал) конденсаторы:
Если мы хотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то из схемы следует убрать токоограничивающие резисторы R1, R2, R3. Если используется лента RGB или светодиод, он должен быть выполнен с общим анодом. Если планируется подключение длинных светодиодных лент, то стоит использовать силовые транзисторы, установленные на радиаторы.
Так как светодиодные ленты рассчитаны на 12 вольт, соответственно нам следует поднять питание в цепи до 12 вольт, и питание должно быть стабилизировано.
Тиристоры цветной музыки
До сих пор в статье говорилось только о цветомузыкальных устройствах на основе светодиодов. Если есть необходимость собрать КМУ на лампах накаливания, то для управления яркостью ламп нужно будет использовать тиристоры. Что вообще такое тиристор? Это трехэлектродный полупроводниковый прибор, который соответственно имеет Анод , Катод и Контрольный электрод .
КУ202 Тиристор
На рисунке выше изображен советский тиристор КУ202. Тиристоры, в случае если планируется их использование с мощной нагрузкой, также необходимо монтировать на теплоотвод (радиатор). Как видно на рисунке, тиристор имеет резьбу с гайкой и монтируется аналогично мощным диодам. Современные импортные комплектуются просто фланцем с отверстием.
Одна из таких тиристорных цепей показана выше.
Это трехканальная цветомузыкальная схема с повышающим трансформатором на входе. В случае подбора аналогов тиристоров следует смотреть на максимально допустимое напряжение тиристоров, в нашем случае для КУ202Н оно составляет 400 вольт.
На рисунке показана аналогичная схема цветомузыки приведенная выше, основное отличие нижней схемы в том, что здесь нет диодного моста. Также цветомузыку на светодиодах можно встроить в системный блок. Собрал такой трехканальный цветомузык с предусилителем в корпусе от сидирома. При этом сигнал снимался со звуковой карты компьютера с помощью делителя сигнала, выходы которого подключались к активной акустике и цветомузыке. Предусмотрена регулировка уровня сигнала, как общая, так и отдельно по каналам. Предусилитель и цветомузыка питались от разъема Molex 12 Вольт (желтый и черный провода). Схемы предварительного усилителя и трехканального цветомузыки, для которых они были собраны, приведены выше. Есть и другие цветомузыкальные схемы на светодиодах, например эта, тоже трехканальная:
Цветомузыка на 3-х светодиодах — схема
В этой схеме, в отличие от той, которую я собрал, в среднечастотном канале используется индуктивность.
Для тех, кто хочет сначала собрать что-то попроще, даю следующую схему на 2 канала:
Если собирать цветомузыку на лампы, то придется использовать светофильтры, которые, в свою очередь, могут быть как самодельными, так и покупными. На рисунке ниже показаны фильтры, имеющиеся в продаже:
Некоторые любители цветовых и музыкальных эффектов собирают устройства на базе микроконтроллеров. Ниже представлена схема четырехканальной цветной музыки на AVR tiny 15 MK:
Микроконтроллер Tiny 15 в этой схеме можно заменить на тини 13В, на тини 25В. И в завершение обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по зрелищности цветомузыке на светодиодах, так как лампы более инерционны, чем светодиоды. А для самостоятельного повторения можно порекомендовать вот эту
Чтобы собрать цветомузыку на светодиодах своими руками, необходимо иметь базовые знания электроники, уметь читать схемы и работать с паяльником. В статье мы рассмотрим как работает цветомузыка на светодиодах, основные рабочие схемы, на основе которых можно самостоятельно собрать готовые устройства, а в конце поэтапно соберем готовое устройство с помощью пример.
В основе настройки цвета и музыки лежит метод частотного преобразования музыки и ее передачи по отдельным каналам для управления источниками света. В итоге получается, что в зависимости от основных музыкальных параметров ему будет соответствовать работа цветовой системы. В основе этого прицепа лежит схема, по которой цветомузыка своими руками собирается на светодиодах.
Как правило, для создания цветовых эффектов используется не менее трех разных цветов. Это может быть синий, зеленый и красный. Смешанные в различных сочетаниях, с разной продолжительностью, они способны создать удивительную атмосферу веселья.
ФильтрыLC и RC способны разделять сигнал на низкую, среднюю и высокую чистоту, устанавливаются и настраиваются в цвето-музыкальной системе с использованием светодиодов.
В настройках фильтра установлены следующие параметры:
- до 300 Гц на ФНЧ, как правило, его цвет красный;
- 250-2500 Гц для средних, цвет зеленый;
- все что выше 2000 Гц преобразуется фильтром верхних частот, как правило от этого зависит работа синего светодиода.
Разделение на частоты осуществляется с небольшим перекрытием, это необходимо для получения разных цветовых оттенков при работе устройства.
Выбор цвета в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на свое усмотрение, менять местами и экспериментировать, никто не может запретить. Различные колебания частоты в сочетании с использованием нестандартной цветовой схемы могут существенно повлиять на качество результата.
Доступны для регулировки и такие параметры схемы, как количество каналов и их частота, из чего можно сделать вывод, что цветомузыка может использовать большое количество светодиодов разного цвета, и каждый из них может индивидуально регулироваться по частоте и ширине канала .
Что нужно для цветомузыки
Резисторы для цветомузыкальной установки собственного производства, можно использовать только постоянные, мощностью 0,25-0,125. Подходящие резисторы можно увидеть на рисунке ниже.
Полоски на корпусе показывают величину сопротивления.
Также в схеме применены резисторы R3, и подстроечные резисторы R — 10, 14, 7 и R 18 независимо от типа. Основное требование — возможность установки на плату, используемую при сборке. Первый вариант светодиодной цветной музыки, был собран с использованием резистора переменного типа с обозначением СПЗ-4ВМ и импортных — подстроечных резисторов.
Что касается конденсаторов, то нужно использовать детали с рабочим напряжением 16 вольт, не меньше. Тип может быть любым. Если сложно найти конденсатор С7, можно соединить параллельно два меньших, чтобы получить требуемые параметры.
Конденсаторы С1, С6, используемые в схеме светодиодной цветомузыки, должны быть рассчитаны на работу при напряжении 10 вольт, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов планируется использовать новые, импортные, то стоит помнить, что они имеют разницу в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и разрушить цепь.
Еще для изготовления цветомузыки понадобится диодный мост, с напряжением 50В и рабочим током около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, его можно сделать из нескольких выпрямительных диодов, для удобства их можно снять с платы и смонтировать отдельно, используя плату меньшего размера.
Параметры диодов подобраны аналогично используемым в заводской версии моста диодам.
Светодиодыдолжны быть красного, синего и зеленого цвета. Для одного канала их нужно шесть.
Еще один необходимый элемент – стабилизатор напряжения. Стабилизатор используется пятивольтовый, импортный, с артикулом 7805. Можно использовать и 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а поставить перемычку, соединяющую минусовую шину и средний вывод на своем месте.
Подключить цветную музыку к музыкальному центру можно с помощью трехконтактного разъема jack.
И последнее, что нужно иметь для сборки, это трансформатор с подходящими параметрами напряжения.
Общая схема сборки цветомузыки, в которой используются детали описанные на фото ниже.
Несколько рабочих схем
Ниже будут предложены несколько рабочих схем цветомузыки на светодиодах.
Вариант № 1
Для этой схемы можно использовать светодиоды любого типа. Главное, чтобы они были суперяркими и разными по свечению. Схема работает по следующему принципу, сигнал от источника передается на вход, где сигналы каналов суммируются и далее подаются на переменное сопротивление. (R6, R7, R8) С помощью этого сопротивления регулируется уровень сигнала по каждому каналу, а затем подается на фильтры. Разница между фильтрами заключается в емкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, заключается в преобразовании и очистке звукового диапазона в определенных пределах. Это высокие, средние и низкие частоты. Для регулировки в цепи цветомузыки установлены регулировочные резисторы. Пройдя через все это, сигнал поступает на микросхему, что позволяет устанавливать различные светодиоды.
Вариант № 2
Второй вариант цветомузыки на светодиодах отличается простотой и подходит для новичков. Схема включает усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если входного сигнала достаточно для открытия светодиодов. Как и в подобных схемах, используются регулировочные резисторы, обозначенные как R4 — 6. Транзисторы можно использовать любые, главное, чтобы они пропускали более 50% тока. В принципе, больше ничего не требуется. Схему при желании можно улучшить для получения более мощного цветового и музыкального сетапа.
Пошаговая сборка простейшей цветомузыкальной модели
Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:
- пятимиллиметровые светодиоды; провод
- от старых наушников;
- оригинал или аналог транзистора КТ817;
- блок питания 12 вольт;
- несколько проводов;
- кусок оргстекла; Клеевой пистолет
- .
Первое с чего нужно начать, это сделать корпус будущей колормузыки из оргстекла. Для этого его вырезают по размеру и склеивают клеевым пистолетом. Коробку лучше сделать прямоугольной формы. Размеры можно подогнать под себя.
Чтобы рассчитать количество светодиодов, разделите напряжение адаптера (12В) на рабочий светодиод (3В). Получается нам нужно установить 4 светодиода в коробку.
Зачищаем кабель наушников, у него три провода, будем использовать один левый или правый канал, и один общий.
Один провод нам не нужен и его можно изолировать.
Схема простой цветомузыки на светодиодах следующая:
Перед сборкой укладываем кабель внутрь коробки.
светодиоды имеют полярность, соответственно при подключении ее нужно учитывать.
В процессе сборки нужно стараться не нагревать транзистор, так как это может привести к его поломке, и учитывать маркировку на ножках.
Эмиттер обозначен как (Е), база и коллектор соответственно (В) и (К). После сборки и проверки можно установить верхнюю крышку.
Готовый вариант цветомузыки на светодиодах
В заключение хотелось бы сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться сначала. Конечно, если вам нужно устройство с красивым дизайном, то уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных в статье схем.
простая схема цветомузыки на лампы 220в
Все знают и почти все собирают это устройство мерцающее и мигающее под музыку-музыку цвета. В интернете многие ищут цветомузыкальные схемы по разным запросам и везде они разные. Представляю вашему вниманию схему ниже внешнего вида, которую вы видите на картинках. И так, схема рабочей цветной музыки на 220 вольт на термисторах
Простая цветовая схема
Деталей для него понадобится самый минимум.
Купим цветные лампы накаливания на 220В
Учитывая, что выходной каскад цветмузыки выполнен на тиристорах, имеет большую мощность. Если тиристоры разместить на теплоотводах, то на каждый канал можно нагрузить по 1000 Вт. А вот для дома достаточно ламп на 60-100 Вт.
Чертеж платы для легкой музыки
Для такой простой выкройки доски я не использовал технологию лазерной глажки. Я просто распечатала картинку в зеркальном отображении и наклеила на фольгу.
Чтобы бумага не двигалась, закрепляем ее скотчем или чем-то другим и закрепляем и размечаем места будущих отверстий
Рисуем дорожки нитрокраской
В качестве трансформатора подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то другого.
И посмотрите на полностью распаянную плату
Прикрепляем патроны к алюминиевому уголку
Кроме того, фото отправлено
Конкурс начинающих радиолюбителей
«Моя радиолюбительская конструкция»
Конкурсный проект начинающего радиолюбителя
«Пятиканальный светодиодный цветомузыкальный»
Здравствуйте дорогие друзья и посетители сайта!
Представляю вашему вниманию третью конкурсную работу (второго конкурса сайта) начинающего радиолюбителя.
Автор дизайна: Морозас Игорь Анатольевич :
Привет радиолюбителям!
Как и у многих новичков, главной проблемой было с чего начать, каким будет мой первый продукт. Начал с того, что сначала хотел купить дом. Первый — цветная музыка, второй — качественный усилитель для наушников. Начал с первого. Цветомузыка на тиристорах кажется заезженным вариантом, решил собрать цветомузыку для RGB светодиодных лент. Представляю вам свою первую работу.
Схема цветомузыки взята из интернета. Цветомузыка простая, на 5 каналов (один канал — белый фон). К каждому каналу можно подключить светодиодную ленту, но для ее работы на входе потребуется маломощный усилитель сигнала. Автор предлагает использовать усилитель от компьютерных колонок. Я пошел от сложного, собрать схему усилителя по даташиту на микросхеме TDA2005 2х10 Вт. Этой мощности мне кажется достаточно, даже с запасом. Все схемы старательно перерисовываю в программе sPLAN 7.
0

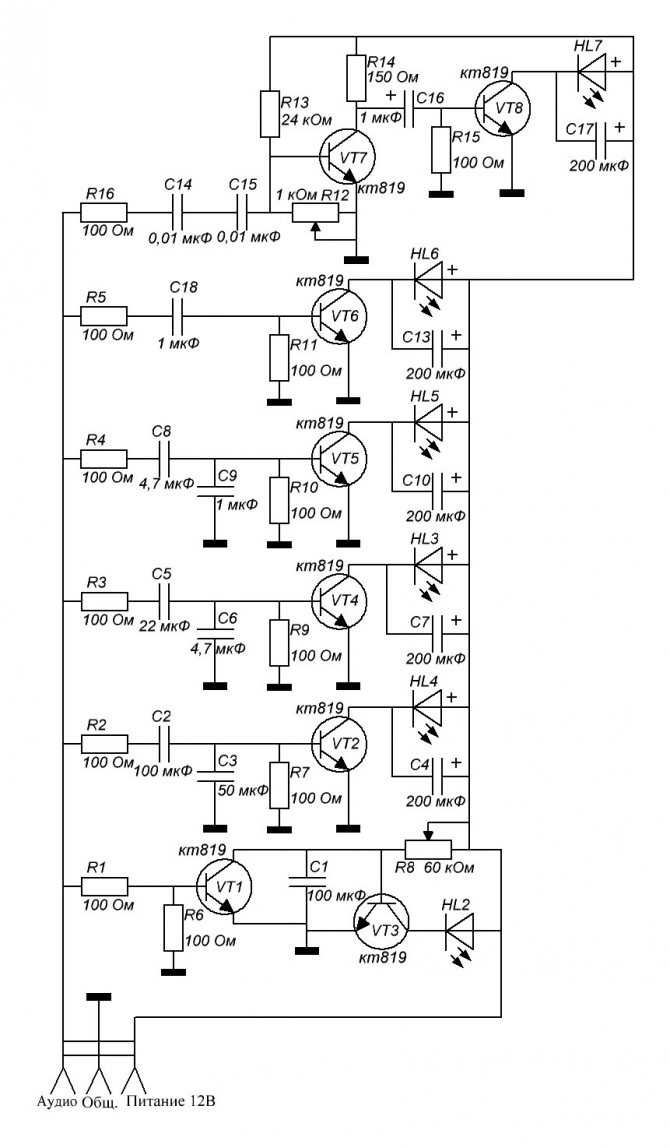

Рис.1 Схема цветомузыки с усилителем входного сигнала.
В схеме цветомузыки все конденсаторы электролитические, на напряжение 16-25в. Там, где необходимо соблюдать полярность, стоит знак «+», в остальных случаях смена полярности не влияет на мигание светодиодов. По крайней мере, я этого не заметил. Транзисторы КТ819 можно заменить на КТ815. Резисторы мощностью 0,25 Вт.
В схеме усилителя микросхема должна быть размещена на радиаторе площадью не менее 100 см2. Конденсаторы электролитические напряжением 16-25в. Конденсаторы С8, С9, пленка С12, напряжение 63в. Резисторы R6, R7 мощностью 1 Вт, остальные 0,25 Вт. Переменный резистор R0 — сдвоенный, сопротивлением 10-50 кОм.
Взял заводской блок питания импульсной мощностью 100Вт, 2х12в, 7А
В выходной день, как и положено, поход на радиорынок за закупкой радиодеталей. Следующее задание — нарисовать печатную плату. Для этого я выбрал программу Sprint-Layout 6.0. Ее рекомендуют радиоспециалисты для начинающих.
Учиться легко, я в этом убедился.
Рис. 2. Цветная музыкальная доска.
Рис. 3. Плата усилителя мощности.
Платы изготовлены по технологии ЛУТ. В интернете много информации об этой технологии. Мне нравится, когда это выглядит заводским, поэтому ЛУТ сделал это и со стороны деталей.
Рис 3.4 Сборка радиодеталей на плате
Рис. 5. Проверка работоспособности после сборки
Как всегда, самое «сложное» при сборке радиосхемы — собрать все в корпусе. Корпус купил готовый в радиомагазине.
Таким образом я сделал переднюю панель. В программе Photoshop я нарисовал внешний вид передней панели, где должны быть установлены переменные резисторы, переключатель и светодиоды, по одному с каждого канала. Готовый рисунок распечатал на струйном принтере на тонкой глянцевой фотобумаге.
На обезжиренную подготовленную панель с отверстиями клею фотобумагу столярным клеем:
Потом ставлю панели под так называемый пресс.
На день. В качестве жима у меня блин 15 кг штанги:
Окончательная сборка:
Вот что получилось:
Приложения к статье:
(2,9 МБ, 2958 совпадений)
Дорогие друзья и гости сайта!
Не забудьте высказать свое мнение о конкурсных работах и принять участие в голосовании за понравившийся дизайн на форуме сайта. Спасибо.
Некоторые предложения для тех, кто будет повторять дизайн:
1. К такому мощному стереоусилителю можно подключить колонки, тогда получится два устройства в одном — цветная музыка и качественный усилитель низких частот.
2. Даже если полярность включения электролитических конденсаторов в схему цветомузыки не влияет на ее работу, наверное лучше соблюдать полярность.

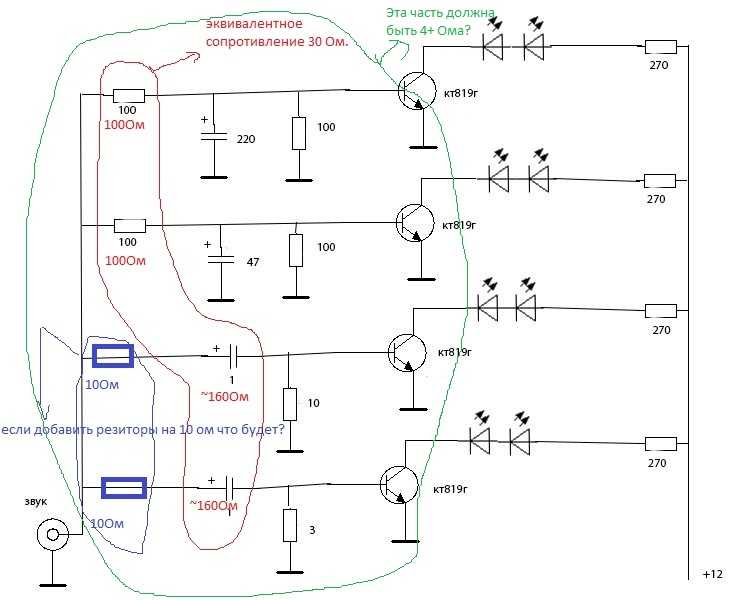

3. На вход цветомузыки наверное лучше поставить входной узел для суммирования сигналов левого и правого каналов (). По схеме у автора есть сигнал с правого канала усилителя на высокочастотный канал цветомузыки (синий), и сигнал с левого канала усилителя на остальные каналы цветомузыки, но это наверное, лучше подавать сигнал на все каналы с сумматора аудиосигнала.
4. Замена транзистора КТ819 на КТ815 подразумевает уменьшение количества возможных подключений светодиодов.
DIY LED color music
Иногда хочется устроить дома яркое световое шоу, позвать друзей, включить музыку погромче и окунуться в атмосферу дискотеки. С музыкой и друзьями проблем обычно не возникает, а вот организовать цветомузыку бывает довольно проблематично. Даже самые простые световые эффекты стоят, порой, приличных денег, к тому же далеко не во всех магазинах они продаются. Но что делать, если желание наслаждаться мигающими огнями под музыку не угасает? Выход есть — собрать цветомузыку самому.
Color Music Scheme

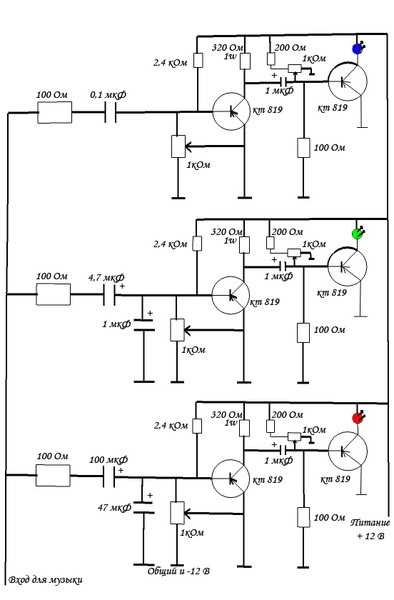

Схема проста как валенок, содержит всего три транзистора и горстку резисторов с конденсаторами. Он содержит три фильтра для низких, средних и высоких частот, поэтому эту цветную музыку можно назвать трехканальной. Красный светодиод загорается, когда в звуковом сигнале преобладают низкие частоты, синий светодиод реагирует на средние частоты, а зеленый светодиод – на высокие частоты.
Подстроечные резисторы R4 — R6 регулируют чувствительность каждого канала, с их помощью устанавливают необходимую яркость свечения. Транзисторы VT1 — VT3 коммутируют светодиоды, здесь можно применить любые n-p-n транзисторы малой мощности, например, ВС547, ВС337, КТ3102. Вместо отдельных светодиодов для увеличения яркости можно использовать отрезки светодиодной ленты, в этом случае транзисторы следует поставить большей мощности, например, БД139, 2Н4923, КТ961. На схему может подаваться звуковой сигнал, например, с плеера, телефона или компьютера. Однако может оказаться, что уровня звукового сигнала недостаточно для открытия транзисторов этой схемы и светодиоды будут тусклыми. Чтобы этого избежать, сигнал необходимо усилить, например, с помощью простого усилителя на одном транзисторе, схема которого показана ниже.
Схема усилителя
Можно использовать любой маломощный транзистор, отечественный КТ3102 зарекомендовал себя в этой схеме.
С помощью подстроечного резистора R1 можно регулировать уровень сигнала, подаваемого на схему цветомузыки. Усилитель питается от тех же 9- 12 вольт. На его вход можно даже подать слабый сигнал с телефона, потому что он будет усилен до нужного уровня.
Сборка простой цветомузыки
После разбора схем можно переходить непосредственно к сборке конструкции. Обе схемы можно собрать на одной плате, как это сделал я. Печатная плата имеет размеры 35х55 мм и выполнена методом ЛУТ. Немного фото процесса:
Скачать плату:
[8.98 Кб] (cкачиваний: 425)
После того, как лишняя медь вытравлена, отверстия просверлены, дорожки залудены, можно приступать к пайке деталей. Первыми припаяны мелкие детали — резисторы, за ними конденсаторы, транзисторы. И последнее, но не менее важное: на плате установлены массивные подстроечные резисторы. Для подключения силовых проводов и звукового сигнала можно использовать клеммники, тогда подключение проводов будет намного удобнее.
После того, как все детали запаяны, необходимо отмыть плату от флюса, прозвонить соседние дорожки на предмет короткого замыкания.
Первый пуск и настройка
Стоит подать напряжение на плату, включив амперметр в разрыв одного из проводов питания. При отсутствии сигнала на входе схема потребляет около 1-2 мА. Все подстроечные резисторы нужно повернуть в среднее положение, после этого на вход схемы можно подать звуковой сигнал. Для этого используйте разветвитель, который втыкается в телефонную или плеерную розетку. В этом случае сигнал будет одновременно поступать и на колонки, и на цветную музыкальную доску. С помощью R1 необходимо добиться достаточной яркости светодиодов. Затем с помощью резисторов R4 — R6 каждый канал регулируется отдельно, чтобы яркость свечения всех светодиодов была одинаковой. После того, как схема настроена, вместо отдельных светодиодов можно подключить яркие светодиодные ленты, включить музыку погромче и наслаждаться проделанной работой.
