Схема сборки трехфазного электрощита для частного дома. Схема подключения трехфазного электрощита для частного дома: особенности монтажа и компоненты

Как правильно подключить трехфазный электрощит в частном доме. Какие компоненты необходимы для монтажа трехфазной системы. Какие преимущества дает использование трехфазной электропроводки в доме. Какие меры безопасности нужно соблюдать при монтаже трехфазного щита.

Содержание

Особенности трехфазной системы электроснабжения в частном доме

Трехфазная система электроснабжения имеет ряд преимуществ по сравнению с однофазной для частного дома:

Возможность подключения мощных электроприборов и оборудования (до 15 кВт и выше)
Более равномерное распределение нагрузки между фазами
Снижение потерь в проводах за счет меньших токов
Возможность организации резервного питания при отключении одной из фаз
Повышение надежности и безопасности электроснабжения

При этом монтаж трехфазной системы требует соблюдения определенных правил и использования специального оборудования. Рассмотрим основные особенности подключения трехфазного электрощита в частном доме.

Основные компоненты трехфазного электрощита

Для организации трехфазного электроснабжения частного дома необходимы следующие компоненты:

Вводной автомат на 63-100А
Трехфазный счетчик электроэнергии
Трехполюсные автоматические выключатели (63-100А) — 3-4 шт
Дифференциальные автоматы (УЗО) на 30-100 мА — 3-4 шт
Однополюсные автоматы для групповых линий — 10-20 шт
Шины N и PE
Распределительный щит на 36-54 модуля

Выбор конкретных устройств зависит от мощности подключаемых потребителей и особенностей электропроводки дома.

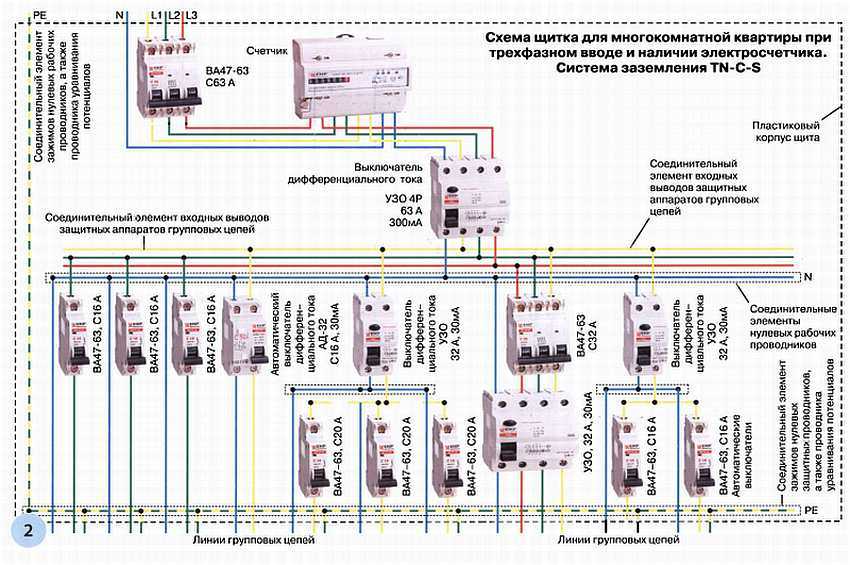

Схема подключения трехфазного электрощита

Типовая схема подключения трехфазного электрощита для частного дома выглядит следующим образом:

От вводного кабеля SIP-4 провода L1, L2, L3 и N подключаются к вводному автомату
От вводного автомата фазы L1, L2, L3 подаются на трехфазный счетчик

От счетчика фазы идут на трехполюсные автоматы и УЗО
От трехполюсных автоматов фазы распределяются на однополюсные автоматы групповых линий
Нулевой провод N подключается к шине N
Заземляющий провод PE подключается к шине PE

Важно правильно выполнить разводку проводов внутри щита, обеспечив удобный доступ для обслуживания.

Особенности монтажа трехфазного электрощита

При монтаже трехфазного электрощита в частном доме следует учитывать следующие моменты:

Щит устанавливается в сухом, доступном месте, защищенном от механических повреждений
Корпус щита должен быть заземлен
Провода маркируются в соответствии с цветовой кодировкой фаз
Сечение проводов выбирается исходя из максимальной нагрузки
Элементы щита располагаются логично, с учетом удобства эксплуатации
Соединения выполняются надежно, с использованием клемм и наконечников

Монтаж трехфазного электрощита рекомендуется доверить квалифицированному электрику для обеспечения безопасности.

Меры безопасности при работе с трехфазной системой

Трехфазная система потенциально более опасна, чем однофазная. При работе с ней необходимо соблюдать следующие правила безопасности:

Использовать средства индивидуальной защиты (диэлектрические перчатки, инструмент с изолированными рукоятками)
Проверять отсутствие напряжения перед началом работ
Не работать в одиночку
Применять только сертифицированное оборудование
Не допускать перекоса фаз более 10%
Регулярно проверять состояние изоляции и контактов

Соблюдение этих мер позволит обеспечить безопасную эксплуатацию трехфазной системы в частном доме.

Распределение нагрузок по фазам

Одно из преимуществ трехфазной системы — возможность равномерного распределения нагрузок. При подключении потребителей следует придерживаться следующих рекомендаций:

Мощные однофазные потребители (более 3 кВт) равномерно распределяются по разным фазам
Освещение и розеточные группы также распределяются между фазами
Трехфазные потребители подключаются ко всем трем фазам
Желательно, чтобы нагрузка на каждую фазу отличалась не более чем на 15-20%

Правильное распределение нагрузок позволит избежать перекоса фаз и повысит надежность электроснабжения.

Преимущества использования трехфазной системы в частном доме

Установка трехфазного электрощита в частном доме дает ряд существенных преимуществ:

Возможность подключения мощного оборудования (сварочные аппараты, насосы, станки)
Снижение нагрузки на проводку за счет распределения токов
Уменьшение потерь электроэнергии
Повышение надежности и бесперебойности электроснабжения
Возможность наращивания мощности в будущем

При грамотном проектировании и монтаже трехфазная система обеспечит комфортное и безопасное электроснабжение частного дома на долгие годы.

Заключение

Подключение трехфазного электрощита в частном доме — ответственная задача, требующая соблюдения правил и норм. При правильном монтаже трехфазная система обеспечит надежное и безопасное электроснабжение, позволит подключать мощное оборудование и равномерно распределять нагрузки. Важно доверить проектирование и монтаж трехфазного щита квалифицированным специалистам.

Схема распределительного трехфазного щита 380 для частного дома

Трехфазные щиты 380 В, в основном применяемые в частных домостроениях и в новых многоэтажках, позволяют уменьшить размер сечения кабеля, подводимого к дому, и оптимально распределить нагрузку. Использование схемы трехфазного щитка дает возможность подключать бытовые электроприборы, уменьшая номинал автомата и потребление тока по фазе.

Принципиальные схемы работы трехфазных электрощитов

При монтаже электросистемы напряжением 380 В используются различные варианты схем трехфазного щита, из которых можно подобрать наиболее приемлемый по доступной стоимости. Важным условием является обеспечение безопасности в доме или квартире. Поэтому в дополнение к автоматам защиты ставят и УЗО, оберегающие человека от поражения током. Нормативами не предусматривается установка УЗО на освещение в сухих помещениях, но при трехфазном подключении все освещение подключается к одному автомату. Поэтому необходимо освещение заводить через УЗО, что способствует повышению надежности системы.

В состав стандартной схемы трехфазного щита для частного дома включается входной 3-х фазный автомат и несколько групповых автоматов, обеспечивающих защиту отходящих однофазных линий. Установленный на входе 3-х полюсный автомат 25А-40А требуется для исключения одновременного срабатывания входного и группового автомата.

При этом все нулевые проводники заводятся на общую нулевую шину, заземляющие проводники — на общую шину заземления, а фазные проводники — на автоматы. Для объединения групповых автоматов по фазам используются перемычки из провода или гребенчатая шина. Замена пары автомат и УЗО дифавтоматом позволяет сделать схему распределительного щита 380 более простой, надежной и легко корректируемой при условии подключения через кросс-модуль. Это позволяет экономить место в щите, что немаловажно. Но подобная схема 3 фазного щита обходится дороже, так как дифов много и цена их выше пары.

Основные варианты схемы 3 фазного щита

Разработка схемы 3 фазного щита для дома требует индивидуального подхода и учитывает условия подключения разных защитных устройств в одном щитке. Специалисты рекомендуют несколько вариантов простых схем электрощита 3 фазы:

на вводе устанавливается вводной автомат, ограничивающий потребляемый ток каждого потребителя. После него размещается 3-фазный электросчетчик, мощные электропотребители распределяются по фазам через групповые автоматы, при отключении одного потребителя другие цепи не разрываются;
вариант схемы без прибора учета потребленной электроэнергии, с чередованием 3-х полюсных автомат, соединение защитных устройств перемычками или гребенчатой шиной;
вариант отвечает современным нормам электробезопасности, после счетчика стоит общее УЗО, устанавливается общая нулевая и шина заземления;
имеется несколько УЗО с индивидуальной нулевой шиной, обеспечивается защита кабеля от возгорания;
схема трехфазного щита без вводного УЗО, с использованием однофазных дифавтоматов на некоторые потребители, их количество равно количеству групп.

Грамотно разработанная схема трехфазного щита для частного дома с указанием номиналов и характеристик защитных приборов и их подсоединения позволяет распределить пропорционально нагрузку на все три фазы, исключая их перекос.

Компания «Vulelectro» оказывает услуги по разработке схемы 3 фазного щита для дома в Санкт-Петербурге и Ленинградской области и гарантирует доступные цены. По вопросам оказания услуг предлагаем позвонить по телефону +7 (981) 785-86-88 и написать на email [email protected].

Наглядная трехфазная схема вводно–распределительного щита частного дома

Наглядные электрические схемы

: Наглядные схемы электропроводки

Наглядная схема электрощита частного дома

Представляю наглядную схему электрощита частного дома. Электропитание трехфазное. Особенность этой трехфазной схемы в разделении PEN проводника не на отводном столбе воздушной линии и не вне дома, а непосредственно в щите, где установлены вводной автомат и все автоматы защиты для групповых цепей дома.

Такой электрощит называется вводно-распределительный щит (ВРЩ) или вводно-распределительное устройство (ВРУ).

Разберем схему подробнее

Эта же схема в НОВОМ ОКНЕ.

Три фазы электропитания L1;L2;L3 с PEN проводником в одном кабеле, заводится в дом, а в доме во вводно-распределительный щит.

В щите PEN проводник расщепляется на нулевой рабочий проводник (N) и защитный проводник (PE). Расщепление происходит на отдельной шине, которая называется главная заземляющая шина (ГЗШ). В месте разделения PEN проводника на PE и N проводники нужно сделать повторное заземление (ПУЭ пункт 1.7.61). Правда в ПУЭ требование повторного заземления носит рекомендательный характер.

О заземлении дома можно почитать статьи раздела: Заземление частного дома

Вернемся к наглядной схеме щита. Фазные проводники L1;L2;L3 заводятся на трехполюсной вводной автомат (3). Для учета потребления электроэнергии в щите устанавливается электросчетчик. На вводные клеммы электросчетчика подключаются проводники L1;L2;L3 от вводного автомата и N проводник от ГЗШ (главной заземляющей шины). От вывода электросчетчика идет подключение общему автомату защиты всего дома. Он четырехполюсной. При его срабатывании (отключении) происходит полное отключение дома от электропитания.

Примечание: Устанавливать автомат защиты на нулевой рабочий проводник разрешено, только если при его срабатывании отключатся все питающие проводники дома (ПУЭ пункт 3.1.11), то есть как на схеме, установлен четырехполюсной общий автомат.

Электропроводка дома разделена на группы. Группа или групповая цепь освещения защищена однополюсными автоматами защиты (5). Все группы запитываются от разных фаз L1;L2;L3.

Групповая цепь во влажных помещениях это особая зона электропроводки, должна быть защищена дифференциальным автоматом защиты (6) с током срабатывания не более 30 mA (миллиампер). Требование ПУЭ пункт:7.1.82.

Примечание: Данная наглядная схема относится к системе TN-C. В системах TN-C допускается применение только УЗО, реагирующих на дифференциальный ток, только для отдельных электроприборов. При этом защитный PE проводник обязательно должен быть подключен к шине PEN до всех автоматов защиты. На этой наглядной схеме это условие ПУЭ пункт:1.7.80 выполняется.

Трехполюсной автомат защиты (9) и четырехполюсной автомат защиты (10) установлены для защиты кухонной групповой цепи дома. Это вполне оправдано, так как питание кухни трехфазное и при коротком замыкании фазы на ноль нужно отсечь нулевой рабочий и все фазные проводники от сети одновременно.

В щите выделена отдельная группа автоматов защиты для хозяйственной постройки. Автоматы 11,12.автомат 11 это вводной двухполюсной автомат для хозпостройки, 12 это однополюсные автоматы для двух групп электропроводки в постройке. Об этой наглядной трехфазной схеме вводного учетно-распределительного щита для частного дома все.

Единственное требование, которое не понравится поставщикам электроэнергии это нахождение счетчика учета в доме. Но это уже местные детали.

Другие схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S
Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления

Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением
Наглядная схема электропроводки стандартной квартиры
Наглядная схема электрощита квартиры с реле напряжения

Статьи по теме

Строительство домов из клееного бруса

Схема размещения электрического оборудования в интерьере бол.

Электропроект большой квартиры,№1.Посмотреть и скачать

Схема электропроводки однокомнатной квартиры

Нетканый материал геотекстиль: производство, применение

Конструкция и монтаж штыревого заземлителя из уголков

Функциональные возможности системы «Умный дом»

Вводное устройство. ВУ в частный дом

Joomla SEF URLs by Artio

Свежие статьи

Террасная полимерная доска (ДПК) 15 апреля 2023

Машинная штукатурка стен — это быстро и выгодно 12 апреля 2023

Ламинат Кронотекс Робусто 05 апреля 2023

Межкомнатные двери скрытого монтажа 05 апреля 2023

Разрешение индивидуальных трудовых споров 31 марта 2023

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы.

Какие? Зачем? Где? 13 сентября 2021

Проводка в квартире

Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Силовые цепи квартиры
Установка розетки и выключателя в едином блоке
Установка электрощита навесного, крепление щита, автоматов, проводов
Осветительные сети промышленных предприятий
Установка щитка распределительного навесного

Проводка в доме

ВРУ. Вводно-распределительное устройство дома
Подключение СИП от магистрали до дома
Как правильно выполнить монтаж электропроводки в бане
Подвесные поддерживающие зажимы ВЛИ
Траншея для прокладки кабеля электропитания дома
Анкерные зажимы и кронштейны
Магнитные пускатели: назначение, схема подключения

Схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S
Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

Водопроводные работы в квартире
Установка сборного бассейна на участке
Размеры стандартной ванной комнаты
Водопроводные трубы из сшитого полиэтилена
Особенности и виды бойлеров косвенного нагрева
Замена смесителя на кухне. Особенности выбора сантехники и исполнителя

Водоснабжение дома

Подбор водомера частного дома: типы, расчет, правила установки водомера частного дома
Выбрать скважинный насос просто
Устройство гидроаккумулятора, принцип работы
Скважинный оголовок: что такое, как установить
Виды и выбор поверхностного насоса частного дома

Вода на участке

Автоматическая насосная станция
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Водоснабжение частного дома из скважины своими руками
Выбор трубы для водоснабжения частного дома
Еще раз о системе водоснабжения в доме

Установка трехфазной электропроводки в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и 3- Распределительный щит фаз. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по электромонтажу:

Монтаж трехфазной электропроводки в многоэтажном здании
Установка однофазной электропроводки в доме – NEC и IEC
Установка однофазной электропроводки в многоэтажном здании

Содержание

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели используются в MDB в качестве управляющих и защитных устройств. & Заключительные подсхемы . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (3 фазы, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, 4-х проводная система).

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (двухфазная, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

- Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
- Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нам нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

Похожие сообщения:

Как подключить комбинированный выключатель и розетку GFCI
Как подключить комбинированный переключатель AFCI

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

3-фазное напряжение в США

Three Hots (3-Lines) = 208V- 3-Φ
Three Hots (3-Lines) — High Leg Delta = 240V — 3-Φ
Три выхода (3 линии) — треугольник = 480 В — 3-Φ
Три контакта (3 линии) — звезда = 600 В — 3-Φ

т. е.

Между L ₁ , L ₂ и L ₃ = 208 В, 240 В, 480 В или 600 В – (3 фазы)

Однофазное напряжение в США

Горячее к нейтральному = 120 В – 1-Φ
Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
Две горячие точки = 240 В – 1-Φ (расщепленная фаза)
Горячий к нейтральному — звезда = 277 В — 1-Φ
2 контакта + нейтраль — звезда = 480 В — 1-Φ
Горячий + нейтральный – звезда = 347 В – 1-Φ

т. е.

- L ₁ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
- L ₂ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
- L ₃ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью имеется дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

Связанные руководства по подключению:

Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ

Трехфазные и однофазные системы питания «120 В, 208 В, 240 В, 277 В и 480 В» — NEC — US

Конфигурации High Leg Delta (120 В, 208 В и 240 В) 9

2 3 фазы Уровни однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например, Индия, Пакистан, ОАЭ и другие арабские страны) та же система распределения напряжения, что и в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

Трехфазное напряжение в Великобритании и ЕС

Межфазное = 400 В
Любая фаза к нейтрали = 230 В – (1-Φ)
Между тремя фазами = 400 В – (3-Φ)

Т.е.

L ₁ до L ₂ = 400 В – (3 фазы)
L ₂ до L ₃ = 400 В – (3 фазы)
L ₃ – L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

Фаза к нейтрали = 230 В

т. е.

L ₁ до N = 230 В – (1-фазный)
L ₂ до N = 230 В – (1-фазный)
L ₃ до N = 230 В – (1-фазный)

Однофазные и трехфазные системы электропитания 230 В и 400 В — IEC — Великобритания и ЕС

- Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
- Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Требования к установке трехфазной проводки

В этом руководстве нам потребуются следующие электромонтажные принадлежности для подключения трехфазного питания в доме.

Трехфазный счетчик электроэнергии: 1 №
Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
Однополюсный, 20 А, автоматический выключатель: 6 №
Однополюсный, 16 А (20 А в США): MCB: 3 №
Однополюсный, 10 А (15 А в США): MCB: 6 №
Корпуса распределительных щитов: 3 шт.
Шинная перемычка для подключения нейтрального кабеля
Медные полосы для общего соединения автоматических выключателей: 3 шт. (сегмент медной шины)
Медная полосовая шина для заземления и заземления

Как подключить трехфазный главный распределительный щит? Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.
В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.
Практическая процедура трехфазной проводки распределительного щита и установки
Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.
Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам на входе ( R , Y , B ) от трехфазного счетчика электроэнергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)
Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтральной линии. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления, как показано на рис. ниже.
Выполните те же действия для всех трех распределительных щитов в разных комнатах и зонах.
Нажмите на изображение, чтобы увеличить
Рис. – Схема монтажа трехфазной электропроводки
Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или панель вспомогательного обслуживания, прочтите предыдущие опубликованные сообщения о схемах однофазной электропроводки. .
Похожие сообщения:
Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.
Схемы установки трехфазной электропроводки — US — NEC
Трехфазное распределение 208 В и панельная проводка.
Нажмите на изображение, чтобы увеличить
Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.
Нажмите на изображение, чтобы увеличить
Трехфазное распределение 480 В и панельная проводка.
Щелкните изображение, чтобы увеличить его
Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.
Похожие сообщения:
Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?
Схемы установки трехфазной электропроводки – Великобритания, ЕС – IEC
Нажмите на изображение, чтобы увеличить
Рис. — Проводка трехфазного распределительного щита в соответствии с цветовым кодом IEC
УЗО – только 3-Φ нагрузки
Нажмите на изображение, чтобы увеличить
Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания
Нажмите на изображение, чтобы увеличить
Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — комбинация нагрузок 3-Φ и 1-Φ
Щелкните изображение, чтобы увеличить его
Нажмите на изображение, чтобы увеличить
Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для обеих 3-Φ и 1-Φ цепей нагрузки
Нажмите на изображение, чтобы увеличить
Электропроводка распределительного щита с УЗО
Электропроводка распределительного щита без УЗО
Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .
Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US
Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.
Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.
Электропроводка Установка трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.
Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.
Похожие сообщения:
Как подключить и установить электрическую розетку?
Как подключить комбинированный выключатель и розетку?
Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK
Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.
Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания
Подключение трехфазной нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите
Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.
Электропроводка Типовые трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.
Похожие сообщения:
Схема электропроводки на лестнице. Как управлять лампой с двух мест?
Схема электропроводки в коридоре – электропроводка в коридоре с использованием двухпозиционных переключателей
Принципиальная схема подключения трехфазного распределительного щита
На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилом/коммерческом районе.
Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО
Цветовые коды трехфазной проводки — IEC и NEC
Похожие сообщения:
Как подключить автоматический выключатель GFCI?
Как подключить выключатель AFCI?
Общие меры предосторожности и Инструкции
Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки.
Схема лестничной электропроводки – как управлять лампой с двух мест?
Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
Схема подключения туннеля для управления освещением с помощью переключателей
Цепь больничной проводки для управления освещением с помощью переключателей
Цепь проводки отеля — Цепь индикатора звонка для Hotelling
Схема электропроводки общежития и работа
Схема проводки Godown — схема проводки туннеля и работа
Как подключить термостат водонагревателя 120 В — неодновременный?
Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
Как подключить портативный генератор к домашней электросети — 4 метода
Еще больше инструкций по установке и установке электропроводки
URL-адрес скопирован
Трехфазная проводка — ElectronicsHub
Потребность в трехфазном питании или обслуживании возникает при наличии тяжелого оборудования, такого как большие двигатели (свыше 5 л. с.), потому что такое крупное оборудование требует высоких пусковых и рабочих токов.
Большие здания, заводы и офисы требуют большей мощности, чем мощность, используемая в бытовых установках. Поэтому, как правило, они часто устанавливаются с трехфазной проводкой или трехфазным питанием.
Трехфазное питание обычно используется для оборудования с высокой номинальной мощностью, такого как большие кондиционеры воздуха, высокомощные насосные агрегаты, воздушные компрессоры и двигатели с высоким крутящим моментом.
Поэтому он редко используется для бытовых установок, но обычно используется в коммерческих зданиях, офисах и промышленных установках.
Трехфазное питание переменного тока
Трехфазное питание переменного тока вырабатывается трехфазным генератором переменного тока (также называемым генератором переменного тока) на электростанциях.
В генераторе переменного тока три обмотки статора (или, скажем, три независимые катушки), обычно разделенные некоторым числом градусов вращения, и, следовательно, ток, создаваемый этими катушками, также разделен на несколько градусов вращения, что обычно составляет 120 градусов.
Эта трехфазная мощность от генераторов переменного тока далее передается на распределительный конец по линиям передачи.

Трехфазное питание от трансформатора распределительной линии подается в точку обслуживания дома или здания. Большинство промышленных и коммерческих услуг состоит из трехфазных систем, которые обычно работают при напряжении 415 В между фазами и 230 В между фазами и нейтралью.
Трехфазная система состоит из трех проводников, в отличие от одного проводника в однофазной системе, исключая нейтральный проводник. В дополнение к трем фазам для трехфазной четырехпроводной системы требуется дополнительный нейтральный проводник.
Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами. Трехфазное 3-х линейное соединение состоит из трех фазных проводников и используется только там, где нет необходимости подключать фазу к нейтральным нагрузкам.
Эти соединения могут быть звездой или треугольником в зависимости от вторичной обмотки распределительного трансформатора.
Трехфазная 4-проводная система – это наиболее часто используемое соединение, состоящее из трех фазных проводников и одного нейтрального проводника.
В этой трехфазной проводке освещение, малая бытовая нагрузка и розетки часто подключаются между фазой и нейтралью, в то время как более крупное оборудование, такое как кондиционеры и электрические обогреватели, подключается между двумя фазами (т. е. фаза к фазе).
Для эффективного и сбалансированного подключения как однофазных, так и трехфазных нагрузок предпочтительнее трехфазное четырехпроводное соединение звездой.
Это соединение позволяет подключать фазу к нейтрали для небольших нагрузок. Трехфазное четырехпроводное соединение треугольником используется только там, где нагрузка между фазой и нейтралью очень мала по сравнению с трехфазной нагрузкой.
Трехфазные цепи могут обеспечивать квадратный корень из 3 (1,732) раз большей мощности по сравнению с однофазной мощностью при том же токе. Таким образом, трехфазная система экономит затраты на электромонтаж за счет уменьшения размера кабеля и связанных с ним электрических устройств.
Мы можем легко наблюдать трехфазные цепи, глядя на линию электропередач во время движения по дорогам. Даже для большой системы электропередачи они представляют собой трехфазные линии электропередачи, если только они не имеют постоянного тока.
Большие отели, рестораны, большинство заводов, офисных зданий и продуктовых магазинов с мощными холодильными установками имеют трехфазное обслуживание.
Трехфазное электроснабжение для промышленной среды
На предприятиях или фабриках устанавливается трехфазное питание для подключения тяжелой техники и оборудования. Шины несут это трехфазное питание, от которого через кабели выводятся отдельные соединения к отдельным нагрузкам. На рисунке ниже показана принципиальная схема промышленной трехфазной проводки.
Трехфазное питание от коммунальных служб подключается к главному выключателю через трехфазный счетчик электроэнергии. Затем мощность главного выключателя передается на различные шины.
Эта панель также входит в комплект измерительного устройства для отображения таких параметров, как ток, напряжение, энергия и мощность. На рисунке ниже показано распределение мощности от главного щита к оборудованию и осветительной нагрузке.

Электроэнергия от главного распределительного щита распределяется на тяжелое машинное оборудование, а также на щиты освещения с силовыми розетками. Мощность, распределяемая через однофазные и трехфазные субсчетчики, показана на рисунке ниже.
Трехфазное электроснабжение домов или офисов необходимо, если однофазное питание не может удовлетворить требования нагрузки. Эффективное использование трехфазного питания зависит от сбалансированного распределения нагрузки по каждой фазе трехфазного источника питания.
Таким образом, однофазные нагрузки в офисах или домах должны быть подключены к каждой фазе таким образом, чтобы была достигнута максимально возможная балансировка нагрузки.
Основные компоненты трехфазной проводки к дому, зданию или офисному помещению показаны на рисунке ниже.
При этом проводники служебного ввода подключаются к трехфазной вводной панели. Эта панель имеет трехфазный главный выключатель или иногда три отдельных патронных предохранителя.
Этот трехфазный выключатель состоит из трех вводных наконечников для питания трех вертикальных шин. Этот главный выключатель имеет одну рукоятку, так что все нагрузки отключаются одновременно, а также в случае электрических неисправностей он отключает или размыкает все нагрузки одновременно.
Питание от этой главной панели подключено к ответвленным цепям. Главный щит может состоять из однополюсных, двухполюсных или трехполюсных выключателей для этих ответвленных цепей, где подключены нагрузки фаза-земля, фаза-фаза или трехфазные нагрузки.
На приведенном выше рисунке мощность от опоры электросети подключается к подцепям через трехфазный счетчик электроэнергии, трехфазный выключатель (3-полюсный 60 А), двухполюсное УЗО, двухполюсный автоматический выключатель и однополюсный автоматический выключатель.
Подключение однофазной и трехфазной нагрузки к трехфазному источнику питания показано на рисунке ниже. Мы можем подключить однофазные нагрузки к трехфазным подцепям через переключатели или MCB.
Но для трехфазных нагрузок, таких как двигатели, их необходимо подключить к трехфазной сети через контактор или прерыватель.

Трехполюсный выключатель с соответствующим номинальным током используется для подключения трехфазного двигателя. Следует соблюдать надлежащую осторожность при подключении трехфазных проводов к двигателю, поскольку направление вращения можно изменить, просто поменяв местами любой из двух проводов трехфазной системы.
Схема подключения трехфазного двигателя к источнику питания вместе с проводкой управления показана на рисунке ниже. Это схема кнопочного управления пуском и остановом, которая включает в себя контактор (M), реле перегрузки, управляющий трансформатор и кнопки.
Контактор содержит контакты большой нагрузки, предназначенные для работы с большим током.
