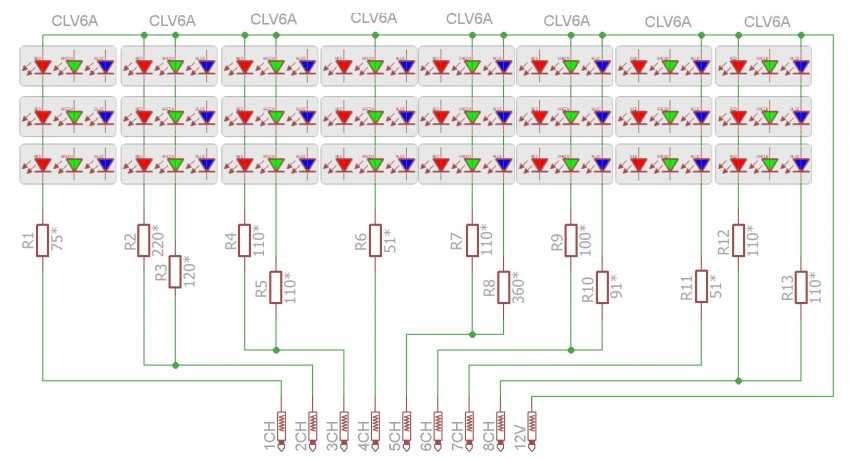

Схема цветомузыки с микрофоном. Монохромная светомузыка своими руками: схема, принцип работы, изготовление

Как сделать простую монохромную светомузыку с микрофоном. Каков принцип работы светомузыки. Какие компоненты нужны для сборки светомузыки своими руками. Как настроить и проверить работу светомузыкальной установки.

Содержание

Особенности и преимущества монохромной светомузыки

Монохромная светомузыка (МХС) — это компактное устройство для визуального сопровождения музыки, обладающее рядом интересных особенностей:

  • Использует всего один канал с 4 мощными зелеными светодиодами
  • Имеет встроенный микрофон, не требует подключения к источнику звука
  • Отличается высокой чувствительностью, реагирует даже на тихие звуки
  • Питается от одного аккумулятора типа AAA
  • Компактные размеры позволяют носить устройство в кармане
  • Простая схема на доступных компонентах

Благодаря этим особенностям, МХС удобна для использования на небольших вечеринках и дискотеках. Она позволяет получить яркие световые эффекты без сложного подключения и настройки.

Принцип работы монохромной светомузыки

Основные этапы работы МХС:


  1. Микрофон воспринимает звуковые колебания и преобразует их в электрический сигнал
  2. Сигнал усиливается микрофонным усилителем на микросхеме
  3. Усиленный сигнал поступает на регулятор яркости
  4. С регулятора сигнал идет на усилительный каскад на транзисторе
  5. Усиленный сигнал открывает полевой транзистор
  6. Через открытый транзистор начинает протекать ток, зажигающий светодиоды

Таким образом, яркость свечения светодиодов изменяется в такт звуковым колебаниям, создавая эффект «пульсации» света под музыку.

Основные компоненты светомузыкальной установки

Для сборки МХС потребуются следующие основные компоненты:

  • Электретный микрофон
  • Микросхема К561ЛА7 (микрофонный усилитель)
  • Транзистор КТ315 (усилительный каскад)
  • Полевой транзистор КП303 (ключ светодиодов)
  • 4 зеленых светодиода повышенной яркости
  • Потенциометр 10 кОм (регулятор яркости)
  • Преобразователь DC/DC на микросхеме MAX1674
  • Аккумулятор 1,2В типа AAA

Также потребуются резисторы, конденсаторы, диод и другие вспомогательные компоненты согласно принципиальной схеме устройства.


Сборка монохромной светомузыки своими руками

Процесс сборки МХС включает следующие основные этапы:

  1. Изготовление печатной платы по принципиальной схеме
  2. Монтаж радиоэлементов на плату
  3. Изготовление корпуса из пластика
  4. Установка платы, элементов управления и светодиодов в корпус
  5. Подключение источника питания

При монтаже важно правильно ориентировать полярные элементы — электролитические конденсаторы, транзисторы, светодиоды. Микрофон следует надежно изолировать от общего провода во избежание наводок.

Настройка и проверка работы светомузыки

После сборки необходимо проверить и при необходимости настроить работу МХС:

  • Проверить напряжение питания (+4В на выходе стабилизатора)
  • Измерить ток потребления в дежурном режиме (не более 4 мА)
  • Проверить работу микрофонного усилителя на отсутствие самовозбуждения
  • Настроить рабочую точку усилительного каскада (VT1)
  • Отрегулировать яркость свечения светодиодов

При правильной настройке светодиоды должны ярко вспыхивать в такт громким звукам и едва заметно мерцать при тихих звуках. Регулятор яркости позволяет настроить чувствительность устройства.


Возможные проблемы и их устранение

При сборке и настройке МХС могут возникнуть следующие проблемы:

  • Повышенный ток потребления — проверить правильность монтажа
  • Самовозбуждение усилителя — увеличить емкость конденсатора C7
  • Низкая чувствительность — увеличить коэффициент усиления (R3/R2)
  • Искажения звука — проверить режим работы транзистора VT1

При необходимости можно изменить номиналы некоторых элементов для точной настройки параметров устройства под конкретные условия использования.

Рекомендации по использованию светомузыкальной установки

Для получения наилучшего эффекта от МХС рекомендуется:

  • Использовать устройство в небольших затемненных помещениях
  • Располагать МХС на некотором расстоянии от источника звука
  • Направлять светодиоды на светлую поверхность или в зеркало
  • Подбирать оптимальную яркость регулятором под конкретную громкость музыки
  • Использовать качественный заряженный аккумулятор

При правильном использовании монохромная светомузыка позволит создать яркое световое сопровождение для любой вечеринки или дискотеки, несмотря на свою простоту.



NK294 — 6-канальная цветомузыкальная приставка

NK294 — 6-канальная цветомузыкальная приставка — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

NK294 — 6-канальная цветомузыкальная приставка — набор для пайки купить в Мастер Кит. Драйвер, программы, схема, отзывы, инструкция, своими руками, DIY

У нас Вы можете купить Мастер Кит NK294 — 6-канальная цветомузыкальная приставка — набор для пайки: цена, фото, DIY, своими руками, технические характеристики и комплектация, отзывы, обзор, инструкция, драйвер, программы, схема

Мастер Кит, NK294, 6-канальная цветомузыкальная приставка — набор для пайки, цена, описание, фото, купить, DIY, своими руками, отзывы, обзор, инструкция, доставка, драйвер, программы, схема

https://masterkit.ru/shop/1328459

Набор для сборки

Моддинг / Мультимедиа

Наборы для сборки / Начинающим электронщикам

от 14 лет / Детям

Данный электронный конструктор NK294 представляет собой набор для пайки и предназначен для сборки шестиканальной цветомузыки своими руками для вечеринок, дней рождения и просто для прослушивания музыки под световое сопровождение. Собранная светомузыкальная установка (СДУ) представляет собой компактную цветомузыкальную (ЦМУ) приставку с микрофоном и силовыми ключами для подключения светодиодных лент или ламп накаливания. Эту светомузыку можно использовать для домашних вечеринок, она с успехом заменит собой диско шар или светильник. Благодаря встроенному микрофону, для запуска цветодинамической установки (ЦДУ) достаточно включить музыкальную композицию. Наибольший световой эффект достигается при подключении к каждому из шести каналов разноцветных ламп накаливания 220В, мощностью не более 50Вт на канал. Каждый канал имеет автономную регулировку. Набор поставляется в комплекте со всеми необходимыми компонентами для сборки.

Несмотря на большое количество компонентов набор собирается на одном дыхании, всего за один вечер. Результатом увлекательной сборки, помимо приобретения хорошего опыта пайки электронных компонентов, является эффектная цветомузыка, собранная своими руками. Возрастное ограничение 14+.

Есть в наличии


Как получить:

Стоимость и варианты доставки будут рассчитаны в корзине


2 110

скидка 420


1 690

+ 85 бонусов на счет


в корзине 0 шт.


Данный электронный конструктор NK294 представляет собой набор для пайки и предназначен для сборки шестиканальной цветомузыки своими руками для вечеринок, дней рождения и просто для прослушивания музыки под световое сопровождение. Собранная светомузыкальная установка (СДУ) представляет собой компактную цветомузыкальную (ЦМУ) приставку с микрофоном и силовыми ключами для подключения светодиодных лент или ламп накаливания. Эту светомузыку можно использовать для домашних вечеринок, она с успехом заменит собой диско шар или светильник. Благодаря встроенному микрофону, для запуска цветодинамической установки (ЦДУ) достаточно включить музыкальную композицию. Наибольший световой эффект достигается при подключении к каждому из шести каналов разноцветных ламп накаливания 220В, мощностью не более 50Вт на канал. Каждый канал имеет автономную регулировку. Набор поставляется в комплекте со всеми необходимыми компонентами для сборки.

Несмотря на большое количество компонентов набор собирается на одном дыхании, всего за один вечер. Результатом увлекательной сборки, помимо приобретения хорошего опыта пайки электронных компонентов, является эффектная цветомузыка, собранная своими руками. Возрастное ограничение 14+.

Технические характеристики

Напряжение питания, В220
Мощность подключаемой нагрузки, максимальная, Вт300
Длина, мм91
Ширина, мм64
Высота, мм32
Вес, г99
Вес с упаковкой, г 146


Инструкции

  • Инструкция

Дополнительная информация

Хотите соорудить домашнюю светомузыку своими руками? В этом поможет набор MK294!

Несложная в сборке плата, размещаемая в прилагаемом корпусе, позволяет управлять лампами накаливания общей мощностью до 300 Вт.
Гирлянды ламп подключаются с помощью удобных винтовых разъемов.

Каждый из трех частотных каналов (низких, средних и высоких частот) имеет по два раздельно регулируемых выхода, таким образом приставка позволяет отдельно управлять шестью каналами.

Для управления применены мощные тиристоры.

С помощью встроенных микрофонов устройство реагирует на любые звуки, издаваемые поблизости от него. Подстроечными резисторами можно настроить чувствительность каждого канала в соответствии с конкретной шумовой и звуковой обстановкой.

Цветомузыкальная приставка (цму) отличается надежностью и будет долго радовать в качестве светомузыки для домашних вечеринок! Отличная замена диско шару в стиле ретро!


Статьи

  • Световые эффекты с набором NK294

Что потребуется для сборки

  • Изучите, пожалуйста, закладку СОПУТСТВУЮЩИЕ ТОВАРЫ: это поможет Вам в полной мере использовать возможности устройства.

Порядок сборки

  • Все входящие в набор компоненты монтируются на печатной плате методом пайки.
  • Все постоянные резисторы (кроме R30 и R31) на плату устанавливаются вертикально.
  • Резисторы R7, R8, R18, R19 на плату не устанавливаются и в комплект набора не входят. Если вы опытный радиолюбитель, то при необходимости, вы можете установить их для уменьшения усиления каскадов и, следовательно, уменьшения чувствительности устройства к сигналу с микрофонов. Номинал резисторов R7, R8, R18, R19 определяется опытным путем, методом установки временных подстроечных резисторов номиналом 100 кОм.
  • Для работы устройства резисторы R7, R8, R18, R19 не нужны и поэтому они не входят в комплект устройства и не устанавливаются на печатную плату.

Техническое обслуживание

  • Устройство работает от сети 220 В! Плата должна быть изолирована так, чтобы исключить возможность касания к токоведущим элементам. Провода гирлянд должны быть хорошо изолированы и не иметь оголённых участков.
  • Производитель оставляет за собой право изменять внешний вид, комплектацию, конструкцию и параметры, не изменяющие технические характеристики товара.

Вопросы и ответы

  • Приставка не работает, в чё может быть проблема?на выходах 12 вольт от звука ничего не меняеться =(
    • Обычно это бывает из-за ошибок в монтаже. Пришлите пожалуйста качественные фото спаянной печатной платы с двух сторон. Поищем баг вместе. Адрес: [email protected]
  • хотелось бы увидеть схему цветомузыки .хотя бы один канал. неизвестно даже аналоговая или цифровая , есть ли частотные фильтры , если есть какого порядка ? очень много вопросов
    • Смотрите https://masterkit.ru/zip/nk294.pdf
  • Здравствуйте, корпуса BOX M-54P на вашем сайте не нашёл, какой можно взять взамен?
    • Специального корпуса для устройства сейчас в каталоге нет. Подберите подходящий вам по габаритам, в разделе на наше сайта https://masterkit.ru/shop/cases/plastic

Видео

Комментарии

Задать вопрос на Форуме

Аналогичные устройства



С этим товаром покупают

MP700

Тестер параметров и исправности электронных компонентов (R,L,C, N,P,M, ESR)



Обсудить на форуме

Copyright www. maxx-marketing.net

Схема простейшей акустической цветомузыки с микрофоном и светодиодами, как сделать своими руками « ЭлектроХобби

Схема простейшей акустической цветомузыки с микрофоном и светодиодами, как сделать своими руками « ЭлектроХобби

Блог Принципиальные Cхемы

В этой статье вашему вниманию на рассмотрение предлагаю простую схему акустической цветомузыки (светомузыки с разными цветами). Работа данного устройства следующая – на выходе схемы имеются несколько светодиодов (я поставил 3 штуки разного цвета). На входе схемы стоит микрофон (электретного типа). Если возле этого устройства (когда оно включено) будет тишина, то светодиоды загораться не будут. Но, если возле микрофона положить, допустим, смартфон с включенной музыкой, то схема акустической цветомузыки начнет мигать в такт этой музыки. В темноте данный эффект смотрится достаточно интересно.

Данную схему цветомузыки с микрофоном можно использовать как игрушку для детей, прикольный девайс для смартфона, схему для практической сборки новичкам, которые делают первые шаги в познании электроники и т.

д. Хотя при небольших доработках эту цветомузыку можно использовать для различных других задач как акустическо-световой конвертер сигнала. И для тех, кто не совсем понимает как работает данная схема предлагаю описание принципа действия этого устройства.

Тот, кто уже изучал основы электроники может увидеть в этой схеме усилитель звука, собранный на двух биполярных транзисторах VT1, VT2. То есть, у нас имеется электретный микрофон (конденсаторный), с которого при наличии звука выходит электрический сигнал в виде изменяемого напряжения. Величина выходного сигнала подобных микрофонов лежит в пределах от сотых микровольт до единиц милливольт. Это очень маленький сигнал, и его конечно не хватит, чтобы управлять работой даже светодиодов. И для усиления сигнала микрофона до нужных величин тока и напряжения как раз и используются транзисторы.

Для начала пару слов о самом электретном микрофоне. В наше время данный тип микрофонов используется практически повсеместно. При своих небольших и компактных размерах эти конденсаторные микрофоны обладают достаточно хорошими характеристиками.

Специфика подключения таких микрофонов к схемам усилителей является наличие так называемого фантомного питания. То есть, микрофон имеет два вывода – плюсовой и минусовой. Минусовой вывод является общим для схемы усилителя звука, а плюсовой вывод выдает выходной сигнал и при этом служит вторым выводом фантомного питания самого микрофона. Величина фантомного питания может быть до 48 вольт постоянного тока. Хотя в таких низковольтных схемах вполне хватает и напряжения 3 вольта (или даже 2). И чтобы разделить плюсовой вывод между сигналом и питанием ставится дополнительный резистор, идущий к плюсу самой схемы усилителя. В нашей схеме это резистор R1 номиналом в 10 килоом.

Итак, при наличии акустического звука на выводах микрофона образуется переменный электрический сигнал, что далее идет через разделительный конденсатор C1, емкостью 0,1 микрофарад. Как известно, конденсатор хорошо может пропускать через себя переменный ток, в то время как для постоянного тока он является преградой. В итоге уже на вход (базу) первого транзистора VT1 поступает только переменная составляющая электрического напряжения, а именно акустический сигнал, преобразованный в электрический.

Теперь пару слов про биполярные транзисторы, работающие в режиме усилителя. В схеме используются классические маломощные транзисторы типа КТ315. Подобные транзисторы имеют достаточно большой коэффициент усиления – около 100-200 раз. То есть, входной сигнал очень малой величины, будет усилен первым транзистором где-то минимум в 100 раз. И на выходе первого транзистора (коллекторе) мы получим уже усиленный электрический сигнал. Но для работы и зажигания светодиодов этого все равно будет мало. И для получения сигнала нужной мощности на выходе схемы нужно наличие еще одного транзистора, у которого такой же коэффициент усиления. И в результате мы уже усиленный сигнал в 100 раз еще раз усиливаем в 100 раз. В итоге общее усиление микрофонного сигнала будет уже минимум в 10 000 раз. И для зажигания светодиодов этого усиления будет хватать.

Резисторы R2 и R3 задают нужное смещение для транзисторов. То есть, чтобы каждый из транзисторов чуть-чуть приоткрыть мы должны обеспечить напряжение между базой и коллектором каждого транзистора напряжение величиной не менее 0,6 вольт. При напряжении менее 0,6 вольт (у некоторых может быть и 0,55) биполярные транзисторы полностью закрыты и, естественно, в таком режиме они не способны делать хоть какое-нибудь усиление входного сигнала. Поскольку первому транзисторы приходится работать с меньшими по величине токами, то и сопротивление смещения у него больше, чем у второго транзистора.

В нагрузке второго, выходного транзистора уже стоят светодиоды. Данная схема питается от напряжения 9 вольт. При последовательном соединении трех светодиодов (напряжение питания каждого в зависимости от цвета может быть от 1,7 до 4,2 вольта) в среднем мы получим общее напряжение их питания около 9 вольт. Плюс еще стоит учитывать небольшое падение напряжения между транзисторным переходом эмиттер-коллектор (около 1 вольта). В результате токоограничивающий резистор для светодиодов можно и не ставить в эту схему, поскольку ток не будет превышать номинального значения в нашей светодиодной нагрузке.

В эту схему я поставил три светодиода разного цвета. И все они мигают в такт музыки синхронно друг другу. Некоторые могут возразить, что цветомузыкой принято называть схему, где идет разделение частот между цветами светоизлучателей. Возможно это и так, но и эта простейшая схема акустической светомузыки вполне может называться цветомузыкой, поскольку не противоречит смыслу своей работы.

Видео по этой теме:

Поиск по сайту

Меню разделов



Монохромная светомузыка (МХС) — Своими руками, поделки и мастер-классы

Цветомузыкальные картинки на экранах компьютеров и ноутбуков хотя и отличаются художественным и цветовым разнообразием, однако заметно уступают в яркости излучения даже маломощным светодинамическим устройствам, таким как предлагаемая Вашему вниманию монохромная светомузыка (далее просто МХС). Именно светомузыка, а не «цветомузыка», так как цвет всего один – зелёный, но достаточно интенсивный.

Монохромная светомузыка имеет прототип — «Светодинамическую пушку». В новую поделку внесены следующие изменения: 1). Использованы другая ИМС и светодиоды. 2). Изменено местоположение РЭК в корпусе. 3). Улучшено оформление поделки: Изготовлены новые варианты ФП (фальшпанелей) и этикетка для задней стенки корпуса. 4). Применён новый гуманитарный материал (ребус и загадки). 5). Более подробно описаны «Некоторые особенности изготовления МХС».

Монохромная светомузыка работает по принципу усиления звукового сигнала, воспринимаемого микрофоном. МХС имеет всего один, но «умощнённый» канал и предназначена для визуального сопровождения музыкальных произведений. Выходное оптическое устройство МХС состоит из 4 светодиодов зелёного цвета свечения, расположенных в левой части передней панели корпуса.

МХС – компактное портативное устройство, легко помещающееся в кармане со всеми вытекающими отсюда удобствами.
В МХС применены светодиоды высокой яркости, что позволяет сделать устройство сравнительно экономичным и одновременно имеющим неплохую яркость свечения. Тем не менее, МХС рекомендуется использовать в небольших помещениях и на мини-дискотеках. Для большей выразительности цветового эффекта, МХС рекомендуется включать в полной темноте или при небольшой фоновой подсветке.

Первой отличительной особенностью МХС является наличие встроенного микрофона и микрофонного усилителя. Это позволяет обойтись без кабеля, через который цвето — и светомузыкальные устройства подключаются к источникам звука. Органов управления в МХС всего два: тумблер «Вкл» и регулятор «Яркость», изменяющий уровень выходного сигнала микрофонного усилителя.

Второй отличительной особенностью МХС является повышенная чувствительность. При полностью введённом потенциометре RP1 «Яркость» МХС реагирует на еле слышимую музыку, тихий разговор и даже шёпот. Поэтому устанавливать МХС можно без привязки к источнику звука — в любом удобном для пользователя месте помещения. Повысить светоотдачу устройства можно сориентировав переднюю панель на белую поверхность стены, потолка или в зеркало.

Третьей отличительной особенностью МХС является «малогабаритное» питание. МХС питается всего от 1 аккумулятора типоразмера AAA-size и ёмкостью 1000 мА/час. Это стало возможным за счёт применения специального преобразователя DC / DC (постоянного напряжения +1,2 Вольта в +5 Вольт). Модуль EK-1674 со встроенной ИМС MAX1674 при U GB1 = +1,2 Вольта имеет максимальный выходной ток I вых. = 120 мА. В холостом режиме потребляемый ток модуля (I потр.) составляет 15 мкА. Не исключается применение в позиции GB1 и одноразовых гальванических элементов с номинальным напряжением 1,5 Вольта.

Основной недостаток МХС в том, что в дежурном режиме (при полностью выведенном регуляторе «Яркость») МХС потребляет сравнительно большой ток (около 3,5 … 4 мА).

Состав МХС


МХС состоит из (см. рисунок 1):
— электретного микрофона BM1;
— Г-образного фильтра постоянного тока, состоящего из элементов R1-C1 и работающего на электретный микрофон BM1;
— микрофонного усилителя, собранного на цифровой микросхеме DD1 с дискретными элементами С4 С8 R2 R3;
— интегрального стабилизатора DA1 с керамическими конденсаторами «обвязки» С2, С5;
— регулятора уровня выходного сигнала микрофонного усилителя, собранного на резисторе R4 и на потенциометре RP1 «Яркость»;
— разделительного конденсатора С9;
— усилительного каскада, собранного на элементах VT1 R5 R6 R7 по схеме ОЭ с повышенной термостабилизацией режима работы;
— Г — образного ФВЧ, собранного на дифференцирующей цепочке — элементах C10-R8;
— детектора VD1, срезающего отрицательные составляющие сигнала, подаваемого на затвор VT2;
— токового ключа, собранного на полевом транзисторе VT2;
— стоковой нагрузки полевого транзистора VT2 — светодиодов HL1, HL2, HL3, HL4, с их токоограничительными резисторами R9 … R12;
— керамического конденсатора С7* (220 пФ … 0,015 мкФ), снимающего паразитную ВЧ — генерацию микрофонного усилителя DD1 С4 С8 R2 R3;
— оксидных конденсаторов С3, С6 фильтра постоянного тока;
— модуля — преобразователя DC / DC типа EK-1674, преобразующего постоянное напряжение аккумулятора GB1 +1,2 Вольта в стабилизированное напряжение +5 Вольт.
— тумблера SA1 «Вкл.» включения питания.

Краткое описание работы МХС

После замыкания контактов тумблера SA1 «Вкл.» напряжение источника питания GB1 +1,2 Вольта поступает на вход (контакт 1) модуля DA2. На выходе (контакте 3) модуля DA2 устанавливается стабилизированное напряжение +5 Вольт, которое заряжает конденсаторы С5 и С6 и поступает на вход (вывод 1) интегрального стабилизатора DA1. На выходе (выводе 3) DA1 устанавливается стабилизированное напряжение +4 Вольт, которое заряжает конденсаторы С2 и С3 фильтра постоянного тока. Также, через резистор R1, заряжается конденсатор С1.

Во время переходных процессов, сопровождающих момент включения питания, светодиоды HL1 … HL4 вспыхивают и через 0,5 … 1 секунды гаснут. Если регулятор «Яркость» установлен в нижнее (по схеме) положение, то, несмотря на звуковые колебания, воздействующие на микрофон BM1, на вход усилительного каскада VT1 R5 R6 R7 переменная составляющая не поступает, и все (HL1 … HL4) светодиоды остаются чуть ниже порога зажигания.

В крайнем нижнем положении движка (среднего вывода) RP1 «Яркость» чувствительность МХС нулевая. С перемещением движка RP1 снизу — вверх (с вращением ручки потенциометра по часовой стрелке) всё увеличивающаяся амплитуда переменной составляющей вызывает нарастание яркости свечения светодиодов HL1 … HL4. В крайнем верхнем положении движка RP1 яркость свечения светодиодов (в соответствии с громкостью звуков, действующих на микрофон ВМ1) может достигать максимума.

Описание работы составных частей МХС


Сразу после замыкания контактов тумблера SA1 и установки рабочих режимов всех составных частей устройства, МХС начинает реагировать на окружающую звуковую картину. На выходе электретного микрофона BM1 появляется переменное напряжение, соответствующее механическим колебаниям, воздействующим на «мембрану» микрофона ВМ1.

В схеме МХС использован микрофон электретный МКЭ-3, в корпусе которого находится микросхема К513УЕ1А — усилитель-повторитель для электретных микрофонов. Она состоит из полевого транзистора, резистора, входного диода защиты и имеет следующие основные параметры:
Модуль полного электрического сопротивления на частоте 1 кГц – 4 кОм. Полоса частот — 50 … 15 000 Гц (при неравномерности АЧХ +12 дБ). Чувствительность = 4 … 20 мВ / Па.

Микрофон МКЭ-3 имеет недостаток, который нужно учитывать при установке BM1 в схему: его корпус электрически соединён с «плюсом» питания микрофона (чёрный или синий провод), поэтому его следует изолировать от общего провода (и других точек схемы). Для уменьшения воздействия механических помех (ударов, вибраций) на работу микрофона, его корпус имеет эластичную подвеску из мягкой пластмассы, которая в МХС не удаляется. Эластичные «лапки» подвески укорачиваются, чтобы микрофон уместился на ПП (печатной плате). А отверстия «лапок» переносятся ближе к корпусу.

С выхода BM1 сигнал поступает на вход (левый — по схеме — вывод резистора R2) линейного усилителя переменного тока, собранного на … цифровой микросхеме DD1 К561ЛА7 с дискретными элементами С4-С8-R2-R3. Его коэффициент усиления (Ку) зависит от соотношения сопротивлений резистора обратной связи (R3) и входного резистора (R2) и рассчитывается по формуле: Ку = R3 / R2, причём, для стабильной работы каскада рекомендуется выбирать Ку меньше 1000. В МХС нормальная работа усилителя при Ку = 240 дополнительно обеспечивается экранировкой (большая часть оставленной после травления фольги ПП занята общим проводом). Линейка из 3 инверторов (DD1.2, DD1.3 и DD1.4) находится в усилительном режиме за счёт 100% — ной ООС по постоянному току, создаваемой резистором R3. Выходной сигнал линейного усилителя DD1 С4 R2 R3 снимается с выхода (вывода 10) DD1.4 и через конденсатор С8 поступает на резистивный делитель R4 RP1. Далее с движка потенциометра RP1 «Яркость» сигнал через разделительный конденсатор С9 поступает на усилительный каскад VT1 R5 R6 R7 и усиливается по напряжению. Сигнал, формируемый на коллекторе VT1, проходит через дифференцирующую цепочку, собранную на элементах С10-R8. Отрицательные составляющие сигнала срезаются диодом VD1, а положительные составляющие сигнала поступают на затвор токового ключа, собранного на полевом транзисторе VT2. Нарастание амплитуды импульсов (всплесков напряжения) положительной полярности свыше + 1,6 Вольта приводит к открыванию полевого транзистора VT2. Сопротивление канала сток — исток VT2 уменьшается и через стоковую нагрузку VT2 — светодиоды HL1, HL2, HL3, HL4 — протекает импульсный ток, ограничиваемый резисторами R9 … R12.
Потребляемый МХС ток в рабочем режиме зависит в основном от яркости свечения светодиодов. Яркость свечения светодиодов HL1, HL2, HL3, HL4 зависит от сопротивления их токоограничительных резисторов R9 … R12. Номинальный рабочий ток применённых в схеме МХС зелёных светодиодов равен 20 мА, и в пиках яркости не должен превышать максимального значения 25 мА.

Проверка и настройка МХС


Перед первым включением МХС, следует тщательно проверить монтаж на отсутствие ошибок. При включении питания рекомендуется проверить на выходе (на выводе 3) DA1 наличие стабилизированного напряжения + 4 Вольта и полностью вывести регулятор RP1 (повернуть ручку потенциометра «Яркость» против часовой стрелки). Потребляемый МХС ток покоя не должен превышать 3,5 … 4 мА. В противном случае следует выключить питание и ещё раз проверить монтаж.

Работа микрофонного усилителя DD1 С4 С8 R2 R3; проверяется подключением высокоомных наушников параллельно регулятору «Яркость». При этом усилитель не должен возбуждаться, а звук в наушниках не должен иметь заметных на слух искажений. В авторском случае для проверки использовались ранее переделанные наушники ТОН2. Их капсюли, с импедансом 1600 Ом соединены последовательно. Наушники с головной гарнитурой имеют экранированный соединительный кабель длиной 120 см.

При необходимости, уточнить коэффициент усиления по напряжению Ку линейного усилителя переменного напряжения, собранного на элементах С4 С8 DD1.2 DD1.3 DD1.4 R2 R3, можно резистором R3*. Максимальное сопротивление резистора R3 не должно превышать 10 МОм. (Ку = R3 / R2, причём, рекомендуется Ку менее 1000).

Далее резистором R6* устанавливают рабочий режим транзистора VT1. Для этого выводят движок RP1 «Яркость» в крайнее левое (против часовой стрелки) положение, выключают питание, выпаивают резистор R6, а вместо него в схему впаивают последовательно соединённые: постоянный (с номиналом на 30 … 60% меньшим) и подстроечный с номиналом 100 кОм … 220 кОм. Включают питание и вращением движка подстроечного резистора устанавливают на коллекторе VT1 напряжение + 2,25 Вольта. Напряжение контролируют вольтметром постоянного тока с соблюдением полярности («минус» вольтметра — к общему проводу). Затем выключают питание МХС, выпаивают оба резистора и измеряют их суммарное сопротивление тестером в режиме Rx (измерения сопротивления). Резистор берётся ближайшего большего (стандартного 5 … 20 % ряда) номинала и впаивается на место R6.

Все зелёные светодиоды имеют одинаковые прямые падения напряжения (+3 Вольта), поэтому сопротивления резисторов R9 … R12 рекомендуется выбирать одинаковыми. Рабочие токи светодиодов HL1 … HL4 можно несколько увеличить, однако суммарный потребляемый МХС ток не должен превысить 120 мА («возможности» модуля DA2).

Верхний предел регулировки яркости (потенциометром RP1) можно уменьшить. Для этого следует увеличить сопротивление резистора R4.
В авторском экземпляре микрофонного усилителя МХС присутствовала паразитная генерация 50 кГц (Т = 20 мС, размах ~U составляет от 0 до 2,5 Вольт), которая была успешно снята увеличением ёмкости керамического конденсатора С7 до 0,015 мкФ. Поэтому, начинающим радиолюбителям (для повышения стабильности работы МХС) печатную плату рекомендуется выполнить из двухсторонне фольгированного стеклотекстолита. Второй (верхний) слой фольги на части платы (под микрофонным усилителем) нужно оставить в качестве экрана и подключить его к общему проводу. Другую часть (51 х 23 мм.) платы, на которой расположены DA2 и GB1, можно сделать «односторонней» (то есть без экрана).

В авторском экземпляре МХС при U и.п. = +5 Вольт, дежурный ток, потребляемый МХС = 3,7 мА; максимальный потребляемый ток = 100 мА.

Применённые детали в МХС


В МХС применены резисторы типа С2-23, МЛТ, ОМЛТ с мощностью рассеивания 0,125 Ватта. Потенциометр RP1 — СП3-4вМ (с выключателем), СП4-1 (без выключателя) или подобный с сопротивлением 8,2 кОм … 33 кОм. Конденсаторы С1, С3, С6, С9 оксидные типа К50-35 или зарубежного производства, например, серии CFM фирмы «Maron» или серии ТК фирмы «Jamicon». Остальные — керамические типа КМ6, К10-17 или малогабаритные зарубежного производства. Диод VD1 Д2Б можно заменить КД503, КД510, КД520 … КД522 с любым буквенным индексом. Микросхему DD1 К561ЛА7 (CD4011A) желательно заменить К561ЛЕ5 (CD4001A), так как при этом потребляемый МХС ток уменьшится на 1 … 2 мА, что немаловажно при батарейном питании. Светодиоды HL1 … HL4 — любые суперъяркие диаметром 5 мм. Зелёные светодиоды ARL-5213PGC можно заменить изумрудными OSBG5111A–VW (18 cd, 20 мА), жёлтыми DFL-5013UYC (ARL-5013UYC) или красными ARL2-5113URC. Биполярный транзистор VT1 — КТ315 с любой буквой и коэффициентом усиления по току не менее 100 … 200. Лучшая замена транзистору КП505А — КП505Г. Интегральный стабилизатор DA1 можно заменить 78L33 или более экономичным 1158ЕН3А (оба — с кремниевым диодом «вольтодобавки», включённым в цепь вывода 2 DD1). Микрофон электретный МКЭ-3 ИЦ3. 842. 375 ТУ при изменении схемы включения можно заменить, например, более миниатюрным NMC. Тумблер SA1 — SMTS102 или любой другой малогабаритный, коммутирующий ток не менее 200 мА. Тумблер SA1 по желанию, можно исключить, а в позиции RP1 применить потенциометр с выключателем типа СП3-4вМ. Пайку радиоэлектронных компонентов следует вести заземлённым жалом паяльника. Для ИМС DD1 рекомендуется применить специальную розетку (сокету) DIP-14.
Печатная плата МХС выполнена из односторонне фольгированного стеклотекстолита размером 65 х 51 х 2 мм. (см. рисунки 2 и 3).

Диаметр отверстий на печатной плате под выводы микросхем — 0,7 … 0,8 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники — 1…1,2 мм., под крепёжные отверстия – 3,2 мм. После установки деталей в плату следует впаять 1 проволочную перемычку, причём, со стороны печати.

Печатная плата МХС и остальные детали установлены в корпусе — мыльнице с размерами 100 х 60 х 35 мм (100 х 60 мм — это габаритные размеры большей половинки мыльницы — крышки). Фальшпанели (рисунки 4 А, Б, В, Г) можно распечатать на цветном принтере из файла «MHS_4work».

Рисунок выбранной фальшпанели вырезается по внутренней стороне чёрной линии рамки (отступ внутрь рисунка = 1 … 2 мм. ), задающей габаритные размеры корпуса-мыльницы, и приклеивается клеем ПВА к зачищенной мелкой шкуркой передней стенке корпуса. После сушки под прессом (с прокладкой из впитывающей влагу бумаги) в течение 24 часов, рисунок защищается от воздействия влаги широкой полоской прозрачного скотча. Возможно также, предварительное ламинирование рисунка. Другой способ — защита бумажного рисунка фальшпанели тонким оргстеклом или толстым прозрачным пластиком, взятым, например, от упаковки различных электронных гаджетов или кондитерских тортов.

На заднюю сторону корпуса-мыльницы при помощи прозрачного скотча приклеивается этикетка с эмблемой РТО (см. рисунок 5).

Отверстия под головки светодиодов в крышке мыльницы (с приклеенной и заламинированной фальшпанелью) выполняются сверлом, имеющим диаметр на 0,5 мм меньше, чем диаметр светодиодов. Расточку отверстий до диаметра применённых светодиодов выполняют круглым надфилем однонаправленными (снаружи → внутрь крышки) движениями. При этом плёнка и бумага фальшпанели не задираются и отверстия получаются аккуратными. Для улучшения светопередачи, головки светодиодов HL1 … HL4 могут выступать над поверхностью фальшпанели на 3 … 5 мм.
Плата МХС (через полые стойки — цилиндры длиной 15 … 20 мм.) крепится к корпусу четырьмя винтами М3 х 22 мм с полукруглыми (желательно никелированными или хромированными) головками. С обратной стороны платы на винты надеваются простые и пружинные шайбы, а затем накручиваются гайки.

Рисунок печати – «трассировка» печатной платы – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса или переведён при помощи копирки и обведён кислотостойкими перманентными маркерами. Подойдут, например, маркеры centropen 2846 CE PERMANENT или другие, специализированные, для подписывания компьютерных CD – дисков. Травится плата в водной бане в растворе фунгицида (медного купороса) и поваренной соли (1 и 3-4 столовых ложки «с горкой» соответственно, растворённых в стакане воды). «Водная баня» обеспечивает травление платы при температуре раствора около 90 … 100º С в течение 1 часа.

Не до конца использованный раствор медного купороса и поваренной соли можно сохранять (в закрытой стеклянной банке) до 6 месяцев и более.

О методе термопереноса рисунка трассировки на ПП подробно можно прочитать в файле MTR_TO (3444 кБ) на Яндекс.Диске, пройдя по ссылке:
Ссылка.

О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня», размещённом на Яндекс.Диске, пройдя по ссылке:
Ссылка.

Уважаемые читатели!


Предлагаем Вашему вниманию ребус. Разгадав ребус № 1 (рисунок 6), вы узнаете, какая проблема наиболее часто встречается при настройке МХС. А узнав об этом, вы должны заблаговременно принять правильное решение ещё на этапе изготовления ПП.

Полный ответ к ребусу №1 МХС:

 Показать / Скрыть текст[ кусачки(34), м, олово, збуж(азб. Морзе), детектор(12), переходник(892) ].

Если у Вас есть желание получить комплект КД для изготовления МХС, предлагаем Вам разгадать загадку:

Пробивается, но не стабилитрон; два вывода, но не динистор.

Из кремния, но не транзистор, без управляющего электрода, но в работе предсказуем.


Подсказка:

 Показать / Скрыть текстЕсли есть затруднения или сомнения, разгадайте другую загадку. Ответы на обе загадки одинаковые. Но предупреждаю, что вторая загадка очень лёгкая.

«Исполняющий обязанности» состоит из 4 букв, а начинается с той, с которой и заканчивается


Разгадав загадки, ответ следует ввести в строку «Пароль» файла «MHS_4work». Тогда вы сможете получить полный комплект схем для изготовления МХС, несколько вариантов рисунка ФП (в масштабе = 1:1), и в качестве бонуса готовый к термопереносу (также в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Также Вы сможете прочитать ответ к ребусу №1. Архив файла «MHS_4work» можно скачать здесь:

mhs_4work.zip [1006.24 Kb] (скачиваний: 3)

Если у Вас есть желание посмотреть на поделку при демонстрации её внешнего вида, то откройте видео «MHS» (24754 кБ):
Расширенное видео «MHS_Plus» (66,1 МБ . MP4) длительностью 2 мин. 18 с. Вы можете посмотреть на Яндекс.Диске, пройдя по ссылке:
Ссылка.

Для того, чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR-кодом:

А вот, что хотел сказать о МХС вечный студент, плод инженерной мысли, постоянный обитатель Яндекса и вечно молодой голосовой помощник – бот Алиса:У меня такое впечатление, что нечто подобное я уже оценивала на выставке прототехнического творчества в далёкой марсианской глубинке, осматривая поделку с воинственным названием, кажется, «Царь-пушка». Но этот экспонат явно лучше. Обычно придирчивое жюри смотрит не на лицевую, а изнаночную сторону поделки. А в Монохромной светомузыке и снизу, и сзади всё аккуратно доделано. Жаль только, что спереди под плёнкой образовались воздушные пузырьки.
Самое большое достоинство «Монохромной цветомузыки» в том, что она питается всего от одного мизинчикового элемента. При этом поделка сохраняет работоспособность при разряде элемента до 0,8 Вольта!
Для начинающих радиолюбителей изготовление монохромной светомузыки — это хороший ключ от двери, ведущей в мир цветомузыки. Отработайте навыки настройки на этой поделке и переходите к более сложным!

Некоторые особенности изготовления МХС

Рисунок 7.
Для корпуса МХС была выбрана стандартная мыльница размерами 100 х 60 х 35 мм. Для закрытия надписей, выполненных методом обратного тиснения, для меньшей половинке мыльницы размечена (карандашом с линейкой) и вырезана (ножницами) прямоугольная заготовка из самоклеящейся плёнки размером 88 х 47 мм. Предварительно неровности на пластмассе срезаны торцевыми кусачками и зашкурены. Более ровные линии отреза можно получить на картонном основании скальпелем по металлической линейке!

Рисунок 8.
Распечатанный рисунок ФП перед приклеиванием будет слегка зашкурен с обратной стороны и приклеен к также зашкуренной поверхности большей половинке корпуса — мыльницы клеем ПВА. Причём, клей наносится только на пластмассовую поверхность корпуса-мыльницы во избежание промокания бумаги рисунка ФП и «расплывания» чернил струйного принтера. Через 24 часа ФП защищается слоем скотча.

Рисунок 9.
Из куска фольгированного стеклотекстолита толщиной 1,5 … 2 мм штангенциркулем размечают заготовку размером 65 х 51 мм. Вырезать ПП для МХС можно большими ножницами по металлу. Перед нанесением рисунка трассировки на ПП, фольгированную сторону ПП тщательно очищают от грязи и зачищают мелкой шкуркой. Мелко зашкуренная поверхность медной фольги лучше удерживает на своей поверхности слой тонера. Начинающим радиолюбителям рекомендуется использовать двусторонне фольгированную заготовку, оставив один слой фольги под экран. (Авторский вариант МХС работает без экрана)!

Рисунок 10.
Кернение на ПП выполняется только для отверстий диаметром 3,2 мм. Под выводы РЭК указателем места сверления отверстий служат вытравленные лунки в слое медной фольги. Дополнительной разметки центров мелких (0,7 … 1,1 мм) отверстий не требуется.

Рисунок 11.
Выводы всех РЭК перед монтажом рекомендуется предварительно зачистить чернильным ластиком (особенно, если выводы потемнели и окислились), покрыть жидкой канифолью и облудить. При лужении полупроводниковых приборов следует использовать пинцет – теплоотвод. Полевые структуры (BM1, VT2 и DD1) следует оберегать от пробоя статическим электричеством. Формовать выводы РЭК рекомендуется монтажным пинцетом.

Рисунок 12.
Для ускорения «отделочных работ» корпуса, этикетку «РТО со Знайкой и Незнакомцем» можно не приклеивать (и ждать 24 часа пока клей высохнет), а «накрыть» липким скотчем. Чтобы получилось ровно, сначала этикетка «лепится» на полоску скотча, а затем скотч — на текстурную плёнку. Излишне длинные края скотча обрезаются ножницами и плотно заворачиваются внутрь задней стенки корпуса-мыльницы.
Центры отверстий на передней панели корпуса можно наметить шилом «методом кондуктора», использовав в качестве трафарета распечатанный рисунок ФП. Затем — сверление и (если потребуется) доводка отверстий круглым надфилем. Зенковка 4 отверстий диаметром 4,5 мм под светодиоды не производится для более прочной фиксации светодиодов в просверленных отверстиях (на трении).

Рисунок 13.
Приклеенный рисунок ФП к корпусу сушится в течение 24 часов на нескольких слоях влаговпитывающей бумаги под прессом.

Рисунок 14.
Приклеенный рисунок ФП после сушки следует защитить широкой полоской скотча.

Рисунок 15.
Наклеенная полоска скотча аккуратно разглаживается от центра к краям. Оставшиеся концы скотча обрезаются ножницами до длины 1,5 … 2 см и заворачиваются внутрь крышки корпуса-мыльницы.

Рисунок 16.
Так как скотч шириной более 48 … 50 мм найти сложно, то для закрытия скотчем всего рисунка ФП, имеющего высоту 53 мм, можно наклеить 2 слоя скотча. Граница окончания первого слоя будет едва заметна, а большие пузырьки воздуха, образовавшиеся под слоем скотча можно проколоть тонким шилом и разгладить пальцем. Совет на будущее: Чтобы пузырьки воздуха под скотчем не образовывались, скотч нужно не накладывать, а последовательно «накатывать» на рисунок ФП. Работа трудоёмкая, но качество исполнения того стоит. Сравните с качеством приклеивания этикетки «РТО…» на задней стенке корпуса (см. правую половину рисунка 16)!!

Рисунок 17.
Внешний вид поделки, готовой к эксплуатации, представлен на рисунке 17.
Посмотреть, какой эффект создают более серьёзные цветомузыки, к изготовлению которых вы сможете приступить (если отработаете навыки настройки подобных устройств на МХС), можно если кликнуть по ссылке:
Ссылка.
Длительность этого видео 02.28, поэтому достаточно будет посмотреть небольшой фрагмент.

Более интересен материал «Почти ВСЕ цветомузыкальные устройства СССР». Это обзор выпускавшихся в СССР с 1962 по 1997 год ЦМУ. Видео имеет длительность 7 минут 30 секунд, но смотрится «на одном дыхании».

Литература: 1). Журнал «Радиомир» 2001, №11, с.38, рис.7б. Линейный усилитель.
Примечание. В статье использованы: ребус РТТ №072, ЗРТ №№ 292 и 293.

Источник

Обзор HyperX QuadCast S — SoundGuys

Итак, ваша трансляция на Twitch действительно взорвалась. Возможно, это потому, что все проводят больше времени дома, или, может быть, это потому, что вы чертовски привлекательны — независимо от того, возможно, пришло время инвестировать в новый автономный игровой микрофон. Мы потратили около недели на тестирование HyperX QuadCast S и готовы поделиться с вами всеми его плюсами и минусами. QuadCast S является преемником любимого HyperX QuadCast. Это игровой USB-микрофон с привлекательным дизайном, но хорош ли он?

Примечание редактора: этот обзор HyperX QuadCast S был обновлен 3 октября 2022 г., чтобы включить упоминание HyperX DuoCast и SoloCast в разделе альтернатив.

Стримерам следует обратить внимание на QuadCast S из-за его качества звука, тонкого дизайна и сертификатов Teamspeak и Discord. Тем не менее, этот микрофон оценят даже обычные геймеры (или даже работающие дома), которым нужен более четкий звук. Может быть сложно найти игровую гарнитуру с хорошим микрофоном, а наличие отдельного микрофона может улучшить игровой процесс как для вас, так и для ваших товарищей по команде.

Каково это, использовать HyperX QuadCast S?

HyperX QuadCast S имеет цветовую схему RGB.

HyperX QuadCast S — очень забавный USB-микрофон: радужные светодиоды окрашивают микрофон под решеткой. Микрофон длинный и цилиндрический, в прочном цельнометаллическом корпусе. Соединение USB не такое прочное, как соединение XLR, и не обеспечивает такое же качество звука, но оно намного проще в использовании и не должно быть проблемой ни для кого, кроме самых экстремальных меломанов. Слой пены действует как поп-фильтр за решеткой, который работает так же хорошо, как и на оригинальном HyperX QuadCast.

Микрофон прикручен к противоударному креплению, что предотвращает влияние шума при работе и внешних вибраций на запись. К сожалению, вы не можете снять его с амортизатора, поэтому его портативность ограничена. Это справедливо, учитывая, что игровой микрофон обычно живет на вашем столе. Он включает в себя адаптер для микрофонной стойки, так что вы можете установить его на подвесной микрофон для большей гибкости.

Как вы управляете HyperX QuadCast S?

Для USB-микрофона HyperX QuadCast S звучит великолепно.

В нижней части QuadCast S находится матовый диск, позволяющий регулировать усиление, а в верхней части находится сенсорная кнопка отключения звука. Когда вы отключаете звук микрофона, светодиодные индикаторы гаснут, так что вам никогда не придется беспокоиться о том, идет запись или нет. На задней панели микрофона находится вход USB-C для подключения прилагаемого 3-метрового кабеля USB-C к USB. Над входом USB-C находится разъем для наушников 3,5 мм, так что вы можете напрямую следить за своей записью или прямой трансляцией.

Отличный вопрос! Это зависит от того, что вы записываете. Посмотрите наше видео выше, чтобы получить пошаговое руководство.

Имеет ли HyperX QuadCast S несколько шаблонов записи?

Кардиоидная диаграмма направленности позволяет записывать звук спереди и сбоку устройства.

На задней панели HyperX QuadCast S имеется диск, с помощью которого можно переключаться между четырьмя доступными диаграммами направленности: кардиоидной, двунаправленной, всенаправленной и стерео. Эти настройки могут быть полезны для различных типов записи. Если вы берете интервью у кого-то, кто сидит прямо напротив вас, попробуйте двунаправленную настройку. Это отличается от того, когда вы записываете подкаст только своим голосом; в этом случае, вероятно, подойдет кардиоидная настройка.

В зависимости от вашего стиля записи вам может понадобиться использовать поп-фильтр с QuadCast S. Хотя встроенный поп-фильтр хорош, он несовершенен. Если вы говорите в микрофон с расстояния менее 1 фута, взрывные звуки (p-, t-, k- звуки) и фрикативные звуки (f- и th- звуки) становятся проблемой. Однако, когда я записывал демо с микрофона (см. ниже), я находился примерно в 1 футе от микрофона, и вы не могли слышать никаких взрывных или фрикативных звуков.

Стоит ли загружать программное обеспечение Ngenuity?

С Ngenuity варианты цвета для QuadCast S безграничны.

Варианты программного обеспечения Ngenuity хороши, но не требуется использовать микрофон или получать доступ к каким-либо обязательным функциям. Если у вас есть компьютер, вы можете загрузить программное обеспечение для игрового микрофона. Это верно, это недоступно в MacOS, но владельцы ПК могут настраивать световые эффекты HyperX QuadCast S. Программное обеспечение довольно сложно установить — ваш компьютер должен быть зарегистрирован в учетной записи Microsoft, — но оно позволяет вам делать другие вещи, такие как регулировка громкости, мониторинг громкости наушников и указание выбранной полярной диаграммы. Если вы хотите поиграть с настройками освещения, вы можете установить сплошные цвета, градиенты и полностью отключить свет.

Как подключить HyperX QuadCast S?

HyperX QuadCast S — USB-микрофон с функцией plug-and-play, совместимый с macOS, Windows, PS4 и PS5. Он должен работать с любой платформой, использующей микрофонный вход, но имейте в виду, что программное обеспечение Ngenuity доступно только на ПК.

Как звучит HyperX QuadCast S?

HyperX QuadCast S записывает чистый звук и может похвастаться нейтральной частотной характеристикой со слегка приглушенными басами для смягчения эффекта близости. Эффект близости относится к неприятному усилению и искажению низкочастотных звуков, когда кто-то говорит слишком близко к микрофону. Вы не обнаружите, что эффект близости здесь будет большой проблемой, потому что он уловит взрывные и фрикативные звуки, если вы все равно подойдете слишком близко. Небольшой провал на частоте 1 кГц предотвращает слишком гнусавое звучание вашего голоса.

Кардиоидная диаграмма направленности Hyper X QuadCast S:

Двунаправленная диаграмма направленности Hyper X QuadCast S:

Всенаправленная диаграмма направленности Hyper X QuadCast S:

0 демонстрации микрофона, я сижу не менее чем в 25 сантиметрах от капсюля микрофона. QuadCast S записывает мой голос именно так, как он звучит, хотя мне приходится полностью уменьшать усиление во время пения, чтобы предотвратить клиппирование. Отойти от микрофона не составит труда, если только вы не записываете в необработанной комнате. В этом случае расстояние между вами и микрофоном вносит в запись больше нежелательного фонового шума.

QuadCast S записывает звук в формате 48 кГц/16 бит с помощью трех 14-мм конденсаторов, что обеспечивает достаточное количество данных для постобработки. Я приятно удивлен качеством каждого полярного датчика. Многие микрофоны звучат заметно хуже при использовании всенаправленной настройки по сравнению с другими паттернами записи, но это не относится к QuadCast S. И хотя этот микрофон определенно не предназначен для записи инструментов, я попробую его с акустической гитарой. Послушайте сами:

Образец пения Hyper X QuadCast S:

Образец акустической гитары Hyper X QuadCast S:

Как вам звучит микрофон?

1420 голосов

По состоянию на 11 июля 2022 года 51% респондентов проголосовали за то, что приведенные выше образцы микрофонов звучат «хорошо», а 40% респондентов проголосовали за то, что они звучат «идеально». Это неплохо для USB-микрофона.

Постой! Что-то другое:

Мы значительно улучшили демонстрацию работы микрофонов в тестируемых продуктах. Теперь мы используем стандартизированную тестовую установку, которая воспроизводит предварительно записанные фразы из откалиброванного искусственного рта в нашей тестовой камере, с имитацией фоновых шумов, имитации реверберации или искусственного ветра или без них. Это означает, что сэмплы из каждого продукта можно сравнивать напрямую, что значительно упрощает осмысленное сравнение между продуктами с точки зрения качества необработанной речи или способности продукта подавлять шум. Мы также обновим этот обзор новыми диаграммами частотных характеристик. Это станет очевидным благодаря нашей новой эстетике диаграммы (черный фон вместо белого). Потребуется некоторое время, чтобы обновить наш список результатов старых тестов, но мы обновим этот обзор (и многие другие!), Как только сможем улучшить демонстрационные версии микрофонов. Это будет очевидно в каждом новом семпле, который начинается с фразы «Это демонстрация стандартизированного микрофона SoundGuys…»

Спасибо, что терпите нас, и мы надеемся увидеть вас снова, как только мы во всем разберемся.

Стоит ли покупать HyperX QuadCast S?

В целом, HyperX QuadCast S — очень хороший микрофон как для геймеров, так и для подкастеров, если вам нравится внешний вид микрофона. Хотелось бы, чтобы его внутренний поп-фильтр был более эффективным, а ручку усиления можно было повернуть вниз сильнее, но при правильном расположении качество звука хорошее.

HyperX QuadCast S

Все цены указаны в долларах США, если не указано иное. Цены могут меняться со временем и зависят от региона. К сожалению, мы не можем указать цены Amazon на сайте, так как они сильно различаются в зависимости от валюты.

Amazon

159,00 долларов США в Best Buy

В чем разница между HyperX QuadCast S и HyperX QuadCast?

Цветовая схема HyperX QuadCast строго красная.

Существенных отличий между HyperX QuadCast S и его предшественником HyperX QuadCast не так много, а оригинальная модель более доступна по цене. Но есть некоторые различия между этими двумя моделями, которые могут быть определяющими факторами для определенных покупателей.

QuadCast S имеет динамическую цветовую схему RGB, тогда как более старый QuadCast светится только красным. QuadCast S также поддерживает Ngenuity, что позволяет настраивать его цвета и регулировать уровень громкости в наушниках, в то время как более старая модель не совместима с этим программным обеспечением. QuadCast также подключается через microUSB, тогда как QuadCast S подключается через USB-C. Наконец, частотные характеристики двух микрофонов немного отличаются. QuadCast S ослабляет низкие частоты в большей степени, чем QuadCast, а QuadCast усиливает высокие частоты больше, чем QuadCast S, чтобы легче слышать тонкие шумы (например, звуки рта).

Что взять вместо HyperX QuadCast S?

HyperX QuadCast S нацелен на игровой рынок, и если вы хотите что-то с более сдержанным дизайном, мы рекомендуем обратить ваше внимание на Blue Yeti X. Он стоит примерно столько же, сколько QuadCast S, имеет читаемый дисплей уровня микрофона, доступная ручка усиления и несколько режимов звукоснимателя (стерео, кардиоидный, всенаправленный, двунаправленный).

Shure MV7 превосходно работает практически во всех ситуациях.

Если вы готовы немного увеличить свой бюджет на гибридный микрофон USB/XLR, выберите Shure MV7. При этом вы можете одновременно записывать два файла: файл с высоким разрешением для постобработки и файл с низким разрешением для справки и дублирования. Бортовой интерфейс прост для понимания благодаря выдвижной сенсорной панели, а настольное приложение Shure MOTIV отлично подходит для энтузиастов и профессионалов. Если вам не нужен запасной USB-порт или программное обеспечение, Shure MV7X — отличный вариант на 100 долларов меньше.

Если внешний вид микрофона HyperX делает это за вас, но вы не хотите так много тратить на микрофон, HyperX DuoCast может быть как раз тем, что вам нужно. Этот USB-микрофон имеет два типа звукоснимателей — всенаправленный и кардиоидный — вместо четырех у QuadCast, а также более надежное амортизаторное крепление, чем что-то вроде HyperX SoloCast. По сути, это 100 долларов США, которые аккуратно устроились в центре микрофонной стойки HyperX.

Часто задаваемые вопросы о HyperX QuadCast S

Да, HyperX QuadCast S определенно достаточно хорош для стримеров YouTube и Discord. Однако имейте в виду, что светодиоды светятся ярко, и вы можете отключить это с помощью NGenuity.

Да, HyperX QuadCast S имеет встроенный поп-фильтр, но вы можете приобрести внешний фильтр.

Blue Yeti Nano использует гораздо менее безвкусный подход к USB-микрофонам, в нем отсутствует цветовая схема RGB, которой гордится QuadCast S. Blue Yeti Nano — это небольшой портативный микрофон, легкий, но, к сожалению, не очень прочный. Если вы такой же неуклюжий, как я, вполне вероятно, что вы сбросите его со стола один или два раза. Он имеет кардиоидную и всенаправленную диаграммы направленности, а также встроенную ручку регулировки громкости. Как и QuadCast S, он поставляется с сопутствующим программным обеспечением Blue Sherpa, которое можно использовать для регулировки уровня усиления, эквалайзера звуковой сигнатуры микрофона и многого другого. Если вам нужно что-то более дешевое, тонкое и портативное, чем QuadCast S, Blue Yeti Nano — отличная альтернатива.

Элементы бренда: цветовая палитра вашего подкаста

Пришло время цвета! Время цвета — одно из моих любимых времен, когда дело доходит до брендинга. Возможно, это был бы графический дизайн, если бы у меня был к этому талант — но, увы, у меня его нет. Ваши цвета являются строительными блоками вашего бренда. Они являются основой, из которой вы развиваете весь остальной брендинг. Честно говоря, вам не нужна какая-либо другая часть бренда, чтобы начать создавать цветовую палитру, но вам нужно, чтобы ваш цвет был выбран для всего остального.

Честно говоря, даже если ваше шоу уже запущено, но вы никогда его раньше не создавали, я настоятельно рекомендую вам это сделать. Вы можете использовать цвета из того, что у вас уже есть, чтобы сообщить остальным. Таким образом, будущее вашего брендинга не похоже на веб-сайт, который моя мама пыталась создать в прошлом году — этого неудачного проекта больше не существует, но в его разгаре было изображение птицы, розовые и синие заголовки и зеленый текст. Ой!

Что такое цветовая палитра?

Цветовая палитра — это именно то, на что это похоже — группа цветов, объединенных с целью использования их как совокупности.

Цветовые палитры используются всеми, от дизайнеров пользовательского интерфейса до художников. Планирование их заранее важно, иначе вы можете получить несовместимый цвет, который снизит остальные.

Создавая подкаст, вы создаете бренд. Чтобы заставить этот бренд работать вместе, вам нужен набор цветов, которые создают восприятие и внешний вид, которые вы хотите.

Понимание цвета

Прежде чем мы перейдем к как , давайте поговорим о цвете в целом.

Возможно, вы удивитесь, узнав, что цвет имеет вес и значение, помимо вопроса «какой ваш любимый цвет». Так же, как запах, вкус, звук и осязание могут вызывать эмоции, то же самое может вызывать и цвет. Например:

Красный — это цвет гнева и ярости, но он также подразумевает азарт и приключения. Если политик носит красный галстук, вы можете скептически отнестись к нему, но если вы накрасите губы красной помадой и наденете красные туфли-лодочки перед свиданием, это может придать вам уверенности.

Желтый , цвет сияющего солнца символизирует оптимизм, счастье и создает общее ощущение игривости. Но мы также рисуем ею наши такси, дорожные разметки и знаки в качестве предупреждающего символа.

Черный придает вещам изысканность и даже элегантность. Но мы также используем его для обозначения тьмы и ужаса, особенно в сочетании с различными оттенками серого и темно-красного. Скорее всего, в нем окутано ваше любимое настоящее криминальное шоу.

Розовый — традиционный цвет феминизма, символизирующий романтику и чувственность. Чем ближе вы подходите к красному в этом цвете, тем сексуальнее он выглядит.

Синий , очень популярный цвет для логотипов, олицетворяет доверие и надежность. Поэтому неудивительно, что многие новые стартапы и компании в финансовой сфере, как правило, выбирают синий цвет.

Это только верхушка айсберга теории цвета, и это далеко не полный список. В Incredible Art есть один из самых простых для понимания постов начального уровня о значении цвета и его различиях в разных культурах.

Как составить собственную цветовую палитру

Чтобы создать собственную цветовую палитру, не нужно быть творческим гением или опытным дизайнером бренда. На самом деле, почти каждый может это сделать, независимо от того, является ли он специалистом по цвету или нет.

Существуют безграничные возможности для поиска идеальной цветовой палитры. Но для начинающих брендеров я рекомендую использовать один из этих трех чрезвычайно простых методов:

1. Просмотр трендовых палитр

Нет опыта или идей для брендовых палитр, нет проблем!

Coolors — совершенно бесплатно — имеет целый раздел исследования, посвященный поиску трендовых палитр для вдохновения.

Вы можете пойти туда, выбрать один и использовать его как есть. Или вы можете начать с готового и модифицировать его, пока не найдете идеальное сочетание для вашего бренда. Если вы не знакомы с шестнадцатеричными кодами для цветов, это коды, которые графические дизайнеры используют для обеспечения неизменности цвета при каждом его использовании.

2. Извлеките цвета из вдохновляющего изображения

Не знаю, как вы, но меня во многом вдохновляют изображения. Однажды я провел целый день, вручную перебирая старые постеры фильмов о монстрах, чтобы создать идеальную палитру.

К счастью, вам не нужно этого делать. И в Coolors, и в Canva есть инструменты для выбора цвета изображения, которые позволяют загружать изображение по вашему выбору и извлекать цветовые коды.

Затем вы можете использовать эту комбинацию в качестве своей палитры или изменить ее и создать что-то уникальное, соответствующее индивидуальности вашего бренда.

3. Играйте с вашими любимыми цветами

Это, безусловно, самый трудоемкий метод из трех, поэтому я рекомендую его как последнее средство. Но если вы не можете найти в другом месте для вдохновения, то просто начните бросать образные цветные спагетти в стену и посмотрите, что у вас получится.

Как выглядит готовая палитра?

Когда вы смотрите на маркетинговые материалы компании, скорее всего, вы действительно можете определить только один или два цвета из палитры их бренда. У каждого бренда есть два или три основных или основных цвета, которые представляют большинство материалов, которые вы увидите.

Как и в остальной части брендинга, не существует правильного или неправильного способа создания цветовой палитры. За исключением того факта, что вам не следует воровать точную палитру у другого бренда, мир цветов действительно ваша устрица.

Давайте взглянем на пару готовых палитр:

Пример №1

Хотя в этой палитре восемь цветов, совершенно ясно, что основное внимание уделяется оранжевому и желтому, а также паре холодных цветов, чтобы обеспечить комплиментарный акцент.

Поскольку мне принадлежит бренд, которому принадлежит эта палитра, я могу сказать вам, что основной цвет — «Safety Orange» (#F66B18) с основным акцентным цветом — «Cyber ​​Yellow» (#FFCD00).

«Светло-зеленый» (#8FE388) используется, когда что-то должно выделиться, а «Gunmetal» (#213037) служит для акцентирования текста, а «Smokey Black» (#1C1515) — который был просто создан путем затенения его более светлый аналог – служит базовым текстом.

Я знаю, что это большая цветовая палитра для работы. Но для аудитории готовый материал бренда на самом деле содержит только оранжевый, желтый и редкие всплески зеленого. Но расширенная палитра позволяет немного больше настроек, когда мне нужно что-то более плавное.

Example #2

Эта вторая цветовая палитра также принадлежит вашему покорному слуге и специально разработана для подкастов. Он содержит колоссальные 10 цветов, но большинство из них не часто используются.

В отличие от «Gunmetal» и «Smokey Black» из последней палитры, ни один из этих цветов не был получен путем затенения своих аналогов. Вместо этого почти все они были созданы путем комбинирования двух соседних цветов для создания плавного перехода от одной стороны палитры к другой. Два крошечных исключения — «кислотно-зеленый» и «бирюзовый», которым был придан почти неоновый оттенок, чтобы сделать их 9-цветными.0005 поп еще немного.

Основными цветами этой палитры являются английский фиолетовый и кислотно-зеленый.
Green Yellow Crayon служит в первую очередь для акцента на веб-сайте, а основная часть текста состоит из Xiketic. Остальные цвета используются как необходимые акценты, но не играют главной роли.

Сообщу, что есть еще один цвет, который присутствует в брендинге подкаста, но не указан в палитре. Это бледный, светящийся желтый цвет. Хотя он играет важную роль в обложке подкаста, он не был включен в палитру, потому что мы не хотели использовать его в каких-либо последующих маркетинговых материалах.

Советы по созданию цветовой палитры

Создание цветовой палитры для вашего бренда подкастов не должно быть сложной задачей. Тем не менее, есть несколько вещей, о которых следует помнить во время создания:

Тщательно выбирайте темный цвет

Ваша цветовая палитра должна включать один очень темный цвет. В то время как большинство людей будут смотреть на цвет и думать, что он черный, я настоятельно рекомендую взять ваш следующий темный цвет и просто затенить его до почти черного.

Настоящий черный (Hex #000000), каким вы видите его на экранах и в печатных материалах, на самом деле довольно яркий, поэтому он может не идеально сочетаться с остальными вашими цветами. Однако, если вы используете затемненную версию другого цвета палитры, она должна плавно вписаться.

Использовать белый по умолчанию

Точно так же, как вам нужен почти черный цвет, вы также должны иметь возможность использовать вариант белого цвета. Это может быть любой кремовый, яичный или белый оттенок, который позволяет создать правильный контраст между светлым и темным.

Однако вы заметите, что я не включил белые в приведенные примеры. Это потому, что я всегда использую настоящий белый цвет по умолчанию. Из-за своего характера по умолчанию для правильного использования его не нужно определять с помощью цветового кода (хотя это шестнадцатеричный #FFFFFF, если вы не знакомы).

Несмотря на то, что существует несколько красивых вариаций белого, любой цвет, который не является базовым настоящим белым, должен быть добавлен . Если у вас нет особой причины использовать не совсем белый цвет в своем брендинге, я настоятельно рекомендую придерживаться основ.

Подумайте о затратах

Этот совет применим только к тем, кто хочет предлагать физические фирменные продукты (например, товары для подкастов), но некоторые цвета действительно дорогие для печати.

Когда-то я работал на бренд, основным цветом которого был золотой. Это был абсолютный кошмар. Хотя конечный продукт был хорош, стоимость печати золота делала печать фирменных продуктов очень дорогой.

Этому есть несколько причин, но главная из них заключается в том, что золоту требуется металлическая составляющая, что серьезно повышает цену. Бренды, которые используют серебро или даже розовое золото, также могут столкнуться с этой проблемой.

Стоит также отметить, что если вы создаете физический товар для подкастов, для которого требуется черный фон (например, ваш логотип на черной футболке), вы также рассчитываете на более высокие затраты.

Помните, что не все цвета кажутся одинаковыми

На разных экранах и продуктах цвета не всегда выглядят одинаково.

Существует огромная разница в восприятии цвета между моими компьютерами Apple и HP — некоторые до неузнаваемости. Точно так же цвета на моем Samsung S10 выглядят иначе, чем на моем iPhone 12 Max, хотя различия обычно не так значительны.

То же самое касается того, как ваши цвета выглядят на экране, а не на футболке. Это не обязательно должно влиять на цвета, которые вы выбираете, но полезно выбирать идентифицируемые разные цвета. Например, #F7783A и #F66B18 в моем первом примере достаточно близки, чтобы на некоторых устройствах они могли выглядеть одинаково.

Брендинг вашего подкаста

Брендинг — важная часть создания подкаста. Без заранее определенного брендинга маркетингу легко стать подавляющим.

Если вы хотите максимально упростить создание подкастов, подготовьте как можно больше материалов заранее. Не останавливайтесь на своем логотипе и обложке, а настройте предварительно разработанные шаблоны социальных сетей и другие ресурсы. Таким образом, вы можете перетаскивать позже.

Очень важно сразу же взяться за маркетинг. При небольшом планировании продвижение может быть довольно простым. Нужны маркетинговые рекомендации? В Академии хостов подкастов есть отличный курс по развитию вашего шоу, который действительно полезен.

44 цветовых сочетания логотипа, которые вдохновят вас на создание следующего логотипа

Логотипы, веб-сайты и многое другое…

Логотипы, веб-сайты, обложки книг и многое другое…

Получить дизайн

Каждому бренду нужна цветовая палитра для логотипа. Даже если у вас черно-белый или несколько оттенков серого, это цветовая палитра. Бренды используют комбинации цветов логотипа, чтобы выразить себя. Цвет работает на первичном уровне, сигнализируя об определенных эмоциях в мозгу зрителя. Еще до того, как кто-либо внимательно посмотрит на логотип или услышит название вашей компании, они сделают вывод, кто вы и чем занимаетесь, основываясь на цветовой палитре вашего логотипа.

Иллюстрация Vladanland

В цветовых комбинациях логотипа отдельные цвета работают вместе, чтобы сделать бренд запоминающимся. Когда вы разрабатываете логотип, цвета, которые вы выбираете, имеют решающее значение для его успеха и, соответственно, успеха вашего бренда. Вот все, что вам нужно знать о сочетании цветов логотипа.

Что делает цвет?


Цвет вызывает эмоции. Основанный на культуре, традициях и даже нашей собственной эволюции, каждый цвет имеет глубоко укоренившиеся психологические ассоциации. Например, желтый вызывает дружелюбие, а коричневый — более грубый и естественный.

Дизайн логотипа зеленым в синем

Мы только что отправили вам бесплатную электронную книгу с логотипом.

Цвета трудяги. Они рассказывают истории, передают настроение, сообщают о ценах и объединяют идеи.

С эстетической точки зрения цвет может играть множество различных ролей в дизайне логотипа. Вы можете использовать цвет, чтобы улучшить элементы дизайна или задать тон, вы можете сделать цвет фокусом или оставить его на заднем плане.

Иногда использование черного цвета может сделать другие цвета логотипа более яркими. В других логотипах главным событием является черный цвет.

Дизайн логотипа от ultrasjarnaДизайн логотипа от NeatlinesДизайн логотипа от ultrasjarna

Цвета делают все — и делают это мгновенно. Вот почему важно изучить все варианты цвета и выбрать правильную комбинацию для своего логотипа. Узнайте больше об основах теории цвета здесь.

Сколько цветов логотипа мне нужно?


Не существует установленного правила о том, как мало цветов вы должны использовать в своем логотипе. Вам может понадобиться только один или два. Сколько цветов вам нужно, зависит от того, что ваш логотип говорит о вашем бренде.

Большинство логотипов используют два или три разных цвета. Как правило, это один основной цвет и один или два акцентных цвета, чтобы придать логотипу больше объема и показать всю индивидуальность бренда.

Дизайн логотипа от tasaДизайн логотипа от Spoon Lancer

Вы видели великолепные логотипы, в которых используется только один цвет. Иногда все, что вам нужно, это буквально один цвет или несколько разных оттенков одного цвета. В других случаях имеет смысл использовать более широкую цветовую палитру, чтобы визуально рассказать историю вашего бренда.

44 вдохновляющих сочетания цветов логотипа


Яркие сочетания цветов логотипа

Насыщенные оттенки — лучший способ добавить энергии и жизни вашему дизайну логотипа и создать идеальный смелый бренд.

Красный, оранжевый и черный

Красный цвет так популярен для логотипов спортивных команд не просто так — он полон энергии! Хотите кричать цветом? Сочетайте ярко-оранжевый и ярко-красный.

Дизайн логотипа: DSKY Дизайн логотипа: thisisremedy
Синий и золотой

Теплые цвета — не единственные смелые цвета. Высококонтрастный логотип часто бывает смелым, например, логотип, в котором ярко-золотой цвет контрастирует с голубым льдом.

Дизайн логотипа: J_Ivan
Фиолетовый и желтый

Еще одна дополняющая цветовая комбинация: фиолетовый и желтый создают великолепную яркую и красочную комбинацию.

Яркий логотип от bo_rad
Красный и черный

Как два самых привлекательных цвета, красный и черный вместе оказывают серьезное влияние. Эта комбинация не для беззаботных брендов, но она подходит самым смелым из смелых.

Дизайн логотипа ресторана: Nick Visual Co. Дизайн логотипа: Dusan Klepic
Красный, черный и белый

Если красный и черный сами по себе слишком суровы, добавление белого цвета сделает их более доступными. Вы по-прежнему получаете серьезность и срочность сочетания красного и черного, но с приятным акцентом, чтобы выделить каждый и сделать логотип менее внушительным.

Дизайн логотипа: bo_rad
Черный и желтый

Цветовое сочетание пчел, черного и желтого вместе может выглядеть как предупреждение, поскольку они оба привлекают внимание. Однако при правильном подходе эти два цвета могут подчеркнуть сильные стороны друг друга, чтобы ваш логотип был замечен.

Дизайн логотипа Ренаты S
Красный и синий

Огонь и лед, тепло и холод — сочетание красного и синего объединяет обе стороны цветовой гаммы, создавая острое и оригинальное ощущение.

Синий дизайн логотипа spinЛоготип зеленого цвета в синем цвете
Фиолетовый и оранжевый

Фиолетовый и оранжевый, возможно, не совсем противоположны по цвету, но они достаточно близки, чтобы создать заманчивый контраст, который трудно не заметить.

Дизайн логотипа Dusan Klepic
Розовый и желтый

Розовый и желтый цвета привлекают внимание и хорошо сочетаются друг с другом, так как они не сильно отличаются друг от друга. Это хороший выбор, когда вы хотите, чтобы ваш бренд был смелым и игривым — эти цвета не такие серьезные, как другие смелые варианты, но все равно их замечают.

Дизайн логотипа от Birdmetry Studio

«Похожие» цветовые сочетания логотипов

Розовый и желтый цвета привлекают внимание и хорошо сочетаются друг с другом, так как они находятся недалеко друг от друга. Это хороший выбор, когда вы хотите, чтобы ваш бренд был смелым и игривым — эти цвета не такие серьезные, как другие смелые варианты, но все равно их замечают.

Некоторые бренды выбирают цветовые сочетания, которые буквально выглядят как вещи. Популярным способом использования таких цветов является придание абстрактным формам определенных цветов, которые сигнализируют о том, что они представляют для зрителя, например, синие волнистые линии для обозначения воды или цветные точки телесного цвета для обозначения людей.

Оранжевый, бирюзовый и темно-синий

Яркий красновато-оранжевый в сочетании с оттенками синего, такими как бирюзовый и темно-синий, — это дополнительная цветовая комбинация, которая обязательно будет выделяться. Он мгновенно вызывает воспоминания о море и закатах и ​​одновременно ощущается теплым и освежающим.

Дизайн логотипа от Spoon LancerУмный, минималистичный дизайн логотипа с дополнительными цветами от Garson
Натуральный зеленый и коричневый

Буквальное сочетание цветов также может использоваться для передачи того, что делает бренд, когда его название не делает этого очевидным, вот почему вы видите так много зеленых садов и ландшафтных логотипов.

Минималистичный и естественный дизайн логотипа от Leehaa
Оранжевый, желтый и красный

Этот яркий трехцветный градиент теплых цветов идеально напоминает закат, жару или огонь.

Logo by bo_radLogo design by Aleksza
Розовый/красный и белый

Цвета леденцов кажутся сладкими и невинными, как и должны быть конфеты. Это делает розовый/красный и белый отличным сочетанием цветов логотипа для закусок или брендов, ориентированных на молодую аудиторию.

Дизайн логотипа bo_radMattel logo

Спокойные цветовые сочетания логотипа

Приглушите яркие цвета, добавив белый цвет к чистому оттенку, создав приглушенный пастельный вариант, известный как оттенок. Серые и синие тоже отлично работают.

Темно-синий и светло-розовый

Эта комбинация подчеркивает спокойный свет утренней зари. Как теплые, так и холодные цвета могут быть частью спокойной цветовой палитры, где ключом является использование цветов, которые смешиваются друг с другом, а не имеют высокую контрастность.

Дизайн логотипа Мокси Мейсон
Оттенки зеленого и синего

Сочетание различных оттенков зеленого и синего в вашем логотипе имеет успокаивающий эффект и отлично подходит для брендов, которые хотят, чтобы их клиенты чувствовали себя непринужденно.

Дизайн логотипа: casign
Светло-фиолетовый и бежевый

Пурпурный цвет — идеальное воплощение безмятежности. Если вы ищете идеальный основной цвет для создания мирной палитры, вы не ошибетесь с фиолетовым.

Дизайн логотипа от MonGE Designs
Зеленый, желтый и оранжевый

Зеленый и желтый находятся прямо посередине цветового спектра, что делает их хорошей комбинацией для брендов, которые хотят получить лучшее от обоих миров, например, для предприятий, ориентированных на широкий спектр потребители.

Хотя зеленый и оранжевый не так дополняют друг друга, как зеленый и желтый, вместе они создают мягкую и всеобъемлющую цветовую комбинацию. Оранжевый цвет делает логотип более актуальным, чем желтый, помогая ему выделиться из толпы.

Дизайн логотипа от ross! Дизайн eLogo от Egevarth

Естественные цветовые сочетания логотипа

Запечатлейте волшебство природы с помощью цветовых схем, напоминающих о красоте Земли. Земные тона, вдохновленные лесом и садом, отлично смотрятся, но не бойтесь экспериментировать! Например, сочетание жженой охры и желтого может создать палитру жаркой природы, вдохновленной пустыней, а темно-синий с оттенками серебра и белого может создать ощущение похода за Полярный круг. Если вы хотите, чтобы ваш логотип напоминал определенную естественную обстановку, возьмите фотографию этой обстановки и выберите ее наиболее яркие цвета.

Традиционные землистые тона
Дизайн логотипа: olimpio
Нетрадиционные землистые тона

Земляной цвет не должен быть скучным! Попробуйте добавить в свой логотип менее «традиционные» землистые тона. Розовые, красные и желтые цвета могут создать баланс между динамичностью и приземленностью.

Дизайн логотипа: thisisremedy
Синий, зеленый и желто-коричневый

Приподнимите шляпу, чтобы очистить небо и кристально чистые океаны, добавив прохладный синий цвет в свой логотип. Соедините его с зеленым для идеального сочетания.

Дизайн логотипа от nevergohungry
Коричневый и черный

Ничто так не говорит о простоте, как коричневый и черный. Эти естественные цвета предполагают прочность и надежность, идеально подходящие для старых брендов (или новых брендов, которым нужен винтажный, старинный вид).

Дизайн логотипа Dusan Sol
Желтый и оранжевый

Без красного оставшиеся теплые цвета желтый и оранжевый кажутся более дружелюбными и немного более расслабленными. Это сочетание навевает мысли о солнечных днях.

Дизайн логотипа Hermeneutic®
Оранжевый и красный

В качестве альтернативы желтому и оранжевому в оранжево-красном сочетании используются теплые тона без желтого, акцентируя внимание на ярких аспектах этих цветов. Сочетание огня может быть не таким расслабляющим, как желтый и оранжевый, но его серьезность привлекает внимание.

Дизайн логотипа Дорис Грей

Забавные цветовые сочетания логотипа

Причудливый + красочный = веселый. Если вы не уверены, кричит ли ваша цветовая схема «весело», спросите себя, найдете ли вы такие цвета в кондитерской. Яркие, теплые, контрастные цвета доставляют массу удовольствия, равно как и неоновые и «неестественные» цвета, такие как розовый, фиолетовый и зеленый лайм.

Зеленый, розовый и желтый

Для забавного логотипа зеленый, розовый и желтый отлично сочетаются друг с другом. Создайте свою собственную цветовую комбинацию, выбрав интересные оттенки, такие как мятный оттенок зеленого или коралловый оттенок розового.

Дизайн логотипа от bayuRIP
Радуга

Обычно логотипы имеют один цвет и несколько акцентов. Ну, не все логотипы типичны. Добавьте веселья в радугу цветов. Просто убедитесь, что вы используете правильные оттенки и количество каждого цвета, чтобы ваш логотип не был перегружен.

Красочный радужный логотип от The Bluebird
Красный и зеленый

Благодаря сочетанию мощной энергии и естественного спокойствия красный и зеленый цвета дополняют друг друга, создавая веселую и беззаботную атмосферу.

Дизайн логотипа Mr. VQuiznos logo
Розовый и бирюзовый

Розовый и бирюзовый цвета создают невероятно забавное сочетание цветов логотипа. Выберите это сочетание, если вы стремитесь к смелости, яркости и веселью.

Logo by bo_rad
Синий, зеленый и желтый

Желтый — самый веселый цвет, и эта яркая комбинация делает его главным и центральным. Синие и зеленые акценты уравновешивают цветовую схему, делая ее веселой, естественной и заслуживающей доверия.

Logo by Cross the Lime
Фиолетовый и розовый

Фиолетовый и розовый хорошо дополняют друг друга, так как находятся рядом в цветовой гамме. Фиолетово-розовый логотип сочетает в себе веселье и молодость розового цвета с более загадочной атмосферой фиолетового.

Дизайн логотипа от Ševarika™
Синий и оранжевый

Хотя контраст не такой резкий, как у синего и золотого, сочетание синего и оранжевого по-прежнему привлекает внимание, но выглядит более весело и маняще.

Дизайн логотипа от ludibes
Зеленый и фиолетовый

Зеленый и фиолетовый могут показаться несовместимыми, но что-то в этом работает — просто спросите у баклажана! Этот зеленый смягчает противоречивость фиолетового, делая его более доступным, не теряя своих глубоких оттенков.

Дизайн логотипа: Petite Plume Дизайн логотипа: Ilka A.
Красный и бирюзовый

Подобно розовому и бирюзовому, красный и бирюзовый хорошо сочетаются друг с другом, создавая забавный цвет логотипа. Преимущество использования красного цвета вместо розового придает логотипу больше магнетизма и делает его более серьезным.

Дизайн логотипа: bo_rad
Розовый, желтый и черный

Розовый и желтый вместе кажутся беззаботной и милой комбинацией, но когда вы добавляете черный, сочетание становится немного более приземленным, не говоря уже о том, что оно становится более запоминающимся.

Дизайн логотипа: bo_rad

Серьезные сочетания цветов логотипа

Если вы занимаетесь финансами, юриспруденцией, медициной — чем угодно, где серьезность является коммерческим аргументом, — ваша идеальная цветовая схема — это та, в которой используются нейтральные и глубокие оттенки, которые сообщают, насколько серьезно зрители должны воспринимать ваш бренд.

Черный и белый с акцентами

А если есть сомнения, черный всегда в моде. Добавьте темные акценты для всплеска цвета. Малиновый вместо вишневого, темно-синий вместо бирюзового.

Дизайн логотипа от C1k
Синий и черный

Серьезные цветовые схемы — это смело, но они скорее выглядят уверенно, чем бросаются в глаза. Это сочетание синего и черного создает динамичную и надежную индивидуальность бренда.

Дизайн логотипа Душана Клепича
Коричневый, бежевый и черный

Коричневые и бежевые тона придают отчетливо винтажный вид, что придает вашему логотипу мгновенную достоверность. Используйте разные оттенки, чтобы добавить глубину и детализацию.

Логотип widakk
Серый, желто-коричневый и золотой

Сочетание трех приглушенных цветов напоминает о высококлассных профессиональных услугах. Вместе с жесткими линиями форм у вас есть логотип с немного серьезным тоном.

Дизайн логотипа Fancy Bee
Темно-синий и светло-синий

В теории цвета темно-синий и светло-синий считаются отдельными цветами: темно-синий символизирует профессионализм и доверие, а голубой символизирует дружелюбие и гостеприимство. Сложите их вместе, и вы получите надежный логотип, который позаботится о бизнесе, но еще успеет завести новых друзей.

Дизайн логотипа: Frankyyy99
Коричневый и золотой/желтый

Сочетание коричневого и золотого или желтого цветов логотипа можно считать цветовой схемой «антиквариат». Коричневый ассоциируется с долговечностью, а золотой ассоциируется с исторической роскошью. Такое сочетание вызывает в воображении ощущение «золотого века».

Дизайн логотипа: Wintrygrey Дизайн логотипа: yukii

Цветовые сочетания, ориентированные на аудиторию

Иногда задача цветовой палитры — сообщить, что бренд предназначен для определенной аудитории. Использование цветов, специально предназначенных для этой группы населения, может выделить бренд среди конкурентов.

Основные цвета

Такие яркие основные цвета часто означают, что бренд предназначен для детей. Но это не всегда так. Они также являются отличными цветовыми вариантами, которые сделают ваш логотип заметным.

Дизайн логотипа: KreatanK Дизайн логотипа: Костис Павлоу
Розовый и синий

Мягкие пастельные тона обычно используются в детских товарах. Но их можно использовать и для более беззаботного, элегантного и забавного логотипа.

Дизайн логотипа от Luz Viera Studio Сочетание синего и розового цветов логотипа от aerith
Темно-синий, белый и желтый

Сочетание темно-синего с желтым и белым создает спортивный и динамичный образ. Темно-синий — отличная основа для более ярких цветов, которые выделяются и выделяются.

Дизайн логотипа nevergohungry
Румяно-розовый, серый и желтый

Сочетайте мягкие, теплые цвета с нейтральными, если вам нужна более светлая цветовая комбинация. Румяно-розовый и солнечно-желтый хорошо сочетаются с серым для создания игривого, но элегантного образа.

Дизайн логотипа от ananana14
Розовый, фиолетовый и синий

Темно-фиолетовый и ярко-розовый находят отклик у одних людей больше, чем у других, поэтому, если вы обнаружите, что они привлекают вашу аудиторию, это может быть разумным сочетанием. Скудные блики синего добавляют естественности.

Дизайн логотипа от Fi2 Design

Креативные способы использования комбинации цветов вашего логотипа


После того, как вы выбрали цветовую палитру, следующий выбор — как создать логотип с ее помощью. Будет ли один цвет основным в логотипе, а другие будут контрастировать с фоном? Или каждый цвет будет представлен одинаково, может быть, задав каждой букве в названии вашего бренда свой цвет или объединив их в шаблон, где все они будут играть одинаковое время.

Градиенты

Градиенты — это простой способ отобразить всю цветовую палитру. Градиенты плавные и безмятежные. Они легко переходят от одного цвета к другому, создавая красивые промежуточные оттенки при перемещении по палитре. Ваш градиентный логотип может быть едва уловимым, переходя между двумя довольно близкими цветами, или он может быть радугой, переходя от одного смелого цвета к другому и встречая множество других на этом пути.

Дизайн логотипа Subqi Std

Геометрия

Когда вы используете геометрический рисунок в своем логотипе, вы получаете возможность еще больше подчеркнуть образ вашего бренда, выбрав подходящие формы. Мы более подробно рассматриваем психологию форм в нашем руководстве по стилю бренда, но вот краткая версия: круглые формы, такие как круги и овалы, обычно кажутся теплее, дружелюбнее и снисходительнее, в то время как прямые линии и острые углы кажутся сильными, эффективными и серьезными.

Дизайн логотипа Ade G

Книжка-раскраска

Еще один способ использования цветовой палитры — использовать ее для раскрашивания логотипа. Представьте, что вы ребенок с книжкой-раскраской, а ваша палитра — это набор карандашей. У вас есть только пара мелков для работы, поэтому вы должны использовать их творчески, чтобы оживить свой логотип.

Дизайн логотипа от ananana14

А теперь займись интригами!


Выбор цветовых комбинаций логотипа — это работа, но это увлекательная работа. Играйте с цветами и сочетаниями, чтобы найти идеальную палитру, и не бойтесь искать вдохновение у других брендов в вашей отрасли или спрашивать отзывы. Один из эффективных способов выяснить, какие цвета должны быть в вашей палитре, — это использовать наш генератор цветов логотипа, чтобы сопоставить идентичность вашего бренда с цветовой схемой логотипа.

Хотите получить помощь в выборе идеального сочетания цветов для представления вашего бренда? В нашем сообществе дизайнеров есть вы! Поработайте с дизайнером, и он предложит свежие идеи для цветовых сочетаний логотипа, так что у вас будет из чего выбирать.

Хотите узнать больше о дизайне логотипа? Ознакомьтесь с нашей статьей о том, как создать логотип.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
