Схема датчика движения для включения света. Датчики движения для включения света: виды, принцип работы и особенности установки

Как работают датчики движения для автоматического включения освещения. Какие бывают виды датчиков движения. Где лучше всего устанавливать датчики движения в доме и на улице. Как правильно выбрать и настроить датчик движения для света.

Принцип работы датчиков движения для автоматического включения света

Датчики движения для включения света — это устройства, которые автоматически активируют освещение при обнаружении движения в зоне своего действия. Их основная задача — обеспечить комфорт и безопасность, а также помочь сэкономить электроэнергию.

Принцип работы датчиков движения основан на обнаружении изменений в окружающей среде:

• Инфракрасные датчики фиксируют тепловое излучение движущихся объектов
• Ультразвуковые датчики посылают звуковые волны и анализируют их отражение
• Микроволновые датчики излучают электромагнитные волны и регистрируют их изменения

При срабатывании датчика замыкается электрическая цепь и включается свет. Время работы освещения можно регулировать.

Виды датчиков движения для автоматического освещения

Существует несколько основных типов датчиков движения для включения света:

1. Инфракрасные (пассивные) датчики

Это наиболее распространенный и доступный вид датчиков. Они реагируют на тепловое излучение человека или животного. Преимущества:

• Невысокая стоимость
• Простота установки
• Низкое энергопотребление

Недостатки — возможны ложные срабатывания от источников тепла.

2. Ультразвуковые датчики

Работают по принципу эхолокации, излучая ультразвуковые волны. Плюсы:

• Высокая чувствительность
• Способность обнаруживать движение за препятствиями

Минусы — более высокая цена и возможность срабатывания на движение штор, растений и т.д.

3. Микроволновые датчики

Излучают электромагнитные волны в СВЧ-диапазоне. Достоинства:

• Большая дальность действия
• Нечувствительность к перепадам температур

Недостатки — высокая стоимость и возможность ложных срабатываний.

Где лучше всего устанавливать датчики движения

Наиболее эффективно использовать датчики движения для включения света в следующих местах:

• Входная зона дома или квартиры
• Лестничные площадки и пролеты
• Коридоры
• Подвальные и чердачные помещения
• Гараж
• Подсобные помещения
• Придомовая территория

При выборе места установки важно учитывать угол обзора датчика и отсутствие препятствий в зоне его действия.

Как выбрать подходящий датчик движения для освещения

При выборе датчика движения для автоматического включения света следует обратить внимание на следующие характеристики:

• Тип датчика (инфракрасный, ультразвуковой, микроволновый)
• Угол обзора (от 90° до 360°)
• Дальность действия (обычно от 3 до 12 метров)
• Мощность подключаемой нагрузки
• Степень защиты (IP) для уличных датчиков
• Наличие регулировок чувствительности и времени работы

Важно также учитывать место установки — внутри помещения или на улице.

Особенности монтажа и настройки датчиков движения

Установка датчика движения для включения света включает следующие этапы:

1. Выбор оптимального места монтажа
2. Подключение к электросети (желательно привлечь специалиста)
3. Настройка параметров работы

При настройке датчика движения регулируются:

• Чувствительность к движению
• Порог срабатывания по уровню освещенности
• Время работы освещения после активации

Важно провести тестирование работы датчика в различных условиях для его оптимальной настройки.

Преимущества использования датчиков движения для освещения

Установка датчиков движения для автоматического включения света имеет ряд преимуществ:

• Экономия электроэнергии до 60-70%
• Повышение комфорта и безопасности
• Удобство использования — не нужно искать выключатель в темноте
• Увеличение срока службы ламп за счет отсутствия частых включений/выключений
• Дополнительная защита от несанкционированного проникновения

Датчики движения особенно полезны в местах кратковременного пребывания людей.

Ограничения и недостатки датчиков движения

Несмотря на множество преимуществ, у датчиков движения есть некоторые ограничения:

• Возможность ложных срабатываний (от животных, ветра, источников тепла)
• Необходимость периодической настройки и обслуживания
• Ограниченный срок службы (обычно 5-10 лет)
• Неудобство при длительном нахождении в помещении без движения

Для минимизации недостатков рекомендуется комбинировать датчики движения с обычными выключателями.

Датчик движения для включения света: виды: схема подключения

Чтобы экономить электричество, освещение необходимо включать только там, где нужно и на определенное время. Как правило, так поступают, но зачастую забывают освещение отключать, и электрические лампочки освещают территорию или помещение по несколько часов подряд, без надобности. Если приобрести датчик движения, то он никогда не забудет, как включить свет, так и выключить его. Этот датчик реагирует на движение человека и автоматически включает/выключает электрические лампочки, подключенные к датчику. Датчик движения – это отличный вариант для того, чтобы включать освещение на улице, во дворе, в подсобных помещениях, в хозяйственных постройках и т.д. Он не только позволяет экономить средства, но и не забывает о том, что свет необходимо отключить.

Содержание

• 1 Разновидности датчиков
  • 1.1 Выбор по типу питания
  • 1.2 Принцип действия датчика движения
• 2 Технические характеристики устройств
  • 2. 1 Угол обзора
  • 2.2 Радиус действия
  • 2.3 Мощность подключаемых источников освещения
  • 2.4 Способ крепления и выбор места установки
  • 2.5 Дополнительные возможности
• 3 Поиск места для установки
• 4 Схема подключения
• 5 Возможности регулировки
  • 5.1 Регулировка угла наклона
  • 5.2 Регулировка чувствительности
  • 5.3 Регулировка времени задержки выключения
  • 5.4 Подстройка под уровень освещенности
• 6 В заключение

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

• Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.

  Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

• Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
• Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
• Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.

  Разное исполнение, но цвет, в основном, белый и черный

• Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.

Watch this video on YouTube

Технические характеристики устройствВ технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

Поиск места для установки

С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

Чтобы было как можно меньше ложных срабатываний, датчик движения нужно правильно разместить. При этом необходимо учитывать такие моменты:

• В зоне действия датчика не должно быть дополнительного, а тем более постоянного источника света.
• В зоне действия не должно быть никаких отопительных или нагревательных приборов, а также кондиционеров, иначе датчик будет действовать на теплые потоки воздуха.
• Не должно быть объемных предметов или объектов, которые смогли бы закрыть зону действия датчика.

Когда датчики движения устанавливаются в помещениях, то их стараются разместить под самым потолком. Если нужно, чтобы датчик реагировал на любое движение в комнате, то датчик размещается по центру помещения. Если необходимо контролировать конкретную зону, то место установки выбирают так, чтобы не было «мертвых зон», на которые датчик не реагирует.

Схема подключения

Как правило, датчики движения имеют свою схему включения, в зависимости от требований, предъявляемых к работе датчика. Каждый датчик подключается к сети 220 V, которая имеет фазный провод (L) и нулевой провод (N). Подобная маркировка присутствует и на клеммах подключения датчика движения. Игнорировать подобную последовательность подключения не рекомендуется. На корпусе устройства имеются также клеммы для подключения источника света (лампы освещения).

Если датчик движения устанавливается на улице, то не помешает датчик освещенности (фотореле). В таком случае можно выбрать датчик со встроенным фотореле или использовать обычный выключатель, но тогда его придется отключать утром и включать вечером, когда стемнеет. Если используется независимое фотореле, то его подключают в разрыв фазного провода.

Кроме достоинств данного прибора, он имеет один недостаток. Находясь в зоне действия датчика, необходимо все время двигаться, чтобы свет был включен постоянно. Если этого не делать, то освещение будет то включаться, то выключаться, что не совсем комфортно.

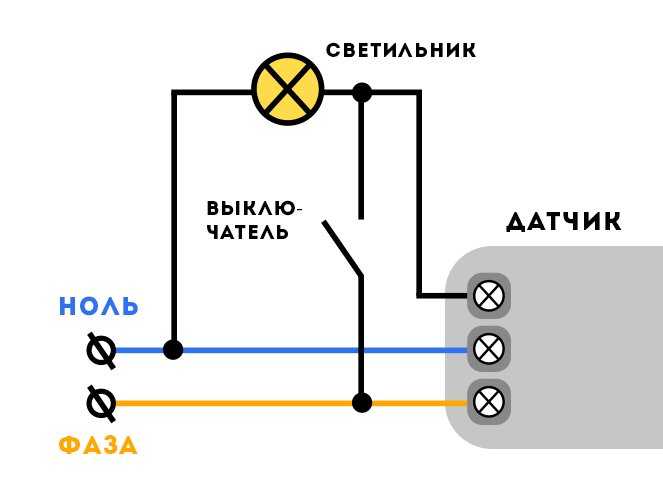

Чтобы этого не случилось, параллельно датчику движения устанавливается обычный выключатель. Достаточно его включить и свет будет гореть столько, сколько необходимо, независимо от работы датчика. Когда постоянно работа электрического освещения не понадобится, выключатель просто отключают, что переводит работу устройства в обычный режим включения/отключения.



Как подключить датчик движения

Watch this video on YouTube

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

В заключение

В наше время каждый старается сэкономить максимум электрической энергии, так как ее стоимость ложится непомерным грузом на семейный бюджет. Причем приходится экономить там, где это возможно. Электрическое освещение, особенно в осенне/зимне/весенний период составляет немалую долю от общего количества потребленной электроэнергии. Поэтому многие стараются экономить именно на освещении, поскольку никто не хочет отказываться от остального комфорта. На холодильнике или на морозильной камере, на электрической духовке и других элементах нашей цивилизации экономить в наше время мало кто будет. Поэтому люди устанавливают датчики движения, чтобы хоть как-то сэкономить на электричестве. К тому же не нужно думать о том, что на улице или в подсобном помещении можно просто забыть выключить свет и тогда освещение может остаться включенным до следующего раза. Обидно то, что электрическая энергия расходуется впустую, но за нее все равно придется платить.

С другой стороны, если посмотреть на эту проблему, датчики движения стоят недешево, поскольку собраны на радиоэлементах, которые недешевые. Поэтому, приобретая такой датчик, следует исходить из разумных соображений. Если учесть, что в последнее время многие используют энергосберегающие лампы и более современные светодиодные, то подобный подход к экономии просто неуместен. Скорее всего, датчик движения может быть использован исключительно, как высоко функциональный элемент. Тогда его применение может быть оправдано.

Наиболее оптимальный вариант применения датчика движения – это защитные функции. Если подсчитать, что вор может унести из дома или из квартиры, то стоимость подобных устройств не является столь высокой. Другими словами, наиболее оптимально использовать подобные устройства в охранных системах и здесь, альтернативы им практически нет. Главное – это правильно выбрать модель, в зависимости от типа охраняемого объекта.

Датчики движения, как и множество других радиоэлектронных или электромеханических приборов, облегчают человеку жизнь. Особенно это актуально в наши дни, когда человек испытывает большие морально-психологические нагрузки. Это приводит к тому, что человек зачастую многое забывает и электричество может работать в холостую, без пользы. А ведь для его генерации нужно затратить массу средств и материальных ресурсов, которые не безмерные и в ближайшее время скоро закончатся. И здесь вопрос экономии уже не столько финансовый, сколько этический. Каждый должен думать о том, что лишний киловатт энергии, выброшенный на ветер, это несколько килограммов сырья или земельных ресурсов, выброшенных также на ветер. Причем эти ресурсы не возобновляемые.

Как выбрать датчик движения для включения света?

Интересует реклама хабаровск? Лучшее предложение на 1reklama.com.

Первые датчики движения были разработаны как охранное средство, позволявшее засечь нежелательного посетителя. Чуть позднее они стали применяться в «мирных» целях. Оказалось, что очень удобно предоставить автоматике заботиться о комфорте.

Невозможно себе представить умный дом без подобного оборудования. Например, входящему в неосвещенное помещение человеку не приходится искать выключатель, так как осветительный прибор срабатывает при появлении в дверном проеме человека.

Области применения датчиков движения

Датчики движения используются теми, кто привык доверять технике и хочет переложить на электронику заботу об освещении нужного места в нужное время. Где можно установить датчик, который позволит не шагать в темноту или разглядеть неожиданно появившегося гостя? Предлагается перечень мест установки датчиков движения для включения освещения:

• входная дверь в подъезд
• лестница в подвал
• само подвальное помещение
• проходные коридоры или лестничные пролеты, расположенные внутри дома и не имеющие естественной подсветки в дневное время
• достаточно освещенные днем, но требующие безопасного преодоления в темное время суток лестницы, проходы
• санузел

В отношении санузла датчик движения скорее нужен на выключение, чем включение, поскольку многие просто забывают выключать свет в туалете или ванной комнате.

При необходимости датчик движения можно настроить на включение вместо света или вместе с ним еще одного или нескольких бытовых устройств, например, телевизора или кондиционера.

Оптимальный вариант установки датчика в большинстве внутридомовых помещений – дублирование его обычным выключателем. Такая схема, как и схема установки, приведена в паспорте или инструкции по установке на приобретаемый датчик движения для включения света. Читать инструкцию обязательно! Разумеется, и следовать ее указаниям.

Датчик движения для освещения далеко не лишний прибор в целях экономии!

Оборудование дома и подходов к нему датчиками движения позволяет не только почувствовать себя повелителем Вселенной, но и значительно снизить размер счетов на оплату электроэнергии. Экономия происходит за счет того, что включенными будут лишь те осветительные приборы, которые необходимы.

Экономию несложно посчитать. Даже энергосберегающая лампочка, постоянно горящая в коридоре из-за того, что в него не проникает естественный свет, съедает за сутки не менее 100-150 Вт. А сколько за месяц? И сколько и какой мощности таких светильников по всему дому?

[attention type=green]Каждый может выявить источники лишнего расхода электроэнергии, их суммарную мощность и прикинуть, через сколько времени деньги, потраченные на установку датчиков, окупятся. Тем более, что среднестатистическую семью обычно устраивают относительно недорогие пассивные датчики, работающие в зоне инфракрасного излучения, то есть – тепловые.
[/attention]
Имеются и более продвинутые – ультразвуковые и микроволновые. Основа работы всех датчиков принципиально одинакова, различие – в длине волны, на которую настроено устройство. Можно отдельно рассмотреть каждый из видов.

Принципы работы различных видов датчиков

Невозможно создать датчик движения с фиксированными параметрами, который бы нормально работал в любых условиях. В определенных местах установки чувствительность датчика должна быть очень тонкой, в других и грубой достаточно.

Принцип работы инфракрасного или пассивного датчиков

Данный вид датчиков в грубом приближении можно ассоциировать с работой направленного термометра, поскольку его срабатывание зависит от появления в зоне его видимости источника тепла. Чтобы он работал безотказно, необходима предварительная настройка, которая обеспечивается функциональными возможностями прибора. Например, инфракрасный датчик настроен на появление взрослого человека, а в помещение входит ребенок.

Температура тела обоих может быть одинаковой, но излучаемое телом и улавливаемое датчиком количество тепла не одинаково. Если же отрегулировать датчик по минимуму, то он начнет срабатывать и на появление собаки или кошки, которым освещение абсолютно не требуется. Большинство выпускаемых моделей инфракрасных датчиков требуют ручной, по факту, настройки.

Как работает ультразвуковой детектор движения

Принцип действия ультразвукового датчика отличается «активностью», в отличие от пассивного инфракрасного. В нем используется фиксация отраженного сигнала высокой частоты от находящихся в зоне обзора предметов. Перемещение одного из них или появление нового нарушает «запомненную» картину, и датчик срабатывает. Работа происходит в режиме постоянного сканирования заданной области. Ультразвуковой датчик относится к активным приборам, он постоянно, с заданными промежутками времени, посылает сигнал и анализирует отраженный. Соответственно, и стоимость этого прибора в разы выше инфракрасного. Несмотря на надежность, применительно к включению световых приборов такой датчик используется редко, чаще он применяется в охранных целях.

Преимущества и недостатки микроволновых сенсоров

Микроволновые датчики наиболее универсальны благодаря тому, что постоянно сканируют всю отведенную под их контроль зону, что позволяет полностью довериться технике: ни одно движение датчик не оставит без внимания и включит сигнал или другой прибор. Из-за высокой стоимости устройств применение микроволновых датчиков в обычном быту пока не очень распространено.

Выбор датчика и места для его установки

После определения мест, которые желательно оборудовать датчиками движения для включения света, можно перейти к выбору самих датчиков. Следует учитывать, что варианты исполнения могут быть рассчитаны на установку в помещении или на открытом воздухе. Предназначенные для работы вне помещения датчики могут выдерживать значительные климатические нагрузки (влажность, температуру окружающей среды), а внутренние, комнатные, нормально работать вне помещения не смогут.

Перед тем, как разместить датчик движения в помещении, нужно определить, какое действие должно вызывать включение света. Например, открывание двери или появление в зоне обзора прибора человека требуют установки разных видов датчиков. Инфракрасный на простое открывание двери не сработает, пока порог не переступит человек, по определению: он реагирует на излучаемое телом или предметом тепло. Автоматическое включение света при простом открывании двери может быть обеспечено ультразвуковым или микроволновым датчиком движения.

[attention type=yellow]Конструктивно датчики отличаются и углом обзора. Например, потолочные датчики движения для включения света могут охватить до 360 градусов пространства, настенные от 90 до 240 градусов.[/attention]

Устанавливается датчик на место в строгом соответствии с прилагаемой к нему инструкцией. На время подключения напряжения к датчику сеть должна быть обесточена. Разумнее установку датчика и, при необходимости, дублирующего выключателя доверить профессиональному электрику.

Что необходимо знать про настройку?

После подключения методом проб и ошибок производится регулировка. Последовательность этого процесса также приводится в инструкции на прибор.

В большинстве датчиков движения для включения света регулировке поддаются два параметра: время срабатывания и зависимость срабатывания от уровня общей освещенности. Регулировка освещенности необходима при установке в тех помещениях, куда в дневное время проникает естественный свет. В иных случаях можно выставить минимум.

По времени срабатывания датчик настраивается таким образом, чтобы продолжительность освещения была достаточной для определенного действия. Большинство выпускаемых приборов позволяют задавать это время в пределах от нескольких секунд до 10 минут.

Сразу оборудовать весь дом «умными» помощниками, одними из которых являются датчики движения, проблематично и затратно. Но оснастить таким датчиком самый проблемный уголок и навсегда забыть о неудобстве – просто, быстро и недорого. После него очень скоро появятся датчики и в других помещениях, и, возможно, во дворе! К комфорту легко привыкаешь.

Видео о подключении датчиков движения

Лучше один раз увидеть, чем сто раз услышать! Поэтому посмотрите обзор наиболее распространённых видов оборудования и способы подключения.

Выключатель света с датчиком движения — присутствие/свобода/ручное управление

Выключатель света с датчиком движения

Выключатель света с датчиком движения, также известный как выключатель датчика освещенности или датчик присутствия, представляет собой выключатель, активируемый движением, который автоматически управляет освещением для вас . Выключатель датчика движения включает свет, когда встроенный датчик движения обнаруживает ваше присутствие в комнате, и выключает свет, когда комната свободна.

Это удобный способ автоматизировать освещение в вашем доме с помощью бесконтактного освещения без помощи рук. Кроме того, выключатели с датчиками движения помогают домовладельцам легко экономить энергию, предотвращая потери электроэнергии из-за оставления включенного света.

Универсальный сенсорный режим 3-в-1

Выключатель света с датчиком движения RZ021 использует технологию PIR (пассивное инфракрасное излучение) с усовершенствованными микроконтроллерами для превосходной чувствительности и производительности обнаружения движения. Сенсорный переключатель RZ021 включает три режима работы:

• Режим присутствия : Свет автоматически включается и выключается датчиком движения. (Режим автоматического включения/выключения)
• Свободный режим : Нажмите кнопку, чтобы вручную включить свет, и свет автоматически выключится. (Режим ручного включения/автоматического выключения)
• Режим ВКЛ/ВЫКЛ : Действует точно так же, как однополюсный выключатель света. Вы можете вручную включать или выключать свет. (Режим ручного управления)

Низкопрофильный и элегантный дизайн

Низкопрофильный, гладкий, минималистский дизайн позволяет датчику движения RZ021 вписаться в любой стиль декора и органично вписаться в ваш дом. Помимо эстетической части, наш дизайн выключателя также чрезвычайно практичен. Весь процесс настройки и управления осуществляется нажатием двух кнопок на панели. Переключатель не содержит каких-либо тумблеров или циферблатов для настройки параметров или переключения режимов. Это делает датчик движения RZ021 современным, аккуратным и тонким на вашей стене.

Сделано для каждого дома

RZ021-5A-G — это модернизация и прямая замена обычных однополюсных выключателей света в США. Диапазон напряжения 110–277 В хорошо работает в домах и офисах, а номинальный ток 5 А достаточен для повседневного использования с нагрузкой на несколько приборов.

3-жильный провод без нейтрали RZ021-5A-G идеально подходит для модернизации старых домов, в стенных коробках которых нет нейтрали. Вместо этого для работы требуется только заземляющий провод. Никаких дополнительных затрат на повторную проводку.

Просмотр переключателей датчиков движения для всех регионов.

Схема подключения

Выключатель датчика движения RZ021 является проводным и питается от сети. Для работы требуется провод питания, провод нагрузки и провод заземления. Проводка стандартная и такая же, как и у других выключателей.

• Соедините черный провод L1 с проводом под напряжением от источника
• Соедините красный провод L1 с проводом нагрузки к вашему фонарю
• Соедините зеленый провод G с проводом заземления

* Провод питания и провод нагрузки не взаимозаменяемы.

Эксклюзивный режим ВКЛ/ВЫКЛ

Одним существенным недостатком после перехода на выключатели освещения, активируемые движением, является то, что вы частично теряете возможность вручную управлять освещением. Невозможно держать свет включенным, как вы привыкли, с помощью старого доброго настенного выключателя.

Лучшее из обоих миров?

Rayzeek представляет эксклюзивный режим ВКЛ/ВЫКЛ, позволяющий пользователям постоянно включать или выключать нагрузку так же, как стандартный выключатель света. Это настолько удобно, что пользователи могут легко переключаться между режимом обнаружения и ручным режимом одним касанием. Попрощайтесь со всеми этими реальными головными болями.

Особенности, преимущества, технические характеристики

Идеальное решение для энергосбережения и автоматизации освещения — переключение между режимами работы «Авто ВКЛ/АВТО ВЫКЛ», «Ручной ВКЛ/Авто ВЫКЛ» и «Ручной ВКЛ/Ручной ВЫКЛ» для многофункциональных помещений.

Особенности и преимущества

• Занятость, отсутствие, ручной режим ВКЛ/ВЫКЛ 3 в 1
• Эксклюзивный режим ВКЛ/ВЫКЛ позволяет сенсорному выключателю работать так же, как и стандартному выключателю освещения
• Варианты временной задержки: 15 с, 1 мин, 3 мин, 5 мин, 15 мин, 30 мин
• Включить датчик внешней освещенности для отключения света при достаточном естественном освещении
• Регулируемая низкая и высокая чувствительность
• Отрегулируйте настройки, нажав кнопки, не снимая пластину переключателя
• Реле с магнитной фиксацией обеспечивает лучшую производительность
• Изготовлен из огнестойких материалов для вашей безопасности
• RoHS, CE, сертифицирован FCC

Характеристики

Характеристики

Режим датчика

Режим отсутствия, режим присутствия, ручной режим ВКЛ/ВЫКЛ

Задержка по времени

15 с, 1 мин (по умолчанию), 3 мин, 5 мин, 15 мин, 30 мин

Датчик освещенности

Выкл. , 15 люкс, 25 люкс (по умолчанию), 35 люкс

Чувствительность датчика

Низкая чувствительность, Высокая чувствительность

Условия работы

Источник питания

110 В переменного тока ~ 277 В переменного тока

Частота сети

50/60 Гц

Высота установки

1,2 м ~ 1,6 м

Рабочая влажность

Рабочая температура

-20 ~ +40℃

Возможность обнаружения

Расстояние обнаружения

7 м ~ 9 м (

Дальность обнаружения

Скорость обнаружения

0,6 ~ 1,5 м/с

Совместимость ламп

Люминесцентные / балластные / светодиодные

550 Вт / 120 В переменного тока, 800 Вт / 277 В переменного тока

Лампа накаливания/галоген

550 Вт / 120 В переменного тока

Идеальная замена

Сенсорный выключатель Rayzeek RZ021 — идеальное решение для настенного выключателя, активируемого движением, для рынка США. Он может поместиться в стандартную для США распределительную коробку One-Gang и заменить текущий выключатель света за считанные минуты. Широкий диапазон напряжения 110-277 В делает RZ021 применимым для домашнего и коммерческого применения. Версии «Требуется нейтраль» и «Нет нейтрали» доступны для новых установок и проектов модернизации старых домов.

RZ021-5A-G

• Нагрузка 5 А : идеально подходит для повседневного использования дома и в коммерческих целях для управления освещением или вентиляторами

• Нейтраль не требуется : Горячий провод, провод нагрузки, провод заземления (требуется)

Нулевой провод есть?

Нужна дополнительная нагрузка для большего количества ламп?

Стандартный выключатель США

Датчик движения RZ021 подходит для электрических распределительных коробок «Single Gang» или «One Gang» и может заменить стандартные выключатели освещения на рынке США. Также подходит для стран, использующих стандартные распределительные коробки США:

• United States
• Canada
• Argentina
• Australia
• Japan
• Mexico
• New Zealand
• Central America

Универсальное применение

Датчик движения Rayzeek RZ021 — идеальное решение для автоматизации домашнего освещения. Он может действовать как датчик присутствия, датчик отсутствия или стандартный выключатель света, чтобы удовлетворить разнообразные потребности каждого помещения. Просто модернизируйте все свои выключатели света с помощью RZ021, не задумываясь, потому что вы всегда можете заменить его на ручной переключатель ВКЛ / ВЫКЛ, когда это необходимо.

Видео

Play Video

RZ021.

Воспроизвести видео

RZ021-G (без нейтрали) — видео установки

Воспроизвести видео

RZ021-N (требуется нейтраль) — видео установки

Ресурсы

Общие руководства

Инструкции

Устранение неполадок

Сопроводительный документ

Расширьте свои датчики движения

Посмотрите все наши энергосберегающие продукты на датчиках движения

Сенсорный выключатель Motoin

Датчик присутствия

Переключатель освещения с датчиком движения Часто задаваемые вопросы

Что такое выключатель света с датчиком движения

Выключатель света с датчиком движения — это бесконтактный выключатель света, активируемый движением, который может автоматически включать и выключать свет для пользователей. Выключатель света с датчиком движения также называется выключателем датчика движения, выключателем датчика освещенности, выключателем датчика стены и т. д.

Как выключатель света с датчиком движения обнаруживает движение

Выключатели с датчиком движения обычно используют три типа сенсорных технологий для обнаружения движущихся объектов: пассивную инфракрасную (PIR) технологию, ультразвуковую технологию и двойную технологию.

Пассивный ИК-датчик пассивно обнаруживает инфракрасный луч, испускаемый или отражаемый в окружающей среде, и определяет изменение температуры как сигнал движения. Ультразвуковые датчики постоянно излучают и принимают ультразвуковые сигналы и обнаруживают разницу в волнах как сигнал движения. Двойная технология сочетает в себе инфракрасные и ультразвуковые датчики для обнаружения движения.

Технология датчиков PIR является наиболее часто используемой технологией датчиков благодаря ее долговечности, энергоэффективности и надежности. Все датчики движения Rayzeek используют все датчики PIR.

Что такое режим присутствия

Режим присутствия, обычно называемый датчиком присутствия, представляет собой режим обнаружения движения с автоматическим включением и выключением, который автоматически включает свет, когда зона обнаружения занята, и автоматически выключает свет, когда в комнате вакантно.

Что такое режим отсутствия

Режим отсутствия, обычно называемый датчиком отсутствия, представляет собой режим обнаружения движения с ручным включением и автоматическим выключением, который требует, чтобы пользователи вручную включали свет, нажимая переключатель датчика движения, и датчик автоматически включался. выключать свет, когда комната свободна.

Что такое режим ВКЛ/ВЫКЛ

Режим ВКЛ/ВЫКЛ — это эксклюзивный рабочий режим, который компания Rayzeek представила, чтобы сделать наши датчики движения идеальной заменой обычным выключателям света. Режим ВКЛ/ВЫКЛ обеспечивает постоянную ручную блокировку датчика, благодаря чему выключатель света с датчиком движения работает точно так же, как обычный выключатель света.

Вы можете войти в ручной режим ON/OFF, нажав маленькую кнопку. Просто нажмите маленькую кнопку еще раз, чтобы переключиться из состояния ВКЛ в состояние ВЫКЛ, точно так же, как вы управляете традиционным выключателем света. Нажмите большую кнопку, чтобы выйти из режима ВКЛ/ВЫКЛ и вернуться к предыдущему режиму обнаружения присутствия или отсутствия движения.

Каковы основные характеристики

Датчик освещенности/датчик дневного света
Датчик освещенности или функция определения дневного света позволяют датчику движения определять яркость окружающей среды с помощью встроенного фотоэлемента. Когда датчик освещенности включен, датчик движения не будет включать свет при достаточном естественном освещении для экономии электроэнергии в дневное время. По умолчанию установлено значение ВЫКЛ, 15 люкс, 25 люкс и 35 люкс.

Временная задержка
Временная задержка — это время, в течение которого свет остается включенным после того, как движение не обнаружено. Выключатель датчика движения выключает свет, если датчик не может обнаружить действительный сигнал движения в течение периода задержки. Это временное окно может поддерживать постоянное освещение и предотвращать ложное выключение света датчиком движения из-за временного сбоя обнаружения движения.

Чувствительность датчика
Чувствительность датчика определяет, насколько далеко или насколько чувствительно датчик движения способен обнаруживать движение, особенно небольшое движение. Пользователи могут выбрать чувствительность, соответствующую их потребностям, для достижения наилучших результатов обнаружения. Высокая чувствительность не всегда хороша, так как она может быть слишком чувствительной, что позволяет датчику обнаруживать людей, проходящих мимо комнаты, что может привести к ложному включению света, когда в комнате никого нет.

Могут ли домашние животные активировать выключатель света с датчиком движения

Домашние животные могут вызвать срабатывание датчика движения. Животные также излучают инфракрасные лучи в окружающую среду, которые могут быть обнаружены датчиком PIR, который можно рассматривать как действительный сигнал движения.

Могу ли я заменить существующий выключатель света

Да, можете. Датчик движения Rayzeek может без проблем заменить одноклавишный переключатель. Мы предлагаем версии как с заземляющим, так и с нейтральным проводом, если у вас нет нейтрального провода в настенной коробке.

Может ли он работать как трехпозиционный переключатель

Нет. Сенсорные выключатели Rayzeek предназначены только для однополюсного использования.

Могу ли я вручную включить или выключить свет

Да, можете. Вы можете вручную выключить свет в любое время, либо нажав большую кнопку, чтобы временно выключить его, либо нажав маленькую кнопку, чтобы войти в режим ВЫКЛ, чтобы навсегда выключить его.

Могу ли я использовать его для вытяжных вентиляторов, кондиционеров или ОВКВ

Да, можно. Rayzeek предлагает эксклюзивную версию с высоким номинальным током 10 А для всех приложений с высокой нагрузкой, таких как управление вентиляторами и кондиционерами.

Могу ли я использовать его в коммерческих целях

Да. Датчики движения Rayzeek предназначены для жилых и коммерческих приложений, совместимых с широким диапазоном напряжения от 110 В до 277 В.

Отзывы

• Отзывы (1)

Выключатель света с датчиком движения

---

← Предыдущая страница

Следующая страница →

Выключатель света с датчиком движения — отличный способ сэкономить в периоды нехватки энергии. Выключатель освещения с датчиком PIR автоматически обнаружит, когда кто-то входит в комнату или любое место, где установлен датчик движения. Затем, через несколько минут (в зависимости от ваших пожеланий), когда не будет обнаружено никакого движения, свет автоматически выключится. Хотя выключатель с датчиком движения — действительно большое и важное изобретение. Фактически, вы можете установить выключатель света с датчиком движения почти так же, как и однополюсный выключатель света.

Схема выключателя света с датчиком движения

Схема выключателя света с датчиком движения приведена ниже.

СР	Компоненты/Деталь	Деталь	КОЛ-ВО
1	Адаптер переменного/постоянного тока	6В	1
2	Реле	6В 1=ампер	1
3	Транзистор	BC 547/BC548 или эквивалент	1
4	Резистор	1 кОм	1
5	Диод	1Н 4007	1
6	ИК-датчик	Вход от 3,3 до 20 В постоянного тока	1
7	Лампа	Можно использовать лампочку переменного или постоянного тока	1
8	БКБ	Можно использовать без платы	1

PIR датчик (датчик движения)

Все живые существа (люди или животные), температура тела которых превышает 0 градусов по Цельсию , излучают через свое тело тепло в виде инфракрасного излучения, также называемого тепловым излучение. Эта излучаемая энергия невидима для человеческого глаза. Эти тепловые сигналы могут быть обнаружены с помощью датчика PIR, который специально разработан для этой цели.

Это датчик детектора движения, который обнаруживает движение людей и переводит его выход в состояние High (низкий или высокий). Он работает в двух режимах: низком и высоком. Режим выбирается с помощью перемычки, расположенной на задней стороне платы ИК-датчика, как показано на рисунке ниже. Если датчик с входным напряжением 12 В недоступен, используйте регулятор LM 7805/7806 для управления током 12 В. Если вы подаете ток 12 В напрямую, датчик может быть поврежден.

Режимы переключателя света датчика PIR

Нормальный режим : . Это режим одноразового срабатывания.

Режим повторного запуска : Когда датчик PIR обнаруживает движение, он устанавливает выход на высокий уровень до тех пор, пока установленное время не станет низким, но если он обнаруживает движение во время своего выходного сигнала в состоянии высокого уровня 1, он снова запускает таймер, делая его считать с нуля.
