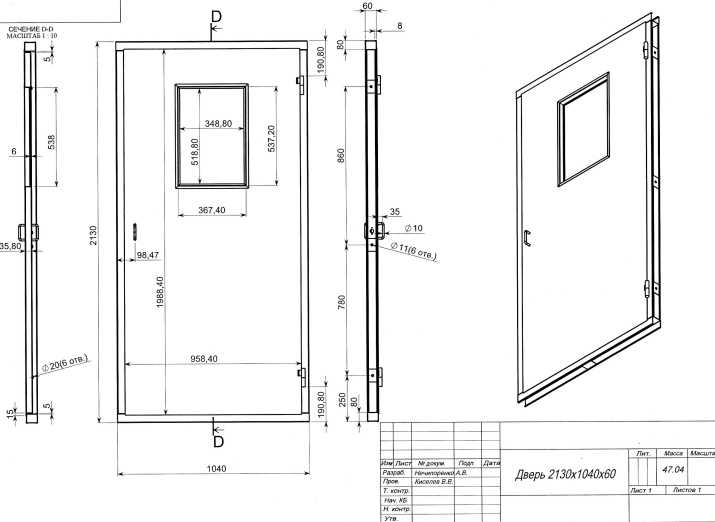

Схема двери. Схема межкомнатной двери: основные элементы и их назначение

Из каких частей состоит межкомнатная дверь. Какие элементы входят в конструкцию дверного блока. Для чего нужны различные компоненты межкомнатной двери. Как устроена современная межкомнатная дверь.

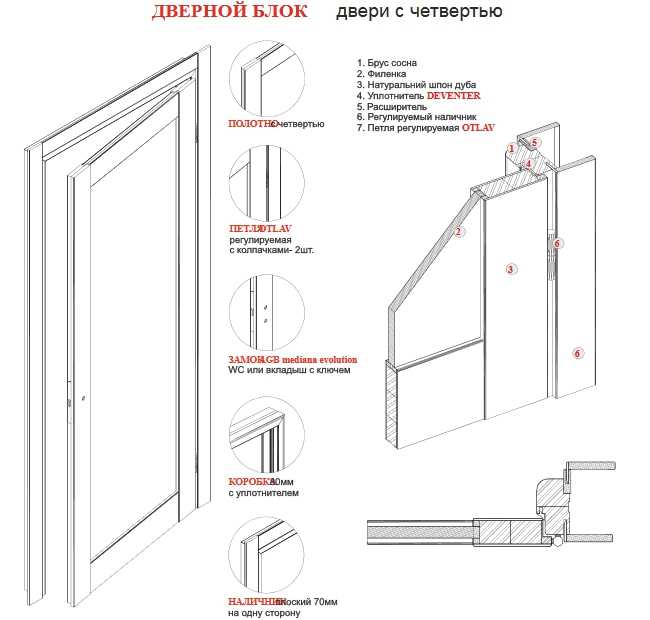

Основные элементы конструкции межкомнатной двери

Межкомнатная дверь представляет собой сложную конструкцию, состоящую из множества элементов. Каждая деталь выполняет определенную функцию и играет важную роль в работе всего дверного блока. Рассмотрим основные компоненты, из которых состоит типичная межкомнатная дверь:

• Дверное полотно
• Дверная коробка
• Наличники
• Петли
• Замок
• Ручка
• Доборы

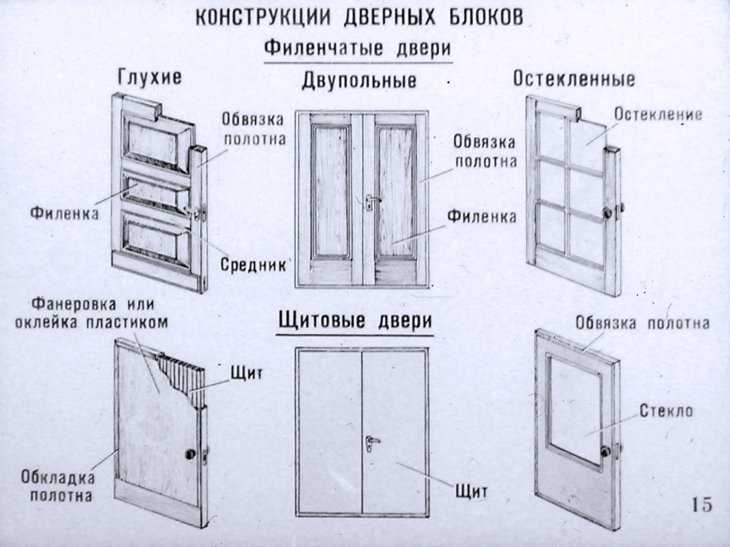

Дверное полотно — основа конструкции

Дверное полотно является центральным элементом всей конструкции. Что представляет собой дверное полотно? Это подвижная часть двери, которая непосредственно открывается и закрывается. Полотно может иметь различную конструкцию:

• Щитовая — состоит из деревянного или МДФ каркаса, заполненного сотовым наполнителем и облицованного с двух сторон
• Филенчатая — имеет рамочную конструкцию с филенками (вставками)
• Царговая — состоит из горизонтальных царг, соединенных вертикальными стойками

Материалами для изготовления дверных полотен чаще всего служат МДФ, массив древесины, ДСП, ХДФ. От конструкции и материала полотна зависят такие характеристики двери, как прочность, звукоизоляция, теплоизоляция.

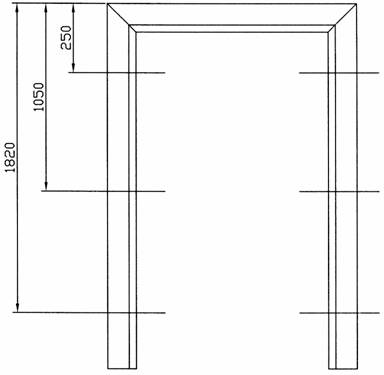

Дверная коробка — основа для крепления полотна

Дверная коробка представляет собой жесткую рамную конструкцию, которая устанавливается в дверной проем и служит для навешивания дверного полотна. Какие функции выполняет дверная коробка?

• Обеспечивает жесткость всей конструкции
• Служит для крепления петель и ответной планки замка
• Закрывает щели между стеной и дверным полотном
• Распределяет нагрузку от веса двери на стены

Коробки изготавливаются из МДФ, массива дерева или металла. Для качественной установки важно, чтобы размеры коробки точно соответствовали размерам дверного проема.

Наличники — декоративное обрамление проема

Наличники выполняют сразу несколько важных функций в конструкции межкомнатной двери:

• Закрывают монтажные швы и зазоры между коробкой и стеной
• Обеспечивают декоративное обрамление дверного проема
• Защищают края проема от механических повреждений
• Придают законченный вид дверной конструкции

Наличники крепятся к дверной коробке или стене с помощью клея, гвоздей или специальных клипс. Они могут быть прямыми или фигурными, узкими или широкими. Материал наличников обычно совпадает с материалом дверного полотна.

Петли — элемент подвижного соединения

Петли обеспечивают подвижное соединение дверного полотна с коробкой. Какие виды петель используются в межкомнатных дверях?

• Карточные — самый распространенный вид, состоят из двух пластин
• Ввертные — вкручиваются в торец полотна и коробку
• Скрытые — устанавливаются в пазы и не видны при закрытой двери
• Пружинные — оснащены встроенным доводчиком

Количество петель зависит от веса и размеров дверного полотна. Обычно устанавливают 2-3 петли на стандартную межкомнатную дверь. Важно правильно подобрать петли по размеру и грузоподъемности.

Замок — механизм для запирания двери

Замок является важным элементом межкомнатной двери, обеспечивающим её запирание. Какие типы замков используются в межкомнатных дверях?

• Защелка — самый простой механизм без ключа
• Цилиндровый — запирается и открывается с помощью ключа
• Магнитный — фиксирует дверь за счет магнита
• Электронный — управляется с помощью электроники

При выборе замка нужно учитывать тип двери, назначение помещения, необходимый уровень безопасности. Замок должен быть надежным, но при этом простым в использовании.

Ручка — элемент управления дверью

Дверная ручка служит для открывания и закрывания двери. Какие виды ручек применяются в межкомнатных дверях?

• Нажимные — самый распространенный тип
• Поворотные (круглые)
• Ручки-скобы
• Ручки-кнобы

Ручки могут быть изготовлены из различных материалов — металла, пластика, стекла, дерева. При выборе ручки учитывают не только её функциональность, но и соответствие общему стилю двери и интерьера.

Доборы — элементы для компенсации толщины стены

Доборы представляют собой дополнительные планки, которые устанавливаются между дверной коробкой и наличниками. Для чего нужны доборы в конструкции межкомнатной двери?

• Компенсируют разницу между толщиной стены и шириной коробки
• Обеспечивают плотное прилегание наличников к стене
• Улучшают звукоизоляционные свойства двери
• Придают конструкции завершенный вид

Доборы изготавливаются из того же материала, что и дверное полотно. Их ширина подбирается индивидуально под толщину конкретной стены.

Дополнительные элементы межкомнатных дверей

Помимо основных компонентов, межкомнатные двери могут включать ряд дополнительных элементов:

• Порог — нижняя горизонтальная планка
• Уплотнитель — для улучшения звукоизоляции
• Стекло или стеклопакет — для остекленных дверей
• Вентиляционная решетка
• Доводчик — для автоматического закрывания

Наличие тех или иных дополнительных элементов зависит от конкретной модели двери и требований к её функциональности.

Схема сборки межкомнатной двери

Процесс сборки типовой межкомнатной двери включает следующие основные этапы:

1. Установка дверной коробки в проем
2. Навешивание дверного полотна на петли
3. Монтаж замка и ручки
4. Установка наличников
5. Монтаж доборов (при необходимости)

При самостоятельной установке важно строго соблюдать технологию и последовательность сборки. Это обеспечит правильную работу всех элементов двери.

Выбор материалов для межкомнатной двери

От выбора материалов зависят ключевые характеристики межкомнатной двери. Какие материалы чаще всего используются для изготовления различных элементов?

• МДФ — для полотна, коробки, наличников
• Массив дерева — для всех элементов
• ПВХ — для отделки
• Сталь — для коробки, петель, замков
• Алюминий — для профиля раздвижных систем

При выборе материалов нужно учитывать условия эксплуатации, требования к прочности, звукоизоляции, внешнему виду двери.

Особенности конструкции раздвижных межкомнатных дверей

Раздвижные межкомнатные двери имеют ряд конструктивных особенностей по сравнению с распашными:

• Отсутствие петель
• Наличие верхней направляющей
• Специальные ролики для перемещения полотна
• Нижний направляющий профиль (в некоторых системах)
• Стопоры для фиксации в открытом/закрытом положении

Раздвижные системы могут быть как одностворчатыми, так и двустворчатыми. Они позволяют экономить пространство и создают современный вид интерьера.

Из чего состоит межкомнатная дверь

Содержание

1. Основные элементы межкомнатной конструкции
2. Дверное полотно
3. Дополнительные элементы и фурнитура

Для правильной и полноценной установки дверных полотен необходимо знать, из чего состоят межкомнатные двери. Это позволит выбрать наиболее практичный вариант, который прослужит долгие годы и станет отличным украшением интерьера. Для правильного подбора полотен, а также фурнитуры необходимо учитывать множество различных факторов, которые будут описаны ниже.

Заказать дверные конструкции можно в нашем каталоге. Наши специалисты нашей компании проконсультируют вас по поводу интересующей модели и дадут рекомендации по ее установке и уходу. В случае необходимости наши мастера проведут все монтажные работы. Заказать услуги мастера по замеры и доставке дверных конструкций можно по предоставленным телефонным номерам.

Основные элементы межкомнатной конструкции

Дверные конструкции состоят из 2-х частей – погонажа и непосредственного полотна. Также дверь может облагораживаться различными декоративными элементами или фурнитурой, которая выполняет дополнительные практичные функции.

Дверное полотно

Дверные полотна различаются как по функционалу, так и по материалу изготовления. На данный момент существует несколько основных конструкций, которые имеют свои отличительные особенности и характеристики.

Виды и особенности межкомнатных полотен:

• Филенчатое. Состоит из деревянной рамы, разделенной горизонтальными и вертикальными элементами. На полотне имеются съемные части в виде рамок, имеющих вставки из стекла, ДСП, ДВП. В качественных изделиях отсутствует клеевая основа. При этом такие полотна не рассыхают и имеют более долгий срок службы. Рекомендуется подбирать модели, изготовленные из лиственных деревьев твердых пород.

• Щитовое. Каркас конструкции выполнен из деревянных брусков. В качестве отделочного материала используются различные ламинированные вставки. Внутри полотно заполнено брусьями из дерева или другими наполнителями в виде сотов. Конструкции имеют сравнительно низкую стоимость, но высокие эксплуатационные свойства. Наиболее качественными моделями считаются полотна, имеющие наполнитель в виде сотов, используемых для филенчатых моделей – мазонитовые.

• Цельностеклянные. Данный тип конструкций может выпускаться без рамы или каркаса. При этом само полотно выполнено из каленого стекла. Такие конструкции используются для небольших современных помещений, что позволяет визуально увеличить комнату. В большинстве случае изготавливаются полотна для офисных помещений, магазинов или супермаркетов.

• Рамные. Профиль таких полотен изготовлен из алюминия или пластика. Элементы для заполнения пустого пространства внутри могут быть выполнены из стекла или стеклопакетов, панелей, ламината. Преимуществом таких конструкций является повышенная прочность. Среди недостатков выделяют низкую тепло- и звукопроводимость. Применяются такие полотна в помещениях, имеющих хорошую звукоизоляцию и кондиционирование.

Из чего состоит комплект межкомнатной двери (описание):

• Погонаж. Применяется для полноценной установки полотен. Состоит элемент из нескольких основных частей: коробка, добор и наличники. При этом погонаж подразделяется на обычный и телескопический тип. Второй вид изделия имеет дополнительные выемки, которые позволяют регулировать доборы и наличники, чтобы придать коробку необходимую толщину.

• Короб. Цельная конструкция, состоящая из горизонтальной планки и 2-х вертикальных стоек. На короб крепятся петли, с помощью которых устанавливается конструкция. Различают стандартные коробы и сложные. Материалом изготовления коробы в телескопических погонажах служит МДФ.

• Наличники. Данные изделия необходимы для маскировки зазоров между коробкой и непосредственно полотном. Материал изготовления – массив дерева или МДФ. Различают накладные и телескопические наличники. Первый вид устанавливается при помощи клея и шурупов. Второй тип быстро фиксируется благодаря имеющимся в нем разъемам, что позволяет устранить даже большие зазоры.

• Доборы. На данный момент выпускаются модели стандартных размеров, которые не всегда подходят под дверной короб. Поэтому для заделки щелей были разработаны специальные элементы, которые помимо функциональности. Выполняют и декоративную функцию. Используются доборы в случаях, когда ширина стены больше ширины короба. При этом элементы выполняются из такого же материала, что и само полотно. Доборы придают межкомнатной конструкции цельную эстетическую композицию.

Дополнительные элементы и фурнитура

Такие элементы производятся отдельно от дверных полотен и необходимы для предания полноценности конструкциям.

Схема из чего состоит межкомнатная дверь (дополнительные элементы):

• Уплотнитель. Используется для повышения звукоизоляционных свойств. При этом позволяет выдерживать нагрузки при захлопывании. Материал должен быть мягким и эластичным, иначе функциональные свойства полотна будут нарушены.

• Порог. Является дополнительным элементом, расположенным в нижней части дверного короба. Изделие обладает высокими звуко- и теплоизоляционными свойствами. Нередко элемент применяется в качестве маскировки перепадов между уровнем пола и напольного покрытия в комнатах. Также порог позволяет повысить пожарную безопасность всей дверной конструкции.

• Фурнитура. Данные изделия обладаю не только декоративными, но и функциональными свойствами. Элементы облегчают пользование дверью и выполняют преграждающую функцию. В качестве фурнитуры выступают различные петли, замки, доводчики, дверные ручки. При выборе подобных элементов необходимо учитывать их сочетаемость с полотном и качество выполнения.

Одним из самых важных элементов фурнитуры является дверная ручка и замок. Эти элементы обеспечивают функциональность конструкции, позволяют открывать или закрывать дверь, а также помогают обезопасить помещение.

При выборе необходимо учитывать, из чего состоит дверной замок или ручка. Различают стационарные, нажимные и поворотные типы изделий. При этом два последних вида имеют в своем составе множество мелких деталей.

В качестве материала рекомендуется подбирать ручки, выполненные из металла. Это позволяет повысить надежность изделия и их долговечность. В случае если межкомнатные полотна тонкие, следует подбирать ручки из дерева или пластика.

Устройство и конструкция дверных полотен может быть разнообразной. Выбор межкомнатных конструкций происходит, исходя из функциональности, интерьера помещения и индивидуальных предпочтений. Знание о том, из чего состоит межкомнатная дверь, позволяет подобрать наиболее функциональный вариант и выполнить качественную установку.

В нашем каталоге можно ознакомиться с различными моделями межкомнатных дверей. Мы поможем подобрать необходимый вариант согласно вашим предпочтениям и интерьеру. При необходимости наши мастера произведут замеры дверной коробки и установят межкомнатные полотна в кратчайший срок и по приемлемой цене. Договориться о монтажных работах и доставке полотен можно по указанным номерам телефонов.

Установка скрытых дверей за 3 часа. Нюансы монтажа комплекта Invisible

Как устанавливается скрытая дверь INVISIBLE от PROFIL DOORS

• ОБЯЗАТЕЛЬНО на уровень готового пола.

Если пол не готов или Вы боитесь его повредить, то необходимо сделать закладные элементы на уровень готового пола (обычно 30 мм).

• ДО завершения отделочных работ помещения.

Если установка все-таки проходит уже после завершения чистовых отделочных работ, необходимо предусмотреть возможность выведения уровня скрытого короба в единую плоскость со стеной. Для этого необходимо снять слой штукатурки вокруг проёма, при этом соблюдать наличие прямого угла при сопряжении плоскостей.

• Минимальная толщина стены рассчитывается по толщине короба:

— для обычной скрытой двери INVISIBLE: 82 мм.

— для скрытой двери обратного открывания REVERSE: 69 мм.

Конструкция короба скрытой двери «на себя» схематично

Короб INVISIBLE благодаря конструкции устанавливается вровень со стеной.

Читать о стоимости и комплектации Скрытой двери Invisible >>>

Технические размеры короба Invisible

82*32,5 мм.

Передний паз — 7 мм.

Задний паз — 10 мм.

ЭТАПЫ установки скрытой двери

Подготовка дверного проёма

В ШИРИНУ рекомендуемый размер дверного проёма +100 мм.

Полотно (мм)	Проём (мм)
600	700
700	800
800	900
900	1000

ВЫСОТА ПРОЁМА

Для установки стандартного комплекта INVISIBLE высотой 2000 мм рекомендуемая высота проёма 2060-2080 мм.

Измеряется от уровня готового пола. MAX возможная высота изготовления короба INVISIBLE (по полотну) — 3000 мм.

КОРОБЫ В РАЗРЕЗЕ

Установка скрытого короба в проём

Короб устанавливается в одну плоскость со стеной по переднему канту. Если рядом располагаются несколько дверей, то нужно учесть соотношение полотен по верхнему уровню.

Стоевые фиксируем в проеме и навешиваем полотно, регулируем в плоскостях при помощи скрытых петель. Выставляем зазоры между полотном и коробом, пеним.

Допустимые зазоры

По ГОСТу со стороны замка допустим зазор немного больше, чем со стороны петель, так как полотну на открывание необходимо больше места.

Рекомендуемые зазоры:

Со стороны петель 2-3 мм.

Со стороны замка 3-4 мм.

Сверху 2-3 мм.

Наши монтажники для эстетики всегда стараются выставить одинаковые зарозы сверху и по бокам, то есть по 3 мм.

Облицовка

После установки ждем высыхания монтажной пены, обрезаем излишки и приступаем подготовке конструкции к отделке. Штукатурим, обшиваем гипсокартоном.

При расчете размеров деталей допустим зазор 5 мм. На боковых деталях со стороны примыкания к дверной коробке при необходимости необходимо сделать углубление, чтобы деталь поместилась в паз на скрытом коробе.

С обратной стороны для фиксации деталей обрамляющих проём можно закрепить брус компенсирующий расстояние. Затем с использованием ГКЛ обшить заднюю часть проёма.

Паз на коробе Invisible с обратной стороны — 10 мм, рассчитан на ГКЛ шириной 9 мм.

Revers — 11 мм, расчитан соответственно на ГКЛ шириной 10 мм.

После облицовки шпаклюем стыки гипсовой смесью, во избежание появления трещин рекомендуется наклеить на швы стеклохолст.

НЕСТАНДАРТ

Важно: скрытые петли AGB Eclipse (производство Италия), которые входят в стандартный комплект скрытой двери, устанавливаются на полотна весом не более 40 кг.

При установке скрытой двери нестандартного размера необходимо учитывать её вес и наличие отделки. Именно поэтому на полотна выше 2 метров на фабрике Profil Doors дополнительно врезается до 3 петель.

Особенности установки скрытой двери «от себя»

Короб обратного открывания REVERSE на любой стадии ремонта требует дополнительной подготовки проёма.

Из-за особенностей конструктива необходимо проштробить дверной проём с лицевой стороны по периметру в ширину 40-60 мм (в зависимости от ширины проёма) и в глубину 10 мм. В него утапливается широкое крыло короба до соотношения уровня переднего паза с поверхностью стены.

Комплект REVERSE поставляется с фабричными запилами под петли и замок. Стоевые уже зарезаны под 45″, их необходимо только подпилить по высоте и соединить с верхней перемычкой с помощью специальных креплений для стягивания (поставляются в комплекте).

Собранный короб ставим и закрепляем в проёме, вешаем полотно, регулируем в плоскостях, выставляем зазоры.

Важно учитывать наличие притвора и соответственно выставлять зазоры с обеих сторон.

Технические размеры короба Revers

69*66,3 мм.

Передний паз — 7 мм.

Задний паз — 11 мм.

Как отделать скрытую дверь с обратной стороны?

Штукатурка

Это наименее затратный и быстрый способ. После установки скрытой двери откосы штукатурят и шпаклюют.

Обращайте внимание на петлевые отверстия, не допускайте попадания в них отделочных материалов.

Обрамление доборами

Рекомендуем именно этот способ внутренней отделки. Короб просто скрывается за доборами и наличниками, которые подбираются под цвет стен.

Для реализации необходимо, чтобы стены с обратной стороны были подведены к проёму под чистовую отделку.

Стоимость установки скрытой двери

INVISIBLE — 4500 Р.

При установке только 1 комплекта на адресе стоимость 6000 Р.

REVERSE — 6500 Р.

Гарантия Profil Doors LOFT на монтажные работы — 12 месяцев.

Время монтажа в подготовленный проём 2-3 часа.

Важно: установка скрытых дверей нашей бригадой монтажников осуществляется в готовые проёмы. Если стены не готовы, можем дать рекомендации строителям.

Читать про комплектацию и стоимость Invisible >>>

Записаться на бесплатный замер

Установка дверей своими руками: пошаговая инструкция

Содержание

• Общие положения
• Выбор условий
• Инструкция по установке

Выполняя установку дверей своими руками очень важно соблюдать поэтапность процесса и придерживаться базовых норм СНиП. Это касается абсолютно всех разновидностей конструкций. Для того чтобы не допустить грубых ошибок и правильно произвести монтаж двери, следует заранее ознакомиться со всеми нюансами выполнения данной работы.

Чтобы дверь была установлена правильно, необходимо разобраться во всех нюансах процесса

Общие положения

Перед тем как приступить к рассмотрению непосредственно самого процесса монтажа, необходимо разобраться с тем, какие дверные конструкции сегодня используются для заполнения проемов и в чем заключаются отличия в подходах к их установке. Первым делом следует разграничить их на такие категории, как входные и межкомнатные двери. Вторые, как правило, имеют в основе дерево, более разнообразны и проще в своем большинстве. Входные же более массивны и чаще всего выполняются из металла. Также обязательным элементом для входных дверей является порог, а потому в любом случае рама будет иметь прямоугольную форму, вместо упрощенной П-образной.

Кроме того, среди межкомнатных дверей стоит отдельно выделить раздвижные модели. Здесь дополнительным элементом является система направляющих. С одной стороны, выполнить её установку самому гораздо проще, чем врезать стандартный короб и навесить массивное полотно, однако здесь нужно уметь работать с разными насадками для высверливания отверстий под крепления.

Чаще всего требуется установка обычных распашных дверей

Монтаж дверей своими руками в целом выполняется одинаково для всех конструкций. Можно разделить весь перечень работ на следующие этапы:

1. Освобождение проема. Размер новой двери можно определить по соотношению со старой, но лучше производить замеры непосредственно после извлечения старой конструкции из проема. В любом случае первоначальной задачей является снятие старого полотна и демонтаж короба.
2. Монтаж короба. Для того чтобы установить дверь необходимо позаботиться о наличии надежной опоры для неё. Именно эту роль и играет короб. По сути это внутреннее обрамление проема, на которое приходится основная нагрузка при поддержке полотна.
3. Установка полотна. Навесить дверь можно разными способами. Стандартный предполагает использование карточных петель на шарнире. Также могут применяться вворачиваемые модели фурнитуры для легких изделий. Более дорогой и сложной в монтаже является скрытая фурнитура, её врезку лучше доверить специалистам, так как выполнить такую работу своими руками сможет не каждый.
4. Отделка. Поскольку ставить двери нужно не только максимально аккуратно, но и после работы привести в порядок прилегающую к проему зону, в комплекте к дверному блоку идут дополнительные элементы отделки. В первую очередь – это наличники и доборные планки.

Основные этапы установки межкомнатной двери

Выбор условий

Недостаточно знать, как правильно установить дверную систему своими руками. Для того чтобы добиться максимально эффективного результата важно выбрать наиболее подходящее место для установки конструкции с учетом рекомендаций СНиП. К сожалению, планировка некоторых домов оставляет желать лучшего, а потому иногда возникает необходимость перенести положение дверных проемов или изменить их габариты.

В идеале дверь должна располагаться в таком месте, где она не будет мешать свободному проходу мимо неё. Также нужно учитывать, что для распашных систем требуется много места, а потому старайтесь задействовать площадь, неиспользуемую в функциональных целях.

Схемы открывания межкомнатных дверей

Помимо этого, СНиП устанавливают другие нормы касательно установки дверей. Главными из них является определение направления движения полотна. Таким образом, СНиП строго регламентируют монтаж дверей эвакуационного типа. То же самое относится и к зданиям общественного назначения и многоквартирным домам. В этом случае двери устанавливаются таким образом, чтобы не мешать друг другу при одновременном распахивании. Направление открывания должно приходиться наружу, то есть на улицу или в коридор.

Определение направления открывания дверей

Для частных домов и межкомнатных дверей требования СНиП менее жесткие. Здесь можно произвольно выбирать, в каком направлении навесить полотно, главное – это удобство и экономия пространства. То есть определить, как правильно устанавливать межкомнатные и входные двери согласно СНиП можно следующим образом:

• туалет и ванная – с распахиванием наружу;
• спальня и гостиная – не имеет значения;
• кухня – предпочтительно наружу;
• входные – наружу, при условии, что соседние двери не будут мешать друг другу.

Не стоит забывать о том, что самостоятельно устранить проблему с пересеканием полотен при открывании можно посредством смены направления движения не только внутрь-наружу, но и влево-вправо. Также существуют альтернативные конструкции, например, раздвижные и складные.

Пример плана открывания дверей

Инструкция по установке

Итак, рассмотрим, как производится установка стандартных дверей своими руками? Прежде всего, необходимо разобраться, как самостоятельно выполнить грамотный монтаж дверной коробки. От того насколько правильно будет сделана эта работа зависит очень многое. Во-первых, короб является по сути несущим элементом, а потому важно не допустить перекосов лутки ни в процессе монтажа, ни в дальнейшем. Во-вторых, неустойчивые входные двери легче выломать. Ну и, конечно же, нельзя забывать о герметичности проема и внешнем виде в целом.

Для того чтобы установить дверную коробку своими руками, в первую очередь, необходимо измерить размеры проема. Габариты же самого короба должны быть немного меньшими. Это обусловлено тем, что поставить двери необходимо с учетом технологических зазоров. Это же касается и соотношения лутки и самой двери. То есть внутренний элемент всегда должен быть меньше, чем наружный.

Схема установки межкомнатной двери с доборами

Монтаж коробки производится с помощью болтов, которые врезаются в подложную балку. Предварительно раму нужно собрать в горизонтальном положении. Соединить её элементы лучше всего под срезанным углом, то есть в 45 градусов.

Некоторые модели готовых луток имеют специальные выступы и углубления по краям, которые выполняют роль замка. В таком случае сцепление выполняется под прямым углом.

После установки двери в проем необходимо выставить уровень конструкции и зафиксировать её положение с учетом необходимых зазоров. Так как самому справиться с такой задачей будет непросто, попросите кого-нибудь помочь вам хотя бы на этом этапе.

Схематическое изображение монтажа межкомнатной двери: 1) уровень 2) короб 3) дверное полотно 4) петли 5) наличник

После установки распорок и клиньев можно приступать к заполнению свободного пространства между стеной и коробом монтажной пеной. Много лить не нужно, так как масса при высыхании увеличивается в объеме и при её значительном излишке может сместить раму.

После подсыхания монтажной пены необходимо врезать петли и навесить полотно. Здесь инструкция проста: пластины петель прикручиваются к лутке и торцу двери, а затем соединяются. Врезные модели необходимо углубить заподлицо. Чтобы самостоятельно навесить дверь, приподнимите полотно и насадите верхнюю половинку петель на нижнюю со штырем.

Именно так выглядит базовая инструкция по установке стандартных дверей своими руками. Процесс может немного изменяться, в зависимости от используемой конструкции. В целом же методика выполнения работ является общей для всех типов систем.

Рекомендуем посмотреть видео

Схема коммерческой двери — части двери

Когда дело доходит до дверей, мы знаем, что может быть много терминологии, которая может быстро запутать. Но не нужно беспокоиться! Эксперты LaForce разложили части двери для типичного коммерческого проема, а также схемы для одностворчатых и двустворчатых дверей, чтобы помочь вам понять некоторые из наиболее важных терминов.

Коммерческое помещение: одностворчатая дверь

Нажмите на изображение, чтобы увеличить его

Коммерческое помещение: двустворчатая дверь

Щелкните по изображению, чтобы увеличить его

Дверь

Дверной проем – это область внутри рамы, в которую устанавливается дверь(и). Дверные проемы могут иметь одну дверь или пару дверей. Двери могут быть изготовлены из различных материалов, включая дерево, полый металл, нержавеющую сталь, алюминий и многое другое. LaForce также может предоставить специальные двери, такие как двери двойного действия, пуленепробиваемые, огнестойкие, устойчивые к ураганам, звуконепроницаемые и другие. Мы даже можем изготовить двери и коробки на заказ! Ознакомьтесь с нашей линейной картой для получения полного списка предложений дверей.

Активная створка/дверь

В паре дверей активная створка (или активные двери) открывается первой. Это также обычно дверь, на которую устанавливается основное рабочее оборудование (замок, защелка и т. Д.).

Неактивная створка/дверь

В паре дверей неактивная створка – это дверь, которая открывается после активной створки и не имеет замка. Вместо этого неактивная створка содержит защелку для установки замка/защелки активной двери. Неактивная створка также обычно имеет поверхностные болты (на лицевой стороне двери) или болты заподлицо (на кромке двери), которые удерживают ее на месте.

Каркас

Каркас представляет собой материал, который окружает дверь с трех сторон. Каркас крепится к стене и может быть изготовлен из различных материалов со специальными характеристиками, аналогичными вариантам дверей. Дверные рамы также бывают разных размеров, что позволяет добавлять стекло или панели рядом с дверью или над ней. Возможности LaForce позволяют нам даже производить, проектировать и модифицировать каркасы по индивидуальному заказу в соответствии с потребностями здания. Проверьте нашу линейную карту, чтобы увидеть все наши варианты кадров.

Головка (рамы)

Головка рамы — это горизонтальная часть рамы, расположенная над дверью.

Косяк (рамный)

Косяк — это вертикальный компонент рамы, расположенный по обе стороны дверного проема. Они вместе с головой образуют периметр рамы.

Петли

Петли являются наиболее распространенной частью фурнитуры, которая позволяет двери открываться. Они состоят из двух металлических пластин, соединенных между собой штифтом. Затем они прикрепляются к двери и раме, чтобы поддерживать и подвешивать дверь. Существует множество различных типов петель, в том числе врезные, сплошные и пружинные.

Замок или комплект замков

Замок или комплект замков представляет собой полную защелку для двери. Это то, что позволяет двери оставаться закрытой и защищенной. Замок включает в себя защелку, цилиндры, ключи и отделку таких рычагов накладками или розетками.

Защелка

Защелка, также известная как защелка, представляет собой металлическую пластину или коробку, в которую вставляется болт или защелка замка, удерживающая дверь закрытой. Защелки также могут быть электрическими, то есть они используют электричество, чтобы освободить защелку и позволить двери открыться. Электрозащелкой можно управлять с помощью пульта дистанционного управления или специального оборудования контроля доступа, такого как кард-ридер.

Доводчик

Доводчик — это устройство, прикрепленное к верхней части двери, которое регулирует и контролирует поворот двери, но в конечном итоге обеспечивает автоматическое закрытие двери. Доводчики дверей могут быть механическими или электромагнитными. Механические дверные доводчики сочетают в себе пружину и камеру сжатия, в которую медленно по камерам движется жидкость. Жидкость и компрессионная камера регулируют пружину, которая управляет движением двери. Электромагнитные доводчики используют электричество, чтобы держать дверь открытой. Они в основном используются на противопожарных дверях в сочетании с системой пожарной сигнализации, чтобы закрыть дверь при обнаружении пожара или сбое питания. Посетите наш блог, если вам нужна помощь, чтобы ваши дверные доводчики работали правильно и соответствовали требованиям ADA.

Lite

Lite, также известные как смотровые панели, представляют собой застекленные отверстия в двери или раме, через которые проходит свет. Расположение элемента по отношению к дверному проему определяет, будет ли он называться дверным элементом, боковым элементом или фрамугой. Lites создают ощущение пространства и повышают безопасность двери, позволяя пользователям, движущимся в противоположных направлениях, видеть друг друга.

Комплект Lite

Комплект Lite надежно удерживает легкое стекло двери на месте. Они могут быть металлическими, деревянными или шпонированными.

Порог

Порог состоит из полосы материала, прикрепленной к полу под дверью. Они используются для закрытия зазора между дверью и полом, а также для плавного перехода пола, передачи звука и предотвращения проникновения элементов в здание.

Щетка

Щетка — это кусок материала, обычно винила, который крепится к нижней части двери. Когда дверь закрыта, зачистка герметизирует пространство между дверью и порогом, чтобы не допустить проникновения холодного воздуха и других элементов.

Астрагал

Астрагал — это полоска материала, используемая для закрытия или закрытия щелей между парой дверей. Перекрывающиеся астрагалы часто нуждаются в координаторе, чтобы убедиться, что неактивная створка закрывается раньше, чем активная створка в паре дверей.

Прокладка

Прокладка используется для уплотнения периметра дверного проема. Материал применяется вокруг дверного проема, чтобы помочь решить множество проблем, включая контроль окружающей среды, контроль звука, фильтрацию света и контроль дыма / огня.

Выходное устройство

Выходные устройства, также известные как устройства для экстренной помощи или оборудование для экстренной помощи, предназначены для быстрого и удобного выхода людей из здания в случае чрезвычайной ситуации. Эти дверные замки или дверные защелки обеспечивают выход, нажимая на горизонтальную перекладину или нажимную панель, чтобы открыть защелку. Выходное устройство, используемое на противопожарной двери, должно быть помечено как оборудование для противопожарного выхода, чтобы сохранить огнестойкость двери.

Жалюзи

Ряд планок или ламелей, расположенных в нижней части двери, называется жалюзи. Они позволяют воздуху безопасно проходить через дверной проем. Они могут быть изготовлены из металла или дерева.

Защитная пластина

Металлические пластины, расположенные в нижней части дверей, помогают защитить дверь от износа, поэтому они называются защитными пластинами. Размер и расположение пластины определяют техническое название. Отбойная пластина обычно имеет высоту 8-16 дюймов и прикрепляется к двери с нажимной стороны. Пластины для швабры имеют высоту всего 4-6 дюймов и прикрепляются к двери с выдвижной стороны. Бронепластины имеют высоту от 18 до 48 дюймов и могут быть с любой стороны двери. Пластины для носилок похожи по размеру на подножки, но они установлены выше, чтобы защитить дверь от каталок и больничных коек.

Нужна ли вам замена замка, техническое обслуживание дверных доводчиков или совершенно новое открывание, специалисты LaForce всегда готовы помочь. Мы являемся одним из крупнейших в стране поставщиков решений для дверей, рам, фурнитуры, строительных материалов, электронных систем безопасности и многого другого с более чем 65-летним опытом работы в отрасли. Свяжитесь с одним из наших экспертов сегодня и узнайте, как мы можем помочь вам в вашем следующем проекте.

17 шагов по созданию настраиваемого дверного проема в Revit — REVIT PURE

12 августа 2019 г. Николя Кателье

2D план семейства дверей должен быть создан в отдельном вложенном семействе. Таким образом, вы можете повторно использовать семейство для всех дверей, которые вы создаете. В этом следующем уроке вы узнаете, как создать качающуюся семью с нуля. Это семейство сделано таким образом, что вы можете назначить любой угол поворота, который вы хотите использовать. Весь мастер-класс можно посмотреть в этом видео:

Это третий пост в нашей серии о дверях. Обязательно ознакомьтесь с предыдущими сообщениями в блоге по этой теме:

1 — СОЗДАЙТЕ СЕМЕЙСТВО «ОБЫЧНОЙ МОДЕЛИ»

Создайте новое семейство Revit, используя шаблон семейства метрической универсальной модели. Конечно, вы можете использовать империал, если хотите.

2 — ПЕРЕКЛЮЧЕНИЕ СЕМЕЙСТВА НА КАТЕГОРИЮ ДВЕРЕЙ

Перейдите в меню «Категория и параметры семейства » . Переключите семейство из категории Generic в категорию Door . Несколько новых параметров, таких как ширина и толщина, будут созданы автоматически.

3 — СОЗДАТЬ ВЕРТИКАЛЬНУЮ ОПОРНУЮ ПЛОСКОСТЬ

Перейдите к виду семейства в плане. Создайте новую базовую плоскость слева от существующей вертикальной базовой плоскости. Создайте размер между двумя вертикальными базовыми плоскостями и назначьте параметр «Ширина».

4 — СОЗДАНИЕ ОПОРНОЙ ЛИНИИ, ВЫРАВНИВАНИЕ КОНЕЧНОЙ ТОЧКИ ПО ОПОРНЫМ ПЛОСКОСТЬМ

Каждый раз, когда вы хотите использовать параметр угла в Revit, вам нужно создать справочная строка . Создайте его вдоль опорной плоскости справа, с первой точкой на пересечении опорных плоскостей. Затем используйте инструмент «Выравнивание» (сочетание клавиш: AL), чтобы выровнять конечную точку опорной линии по обеим опорным плоскостям. Вам нужно будет использовать вкладку для переключения между всеми параметрами. Нажмите на значок замка.

5 — НАЗНАЧЕНИЕ ПАРАМЕТРОВ ШИРИНЫ И УГЛА

Создайте размер, чтобы связать каждую конечную точку опорной линии. Назначьте размеру параметр ширины. Затем создайте размер угла между горизонтальной базовой плоскостью и базовой линией. Создайте новый параметр экземпляра для значения угла. Назовите его «Угол поворота» и используйте категорию «Графика» для группировки. Заблокировать все размеры.

6 — ПРОВЕРКА УГЛА

Значения угла с опорными линиями иногда могут быть ошибочными. Чтобы убедиться, что все работает нормально, измените фактический угол, чтобы проверить несколько разных значений. Обязательно попробуйте важные значения 90, 180 и 270 вместе с несколькими случайными углами.

Хотите получить этот пост в формате PDF, который вы сможете отправить своим друзьям? Загрузите нашу новую брошюру о дверях, содержащую 50 страниц советов и рекомендаций.

7 — СОЗДАЙТЕ ЕЩЕ 3 ОПОРНЫЕ ЛИНИИ

Создайте еще 3 опорные линии, соответствующие контурам двери на виде сверху. Добавьте метку размера «толщина». Затем добавьте угловые размеры между каждой опорной линией. Все они должны быть 90. Заблокируйте их все.

8 — СОЗДАНИЕ ОБЛАСТИ МАСКИРОВКИ И ВЫРАВНИВАНИЕ

Перейдите на вкладку «Аннотации» и выберите инструмент «Область маскировки». Выберите стиль линии Panel [cut]. Используйте опцию «Выбрать линии» и щелкните каждую контрольную линию. Не забудьте нажать на значок замка. Предупреждение : первая выбранная вами линия должна быть опорной линией внизу/слева на изображении. Затем выберите и зафиксируйте маленькие линии и, наконец, исходную опорную линию. По неизвестным причинам у вас будут проблемы в семье, если вы не будете соблюдать этот порядок созидания.

Щелкните зеленую галочку для завершения. Опять же, вы должны проверить несколько углов, чтобы убедиться, что семья работает.

9 — СОЗДАНИЕ СТИЛЯ ЛИНИИ «ПОВОРОТНАЯ ДВЕРЬ»

На вкладке «Управление» нажмите Object Style . Создайте новую подкатегорию модели двери под названием «Plan Swing».

10 — СОЗДАНИЕ ЛИНИИ ДУГИ ПОВОРОТНОЙ ДВЕРИ

Перейдите на вкладку «Аннотации» и выберите инструмент «Символические линии» . Создайте линию дуги, используя новый стиль линии Plan Swing [проекция] . Используйте параметр рисования дуги по центру и концам. Щелкните один раз на пересечении центральных опорных плоскостей, затем еще раз на левой опорной плоскости и, наконец, щелкните текущее положение опорной линии.

11 — ВЫРАВНИВАНИЕ И БЛОКИРОВКА ЛИНИИ ДУГИ

Теперь линия дуги создана. Выберите линию и активируйте параметр Center Mark Visible в свойствах экземпляра. Совместите метку центра линии дуги с обеими опорными плоскостями и зафиксируйте.

Вам необходимо третье и последнее выравнивание по линии дуги. Совместите конечную точку линии дуги с горизонтальной базовой плоскостью и зафиксируйте. Будьте осторожны: никогда не выравнивайте линию дуги по опорной линии дверной панели.

Ознакомьтесь с нашим популярным пакетом BASICS . Он содержит все, что нужно новичку для изучения Revit в духе веселья и простоты. Нажмите на изображение, чтобы начать.

12- НАЗНАЧЕНИЕ ПАРАМЕТРОВ ЛИНИИ ДУГИ

Назначьте параметр Ширина радиусу линии дуги. Затем выберите линию дуги и щелкните значок временного размера угла, чтобы создать постоянный размер. Назначить Фактический угол Параметр экземпляра. Запри все.

13- ЗАПИШИТЕ ФОРМУЛУ ДЛЯ ПАРАМЕТРА «ФАКТИЧЕСКИЙ УГОЛ»

Если вы введете значение угла поворота в плане меньше 1°, линия дуги не сможет рисоваться, и семейство будет ошибаться. Чтобы избежать этой проблемы, вам нужно создать формулу, чтобы сделать 1° минимально возможным значением угла.

Начните с создания нового параметра под названием «Угол поворота». Это параметр экземпляра, сгруппированный в категории «Графика».

Перейти к семейному типу. В формуле «Фактический угол» используйте следующую формулу: if(Угол поворота < 1°, 1°, Угол поворота) . По сути, это означает, что если угол поворота ниже 1°, значение фактического угла вернется к 1°. При значении выше 1° ничего не изменится.

Имейте в виду: Угол поворота — это значение, которое пользователи будут вводить вручную. Фактический угол — это значение, которое фактически влияет на компоненты семейства.

Эй, ты можешь поверить, что с семьей наконец-то покончено? Это определенно сложная семья для создания. Но хорошая новость заключается в том, что после того, как вы закончите, его можно будет повторно использовать для многих других семейств дверей.

Спасти семью. Пришло время вложить его в семейство главных дверей.

14- УСТАНОВИТЕ СЕМЕЙСТВО ПОВОРОТ ВНУТРИ СЕМЕЙСТВА ГЛАВНОЙ ДВЕРИ

Загрузите семейство распашных дверей в семейство главных дверей, которое вы хотите использовать. Разместите его экземпляр на виде в плане. Затем зафиксируйте опорные плоскости вложенного семейства к опорным плоскостям основного семейства, как показано на изображении ниже. Заблокируйте выравнивание.

15- СВЯЗАТЬ ПАРАМЕТРЫ ВЛОЖЕННЫХ СЕМЕЙСТВ

Выберите семейство распашных дверей и нажмите Edit Type . Нажмите на маленький прямоугольник для ширины и толщины. Соответствуйте параметрам.

Также необходимо назначить параметр «Угол поворота». Это свойства экземпляра. Выйдите из меню типов и проверьте свойства экземпляра семейства Door Swing. Нажмите на маленький прямоугольник рядом со значением угла поворота. Создайте новый параметр с точно такими же настройками, как у исходного.

16- ДОПОЛНИТЕЛЬНО: СООТВЕТСТВУЙТЕ ДВЕРНОЙ ПАНЕЛЬ С УГЛОМ ПОВОРОТА

Собираетесь ли вы использовать семейство дверей для 3D-видов и визуализаций? Если это так, может быть интересной идеей сопоставить фактическую 3D-панель двери с углом семейства дверных распашных дверей. Таким образом, двери могут быть открыты в визуализации.

Для этого используйте параметр рисования Pick Lines и выберите все опорные линии из вложенного семейства. Нет необходимости назначать параметры. Обязательно зафиксируйте верхнюю часть выдавливания на верхней опорной плоскости семейства на виде фасада.

17- ПРОВЕРКА СЕМЕЙСТВА ДВЕРЕЙ

Все должно быть готово! Время проверить это. Не вставляйте дверь в текущий проект. Вместо этого создайте фиктивный «тестовый» проект, в котором вы сможете бездельничать, не боясь испортить важную работу.

Попробуйте разные ракурсы и конфигурации.

Хорошие новости: распашные двери — это самое сложное в создании семейство дверей. Все остальное гораздо проще.

У нас есть для вас бонусный контент. Хотите добавить дополнительную диагональную линию к вашему плану распашных дверей для существующих дверей? Узнайте, как это сделать, в нашей новой брошюре о дверях. Брошюры выходят 4 раза в год и содержат множество советов по конкретной теме Revit. Это все бесплатно.

Теги Дверь, Revit, План поворота, Базовая линия, Вложенное семейство

грантов на окна и двери от правительства 2021

Для каждого дома в Великобритании стало почти нормальным иметь двойное остекление.

В стране мало домов с окнами с одинарным остеклением, и поэтому кажется, что нет необходимости в государственных субсидиях на окна и двери, на получение которых домовладельцы могут подать заявку.

Возьмем, к примеру, схему «Зеленая сделка», которая представляла собой правительственный грант для помощи домовладельцам в улучшении энергосбережения (путем установки двойного остекления). Эта поддерживаемая государством схема была закрыта в 2015 году из-за отсутствия интереса.

И хотя в настоящее время могут быть доступны некоторые схемы, такие как грант в рамках Обязательств энергетической компании (ECO) и новый грант в рамках Green Deal Finance Company, нет гранта, который был бы непосредственно направлен на производство стеклопакетов.

Обновление: Правительство объявляет о новой схеме субсидирования зеленых домов. Полное руководство по схеме грантов Green Homes уже доступно.

Что случилось с правительственным грантом Green Deal?

Поскольку на получение гранта «Зеленая сделка» подписались всего 15 000 домовладельцев, правительство решило отказаться от этой схемы из-за отсутствия интереса, хотя они надеялись на гораздо больший спрос. Этого просто не было.

Одной из причин, по которой эта схема могла оттолкнуть домовладельцев, были высокие процентные ставки, которые домовладельцы должны были выплачивать в течение многих лет.

Однако в 2017 году компания Green Deal Finance запустила новую, улучшенную версию гранта.

Вместо того, чтобы поддерживаться и финансироваться правительством, новая компания предлагает ссуды домовладельцам для повышения их энергоэффективности в своих домах и поддерживается частными инвесторами.

Подобно гранту ОЭС, новый «Зеленый курс» охватывает многие из тех же предложений для домовладельцев по повышению энергоэффективности, в том числе:

• Изоляция (сплошная стена, чердак, пол и полая стена)
• Новые или замененные котлы
• Отопление, горячее водоснабжение и освещение

Хотя двойного остекления нет в списке, оно по-прежнему позволяет экономить энергию в домах с окнами с одинарным остеклением. Поэтому стоит обратиться в финансовую компанию Green Deal, чтобы узнать, могут ли они предложить вам кредит для повышения энергоэффективности ваших окон и дверей.

Что такое грант ОЭС?

Обязательство энергетической компании (ECO) во многих аспектах похоже на грант Green Deal, однако оно не обязательно направлено на улучшение стеклопакетов.

Грант ОЭС предназначен для:

• Лица с низким доходом
• Те, кто живет в бедных районах
• Те, кто находится в уязвимых домохозяйствах
• Те, кто получает пособия от правительства

Кому узнайте, имеете ли вы право на получение гранта ОЭС, посетите веб-сайт GOV.UK для получения дополнительной информации.

Грант ECO предназначен для домовладельцев, чтобы они могли экономить энергию в своих домах, устанавливая новые газовые котлы или утепляя стены.

Но иногда домовладельцы могут потратить часть денег на установку двойного остекления, особенно для тех, у кого в настоящее время есть окна с одинарным остеклением.

Почему? Потому что технически это относится к категории «энергосберегающих преимуществ».

Ранее мы уже говорили о многих преимуществах двойного остекления и о том, почему все дома должны перейти с одинарного на двойное остекление просто из-за удивительной энергоэффективности окон с двойным остеклением.

Поэтому перед покупкой новых окон и дверей обязательно проверьте, имеете ли вы право на получение субсидии ECO.

Но в настоящее время, в нынешнем виде, это единственный поддерживаемый государством грант, на который домовладельцы потенциально могут претендовать, для улучшения стеклопакетов.

Что делать, если я не имею права на участие в программе ECO или новом зеленом соглашении?

Несмотря на то, что существуют другие субсидии, поддерживаемые государством, которые могут помочь домовладельцам оплачивать счета за электричество и газ, важно отметить, что в настоящее время нет других государственных субсидий на окна и двери.

Но не волнуйтесь, если вы не имеете права на какие-либо субсидии, которые мы упомянули в этом списке, вы можете быть удивлены, узнав, что стоимость установки новых окон и дверей не так высока, как вы думаете.

Недавно мы рассмотрели средние цены на стеклопакеты за год, и, хотя это приблизительная цифра для всех продуктов, предлагаемых нашими установщиками, цены составляют всего несколько фунтов стерлингов из того, что, как мы ожидаем, будет взимать наша сеть установщиков.

Есть много способов получить совет по экономии энергии, хотя это может и не быть полным пособием для вашего дома, эти советы по энергосбережению могут оказаться полезными в качестве краткосрочного решения:

• Установите на окна и двери устройства для защиты от сквозняков, чтобы предотвратить потерю тепла
• Заделайте щели в полу и плинтусах и заблокируйте неиспользуемый дымоход или камин, чтобы предотвратить утечку тепла через дымоход can

Если вы заинтересованы в установке новых окон и дверей в своем доме, воспользуйтесь нашим инструментом поиска установщика, чтобы найти местные компании по производству стеклопакетов, которые могут помочь обсудить тип улучшения дома, который вы хотите.

В качестве альтернативы вы можете воспользоваться нашим онлайн-инструментом расчета стоимости, где вы можете спроектировать полностью сделанные на заказ окна, двери и зимние сады, увидев визуальное представление вашего идеального окна или двери. Все наши расценки абсолютно бесплатны и ни к чему не обязывают.

Новинка: Схема субсидирования экологически чистых домов

8 июля 2020 г. правительство Великобритании объявило о новой схеме субсидий на улучшение жилищных условий.

Новая схема под названием Green Homes Grant Scheme позволяет домовладельцам и арендодателям претендовать на ваучеры на сумму до 10 000 фунтов стерлингов для установки мер по энергосбережению в своих домах, в том числе для двойного остекления (окна и двери).

Мы составили полное руководство по программе предоставления грантов Green Homes.

Часто задаваемые вопросы

Могу ли я получить субсидию на новые окна и двери?

Окольными путями, да. Хотя официальной «схемы грантов на двойное остекление» не существует, существует грант на энергосбережение, называемый ECO (Обязательство энергетической компании), который потенциально может быть использован для модернизации двойных стекол.

Как я могу бесплатно заменить окна?

ECO и Green Deal — это больше национальные схемы, которые в настоящее время доступны для домовладельцев.
Мы рекомендуем вам поговорить с вашим местным правительством, чтобы узнать, какие кредиты и схемы доступны в настоящее время в вашем регионе.

Могу ли я получить субсидию на покупку новых окон в Шотландии?

Мы в основном изучали рынок двойного остекления в Англии для нашей оценки доступных грантов и схем.
Однако нам известно, что организация Greener Scotland имеет схемы энергосбережения, помогающие домовладельцам повысить энергоэффективность. Посетите веб-сайт Greener Scotland для получения дополнительной информации.
