Схема подключение двойного выключателя к 2 лампочкам. Как подключить люстру с 3 проводами к двойному выключателю: пошаговая инструкция

Как правильно подключить люстру с тремя проводами к двухклавишному выключателю. Какие инструменты понадобятся для работы. Как определить назначение проводов. Пошаговая схема подключения.

Что потребуется для подключения люстры

Для правильного подключения люстры с 3 проводами к двойному выключателю вам понадобится следующий набор инструментов:

• Индикаторная отвертка
• Пассатижи с изолированными ручками
• Нож для зачистки проводов
• Мультиметр
• Изолента
• Отвертки (плоская и крестовая)
• Кусачки
• Маркер
• Клеммные колодки или другие приспособления для соединения проводов
• Стремянка

Наличие всех этих инструментов обеспечит безопасное и корректное выполнение работ по подключению люстры.

Определение назначения проводов

Перед началом подключения необходимо правильно определить назначение всех проводов. Как это сделать?

1. Отключите питание на щитке.
2. Разведите провода, торчащие из потолка, в стороны.
3. Зачистите концы проводов на 1 см.
4. Включите питание и проверьте индикаторной отверткой каждый провод — тот, на котором индикатор не горит, будет нулевым. Пометьте его маркером.
5. Поочередно включайте/выключайте клавиши выключателя и проверяйте наличие фазы на соответствующих проводах.

Для определения проводов в люстре используйте мультиметр в режиме «прозвонки»:

1. Проверьте работу мультиметра, замкнув щупы.
2. Найдите нулевой провод, прозвонив боковой контакт патрона с проводами люстры.
3. Аналогично определите фазные провода, прозванивая центральные контакты патронов.
4. Проверьте заземляющий провод, прозвонив его с корпусом люстры.

Схема подключения люстры к двойному выключателю

Рассмотрим пошаговую схему подключения пятирожковой люстры к двухклавишному выключателю:

1. Отключите питание на электрощитке.
2. В соединительной коробке люстры объедините 5 синих нулевых проводов в один жгут.
3. Из фазных проводов сформируйте два жгута — один из 3 проводов, второй из 2.
4. Соедините нулевой провод люстры с общим жгутом из 5 нулевых проводов ламп.
5. Одну фазу люстры соедините с жгутом из 3 фазных проводов ламп, вторую — с жгутом из 2 проводов.
6. Подключите провода люстры к проводам на потолке: — Нулевой к нулевому — Фазные к соответствующим фазам от выключателя — Заземляющий к заземлению (если есть)
7. Изолируйте все соединения.
8. Закрепите люстру на потолке.
9. Включите питание и проверьте работу.

Частые ошибки при подключении

При самостоятельном подключении люстры начинающие электрики часто допускают следующие ошибки:

• Неправильное определение нулевого и фазных проводов
• Отсутствие изоляции на соединениях
• Слабая затяжка винтов в клеммных колодках
• Подключение заземляющего провода к фазе или нулю
• Путаница в подключении групп ламп к клавишам выключателя

Чтобы избежать этих ошибок, внимательно определяйте провода, надежно изолируйте все соединения и проверяйте работу перед окончательным монтажом люстры.

Меры безопасности при работе с электропроводкой

При подключении люстры необходимо соблюдать следующие правила безопасности:

• Перед началом работ обязательно отключите питание на электрощитке
• Используйте только исправный инструмент с изолированными ручками
• Работайте в диэлектрических перчатках
• Не касайтесь оголенных проводов и металлических частей люстры при включенном питании
• Проверяйте отсутствие напряжения индикатором перед любыми манипуляциями с проводами
• При любых сомнениях обращайтесь к профессиональному электрику

Соблюдение этих простых правил обеспечит вашу безопасность при работе с электропроводкой.

Выбор двойного выключателя для люстры

При выборе двухклавишного выключателя для люстры обратите внимание на следующие параметры:

• Номинальный ток — не менее 10А
• Номинальное напряжение — 220-250В
• Степень защиты — не ниже IP20 для жилых помещений
• Материал корпуса — негорючий пластик или металл
• Наличие заземляющего контакта (для металлических люстр)
• Тип монтажа — накладной или встраиваемый
• Дизайн, подходящий к интерьеру

Правильно подобранный выключатель обеспечит удобное управление освещением и безопасную эксплуатацию люстры.

Заключение

Подключение люстры с 3 проводами к двойному выключателю — несложная задача, если четко следовать инструкции и соблюдать правила безопасности. Внимательно определите назначение проводов, правильно соедините их согласно схеме и надежно заизолируйте все контакты. При любых сомнениях лучше обратиться к профессиональному электрику, чем рисковать своей безопасностью.

Как подключить потолочный светильник с двумя лампами. Как правильно подключить люстру на двойной выключатель. Подвешивание люстры на крюке

Обустройство современного жилища, требующего создания высокого уровня уюта и комфорта сегодня невозможно без установки современных осветительных приборов. Новое поколение люстр, отличающееся не только более интересным, выразительным дизайном, но и весьма требовательно к установке оборудования, способного полностью обеспечить все режимы работы. Одной из особенностей выступает возможность выбора режима освещенности при работе люстры, проще говоря, возможности включения, как всех ламп сразу, так и определенного их количества, что позволяет более рационально использовать режим освещения, при этом существенно экономя на электроэнергии. Одним из таких простых и доступных решений выступает подключение люстры к двойному выключателю, распределяя, таким образом, количество включенных ламп.

Рассматривая возможности включения в схему электросети дома или квартиры многоламповой люстры или распределения освещения путем зонирования точечных светильников, наиболее простым и функциональным выступает применение в качестве выключателя двухклавишного выключателя.

Среди множества видов и моделей выключателей света именно двухклавишный прибор сегодня является наиболее популярным видом бытовых выключателей света. Свою популярность этот вид получил сравнительно недавно, когда в моду стали входить люстры и светильники с несколькими лампами, что дало возможность включать разное количество ламп.

Вместе с тем такой двухклавишный выключатель по своей конструкции не является чем-то особенным просто в его корпусе соединены два устройства позволяющих независимо друг от друга, проводить соединение и разъединение электрической цепи.

Корпус двойного выключателя, так же как и у остальных приборов электрической фурнитуры имеет стандартные размеры и без проблем устанавливается в зависимости от версии изготовления в наружное или внутреннее положение. Для внутренних видов держатели корпуса регулируемые – при помощи винта можно отрегулировать и зафиксировать его положение.

Фиксация проводов в современных версиях приборов осуществляется с помощью пластинчатых зажимов или фиксацией прижимной планки с помощью винта.

Устройство люстры

Современные светильники, если речь идет об обычных светильниках имеющих рассчитанных на обычные лампы накаливания, энергосберегающие лампы и светодиодные типы ламп имеют сходную электрическую схему подключения. Принципиально ничего сложного в их устройстве нет, несмотря на различия в дизайнерском решении или форме самих светильников, схема представляет из себя несколько электрических ламп с проводами, соединенными в определенной последовательности. Сложность подключения здесь состоит в том, чтобы правильно соединить эти провода сначала на клеммной планке, а потом подключить к выключателю с двумя клавишами.

Для наглядности можно представить схему установки люстры с пятью лампами. На выходе люстры имеется три провода – один общий для всех пяти ламп, и два, подключенные к 2 и 3 лампам. Если эти два провода имеющих подключения к 2 и 3 лампам соединить подключить как светильник с двумя проводами, то при включении будут гореть все пять ламп. Это, получается, из-за того, что все патроны имеют общий выход на нулевую фазу, а остальные провода при соединении включаются в сеть как токопроводящий проводник. Замыкание или размыкание этого проводника и приводит к включению или выключению света одновременно во всех лампах.

Включение только соединения проводников от двух ламп подаст напряжение на эти лампы, в то время как остальные 3, хотя и будут подключены к общему «нулю» включены не будут, поскольку напряжение на них подаваться не будет. Таким образом, разъединяя линию из 2 или 3 ламп можно включить все, только 2 или только 3 лампы. На этом принципе и основывается схема подключения пятирожковой люстры.

Для правильного подключения пятирожкового светильника в клеммную колодку зажимаются все провода в отдельные гнезда – отдельно общий «ноль» и отдельно каждый из токопроводящих проводников.

Правила техники безопасности

При работе с электричеством, а уж тем более, когда необходимо выдерживать четкую последовательность работ необходимо максимально придерживаться правил соблюдения техники безопасности. Основным моментом, на который следует обратить особое внимание при установке люстры должно быть работа с оголенными проводами. Такие работы проводятся только при отключенном общем рубильнике дома или квартиры. Убедится в

Подгонка проводов, установка выключателя, должны проводиться при выключенном напряжении в сети.

Вместе с тем для выбора необходимого провода необходимо проверить наличие напряжения на проводниках, делать это необходимо с максимальной осторожностью и только исправным инструментом с изолированными металлическими частями и рукоятками.

При испытании собранной схемы допускается включение и выключение приборов только после их окончательной фиксации и изололяции скруток проводов.

Порядок работ

На начальном этапе для удобства дальнейшей работы рисуется схема подключения и прорабатывается детальный план. Подготавливаются все необходимые элементы и материалы. Проводится сборка люстры и установка элементов ее крепления.

Практическая работа проводится в следующем порядке:

• Согласно схеме подключения, проверяется наличие нуля и фазы в проводах на месте подключения выключателя и установки люстры;
• Отключается напряжение сети;
• Провод с нулевой фазой маркируется и подсоединяется к общему проводу светильников;
• На клеммной планке проводится подключение проводов, идущих к 2 и 3 лампам в отдельные выводы;
• Светильник временно фиксируется на элементах крепления;
• Выводы проводов от люстры закрепляются на выключателе в разъемах имеющих два выхода – каждый провод к отдельному разъему;
• Провод с напряжением закрепляется к одинарному разъему с противоположной стороны корпуса двухклавишного выключателя;
• Проверяется правильность подключения;
• Включается напряжение и проверяется работоспособность схемы в целом.

Проверка работоспособности подключения люстры к двухклавишному выключателю проводится во всех положениях прибора – включении одной клавиши, включении второй клавиши, одновременном включении двух клавиш. Такие манипуляции позволяют убедиться в работоспособности всех подключений.

Ошибки при подключении и методы их устранения

В последнее время довольно часто при установке электрических проводов внутренней проводки в новостройках проводится прокладка кабеля с использованием дополнительного кабеля защитного заземления. Для этого используется дополнительный кабель с желто-зеленой маркировкой по изоляции металлической жилы (Вариант 2). Включение этого провода вместо нуля или фазы при включении схемы подключения двухклавишного выключателя в сеть не позволяет замкнуть цепь и зажечь люстру.

Отсутствие напряжения при включении люстры на одном или на всех линиях цепей говорит о неправильном подключении нуля или отсутствии напряжения на выключателе. Проверка наличия напряжения проводится с помощью индикатора на входном разъеме, при включении переключателя наличие напряжения проверяется и на выходном контакте выключателя.
Неполадки работы установленного светильника в виде отсутствия включения ламп одной или обеих ветвей для пятирожковой люстры требуют отключения схемы снятия всех подключенных приборов и проверки работоспособности выключателя, люстры и целостности проводов и только после этого проведения подключения заново.

Практическая работа по установке как светильников, так и переключателей, розеток и прочей электрической фурнитуры правильно может быть проведена только .

Попрактиковаться в сборке схемы включения прибора с 2 и более лампами для двухклавишного выключателя можно с использование нескольких отрезков провода, и подключения собранной схемы к обычной розетке.

Зачистка алюминиевых проводов при использовании обычной клеммной колодки должна быть около 4-5 мм, этого вполне достаточно для зажима винтом переходника. Скрутка медных проводов дополнительно прижимается пассатижами, а в идеале должна пропаиваться.

Внимание! При подсоединении светильника с медными проводами к проводам из алюминия в обязательном порядке необходимо использование клеммной колодки. Прямое соединение скруткой медного и алюминиевого провода запрещено!

Люстра относится к тем предметам интерьера, знакомиться с которыми люди начинают практически с самого рождения. Младенец, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которую закрепляют в центре потолка. Она не только становится украшением интерьера, но и позволяет равномерно распределить осветительную нагрузку по пространству комнаты. Чтобы варьировать освещённостью помещения чаще всего используют люстры на 5 или более лампочек. О таких светильниках и пойдёт речь в данной статье. Поговорим о том, как подключить люстру с 3 проводами, что для такой работы понадобится и можно ли это сделать человеку без специального электротехнического образования?

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с затейливыми дизайнами, большим количеством светодиодов либо ламп, с пультами дистанционного управления. Однако до сих пор большинство предпочитает устанавливать в своих жилых комнатах пятирожковую люстру.

Если такая люстра будет подключаться к одинарному выключателю, это повлечёт за собой большой расход электроэнергии. Согласитесь, не всегда нужно, чтобы в комнате светились все пять рожков, иногда вполне достаточно двух или трёх. Поэтому самой популярной считается схема подключения люстры с двойным выключателем. Именно о такой схеме мы будем говорить ниже, а перед тем как подключить люстру к бытовому двухклавишному выключателю, давайте разберёмся, из чего состоит подобный светильник и как он устроен.

Прежде всего, это основная конструкция на 5 рожков. Независимо от того, куда будут направлены лампы (вниз или вверх), крепление патронов и плафонов с рожками выполняется одинаково – с помощью резьбовых соединений. Каждый рожок на конце имеет вид трубки с резьбой, на неё при помощи гайки крепится декоративная крышка. Но очень часто крепление происходит за счёт донышка патрона, который накручивается на рожковую резьбу. В патрон нужно подсоединить провода и вкрутить лампочки, именно в нём происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их делают из металла, стекла либо пластика.

Провода на люстре чаще всего идут внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защёлок, болтиков или пластикового кольца, которое накручивается на резьбу патрона. От каждого патрона внутри рожка к соединительной коробке светильника подходит 2-х жильный провод.

Лампы на люстру можно устанавливать самые разные – накаливания, люминесцентные, светодиодные, энергосберегающие.

В корпусе люстры может быть также установлен блок питания или пускорегулирующее устройство для запуска светодиодных и люминесцентных ламп.

Бывают люстры, оборудованные отражателями, которые имеют белую либо зеркальную поверхность и создают направленный свет.

Подробно о том как выбрать люстру и лампы для нее можно узнать в этом видео:

Инструмент

Перед тем, как подключить люстру с тремя проводами, подготовьте необходимый инструмент:

1. Индикаторная отвёртка (она понадобится для определения фазы и ноля).
2. Пассатижи с изолированными ручками.
3. Нож (чтобы снимать изоляцию на жилах).
4. Мультиметр.
5. Изолента.
6. Отвёртки (плоская и крестообразная).
7. Кусачки.
8. Маркер.

Приспособления, с помощью которых будут соединяться провода. Это могут быть специальные колодки, в которых подсоединённый провод зажимается под винт, пружинные либо соединительные изолирующие зажимы (СИЗ). Ну и не забудьте, конечно же, про стремянку.

Назначение проводов

Перед тем, как выполнить подключение комнатной люстры с двухклавишным выключателем, давайте разберёмся, сколько нам понадобится проводов и для чего каждый из них необходим.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт, с указанной в нём схемой. Внимательно изучите её, там расписано назначение проводов по цветам. Как правило, фаза выполняется в белом либо коричневом цвете, синий провод означает ноль, и может быть ещё третий провод защитного заземления, его обычно выполняют зелёным или жёлтым цветом. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если паспорта на осветительный прибор нет, тогда будем сами определяться, где фаза, а где ноль.

Итак, у вас в потолке есть дырка, из которой торчат три жилы, одна из них нулевая, а 2 другие фазные от двухклавишного выключателя. Если ваша люстра с защитным заземлением, то для этого будет ещё отдельный четвёртый провод.

1. Отключите питающий автомат на квартиру и установите клавиши двойного выключателя в положение «Отключено».
2. Чтобы избежать замыкания, разведите три жилы, которые торчат из потолка, на расстояние друг от друга в стороны.
3. С каждой жилы примерно на 1 см снимите изоляцию.
4. Подайте напряжение, включив автомат, а затем выключатель. Коснитесь индикаторной отвёрткой каждой жилы, та из них, при соприкосновении с которой индикатор не светится, будет нулевой. Пометьте её при помощи маркера.
5. Теперь поочерёдно отключайте клавиши на выключателе и проверяйте соответствующее им наличие фазы.

Назначение жил в светильнике определите при помощи мультиметра:

1. Для начала установите на приборе режим «Прозвонка» и на 1 секунду закоротите щупы. Должен прозвучать сигнал звуковой, это означает, что вы правильно выбрали предел измерений и прибор исправен.
2. В патроне есть 2 контакта, один из них фазный, он пружинящий и располагается по центру, 2-ой нулевой, он расположен сбоку (когда вкручивается лампочка, она касается его своим цоколем).
3. Зачистите также на 1 см все четыре жилы, отходящие от люстры.
4. Теперь надо найти нулевую жилу. Один щуп мультиметра приложите к нулевому (боковому) контакту в любом из патронов. Вторым щупом по очереди касайтесь зачищенных проводов. Как только услышите звуковой сигнал, значит, эта жила и есть нулевая, также пометьте её при помощи маркера.
5. Аналогичным способом определите соответствие двух фазных жил, отходящих от светильника. На этот раз щупом мультиметра поочерёдно касайтесь центральных фазных контактов в патронах. У пятирожковой люстры одна фазная жила соединена с тремя патронами, а вторая идёт на два оставшихся.
6. Чтобы проверить заземляющий провод, надо одним щупом коснуться его, а другим металлического корпуса светильника, звуковой сигнал подтвердит правильность выбора.

Схема с одноклавишным выключателем

Для начала рассмотрим более простую схему – как подключить трёхрожковую люстру с 3 проводами. Здесь представлены три подробные пошаговые инструкции. Сначала проверьте комплектацию своего светильника:

1. Открыв заводскую упаковку, найдите сразу перечень комплектов, входящих в люстру, и сверьте по списку наличие всех составляющих.
2. Найдите кронштейн, с помощью которого люстра будет крепиться к потолку. Он представляет собой планку, которая непосредственно прикручивается к деревянному основанию в потолке, а уже к этой планке будет крепиться крышка люстры.
3. Проверьте наличие и целостность всех плафонов.
4. Далее должно быть устройство (можно назвать его соединительной коробкой люстры), в котором будет производиться расключение проводов, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протянут сдвоенный провод (фазная и нулевая жилы). Один его конец будет соединяться с фазной и нулевой жилами, которые выходят из дырки в потолке, второй конец предназначен для соединения с жилами в рожках.
5. Обычно третий заземляющий провод идёт в комплекте светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда нужно подсоединять защитное заземление.
6. Проверьте наличие трёх рожков, на них должны быть закреплены патроны и из каждого должна выходить фазная и нулевая жила.

Теперь рассмотрим, как соединить провода в люстре:

1. Возьмите один рожок и соединительную коробку светильника, где будет выполняться расключение. Из рожка выходят две жилы (синяя – нулевая, коричневая – фазная). Протяните их в одно из трёх отверстий, и закрепите рожок.
2. Аналогичные действия проделайте с двумя другими рожками.
3. В результате в соединительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и сдвоенный 2-х жильный провод, которым будет производиться соединение с сетью.
4. На всех 6 жилах от рожков и на сдвоенном проводе зачистите изоляцию.
5. Соедините между собой три синих провода с одной жилой сдвоенного провода, и точно также выполните соединение трёх коричневых проводов со второй жилой сдвоенного провода. Сделайте это при помощи скрутки, можете ещё сверху пропаять. Наденьте изоляционные колпачки, как правило, они идут в комплекте.
6. Аккуратно уложите все провода в соединительной коробке люстры и закройте сверху крышкой.
7. В указанном месте подсоедините провод защитного заземления.

Осталось выполнить подключение нашей люстры с тремя проводами к сети:

1. Прежде чем начать электрическую часть работ, обесточьте помещение, отключив питающий автомат.
2. Закрепите к деревянной конструкции в потолке крепёжную рамку при помощи обычных саморезов по дереву. Это надо сделать максимально прочно и надёжно, потому что планка должна будет выдерживать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка наживив декоративные болты. Посмотрите, если вас всё устраивает, то открутите болты и приступайте к соединению проводов.
4. Желательно выполнять такую работу с напарником, чтобы один человек мог держать подключаемый светильник, а другой заниматься соединением. Если напарника нет, то закрепите светильник к установленной планке, крепко подвязав на шнурок либо кусок прочной проволоки.
5. Начните с того, что на жилы, торчащие из дырки в потолке, наденьте самозажимные клеммники. Потом подсоедините к ним соответствующие жилы светильника.
6. Теперь включите автомат и выключатель, чтобы проверить правильную работу. Если все три лампы загорелись, отключите выключатель, автомат и закончите работу, окончательно прикрутив светильник к планке.

Теперь вы в курсе, как правильно подключить люстру на три рожка, давайте рассмотрим и более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
• Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

• L – фаза,
• N – нулевой провод,
• РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

• При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
• При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

Схема подключения трех люстр

от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т. д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

• Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
• Найти два провода, которые идут к лампочкам. Это можно сделать при помощи в режиме прозвонки.
• Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля». Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

• От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают .
• На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
• В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
• От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
• Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
• Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
• Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

схема подключения двухклавишного выключателя, способы правильно подсоединить светильник к сети

Переключатель с несколькими кнопками используется для управления двумя электрическими приборами или группами устройств. Обычно двухклавишники применяются для включения различных секций в люстрах с несколькими лампочками. Для обеспечения корректной работы требуется правильно установить и настроить выключатель. Это можно сделать самостоятельно, не прибегая к помощи электрика. Нужно соблюдать инструкцию по подключению устройства и технику безопасности.

Содержание

• 1 Конструкция и особенности работы двухклавишного выключателя
• 2 Какие инструменты и материалы понадобятся для монтажа и подсоединения
• 3 Инструкция по монтажу
  • 3.1 Подготовительный этап
  • 3.2 Подключение в распредкоробке
  • 3.3 Монтаж выключателя
  • 3.4 Подключение светильников к проводке
• 4 Схема подключения двухклавишного выключателя на две лампочки
• 5 Основные выводы

Конструкция и особенности работы двухклавишного выключателя

Двухклавишный выключатель позволяет коммутировать 2 лампы и более. С его помощью можно организовать регулирование яркости подсветки, включения и выключения лампочек, также подобные устройства применяются для создания освещения раздельного санузла.

Плюсы двойных выключателей на две лампы:

• требуется только одно посадочное место;
• цена одного двухклавишного выключателя почти такая же, как и двух одноклавишных;
• эстетичность;
• удобство использования;
• возможность регулирования интенсивности света;
• экономия монтажных материалов.

Двухклавишный выключатель состоит из нескольких компонентов:

• корпус;
• клавиши;
• клеммники;
• коммутационный механизм;
• контакты.

Существуют приборы для освещения с подсветкой или индикатором. С помощью подсвечивания удобно находить выключатель в темной комнате. Индикатор играет роль оповещателя замкнутости цепи. Могут быть и другие дополнительные опции, но на монтаж и способ подключения они не влияют.

Какие инструменты и материалы понадобятся для монтажа и подсоединения

Перед тем, как  подключить двойной выключатель на две лампочки, необходимо приготовить инструменты. Для проведения монтажных работ потребуется:

• электродрель;
• сверло;
• отвертки;
• индикаторная отвертка;
• нож или прибор для зачистки изоляции;
• пассатижи;
• дюбели;
• маркеры.

Важно! Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.

Нужные материалы для подключения:

• сам выключатель;
• электропровода с сечением 1,5 кв.мм.;
• монтажная коробка;
• клеммники;
• изолента.

Для подключения к скрытой электропроводке дополнительно потребуется коронка для сверления и строительная смесь для закрепления корпуса.

Инструкция по монтажу

Подсоединение двухклавишника можно разделить на несколько пунктов – подготовительный этап, соединение проводников в распределительном щите и настройка механизма выключателя.

Что нужно сделать перед установкой:

• приобрести устройство, подходящее всем требованиям;
• изучить особенности расположения контактов;
• выбрать место для установки, собрать все нужные инструменты;
• тщательно изучить технику безопасности и следовать ей.

Если монтируется люстра или светильник, следует изучить приложенную инструкцию и следовать ей. Там же должна быть схема подключения выключателя.

Требования по проведению монтажа и полезные рекомендации:

1. Все работы в щитке должны производиться высококвалифицированным мастером. Самостоятельно лезть в систему безопасности на площадке не советуется.
2. Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Перед каждой операцией нужно убедиться, что контур обесточен.
3. Следует убедиться, что нет тока на проводах. Это проверяется путем прикладывания индикаторной отвертки.
4. Работы должны проводиться с использованием профессионального инструмента с заизолированными ручками. Ремонт производится в специализированных перчатках.
5. Для открытой электропроводки выбираются кабели, керамические ролики. Желательно подбирать изделия из одной коллекции, чтобы они смотрелись эстетично.
6. Чтобы аккуратно установить выключатель, используются подрозетники.
7. Перед подключением проводников нужно проверить их маркировку. Фазовый провод обычно красного или коричневого цвета, ноль – синий, земля – желто-зеленый.
8. Проводники должны иметь сечение не менее 1,5 кв.мм. для освещения.
9. Нельзя соединять напрямую алюминиевые и медные жилы.
10. Кабели нужно брать и устанавливать с запасом. Дополнительный отрезок провода поможет при последующей замене электрооборудования. Запас должен составлять 15-20 см.
11. Соединять провода одной скруткой недопустимо – нужно использовать дополнительно пайку или зажимы. Скрутка делает соединение некачественным и недолговечным, при высоких нагрузках будет слабый контакт. Участки будут греться и разрушаться.

Если вместо двухклавишного выключателя будет устанавливаться другой вид прибора, нужно ознакомиться с его схемой.

Подготовительный этап

В первую очередь, нужно убедиться, что электропроводка подходит для установки выключателя. Можно проконсультироваться со специалистом. Провода для освещения должны быть с сечением 1,5 кв.мм. Если к осветительной группе еще подключаются розетки, лучше брать проводник на 2,5 кв. мм.

В подготовку входят штробление стен, обустройство места для переключателя. Также на этом же этапе устанавливаются автоматы в щитки.

После штробления стен канавки, в  которые закладываются кабели, заделываются строительной смесью. Затем стены штукатурят и проводят декоративную отделку.

Важно! Нужно выполнить чертеж, на котором будет отмечено местоположение проводов. Это поможет, если потребуется ремонт.

Выключатель должен располагаться таким образом, чтобы отходящие контакты были расположены сверху. Это общепринятый стандарт положения включить/выключить.

Подключение в распредкоробке

В щитке происходит разводка и соединение кабелей. Распредкоробки бывают внешние и внутренние. Также они классифицируются по материалу – наиболее популярны сейчас пластиковые изделия. Специалисту удобнее работать именно с внешними камерами, так как не придется демонтировать штукатурку для получения доступа.

Схема подключения проста – нулевой кабель со щитка скручивается с нулями ламп. Фаза соединяется с выключателем. В трехжильных проводах еще есть земля – она прикручивается к аналогичному проводу в щитке.

Монтаж выключателя

Выключатель монтируется в подрозетник или в стену при помощи фиксации лампами или винтами. Двойной выключатель соединяется с фазной жилой, которая идет из распределительной коробки. Жила вставляется в клемму с маркировкой L. С контактов фазы разделяются и идут к лампам.

Соединение производится несколькими методами:

• с помощью клеммных колодок;
• пружинные клеммы;
• пайкой;
• сваркой;
• опрессовка гильзой;
• пластиковые колпачки;
• установка «орехов»;
• винты, болты.

Когда в люстре более двух ламп, подсоединять нужно по группам. Тогда одна фаза идет к первой группе, а  другая – ко второй.

Интересно! Разделение можно произвести и по желаемой степени освещенности. Это делается, когда нужен слабый и яркий режим подсветки.

Существуют и трехклавишные переключатели. Их подсоединение выполняется похожим образом, только потребуется больше проводов.

Подключение светильников к проводке

Светильники и люстры с несколькими лампочками подключаются в зависимости от следующих факторов:

• от модели прибора;
• от готовности проводки;
• от основы для проведения монтажных работ.

Наиболее простой способ – замена старой люстры на новую. Тогда в потолке уже имеется место для установки, и для закрепления нужно только подвесить светильник на крючок и соединить провода.

В новом подвесном или натяжном потолке для монтажа потребуется сделать крепеж и закладную площадку.

Нужно правильно соединить провода. Каждая кнопка подключается к отдельной линии лампочек. При подаче от двухклавишника двух фаз их следует поочередно соединить с соответствующими проводами на светильнике. Из распределительной коробки выводятся 2 нуля – они также отправляются к разным лампам или группам.

При соединении обеих ламп или групп к одному проводу, двойной выключатель не будет выполнять свои функции в полной мере. Приборы будут включаться и выключаться одновременно.

Если нужно подключить лампы в различных комнатах, то принцип подсоединения не поменяется. Разница будет лишь в протяжке проводов со щитка, которые будут направлены в разные стороны.

Схема подключения двухклавишного выключателя на две лампочки

Классический вариант подключения двухклавишного выключателя к люстре с двумя светильниками или группами следующий. Ноль подается напрямую к источникам света. Фаза коммутируется и отправляется на выключатель. С выключателя выходят два провода, каждый из которых отправляется на свою лампу. Клавиши на устройстве две – при срабатывании первой включается первый светильник. Когда пользователь нажимает на вторую кнопку, цепь замыкается и загорается вторая лампа. Одновременно может быть включено обе клавиши – тогда все светильники засветятся, и будет максимальный режим яркости.

В новой проводке обязательно наличие заземления. Провод с землей также подключается к каждой из лампочек.

Интересно! Фаза обязательно должна коммутироваться – это прописано в правилах устройства электроустановок. При коммутации нуля напряжение будет оставаться на контактах, и это может вызвать негативные последствия при ремонте или обслуживании сети.

Основные выводы

Двухклавишный выключатель – это приспособление, делающее жизнь пользователя проще. С его помощью можно управлять двумя светильниками или группами, регулируя уровень освещенности в помещении. Также подобная схема применима для раздельных санузлов. Главное преимущество двухклавишного выключателя – он занимает мало места и для его установки требуется меньше материалов.

Перед монтажом нужно убедиться, что проводка подходит для подобных работ. Установка выключателя проводятся профессиональным инструментом. Также важно соблюдать технику безопасности при работе с электропроводкой.

Предыдущая

ОсвещениеКак нужно правильно подключать лампочку к электросети через выключатель

Следующая

ОсвещениеКак соединить выключатель с розеткой при подключении светильника

Двухклавишный выключатель с двумя фазами

Содержание

1. Схема подключения
2. Технология монтажа проводки
3. Устройство двухклавишного выключателя
4. Способы применения
5. Схемы подключения
6. Для двух лампочек
7. Подключение двух групп ламп
8. Установка двухклавишного выключателя
9. Меры безопасности
10. Необходимый инструмент
11. Виды электрической проводки
12. Стандарты идентификации проводов
13. Самостоятельная идентификация
14. Подключение пошагово

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Выключатель двойной, или двухклавишный, используется для управления несколькими источниками света из одной точки. Это позволяет увеличивать или уменьшать степень освещённости помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя клавишами возможно произвести самостоятельно, не прибегая к помощи специалистов. Установка этого устройства обеспечивает несколько режимов освещения, удобство его использования в быту трудно переоценить.

Устройство двухклавишного выключателя

Конструкция такого выключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение раздельно на два источника потребления. Устройство состоит из:

1. Двух клавиш включения.
2. Декоративной накладки.
3. Механической части, снабжённой контактными зажимами для крепления проводов питания.

В конструкцию отдельных моделей прибора может входить декоративная подсветка клавиш, основанная на светодиодах. Это помогает найти выключатель в темноте, а также позволяет понять, что электросеть исправна и находится под напряжением.

Принцип работы прост: в механической части выключателя происходит разделение одной входящей фазы на две параллельные электрические цепи с раздельным включением/выключением, клавишами устройства.

Это позволяет раздельно подавать напряжение на два источника освещения или на две группы световых приборов.

Провода в устройстве фиксируются при помощи винтовых или зажимных клеммников. Входящий контактный зажим располагается отдельно и имеет обозначение L. С противоположной стороны находятся два контактных зажима с обозначением L 1 и L 2, служащих для подключения двух контуров световых приборов.

Важное примечание

При выборе двухклавишного выключателя для управления световыми группами необходимо обратить внимание на количество контактов в механической части устройства, чтобы не перепутать его с проходным выключателем, предназначенным для решения совсем других задач. Проходной выключатель выглядит так:

Он предназначен для управления световыми группами из различных точек помещения. Например, чтобы включить свет при входе в комнату, а выключить возле дивана или кресла. Отличается он наличием дополнительного крепления для группы контактов.

Способы применения

Использование двухклавишного выключателя позволяет добиться вариативности степени освещённости помещения:

1. При отдельном включении первой клавиши включится один светильник или одна группа приборов освещения, допустим, наименьшей мощности. Это позволит получить подсветку наименьшей интенсивности или подсветку одной части помещения.
2. При отдельном включении второй клавиши можно обеспечить включение второго светильника или второй группы осветительных приборов (при необходимости большей мощности). Это позволит либо добиться средней степени освещённости, либо обеспечит подсветку другой части помещения.
3. При одновременном включении двух клавиш будет получена максимальная освещённость с использованием всех подключённых к выключателю источников иллюминации.

Последовательность включения и мощность светильников или световых групп зависит от дизайна помещения и пожеланий его обитателей.

Далеко не всегда необходимо максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие выключатели полезны с точки зрения безопасности. Контроль интенсивности освещения позволяет без необходимости не нагружать электрическую сеть, уменьшая число точек потребления электричества.

Схемы подключения

Существует несколько вариантов схем подключения выключателя с двумя клавишами. Какую из них использовать, зависит от особенностей конкретно взятого помещения и дизайна освещения.

Прежде всего необходимо разработать и начертить схему желаемого подключения, чтобы гарантированно правильно уложить или подключить необходимую проводку. Схема подключения также зависит от наличия заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек света в разных приборах (например, два бра находятся на значительном удалении друг от друга). Рассмотрим самые распространённые схемы.

Для двух лампочек

Схема подключения двойного выключателя на две лампочки может быть реализована:

• С использованием заземляющего провода.
• Без использования заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.

Для многоламповых люстр

Эта схема позволяет реализовать вариативность степени освещённости помещения путём использования выключателя с двумя клавишами и пятиламповой люстры.

• Клавиша включения фазы L 1 подаёт напряжение на две световые точки.
• При отдельном включении клавиши фазы L 2 подаётся напряжение на три световые точки.
• При одновременном включении клавиш прерывания фаз L 1 и L 2 подаётся напряжение на пять источников света, обеспечивая максимальную мощность освещения.

Количество ламп, подключённых к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.

​На схеме показано подключение трехламповой люстры с использованием заземляющего провода, что актуально для современной проводки.

Подключение двух групп ламп

Эта схема позволяет подключить две независимые группы источников света, расположенные на значительном расстоянии друг от друга. Например, два бра в различных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют внимательности при соединении проводников.

Установка двухклавишного выключателя

Если при установке выключателей, после самостоятельной прокладки проводки, действовать в соответствии с ранее разработанной схемой, то запутаться в подключении практически невозможно. Гораздо сложнее разобраться, как подключить выключатель с двумя клавишами к уже проложенным проводам, скрытым штукатуркой, но если есть начальные познания в электрике, сделать это возможно. Однако в любых электротехнических работах крайне важна безопасность.

Меры безопасности

Напряжение 220 вольт всегда опасно. При любых электромонтажных манипуляциях проводка должна быть обесточена путём отключения автомата в электрическом щите, расположенном при входе в квартиру или другое электрифицированное помещение. Следует соблюдать следующие простые правила:

• Не работать влажными руками с подключёнными к сети приборами.
• Не использовать металлические крепления для монтажа проводки.
• Если провод визуально имеет дефекты, его необходимо заменить, не прибегая к ремонту.
• Инструмент для работы с электричеством должен иметь изоляцию ручек.

Необходимый инструмент

Для замены ранее установленного выключателя или монтажа нового в условиях внешней проводки, а также для установки устройства на новом месте в помещении со скрытой проводкой понадобится несколько разных наборов инструментов. А именно:

• Для замены ранее установленного выключателя или установки нового во внешней проводке понадобятся: крестовая и прямая отвёртки, острый нож, пассатижи, молоток, индикаторная отвёртка (устройство для определения фазы в сети переменного тока), мультиметр, зубило, дрель, свёрла, карандаш или маркер.
• Для установки нового устройства в скрытой проводке, помимо вышеперечисленных инструментов, понадобятся: ударная дрель или перфоратор, коронка диаметром, соответствующим установочному размеру выбранного выключателя, болгарка с диском или штроборез.

Виды электрической проводки

Прокладка электрического кабеля является темой для отдельной статьи.

Внешняя проводка размещается в специальном гофрированном шланге из негорючего материала и крепится зажимами, хомутами или клипсами поверх стен и потолков.

Скрытую проводку помещают в штробы (прорезы), сделанные в бетоне или кирпиче при помощи специального инструмента — штробореза или при помощи болгарки и перфоратора, с последующим цементированием или штукатуркой каналов с электрическим кабелем.

Стандарты идентификации проводов

При правильной укладке проводки идентифицировать провода можно по цвету. При самостоятельном монтаже соблюдение цветовой маркировки поможет не запутаться при соединении рабочих электрических цепей. Это позволит сократить время при установке тех или иных приборов и устройств. Основные маркировки выглядят так:

• Синий цвет означает всегда ноль.
• Жёлтый с зелёной полосой провод — защита, заземление (применяется в современных электросетях).
• Коричневый или красный проводник обозначает фазу.

А также существуют буквенные маркеры:

• A, B, C — обозначения фазы.
• N — всегда ноль.
• PE — защита, заземление.

Эти обозначения не всегда видны и понятны обывателю, стандарты которых со временем неоднократно изменялись, поэтому при установке устройств в уже смонтированной проводке доверять возможной верности маркировки не стоит. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой.

Самостоятельная идентификация

Для этого понадобятся индикаторная (фазная) отвёртка и мультиметр. Если в помещении проложена однофазная сеть без провода заземления, то найти фазу поможет отвёртка-индикатор.

В распределительной коробке освещения при отключённой сети зачищают провода и разводят их в стороны, чтобы избежать соприкосновения. Включив электропитание, касаются проводов остриём отвёртки-индикатора. При касании провода с наличием фазы индикатор загорится. На нулевой провод индикатор не среагирует.

Для определения провода заземления потребуется мультиметр. Прибор выставляют на предел измерения переменного тока свыше 220 вольт. При поданном напряжении одним щупом касаются фазы, другим последовательно – двух других проводов. При касании нулевого контакта мультиметр покажет 220 вольт, при касании заземления показания будут ниже.

После этого необходимо обязательно обесточить сеть и промаркировать контактную группу подачи напряжения.

Подключение пошагово

Для подключения двухклавишного выключателя понадобится трёхжильный провод, проложенный от распределительной коробки освещения до места установки выключателя. Если таковой проложен, то задача значительно упрощается. В распределительную коробку также должны быть заведены провода двух групп источников света L 1, L 2 и промаркированные проводники подачи напряжения от электрощита L.

На месте установки выключателя коронкой соответствующего размера высверливается отверстие и обязательно устанавливается подрозетник. Если есть уже просверленное отверстие с подрозетником, то перед установкой нового устройства подрозетник желательно заменить. Если в помещении проложена внешняя проводка, то выключатель устанавливается в специализированный контейнер, который закрепляется на стене при помощи шурупов.

В механической части выключателя определяют общую, входную клемму — крепление и подключают к ней провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответствующим образом. Два других фазных провода подключают к раздельным клеммам, обозначив их L 1 и L 2.

После подключения проводников механическую часть выключателя закрепляют в подрозетнике или контейнере так, чтобы в выключенном положении клавиши были утоплены вниз (это соответствует принятому стандарту), избегая перекосов и смещений.

Собирают декоративную часть устройства, устанавливают рамку и клавиши.

В распределительной коробке соединяют проводники в соответствии с маркировкой при помощи Wago соединений или контактных планок.

• Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя.
• Параллельные фазы L 1 и L 2, идущие от выхода выключателя, соединяют с фазными входами на световые группы L 1 и L 2.
• Нулевые выходы коммутируются в одно соединение.
• Провода защиты, заземления также соединяют в одно целое, если таковые имеются.

Скручивать провода категорически не рекомендуется. Такой метод коммутации проводников не является надёжным. В электропроводке самые слабые места – это соединения. Ненадёжность соединений может привести к потере контакта или перегреву и возгоранию.

Нужно помнить, что на выключатель всегда проводится фазный провод. Иначе собранная электрическая цепь не будет соответствовать стандартам безопасности.

Установка двухклавишного выключателя – несложная задача, с которой легко справиться человеку, имеющему поверхностное понятие об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение в 220 вольт опасно.

Подскажите, есть ли такие двухклавишные выключатели, чтобы каждая клавиша свою фазузамыкала. Одна клавиша пойдет на туалет, другая на корридор и они висят на разных автоматах, так что и фазы должно быть две.

kingdom написал :
Подскажите, есть ли такие двухклавишные выключатели, чтобы каждая клавиша свою фазузамыкала.

Выключатель такой вам будет найти сложновато, но если несколько больше потратиться, то можно приспособить для этих целей двухклавишный переключатель, которые имеются во всех сериях. Однако надо учитывать, что практически на всех электроустановочных указывается номинальное рабочее напряжение, которое превышать не стОит, но для выключателей оно составляет 250В, а у вас там будет присутствовать при двух фазах 380В. Это вам информация для размышления.

2 (двух)позиционный выключатель света Схема подключения-Схема-Сделай сам-

Практическое руководство по электрическим установкам

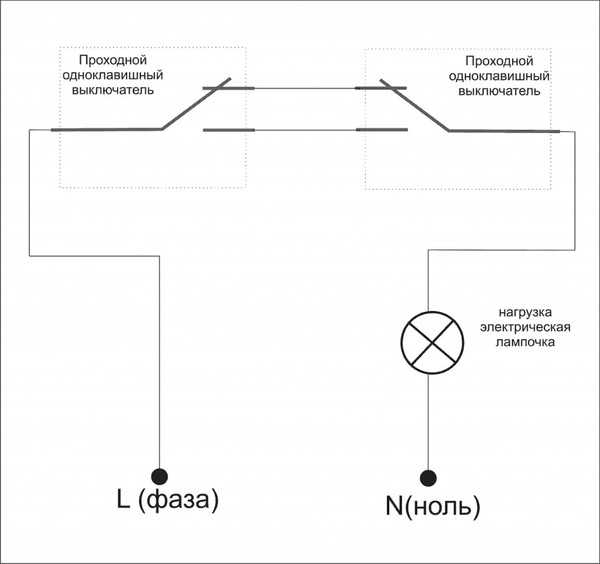

Проводка двустороннего выключателя света

ЭЛЕКТРОЛЕСК

Проводка переключателей двухстороннего освещения теперь является обычным явлением для электромонтажных работ.

Здесь мы рассматриваем подключение двухпозиционного выключателя света для источника питания переменного тока 50 Гц, 230 В.

Описанные здесь работы по установке соответствуют британским стандартам [Правила и практика IEE], а также полезны в качестве руководства по самостоятельной установке

Все о практических методах установки двустороннего выключателя света

Для промышленных применений, 1,5 мм2 [называемые квадратом 1,5 мм] медные [медные] кабели с двойной изоляцией поперечного сечения [медь/ПВХ/ПВХ] используются для фазных [фазовых] и нейтральных кабелей.

В жилых помещениях для фазных и нейтральных кабелей обычно используются медные [медные] кабели сечением 1,0 мм2 с двойной изоляцией [медь/ПВХ/ПВХ].

Заземляющий [заземляющий] кабель должен быть 2,5 мм2 с одинарной изоляцией из медных [медных] кабелей [медных/ПВХ] как для промышленных, так и для жилых помещений.

Длины кабелей для вышеуказанных цепей должны быть такими, чтобы падение напряжения на кабелях было в утвержденных пределах 10% от напряжения питания.

Коробки из ПВХ для установки двухпозиционных выключателей света-02 №№

Одноклавишные двухпозиционные выключатели света-02 №№

Потолочная розетка из ПВХ [тип с 3 клеммами] -01 №

Патрон лампы-01 №№

MCB 6A -01 № [от уже установленного распределительного щита]

Установите коробки розеток в необходимых местах.

Проложить ПВХ-кабелепроводы от распределительного щита к розеткам.

Кабелепроводы могут быть встроены в конструкцию стены или проложены снаружи, закреплены на стене или конструкции.

Вместо кабелепроводов и распределительных коробок из ПВХ, кабелепроводы и распределительные коробки GI используются для промышленных установок, где требуется защита кабелей от физических повреждений.

В некоторых деревянных зданиях кабели прокладываются внутри панелей без использования кабелепроводов.

Кабели должны иметь правильную цветовую маркировку для фазы [фазы], нейтрали и земли.

Убедитесь, что питание изолировано [отключено] от распределительного щита или любой цепи, с которой вы будете работать.

Подсоедините провод фазы [L] к исходящей стороне MCB 6A или 10A [максимум] от распределительного щита [DB].

Проведите Фазовый провод к ближайшей распределительной коробке и подключите к общей клемме первого двустороннего переключателя.

Подсоедините два отдельных фазных провода к оставшимся клеммам первого 2-позиционного переключателя и проведите их к другому положению распределительной коробки и подключите к двум отдельным клеммам второго 2-позиционного переключателя.

Подключите общий вывод второго двухпозиционного переключателя к фазному проводу и протяните этот провод к потолочной розетке.

Теперь подключите нейтральный провод [N] к нейтральному каналу, указанному в базе данных, и протяните его к потолочной розетке.

Хорошей практикой является нумерация фазного и нейтрального проводов на DB для облегчения идентификации как одной цепи.

Подсоедините провод заземления [E] к проводу заземления на распределительном щите.

Протяните эти нейтральный и заземляющий провода непосредственно к потолочной розетке и используйте две запасные клеммы для отдельного подключения этих проводов.

Теперь все 3 клеммы потолочной розетки подключены.

Возьмите держатель лампы и короткий отрезок трехжильного гибкого кабеля и подключите фазный и нейтральный провода к держателю.

Если держатель штыревой, то к любой клемме можно подключить либо фазу, либо нейтраль.

Если держатель винтового типа, то нейтраль должна быть подключена к резьбовой части клеммы, а фаза – к другой клемме.

Обычно провод заземления используется для соединения светильника с металлическими частями.

Затем подключите провода фазы, нейтрали и заземления гибкого провода держателя лампы к потолочной розетке, чтобы они соответствовали L, N и E соответственно.

Электромонтажные работы

Электролеск

Two Lights 1 двойной выключатель — Как подключить?

Двойная тревога

• 15 июня 2007 г.

• #1

Привет,

У меня есть настенный выключатель (двойной) с 3 жилами + заземление, и я хочу знать, как подключить их, чтобы независимо включать и выключать 2 источника света.

Требуется только 1 переключатель.

Подробности смотрите на моей схеме.

Спасибо за помощь!



Рекламные ссылки

Двойная тревога

• 15 июня 2007 г.

• #2

http://www.flickr.com/photos/[email protected]/552071225/



Тейлортвуситис

• 15 июня 2007 г.

• #3

Хорошо, у вас должен быть двухклавишный переключатель. это будет иметь два набора C, L1 и L2.

Подсоедините красный провод к обоим C на переключателе (связь между ними)
Подключите синий провод к одной из клемм L1
Подсоедините желтый провод к другой клемме L1

Я так понимаю, что 3-жильный кабель идет к одному из осветительных приборов?
Подсоедините красный конец кабеля к разъему шлейфа (это ваша прямая обратная связь с коммутатором.
). Подсоедините синий провод к клемме L на светильнике.
Это один свет сделан.
Теперь вам понадобится кусок двухжильного и заземляющего кабеля для прокладки между двумя осветительными приборами. Провода, вероятно, будут синими и коричневыми
В фитинге, где заканчивается 3-жильный кабель, вам понадобится небольшая клеммная колодка (шоколадка), соедините желтый провод от 3-жильного кабеля с коричневым проводом на 2-жильном кабеле. Подсоедините заземляющий провод к земле!
Во втором фитинге подключите коричневый провод от двухжильного кабеля и кабеля заземления к L-соединению и подключите провод заземления к земле!
Это другой свет сделан.

Ваши лампочки идут между N и L на каждом светильнике.
Синий и желтый провода должны быть помечены красной или коричневой оболочкой или лентой, чтобы показать, что они находятся под напряжением!
Все заземляющие проводники должны иметь желто-зеленую оболочку.

Вот и все.



Двойная тревога

• 15 июня 2007 г.

• #4

Это большая помощь ура!

Не могли бы вы проверить мою новую диаграмму, чтобы убедиться, что я все понял?

Кроме того, правильно ли я скажу, что в новом двойном кабеле для соединения с землей не используется синий провод?

Ура

http://www. flickr.com/photos/[email protected]/552223479/



Рекламные ссылки

Тейлортвуситис

• 15 июня 2007 г.

• #5

Похоже, вы поняли идею. Вы же не перерисовали переключатель. Как указано выше, у вас должна быть панель переключателей с двумя переключателями на ней — два набора клемм C, L1 и L2.

также, поскольку двухжильный кабель будет на розетке освещения 2, вы также можете заземлить этот конец (просто вставьте их все в клемму заземления).
Да, верно, синий проводник не используется.

Удачи



Двойная тревога

• 15 июня 2007 г.

• #6

Отлично, я буду занят на выходные!

Еще раз спасибо за помощь.



• 19 ноября 2008 г.

• #7

У меня такая же проблема в моей передней комнате, но кажется, что цепь освещения начинается с одного из светильников, поэтому у меня есть два комплекта сетевых проводов и два белых кабеля. а у выключателя два белых кабеля и один желто-синий и красный? Я не уверен, откуда это берется, поскольку это не часть цепи освещения.

может ли кто-нибудь помочь мне разобраться с этим, чтобы два переключателя управляли обоими огнями независимо,
ура



• 20 ноября 2008 г.

• #8

кто-нибудь?



• 20 ноября 2008 г.

• #9

Вы должны создать свой собственный пост, а не захватывать других участников.

И попробуйте включить схемы/фотографии.



• 20 ноября 2008 г.

• #10

о, я думал, что, поскольку это был в основном вариант того же вопроса, что он пойдет в этой теме. извините, пожалуйста, удалите эти сообщения, и я создам другую тему…



Майкейд

• 20 ноября 2008 г.

• #11

Все в порядке, сообщению, которое вы взломали, исполнился год, так что они не будут слишком расстраиваться. Когда вы начинаете новый пост, пожалуйста, объясните, какого цвета и сколько кабелей и сколько жил в каждом кабеле находится на каждом выключателе света и фитингах. Фотографии еще лучше.



Сделай сам, не местный

Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.

Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.

Сантехник/газотехникЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий

Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local



Как подключить двойной выключатель к двум лампочкам? Схема подключения двухкнопочного выключателя

Делая электропроводку в помещении, необходимо учитывать массу различных факторов, от расположения всех приборов до их индивидуальных особенностей. Часто при создании проекта систем освещения возникают дополнительные вопросы. Самый распространенный из них — как подключить двойной выключатель к двум лампочкам.

Необходимость или дополнительные расходы

Прежде всего, необходимо понять назначение таких электрических цепей, чтобы определить, в каких помещениях они необходимы. Дело в том, что потребность в таком подключении возникает там, где нужно произвести регулировку освещения путем включения дополнительной лампочки или отдельных групп источников света.

Типовая схема двойного выключателя часто используется в холлах, гостиных, спальнях и даже на кухне. Обычно в таких комнатах устанавливаются люстры на несколько светильников, что подразумевает их раздельное питание. Таким образом появляется возможность создавать освещение разной интенсивности, что не только значительно повышает уровень комфорта, но и экономит электроэнергию. Поэтому стоимость дополнительного проводника, который необходимо будет провести, полностью окупается.

Необходимые материалы

Многие руководства по подключению двойного выключателя на две лампочки просто предлагают пользователю типовую схему, которую следует использовать для монтажа. Однако стоит рассказать о том, какие материалы для этого необходимы, как разместить их на плоскости, и подробно описать процесс. Это позволит приступить к работе даже новичкам, не имеющим опыта в подобном деле.

Выключатель

Это устройство можно приобрести практически в любом хозяйственном магазине или на рынке строительных материалов. Однако необходимо помнить, что электрический выключатель может не только иметь массу модификаций, но и изготавливаться из разных материалов. Поэтому специалисты рекомендуют обращать внимание на несколько факторов.

• В первую очередь стоит сказать, что сердцевину данного изделия лучше выбирать керамическую. Он не пропускает электрический ток, обладает высокой надежностью и отлично выдерживает нагрев при случайном коротком замыкании.
• Изделия с пластиковыми сердечниками тоже хороши, но в наше время много дешевых подделок, не отвечающих требованиям безопасности.
• Также обратите внимание на материал изготовления клемм. Обычно они изготавливаются из металла, но если на изделии установлены медные контакты, то этот электрический выключатель рассчитан на работу с медными проводами.
• Некоторые мастера рекомендуют присмотреться к материалу изготовления корпуса и пуговиц. Дело в том, что некоторые виды пластика при нагревании выделяют ядовитые вещества. Поэтому лучше всего приобретать выключатель у надежных поставщиков или у известных производителей, зарекомендовавших себя на рынке данной отрасли.

Коробки

Если установка выключателя производится в помещении без проводки, то сразу потребуются коробки, которые просто необходимы для правильной установки. Однако важно помнить, что они тоже различаются, как по назначению, так и по размеру.

• В первую очередь следует ориентироваться на поверхность, на которую будет производиться установка. Дело в том, что изделия для гипсокартонных систем и бетона имеют разные размеры и способы крепления.
• Тогда выбирайте ящики по назначению. При этом стоит помнить, что для этого типа монтажа вам понадобится одно установочное изделие под розетку, одно под светильник на потолке и для проводки.

Проводник

Сразу стоит сказать, что отдельные провода использовать не обязательно, так как гораздо проще и экономичнее использовать готовый кабель. Даже если необходимо сделать отвод одного стержня, его всегда можно развести. А в кабеле обычно все провода имеют свой определенный цвет, что значительно упрощает монтаж, особенно если схема используется для подключения двухкнопочного выключателя.

Также важно понимать, что не стоит скручивать или паять проводники, которые изготовлены из разных материалов. Дело в том, что под действием электрического тока это место начнет окисляться и разрушаться, что в итоге приведет к поломке. Поэтому специалисты рекомендуют использовать либо медные, либо алюминиевые материалы, все зависит от финансовых возможностей заказчика.

Практически во всех инструкциях, описывающих, как подключить двойной выключатель к двум лампочкам, рекомендуется использовать кабель с тремя жилами. Сечение проводника подбирается индивидуально, исходя из мощности используемых осветительных приборов. При этом мастера часто прибегают к кабелям марки ППВ, АППВ или ПВС. Сечение для них рекомендуется выбирать 1,5 кв.м.

Изоляция

При установке двойных выключателей света все провода обычно соединяют скруткой. Однако остаются места, где нарушена изоляция, а значит, их надо защищать. Даже если в распределительной коробке много места и проводники не соприкасаются, это все равно нужно сделать.

Обычно для этих целей используются специальные колпачки. Проволоки скручиваются таким образом, чтобы образовался один конец, на который следует надевать данное изделие. Это очень удобно, ведь вы всегда можете легко получить доступ к скрутке для дополнительного подключения или проверки. Эта работа также выполняется с применением изоляционной ленты.

Составление схемы

Чтобы понять, как подключить двойной выключатель к двум лампочкам, лучше всего составить схему, на которой показаны все соединения и устройства. Очень важно выделить фазу и ноль на проводнике во избежание ошибок, как при проектировании, так и при монтаже.

• Сначала на листе бумаги нарисованы все блоки и нарисованы входные контакты.
• Далее необходимо обозначить три проводника от расположения осветительных приборов, которые будут входить в распределительную коробку. При этом сразу нужно отметить, что две из них отмечены как фаза, что бы после выключения лампы в светильнике не было напряжения. Неопытные мастера не обращают на это особого внимания, но именно такое подключение считается правильным.
• Затем из распределительной коробки в распределительный блок также выводятся три провода. Данная схема подключения двухклавишного выключателя предполагает, что два из них будут находиться под напряжением при замыкании контактов, а один становится постоянной фазой. На самом деле они обозначены на чертеже одним цветом, так как источник потребления выделен проводниками.
• Следующий шаг — соединить все провода в коробке вместе с вводом. Фаза подключается к постоянной фазе, которая идет на выключатель, а ноль подключается к одному из проводов, которые идут к лампочке.
• После этого подключаются два провода, остальные провода источника потребления и выключателя.
• На завершающем этапе подключаем сами лампы. При этом, если вы используете люстру, то на ней уже должны быть нужные контакты. Однако если речь идет об обычных лампах в патроне, то между ними стоит сделать перемычку, которая соединит ноль.
• Сам выключатель вводится в схему по индивидуальному проекту. Дело в том, что установка автоматического выключателя осуществляется путем подключения проводов к соответствующим клеммам.

Установка

Дальнейшее решение вопроса, как подключить двойной выключатель, заключается в том, чтобы произвести все работы по схеме. В этом случае можно использовать кожухи, специальные короба для размещения проводов или выполнить внутреннюю разводку на гипсокартонных плитах. Ящики при этом закрепляют с помощью специальных приспособлений или посадочного гипса. Скрутки лучше делать пассатижами, чтобы соединение было более надежным.

Охрана

Сразу стоит сказать, что коммутатор, цена которого ниже 70 рублей, покупать не стоит. Обычно это не очень безопасные изделия, быстро выходящие из строя. Поэтому лучше всего приобретать материалы проверенных производителей. Специалисты утверждают, что стоимость качественного выключателя не должна быть меньше 100 рублей.

Также важно помнить, что вся установка должна производиться без подключения к электросети. Даже высококвалифицированные мастера с определенной толерантностью не позволяют себе поступить иначе. В этом случае желательно концы ввода изолировать отдельно и прикрепить их в последнюю очередь.

Обычно проводка проводится под потолком, где установлен короб. Это предполагает, что работы будут проводиться на определенной высоте, а значит, необходимо соблюдать правила безопасности при таком виде монтажа.

Не допускается отклонение от проекта, даже если мастер считает, что такое решение не помешает работе сети и будет более эффективным. Такие действия могут привести к замыканию или вызвать трудности в дальнейшей эксплуатации или ремонте.

Рекомендации специалистов

• Типовая схема двойного выключателя достаточно проста, с ней разберется даже человек не имеющий должного образования. Однако сделать это самостоятельно может только специалист. Особенно если речь идет о серьезных проектах в общественных помещениях.
• Если работы производятся в старых домах, то есть смысл полностью заменить всю проводку. Дело в том, что со временем у некоторых проводников высыхает изоляция, в результате чего появляются трещины и риск возникновения короткого замыкания.
• Коробки устанавливайте так, чтобы после нанесения шпаклевки на поверхность стены они были вровень. Однако в некоторых проектах предусмотрен и другой способ монтажа, предполагающий размещение всей цепи непосредственно над поверхностью. Кабель также укладывается в специальную гофру.
• Читать схему будет гораздо удобнее, если фазы и ноль подсветить разными цветами. Например, красным маркируется проводник по направлению тока к источнику потребления, а синим рисуется идущая от него проводка.
• Если вы хотите установить люстру, вам нужно знать, что она имеет свою схему подключения. Обычно это указано в инструкции, которая прилагается к комплекту поставки.

Заключение

Изучив предоставленный материал, можно понять, что этот процесс довольно прост, с ним справится даже человек без специального образования.
