Двухполярное питание из однополярного

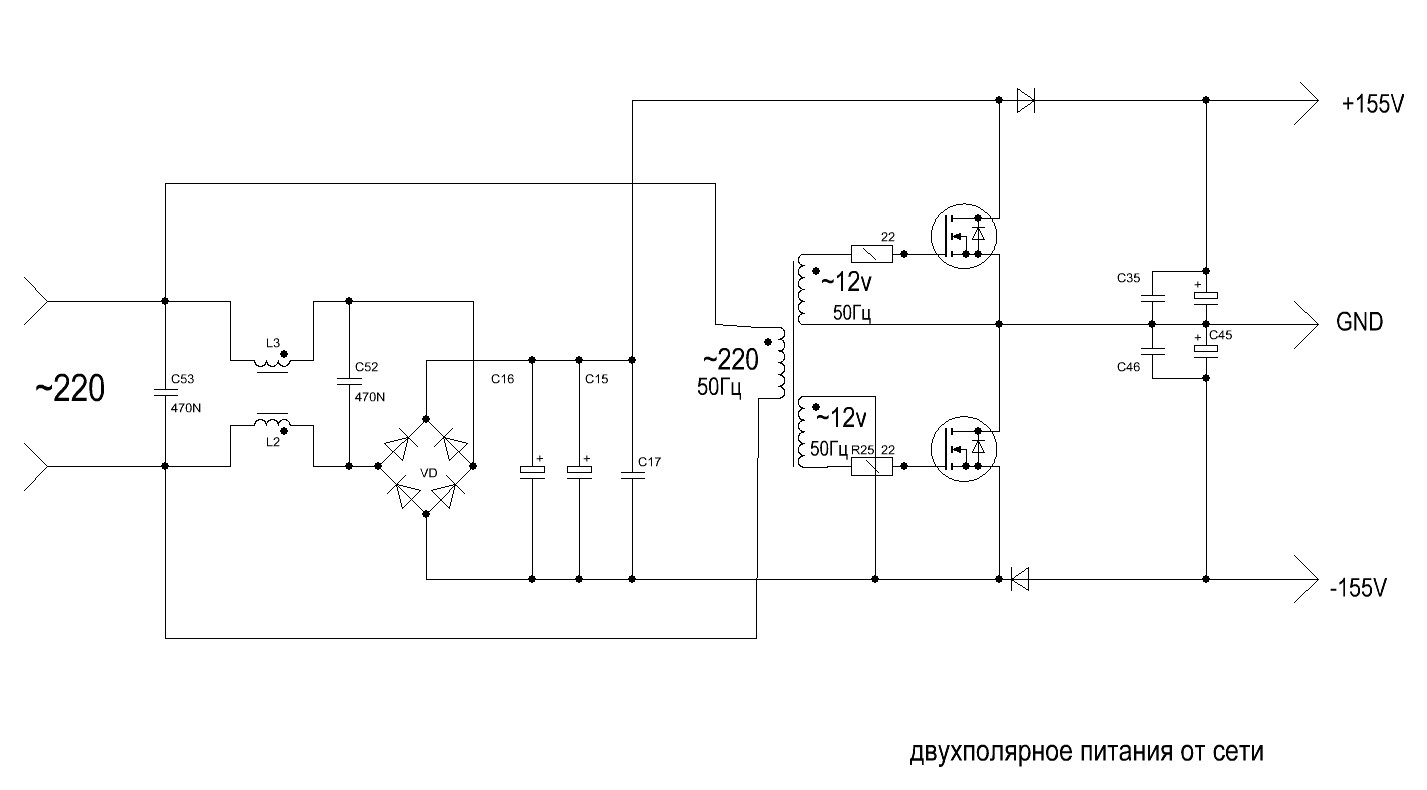

Двухполярное питание необходимо для питания операционных усилителей, усилителей мощности и другой техники. Но зачастую у радиотехников не оказывается под рукой соответсвующего источника двухполюсного питания или трансформатора с симетричными обмотками. И тогда появляется необходимость конвертировать из однополярного напряжения в двухполюсное. Для построения наипростейщшего конвертора из однополярного напряжения в двухполюсное, используется делитель напряжения на резисторах с одинаковым сопротивлением. Два одинаковых резистора подключаются последовательно к источнику однополярного напряжения Х Вольт, и таким образом на положительном полюсе источника питания получаем (+)Х/2 Вольт, на отрицательном (-)Х/2 Вольт, а между резисторами общий провод или землю. Но такая схема имеет существенный недостаток: при работе на неравномерную нагрузку на разных плечах источника двухполюсного напряжения, будет неравномерное напряжение относительно общей точки. Для избежания этого недостатка используют стабилизацию напряжения при помощи транзисторов. На следующих схемах представлен вариант преобразователя однополярного напряжения в двухполюсное на транзисторах.

Так же можете поэкспериментировать со следующими схемами, использующими операционный усилитель для стабилизации потенциала общей точки двухполярного напряжения.

Теги: При конструировании различных усилителей мощности ЗЧ радиолюбители довольно часто сталкиваются с проблемой, когда отсутствует двухполярный источник тока. Схема, изобиженная на рис.1, позволяет получить из обыкновенного питания двуполярное, кроме того, она сама по себе является стабилизатором. На вход можно подавать напряжение как переменное, так и постоянное, в последнем случае диоды VD1-VD4 можно исключить, но при этом при подключении придется соблюдать полярность.

Рассмотрим работу устройства. Если присмотреться — схема состоит из трех простейших стабилизаторов напряжения. При подключении к источнику питания на коллектор VT2 поступает +27 В, с его эмиттера относительно минуса снимается стабилизированное +12 В, следовательно, между коллектором и эмиттером VT2 разница напряжений составляет 15 В Именно это напряжение и использует VТ1, на его эмиттере относительно эмиттера VT2 также стабилизированное +12 В, а относительно минуса напряжение +24 В. Все вроде бы хорошо, в работе разобрались, получили «плюс», «общий» и «минус» и нет необходимости в применении стабилизатора по минусу на VT3 Однако представим себе ситуацию короткое замыкание выхода верхнего по схеме плеча, тогда эмиттер VT2 окажется замкнутым с эмиттером VT1, на общем проводе относительно минуса окажется +24 В, проще говоря, на нижнем по схеме плече относительного «общего» будет -24 В Это может привести к выводу из строя питающей аппаратуры. Чтобы этого не произошло и установлен стабилизатор по минусу, собранный на VT3. Конструкция и детали Все детали стабилизатора, кроме транзисторов, установлены на печатной плате из однослойного фольгированного текстолита размером 35х95 мм. Транзисторы «посажены» на теплоотводы из дюралюминия и соединены с печатной платой отрезками многожильного провода. Номиналы конденсаторов и сопротивления резисторов могут быть изменены на 20-25 %. Печатная плата показана на рис.2. Если все детали исправны, правильно собранная схема в наладке не нуждается и начинает работать сразу.

Представь себе батарейку. Минус батарейки считай нулём (или плюс батарейки считай нулём). Меряй мультиметром относительно нуля другой конец батарейки — получишь +U (или получишь -U). Это однополярное запитывание. Соединяй две батарейки последовательно (плюс одной к минусу другой). Точку их соединения считай нулём. Меряй мультиметром относительно нуля концы батареек — получишь +U и получишь -U. Это двухполюсный ток.

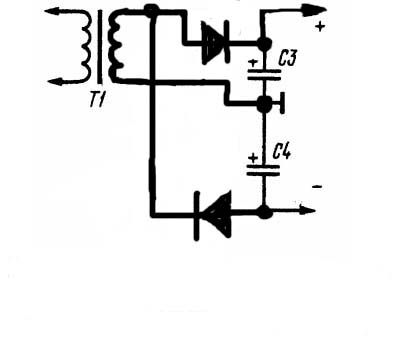

Да, это одно и тоже. Все они соединяются вместе и подключаются к земле (минусу) ист. питания. В этой схеме — однополярное запитывание. А в двухполярном земля — землей, относительно нее есть положительный потенциал и отрицательный. Когда ты мериеш мультиметром его минус всегда на земле а плюс покажет либо +1,5, либо-1,5 смотря куда ткнешь. Нет. Земля — это не минус. Забей вообще на термин «земля». «Ноль» или «общий провод» больше подходят. У тебя в кампуйторе есть блок питания. У него разъём на материнку идёт. На самом БП и на разъёме присутствуют следующие напряжения относительно общего провода БП (обозначен как GND): +5В, +3.3В, +12В, -5В (минус!) и может быть ещё что-то там. При измерении ты подключаешь чёрный общий провод (или GND) мультиметра к общему проводу БП. А красным проводом подключаешся к точке, где хочешь что-то измерить. В компуйторах общий провод БП подключен к металлическому шасси (корпусу) можешь относительно него померять. Вот этот общий провод и обозначают значком «перевернутое T». Однако, если в схеме несколько не связанных между собой источников питания, то у каждого источника — свой общий провод, и обозначаться они должны по разному (тоже близко к «перевернутой Т»). Еще есть вопросы про батарейку? (Кстати, те знаки, про которые ты выше спрашивал, обозначают не одно и то же. На принципиальных схемах, если есть отличие в начертании значков, то эти значки обозначают разные вещи. Иначе зачем рисовать их по-разному?) Потенциал общего провода может быть любым, смотря относительно чего его мерить. Перев. т подключать к — батарейки. Может тебе будет легче понять через переменное напряжение? В розетке есть два провода: земля и фаза. На фозе происходит изменение потенциала относительно земли по синусу. Вспомни SIN-ду. Ось х соответствует 0 потенциалу отн. земли. Все, что выше — «+», ниже — «-«. Так и здесь. только у нас три провода вместо 2-х и на двух из них не переменка, а постоянное.

Нет, этот трансформатор не подойдет. Он маленький, а значит, слабый, и обмотка на 17в. у него всего одна, а надо две. И напряжение +-25в. для вашей микросхемы максимальное, не надо упираться в потолок. При работе на динамики 4ом нормальное запитывание в пределах +-16-18в., для 8ом +-22в. Я свою 7265 кормлю от трансформатора 2*16в., после выпрямления с учетом падения напряжения на диодах получается +-20в., если верно помню ) . Гоняю на 4ом, ток трансформатора 1,3А, но вообще надо побольше, ближе к 2А. …на этом трансе таки есть пример обмоток, удобно устроенных для двухпол. питания. Рядом с 17в. три черных провода, так называемая обмотка с отводом от середины, с напряжениями 7-0-7 (между каждым концом и серединой напряг 7в., а от конца до конца 14в). Вот и вам надо 17-0-17. Или две отдельных по 17в., при этом начало одной с концом другой соединить-и там будет ноль, «общий», земля.При +/-35 вольтах Ваша ИМС долго не протянет… Ибо если Вы раскурите даташыт и форумы, то увидите, что при данном напряжении питания режим работы иначе как «тяжелым» не назовешь… Там же (от практиков-радиолюбителей и от меня лично) Вы получите совет, что НАИБОЛЕЕ оптимальным является напряжение питания для данной ИМС в диапазоне от +/-27 до +/-32-33 вольт. Туда же стОит добавить и то, что с напряжением питания производитель рекомендует определиться исходя из нагрузки на выходе УМНЧ. У меня 7294 работает при питании +-38в (таким образом я восстановил трансляционный усилитель 100У-101, поставив вместо того усилителя корорый был две микросхемы. Никаких проблем не замечал, на трансляционную линию (при максимальной нагрузке на нее) работает нормально. А вот как долго протянет, не знаю. Трансляция работает почти непрерывно с уровнями, близкими к максимальным (30 и 120в после трансформатора).

РадиоКот :: Три, два, один… Пуск!

РадиоКот >Схемы >Питание >Блоки питания >

Три, два, один… Пуск!

Вниманию глубокоуважаемых посетителей сайта «Радиокот» предлагается для воплощения собственными силами три схемы двуполярных блоков питания, которые можно использовать в качестве лабораторных. Схемы отличаются незаурядной простотой, особенно первая.

А любителям сложных схем можно предложить третью, собранную целиком на транзисторах. Особенность всех схем — регулировка выходного напряжения осуществляется одиночным резистором, что очень удобно — не нужно регулировать каждое плечо отдельно. Выходное напряжение первых двух схем можно установить в пределах 1,25. .25 вольт, но лучше ограничиться пределом 20 вольт. Защита от короткого замыкания — встроенная в интегральные стабилизаторы (первая схема), во второй схеме — только положительное плечо; в третьей схеме- защита на транзисторах в режиме ограничения тока.

Номинал тока срабатывания зависит от номинала токового резистора, и при увеличении сопротивления резистора ток ограничения будет уменьшаться. То есть в последней схеме можно сделать регулируемую защиту, поставив несколько резисторов и переключатель.

При воплощении БП очень рекомендую ставить два выключателя питания — один сетевой, а второй — для отключения нагрузки. Вольтметр остаётся подключённым к выходу БП, и вы всегда видите, к какому напряжению подключаетесь.

Ну, и о наладке схем. Вроде всё просто и понятно, но… есть нюансы.
Балансировка выходных напряжений в первой схеме осуществляется подстроечником Р1. Очень желательно, что бы отношения делителей выходного напряжения в положительном и отрицательном плечах были как можно ближе, это облегчит процесс балансировки.

Балансировку проводим очень аккуратно, понемногу приближаюсь к результату. Если резко крутануть подстроечник, то из-за потери контакта нижнее плечо может уйти в защиту, а вследствие этого уйдёт в защиту и положительное плечо. Для защиты от переполюсовки и аварийного выключения установлены диоды Д1..Д4. Диоды — желательно быстродействующие, на ток не менее 1 ампера (лучше 2 ампера). Балансировку можно считать хорошей, если во всём диапазоне выходных напряжений разбаланс будет менее 0,3 вольта.
Вторая схема — для тех, у кого нет возможности найти интегральный стабилизатор отрицательного напряжения. Она капризнее в работе и наладке, чем первая. Основная заковырка — склонность к самовозбуждению отрицательного плеча. Меры борьбы с этим явлением — шунтирование конденсаторами, введение корректирующих цепей, пляски с бубном… Да ну эту схему! ( А ведь Сэру Мурру пришлось бороться с этой схемой в период всеобщего дефицита компонентов — примечание кота Сэра Мурра )

Детали, используемые в блоках питания.
Радиатор охлаждения — общий, площадью 300 кв. см. Микросхемы прижимаются планками — этот вид крепления надёжнее, чем через винты с изолирующими втулками (втулки постепенно деформируются под влиянием температуры, и прижим ослабляется). Для изоляции лучше использовать слюду — если она есть. Прокладки из синтетики хуже проводят тепло и тоже постепенно деформируются.
Регулировочный резистор — многооборотный, для повышенной точности и плавности установки напряжения. При его отсутствии — ставим последовательно два обычных (лучше проволочных), один — номиналом 4.7 кОм, второй — 200 Ом.
Требования к трансформатору питания понятны из характеристик самого БП: вторичная обмотка 2х25 вольт переменного тока 1 ампер. Если вторичная обмотка 2х18 вольт, выходное напряжение БП будет не более 20 вольт.

Дерзайте! Да поможет вам Кот- дух сайта!

Все вопросы как обычно в форум.

Как вам эта статья?	Заработало ли это устройство у вас?

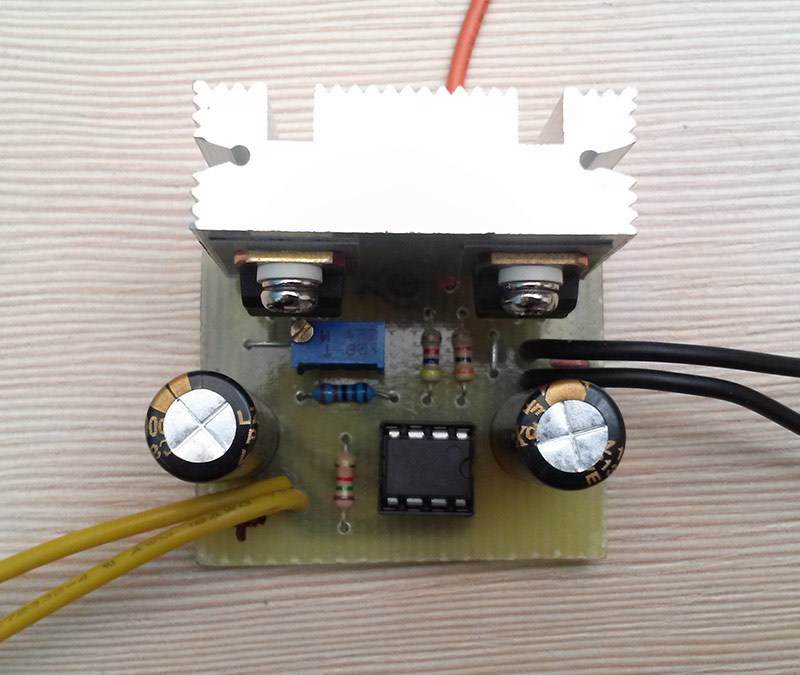

Простой преобразователь однополярного напряжения в двухполярное max +-15В — Проверенные схемы — Радиолюбитель — Каталог статей

Увлёкся я недавно радиоэлектроникой, так сказать хобби себе нашёл)). Дошло дело и до усилителей звука и как полагается в этом деле понадобилось двухполярное питание (+ GND -) для тестов свежесобранной схемы)). Вначале обходился топорным методом — собирал батарею из аккумуляторов на 12В из бесперебойника (UPS) и подключал посередине их соединения. Такой метод громоздкий и неточный, так как идеально равномерно заряженных аккумуляторов у меня не было, впоследствии возникал перекос по питанию, да и весь этот паровозик из последовательно соединённых батарей немного напрягал)) Из чего стал вопрос, как сделать из однополярного напряжения двухполярное, как говорится гугл в помощь)). После недолгих странствий по интернет страничкам набрёл на одно видео, которое прикрепил ниже, собрал схему — понравилась, правда пришлось немного подправить печатную плату(ПП) под себя, так как не нашёл нужных транзисторов(( Мощность схемы зависит от транзисторов, нужную комплементарную пару я не нашёл, поэтому взял высоковольтные с меньшим амперажом.

ПАРАМЕТРЫ СОБРАННОЙ СХЕМЫ:

max Vin: 30V (лучше немного меньше, т. к. это max напряж. микросхемы LM358)

max Vout: +-15V

max Iout: КТ818/КТ819 — 15A, BDX53C/BDX54C — 8A

СХЕМА:

Оригинальная плата для транзисторов КТ818/КТ819 (ЭКБ), переделанная плата для BDX54C/BDX53C (БКЭ). Транзисторы должны быть изолированны друг от друга слюдяной подложкой или установлены на разные радиаторы!!!

ПЕЧАТНЫЕ ПЛАТЫ открываются программой Sprint — Layout 6.0:

-скачать оригинальную ПП

-скачать переделанную ПП

-скачать список деталей

Видео данного преобразователя:

Стабилизированный блок питания для УМЗЧ

Стабилизированный двухполярный блок питания ±36 В для УМЗЧ класса AB.

Отчёт с опозданием 20 лет. Рассчитано на подготовленного читателя.

1. Исходная схема была опубликована в журнале “Радио” (1987, № 8, с. 31)
“Стабилизатор напряжения питания УМЗЧ”:

В 2000 году при сборке очередного усилителя эта схема была рекомендована мне сотрудником
со словами «должно работать». Бонусом мне были презентованы транзисторы КТ825 и КТ827 (по несколько штук тех и тех).

Изюминки схемы:
— мощные транзисторы «сидят» на радиаторах без изолирующих прокладок
— балластные резисторы R4 и R5 подключены перекрёстно к выходам стабилизаторов, т.о. получается бОлее высокий коэффициент стабилизации
— при включении стабилизатор «не подхватывает», если в каком-то плече есть к.з. или сопротивление нагрузки менее определённого значения

2. Известные реализации этой схемы.
Их немного (в интернете; реально конечно же больше).
Вот одна из них:

Со слов автора, схема «неустойчиво запускается при большом токе нагрузки, а ток при замыкании выхода не нормирован и зависит от коэффициентов передачи применённых транзисторов, что иногда приводит к их выходу из строя.

За прошедшее время появились новые электронные компоненты, стали доступны мощные полевые транзисторы, что и подвигло автора поэкспериментировать с компьютерной моделью предложенного В. Орешкиным устройства, которая была создана в симуляторе LTspice IV, и усовершенствовать его. Родившаяся в результате таких экспериментов схема блока питания изображена на рис. 2.» ©

Была ли эта схема проверена в живую или только в симуляторе — достоверно неизвестно.

3. ТЗ для БП.
Нагрузкой УМЗЧ тогда были доработанные S-90 (4 Ом).

О доработке S-90.

Анализ чужих схем привёл к неутешительным выводам: ~~всё ф…~~ народ научился держать паяльник, но совсем не понимает, что делает.

Всего было доработано три пары АС S-90.
Схема — своя, просчитана в симуляторе EWB512; никогда и нигде не выкладывалась в открытый доступ.
Последняя пара АС тестировалась в прослушке на соответствующем оборудовании, что подтвердило правильность расчётов.

Хотелось иметь 2*100Вт на 4 Ом по каждому каналу.
Напряжение на нагрузке (RMS) U = sqrt(100*4) = 20 (В)
Ток нагрузки (RMS) I = 20 /4 = 5 (А)
Ток нагрузки (пиковый) = 5*1,41 = 7,1 (А)

Поскольку упор был на мощность и надёжность, были задуманы следующие характеристики (ака ТЗ):
— напряжение питания ±36 В
— ток нагрузки 2,5А (долговременный по каждой полярности)
— ток нагрузки 25А (кратковременный по каждой полярности)

4. Блок питания собирался (или строился, фз как правильно сказать) из подручных материалов и б/у радиодеталей.
Трансформаторы — польские UNITRA B-4247-147-4

По отрывочным сведениям из интернета, мощность трансформатора 80Вт.
Основная вторичная обмотка — 2*17В с отводом от середины плюс пара дополнительных обмоток «на хвостах» по 1В.
Т.е. можно использовать или 2*17В 2,5А или 2*18В 2,5А.

Слаботочная вторичка не проверялась.

Диодные мосты — по четыре диода Д232 на радиаторах.

Конденсаторы: KEA -II 66000мкФ*63В после каждого моста (2*33000мкФ).

Оригинальная схема не захотела нормально запускаться на транзисторах КТ825-КТ827: при первом же включении пробивался КТ827 (который npn).
Из-за чего именно 827-й не суть важно, но запас дарёных КТ827 быстро иссяк, и на столе стояла нерабочая схема, с которой надо было что-то делать.

Выбор мощных транзисторов был скудный: 2N3055 в неограниченном количестве и КТ837В, которые применялись в выпускаемых приборах (на работе).
Пришлось отказаться от составных КТ825-827 и собрать схему «из того, что было» ©.

Чтобы обеспечить пиковый ток 30А, пришлось запараллелить транзисторы:
— 4*КТ837В (т.е. 4*7,5=30А)
— 3*2N3055 (т.е. 3*10=30А)
Естественно, с соответствующими эмиттерными резисторами.

Окончательная схема (симулятор использован только как рисовалка):

Кстати, в симуляторе схема НЕ работает. )))

Перечень элементов:
— трансформатор UNITRA B-4247-147-4 — 2 шт.
— диоды выпрямительные Д232 — 8 шт.
— конденсаторы KEA-II 33000 мкФ * 63В — 4 шт.
— конденсаторы C5, C6 — 2000 мкФ * 63В — 2 шт.
— стабилитроны
VD1, VD3 — Д815Г — 2 шт.
VD2, VD4 — Д816Б — 2 шт.
— транзисторы
VT1 — 3 шт. в параллель 2N3055 с эмиттерными резисторами 0,1 Ом (можно увеличить до 0,2 Ом)
VT2 — 4 шт в параллель КТ837В с эмиттерными резисторами 0,13 Ом (можно увеличить до 0,27 Ом)
VT3 — 2SA1837 (изначально был установлен КТ816; замена VT3, VT4 — в 2005 году, остальное — без изменений)
VT4 — 2SC4793 (изначально был установлен КТ817)
R1, R2 — ПЭВ-7,5 270 Ом — 2 шт.
R5, R6 — МЛТ-2 2,2 кОм — 2 шт.

Защита схемы (не показано на схеме):
— пара предохранителей по 5 А (по одному на каждую полярность)
— 3 А (перед первичной обмоткой)

БП в сборе:

Размеры: 440*362*80 мм.
Масса 8,5 кг.

Верхняя крышка удерживается на 18 винтиках М3.
Открутил, снял крышку. БП внутри:

Друг-электронщик, посмотрев на всё это, выдал: «Или трансформаторы маленькие, или конденсаторы большие.» ))

2N3055 на правом радиаторе:

КТ837В на левом радиаторе:

5. Замеры.
Работа на резистивную нагрузку 14 Ом (по 2,5А от каждой полярности) интереса не представляет: всё работает.
Меня интересовала реакция БП на значительное увеличение тока потребления.

Условия эксперимента:
— нагрузка БП — УМЗЧ 2*100Вт с подключенными резисторами 4 Ом к выходу каждого канала
— испытательный сигнал — тональная посылка 200 мс 40 Гц от программного генератора (SpectraLab) на вход каждого канала УМЗЧ

Осциллограмма по выходу одного из каналов (делитель 1:10 )

±24 В амплитудное, более накрутить не получилось, т.к. все движки микшера уже на максимуме.

Далее задействовал двухканальный режим замера.
«Закрытый» вход 2-го канала для линии питания +36 В (делитель 2-го канала 1:1 ):

«Закрытый» вход 2-го канала для линии питания минус 36 В (делитель 2-го канала 1:1 ):

Просадка по линиям питания около 0,5 В (помехи, которые наловил осциллограф не в счёт; есть у него такой недостаток).

Считаем: delta I = (24В/4Ом) * 2 = 12 (А)

Выходное сопротивление БП:
Rвых. = delta Uвых. / delta I = 0,5В / 12А = 0,042 (Ом)

Имхо, очень неплохо.

6. Выводы:
— ТЗ выполнено
— надёжность проверена временем (20 лет, полёт нормальный)
— затраты на сборку — только личное время и минимум деталей

Взамен котика

Всем удачных запусков усилителей!

PS
Пожалуйста, не надо постить баян в виде картинки «Ничего не понял, но очень интересно».

Дополнительная информация

Видеоблогер Сергей Демехов, который на фото, уже не с нами.

Преобразователь однополярного напряжения в двухполярное — Блоки питания — Источники питания — Каталог схем

Преобразователь однополярного напряжения в двухполярное

Всем привет!
Надеюсь, никто не будет оспаривать частую необходимость двухполярного питания? А также частую невозможность получить его стандартными средствами, типа трансформатора с выводом от середины обмотки? Делитель из резисторов? Да, можно, только вот в этом случае никто не гарантирует вам симметричности напряжений в плечах, а соответственно и симметричности выходного сигнала, если речь идет об усилителе с двухполярным питанием. Так что смотрим на схему и вникаем.

Максимальное входное напряжение для этой схемы составляет 30 вольт. Таким образом, на выходе, мы получаем +/-15 вольт.
Ток нагрузки — 1А.

Принцип действия преобразователя похож на работу компенсационного стабилизатора напряжения. Микросхема DA1 сравнивает образцовое напряжение, подаваемое на неинвертирующий вход с резистивного делителя R1-R3 с напряжением, поступающим на инвертирующий вход с выхода устройства. В соответствии с этим корректируется выходной сигнал, регулирующий отпирание/запирание выходных транзисторов. Максимальное напряжение ограничено только напряжением питания операционного усилителя. А выходной ток — установленными выходными транзисторами. Такая вот полезная штука.

Табличка с элементами, чуть не забыл.

Обозначение на схеме	Номинал
C1	100мкФх25В
C2	100мкФх25В

R1	510
R3	510
R2	1кОм
R5	200
R4	10кОм

T1	КТ815
T2	КТ816

DA1	К140УД7

Автор: Нет данных

Связь с автором: Нет данных

Веб сайт автора: Нет данных

Прислал: Нет данных

Источник: http://radiokot. ru

О трансформаторных блоках питания для самых маленьких

Делал тут намедни презентацию на тему «Однополярные и двуполярные трансформаторные блоки питания», решил заодно и здесь продублировать. Наверное, будет полезно для начинающих.

Блок питания радиоэлектронной аппаратуры является вторичным источником питания, то есть он служит для преобразования электроэнергии (первичные — для ее производства). Как правило, происходит преобразование переменного тока напряжением 220 В в постоянный с напряжением, необходимым для нормальной работы устройства. Из этих функций вытекает структурная схема трансформаторного блока питания: трансформатор, выпрямитель, сглаживающий фильтр и стабилизатор.

Последние две части могут отсутствовать, как, например, в трансформаторных зарядных устройствах ACP-7E телефонов Nokia.

В последнее время трансформаторные блоки активно вытесняются импульсными (легкими, компактными, способными переварить любую дрянь из розетки: 110-240 вольт, 50-60 Гц — трансформатор такого не потерпит), однако все еще есть ниши, где они актуальны: например, устройства высококачественного воспроизведения звука или радиоприемники, которые подвержены действию помех, излучаемых импульсными БП (да-да, некоторые экземпляры можно использовать как маленькие глушилки длинных, средних и коротких волн).

Рассмотрим наиболее простой и наиболее часто встречающийся подвид: однополярный трансформаторный блок питания

Сразу оговорюсь, что однополупериодная схема выпрямителя (один диод, как в детекторном приемнике) в трансформаторной схемотехнике не снискала популярности ввиду низкого КПД и высокого уровня пульсаций.

В разрывы первичной и вторичной обмотки включены предохранители (у современных трансформаторов по первичной обмотке включен термопредохранитель, срабатывающий при перегреве магнитопровода). По «вторичке» предохранителя может и не быть, но по «первичке» он обязателен — это электро- и пожаробезопасность.

Вторичных обмоток может быть несколько (на разные напряжения), у одной обмотки могут быть несколько отводов от разных витков… Все это можно узнать из паспорта на трансформатор.

Диодный мост выпрямляет напряжение, а конденсаторный фильтр сглаживает его пульсации (минимально рекомендуемая емкость — 100 мкФ, максимальная ограничивается экономическими соображениями, размерами корпуса устройства, максимально возможным током через диоды и здравым смыслом). Не стоит забывать о физике: на диодном мосту неизбежно потеряется 1 — 2 вольта, но после конденсатора то, что останется, увеличится в корень из двух (1,41) раз (конденсатор заряжается до амплитудного значения напряжения). Например, с трансформатора идут 12 вольт «переменки» (действующее значение). 1,4 вольта отдадим диодам — итого уже 10,6. А на конденсаторе будет 14,94 вольта (амплитудное значение). Поэтому рабочее напряжение конденсатора должно быть с запасом — 25 вольт вполне хватит, а вот 16 — это уже пороховая бочка. Может, и не долбанет, но ресурс быстрее выработается.

Выходное напряжение снимается с конденсатора и может питать устройство как напрямую, так и через стабилизатор: в этом случае рекомендуется, чтобы выходное напряжение БП было на 3 — 5 вольт выше номинального выходного напряжения стабилизатора. Используя интегральные стабилизаторы серии L78XX и компоненты из примера выше, можно сделать шикарный блок питания на девять вольт. Или на двенадцать, если падение напряжения на самом стабилизаторе 2-3 вольта (эта информация находится в даташите микросхемы). Или на пять, но 14,94 — 5 = 9,94 вольта, которые надо куда-то девать. А куда? Только в тепло. Поэтому стабилизаторы на малое напряжение, подключенные к большому входному, очень сильно греются.

Это слайд-шоу требует JavaScript.

Примеры устройств с таким БП: радиоприемник VEF 216 (встроенный), радиотелефоны (внешний), магнитофон «Весна 306» (встроенный).

Это слайд-шоу требует JavaScript.

Принцип работы мостового выпрямителя незатейлив: в течение каждого полупериода ток идет через два диода, включенные в прямом направлении (на одном кремниевом диоде в среднем падает 0,7 вольт — отсюда и берется число потерь 1,4). Таким образом, на конденсатор будет приходить напряжение, пульсирующее с удвоенной частотой питающей сети. Если за эти полпериода конденсатор не будет успевать разрядиться, то можно рассчитывать на то, что уровень пульсаций выходного напряжения будет низок (здесь, например, это хорошо показано: красное напряжение — с конденсатора, серое — с моста).

Следующие схемотехнические решения можно заметить в звуковоспроизводящей аппаратуре высокого класса: это пленочные конденсаторы, шунтирующие первичную и вторичную обмотки трансформатора (высоковольтный C1, C2), керамические конденсаторы, шунтирующие диоды моста (C3—C6), и керамический или пленочный конденсатор емкостью 10 — 100 нФ, шунтирующий выходной электролитический (C7).

Конденсаторы на обмотках трансформатора предназначены для гашения высокочастотных помех от близких грозовых разрядов, щеточно-коллекторных узлов работающих электродвигателей и пр.

Шунтирование диодов помогает бороться с мультипликативной помехой радиоприему: она проявляется как фон в приемнике с частотой 100 Гц при настройке на мощную станцию в АМ-диапазоне.

Шунтирование выходного электролитического конденсатора помогает продлить срок его службы, так как «электролиты» склонны быстрее деградировать под действием высокочастотных помех. При наличии керамического или пленочного шунта малой емкости эти помехи через него закорачиваются на «землю».

Преимущества однополярных трансформаторных БП:

-Просты в изготовлении.
-Относительно легкие и маленькие.
-Легко обеспечить батарейное питание, что актуально для переносной техники (нужно всего лишь напыжевать достаточно батареек «в послед»).

К недостаткам можно отнести:

-Повышенное падение напряжение на выпрямителе (полтора вольта теряются, и при выпрямлении малого напряжения, например, трех вольт, это уже будет ощутимо — после конденсатора останется только 2,1 В).
-Мощные диоды в металлическом корпусе должны устанавливаться на радиатор через электроизолирующие прокладки, что в ряде случаев может быть затруднительно.

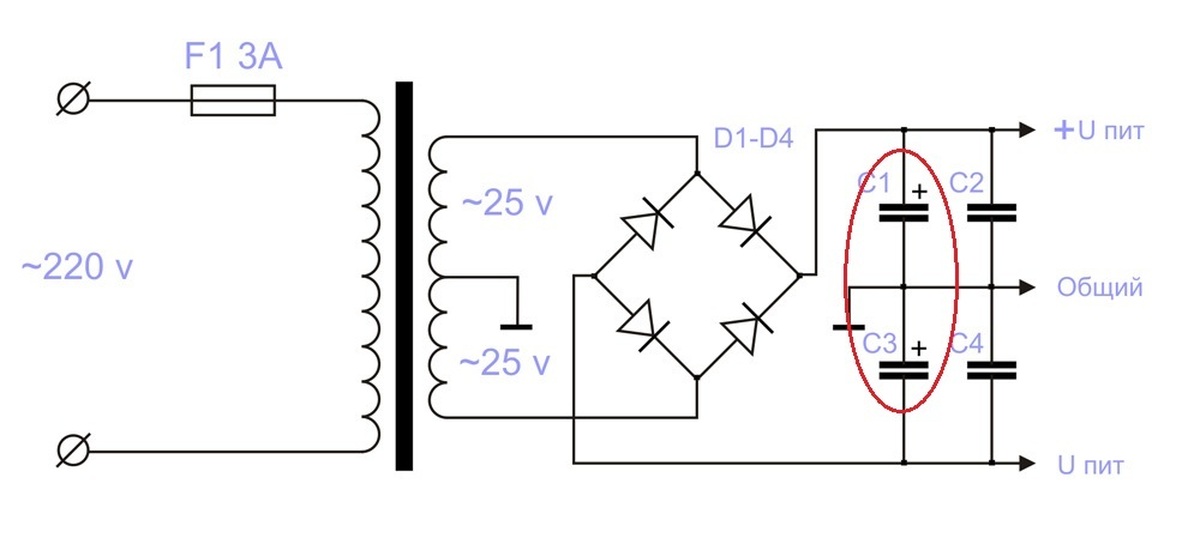

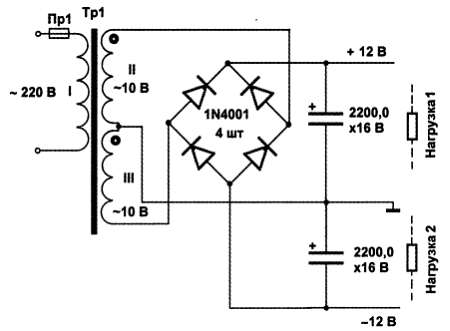

Следующий на очереди — двуполярный трансформаторный блок питания

Здесь используется трансформатор с двумя одинаковыми вторичными обмотками, соединенными последовательно (или это может быть одна обмотка со средней точкой). В этом случае средняя точка объявляется «землей», а с фильтров снимается напряжение как положительной, так и отрицательной полярности (измерения, разумеется, относительно «земли». И логично, что между «плюсом» и «минусом» 2Uвых).

Это слайд-шоу требует JavaScript.

Примеры устройств с таким БП: магнитофон «Вильма М-212С», усилитель «Радиотехника У-101», осциллограф «С1-94».

Это слайд-шоу требует JavaScript.

Диодный мост работает точно так же, как и в случае однополярного блока питания. Попеременно открываясь, то одна, то другая пара диодов пропускает переменное напряжение к конденсаторам фильтра.

К достоинствам двуполярного БП можно отнести:

-Значительное упрощение схем с операционными усилителями (исключаются цепочки, создающие «искусственный ноль» на входе — достаточно сравнить первую и вторую схемы отсюда).
-Уменьшение количества межкаскадных емкостей, так как в большинстве случаев постоянная составляющая сигнала отсутствует. А все мы знаем, что «электролиты» имеют свойство пересыхать.
-Акустика, подключенная к выходу исправного и настроенного усилителя с двуполярным питанием, не будет хлопать при включении, так как на выходе нет постоянной составляющей и конденсатора, блокирующего ее.

Однако есть и определенные недостатки:

-Снова повышенное падение напряжение на выпрямителе.
-Трансформатор со средней точкой сложен в изготовлении; он большой, тяжелый и совсем не портативный.
-Устройство чувствительно к перекосу плеч питания — например, если в звуковоспроизводящей технике при номинальных +/-14 вольт де-факто будут +12 и -16, форма выходного сигнала может сильно исказиться относительно нуля.
-«Исправный и настроенный усилитель», став вдруг неисправным, может выжечь акустику постоянным напряжением на выходе: нужна схема ее защиты при аварии.

Как следствие, такие блоки питания прижились в стационарной аппаратуре, где нет нужды в батарейном питании.

Необычная схема: однополярный БП с выпрямителем Миткевича

Этот блок питания также основывается на трансформаторе со средней точкой, но в качестве выпрямителя применяются два четвертьмоста, соединенные параллельно (выпрямитель Миткевича). Это двухполупериодный выпрямитель, и ток на фильтрующий конденсатор течет то с одной половины обмотки, то с другой через диод, находящийся в этот момент в прямом включении. Это было достаточно типичное решение для тех времен, когда диоды стоили дороже меди.

Пример устройства с таким БП: радиоприемник «Ишим».

Это слайд-шоу требует JavaScript.

Первым делом в глаза бросается то, что выпрямитель и фильтр включены по схеме с общим «плюсом», и с конденсатора снимается напряжение отрицательной полярности. Это обычная схемотехника 60-70-х гг.: тогда применялись германиевые транзисторы в основном p-n-p-структуры (ограничение технологии), у которых эмиттер подключается к «плюсу», а база и коллектор — к «минусу» питания.

В течение каждого полупериода ток протекает через один диод.

Положительными сторонами таких блоков питания можно считать:

-Экономию на диодах.
-Потери в выпрямители в два раза меньше, чем в мостовой схеме (ток в каждом полупериоде течет только через один диод).

Однако недостатки загнали этот вид блока питания в «Красную книгу РЭА»:

-Трансформатор со средней точкой сложен в изготовлении; он большой, тяжелый и совсем не портативный.
-В каждом полупериоде одна половина обмотки простаивает. Меди много, но работает она не вся.

Как быстро отличить импульсный блок питания от трансформаторного (имеются в виду те, что вставляются в розетку)?

Ипульсный: компактный, почти невесомый, часто бывает вытянут в осевом направлении. Жрет что угодно: чудовищный разброс по напряжению 110-240 вольт и частоте сети его не пугает (обычно эти параметры написаны на наклейке). Выходной ток при высоких напряжениях как правило, тоже достаточно большой — до 2 ампер. На секундочку: 2 А * 12 В = 24 Вт!

Трансформаторный: тяжелый, сбитый «кубик«. На наклейке обычно указано входное напряжение 230 вольт, иногда с маленькими зазорами (плюс-минус десять вольт). Частота — строго 50 Гц для постсоветского пространства. Ток обычно скромный: тот, что на картинке — девятивольтовый с полуамперным выходом (0,5 А * 9 В = 4,5 Вт). А ведь уже и такой блок достаточно громоздкий.

Для питания радиоприемников и другой старой техники, конечно, лучше выбрать трансформаторный.

Интеллектуальный биполярный источник питания PBZ Series

1 Источник питания постоянного тока P B Z S E R I E S Воспроизводимые явления в реальном мире с интеллектуальным 4-квадрантным / биполярным источником питания! D C P O W E R S U P P L Y Интеллектуальный биполярный источник питания серии PBZ 4 модели: PBZ20-20 (± 20 В / ± 20 А), PBZ40-10 (± 40 В / ± 10 А), PBZ (± 60 В / ± 6. 7 A) и PBZ80-5 (± 80 В / ± 5 A) USB, GPIB и RS232C в комплекте (стандарт) Доступен вариант LAN (соответствует)

2 Новый источник питания для моделирования для более реалистичного и! Новый продукт с 7 функциями для оптимального тестирования! Интеллектуальный биполярный источник питания PBZ серии PBZ20-20 (± 20 В / ± 20 А) PBZ (± 60 В / ± 6,7 А) PBZ40-10 (± 40 В / ± 10 А) PBZ80-5 (± 80 В / ± 5 A) USB, GPIB и RS232C в комплекте (стандарт) LAN (опция) Определяемая пользователем функция генерации сигналов Функция последовательности Функция синхронизированной работы Функция параллельной работы Однополярный режим Высокая скорость отклика 100 кгц (CV) Низкий уровень пульсаций шума! Серия PBZ представляет собой серию биполярных стабилизированных источников питания постоянного тока, которые могут без изменения выходных клемм изменять как +, так и полярность в любую сторону, непрерывно проходя через ноль.4-квадрантный режим работы позволяет подавать (источник) или поглощать (потреблять) мощность, что делает эту серию подходящей для управления индуктивными или емкостными нагрузками. Источник питания содержит генератор функций (функция генерации сигналов), позволяющий произвольно генерировать сигналы и настраивать последовательность. Он также включает функцию синхронизированной работы, которая необходима для выходного тока. Использование системы Switching + Linear делает это от нашей компании, а также обеспечивает высокую скорость работы (режим CV: 100 кгц) с низким уровнем пульсаций.Принципиальная схема работы в четырех квадрантах (биполярных) 2-й квадрант 3-й квадрант 1-й квадрант 4-й квадрант направления тока и тока одинаковы (источник), а направления тока противоположны (сток) 2

3 Основные характеристики / характеристики Функциональная серия 1 поколения Интеллектуальная биполярная мощность постоянного тока источник питания, который может регистрировать до 16 сигналов. Он позволяет при необходимости устанавливать амплитуду, частоту, начальную фазу, развертку частоты и коэффициент прямоугольной волны. грамм.* Для редактирования формы волны требуется специальное прикладное программное обеспечение (опция: Wavy для PBZ). (См. P11.) Линейное изменение (нарастание) Нарастание (спад) Синусоидальная волна, полупериод (положительный полюс) Синусоидальная волна, полупериод (отрицательный полюс) Синусоидальная волна Синусоидальная волна, полуволновое выпрямление (положительная полярность) Синусоидальная волна, половина -волновое выпрямление (отрицательная полярность) Треугольная волна Синусоидальная волна, двухполупериодное выпрямление (положительная полярность) Синусоидальная волна, двухполупериодное выпрямление (отрицательная полярность) Переходная характеристика второго порядка (коэффициент затухания 0,1) Переходная характеристика второго порядка Прямоугольная волна Переходная характеристика второго порядка (коэффициент демпфирования 0.7) Импульсный отклик второго порядка (коэффициент затухания 0,1) Импульсный отклик второго порядка Импульсный отклик второго порядка (коэффициент затухания 0,7) Автомобильные навигационные системы и др. Испытание заряда / разряда аккумуляторных батарей Различные аккумуляторы Испытание имитации заряда / разряда аккумулятора Цифровые камеры, сотовые телефоны, и др. Источник постоянного тока для импульсной гальваники HDD, прочее VIV + I 0 TTT — IT Различные элементы накопления электроэнергии I Источник постоянного тока для испытания на долговечность двигателя постоянного тока Прочее Принтеры, прочее Катушка Гельмгольца Испытание сопротивления контактов для выключателей и реле + VI Испытание характеристик соленоида клапаны, катушки и прочее 0 T — VTT 3

4 Основные характеристики / характеристики 2 Основные синусоидальные, треугольные и квадратные формы сигналов, а также 16 пользовательских последовательностей, которые можно легко создать.шаги. Эта комбинация шагов формирует программы. Функция также позволяет нескольким программам — оставшиеся 15 программ. Принципиальная схема, показывающая шаги и настройки программы Программа 1 Шаг 1 Шаг 2 Шаг 3 Шаг 4 Шаг 5 Шаг 6 Шаг 7 Максимальное количество шагов Шаг 8 Программа 2 Программа 3 Программа 4 Программа 16 Шаг 1024 Макс. В 1 скрипте можно задать последовательность 16 программ и количество строк повторов. Можно установить по 1 скрипту для режима CV и CC. Сценарий Программа 1 Программа 3 Программа 7 Программа 5 Макс. 50 строк 3 Функция синхронизированной работы Программа 4 Триггеры, синхронизированная работа Тактовая синхронизация Пример конфигурации системы проверки колебаний напряжения USB GPIB RS232C LAN (опция) Синхронизированная синхронизированная синхронизированная параллельная PBZ20-20 PBZ20-20 PBZ20-20 PBZ A 20 A 20 A 20 A Колебания мощности образец Пример комбинированной работы с синхронизацией по триггеру и часам + B (ток) ACC IG + B (напряжение) Испытуемое устройство 4

5 серия 4 Возможности функции параллельной работы 5 Униполярный режим Интеллектуальный биполярный источник питания постоянного тока Работа в полном объеме подключены параллельно в соответствии с требуемым током.рабочий комплект, пользователь может легко завершить настройку. свяжитесь с нашим местным дистрибьютором. Комплект для параллельной работы (опция) Дополнительный комплект принадлежностей для работы в параллельной системе путем подключения двух блоков серии PBZ (одна и та же модель). Выберите тип комплекта для ваших условий установки. Эта функция уникальна для данного продукта. Поскольку напряжение является униполярным, эта функция называется униполярным режимом. В униполярном режиме все еще можно подавать ток в обоих направлениях (источник в униполярном биполярном режиме (четыре квадранта) Униполярный режим (два квадранта) Для настольного использования: PK01-PBZ Содержимое комплекта: кронштейн, изоляционный лист, соединительная планка выходного терминала , Крышка клемм параллельного выхода, Винты кронштейна (M4-8L), Прокладка, Винт провода нагрузки (M5-10L), Сигнальный кабель параллельной работы В комплекте: изоляционный лист, соединительная планка ВЫХОДНОЙ клеммы, Винт провода нагрузки (M5-10L) , Сигнальный кабель параллельной работы Для монтируемой в стойку системы: PK03-PBZ (для метрических размеров JIS) Содержимое комплекта: изоляционный лист, соединительная планка ВЫХОДНЫХ клемм, винт провода нагрузки (M5-10L), сигнальный кабель параллельной работы IV 2-й квадрант 1-й Квадрантный сток 0 Источник 3-й квадрант 4-й квадрант Источник Сток VII Работа возможна на всей площади. 2-й квадрант 0 В 1-й квадрант I 6 Высокоскоростной отклик 100 кГц (режим CV) 7 Низкий пульсационный шум Частотная характеристика 100 кГц (CV). Превосходная форма сигнала для воспроизведения различных форм сигналов с высокой точностью. Превосходное качество сигналов не позволяет им влиять на моделирование или импульсные устройства. Tek loading Обнаружение триггера 3.1 Увеличение (10 мВ / дел.) 5

6 Другие функции / характеристики при использовании системы Switching + Linear.Это способствует повышению работоспособности не только на рабочих столах, но и при перемещении тестовых сред. Встроенные функции позволяют проводить тестирование без мультиметра и других устройств, которые были необходимы ранее. Кроме того, сигнал time TRIG позволяет установить время пуска и задержки пуска. Элемент настройки DC AC Функции памяти * 1 Память предустановок Сохраняет наиболее часто используемые условия настройки. Доступны три позиции памяти для каждого режима CV и CC. сигнал. Память настроек Это может использоваться как обычная память. В нем могут храниться все основные параметры настройки. Общее количество доступных позиций памяти — 10, независимо от режима. Функция выбора CC / CV DC AC * 1 При использовании в качестве источника постоянного напряжения выберите режим CV. При использовании в качестве источника постоянного тока выберите режим CC. Верхние / нижние пределы напряжения и тока используют функцию ограничения V или I. Переключение отклика В режимах CV и CC можно переключать 4 диапазона. Время нарастания / спада выходного напряжения и тока зависит от настройки отклика.(настройка времени отклика указывает время нарастания / спада.) Описание настройки Выбираемые значения Заводская настройка по умолчанию Реакция режима CV Защита от перенапряжения и перегрузки по току Эта защита активируется, если выходное напряжение или ток устанавливаются отдельно для положительного (+) и отрицательного (-) стороны. Для функций защиты от перенапряжения и максимального тока можно выбрать следующие 3 типа работы. Настройка OUTPUT-OFF: Выход выключен. Настройка POWER-OFF: выход выключен, и переключатель POWER также выключен.OVP / OCP + OVP / + OCP V / I-LIMIT (Выход не выключен.) Функцию V / I-LIMIT можно использовать для автоматического переключения устройства из режима CV в I-LIMIT и из режима CC в V -LIMIT. Это позволяет использовать устройство в качестве источника питания, который автоматически переключается из режима CV в режим CC и из режима CC в режим CV. V-LIMIT / I-LIMIT + V-LIMIT / + I-LIMIT Выход -V-LIMIT / -I-LIMIT V-LIMIT I-LIMIT Выход -OVP / -OCP OUTPUT-OFF POWER-OFF Переключатель выхода POWER Переключатель выхода POWER Выходной выключатель POWER ВКЛ ВКЛ ВКЛ ВКЛ Сработала функция защиты ВКЛ ВКЛ Сработала функция защиты Защита от перегрева Эта защита срабатывает, когда температура внутри продукта чрезмерно высокая.Он защищает продукт, когда он используется в среде, в которой недостаточно места вокруг воздухозаборника и OFF ON OFF OFF ON ON CC режим Текущий отклик PBZ20-20 PBZ40-10 PBZ PBZ мс 1 мс 1 мс 1 мс 6

7 Функция плавного пуска и плавного останова При плавном пуске, когда выход переключается с ВЫКЛ на ВКЛ, время плавного пуска применяется при запуске с момента, когда выход равен 0, до достижения установленного значения постоянного тока. При плавном останове, когда выход переключается с ВКЛ на ВЫКЛ, время плавного пуска применяется при остановке с момента, когда на выходе установлено значение постоянного тока, до момента, когда выход достигает 0.Время плавного пуска и останова можно установить только для заданного значения постоянного тока. Если кнопка OUTPUT нажимается во время плавного пуска или плавного останова, операция отменяется, и выход выключается. Выходная мощность постоянного тока выключена Интеллектуальный биполярный монитор источника питания постоянного тока Задняя панель (разъем J1) Монитор тока Передняя панель (клемма BNC) Задняя панель (разъем J1) серия 0 Светодиод ВЫХОД ВЫКЛ ВКЛ ВКЛ ВЫКЛ Питание включено Время плавного пуска Функция точных настроек Плавный останов время t Завершение работы Выход сигнала состояния Можно выполнить точную настройку (увеличение, уменьшение) значения настройки постоянного тока. Диапазон ввода CV: значение настройки постоянного тока ± V, разрешение V PBZ40-10 Выход PBZ Он совместим с двумя типами входных сигналов. Сигналом постоянного тока внутреннего источника сигнала можно управлять с помощью V. Vext Входной сигнал EXT SIG IN на передней панели (разъем BNC) Он состоит из биполярного усилителя, который использует EXT SIG 10 k, и общий разъем: подключен к разъему OUTPUT COM. Блокировка клавиш 0 Доступны 3 уровня блокировки клавиш. и клавиши C (предустановленная память) запрещены. Функция дистанционного измерения Настройка постоянного тока () Настройка FINE () Дистанционное измерение — это функция, которая стабилизирует выходное напряжение на клеммах нагрузки, уменьшая влияние таких проблем, как падение напряжения, вызванное сопротивлением проводов нагрузки.Его можно использовать в режиме CV. t и соотношение напряжений могут использоваться для управления сигналом постоянного тока внутреннего источника сигнала. В режиме CV можно контролировать напряжение. В режиме CC можно контролировать ток. Выход — это сумма настроек на пульте дистанционного управления. Rext 10 k Внутренняя температура определяется для управления работой вентилятора. Интерфейс 7

8 и условия. где PBZ работает в среде с внешними характеристиками PBZ.рейтинг / cf: номинальное напряжение или номинальный ток, деленное на CF (коэффициент амплитуды). положительный (+), когда вывод OUT положительный, и отрицательный (-), когда вывод OUT отрицательный. следующие условия: терминал. Дистанционное зондирование не проводится. Нагрузки — это чисто резистивные нагрузки. Когда PBZ генерирует свое номинальное напряжение, нагрузка вызывает номинальное или, когда PBZ генерирует свой номинальный ток, нагрузка создает входное напряжение переменного тока, номинальный выход PBZ20-20 PBZ40-10 PBZ PBZ80-5 ± 5 A Постоянное напряжение (Режим CV) PBZ20-20 PBZ40-10 PBZ PBZ80-5 характеристика Диапазон настройки * 1 Однополярный режим Диапазон настройки * 1 Диапазон настройки развертки Время развертки Тип Пуск фаза Пульсация Шум pp rms 8 Постоянный ток (режим CC) PBZ20-20 PBZ40-10 PBZ PBZ80-5 Диапазон настройки Однополярный режим * 1 Диапазон настройки * 1 Диапазон настройки развертка Время развертки Тип Начальная фазовая характеристика Отклик * 1. * 5.

Серия 9 Интеллектуальный биполярный источник питания постоянного тока Функция отображения измерений PBZ20-20 PBZ40-10 PBZ PBZ80-5 DC * 1 — — AC DC * 1 AC Функции защиты PBZ20-20 PBZ40-10 PBZ PBZ80-5 Однополярный режим Диапазон настройки Выберите, где -I.LIM Униполярный режим Функции управления PBZ20-20 PBZ40-10 PBZ PBZ80-5 Управление сигналом постоянного тока ± Вход / выход сигнала PBZ20-20 PBZ40-10 PBZ PBZ80-5 Режим CC Клемма Время блокировки клеммы Клемма Задержка клеммы Клемма Клемма 9

10 Интерфейс PBZ20-20 PBZ40-10 PBZ PBZ80-5 Протокол программного обеспечения Другие функции PBZ20-20 PBZ40-10 PBZ PBZ80-5 No.программ Количество шагов Время шага Дистанционное измерение Настройка работы при включении PBZ20-20 PBZ40-10 PBZ PBZ Метод охлаждения Безопасность * 1 Вес Принадлежности Схема разъема J1 (1,15) Диаметр 30 (1,18) Диаметр 5 (0,20) (Резиновая ножка ( Четыре отверстия для крепления диаметром) резиновые ножки) Четыре отверстия для винтов M3 Максимальная глубина, на которую можно вставить винты, составляет 8 мм (0,31 дюйма). 425 (16,73) МАКС 595 (23,43) МАКС 20 (0,79) 550 (21,65) (16,91) 23 (0,91) 517 (20,35) 128 (5,04) МАКС 145 (5,71) (1,10) (2,76) (1,19) (1.47) 371 (14,61) Задняя панель (1,15) 355 (13,98) 70 (2,76) 55 (2,17) (1,47) 10 Всего восемь отверстий под винты M4 на обеих сторонах PBZ. Максимальная глубина, на которую можно вставить винты, составляет 6 мм (0,24 дюйма). Единица измерения: мм (дюйм)

11 Опция Серия Wavy Волнистая для серии PBZ Интеллектуальный биполярный источник питания постоянного тока Создавайте и редактируйте двумя способами: рисованием мышью или в стиле электронной таблицы. Главный экран Это программное обеспечение позволяет легко создавать и редактировать данные условий испытаний, которые необходимы для выполнения последовательности.Полученные данные монитора можно сохранить как результаты тестирования. написано и выведено. элементы можно выбирать по мере необходимости. Данные из Wavy для АТС могут быть загружены (восходящая совместимость). Интерфейс связи Использование драйверов прибора (загруженных с нашего веб-сайта) позволяет осуществлять управление и мониторинг через веб-браузер. Вертикальная подставка VS01 Комплект для параллельной работы PK01-PBZ PK03-PBZ (для метрических размеров JIS) Возможность LXI !! * контролировать и контролировать питание из браузера! * Не входит в комплект основного блока серии PBZ.Кронштейн для монтажа в стойку KRB3-TOS (для метрических размеров JIS) Компоненты комплекта для параллельной работы Компоненты комплекта для параллельной работы PK01-PBZ (опция) Компонент Кол-во Кол-во компонентов. Кронштейны 2 Винты кронштейна (M4-8L) 8 Изоляционный лист 1 Прокладки 4 Соединительные шины ВЫХОДНЫХ клемм 2 Винты для проводов нагрузки (M5-10L) 2 Крышка клемм параллельного выхода 1 Сигнальный кабель параллельной работы 1 Комплект для параллельной работы PK02-PBZ (Для дюймового размера EIA , опция), компоненты PK03-PBZ (для метрических размеров JIS, опция) Компонент Кол-во Кол-во компонентов.Изоляционный лист 1 Винты для проводов нагрузки (M5-10L) 2 Соединительные шины ВЫХОДНЫХ клемм 2 Сигнальный кабель для параллельной работы 1 11

12 состав Smart Rack / Bipolar Pack Внешний вид системы Интеллектуальный биполярный источник питания постоянного тока Серия PBZ SR ± 60 V и ± 80 В. Пакет Smart Rack обеспечивает безопасность и простоту использования, благодаря использованию ноу-хау, детали которых можно найти в системе. Внутренние блоки соединены шиной. Емкость Три параллельных Четыре параллельных l Система 20 В Система 40 В Система 60 В Система 80 В Система 60 A 80 A 100 A PBZ20-60 SR PBZ20-80 SR PBZ SR 30 A 40 A 50 A PBZ40-30 SR PBZ40-40 SR PBZ40- 50 СР 20.1 A 26,8 A 33,5 A PBZ SR PBZ SR PBZ SR 15 A 20 A 25 A PBZ80-15 SR PBZ80-20 SR PBZ80-25 SR Ручка для транспортировки Передние выходные клеммы сняты и объединены на задней панели. Поскольку центральное управление осуществляется главным устройством, подчиненное устройство управляется крышкой, что предотвращает путаницу. Выход — это комбинированный терминальный выход. здесь снимается крышка для фотографии. Вход: клеммная колодка с винтом M5 Выход: клеммная колодка с винтом M8 (20 В, 40 В) Клеммная колодка с винтом M6 (60 В, 80 В) Серия PBZ BP Доступно всего 10 моделей с максимальной выходной мощностью до 4 кВт в 2 типах выходного напряжения, ± 20 В и ± 40 В. принятие ноу-хау, детали которого можно найти в системе. Поскольку центральное управление осуществляется главным устройством, подчиненное устройство управляется крышкой, что предотвращает путаницу. Внутренние блоки соединены шиной. Шина: Клеммная колодка Винт M8 Емкость Внешний вид 20 В Система 40 В Система Восемь параллелей Девять параллелей Десять параллельных 120A 140A 160A 180A 200A PBZ BP PBZ BP PBZ BP PBZ BP PBZ BP 60A 70A 80A 90A 100A PBZ40-60 BP PBZ40-70 BP PBZ40 -80 BP PBZ40-90 BP PBZ BP Оптимальное расположение главного блока по высоте для удобства работы Передние выходные клеммы сняты и объединены на задней панели.Выход — это комбинированный терминальный выход. Вход: Клеммная колодка с винтом M5. На выходе: Клеммная колодка с винтом M10 для фотографии. Дистрибьютор / представитель Отпечатано в Японии Bowers Avenue Suite 307 Santa Clara CA Телефон: Факс: Room308, Building 2, No. 641, Tianshan Road, Shanghai City, China Телефон: Факс: дизайн и т. Д. Могут быть изменены без предварительного уведомления для улучшения качество. Названия продуктов и цены могут быть изменены, при необходимости производство может быть прекращено. Названия продуктов, названия компаний и торговые марки, содержащиеся в этом каталоге, представляют собой соответствующую зарегистрированную торговую марку или торговую марку.Цвета в полиграфии. некоторые детали неизбежно были опущены из-за ограниченного пространства. каталог, мы будем признательны, если вы сообщите нам. цена, аксессуары или все, что может быть неясно при размещении заказа или заключении договора купли-продажи. Выпуск: июль KPRIEC91

13 Интеллектуальный биполярный источник питания высокой мощности Серия PBZ SR / BP Реализация крупномасштабной системы биполярного источника питания большой мощности! Интеллектуальный биполярный источник питания высокой мощности PBZ СЕРИИ SR / BP * Название модели SR является аббревиатурой от «Smart Rack».»* Название модели BP является аббревиатурой от» Bipolar Pack. «Поддержка большого тока 20 В / 200 А 40 В / 100 А СЕРИЯ PBZ BP НОВАЯ PBZ BP PBZ BP PBZ BP PBZ BP PBZ BP PBZ40-60 BP PBZ40-70 BP PBZ40-80 BP PBZ40-90 BP PBZ BP PBZ SR SERIES Поддержка больших токов 20 В / 100 А 40 В / 50 А 60 В / 33,5 А 80 В / 25 А PBZ20-60 SR PBZ20-80 SR PBZ SR PBZ SR PBZ SR PBZ SR PBZ40-30 SR PBZ40-40 SR PBZ40-50 SR PBZ80-15 SR PBZ80-20 SR PBZ80-25 SR

14 Интеллектуальный биполярный источник питания высокой мощности Высокоскоростной отклик даже при высокой мощности Серия PBZ SR Серия PBZ SR представляет собой серию мощных биполярных блоков питания постоянного тока стабилизированные источники питания. Серия PBZ SR разработана на основе серии интеллектуальных биполярных источников питания PBZ, которые поддерживают большие токи (до ± 100 А) и собраны с эксклюзивной стоечной системой (Smart Rack). Серия PBZ BP Серия PBZ BP представляет собой серию мощных биполярных стабилизированных источников питания постоянного тока. Серия PBZ BP разработана на основе серии интеллектуальных биполярных источников питания PBZ, которые поддерживают большие токи (до ± 200 A) и собраны с эксклюзивной стоечной системой (Bipolar Pack). Поддержка большого тока 20 В / 100 А 40 В / 50 А 60 В / 33.5A 80V / 25A Поддержка большого тока Серия PBZ-SR 20V / 200A 40V / 100A Работа в 4-х квадрантах позволяет подавать (источник) или поглощать (приемник) мощность, и он подходит для управления индуктивными нагрузками или емкостными нагрузками. Кроме того, серия PBZ SR оснащена LAN, USB, GPIB и RS232C в качестве стандартных интерфейсов связи. Принципиальная схема работы в четырех квадрантах (биполярная) 2-й квадрант 1-й квадрант тока Функция последовательности Функция синхронизированной работы 3-й квадрант 4-й квадрант и направления тока одинаковы (источник), а направления тока противоположны (приемник) Центральное управление с главным блоком, использующим работу ведущего и ведомого Отображает общий выходной ток всех блоков на главном блоке (отображение комбинированного значения) * 1 Безопасная конструкция, которая выключает все блоки при возникновении тревоги на любом блоке системы * 2 Оборудован LAN (поддерживает LXI), USB , GPIB и RS232C в качестве стандартного интерфейса. Серия PBZ-BP Высокоскоростной отклик () Частотная характеристика 100 кГц (CV). Превосходное качество сигнала со временем нарастания и спада 3,5 мкс, что позволяет воспроизводить различные формы сигналов с высокой точностью. Быстродействие (ток) Частотная характеристика (CV) 5 кгц. Превосходное качество сигнала со временем нарастания и спада 70 мкс, что позволяет воспроизводить различные формы сигналов с высокой точностью. * 1 Подчиненное устройство отображает собственный выходной ток. * 2 Если аварийный сигнал для главного устройства сброшен, аварийные сигналы для всех устройств сбрасываются.Низкий пульсирующий шум Превосходное качество сигналов предотвращает влияние качества сигнала на моделирование или импульсные устройства. Tek load Обнаружение триггера Tek load Обнаружение триггера (TYP) 70 (TYP Увеличенное (10 мВ / дел.) 30 мвп-пик Образец сигнала нарастания Образец сигнала нарастания Образец фактического сигнала с шагом 0,1 В Пульсация 6 мВ среднеквадр. (TYP) 2

Состав из 15 моделей Серия PBZ SR Доступно всего 12 моделей с максимальной выходной мощностью до 2 кВт при 4 типах выходного напряжения, ± 20 В и ± 40 В и ± 60 В и ± 80 В. Емкость Внешний вид Три параллельных Четыре параллельных l Пять параллельных Система 20 В Система 40 В Система 60 В Система 80 В Система 60 A 80 A 100 A PBZ20-60 SR PBZ20-80 SR PBZ SR 30 A 40 A 50 A PBZ40-30 SR PBZ40-40 SR PBZ40-50 SR 20,1 A 26,8 A 33,5 A PBZ SR PBZ SR PBZ SR 15 A 20 A 25 A PBZ80-15 SR PBZ80-20 SR PBZ80-25 SR PBZ Серия BP Всего доступно 10 моделей с макс. Максимальная выходная мощность 4 кВт при 2 типах выходного напряжения, ± 20 В и ± 40 В. Емкость Внешний вид 20 В Система 40 В Система Шесть параллельных Семь параллельных l Восемь параллельных Девять параллельных Десять параллельных 120A 140A 160A 180A 200A PBZ BP PBZ BP PBZ BP PBZ BP PBZ BP 60A 70A 80A 90A 100A PBZ40-60 BP PBZ40-70 BP PBZ40-80 BP PBZ40-90 BP PBZ BP 3

16 приложений автомобильные электронные компоненты Автомобильные навигационные системы, прочее Испытание заряда / разряда аккумуляторных батарей Различные аккумуляторы Имитация теста заряда / разряда аккумулятора Цифровые камеры, сотовые телефоны и др. Co Источник постоянного тока для импульсного гальванического покрытия HDD, другое VIV + I 0 TTT — IT Тест на перекрытие пульсаций Различные элементы накопления электроэнергии I Источник постоянного тока для испытания на долговечность двигателя постоянного тока Прочее Принтеры, прочее Катушка Гельмгольца Тест сопротивления контактов для выключателей и реле + VI Тест характеристик для соленоидные клапаны, катушки и прочее 0 внешний вид T — V Серия PBZ SR Пакет Smart Rack обеспечивает безопасность и простоту использования, благодаря использованию ноу-хау, детали которого можно найти в системе.T T Внутренние блоки соединены шиной. Ручка для транспортировки Так как центральное управление обеспечивается главным устройством, подчиненное устройство управляется крышкой, что предотвращает путаницу. Здесь снимается часть обложки для фотографии. Передние выходные клеммы сняты и объединены на задней панели. Серия PBZ BP Пакет Bipolar Pack обеспечивает безопасность и простоту использования, благодаря использованию ноу-хау, детали которых можно найти в системе. Вход: клеммная колодка с винтом M5. Выход: клеммная колодка с винтом M8 (20 В, 40 В). Клеммная колодка с винтом M6 (60 В, 80 В).Поскольку центральное управление осуществляется главным устройством, подчиненное устройство управляется крышкой, что предотвращает путаницу. Внутренние блоки соединены шиной. Шина: клеммная колодка, винт M8. Для фотографии здесь снята часть крышки. Передние выходные клеммы сняты и объединены на задней панели. Оптимальное расположение главного блока по высоте для удобства работы. Вход: клеммная колодка, винт M5. Выход: клеммная колодка, винт M10. Выход — комбинированный клеммный выход. 4

17 Прикладное программное обеспечение Более интеллектуальная поддержка источников питания Kikusui и электронных нагрузок! Расширяя идеи инженеров Программное обеспечение для создания последовательности Wavy Серия Wavy для PBZ Программное обеспечение для создания последовательности Wavy для PBZ [Операционная среда] Windows Vista / Windows 7 / Windows 8 Wavy — это прикладное программное обеспечение, которое поддерживает создание последовательности и работу с источниками питания Kikusui и электронные нагрузки. Даже человек без каких-либо знаний в области программирования может свободно управлять последовательностью источников питания и электронных нагрузок. Последовательности можно легко создавать, как при рисовании рисунка или как в электронной таблице. Главный экран Экран редактирования формы сигнала, определяемого пользователем. Пробная версия доступна на нашем сайте !! Это упрощает создание или редактирование файла условий тестирования, необходимого для операции последовательности. Используя функцию хранения файла данных условий тестирования, en / download / index.html, он позволяет вам управлять условиями тестирования стандартного рутинного теста.Ход выполнения будет отображаться на «графике выполнения» со значением настройки и курсором. Интуиционистский вывод можно наблюдать с помощью «графика монитора», который отображает текущее значение монитора. Вы можете сохранить полученные данные монитора как результат теста. Добавлено окно «изображение сигнала». Вы можете легко отслеживать сигнал переменного тока. Позволяет легко редактировать и создавать новый сигнал произвольной формы. Вы можете мгновенно записать, а затем вывести созданный сигнал произвольной формы.Поддерживает статус описания шага последовательности для «выбран» или «не выбран». Он позволяет вам выбирать в зависимости от требований, таких как «функция паузы», «функция запуска» или «форма сигнала переменного тока». Скачать! Пример использования волнистой формы В автомобилях электричество подается от батареи. Несколько автомобильных электронных компонентов либо включаются, либо выключаются в зависимости от порядка включения электричества = порядок поворота ключа (+ B ACC IG). Экстремальные условия окружающей среды, включая запуск двигателя и дребезжание электрических цепей; таким образом, потенциальные проблемы с питанием, вызванные этими электронными компонентами.Пример использования синхронизированной работы Параллельная [Автомобильная навигационная система] Ch2 B LINE Ch3 ACC LINE Ch4 ILL LINE Питание непрерывно подается от батареи на такие компоненты, как часы и память. Кроме того, появляется возможность выполнять настройки навигации, слушать музыку и выполнять другие операции. Линия электропитания (ILL), которая напрямую подтягивает + B, IG и ACC. Это линия резервного питания. Synchronized Synchronized PBZ20-80SR PBZ20-20 PBZ A 20A 20A Модель колебаний мощности + B ACC ILL Автомобильная навигация 5

18 Пример применения с использованием программного обеспечения Wavy Выборка данных формы волны Импорт данных формы волны Форматирование и редактирование данных формы волны Воспроизведение waveform (output) Пример создания фактической программы воспроизведения формы сигнала 1 Сначала импортируйте форму сигнала батареи при запуске двигателя.Подсоедините зонд к клемме аккумулятора и запустите двигатель. 2 Запустите программное обеспечение «Wavy», затем, используя числовые данные, импортированные с помощью осциллографа, загрузите данные в желаемую форму сигнала на экране редактирования. Выборка формы сигнала с помощью осциллографа. Эта форма сигнала напряжения воспроизводится программой «Wavy». 3 4 Формат числовых данных различается в зависимости от осциллографа; поэтому при необходимости укажите позицию начала загрузки, строку и столбец. основного блока серии PBZ.5 Укажите желаемый диапазон, который будет использоваться для загруженных данных, и преобразуйте максимальное количество точек, которые можно редактировать, до максимальной точки, равной 1024, с помощью программного обеспечения «Wavy». Затем отобразите экран создания последовательности и настройте выполнение вышеупомянутой программы. Даже если шаблон формы волны сложный, он может быть записан только на одном назначенном шагу. 6 Для более быстрой работы используется память основного блока. Наконец, перенесите последовательность в программную память 1 основного блока серии PBZ.На этом подготовка завершена. Хорошо, он готов к воспроизведению сигнала! 6

19 Пример применения с использованием программного обеспечения «Wavy» Возможность пошагового преобразования и мониторинг Простое, удобное «прямое управление» с ощущением дистанционного управления Когда прямое управление программным обеспечением «Wavy» используется для деликатных операций и сложных настроек, которые невозможно выполняется панельным управлением блока питания. Программное обеспечение «Wavy» можно удобно использовать как «дистанционное управление» для источников питания и электронных нагрузок, а также как простой регистратор данных.Возможность смены ступеней, то есть ступеней на лестнице. Это то, чем нельзя управлять с помощью ручек основного блока питания. Вывод можно отслеживать, а данные можно сохранять в виде текстового файла в формате CSV или в форме значений, разделенных табуляцией (TSV). интерфейс LAN INTERFACE Серия PBZ SR / BP оснащена интерфейсом LAN (совместимым с LXI) в качестве стандартного интерфейса в дополнение к интерфейсам GPIB, RS232C и USB. Что касается команды, она применяется к SCPI в дополнение к IEEE.Использование драйверов прибора (загруженных с нашего веб-сайта) позволяет управлять с помощью Excel VBA и LabVIEW, а также управлять последовательностью с помощью программного обеспечения для создания последовательности Wavy (Wavy для PBZ ).С помощью интерфейса LAN также возможно управление питанием и мониторинг через веб-браузер. LXI совместим !! контролировать и контролировать мощность из браузера! 7

20 Условия Состояние, при котором выходной терминал COM подключен к шасси короткой частью (входит в комплект) на задней выходной клемме. C, но производительность не гарантируется. Вход / выход PBZ20-60 SR PBZ20-80 SR PBZ SR PBZ40-30 SR PBZ40-40 SR PBZ40-50 SR Номинальное входное напряжение 200-240 В переменного тока диапазон 180-250 В переменного тока Диапазон частот от 47 Гц до 63 Гц Номинальный ток на входе 15 Aac или меньше 20 Aac или меньше 25 Aac или меньше 15 Aac или меньше 20 Aac или меньше 25 Aac или меньше Пусковой ток 120 Apeak или меньше 160 Apeak или меньше 200 Apeak или меньше 120 Apeak или меньше 160 Apeak или меньше 200 Apeak или меньше Мощность 2700 ВА или менее 3600 ВА или менее 4500 ВА или менее 2700 ВА или менее 3600 ВА или менее 4500 ВА или менее Коэффициент мощности 0.95 TYP (при входном напряжении 200 В) Мощность 1200 Вт 1600 Вт 2000 Вт 1200 Вт 1600 Вт 2000 Вт Выходная мощность ± 20 В ± 40 В Ток ± 60 А ± 80 А ± 100 А ± 30 А ± 40 А ± 50 A Выходная клемма Выходные клеммы на задней панели Выходная клемма Изоляция 500 В постоянного тока Постоянная (CV) Биполярный режим от 0 В до ± (105% номинального значения) Устанавливаемый униполярный режим от 0 В до + (105% номинального значения) диапазон * 1 Точная характеристика ± 5% номинального значения номинальное напряжение постоянного тока Разрешение Погрешность * 2 ± (0,05% от уставки% от номинала) ± 100 ppm / C от номинала (TYP) Диапазон настройки * 1 от 0 Впик-пик до (210% от номинала) pp 0 Впик-пик до (210 % от рейтинга) п. п. Разрешение 0.01 В 0,1 В переменного тока Погрешность * 3 ± 0,5% от номинала Диапазон настройки частоты от 0,01 Гц до кгц Частотная характеристика * 4 от постоянного тока до 100 кгц (3 дБ) (ТИП) Отклик * 5 (ТИП) Постоянный выброс * 6 5% или меньше (TYP) напряжение Пульсация pp * 7 30 мВ (TYP) характеристики шум (среднеквадратичное значение) * 8 3 мВ 6 мВ Влияние нагрузки * 9 ± (0,005% от уставки + 1 мВ) Влияние источника * 10 ± (0,005% от уставки + 1 мВ) Постоянный ток (CC) Биполярный режим от 0 А до ± (105% номинального значения) Устанавливаемый униполярный режим Диапазон от 0 А до ± (105% номинального значения) * 1 Точная характеристика ± 5% номинального значения Постоянный ток Разрешение * AAAAAA Точная характеристика * AAAAAA Точность * 2 ± 0.3% от номинала ± (100 ppm / C от номинала) (TYP) Диапазон настройки * от 1 0 Ap-p до (210% от номинала) pp Разрешение по току * A 0,04 A 0,05 A 0,03 A 0,04 A 0,05 A Переменный ток Точность * 13 ± 0,5% от номинального значения Частота Настраиваемый диапазон от 0,01 Гц до кгц Частотная характеристика * 14 От постоянного тока до 10 кГц (-3 дБ) (TYP) от постоянного тока до 5 кгц (-3 дБ) (TYP) Отклик * 15 (TYP) 1 мс 1 мс Постоянный выброс * 16 5% или менее (TYP) ток Пульсации шума (среднеквадратичное значение) * 17 характеристик 5 мА Влияние нагрузки * 18 ± (0,01% от уставки + 1 мА) Влияние источника * 19 ± (0. 01% от уставки + 1 ма) Общие характеристики переменного тока Разрешение по частоте 0,01 Гц Погрешность частоты ± 200 ppm Развертка Линейная и логарифмическая форма сигнала Тип Начальная фаза от 0 до 359 Рабочий цикл прямоугольной волны от 0,1% до 99,9% (f <100 Гц), от 1% до 99% (100 Гц, f <1 кгц), от 10% до 90% (1 кгц, f) * 1 * 2 При температуре окружающей среды от 18 C до 28 C. * 3 * 4 Частота, при которой отношение амплитуд выходного напряжения к входному напряжению внешнего сигнала составляет -3 дБ 5 Время нарастания или спада (при номинальной нагрузке; кроме случаев, когда выход включается и выключается).Время нарастания: время, необходимое для повышения выходного напряжения с 10% до 90% номинального значения, когда выходное напряжение изменяется с 0 В до номинального напряжения. Время спада: время, за которое выходной ток падает с 90% до 10% номинального значения, когда выходной ток изменяется с номинального на 0 А. * 6 Без нагрузки или с номинальной нагрузкой. * 7 Полоса частот от 10 Гц до 20 МГц (на выходных клеммах). * 8 Полоса частот от 10 Гц до 1 МГц (на выходных клеммах). * 9 Изменение выходного напряжения в ответ на изменение выходного тока от 0% до 100% номинального тока (измеряется на клеммах датчика при использовании дистанционного измерения).* 10 Изменение выходного напряжения в ответ на изменение входного напряжения на ± 10% по отношению к номинальному входному напряжению (измеренному на клеммах датчика при использовании дистанционного измерения). 8

21 Вход / выход PBZ SR PBZ SR PBZ SR PBZ80-15 SR PBZ80-20 SR PBZ80-25 SR Номинальное входное напряжение 200-240 В переменного тока диапазон 180-250 В переменного тока Диапазон частот от 47 Гц до 63 Гц Номинальный ток на входе 15 Aac или меньше 20 Aac или меньше 25 Aac или меньше 15 Aac или меньше 20 Aac или меньше 25 Aac или меньше Пусковой ток 120 Apeak или меньше 160 Apeak или меньше 200 Apeak или меньше 120 Apeak или меньше 160 Apeak или меньше 200 Apeak или меньше Мощность 2700 ВА или менее 3600 ВА или менее 4500 ВА или менее 2700 ВА или менее 3600 ВА или менее 4500 ВА или менее Коэффициент мощности 0. 95 TYP (при входном напряжении 200 В) Мощность 1206 Вт 1608 Вт 2010 Вт 1200 Вт 1600 Вт 2000 Вт Выходная мощность ± 60 В ± 80 В Ток ± 20,1 А ± 26,8 А ± 33,5 А ± 15 А ± 20 А ± 25 A Выходная клемма Выходные клеммы на задней панели Выходная клемма Изоляция 500 В постоянного тока Постоянная (CV) Биполярный режим от 0 В до ± (105% номинального значения) Устанавливаемый униполярный режим от 0 В до + (105% номинального значения) диапазон * 1 Точная характеристика ± 5% номинального значения номинальное напряжение постоянного тока Разрешение Точность * 2 ± (0,05% от уставки% от номинала) ± 100 ppm / C от номинала (TYP) Устанавливаемый диапазон * 1 от 0 Впик-пик до (210% от номинала) pp Разрешение 0.Напряжение 1 В переменного тока Погрешность * 3 ± 0,5% от номинала Диапазон настройки частоты от 0,01 Гц до кгц Частотная характеристика * 4 от постоянного тока до 100 кгц (3 дБ) (ТИП) Отклик * 5 (ТИП) Постоянный выброс * 6 5% или меньше (ТИП ) Напряжение Пульсация pp * 7 Характеристики 40 мВ (TYP) шум (среднеквадратичное значение) * 8 6 мВ Влияние нагрузки * 9 ± (0,005% от уставки + 1 мВ) Влияние источника * 10 ± (0,005% от уставки + 1 мВ) Постоянный ток (CC ) Биполярный режим от 0 A до ± (105% номинального значения) Устанавливаемый униполярный режим от 0 A до ± (105% номинального значения) диапазон * 1 Точная характеристика ± 5% номинального значения Постоянный ток Разрешение * AAAAAA Точная характеристика * AAAAAA Точность * 2 ± 0 . 3% от номинала ± (100 ppm / C от номинала) (TYP) Диапазон настройки * от 1 0 Ap-p до (210% от номинала) pp Разрешение по току * A 0,04 A 0,05 A 0,03 A 0,04 A 0,05 A Переменный ток Точность * 13 ± 0,5% от номинального значения Частота Устанавливаемый диапазон от 0,01 Гц до кгц Частотная характеристика * 14 От постоянного тока до 10 кгц (-3 дБ) (TYP) Отклик * 15 (TYP) 1 мс Постоянный выброс * 16 5% или меньше (TYP) пульсация тока шум (среднеквадратичное значение) * 17 характеристик 5 ма Влияние нагрузки * 18 ± (0,01% уставки + 1 ма) Влияние источника * 19 ± (0,01% уставки + 1 ма) Общие характеристики переменного тока Разрешение по частоте 0.01 Гц Точность частоты ± 200 ppm Развертка Линейная и логарифмическая форма волны Тип Начальная фаза от 0 до 359 Рабочий цикл прямоугольной волны от 0,1% до 99,9% (f <100 Гц), от 1% до 99% (100 Гц f <1 кгц), 10% до 90% (1 кгц f) * 11 в зависимости от внутреннего разрешения D / A. * 12 Вы можете установить переменный ток с шагом 0,01 А, но при этом разрешении он может не измениться в зависимости от соотношения с внутренним цифро-аналоговым разрешением. * 13 * 14 Частота, при которой отношение амплитуды выходного тока к входному напряжению внешнего сигнала составляет -3 дБ (когда ссылка на импеданс нагрузки.Когда сопротивление нагрузки увеличивается, частотная характеристика уменьшается. * 15 Время нарастания или спада (при номинальной нагрузке; кроме случаев, когда выход включается и выключается). Время нарастания и спада изменяется в зависимости от импеданса нагрузки. Время нарастания: время, необходимое для повышения выходного тока с 10% до 90% номинального значения, когда выходной ток изменяется с 0 А на номинальный ток. Время спада: время, за которое выходной ток падает с 90% до 10% номинального значения, когда выходной ток изменяется с номинального на 0 А.* 16 При коротком замыкании или номинальной нагрузке. * 17 Полоса частот составляет от 10 Гц до 1 МГц (когда выходное напряжение находится в диапазоне от 10% до 100% номинального выходного напряжения). * 18 Изменение выходного тока в ответ на изменение выходного напряжения с 10% до 100% номинального напряжения. * 19 Изменение выходного тока в ответ на изменение входного напряжения ± 10% относительно номинального входного напряжения (когда выходное напряжение находится в диапазоне от 10% до 100% номинального напряжения).9

22 Функция измерения PBZ20-60 SR PBZ20-80 SR PBZ SR PBZ40-30 SR PBZ40-40 SR PBZ40-50 SR (DC) (AC DC AC) (PEAK) Ток (DC) Ток (AC DC AC) Разрешение Погрешность * 1 Диапазон измерения переменного тока Постоянный ток переменного тока Разрешение Точность * 1, * В ± (0,05% от показания 0,05% от номинала) / CF В 5 Гц 03 A 0,04 A 0,05 A 0,03 A 0,04 A 0,05 A (пиковая) Погрешность * 1, * 3 ± 0,5% от номинального значения Время измерения (апертура) 3600 с Функции защиты Защита от перенапряжения, защита от перегрузки по току, защита от перегрева, ограничение мощности (потребляемая мощность) Интерфейс RS232C GPIB USB LAN Общие условия Состояние, при котором выходной разъем COM подключен к шасси короткой деталью (входит в комплект) на задней выходной клемме. C, но производительность не гарантируется. Диапазон рабочих температур от 0 C до 40 C Диапазон рабочей влажности от 20% до 85% (без конденсации) Диапазон температур хранения от 25 C до 70 C Диапазон влажности при хранении Относительная влажность 90% или менее (без конденсации) Сопротивление изоляции и выходные клеммы и шасси 30 M или больше (при относительной влажности 70% или меньше) На выходных клеммах и шасси * M или больше 0.25 M или больше 0,20 M или больше 0,33 M или больше 0,25 M или больше 0,20 M или больше Выдерживаемое напряжение, выходные клеммы и шасси Нет отклонений от нормы при 1500 В перем. Тока в течение 1 минуты Ток утечки (250 В / 60 Гц) Непрерывность заземления Метод охлаждения Аккумулятор резервный 10 мА или менее 100 А переменного тока, 0,1 или менее Принудительное воздушное охлаждение с использованием регулируемого, чувствительного к нагреванию вентилятора. Настройки сохраняются при отключении питания. Минимум три года автономной работы (при 25 C). Вес ок. 110 кг (фунты) Прибл. 130 кг (фунты) Прибл.160 кг (фунты) Прибл. 110 кг (фунты) Прибл. 130 кг (фунты) Прибл. 160 кг (фунт) Размеры (максимальные) 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 579,4 (22,81 дюйма) (685 (26,97 дюйма)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) D мм 432,6 ( 17,03 дюйма) (545 (21,46 дюйма)) Ш 712,1 (28,04 дюйма) (815 (32,09 дюйма)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) Гмм 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 844,8 (33,26 дюйма) (950 (37,40 дюйма)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) D мм 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 579,4 (22,81 дюйма) (685 (26,97 дюйма)) ) H 700 (27,56 дюйма) (735 (28,94 дюйма)) Dmm 432,6 (17,03 дюйма) (545 (21,46 дюйма)) W 712,1 (28,04 дюйма) (815 (32. 09 дюймов)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) Г мм 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 844,8 (33,26 дюйма) (950 (37,40 дюйма)) В 700 (27,56 дюйма) ( 735 (28,94 дюйма)) Dmm Принадлежности Руководства для серии PBZ-SR Руководство по установке (1 шт.), Краткое руководство (японский: 1 шт. / Английский: 1 шт.), Информация по безопасности (1 шт.) Комплект разъема J1 Разъем (1 шт.) .), Защитные крышки (2 пары), штифты (30 шт.) Наклейка с предупреждением о тяжелых предметах (1 шт.), CD-ROM (1 шт.) * 1 При температуре окружающей среды от 18 C до 28 C. * 2 Когда входной сигнал находится в полосе пропускания 100 кгц и имеет пик-фактор 3 или меньше (время как минимум в 10 раз превышает период входного сигнала).* 3 Откалиброван синусоидой 1 кгц. * 4 При относительной влажности 70% или менее 10

23 Функция измерения PBZ SR PBZ SR PBZ SR PBZ80-15 SR PBZ80-20 SR PBZ80-25 SR (DC) (AC DC AC) (PEAK) Ток (DC) Ток ( AC DC AC) Разрешение Точность * 1 Диапазон измерений AC DC Погрешность разрешения AC * 1, * V ± (0,05% от показаний 0,05% от номинала) / CF V 5 Гц 2% от номинала) Разрешение 0,01 В Точность * 1, * 3 ± 0,5% от номинала Разрешение AAAAAA ± (0,3% от показаний + ± (0,3% от показаний + ± (0,3% от показаний + ± (0,3% от показаний + ± (0,3% от показаний) показание + ± (0,3% от показания + точность * 1 0,7% от рейтинга) 1,0% от рейтинга) 1,3% от рейтинга) 0,7% от рейтинга) 1,0% от рейтинга) 1,3% от рейтинга) Диапазон измерения переменного тока ± (150 ppm / C от номинальное значение) (TYP) / CF DC Разрешение переменного тока 0,003AAAAAA Точность * 1, * 2 5 Гц 25 M или больше 0,20 M или больше 0,33 M или больше 0,25 M или больше 0,20 M или больше Выдерживаемое напряжение, выходные клеммы и шасси Нет отклонений от нормы при 1500 В перем. Тока в течение 1 минуты Ток утечки (250 В / 60 Гц) Непрерывность заземления Метод охлаждения Аккумулятор резервный 10 мА или менее 100 А переменного тока, 0,1 или менее Принудительное воздушное охлаждение с использованием регулируемого, чувствительного к нагреванию вентилятора. Настройки сохраняются при отключении питания. Минимум три года автономной работы (при 25 C). Вес ок. 110 кг (фунты) Прибл. 130 кг (фунты) Прибл.160 кг (фунты) Прибл. 110 кг (фунты) Прибл. 130 кг (фунты) Прибл. 160 кг (фунт) Размеры (максимальные) 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 579,4 (22,81 дюйма) (685 (26,97 дюйма)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) D мм 432,6 ( 17,03 дюйма) (545 (21,46 дюйма)) Ш 712,1 (28,04 дюйма) (815 (32,09 дюйма)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) Гмм 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 844,8 (33,26 дюйма) (950 (37,40 дюйма)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) D мм 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 579,4 (22,81 дюйма) (685 (26,97 дюйма)) ) H 700 (27,56 дюйма) (735 (28,94 дюйма)) Dmm 432,6 (17,03 дюйма) (545 (21,46 дюйма)) W 712,1 (28,04 дюйма) (815 (32. 09 дюймов)) В 700 (27,56 дюйма) (735 (28,94 дюйма)) Г мм 432,6 (17,03 дюйма) (545 (21,46 дюйма)) Ш 844,8 (33,26 дюйма) (950 (37,40 дюйма)) В 700 (27,56 дюйма) ( 735 (28,94 дюйма)) Dmm Принадлежности Руководства для серии PBZ-SR Руководство по установке (1 шт.), Краткое руководство (японский: 1 шт. / Английский: 1 шт.), Информация по безопасности (1 шт.) Комплект разъема J1 Разъем (1 шт.) .), Защитные крышки (2 пары), Штыри (30 шт.) Наклейка с предупреждением о тяжелых предметах (1 шт.), CD-ROM (1 шт.) 11

24 Условия Состояние, при котором выходной разъем COM подключен к шасси с короткой деталью (входит в комплект) на задней выходной клемме.C, но производительность не гарантируется. Вход / выход PBZ BP PBZ BP PBZ BP PBZ BP PBZ BP Номинальное входное напряжение 200-240 В перем. или меньше 40 Aac или меньше 45 Aac или меньше 50 Aac или меньше Пусковой ток 240 Apeak или меньше 280 Apeak или меньше 320 Apeak или меньше 360 Apeak или меньше 400 Apeak или меньше Мощность 5400 VA или меньше 6300 VA или меньше 7200 VA или меньше 8100 ВА или менее 9000 ВА или менее Коэффициент мощности 0. 95 TYP (при входном напряжении 200 В) Мощность 2400 Вт 2800 Вт 3200 Вт 3600 Вт 4000 Вт Выходная мощность ± 20 В Ток ± 120 А ± 140 А ± 160 А ± 180 А ± 200 А Выходной разъем Выходные клеммы на задней панели Выходной разъем Изоляция 300 В постоянного тока Постоянный (CV) Биполярный режим от 0 В до ± (105% номинала) Устанавливаемый униполярный режим Диапазон от 0 В до + (105% номинала) * 1 Точная характеристика ± 5% номинального напряжения постоянного тока Разрешение Точность * 2 ± (0,05% уставки) % от номинала) ± 100 ppm / C от номинала (TYP) Устанавливаемый диапазон * 1 от 0 Впик-пик до (210% от рейтинга) pp Разрешение 0.Напряжение 1 В переменного тока Погрешность * 3 ± 0,5% номинального значения Частота Настраиваемый диапазон от 0,01 Гц до кгц Частотная характеристика * 4 От постоянного тока до 80 кгц (3 дБ) (ТИП) Отклик * 5 (ТИП) Постоянный выброс * 6 5% или меньше (ТИП ) напряжение Пульсация pp 50 мВ (TYP) характеристики шум (среднеквадратичное значение) 6 мВ Влияние нагрузки * 7 ± (0,005% от уставки + 1 мВ) Влияние источника * 8 ± (0,005% от уставки + 1 мВ) Постоянный ток (CC) Биполярный режим 0 От А до ± (105% номинала) Устанавливаемый униполярный режим Диапазон от 0 А до ± (105% номинала) * 9 Точная характеристика ± 5% номинального значения Постоянный ток Разрешение * AAAAA Точная характеристика AAAAA Точность * 11 ± 0. 5% от номинала ± (100 ppm / C от номинала) (TYP) Диапазон настройки * 9 0 Ap-p до (210% от номинала) pp Разрешение по току * A 0,07 A 0,08 A 0,09 A 0,10 A Переменный ток Точность * 12 ± 0,5% от номинального значения Частота Устанавливаемый диапазон от 0,01 Гц до кгц Частотная характеристика * 13 от постоянного тока до 8 кгц (-3 дБ) (TYP) Отклик * 14 (TYP) 1 мс Постоянный выброс * 15 5% или менее (TYP) ток Пульсации шума ( среднеквадратичное значение) характеристики 15 мА Влияние нагрузки * 16 ± (0,01% настройки + 1 мА) Влияние источника * 17 ± (0,01% настройки + 1 мА) Общие характеристики переменного тока Разрешение по частоте 0.01 Гц Точность частоты ± 200 ppm Развертка Линейная и логарифмическая форма волны Тип Начальная фаза от 0 до 359 Рабочий цикл прямоугольной волны от 0,1% до 99,9% (f <100 Гц), от 1% до 99% (100 Гц f <1 кгц), 10% до 90% (1 кгц f) * 1 * 2 При температуре окружающей среды от 18 C до 28 C. * 3 для более чем 3 параллельно подключенных блоков. * 4 Частота, при которой отношение амплитуды выходного напряжения к входному напряжению внешнего сигнала составляет -3 дБ 5 настройка отклика (полоса частот = 0,35 / время нарастания). Время нарастания: время, необходимое для повышения выходного напряжения с 10% до 90% номинального значения, когда выходное напряжение изменяется с 0 В на номинальное напряжение.Время спада: время, за которое выходное напряжение падает с 90% до 10% номинального значения, когда выходное напряжение изменяется с номинального напряжения на 0 В. * 6 Без нагрузки или при номинальной нагрузке. * 7 Изменение выходного напряжения в ответ на изменение выходного тока с 0% до 100% номинального тока (измеряется на клеммах датчика при использовании дистанционного измерения). * 8 Изменение выходного напряжения в ответ на изменение входного напряжения на ± 10% относительно номинального входного напряжения (измеренного на клеммах датчика при использовании дистанционного измерения).* 9 Из-за разрешения внутреннего DA его нельзя переключать при настройке 0,01 А. * 10 Вы можете установить переменный ток с шагом 0,01 А, но он может не изменяться при этом разрешении в зависимости от соотношения с внутренним цифро-аналоговым разрешением. 12

25 Вход / выход PBZ40-60 BP PBZ40-70 BP PBZ40-80 BP PBZ40-90 BP PBZ BP Номинальное входное напряжение от 200 до 240 В переменного тока Диапазон 200 В переменного тока от 180 до 250 В переменного тока от 180 до 220 В переменного тока Диапазон частот 47 Гц до 63 Гц Номинальный ток на входе 30 Aac или меньше 35 Aac или меньше 40 Aac или меньше 45 Aac или меньше 50 Aac или меньше Пусковой ток 240 Apeak или меньше 280 Apeak или меньше 320 Apeak или меньше 360 Apeak или меньше 400 Apeak или меньше Мощность 5400 ВА или менее 6300 ВА или менее 7200 ВА или менее 8100 ВА или менее 9000 ВА или менее Коэффициент мощности 0.95 ТИП (при входном напряжении 200 В) Мощность 2400 Вт 2800 Вт 3200 Вт 3600 Вт 4000 Вт Выходная мощность ± 40 В Ток ± 60 А ± 70 А ± 80 А ± 90 А ± 100 А Выходной разъем Выходные клеммы на задней панели Выходной разъем Изоляция 300 В пост. (CV) Биполярный режим от 0 В до ± (105% номинала) Устанавливаемый униполярный режим Диапазон от 0 В до + (105% номинала) * 1 Точная характеристика ± 5% номинального напряжения постоянного тока Разрешение Точность * 2 ± (0,05% уставки) % от номинала) ± 100 ppm / C от номинала (TYP) Устанавливаемый диапазон * 1 от 0 Впик-пик до (210% от рейтинга) pp Разрешение 0. Напряжение 1 В переменного тока Погрешность * 3 ± 0,5% от номинального значения Частота Настраиваемый диапазон от 0,01 Гц до кгц Частотная характеристика * 4 От постоянного тока до 80 кгц (3 дБ) (ТИП) Отклик * 5 (ТИП) Постоянный выброс * 6 5% или меньше (ТИП ) Напряжение Пульсация pp 50 мВ (TYP) характеристики шум (среднеквадратичное значение) 12 мВ Влияние нагрузки * 7 ± (0,005% от уставки + 1 мВ) Влияние источника * 8 ± (0,005% от уставки + 1 мВ) Постоянный ток (CC) Биполярный режим 0 От А до ± (105% номинала) Устанавливаемый униполярный режим Диапазон от 0 А до ± (105% номинала) * 9 Точная характеристика ± 5% номинального значения Постоянный ток Разрешение * AAAAA Точная характеристика AAAAA Точность * 11 ± 0.3% от номинала ± (100 ppm / C от номинала) (TYP) Диапазон настройки * 9 0 Ap-p до (210% от номинала) pp Разрешение по току * A 0,07 A 0,08 A 0,09 A 0,10 A Переменный ток Точность * 12 ± 0,5% от номинального значения Частота Устанавливаемый диапазон от 0,01 Гц до кгц Частотная характеристика * 13 DC до 4 кгц (-3 дБ) (TYP) Отклик * 14 (TYP) 1 мс Постоянный выброс * 15 5% или менее (TYP) ток Пульсации шума ( среднеквадратичное значение) характеристики 15 мА Влияние нагрузки * 16 ± (0,01% настройки + 1 мА) Влияние источника * 17 ± (0,01% настройки + 1 мА) Общие характеристики переменного тока Разрешение по частоте 0. 01 Гц Точность частоты ± 200 ppm Развертка Линейная и логарифмическая форма волны Тип Начальная фаза от 0 до 359 Рабочий цикл прямоугольной волны от 0,1% до 99,9% (f <100 Гц), от 1% до 99% (100 Гц f <1 кгц), 10% до 90% (1 кгц f) * 11 При температуре окружающей среды от 18 C до 28 C. * 12 * 13 Частота, при которой отношение амплитуды выходного тока к входному напряжению внешнего сигнала составляет -3 дБ (когда ссылка на сопротивление нагрузки. Когда сопротивление нагрузки увеличивается, частотная характеристика уменьшается. * 14 Время нарастания или спада (при номинальной нагрузке; кроме случаев, когда выход включается и выключается).Время нарастания: время, необходимое для повышения выходного тока с 10% до 90% номинального значения, когда выходной ток изменяется с 0 А на номинальный ток. Время спада: время, за которое выходной ток падает с 90% до 10% номинального значения, когда выходной ток изменяется с номинального на 0A. Время нарастания и спада изменяется в зависимости от импеданса нагрузки. * 15 При коротком замыкании или номинальной нагрузке. * 16 Изменение выходного тока в ответ на изменение выходного напряжения с 10% до 100% номинального напряжения.* 17 Изменение выходного тока в ответ на изменение входного напряжения ± 10% относительно номинального входного напряжения (когда выходное напряжение находится в диапазоне от 10% до 100% номинального напряжения). 13

Введение в BJT (биполярный транзистор)

Эй, ребята! Надеюсь, у вас все хорошо. Сегодня я собираюсь обсудить детали Introduction to BJT (Bipolar Junction Transistor) .Это электронный компонент, который в основном используется для усиления и переключения. Как следует из названия, он состоит из двух переходов, называемых переходом эмиттер-база и переходом коллектор-база. Не путайте BJT с обычными транзисторами. Транзистор — это полупроводниковый прибор с тремя выводами, которые используются для внешнего соединения с электронными схемами.

Транзистор называется транзистором, который используется в качестве переключателя или затвора для электронных сигналов. Слабые сигналы, подаваемые между одной парой его выводов, используются для управления гораздо более крупными сигналами на другой паре выводов.На самом деле транзисторы делятся на две категории: униполярные транзисторы и биполярные транзисторы. Транзистор с биполярным переходом использует два носителя заряда, то есть электроны и дырки, в то время как униполярный транзистор, такой как полевые транзисторы (полевые транзисторы), использует только один носитель заряда. Надеюсь, вам известен другой тип транзисторов, называемый MOSFET. Я постараюсь охватить все, что связано с этим биполярным переходным транзистором, чтобы вы могли найти всю информацию в одном месте. Давайте начнем.

Введение в BJT

Представленный Шокли в 1948 году, BJT представляет собой электронный компонент, который в основном используется для переключения и усиления.
Он состоит из трех выводов, называемых эмиттером, базой и коллектором, обозначаемых как E, B и C соответственно.
Этот транзистор имеет два PN перехода. PN-переход, существующий между эмиттером и базой, называется переходом эмиттер-база, а PN-переход, существующий между коллектором и базой, называется переходом коллектор-база. Переход эмиттер-база смещен в прямом направлении, а переход коллектор-база — в обратном.
Изначально биполярные транзисторы делались из германия, однако современные транзисторы изготавливаются из кремния.
BJT бывает двух типов: транзистор NPN и транзистор PNP.
Это биполярное устройство, в котором проводимость осуществляется обоими носителями заряда, то есть электронами и дырками. Количество электронов, рассеянных в базовой области, больше, чем количество дырок, рассеянных в области эмиттера. Электроны ведут себя как неосновные носители в базовой области.
В нормальных условиях, когда переход эмиттер-база смещен в прямом направлении, он позволяет току течь от эмиттера к коллектору.Когда на базовый вывод подается напряжение, оно смещается и потребляет ток, который напрямую влияет на ток на других выводах.
BJT называется устройством с управляемым током, где небольшой ток на стороне базы используется для управления большим током на других клеммах. Все три терминала БЮТ различаются по концентрации легирования. Эмиттер сильно легирован по сравнению с базой и коллектором.

Коллектор умеренно легирован, и его площадь больше по сравнению с площадью эмиттера, что позволяет ему выдерживать большую мощность.
Когда подается напряжение, большая часть электронов из эмиттера диффундирует в базу, где эти электроны действуют как неосновные носители заряда, делая дырки в основной области основными носителями заряда.
Так как основание очень тонкое и слегка легированное, оно не может удерживать количество электронов слишком долго, позволяя электронам диффундировать от базы к коллектору.
Небольшое изменение напряжения, приложенного к выводам база-эмиттер, может вызвать значительное изменение тока между выводами эмиттера и коллектора.
Это процесс, используемый для усиления .
Когда переход эмиттер-база не смещен в прямом направлении, величина тока на клемме базы и коллектора равна нулю, независимо от того, какое напряжение приложено к клемме базы.
Коэффициент усиления по току с общим эмиттером — это термин, который в основном используется для BJT. Это соотношение между током коллектора и током базы. Точно так же коэффициент усиления по току общей базы определяется как отношение между током коллектора и током эмиттера.В большинстве случаев его значение принимается за единицу.
Конструкция БЮТ по своей природе несимметрична. Отсутствие симметрии БЮТ связано с разницей в концентрации легирования между выводами.
Обычно BJT работают в режиме прямого смещения. Перестановка эмиттера и коллектора позволяет переключить режим с прямым смещением в режим с обратным смещением. Этот обмен оказывает большое влияние на значения коэффициентов усиления по току, делая их намного меньше, поскольку они находятся в режиме прямого смещения.
Режим работы, при котором переход эмиттер-база смещен в прямом направлении, а переход коллектор-база имеет обратное смещение, называется активной областью.

Типы BJT

BJT делятся на два типа в зависимости от природы и конструкции транзистора. Ниже приведены два основных типа BJT.

НПН

NPN (отрицательный-положительный-отрицательный) — это тип BJT, в котором между двумя слоями материала, легированного азотом, существует слой полупроводника с примесью фосфора.
Область, легированная P, представляет собой базу транзисторов, а два других слоя представляют собой эмиттер и коллектор соответственно.
NPN-транзисторы также называют устройствами с неосновными носителями, потому что неосновные носители заряда на стороне базы используются для управления большим током на других выводах транзистора.
Ток движется от эмиттера к коллектору, где электроны действуют как неосновные носители на стороне базы.

PNP

PNP (положительно-отрицательно-положительный) транзистор — это тип BJT, в котором слой полупроводника с примесью азота, который действует как основание, расположен между двумя слоями материала с примесью фосфора.
База использует малый базовый ток и отрицательное базовое напряжение для управления большим током на стороне эмиттера и коллектора, а напряжение на стороне коллектора больше, чем напряжение на стороне базы.
В транзисторе PNP направление тока и полярность напряжения меняются местами по сравнению с транзисторами NPN.
Транзисторы PNP работают так же, как транзисторы NPN, за некоторым исключением, то есть отверстия рассеиваются через базу от эмиттера и собираются коллектором.
Этот транзистор редко используется в приложениях, поскольку проводимость за счет движения электронов считается быстрой и имеет большее значение как проводимость за счет движения дырок.

Регионы присутствия BJT

Транзисторы с биполярным переходом бывают разных режимов работы. Эти режимы работы задают тон току, протекающему от эмиттера к коллектору.

Прямой активный режим

BJT имеет два перехода, называемых переходом эмиттер-база и переходом коллектор-база.Переход эмиттер-база смещен в прямом направлении, а переход коллектор-база — в обратном.
Для целей усиления большинство транзисторов имеют высокий коэффициент усиления по току общего эмиттера, который показывает точный коэффициент усиления по току и мощности, необходимый для усиления.
Ток коллектор-эмиттер в значительной степени зависит от тока базы, где небольшой ток на стороне базы используется для управления большим током на стороне эмиттера и коллектора.

Обратный активный режим

Переставляя эмиттер и коллектор местами, транзистор переходит из активного режима в обратный активный режим.
Большинство транзисторов спроектированы так, чтобы обеспечить высокое усиление по току, но изменение роли эмиттера и коллектора делает усиление по току очень маленьким по сравнению с областью прямого смещения. Этот тип режима редко используется, если не требуется условие отказоустойчивости.

Saturation

BJT демонстрирует режим насыщения, когда оба перехода смещены в прямом направлении. Этот режим работы называется замкнутой схемой, которая позволяет протекать большому количеству тока от эмиттера к стороне коллектора.

Отсечка

Когда переход эмиттер-база не смещен в прямом направлении, говорят, что транзистор находится в области отсечки, где ток коллектора и ток базы будут равны нулю, независимо от того, какое напряжение приложено на базовый терминал.

Три основные конфигурации BJT

BJT — это устройство с контролем тока, которое в основном используется для усиления и переключения. Есть три способа подключения этого устройства к внешним электронным схемам, называемым: 1.Общая базовая конфигурация 2. Конфигурация общего коллектора 3. Общая конфигурация эмиттера Природа тока, контролируемого на выходе, различна для разных конфигураций.

Общая базовая конфигурация

Общая базовая конфигурация — это конфигурация, в которой общая база используется совместно входным и выходным сигналами.
На переход эмиттер-база подается напряжение, и соответствующий выходной сигнал получается на выходе через переход база-коллектор.
Базовое напряжение подключается к некоторому опорному напряжению, или может быть заземлено в некоторых случаях с целью создания общей базы между входными и выходными сигналами.
На следующем рисунке показана принципиальная схема общей базовой конфигурации.

Ток на стороне эмиттера довольно велик, там, где электроны диффундируют в клемму базы. Эти электроны образуют пару с некоторыми дырками, присутствующими в базе, в то время как большинство из них покидают базу и собираются коллектором.
Этот тип транзистора обладает замечательными высоковольтными характеристиками, которые не делают его идеальным выбором для многих приложений. В этой конфигурации выходное и входное напряжение соответствуют друг другу. Входные характеристики этого транзистора полностью идентичны характеристикам прямого смещения диода, в то время как выходные характеристики аналогичны обычным диодам и имеют высокое отношение выходного сопротивления к входному сопротивлению.
Коэффициент усиления по току общей базы — очень важный фактор, используемый в этой конфигурации, который представляет собой соотношение между током коллектора и током эмиттера.Обозначается α альфа.
α = Ic / Ie
Значение альфа находится в диапазоне от 0,95 до 0,99, однако большую часть времени его значение принимается за единицу. Высокочастотная характеристика общей базовой конфигурации делает его идеальным выбором для одноступенчатого усилителя.

Конфигурация с общим коллектором

Эта конфигурация также известна как повторитель напряжения, где вход подается на клемму базы, а выход снимается с клеммы эмиттера.
Эта конфигурация в основном используется для согласования импеданса, поскольку входное сопротивление этой конфигурации очень высокое, а выходное сопротивление очень низкое.
Конфигурация общего коллектора называется неинвертирующим усилителем, в котором выходной сигнал и входной сигнал находятся в фазе друг с другом.
Коэффициент усиления по току этого транзистора очень велик, поскольку сопротивление нагрузки находится на приемном конце как тока коллектора, так и тока базы, что делает его пригодным для целей усиления.
Следовательно, очень небольшое усиление напряжения, около единицы, может помочь в получении очень большого усиления тока.
На следующем рисунке показана принципиальная схема конфигурации общего коллектора.

Конфигурация с общим эмиттером

Эта конфигурация широко используется в усилителях на базе транзисторов, где входной сигнал подается между эмиттером и базой, а выходной сигнал берется с эмиттера и коллектора.
Эта конфигурация обеспечивает максимальный коэффициент усиления по току и мощности, что делает ее идеальным выбором для усиления. Входной импеданс подключен к смещенному в прямом направлении PN-переходу, который показывает низкое значение, в то время как выходной импеданс подключен к обратному смещенному PN-переходу, который показывает высокое значение.
Большинство транзисторов обычно имеют общую конфигурацию эмиттера, поскольку она обеспечивает идеальную мощность и ток, необходимые для усиления.
Конфигурация с общим эмиттером называется схемой инвертирующего усилителя, в которой входной сигнал не совпадает по фазе с выходным сигналом.
На следующем рисунке показана принципиальная схема общей конфигурации эмиттера.

Коэффициент усиления по току общего эмиттера этого транзистора очень велик по сравнению с коэффициентом усиления по току общей конфигурации базы, который представляет собой соотношение между током коллектора и током базы.Он обозначается β β, который является мерой усиливаемого тока.
β = Ic / Ib
Выходной ток на стороне коллектора и эмиттера сильно зависит от тока на стороне базы.
Ток на стороне эмиттера представляет собой сумму тока на стороне базы и коллектора, потому что сторона эмиттера сильно легирована по сравнению с базой и коллектором.
Ie = Ib + Ic
Когда напряжение подается на клемму базы, оно запускает реакцию электронов, которая заставляет электроны перемещаться в сторону коллектора.
Любое небольшое изменение напряжения, приложенного к клемме базы, приводит к очень большому изменению тока, полученного на стороне коллектора.

Плюсы БЮТ

Биполярный транзистор имеет большой коэффициент усиления.
Этот тип транзистора обеспечивает лучший коэффициент усиления по напряжению.
Этот транзистор может работать в четырех областях: активная область, реверсивный режим, насыщение и область отсечки.
BJT обеспечивает лучший отклик на более высоких частотах.
BJT также действуют как переключатель.

Минусы BJT

BJT очень чувствительны к нагреву и в некоторых случаях издает шум.
Коммутационная способность биполярных транзисторов очень мала по сравнению с униполярными транзисторами, такими как полевые транзисторы.

Приложения

BJT имеют два основных приложения: усиление и переключение.
Они являются строительными блоками большинства электронных схем, особенно там, где требуется усиление звука, тока или напряжения.
Транзисторы NPN предпочтительнее транзисторов PNP для целей усиления, потому что проводимость, осуществляемая за счет подвижности электронов, лучше, чем проводимость через подвижность дырок.

Это все на сегодня. Я изо всех сил старался разбить все, что связано с BJT, чтобы вы могли легко усвоить основную концепцию. Если вы не уверены или у вас есть какие-либо вопросы, вы можете задать мне их в разделе комментариев ниже. Я хотел бы помочь вам в соответствии с моим опытом. Не стесняйтесь держать нас в курсе ваших ценных предложений, они позволяют нам предоставлять вам качественную работу.Спасибо, что прочитали статью.

Задача 1. Расчет тока, проходящего через тело человека при униполярном и биполярном касании

Ожидать ток, проходящий через тело человека при униполярном и биполярном прикосновении к трехфазной сети переменного тока частотой 50 Гц.

Рассмотреть случаи сети с заземленной (380/220 В) и изолированной (380 В) нейтралью. Сопротивление изоляции провода Ris = 300 кОм. Емкость сети невелика (C≈0).Квартира влажная; мужчина на мокром бетонном полу. Его сопротивление Rpeople = 1,5 кОм.

Сопротивление заземления нейтрали R₀ = 3 Ом.

Учитывая, что человек касается фазного провода; в этом случае ток через тело человека определяется по формуле.

Теперь рассмотрим биполярное касание (рисунок 6.3).

При биполярном касании также возможны два варианта: человек одновременно касается нулевого и фазного провода (Б.1 — рис. 6.3.а), и мужчина одновременно касается двух фазных проводов (двухфазное касание, Б.2 — рис. 6.3.б).

Рассмотрим первый вариант: человек касается нулевого провода и заземленной нейтрали

— (а) (б)

Рисунок 6.3 Биполярное подключение к сети нейтралью

В этом случае ток через тело человека определяется формулой:

Такое значение тока (0,22) при частоте 50 Гц также смертельно для человека

6.5.3 Рассмотрим теперь второй вариант: человек касается двух фазных проводов (двухфазное касание, рисунок 1.2.b).

В данном случае ток через тело человека определяется по формуле:

Где V _linear — линейное напряжение (в нашем случае 380 В).

Подсчитаем значение тока:

Такое значение тока частотой 50 Гц и смертельно для человека

Поражение электрическим током происходит при контакте тела (человека) с любым источником электричества, который вызывает достаточный ток через кожу, мышцы или волосы.Обычно это выражение используется для обозначения нежелательного воздействия электричества, поэтому эффекты считаются нежелательными.

Минимальный ток, который может ощущать человек, зависит от типа и частоты тока (переменного или постоянного тока). Человек может ощущать не менее 1 мА (среднеквадратичное значение) переменного тока при 60 Гц и не менее 5 мА для постоянного тока. Ток может, если он достаточно высокий, вызвать повреждение ткани или фибрилляцию, что приведет к остановке сердца. 60 мА переменного тока (среднеквадратичное значение, 60 Гц) или 300–500 мА постоянного тока могут вызвать фибрилляцию. Устойчивый электрический шок от переменного тока при 120 В, 60 Гц является особенно опасным источником фибрилляции желудочков, потому что он обычно превышает порог отпускания, не доставляя при этом достаточно начальной энергии, чтобы оттолкнуть человека от источника.Однако потенциальная серьезность разряда зависит от того, как проходят токи через тело. Смерть от поражения электрическим током называется поражением электрическим током.

6.5.4 Определение количества раскрытого воздуха по количеству человек

Для определения количества открываемого воздуха необходимо проветрить квартиру объемом V = 250 м³, если количество рабочих в ней n = 8 человек

Объем квартиры на одного человека менее 20 м³, количество открываемого воздуха, необходимого для вентиляции, должно быть не менее G ₁ = 30 м³ / час за каждый рабочий период.При объеме квартиры более 20 м³ на одного рабочего, количество откосного воздуха для вентиляции должно быть не менее G ₁ = 20 м³ / час за каждый рабочий период

Объем квартиры на одного человека:

В ₁ = В / н;

V ₁ = 250 м³ / 8;

V ₁ = 25 м³ / час.

As V ₁> 20 м³ / час, то норма подачи откосного воздуха на одного человека G ₁ = 20 м³ / час

Ам количество открываемого воздуха с учетом количества рабочего периода (м³ / час) рассчитывается по формуле:

G = G ₁ * n = 20 * 8 = 160 м³ / час.

Задача 2. Расчет пересечения проводов и кабелей для экономии тока плотности

В соответствии с рекомендацией НПАОП 40.1-1.21-98 расчет производится по формуле:

S _å = I _макс / J _ec,

где Imax — ток линии при работе сети, А;

Экономическая плотность тока, А / мм², которая определяется в зависимости от материала и времени использования максимальной нагрузки.

Выберите участок неизолированных медных проводов со следующими линейными токами. I _макс = 5, J _ec = 2,5, S _å = 5 / 2,5 = 2.

Выберите участок неизолированных алюминиевых проводов со следующими линейными токами. I _макс = 6, J _ec = 1,3, S _å = 6 / 1,3 = 4,615.

Выберите сечение кабелей с медной жилой и пластиковой изоляцией

ЗАДАЧА 3

Оценка отключающей способности устройств максимальной токовой защиты

Ток короткого замыкания,:

где: = — фазное напряжение, В;

= — полное сопротивление контура << фаза ноль >>, Ом.

Устройство максимальной токовой защиты обеспечивает надежное отключение потребителей электроэнергии от сети при выполнении условия:

Где: — номинальный ток плавкой вставки предохранительного устройства. Сила тока электромагнитной вставки выключателя при коротком замыкании, А;

К — коэффициент кратности тока (согласно НПАОП 40.1-1.21-98) для предохранителя К = 3, для выключателя электромагнитного К = 1.4 или 1,25).

Выбранные значения для задачи из таблицы:

= 127 = 24

По формуле: = = = 5,29A

Тогда во второе уравнение получаем: = 3,79

Таблица 6.2 — Список объектов с разными настройками.

Наименование объектов, которые рекомендуется оборудовать переносными огнетушителями.	Тип и обозначение огнетушителя
Вода	Водная пена	Водная пена аэрозоль	Углекислый газ	Порошки
-5-6	-9, -12	-6	-9, -12	-400	-1,4, -2	-3,5 -5	-2, -3, -4	-5, -6 -9, -12
Общественные здания и сооружения с наличием ПК						+	+
Компьютерный центр квартиры						+	+
Здания промышленных предприятий		+		+	+	+	+		+

I _макс = 7, J _ec = 3,5, S _å = 7 / 3,5 = 2.

Выберите сечение кабелей с алюминиевой жилой и пластиковой изоляцией. I _макс = 8, J _ec = 1,9, S _å = 8 / 1,9 = 4,210.

Задание 8. Расчет необходимого количества и типов огнетушителей

Рекомендация по оснащению квартир выносными огнетушителями

На 20 м. ² площадей в таких квартирах: офисные квартиры с ПК, сараями, электрозащитой, венткамерами и другими техническими помещениями;

На 50 м. ² квартир архивов, машинных залов, библиотек, музеев.Дополнительно указанные квартиры могут быть укомплектованы аэрозольной водой от огнетушителей с массой заряда огнетушащего вещества 400 г и более

При наличии в квартире возможности разных классов пожара, количество огнетушителей выбирается для одного из классов, для которого количество огнетушителей больше.

Для квартир с ПК необходимо оборудовать переносные углекислотные огнетушители

BBK-1, 4, BBK-2, или один BBA-400 на трех ПК, но не менее одного огнетушителя.

Двухполярное питание из однополярного

РадиоКот :: Три, два, один… Пуск!

Простой преобразователь однополярного напряжения в двухполярное max +-15В — Проверенные схемы — Радиолюбитель — Каталог статей

Стабилизированный блок питания для УМЗЧ

Преобразователь однополярного напряжения в двухполярное — Блоки питания — Источники питания — Каталог схем

О трансформаторных блоках питания для самых маленьких

Рассмотрим наиболее простой и наиболее часто встречающийся подвид: однополярный трансформаторный блок питания

Следующий на очереди — двуполярный трансформаторный блок питания

Необычная схема: однополярный БП с выпрямителем Миткевича

Интеллектуальный биполярный источник питания PBZ Series

Введение в BJT (биполярный транзистор)

Введение в BJT

Типы BJT

НПН

PNP

Регионы присутствия BJT

Прямой активный режим

Обратный активный режим

Saturation

Отсечка

Три основные конфигурации BJT

Общая базовая конфигурация

Конфигурация с общим коллектором

Конфигурация с общим эмиттером

Плюсы БЮТ

Минусы BJT

Приложения

Задача 1. Расчет тока, проходящего через тело человека при униполярном и биполярном касании

Похожие записи

Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

Добавить комментарий Отменить ответ
